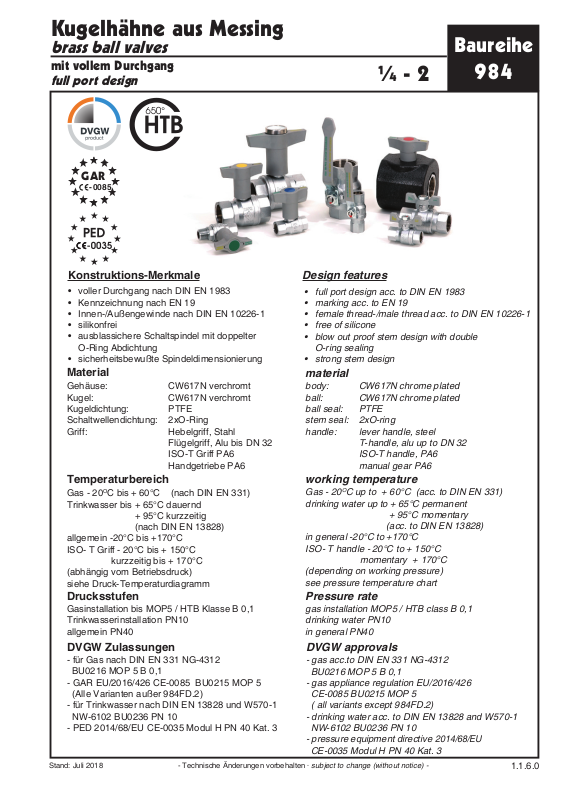

Baureihe

984

Gehäuse: CW617N verchromt Kugel: CW617N verchromt Kugeldichtung: PTFE Schaltwellendichtung: 2xO-Ring Griff: Hebelgriff, Stahl Flügelgriff, Alu bis DN 32 ISO-T Griff PA6 Handgetriebe PA6

Gas - 20

C bis + 60°C (nach DIN EN 331) Trinkwasser bis + 65°C dauernd + 95°C kurzzeitig (nach DIN EN 13828) allgemein -20°C bis +170°C ISO- T Griff - 20°C bis + 150°C kurzzeitig bis + 170°C (abhängig vom Betriebsdruck) siehe Druck-Temperaturdiagramm

Kugelhähne aus Messing

brass ball valves

mit vollem Durchgang

full port design

¼ - 2

• voller Durchgang nach DIN EN 1983

• Kennzeichnung nach EN 19

• Innen-/Außengewinde nach DIN EN 10226-1

• silikonfrei

• ausblassichere Schaltspindel mit doppelter O-Ring Abdichtung

• sicherheitsbewußte Spindeldimensionierung

• full port design acc. to DIN EN 1983

• marking acc. to EN 19

• female thread-/male thread acc. to DIN EN 10226-1

• free of silicone

• blow out proof stem design with double O-ring sealing

• strong stem design

Konstruktions-Merkmale

Design features

body: CW617N chrome plated ball: CW617N chrome plated ball seal: PTFE stem seal: 2xO-ring handle: lever handle, steel T-handle, alu up to DN 32 ISO-T handle, PA6 manual gear PA6

Gas - 20

C up to + 60°C (acc. to DIN EN 331) drinking water up to + 65°C permanent + 95°C momentary (acc. to DIN EN 13828) in general -20°C to +170°C ISO- T handle - 20°C to + 150°C momentary + 170°C (depending on working pressure) see pressure temperature chart

Stand: Juli 2018

1.1.6.0

- Technische Änderungen vorbehalten · subject to change (without notice) -

- für Gas nach DIN EN 331 NG-4312 BU0216 MOP 5 B 0,1

- GAR EU/2016/426 CE-0085 BU0215 MOP 5 (Alle Varianten außer 984FD.2)

- für Trinkwasser nach DIN EN 13828 und W570-1 NW-6102 BU0236 PN 10

- PED 2014/68/EU CE-0035 Modul H PN 40 Kat. 3

DVGW Zulassungen

Material

material

Temperaturbereich working temperature

Drucksstufen

Gasinstallation bis MOP5 / HTB Klasse B 0,1 Trinkwasserinstallation PN10 allgemein PN40

Pressure rate

gas installation MOP5 / HTB class B 0,1 drinking water PN10 in general PN40

DVGW approvals

- gas acc.to DIN EN 331 NG-4312 BU0216 MOP 5 B 0,1

- gas appliance regulation EU/2016/426 CE-0085 BU0215 MOP 5 ( all variants except 984FD.2)

- drinking water acc. to DIN EN 13828 and W570-1 NW-6102 BU0236 PN 10

- pressure equipment directive

2014/68/EU

CE-0035 Modul H PN 40 Kat. 3

GAR

-0085

Page 2

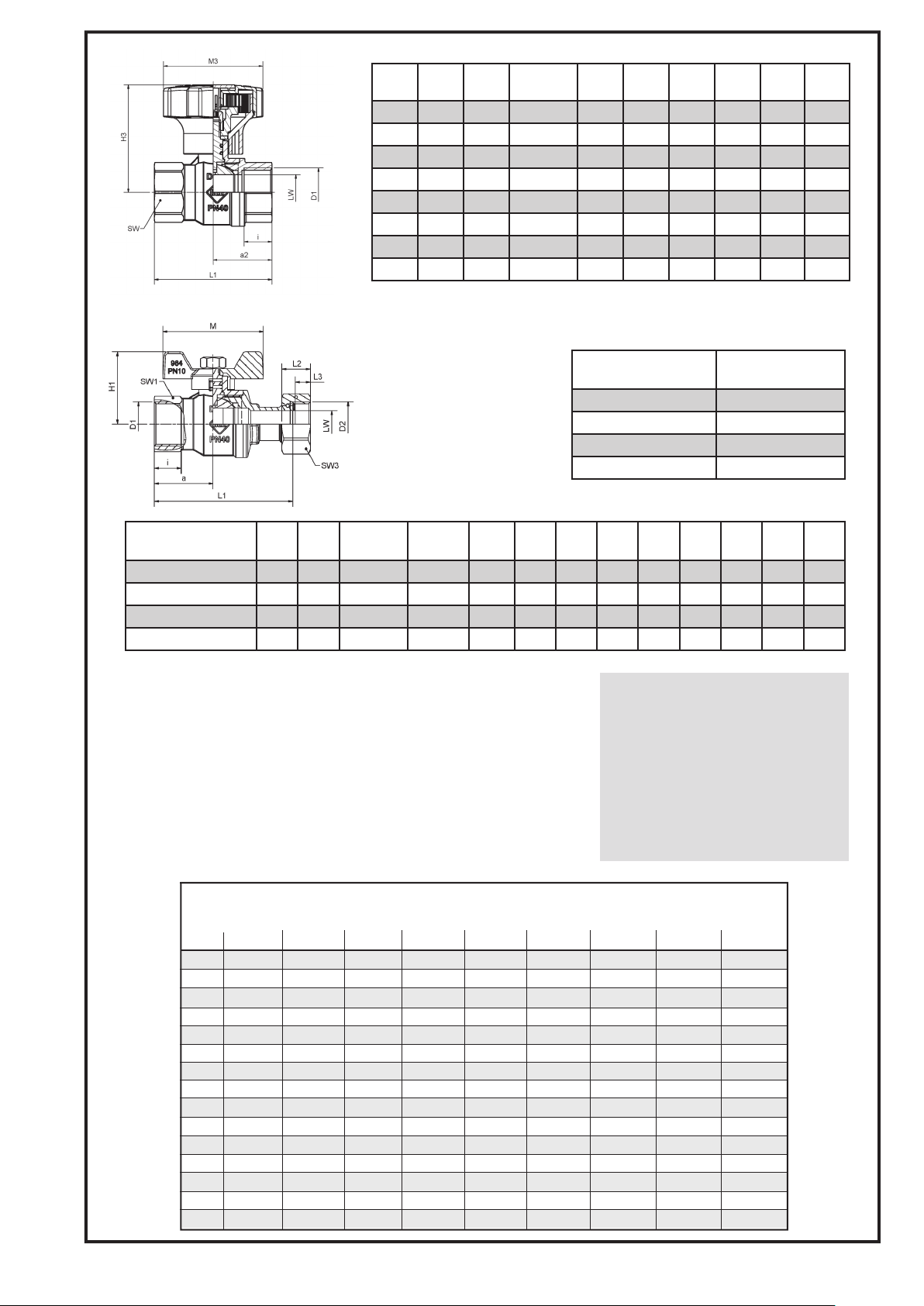

DN LW

bar

DIN EN 10226-1D2DIN EN 10226-1

± 2L2± 2L3± 2

H~H1~H2

iaa1

R~M~M2

8 9 40 Rp

/4 R

/4 45,5 55,5 50 34,5 32,5 67 11 33,0 27,5 81 50 70 20

10 9 40 Rp

/8 R

/8 46 56,5 60 34,5 32,5 67 11,5 33,5 37,0 81 50 70 20

15 14 40 Rp

/2 R

/2 60 72,0 75 39,0 40,0 71 15 42,0 45,0 102 60 70 25

20 19 40 Rp

/4 R

/4 70 83,0 80 42,0 43,0 74 16 48,0 45,0 102 60 70 31 25 24 40 Rp 1 R 1 80 91,5 90 52,0 49,0 87 19 51,5 50,0 121 66 80 38 32 30 40 Rp 1

/4 R 11/4 94 107,5 110 56,0 53,5 91 21 60,5 63,0 121 66 80 48

40 38 40 Rp 1

/2 R 11/2 103 115,5 120 71,5 --- 118 21 64,0 68,5 158 --- 120 54

50 47 40 Rp 2 R 2 123 133,0 140 79,5 --- 126 25 71,5 78,5 158 --- 120 66

984.2

984.3

984

984.1

984T.1

984T

984D

Maße in mm, dimensions in mm

984D.2

Page 3

1.1.6.0

Bestellbeispiel

ordering example

Kugelhahn beiderseits Innen-

gewinde mit Flügelgriff ½

ball valve female / female thread

with T-handle ½

984.2 - ½

DN LW

bar

DIN EN 10226-1

± 2

ia2

8 9 40 Rp

/4 45,5 58 11 23,0 70 20

10 9 40 Rp

/8 46 58 11,5 23,0 70 20

15 14 40 Rp

/2 60 63 15 30,0 70 25

20 19 40 Rp

/4 70 66 16 35,0 70 31 25 24 40 Rp 1 80 73 19 40,0 70 38 32 30 40 Rp 1

/4 94 77 21 47,0 70 48

40 38 40 Rp 1

/2 103 99 21 51,5 112 54

50 47 40 Rp 2 123 107 25 61,5 112 66

984HGT

Gewicht weight ~ kg

984 984.1 984.3 984.2

0,143

0,123

0,225

0,354

0,565

0,740

1,085

1,640

984D 984T.1 984T

984D.2

0,152

0,139

0,254

0,390

0,571

0,816

1,215

1,767

0,147

0,130

0,223

0,355

0,528

0,742

1,106

1,630

0,121

0,103

0,205

0,334

0,495

0,716

0,152

0,154

0,255

0,398

0,589

0,857

1,217

1,789

0,132

0,134

0,234

0,380

0,550

0,817

0,157

0,161

0,255

0,400

0,581

0,852

1,216

1,788

0,132

0,119

0,233

0,369

0,531

0,776

984HGT

0,194

0,178

0,268

0,368

0,478

0,754

1,255

1,780

Versionen / versions

984 = Innen- / Innengewinde Hebelgriff

984.1 = Innen- / Außengewinde Hebelgriff

984.2 = Innen- / Innengewinde Flügelgriff

984.3 = Innen- / Außengewinde Flügelgriff 984T = Innen- / Innengewinde ISO T Griff 984T.1 = Innen- / Außengewinde ISO T Griff 984D = Innen- / Innengewinde DIN Baulänge Hebelgriff 984D.2 = Innen- / Innen DIN Baulänge Flügelgriff 984FD.2 = Überwurfmutter ﬂ achdichtend / Innengewinde Flügelgriff grün 984HGT = Innen- / Innengewinde Handgetriebe mit roter Stellungsanzeige

female/female thread lever handle female/male thread lever handle female/female thread T-handle female/male thread T-handle female/female thread ISO T female/male thread ISO T female/female thread DIN length lever handle female/female DIN length face to face

T-handle

union nut ﬂ at sealed / female thread T-handle green female/female thread mounted gearbox with red position indicator

Anschlüsse

connections

LW PN

bar

DIN EN 10226-1D2DIN ISO 228-1

± 2

L2 L3 H1~iaM~SW1 SW3

1/2 IG x 3/4 ÜWM 14 40 Rp 1/2 G 3/4 74,5 16 9,0 40 15 30 60 25 32 3/4 IG x 3/4 ÜWM 16 40 Rp 3/4 G 3/4 82,5 16 9,0 43 16 35 60 31 32

3/4 IG x 1 ÜWM 19 40 Rp 3/4 G 1 85 16 8,5 43 16 35 60 31 38

1 IG x 1 ÜWM 20 40 Rp 1 G 1 90 16 8,5 49 19 40 66 38 38

984FD.2 Gewicht / weight

~ kg

1/2 IG x 3/4 ÜWM 0,293 3/4 IG x 3/4 ÜWM 0,382 3/4 IG x 1 ÜWM 0,422 1 IG x 1 ÜWM 0,528

984FD.2

Page 4

Zubehör /

accessories

Nachrüstsatz Thermometer

für ISO-T Griff

mounting kit thermometer

for ISO-T handle

( siehe Datenblatt 1.1.6.0.1 )

( see data sheet 1.1.6.0.1 )

Wärmedämmschalen

für ISO-T Griff

heating insulation boxes

for ISO-T handle

( siehe Datenblatt 1.1.6.0.2 )

( see data sheet 1.1.6.0.2 )

Entleerstutzen

drain ﬁ tting

( siehe Datenblatt 1.1.6.0.3 )

( see data sheet 1.1.6.0.3 )

Abschließvorrichtung 421

locking device 421

( siehe Datenblatt 1.1.10.1.1)

( see data sheet 1.1.10.1.1)

50 170-20 1500 100

bar

1/4 - 3/8 - 1/2

3/4 - 1

11/4 - 11/2 - 2

Druck-Temperaturdiagramm

pressure temperature diagram

• Installationshahn für die Industrie und Haustechnik

• Gasinstallation

• Trinkwasserinstallation

• Heizung Vor- und Rücklauf

• Öle, Druckluft, Wasser...

• Heizöl, Kraftstoffe...

Anwendung

• Gewindelängen nach ISO DIN EN 10226-1 bei allen Varianten

• DIN Baulänge

Merkmale

application

• Installations ball valves for industry and building systems

• gas installation

• installation for drinking water

• supply return valve for heater installation

• oil, compressed air, water...

• heating oil, petrol...

• length of thread according to DIN EN 10226-1 for all versions

• DIN face-to-face length

features

T (°C)
