Mode d’emploi
pour les appareils digitaux
à montage encastré

De type EX2068, EX2069,
EX2770 et EX2071

Code : 134414

Cette notice fait partie du produit. Elle contient des informations
importantes concernant son utilisation. Tenez-en compte, même si
vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

NOTICE

Conrad sur INTERNET

www.conrad.fr

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit
le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte
électronique) est soumise à une autorisation préalable écrite de l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE.

XXX/02-04/SC

Version 02/04

Manuel d’utilisation pour appareils numériques à montage
encastré des types EX2068, EX2069, EX2070 et EX2071

Attention :

Le droit à la garantie ne peut être invoqué pour les dommages
résultant du non-respect des instructions.

Remarque :

Sur ce module, contrairement aux panneaux disponibles sur le
marché, la tension à l’entrée peut-être identique à la tension de
fonctionnement.
Selon le type d’appareil sélectionné, les gammes de mesure
sont mesurables directement de 199.9 mV à 199.9V.

Données techniques propres aux différents types :
Type : EX2068 EX2069 EX 2070 EX2071
Gamme de mesure :199.9mV 1.999V 19.99V 199.9V

Résolution : 100mV 1mV 10mV 100mV
Impédance d’entrée : >1000MW >1MW >1MW >1MW

Données techniques générales :

Précision : 0.05% +/- 1 chiffre
Traçage : indicateur de signe négatif

automatique
Signe décimal : configurable via pontage
Tension d’alimentation : 7.0 à 30.0V DC
Puissance à l’arbre : 25 mW pour 7.0V DC
Câblage externe : non requis

Connexion:

Pour alimenter l’appareil, utilisez une tension continue bien
filtrée. Veillez à respecter les polarités, une mauvaise polari­sation pouvant endommager l’appareil.

Ajustage :

Tous les modules livrés sont ajustés à chaque valeur nominale.
Le condensateur (voir schéma au dos) permet d’effectuer la
mise à jour.

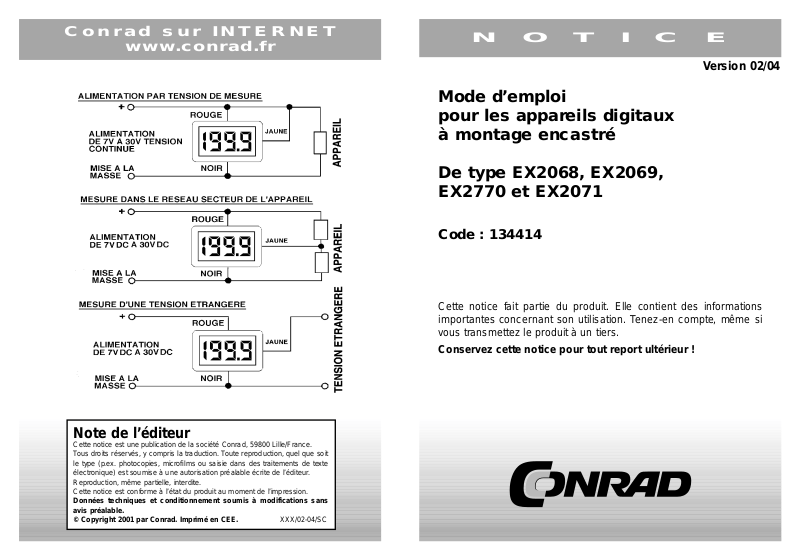

Exemples de connexions:

Gammes de mesure de tension :

EX2068 : 0 à 199.9 mV
EX2069 : 0 à 1.999 V
EX2070 : 0 à 19.99 V
EX2071 : 0 à 1.999 V

Schéma

2 3
