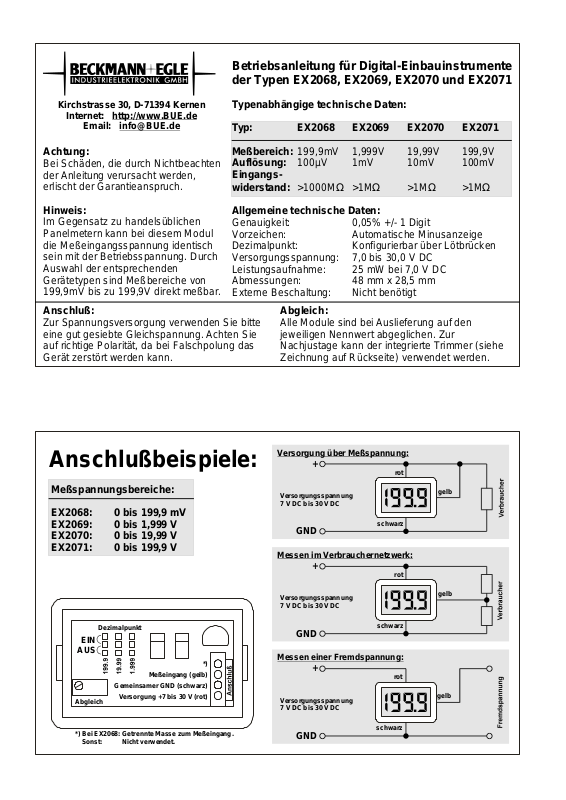

BetriebsanleitungfürDigital-Einbauinstrumente
derTypenEX2068,EX2069,EX2070undEX2071
Kirchstrasse30,D-71394Kernen
Internet:
Email:
http://www.BUE.de
info@BUE.de
Achtung:
BeiSchäden,diedurchNichtbeachten
derAnleitungverursachtwerden,
erlischtderGarantieanspruch.
Hinweis:
ImGegensatzzuhandelsüblichen
PanelmeternkannbeidiesemModul
dieMeßeingangsspannungidentisch
seinmitderBetriebsspannung.Durch
Auswahlderentsprechenden
GerätetypensindMeßbereichevon
199,9mVbiszu199,9Vdirektmeßbar.
TypenabhängigetechnischeDaten:
Typ:EX2068EX2069EX2070EX2071
Meßbereich:
Auflösung:
Eingangswiderstand:
AllgemeinetechnischeDaten:
Genauigkeit:0,05%+/-1Digit
Vorzeichen:AutomatischeMinusanzeige
Dezimalpunkt:KonfigurierbarüberLötbrücken
Versorgungsspannung:7,0bis30,0VDC
Leistungsaufnahme:25mWbei7,0VDC
Abmessungen:48mmx28,5mm
ExterneBeschaltung:Nichtbenötigt
Anschluß:
ZurSpannungsversorgungverwendenSiebitte
einegutgesiebteGleichspannung.AchtenSie
aufrichtigePolarität,dabeiFalschpolungdas
Gerätzerstörtwerdenkann.
199,9mV1,999V19,99V199,9V
100µV1mV10mV100mV
>1000M>1M>1M>1M
ΩΩΩΩ
Abgleich:
AlleModulesindbeiAuslieferungaufden
jeweiligenNennwertabgeglichen.Zur
NachjustagekannderintegrierteTrimmer(siehe
ZeichnungaufRückseite)verwendetwerden.
Anschlußbeispiele:
Meßspannungsbereiche:
EX2068:0bis199,9mV
EX2069:0bis1,999V
EX2070:0bis19,99V
EX2071:0bis199,9V
Dezimalpunkt
EIN
AUS
*)
Meßeingang(gelb)
GemeinsamerGND(schwarz)
Abgleich
*)BeiEX2068:GetrennteMassezumMeßeingang.
Sonst:Nichtverwendet.
Versorgung+7bis30V(rot)
VersorgungüberMeßspannung:
+
rot
Versorgungsspannung
7VDCbis30VDC
schwarz
GND
MessenimVerbrauchernetzwerk:
+
rot
Versorgungsspannung
7VDCbis30VDC
schwarz
GND
MesseneinerFremdspannung:
+
Versorgungsspannung
7VDCbis30VDC
rot
schwarz
GND
gelb
gelb
gelb
EX Modules Mounting Details
Valid for all EX-Modules.
All values given in millimeters (mm).
Panel-Thickness:
min 1.5 mm, max. 4 mm
Revised: 07/02/97.
