Schaltpläne - Mercedes Benz MJ99
Blockschaltbild
Main Board 4010 .................................................... 2
Konnektor
Konnektorblock (Board 4040) ............................... 3
Konnektor-Interface (Board 4010)......................... 4
Spannungsversorgung
UG9V; UD5V; UG5V (Board 4010) ........................ 5
Tuner
AM/FM-Tuner (Board 4010) ................................... 6
FM-Peripherie (Board 4010) ................................. 7
NF-Teil
Audiocontroller, NF-Endstufe (Board 4010) ........... 8
CSD - Version: 24/00
Interface
d2b-optical, A/D-D/A-Wandler (Board 4010) .......... 9
Beleuchtung, 12Vout, Tel.-Mute, GAL,
CAN-Bus, K-Leitung (Board 4010) ......................... 10
Steuerung
Prozessor-Steuerung (Board 4010) ...................... 11
CC-Steuerung, Dolby B (Board 4010)................... 12
Front
Front-Interface (Board 4010).................................. 13
Front-Prozessor, Tastatur (Board 9090) ............... 14
Display (Board 9090) ............................................. 15
Inhaltsverzeichnis Schaltpläne 3100Audio 10 ECE DIN
BE
1
Schaltpläne - Mercedes Benz MJ99
Konnektor
Konnektorblock (Board 4040)
3
4
Interface (Board 4010)
CSD - Version: 24/00
Spannungs-
versorgung
Tuner
AM/FM
Tuner
RDS-
Decoder
Interface
Beleuchtung;
Tel.-Mute;
GAL; 12Vout;
CAN,-K-Bus
5
Steuerung
Cassetten-
abspieler,
Dolby B
6
Steuerung
Prozessor,
Shiftregister,
7
10
12
11
NF-Teil
Audio-
controller;
NF-Endstufe
8
Interface
d2b-optical;
AD / DA-
Wandler
9
Blockschaltbild Main Board 4010
Front
FrontInterface (Board 4010)
13
14
Frontprozessor, Tastatur (Board 9090)
15
Display (Board 9090)
BE
3100Audio 10 ECE DIN
2
2
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
PIN
Kammer A Kammer B Kammer C
GAL
1
Lautsprecher
Heck rechts+
CAN-High
K-Leitung
2
Telefon-
3
Mute
KL30
4
Batterie
C
B
A
Steuer-
5
ausgang12V
KL58
6
Beleuchtung
KL15
7
Zündung
KL31
8
Masse
Konnektor Konnektorblock (Board 4040) 3100Audio 10 ECE DIN
Lautsprecher
Heck rechts -
Lautsprecher
Front rechts+
Lautsprecher
Front rechts -
Lautsprecher
Front links+
Lautsprecher
Front links -
Lautsprecher
Heck links+
Lautsprecher
Heck links -
CAN-Low
Wake upLeitung
Ubatt. (KL30)
nach Sicherung
KL31
Masse
BE
3
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00

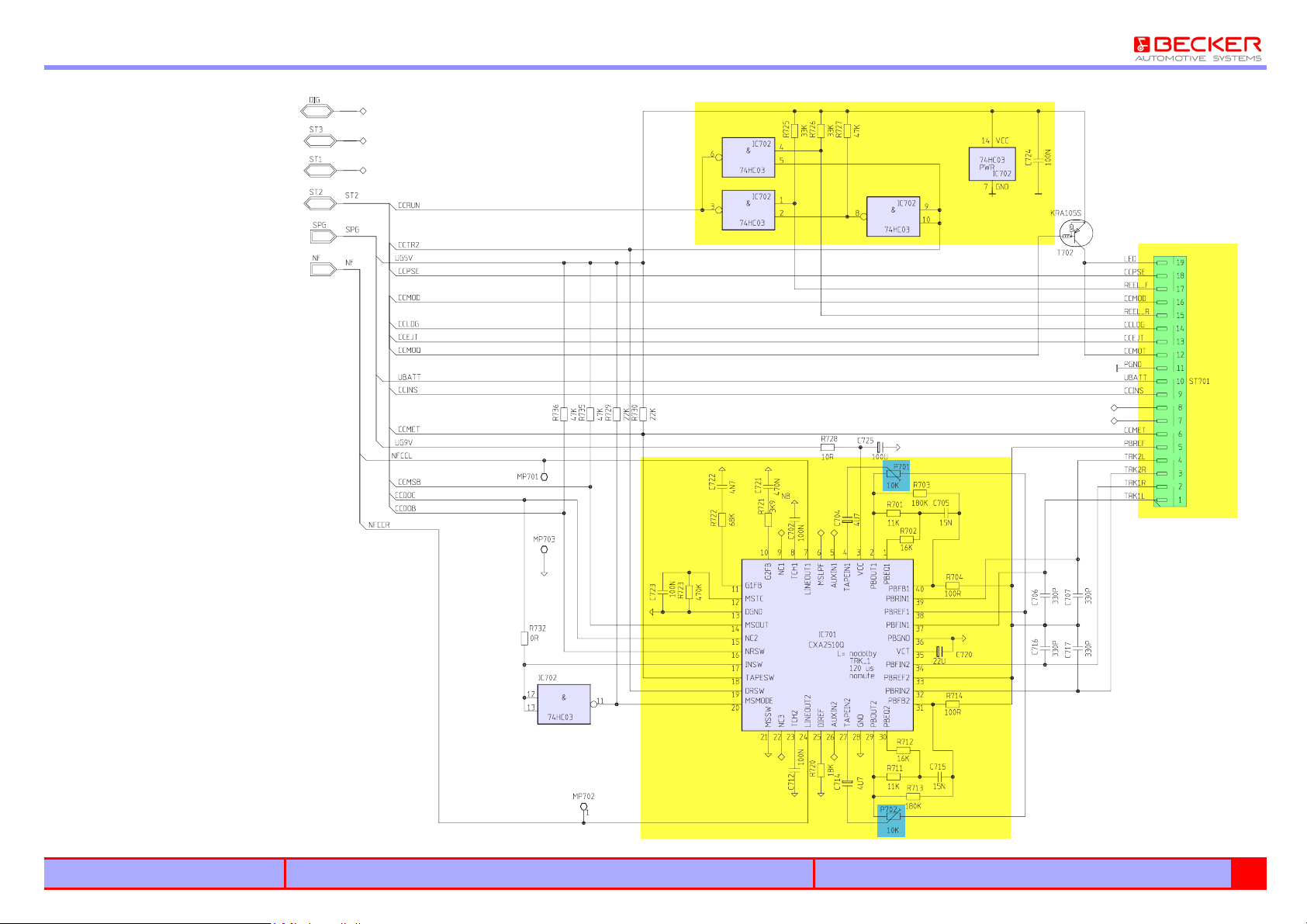

zu Konnektorblock (Board 4040)
Konnektor Konnektor-Interface (Board 4010) 3100Audio 10 ECE DIN
BE
4
Schaltpläne - Mercedes Benz MJ99
Spannungsüberwachung
CSD - Version: 24/00
UG9V
UG5V
UD5V
Spannungsversorgung UG9V; UD5V; UG5V (Board 4010) 3100Audio 10 ECE DIN
BE
5
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
Oszil.
Synthesizer
AM-Signalweg
FM-Signalweg
Tuner FM / AM-Tuner (Board 4010)
AM-Stör-
unterdrückung
FM-Qualitäts-
bewertung
BE
3100Audio 10 ECE DIN
6
6
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00

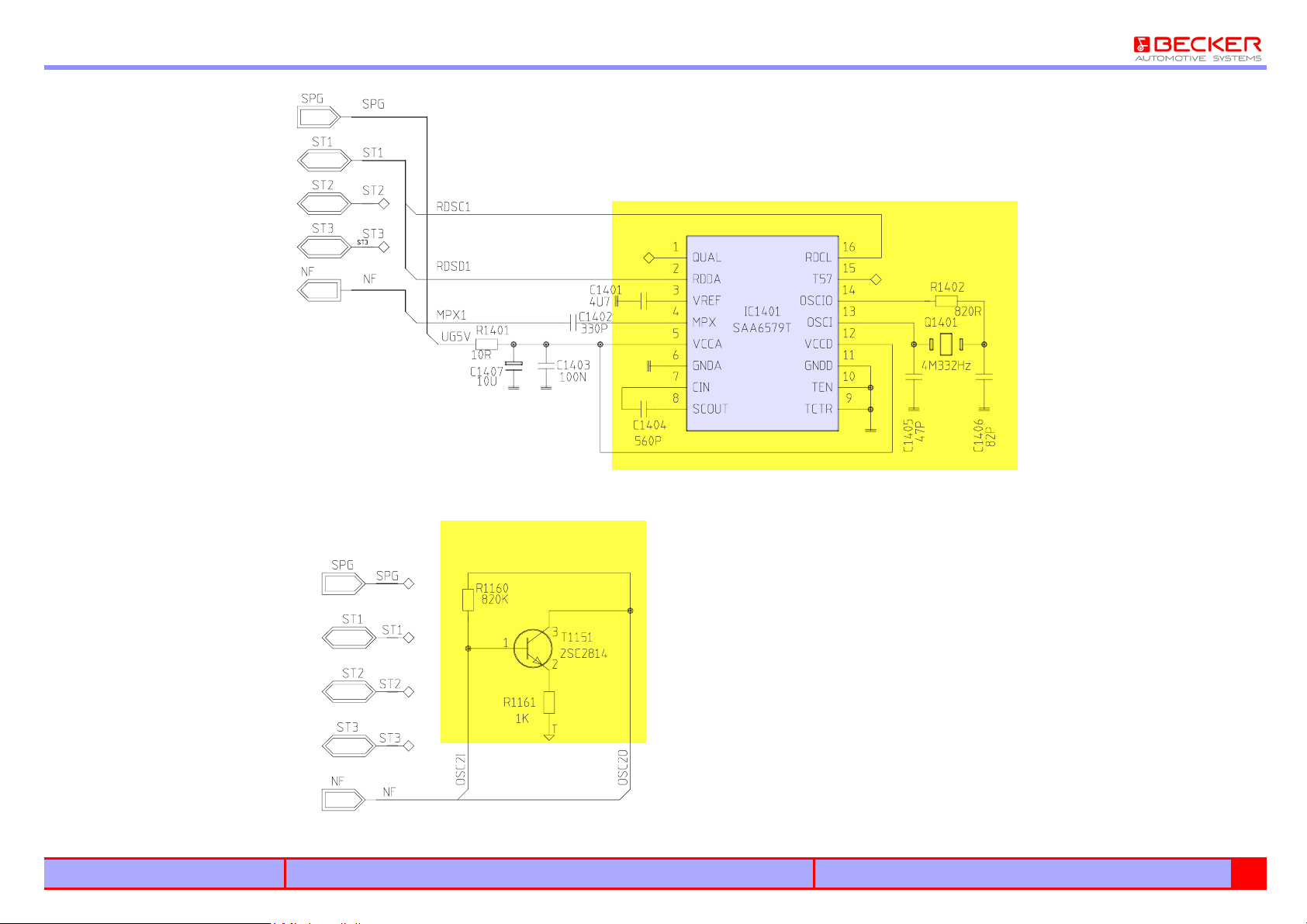

RDS-
Decoder
Zusatzschaltung
Synthesizer-PPL
Tuner RDS-Decoder (Board 4010) 3100Audio 10 ECE DIN
BE
7
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
NF-Endstufe
Audiocontroller
Steuerung-
NF-Endstufe
NF-Teil Audiocontroller, NF-Endstufe (Board 4010)
BE
3100Audio 10 ECE DIN
8
8
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
Fot-Unit
d2b-optical
Interface d2b-optical, A/D-D/A-Wandler (Board 4010)
„CONAN“
A/D-D/A-Wandler
BE
3100Audio 10 ECE DIN
9
9
Schaltpläne - Mercedes Benz MJ99

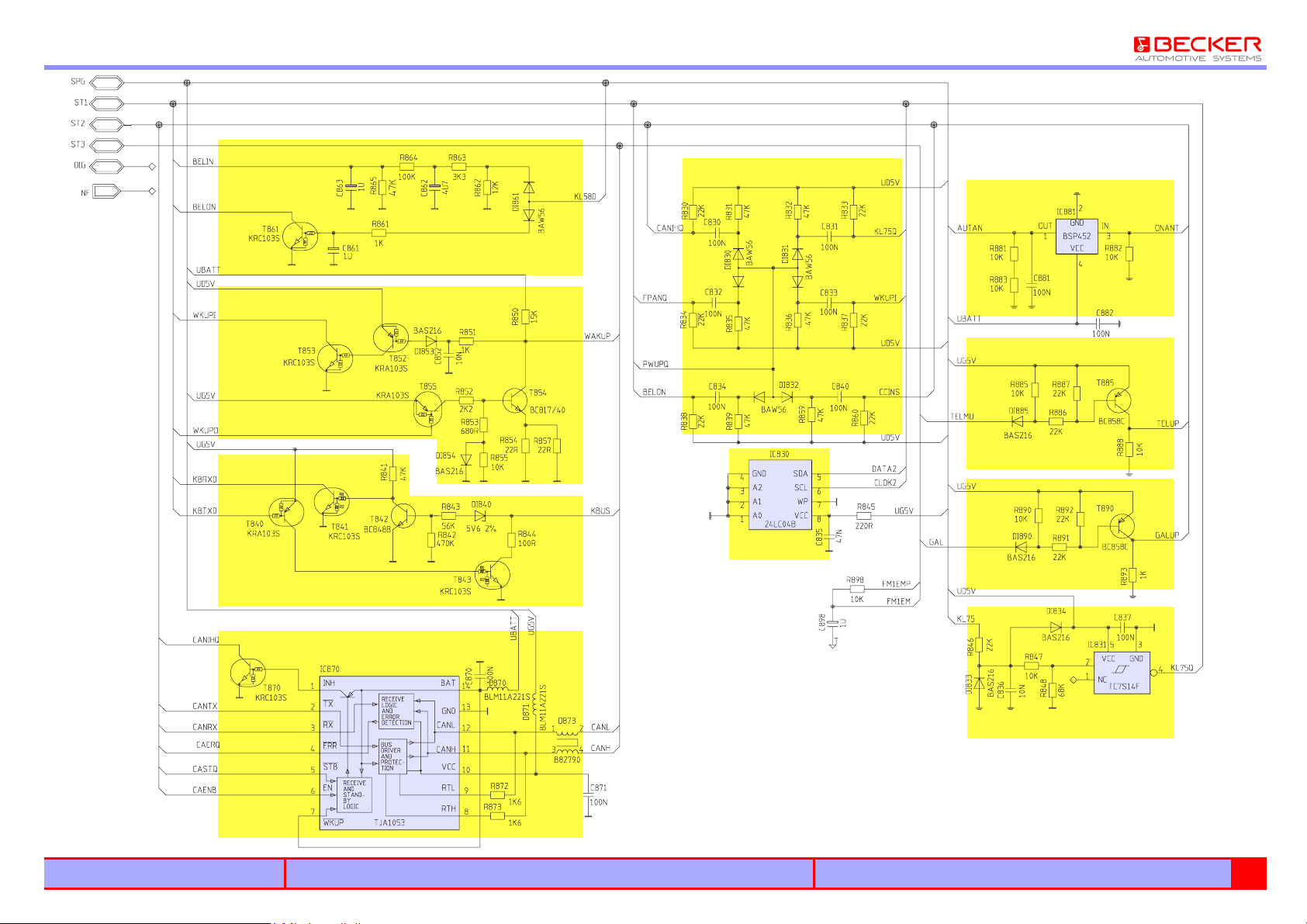

CSD - Version: 24/00
Beleuchtung
Wake up-Leitung
K-Leitung
Steuerung „ON“
12V out
Tel.-Mute-Eingang
EEPROM
GAL-Eingang
CAN-Physicallayer
Interface Beleuchtung; 12Vout; Tel.-Mute; GAL; CAN-, K-BUS (4010) 3100Audio 10 ECE DIN
Inverter -Zündung KL75
BE
10
Schaltpläne - Mercedes Benz MJ99

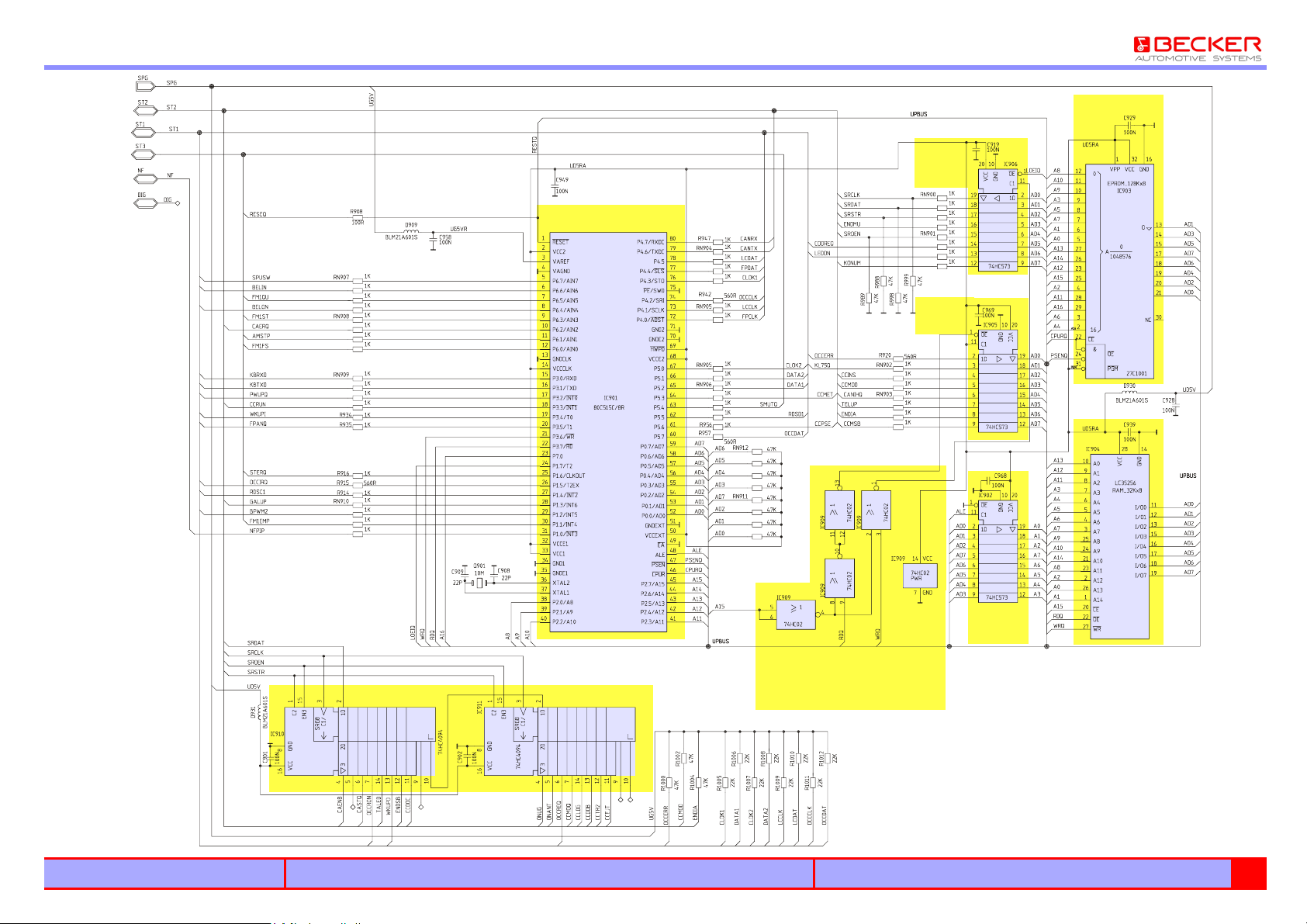

CSD - Version: 24/00
EPROM
Latch1
Output
Prozessor
Latch2
Input
Selektion
Latch1: Output
Shiftregister
Latch2: Input
Steuerung Prozessor; Shiftregister (Board 4010) 3100Audio 10 ECE DIN
Adress-
Latch
RAM
BE
11
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
Bandüber-
wachung
zum Cassettenabspieler
Steuerung CC-Steuerung, Dolby B (Board 4010)
CC-Verstärker,
Dolby B
BE
3100Audio 10 ECE DIN
12
12
Schaltpläne - Mercedes Benz MJ99

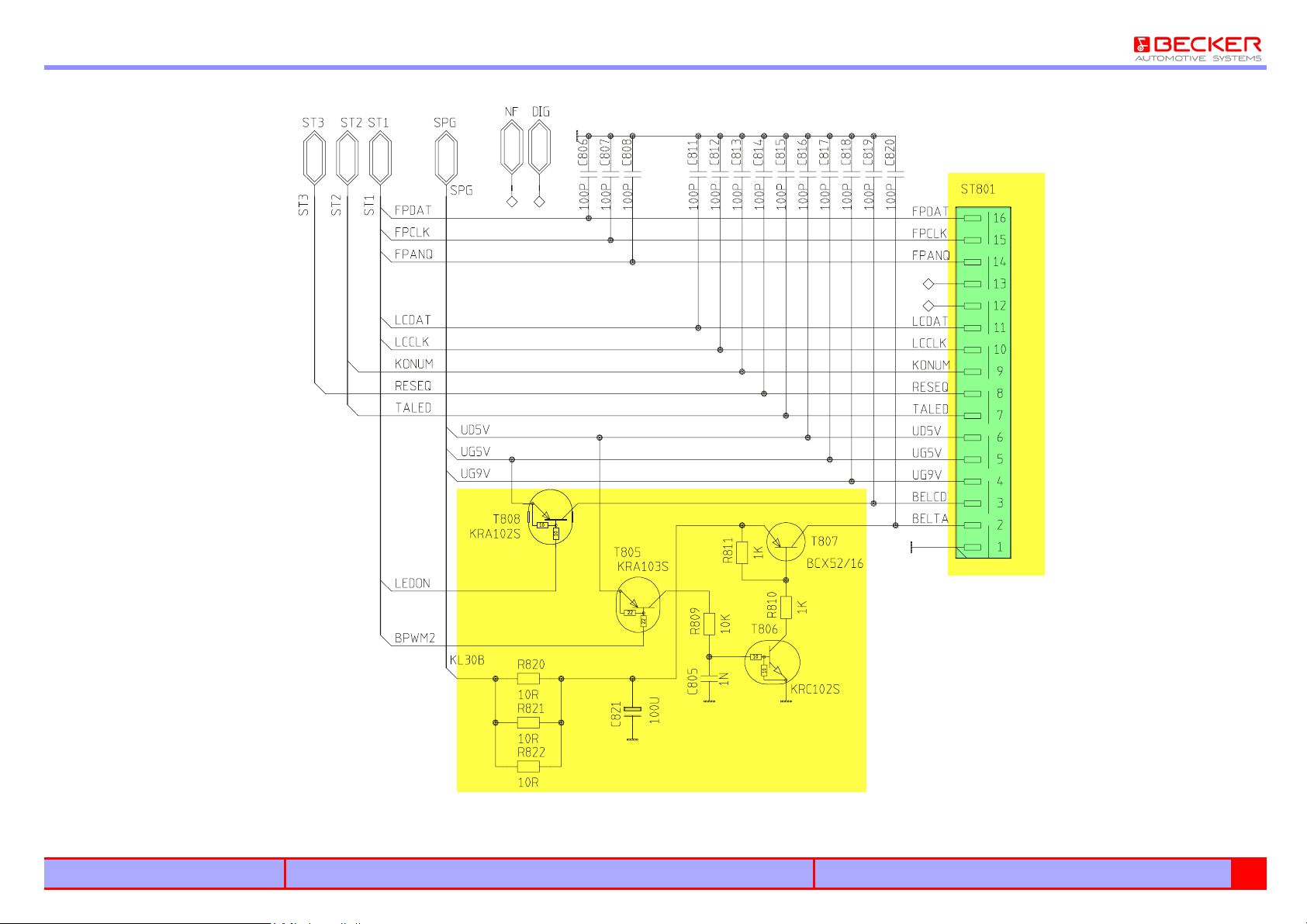

CSD - Version: 24/00
zur Front (Board 9090)
Front Front-Interface (Board 4010)
Beleuchtungssteuerung
Tastatur und Display
BE
3100Audio 10 ECE DIN
13
13
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
zum
Mainboard
4010
Reset-
Steuerung
Ein/Ausschalter
Beleuchtung
Tastatur links
Tastatur rechts
Tastatur links
CC-Schacht
Tastatur rechts
Display
Tastatur links
Front-Prozessor
Anti-Theft-
Diode
Wake up
Front-
Prozessor
Front Front-Prozessor, Tastatur (Board 9090) 3100Audio 10 ECE DIN
Tastatur rechts
Inkrementgeber:
Lautstärke,
Ein/Aus-Schalter
BE
14
Schaltpläne - Mercedes Benz MJ99
CSD - Version: 24/00
Blickwinkelumschaltung
LCD-Treiber
Front Display (Board 9090) 3100Audio 10 ECE DIN
BE
15
