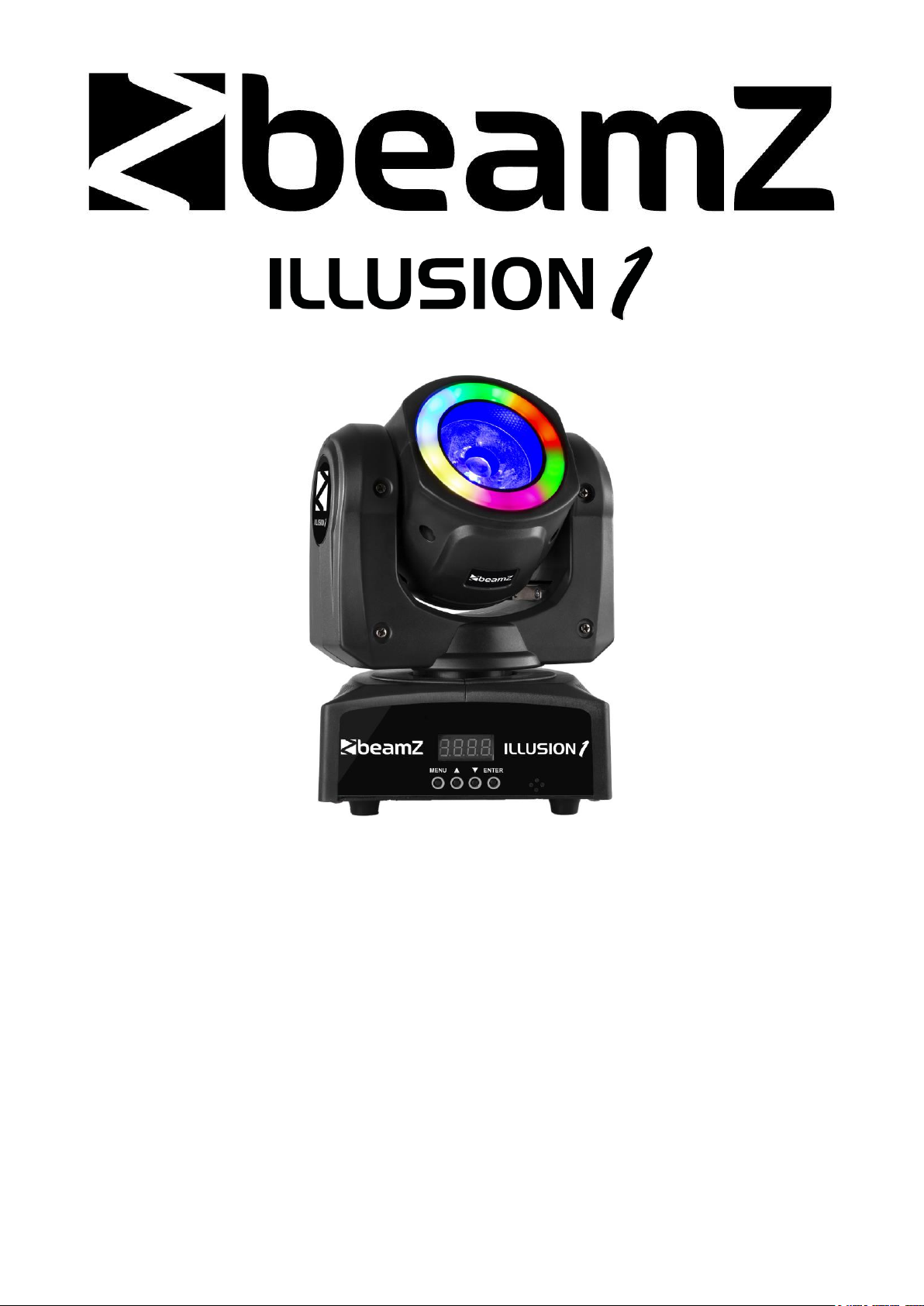

BeamZ Illusion 1 Instruction manual

Ref. nr.: 150.466 MKII

INSTRUCTION MANUAL
GEBRUIKSAANWIJZING

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCIONES

MANUEL D'INSTRUCTIONS

INSTRUKCJA OBSŁUGI

V2.0

2

3

ENGLISH

Congratulations to the purchase of this Beamz product. Please read this manual thoroughly prior to using the product in order to
benefit fully from all features.

Read the manual prior to using the product. Follow the instructions in order not to invalidate the warranty. Take all precautions
to avoid fire and/or electrical shock. Repairs must only be carried out by a qualified technician in order to avoid electrical shock.
Keep the manual for future reference.

- Prior to using the product, please ask advice from a
specialist. When the unit is switched on for the first time,
some smell may occur. This is normal and will disappear
after a while.

- The unit contains voltage carrying parts. Therefore do
NOT open the housing.

- Do not place metal objects or pour liquids into the
product. This may cause electrical shock and
malfunction.

- Do not place the product near heat sources such as
radiators, etc. Do not place the unit on a vibrating
surface. Do not cover the ventilation holes.

- The product is not suitable for continuous use.

- Be careful with the mains lead and do not damage it. A
faulty or damaged mains lead can cause electrical shock
and malfunction.

- When unplugging the product from a mains outlet,
always pull the plug, never the lead.

- Do not plug or unplug the unit with wet hands.

- If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.

- If the product is damaged to such an extent that internal
parts are visible, do NOT plug the unit into a mains outlet
and DO NOT switch the product on. Contact your dealer.
Do NOT connect the product to a rheostat or dimmer.

- To avoid fire and shock hazard, do not expose the
product to rain and moisture.

- All repairs should be carried out by a qualified technician
only.

- Connect the product to an earthed mains outlet (220­240Vac/50Hz) protected by a 10-16A fuse.

- During a thunderstorm or if the product will not be used
for a longer period of time, unplug it from the mains. The
rule is: Unplug it from the mains when not in use.

- If the product has not been used for a longer period of
time, condensation may occur. Let the unit reach room
temperature before you switch it on.

- Never use the product in humid rooms or outdoors.

- During operation, the housing becomes very hot. Do not
touch it during operation and immediately after.

- To prevent accidents in companies, you must follow the
applicable guide lines and follow the instructions.

- Secure the product with an extra safety chain if the unit is
ceiling mount. Use a truss system with clamps. Make
sure nobody stands in the mounting area. Mount the
effect at least 50cm away from inflammable material and
leave at least 1 meter space on every side to ensure
sufficient cooling.

- This product contains high intensity LEDs. Do not look
into the LED light to prevent damage to your eyes.

- Do not repeatedly switch the product on and off. This
shortens the life time.

- Keep the unit out of the reach of children. Do not leave
the unit unattended.

- Do not use cleaning sprays to clean switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice from
a specialist.

- Only operate the product with clean hands.

- Do not force the controls.

- If the product has fallen, always have it checked by a
qualified technician before you switch the product on
again.

- Do not use chemicals to clean the unit. They damage the
varnish. Only clean the product with a dry cloth.

- Keep away from electronic equipment that may cause
interference.

- Only use original spares for repairs, otherwise serious
damage and/or dangerous radiation may occur.

- Switch the product off prior to unplugging it from the
mains and/or other equipment. Unplug all leads and
cables prior to moving the product.

- Make sure that the mains lead cannot be damaged when
people walk on it. Check the mains lead before every use
for damages and faults!

- The mains voltage is 220-240Vac/50Hz. Check if power
outlet match. If you travel, make sure that the mains
voltage of the country is suitable for this product.

- Keep the original packing material so that you can
transport the product in safe conditions

This mark attracts the attention of the user to high voltages that are present inside the housing and that are of sufficient
magnitude to cause a shock hazard.

This mark attracts the attention of the user to important instructions that are contained in the manual and that he should
read and adhere to.

DO NOT LOOK DIRECTLY INTO THE LENS. This can damage your eyes. Persons who are subject to epileptic
attacks should be aware of the effects that this light effect may have on them.

The product has been certified CE. It is prohibited to make any changes to the product. They would invalidate the CE certificate
and their guarantee!

NOTE: To make sure that the unit will function normally, it must be used in rooms with a temperature between 5°C/41°F and
35°C/95°F.

Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.
prior notice.

Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the product. This would also
invalid your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the
warnings contained in this manual. Beamz cannot be held responsible for personal injuries caused by a disrespect of the safety
recommendations and warnings. This is also applicable to all damages in whatever form.

4

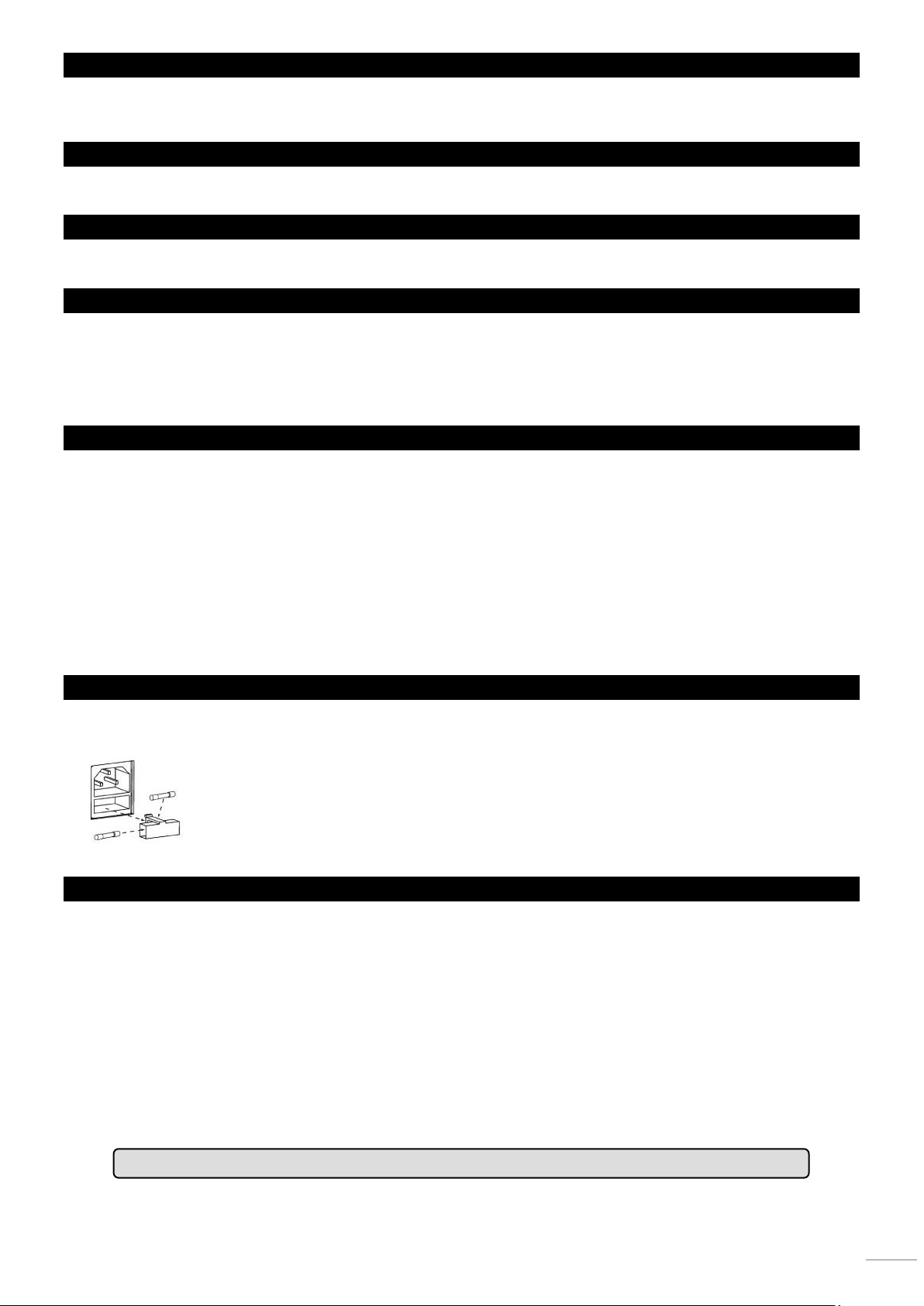

UNPACKING INSTRUCTION

CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are

present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if
any parts appear damage from shipping or the package itself shows signs of mishandling. Save the package and all packing
materials. In the event that the product must be returned to the factory, it is important that the product be returned in the original
factory box and packing.

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The
arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.

POWERSUPPLY

On the label on the backside of the product is indicated on this type of power supply must be connected. Check that the mains
voltage corresponds to this, all other voltages than specified, the light effect can be irreparably damaged. The product must also
be directly connected to the mains and may be used. No dimmer or adjustable power supply.

Always connect the device to a protected circuit (circuit breaker or fuse). Make sure the device has an appropriate
electrical ground to avoid the risk of electrocution or fire.

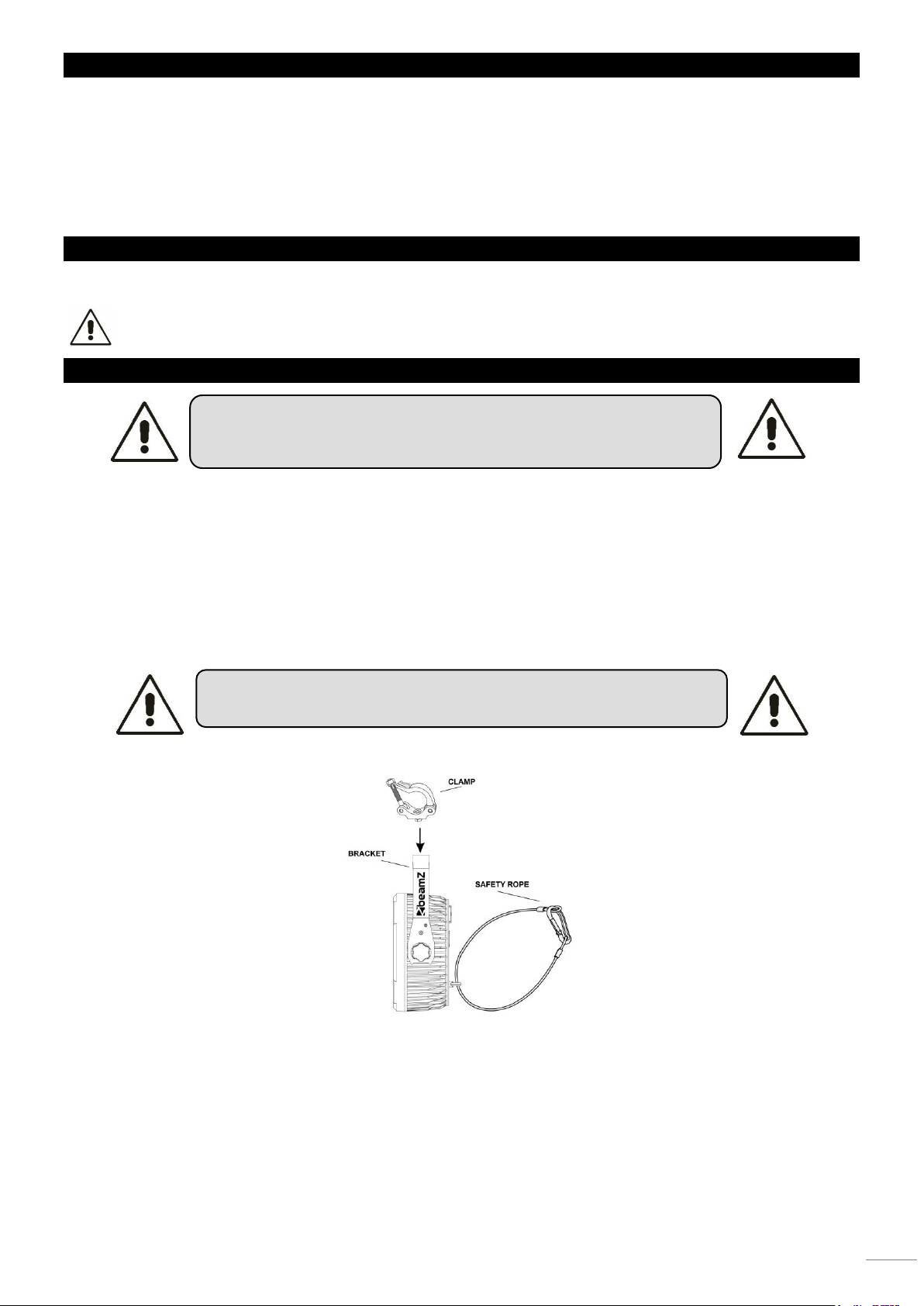

INSTALLATION

Attention:

• The installation of the product has to be built and constructed in a way that it can hold 10 times the weight for 1 hour
without any harming deformation.

• The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This
secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main
attachment fails.

• Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.

• The operator has to make sure that safety-relating and machine-technical installations are approved by an expert

before taking into operation for the first time and after changes before taking into operation another time.

• The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled
person once a year.

• The fixture should be installed in the position where persons cannot reach and where persons may walk by or be
seated.

CAUTION: Please consider the respective national norms during the

installation! The installation must only be carried out by an
authorized employee or dealers!

CAUTION: When installing the device, make sure there is no highly in

inflammable material (decoration articles, etc.) in between a
distance of min 0.5 meter.

5

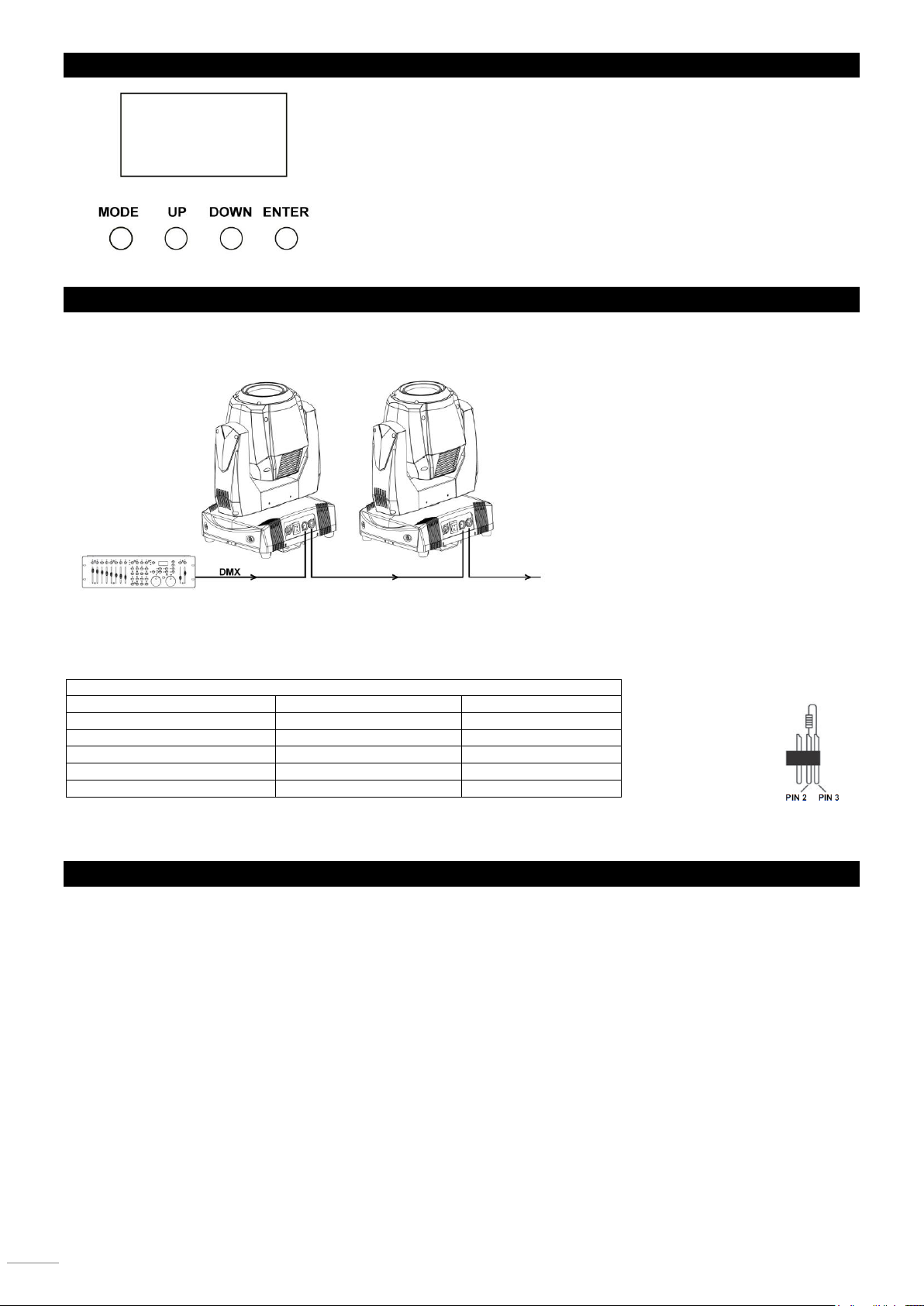

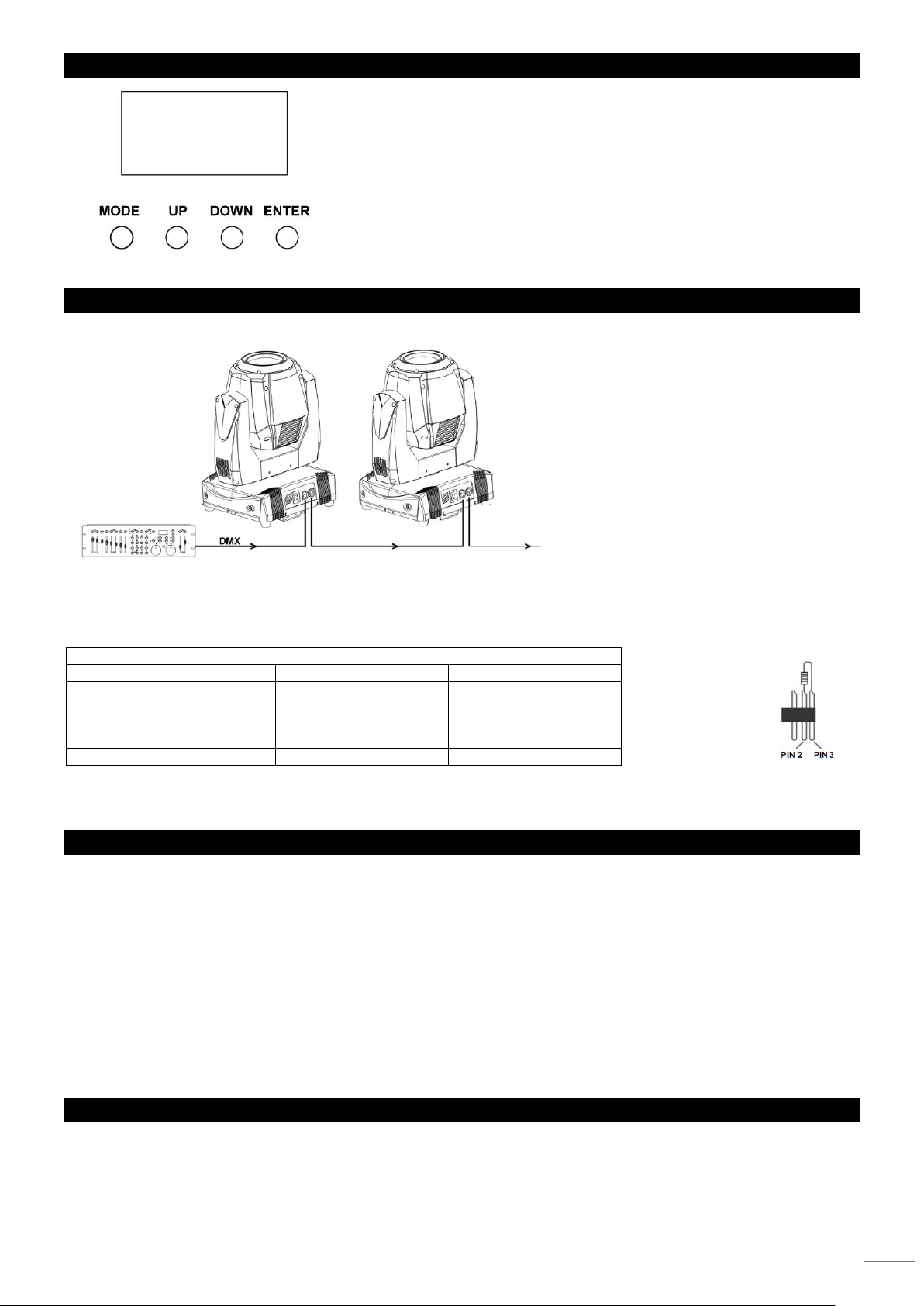

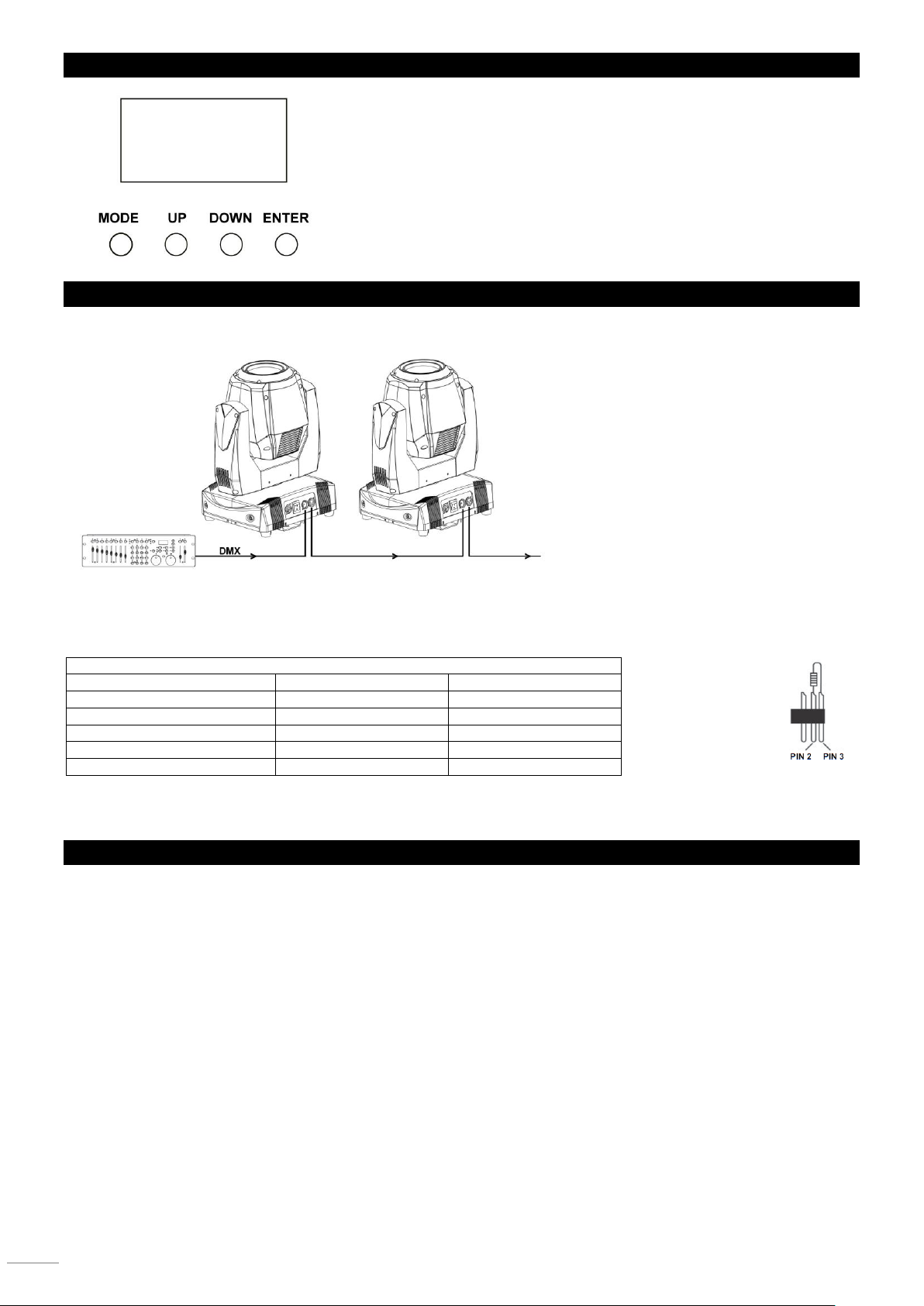

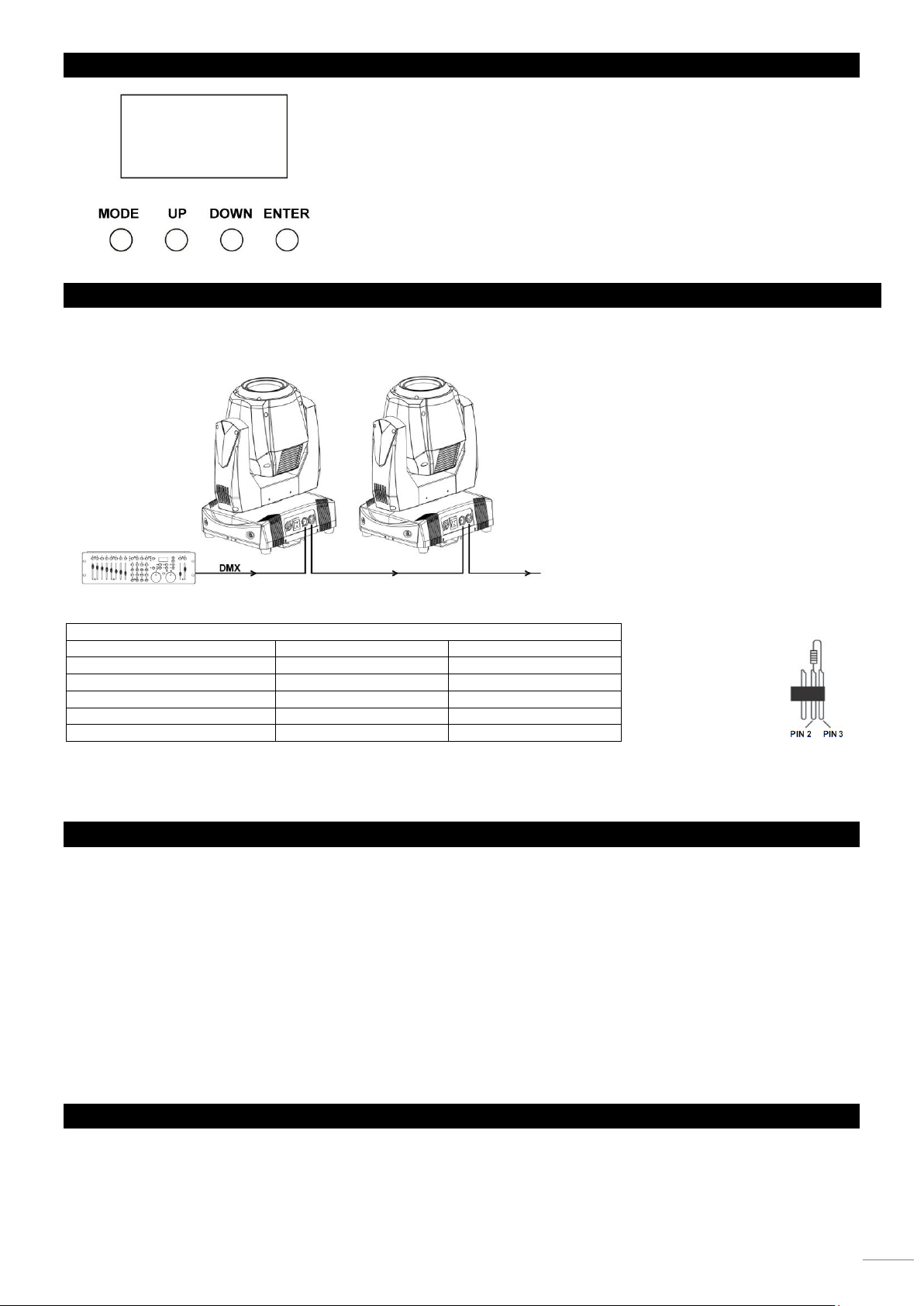

DISPLAY

The control board offer several features: you can simple set the starting address,
run the pre-programmed program or make a reset. The main menu is accessed
by pressing the Mode-button, browse through the submenu by pressing Up or
Down.

Press the Enter-button in order to select the desired menu.
You can change the selection by pressing Up or Down. Confirm every selection

by pressing the Enter-button.
You can leave every mode by pressing the Mode-button. The functions provided

are described later in this manual.

DMX-512 CONNECTION

If you are using a standard DMX controller, you can connect the DMX output of the controller directly to the DMX input of the
first unit in a DMX chain. Always connect the output of one unit with the input of the next unit until all units are connected.

5-pin XLR DMX Connectors.
Some manufactures use 5-pin DMX-512 data cables for DATA transmission in place of 3-pin. 5-pin DMX fixtures may be
implemented in a 3-pin DMX line. When inserting standard 5-pin data cables in to a 3-pin line a cable adaptor must be used.
The chart below details a proper cable conversion.

3-Pin XLR to 5-Pin XLR Conversion

Conductor

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Ground/Shield

Pin 1

Pin 1

Data Compliment (- signal)

Pin 2

Pin 2

Data True (+ signal)

Pin 3

Pin 3

Not Used

Pin 4 – Do Not Use

Not Used

Pin 5 – Do Not Use

At the last fixture, the DMX cable has to be terminated. Solder a 120 Ohm resistor between signal (-) and signal (+) into a 3-pin
XLR connector and plug this into the DMX output of the last fixture in the chain.

MASTER/SLAVE OPERATION

Master/slave operation
Fixtures in Show Mode can be linked in a chain and set to master/slave operation, where one master fixture running a
standalone show controls the behavior of slave fixtures. Two slave modes are available:

• Fixtures in Slave 1 mode copy the master.

• Fixtures in Slave 2 mode are synchronized with the master but have slight variations in behavior.

You must set all the fixtures except one as slaves. If you set more than one fixture in the chain to act as master, you may cause
damage that is not covered by the product warranty.
To operate fixtures in master/slave mode:

1. Link fixtures in a chain, using DMX cable to connect one fixture’s DMX OUT socket to the next fixture’s DMX IN socket.

2. In the MASTER SLAVE menu, set one fixture to MASTER and set all the other fixtures to SLAVE 1 or SLAVE 2.

3. Set the master fixture in the chain to run one of its four standalone shows.

4. Set all the fixtures in the chain to Slave 1 or slave 2.

USING THE CONTROL MENU

To access the control menus, press the MENU button. Navigate the menu structure using the ENTER, DOWN and UP buttons.
To select a menu option or to confirm a selection, press the ENTER button. To return to a higher level in the menu structure
without making a change, press the MENU button.

To exit the control menus completely, press and hold the MENU button.

6

DMX ADDRESSING

The DMX address, also known as the start channel, is the first channel used to receive instructions from a DMX controller. The
fixture is controlled using a minimum of 12 DMX channels (but has an extended mode which uses more channels). Each DMX
controlled fixture must have a DMX address set. For example, if the fixture has a DMX address of 10, then it uses channels 10
to 22 inclusive. The following fixture in the DMX chain could then be set to a DMX address of 27.
For independent control, each fixture must be assigned its own control channels. Two fixtures of the same type may share the
same address if identical behavior is desired. Address sharing can be useful for diagnostic purposes and symmetric control,
particularly when combined with the inverse pan and tilt options.
To set the fixture’s DMX address:

1. In the control menu, select DMX “ADDR” and press ENTER to confirm. The present address will blink in the display.

2. Use the UP and DOWN buttons to select an address from 1 to 496 (the top address will vary depending on the DMX mode of
the fixture).

3. Press ENTER to confirm your selection.

DMX CHANNEL MODE

You can control the fixture in two modes:

• Basic (12 channel mode)

• Extended (32 channel mode)

To adjust the setting:

1. Select “CHNd” MODE and press “ENTER”. The currently set option will blink in the display.

2. Use the “DOWN” and “UP” buttons to select Basic 16ch (default) or Extended 21ch.

3. Press “ENTER” to save your selection.

BEHAVIOR WITHOUT DMX (DMX STATE)

The DMX STATE setting determines how the fixture behaves when it is not receiving a DMX signal. You can set the fixture to
enter Auto Mode, Sound Mode or black out.

To adjust the setting:

Select “SLNd” and press “ENTER”. You can choose between “Mast”, “SL1” and “SL2”. For use the Auto or sound the fixture
must be set on “Mast”. When is select “SL1” or “SL2” the fixture is black when without DMX.

2. Use the “Down” or UP buttons to select “Auto” or “Sound” and press “ENTER”.

3. When “Auto” you can choose between 4 auto programs select your program with de “Down” and “UP” buttons and press
“ENTER”.

When “ShNd” (sound programs) you can choose between 4 sound programs select you program with de “Down” and “UP”
buttons and press “ENTER”.

Note: When using sound program, Select “Soun” and press “ENTER”. You can choose between “ON” (sound on) or “OFF”
(Sound off) use de “Down” and “UP” buttons and press “ENTER” for confirmation

PAN/TILT INVERSION

The PAN INVERSE and TILT INVERSE menus can be used to reverse the direction of pan and tilt. These settings are useful for
symmetrical effects with multiple fixtures, or when coordinating the movement of fixtures that are floor mounted and rigged
upside down. To adjust the pan inversion settings:

1. Select PAN INVERSE and press ENTER to confirm. The currently set mode will blink in the display.

2. Use the DOWN and UP buttons to select YES (tilt inversion) or NO (normal) mode.

3. Press ENTER to save your selection.
To adjust the tilt inversion settings:

1. Select TILT INVERSE and press ENTER to confirm. The currently set mode will blink in the display.

2. Use the DOWN and UP buttons to select YES (tilt inversion) or NO (normal) mode.

3. Press ENTER to save your selection.

BACKLIGHT

To turn the control panel display backlight on or off:

1. Select LED and press ENTER to confirm. The current mode will blink in the display.

2. Use the DOWN and UP buttons to select ON or OFF.

3. Press ENTER to save your selection.

AUTO TEST

To perform a complete test of all of the fixture functions:

1. Select “TEST” and press the ENTER button.

2. Press the ENTER button. The fixture will run a self-test routine.

7

FIXTURE TIME

To display the fixture’s operating hours counter, select “HOUR” and press ENTER. The display will show the number of hours
the fixture has been in operation since manufacture. Press MENU to exit.

FIRMWARE VERSION

To display the fixture’s current firmware version, select “UER” and press ENTER. The display will show the version of firmware
in the fixture. Press MENU to exit.

RESET

The fixture resets its motors each time you power it on, but you can also reset the fixture motors manually from the control panel
and by DMX. To carry out a manual reset from the control panel, scroll to RESET and press ENTER to reset the fixture, or press
MENU to exit without resetting. A reset takes approx. 20 seconds. After this, the fixture returns to its state before the reset.
The fixture motors can also be reset by DMX using the Special Function channel.

HOME POSITION ADJUSTMENT (OFFSET MENU)

If the fixture head does not return to the correct home position even after a reset, you can adjust the home position by defining
offsets.
To make the adjustment from the control panel:

1. Reset the fixture motors as described above.

2. While still in menu mode, press and hold ENTER for at least 3 seconds to enter Offset mode.

3. Use the DOWN and UP buttons up to choose PAN or TILT function to adjust.

4. Use the DOWN and UP buttons to adjust the effect’s home position.

5. Press ENTER to save your selection (or press MENU to exit without saving any changes).

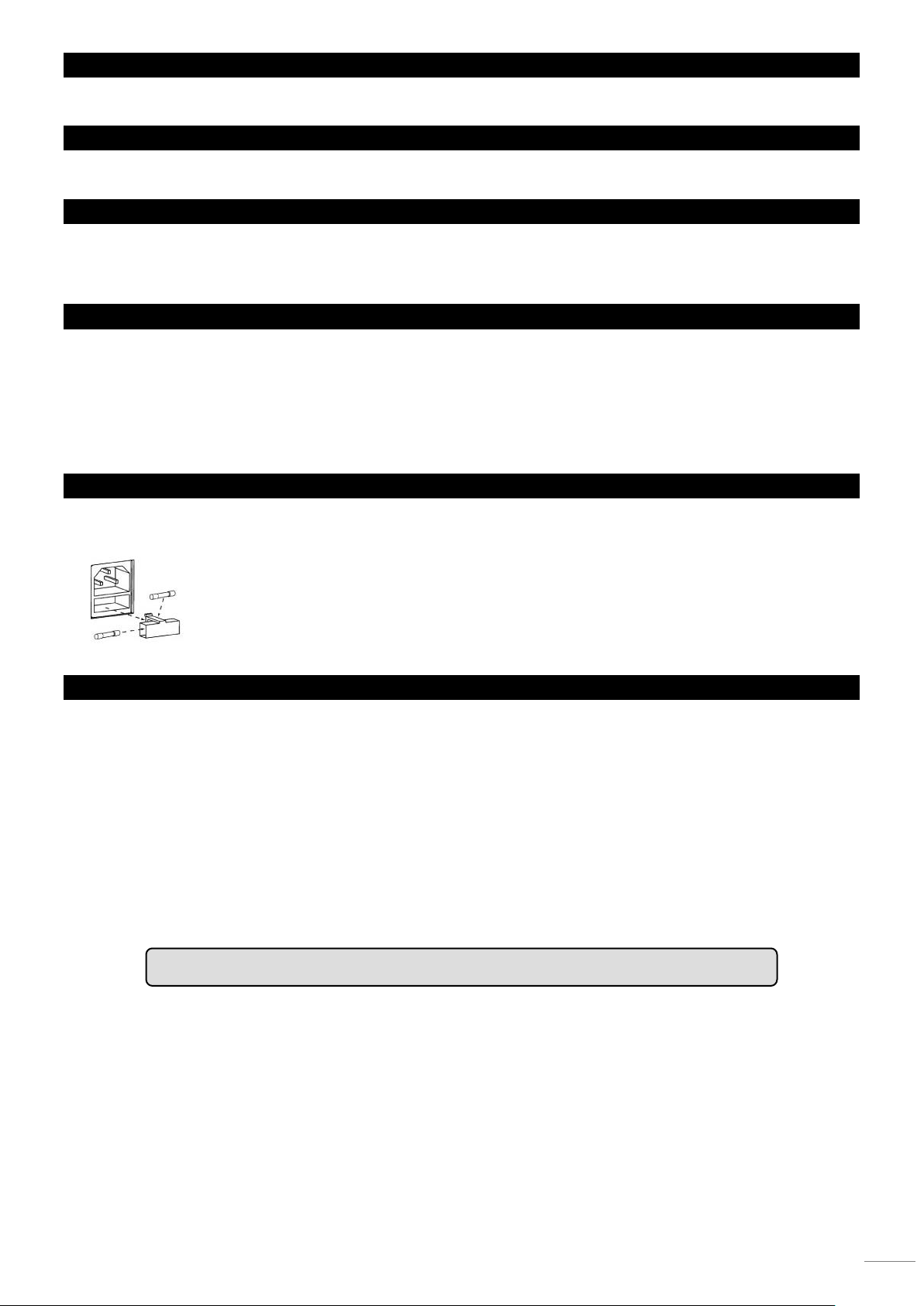

REPLACING THE FUSE

If the fuse is defective, replace the fuse with a fuse of the same type and value. Before replacing the fuse, unplug mains lead.
Procedure:

Step 1: Open the fuse holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse holder.
Step 3: Install the new fuse in the fuse holder.
Step 4: Replace the fuse holder in the housing.

FIXTURE CLEANING

The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light output.
Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding
can cause greater accumulation of dirt on the unit’s optics.

• Make sure the area below the installation place is free from unwanted persons during servicing

• Housings, fixations and installations spots( ceiling, truss, suspensions) should be totally free from any deformation

• The mains cables must be in impeccable condition and should be replaced immediately when even a small problem is

detected

• In order to protect the fixture from overheat the cooling fans (if any) and ventilation openings should be cleaned
monthly.

• The interior of the fixture should be cleaned annually using a vacuum cleaner or air-jet.

• Clean with soft cloth using normal glass cleaning fluid.

• Always dry the parts carefully.

• Clean the external optics at least every month. Clean the internal optics at least every 30/60 days.

ATTENTION: We strongly recommend internal cleaning to be carried out by qualified worker!

8

NEDERLANDS

Hartelijk dank voor de aanschaf van dit Beamz product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te
lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens kunnen
vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook
raadzaam om reparaties/ modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar
deze handleiding ook voor toekomstig gebruik.

- Bewaar de verpakking zodat u indien het apparaat defect is, dit
in de originele verpakking kunt opsturen om beschadigingen te
voorkomen.

- Voordat het apparaat in werking wordt gesteld, altijd eerst een
deskundige raadplegen. Bij het voor de eerste keer inschakelen
kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na
een poos.

- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.

- Plaats geen metalen objecten en mors geen vloeistof in het
effect. Dit kan leiden tot elektrische schokken of defecten.

- Toestel niet opstellen in de buurt van warmtebronnen zoals
radiatoren etc. en niet op een vibrerende ondergrond plaatsen.
Dek ventilatieopeningen nooit af.

- Het apparaat is niet geschikt voor continu gebruik.

- Wees voorzichtig met het netsnoer en beschadig deze niet. Als
het snoer kapot of beschadigd is, kan dit leiden tot elektrische
schokken of defecten.

- Als u de stekker uit het stopcontact neemt, trek dan niet aan het
snoer, maar aan de stekker.

- Om brand of elektrische schok te voorkomen, dient u dit
apparaat niet bloot te stellen aan regen of vocht.

- Verwijder of plaats een stekker nooit met natte handen resp. uit
en in het stopcontact.

- Indien zowel de stekker en/of netsnoer als snoeringang in het
apparaat beschadigd zijn dient dit door een vakman hersteld te
worden.

- Indien het apparaat zo beschadigd is dat inwendige (onder)delen
zichtbaar zijn mag de stekker NOOIT in het stopcontact worden
geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in
dit geval contact op met de dealer.

- Sluit het apparaat nooit op een dimmer aan.

- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.

- Sluit het apparaat alleen aan op een 220-240VAC/ 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.

- Bij onweer altijd de stekker uit het stopcontact halen, zo ook
wanneer het apparaat voor een langere tijd niet gebruikt wordt.
Stelregel: Bij geen gebruik stekker verwijderen.

- Als u het apparaat lang niet gebruikt heeft en het weer wil
gebruiken kan er condens ontstaan; laat het apparaat eerst op
kamertemperatuur komen alvorens het weer in werking te
stellen.

- Apparaat nooit in vochtige ruimten en buiten gebruiken.

- De behuizing wordt zeer warm, raak deze dan ook niet aan bij
gebruik en direct na gebruik.

- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Zorg voor een extra veiligheidsketting als het product op
hoogte wordt gehangen. Gebruik een truss-systeem met
montagehaak. Ga nooit onder het product staan bij ophanging.
Monteer minimaal 50 cm van brandbare objecten en laat
tenminste 1meter vrij aan weerszijden voor een deugdelijke
ventilatie.

- Dit apparaat bezit een hoge intensiteit LED; kijk nooit in de
LED om oogbeschadigingen te voorkomen.

- Het apparaat buiten bereik van kinderen houden. Bovendien
mag het apparaat nooit onbeheerd gelaten worden

- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat smeer
en stof ophopen. Raadpleeg bij storing te allen tijde een
deskundige.

- Zorg dat uw handen schoon zijn tijdens het gebruik.

- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.

- Bij een ongeval met dit product altijd eerst een deskundige
raadplegen alvorens opnieuw te gebruiken.

- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een droge
doek om schoon te maken.

- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.

- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of ontoelaatbare
straling te voorkomen.

- Schakel eerst het apparaat uit voordat u het netsnoer
verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u
het apparaat gaat verplaatsen.

- Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken
wanneer mensen erover heen lopen. Het netsnoer vóór ieder
gebruik controleren op breuken/defecten!

- In Nederland/België is de netspanning 220-240Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer dan
naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij
aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.
KIJK NOOIT DIRECT IN DE LENS. Dit kan uw ogen beschadigen. Daarnaast dienen epileptici rekening te houden met de effecten die

dit toestel creëert. Dit apparaat is CE goedgekeurd; er mogen geen veranderingen modificaties worden doorgevoerd; deze kunnen de
CE-status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de
5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de
WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk
depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het
apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook
vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze
gebruiksaanwijzing. Tevens aanvaardt Beamz geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van
veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

9

LET OP: Het installeren dient conform de wet en gestelde eisen te

geschieden! Ook dient het installeren te geschieden door
vakbekwaam personeel!

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle

onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur
komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten.
Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat
onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén
dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat
voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

INSTALLATIE

• De constructie van de ophanging dient zo te zijn dat deze 10 keer het gewicht per uur van het product kan dragen.

• Gebruik altijd de meegeleverde bevestigingsbeugel om het product op te hangen.

• Het product dient m.b.v. een montageklem (niet meegeleverd) aan de meegeleverde bevestigingsbeugel te worden

bevestigd.

• Het product moet altijd worden gezekerd d.m.v. veiligheidskabel.

• Zorg ervoor dat geen enkel individu tijdens installatie, reparatie enz. onder het product staat of door kan lopen.

• De gebruiker is verantwoordelijk voor het product, de installatie en de veiligheid van het geheel. Is deze daartoe niet in

staat dient altijd een externe deskundige in de arm genomen te worden die het geheel controleert en de
verantwoordelijkheid op zich neemt.

• De gebruiker dient minstens eens per jaar het product en de installatie te laten controleren, op veiligheid, technische
werking enz., door een externe deskundige.

LET OP: Bij de installatie van het apparaat mag geen ontvlambaar materiaal

aanwezig zijn (decoratie materiaal, enz.). Houd tenminste 50 cm
afstand tot oppervlakken en andere apparatuur!

10

DISPLAY

Het bedieningspaneel biedt verschillende mogelijkheden zoals: eenvoudige
invoeren van het startadres, voorgeprogrammeerde programma selecteren of
een reset. Het hoofdmenu wordt geopend door op de Mode-toets, blader door
het submenu door Up of Down-toets.

Druk op de Enter-toets om het gewenste menu te selecteren.
U kunt de selectie wijzigen door te drukken op de Up of Down-toets. Bevestig

elke keuze door te drukken op de Enter-toets.
Je kunt elke modus verlaten door op de Mode -toets. De functies worden

verderop in de handleiding beschreven.

DMX-512 AANSLUITEN

Als u gebruik maakt van een standaard DMX-lichtstuurtafel, kunt u de DMX uitgang van de stuurtafel rechtstreeks aansluiten op
de DMX ingang van het eerste DMX apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het
volgende apparaat totdat alle apparaten zijn aangesloten.

5-polige XLR connector.
Sommige fabrikanten gebruiken 5-polige DMX kabels voor DATA transmissie in plaats van 3-pin. 5-polige DMX armaturen kan
in een 3-polige DMX lijn worden uitgevoerd. Bij het plaatsen van standard 5-polige datakabels in een 3-polige DMX lijn, moet er
een verloop worden gebruikt. Onderstaande tabel geeft de details voor de juiste kabelconversie.

3-Pin XLR to 5-Pin XLR Conversion

Conductor

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Ground/Shield

Pin 1

Pin 1

Data Compliment (- signal)

Pin 2

Pin 2

Data True (+ signal)

Pin 3

Pin 3

Not Used

Pin 4 – Do Not Use

Not Used

Pin 5 – Do Not Use

Opgelet bij het laatste apparaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Soldeer een 120 Ohm weerstand tussen
signaal (-) en signaal (+) in een 3-polige XLR connector en steek deze in de DMX uitgang van het laatste apparaat in de lijn.

MASTER/SLAVE BEDIENING

Master / slave bediening
Fixtures in Show Mode kunnen aan elkaar worden gekoppeld en ingesteld worden op master / slave bediening, waarbij één
master-fixture met een standalone-show de aansturing van slave fixtures regelt. Er zijn twee slave modus beschikbaar:

• Fixtures in de modus Slave 1 kopieert van de master.

• Fixtures in de Slave 2 modus worden gesynchroniseerd met de master, maar vertonen geringe variaties in het gedrag.

U moet alle fixtures als slave instellen behalve één. Als u meer dan één armatuur als master gebruikt in de lijn, kunt u schade
veroorzaken die niet wordt gedekt door de productgarantie.
Om armaturen in de master / slave-modus te gebruiken:

1. Verbind de fixtures aan elkaar in 1 lijn, met behulp van de DMX kabel gebruik de DMX uit van de master naar de DMX in van
de slave fixture.

2. Stel in het MASTER SLAVE-menu één fixture in op MASTER en stel alle andere fixtures in op SLAVE 1 of SLAVE 2.

3. Stel de master fixture in 1 van de vier stand alone shows.

4. Stel alle andere fixtures in de keten in op Slave 1 of slave 2.

11

GEBRUIK VAN HET CONTROLE MENU

Druk op de MENU-knop om naar de bedieningsmenu's te gaan. Navigeer door de menustructuur met de knoppen ENTER,
DOWN en UP. Druk op de knop ENTER om een menuoptie te selecteren of om een selectie te bevestigen. Om terug te keren
naar een hoger niveau in de menustructuur zonder een wijziging aan te brengen, drukt u op de MENU-knop.

Om de bedieningsmenu's volledig te verlaten, houdt u de knop MENU ingedrukt.

DMX ADDRESSERING

Het DMX adres, ook wel het startkanaal genoemd, is het eerste kanaal dat wordt gebruikt om instructies van een DMX
controller te ontvangen. De fixture wordt bestuurd met behulp van minimaal 16 DMX-kanalen (maar heeft een uitgebreide
modus die meer kanalen gebruikt). Elke DMX-gestuurde fixture moet een DMX-adres hebben ingesteld. Als de fixture
bijvoorbeeld een DMX-adres van 10 heeft, gebruikt het kanaal 10 tot en met 22. De volgende fixture in de DMX lijn kan dan
worden ingesteld op een DMX-adres van 23.
Voor onafhankelijke besturing moet elk ficture zijn eigen besturingskanalen toegewezen krijgen. Twee fixtures van hetzelfde
type kunnen hetzelfde adres delen als identiek gedrag gewenst is. Het delen van adressen kan handig zijn voor diagnostische
doeleinden en symmetrische controle, vooral in combinatie met de inverse pan- en tilt-opties.
Om het DMX-adres van de fixture in te stellen:

1. Selecteer DMX "ADDR" in het bedieningsmenu en druk op ENTER om te bevestigen. Het huidige adres knippert op het
display.

2. Gebruik de knoppen Up en Down om een adres van 1 tot 496 te selecteren (het bovenste adres is afhankelijk van de DMX­modus van het armatuur).

3. Druk op ENTER om uw selectie te bevestigen.

DMX CHANNEL MODUS

U kunt de fixture in twee modus besturen:

• Basis (12-kanaalsmodus)

• Uitgebreid (32-kanaalsmodus)

Om de instelling aan te passen:

1. Selecteer "CHNd" MODE en druk op "ENTER". De momenteel ingestelde optie knippert op het display.

2. Gebruik de "DOWN" - en "UP" knoppen om Basic 16ch (standaard) of Extended 21ch te selecteren.

3. Druk op "ENTER" om uw selectie op te slaan.

GEDRAG ZONDER DMX (DMX STATE)

De DMX STATE instelling bepaalt hoe de fixture zich gedraagt wanneer deze geen DMX-signaal ontvangt. U kunt de fixture
instellen op Auto Mode, Sound Mode of Black Out.

Om de instelling aan te passen:
Selecteer "SLNd" en druk op "ENTER". U kunt kiezen tussen "Mast", "SL1" en "SL2". Voor gebruik van Auto of geluid moet de
fixture op "Mast" worden ingesteld. Wanneer is geselecteerd "SL1" of "SL2" de armatuur zal naar zijn home positie gaan
wanneer zonder DMX.

2. Gebruik de "Down" of “UP” knoppen om "Auto" of "Geluid" te selecteren en druk op "ENTER".

3. Als u "Auto" kiest kunt u uit 4 automatische programma’s kiezen, selecteert u uw programma met de "Down" en "UP"

knoppen en drukt u op "ENTER".
Opmerking: Wanneer u een geluidsprogramma gebruikt, selecteert u "Soun" en drukt u op "ENTER". U kunt kiezen tussen

"AAN" (geluid aan) of "UIT" (Geluid uit) gebruik de knoppen "Down" en "UP" en druk op "ENTER" om te bevestigen

PAN / TILT INVERSIE

De PAN INVERSE en TILT INVERSE menu's kunnen worden gebruikt om de richting van pan en tilt om te keren. Deze
instellingen zijn handig voor symmetrische effecten met meerdere fixtures, of bij het coördineren van de beweging van fixtures
die op de vloer zijn gemonteerd en ondersteboven zijn gemonteerd.

Om de pan inversie instellingen aan te passen:

1. Selecteer PAN INVERSE en druk op ENTER om te bevestigen. De momenteel ingestelde modus knippert op het display.

2. Gebruik de DOWN en UP knoppen om de YES (tilt inversion) of NO (normaal) modus te selecteren.

3. Druk op ENTER om uw selectie op te slaan.
De instellingen voor de tilt inversie instellingen aan te passen:

1. Selecteer TILT INVERSE en druk op ENTER om te bevestigen. De momenteel ingestelde modus knippert op het display.

2. Gebruik de DOWN en UP knoppen om de YES (tilt inversion) of NO (normaal) modus te selecteren.

3. Druk op ENTER om uw selectie op te slaan.

BACKLIGHT

De achtergrondverlichting van het bedieningspaneel in- of uitschakelen:

1. Selecteer “LED” en druk op ENTER om te bevestigen. De huidige modus knippert op het display.

2. Gebruik de DOWN en UP knoppen om ON of OFF te selecteren.

3. Druk op ENTER om uw selectie op te slaan.

12

AUTO TEST

Om een volledige test van alle fixture-functies uit te voeren:

1. Selecteer "TEST" en druk op de knop ENTER.

2. Druk op de knop ENTER. De fixture voert een zelf test routine uit.

FIXTURE TIME

Om de bedrijfsuren teller van de fixture weer te geven, selecteert u "HOUR" en drukt u op ENTER. Het display toont het aantal
uren dat het armatuur in bedrijf is sinds de fabricage. Druk op MENU om af te sluiten.

FIRMWARE VERSIE

Om de huidige firmwareversie van de fixture weer te geven, selecteert u "UER" en drukt u op ENTER. Het display toont de
versie van de firmware in de fixture. Druk op MENU om af te sluiten.

RESET

De fixture reset zijn motoren elke keer dat u hem inschakelt, maar u kunt ook de fixture motoren handmatig resetten via het
bedieningspaneel en DMX. Als u handmatig opnieuw wilt instellen via het bedieningspaneel, gaat u naar RESET en drukt u op
ENTER om de fixture te resetten of op MENU om af te sluiten zonder de fixture te resetten. Een reset duurt ongeveer 20
seconden. Hierna keert de fixture terug naar zijn toestand vóór de reset.
De armatuur motoren kunnen ook worden gereset door DMX met behulp van het speciale functiekanaal.

POSITIECORRECTIE HOME (OFFSET-MENU)

Als de movinghead zelfs na een reset niet naar de juiste uitgangspositie terugkeert, kunt u de uitgangspositie aanpassen door
offsets te definiëren.
Om de aanpassing vanaf het bedieningspaneel te maken:

1. Stel de armatuurmotoren opnieuw in zoals hierboven beschreven.

2. Houd, terwijl u nog steeds in de menumodus bent, ENTER ingedrukt gedurende minstens 3 seconden om de offset-modus te
activeren.

3. Gebruik de Down en Up knoppen om de PAN- of TILT functie te selecteren om aan te passen.

4. Gebruik de DOWN en UP toetsen om de beginpositie van het effect aan te passen.

5. Druk op ENTER om uw selectie op te slaan (of druk op MENU om af te sluiten zonder de wijzigingen op te slaan).

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het
vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.
Stap 2: Verwijder de oude zekering uit de zekeringhouder.
Stap 3: Installeer de nieuwe zekering in de zekeringhouder.
Stap 4: Plaats de zekeringhouder in de behuizing.

ONDERHOUD

Het reinigen van inwendige en uitwendige optische lenzen en / of spiegels moet regelmatig worden uitgevoerd om de
lichtopbrengst te optimaliseren. Reinigingsfrequentie is afhankelijk van de omgeving waarin het armatuur wordt gebruikt: een
klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.

• Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder het apparaat.

• Schakel het apparaat uit, trek de stekker uit het stopcontact en wacht tot het apparaat is afgekoeld.

• Behuizing, bevestiging en installaties (plafond, truss, ophanging) moeten van deugdelijke aard zijn.

• Het netsnoer mag niet beschadigd zijn en moet direct vervangen worden, ook bij kleine defecten.

• Om het apparaat te beschermen tegen oververhitting dienen ventilatoren en ventilatie openingen iedere maand

gereinigd te worden.

• De lens en spiegels dienen periodiek gereinigd te worden. Deze periode is afhankelijk van de aanwezige viezigheid.

• Alleen reinigen met een droge doek, gebruik geen reinigingsmiddelen.

• Modificaties door de fabrikant worden zonder u op de hoogte te brengen doorgevoerd.

LET OP: Wij adviseren u het reinigen en servicen van het apparaat uit te laten voeren

door een vakbekwaam persoon.

13

DEUTSCH

Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen,
damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der
ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle
Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal
ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

- Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall
sicher transportieren zu können.

- Bevor das Gerät in Betrieb genommen wird, muss es erst von
einem Fachmann überprüft werden. Bei der ersten Benutzung
kann etwas Geruch auftreten. Das ist normal und verschwindet
nach einer Weile

- Das Gerät enthält unter Spannung stehende Teile. Daher
NIEMALS das Gehäuse öffnen.

- Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen
lassen. Sie können zu Stromschlag und Defekten führen.

- Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern
aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals
die Belüftungsschlitze abdecken.

- Das Gerät ist nicht für Dauerbetrieb geeignet.

- Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen
Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag
und Defekten führen.

- Wenn Sie das Gerät vom Netz trennen, immer am Stecker
ziehen, niemals an der Schnur.

- Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen
und Feuchtigkeit schützen.

- Den Stecker nie mit nassen Händen in eine Netzsteckdose
stecken oder abziehen.

- Wenn sowohl der Stecker und/oder die Netzschnur bzw. der
Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem
Fachmann repariert werden.

- Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind,
darf der Stecker NICHT in eine Steckdose gesteckt werden und
das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in
dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen
Dimmer angeschlossen werden.

- Reparaturen dürfen nur von einem Fachmann oder
Sachverständigen ausgeführt werden.

- Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220­240V AC/50Hz Spannung anschließen.

- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker
abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker
abziehen.

- Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich
Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf
Zimmertemperatur kommen, bevor Sie es einschalten.

- Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

- Das Gehäuse wird sehr warm. Während des Betriebs und gleich
danach nicht das Gehäuse anfassen.

- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die
geltenden Richtlinien beachtet und die
Anweisungen/Warnungen befolgt werden.

- Wenn das Gerät an der Decke befestigt werden soll, muss es
mit einer zusätzlichen Sicherheitskette abgesichert werden.
Benutzen Sie ein Traversen system mit Haken. Während der
Montage darf sich niemand im Bereich darunter aufhalten. Das
Gerät muss mindestens 50cm von brennbaren Materialien
entfernt angebracht werden. Lassen Sie einen Mindestabstand
von 1m an jeder Seite des Geräts frei, um ausreichende
Kühlung zu gewährleisten.

- Das Gerät besitzt eine hochintensive LED. Niemals direkt in
die LED blicken, um die Augen nicht zu beschädigen.

- Niemals das Gerät kurz hintereinander ein- und ausschalten.
Dadurch verkürzt sich die Lebensdauer erheblich.

- Das Gerät außerhalb der Reichweite von Kindern halten. Das
Gerät niemals unbeaufsichtigt lassen.

- Die Regler nicht mit Reinigungssprays reinigen. Diese
hinterlassenen Rückstände, die zu Staub- und
Fettansammlungen führen. Bei Störungen immer einen
Fachmann um Rat fragen.

- Das Gerät nur mit sauberen Händen bedienen.

- Das Gerät nicht mit Gewalt bedienen.

- Nach einem Unfall mit dem Gerät immer erst einen Fachmann
um Rat fragen, bevor Sie es wieder einschalten.

- Keine chemischen Reinigungsmittel benutzen, die den Lack
beschädigen. Das Gerät nur mit einem trockenen Tuch
abwischen.

- Nicht in der Nähe von elektronischen Geräten benutzen, die
Brummstörungen verursachen können.

- Bei Reparaturen nur die Original-Ersatzteile verwenden, um
starke Schäden und/oder gefährliche Strahlungen zu
vermeiden.

- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst
das Gerät ausschalten. Netz- und Anschlusskabel abziehen,
bevor Sie das Gerät umstellen.

- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden
kann, wenn Menschen darüber laufen. Das Netzkabel vor
jedem Einsatz auf Brüche/Schadstellen überprüfen.

- In Deutschland beträgt die Netzspannung 220-240V AC /
50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie,
ob die örtliche Netzspannung den Anforderungen des Geräts
entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen
Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden
müssen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies können Ihre Augen verletzen. Epileptiker müssen die
Auswirkungen berücksichtigen, die die Effekte dieses gerat auf ihre Gesundheit haben können. Das Gerät ist CE geprüft. Daher dürfen
KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5°C/41°F und 35°C/95°.
liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen
Beitrag zum Schutze unserer Umwelt.
Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollten nur im entladenen Zustand in die
Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien
Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den
Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen
Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Beamz ist in keinem Fall
verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für
Folgeschäden jeglicher Form.

14

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind,
benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt
werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das
dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet,
bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte
entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und
dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen
Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie
sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

INSTALLATION

• Die Aufhängung des Geräts muss 10-mal das Eigengewicht 1 Stunde lang ohne Spuren von Verformung tragen
können.

• Verwenden Sie immer das mitgelieferte Montagebügel, um das Gerät zu hängen.

• Das Gerät darf nur über den Montagebügel (nicht enthalten) an der mitgelieferten Hänge-/Befestigungsbügel installiert

werden.

• Das Gerät muss immer mit Hilfe von Sicherungsseil gesichert werden.

• Die Anlage muss immer mit einer zweiten Sicherheitsvorrichtung z.B. einem geeigneten Fallnetz/Sicherungsseil

abgesichert werden. Die zweite Sicherheitsvorrichtung muss so gebaut sein, dass keine Teile des Geräts auf den
Boden fallen können, falls die Hauptbefestigung nachgibt.

• Achten Sie drauf, dass sich während der Montage, Demontage und Wartung keine Personen unter dem Montageplatz
befinden.

• Der Benutzer muss sicherstellen, dass alle sicherheitstechnischen Anlagen von einem Fachmann geprüft werden,
bevor er die Anlage zum ersten Mal in Betrieb nimmt oder nach Änderungen der Anlage.

• Der Benutzer muss sicherstellen, dass die Anlage einmal im Jahr von einem Fachmann geprüft wird.

• Das Gerät muss an einem Ort angebracht werden, wo es nicht von Personen erreicht werden kann und wo sich keine

Personen weder stehend noch sitzend aufhalte.

VORSICHT: Bitte beachten Sie die entsprechende nationale Gesetzgebung

während der Montage! Die Installation darf nur von befugten
Angestellten oder Fachleuten ausgeführt werden.

VORSICHT: Beim Installieren des Geräts darauf achten, dass sich keine

brennbaren Materialien (Dekorationsartikel usw.) in weniger
als 0,5m Entfernung befinden.

15

DISPLAY

Die Konsole bietet verschiedene Funktionen wie: einfache Eingabe der
Startadresse, wählen Sie Preset-Programm oder ein Reset. Das Hauptmenü
wird durch Drücken der Mode-Taste aufgerufen, blättern Sie durch die
Untermenüs durch Up oder Down-Taste.

Drücken Sie die Enter-Taste, um das gewünschte Menü auszuwählen.
Sie können die Auswahl mit der Taste Up oder Down, ändern. Bestätigen Sie

jede Auswahl mit der Enter-Taste.
Sie können jeden Modus durch Drücken der Mode-Taste verlassen. Die

Funktionen werden später in diesem Gebrauchsanleitung beschrieben.

DMX -512 ANSCHLUSS

Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang
des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis
alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige
nach 3-polige Adapter verwendet werden.

3-Pin XLR 5-Pin XLR Konvertierung

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Masse / Schirm

Pin 1

Pin 1

Data (- signal)

Pin 2

Pin 2

Data (+ signal)

Pin 3

Pin 3

Nicht benutzt

Pin 4

Nicht benutzt

Pin 5

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR­Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand
eingelötet ist.

MASTER/SLAVE-BETRIEB

Geräte im Show-Modus können in einer Kette miteinander verbunden und auf Master/Slave-Betrieb eingestellt werden, wobei
ein Master-Gerät, das eine Standalone-Show betreibt, das Verhalten der Slave-Geräte steuert. Es stehen zwei Slave-Modi zur
Verfügung:
Geräte im Slave 1 Modus kopieren den Master.
Geräte im Slave 2 Modus sind mit dem Master synchronisiert, haben aber leichte Abweichungen im Verhalten.

Sie müssen alle Geräte außer einem als Slaves einstellen. Wenn Sie mehr als ein Gerät in der Kette als Master einstellen,
können Sie Schäden verursachen, die nicht von der Produktgarantie abgedeckt sind.

Für den Betrieb von Geräten im Master/Slave-Betrieb:

1. Verbinden Sie Geräte in einer Kette, indem Sie mit Hilfe eines DMX-Kabels die DMX OUT-Buchse eines Geräts mit der DMX
IN-Buchse des nächsten Geräts verbinden.

2. Stellen Sie im Menü MASTER SLAVE ein Gerät auf MASTER und alle anderen Geräte auf SLAVE 1 oder SLAVE 2.

3. Stellen Sie das Mastergerät in der Kette so ein, dass es eine der vier eigenständigen Shows ausführt.

4. Setzen Sie alle Geräte in der Kette auf Slave 1 oder Slave 2.

ÜBER DAS BEDIENMENÜ

Drücken Sie die MENU-Taste, um auf die Menüs zuzugreifen. Navigieren Sie mit den Tasten ENTER, DOWN und UP durch die
Menüstruktur. Um eine Menüoption auszuwählen oder eine Auswahl zu bestätigen, drücken Sie die ENTER-Taste. Um zu einer
höheren Ebene in der Menüstruktur zurückzukehren, ohne eine Änderung vorzunehmen, drücken Sie die MENU-Taste.

Um die Kontrollmenüs vollständig zu verlassen, halten Sie die MENU-Taste gedrückt.

16

DMX ADDRESSING

Die DMX-Adresse, auch Startkanal genannt, ist der erste Kanal, über den Befehle von einem DMX-Controller empfangen
werden. Das Gerät wird mit mindestens 12 DMX-Kanälen angesteuert (hat aber einen erweiterten Modus, der mehr Kanäle
verwendet). Jedes DMX-gesteuerte Gerät muss über eine DMX-Adresse verfügen. Wenn das Gerät z.B. eine DMX-Adresse
von 10 hat, dann verwendet es die Kanäle 10 bis einschließlich 22. Das folgende Gerät in der DMX-Kette könnte dann auf eine
DMX-Adresse von 23 eingestellt werden.

Für eine unabhängige Steuerung muss jedem Gerät ein eigener Steuerkanal zugeordnet werden. Zwei Geräte des gleichen
Typs können sich die gleiche Adresse teilen, wenn ein identisches Verhalten gewünscht wird. Address Sharing kann für
Diagnosezwecke und symmetrische Steuerung nützlich sein, insbesondere in Kombination mit den inversen Pan- und Tilt­Optionen.

Zum Einstellen der DMX-Adresse des Geräts:

1. Wählen Sie im Steuerungsmenü DMX "ADDR" und bestätigen Sie mit ENTER. Die aktuelle Adresse blinkt im Display.

2. Verwenden Sie die Tasten UP und DOWN, um eine Adresse von 1 bis 496 auszuwählen (die oberste Adresse variiert je nach
DMX-Modus des Geräts).

3. Drücken Sie ENTER, um Ihre Auswahl zu bestätigen.

DMX KANAL MODUS

Sie können das Gerät in zwei Modi steuern:

• Basic (12-Kanal-Modus)

• Erweitert (32-Kanal-Modus)

Zum Einstellen der Einstellung:

1. Wählen Sie "CHNd" MODE und drücken Sie "ENTER". Die aktuell eingestellte Option blinkt im Display.

2. Verwenden Sie die Tasten "DOWN" und "UP", um Basic 16ch (Standard) oder Extended 21ch zu wählen.

3. Drücken Sie "ENTER", um Ihre Auswahl zu speichern.

VERHALTEN OHNE DMX (DMX STATE)

Die Einstellung DMX STATE bestimmt, wie sich das Gerät verhält, wenn es kein DMX-Signal empfängt. Sie können das Gerät
so einstellen, dass es in den Auto-Modus, den Sound-Modus oder in den Black-Out-Modus wechselt.

Zum Einstellen der Einstellung:
Wählen Sie "SLNd" und drücken Sie "ENTER". Sie können zwischen "Mast", "SL1" und "SL2" wählen. Für die Verwendung von
Auto oder Sound muss das Gerät auf "Mast" eingestellt sein. Wenn "SL1" oder "SL2" gewählt wird, ist das Gerät schwarz, wenn
es ohne DMX ist.

2. Wählen Sie mit den Tasten "Down" oder "UP" die Option "Auto" oder "Sound" aus und drücken Sie "ENTER".

3. Bei "Auto" können Sie zwischen 4 Autoprogrammen wählen, wählen Sie Ihr Programm mit den Tasten "Down" und "UP" und
drücken Sie "ENTER".

Bei "ShNd" (Soundprogramme) können Sie zwischen 4 Soundprogrammen wählen, wählen Sie Ihr Programm mit den Tasten
"Down" und "UP" und drücken Sie "ENTER".

Hinweis: Bei Verwendung des Soundprogramms wählen Sie "Sound" und drücken Sie "ENTER". Sie können zwischen "ON"
(Ton ein) und "OFF" (Ton aus) wählen. Verwenden Sie dazu die Tasten "Down" und "UP" und drücken Sie zur Bestätigung
"ENTER".

PAN/TILT INVERSE

Mit den Menüs PAN INVERSE und TILT INVERSE können Sie die Drehrichtung von Pan und Tilt umkehren. Diese
Einstellungen sind nützlich bei symmetrischen Effekten mit mehreren Geräten oder bei der Koordination der Bewegung von
Geräten, die auf dem Boden montiert und auf dem Kopf stehend montiert sind. Zum Anpassen der Pan-Inversionseinstellungen:

1. Wählen Sie PAN INVERSE und drücken Sie zur Bestätigung ENTER. Der aktuell eingestellte Modus blinkt im Display.

2. Verwenden Sie die Tasten DOWN und UP, um den Modus YES (Tilt-Inversion) oder NO (Normal) zu wählen.

3. Drücken Sie ENTER, um Ihre Auswahl zu speichern.
Zum Anpassen der Einstellungen für die Neigungsinversion:

1. Wählen Sie TILT INVERSE und drücken Sie zur Bestätigung ENTER. Der aktuell eingestellte Modus blinkt im Display.

2. Verwenden Sie die Tasten DOWN und UP, um den Modus YES (Tilt-Inversion) oder NO (Normal) zu wählen.

3. Drücken Sie ENTER, um Ihre Auswahl zu speichern.

BACKLIGHT

Zum Ein- und Ausschalten der Hintergrundbeleuchtung des Bedienfelds:

1. Wählen Sie LED und drücken Sie ENTER zur Bestätigung. Der aktuelle Modus blinkt in der Anzeige.

2. Verwenden Sie die Tasten DOWN und UP, um ON oder OFF zu wählen.

3. Drücken Sie ENTER, um Ihre Auswahl zu speichern.

17

AUTO TEST

Um einen kompletten Test aller Funktionen des Geräts durchzuführen:

1. Wählen Sie "TEST" und drücken Sie die ENTER-Taste.

2. Drücken Sie die ENTER-Taste. Das Gerät führt einen Selbsttest durch.

FIXTURE TIME

Um den Betriebsstundenzähler des Geräts anzuzeigen, wählen Sie "HOUR" und drücken Sie ENTER. Auf dem Display wird die
Anzahl der Stunden angezeigt, die das Gerät seit der Herstellung in Betrieb war. Drücken Sie MENU, um das Menü zu
verlassen.

FIRMWARE-VERSION

Um die aktuelle Firmware-Version des Geräts anzuzeigen, wählen Sie "UER" und drücken Sie ENTER. Auf dem Display wird
die Firmware-Version des Geräts angezeigt. Drücken Sie MENU, um das Menü zu verlassen.

RESET

Das Gerät setzt seine Motoren jedes Mal zurück, wenn Sie es einschalten, aber Sie können die Gerätemotoren auch manuell
über das Bedienfeld und über DMX zurücksetzen. Um einen manuellen Reset über das Bedienfeld durchzuführen, scrollen Sie
zu RESET und drücken Sie ENTER, um das Gerät zurückzusetzen, oder drücken Sie MENU, um das Gerät ohne Reset zu
verlassen. Ein Reset dauert ca. 20 Sekunden. Danach kehrt das Gerät in den Zustand vor dem Reset zurück.
Über den Kanal Special Function können die Gerätemotoren auch per DMX zurückgesetzt werden.

EINSTELLUNG DER HOME-POSITION (OFFSET-MENÜ)

Wenn der Leuchtenkopf auch nach einem Reset nicht in die richtige Grundstellung zurückkehrt, können Sie die Grundstellung
durch die Definition von Offsets anpassen.

Um die Einstellung über das Bedienfeld vorzunehmen:

1. Setzen Sie die Gerätemotoren wie oben beschrieben zurück.

2. Während Sie sich noch im Menü-Modus befinden, halten Sie ENTER mindestens 3 Sekunden lang gedrückt, um in den
Offset-Modus zu gelangen.

3. Verwenden Sie die Tasten DOWN und UP, um die PAN- oder TILT-Funktion auszuwählen, die Sie einstellen möchten.

4. Verwenden Sie die Tasten DOWN und UP, um die Home-Position des Effekts einzustellen.

5. Drücken Sie ENTER, um Ihre Auswahl zu speichern (oder drücken Sie MENU, um das Menü zu verlassen, ohne die
Änderungen zu speichern).

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem
Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden
Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

REINIGUNG UND WARTUNG

Der inneren und äußeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu
optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonders
verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen des Geräts verursachen.

• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.

• Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert

sein.

• An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.

• Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder

Ablagerungen aufweisen. Um den Laser vor Überhitzung Lüfter und Lüftungsschlitze sollten monatlich gereinigt
werden, zu schützen.

• Das Objektiv und Spiegel sollten regelmäßig gereinigt werden. Diese Zeit ist abhängig von der vorhandenen Schmutz.

• Reinigen Sie es nur mit einem trockenen Tuch.

• Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

• Reinigen Sie das Objektiv sauber mindestens einmal im Monat.

• Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

18

ESPAÑOL

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato
para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o
una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas.
Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato
se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

- Este aparato contiene piezas que llevan voltaje. Por lo
tanto NO abra la carcasa.

- No coloque objetos metálicos o vierta líquidos dentro del
aparato Podría producir descargas eléctricas y fallos en
el funcionamiento.

- No coloque el aparato cerca de fuentes de calor tipo
radiadores, etc. No coloque el aparato en superficies
vibratorias. No tape los agujeros de ventilación.

- Este aparato no está preparado para un uso continuado.

- Tenga cuidado con el cable de alimentación y no lo
dañe. Un daño o defecto en el cable de alimentación
puede producir una descarga eléctrica o fallo en el
funcionamiento.

- Cuando desconecte el aparato de la toma de corriente,
siempre tire de la clavija, nunca del cable.

- No enchufe o desenchufe el aparato con las manos
mojadas.

- Si la clavija y/o el cable de alimentación están dañados,
necesitan reemplazarse por un técnico cualificado.

- Si el aparato está dañado de modo que puedan verse
sus partes internas, NO conecte el aparato a la toma de
corriente y NO lo encienda. Contacte con su distribuidor.
NO conecte el aparato a un reostato o dimmer.

- Para evitar un fuego o peligro de descarga, no exponga
el aparato a la lluvia y a la humedad.

- Todas las reparaciones deben llevarse a cabo
exclusivamente por técnicos cualificados.

- Conecte el aparato a una toma de corriente con toma de
tierra (220-240Vca/50Hz) protegida por un fusible de 10­16A.

- Durante una tormenta o si el aparato no va a usarse
durante un periodo largo de tiempo, desconéctelo de la
toma de corriente. La regla es: Desconéctelo si no lo va
a usar.

- Si el aparato no se ha usado en mucho tiempo puede
producirse condensación. Deje el aparato a temperatura
ambiente antes de encenderlo.

- Nunca utilice el aparato en ambientes húmedos o en el
exterior.

- Durante el funcionamiento, la carcasa se calienta
muchísimo. No la toque durante el funcionamiento o
inmediatamente después.

- Para prevenir accidentes en las empresas, debe seguir
las directrices aplicables y seguir las instrucciones.

- Asegure el aparato con una cadena de seguridad extra
si el aparato se monta en un techo. Utilice un sistema de
truss con ganchos. Asegúrese de que nadie permanece
en el área de montaje. Monte el efecto a una distancia
de al menos 50cm de materiales inflamables y deje un
espacio de al menos 1 metro a cada lado para permitir
que haya suficiente ventilación.

- Este aparato contiene LEDs de alta luminosidad. No
mire a la luz del LED para evitar daños en su vista.

- No lo apague y encienda repetidamente. Esto acorta su
tiempo de vida.

- Mantenga el aparato fuera del alcance de los niños. No
deje el aparato sin vigilancia.

- No utilice sprays limpiadores para limpiar los
interruptores. Los residuos de estos sprays producen
depósitos de polvo y grasa. En caso de mal
funcionamiento, siempre consulte a un profesional.

- Solo maneje el aparato con las manos limpias.

- No fuerce los controles.

- Si el aparato se ha caído, siempre haga que lo verifique
un técnico cualificado antes de encenderlo otra vez.

- NO utilice productos químicos para limpiar el aparato.
Dañan el barniz. Tan solo límpielo con un trapo seco.

- Manténgalo lejos de equipos electrónicos ya que pueden
producir interferencias.

- Solo utilice recambios originales para las reparaciones,
de otro modo pueden producirse daños serios y/o
radiaciones peligrosas.

- Apague el aparato antes de desconectarlo de la toma de
corriente y/o de otros equipos. Desconecte todos los
cables y conexiones antes de mover el aparato.

- Asegúrese de que el cable de alimentación no puede
dañarse cuando la gente lo pise. Compruebe el cable de
alimentación antes de cada uso por si hay daños o
defectos.

- El voltaje de funcionamiento es 220-240Vca/50Hz.
Compruebe que la toma de corriente coincide. Si tiene
que viajar, asegúrese de que el voltaje del país es el
adecuado para este aparato.

- Guarde el embalaje original para poder transportar el
aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente
magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie
de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques
epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su
garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre
5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las
especificaciones pueden variar sin previo aviso.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń

spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu

oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

19

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el

contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique
inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el
transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso
de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La
condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la
temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado.
Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos
irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de
alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una
toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

Atención:

• La instalación del aparato debe ser de una manera que pueda soportar 10 veces su peso durante 1 hora sin sufrir
deformaciones dañosas.

• La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, una red de anclaje
adecuada. Este accesorio de seguridad secundario debe ser construido de una manera que ninguna parte de la
instalación puede caer si falla el accesorio principal.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, de-
desmontaje y reparación.

• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un
perito antes de poner en funcionamiento por primera vez y antes de tomar otra puesta en marcha.

• El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un
especialista una vez por año.

• El aparato debe instalarse en la posición en la que las personas no puedan llegar y donde las personas puedan
caminar o sentarse.

PRECAUCIÓN: Por favor, considere las normas nacionales respectivas

durante la instalación! La instalación sólo debe ser
realizada por un empleado autorizado o distribuidores!

PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay material

altamente inflamable inflamable (artículos de decoración,
etc.) en una distancia mínima de 0,5 metros.

20

PANEL DE CONTROL (DISPLAY)

The El panel de control ofrece varias características: puede simplemente asignar
la dirección de inicio, ejecutar el programa de pre-programado o hacer un reset.

Al menú principal se accede pulsando la tecla Modo, se navega por el submenú
pulsando arriba o abajo.

Pulse el botón Enter para seleccionar el menú deseado. Usted puede cambiar la
selección pulsando arriba o abajo. Confirme cada selección pulsando la tecla
Intro.

Puede abandonar cada modo pulsando el botón Modo. Las funciones previstas
se describen más adelante en este manual.

CONEXIÓN DMX-512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX
de la primera unidad en la cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta
que todas las unidades estén conectadas.

Conectores 5-pin XLR DMX.
Algunos fabricantes utilizan cables de datos de 5-pin DMX-512 para la transmisión de datos en lugar de 3-pin. Los aparatos
DMX de 5-pin se pueden implementar en una línea DMX de 3 pines. Al insertar cables de datos standards de 5 pines en una
línea de 3 pines un adaptador de cable debe ser utilizado. La tabla a continuación detalla una conversión adecuada de cable.

Conversión 3-Pin XLR to 5-Pin XLR

Conductor

3-Pin XLR Hembra (Out)

5-Pin XLR Macho (In)

Masa / Tierra

Pin 1

Pin 1

Enviar datos (- señal)

Pin 2

Pin 2

Datos True (+ señal)

Pin 3

Pin 3

No se utiliza

Pin 4 – No se utiliza

No se utiliza

Pin 5 – No se utiliza

En el último aparato, el cable DMX tiene que finalizar. Soldar un resistor de 120 ohmios entre la señal (-) y la señal (+) en un
conector XLR de 3 pines, que conectará a la salida DMX del último aparato en la cadena.

FUNCIONAMIENTO MAESTRO/ESCLAVO

Los dispositivos en el modo SHOW se pueden vincular en una cadena y establecer la operación maestro / esclavo, donde un
dispositivo principal ejecuta un espectáculo y controla el comportamiento de los dispositivos esclavos. Dos modos esclavos
están disponibles:

• Los dispositivos en el modo Esclavo 1 copian el maestro.

• Los dispositivos en el modo Esclavo 2 están sincronizados con el maestro pero tienen ligeras variaciones en el

comportamiento.
Debes configurar todos los dispositivos excepto uno como esclavos. Si configura más de un accesorio en la cadena para que

actúe como maestro, puede causar daños que no están cubiertos por la garantía del producto.
Para operar aparatos en modo maestro / esclavo:

1. Vincule los dispositivos en una cadena, usando un cable DMX para conectar la salida DMX OUT de un dispositivo a la
entrada DMX IN del siguiente dispositivo.

2. En el menú MASTER SLAVE, establezca un dispositivo en MASTER y configure todos los demás en SLAVE 1 o SLAVE 2.

3. Establezca el dispositivo principal de la cadena uno de sus cuatro shows independientes.

4. Configure todos los dispositivos de la cadena en Esclavo 1 o Esclavo 2.

21

USANDO EL MENU DE CONTROL

Para acceder a los menús de control, presione el botón MENÚ. Navegue por la estructura del menú usando los botones
ENTER, DOWN y UP. Para seleccionar una opción del menú o para confirmar una selección, presione el botón ENTER. Para
volver a un nivel superior en la estructura del menú sin realizar ningún cambio, presione el botón MENÚ.

Para salir por completo de los menús de control, mantenga presionado el botón MENÚ.

DIRECCION DMX

La dirección DMX, también conocida como canal de inicio, es el primer canal utilizado para recibir instrucciones de un
controlador DMX. El dispositivo se controla utilizando un mínimo de 12 canales DMX (pero tiene un modo extendido que usa
más canales). Cada dispositivo controlado por DMX debe tener un conjunto de direcciones DMX. Por ejemplo, si el dispositivo
tiene una dirección DMX de 10, utiliza los canales 10 a 22 inclusive. El siguiente accesorio en la cadena DMX podría
establecerse en una dirección DMX de 23.
Para un control independiente, a cada dispositivo se le deben asignar sus propios canales de control. Dos dispositivos del
mismo tipo pueden compartir la misma dirección si se desea un comportamiento idéntico. El uso compartido de direcciones
puede ser útil para fines de diagnóstico y control simétrico, particularmente cuando se combina con las opciones inversas de
panoramización e inclinación.
Para establecer la dirección DMX del dispositivo:

1. En el menú de control, seleccione DMX "ADDR" y presione ENTER para confirmar. La dirección actual parpadeará en la
pantalla.

2. Use los botones ARRIBA y ABAJO para seleccionar una dirección del 1 al 496 (la dirección superior variará dependiendo del
modo DMX del dispositivo).

3. Presione ENTER para confirmar su selección.

MODO CANAL DMX

Puede controlar el dispositivo en dos modos:

• Básico (modo de 12 canales)

• Extendido (modo de 32 canales)

Para ajustar la configuración:

1. Seleccione "CHNd" MODE y presione "ENTER". La opción configurada actualmente parpadeará en la pantalla.

2. Use los botones "ABAJO" y "ARRIBA" para seleccionar 16ch básico (predeterminado) o 21ch extendido.

3. Presione "ENTER" para guardar su selección
.

COMPORTAMIENTO SIN DMX (ESTADO DMX)

La configuración DMX STATE determina cómo se comporta el dispositivo cuando no recibe una señal DMX. Puede configurar
el dispositivo para que ingrese al modo automático, al modo de sonido o al apagón.

Para ajustar la configuración:
Seleccione "SLNd" y presione "ENTER". Puede elegir entre "Mast", "SL1" y "SL2". Para usar Auto o sonido, el dispositivo debe
configurarse en "Mast". Cuando se selecciona "SL1" o "SL2", el dispositivo no responde si no hay DMX.

2. Use los botones "Abajo" o ARRIBA para seleccionar "Auto" o "Sonido" y presione "ENTER".

3. Cuando "Auto" puede elegir entre 4 programas automáticos, seleccione su programa con los botones "Abajo" y "ARRIBA" y
presione "ENTER".

Cuando "ShNd" (programas de sonido) puede elegir entre 4 programas de sonido, seleccione su programa con los botones
"Abajo" y "ARRIBA" y presione "ENTER".

Nota: Cuando use el programa de sonido, seleccione "Soun" y presione "ENTER". Puede elegir entre "ON" (sonido activado) u
"OFF" (sonido desactivado) utilice los botones "Abajo" y "ARRIBA" y presione "ENTER" para confirmar

INVERSION PAN/TILT

Los menús PAN INVERSE y TILT INVERSE se pueden usar para invertir la dirección de pan y tilt. Estos ajustes son útiles para
efectos simétricos con múltiples accesorios, o cuando se coordina el movimiento de accesorios que están montados en el suelo
y montados boca abajo. Para ajustar la configuración de inversión de panorama:

1. Seleccione PAN INVERSE y presione ENTER para confirmar. El modo actualmente configurado parpadeará en la pantalla.

2. Use los botones ABAJO y ARRIBA para seleccionar el modo SÍ (inversión de inclinación) o NO (normal).

3. Presione ENTER para guardar su selección.
Para ajustar la configuración de inversión de inclinación:

1. Seleccione TILT INVERSE y presione ENTER para confirmar. El modo actualmente configurado parpadeará en la pantalla.

2. Use los botones ABAJO y ARRIBA para seleccionar el modo SÍ (inversión de inclinación) o NO (normal).

3. Presione ENTER para guardar su selección.

22

BACKLIGHT (ILUMINACION PANTALLA)

Para encender o apagar la retroiluminación de la pantalla del panel de control:

1. Seleccione LED y presione ENTER para confirmar. El modo actual parpadeará en la pantalla.

2. Use los botones ABAJO y ARRIBA para seleccionar ENCENDIDO o APAGADO.

3. Presione ENTER para guardar su selección.

AUTO TEST

Para realizar una prueba completa de todas las funciones del dispositivo:

1. Seleccione "TEST" y presione el botón ENTER.

2. Presione el botón ENTER. El dispositivo ejecutará una rutina de autodiagnóstico.

TIEMPO DE USO

Para visualizar el contador de horas de funcionamiento del dispositivo, seleccione "HOUR" y presione ENTER. La pantalla
mostrará la cantidad de horas que el dispositivo estuvo en funcionamiento desde la fabricación. Presione MENU para salir.

FIRMWARE VERSION

Para visualizar la versión de firmware actual del dispositivo, seleccione "UER" y presione ENTER. La pantalla mostrará la
versión del firmware en el dispositivo. Presione MENU para salir.

RESET

El dispositivo reajusta sus motores cada vez que lo enciende, pero también puede reiniciar los motores manualmente desde el
panel de control y por DMX. Para llevar a cabo un reinicio manual desde el panel de control, desplácese hasta RESET y
presione ENTER para restablecer el dispositivo, o presione MENU para salir sin reiniciar. Un reinicio lleva aprox. 20 segundos.
Después de esto, el dispositivo vuelve a su estado anterior al reinicio.
Los motores del accesorio también se pueden reiniciar por DMX usando el canal de función especial.

AJUSTAR POSICION DE INICIO (OFFSET MENU)

Si el cabezal del dispositivo no vuelve a la posición de inicio correcta incluso después de un reinicio, puede ajustar la posición
de inicio definiendo los desplazamientos.
Para hacer el ajuste desde el panel de control:

1. Restablezca los motores del dispositivo como se describe arriba.

2. Mientras aún está en el modo menú, presione y mantenga presionado ENTER por al menos 3 segundos para ingresar al
modo Desplazamiento.

3. Use los botones ABAJO y ARRIBA hacia arriba para elegir la función PAN o TILT para ajustar.

4. Use los botones ABAJO y ARRIBA para ajustar la posición de inicio del efecto.

5. Presione ENTER para guardar su selección (o presione MENU para salir sin guardar ningún cambio).
El desplazamiento / calibración del dispositivo también se puede configurar mediante DMX usando el canal de función especial.

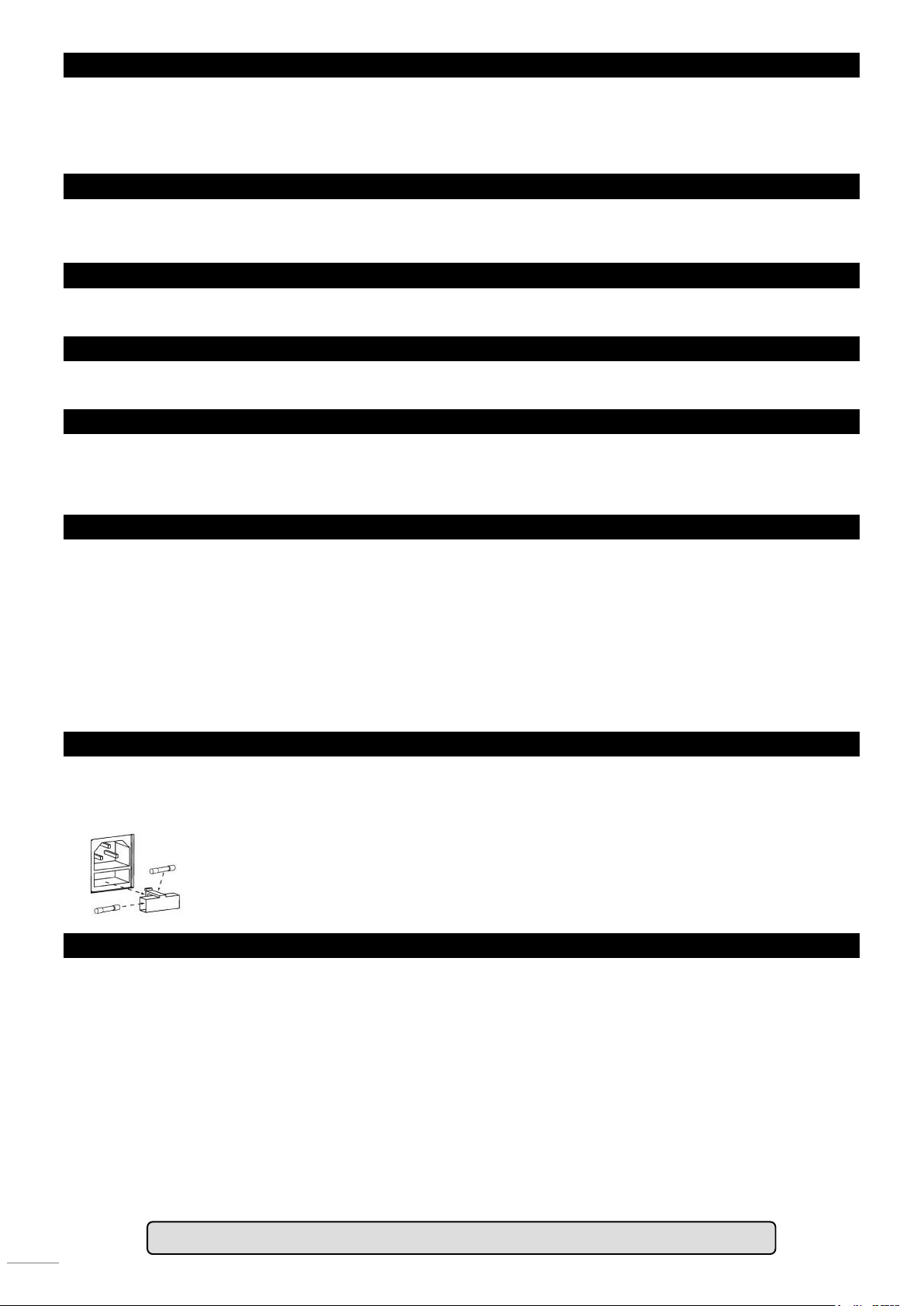

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar
de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.
Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instale el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.

LIMPIEZA

La limpieza de lentes y / o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz.
La frecuencia de limpieza depende del entorno en el que funcione el aparato: humedad, a humo o especialmente sucios rodea
puede causar una mayor acumulación de polvo en las ópticas de la unidad.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante la reparación.

• Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente libres de

ninguna deformación.

• Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente cuando se detecta
incluso un pequeño problema.

• Para proteger el aparato de sobrecalentamiento, los ventiladores de refrigeración (si las hubiera) y las aberturas de
ventilación deberán limpiarse mensualmente.

• El interior del aparato debería ser limpiado anualmente usando una aspiradora o chorro de aire.

• Limpie con un paño suave utilizando un fluido normal de limpieza de cristales.

• Seque siempre las piezas con cuidado.

• Limpie las ópticas externas al menos cada mes. Limpie los elementos ópticos internos al menos cada 30/60 días..

ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!

23

FRANÇAIS

Nous vous remercions d’avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en
profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie.
Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut

effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter
ultérieurement.

- Avant d’utiliser l’appareil, prenez conseil auprès d’un
spécialiste. Lors de la première mise sous tension, il est

possible qu’une odeur soit perceptible. C’est normal,
l’odeur disparaîtra peu de temps après.

- L’appareil contient des composants porteurs de tension.
N’OUVREZ JAMAIS le boîtier.

- Ne placez pas des objets métalliques ou du liquide sur

l’appareil, cela pourrait causer des décharges électriques

et dysfonctionnements.

- Ne placez pas l’appareil à proximité de sources de
chaleur, par exemple radiateur. Ne positionnez pas

l’appareil sur une surface vibrante. N’obturez pas les

ouïes de ventilation.

- L’appareil n’est pas conçu pour une utilisation en
continu.

- Faites attention au cordon secteur, il ne doit pas être
endommagé.

- Lorsque vous débranchez l’appareil de la prise secteur,
tenez-le par la prise, ne tirez jamais sur le cordon.

- Ne branchez pas et ne débranchez pas l’appareil avec
les mains mouillées.

- Seul un technicien spécialisé peut remplacer la fiche
secteur et / ou le cordon secteur.

- Si l’appareil est endommagé et donc les éléments

internes sont visibles, ne branchez pas l’appareil, NE
L’ALLUMEZ PAS. Contactez votre revendeur. NE
BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer.

- Pour éviter tout risque d’incendie ou de décharge
électrique, n’exposez pas l’appareil à la pluie ou à
l’humidité.

- Seul un technicien habilité et spécialisé peut effectuer les
réparations

- Branchez l’appareil à une prise 220-240 V/50 Hz avec
terre, avec un fusible 10-16 A.

- Pendant un orage ou en cas de non utilisation prolongée
de l’appareil, débranchez l’appareil du secteur.

- En cas de non utilisation prolongée de l’appareil, de la

condensation peut être créée. Avant de l’allumer, laissez
l’appareil atteindre la température ambiante. Ne l’utilisez

jamais dans des pièces humides ou en extérieur.

- Pendant le fonctionnement, le boîtier est très chaud.

- Ne le touchez pas pendant le fonctionnement et juste
après.

- Afin d’éviter tout accident en entreprise, vous devez
respecter les conseils et instructions.

- Assurez l’appareil avec une élingue de sécurité s’il doit
être monté au plafond. Utilisez un système de crochets.
Assurez-vous que personne ne puisse se trouver sous
l’appareil. Il doit être monté à 50 cm au moins de tout
matériau inflammable et à un mètre au moins de toute
surface pour garantir son bon refroidissement.

- Cet appareil contient des LEDs de grande intensité. Ne
regardez pas directement les LEDs pour éviter tout
troubles de la vision.

- N’allumez pas et n’éteignez pas l’appareil de manière
répétée. Cela réduit sa durée de vie.

- Conservez l’appareil hors de la portée des enfants. Ne
laissez pas l’appareil sans surveillance.

- N’utilisez pas d’aérosols pour nettoyer les interrupteurs.
Les résidus créent des dépôts et de la graisse. En cas
de dysfonctionnement, demandez conseil à un
spécialiste.

- Ayez toujours les mains propres pour utiliser l’appareil.

- Ne forcez pas les réglages.

- Si l’appareil est tombé, faites-le toujours vérifier par un
technicien avant de le rallumer.

- Pour nettoyer l’appareil, n’utilisez pas de produits
chimiques qui abîment le revêtement, utilisez
uniquement un tissu sec.

- Tenez toujours l’appareil éloigné de tout équipement
électrique pouvant causer des interférences.

- Pour toute réparation, il faut impérativement utiliser des

pièces d’origine, sinon il y a risque de dommages graves

et / ou de radiations dangereuses.

- Eteignez toujours l’appareil avant de le débrancher du
secteur et de tout autre appareil. Débranchez tous les
cordons avant de déplacer l’appareil.

- Assurez-vous que le cordon secteur n’est pas abîmé si
des personnes viennent à marcher dessus. Avant toute
utilisation, vérifiez son état.

- La tension d’alimentation est de 220-240 V~/50 Hz.
Vérifiez la compatibilité. Si vous voyagez, vérifiez que la

tension d’alimentation du pays est compatible avec
l’appareil.

- Conservez l’emballage d’origine pour pouvoir transporter
l’appareil en toute sécurité.

CE symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant

engendrer une décharge électrique.
CE symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues

et respectées.
NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles

et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie

deviendraient caduques !
NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autoris ée

entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux

autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d’un appareil à
l’autre. Tout droit de modification réservé sans notification préalable.

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la
garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect

des consignes présentes dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect
des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

24

DEBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien

présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil
doit être retourné, faites-le dans l’emballage d’origine.

Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas
immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l’étiquette à l’arrière de l’appareil, le type d’alimentation à utiliser. Vérifiez que la tension d’alimentation
corresponde à celle mentionnée. Toute autre alimentation peut endommager l’appareil. Reliez l’appareil au secteur, il est prêt à
être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d’alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement
relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

INSTALLATION

Attention:

• L’installation de l’appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois
le poids de l’appareil pendant une heure sans aucune déformation.

• L’installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce
second système doit être conçu de telle sorte que aucun élément de l’installation ne puisse tomber si la fixation
principale venait à rompre.

• Assurez-vous que la zone sous l’emplacement de montage ne puisse pas accueillir de public pendant le montage, le
démontage et l’utilisation.

• Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de
l’appareil avant la première mise en service et après tout changement.

• Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de
l’appareil, une fois par an.

• L’appareil doit être installé de telle sorte que personne ne puisse l’atteindre, passer dessous ou être assis.

ATTENTION : Lors de l’installation, tenez compte des normes nationales

respectives ! Seuls des revendeurs et installateurs habilités

peuvent procéder à l’installation.

ATTENTION : Lorsque vous installez l’appareil, assurez-vous qu’il n’y a aucun

matériau fortement inflammable (décorations par exemple) à 0,5
mètres au moins de l’appareil.

25

AFFICHAGE

Le panneau de commande vous permet d’effectuer différents réglages : réglage
de l’adresse de démarrage, gestion d’un programme pré-programmé, lancer un

Reset. Le menu principal est accessible en appuyant sur la touche Mode, vous
pouvez naviguer dans le sous-menu avec la touche Up ou Down.

Appuyez sur la touche Enter pour choisir le menu souhaité.
Vous pouvez modifier la sélection en appuyant sur la touche Up ou Down.

Confirmez la sélection en appuyant sur la touche Enter.
Vous pouvez quitter un mode en appuyant sur la touche Mode. Les fonctions

fournies sont décrits plus loin dans ce manuel.

BRANCHEMENT DMX-512

Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l’entrée DMX du

premier appareil dans une chaîne DMX. Reliez toujours la sortie d’un appareil à l’entrée de l’appareil suivant jusqu’à ce que
tous les appareils soient reliés.

Connecteurs DMX XLR 5 pôles
Certains fabricants utilisent des cordons de transmission DMX-512 5 pôles pour la transmission des données à la place de
cordons 3 pôles. Des appareils avec connexion DMX 5 pôles peuvent être utilisés dans une ligne DMX 3 pôles. Si vous utilisez
des câbles de données 5 pôles dans une ligne 3 pôles, vous devez utiliser un adaptateur. Le tableau ci-dessous présente la
modification du câble.

Conversion XLR 3 pôles en XLR 5 pôles

Conducteur

XLR 3 P femelle (Out)

XLR 5 pôles mâle (In)

Terre / blindage

Pin 1

Pin 1

Data - (- signal)

Pin 2

Pin 2

Data + (+ signal)

Pin 3

Pin 3

Non utilisé

Pin 4 - ne pas utiliser

Non utilisé

Pin - ne pas utiliser

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et
signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.

FONCTIONNEMENT MASTER/SLAVE

Fonctionnement Master/slave
Les appareils en mode Show peuvent être reliés en une chaîne et réglés sur le mode Master / Slave, un appareil Master utilise
un show standalone et gère le comportement des appareils Slave. Deux modes Slave sont disponibles :

• Appareils en mode Slave 1 copient le master.

• Appareils en mode Slave 2 sont synchronisés avec le master mais ont de légères variations de comportement.

Vous devez régler tous les appareils sauf un, sur Slave. Si plus d’un appareil dans la chaîne agit comme Master, vous pouvez
endommager l’appareil ; ces dégâts ne sont pas couverts par la garantie.

Pour faire fonctionner les appareils en mode Master / Slave :

1. Reliez les appareils pour former une chaîne en utilisant un cordon DMX pour relier une prise DMX OUT d’un appareil à la
prise DMX IN de l’appareil suivant.

2. Dans le menu MASTER SLAVE, réglez un appareil sur MASTER et réglez tous les autres appareils sur SLAVE 1 ou
SLAVE 2.

3. Réglez l’appareil Master dans la chaîne pour démarrer un des quatre shows standalone.

4. Réglez tous les appareils dans la chaîne sur Slave 1 ou Slave 2.

26

UTILISATION VIA LE MENU DE GESTION

Pour accéder aux menus de contrôle, appuyez sur la touche MENU. Naviguez dans la structure du menu en utilisant les
touches ENTER, DOWN, et UP. Pour sélectionner une option de menu ou confirmer une sélection, appuyez sur la touche
ENTER. Pour revenir à un niveau supérieur dans la structure du menu, sans faire de modifications, appuyez sur la touche
MENU.

Pour quitter totalement les menus de gestion, appuyez sur la touche MENU et maintenez-la enfoncée.

ADRESSAGE DMX

L’adresse DMX, connue comme canal de démarrage est le premier canal utilisé pour recevoir des instructions d’un contrôleur
DMX. L’appareil est géré en utilisant un minium de 12 canaux DMX (mais a un mode étendu qui utilise plus de canaux). Chaque
appareil géré par DMX doit avoir une adresse DMX réglée. Par exemple, si l’appareil a une adresse DMX de 10, il utilise les

canaux 10 à 22inclus. L’appareil suivant dans la chaîne DMX pourrait être réglé sur l’adresse DMX 23.
Pour un contrôle indépendant, chaque appareil doit être assigné avec ses propres canaux de commande. Deux appareils de
même type peuvent partager la même adresse si vous souhaitez un comportement identique. Le partage d’adresse peut être
utile pour des diagnostics et une gestion symétrique, en particulier en combinaison avec des options de pan et tilt inversés.
Pour régler l’adresse DMX de l’appareil :

1. Dans le menu de contrôle, sélectionnez DMX “ADDR” et appuyez sur ENTER pour confirmer. L’adresse actuelle clignote sur

l’affichage.

2. Utilisez les touches UP et DOWN pour sélectionner une adresse de 1 à 496 (l’adresse top va varier selon le mode DMX de
l’appareil).

3. Appuyez sur ENTER pour confirmer votre sélection.

MODE CANAUX DMX

Vous pouvez gérer l’appareil dans deux modes :
Basique (mode 12 canaux)
Elargi (mode 32 canaux)

Pour le réglage :

1. Sélectionnez le mode “CHNd” MODE et appuyez sur “ENTER”. L’option réglée clignote sur l’affichage.

2. Utilisez les touches UP et DOWN pour sélectionner Basic 16ch (par défaut) ou Extended 21ch.

3. Appuyez sur ENTER pour sauvegarder votre sélection.

FONCTIONNEMENT SANS DMX (DMX STATE)

Le réglage DMX STATE définit le comportement de l’appareil s’il ne reçoit pas de signal DMX. Vous pouvez régler l’appareil
pour accéder au modes Auto Mode, Sound Mode ou black out.

Pour le réglage :

Sélectionnez “SLNd” et appuyez sur “ENTER”. Vous pouvez choisir entre “Mast”, “SL1” et “SL2. Pour utiliser Auto ou Sound
l’appareil doit être réglé sur “Mast”. Si “SL1” ou “SL2” est sélectionné, l’appareil est noir si sans DMX.

2. Utilisez les touches UP et DOWN pour sélectionner “Auto” ou “Sound” et appuyez sur “ENTER”.

3. Si “Auto” est sélectionné, vous pouvez choisir entre 4 programmes automatiques ; sélectionnez votre programme avec les
touches “Down” et “UP” et appuyez sur “ENTER”.

Si “ShNd” (programmes audio) est sélectionné, vous pouvez choisir entre 4 programmes audio ; sélectionnez le programme
avec “Down” et “UP” et appuyez sur “ENTER”.

Note : Si vous utilisez le programme audio, sélectionnez “Soun” et appuyez sur “ENTER”. Vous pouvez choisir entre “ON”
(Sound on / activé) ou “OFF” (Sound off / désactivé) ; utilisez les touches “Down” et “UP” et appuyez sur “ENTER” pour

confirmer.

INVERSION PAN/TILT

Les menus d’inversion PAN INVERSE et d’inversion TILT INVERSE peuvent être utilisés pour inverser la direction du pan et du

tilt. Ces réglages sont utilisés pour des effets symétriques avec de nombreux appareils ou pour coordonner le mouvement des

appareils montés au plafond et utilisés la tête en vas. Pour régler l’inversion Pan :

1. Sélectionnez PAN INVERSE et appuyez sur ENTER pour confirmer. Le mode réglé clignote sur l’affichage.

2. Utilisez les touches DOWN et UP pour sélectionner YES (inversion Pan) ou NO (normal).

3. Appuyez sur ENTER pour sauvegarder votre sélection.
Pour régler l’inversion Tilt :

1. Sélectionnez TILT INVERSE et appuyez sur ENTER pour confirmer. Le mode réglé clignote sur l’affichage.

2. Utilisez les touches DOWN et UP pour sélectionner YES (inversion Tilt) ou NO (normal).

3. Appuyez sur ENTER pour sauvegarder votre sélection.

BACKLIGHT

Pour activer et désactiver l’éclairage de l’affichage du panneau de commande :

1. Sélectionnez LED et appuyez sur ENTER pour confirmer. Le mode en cours clignote sur l’affichage.

2. Utilisez les touches DOWN et UP pour sélectionner ON ou OFF.

3. Appuyez sur ENTER pour sauvegarder votre sélection.

27

AUTO TEST

Pour faire un auto-test de toutes les fonctions de l’appareil :

1. Sélectionnez “TEST” et appuyez sur ENTER.

2. Appuyez sur ENTER, l’appareil démarre le test.

HEURES DE FONCTIONNEMENT

Pour afficher le compteur d’heures de fonctionnement de l’appareil, sélectionnez “HOUR“ et appuyez sur ENTER. L’affichage
indique le nombre d’heures de fonctionnement de l’appareil depuis sa fabrication. Appuyez sur MENU pour quitter.

VERSION FIRMWARE

Pour afficher la version actuelle du firmware, sélectionnez “UER“ et appuyez sur “ENTER“. L’affichage indique la version du
firmware de l’appareil. Appuyez sur MENU pour quitter.

RESET

L’appareil réinitialise ses moteurs à chaque fois que vous l’allumez mais vous pouvez également réinitialiser les moteurs de
l’appareil manuellement depuis le panneau de commande et par DMX. Pour effectuer une réinitialisation manuelle depuis le
panneau de commande, déroulez jusqu’à RESET et appuyez sur ENTER pour réinitialiser ou appuyez sur MENU pour quitter

sans faire de réinitialisation. Cette procédure dure 20 secondes environ. Ensuite, l’appareil revient à son état avant la
réinitialisation.
Les moteurs peuvent être également réinitialisés par DMX en utilisant le canal Special Function.

REGLAGE POSITION DE DEPART (MENU OFFSET)

Si la tête de l’appareil ne revient pas correctement à la position d’origine, même après un reset, vous pouvez régler la position

de départ en définissant des offset.
Pour faire un réglage depuis le panneau de commande :

1. Réinitialisez les moteurs comme décrits ci-dessus.

2. Toujours en mode Menu, appuyez sur ENTER et maintenez la touche enfoncée plus de 3 secondes pour entrer dans le
mode Offset.

3. Utilisez les touches DOWN et UP pour choisir la fonction PAN ou TILT à régler.

4.Utilisez les touches Up et DOWN pour régler la position de départ de l’effet.

5. Appuyez sur ENTER pour sauvegarder votre sélection (ou appuyez sur MENU pour quitter sans sauvegarder les
changements).

Le réglage Offet / la calibration de l’appareil peut se faire également par DMX en utilisant le canal Special Function.

REMPLACEMENT DU FUSIBLE

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à
débrancher l’appareil.
Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.
Etape 2: Retirez l’ancien fusible.
Etape 3: Placez le nouveau fusible dans le porte-fusible.
Etape 4: Remettez le porte-fusible dans le boîtier.

NETTOYAGE

Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux
optimal. La fréquence de nettoyage dépend de l’environnement d’utilisation : de la poussière, fumée ou un environnement très
sale peuvent générer une accumulation importante de salissures sur les optiques.

• Assurez-vous que personne ne se trouve sous l’emplacement d’installation pendant le nettoyage.

• Les boîtiers, fixations et éléments d’installation (plafond, structures, suspensions) ne doivent présenter aucune

déformation.

• Le cordon secteur ne doit pas présenter de dommage ; si un problème est détecté, il doit être immédiatement être
remplacé.

• Pour protéger l’appareil de toute surchauffe, les ventilateurs et ouïes d’aération doivent être nettoyés tous les mois.

• L’intérieur de l’appareil doit être nettoyé tous les ans avec un compresseur.

• Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel.

• Séchez correctement tous les éléments.

• Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.

ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié.

28

POLSKI

Gratulujemy zakupu urządzenia marki BeamZ. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc
wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć
uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie
przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed użyciem skonsultuj się ze specjalistą. Podczas

pierwszego użycia urządzenie może wydzielić
specyficzny zapach. To zupełnie normalne, zniknie po

chwili.

- Urządzenie posiada podzespoły przewodzące prąd. Nie
otwieraj obudowy urządzenia.

- Nie umieszczaj metalowych obiektów ani płynów w

urządzeniu. Może to spowodować porażenie prądem lub
uszkodzenie sprzętu.

- Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik
itd. Nie umieszczaj urządzenia na wibrującej
powierzchni. Nie zasłaniaj kanałów wentylacyjnych.

- Urządzenie nie jest przeznaczone do ciągłej pracy.

- Pamiętaj, aby nie uszkodzić przewodu zasilającego.

Uszkodzony przewód zasilający może spowodować
porażenie prądem lub uszkodzenie sprzętu.

- Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij
za wtyczkę, nie za kabel.

- Nie wtykaj kabla mając mokre dłonie.

- Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony,
musi być wymieniony przez wykwalifikowaną osobę.

- Jeśli urządzenie jest uszkodzone na tyle, że widoczne są

części wewnętrzne, nie podłączaj sprzętu do gniazdka,
ani go nie uruchamiaj. Skontaktuj się z dystrybutorem.
Nie podłączaj urządzenia do opornika bądź dimmera.

- Aby uniknąć porażenia prądem, nie wystawiaj
urządzenia na działanie warunków atmosferycznych ani
na wilgoć.

- Sprzęt może być naprawiany tylko w autoryzowanym
serwisie.

- Podłączaj urządzenie do uziemionego źródła zasilania
(220-240Vac/50Hz) z bezpiecznikiem 10-16A.

- Podczas burzy lub w sytuacjach, gdy urządzenie nie jest

używane przez dłuższy czas, odłącz je od gniazdka.
Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie
używasz.

- Jeśli urządzenie nie było używane przez dłuższy czas,
może wystąpić kondensacja. Pozwól na to, aby sprzęt
osiągnął temperaturę pokojową. Nigdy nie używaj w
wilgotnych pomieszczeniach, bądź na zewnątrz.

- Podczas użytkowania znacznie wzrasta temperatura
obudowy. Nie dotykaj jej w czasie pracy, bądź
natychmiast po wyłączeniu urządzenia.

- Aby uniknąć wypadków w pracy, wykonuj polecenia
zawarte w tej instrukcji.

- Zabezpiecz urządzenie dodatkowym łańcuchem

bezpieczeństwa. Używaj wysokiej jakości haków.
Upewnij się, że nikt nie stoi w pobliżu okolicy montażu.
Montuj sprzęt w odległości co najmniej 50cm od
materiałów łatwopalnych i zachowuj co najmniej 1m
wolnej przestrzeni z każdej strony, aby zapewnić
odpowiednie chłodzenie

- Urządzenie posiada diody LED wysokiej mocy. Nie patrz
bezpośrednio na diody, aby nie uszkodzić wzroku.

- Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to
jego żywotność.

- Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez
opieki.

- Nie używaj spray’ów do czyszczenia przełączników. To

powoduje osiadanie się kurzu oraz tłuszczu. W
przypadku usterki zasięgnij rady u specjalisty. Obsługuj
urządzenie mając czyste ręce.

- Nie naciskaj przycisków z zbyt dużą siłą.

- Jeśli urządzenie upadnie, przed kolejnym włączeniem
zawsze musi być sprawdzone przez wykwalifikowanego
technika.

- Nie używaj chemikaliów do czyszczenia obudowy.

Niszczą one lakier. Dokonuj czyszczenia za pomocą

suchej szmatki.

- Trzymaj z dala od innej elektroniki, która może
spowodować zakłócenia.

- Podczas serwisu używaj tylko oryginalnych części. W

innym przypadku może nastąpić poważne uszkodzenie
sprzętu, lub niebezpieczne promieniowanie.

- Wyłącz urządzenie przed wyciągnięciem kabla
zasilającego. Odłącz wszystkie kable przed
przenoszeniem sprzętu.

- Upewnij się, że nikt nie uszkodzi kabla zasilającego.
Sprawdź przed każdym użyciem, czy kabel zasilający nie

nosi znamion uszkodzenia.

- Urządzenie może pracować przy napięciu 220-

240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź,
czy możesz je bezpiecznie podłączyć do prądu.

- Zachowaj oryginalny karton, aby móc transportować
urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie
jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być
przeczytane oraz uwzględnione w codziennym użytkowaniu.

NIE PATRZ BEZPOŚREDNIO NA SOCZEWKĘ. Może to spowodować uszkodzenie wzroku. Stroboskop może
spowodować atak epilepsji!

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje
utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.
WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych.

Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych
urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń

spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu

oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

29

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan
techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek
element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy
niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu.

Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie
temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza
się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika
instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

INSTALACJA

Uwaga:

• Instalacja urządzenia powinna być przeprowadzona na konstrukcji, która jest w stanie utrzymać 10-krotność wagi
sprzętu przez godzinę bez żadnych deformacji.

• Instalacja musi być zawsze dodatkowo zabezpieczona, np. linką bezpieczeństwa. Dodatkowe zabezpieczenie musi
być skonstruowane w taki sposób, że żaden element instalacji nie spadnie w przypadku awarii głównego

zabezpieczenia.

• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych podczas montażu, demontażu oraz serwisu.

• Operator musi się upewnić, że wszelkie instalacje są zaakceptowane przez eksperta przez użytkowaniem sprzętu.

Takie instalacje muszą być kontrolowane co najmniej raz na rok.

• Urządzenie powinno być zamontowane w miejscu niedostępnym dla osób postronnych.

UWAGA: Respektuj normy bezpieczeństwa dotyczące instalacji urządzenia.

Instalacja może być przeprowadzona przez wykwalifikowanego
pracownika bądź dystrybutora!

UWAGA: Podczas instalacji urządzenia upewnij się, że w pobliżu (0,5m od

urządzenia) nie znajdują się materiały łatwopalne (np. dekoracje).

30

WYŚWIETLACZ

Panel sterowania oferuje kilka funkcjonalności: możesz łatwo ustawić
adresowanie DMX, włączyć gotowe programy lub zresetować urządzenie. Menu
główne jest dostępne po naciśnięciu przycisku Mode. Możesz się poruszać w
menu za pomocą przycisków Up oraz Down.

Naciśnij Enter, aby wybrać pożądany tryb.
Możesz zmienić wybór naciskając Up oraz Down. Potwierdź każdorazowo nowy

wybór naciskając Enter.
Możesz opuścić tryb naciskając Mode. Funkcje urządzenia są opisane w dalszej

części instrukcji.

POŁĄCZENIE DMX512

Jeśli używasz standardowego sterownika DMX, możesz podłączyć pierwsze urządzenie w łańcuchu do wyjścia DMX w
sterowniku. Zawsze podłączaj urządzenia w łańcuchu DMX szeregowo (jak na poniższym obrazku).

Złącza 5-pin XLR DMX.
Niektórzy producenci używają 5-pinowych gniazd DMX zamiast gniazd 3-pinowych. Takie urządzenia mogą być podłączone do
standardowego łańcucha DMX. Trzeba zastosować jednak specjalny adapter. Tabelka poniżej wyjaśnia prawidłową konwersję
sygnału z wtyku 5-pinowego na wtyk 3-pinowy.

3-Pin XLR to 5-Pin XLR Conversion

Przewód

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Ekran/masa

Pin 1

Pin 1

Sygnał -

Pin 2

Pin 2

Sygnał +

Pin 3

Pin 3

nie używany

Pin 4 – nie używany

nie używany

Pin 5 – nie używany

W ostatnie urządzenie w łańcuchu DMX musi być wpięty terminator. Terminator jest to wtyk XLR, w którym 2 oraz 3 pin są
połączone ze sobą opornikiem 120 Ohm.

TRYB MASTER/SLAVE

Tryb Master/slave

Urządzenia w “Show Mode” mogą być połączone w łańcuch i ustawione w trybie master/slave, w którym głowica w trybie master
kontroluje zachowanie głowic w trybie “slave”
Dostępne są dwa tryby pracy slave:

• Ruchoma głowa w trybie Slave 1 odwzorowuje dokładnie pracę urządzenia z trybu master.

• Ruchoma głowa w trybie Slave 2 synchronizuje się z trybem master, ale zachowuje różnego rodzaju własne wariacje w

obrębie narzuconego programu.

Wszystkie urządzenia z wyjątkiem jednego należy ustawić w tryb slave. Jeśli więcej niż w jednej głowicy zostanie przypisana
funkcja master, może to spowodować uszkodzenie urządzeń I jest równoznaczne z utrata gwarancji.

By ruchome głowy działały w trybie master/slave:

1. Połącz sprzęt w łańcuch używając przewodu DMX (łączenie pomiędzy DMX OUT jednego urządzenia, a DMX IN kolejnego

itd.)

2. W menu MASTER/SLAVE ustaw jedno urządzenie jako MASTER a pozostałe jako SLAVE 1 bądź SLAVE 2.

3. Ustaw urządzenie MASTER w jeden z czterech zaprogramowanych automatycznych programów.

4. Ustaw wszystkie urządzenia w tryb SLAVE 1 lub SLAVE 2.

31

NAWIGACJA PO MENU

By uzyskać dostęp do menu naciśnij przycisk MENU. Poruszaj się po menu za pomocą przycisków DOWN, UP oraz ENTER.
Wybrać konkretną opcje, należy potwierdzić wybór przyciskiem ENTER. By powrócić do poprzedniej kategorii bez dokonywania
żadnych zmian, naciśnij przycisk MENU. By całkowicie opuścić menu, naciśnij I przytrzymaj przycisk MENU.

ADRESOWANIE DMX

Adres DMX, znany również jako kanał startowy jest to pierwszy kanał używany do odbioru komend ze sterownika DMX.
Urządzenie wymaga sterownika z ilością przynajmniej 12 kanałów. Każdy sprzęt sterowany przez DMX, musi mieć swój własny
adres. Przykładowo – jeśli głowica potrzebuje 10 kanałów, a jej adres to 10, to zajmuje na sterowniku kanały od 10 do 22
włącznie. Kolejne urządzenie w łańcuchu DMX może być w tym przypadku adresowane na 23 kanał.
Dla niezależnej kontroli, każde urządzenie musi być przypisane do konkretnych kanałów. Jeśli zależy nam na sterowaniu
dwoma identycznymi urządzeniami w ten sam sposób, można je zaadresować na ten sam kanał. Może to być pomocne przy
diagnozowaniu problemów ze sterowaniem oraz przy symetrycznej kontroli obu urządzeń, szczególnie w przypadku sterowania

w trybie pan/tilt.

By ustawić urządzeniu adres DMN, należy:

1. W menu wybrać DMX “ADDR” I nacisnąć ENTER w celu potwierdzenia. Aktualny adres wyświetli się na ekranie.

2. Użyj przycisków UP I DOWN by wybrać jeden z adresów – od 1 do 496 (najwyższy z adresów zależy od konkretnego
ustawienia trybu pracy urządzenia)

3. Naciśnij ENTER by potwierdzić wybór.

TRYB DMX CHANNEL

W trybie DMX, urządzenie można kontrolować na dwa sposoby:

• Podstawowy (12 kanałów)

• Rozszerzony (32 kanałów)

W celu ustawienia trybu pracy:

1. Wybierz “CHNd” MODE I naciśnij ENTER. Aktualny tryb wyświetli się na ekranie.

2. Użyj przycisków UP I DOWN by wybrać “basic” bądź “extended”

3. Naciśnij ENTER by zatwierdzić wybór.

TRYBY PRACY BEZ DMX

Ustawienia DMX STATE determinują zachowanie urządzenia gdy traci sygnał z kontrolera DMX. Sprzet może wtedy pracować
w trybie Auto, Sound bądź pozostać wygaszony

By ustawić jedną z opcji, należy:

1. Wybrać “SLNd” i nacisnąć ENTER. Pojawi się opcja wyboru pomiędzy “Mast”, “SL1”, “SL2”. By głowa pracowała w trybie
Auto bądź Sound, należy wybrać “Mast”, w przypadku dokonania innego wyboru, urządzenie po utraceniu połączenia ze

sterownikiem DMX pozostanie wygaszone.

2. Użyj przycisków DOWN I UP by wybrać pomiędzy Auto a Sound I naciśnij ENTER w celu potwierdzenia.

3. W przypadku wyboru trybu “Auto” pojawi się możliwość ustawienia jednego z czterech dostępnych programów

automatycznych.

4. W przypadku wyboru trybu “Sound” (ShNd na wyświetlaczu) pojawi się możliwość ustawienia jednego z czterech programów
dźwiękowych.

UWAGA! W przypadku używania programu dźwiękowego, wybierz “Sound” i zatwierdź przyciskiem ENTER. Pojawi się opcja
wyboru “OFF” (praca bez dźwięku) oraz ON. Użyj DOWN I UP do ustawienia oraz ENTER do zatwierdzenia swojej decyzji.

STEROWANIE PAN/TILT

PAN INVERSE oraz TILT INVERSE to przydatne funkcje, niezbędne by uzyskać efekt symetrii. Działają one na zasadzie

odwrócenia kierunku sterowania ruchu w osi pionowej oraz poziomej.

By ustawić inwersję należy:

1. Wybrać z menu PAN INVERSE. Aktualny status pojawi się na wyświetlaczu po kliknięciu ENTER.

2. Użyj DOWN I UP by wybrać YES (włączona inwersja) lub NO.

3. Naciśnij ENTER by zatwierdzić wybór.

1. Wybrać z menu TILT INVERSE. Aktualny status pojawi się na wyświetlaczu po kliknięciu ENTER.

2. Użyj DOWN I UP by wybrać YES (włączona inwersja) lub NO.

3. Naciśnij ENTER by zatwierdzić wybór.

32

WŁ/WYŁ TYŚWIETLACZ

By wyłączyć tylny wyświetlacz należy:

1. Wybrać z menu pozycję “LED” i nacisnąć ENTER.

2. Używając przycisków DOWN I UP, wybrać pomiędzy YES a NO (wyświetlacz wygaszony).

3. Zatwierdź wybór używając przycisku ENTER.

AUTO TEST

By wykonać kompleksowy test wszystkich funkcji urządzenia, należy:

1. Wybrać “TEST” z opcji w menu

2. Nacisnąć ENTER w celu uruchomienia programu testowego

CZAS PRACY

By wyświetlić łączny czas pracy urządzenia, wybierz “HOUR” I naciśnij ENTER. Na wyświetlaczu pokaże się łączna ilość godzin
pracy od czasu wyprodukowania urządzenia. Naciśnij MENU, by wyjść z trybu “HOUR”.

WERSJA OPROGRAMOWANIA

By wyświetlić aktualną wersję oprogramowania, wybierz “UER” I naciśnij ENTER. Na wyświetlaczu pojawi się aktualna wersja
oprogramowania urządzenia. Naciśnij MENU, by wyjść z trybu “UER”.

RESET

Silnik urządzenia automatycznie resetuje się za każdym razem gdy sprzęt zostaje włączony, ale istnieje też możliwość
dokonania resetu przy pracującym sprzęcie. By wymusić restart urządzenia z wbudowanego panelu sterowania, wybierz z
menu “RESET” I naciśnij ENTER. Procedura restartu trwa około 20 sekund. Silnik urządzenia może być również zresetowany
ze sterownika DMX, przy użyciu kanału funkcji specjalnych.

USTAWIENIE POZYCJI POCZĄTKOWEJ

Jeżeli urządzenie nie powraca do odpowiedniej pozycji wyjściowej nawet po restarcie, istnieje możliwość ustawienia jej,
dokonując kalibracji.
By skalibrować głowicę należy:

1. Zresetować silnik urządzenia używając sposobu z zakładki “RESET”

2. Przytrzymać ENTER przez 3-5 sekund by wejść w tryb “Offset”

3. Użyj DOWN I UP by wybrać ustawienia PAN lub TILT.

4. Użyj DOWN I UP, do ustawienia poprawnej pozycji wyjściowej.

5. Naciśnij ENTER by zapisać ustawienia, bądź MENU by wyjść do menu bez zapisywania zmian.
Kalibracja może być wykonana również z poziomu sterownika DMX, używając kanału funkcji specjalnych.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika
wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.
Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.
Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

CZYSZCZENIE URZĄDZENIA

Czyszczenie wewnętrznej oraz zewnętrznej soczewki oraz/lub lusterek musi być przeprowadzane systematycznie, aby
zapewnić najlepszą moc świecenia. Częstotliwość konserwacji zależy od środowiska, w jakim urządzenie jest użytkowane:
wilgoć, dym oraz kurz mogą spowodować akumulację nieczystości na optykach.

• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych.

• Obudowy, miejsca montażu oraz konstrukcje powinny być wolne od jakichkolwiek deformacji.

• Kable zasilające powinny być w doskonałym stanie oraz powinny być wymienione natychmiast w przypadku

jakiegokolwiek defektu.

• Aby zabezpieczyć urządzenie przed przegrzaniem, wentylatory (jeśli takie są) oraz kanały wentylacyjne powinny być
czyszczone raz na miesiąc.

• Wnętrze urządzenie powinno być czyszczone corocznie za pomocą odkurzacza.

• Do czyszczenia sprzętu należy używać miękkiej szmatki oraz zwykłego płynu do mycia szyb.

• Ostrożnie osuszaj części.

• Dokonuj czyszczenia zewnętrznej soczewki co najmniej co miesiąc. Wewnętrzne soczewki powinny być czyszczone co

30/60 dni.

UWAGA: Wewnętrzne czyszczenie powinno być przeprowadzane przez wykwalifikowaną osobę.

33

MENU / MENÜ / MENÚ

Mode

Programming

Description

DMX address

DMX Address (1-512)

Fixture DMX address setting

Channel mode

12 Channel

32 Channel

Slave mode

Master mode

Fixture acts as master

Slave 1

Slave copies master

Slave 2

Slave synced by master

Show model

Show 1--4

Select stand-alone program

Auto model

Auto 1—4 (speed 0—9)

Sound model

On/off

Toggle music trigger for stand-alone operation

Sound sense

0-100 from slow to fast

Microphone sensitivity for music trigger

LED Screen

Screen LED lighting YES/NO

Toggle display panel backlight

Display

Forward/ Backward

Pan Inversion

YES

Invert pan control

NO

Normal pan control

Tilt Inversion

YES

Invert tilt control

NO

Normal tilt control

Test

testing

Hour

Fixture work hours 0---9999

Fixture operating hours counter

Software version

Ver

Currently installed firmware version

Reset

Force a fixture reset

DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX /
CANAUX DMX / KANAŁY DMX / DMX KANÁLY

12 Channel mode

Channel

Function

Value

Description

1

Pan 0°~ 540°

000-255

Adjust Pan motor movement

2

Tilt 0°~ 210°

000-255

Adjust Tilt motor movement

3

Dimmer

000-255

Dimming from dark to bright

4

Strobe

000-008

No function

009-255

Strobe slow to fast

5

Colours
000-255

Red 0 to 100%

6

000-255

Green 0 to 100%

7

000-255

Blue 0 to 100%

8

000-255

White 0 to 100%

9

SMD Chase
000-127

Colour Macro

128-255

Colour chase

10

Chase speed

000-255

Colour chase speed slow to fast

11

Pan & Tilt speed

000-255

Speed slow to fast

12

Mode
000-199

No function

200-209

Reset

210-239

No function

240-255

Sound action

34

32 Channels mode

Channel

Function

Value

Description

1

Pan 0°~ 540°

000-255

Adjust Pan motor movement

2

Pan Fine

000-255

Adjust Pan fine motor movement

3

Tilt 0°~ 210°

000-255

Adjust Tilt motor movement

4

Tilt Fine

000-255

Adjust Tilt fine motor movement

5

Dimmer

000-255

Master dimmer 0-100%

6

Strobe
000-008

No function

009-255

Strobe from slow to fast

7

Colour
000-255

Red 0-100%

8

000-255

Green 0-100%

9

000-255

Blue 0-100%

10

000-255

White 0-100%

11

SMD Section 1
000-255

Red 0-100%

12

000-255

Green 0-100%

13

000-255

Blue 0-100%

14

SMD Section 2
000-255

Red 0-100%

15

000-255

Green 0-100%

16

000-255

Blue 0-100%

17

SMD Section 3
000-255

Red 0-100%

18

000-255

Green 0-100%

19

000-255

Blue 0-100%

20

SMD Section 4
000-255

Red 0-100%

21

000-255

Green 0-100%

22

000-255

Blue 0-100%

23

SMD Section 5
000-255

Red 0-100%

24

000-255

Green 0-100%

25

000-255

Blue 0-100%

26

SMD Section 6
000-255

Red 0-100%

27

000-255

Green 0-100%

28

000-255

Blue 0-100%

29

SMD Chase
000-127

Colour Macro

128-255

Colour chase

30

Chase speed

000-255

Colour chase speed slow to fast

31

Pan & Tilt speed

000-255

Speed slow to fast

32

Mode
000-199

No function

200-209

Reset

210-239

No function

240-255

Sound action

35

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE
DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES /
SPECYFIKACJA TECHNICZNA

Rated voltage : 100-240V, 50/60Hz, 0.8-0.4A
LED : 60W
Fuse : F2A
DMX Channels : 12 or 32 Channels
Pan movement : 540°
Tilt movement : 210°
Function : DMX, Auto, Sound active and Master-Slave.
Dimensions per unit : 150 x 160 x 235mm

Weight (per unit) : 3.0 kg
The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can

be changed without prior notice.

The products referred to in this manual conform to the European Community Directives to which they are subject:

• Low Voltage (LVD) 2014/35/EU

• Electromagnetic Compatibility (EMC) 2014/30/EU

• Restriction of Hazardous Substances (RoHS) 2011/65/EU

36

Specifications and design are subject to change without prior notice.

www.tronios.com

Copyright © 2018 by Tronios The Netherlands
