3

MAB 855

DEUTSCH

Inhaltsverzeichnis

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . .4

Verwendungshinweise ..............4

Urheberrecht . . . . . . . . . . . . . . . . . . . . . .4

Aufbau der Warnhinweise . . . . . . . . . . . .5

Bestimmungsgemäße Verwendung .....6

Haftungsbeschränkung . . . . . . . . . . . . . .6

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . .7

Grundlegende Sicherheitshinweise . . . . .7

Gefahr durch elektrischen Strom . . . . . . .8

Verletzungsgefahr . . . . . . . . . . . . . . . . . .9

Vermeidung von Beschädigungen . . . . .10

Sicherheitseinrichtungen . . . . . . . . . . . . 11

Persönliche Schutzausrüstung ........12

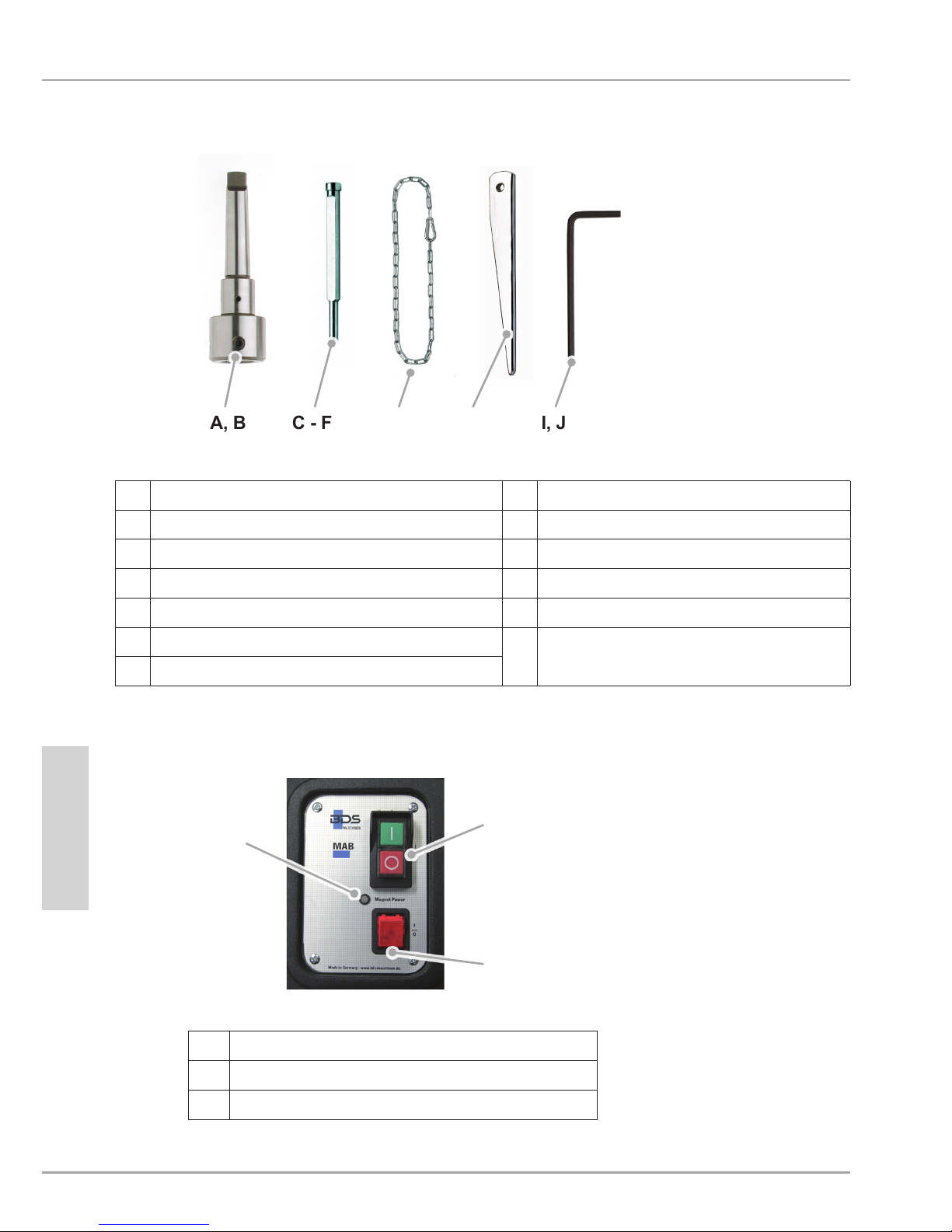

Bestandteile/Lieferumfang . . . . . . . . .13

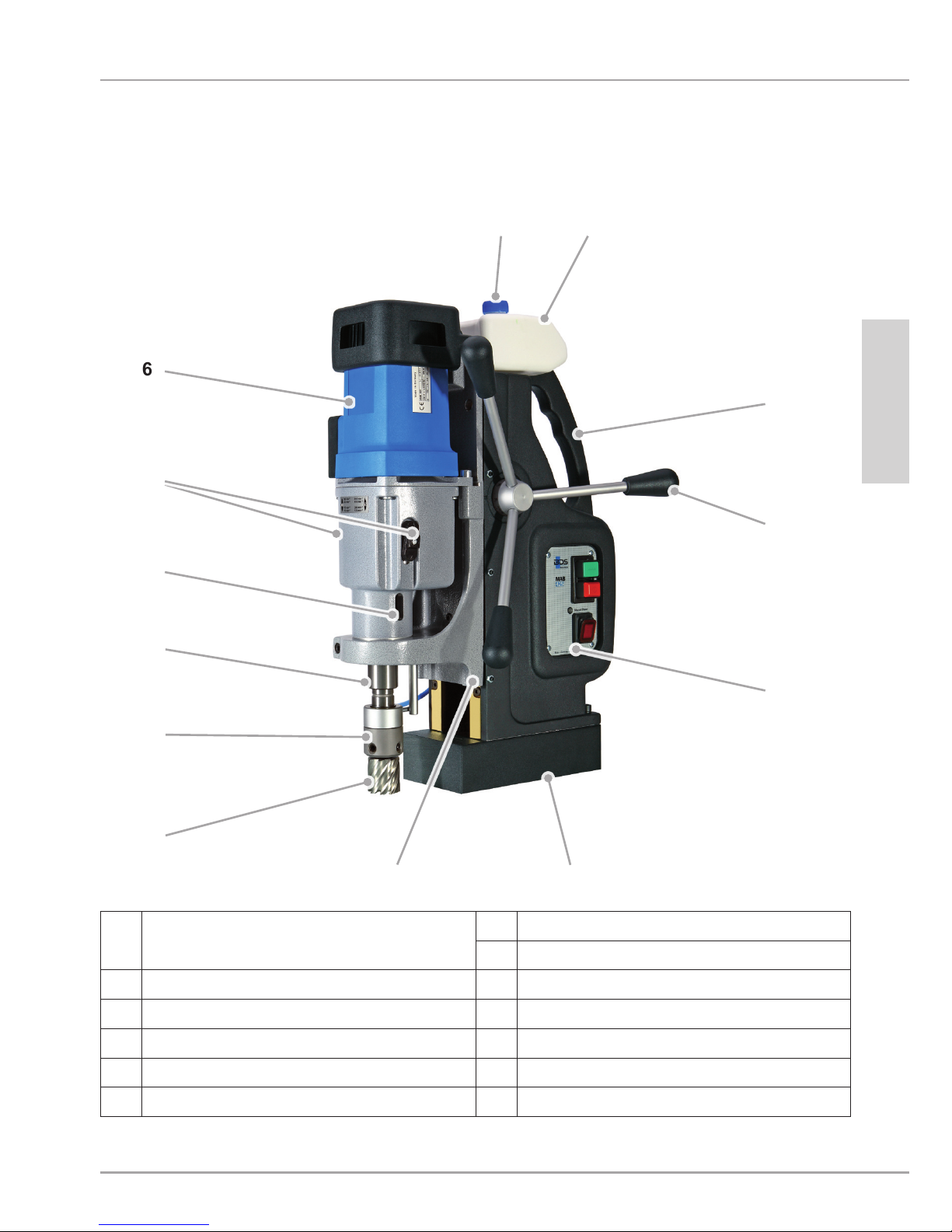

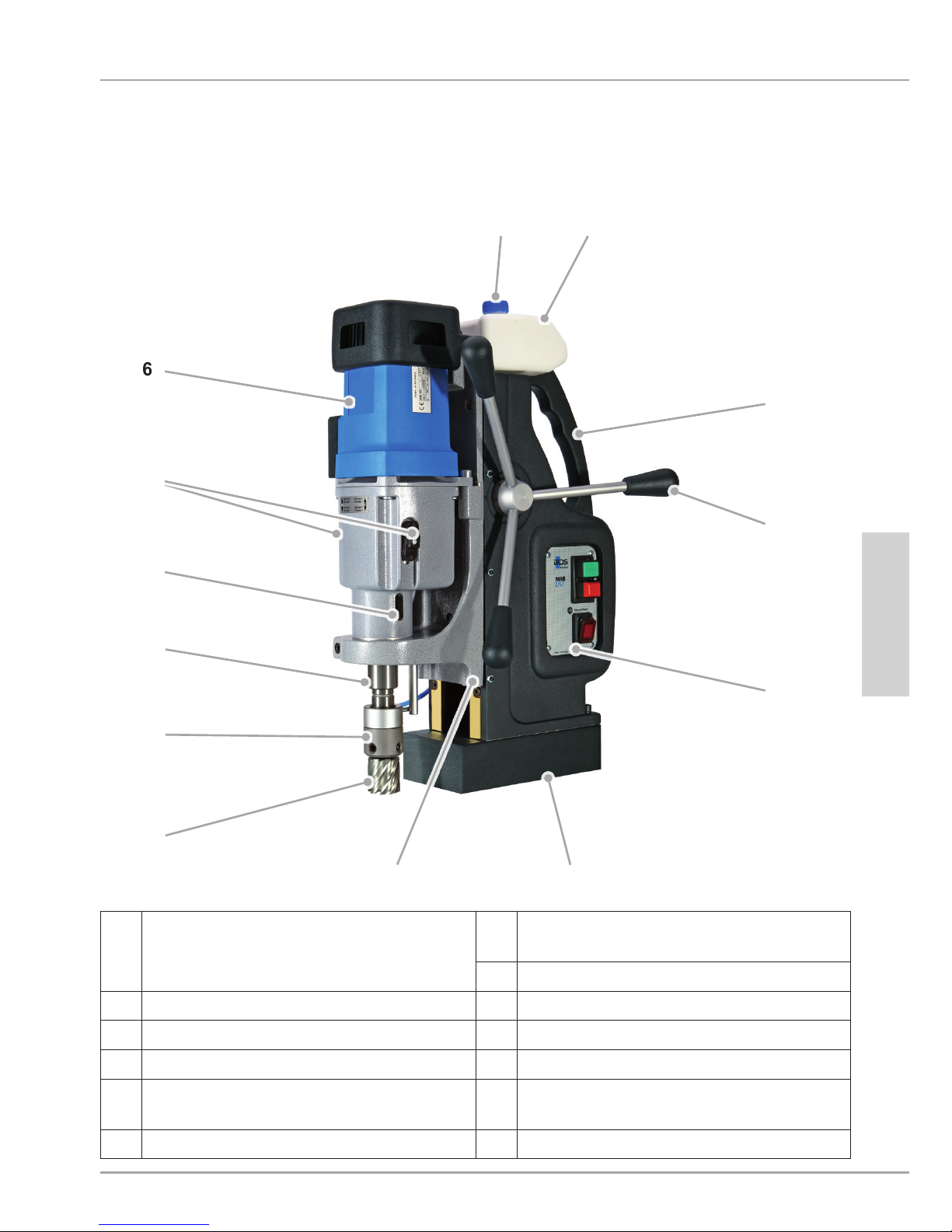

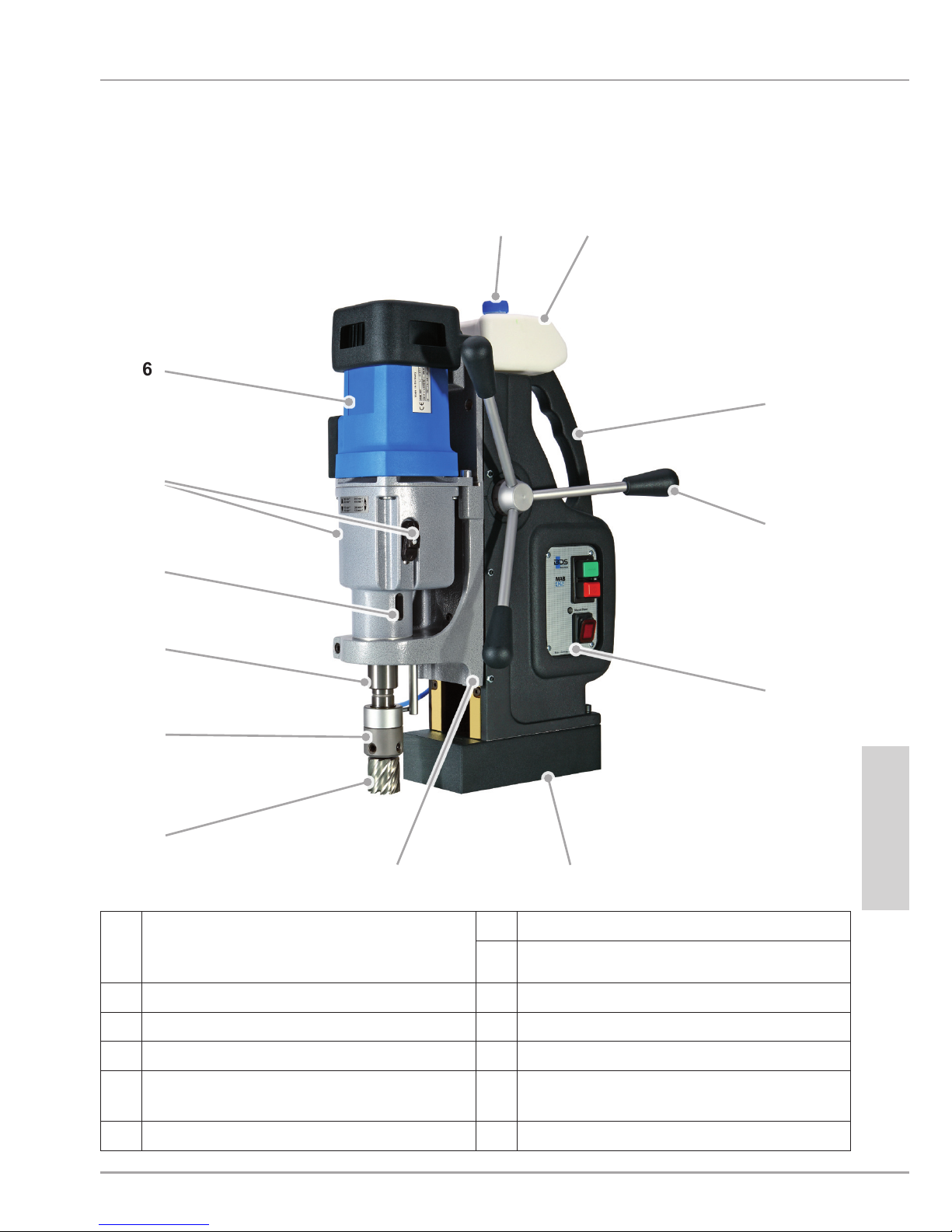

Maschinenübersicht ................13

Lieferumfang . . . . . . . . . . . . . . . . . . . . .14

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . .14

Vor dem Erstgebrauch .............15

Transportinspektion . . . . . . . . . . . . . . . .15

Vorbereitungen ...................15

Zusätzliche Sicherungsmaßnahmen bei

bestimmten Arbeiten ................15

Beschaffenheit des Untergrundes prüfen .

16

Werkzeug einsetzen ................17

Verwendung .....................20

Haftmagnet ein-/ausschalten . . . . . . . . .20

Maschine ein-/ausschalten ...........21

Drehzahlbereich wählen .............21

Bohren mit der Maschine ............22

Behebung von Blockaden ..........23

Reinigung . . . . . . . . . . . . . . . . . . . . . . .24

Nach jeder Verwendung .............24

Wartung .........................25

Führung des Maschinenschlittens

nachstellen .......................25

Kohlebürsten auswechseln . . . . . . . . . .25

Kundendienst/Service . . . . . . . . . . . . . .25

Störungsbehebung . . . . . . . . . . . . . . .26

Störungsursachen und -behebung .....26

Lagerung/Entsorgung . . . . . . . . . . . . .27

Lagerung . . . . . . . . . . . . . . . . . . . . . . . .27

Entsorgung .......................27

Anhang . . . . . . . . . . . . . . . . . . . . . . . . .28

Technische Daten ..................28

EG-Konformitätserklärung . . . . . . . . . . .29

4

Vorwort

MAB 855

DEUTSCH

Vorwort

Mit dem Kauf dieser Maschine haben Sie sich für ein Qualitäts­produkt entschieden, welches hinsichtlich Technik und Robustheit
für die hohen Anforderungen im professionellen Alltag ausgelegt
ist.

Lesen Sie alle hier enthaltenen Informationen, damit Sie mit der
Maschine schnell vertraut werden und ihre Funktionen in vollem
Umfang nutzen können.

Diese Maschine dient Ihnen viele Jahre lang, wenn Sie sie sach-

gerecht behandeln und pegen.

Verwendungshinweise

Diese Betriebsanleitung ist Bestandteil der Magnet-Kernbohrma­schine MAB 855 (nachfolgend als Maschine bezeichnet) und gibt
Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit,
den bestimmungsgemäßen Gebrauch und die Pege der Maschi­ne.

Die Betriebsanleitung muss ständig in der Nähe der Maschine
verfügbar sein. Sie ist von jeder Person zu lesen und anzuwen­den, die mit der Bedienung, Störungsbehebung und/oder Reini­gung der Maschine beauftragt ist.

Bewahren Sie diese Betriebsanleitung auf und geben Sie diese
mit der Maschine an Nachbesitzer weiter.

Urheberrecht

Dieses Dokument ist urheberrechtlich geschützt.

Jede Vervielfältigung bzw. jeder Nachdruck, auch auszugsweise,
sowie die Wiedergabe der Abbildungen, auch im veränderten
Zustand, ist nur mit schriftlicher Zustimmung des Herstellers
gestattet.

5

Verwendungshinweise

MAB 855

DEUTSCH

Aufbau der Warnhinweise

In der vorliegenden Betriebsanleitung werden folgende Warnhin­weise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine
drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies
zum Tod oder zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um die ►
Gefahr des Todes oder schwerer Verletzungen von Perso­nen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine
mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies
zu Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um ►
Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen
möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sach­schäden führen.

Die Anweisungen in diesem Warnhinweis befolgen, um ►
Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die ►
den Umgang mit der Maschine erleichtern.

6

Verwendungshinweise

MAB 855

DEUTSCH

Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für Bohrarbeiten in magnetische
und nicht magnetische Metalle innerhalb der in den technischen
Daten angegebenen Grenzen bestimmt.

Eine andere oder darüber hinaus gehende Benutzung gilt als
nicht bestimmungsgemäß.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von der Maschine können bei nicht bestimmungsgemäßer Ver­wendung und/oder andersartiger Nutzung Gefahren ausgehen.

Die Maschine ausschließlich bestimmungsgemäß verwen- ►
den.

Die in dieser Betriebsanleitung beschriebenen Vorgehens- ►
weisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungs­gemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

HINWEIS

Achten Sie bei gewerblicher Nutzung auf die Einhaltung der ►
Unfallverhütungsvorschriften und der Betriebssicherheitsver­ordnung.

Haftungsbeschränkung

Alle in dieser Betriebsanleitung enthaltenen technischen Informa­tionen, Daten und Hinweise für die Inbetriebnahme, den Betrieb

und die Pege entsprechen dem letzten Stand bei Drucklegung.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund
von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer
Verwendung, unsachgemäßen Reparaturen, unerlaubt vorge­nommener Veränderungen oder Verwendung nicht zugelassener
Ersatz- und Zubehörteile, Werkzeuge und Schmiermittel.

7

Sicherheit

MAB 855

DEUTSCH

Sicherheit

ACHTUNG

Beim Gebrauch von Elektrowerkzeugen müssen zum
Schutz gegen elektrischen Schlag, Verletzungs- und Brand­gefahr die folgenden grundsätzlichen Sicherheitsmaßnah­men beachtet werden!

Grundlegende Sicherheitshinweise

Verwenden Sie die Maschine nicht in feuer- oder explosions- ■
gefährdeter Umgebung.

Personen, die aufgrund ihrer körperlichen, geistigen oder ■
motorischen Fähigkeiten nicht in der Lage sind, die Maschine
sicher zu bedienen, dürfen die Maschine nur unter Aufsicht
oder Anweisung durch eine verantwortliche Person benutzen.

Personen mit Herzschrittmacher oder anderen medizinischen ■
Implantaten dürfen diese Maschine nicht verwenden.

Kindern ist die Benutzung der Maschine nicht gestattet. ■
Kontrollieren Sie die Maschine und die Anschlussleitung vor ■

der Verwendung auf äußere sichtbare Schäden. Nehmen Sie
eine beschädigte Maschine nicht in Betrieb.

Prüfen Sie vor Beginn der Arbeiten den ordnungsgemäßen ■
Zustand der Sicherheitskette und die Funktion der Schalter
der Maschine.

Lassen Sie Reparaturen an der Anschlussleitung nur von einer ■
Elektrofachkraft durchführen.

Lassen Sie Reparaturen an der Maschine nur von einer auto- ■
risierten Fachwerkstatt oder vom Werkskundendienst durch­führen. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.

Eine Reparatur der Maschine während der Garantiezeit darf ■
nur von einem vom Hersteller autorisierten Kundendienst vor­genommen werden, andernfalls erlischt der Garantieanspruch.

Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- ■
tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass
die Sicherheitsanforderungen erfüllt werden.

8

Sicherheit

MAB 855

DEUTSCH

Lassen Sie die Maschine während des Betriebes nicht unbe- ■
aufsichtigt.

Lagern Sie die Maschine an einem trockenen, temperierten ■
Ort außerhalb der Reichweite von Kindern.

Die Maschine nicht im Freien stehen lassen und keiner Feuch- ■
tigkeit aussetzen.

Achten Sie auf ausreichende Beleuchtung des Arbeitsplatzes ■
(>300 Lux).

Verwenden Sie keine leistungsschwachen Maschinen für ■
schwere Arbeiten.

Achten Sie auf Sauberkeit am Arbeitsplatz. ■
Halten Sie die Maschine sauber, trocken und frei von Öl und ■

Fett.
Befolgen Sie die Hinweise zur Schmierung und Kühlung des ■

Werkzeuges.

Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom!
Beim Kontakt mit unter Spannung stehenden Leitungen

oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Ge­fährdung durch elektrischen Strom zu vermeiden:

Öffnen Sie nicht das Gehäuse der Maschine. Werden span- ►
nungsführende Anschlüsse berührt besteht Stromschlagge­fahr.

Tauchen Sie die Maschine oder den Netzstecker niemals in ►
Wasser oder andere Flüssigkeiten.

Verwenden Sie ausschließlich Verlängerungsleitungen oder ►
Kabeltrommeln mit einem Kabelquerschnitt von 1,5 mm².

Verwenden Sie nur Verlängerungsleitungen, die für den ►
Einsatzort zugelassen sind.

Kontrollieren Sie den Zustand der Verlängerungsleitung ►
regelmäßig und ersetzen Sie diese, wenn sie beschädigt ist.

Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. ►
Rohre, Radiatoren, Stahlträger), um die Gefahr des Strom­schlages bei einem Defekt zu verringern.

9

Sicherheit

MAB 855

DEUTSCH

Verletzungsgefahr

WARNUNG

Verletzungsgefahr bei unsachgemäßem Umgang mit der
Maschine!

Beachten Sie die folgenden Sicherheitshinweise, um sich oder
andere nicht zu verletzen:

Betreiben Sie die Maschine nur mit der in dieser Anleitung ►
angegebenen Schutzausrüstung (siehe Kapitel Persönliche
Schutzausrüstung).

Tragen Sie bei laufender Maschine ► keine Schutzhandschu-
he. Der Handschuh kann von der Bohrmaschine erfasst und
von der Hand gerissen werden. Es droht der Verlust eines
oder mehrerer Finger.

Losen Schmuck vor Beginn der Arbeiten ablegen. Tragen ►
Sie bei langen Haaren ein Haarnetz.

Schalten Sie die Maschine vor jedem Werkzeugwechsel und ►
vor jeder Wartung und Reinigung aus. Warten Sie, bis die
Maschine nicht mehr dreht.

Ziehen Sie vor jedem Werkzeugwechsel und vor jeder War- ►
tung und Reinigung den Netzstecker aus der Steckdose, um
ein unbeabsichtigtes Anlaufen der Maschine zu verhindern.

Greifen Sie während des Betriebes nicht in das laufende ►
Werkzeug. Späne nur bei still stehender Maschine entfer­nen. Zum Entfernen der Späne Schutzhandschuhe tragen.

Bei Arbeiten auf einem Gerüst muss der Bediener mit einem ►
Auffanggurt gesichert werden, da die Maschine bei einem
Stromausfall einen gefährlichen Pendelschlag ausführen
kann.

Prüfen Sie vor jeder Verwendung den sicheren Halt des ►
Elektromagneten auf dem Untergrund (siehe Kapitel Vorbe-
reitungen).

Sichern Sie die Maschine mit der beigefügten Sicherheits- ►
kette bei Arbeiten in schräger oder senkrechter Position und
bei Überkopfarbeiten. Die Maschine kann herabfallen, wenn
der Magnet gelöst wird oder die Spannung ausfällt.

Prüfen Sie vor jeder Verwendung den sicheren Sitz des ►
Werkzeuges (siehe Kapitel Werkzeug einsetzen).

Lassen Sie die Anschlussleitung nicht über Ecken hängen ►
(Stolperdrahteffekt).

10

Sicherheit

MAB 855

DEUTSCH

Vermeidung von Beschädigungen

ACHTUNG

Mögliche Sachschäden bei unsachgemäßem Umgang mit
der Maschine!

Beachten Sie die folgenden Hinweise, um Sachschäden zu
vermeiden:

Vergleichen Sie vor dem Anschließen der Maschine die ►
Anschlussdaten (Spannung und Frequenz) auf dem Typen­schild mit denen des Elektronetzes. Diese Daten müssen
übereinstimmen, damit keine Schäden an der Maschine
auftreten.

Tragen Sie die Maschine immer am Handgriff; nicht an der ►
Anschlussleitung.

Ziehen Sie die Anschlussleitung immer am Netzstecker aus ►
der Steckdose, nicht an der Netzleitung.

Quetschen Sie die Anschlussleitung nicht ein. ►
Setzen Sie die Anschlussleitung weder Hitze noch chemi- ►

schen Flüssigkeiten aus.
Ziehen Sie die Anschlussleitung nicht über scharfe Kanten ►

oder heiße Oberächen.

Verlegen Sie die Anschlussleitung so, dass sie nicht vom ►
drehenden Teil der Maschine erfasst und aufgewickelt wer­den kann.

11

Sicherheit

MAB 855

DEUTSCH

Sicherheitseinrichtungen

Wiederanlaufschutz

HINWEIS

Die Maschine stoppt automatisch, wenn der Haltemagnet ►
abgeschaltet wird oder ein Stromausfall eintritt.

Um ein unerwartetes Anlaufen der Maschine beim Wiederein­schalten des Haltemagneten oder bei Rückkehr der Stromver­sorgung zu verhindern (Wiederanlaufschutz), muss die Maschine
über den Ein-/Ausschalter erneut eingeschaltet werden.

Magnetindikator

Der Magnetindikator dient zur optischen Kontrolle der Magnet­haltekraft.

Magnetindikator leuchtet ■ GRÜN:
Die Magnethaltekraft entspricht den Mindestanforderungen.
Die Bearbeitung kann erfolgen.

Magnetindikator leuchtet ■ ROT:
Die Magnethaltekraft ist nicht ausreichend. Es darf keine Bear­beitung mit der Maschine erfolgen. Dies kann der Fall sein bei

zu geringer Materialstärke, unebener Oberäche oder durch

Lack-, Zunder- oder Zinkschichten.

Rutschkupplung

Für den Fall einer Blockierung wird das Getriebe durch eine
Rutschkupplung geschützt.

12

Sicherheit

MAB 855

DEUTSCH

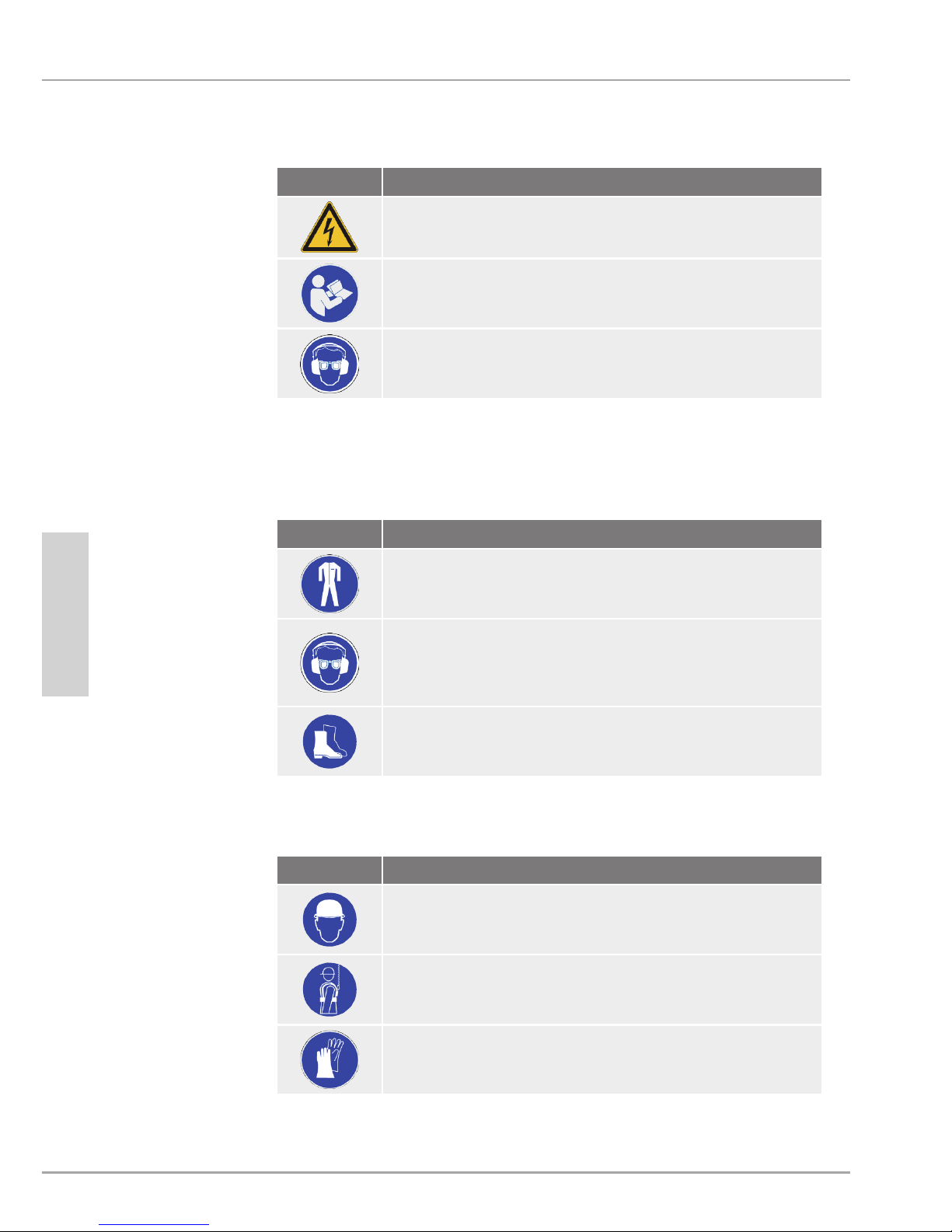

Symbole auf der Maschine

Die auf der Maschine angebrachten Symbole haben folgende
Bedeutung:

Symbol Bedeutung

Stromschlaggefahr!

Vor Beginn der Arbeiten Betriebsanleitung lesen!

Schutzbrille und Gehörschutz tragen!

Persönliche Schutzausrüstung

Folgende Schutzausrüstung bei allen Arbeiten mit der Maschine
tragen:

Symbol Bedeutung

Eng anliegende Arbeitsschutzkleidung mit geringer
Reißfestigkeit

Schutzbrille zum Schutz der Augen vor umher ie­genden Teilen und Flüssigkeiten und Gehörschutz in
Umgebungen mit Geräuschemissionen >80 dB(A)

Sicherheitsschuhwerk zum Schutz vor herab fallen­den Gegenständen

Folgende Schutzausrüstung bei besonderen Arbeiten zusätzlich
tragen:

Symbol Bedeutung

Schutzhelm zum Schutz des Kopfes vor herab fallen­den Gegenständen

Auffanggurt anlegen bei Absturzgefahr

Arbeitshandschuhe zum Schutz vor Verletzungen

13

Bestandteile/Lieferumfang

MAB 855

DEUTSCH

Bestandteile/Lieferumfang

Maschinenübersicht

11

9

87

5

3

13

12

4

2

10

1

6

1 Kernbohrer

(nicht im Lieferumfang enthalten)

7 Einfüllstutzen für Schneidöl

8 Schneidölbehälter
2 Industrieaufnahme MK3/Weldon 9 Handgriff
3 Spindelkonus MK3 10 Handhebel
4 Öffnung für Austreiber 11 Bedienfeld
5 4-Gang-Getriebe mit Umschaltung 12 Magnetfuß
6 Antriebsmotor 13 Maschinenschlitten und Führung

14

Bestandteile/Lieferumfang

MAB 855

DEUTSCH

Lieferumfang

A, B C - F G H I, J

Maschine MAB 855 (ohne Abbildung) G Sicherheitskette
A Industrieaufnahme MK3/Weldon 19 mm H Austreiber MK3
B Industrieaufnahme MK3/Weldon 32 mm I Winkelschraubendreher 5 mm
C Auswerferstift ZAK 075 J Winkelschraubendreher 6 mm
D Auswerferstift ZAK 090 Transportkoffer (ohne Abbildung)
E Auswerferstift ZAK 100 Betriebsanleitung/Garantiekarte

(ohne Abbildung)

F Auswerferstift ZAK 120

Bedienfeld

21

22

23

21 Ein-/Ausschalter Motor
22 Ein-/Ausschalter Magnet
23 Magnetindikator

15

Vor dem Erstgebrauch

MAB 855

DEUTSCH

Vor dem Erstgebrauch

Transportinspektion

Die Maschine wird standardmäßig mit den im Kapitel Bestandtei­le/Lieferumfang angegebenen Komponenten geliefert.

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtba- ►
re Schäden. Melden Sie eine unvollständige oder beschä­digte Lieferung umgehend Ihrem Händler/Lieferanten.

Vorbereitungen

In diesem Kapitel erhalten Sie wichtige Hinweise zu den notwen­digen Vorbereitungen vor dem Beginn der Arbeiten.

Zusätzliche Sicherungsmaßnahmen bei bestimmten Arbeiten

Bei den nachfolgend aufgeführten Arbeiten sind zusätzliche
Sicherheitsvorkehrungen zu treffen:

Nicht waagerechte Arbeitsposition

WARNUNG

Verletzungsgefahr durch Herabfallen der Maschine.

Bei Arbeiten in schräger oder senkrechter Lage oder Überkopf
muss die Maschine mit der mitgelieferten Sicherheitskette (G)
gegen Herabfallen gesichert werden.

Prüfen Sie die Sicherheitskette vor Verwendung auf ein- ►
wandfreie Funktion. Eine beschädigte Sicherheitskette darf
nicht verwendet werden. Tauschen Sie eine beschädigte
Sicherheitskette sofort aus.

Bringen Sie die Sicherheitskette so an, dass sich die Ma- ►
schine beim Abrutschen vom Bediener weg bewegt.

Legen Sie die Sicherheitskette möglichst spielfrei um den ►
Handgriff der Maschine.

Prüfen Sie vor Beginn der Arbeiten den sicheren Sitz der ►
Sicherheitskette und des Verschlusses.

Verwenden Sie die im Kapitel ► Persönliche Schutzausrüs-
tung angegebene Schutzausrüstung.

16

Vorbereitungen

MAB 855

DEUTSCH

Arbeit auf einem Gerüst

WARNUNG

Absturzgefahr durch plötzliche Pendelbewegung der Ma­schine.

Bei Arbeiten auf einem Gerüst kann die Maschine beim An­laufen oder bei Stromausfall eine plötzliche Pendelbewegung
ausführen.

Sichern Sie die Maschine mit der beiliegenden Sicherheits- ►
kette (G).

Sichern Sie sich gegen Absturz durch Anlegen eines Auf- ►
fanggurtes.

Beschaffenheit des Untergrundes prüfen

Die Magnethaftkraft ist abhängig von der Beschaffenheit des
Untergrundes. Die Haftkraft wird durch Farb-, Zink- und Zunder­schichten sowie Rost stark vermindert.

Folgende Voraussetzungen muss der Untergrund erfüllen, damit
eine ausreichende Magnethaftung hergestellt werden kann:

Der Untergrund muss magnetisch sein. ■

Die Haftäche und der Magnetfuß (12) müssen sauber und ■

fettfrei sein.

Die Haftäche muss frei von Unebenheiten sein. ■

HINWEIS

Reinigen Sie den Untergrund und den Magnetfuß (12) der ►
Maschine vor Verwendung.

Entfernen Sie Unebenheiten und losen Rost vom Unter- ►
grund.

BDS bietet im Zubehörprogramm spezielle Haltevorrichtun- ►
gen an.

Die beste Haftwirkung wird auf kohlenstoffarmen Stahl mit einer
Stärke von mindestens 20 mm erreicht.

17

Vorbereitungen

MAB 855

DEUTSCH

Stahl mit geringer Dicke

Zum Bohren in Stahl mit geringer Dicke muss eine zusätzliche
Stahlplatte (Mindestabmessung: 100 x 200 x 20 mm) unter dem
Werkstück angebracht werden. Sichern Sie die Stahlplatte gegen
Herabfallen.

NE-Metalle oder Werkstücke mit unplaner Oberäche

Zum Bohren in NE-Metalle oder bei Werkstücken mit unplaner

Oberäche muss eine spezielle Haltevorrichtung verwendet

werden.

HINWEIS

BDS bietet im Zubehörprogramm spezielle Spannvorrichtun- ►
gen für Rohre und nicht magnetische Werkstoffe an.

Werkzeug einsetzen

Die Maschine ist mit einer MK-Werkzeugaufnahme ausgestattet.
Je nach Art des zu verwendenden Werkzeuges müssen entspre­chende Bohrfutter, Schnellspannsysteme oder Adapter eingesetzt
werden.

Werkzeug Zu verwendende Werkzeugaufnahme

Werkzeuge mit
Konus MK3

Werkzeug direkt in den Spindelkonus (3)
einsetzen.

Werkzeuge mit
Konus MK2

Reduzierhülse MK3:2 verwenden
(im Zubehör erhältlich).

Werkzeuge mit
Weldonschaft 19 mm

Industrieaufnahme MK3/Weldon 19 mm (A)
verwenden.

Werkzeuge mit
Weldonschaft 32 mm

Industrieaufnahme MK3/Weldon 32 mm (B)
verwenden.

Werkzeuge mit
geradem Schaft

Bohrfutter mit Kegeldorn MK3/B16 verwen­den (im Zubehör erhältlich).

18

Vorbereitungen

MAB 855

DEUTSCH

Sicherheitshinweise

WARNUNG

Verletzungsgefahr!

Verwenden Sie keine beschädigten, verunreinigten oder ►
abgenutzten Werkzeuge.

Führen Sie Werkzeugwechsel nur bei ausgeschalteter und ►
still stehender Maschine durch. Ziehen Sie den Netzstecker
aus der Steckdose.

Prüfen Sie nach dem Einsetzen den sicheren Sitz des ►
Werkzeugs.

Verwenden Sie nur für diese Maschine passendes Werk- ►
zeug, Adapter und Zubehör.

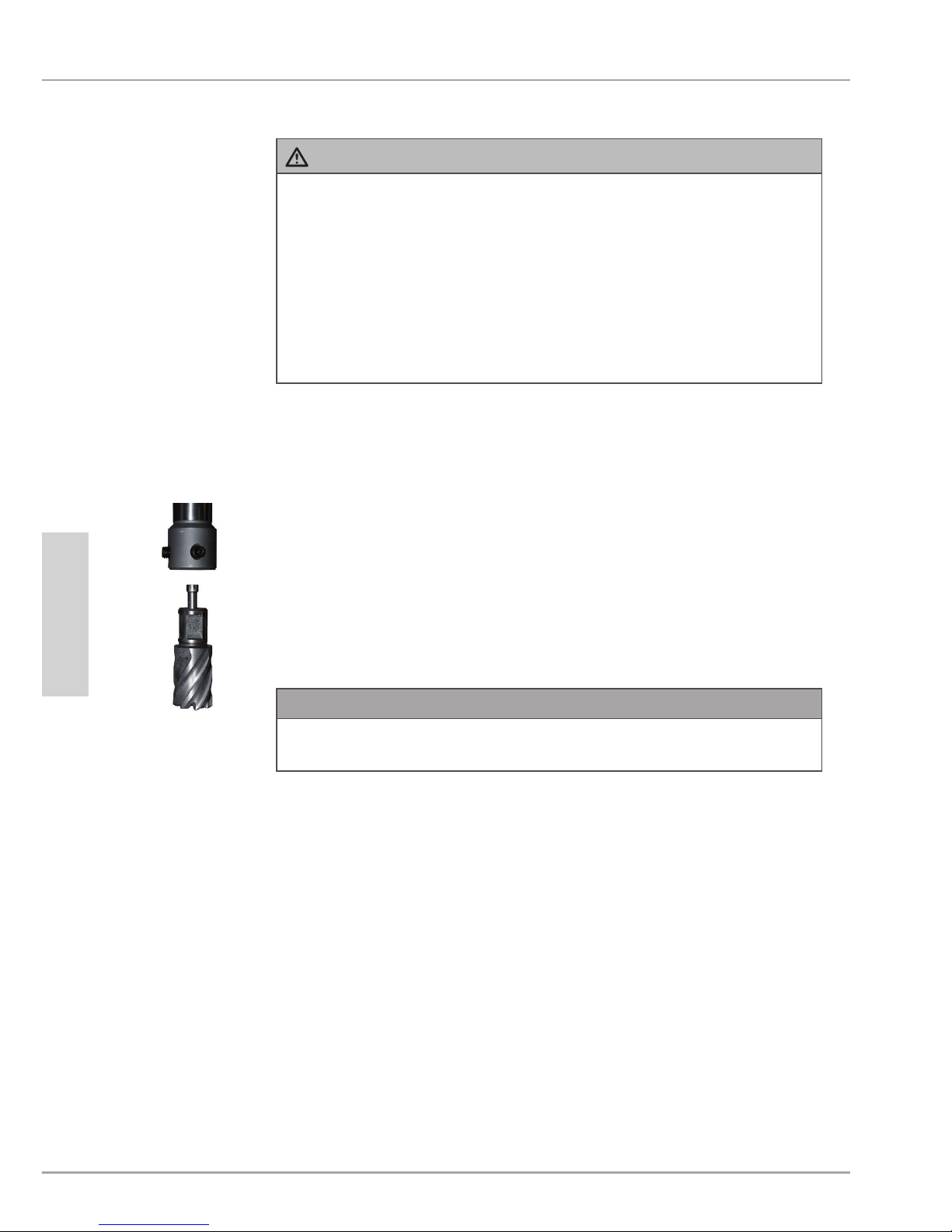

Weldon-Industrieaufnahme

Werkzeug einsetzen

Setzen Sie die Industrieaufnahme MK3/Weldon (A oder B) in 
den Spindelkonus (3) der Maschine ein.

Säubern Sie vor dem Einsetzen den Weldonschaft des 
Werkzeuges und die Werkzeugaufnahme.

Lösen Sie beide Inbusschrauben in der Werkzeugaufnahme 
(A, B) mit dem mitgelieferten Werkzeug (I).

Setzen Sie das Werkzeug in die Werkzeugaufnahme (A, B) 
ein.

HINWEIS

Vor dem Einsetzen eines Kernbohrers den passenden Aus- ►
werferstift (C-F) einsetzen.

Drehen Sie beide Schrauben in der Werkzeugaufnahme (A, 
B) mit dem mitgelieferten Werkzeug (I) fest.

Werkzeug entnehmen

Lösen Sie beide Schrauben in der Werkzeugaufnahme (A, 
B) mit dem mitgelieferten Werkzeug (I) und nehmen Sie das
Werkzeug nach unten heraus.

19

Vorbereitungen

MAB 855

DEUTSCH

MK-Werkzeug-/Industrieaufnahme

Werkzeug-/Industrieaufnahme einsetzen

Säubern Sie vor dem Einsetzen den Schaft des Werkzeuges, 
Adapters oder der Industrieaufnahme und den Spindelko­nus (3) der Maschine.

Setzen Sie das Werkzeug von unten in den Spindelkonus (3) 
der Maschine ein.

HINWEIS

Bei Verwendung von Werkzeugen/Adaptern mit Konus MK2 ►
Reduzierhülse MK3:2 einsetzen.

Werkzeug entnehmen

Drehen Sie das Werkzeug, bis der Austreiber (H) in die Öff- 
nung für den Austreiber (4) rutscht.

Das Werkzeug mit dem Austreiber (H) aushebeln oder mit 
einem Schlag gegen den Austreiber das Werkzeug lösen.

Bohrfutter verwenden

Bohrfutter einsetzen

Stecken Sie das Bohrfutter auf den Kegeldorn und setzen 
Sie die Kombination in den Spindelkonus (3) der Maschine
ein. Gegebenenfalls eine Reduzierhülse verwenden.

Öffnen Sie das Bohrfutter und setzen Sie das Werkzeug in 
das Bohrfutter ein.

Drehen Sie das Bohrfutter von Hand zu und ziehen Sie das 
Bohrfutter mit dem Spannschlüssel fest.

Bohrfutter entnehmen

Lösen Sie das Bohrfutter mit dem Spannschlüssel und ent- 
nehmen Sie das Werkzeug.

WARNUNG

Verletzungsgefahr!

Ziehen Sie das Bohrfutter nur mit dem dafür vorgesehenen ►
Spannschlüssel fest.

Entnehmen Sie nach dem Spannen/Entspannen immer den ►
Spannschlüssel aus dem Bohrfutter.

20

Verwendung

MAB 855

DEUTSCH

Verwendung

Haftmagnet ein-/ausschalten

Haftmagnet einschalten

ACHTUNG

Schalten Sie den Haftmagneten nur ein, wenn die Maschine ►
auf einem magnetischen Untergrund steht, um eine Überhit­zung des Magneten zu verhindern.

 Schalten Sie den Schalter (22) ein. Die Kontrollleuchte im

Schalter (22) leuchtet.

 Prüfen Sie die Magnethaltekraft mit dem Magnetindika-

tor (23). Bei ausreichender Magnethaltekraft leuchtet die
Kontrollleuchte MAGNET POWER (23) grün. Leuchtet die
Kontrollleuchte MAGNET POWER (23) rot, steht nicht genü­gend Magnethaltekraft zur Verfügung.

ACHTUNG

Die maximale Magnethaltekraft steht erst nach dem Ein- ►
schalten des Motors zur Verfügung.

Haftmagnet ausschalten

 Sichern Sie die Maschine am Handgriff (9), um ein Abrut-

schen der Maschine zu verhindern.
Schalten Sie den Schalter (22) aus. Die Kontrollleuchte im 

Schalter (22) erlischt.

21

Verwendung

MAB 855

DEUTSCH

Maschine ein-/ausschalten

 Schalten Sie die Maschine am Ein-/Ausschalter (21) mit dem

grünen Knopf ein (I) und mit dem roten Knopf aus (O).

HINWEIS

Die Maschine lässt sich nur einschalten, wenn zuvor der ►
Haftmagnet eingeschaltet wurde.

Lassen Sie eine stark erhitzte Maschine zur Kühlung im ►
Leerlauf ca. 2 Minuten nachlaufen.

Die Maschine schaltet sich bei Stromausfall oder Abschalten ►
des Haftmagneten automatisch aus.

Drehzahlbereich wählen

ACHTUNG

Die Umschaltung des Getriebes nur im Stillstand der Ma- ►
schine durchführen.

Die Maschine verfügt über ein Getriebe mit vier mechanischen
Getriebestufen. Die Einstellung der Getriebstufe erfolgt über die
beiden Wahlhebel (5) seitlich am Getriebe.

Zur Einstellung der Getriebestufe stellen Sie bei ausgeschal- 
teter Maschine die beiden Wahlhebel (5) gemäß untenste­hender Tabelle auf die gewünschte Drehzahl.

Getriebestufe Lastdrehzahl

Wahlhebel

links rechts

1. Gang

110 min

-1

▼ ▲

2. Gang

175 min

-1

▼ ▼

3. Gang

245 min

-1

▲ ▲

4. Gang

385 min

-1

▲ ▼

HINWEIS

Wählen Sie den Drehzahlbereich in Abhängigkeit von Werk- ►
stoff und Bohrdurchmesser.

22

Verwendung

MAB 855

DEUTSCH

Bohren mit der Maschine

Bohren mit Spiralbohrern

Zum Bohren mit Spiralbohrern gehen Sie wie folgt vor:

Setzen Sie Spiralbohrer mit MK-Konus von unten in den 
Spindelkonus (3) der Maschine ein.

Setzen Sie Spiralbohrer mit geradem Schaft nach Montage 
des Bohrfutters in das Bohrfutter ein.

Platzieren Sie die Maschine am Einsatzort, richten Sie sie 
aus und schalten Sie den Haftmagneten ein.

Wählen Sie die geeignete Drehzahl und schalten Sie die 
Maschine ein.

HINWEIS

Beachten Sie die folgenden Hinweise beim Bohrvorgang mit
Spiralbohrern:

Bei zu großem Druck kann der Bohrer ausglühen und die ►
Maschine kann überlastet werden.

Achten Sie auf einen regelmäßigen Spanabuss. Bei größe- ►
ren Bohrtiefen den Span brechen.

Bohren mit Kernbohrern

Zum Bohren mit Kernbohrern gehen Sie wie folgt vor:

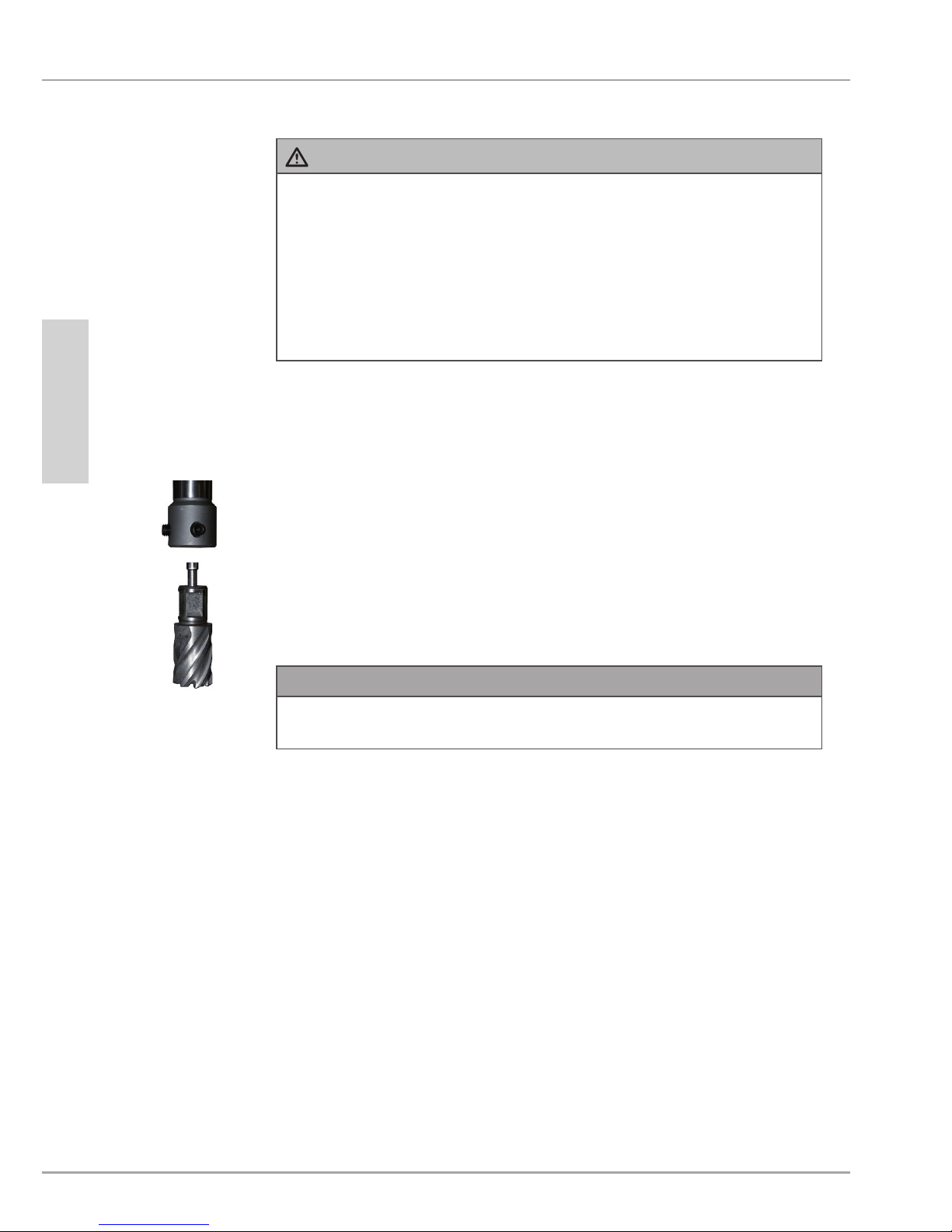

Für Kernbohrer mit Weldonschaft 19 mm montieren Sie das 
Industrieaufnahme (A).

Für Kernbohrer mit Weldonschaft 32 mm montieren Sie die 
Industrieaufnahme (B).

Schließen Sie die Kühlschmiereinrichtung an. 
Setzen Sie den passenden Auswerferstift in den Kernbohrer 

ein und setzen Sie den Kernbohrer in die Werkzeugaufnah­me ein.

Platzieren Sie die Maschine am Einsatzort, richten Sie sie 
aus und schalten Sie den Haftmagneten ein.

Wählen Sie die geeignete Drehzahl und schalten Sie die 
Maschine ein.

23

Behebung von Blockaden

MAB 855

DEUTSCH

HINWEIS

Beachten Sie die folgenden Hinweise beim Bohrvorgang mit
Kernbohrern:

Das Bohren mit Kernbohrern erfordert keinen großen ►
Kraftaufwand. Bei größerem Druck beschleunigt sich der
Bohrvorgang nicht. Der Bohrer nutzt schneller ab und die
Maschine kann überlastet werden.

Verwenden Sie die an der Maschine angebrachte Kühl- ►
schmiereinrichtung mit Hochleistungsschneidöl BDS 5000.

Bei Arbeiten über Kopf kann die Kühlschmiereinrichtung ►
nicht verwendet werden. Benutzen Sie in diesem Fall das
Hochleistungsfettspray ZHS 400. Sprühen Sie den Bohrer
vor dem Bohren von Innen und Außen mit Fettspray ein. Bei
größeren Bohrtiefen diesen Vorgang wiederholen.

Achten Sie auf einen regelmäßigen Spanabuss. Bei größe- ►
ren Bohrtiefen den Span brechen.

Behebung von Blockaden

WARNUNG

Schnittgefahr an gebrochenen Werkzeugteilen oder Spä­nen.

Vor Beginn der Arbeiten Schutzhandschuhe anziehen. ►

Bei Blockade durch Bruch des Werkzeuges:

Maschine ausschalten. Netzstecker aus der Steckdose 
ziehen.

Maschinenschlitten mit Handhebel in obere Position bringen. 
Defektes Werkzeug austauschen. Späne entfernen. 

Bei sonstiger Blockade:

Maschine am Motorschalter ausschalten. Haftmagnet einge- 
schaltet lassen.

Maschinenschlitten mit Handhebel in obere Position bringen. 
Späne entfernen und Werkzeug prüfen. 

24

Reinigung

MAB 855

DEUTSCH

Reinigung

WARNUNG

Schalten Sie die Maschine vor jeder Wartung und Reinigung ►
aus und ziehen Sie den Netzstecker aus der Steckdose.

Bei Verwendung von Druckluft zur Reinigung Schutzbrille ►
und Schutzhandschuhe tragen und andere Personen im
Arbeitsbereich schützen.

ACHTUNG

Tauchen Sie die Maschine niemals in Wasser oder andere ►
Flüssigkeiten.

Nach jeder Verwendung

Entfernen Sie das eingesetzte Werkzeug. 
Entfernen Sie Späne und Kühlmittelreste. 
Reinigen Sie das Werkzeug und die Werkzeugaufnahme an 

der Maschine.
Reinigen Sie die Führung des Maschinenschlittens. 
Verpacken Sie die Maschine und das Zubehör wieder im 

Transportkoffer.

25

Wartung

MAB 855

DEUTSCH

Wartung

WARNUNG

Gefahr durch unsachgemäße Reparaturen!

Durch unsachgemäße Reparaturen können erhebliche Gefah­ren für den Benutzer und Schäden an der Maschine entstehen.

Reparaturen an Elektrogeräten dürfen nur vom Werkskun- ►
dendienst oder von Fachleuten durchgeführt werden, die
vom Hersteller geschult sind.

Führung des Maschinenschlittens nachstellen

Sollte die Führung des Maschinenschlittens (13) Spiel aufweisen,
muss diese nachgestellt werden. Gehen Sie dazu wie folgt vor:

Lösen Sie die Klemmschrauben. 
Ziehen Sie gleichmäßig die Stellschrauben nach. 
Drehen Sie die Klemmschrauben wieder fest. 

Kohlebürsten auswechseln

Der Austausch der Kohlebürsten darf nur durch BDS oder eine
autorisierte Fachwerkstatt erfolgen. Bei eigenmächtigen Repara­turen erlischt der Garantieanspruch.

Kundendienst/Service

Bei Fragen zum Kundendienst/Service wenden Sie sich an BDS.
Wir nennen Ihnen Ihren nächstgelegenen Service-Partner.

26

Störungsbehebung

MAB 855

DEUTSCH

Störungsbehebung

Störungsursachen und -behebung

Fehler Mögliche Ursache Behebung

Der Motor startet nach
dem Betätigen des Ein/
Aus-Schalters nicht oder
bleibt während des Be­triebs stehen.

Stecker nicht eingesteckt. Stecker einstecken.

Sicherungsautomat abge­schaltet.

Sicherungsautomat einschal­ten.

Der Haftmagnet ist nicht
eingeschaltet.

Haftmagnet einschalten.

Der Sicherungsautomat
in der Elektroverteilung
springt heraus.

Zu viele Geräte am selben
Stromkreis angeschlossen.

Anzahl der Geräte im Strom­kreis reduzieren.

Maschine ist defekt. Kundendienst benachrichtigen.

Der Haftmagnet funktio­niert nicht.

Magnet nicht eingeschaltet. Magnet einschalten.

Keine magnetische Ober-

äche.

Geeigneten Sockel verwenden.

Die Schmierung funktio­niert nicht.

Kein Schmiermittel vorhan­den.

Schmiermittel einfüllen.

Hahn zugedreht. Hahn öffnen.

Anschlussnippel verstopft. Behälter und Nippel reinigen.

HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, ►
wenden Sie sich bitte an den Kundendienst.

27

Lagerung/Entsorgung

MAB 855

DEUTSCH

Lagerung/Entsorgung

Lagerung

Sollten Sie die Maschine längere Zeit nicht benötigen, reinigen
Sie sie wie im Kapitel Reinigung beschrieben. Bewahren Sie
die Maschine und alle Zubehörteile im Transportkoffer an einem
trockenen, sauberen und frostfreien Ort auf.

Entsorgung

Entsorgung der Verpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die
Verpackungsmaterialien sind nach umweltverträglichen und ent­sorgungstechnischen Gesichtspunkten ausgewählt und deshalb
recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart
Rohstoffe und verringert das Abfallaufkommen.

Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien
gemäß den örtlich geltenden Vorschriften.

Entsorgung des Altgerätes

Dieses Produkt darf innerhalb der Europäischen Gemeinschaft
nicht im normalen Hausmüll entsorgt werden.

Entsorgen Sie das Produkt gemäß der Elektro- und Elektronik
Altgeräte EG-Richtlinie 2002/96/EC-WEEE (Waste Electrical and
Electronic Equipment).

Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung
zuständige kommunale Behörde.

Entsorgung des Schmiermittels

WARNUNG

Beachten Sie die Entsorgungshinweise des Schmiermittel- ►
herstellers.

28

Anhang

MAB 855

DEUTSCH

Anhang

Technische Daten

Modell MAB 855

Abmessungen (L x B x H) 366 x 239 x 725 mm

Magnetfuß (L x B) 220 x 110 mm

Nettogewicht ca. 25 kg

Betriebsspannung (siehe Typenschild)

230 V / 50-60 Hz

110-125 V / 50-60 Hz

Leistungsaufnahme 1700 W

Geräuschemission 89 db(A)

Vibration 0,77 m/s²

Hub 255 mm

Kernbohrer kurz max. Ø 75 mm

Kernbohrer lang max. Ø 75 mm

Kernbohrer extralang max. Ø 75 mm

Spiralbohrer max. Ø 31,75 mm

Drehzahl Stufe 1 n

0

= 215 / n = 110 min

-1

Drehzahl Stufe 2 n0 = 330 / n = 175 min

-1

Drehzahl Stufe 3 n0 = 460 / n = 245 min

-1

Drehzahl Stufe 4 n0 = 680 / n = 385 min

-1

Thermoschutz -

Rutschkupplung Ja

Drehmoment regelbar -

Vollwellenregelelektronik -

Rechts-/Linkslauf -

Spindelkonus MK3

Kernbohreraufnahme

Industrieaufnahme MK3/19 mm
Industrieaufnahme MK3/32 mm

Länge der Anschlussleitung: 2,8 m

Schutzklasse I

29

Anhang

MAB 855

DEUTSCH

EG-Konformitätserklärung

Name/Anschrift des Herstellers: BDS Maschinen GmbH

Martinstraße 108
D-41063 Mönchengladbach

Wir erklären, dass das Produkt

Fabrikat: Magnet-Kernbohrmaschine

Typ: MAB 855

den folgenden einschlägigen Bestimmungen entspricht:

EG-Richtlinie 2006/42/EG über Maschinen ■
EG-Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit ■

Folgende harmonisierte Normen wurden ganz oder teilweise angewandt:

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ●
DIN EN 55014-1:2006 + A1:2009 + A2:2011 ●
DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ●
DIN EN 60745-1:2009 ●
DIN EN 60745-2-1:2010 ●

Dokumentationsverantwortlicher nach EG-Richtlinie 2006/42/EG - Anhang II Pkt.A.2.
war:

_____________________________________________________________________

(Name, Vorname, Stellung im Betrieb des Herstellers)

Mönchengladbach, den 01.06.2012

Wolfgang Schröder, Techn. Direktor

________________________________________

(Rechtsverbindliche Unterschrift des Ausstellers)

30

MAB 855

DEUTSCH

31

MAB 855

ENGLISH

Table of contents

Foreword ........................32

Instructions for use . . . . . . . . . . . . . . .32

Copyright . . . . . . . . . . . . . . . . . . . . . . . .32

Safety warning structure .............33

Intended use ......................34

Liability disclaimer . . . . . . . . . . . . . . . . .34

Safety ...........................35

Fundamental safety precautions . . . . . .35

Danger of electric current ............36

Risk of injury ......................37

Preventing damage . . . . . . . . . . . . . . . .38

Safety elements . . . . . . . . . . . . . . . . . . .39

Personal protective equipment ........40

Components / delivery contents .....41

Machine overview ..................41

Delivery contents . . . . . . . . . . . . . . . . . .42

Operating panel . . . . . . . . . . . . . . . . . . .42

Before using for the rst time .......43

Transport inspection ................43

Preparation ......................43

Additional safety measures for

certain work . . . . . . . . . . . . . . . . . . . . . .43

Check the condition of the substrate . . .44

Inserting the tool ...................45

Operation .......................48

Activating/deactivating the

magnetic clamp . . . . . . . . . . . . . . . . . . .48

Switching the machine ON/OFF .......49

Selecting the speed range . . . . . . . . . . .49

Drilling with the machine . . . . . . . . . . . .50

Eliminating blockages .............51

Cleaning . . . . . . . . . . . . . . . . . . . . . . . .52

After every use ....................52

Maintenance . . . . . . . . . . . . . . . . . . . . .53

Adjusting the machine slide guide . . . . .53

Replacing the carbon brushes . . . . . . . .53

Customer service/service ............53

Troubleshooting ..................54

Fault causes and remedies . . . . . . . . . .54

Storage/disposal . . . . . . . . . . . . . . . . .55

Storage ..........................55

Disposal . . . . . . . . . . . . . . . . . . . . . . . . .55

Annex . . . . . . . . . . . . . . . . . . . . . . . . . .56

Technical data . . . . . . . . . . . . . . . . . . . .56

EC Declaration of Conformity .........57

32

Foreword

MAB 855

ENGLISH

Foreword

By purchasing this this machine, you have decided in favour of a
quality product whose engineering and sturdiness have been de­signed to meet the high demands of day-to-day professional use.

Read all the information contained here to quickly familiarise your­self with the machine and to make full use of its functions.

This machine will serve you for many years to come if you handle
and treat it properly.

Instructions for use

These operating instructions form an integral part of the MAB 855
Magnetic Core Drilling Machine (hereinafter referred to as "ma­chine") and contains important information for startup, safety,
intended use and care of the machine.

These operating instructions must always be kept in the vicinity
of the machine. They must be read and observed by all persons
entrusted with operation, troubleshooting and/or cleaning of the
machine.

Keep these operating instructions and pass them onto the next
owner of the machine.

Copyright

This document is protected by copyright.

Any duplication or reprinting, in whole or in part, and the reproduc-

tion of the illustrations, even in modied form, is only permitted

with the written approval of the manufacturer.

33

Instructions for use

MAB 855

ENGLISH

Safety warning structure

The following warnings are used in these operating instructions:

DANGER

A warning of this category draws attention to an impending
dangerous situation.

If the dangerous situation is not avoided, it may lead to serious
injury or even death.

Follow the instructions in this warning to avoid the danger of ►
serious injury or even death.

WARNING

A warning of this category draws attention to a potentially
dangerous situation.

If the dangerous situation is not avoided, it may lead to injuries.

Follow the instructions in this warning to avoid the risk of ►
injury.

CAUTION

A warning of this category indicates potential material dam­age.

If the situation is not avoided, it may lead to material damage.

Follow the instructions in this warning to avoid material dam- ►
age.

NOTE

A note indicates additional information that simplies the use ►

of the machine.

34

Instructions for use

MAB 855

ENGLISH

Intended use

The machine is intended solely for drilling operations in magnetic
and non-magnetic metals within the limits specied in the techni­cal data.

Any use other than previously stated is considered as improper
use.

WARNING

Danger from use for other than the intended purpose!

If not used for its intended purpose and/or used in any other
way, the machine may be or become a source of danger.

Use the machine only for its intended purpose. ►
Observe the procedures described in these operating ►

instructions.

No claims of any kind will be accepted for damage or injury result­ing from use of the machine for other than its intended purpose.

The risk must be borne solely by the operator.

NOTE

If used commercially, pay attention to compliance with the ►
accident prevention and occupational safety regulations.

Liability disclaimer

All technical information, data and instructions for commissioning,
operation and maintenance of the machine contained in these
operating instructions represent the latest status at the time of
printing.

The manufacturer assumes no liability for damage or injury result­ing from failure to observe the operating instructions, use for other
than the intended purpose, unprofessional repairs, unauthorised
modications or use of non-approved spare parts and accesso­ries, tools and lubricants.

35

Safety

MAB 855

ENGLISH

Safety

CAUTION

When using electrical tools, the following fundamental

precautions must be taken to protect against electric shock

and the risk of injury and re!

Fundamental safety precautions

Do not use the machine in ammable or potentially explosive ■

environments.
Persons who are unable to operate the machine due to their ■

physical, mental or motor response abilities may only use the
machine under supervision of or instruction by a responsible
person.

Persons with heart pacemakers or other medical implants ■
must not use this machine.

Children must not be allowed to use the machine. ■
Inspect the machine for visible signs of damage before use. ■

Do not use a damaged machine.
Before beginning work, check the condition of the safety chain ■

and the function of the switches on the machine.
Repairs to the mains cable may only be carried out by a quali- ■

ed electrician.

Repairs to the machine may only be carried out by an author- ■
ised specialist workshop or by the works customer service.

Unqualied repairs can lead to considerable danger for the

user.
Repairs to the machine during the warranty period may only ■

be carried out by a service centre authorised by the manufac­turer otherwise the guarantee will be invalidated.

Defective parts may only be replaced with original spare parts. ■
Only original spare parts guarantee that the safety require­ments are met.

36

Safety

MAB 855

ENGLISH

Do not leave the machine unsupervised during operation. ■
Store the machine in a dry, temperate location out of the reach ■

of children.
Do not leave the machine standing outdoors and do not ex- ■

pose it to moisture.

Make sure that your work area is sufciently lit (>300 Lux). ■

Do not use low power machines for heavy working. ■
Make sure that your workplace is clean. ■
Keep the machine clean, dry and free of oil and grease. ■
Follow the instructions on lubricating and cooling the tool. ■

Danger of electric current

DANGER

Danger to life from electric current!
Contact with live wires or components could lead to seri-

ous injury or even death!

Observe the following safety precautions to avoid any danger
from electric current:

Do not open the housing of the machine. Risk of electric ►
shock if live terminals are touched.

Never immerse the machine or the plug into water or other ►
liquids.

Only use extension leads or cable drums with a cable cross- ►
section of 1.5 mm².

Only use extension leads that are approved for the place of ►
work.

Check the condition of the extension lead regularly and ►
replace if damaged.

Avoid direct body contact with grounded parts (e.g., tubes, ►
radiators, steel girders) to reduce the risk of electric shock in
the event of a defect.

37

Safety

MAB 855

ENGLISH

Risk of injury

WARNING

Improper handling of the machine increases the risk of
injury!

Observe the following safety precautions to avoid injuring your­self and/or others:

Operate the machine only with the protective equipment ►
stipulated in these operating instructions (see Personal
protective equipment section).

Do not wear protective gloves when the machine is running. ►
A glove can be caught by the drilling machine and torn off

the hand. Risk of losing one or more ngers.

Remove loose jewellery before beginning work. Wear a hair ►
net if you have long hair.

Always switch off the machine before changing tools, per- ►
forming maintenance or cleaning. Wait until the machine has
come to a complete standstill.

Always remove the plug from the mains socket before ►
changing tools, cleaning or performing maintenance work in
order to avoid unintentional starting of the machine.

Do not put your hand into the machine while it is in opera- ►
tion. Remove swarf only when the machine is at a standstill.
Wear protective gloves when removing swarf.

When working on scaffolding, the operator must be secured ►
with a safety belt as the machine can oscillate dangerously
in the event of interruption to the power supply.

Check for secure clamping of the electromagnets on the ►
substrate before every use (see Preparation section).

Secure the machine with the safety chain (D) supplied ►
when working in an inclined or vertical position and during
overhead work. The machine could fall down if the magnet is
loosened or the power fails.

Check that the tool is tightened securely before using (see ►
Inserting the tool section).

Do not allow the connecting lead to hang over edges (trip ►
wire effect).

38

Safety

MAB 855

ENGLISH

Preventing damage

CAUTION

Potential damage to property if the machine is improperly
used!

Observe the following instructions to avoid damage:

Before connecting the machine, compare the connection ►
data (voltage and frequency) on the rating plate with those
of your mains power supply. The data must correspond in
order to avoid damage to the machine.

Always use the handle to carry the machine and not the ►
connecting cable.

Do not pull the mains cable to remove the plug from the ►
mains socket.

Do not crush the connecting cable. ►
Do not expose the connecting cable to heat or chemical ►

liquids.
Do not pull the connecting cable across sharp edges or hot ►

surfaces.
Lay the connecting cable in such a way that it cannot be ►

caught and wound up in the rotating part of the machine.

39

Safety

MAB 855

ENGLISH

Safety elements

Restart protection

NOTE

The machine stops automatically when the magnetic clamp ►
is switched off or if the power supply is interrupted.

In order to prevent the machine from starting unexpectedly after
switching on the magnetic clamp again or after reconnection fol­lowing interruption to the power supply ("restart protection"), the
machine must be switched on using the ON/OFF switch.

Magnet indicator

The magnet indicator provides visual indication of the magnetic
clamping force.

Magnet indicator lights up ■ GREEN:
The magnetic clamping force satises the minimum require­ments. The machine can used.

Magnet indicator lights up ■ RED:

Insufcient magnetic clamping force. Do not operate the

machine. This can be the case if the material is too thin, the
surface is uneven or if coated with paint, scale or zinc.

Slip clutch

If the drill blocks, the gearbox is protected by a slip clutch.

40

Safety

MAB 855

ENGLISH

Symbols on the machine

The symbols on the machine have the following meaning:

Symbol Meaning

Electric shock hazard!

Read the operating instructions before beginning
work!

Wear protective goggles and ear protection!

Personal protective equipment

Wear the following protective equipment at all times when working
with the machine:

Symbol Meaning

Close-tting work protection clothing with a low tea­ring resistance

Goggles for protecting eyes against ying parts and

liquids and ear protection in areas with noise emission
>80 dB(A)

Safety shoes to protect the feet from falling objects

Wear the following additional protective equipment during special
operations:

Symbol Meaning

Helmet to protect your head from falling objects

Wear a safety belt where there is a danger of falling

Working gloves as protection against injury

41

Components / delivery contents

MAB 855

ENGLISH

Components / delivery contents

Machine overview

11

9

87

5

3

13

12

4

2

10

1

6

1 Core drill

(not supplied as standard)

7 Filler neck for cutting oil

8 Cutting oil tank
2 MK3/Weldon industrial holder 9 Handle
3 MK3 spindle taper 10 Hand lever
4 Opening for ejector pin 11 Operating panel
5 4-speed gearbox with selector 12 Magnetic foot
6 Drive motor 13 Machine slide and guide

42

Components / delivery contents

MAB 855

ENGLISH

Delivery contents

A, B C - F G H I, J

MAB 855 machine (not illustrated) G Safety chain
A 19 mm MK3/Weldon industrial holder H MK3 ejector pin
B 32 mm MK3/Weldon industrial holder I 5 mm offset screwdriver
C ZAK 075 ejector pin J 6 mm offset screwdriver
D ZAK 090 ejector pin Transport case (not illustrated)
E ZAK 100 ejector pin Operating instructions/guarantee card

(not illustrated)

F ZAK 120 ejector pin

Operating panel

21

22

23

21 Motor ON/OFF switch
22 Magnet ON/OFF switch
23 Magnet indicator

43

Before using for the rst time

MAB 855

ENGLISH

Before using for the rst time

Transport inspection

As standard, the machine is supplied with the components indicat­ed in the Components/delivery contents section.

NOTE

Check for visible signs of damage or missing items on ►
delivery. Report an incomplete or damaged delivery to your
supplier/retailer immediately.

Preparation

This section contains important instructions on the required prepa­ration before beginning any work.

Additional safety measures for certain work

Additional safety precautions must be taken when performing the
following work with the machine:

Non-horizontal work position

WARNING

Risk of injury from a falling machine.

When working in an inclined or vertical position and during
overhead work, the machine must be secured to prevent it from
falling using the safety chain (G) supplied.

Check the safety chain for proper function before every use. ►
A damaged safety chain must not be used. Replace a dam­aged safety chain immediately.

Attach the safety chain in such a way that the machine ►
moves away from the operator in the event of slipping.

Lay the safety chain as tightly as possible around the handle ►
of the machine.

Check the secure tting of the safety chain and lock before ►

starting work.
Use the protective equipment stipulated in the section ► Per-

sonal protective equipment.

44

Preparation

MAB 855

ENGLISH

Work on scaffolding

WARNING

Risk of falling from sudden oscillating movements of the

machine.

When working on scaffolding, the machine can make a sudden
oscillating movement on starting or in the event of interruption to
the power supply.

Secure the machine with the safety chain (G) supplied. ►
Wear a safety harness to protect yourself against falling. ►

Check the condition of the substrate

The magnet clamping force is dependent on the condition of the

substrate. The clamping force is signicantly reduced by paint,

zinc and scale coatings and rust.

The substrate must satisfy the following conditions in order to

achieve sufcient magnet clamping force:

The substrate must be magnetic. ■
The clamping surface and the magnetic foot (12) must be ■

clean and grease-free.
The clamping surface must be completely smooth and level. ■

NOTE

Clean the substrate and the magnetic foot (12) of the ma- ►
chine before use.

Remove any unevenness and loose rust from the substrate. ►
The BDS range of accessories includes special holding ►

devices.

The best clamping effect is obtained on low-carbon steel sub­strate with a thickness of at least 20 mm.

45

Preparation

MAB 855

ENGLISH

Steel with low thickness

When drilling into low thickness steel, an additional steel plate
(minimum dimensions 100 x 200 x 20 mm) must be placed under
the workpiece. Secure the steel plate to prevent it from falling.

NF metals or workpieces with an uneven surface

A special holding device must be used when drilling into NF met­als or into workpieces with an uneven surface.

NOTE

BDS offers a range of accessories with special clamping ►
devices for tubes and non-magnetic materials.

Inserting the tool

The machine is equipped with an MK tool holder. Depending on
the type of tool to be used, corresponding drill chucks, quick­clamping systems or adapters must be used.

Tool Tool holder to be used

Tools with
MK3 taper

Insert the tool directly into the spindle taper
(3).

Tools with
MK2 taper

Use MK3:2 adapter sleeve
(available as an accessory).

Tools with
19 mm Weldon
shank

Use 19 mm MK3 industrial holder/Weldon
(A).

Tools with
32 mm Weldon
shank

Use 32 mm MK3 industrial holder/Weldon
(B).

Tools with
straight shank

Use drill chuck with MK3/B16 tapered man­drel (available as an accessory).

46

Preparation

MAB 855

ENGLISH

Safety instructions

WARNING

Risk of injury!

Do not use damaged, contaminated or worn tools. ►
Only perform tool changing when the machine is switched ►

off and not moving. Pull the plug out of the mains socket.
After inserting, check that the tool is engaged securely. ►
Only use tools, adapter and accessories that match the ►

machine.

Weldon industrial tool holder

Inserting the tool

Push the MK3/Weldon industrial holder (A or B) into the spin- 
dle taper (3) of the machine.

Before inserting, clean the Weldon shank of the tool and the 
tool holder.

Loosen both Allen screws in the tool holder (A, B) with the 
tool (I) supplied.

Insert the tool into the tool holder (A, B). 

NOTE

Insert the appropriate ejector pin (C-F) before inserting a ►
core drill.

Tighten both screws in the tool holder (A, B) with the tool (I) 
supplied.

Removing the tool

Loosen both screws in the tool mounting (A, B) using the tool 
(I) supplied and remove the tool by pulling it downwards.

47

Operation

MAB 855

ENGLISH

MK tool/industrial tool holder

Fitting the tool/industrial tool holder

Before tting, clean the tool shank, adapter or industrial tool 

holder and the spindle taper (3) of the machine.
Insert the tool into the spindle taper (3) of the machine from 

below.

NOTE

When using tools/adapters with MK2 taper, use MK3:2 ►
adapter sleeve.

Removing the tool

Turn the tool until the ejector pin (H) slips into the opening for 
the ejector pin (4).

Lever out the tool with the ejector pin (H) or loosen the tool 
by tapping against the ejector pin.

Using the drill chuck

Inserting the drill chuck

Insert the drill chuck onto the tapered mandrel and insert 
the combination into the spindle taper (3) of the machine. If
necessary, use an adapter sleeve.

Open the drill chuck and insert the tool into the drill chuck. 
Close the drill chuck by hand and then tighten the drill chuck 

with the chuck key.

Removing the drill chuck

Loosen the drill chuck with the chuck key and remove the 
tool.

WARNING

Risk of injury!

Only tighten the drill chuck with the chuck key provided. ►
Always remove the chuck key from the drill chuck after tight- ►

ening or loosening.

48

Operation

MAB 855

ENGLISH

Operation

Activating/deactivating the magnetic clamp

Activating the magnetic clamp

CAUTION

To prevent the magnet from overheating, switch on the ►
magnetic clamp only when the machine is standing on a
magnetic substrate.

 Turn on the switch (22). The indicator lamp in the switch (22)

lights up.

 Check the magnetic clamping force at the magnet indica-

tor (23). If the magnetic clamping force is sufcient, the

MAGNET POWER indicator lamp (23) is green. If the MAG-

NET POWER indicator light (23) is red, sufcient magnetic

clamping force is not available.

CAUTION

The maximum magnetic clamping force is only available ►
after switching on the motor.

Deactivating the magnetic clamp

 Hold the handle tightly (9) to stop the machine from slipping.

Turn off the switch (22). The indicator lamp in the switch (22) 
extinguishes.

49

Operation

MAB 855

ENGLISH

Switching the machine ON/OFF

Using the ON/OFF switch (21), turn the machine ON with the 
green button (I) and OFF with the red button (O).

NOTE

The machine can only be switched on when the magnetic ►
clamp has been switched on.

Allow a severely overheated machine to run on at idle speed ►
for approx. 2 minutes to cool it down.

The machine switches off automatically in the event of a ►
power failure or if the magnetic clamp is switched off.

Selecting the speed range

CAUTION

Switch the gear stages only with the machine at standstill. ►

The machine is equipped with a gearbox that has four mechanical
gear stages. The gear stage is set using both selector levers (5)
on the side of the gear box.

To select the desired gear stage, switch the machine off and 
set both selector levers (5) to the desired speed as shown in
the table below.

Gear stage Load speed

Selector lever

anti-clock-

wise

clockwise

Stage 1 110 rpm

▼ ▲

Stage 2 175 rpm

▼ ▼

Stage 3 245 rpm

▲ ▲

Stage 4 385 rpm

▲ ▼

NOTE

Select the speed range according to the material and drilling ►
diameter.

50

Operation

MAB 855

ENGLISH

Drilling with the machine

Drilling with twist drills

When drilling with twist drills, proceed as follows:

Push twist drills with MK taper into the spindle taper (3) of 
the machine from below.

Push twist drills with straight shank into the drill chuck after 

tting the drill chuck.

Place the machine at the working location, align it and switch 
on the magnetic clamps.

Select a suitable speed and switch on the machine. 

NOTE

Observe the following instructions when drilling with twist drills:

Under excessive pressure, the drill can wear out and the ►
machine can be overloaded.

Make sure that swarf is removed regularly. In the case larger ►
drilling depths, break swarf regularly.

Drilling with core drills

When drilling with core drills, proceed as follows:

For core drills with 19 mm Weldon shank, install the industrial 
holder (A).

For core drills with 32 mm Weldon shank, install the industrial 
holder (B).

Connect the cooling lubricant system. 
Insert the appropriate ejector pin into the core drill and insert 

the core drill into the tool holder.
Place the machine at the working location, align it and switch 

on the magnetic clamps.
Select a suitable speed and switch on the machine. 

51

Eliminating blockages

MAB 855

ENGLISH

NOTE

Observe the following instructions when drilling with core drills:

Drilling with core drills does not require great force. The drill- ►
ing process is not accelerated by higher pressure. The drill
wears faster and the machine can be overloaded.

Use the high-performance BDS 5000 cutting oil in the cool- ►
ing lubricant system of the machine.

The cooling lubricant system cannot be used when work- ►
ing overhead. In this case, use the high-performance ZHS
400 grease spray. Spray the drill on the inside and outside
before drilling. Repeat this procedure when drilling deeper
holes.

Make sure that swarf is removed regularly. In the case larger ►
drilling depths, break swarf regularly.

Eliminating blockages

WARNING

Danger of cut injuries from broken tool parts or swarf.

Put protective gloves on before starting work. ►

Blockages caused by a broken tool:

Switch off the machine. Remove plug from the mains socket. 
Use the handle to move the machine slide to the upper posi- 

tion.
Replace defective tool. Remove swarf. 

Other blockages:

Switch the machine of using the motor switch. Leave the 
magnetic clamp switched on.

Use the handle to move the machine slide to the upper posi- 
tion.

Remove swarf and check tool. 

52

Cleaning

MAB 855

ENGLISH

Cleaning

WARNING

Switch off the machine and pull the plug out of the mains ►
socket before starting maintenance and cleaning.

When using compressed air for cleaning, wear protective ►
goggles and gloves and protect other persons in the working
area.

CAUTION

Never immerse the machine in water or other liquids. ►

After every use

Remove the inserted tool. 
Remove swarf and coolant residues. 
Clean the tool and the tool holder on the machine. 
Clean the guide of the machine slide. 
Put the machine and accessories into the transport case. 

53

Maintenance

MAB 855

ENGLISH

Maintenance

WARNING

Danger from unqualied repairs!

Unqualied repairs can lead to considerable danger for the user

and cause damage to the machine.

Repairs to electrical appliances may only be carried out by ►
the works customer service or by specialists trained by the
manufacturer.

Adjusting the machine slide guide

If the machine slide guide (13) exhibits too much clearance, it
must be adjusted. Proceed as follows:

Loosen the clamping bolts. 
Tighten the adjusting screws evenly. 
Tighten the clamping bolts again. 

Replacing the carbon brushes

Replacement of the carbon brushes may only be carried out
by BDS or by an authorised specialist workshop. Unauthorised
repairs will invalidate the guarantee.

Customer service/service

Should you have any questions on customer service/service,
please contact BDS. We will be happy to give you the address of
your nearest service partner.

54

Troubleshooting

MAB 855

ENGLISH

Troubleshooting

Fault causes and remedies

Fault Possible cause Remedy

The motor does not start
after pressing the ON/
OFF switch or stops during
operation.

Plug not inserted into socket. Insert plug.

Automatic circuit breaker
tripped.

Switch on the automatic circuit
breaker again.

The magnetic clamp is not
switched on.

Switch on the magnetic clamp.

The automatic circuit
breaker in the electrical
distribution board trips.

Too many appliances con­nected to the same power
circuit.

Reduce the number of appli­ances on the power circuit.

The machine is defective. Contact customer service.

The magnetic clamp does
not function.

Magnet not switched on. Switch on magnet.

The surface is not magnetic. Use a suitable base.

The lubrication system
does not function.

No lubricant available. Top up the lubricant.

Lubricant tap closed. Open the lubricant tap.

Connecting nipple clogged. Clean the tank and nipple.

NOTE

If you cannot resolve the problem with the steps described above, please contact ►
the customer service.

55

Storage/disposal

MAB 855

ENGLISH

Storage/disposal

Storage

If you do not intend to use the machine for a longer period of time,
clean it as described in the section Cleaning. Store the machine
and all its accessories in the transport case at a dry, clean and
frost-free location.

Disposal

Disposal of the packaging

The packaging protects the machine against damage during
transit. The packaging materials have been selected according to
environmental and waste disposal aspects and can therefore be
recycled.

Recycling the packaging material for further use saves raw mate­rials and reduces waste.

When no longer required, dispose of the packaging materials in
accordance with the local regulations.

Disposal of the old machine

This product may not be disposed of in the domestic refuse within
the European Union.

Dispose of the machine in accordance with the EC Directive
2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Should you have any questions, please contact your local author­ity responsible for waste disposal.

Disposal of the lubricant

WARNING

Observe the disposal instructions from the lubricant manu- ►
facturer.

56

Annex

MAB 855

ENGLISH

Annex

Technical data

Model MAB 855

Dimensions (L x W x H) 366 x 239 x 725 mm

Magnetic foot (L x W) 220 x 110 mm

Approx net weight. 25 kg

Operating voltage (see type plate)

230 V / 50-60 Hz

110/125 V / 50-60 Hz

Power consumption 1700 W

Noise emission 89 db(A)

Vibration 0.77 m/s²

Stroke 255 mm

Core drill, short max. Ø 75 mm

Core drill, long max. Ø 75 mm

Extra long core drill max. Ø 75 mm

Twist drill max. Ø 31.75 mm

Speed stage 1 n

0

= 215 / n = 110 rpm

Speed stage 2 n

0

= 330 / n = 175 rpm

Speed stage 3 n

0

= 460 / n = 245 rpm

Speed stage 4 n

0

= 680 / n = 385 rpm

Thermal protection -

Slip clutch Yes

Variable torque -

Full-wave control electronics -

Clockwise/anticlockwise rotation -

Spindle taper MK3

Core drill assembly

MK3/19 mm industrial holder
MK3/32 mm industrial holder

Connecting cable length 2.8 m

Protection class I

57

Annex

MAB 855

ENGLISH

EC Declaration of Conformity

Name/address of manufacturer: BDS Maschinen GmbH

Martinstraße 108
D-41063 Mönchengladbach

We hereby declare that the product

Model: Magnetic core drilling machine

Type: MAB 855

conforms to the following relevant regulations:

EC Directive 2006/42/EC on machinery ■
EU Directive 2004/108/EU on Electromagnetic Compatibility. ■

The following harmonised standards were applied in whole or in part:

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ●
DIN EN 55014-1:2006 + A1:2009 + A2:2011 ●
DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ●
DIN EN 60745-1:2009 ●
DIN EN 60745-2-1:2010 ●

Responsible person for documentation according to EC Directive 2006/42/EC - An­nex II Pt.A.2. was:

_____________________________________________________________________

(Surname, forename, position in company of the manufacturer)

Mönchengladbach, 1st June 2012

Wolfgang Schröder, Technical Director

________________________________________

(Legally binding signature of the issuer)

58

MAB 855

ENGLISH

59

MAB 855

FRANÇAIS

Table des matières

Avant-propos .....................60

Consignes d'utilisation .............60

Droits d'auteur .....................60

Structure des avertissements .........61

Utilisation conforme .................62

Limitation de la responsabilité .........62

Sécurité ..........................63

Consignes de sécurité fondamentales ...63

Risque lié au courant électrique ! .......64

Risque de blessures. . . . . . . . . . . . . . . . . 65

Prévention des dégâts ...............66

Équipements de sécurité .............67

Équipement de protection personnel ....68

Composants/étendue de la livraison . . 69

Synoptique de la machine ............69

Contenu de la livraison ..............70

Panneau de commande ..............70

Avant la première utilisation .........71

Inspection du transport ..............71

Préparations ......................71

Mesures de protection supplémentaires

lors de certains travaux ..............71

Contrôler les qualités du fond .........72

Mise en place de l'outil ...............73

Utilisation ........................76

Allumer/éteindre la xation magnétique . . 76

Allumer/éteindre la machine ..........77

Sélectionner la plage de régime .......77

Perçage avec la machine .............78

Élimination des blocages ...........79

Nettoyage ........................80

Après chaque utilisation ..............80

Maintenance ......................81

Rajuster la coulisse du chariot de la

machine. ..........................81

Remplacer les balais de charbon .......81

Service clientèle/après-vente ..........81

Dépannage .......................82

Cause des pannes et remède .........82

Rangement / élimination ............83

Rangement ........................83

Elimination ........................83

Annexe ..........................84

Données techniques ................84

Déclaration de conformité CE .........85

60

Avant-propos

MAB 855

FRANÇAIS

Avant-propos

En achetant cette machine, vous avez opté pour un produit de qua­lité qui répond aux plus hautes exigences en matière de technique
et de robustesse dans l'usage quotidien professionnel.

Veuillez lire toutes les informations ci-dessous an de vous habituer
rapidement à la machine et de pouvoir proter au mieux de toutes

ses fonctions.

Si vous la traitez et si vous l'entretenez correctement, votre machine
vous servira pendant de nombreuses années.

Consignes d'utilisation

Le présent mode d'emploi fait partie intégrante de la perceuse à
foret magnétique MAB 855 (désignée ci-après comme l'appareil) ;
elle vous donne des indications importantes pour la mise en service,
la sécurité, l'utilisation conforme et l'entretien de l'appareil.

Il doit être disponible en permanence à proximité de la machine. Il
doit être lu et appliqué par chaque personne chargée d'utiliser,
de réparer et/ou de nettoyer la machine.

Conservez bien ce mode d'emploi et remettez-le avec la machine
au propriétaire suivant.

Droits d'auteur

Le présent document est soumis à la protection sur les droits
d'auteur.

Toute reproduction ou impression ultérieure, même partielle, ainsi

que la retranscription d'illustrations, même modiée, est seulement

possible sur autorisation écrite du fabricant.

61

Consignes d'utilisation

MAB 855

FRANÇAIS

Structure des avertissements

Le présent mode d'emploi utilise les avertissements suivants:

DANGER

Un avertissement de ce type désigne une situation dange­reuse menaçante.

Si la situation dangereuse ne peut pas être évitée, ceci peut
entraîner des blessures graves ou mortelles.

Respectez les instructions de cet avertissement an d'éviter ►

tout risque de blessures graves ou mortelles des personnes.

AVERTISSEMENT

Un avertissement de ce type désigne une situation dange­reuse possible.

Si la situation dangereuse ne peut pas être évitée, ceci peut
entraîner des blessures.

Respectez les instructions de cet avertissement an d'éviter ►

toutes blessures de personnes.

ATTENTION

Un avertissement de ce type désigne un dommage matériel

possible.

Si la situation ne peut pas être évitée, ceci peut entraîner des
dommages matériels.

Respectez les instructions de cet avertissement an d'éviter ►

tout dommage matériel.

INDICATION

Une indication désigne les informations supplémentaires facili- ►
tant le maniement de la machine.

62

Consignes d'utilisation

MAB 855

FRANÇAIS

Utilisation conforme

La machine est uniquement prévue pour le perçage des métaux
magnétiques et non magnétiques dans le cadre des limites indi­quées dans les données techniques.

Toute autre utilisation ou toute utilisation dépassant ce cadre est
considérée comme non conforme.

AVERTISSEMENT

Danger en cas d'utilisation non-conforme !

En cas d'utilisation non conforme, et/ou autre, la machine peut
présenter des dangers.

La machine doit uniquement être utilisée de manière confor- ►
me.

Respecter les procédures décrites dans le présent mode ►
d'emploi.

Les réclamations de tout type pour cause de dommages survenus
suite à une utilisation non conforme sont exclues.

Seul l'utilisateur en assume les risques.

INDICATION

En cas d'utilisation professionnelle, veillez à respecter les ►
directives de prévention des accidents et l'ordonnance de
sécurité d'exploitation.

Limitation de la responsabilité

Toutes les informations techniques, données et indications gurant

dans le présent mode d'emploi et relatives à la mise en service, au
fonctionnement et à l'entretien correspondent à l'état le plus récent
des connaissances lors de l'impression.

Le fabricant décline toute responsabilité pour les dommages
survenus en cas de non-respect de la présente notice, d'utilisation

non conforme, de réparations inappropriées, de modications non

autorisées ou d'utilisation de pièces de rechange, d'accessoires,
d'outils et de graisses interdits.

63

Sécurité

MAB 855

FRANÇAIS

Sécurité

ATTENTION

Lors de l'utilisation d'outils électriques, les mesures de
sécurité fondamentales suivantes doivent être observées en
guise de protection contre une électrocution et tout risque de
blessure ou d'incendie.

Consignes de sécurité fondamentales

N'utilisez pas la machine dans les environnements soumis à des ■
risques d'incendie ou d'explosions.

Les personnes n'étant pas en mesure de manipuler sûrement la ■
machine en raison de leurs capacités physiques, mentales ou
motrices, sont uniquement autorisées à utiliser la machine sous
la surveillance ou sous l'instruction d'une personne responsable.

Les personnes portant des stimulateurs cardiaques ou tout autre ■
implant médical ne doivent pas utiliser cette machine.

Il est interdit aux enfants d'utiliser la machine. ■

Avant d'utiliser la machine, veuillez la contrôler pour vérier ■

qu'elle ne présente aucun dommage visible de l'extérieur. Ne
mettez pas en service une machine endommagée.Ne mettez
pas en service une machine endommagée.

Avant de commencer les travaux, contrôlez l'état correct de ■
la chaîne de sécurité et le fonctionnement des boutons de la
machine.

Ne conez les réparations à réaliser sur la ligne de branchement ■

qu'à une personne spécialisée en électricité.
Ne faites réparer la machine que par un atelier spécialisé agréé ■

ou par le service après-ventes de l'usine. Des réparations
inappropriées peuvent entraîner des risques considérables pour
l'utilisateur.

Pendant la période de garantie, toute réparation de la machine ■
doit uniquement être effectuée par un service après-ventes
autorisé par le fabricant, faute de quoi les droits de garantie
perdent leur effet pour les dommages en résultant.

Les composants défectueux doivent uniquement être remplacés ■
par des pièces de rechange originales. Le respect des exigen­ces de sécurité est uniquement garanti avec ces pièces.

64

Sécurité

MAB 855

FRANÇAIS

Pendant le fonctionnement de la machine, ne la laissez pas ■
sans surveillance.

Stockez la machine à un endroit sec et tempéré hors de portée ■
des enfants.

Ne laissez pas la machine en plein air et ne l'exposez pas à ■
l'humidité.

Veuillez à un éclairage sufsant du poste de travail (>300 Lux). ■

N'utilisez pas de machines à faible puissance pour des travaux ■
lourds.

Veillez à maintenir votre espace de travail propre. ■
Maintenez la machine propre, sèche et exempte d'huile et de ■

graisse.
Suivez les instructions relatives au graissage et au refroidisse- ■

ment de l'outil.

Risque lié au courant électrique !

DANGER

Danger de mort causé par le courant électrique !
Il y a danger de mort en cas de contact avec des lignes ou

des composants sous tension.

Pour éviter tous risques causés par le courant électrique, veuillez
respecter les consignes de sécurité suivantes :

N'ouvrez pas le boîtier de la machine. En cas de contact avec ►
des branchements sous tension, il y a risque d'électrocution.

Ne plongez jamais la machine ou la che réseau dans de ►

l'eau ou dans d'autres liquides.
Utilisez uniquement des câbles de rallonge ou des tambours ►

de câbles ayant une section de 1,5 mm².
N'utilisez que des câbles de rallonge qui ont été admis pour le ►

lieu d'installation.
Contrôlez régulièrement l'état du câble de rallonge et rempla- ►

cez-le lorsqu'il est endommagé.
Évitez tout contact corporel avec des pièces mises à la terre ►

(p.ex. des tubes, radiateurs, poutres d'acier) an de réduire le

risque d'électrocution en cas de panne.

65

Sécurité

MAB 855

FRANÇAIS

Risque de blessures

AVERTISSEMENT

Risques de blessures en cas de manipulation incorrecte de
la machine !

Pour ne pas risquer de vous blesser, vous et d'autres personnes,
veuillez respecter les consignes de sécurité suivantes :

Utilisez uniquement la machine avec l'équipement de protec- ►
tion indiqué dans le présent mode d'emploi (voir le chapitre
Équipement de protection personnel).

Lorsque la machine est en marche, ne portez [pas] de gants ►
de sécurité. Le gant peut être happé par la perceuse et arra­ché de la main. Il y a risque de perte d’un ou plusieurs doigts.

Enlever les bijoux ottants avant le début des travaux. Si vous ►
avez les cheveux longs, portez un let.

Avant tout changement d'outil, tout entretien et tout nettoyage, ►
éteignez la machine. Attendez jusqu'à ce que la machine ne
tourne plus.

Avant tout changement d'outil, tout entretien et nettoyage, ar- ►

rêtez la machine et débranchez la che de la prise an d'éviter

un démarrage intempestif de la machine.
Pendant l'opération, ne mettez pas les mains dans l'outil ►

tournant. Ne retirez les copeaux que lorsque la machine est
à l'arrêt. Pour retirer les copeaux, porter des gants de sécurité.

En cas de travaux sur un échafaudage, l'opérateur doit être ►
protégé par une courroie de retenue, puisqu'en cas de panne
de courant, il y a danger de chocs provoqués par pendule et
entraînés par la machine.

Avant chaque utilisation, veuillez vérier que la tenue de ►

l'électro-aimant soit sûre sur le fond (voir le chapitre Prépara­tions).

Fixez la machine avec la chaîne de sécurité jointe pour les ►
travaux en position inclinée, verticale ou au-dessus de la tête.
La machine peut tomber si l'aimant se relâche ou si la tension
s'arrête.

Avant chaque utilisation, veuillez vérier que le siège de l'outil ►

soit sûr (voir le chapitre Mise en place de l'outil).
Ne laissez pas pendre la ligne de raccordement au-dessus ►

des angles (risque de trébucher à cause du l).

66

Sécurité

MAB 855

FRANÇAIS

Prévention des dégâts

ATTENTION

Dommages matériels possibles en cas de manipulation
incorrecte de la machine !

Pour éviter tous dommages matériels, veuillez respecter les
consignes suivantes :

Avant de brancher la machine, comparez les données de rac- ►
cordement (tension et fréquence) sur la plaque signalétique
avec celles de votre réseau électrique. Pour qu'aucun dom­mage ne se produise sur la machine, ces données doivent
être identiques.

Portez toujours la machine par le manche et non par le câble ►
électrique.

Débranchez toujours la ligne de raccordement en tirant sur la ►
surface de préhension de la che et non sur le câble électri­que.

Ne coincez pas la ligne de raccordement. ►
N'exposez le câble électrique ni à la chaleur, ni aux liquides ►

chimiques.
Ne faîtes pas passer le câble électrique sur des arêtes vives ►

ou des surfaces très chaudes.
Posez le câble électrique de manière à ce qu'il ne puisse pas ►

être saisi ni enroulé par la pièce tournante de la machine.

67

Sécurité

MAB 855

FRANÇAIS

Équipements de sécurité

Protection anti-reprise

INDICATION

La machine s'arrête automatiquement lorsque l'électro-aimant ►
de maintien est éteint ou lorsqu'une panne de courant se
produit.

Pour empêcher toute reprise inattendue de la machine lorsque
l'électro-aimant de maintien se remet en marche ou lorsque
l'alimentation en électricité est rétablie (protection anti-reprise), la
machine doit être remise en marche par l'intermédiaire de la touche
Marche/arrêt.

Indicateur magnétique

L'indicateur magnétique sert au contrôle optique de la force de
retenue magnétique.

Si l'indicateur magnétique s'allume en ■ VERT :
la force de retenue magnétique répond aux exigences minima­les. L'usinage peut s'effectuer.

Si l'indicateur magnétique s'allume en ■ ROUGE :

la force de retenue magnétique n'est pas sufsante. Il est interdit

de procéder à une opération d'usinage avec la machine. Ceci
peut être le cas en cas d'épaisseur trop basse de la matière, de
surface non plane ou en présence de couches de peinture, de
calamine ou de zinc.

Accouplement à glissement

En cas de blocage, la transmission est protégée par un accouple­ment à glissement.

68

Sécurité

MAB 855

FRANÇAIS

Symboles sur la machine

Les symboles apposés sur la machine ont la signication suivante :

Symbole Signication

Risque d’électrocution !

Lire le mode d’emploi avant le début des travaux !

Porter des lunettes de protection et un casque de pro­tection acoustique !

Équipement de protection personnel

Porter les équipements de protection suivants pour tous les travaux
avec la machine :

Symbole Signication

Vêtements de protection collants et résistant au déchi­rement

Porter des lunettes de protection pour protéger les yeux
contre les projections de pièces et de liquides ainsi qu’un
casque de protection acoustique dans les environne­ments ayant des émissions sonores >80 dB (A)

Chaussures de sécurité pour protection contre la chute
d'objets

Porter par ailleurs les équipements de protection suivants pour les
travaux spéciaux :

Symbole Signication

Casque de protection pour protection de la tête contre
la chute d'objets

Porter la courroie de retenue en cas de risque de chute

Gants de travail pour protection contre les blessures

69

Composants/étendue de la livraison

MAB 855

FRANÇAIS

Composants/étendue de la livraison

Synoptique de la machine

11

9

87

5

3

13

12

4

2

10

1

6

1 Foret magnétique

(non fourni)

7 Goulotte de remplissage pour huile de

coupe

8 Réservoir à huile de coupe
2 Fixation industrielle MK3/Weldon 9 Manche
3 Cône de broches MK3 10 Levier
4 Orice de chasse-foret 11 Panneau de commande
5 Transmission à 4 vitesses avec commu-

tation

12 Pied magnétique

6 Moteur de commande 13 Chariot de la machine et coulisse

70

Composants/étendue de la livraison

MAB 855

FRANÇAIS

Contenu de la livraison

A, B C - F G H I, J

Machine MAB 855 (sans illustration) G Chaîne de sécurité
A Fixation industrielle MK3/Weldon 19 mm H Chasse-foret MK3
B Fixation industrielle MK3/Weldon 32 mm I Tournevis d'angle 5 mm
C Tige d'éjection ZAK 075 J Tournevis d'angle 6 mm
D Tige d'éjection ZAK 090 Mallette de transport (sans illustration)
E Tige d'éjection ZAK 100 Notice d'utilisation / carte de garantie

(sans illustration)

F Tige d'éjection ZAK 120

Panneau de commande

21

22

23

21 Interrupteur Marche/arrêt du moteur
22 Interrupteur Marche/arrêt de l'aimant
23 Indicateur magnétique

71

Avant la première utilisation

MAB 855

FRANÇAIS

Avant la première utilisation

Inspection du transport

En version standard, la machine est livrée avec les composants
indiqués au chapitre Composants/étendue de la livraison.

INDICATION

Contrôlez la livraison pour en vérier l'intégralité et l'absence ►

de dommages visibles. Signalez dans les plus brefs délais
une livraison incomplète ou endommagée à votre fournisseur/
commerçant.

Préparations

Dans ce chapitre, vous recevrez des indications importantes sur les
préparations nécessaires avant de commencer les travaux.

Mesures de protection supplémentaires lors de certains travaux

Pour les travaux répertoriés ci-après, des mesures de sécurité sup­plémentaires doivent être effectuées:

Position de travail non horizontale

AVERTISSEMENT

Risque de blessures par la chute de la machine.

Lors des travaux en position inclinée, verticale ou au-dessus de la
tête, la machine doit être protégée contre les chutes à l'aide de la
chaîne de sécurité jointe (G).

Avant de l'utiliser, vériez que la chaîne de sécurité soit en ►

parfait état de fonctionnement. Il est interdit d'utiliser une
chaîne de sécurité endommagée. Remplacez immédiatement
une chaîne de sécurité endommagée.

Appliquez la chaîne de sécurité de manière à ce que la ma- ►
chine s'éloigne de l'opérateur en cas de dérapage.

Mettez la chaîne avec le moins de jeu possible autour de la ►
poignée de la machine.

Avant de commencer les travaux, vériez que la chaîne de ►

sécurité et le cadenas soient en position sûre.
Utilisez l'équipement de protection indiqué au chapitre ► Équi-

pement de protection personnel.

72

Préparations

MAB 855

FRANÇAIS

Travail sur un échafaudage

AVERTISSEMENT

Risque de chute à cause d'un mouvement oscillant soudain
de la machine.

En cas de travaux sur un échafaudage, la machine peut effectuer
un mouvement oscillant soudain au démarrage ou en cas de
panne de courant.

Fixez la machine avec la chaîne de sécurité jointe (G). ►
Protégez-vous contre les chutes en portant une courroie de ►

retenue.

Contrôler les qualités du fond

La force de retenue magnétique dépend des qualités du fond. La
force de retenue est fortement réduite par les couches de peinture,
de zinc ou de calamine et par la rouille.

Le fond doit satisfaire aux conditions suivantes an qu'une retenue
magnétique sufsante puisse être établie :

Le fond doit être magnétique. ■
La surface de retenue et le pied magnétique (12) doivent être ■

propres et exempts de graisse.
La surface de retenue ne doit pas présenter de déformations. ■

INDICATION

Nettoyez le fond et le pied magnétique (12) de la machine ►
avant l'utilisation.

Supprimez les déformations et les résidus de rouille décollée ►
du fond.

Dans son programme d'accessoires, BDS propose des dispo- ►

sitifs de xation spéciaux.

Le meilleur effet d'adhérence peut être obtenu sur de l'acier doux
ayant une épaisseur d'au moins 20 mm.

73

Préparations

MAB 855

FRANÇAIS

Acier ayant une basse épaisseur

Pour percer dans l'acier ayant une basse épaisseur, une plaque en
acier supplémentaire (dimensions minimales : 100 x 200 x 20 mm)
doit être apposée au-dessous de la pièce à usiner. Fixez la plaque
en acier pour la protéger contre les chutes.

Métaux non ferreux ou pièces à usiner avec surface non plane.

Pour le perçage dans les métaux non ferreux ou en cas de pièces
à usiner ayant une surface non plane, il faut utiliser un dispositif de
retenue spécial.

INDICATION

Dans son programme d'accessoires, BDS propose des ►
dispositifs de serrage pour les tuyaux et les matériaux non
magnétiques.

Mise en place de l'outil

La machine est équipée d'un raccordement MK. Selon le type de
l'outil à utiliser, il convient d'employer le mandrin, les systèmes à
serrage rapide ou adaptateurs correspondants.

Outil Raccordement à utiliser

Outils à
cône MK3

Insérez l'outil directement dans le cône de
broches (3).

Outils à
cône MK2

Utilisez la douille de réduction MK3:2
(disponible dans les accessoires).

Outils avec
tige Weldon 19 mm

Utilisez la xation industrielle MK3/Weldon

19 mm (A).

Outils avec
tige Weldon 32 mm

Utilisez la xation industrielle MK3/Weldon

32 mm (B).

Outils à
tige droite

Utilisez le mandrin à goujon conique MK3/
B16 (disponible dans les accessoires).

74

Préparations

MAB 855

FRANÇAIS

Consignes de sécurité

AVERTISSEMENT

Risque de blessures !

N'utilisez pas d'outils endommagés, salis ou usés. ►
Effectuez uniquement le remplacement d'outils lorsque la ma- ►

chine est arrêtée et débranchée. Débranchez la che réseau

de la prise.
Après l'insertion, veuillez contrôler l'assise sûre de l'outil. ►
N'utilisez que des outils, adaptateurs et accessoires conve- ►

nant à cette machine.

Fixation industrielle Weldon

Mise en place de l'outil

Insérez la xation industrielle MK3/Weldon (A ou B) le cône de 

broches (3) de la machine.
Avant la mise en place, nettoyez la tige Weldon de l'outil et le 

raccordement.
Desserrez les deux vis à six pans creux dans le raccordement 

(A, B) à l'aide de l'outil fourni (I).
Insérez l'outil dans le raccordement (A, B). 

INDICATION

Avant la mise en place d'un foret magnétique, insérez la tige ►
d'éjection (C,F) qui convient.

Serrez les deux vis dans le raccordement (A, B) à l'aide de 
l'outil fourni (I).

Retirer l'outil

Desserrez les deux vis dans le raccordement (A,B) à l'aide de 
l'outil fourni (I) et retirez l'outil par le bas.

75

Utilisation

MAB 855

FRANÇAIS

Raccordement/xation industrielle MK

Mise en place du raccordement/xation industrielle

Avant la mise en place, nettoyez la tige de l'outil, de l'adapta- 

teur ou de la xation industrielle et le cône de broches (3) de la

machine.
Insérez l'outil par le bas dans le cône de broches (3) de la 

machine.

INDICATION

Si vous utilisez des outils/adaptateurs avec le cône MK2, ►
utilisez la douille de réduction MK3:2.

Retirer l'outil

Tournez l'outil jusqu'à ce que le chasse-foret (H) glisse dans 

l'orice de chasse-foret (4) prévu à cet effet.

Ôtez l'outil avec le chasse-foret (H) ou relâchez-le d'un coup 
contre le chasse-foret.

Utiliser le mandrin

Insérer le mandrin

Enchez le mandrin sur le goujon conique et réglez la com- 
binaison dans le cône de broches (3) de la machine. Le cas
échéant, utilisez une douille de réduction.

Ouvrez le mandrin, et insérez l'outil dans le mandrin. 
Faîtes tourner le mandrin à la main et serrez-le à fond à l'aide 

de la clé de serrage.

Retirer le mandrin

Desserrez le mandrin à la main à l'aide de la clé de serrage et 
retirez l'outil.

AVERTISSEMENT

Risque de blessures !

Serrez le mandrin à fond uniquement à l'aide de la clé de ►
serrage prévue à cet effet.

Après le serrage/desserrage, retirez toujours la clé de serrage ►
du mandrin.

76

Utilisation

MAB 855

FRANÇAIS

Utilisation

Allumer/éteindre la xation magnétique

Allumer la xation magnétique

ATTENTION

Allumez la xation magnétique uniquement si la machine se ►
trouve sur un fond magnétique, an d'éviter toute surchauffe

de l'aimant.

 Allumez le bouton (22). Le voyant de contrôle du bouton (22)

s'allume.

 Contrôlez la force de retenue magnétique à l'aide de l'indica-

teur magnétique (23). Si la force de retenue magnétique est
sufsante, le voyant de contrôle MAGNET POWER (23) s'al­lume en vert. Si le voyant de contrôle MAGNET POWER (23)
s'allume en rouge, la force de retenue magnétique disponible

n'est pas sufsante.

ATTENTION

La force de retenue magnétique maximale n'est disponible ►
qu'après la mise en marche du moteur.

Éteindre la xation magnétique

 Fixez la machine à la poignée (9) pour empêcher que la ma-

chine ne glisse.
Éteignez le bouton (22). Le voyant de contrôle du bouton (22) 

s'éteint.

77

Utilisation

MAB 855

FRANÇAIS

Allumer/éteindre la machine

 Sur l'interrupteur Marche/arrêt (21), allumez la machine en

actionnant le bouton vert (I) et éteignez-la à l'aide du bouton
rouge (O).

INDICATION

La machine ne peut se mettre en marche que si la xation ►

magnétique a été allumée auparavant.
Faites fonctionner à vide une machine fortement chauffée ►

pendant env. 2 minutes pour la faire refroidir.
En cas de panne de courant ou d'arrêt de la xation magnéti- ►

que, la machine s'arrête automatiquement.

Sélectionner la plage de régime

ATTENTION

Effectuez la commutation de la transmission uniquement ►
lorsque la machine est débranchée.

La machine dispose d'une transmission dotée de quatre niveaux de
transmission mécaniques. Le réglage des niveaux de transmission
s'effectue par l'intermédiaire des deux leviers sélecteurs (5) sur le
côté de la transmission.

Pour régler le niveau de transmission, mettez les deux leviers 
sélecteurs (5) au régime souhaité selon le tableau ci-dessous
lorsque la machine est arrêtée.

Niveau de

transmission

Vitesse en

charge

Levier de sélection

gauche droite

1e vitesse

110 min

-1

▼ ▲

2e vitesse

175 min

-1

▼ ▼

3e vitesse

245 min

-1

▲ ▲

4e vitesse

385 min

-1

▲ ▼

INDICATION

Sélectionnez la plage de régime en fonction du matériau et du ►
diamètre de perçage.

78

Utilisation

MAB 855

FRANÇAIS

Perçage avec la machine

Perçage avec les forets hélicoïdaux

Pour le perçage avec les forets hélicoïdaux, veuillez procéder
comme suit :

Insérez le foret hélicoïdal avec le cône MK par le bas dans le 
cône de broches (3) de la machine.

Après le montage du mandrin, insérez le foret hélicoïdal à tige 
droite dans le mandrin.

Placez la machine au lieu d'utilisation, alignez-la et allumez la 

xation magnétique.

Sélectionnez le régime adéquat et allumez la machine. 

INDICATION

Lors du perçage avec les forets hélicoïdaux, veuillez observer les
indications suivantes :

En cas de pression trop importante, le mandrin peut chauffer ►
et la machine être sollicitée de manière excessive.

Veillez à évacuer régulièrement les copeaux. Cassez-les si la ►
profondeur de perçage est trop importante.

Perçage avec les forets magnétiques

Pour le perçage avec les forets magnétiques, veuillez procéder
comme suit :

Pour les forets magnétiques à tige Weldon de 19 mm, veuillez 

monter la xation industrielle (A).

Pour les forets magnétiques à tige Weldon de 32 mm, veuillez 

monter la xation industrielle (B).
Branchez le dispositif de lubrication réfrigérante. 

Insérez la tige d'éjection qui convient dans le foret magnétique 
puis introduisez le foret magnétique dans le raccordement.

Placez la machine au lieu d'utilisation, alignez-la et allumez la 

xation magnétique.

Sélectionnez le régime adéquat et allumez la machine. 

79

Élimination des blocages

MAB 855

FRANÇAIS

INDICATION

Lors du perçage avec les forets magnétiques, veuillez observer
les indications suivantes :

Le perçage avec les forets magnétiques ne nécessite pas ►
grand effort. Si vous augmentez la pression, l'opération de
perçage ne va pas s'accélérer. Le mandrin s'usera plus rapi­dement et la machine peut être sollicitée de manière exces­sive.

Utilisez le dispositif de lubrication réfrigérante installé sur la ►

machine avec huile de coupe haute performance BDS 5000.
En cas de travaux au-dessus de la tête, il n'est pas possible ►

d'utiliser le dispositif de lubrication. Dans ce cas, utilisez le

pulvérisateur à graisse haute performance ZHS 400. Vapori­sez l'intérieur et l'extérieur du mandrin avec ce pulvérisateur
avant le perçage. Répétez cette opération si la profondeur de
perçage est trop importante.

Veillez à évacuer régulièrement les copeaux. Cassez-les si la ►
profondeur de perçage est trop importante.

Élimination des blocages

AVERTISSEMENT

Risque de coupure par des parties d'outils brisées ou des

copeaux.

Mettre des gants de protection avant le début des travaux. ►

En cas de blocage de l'outil

Éteindre la machine. Débranchez la che réseau de la prise. 

Amener le chariot de la machine en position supérieure à l'aide 
du levier.

Remplacer l'outil défectueux. Éliminer les copeaux. 

Dans le cas d'autres blocages:

Éteindre la machine avec l'interrupteur moteur. Laisser la xa- 
tion magnétique enclenchée.

Amener le chariot de la machine en position supérieure à l'aide 
du levier.

Retirer les copeaux et contrôler l'outil. 

80

Nettoyage

MAB 855

FRANÇAIS

Nettoyage

AVERTISSEMENT

Avant tout nettoyage et maintenance, arrêtez la machine et ►
débranchez la che de la prise.

Si vous utilisez de l'air comprimé pour le nettoyage, portez ►
des lunettes et des gants de protection et protégez les autres
personnes dans la zone de travail.

ATTENTION

Ne plongez jamais la machine dans de l'eau ou dans d'autres ►
liquides.

Après chaque utilisation

Retirez l'outil employé. 
Retirez les copeaux et les restes d'agent réfrigérant. 
Nettoyez l'outil et le raccordement sur la machine. 
Nettoyez la coulisse du chariot de la machine. 
Remballez la machine et les accessoires dans le coffret de 

transport.

81

Maintenance

MAB 855

FRANÇAIS

Maintenance

AVERTISSEMENT

Risques issus des réparations inappropriées !

Des réparations inappropriées peuvent entraîner des risques
considérables pour l'utilisateur et des dommages sur la machine.

Les réparations sur les appareils électriques doivent unique- ►
ment être effectuées par le service Après-vente d'usine ou par
des techniciens ayant été formés par le fabricant.

Rajuster la coulisse du chariot de la machine.

Si la coulisse du chariot de la machine (13) a du jeu, il faut la rajus­ter. Veuillez procéder comme suit:

Desserrez les vis d'arrêt. 
Resserrez les vis de réglage de manière régulière. 
Resserrez à fond les vis d'arrêt. 

Remplacer les balais de charbon

Le remplacement des balais de charbon doit uniquement être effec­tué par la société BDS ou par un atelier spécialisé. Toute réparation
effectuée sur la propre initiative du client entraîne une perte du droit
de garantie.

Service clientèle/après-vente

Si vous avez des questions sur le service clientèle/après-vente,
veuillez vous adresser à BDS. Nous vous nommerons votre parte­naire de service après-vente le plus proche.

82

Dépannage

MAB 855

FRANÇAIS

Dépannage

Cause des pannes et remède

Erreur Cause possible Remède

Le moteur ne démarre
pas après avoir actionné
l'interrupteur Marche/arrêt
ou il s'arrête pendant le
fonctionnement.

Fiche non branchée. Brancher la che.

Coupe-circuit automatique
arrêté.

Mettre en marche le coupe-cir­cuit automatique.

La xation magnétique n'est

pas allumée.

Allumer la xation magnétique.

Le coupe-circuit a sauté
dans la distribution élec­trique.

Trop d'appareils raccordés au
même circuit électrique.

Réduire le nombre des appareils
dans le circuit électrique.

La machine est en panne.

Informer le service Après-ven­tes.

La xation magnétique ne

fonctionne pas.

Aimant non allumé. Allumer l'aimant.

Pas de surface magnétique. Utiliser un socle adéquat.

La lubrication ne fonc­tionne pas.

Plus de lubriant dans le

réservoir.

Ravitailler en lubriant.

Robinet fermé. Ouvrir le robinet.

Ajutage bouché. Nettoyer le réservoir et l'ajutage.

INDICATION

Si vous ne réussissez pas à résoudre le problème avec les actions précitées, veuillez ►
vous adresser au service Après-vente.

83

Rangement / élimination

MAB 855

FRANÇAIS

Rangement / élimination

Rangement

Si vous n'utilisez pas la machine pendant une période prolongée,
nettoyez-la de la manière décrite au chapitre Nettoyage. Conservez
la machine et tous les accessoires dans le coffret de transport, qui
sera lui-même rangé dans un endroit propre et sec, à l'abri du gel.

Elimination

Elimination de l'emballage

L'emballage protège la machine contre les dommages dus au
transport. Les matériaux d'emballage sont sélectionnés selon des
aspects écologiques et techniques d'élimination, c'est pourquoi ils
sont recyclables.

La remise en circulation de l'emballage dans le circuit de matériel
économise des matières premières et elle réduit la production de
déchets.

Eliminez les matériaux d'emballage devenus inutiles conformément
aux directives locales en vigueur.

Elimination de l'appareil usé

A l'intérieur de l'Union européenne, il est interdit de mettre ce pro­duit aux ordures ménagères normales.

Eliminez le produit selon la directive CE 2002/96/DEEE sur les ap­pareils usagés électriques et électroniques (Déchets d'Équipements
Électriques et Électroniques).

En cas de question, veuillez vous adresser au service compétent de
votre commune pour la collecte des déchets.

Elimination de l'appareil usé

AVERTISSEMENT

Respectez les indications d'élimination du fabricant de lubri- ►
ants.

84

Annexe

MAB 855

FRANÇAIS

Annexe

Données techniques

Modèle MAB 855

Dimensions (L x l x H) 366 x 239 x 725 mm

Pied magnétique (L x l) 220 x 110 mm

Poids net env. 25 kg
Tension d'exploitation

(voir plaque signalétique)

230 VAC / 50-60 Hz

110-125 VAC / 60 Hz

Puissance absorbée 1700 W

Émission de bruit 89 db(A)

Vibration 0,77 m/s²

Course 255 mm

Foret magnétique court max. Ø 75 mm

Foret magnétique long max. Ø 75 mm

Foret magnétique extra-long max. Ø 75 mm

Foret hélicoïdal max. Ø 31,75 mm

Régime niveau 1 n

0

= 215 / n = 110 min

-1

Régime niveau 2 n0 = 330 / n = 175 min

-1

Régime niveau 3 n0 = 460 / n = 245 min

-1

Régime niveau 4 n0 = 680 / n = 385 min

-1

Protection thermique -

Accouplement à glissement Oui

Couple réglable ­Système électronique de régulation à ondes

pleines

-

Marche à droite/gauche -

Cône de broches MK3

Logement du foret magnétique

Fixation industrielle MK3/19 mm
Fixation industrielle MK3/32 mm

Longueur de la ligne de branchement : 2,8 m

Classe de protection I

85

Annexe

MAB 855

FRANÇAIS

Déclaration de conformité CE

Nom/adresse du fabricant : BDS Maschinen GmbH

Martinstraße 108
D-41063 Mönchengladbach

Nous déclarons que le produit

Objet fabriqué : Perceuse à foret magnétique

Type : MAB 855

répond aux dispositions en vigueur suivantes :

Règlement CE 2006/42/CE sur les machines ■
Directive CE 2004/108/CE relative à la compatibilité électromagnétique ■

Les normes harmonisées suivantes ont été appliquées en totalité ou en partie :

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ●
DIN EN 55014-1:2006 + A1:2009 + A2:2011 ●
DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ●
DIN EN 60745-1:2009 ●
DIN EN 60745-2-1:2010 ●

La personne responsable de la documentation selon la directive 2006/42/CE - Annexe II
point A.2. était:

_____________________________________________________________________

(Nom, prénom, position dans l'entreprise du fabricant)

Mönchengladbach, le 01/06/2012

Wolfgang Schröder, Directeur techn.

________________________________________

(Signature juridiquement valable de l'auteur)

86

MAB 855

FRANÇAIS

87

MAB 855

ESPAÑOL

Índice

Prólogo ..........................88

Indicaciones de uso ................88

Derechos de autor ..................88

Composición de las advertencias ......89

Uso conforme al previsto .............90

Limitación de responsabilidades .......90

Seguridad ........................91

Indicaciones básicas de seguridad .....91

Peligros relacionados con la electricidad

. 92

Peligro de lesiones ..................93

Prevención de daños ................94

Dispositivos de seguridad ............95

Equipamiento de protección personal ...96

Componentes/volumen de suministro 97

Visión general de la máquina ..........97

Volumen de suministro ...............98

Panel de operación .................98

Antes de utilizar por primera vez .....99

Inspección de transporte .............99

Preparativos ......................99

Medidas de seguridad adicionales

para determinados trabajos. ..........99

Comprobar la consistencia del

fundamento ......................100

Insertar herramienta ................101

Utilización ......................104

Conectar/desconectar imán de

adherencia .......................104

Encender y apagar la máquina .......105

Seleccionar el rango de revoluciones . . 105

Taladrar con la máquina .............106

Eliminación de bloqueos ...........107

Limpieza ........................108

Después de cada uso ..............108

Mantenimiento ...................109

Reajustar la guía del carro de máquina

. 109

Cambiar las escobillas ..............109

Asistencia técnica / Servicio técnico ...109

Solución de anomalías ............110

Causa y solución de anomalías .......110

Almacenamiento y eliminación .....111

Almacenamiento ..................111

Eliminación .......................111

Anexo ..........................112

Datos técnicos ....................112

Declaración de conformidad de la CE . . 113

88

Prólogo

MAB 855

ESPAÑOL

Prólogo

Con la compra de la máquina ha optado por un producto de calidad
que ha sido dimensionado respecto a su tecnología y robustez para
las más altas exigencias en su utilización profesional diaria.

Lea la información de este manual con el n de familiarizarse

rápidamente con la máquina y de poder sacar el máximo provecho
todas sus funciones.

Si trata y cuida correctamente su aparato le hará un buen servicio
durante muchos años.

Indicaciones de uso

Las presentes instrucciones de servicio forman parte de la tala­dradora de núcleo magnética MAB 855 (en adelante máquina) y
contienen información importante acerca de la puesta en funciona­miento, la seguridad, el uso conforme al previsto y el cuidado de la
máquina.

Las instrucciones de servicio deben guardarse siempre cerca de la
máquina. Deben leerlas y utilizarlas todas aquellas personas que
vayan a utilizar, reparar y/o limpiar la máquina.

Guarde debidamente estas instrucciones de servicio y entréguelas
junto a la máquina en caso de transferencia a otra persona.

Derechos de autor

Este documento está protegido por las leyes de derechos de autor.

Queda prohibida la reproducción y reimpresión total o parcial del
manual, así como la copia de sus ilustraciones, con o sin modica­ciones, sin la autorización por escrito del fabricante.

89

Indicaciones de uso

MAB 855

ESPAÑOL

Composición de las advertencias

En las presentes instrucciones de servicio se utilizan las siguientes
advertencias:

PELIGRO

Las indicaciones de esta categoría señalan una posible situa­ción de peligro.

Si no se toman las medidas necesarias para evitar esta situación,
podría provocar lesiones personales graves e incluso la muerte.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir la muerte o lesiones graves para las

personas.

ADVERTENCIA

Las indicaciones de esta categoría señalan una situación de

peligro potencial.

Si no se toman las medidas necesarias para evitar esta situación,
podría provocar lesiones personales.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir lesiones para las personas.

ATENCIÓN

Las indicaciones de esta categoría señalan daños materiales

potenciales.

Si no se toman las medidas necesarias para evitar esta situación,
podría provocar daños materiales.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir daños materiales.

NOTA

Una nota contiene informaciones adicionales para facilitar el ►
uso del aparato.

90

Indicaciones de uso

MAB 855

ESPAÑOL

Uso conforme al previsto

La máquina ha sido diseñada para trabajos de taladrado en metales
magnéticos y no magnéticos conforme a los limites indicados en los
datos técnicos.

Cualquier uso diferente o excedente se considerará no conforme al
previsto.

ADVERTENCIA

¡Peligro derivado de un uso no conforme al previsto!

Si la máquina no es utilizada de la forma prevista y/o se utiliza

para nes distintos pueden producirse situaciones de peligro.

Utilice el aparato únicamente conforme a su uso previsto. ►
Cumpla los procedimientos que se describen en estas instruc- ►

ciones de servicio.

Las reclamaciones por daños derivados del uso no conforme al
previsto quedarán invalidadas de forma inmediata.

El riesgo es responsabilidad única del usuario.

NOTA

Si usa la máquina para nes profesionales, tenga en cuenta ►

las normativas de prevención de accidentes y las disposicio­nes de seguridad de la empresa.

Limitación de responsabilidades

Toda la información técnica, datos e indicaciones sobre la insta­lación, el funcionamiento y el cuidado incluidas en las presentes
instrucciones de servicio se corresponden al estado más actual en
el momento de su impresión.

El fabricante no se hace responsable de los daños derivados del in­cumplimiento de las instrucciones, del uso no conforme al previsto,

de las reparaciones indebidas, de las modicaciones realizadas sin

autorización o del uso de accesorios y piezas de repuesto, herra­mientas y lubricantes no permitidos.

91

Seguridad

MAB 855

ESPAÑOL

Seguridad

ATENCIÓN

¡Durante la utilización de herramientas eléctricas deben
observarse las siguientes medidas de seguridad básicas con
el n de evitar descargas eléctricas y peligros de lesiones e
incendio!

Indicaciones básicas de seguridad

No utilice la máquina en ambientes con riesgo de incendio o ■
explosión.

Aquellas personas cuyas capacidades físicas, psíquicas o ■
motrices no les permitan utilizar la máquina con plena seguridad
únicamente podrán usarla bajo supervisión o con las instruccio­nes de una persona responsable.

Queda prohibido el uso de la máquina a las personas que lleven ■
marcapasos o cualquier otros implantes medicinales.

No se permite utilizar la máquina a los niños. ■
Antes de utilizar la máquina, revise que la máquina y el cable de ■

conexión no presenten daños externos. No ponga en funciona­miento una máquina dañada.

Antes de empezar a trabajar, compruebe que la cadena de ■
seguridad se encuentre en perfecto estado y que el interruptor
de la máquina funcione correctamente.

Encargue las reparaciones del cable de conexión únicamente a ■
un técnico electricista.

Encargue las reparaciones del aparato sólo a un distribuidor ■
autorizado o al servicio técnico de fábrica. Una reparación
indebida puede provocar situaciones graves de peligro para el
usuario.

Las reparaciones del aparato dentro del periodo de garantía ■
deberán ser realizadas únicamente por un servicio técnico
autorizado por el fabricante, ya que de lo contrario perderá el
derecho a la garantía.

Los componentes defectuosos se deberán sustituir únicamente ■
por piezas de repuesto originales. Ésta es la única forma de
garantizar que se cumplan los requisitos de seguridad.

92

Seguridad

MAB 855

ESPAÑOL

No deje la máquina desatendida cuando esté en funcionamien- ■
to.

Guarde la máquina en un lugar seco y con una temperatura ■
agradable fuera del alcance de los niños.

No deje la máquina al aire libre ni la exponga a la humedad. ■

Asegúrese de que el lugar de trabajo esté sucientemente ■

iluminado (>300 Lux).
No utilice máquinas de baja potencia para realizar trabajos ■

pesados.
Mantenga el lugar de trabajo limpio. ■
Mantenga la máquina limpia, seca y libre de residuos de aceite ■

y grasa.
Respete las instrucciones de lubricación y refrigeración de la ■

herramienta.

Peligros relacionados con la electricidad

PELIGRO

¡Peligro de muerte debido a la corriente eléctrica!
¡El contacto con cables o componentes cargados con ten-

sión implica peligro de muerte!

A n de impedir situaciones de peligro relacionadas con la electri­cidad, respete las siguientes indicaciones de seguridad:

No abra la carcasa de la máquina. Si se tocan contactos so- ►
metidos a tensión existe un riesgo de descarga eléctrica.

Nunca sumerja en agua o en otro líquido la máquina o la ►
clavija de red.

Utilice exclusivamente prolongadores o tambores portacables ►
con una sección de cable de 1,5 mm².

Utilice únicamente cables alargadores homologados para el ►
lugar de uso de la máquina.

Revise el estado del cable alargador de forma regular y susti- ►
túyalo si está deteriorado.

Evite el contacto entre el cuerpo y las piezas conectadas ►
a tierra (p.ej. tubos, radiadores o soportes de acero) para
reducir el peligro de descarga eléctrica en caso de producirse
una avería.

93

Seguridad

MAB 855

ESPAÑOL

Peligro de lesiones

ADVERTENCIA

¡Peligro de lesiones en caso de un uso inadecuado de la
máquina!

A n de no resultar herido usted u otras personas, respete las

siguientes indicaciones de seguridad:

Utilice la máquina sólo con el equipamiento de protección ►
(véase capítulo equipamiento de protección personal)
indicado en el presente manual.

Cuando la máquina esté en marcha, ► no utilice guantes de
protección. Los guantes podrían quedarse encanchados en la
taladradora y ser arrancados de las manos. Si esto llegara a
suceder, podría perder uno o varios dedos.

Quítese las joyas sueltas antes de empezar a trabajar. Si ►
tiene el pelo largo, recójaselo con una redecilla.

Apague la máquina antes de proceder a cualquier cambio de ►
herramienta o de cualquier trabajo de mantenimiento o limpie­za. Espere hasta que deje de girar la máquina.

Antes de cambiar una herramienta o de realizar algún trabajo ►
de mantenimiento o limpieza, desenchufe la clavija de red de
la toma de corriente para impedir que la máquina se pueda
poner en marcha de forma accidental.

No acerque las manos a las piezas móviles de la herramien- ►
ta mientras esté en marcha. Extraiga las virutas sólo con la
máquina parada. Para retirar las virutas, utilice guantes de
protección.

Durante los trabajos sobre un andamio el usuario deberá ►
estar asegurado mediante un arnés de sujeción contra caídas
ya que la máquina puede producir en caso de un fallo de
corriente un impacto pendular.

Compruebe antes de cada uso que los imanes eléctricos ►
tengan una estabilidad segura sobre la base (véase capítulo
Preparativos).

Asegure la máquina con la cadena de seguridad suministrada ►
cuando se realicen trabajos en posición vertical o inclinada y
en los trabajos por encima de la cabeza. La máquina podría
desprenderse al soltar el imán o por ausencia de tensión.

Compruebe antes de cada uso el asiento seguro de la herra- ►
mienta (véase capítulo Insertar herramienta).

No deje el cable de conexión colgando en esquinas (riesgo de ►
tropezar).

94

Seguridad

MAB 855

ESPAÑOL

Prevención de daños

ATENCIÓN

¡Posibilidad de daños materiales si el aparato se manipula
incorrectamente!

A n de impedir que se produzcan daños materiales, respete las

siguientes indicaciones:

Antes de conectar la máquina, compare los datos de conexión ►
(tensión y frecuencia) de la placa de características con los
de la red eléctrica. Para que la máquina no resulte dañada,
deben coincidir estos datos.

Coja la máquina siempre por el asidero y no por el cable de ►
conexión.

Para desenchufar el cable de conexión de la toma de corrien- ►
te, tire siempre cogiéndolo por la clavija de red y nunca por el
cable de alimentación.

No aplaste el cable de conexión. ►
No exponga el cable de conexión al calor ni a productos ►

químicos.

No pase el cable de conexión por encima de bordes alados ►
ni supercies calientes.

Coloque el cable de conexión de modo que no pueda ser cap- ►
turado y enrollado por piezas en rotación de la máquina.

95

Seguridad

MAB 855

ESPAÑOL

Dispositivos de seguridad

Protección contra rearranque

NOTA

La máquina se para automáticamente al desconectar el imán ►
de adherencia o en caso de un fallo de corriente.

Para evitar un arranque inesperado de la máquina al volver a
conectar los imanes de sujeción o bien al restablecerse la alimen­tación de corriente (protección contra rearranque), la máquina se
ha de volver a conectar mediante el interruptor de conexión/desco­nexión.

Indicador magnético

El indicador magnético sirve para el control óptico de la fuerza de
sujeción magnética.

El indicador magnético se ilumina ■ VERDE:
La fuerza de sujeción magnética corresponde a los requisitos
mínimos. El mecanizado puede realizarse.

El indicador magnético se ilumina ■ ROJO:

La fuerza de sujeción magnética es insuciente. No se puede

realizar ningún mecanizado con la máquina. Ello puede ser

debido a grosor de material insuciente, supercies irregulares

o bien por capas de laca, de escamas de óxido o de cinc.

Acoplamiento de fricción

El engranaje está protegido con un acoplamiento de fricción para
las situaciones de bloqueo.

96

Seguridad

MAB 855

ESPAÑOL

Símbolos de la máquina

Los símbolos que hay colocados en la máquina tienen el siguiente

signicado:

Símbolo Signicado

¡Peligro de descarga eléctrica!

Lea las instrucciones de servicio antes de empezar a
trabajar.

Utilice protección auditiva y gafas de protección.

Equipamiento de protección personal

Durante los trabajos con la máquina se ha de llevar puesto el equi­pamiento de protección personal siguiente:

Símbolo Signicado

Ropa protectora de trabajo ceñida con baja resistencia
a la rotura

Gafas de protección para protegerse los ojos contra
las piezas y los líquidos que pudieran salir despedidos,
y protección auditiva en los lugares con emisiones
acústicas > 80 dB(A)

Calzado de seguridad como protección contra objetos
desprendidos

Durante trabajos especiales con la máquina se ha de llevar puesto
el equipamiento de protección personal adicional siguiente:

Símbolo Signicado

Casco de protección como protección contra objetos
desprendidos

Llevar puesto un arné de sujeción en caso de riesgo de
caída

Guantes protectores como protección contra lesiones

97

Componentes/volumen de suministro

MAB 855

ESPAÑOL

Componentes/volumen de suministro

Visión general de la máquina

11

9

87

5

3

13

12

4

2

10

1

6

1 Broca hueca

(no contenido en el volumen de suminis­tro)

7 Boquilla de llenado para aceite de corte
8 Depósito de aceite de corte

2 Alojamiento industrial MK3/Weldon 9 Asidero
3 Cono de husillo MK3 10 Palanca de mano
4 Abertura para extractor 11 Panel de operación
5 Engranaje de 4 velocidades con conmu-

tación

12 Pie magnético

6 Motor de accionamiento 13 Carro de máquinas y guía

98

Componentes/volumen de suministro

MAB 855

ESPAÑOL

Volumen de suministro

A, B C - F G H I, J

Máquina MAB 855 (sin gura) G Cadenas de seguridad

A

Alojamiento industrial MK3/Weldon de 19 mm

H Extractor MK3

B

Alojamiento industrial MK3/Weldon de 32 mm

I Destornillador angular 5 mm
C Pasador de expulsión ZAK 075 J Destornillador angular 6 mm
D Pasador de expulsión ZAK 090 Maleta de transporte (sin gura)
E Pasador de expulsión ZAK 100 Instrucciones de servicio/Tarjeta de

garantía (sin gura)

F Pasador de expulsión ZAK 120

Panel de operación

21

22

23

21 Interruptor de encendido y apagado del motor
22 Interruptor de encendido y apagado del imán
23 Indicador magnético

99

Antes de utilizar por primera vez

MAB 855

ESPAÑOL

Antes de utilizar por primera vez

Inspección de transporte

La máquina viene de serie equipada con los componentes indica­dos en el capítulo componentes/volumen des suministro.

NOTA

Compruebe que el volumen de suministro esté completo y ►
que no presente daños visibles. Si el suministro está incom­pleto o en mal estado, informe inmediatamente al proveedor/
comercio.

Preparativos

El presente capítulo contiene indicaciones importantes acerca de
las actividades de preparación necesarias antes de iniciar el traba­jo.

Medidas de seguridad adicionales para determinados trabajos.

En los trabajos indicados a continuación se han de tomar las medi­das de seguridad adicionales siguientes:

Posición de trabajo no horizontal

ADVERTENCIA

Peligro de lesiones por caída de la máquina

Cuando se realicen trabajos en posición vertical o inclinada o por
encima de la cabeza, la máquina ha de asegurarse con la cadena
de seguridad (G) suministrada contra caída.

Compruebe el buen funcionamiento de la cadena de seguri- ►
dad antes de utilizarla. Queda prohibido usar una cadena de
seguridad dañada. Cambie la cadena de seguridad dañada
de inmediato.

Coloque la cadena de seguridad de modo que se aleje la ►
máquina del usuario en caso de desprendimiento.

Coloque la cadena de seguridad dentro de lo posible sin hol- ►
gura alrededor del asidero de la máquina.

Compruebe antes de comenzar los trabajos el rme asiento ►

de la cadena de seguridad y el cierre.
Utilice el equipamiento de protección indicado en el capítulo ►

Equipamiento de protección personal.

100

Preparativos

MAB 855

ESPAÑOL

Trabajos sobre un andamio

ADVERTENCIA

Riesgo de caída debido a un movimiento pendular inespera­do de la máquina.

Durante los trabajos sobre un andamio, la máquina puede produ­cir durante el arranque o en caso de fallo de corriente un movi­miento pendular inesperado.

Asegure la máquina con la cadena de seguridad adjunta (G). ►
Asegúrese contra caída llevando puesto el arnés de sujeción. ►

Comprobar la consistencia del fundamento

La fuerza de sujeción magnética depende de la naturaleza del
fundamento. La fuerza de sujeción es reducida notablemente por
capas de pintura, de cinc y de cascarilla así como por óxido.

El fundamento para que se pueda establecer una adherencia mag-

nética suciente, deberá cumplir las condiciones siguientes:

El fundamento deberá ser magnético. ■
La supercie de adherencia y el pie magnético (12) deberán ■

estar limpios y libres de grasa.

La supercie de adherencia no deberá ser irregular. ■

NOTA

Antes de usar la máquina, limpie la base y el pie magnético ►
(12).

Elimine las irregularidades y el óxido suelto de la base. ►
BDS le ofrece en su gama de accesorios útiles de sujeción ►

especiales.

El mejor efecto de adherencia se logra con acero de bajo contenido
en carbono y un espesor mínimo de 20 mm.
