BDS MAB 485, MAB 525 Operating Instruction

Download

MAB 485

Original-

Betriebsanleitung

Operating instructions • Mode d‘emploi

Instrucciones de manejo • Istruzioni per l’uso

DEUTSCHENGLISHFRANÇAISESPAÑOLITALIANO

Inhalt Seite

Original-Betriebsanleitung ............ 3

Garantiekarte .....................A1

Contents Page

Operating instructions............... 33

Warranty.........................A1

Sommaire Page

Mode d’emploi .................... 63

Certicat de garantie ...............A1

Indice Página

Instrucciones de manejo............. 93

Comprobante de garantía............A1

Indice Pagina

Istruzioni per l’uso................. 123

Garanzia.........................A1

MAB 485

DEUTSCH

Inhaltsverzeichnis

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . .4

Verwendungshinweise ..............4

Urheberrecht . . . . . . . . . . . . . . . . . . . . . .4

Aufbau der Warnhinweise . . . . . . . . . . . .5

Bestimmungsgemäße Verwendung .....6

Haftungsbeschränkung . . . . . . . . . . . . . .6

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . .7

Grundlegende Sicherheitshinweise . . . . .7

Gefahr durch elektrischen Strom . . . . . . .8

Verletzungsgefahr . . . . . . . . . . . . . . . . . .9

Vermeidung von Beschädigungen . . . . .10

Sicherheitseinrichtungen . . . . . . . . . . . . 11

Persönliche Schutzausrüstung ........12

Bestandteile/Lieferumfang . . . . . . . . .13

Maschinenübersicht ................13

Lieferumfang . . . . . . . . . . . . . . . . . . . . .14

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . .14

Vor dem Erstgebrauch .............15

Transportinspektion . . . . . . . . . . . . . . . .15

Vorbereitungen ...................15

Zusätzliche Sicherungsmaßnahmen

bei bestimmten Arbeiten .............15

Beschaffenheit des Untergrundes prüfen

.16

Werkzeug einsetzen ................17

Verwendung .....................21

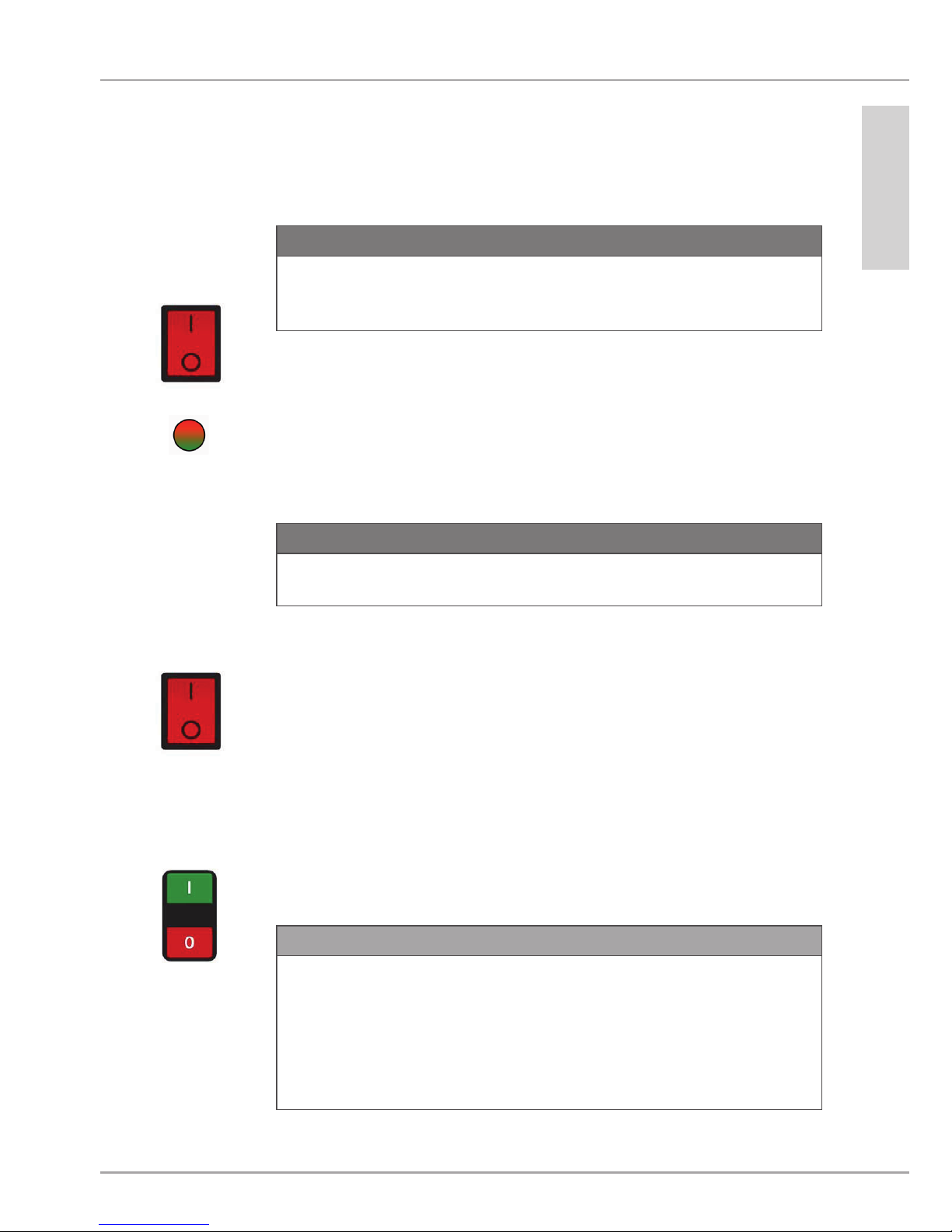

Haftmagnet ein-/ausschalten . . . . . . . . .21

Maschine ein-/ausschalten ...........21

Drehzahlbereich wählen .............22

Einstellen der Drehzahl . . . . . . . . . . . . .22

Bohren mit der Maschine ............23

Gewinde schneiden . . . . . . . . . . . . . . . .25

Reiben/Senken ....................25

Behebung von Blockaden ..........26

Reinigung . . . . . . . . . . . . . . . . . . . . . . .27

Nach jeder Verwendung .............27

Wartung .........................28

Führung des Maschinenschlittens

nachstellen .......................28

Kohlebürsten auswechseln . . . . . . . . . .28

Kundendienst/Service . . . . . . . . . . . . . .28

Störungsbehebung . . . . . . . . . . . . . . .29

Störungsursachen und -behebung .....29

Lagerung/Entsorgung . . . . . . . . . . . . .30

Lagerung . . . . . . . . . . . . . . . . . . . . . . . .30

Entsorgung .......................30

Anhang . . . . . . . . . . . . . . . . . . . . . . . . .31

Technische Daten ..................31

EG-Konformitätserklärung . . . . . . . . . . .32

Vorwort

MAB 485

DEUTSCH

Vorwort

Mit dem Kauf dieser Maschine haben Sie sich für ein Qualitätsprodukt entschieden, welches hinsichtlich Technik und Robustheit für die hohen Anforderungen im professionellen Alltag ausgelegt ist.

Lesen Sie alle hier enthaltenen Informationen, damit Sie mit der Maschine schnell vertraut werden und ihre Funktionen in vollem Umfang nutzen können.

Diese Maschine dient Ihnen viele Jahre lang, wenn Sie sie sach-

gerecht behandeln und pegen.

Verwendungshinweise

Diese Betriebsanleitung ist Bestandteil der Magnet-Kernbohrmaschine MAB 485 (nachfolgend als Maschine bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pege der Maschine.

Die Betriebsanleitung muss ständig in der Nähe der Maschine verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung, Störungsbehebung und/oder Reinigung der Maschine beauftragt ist.

Bewahren Sie diese Betriebsanleitung auf und geben Sie diese mit der Maschine an Nachbesitzer weiter.

Urheberrecht

Dieses Dokument ist urheberrechtlich geschützt.

Jede Vervielfältigung bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Verwendungshinweise

MAB 485

DEUTSCH

Aufbau der Warnhinweise

In der vorliegenden Betriebsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um die ► Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um ► Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

Die Anweisungen in diesem Warnhinweis befolgen, um ► Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die ► den Umgang mit der Maschine erleichtern.

Verwendungshinweise

MAB 485

DEUTSCH

Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für Bohrarbeiten in magnetische und nicht magnetische Metalle sowie zum Gewinde schneiden, Senken und Reiben innerhalb der in den technischen Daten angegebenen Grenzen bestimmt.

Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von der Maschine können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Die Maschine ausschließlich bestimmungsgemäß verwen- ► den.

Die in dieser Betriebsanleitung beschriebenen Vorgehens- ► weisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

HINWEIS

Achten Sie bei gewerblicher Nutzung auf die Einhaltung der ► Unfallverhütungsvorschriften und der Betriebssicherheitsverordnung.

Haftungsbeschränkung

Alle in dieser Betriebsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Inbetriebnahme, den Betrieb

und die Pege entsprechen dem letzten Stand bei Drucklegung.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatz- und Zubehörteile, Werkzeuge und Schmiermittel.

Sicherheit

MAB 485

DEUTSCH

Sicherheit

ACHTUNG

Beim Gebrauch von Elektrowerkzeugen müssen zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr die folgenden grundsätzlichen Sicherheitsmaßnahmen beachtet werden!

Grundlegende Sicherheitshinweise

Verwenden Sie die Maschine nicht in feuer- oder explosions- ■ gefährdeter Umgebung.

Personen, die aufgrund ihrer körperlichen, geistigen oder ■ motorischen Fähigkeiten nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen die Maschine nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Personen mit Herzschrittmacher oder anderen medizinischen ■ Implantaten dürfen diese Maschine nicht verwenden.

Kindern ist die Benutzung der Maschine nicht gestattet. ■ Kontrollieren Sie die Maschine und die Anschlussleitung vor ■

der Verwendung auf äußere sichtbare Schäden. Nehmen Sie eine beschädigte Maschine nicht in Betrieb.

Prüfen Sie vor Beginn der Arbeiten den ordnungsgemäßen ■ Zustand des Sicherheitskette und die Funktion der Schalter der Maschine.

Lassen Sie Reparaturen an der Anschlussleitung nur von einer ■ Elektrofachkraft durchführen.

Lassen Sie Reparaturen an der Maschine nur von einer auto- ■ risierten Fachwerkstatt oder vom Werkskundendienst durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Eine Reparatur der Maschine während der Garantiezeit darf ■ nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, andernfalls erlischt der Garantieanspruch.

Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- ■ tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass die Sicherheitsanforderungen erfüllt werden.

Sicherheit

MAB 485

DEUTSCH

Lassen Sie die Maschine während des Betriebes nicht unbe- ■ aufsichtigt.

Lagern Sie die Maschine an einem trockenen, temperierten ■ Ort außerhalb der Reichweite von Kindern.

Die Maschine nicht im Freien stehen lassen und keiner Feuch- ■ tigkeit aussetzen.

Achten Sie auf ausreichende Beleuchtung des Arbeitsplatzes ■ (>300 Lux).

Verwenden Sie keine leistungsschwachen Maschinen für ■ schwere Arbeiten.

Achten Sie auf Sauberkeit am Arbeitsplatz. ■ Halten Sie die Maschine sauber, trocken und frei von Öl und ■

Fett. Befolgen Sie die Hinweise zur Schmierung und Kühlung des ■

Werkzeuges.

Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen

oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährdung durch elektrischen Strom zu vermeiden:

Öffnen Sie nicht das Gehäuse der Maschine. Werden span- ► nungsführende Anschlüsse berührt besteht Stromschlaggefahr.

Tauchen Sie die Maschine oder den Netzstecker niemals in ► Wasser oder andere Flüssigkeiten.

Verwenden Sie ausschließlich Verlängerungsleitungen oder ► Kabeltrommeln mit einem Kabelquerschnitt von 1,5 mm².

Verwenden Sie nur Verlängerungsleitungen, die für den ► Einsatzort zugelassen sind.

Kontrollieren Sie den Zustand der Verlängerungsleitung ► regelmäßig und ersetzen Sie diese, wenn sie beschädigt ist.

Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. ► Rohre, Radiatoren, Stahlträger), um die Gefahr des Stromschlages bei einem Defekt zu verringern.

Sicherheit

MAB 485

DEUTSCH

Verletzungsgefahr

WARNUNG

Verletzungsgefahr bei unsachgemäßem Umgang mit der Maschine!

Beachten Sie die folgenden Sicherheitshinweise, um sich oder andere nicht zu verletzen:

Betreiben Sie die Maschine nur mit der in dieser Anleitung ► angegebenen Schutzausrüstung (siehe Kapitel Persönliche Schutzausrüstung).

Tragen Sie bei laufender Maschine ► keine Schutzhandschu- he. Der Handschuh kann von der Bohrmaschine erfasst und von der Hand gerissen werden. Es droht der Verlust eines oder mehrerer Finger.

Losen Schmuck vor Beginn der Arbeiten ablegen. Tragen ► Sie bei langen Haaren ein Haarnetz.

Schalten Sie die Maschine vor jedem Werkzeugwechsel und ► vor jeder Wartung und Reinigung aus. Warten Sie, bis die Maschine nicht mehr dreht.

Ziehen Sie vor jedem Werkzeugwechsel und vor jeder War- ► tung und Reinigung den Netzstecker aus der Steckdose, um ein unbeabsichtigtes Anlaufen der Maschine zu verhindern.

Greifen Sie während des Betriebes nicht in das laufende ► Werkzeug. Späne nur bei still stehender Maschine entfernen. Zum Entfernen der Späne Schutzhandschuhe tragen.

Bei Arbeiten auf einem Gerüst muss der Bediener mit einem ► Auffanggurt gesichert werden, da die Maschine bei einem Stromausfall einen gefährlichen Pendelschlag ausführen kann.

Prüfen Sie vor jeder Verwendung den sicheren Halt des ► Elektromagneten auf dem Untergrund (siehe Kapitel Vorbe- reitungen).

Sichern Sie die Maschine mit der beigefügten Sicherheits- ► kette bei Arbeiten in schräger oder senkrechter Position und bei Überkopfarbeiten. Die Maschine kann herabfallen, wenn der Magnet gelöst wird oder die Spannung ausfällt.

Prüfen Sie vor jeder Verwendung den sicheren Sitz des ► Werkzeuges (siehe Kapitel Werkzeug einsetzen).

Lassen Sie die Anschlussleitung nicht über Ecken hängen ► (Stolperdrahteffekt).

Sicherheit

MAB 485

DEUTSCH

Vermeidung von Beschädigungen

ACHTUNG

Mögliche Sachschäden bei unsachgemäßem Umgang mit der Maschine!

Beachten Sie die folgenden Hinweise, um Sachschäden zu vermeiden:

Vergleichen Sie vor dem Anschließen der Maschine die ► Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden an der Maschine auftreten.

Tragen Sie die Maschine immer am Handgriff; nicht an der ► Anschlussleitung.

Ziehen Sie die Anschlussleitung immer am Netzstecker aus ► der Steckdose, nicht an der Netzleitung.

Quetschen Sie die Anschlussleitung nicht ein. ► Setzen Sie die Anschlussleitung weder Hitze noch chemi- ►

schen Flüssigkeiten aus. Ziehen Sie die Anschlussleitung nicht über scharfe Kanten ►

oder heiße Oberächen.

Verlegen Sie die Anschlussleitung so, dass sie nicht vom ► drehenden Teil der Maschine erfasst und aufgewickelt werden kann.

Sicherheit

MAB 485

DEUTSCH

Sicherheitseinrichtungen

Wiederanlaufschutz

HINWEIS

Die Maschine stoppt automatisch, wenn der Haltemagnet ► abgeschaltet wird oder ein Stromausfall eintritt.

Um ein unerwartetes Anlaufen der Maschine beim Wiedereinschalten des Haltemagneten oder bei Rückkehr der Stromversorgung zu verhindern (Wiederanlaufschutz), muss die Maschine über den Ein-/Ausschalter erneut eingeschaltet werden.

Magnetindikator

Der Magnetindikator dient zur optischen Kontrolle der Magnethaltekraft.

Magnetindikator leuchtet ■ GRÜN: Die Magnethaltekraft entspricht den Mindestanforderungen. Die Bearbeitung kann erfolgen.

Magnetindikator leuchtet ■ ROT: Die Magnethaltekraft ist nicht ausreichend. Es darf keine Bearbeitung mit der Maschine erfolgen. Dies kann der Fall sein bei

zu geringer Materialstärke, unebener Oberäche oder durch

Lack-, Zunder- oder Zinkschichten.

Überhitzungsschutz

Die Maschine ist mit einem Überhitzungsschutz ausgestattet. Sollte die Maschine zu heiß werden, schaltet sie sich automatisch ab.

Führen Sie die nachfolgenden Arbeitsschritte durch, bevor Sie mit der Maschine weiter arbeiten:

Entfernen Sie eventuelle Blockierungen. 

Lassen Sie die Maschine im Leerlauf für ca. 2 Minuten  laufen.

Danach ist die Maschine wieder einsatzbereit.

Sicherheit

MAB 485

DEUTSCH

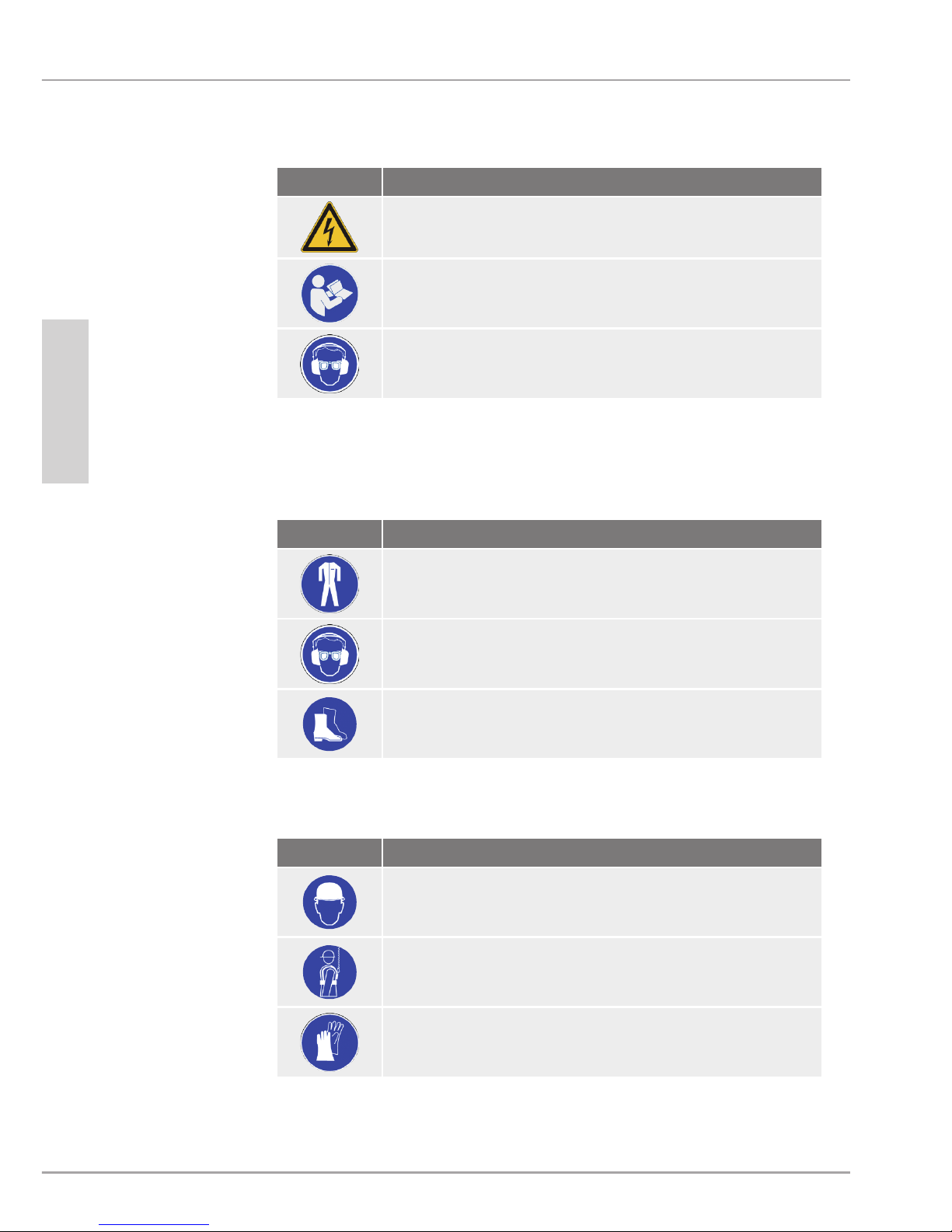

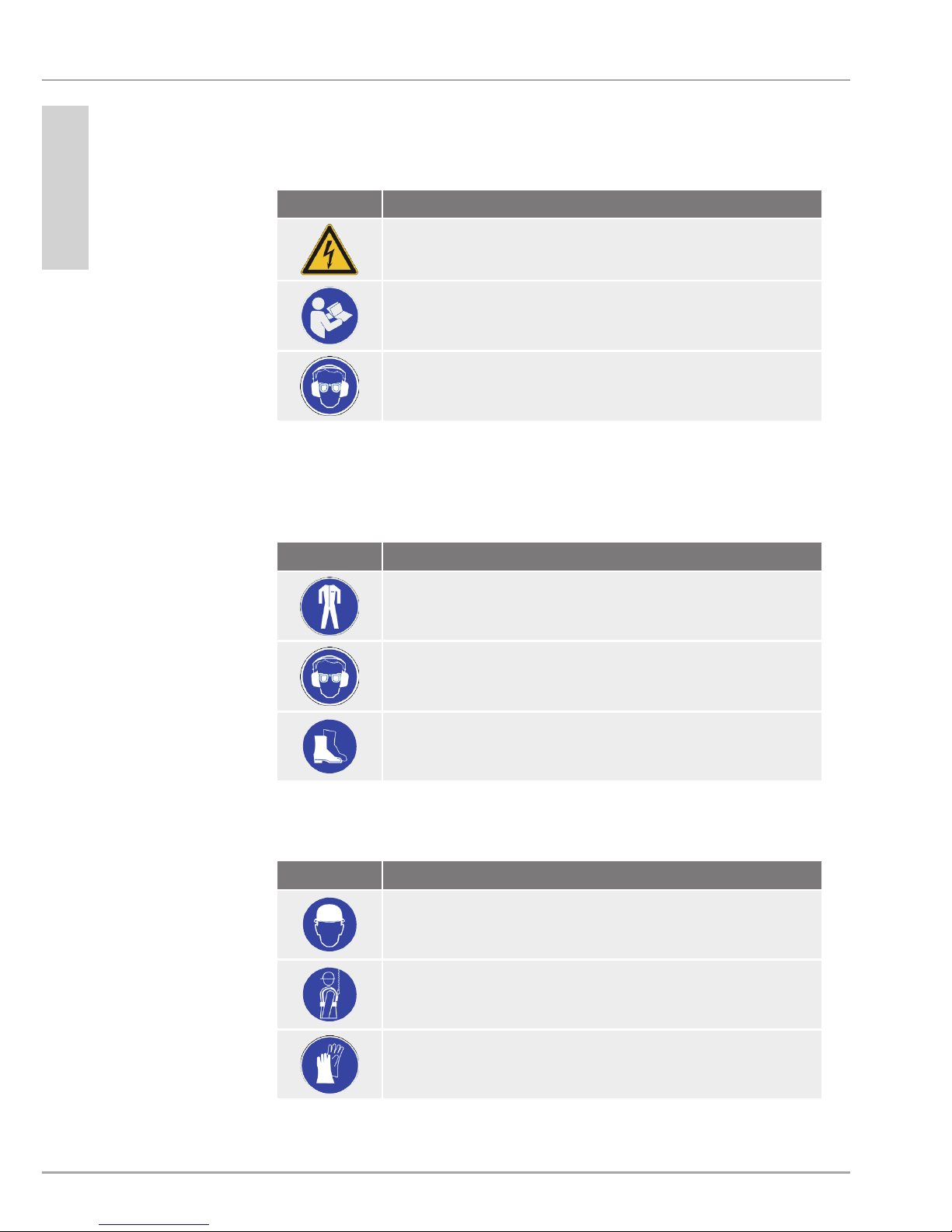

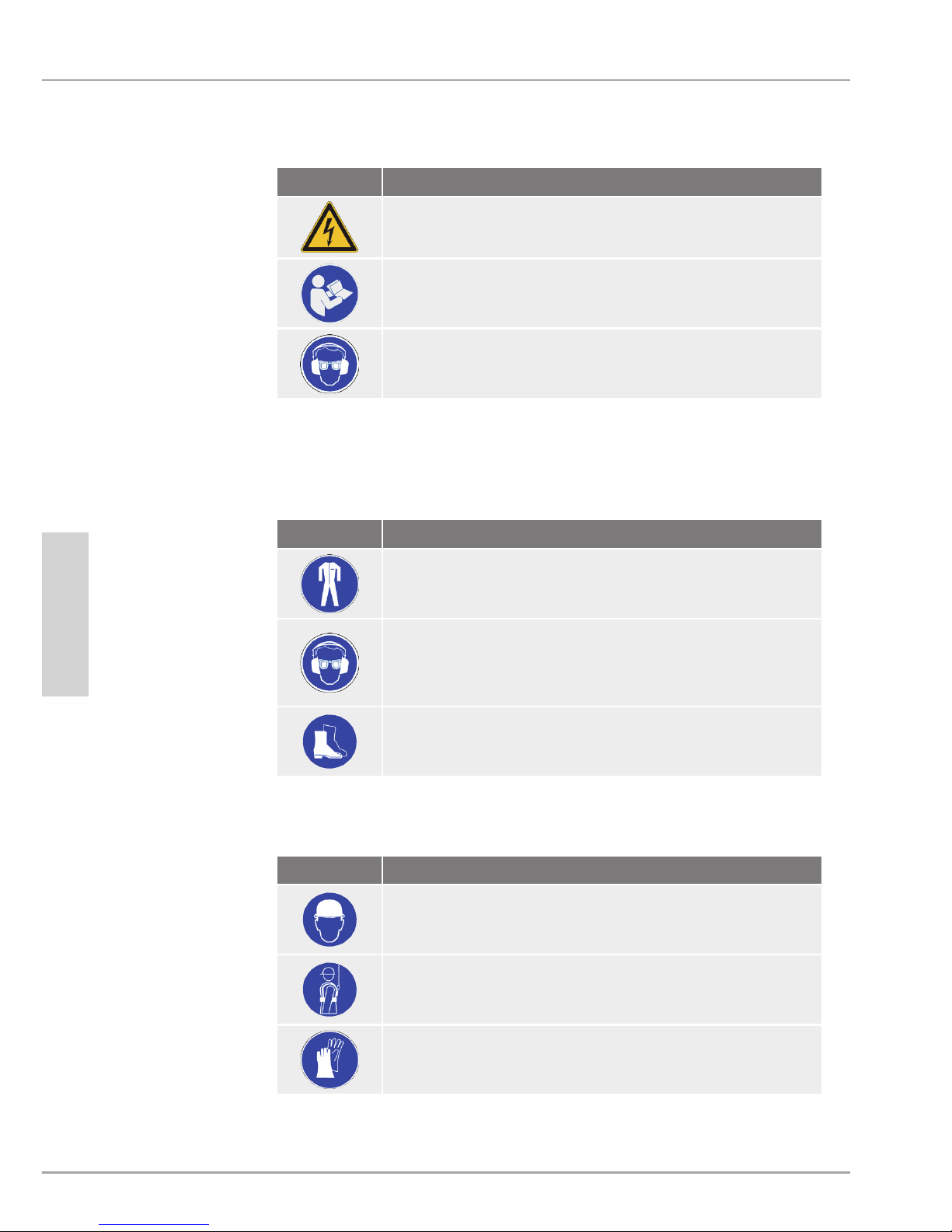

Symbole auf der Maschine

Die auf der Maschine angebrachten Symbole haben folgende Bedeutung:

Symbol Bedeutung

Stromschlaggefahr!

Vor Beginn der Arbeiten Betriebsanleitung lesen!

Schutzbrille und Gehörschutz tragen!

Persönliche Schutzausrüstung

Folgende Schutzausrüstung bei allen Arbeiten mit der Maschine tragen:

Symbol Bedeutung

Eng anliegende Arbeitsschutzkleidung mit geringer Reißfestigkeit

Schutzbrille zum Schutz der Augen vor umher iegenden Teilen und Flüssigkeiten und Gehörschutz in Umgebungen mit Geräuschemissionen >80 dB(A)

Sicherheitsschuhwerk zum Schutz vor herab fallenden Gegenständen

Folgende Schutzausrüstung bei besonderen Arbeiten zusätzlich tragen:

Symbol Bedeutung

Schutzhelm zum Schutz des Kopfes vor herab fallenden Gegenständen

Auffanggurt anlegen bei Absturzgefahr

Arbeitshandschuhe zum Schutz vor Verletzungen

Bestandteile/Lieferumfang

MAB 485

DEUTSCH

Bestandteile/Lieferumfang

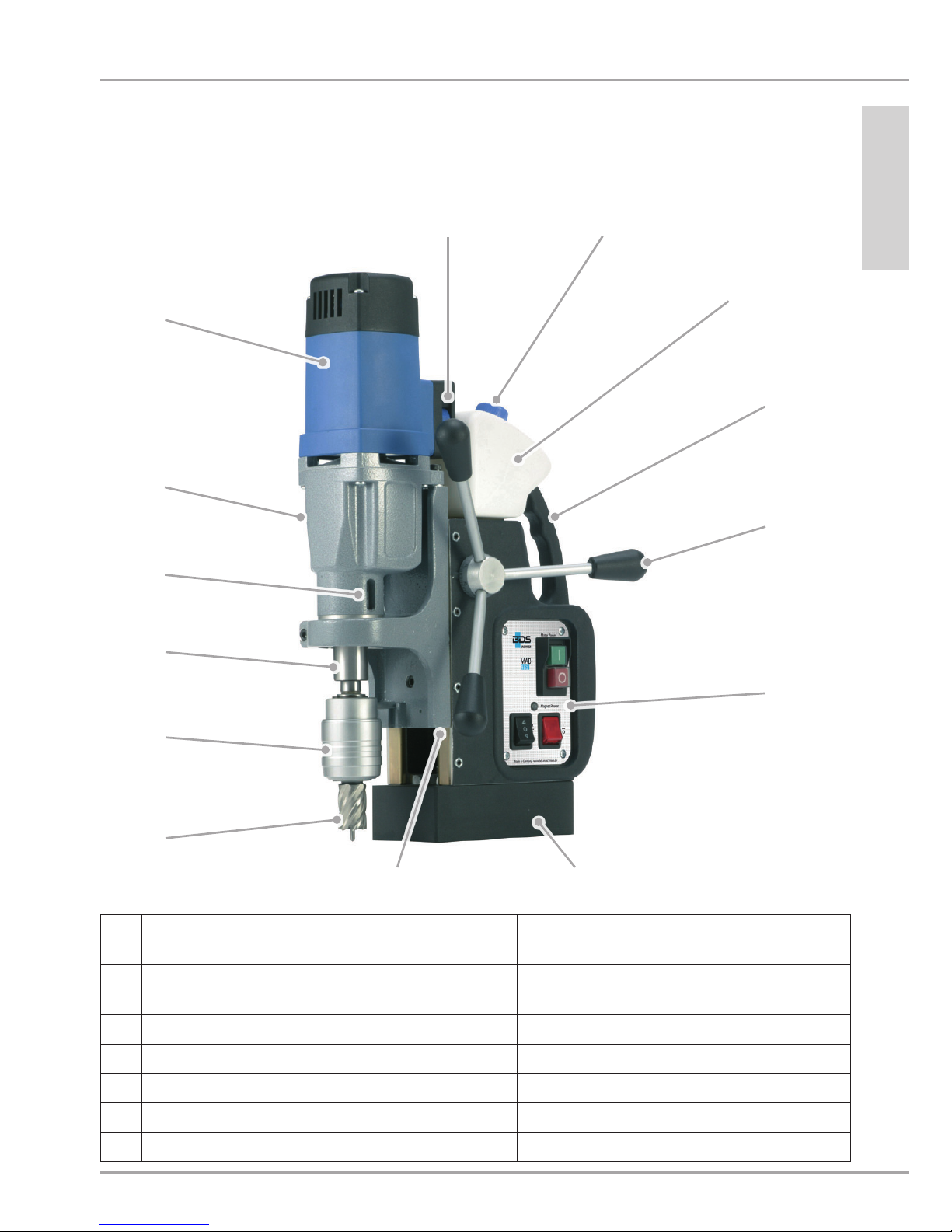

Maschinenübersicht

1 Kernbohrer

(nicht im Lieferumfang enthalten)

8 Einfüllstutzen für Schneidöl

2 Werkzeugaufnahme

Schnellwechselbohrsystem KEYLESS

9 Schneidölbehälter

3 Spindelkonus MK2 10 Handgriff 4 Öffnung für Austreiber 11 Handhebel 5 2-Gang-Getriebe mit Umschaltung 12 Bedienfeld 6 Antriebsmotor 13 Magnetfuß 7 Elektronische Drehzahlregelung 14 Maschinenschlitten und Führung

Bestandteile/Lieferumfang

MAB 485

DEUTSCH

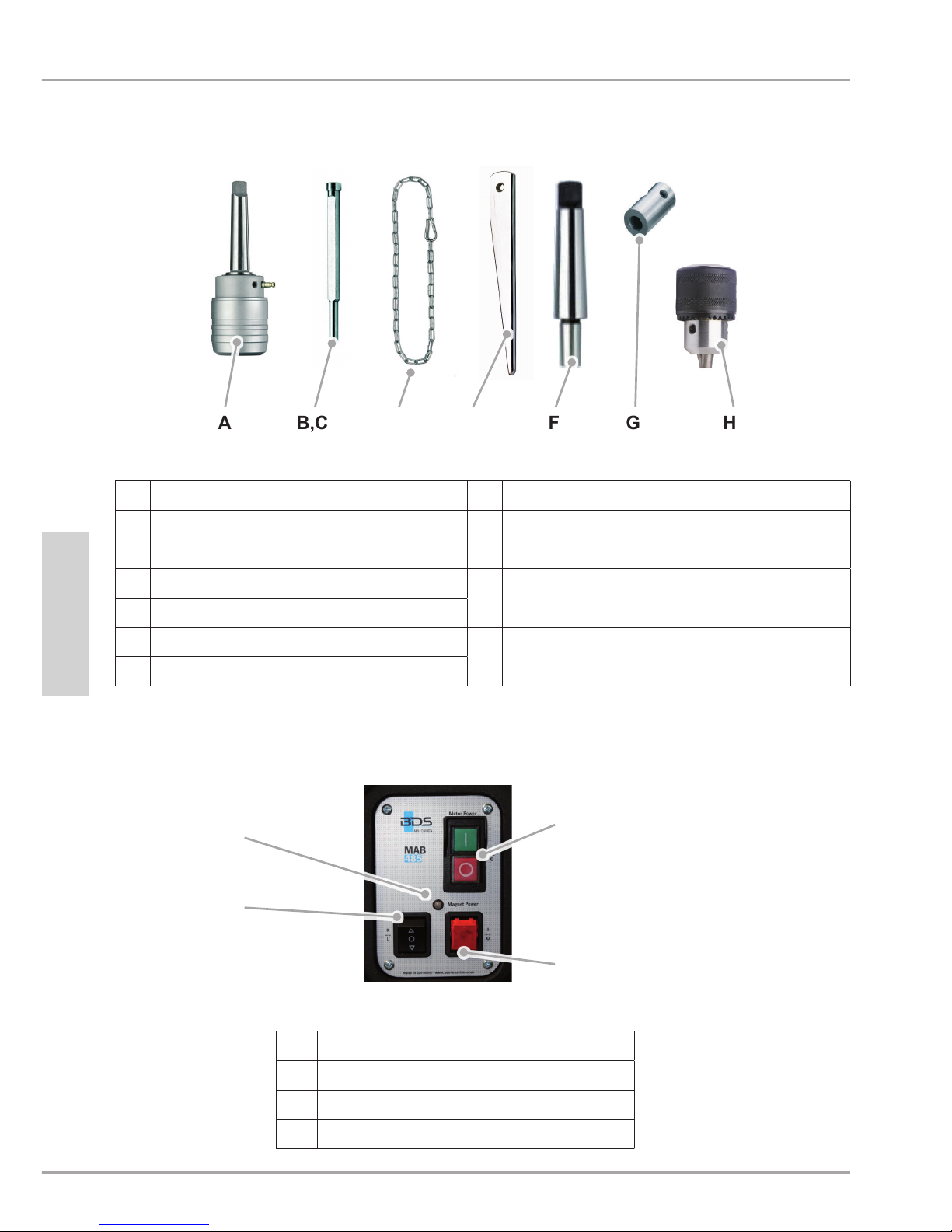

Lieferumfang

A B,C D E F G H

Maschine MAB 485 (ohne Abbildung) F Kegeldorn MK2/B16 A Schnellwechselbohrsystem KEYLESS G Adapter für Gewindebohrer M10/M12/M16 B Auswerferstift ZAK 075 H Zahnkranzbohrfutter C Auswerferstift ZAK 100 Transportkoffer

(ohne Abbildung)

D Sicherheitskette Betriebsanleitung/Garantiekarte

(ohne Abbildung)

E Austreiber MK2

Bedienfeld

21 Ein-/Ausschalter Motor 22 Ein-/Ausschalter Magnet 23 Umschaltung Drehrichtung 24 Magnetindikator

Vor dem Erstgebrauch

MAB 485

DEUTSCH

Vor dem Erstgebrauch

Transportinspektion

Die Maschine wird standardmäßig mit den im Kapitel Bestandteile/Lieferumfang angegebenen Komponenten geliefert.

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtba- ► re Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihrem Händler/Lieferanten.

Vorbereitungen

In diesem Kapitel erhalten Sie wichtige Hinweise zu den notwendigen Vorbereitungen vor dem Beginn der Arbeiten.

Zusätzliche Sicherungsmaßnahmen bei bestimmten Arbeiten

Bei den nachfolgend aufgeführten Arbeiten sind zusätzliche Sicherheitsvorkehrungen zu treffen:

Nicht waagerechte Arbeitsposition

WARNUNG

Verletzungsgefahr durch Herabfallen der Maschine.

Bei Arbeiten in schräger oder senkrechter Lage oder Überkopf muss die Maschine mit der mitgelieferten Sicherheitskette (D) gegen Herabfallen gesichert werden.

Prüfen Sie die Sicherheitskette vor Verwendung auf ein- ► wandfreie Funktion. Eine beschädigte Sicherheitskette darf nicht verwendet werden. Tauschen Sie eine beschädigte Sicherheitskette sofort aus.

Bringen Sie die Sicherheitskette so an, dass sich die Ma- ► schine beim Abrutschen vom Bediener weg bewegt.

Legen Sie die Sicherheitskette möglichst spielfrei um den ► Handgriff der Maschine.

Prüfen Sie vor Beginn der Arbeiten den sicheren Sitz der ► Sicherheitskette und des Verschlusses.

Verwenden Sie die im Kapitel ► Persönliche Schutzausrüs- tung angegebene Schutzausrüstung.

Vorbereitungen

MAB 485

DEUTSCH

Arbeit auf einem Gerüst

WARNUNG

Absturzgefahr durch plötzliche Pendelbewegung der Maschine.

Bei Arbeiten auf einem Gerüst kann die Maschine beim Anlaufen oder bei Stromausfall eine plötzliche Pendelbewegung ausführen.

Sichern Sie die Maschine mit der beiliegenden Sicherheits- ► kette (D).

Sichern Sie sich gegen Absturz durch Anlegen eines Auf- ► fanggurtes.

Beschaffenheit des Untergrundes prüfen

Die Magnethaftkraft ist abhängig von der Beschaffenheit des Untergrundes. Die Haftkraft wird durch Farb-, Zink- und Zunderschichten sowie Rost stark vermindert.

Folgende Voraussetzungen muss der Untergrund erfüllen, damit eine ausreichende Magnethaftung hergestellt werden kann:

Der Untergrund muss magnetisch sein. ■

Die Haftäche und der Magnetfuß (13) müssen sauber und ■

fettfrei sein.

Die Haftäche muss frei von Unebenheiten sein. ■

HINWEIS

Reinigen Sie den Untergrund und den Magnetfuß (13) der ► Maschine vor Verwendung.

Entfernen Sie Unebenheiten und losen Rost vom Unter- ► grund.

BDS bietet im Zubehörprogramm spezielle Haltevorrichtun- ► gen an.

Die beste Haftwirkung wird auf kohlenstoffarmen Stahl mit einer Stärke von mindestens 20 mm erreicht.

Vorbereitungen

MAB 485

DEUTSCH

Stahl mit geringer Dicke

Zum Bohren in Stahl mit geringer Dicke muss eine zusätzliche Stahlplatte (Mindestabmessung: 100 x 200 x 20 mm) unter dem Werkstück angebracht werden. Sichern Sie die Stahlplatte gegen Herabfallen.

NE-Metalle oder Werkstücke mit unplaner Oberäche

Zum Bohren in NE-Metalle oder bei Werkstücken mit unplaner

Oberäche muss eine spezielle Haltevorrichtung verwendet

werden.

HINWEIS

BDS bietet im Zubehörprogramm spezielle Spannvorrichtun- ► gen für Rohre und nicht magnetische Werkstoffe an.

Werkzeug einsetzen

Die Maschine ist mit einer MK-Werkzeugaufnahme ausgestattet. Je nach Art des zu verwendenden Werkzeuges müssen entsprechende Bohrfutter, Schnellspannsysteme oder Adapter eingesetzt werden.

Werkzeug Zu verwendende Werkzeugaufnahme

Werkzeuge mit Konus MK

Werkzeug direkt in den Spindelkonus (3) einsetzen.

Werkzeuge mit Weldonschaft 19 mm

Schnellwechselbohrsystem KEYLESS (A) verwenden.

Werkzeuge mit geradem Schaft

Zahnkranzbohrfutter (H) mit Kegeldorn MK2/B16 (F) verwenden.

Gewindebohrer

Schnellwechselbohrsystem KEYLESS (A) mit passendem Adapter (G) für Gewindebohrer verwenden.

Vorbereitungen

MAB 485

DEUTSCH

Sicherheitshinweise

WARNUNG

Verletzungsgefahr!

Verwenden Sie keine beschädigten, verunreinigte oder ► abgenutzte Werkzeuge.

Führen Sie Werkzeugwechsel nur bei ausgeschalteter und ► still stehender Maschine durch. Ziehen Sie den Netzstecker aus der Steckdose.

Prüfen Sie nach dem Einsetzen den sicheren Sitz des ► Werkzeugs.

Verwenden Sie nur für diese Maschine passendes Werk- ► zeug, Adapter und Zubehör.

MK-Werkzeugaufnahme

Werkzeug einsetzen

Säubern Sie vor dem Einsetzen den Schaft des Werkzeu-  ges, Adapters oder Bohrfutters und den Spindelkonus (3) der Maschine.

Setzen Sie das Werkzeug von unten in den Spindelkonus (3)  der Maschine ein.

WARNUNG

Verletzungsgefahr durch falsch eingesetztes Werkzeug!

Prüfen Sie den korrekten Sitz des Werkzeuges, Adapters ► oder Bohrfutters in der MK-Werkzeugaufnahme.

Werkzeug entnehmen

Drehen Sie das Werkzeug, bis der Austreiber (E) in die Öff-  nung für den Austreiber (4) rutscht.

Das Werkzeug mit dem Austreiber (E) aushebeln oder mit  einem Schlag gegen den Austreiber das Werkzeug lösen.

Vorbereitungen

MAB 485

DEUTSCH

Zahnkranzbohrfutter

Werkzeug einsetzen

Stecken Sie das Zahnkranzbohrfutter (H) auf den Kegel-  dorn (F) und setzen Sie die Kombination in den Spindelkonus (3) der Maschine ein.

Öffnen Sie das Bohrfutter und setzen Sie das Werkzeug in  das Bohrfutter ein.

Drehen Sie das Bohrfutter von Hand zu und ziehen Sie das  Bohrfutter mit dem Spannschlüssel fest.

Werkzeug entnehmen

Lösen Sie das Bohrfutter mit dem Spannschlüssel und ent-  nehmen Sie das Werkzeug.

WARNUNG

Verletzungsgefahr!

Ziehen Sie das Bohrfutter nur mit dem dafür vorgesehenes ► Spannschlüssel fest.

Entnehmen Sie nach dem Spannen/Entspannen immer den ► Spannschlüssel aus dem Bohrfutter.

Vorbereitungen

MAB 485

DEUTSCH

Schnellwechselbohrsystem KEYLESS

Werkzeug einsetzen

Setzen Sie das Schnellwechselbohrsystem KEYLESS (A) in  den Spindelkonus (3) der Maschine ein.

Schließen Sie die Leitung für das Schmiermittel an. 

Öffnen Sie das Schnellwechselbohrsystem (A) durch Hoch-  schieben der Hülse und setzen Sie das Werkzeug in das Futter ein.

HINWEIS

Vor dem Einsetzen des Kernbohrers den passenden Aus- ► werferstift einsetzen.

WARNUNG

Verletzungsgefahr durch falsch eingesetztes Werkzeug oder Werkzeugaufnahme.

Prüfen Sie durch kurzes Drehen des Werkzeuges, ob die ► Spannhülse eingerastet ist.

Werkzeug entnehmen

Öffnen Sie das Schnellwechselbohrsystem (A) durch Hoch-  schieben der Hülse und nehmen Sie das Werkzeug nach unten heraus.

Adapter für Gewindebohrer

Werkzeug einsetzen

Setzen Sie den Gewindebohrer in den passenden Adapter  für Gewindebohrer (G) ein.

Setzen Sie den Adapter mit Gewindebohrer (G) in das  Schnellwechselbohrsystem KEYLESS (A) ein.

Werkzeug entnehmen

Öffnen Sie das Schnellwechselbohrsystem (A) durch  Hochschieben der Hülse und nehmen Sie den Adapter für Gewindebohrer (G) nach unten heraus.

Entnehmen Sie den Gewindebohrer nach unten aus dem  Adapter für Gewindebohrer (G).

Verwendung

MAB 485

DEUTSCH

Verwendung

Haftmagnet ein-/ausschalten

Haftmagnet einschalten

ACHTUNG

Schalten Sie den Haftmagneten nur ein, wenn die Maschine ► auf einem magnetischen Untergrund steht, um eine Überhitzung des Magneten zu verhindern.

 Schalten Sie den Schalter (22) ein. Die Kontrollleuchte im

Schalter (22) leuchtet.

 Prüfen Sie die Magnethaltekraft mit dem Magnetindika-

tor (24). Bei ausreichender Magnethaltekraft leuchtet die Kontrollleuchte MAGNET POWER (24) grün. Leuchtet die Kontrollleuchte MAGNET POWER (24) rot, steht nicht genügend Magnethaltekraft zur Verfügung.

ACHTUNG

Die maximale Magnethaltekraft steht erst nach dem Ein- ► schalten des Motors zur Verfügung.

Haftmagnet ausschalten

 Sichern Sie die Maschine am Handgriff (10), um ein Abrut-

schen der Maschine zu verhindern.

Schalten Sie den Schalter (22) aus. Die Kontrollleuchte im  Schalter (22) erlischt.

Maschine ein-/ausschalten

 Schalten Sie die Maschine am Ein-/Ausschalter (21) mit dem

grünen Knopf ein (I) und mit dem roten Knopf aus (O).

HINWEIS

Die Maschine lässt sich nur einschalten, wenn zuvor der ► Haftmagnet eingeschaltet wurde.

Lassen Sie eine stark erhitzte Maschine zur Kühlung im ► Leerlauf ca. 2 Minuten nachlaufen.

Die Maschine schaltet sich bei Stromausfall oder Abschalten ► des Haftmagneten automatisch aus.

Verwendung

MAB 485

DEUTSCH

Drehzahlbereich wählen

ACHTUNG

Die Umschaltung des Getriebes nur im Stillstand der Ma- ► schine durchführen.

Die Maschine verfügt über ein Getriebe mit zwei mechanischen Getriebestufen:

Getriebestufe 1: Lastdrehzahl 250 min

-1

Getriebestufe 2: Lastdrehzahl 450 min

-1

Zur Einstellung der Getriebestufe stellen Sie bei ausgeschal-  teter Maschine den Wahlhebel (5) auf Stufe 1 oder 2.

HINWEIS

Wählen Sie den Drehzahlbereich in Abhängigkeit von Werk- ► stoff und Bohrdurchmesser.

Einstellen der Drehzahl

Die Maschine verfügt neben dem mechanischen Getriebe zusätzlich über einer Vollwellenregelelektronik, mit der sich die Drehzahl stufenlos einstellen lässt.

Stellen Sie zuerst die passende Getriebestufe ein und pas-  sen Sie anschließend die Drehzahl mit der elektronischen Drehzahlregelung (7) an.

Getriebestufe 1: 50 - 250 min

-1

Getriebestufe 2: 100 - 450 min

-1

HINWEIS

Nach Möglichkeit wählen Sie immer eine Einstellung mit ► niedriger Getriebeabstufung und hoher Motordrehzahl. Somit ist der Motor mit hohem Drehmoment eingestellt und vor Überhitzung bei starker Belastung geschützt.

Verwendung

MAB 485

DEUTSCH

Bohren mit der Maschine

Bohren mit Spiralbohrern

Zum Bohren mit Spiralbohrern gehen Sie wie folgt vor:

Setzen Sie Spiralbohrer mit MK-Konus von unten in den  Spindelkonus (3) der Maschine ein.

Setzen Sie Spiralbohrer mit geradem Schaft nach Montage  des Bohrfutters (H) in das Bohrfutter ein.

Platzieren Sie die Maschine am Einsatzort, richten Sie sie  aus und schalten Sie den Haftmagneten ein.

Wählen Sie die geeignete Drehzahl und schalten Sie die  Maschine ein.

HINWEIS

Beachten Sie die folgenden Hinweise beim Bohrvorgang mit Spiralbohrern:

Bei zu großem Druck kann der Bohrer ausglühen und die ► Maschine kann überlastet werden.

Bei Arbeiten über Kopf das Hochleistungsfettspray ZHS ► 400 verwenden. Sprühen Sie den Bohrer vor dem Bohren mit Fettspray ein. Bei größeren Bohrtiefen diesen Vorgang wiederholen.

Achten Sie auf einen regelmäßigen Spanabuss. Bei größe- ► ren Bohrtiefen den Span brechen.

Verwendung

MAB 485

DEUTSCH

Bohren mit Kernbohrern

Zum Bohren mit Kernbohrern gehen Sie wie folgt vor:

Montieren Sie das Schnellwechselbohrsystem (A) und  schließen Sie die Kühlschmiereinrichtung an.

Setzen Sie den passenden Auswerferstift in den Kernbohrer  ein und setzen Sie den Kernbohrer in das Schnellwechselbohrsystem (A) ein.

Platzieren Sie die Maschine am Einsatzort, richten Sie sie  aus und schalten Sie den Haftmagneten ein.

Wählen Sie die geeignete Drehzahl und schalten Sie die  Maschine ein.

HINWEIS

Beachten Sie die folgenden Hinweise beim Bohrvorgang mit Kernbohrern:

Das Bohren mit Kernbohrern erfordert keinen großen ► Kraftaufwand. Bei größerem Druck beschleunigt sich der Bohrvorgang nicht. Der Bohrer nutzt schneller ab und die Maschine kann überlastet werden.

Verwenden Sie die an der Maschine angebrachte Kühl- ► schmiereinrichtung mit Hochleistungsschneidöl BDS 5000.

Bei Arbeiten über Kopf kann die Kühlschmiereinrichtung ► nicht verwendet werden. Benutzen Sie in diesem Fall das Hochleistungsfettspray ZHS 400. Sprühen Sie den Bohrer vor dem Bohren von Innen und Außen mit Fettspray ein. Bei größeren Bohrtiefen diesen Vorgang wiederholen.

Achten Sie auf einen regelmäßigen Spanabuss. Bei größe- ► ren Bohrtiefen den Span brechen.

Verwendung

MAB 485

DEUTSCH

Gewinde schneiden

Die Maschine ist mit einer Drehrichtungsumschaltung ausgerüstet und kann auch zum Gewinde schneiden verwendet werden.

Zum Gewinde schneiden wie folgt vorgehen:

Stellen Sie das Bohrloch für das Gewinde her. 

Schalten Sie die Maschine aus und stellen Sie die niedrigste  Getriebstufe und Drehzahl ein.

Stellen Sie am Schalter (23) die Drehrichtung auf Rechts-  lauf (R).

Spannen Sie den Gewindebohrer mit Hilfe des passenden  Gewindebohreradapters in die Maschine ein.

Schalten Sie die Maschine ein und setzen Sie den Gewinde-  bohrer am Bohrloch an.

Führen Sie den Maschinenschlitten am Handhebel (11) ohne  Druck auszuüben nach, bis die gewünschte Gewindelänge hergestellt ist.

Schalten Sie die Maschine aus und stellen Sie am Schal-  ter (23) die Drehrichtung auf Linkslauf (L).

Schalten Sie die Maschine wieder ein und lassen Sie den  Gewindebohrer ganz aus dem Werkstück herausfahren. Führen Sie anschließend den Maschinenschlitten am Handhebel (11) nach oben, um den Gewindeanschnitt zu schützen.

Reiben/Senken

Die Maschine kann auf Grund ihres weiten Drehzahlbereiches auch zum Reiben oder Senken verwendet werden.

ACHTUNG

Beachten Sie die in den technischen Daten angegebenen ► Grenzen der verwendbaren Werkzeuge zum Reiben und Senken.

Behebung von Blockaden

MAB 485

DEUTSCH

Behebung von Blockaden

WARNUNG

Schnittgefahr an gebrochenen Werkzeugteilen oder Spänen.

Vor Beginn der Arbeiten Schutzhandschuhe anziehen. ►

Bei Blockade durch Bruch des Werkzeuges:

Maschine ausschalten. Netzstecker aus der Steckdose  ziehen.

Maschinenschlitten mit Handhebel in obere Position bringen. 

Defektes Werkzeug austauschen. Späne entfernen. 

Bei sonstiger Blockade:

Maschine am Motorschalter ausschalten. Haftmagnet einge-  schaltet lassen.

Maschinenschlitten mit Handhebel in obere Position bringen. 

Späne entfernen und Werkzeug prüfen. 

Reinigung

MAB 485

DEUTSCH

Reinigung

WARNUNG

Schalten Sie die Maschine vor jeder Wartung und Reinigung ► aus und ziehen Sie den Netzstecker aus der Steckdose.

Bei Verwendung von Druckluft zur Reinigung Schutzbrille ► und Schutzhandschuhe tragen und andere Personen im Arbeitsbereich schützen.

ACHTUNG

Tauchen Sie die Maschine niemals in Wasser oder andere ► Flüssigkeiten.

Nach jeder Verwendung

Entfernen Sie das eingesetzte Werkzeug. 

Entfernen Sie Späne und Kühlmittelreste. 

Reinigen Sie das Werkzeug und die Werkzeugaufnahme an  der Maschine.

Reinigen Sie die Führung des Maschinenschlittens. 

Verpacken Sie die Maschine und das Zubehör wieder im  Transportkoffer.

Wartung

MAB 485

DEUTSCH

Wartung

WARNUNG

Gefahr durch unsachgemäße Reparaturen!

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden an der Maschine entstehen.

Reparaturen an Elektrogeräten dürfen nur vom Werkskun- ► dendienst oder von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.

Führung des Maschinenschlittens nachstellen

Sollte die Führung des Maschinenschlittens (14) Spiel aufweisen, muss diese nachgestellt werden. Gehen Sie dazu wie folgt vor:

Lösen Sie die Klemmschrauben. 

Ziehen Sie gleichmäßig die Stellschrauben nach. 

Drehen Sie die Klemmschrauben wieder fest. 

Kohlebürsten auswechseln

Der Austausch der Kohlebürsten darf nur durch BDS oder eine autorisierte Fachwerkstatt erfolgen. Bei eigenmächtigen Reparaturen erlischt der Garantieanspruch.

Kundendienst/Service

Bei Fragen zum Kundendienst/Service wenden Sie sich an BDS. Wir nennen Ihnen Ihren nächstgelegenen Service-Partner.

Störungsbehebung

MAB 485

DEUTSCH

Störungsbehebung

Störungsursachen und -behebung

Fehler Mögliche Ursache Behebung

Der Motor startet nach dem Betätigen des Ein/ Aus-Schalters nicht oder bleibt während des Betriebs stehen.

Stecker nicht eingesteckt. Stecker einstecken.

Sicherungsautomat abgeschaltet.

Sicherungsautomat einschalten.

Der Haftmagnet ist nicht eingeschaltet.

Haftmagnet einschalten.

Der interne Sicherheitsschalter hat wegen Überhitzung der Maschine abgeschaltet.

Maschine abkühlen lassen.

Drehrichtung nicht gewählt Drehrichtung vorwählen.

Der Sicherungsautomat in der Elektroverteilung springt heraus.

Zu viele Geräte am selben Stromkreis angeschlossen.

Anzahl der Geräte im Stromkreis reduzieren.

Maschine ist defekt. Kundendienst benachrichtigen.

Der Haftmagnet funktioniert nicht.

Magnet nicht eingeschaltet. Magnet einschalten

Keine magnetische Ober-

äche.

Geeigneten Sockel verwenden.

Die Schmierung funktioniert nicht.

Kein Schmiermittel vorhanden.

Schmiermittel einfüllen

Hahn zugedreht. Hahn öffnen.

Anschlussnippel verstopft. Behälter und Nippel reinigen.

HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, ► wenden Sie sich bitte an den Kundendienst.

Lagerung/Entsorgung

MAB 485

DEUTSCH

Lagerung/Entsorgung

Lagerung

Sollten Sie die Maschine längere Zeit nicht benötigen, reinigen Sie sie wie im Kapitel Reinigung beschrieben. Bewahren Sie die Maschine und alle Zubehörteile im Transportkoffer an einem trockenen, sauberen und frostfreien Ort auf.

Entsorgung

Entsorgung der Verpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.

Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgung des Altgerätes

Dieses Produkt darf innerhalb der Europäischen Gemeinschaft nicht im normalen Hausmüll entsorgt werden.

Entsorgen Sie das Produkt gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

Entsorgung des Schmiermittels

WARNUNG

Beachten Sie die Entsorgungshinweise des Schmiermittel- ► herstellers.

Anhang

MAB 485

DEUTSCH

Anhang

Technische Daten

Modell MAB 485

Abmessungen (L x B x H) 295 x 178 x 598 mm

Magnetfuß (L x B) 168 x 84 mm

Nettogewicht ca. 13 kg

Betriebsspannung (siehe Typenschild)

230 V / 50-60 Hz

110-125 V / 50-60 Hz

Leistungsaufnahme 1150 W

Geräuschemission 87 db(A)

Vibration 0,81 m/s²

Hub 160 mm

Kernbohrer kurz Ø 12-40 mm

Kernbohrer lang Ø 12-40 mm

Spiralbohrer max. Ø 18 mm

Gewinde max. M16

Reiben max. Ø 18 mm

Senken max. Ø 40 mm

Drehzahl Stufe 1 n

= 50 - 250 min

-1

Drehzahl Stufe 2 n0 = 100 - 450 min

-1

Thermoschutz Ja

Vollwellenregelelektronik Ja

Rechts-/Linkslauf Ja

Spindelkonus MK2

Kernbohreraufnahme KEYLESS MK 2/19 (3/4") Weldon

Länge der Anschlussleitung: 2,8 m

Schutzklasse I

Anhang

MAB 485

DEUTSCH

EG-Konformitätserklärung

Name/Anschrift des Herstellers: BDS Maschinen GmbH

Martinstraße 108 D-41063 Mönchengladbach

Wir erklären, dass das Produkt

Fabrikat: Magnet-Kernbohrmaschine

Typ: MAB 485

den folgenden einschlägigen Bestimmungen entspricht:

EG-Richtlinie 2006/42/EG über Maschinen ■ EG-Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit ■

Folgende harmonisierte Normen wurden ganz oder teilweise angewandt:

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ● DIN EN 55014-1:2006 + A1:2009 + A2:2011 ● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ● DIN EN 60745-1:2009 ● DIN EN 60745-2-1:2010 ●

Dokumentationsverantwortlicher nach EG-Richtlinie 2006/42/EG - Anhang II Pkt.A.2. war:

_____________________________________________________________________

(Name, Vorname, Stellung im Betrieb des Herstellers)

Mönchengladbach, 1st June 2012

Wolfgang Schröder, Techn. Direktor

________________________________________

(Rechtsverbindliche Unterschrift des Ausstellers)

MAB 485

ENGLISH

Table of Contents

Foreword ........................34

Instructions for use . . . . . . . . . . . . . . .34

Structure of the safety warnings .......35

Intended use ......................36

Liability disclaimer . . . . . . . . . . . . . . . . .36

Safety ...........................37

Fundamental safety precautions . . . . . .37

Electric shock hazard ...............38

Risk of injury ......................39

Prevention of damage . . . . . . . . . . . . . .40

Safety installations .................41

Personal protective equipment ........42

Components/scope of supply .......43

Machine overview ..................43

Delivery contents . . . . . . . . . . . . . . . . . .44

Control panel . . . . . . . . . . . . . . . . . . . . .44

Before using for the rst time .......45

Transport inspection ................45

Preparations .....................45

Additional safety measures for

certain operations ..................45

Check the condition of the substrate . . .46

Inserting the tool ...................47

Operation .......................51

Activating/deactivating magnetic clamp

. . 51

Switching machine ON/OFF ..........51

Selecting the speed range . . . . . . . . . . .52

Setting the speed ..................52

Drilling with the machine . . . . . . . . . . . .53

Thread cutting . . . . . . . . . . . . . . . . . . . .55

Reaming/counter-sinking . . . . . . . . . . . .55

Eliminating blockages .............56

Cleaning . . . . . . . . . . . . . . . . . . . . . . . .57

After every use ....................57

Maintenance . . . . . . . . . . . . . . . . . . . . .58

Adjusting the guide of the machine slide

. . 58

Replacing the carbon brushes . . . . . . . .58

After-Sales Service/Service . . . . . . . . . .58

Troubleshooting ..................59

Faults - causes and remedies . . . . . . . .59

Storage/disposal . . . . . . . . . . . . . . . . .60

Storage ..........................60

Disposal . . . . . . . . . . . . . . . . . . . . . . . . .60

Annex . . . . . . . . . . . . . . . . . . . . . . . . . .61

Technical data . . . . . . . . . . . . . . . . . . . .61

EC Declaration of Conformity .........62

Foreword

MAB 485

ENGLISH

Foreword

With the purchase of this machine you have decided in favour of a quality product whose engineering and sturdiness have been designed to meet the high demands of day-to-day professional use.

Read all the information contained here to familiarise yourself quickly with the machine and to be able to make full use of its functions.

This machine will serve you for many years to come if you handle and treat it properly.

Instructions for use

These operating instructions form an integral part of the Magnetic Core Drilling Machine MAB 485 (hereinafter referred to as "machine") and contains important information for the commissioning, safety, intended use and care of the machine.

The operating instructions must be kept near the machine at all times. They must be read and observed by all persons entrusted with operation, troubleshooting and/or cleaning of the machine.

Keep these operating instructions in a safe place and pass them on with the machine to any future owners.

This document is protected by copyright.

Any duplication or reprinting, in whole or in part, and the reproduc-

tion of the illustrations even in modied form is only permitted with

the written approval of the manufacturer.

Instructions for use

MAB 485

ENGLISH

Structure of the safety warnings

The following warnings are used in the present operating instructions:

DANGER

A warning of this category draws attention to an impending dangerous situation.

If the dangerous situation is not avoided, it may lead to serious injury or even death.

Follow the instructions in this warning to avoid the danger of ► serious injury or even death.

WARNING

A warning of this category draws attention to a potentially dangerous situation.

If the dangerous situation is not avoided, it may lead to injuries.

Follow the instructions in this warning to avoid the risk of ► injury.

CAUTION

A warning of this category draws attention to potential material damage.

If the situation is not avoided, it may lead to material damage.

Follow the instructions in this warning to avoid material dam- ► age.

NOTE

A note draws attention to additional information that simpli- ► es the use of the machine.

Instructions for use

MAB 485

ENGLISH

Intended use

The machine is intended solely for drilling operations in magnetic and non-magnetic metals, and for cutting threads, countersinking

and reaming within the limits specied in the technical data.

Use in any other or further way is not considered an intended use.

WARNING

Danger from use for other than the intended purpose!

If not used for its intended purpose and/or used in any other way, the machine may be or become a source of danger.

Use the machine only for its intended purpose. ► Observe the procedures described in these operating ►

instructions.

No claims of any kind will be accepted for damage or injury resulting from use of the machine for other than its intended purpose.

The risk has to be borne solely by the machine owner.

NOTE

If used commercially, pay attention to compliance with the ► accident prevention regulations and the Safety at Work Ordinance.

Liability disclaimer

All technical information, data and instructions for commissioning, operation and care of the machine contained in these operating instructions represent the latest status at the time of printing.

The manufacturer assumes no liability for damage or injury resulting from failure to observe the operating instructions, use for other than the intended purpose, unprofessional repairs, unauthorised modications or use of non-approved spare parts and accessories, tools and lubricants.

Safety

MAB 485

ENGLISH

Safety

CAUTION

When using electrical tools, the following fundamental

precautions must be taken to protect against electric shock

and the risk of injury and re!

Fundamental safety precautions

Do not use the machine in ammable or potentially explosive ■

environments. Persons who due to their physical, mental or motor response ■

abilities are unable to operate the machine safely may only use the machine under supervision or instruction by a responsible person.

Persons with heart pacemakers or other medical implants ■ must not use this machine.

Children must not be allowed to use the machine. ■ Inspect the machine for visible signs of damage before use. ■

Do not use a visibly damaged machine. Before beginning work, check the condition of the safety chain ■

and the function of the switches on the machine. Repairs to the mains cable may only be carried out by a quali- ■

ed electrician. Repairs to the machine may only be carried out by an author- ■

ised workshop or by the works after-sales service. Unqualied

repairs can lead to considerable danger for the user. Repairs to the machine during the warranty period may only ■

be carried out by a service centre authorised by the manufacturer, as otherwise the warranty will be voided.

Defective parts may only be replaced with original spare parts. ■ Only these parts guarantee that the safety requirements are

satised.

Safety

MAB 485

ENGLISH

Do not leave the machine unsupervised during operation. ■ Store the machine in a dry, temperate location out of the reach ■

of children. Do not leave the machine standing outdoors and do not ex- ■

pose it to moisture.

Make sure that your work area is sufciently lit (>300 Lux). ■

Do not use low power machines for heavy working. ■ Make sure that your workplace is clean. ■ Keep the machine clean, dry and free of oil and grease. ■ Follow the instructions on lubricating and cooling the tool. ■

Electric shock hazard

DANGER

Danger to life by electric shock! Contact with live wires or components could lead to seri-

ous injury or even death!

Observe the following safety precautions to avoid electric shocks:

Do not open the housing of the machine. Risk of electric ► shock if live terminals are touched.

Never immerse the machine or the plug into water or other ► liquids.

Use only extension leads or cable drums with a cable cross- ► section of 1.5 mm².

Only use extension leads that are approved for the place of ► work.

Check the condition of the extension lead regularly and ► replace if damaged.

Avoid direct body contact with grounded parts (e.g., tubes, ► radiators, steel girders) to reduce the risk of electric shock in the event of a defect.

Safety

MAB 485

ENGLISH

Risk of injury

WARNING

Improper handling of the machine increases the risk of injury!

Observe the following safety precautions to avoid injuring yourself and/or others:

Operate the machine only with the protective equipment ► stipulated in these operating instructions (see section Per- sonal protective equipment).

Do not wear protective gloves when the machine is running. ► A glove can be caught by the drilling machine and torn off

the hand. Risk of losing one or more ngers.

Remove loose jewellery before beginning work. Wear a hair ► net if you have long hair.

Always switch off the machine before changing tools, per- ► forming maintenance or cleaning. Wait until the machine has come to a complete standstill.

Always remove the plug from the mains socket before ► changing tools, cleaning or performing maintenance, in order to avoid unintentional starting of the machine.

Do not put your hand into the machine while it is in opera- ► tion. Remove shavings only when the machine is at a standstill. Wear protective gloves when removing swarf.

When working on scaffolding, the operator must be secured ► with a safety belt as the machine can oscillate dangerously in the event of interruption to the power supply.

Check for secure clamping of the electromagnets on the ► substrate before every use (see section Preparing).

Secure the machine with the safety chain supplied when ► working from an inclined or vertical position or during overhead work. The machine could fall down if the magnet is loosened or the power fails.

Check that the tool is tightened securely before using (see ► section Inserting the tool).

Do not allow the connecting cable to hang over edges (dan- ► ger of tripping).

Safety

MAB 485

ENGLISH

Prevention of damage

CAUTION

Potential property damage in case of inexpert handling of the machine!

Observe the following instructions to avoid property damage:

Before connecting the machine, compare the connection ► data (voltage and frequency) on the rating plate with those of your mains power supply. The data must correspond in order to avoid damage to the machine.

Always carry the machine at the handle, not by the connect- ► ing lead.

Always pull the mains lead out of the plug socket at the plug, ► not at the mains lead.

Do not pinch the connecting lead. ► Do not expose the connecting lead to heat or chemical ►

liquids. Do not pull the connecting lead across sharp edges or hot ►

surfaces. Lay the connecting lead in such a way that it cannot be ►

caught and wound up in the rotating part of the machine.

Safety

MAB 485

ENGLISH

Safety installations

Restarting protection

NOTE

The machine stops automatically of the magnetic clamp is ► switched off or in the event of a power failure.

In order to prevent unexpected starting of the machine when the magnetic clamp is switched on again or when the power supply returns after a power failure ("restarting protection"), the machine must be switched on at the ON/OFF switch again.

Magnet indicator

The magnet indicator provides a visual control of the magnet's clamping force.

Magnet indicator is lit ■ GREEN: The magnet's clamping force satises the minimum requirements. Machining can be carried out.

Magnet indicator is lit ■ RED:

Insufcient magnet clamping force. Machining must not be

carried out with the machine. This can be the case in the event

of insufcient material thickness, uneven surface or due to

paint, scale or zinc coatings.

Thermal overload protection

The machine is additionally equipped with thermal overload protection. If the machine becomes too hot, it switches off automatically.

Carry out the following steps before continuing to work with the machine:

Remove any blockages that may have occurred. 

Allow the machine to run at no-load speed for approx. 2  minutes.

The machine is then ready for operation again.

Safety

MAB 485

ENGLISH

Symbols on the machine

The symbols on the machine have the following meaning:

Symbol Meaning

Electric shock hazard!

Read the operating instructions before beginning work!

Wear protective goggles and ear protection!

Personal protective equipment

Wear the following protective equipment at all times when working with the machine:

Symbol Meaning

Close-tting work protection clothing with a low tearing resistance

Goggles for protecting eyes against ying parts and

liquids and ear protection in areas with noise emission >80 dB(A)

Safety shoes to protect the feet from falling objects

Wear the following additional protective equipment during special operations:

Symbol Meaning

Helmet to protect your head from falling objects

Wear a safety belt where there is a danger of falling

Working gloves as protection against injury

Components/scope of supply

MAB 485

ENGLISH

Components/scope of supply

Machine overview

1 Core drill (not supplied as standard) 8 Filler neck for cutting oil 2 KEYLESS quick-change drill chuck

system tool mounting

9 Cutting oil tank

3 Morse taper MK2 10 Handle 4 Opening for ejector pin 11 Hand lever 5 2-speed gearbox with selector 12 Control panel 6 Drive motor 13 Magnetic foot 7 Electronic speed controller 14 Machine slide and guide

Components/scope of supply

MAB 485

ENGLISH

Delivery contents

A B,C D E F G H

MAB 485 machine (not illustrated) F Tapered mandrel MK2/B16

A KEYLESS quick-change drill chuck

system

G Adapter for thread taps M10/M12/M16 H Key-type drill chuck

B Ejector pin ZAK 075 Operating instructions/guarantee card

(not illustrated)

C Ejector pin ZAK 100 D Safety chain Transport case

(not illustrated)

E Ejector pin MK2

Control panel

21 Motor ON/OFF switch 22 Magnet ON/OFF switch 23 Direction of rotation switch 24 Magnet indicator

Before using for the rst time

MAB 485

ENGLISH

Before using for the rst time

Transport inspection

The machine is supplied as standard with the components indicated in chapter Components/scope of supply.

NOTE

Inspect the delivery for completeness and obvious signs of ► damage. Report an incomplete or damaged delivery to your supplier/dealer immediately.

Preparations

This chapter contains important instructions for the necessary preparations before starting work.

Additional safety measures for certain operations

Additional safety precautions must be taken for the following operations with the machine:

Non-horizontal working position

WARNING

Risk of injury from the falling machine.

When working in inclined or vertical position and during overhead work, the machine must be secured to prevent it from falling using the safety chain (D) supplied.

Check the safety chain for proper function before every use. ► A damaged safety chain must not be used. Replace a damaged safety chain immediately.

Attach the safety chain in such a way that the machine ► moves away from the operator in the event of slipping.

Lay the safety chain as tightly as possible around the handle ► of the machine.

Check the secure tting of the safety chain and lock before ►

starting work. Use the protective equipment stipulated in chapter ► Personal

protective equipment.

Preparations

MAB 485

ENGLISH

Work on scaffolding

WARNING

Risk of falling from sudden oscillating movements of the

machine.

When working on scaffolding, the machine can make a sudden oscillating movement on starting or in the event of a power failure.

Secure the machine with the safety chain (D) supplied. ► Wear a safety belt to protect yourself from falling. ►

Check the condition of the substrate

The magnet clamping force is dependent on the condition of the

substrate. The clamping force is signicantly reduced by paint,

zinc and scale coatings and rust.

The substrate must satisfy the following preconditions in order

that a sufcient magnet clamping force can be achieved:

The substrate must be magnetic. ■ The clamping surface and the magnetic foot must be clean ■

and grease-free. The clamping surface must be completely smooth and level. ■

NOTE

Clean the substrate and the magnetic foot of the machine ► before use.

Remove any unevenness and loose rust from the substrate. ► BDS offers special holding devices in its range of accesso- ►

ries.

The best clamping effect is obtained on low-carbon steel substrate with a thickness of at least 20 mm.

Preparations

MAB 485

ENGLISH

Steel of low thickness

When drilling in steel of low thickness, an additional steel plate (minimum dimensions 100 x 200 x 20 mm) must be placed under the workpiece. Secure the steel plate to prevent it from falling.

NF metals or workpieces with an uneven surface

A special holding device must be used when drilling in NF metals or in workpieces with an uneven surface.

NOTE

BDS offers special clamping devices for tubes and non- ► magnetic materials in its range of accessories.

Inserting the tool

The machine is equipped with an MK tool mounting. Depending on the type of tool to be used, corresponding drill chucks, quickclamping systems or adapters must be employed.

Tool Tool mounting to be used

Tool with taper MK

Insert the tool directly into the morse taper (3).

Tools with 19 mm Weldon shank

Use KEYLESS quick-change drill chuck system (A).

Tools with straight shank

Use key-type drill chuck (H) with tapered mandrel MK2/B16 (F).

Thread taps

Use KEYLESS quick-change drill chuck system (A) with the appropriate adapter (G) for thread taps.

Preparations

MAB 485

ENGLISH

Safety precautions

WARNING

Risk of injury!

Do not use damaged, soiled or worn tools. ► Carry out tool changes only when the machine is switched ►

off and at a standstill. Remove plug from the mains socket. After inserting, check that the tool is engaged securely. ► Only use tools, adapter and accessories that match the ►

machine.

MK tool mounting

Inserting the tool

Before mounting, clean the shank of the tool, adapter or drill  chuck and the morse taper (3) of the machine.

Push the tool from below into the morse taper (3) of the  machine.

WARNING

Risk of injury from incorrectly inserted tool!

Check the proper seating of the tool, adapter or drill chuck in ► the MK tool mounting.

Removing the tool

Turn the tool until the ejector pin (E) slips into the opening for  the ejector pin (4).

Prise out the tool with the ejector pin (4) or loosen the tool by  tapping against the ejector pin.

Preparations

MAB 485

ENGLISH

Key-type drill chuck

Inserting the tool

Push the key-type drill chuck (H) onto the tapered man-  drel (F) and push the combination into the morse taper (3) of the machine.

Open the drill chuck and insert the tool into the drill chuck. 

Close the drill chuck by hand and then tighten the drill chuck  with the chuck key.

Removing the tool

Unlock the drill chuck with the chuck key and remove the  tool.

WARNING

Risk of injury!

Tighten the drill chuck only with the chuck key provided. ► Always remove the chuck key from the drill chuck after tight- ►

ening or loosening.

Preparations

MAB 485

ENGLISH

KEYLESS quick-change drill chuck system

Inserting the tool

Push the KEYLESS quick-change drill chuck system (A) into  the morse taper (3) of the machine.

Connect the lubricant line. 

Open the quick-change drill chuck system (A) by pushing up  the sleeve and insert the tool into the chuck.

NOTE

Insert the appropriate ejector pin before inserting the core ► drill.

WARNING

Risk of injury from incorrectly inserted tool or tool mounting.

Check by briey turning the tool whether the collet is en- ► gaged.

Removing the tool

Open the quick-change drill chuck system (A) by pushing up  the sleeve and pull the tool down out of the chuck.

Adapter for thread taps

Inserting the tool

Insert the appropriate adapter for thread taps (G) into the  KEYLESS quick-change drill chuck system (A).

Insert the thread tap into the adapter for thread taps (G). 

Removing the tool

Pull the thread tap down out of the adapter for thread taps  (G).

Open the quick-change drill chuck system (A) by pushing up  the sleeve and pull the adapter for thread taps (G) down out of the chuck system.

Operation

MAB 485

ENGLISH

Operation

Activating/deactivating magnetic clamp

Activating magnetic clamp

CAUTION

Switch on the magnetic clamp only when the machine is ► standing on a magnetic substrate to avoid overheating of the magnet.

 Turn on switch (22). The indicator light in switch (22) comes

on.

 Check the magnet clamping force at the magnet indica-

tor (24). When the magnet clamping force is sufcient, the

MAGNET POWER indicator light (24) is green. If the MAG-

NET POWER indicator light (24) is red, there is not sufcient

magnet clamping force available.

CAUTION

The maximum magnet clamping force is only available after ► switching on the motor.

Deactivating magnetic clamp

 Secure the machine at the handle to prevent the machine

from slipping off the surface.

Turn off switch (22). The indicator light in switch (22) goes  out.

Switching machine ON/OFF

 Turn the machine ON at the ON/OFF switch (21) with the

green button (I) and OFF with the red button (O).

NOTE

The machine can only be switched on when the magnetic ► clamp has been switched on.

Allow a severely overheated machine to run on at no-load ► speed for approx. 2 minutes to let it cool down.

The machine switches off automatically in the event of a ► power failure or if the magnetic clamp is switched off.

Operation

MAB 485

ENGLISH

Selecting the speed range

CAUTION

Switch over the gear stages only with the machine at stand- ► still.

The machine has a gearbox with two mechanical gear stages:

Gear stage 1: Load speed 250 rpm Gear stage 2: Load speed 450 rpm

To select the desired gear stage, set selector lever (5) to  stage 1 or 2 with the machine switched off.

NOTE

Select the speed range according to the material and drilling ► diameter.

Setting the speed

In addition to the mechanical gearbox, the machine also has

full-wave control electronics with which the speed can be innitely

varied.

First set the appropriate gear stage, then adapt the speed  using the electronic speed control (7).

Gear stage 1: 50 - 250 rpm Gear stage 2: 100 - 450 rpm

NOTE

If possible, always select a setting with low gear stage and ► high motor speed. The motor is thus set to high torque and protected against overheating under heavy load.

Operation

MAB 485

ENGLISH

Drilling with the machine

Drilling with twist drills

Proceed as follows when drilling with twist drills:

Push twist drills with MK taper from below into the morse  taper (3) of the machine.

Push twist drills with straight shank into the drill chuck after 

tting the drill chuck (H).

Position the machine at the working location, align it and  switch on the magnetic clamps.

Select the appropriate speed and switch on the machine. 

NOTE

Observe the following instructions when drilling with twist drills:

Under high pressure, the drill can glow out and the machine ► can be overloaded.

When working overhead, use the high-performance grease ► spray ZHS 400. Spray the drill with grease spray before drilling. Repeat the procedure when drilling deep holes.

Pay attention to a regular chip discharge. With larger drilling ► depths, the chip may break.

Operation

MAB 485

ENGLISH

Drilling with core drills

Proceed as follows when drilling with core drills:

Install the quick-change drill chuck system (A) and connect  up the cooling lubricant system.

Install the appropriate ejector pin in the core drill and insert  the core drill into the quick-change drill chuck system (A).

Position the machine at the working location, align it and  switch on the magnetic clamps.

Select the appropriate speed and switch on the machine. 

NOTE

Observe the following instructions when drilling with core drills:

Drilling with core drills requires no great effort. The drill- ► ing process is not accelerated by higher pressure. The drill wears faster and the machine can be overloaded.

Use the cooling lubricant system installed on the machine ► with high-performance cutting oil BDS 5000.

The cooling lubricant system cannot be used when working ► overhead. In this case use the high-performance grease spray ZHS 400. Spray the drill on the inside and outside before drilling. Repeat this procedure when drilling deeper holes.

Pay attention to a regular chip discharge. With larger drilling ► depths, the chip may break.

Operation

MAB 485

ENGLISH

Thread cutting

The machine is equipped with a reversible direction of rotation and can also be used for cutting threads.

Proceed as follows for cutting threads:

Drill the hole for the thread. 

Switch off the machine and select the lowest gear stage and  speed.

Set the direction of rotation to clockwise (right = R) at switch  (23).

Chuck the thread tap in the machine using the appropriate  drill tap adapter.

Switch on the machine and set the thread tap onto the drilled  hole.

Guide the machine slide down at hand lever (11) without ex-  erting pressure until the desired thread length has been cut.

Switch off the machine and set the direction of rotation to  anti-clockwise (left = L) at switch (23).

Switch on the machine again and allow the thread tap to  come completely out of the workpiece. Then guide the machine slide upwards at hand lever (11) to avoid damaging the start of the thread.

Reaming/counter-sinking

Thanks to its wide range of operating speeds, the machine can also be used for reaming or counter-sinking.

CAUTION

Observe the limits of the tools to be used for reaming and ► counter-sinking given in the technical data.

Eliminating blockages

MAB 485

ENGLISH

Eliminating blockages

WARNING

Danger of cutting by broken tool parts or shavings.

Put protective gloves on before starting work. ►

Blockages caused by a broken tool:

Switch off the machine. Remove plug from the mains socket. 

Use the handle to move the machine slide to the upper posi-  tion.

Replace defective tool. Remove shavings. 

Other blockages:

Switch the machine of at the motor switch. Leave magnetic  clamp switched on.

Use the handle to move the machine slide to the upper posi-  tion.

Remove shavings and check tool. 

Cleaning

MAB 485

ENGLISH

Cleaning

WARNING

Switch off the machine and pull the mains plug out of the ► plug socket before starting maintenance and cleaning.

When using compressed air for cleaning, wear protective ► goggles and protective gloves and protect other persons in the working area.

CAUTION

Never immerse the machine in water or other liquids. ►

After every use

Remove the installed tool. 

Remove chips and coolant residues. 

Clean the tool and the tool mounting on the machine. 

Clean the guide of the machine slide. 

Return the machine and accessories to the transport case. 

Maintenance

MAB 485

ENGLISH

Maintenance

WARNING

Danger caused by unqualied repairs!

Unqualied repairs can pose considerable dangers for the user

and cause damage to the machine.

Repairs to electrical appliances may only be carried out by ► the works after-sales service or by specialists trained by the manufacturer.

Adjusting the guide of the machine slide

If the guide of the machine slide (14) shows signs of backlash, it must be adjusted. Proceed as follows:

Loosen the clamping bolts. 

Tighten the adjusting screws uniformly. 

Tighten the clamping bolts again. 

Replacing the carbon brushes

Replacement of the carbon brushes may only be carried out by BDS or by an authorised repair workshop. Unauthorised repairs will void the warranty.

After-Sales Service/Service

Should you have any questions about after-sales service or service, please contact BDS. We will be happy to give you the address of your nearest service partner.

Troubleshooting

MAB 485

ENGLISH

Troubleshooting

Faults - causes and remedies

Fault Possible cause Remedy

The motor does not start after pressing the ON/ OFF switch or stops during operation.

Plug not inserted into socket. Insert plug.

Automatic circuit breaker tripped.

Switch on the automatic circuit breaker again.

The magnetic clamp is not switched on.

Switch on the magnetic clamp.

The internal safety switch has switched off the machine due to overheating.

Allow the machine to cool down.

Direction of rotation not selected.

Preselect direction of rotation.

The automatic circuit breaker in the electrical distribution board trips

Too many appliances connected to the same power circuit.

Reduce the number of appliances on the power circuit.

Machine is defective. Contact After-sales Service.

The magnetic clamp does not function.

Magnet not switched on. Switch on magnet.

The surface is not magnetic. Use a suitable base.

The lubrication system does not function.

No lubricant available. Top up the lubricant.

Lubricant tap closed. Open the lubricant tap.

Connecting nipple clogged. Clean tank and nipple.

NOTE

If you cannot resolve the problem with the steps described above, please contact ► After-Sales Service.

Storage/disposal

MAB 485

ENGLISH

Storage/disposal

Storage

If you do not intend to use the machine for a longer period of time, clean it as described in chapter Cleaning. Store the machine and all the accessories in the transport case in a dry, clean and frostfree location.

Disposal

Disposal of the packaging

The packaging protects the machine from transport damage. The packaging materials have been selected according to environmental and waste disposal aspects and can therefore be recycled.

The return of the packaging to the material cycle helps conserve raw materials and reduces the production of waste.

When no longer required, dispose of the packaging materials in accordance with the local regulations in force.

Disposal of the old appliance

Within the European Community, this product must not be disposed of in the domestic refuse.

Dispose of the machine in accordance with the EC Directive 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Should you have any questions, please contact your local authority responsible for waste disposal.

Disposal of the lubricant

WARNING

Observe the disposal instructions from the lubricant manu- ► facturer.

Annex

MAB 485

ENGLISH

Annex

Technical data

Model MAB 485

Dimensions (L x W x H) 295 x 178 x 598 mm

Magnetic foot (L x W) 168 x 84 mm

Net weight approx. 13 kg

Operating voltage (see type plate)

230 V / 50-60 Hz

110/125 V / 50-60 Hz

Power consumption 1150 W

Noise level 87 db(A)

Vibration 0,81 m/s²

Stroke 160 mm

Core drill, short dia. 12-40 mm

Core drill, long dia. 12-40 mm

Twist drill max. dia. 18 mm

Thread max. M16

Reaming max. dia. 18 mm

Counter-sinking max. dia. 40 mm

Speed stage 1 n

= 50 - 250 min

-1

Speed stage 2 n0 = 100 - 450 min

-1

Overheating protection Yes

Full-wave control electronics Yes

Clockwise/anti-clockwise rotation Yes

Morse taper MK2

Core drill mounting KEYLESS MK 2/19 (3/4") Weldon

Length of the connecting lead: 2.8 m

Protection class I

Annex

MAB 485

ENGLISH

EC Declaration of Conformity

Name/address of manufacturer: BDS Maschinen GmbH

Martinstraße 108 D-41063 Mönchengladbach

We hereby declare that the product

Model: Magnetic core drilling machine

Type: MAB 485

conforms to the following relevant regulations:

EC Directive 2006/42/EC on machinery ■ EU Directive 2004/108/EU on Electromagnetic Compatibility. ■

The following harmonised standards were applied in whole or in part:

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ● DIN EN 55014-1:2006 + A1:2009 + A2:2011 ● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ● DIN EN 60745-1:2009 ● DIN EN 60745-2-1:2010 ●

Responsible person for documentation according to EC Directive 2006/42/EC - Annex II Pt.A.2. was:

_____________________________________________________________________

(Surname, forename, position in company of the manufacturer)

Mönchengladbach, 1st June 2012

Wolfgang Schröder, Technical Director

________________________________________

(Legally binding signature of the issuer)

MAB 485

FRANÇAIS

Table des matières

Avant-propos . . . . . . . . . . . . . . . . . . . .64

Indications d'utilisation ............64

Droits d'auteur . . . . . . . . . . . . . . . . . . . .64

Structure des avertissements .........65

Utilisation conforme . . . . . . . . . . . . . . . .66

Limitation de la responsabilité . . . . . . . .66

Sécurité .........................67

Consignes de sécurité fondamentales . . 67

Risques issus du courant électrique ....68

Risque de blessures ................69

Prévention des dégâts . . . . . . . . . . . . . .70

Equipements de sécurité . . . . . . . . . . . .71

Equipement de protection personnel . . .72

Composants/étendue de la livraison .73

Synoptique de la machine . . . . . . . . . . .73

Contenu de la livraison ..............74

Panneau de commande .............74

Avant la première utilisation ........75

Inspection du transport ..............75

Préparations .....................75

Mesures de protection supplémentaires

lors de certains travaux . . . . . . . . . . . . .75

Contrôler les qualités du fond .........76

Mise en place de l'outil ..............77

Utilisation .......................81

Allumer/éteindre la xation magnétique

. . 81

Allumer/éteindre la machine ..........81

Sélectionner la plage de régime .......82

Réglage du régime .................82

Perçage avec la machine ............83

Taraudage . . . . . . . . . . . . . . . . . . . . . . .85

Frottement/lamage .................85

Elimination de blocages . . . . . . . . . . .86

Nettoyage . . . . . . . . . . . . . . . . . . . . . . .87

Après chaque utilisation .............87

Maintenance . . . . . . . . . . . . . . . . . . . . .88

Rajuster la coulisse du chariot

de la machine. . . . . . . . . . . . . . . . . . . . .88

Remplacer les balais de charbon ......88

Service clientèle/après-vente .........88

Dépannage . . . . . . . . . . . . . . . . . . . . . .89

Cause des pannes et remède . . . . . . . .89

Rangement / élimination . . . . . . . . . . .90

Rangement .......................90

Elimination . . . . . . . . . . . . . . . . . . . . . . .90

Annexe . . . . . . . . . . . . . . . . . . . . . . . . .91

Données techniques ................91

Déclaration de conformité CE ........92

Avant-propos

MAB 485

FRANÇAIS

Avant-propos

En achetant cette machine, vous avez opté pour un produit de qualité qui répond aux plus hautes exigences en matière de technique et de robustesse dans l'usage quotidien professionnel.

Veuillez lire toutes les informations ci-dessous an de vous habituer rapidement à la machine et de pouvoir proter au mieux de

toutes ses fonctions.

Si vous la traitez et si vous l'entretenez correctement, votre machine vous servira pendant de nombreuses années.

Indications d'utilisation

Le présent mode d'emploi fait partie intégrante de la perceuse à foret magnétique MAB 485 (désignée ci-après comme l'appareil) ; elle vous donne des indications importantes pour la mise en service, la sécurité, l'utilisation conforme et l'entretien de l'appareil.

Le mode d'emploi doit toujours être disponible à proximité de la machine. Elle doit être lue et appliquée par chaque personne chargée d'utiliser, de réparer et/ou de nettoyer la machine.

Conservez le présent mode d'emploi et remettez-le avec la machine à son propriétaire ultérieur.

Droits d'auteur

Le présent document est soumis à la protection sur les droits d'auteur.

Toute reproduction ou impression ultérieure, même partielle ainsi

que la retranscription d'illustrations, même à l'état modié, est

seulement possible sur autorisation écrite du fabricant.

Indications d'utilisation

MAB 485

FRANÇAIS

Structure des avertissements

Le présent mode d'emploi utilise les avertissements suivants :

DANGER

Un avertissement de ce type désigne une situation dangereuse menaçante.

Si la situation dangereuse ne peut pas être évitée, ceci peut entraîner des blessures graves ou mortelles.

Respectez les instructions de cet avertissement an d'éviter ►

tout risque de blessures graves ou mortelles des personnes.

AVERTISSEMENT

Un avertissement de ce type désigne une situation dangereuse possible.

Si la situation dangereuse ne peut pas être évitée, ceci peut entraîner des blessures.

Respectez les instructions de cet avertissement an d'éviter ►

toutes blessures de personnes.

ATTENTION

Un avertissement de ce type désigne un dommage matériel

possible.

Si la situation ne peut pas être évitée, ceci peut entraîner des dommages matériels.

Respectez les instructions de cet avertissement an d'éviter ►

tout dommage matériel.

INDICATION

Une indication désigne les informations supplémentaires ► facilitant le maniement de la machine.

Indications d'utilisation

MAB 485

FRANÇAIS

Utilisation conforme

La machine est uniquement prévue pour le perçage des métaux magnétiques et non magnétiques ainsi que pour le taraudage, le lamage et le frottement dans le cadre des limites indiquées dans les données techniques.

Toute autre utilisation ou toute utilisation dépassant ce cadre est considérée comme non conforme.

AVERTISSEMENT

Danger en cas d'utilisation non conforme !

En cas d'utilisation non conforme, et/ou autre, la machine peut présenter des dangers.

La machine doit uniquement être utilisée de manière ► conforme.

Respecter les procédures décrites dans la présente notice ► d'utilisation.

Les réclamations de tout type pour cause de dommages survenus suite à une utilisation non conforme sont exclues.

Seul l'utilisateur en assume les risques.

INDICATION

En cas d'utilisation professionnelle, veillez à respecter les ► directives de prévention des accidents et l'ordonnance de sécurité d'exploitation.

Limitation de la responsabilité

Toutes les informations techniques, données et indications

gurant dans le présent mode d'emploi et relatives à l'installation,

au fonctionnement et à l'entretien correspondent à l'état le plus récent des connaissances lors de l'impression.

Le fabricant décline toute responsabilité pour les dommages survenus en cas de non-respect de la présente notice, d'utilisation

non conforme, de réparations inappropriées, de modications non

autorisées ou d'utilisation de pièces de rechange, d'accessoires, d'outils et de graisses interdits.

Sécurité

MAB 485

FRANÇAIS

Sécurité

ATTENTION

Lors de l'utilisation d'outils électriques, les mesures de sécurité fondamentales suivantes doivent être observées en guise de protection contre une électrocution et tout risque de blessure ou d'incendie.

Consignes de sécurité fondamentales

N’utilisez pas la machine dans les environnements soumis à ■ des risques d’incendie ou d’explosions.

Les personnes n’étant pas en mesure de manipuler sûrement ■ la machine en raison de leurs capacités physiques, mentales ou motrices, sont uniquement autorisées à utiliser la machine sous la surveillance ou sous l’instruction d’une personne responsable.

Les personnes portant des stimulateurs cardiaques ou tout ■ autre implant médical ne doivent pas utiliser cette machine.

Il est interdit aux enfants d’utiliser la machine. ■

Avant d’utiliser la machine, veuillez la contrôler pour vérier ■

qu’elle ne présente aucun dommage visble de l’extérieur. Ne mettez pas en service une machine endommagée.

Avant de commencer les travaux, contrôlez l’état correct de ■ la chaîne de sécurité et le fonctionnement des boutons de la machine.

Ne conez les réparations à réaliser sur la ligne de branche- ■ ment qu’à une personne spécialisée en électricité.

Ne faites réparer la machine que par un atelier spécialisé ■ agréé ou par le service après-vente de l’usine. Des réparations inappropriées peuvent entraîner des risques considérables pour l’utilisateur.

Pendant la période de garantie, toute réparation de la machi- ■ ne doit uniquement être effectuée par un service après-vente autorisé par le fabricant, faute de quoi les droits de garantie perdent leur effet pour les dommages en résultant.

Les composants défectueux doivent uniquement être rempla- ■ cés par des pièces de rechange originales. Le respect des exigences de sécurité est uniquement garanti avec ces pièces.

Sécurité

MAB 485

FRANÇAIS

Pendant le fonctionnement de la machine, ne la laissez pas ■ sans surveillance.

Stockez la machine à un endroit sec et tempéré hors de por- ■ tée des enfants.

Ne laissez pas la machine en plein air et ne l’exposez pas à ■ l’humidité.

Veuillez à un éclairage sufsant du poste de travail ■

(>300 Lux). N’utilisez pas de machines à faible puissance pour des tra- ■

vaux lourds. Veillez à maintenir votre espace de travail propre. ■ Maintenez la machine propre, sèche et exempte d’huile et de ■

graisse. Suivez les instructions relatives au graissage et au refroidisse- ■

ment de l’outil.

Risques issus du courant électrique

DANGER

Danger de mort causé par le courant électrique ! Il y a danger de mort en cas de contact avec des lignes ou

des composants sous tension.

Pour éviter tous risques causés par le courant électrique, veuillez respecter les consignes de sécurité suivantes :

N'ouvrez pas le boîtier de la machine. En cas de contact ► avec des branchements sous tension, il y a risque d'électrocution.

Ne plongez jamais la machine ou la che réseau dans de ►

l'eau ou dans d'autres liquides. Utilisez uniquement des câbles de rallonge ou des tambours ►

de câbles ayant une section de 1,5 mm². N'utilisez que des câbles de rallonge qui ont été admis pour ►

le lieu d'installation. Contrôlez régulièrement l'état du câble de rallonge et rem- ►

placez-le lorsqu'il est endommagé. Evitez tout contact corporel avec des pièces mises à la terre ►

(p.ex. des tubes, radiateurs, poutres d'acier) an de réduire

le risque d'électrocution en cas de panne.

Sécurité

MAB 485

FRANÇAIS

Risque de blessures

AVERTISSEMENT

Risques de blessures en cas de manipulation incorrecte de la machine !

Pour ne pas risquer de vous blesser, vous et d'autres personnes, veuillez respecter les consignes de sécurité suivantes :

Utilisez uniquement la machine avec l'équipement de ► protection indiqué dans le présent mode d'emploi (voir le chapitre Equipement de protection personnel).

Lorsque la machine est en marche, ne portez [pas] de gants ► de sécurité. Le gant peut être happé par la perceuse et arraché de la main. Il y a risque de perte d’un ou plusieurs doigts.

Enlever les bijoux ottants avant le début des travaux. Si ► vous avez les cheveux longs, portez un let.

Avant tout changement d'outil, tout entretien et tout nettoya- ► ge, éteignez la machine. Attendez jusqu'à ce que la machine ne tourne plus.

Avant tout changement d'outil, tout entretien et nettoyage, ►

arrêtez la machine et débranchez la che de la prise an

d'éviter un démarrage intempestif de la machine. Pendant l'opération, ne mettez pas les mains dans l'outil ►

tournant. Ne retirez les copeaux que lorsque la machine est à l'arrêt. Pour retirer les copeaux, porter des gants de sécurité.

En cas de travaux sur un échafaudage, l'opérateur doit être ► protégé par une courroie de retenue puisqu'en cas de panne de courant il y a danger de chocs provoqués par pendule et entraînés par la machine.

Avant chaque utilisation, veuillez vérier que la tenue de ►

l'électroaimant soit sûre sur le fond (voir le chapitre Préparations).

Fixez la machine avec la chaîne de sécurité ci-jointe lorsque ► vous effectuez des travaux en position oblique ou verticale ou au-dessus de la tête. La machine peut tomber si l'aimant se relâche ou si la tension s'arrête.

Avant chaque utilisation, veuillez vérier que le siège de ►

l'outil soit sûr (voir le chapitre Mise en place de l'outil). Ne laissez pas pendre la ligne de raccordement au-dessus ►

des angles (risque de trébucher à cause du l).

Sécurité

MAB 485

FRANÇAIS

Prévention des dégâts

ATTENTION

Dommages matériels possibles en cas de manipulation incorrecte de la machine !

Pour éviter tous dommages matériels, veuillez respecter les consignes suivantes :

Avant de brancher la machine, comparez les données de ► raccordement (tension et fréquence) sur la plaque signalétique avec celles de votre réseau électrique. Pour qu'aucun dommage ne se produise sur la machine, ces données doivent être identiques.

Portez toujours la machine par le manche et non par le ► câble électrique.

Débranchez toujours la ligne de raccordement en tirant ►

sur la surface de préhension de la che et non sur le câble

électrique. Ne coincez pas la ligne de raccordement. ► N'exposez le câble électrique ni à la chaleur, ni aux liquides ►

chimiques. Ne faîtes pas passer le câble électrique sur des arêtes vives ►

ou des surfaces très chaudes. Posez le câble électrique de manière à ce qu'il ne puisse ►

pas être saisi ni enroulé par la pièce tournante de la machine.

Sécurité

MAB 485

FRANÇAIS

Equipements de sécurité

Protection anti-reprise

INDICATION

La machine s'arrête automatiquement lorsque l'élec- ► troaimant de maintien est éteint ou lorsqu'une panne de courant se produit.

Pour empêcher toute reprise inattendue de la machine lorsque l'électroaimant de maintien se remet en marche ou lorsque l'alimentation en électricité est rétablie (protection anti-reprise), la machine doit être remise en marche par l'intermédiaire de la touche Marche/arrêt.

Indicateur magnétique

L'indicateur magnétique sert au contrôle optique de la force de retenue magnétique.

Si l'indicateur magnétique s'allume en ■ VERT : la force de retenue magnétique répond aux exigences minimales. L'usinage peut s'effectuer.

Si l'indicateur magnétique s'allume en ■ ROUGE : la force de retenue magnétique n'est pas sufsante. Il est interdit de procéder à une opération d'usinage avec la machine. Ceci peut être le cas en cas d'épaisseur trop basse de la matière, de surface non plane ou en présence de couches de peinture, de calamine ou de zinc.

Protection contre la surchauffe

La machine est équipée par ailleurs d'une protection contre la surchauffe. Si la machine devait devenir trop chaude, elle s'éteint alors automatiquement.

Avant de reprendre les travaux avec la machine, veuillez procéder aux opérations suivantes :

Retirez les blocages éventuels. 

Faîtes fonctionner la machine à vide pendant env. 2 minutes. 

La machine peut ensuite être utilisée à nouveau.

Sécurité

MAB 485

FRANÇAIS

Symboles sur la machine

Les symboles apposés sur la machine ont la signication suivante :

Symbole Signication

Risque d’électrocution !

Lire le mode d’emploi avant le début des travaux !

Porter des lunettes de protection et un casque de protection acoustique !

Equipement de protection personnel

Porter les équipements de protection suivants pour tous les travaux avec la machine :

Symbole Signication

Vêtements de protection collants et résistant au déchirement

Porter des lunettes de protection pour protéger les yeux contre les projections de pièces et de liquides ainsi qu’un casque de protection acoustique dans les environnements ayant des émissions sonores >80 dB (A)

Chaussures de sécurité pour protection contre la chute d'objets

Porter par ailleurs les équipements de protection suivants pour les travaux spéciaux :

Symbole Signication

Casque de protection pour protection de la tête contre la chute d'objets

Porter la courroie de retenue en cas de risque de chute

Gants de travail pour protection contre les blessures

Composants/étendue de la livraison

MAB 485

FRANÇAIS

Composants/étendue de la livraison

Synoptique de la machine

Foret magnétique (non fourni)

8 Goulotte de remplissage pour huile

de coupe

Raccordement système de perçage à serrage rapide KEYLESS

9 Réservoir à huile de coupe

Cône de broche MK2

10 Manche

Orice de chasse-foret

11 Levier

Transmission à 2 vitesses avec commutation

12 Panneau de commande

Moteur de commande

13 Pied magnétique

7 Régulation électronique du régime 14 Chariot de la machine et coulisse

Composants/étendue de la livraison

MAB 485

FRANÇAIS

Contenu de la livraison

A B,C D E F G H

Machine MAB 485 (sans illustrations) F Goujon conique MK2/B16

A Système de perçage à serrage rapide

KEYLESS

G Adaptateurs de tarauds M10/M12/M16 H Mandrin à couronne dentée

B Tige d'éjection ZAK 075 Coffret de transport

(sans illustrations)

C Tige d'éjection ZAK 100 D Chaîne de sécurité Mode d’emploi/carte de garantie

(sans illustrations)

E Chasse-foret MK2

Panneau de commande

21 Interrupteur Marche/arrêt du moteur 22 Interrupteur Marche/arrêt de l'aimant 23 Commutation sens de rotation 24 Indicateur magnétique

Avant la première utilisation

MAB 485

FRANÇAIS

Avant la première utilisation

Inspection du transport

En version standard, la machine est livrée avec les composants indiqués au chapitre Composants/étendue de la livraison.

INDICATION

Contrôlez la livraison pour en vérier l'intégralité et l'absence ►

de dommages visibles. Signalez dans les plus brefs délais une livraison incomplète ou endommagée à votre fournisseur/commerçant.

Préparations

Dans ce chapitre, vous recevrez des indications importantes sur les préparations nécessaires avant de commencer les travaux.

Mesures de protection supplémentaires lors de certains travaux

Pour les travaux répertoriés ci-après, des mesures de sécurité supplémentaires doivent être effectuées :

Position de travail non horizontale

AVERTISSEMENT

Risque de blessures par la chute de la machine.

Lors des travaux en position inclinée, verticale ou au-dessus de la tête, la machine doit être protégée contre les chutes à l'aide de la chaîne de sécurité jointe (D).

Avant de l'utiliser, vériez que la chaîne de sécurité soit en ►

parfait état de fonctionnement. Il est interdit d'utiliser une chaîne de sécurité endommagée. Remplacez immédiatement une chaîne de sécurité endommagée.

Appliquez la chaîne de sécurité de manière à ce que la ma- ► chine s'éloigne de l'opérateur en cas de dérapage.

Mettez la chaîne avec le moins de jeu possible autour de la ► poignée de la machine.

Avant de commencer les travaux, vériez que la chaîne de ►

sécurité et le cadenas soient en position sûre. Utilisez l'équipement de protection indiqué au chapitre ► Equi-

pement de protection personnel.

Préparations

MAB 485

FRANÇAIS

Travail sur un échafaudage

AVERTISSEMENT

Risque de chute à cause d'un mouvement oscillant soudain de la machine.

En cas de travaux sur un échafaudage, la machine peut effectuer un mouvement oscillant soudain au démarrage ou en cas de panne de courant.

Fixez la machine avec la chaîne de sécurité jointe (D). ► Protégez-vous contre les chutes en portant une courroie de ►

retenue.

Contrôler les qualités du fond

La force de retenue magnétique dépend des qualités du fond. La force de retenue est fortement réduite par les couches de peinture, de zinc ou de calamine et par la rouille.

Le fond doit satisfaire aux conditions suivantes an qu'une retenue magnétique sufsante puisse être établie :

Le fond doit être magnétique. ■ La surface de retenue et le pied magnétique doivent être pro- ■

pre et exempts de graisse. La surface de retenue ne doit pas présenter de déformations. ■

INDICATION

Nettoyez le fond et le pied magnétique de la machine avant ► l'utilisation.

Supprimez les déformations et les résidus de rouille décol- ► lée du fond.

Dans son programme d'accessoires, BDS propose des ►

dispositifs de xation spéciaux.

Le meilleur effet d'adhérence peut être obtenu sur de l'acier doux ayant une épaisseur d'au moins 20 mm.

Préparations

MAB 485

FRANÇAIS

Acier ayant une basse épaisseur

Pour percer dans l'acier ayant une basse épaisseur, une plaque en acier supplémentaire (dimensions minimales : 100 x 200 x 20 mm) doit être apposée au-dessous de la pièce à usiner. Fixez la plaque en acier pour la protéger contre les chutes.

Métaux non ferreux ou pièces à usiner avec surface non plane.

Pour le perçage dans les métaux non ferreux ou en cas de pièces à usiner ayant une surface non plane, il faut utiliser un dispositif de retenue spécial.

INDICATION

Dans son programme d'accessoires, BDS propose des ► dispositifs de serrage pour les tuyaux et les matériaux non magnétiques.

Mise en place de l'outil

La machine est équipée d'un raccordement MK. Selon le type de l'outil à utiliser, il convient d'employer le mandrin, les systèmes à serrage rapide ou adaptateurs correspondants.

Outil Raccordement à utiliser

Outils à cône MK

Insérez l'outil directement dans le cône de broche (3).

Outils à tige Weldon de 19 mm

Utilisez le système de perçage à serrage rapide KEYLESS (A).

Outils à tige droite

Utilisez le mandrin à couronne dentée (H) avec goujon conique MK2/B16 (F).

Taraud

Utilisez le système de perçage à serrage rapide KEYLESS (A) avec l'adaptateur (G) qui convient pour le taraud.

Préparations

MAB 485

FRANÇAIS

Consignes de sécurité

AVERTISSEMENT

Risque de blessures !

N'utilisez pas d'outils endommagés, salis ou usés. ► Effectuez uniquement le remplacement d'outils lorsque la ►

machine est arrêtée et débranchée. Après l'insertion, veuillez contrôler l'assise sûre de l'outil. ► N'utilisez que des outils, adaptateurs et accessoires conve- ►

nant à cette machine.

Raccordement MK

Mise en place de l'outil

Avant la mise en place, nettoyez la tige de l'outil, de l'adapta-  teur ou du mandrin et le cône de broches (3) de la machine.

Insérez l'outil par le bas dans le cône de broches (3) de la  machine.

AVERTISSEMENT

Risques de blessures suite à un emploi erroné de l'outil !

Vériez le siège correct de l'outil, de l'adaptateur ou du man- ► drin dans le raccordement MK.

Retirer l'outil

Tournez l'outil jusqu'à ce que le chasse-foret (E) glisse dans 

l'orice de chasse-foret (4) prévu à cet effet.

Ôtez l'outil avec le chasse-foret (4) ou relâchez-le d'un coup  contre le chasse-foret.

Préparations

MAB 485

FRANÇAIS

Mandrin à couronne dentée

Mise en place de l'outil

Enchez le mandrin à couronne dentée (H) sur le goujon co-  nique (F) et réglez la combinaison dans le cône de broches (3) de la machine.

Ouvrez le mandrin, et insérez l'outil dans le mandrin. 

Faîtes tourner le mandrin à la main et serrez-le à fond à  l'aide de la clé de serrage.

Retirer l'outil

Desserrez le mandrin à la main à l'aide de la clé de serrage  et retirez l'outil.

AVERTISSEMENT

Risque de blessures !

Serrez le mandrin à fond uniquement à l'aide de la clé de ► serrage prévue à cet effet.

Après le serrage/desserrage, retirez toujours la clé de ser- ► rage du mandrin.

Préparations

MAB 485

FRANÇAIS

Système de perçage à serrage rapide KEYLESS

Mise en place de l'outil

Insérez le système de perçage à serrage rapide KEYLESS  (A) dans le cône de broches (3) de la machine.

Branchez la conduite pour le lubriant. 

Ouvrez le système de perçage à serrage rapide (A) en levant  le fourreau et introduisez l'outil dans le mandrin.

INDICATION

Avant la mise en place du foret magnétique, insérez la tige ► d'éjection qui convient.

AVERTISSEMENT

Risques de blessures suite à un emploi erroné de l'outil ou du raccordement !

Tournez brièvement l'outil pour contrôler si le manchon de ► serrage est encranté.

Retirer l'outil

Ouvrez le système de perçage à serrage rapide (A) en levant  le fourreau et ôtez l'outil par le bas.

Adaptateur de taraud

Mise en place de l'outil

Insérez l'adaptateur qui convient pour le taraud (G) dans le  système de perçage à serrage rapide KEYLESS (A).

Insérez le taraud dans l'adaptateur de taraud (G). 

Retirer l'outil

Ôtez le taraud par le bas hors de l'adaptateur de taraud (G). 

Ouvrez le système de perçage à serrage rapide (A) en levant  le fourreau et ôtez l'adaptateur de taraud (G) par le bas.

Utilisation

MAB 485

FRANÇAIS

Utilisation

Allumer/éteindre la xation magnétique

Allumer la xation magnétique

ATTENTION

Allumez la xation magnétique uniquement si la machine se ► trouve sur un fond magnétique, an d'éviter toute surchauffe

de l'aimant.

 Allumez le bouton (22). Le voyant de contrôle du bouton (22)

s'allume.

 Contrôlez la force de retenue magnétique à l'aide de l'indi-

cateur magnétique (24). Si la force de retenue magnétique

est sufsante, le voyant de contrôle MAGNET POWER (24)

s'allume en vert. Si le voyant de contrôle MAGNET POWER (24) s'allume en rouge, la force de retenue magnétique dis-

ponible n'est pas sufsante.

ATTENTION

La force de retenue magnétique maximale n'est disponible ► qu'après la mise en marche du moteur.

Eteindre la xation magnétique

 Fixez la machine à la poignée pour empêcher que la ma-

chine ne glisse.

Eteignez le bouton (22). Le voyant de contrôle du bouton  (22) s'éteint.

Allumer/éteindre la machine

 Sur l'interrupteur Marche/arrêt (21), allumez la machine en

actionnant le bouton vert (I) et éteignez-la à l'aide du bouton rouge (O).

INDICATION

La machine ne peut se mettre en marche que si la xation ►

magnétique a été allumée auparavant. Faîtes fonctionner à vide une machine fortement chauffée ►

pendant env. 2 minutes pour la faire refroidir. En cas de panne de courant ou d'arrêt de la xation magné- ►

tique, la machine s'arrête automatiquement.

Utilisation

MAB 485

FRANÇAIS

Sélectionner la plage de régime

ATTENTION

Effectuez la commutation de la transmission uniquement ► lorsque la machine est débranchée.

La machine dispose d'une transmission dotée de deux niveaux de transmission mécaniques :

Niveau de transmission 1 : Vitesse en charge 250 min

-1

Niveau de transmission 2 : Vitesse en charge 450 min

-1

Pour régler le niveau de transmission, mettez le levier sélec-  teur (5) au niveau 1 ou 2 lorsque la machine est arrêtée.

INDICATION

Sélectionnez la plage de régime en fonction du matériau et ► du diamètre de perçage.

Réglage du régime

Outre la transmission mécanique, la machine dispose également d'un système électronique de régulation à ondes pleines, qui permet de régler le régime en continu.

Commencez par régler le niveau de transmission qui  convient, puis adaptez le régime à l'aide de la régulation électronique du régime (7).

Niveau de transmission 1 : 50 - 250 min

-1

Niveau de transmission 2 : 100 - 450 min

-1

INDICATION

Si possible, sélectionnez toujours un réglage à bas niveau ► de transmission et à haut régime du moteur. Le moteur est ainsi réglé avec un haut couple et protégé contre la surchauffe en cas de forte sollicitation.

Utilisation

MAB 485

FRANÇAIS

Perçage avec la machine

Perçage avec les forets hélicoïdaux

Pour le perçage avec les forets hélicoïdaux, veuillez procéder comme suit :

Insérez le foret hélicoïdal avec le cône MK par le bas dans le  cône de broches (3) de la machine.

Après le montage du mandrin, insérez le foret hélicoïdal à  tige droite dans le mandrin (H).

Placez la machine au lieu d'utilisation, alignez-la et allumez 

la xation magnétique.

Sélectionnez le régime adéquat et allumez la machine. 

INDICATION

Lors du perçage avec les forets hélicoïdaux, veuillez observer les indications suivantes :

En cas de pression trop importante, le mandrin peut chauffer ► et la machine être sollicitée de manière excessive.

En cas de travaux au-dessus de la tête, utilisez le pulvéri- ► sateur à graisse haute performance ZHS 400. Vaporisez le mandrin avec ce pulvérisateur avant le perçage. Répétez cette opération si la profondeur de perçage est trop importante.

Veillez à évacuer régulièrement les copeaux. Cassez-les si ► la profondeur de perçage est trop importante.

Utilisation

MAB 485

FRANÇAIS

Perçage avec les forets magnétiques

Pour le perçage avec les forets magnétiques, veuillez procéder comme suit :

Montez le système de perçage à serrage rapide (A) et bran- 

chez le dispositif de lubrication réfrigérante.

Insérez la tige d'éjection qui convient dans le foret magnéti-  que puis introduisez le foret magnétique dans le système de perçage à serrage rapide.

Placez la machine au lieu d'utilisation, alignez-la et allumez 

la xation magnétique.

Sélectionnez le régime adéquat et allumez la machine. 

INDICATION

Lors du perçage avec les forets magnétiques, veuillez observer les indications suivantes :

Le perçage avec les forets magnétiques ne nécessite pas ► grand effort. Si vous augmentez la pression, l'opération de perçage ne va pas s'accélérer. Le mandrin s'usera plus rapidement et la machine peut être sollicitée de manière excessive.

Utilisez le dispositif de lubrication réfrigérante installé sur la ►

machine avec huile de coupe haute performance BDS 5000. En cas de travaux au-dessus de la tête, il n'est pas possible ►

d'utiliser le dispositif de lubrication. Dans ce cas, utilisez le

pulvérisateur à graisse haute performance ZHS 400. Vaporisez l'intérieur et l'extérieur du mandrin avec ce pulvérisateur avant le perçage. Répétez cette opération si la profondeur de perçage est trop importante.

Veillez à évacuer régulièrement les copeaux. Cassez-les si ► la profondeur de perçage est trop importante.

Utilisation

MAB 485

FRANÇAIS

Taraudage

La machine est équipée d'une commutation du sens de rotation et elle peut également être utilisée pour le taraudage.

Veuillez procéder comme suit pour les opérations de taraudage :

Percez le trou pour le taraudage. 

Eteignez la machine et réglez le niveau de transmission et le  régime les plus bas.

Au commutateur (23), réglez le sens de rotation en marche à  droite (R).

Serrez le taraud à l'intérieur de la machine à l'aide de l'adap-  tateur de tarauds qui convient.

Allumez la machine et appliquez le taraud contre le trou de  perçage.

Guidez le chariot de la machine à l'aide du levier (11) sans  forcer et jusqu'à obtention de la longueur de taraudage souhaitée.

Eteignez la machine et réglez au commutateur (23) le sens  de rotation en marche à gauche (L).

Rallumez la machine et faîtes sortir le taraud complètement  de la pièce à usiner. Guidez ensuite le chariot de la machine vers le haut à l'aide du levier (11) an de protéger le taraudage.

Frottement/lamage

Du fait de sa vaste plage de régime, la machine peut aussi être utilisée pour le frottement ou le lamage.

ATTENTION

Veuillez noter les limites indiquées des outils utilisables pour ► le frottement et le lamage dans les données techniques.

Elimination de blocages

MAB 485

FRANÇAIS

Elimination de blocages

AVERTISSEMENT

Risque de coupure par des parties d'outils brisées ou des

copeaux.

Mettre des gants de protection avant le début des travaux. ►

En cas de blocage de l’outil

Eteindre la machine. Débranchez la che réseau de la prise. 

Amener le chariot de la machine en position supérieure à  l’aide du levier.

Remplacer l’outil défectueux. Eliminer les copeaux. 

Dans le cas d’autres blocages:

Eteindre la machine avec l’interrupteur moteur. Laisser la 

xation magnétique enclenchée.

Amener le chariot de la machine en position supérieure à  l’aide du levier.

Retirer les copeaux et contrôler l’outil. 

Nettoyage

MAB 485

FRANÇAIS

Nettoyage

AVERTISSEMENT

Avant tout nettoyage et maintenance, arrêtez la machine et ► débranchez la che de la prise.

Si vous utilisez de l'air comprimé pour le nettoyage, por- ► tez des lunettes et des gants de protection et protégez les autres personnes dans la zone de travail.

ATTENTION

Ne plongez jamais la machine dans de l'eau ou dans ► d'autres liquides.

Après chaque utilisation

Retirez l'outil employé. 

Retirez les copeaux et les restes d'agent réfrigérant. 

Nettoyez l'outil et le raccordement sur la machine. 

Nettoyez la coulisse du chariot de la machine. 

Remballez la machine et les accessoires dans le coffret de  transport.

Maintenance

MAB 485

FRANÇAIS

Maintenance

AVERTISSEMENT

Risques issus des réparations inappropriées !

Des réparations inappropriées peuvent entraîner des risques considérables pour l'utilisateur et des dommages sur la machine.

Les réparations sur les appareils électriques doivent unique- ► ment être effectuées par le service Après-vente d'usine ou par des techniciens ayant été formés par le fabricant.

Rajuster la coulisse du chariot de la machine.

Si la coulisse du chariot de la machine (14) a du jeu, il faut la rajuster. Pour y parvenir, veuillez procéder comme suit :

Desserrez les vis d'arrêt. 

Resserrez les vis de réglage de manière régulière. 

Resserrez à fond les vis d'arrêt. 

Remplacer les balais de charbon

Le remplacement des balais de charbon doit uniquement être effectué par la société BDS ou par un atelier spécialisé. Toute réparation effectuée sur la propre initiative du client entraîne une perte du droit de garantie.

Service clientèle/après-vente

Si vous avez des questions sur le service clientèle/après-vente, veuillez vous adresser à BDS. Nous vous nommerons votre partenaire de service après-vente le plus proche.

Dépannage

MAB 485

FRANÇAIS

Dépannage

Cause des pannes et remède

Erreur Cause possible Remède

Le moteur ne démarre pas après avoir actionné l'interrupteur Marche/arrêt ou il s'arrête pendant le fonctionnement.

Fiche non branchée. Brancher la che.

Coupe-circuit automatique arrêté.

Mettre en marche le coupe-circuit automatique.

La xation magnétique n'est

pas allumée.

Allumer la xation magnétique.

L'interrupteur de sécurité interne a arrêté la machine pour cause de surchauffe.

Laisser refroidir la machine.

Sens de rotation non sélectionné

Sélectionner le sens de rotation.

Le coupe-circuit a sauté dans la distribution électrique.

Trop d'appareils raccordés au même circuit électrique.

Réduire le nombre des appareils dans le circuit électrique.

La machine est en panne.

Informer le service aprèsvente.

La xation magnétique ne

fonctionne pas.

Aimant non allumé. Allumer l'aimant

Pas de surface magnétique. Utiliser un socle adéquat.

La lubrication ne fonctionne pas.

Plus de lubriant dans le

réservoir.

Ravitailler en lubriant

Robinet fermé. Ouvrir le robinet.

Ajutage bouché.

Nettoyer le réservoir et l'ajutage.

INDICATION

Si vous ne réussissez pas à résoudre le problème avec les actions précitées, ► veuillez vous adresser au service Après-vente.

Rangement / élimination

MAB 485

FRANÇAIS

Rangement / élimination

Rangement

Si vous n'utilisez pas la machine pendant une période prolongée, nettoyez-la de la manière décrite au chapitre Nettoyage. Conservez la machine et tous les accessoires dans le coffret de transport, qui sera lui-même rangé dans un endroit propre et sec, à l'abri du gel.

Elimination

Elimination de l'emballage

L'emballage protège la machine contre les dommages dus au transport. Les matériaux d'emballage sont sélectionnés selon des aspects écologiques et techniques d'élimination, c'est pourquoi ils sont recyclables.

La remise en circulation de l'emballage dans le circuit de matériel économise des matières premières et elle réduit la production de déchets.

Eliminez les matériaux d'emballage non nécessités conformément aux directives locales en vigueur.

Elimination de l'appareil usé

A l'intérieur de l'Union européenne, il est interdit de mettre ce produit aux ordures ménagères normales.

Eliminez le produit selon la directive CE 2002/96/DEEE sur les appareils usagés électriques et électroniques (Déchets d'Equipements Electriques et Electroniques).

En cas de question, veuillez vous adresser au service compétent de votre commune pour la collecte des déchets.

Elimination de l'appareil usé

AVERTISSEMENT

Respectez les indications d'élimination du fabricant de ► lubriants.

Annexe

MAB 485

FRANÇAIS

Annexe

Données techniques

Modèle MAB 485

Dimensions (L x l x H) 295 x 178 x 598 mm

Pied magnétique (L x l) 168 x 84 mm

Poids net app. 13 kg Tension d’exploitation

(voir la plaque signalétique)

230 V / 50-60 Hz

110-125 V / 50-60 Hz

Puissance 1150 W

Niveau de bruit 87 db(A)

Vibration 0,81 m/s²

Course 160 mm

Foret magnétique court Ø 12-40 mm

Foret magnétique long Ø 12-40 mm

Foret hélicoïdal max. Ø 18 mm

Taraudage max. M16

Frottement max. Ø 18 mm

Lamage max. Ø 40 mm

Régime niveau 1 n

= 50 - 250 min

-1

Régime niveau 2 n0 = 100 - 450 min

-1

Protection thermique Oui Système électronique de régulation à ondes

pleines

Oui

Marche à droite/gauche Oui

Cône de broches MK2

Logement du foret magnétique KEYLESS MK 2/19 (3/4") Weldon

Longueur de la ligne de branchement : 2,8 m

Classe de protection I

Annexe

MAB 485

FRANÇAIS

Déclaration de conformité CE

Nom/adresse du fabricant : BDS Maschinen GmbH

Martinstraße 108 D-41063 Mönchengladbach

Nous déclarons que le produit

Marque : Perceuse à foret magnétique

Type : MAB 485

répond aux dispositions en vigueur suivantes :

Règlement CE 2006/42/CE sur les machines ■ Directive CE 2004/108/CE relative à la compatibilité électromagnéti- ■

que

Les normes harmonisées suivantes ont été appliquées en totalité ou en partie :

DIN EN ISO 12100:2010

●

DIN EN 61000-6-4:2007 + A1:2011 ● DIN EN 55014-1:2006 + A1:2009 + A2:2011 ● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008 ● DIN EN 60745-1:2009 ● DIN EN 60745-2-1:2010 ●

La personne responsable de la documentation selon la directive 2006/42/CE - Annexe II point A.2. était:

_____________________________________________________________________

(Nom, prénom, position dans l'entreprise du fabricant)

Mönchengladbach, le 01/06/2012

Wolfgang Schröder, Directeur techn.

________________________________________

(Signature juridiquement valable de l'auteur)

MAB 485

ESPAÑOL

Índice

Prólogo . . . . . . . . . . . . . . . . . . . . . . . . .94

Indicaciones de uso ...............94

Derechos de autor . . . . . . . . . . . . . . . . .94

Composición de las advertencias ......95

Uso conforme al previsto . . . . . . . . . . . .96

Limitación de responsabilidades . . . . . .96

Seguridad . . . . . . . . . . . . . . . . . . . . . . .97

Indicaciones básicas de seguridad . . . .97

Peligros relacionados con la electricidad

.98

Peligro de lesiones .................99

Prevención de daños . . . . . . . . . . . . . .100

Dispositivos de seguridad . . . . . . . . . .101

Equipamiento de protección personal .102

Componentes/volumen de suministro

.103

Sinóptico de máquinas .............103

Volumen de suministro .............104

Panel de operación . . . . . . . . . . . . . . .104

Antes de utilizar por primera vez . . .105

Inspección de transporte . . . . . . . . . . .105

Preparativos . . . . . . . . . . . . . . . . . . . .105

Medidas de seguridad adicionales

para determinados trabajos. .........105

Comprobar la consistencia

del fundamento ...................106

Insertar herramienta ...............107

Utilización . . . . . . . . . . . . . . . . . . . . .111

Conectar/desconectar imán

de adherencia ....................111

Conectar/desconectar la máquina . . . . 111

Seleccionar el rango de revoluciones .112

Ajuste de revoluciones .............112

Taladrar con la máquina ............113

Fileteado de rosca . . . . . . . . . . . . . . . .115

Escariado/Avellanado ..............115

Eliminación de bloqueos ..........116

Limpieza . . . . . . . . . . . . . . . . . . . . . . .117

Después de cada uso ..............117

Mantenimiento . . . . . . . . . . . . . . . . . .118

Reajustar la guía del carro de máquina

.118

Cambiar las escobillas .............118

Asistencia técnica / Servicio técnico . .118

Solución de anomalías . . . . . . . . . . .119

Causa y solución de anomalías ......119

Almacenamiento y eliminación .....120

Almacenamiento ..................120

Eliminación ......................120

Anexo . . . . . . . . . . . . . . . . . . . . . . . . .121

Datos técnicos . . . . . . . . . . . . . . . . . . .121

Declaración de conformidad de la CE

. . 122

Prólogo

MAB 485

ESPAÑOL

Prólogo

Con la compra de la máquina ha optado por un producto de calidad que ha sido dimensionado respecto a su tecnología y robustez para las más altas exigencias en su utilización profesional diaria.

Lea la información de este manual con el n de familiarizarse rápidamente con la máquina y de poder sacar el máximo provecho todas sus funciones.

Si trata y cuida correctamente su aparato le hará un buen servicio durante muchos años.

Indicaciones de uso

El presente manual de instrucciones forma parte de la taladradora de núcleo magnética (en adelante máquina) contiene información importante acerca de la puesta en funcionamiento, la seguridad, el uso conforme al previsto y el cuidado de la máquina.

El manual de instrucciones debe estar guardado siempre cerca de la máquina. Ha de ser leído y aplicado por toda persona que esté encargada del manejok, solución de averías y/o limpieza de la máquina.

Guarde debidamente este manual de instrucciones y entréguelo junto al aparato a su propietario futuro.

Derechos de autor

Este documento está protegido por las leyes de derechos de autor.

Queda prohibida la reproducción y reimpresión total o parcial del manual, así como la copia de sus ilustraciones, con o sin modicaciones, sin la autorización por escrito del fabricante.

Indicaciones de uso

MAB 485

ESPAÑOL

Composición de las advertencias

En el presente manual de instrucciones se utilizan las siguientes advertencias:

PELIGRO

Las indicaciones de esta categoría señalan una posible situación de peligro.

Si no se toman las medidas necesarias para evitar esta situación, podría provocar lesiones personales graves e incluso la muerte.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir la muerte o lesiones graves para las

personas.

ADVERTENCIA

Las indicaciones de esta categoría señalan una situación de peligro potencial.

Si no se toman las medidas necesarias para evitar esta situación, podría provocar lesiones personales.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir lesiones para las personas.

ATENCIÓN

Las indicaciones de esta categoría señalan daños materiales potenciales.

Si no se toman las medidas necesarias para evitar esta situación, podría provocar daños materiales.

Las instrucciones contenidas en esta indicación tienen la ►

nalidad de impedir daños materiales.

NOTA

Una nota contiene informaciones adicionales para facilitar el ► uso del aparato.

Indicaciones de uso

MAB 485

ESPAÑOL

Uso conforme al previsto

La máquina ha sido diseñada para trabajos de taladrado en metales magnéticos y no magnéticos asi como para el aterrajado de roscas, avellanado y escariado conforme a los limites indicados en los datos técnicos.

Cualquier uso diferente o excedente se considerará no conforme al previsto.

ADVERTENCIA

¡Peligro derivado de un uso no conforme al previsto!

Si la máquina no es utilizada de la forma prevista y/o se utiliza

para nes distintos pueden producirse situaciones de peligro.

Utilice el aparato únicamente conforme a su uso previsto. ► Cumpla con los procedimientos que se describen en este ►

manual de instrucciones.

Las reclamaciones por daños derivados del uso no conforme al previsto quedarán invalidadas de forma inmediata.

El riesgo es responsabilidad única del usuario.

NOTA

Si usa la máquina para nes profesionales, tenga en cuenta ►

las normativas de prevención de accidentes y las disposiciones de seguridad de la empresa.

Limitación de responsabilidades

Toda la información técnica, datos e indicaciones sobre la instalación, el funcionamiento y el cuidado incluidas en el presente manual de instrucciones se corresponden al estado más actual en el momento de su impresión.

El fabricante no se hace responsable de los daños derivados del incumplimiento de las instrucciones, del uso no conforme al

previsto, de las reparaciones indebidas, de las modicaciones

realizadas sin autorización o del uso de accesorios y piezas de repuesto, herramientas y lubricantes no permitidos.

Seguridad

MAB 485

ESPAÑOL

Seguridad

ATENCIÓN

¡Durante la utilización de herramientas eléctricas deben observarse las siguientes medidas de seguridad básicas con el n de evitar descargas eléctricas y peligros de lesiones e incendio!

Indicaciones básicas de seguridad

No utilice la máquina en ambientes con riesgo de incendio o ■ explosión.

Aquellas personas cuyas capacidades físicas, psíquicas o mo- ■ trices no les permitan utilizar la máquina con plena seguridad únicamente podrán usarla bajo supervisión o con las instrucciones de una persona responsable.

Queda prohibido el uso de la máquina a las personas que ■ lleven marcapasos o cualquier otros implantes medicinales.

A los niños no se le está permitido utilizar la máquina ■ Antes de utilizar la máquina, revise que la máquina y el cable ■

de conexión no presenten daños externos. No ponga en funcionamiento una máquina dañada.

Antes de empezar a trabajar, compruebe que la cadena de ■ seguridad se encuentre en perfecto estado y que el interruptor de la máquina funcione correctamente.

Encargue las reparaciones del cable de conexión únicamente ■ a un técnico electricista.

Encargue las reparaciones del aparato sólo a un distribuidor ■ autorizado o al servicio técnico de fábrica. Una reparación indebida puede provocar situaciones graves de peligro para el usuario.

Las reparaciones del aparato dentro del periodo de garantía ■ deberán ser realizadas únicamente por un servicio técnico autorizado por el fabricante, ya que de lo contrario perderá el derecho a la garantía.

Los componentes defectuosos se deberán sustituir únicamen- ■ te por piezas de repuesto originales. Ésta es la única forma de garantizar que se cumplan los requisitos de seguridad.

Seguridad

MAB 485

ESPAÑOL

No deje la máquina desatendida cuando esté en funciona- ■ miento.

Guarde la máquina en un lugar seco y con una temperatura ■ agradable fuera del alcance de los niños.

No deje la máquina al aire libre ni la exponga a la humedad. ■

Asegúrese de que el lugar de trabajo esté sucientemente ■

iluminado (>300 Lux). No utilice máquinas de baja potencia para realizar trabajos ■

pesados. Mantenga el lugar de trabajo limpio. ■ Mantenga la máquina limpia, seca y libre de residuos de ■

aceite y grasa. Respete las instrucciones de lubricación y refrigeración de la ■

herramienta.

Peligros relacionados con la electricidad

PELIGRO

¡Peligro de muerte debido a la corriente eléctrica! ¡El contacto con cables o componentes cargados con ten-

sión implica peligro de muerte!

A n de impedir situaciones de peligro relacionadas con la electricidad, respete las siguientes indicaciones de seguridad:

No abra la carcasa de la máquina. Si se tocan contactos ► sometidos a tensión existe un riesgo de descarga eléctrica.

Nunca sumerja en agua o en otro líquido la máquina o la ► clavija de red.

Utilice exclusivamente prolongadores o tambores portaca- ► bles con una sección de cable de 1,5 mm².

Utilice únicamente cables alargadores homologados para el ► lugar de uso de la máquina.

Revise el estado del cable alargador de forma regular y ► sustitúyalo si está deteriorado.

Evite el contacto entre el cuerpo y las piezas conectadas ► a tierra (p.ej. tubos, radiadores o soportes de acero) para reducir el peligro de descarga eléctrica en caso de producirse una avería.

Seguridad

MAB 485

ESPAÑOL

Peligro de lesiones

ADVERTENCIA

¡Peligro de lesiones en caso de un uso inadecuado de la máquina!

A n de no resultar herido usted u otras personas, respete las

siguientes indicaciones de seguridad:

Utilice la máquina sólo con el equipamiento de protección ► (véase capítulo equipamiento de protección personal) indicado en el presente manual.

Cuando la máquina esté en marcha, ► no utilice guantes de protección. Los guantes podrían quedarse encanchados en la taladradora y ser arrancados de las manos. Si esto llegara a suceder, podría perder uno o varios dedos.

Quítese las joyas sueltas antes de empezar a trabajar. Si ► tiene el pelo largo, recójaselo con una redecilla.

Apague la máquina antes de proceder a cualquier cambio ► de herramienta o de cualquier trabajo de mantenimiento o limpieza. Espere hasta que deje de girar la máquina.

Antes de cambiar una herramienta o de realizar algún tra- ► bajo de mantenimiento o limpieza, desenchufe la clavija de red de la toma de corriente para impedir que la máquina se pueda poner en marcha de forma accidental.

No acerque las manos a las piezas móviles de la herramien- ► ta mientras esté en marcha. Extraiga las virutas sólo con la máquina parada. Para retirar las virutas, utilice guantes de protección.

Durante los trabajos sobre un andamio el usuario deberá ► estar asegurado mediante un arnés de sujeción contra caídas ya que la máquina puede producir en caso de un fallo de corriente un impacto pendular.

Compruebe antes de cada uso que los imanes eléctricos ► tengan una estabilidad segura sobre la base (véase capítulo Preparativos).

Cuando trabaje en una postura inclinada o vertical o por ► encima de la cabeza, asegure la máquina con la cadena de seguridad suministrada. La máquina podría desprenderse al soltar el imán o por ausencia de tensión.

Compruebe antes de cada uso el asiento seguro de la he- ► rramienta (véase capítulo Insertar herramienta).

No deje el cable de conexión colgando en esquinas (efecto ► tropiezo).

100

Seguridad

MAB 485

ESPAÑOL

Prevención de daños

ATENCIÓN

¡Posibilidad de daños materiales si el aparato se manipula incorrectamente!

A n de impedir que se produzcan daños materiales, respete

las siguientes indicaciones:

Antes de conectar la máquina, compare los datos de co- ► nexión (tensión y frecuencia) de la placa de características con los de la red eléctrica. Para que la máquina no resulte dañada, deben coincidir estos datos.

Coja la máquina siempre por el asidero y no por el cable de ► conexión.

Para desenchufar el cable de conexión de la toma de co- ► rriente, tire siempre cogiéndolo por la clavija de red y nunca por el cable de alimentación.

No aplaste el cable de conexión. ► No exponga el cable de conexión al calor ni a productos ►

químicos.

No pase el cable de conexión por encima de bordes alados ► ni supercies calientes.

Coloque el cable de conexión de modo que no pueda ser ► capturado y enrollado por piezas en rotación de la máquina.

BDS MAB 485, MAB 525 Operating Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual
