ENGLISH

Intended use

This Black & Decker tool has been designed to project laser
lines to aid in DIY applications. This tool is intended for
consumer use only.

Safety instructions

◆ Warning! When using battery-powered tools,

basic safety precautions, including the following, should
always be followed to reduce the risk of fire, leaking
batteries, personal injury and material damage.

◆ Read all of this manual carefully before operating the tool.

◆ Retain this manual for future reference.

Keep work area clean

Cluttered areas and benches can cause accidents.

Consider work area environment

Do not expose the tool to rain. Do not use the tool in damp or
wet conditions. Keep the work area well lit. Do not use the
tool where there is a risk of causing fire or explosion, e.g. in
the presence of flammable liquids and gases.

Keep children away

Do not allow children, visitors or animals to come near the
work area or to touch the tool.

Do not overreach

Keep proper footing and balance at all times.

Stay alert

Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.

Use appropriate tool

The intended use is described in this instruction manual.
Warning! The use of any accessory or attachment or
performance of any operation with this tool other than those
recommended in this instruction manual may present a risk of
personal injury.

Check for damaged parts

Before use, carefully check the tool for damage. Ensure that
the tool will operate properly and perform its intended function.
Do not use the tool if any part is damaged or defective.

Store idle tools

When not in use, tools and batteries should be stored in a dry,
locked up or high place, out of reach of children.

Repairs

This tool complies with relevant safety requirements.
Repairs should only be carried out by qualified persons using
original spare parts; otherwise this may result in considerable
danger to the user.

◆ When disposing of batteries, follow the instructions given

in the section “Protecting the environment”.
Do not incinerate the batteries.

◆ Under extreme conditions, battery leakage may occur.

When you notice liquid on the batteries, proceed as follows:

- Carefully wipe the liquid off using a cloth. Avoid skin
contact.

Additional safety instructions for lasers

Warning! Laser radiation.

Do not look into the laser beam.

Do not view the laser beam directly with optical
instruments.

Refer to the laser product characteristics.

◆ This laser complies with class 2M according to

EN 60825-1:1993+A2:2001. Do not replace a laser diode
with a different type. If damaged, have the laser repaired
by an authorised repair agent.

◆ Do not use the laser for any purpose other than projecting

laser lines.

◆ An exposure of the eye to the beam of a class 2M laser is

considered safe for a maximum of 0.25 seconds.
Eyelid reflexes will normally provide adequate protection.
At distances over 1 m, the laser complies with class 1 and
thus is considered completely safe.

◆ Never look into the laser beam directly and intentionally.

◆ Do not use optical tools to view the laser beam.

◆ Do not set up the tool at a position where the laser beam

can cross any person at head height.

◆ Do not let children come near the laser.

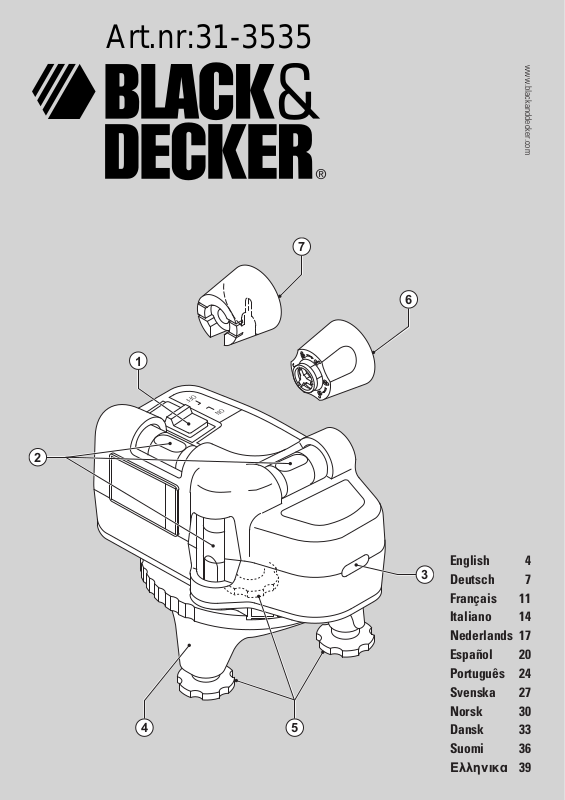

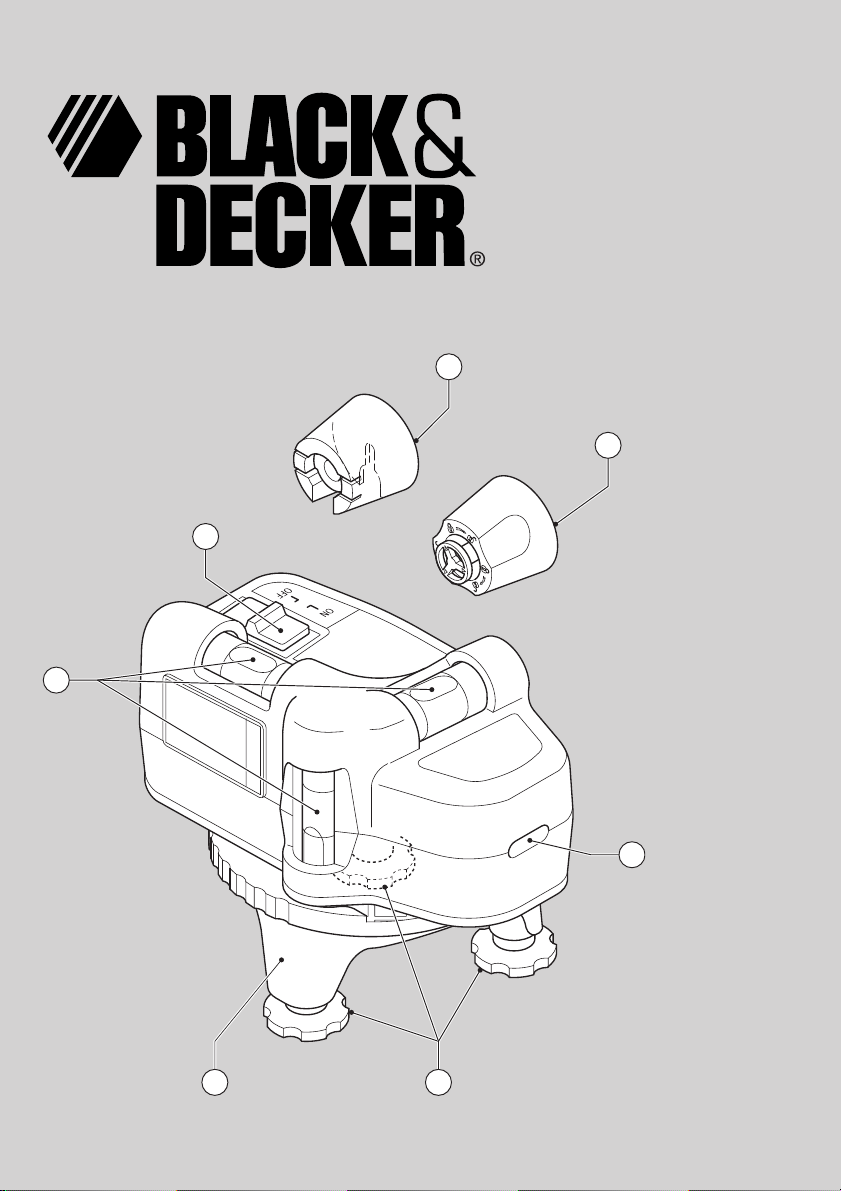

Features

1. On/off switch

2. Vial

3. Laser aperture

4. Stand

5. Adjusting wheel

6. Wall pin

7. Keyhole wall mount

Additional safety instructions for non-rechargeable
batteries

◆ Never attempt to open for any reason.

◆ Do not store in locations where the temperature may

exceed 40 °C.

4

Assembly

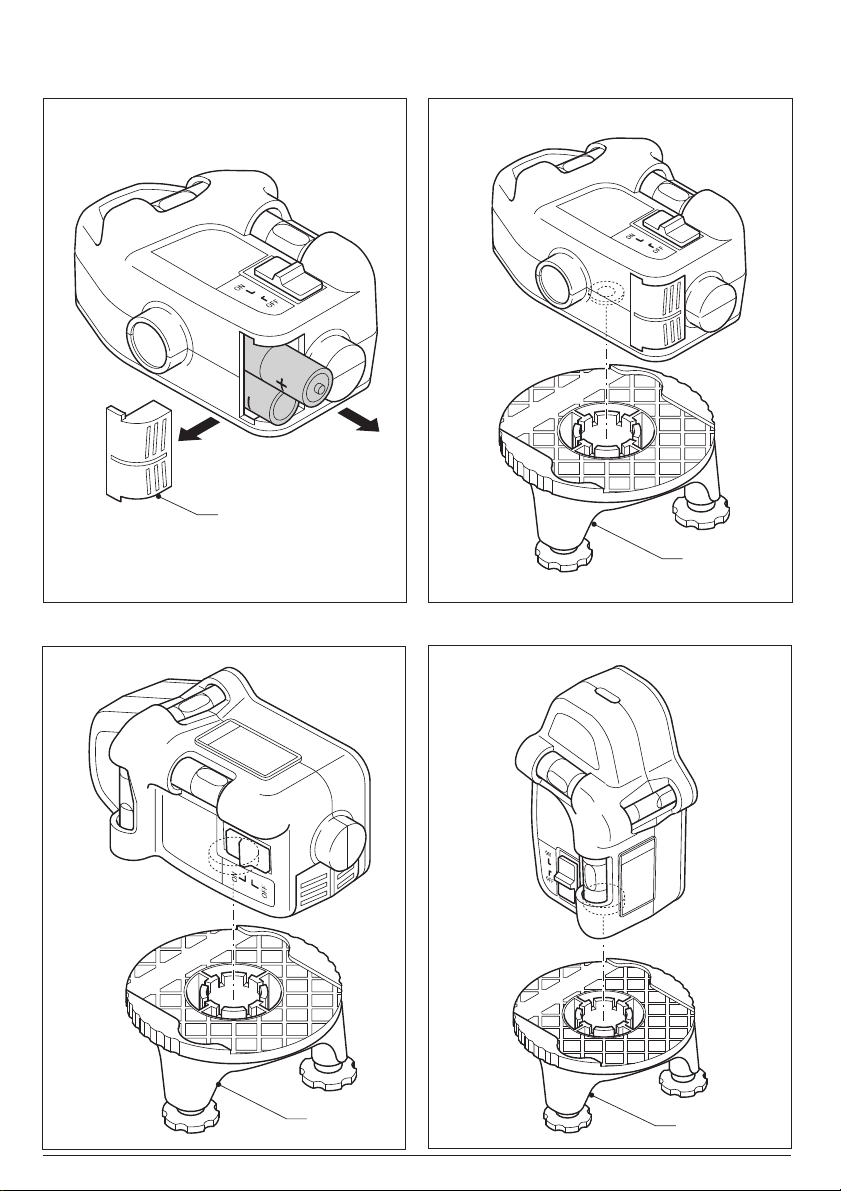

Fitting the batteries (fig. A)

◆ Slide the battery cover (8) off the tool.

◆ Insert the batteries into the tool in the orientation as shown.

ENGLISH

◆ Refit the cover and let it click into place.

Installing the tool (fig. B - E)

The tool can be installed on a horizontal surface such as a floor
or a table. Alternatively, the unit can be mounted to a wall.

Fitting the tool to the stand (fig. B - D)

The tool can be installed on the adjustable stand (4),
both horizontally and vertically.

◆ Choose a smooth and level surface to install the stand.

◆ When projecting horizontal laser lines on walls, place the

tool on the stand horizontally, aligning the bottom of the
tool with the profile on the stand.

◆ When projecting vertical laser lines on walls, place the

tool on the stand horizontally, inserting the protrusion on
the long side of the tool into the recess of the stand.

◆ When projecting laser lines on ceilings, place the tool on

the stand vertically, inserting the protrusion on the short
side of the tool into the recess of the stand.

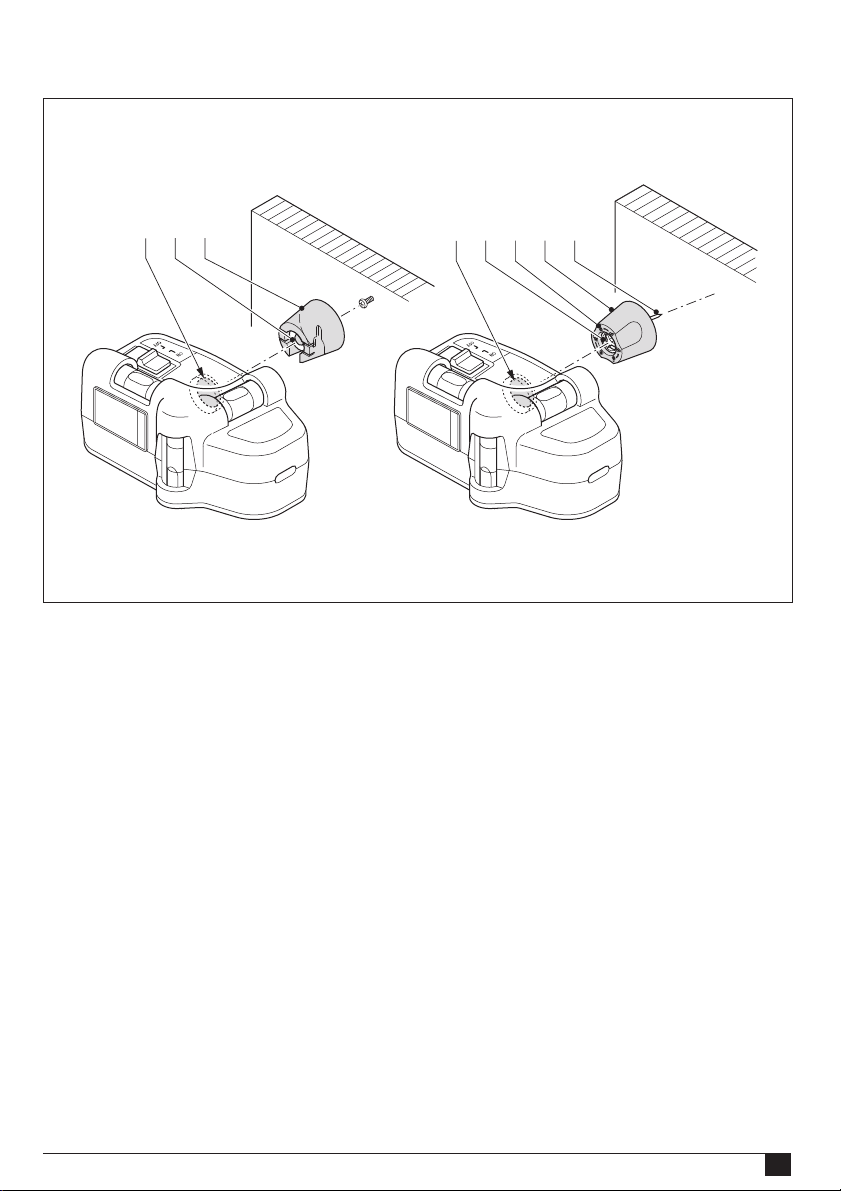

Fitting the tool to a wall (fig. E)

The unit can be mounted to walls using one of the wall mounts.
Warning! Keep the wall mounts in a safe place when not in
use.

The keyhole wall mount (7) is used for mounting to most wall
constructions.

◆ Drive a screw or nail into the wall.

◆ Hang the wall mount onto the fastener by the keyhole.

◆ Fit the tool to the wall mount by clinging the magnet (8) to

the steel knob (9).

If the unit is mounted to drywall or other soft materials,
the wall pin (6) must be used:

◆ Hold the bracket in front of a suitable location.

◆ Twist the knob (10) to press the pin (11) straight into the wall.

◆ Fit the tool to the wall mount by clinging the magnet (8) to

the steel knob (12).

Adjusting the laser line (fig. B - E)

Using a wall set-up (fig. E)

◆ Switch the tool on.

◆ Hold the wall mount with one hand.

◆ Adjust the tool with the other hand until the vial parallel

to the wall is level.

Using the adjustable stand (fig. B - D)

◆ Switch the tool on.

◆ Move the tool as necessary to position the laser line.

◆ When projecting horizontal laser lines on walls, level the

vials on top of the unit.

◆ When projecting vertical laser lines on walls, level the

vial on top of the unit.

◆ When projecting laser lines on ceilings, level the vials on

the adjacent sides of the unit.

◆ Adjust the wheels (5), until the line is level.

Protecting the environment

Separate collection. This product must not be
disposed of with normal household waste.

Should you find one day that your Black & Decker product
needs replacement, or if it is of no further use to you, do not
dispose of it with household waste. Make this product
available for separate collection.

Separate collection of used products and packaging
allows materials to be recycled and used again.
Re-use of recycled materials helps prevent
environmental pollution and reduces the demand for
raw materials.

Local regulations may provide for separate collection of
electrical products from the household, at municipal waste
sites or by the retailer when you purchase a new product.

Use

◆ Install the tool as required.

◆ To increase working distance and accuracy, place the

laser in the middle of your working area. Brightness of
area may affect line visibility.

◆ If necessary, hang the unit on the wall using the

appropriate wall mount.

Switching on and off

◆ To switch the tool on, slide the on/off switch (1) to the

‘ON’ position.

◆ To switch the tool off, slide the on/off switch (1) to the

‘OFF’ position.

Black & Decker provides a facility for the collection and
recycling of Black & Decker products once they have reached
the end of their working life. To take advantage of this service
please return your product to any authorised repair agent who
will collect them on our behalf.

You can check the location of your nearest authorised repair
agent by contacting your local Black & Decker office at the
address indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full details of our
after-sales service and contacts are available on the Internet
at: www.2helpU.com

5

ENGLISH

Batteries

At the end of their useful life, discard batteries with
due care for our environment.

◆ Remove the batteries as described above.

◆ Place the batteries in a suitable packaging to ensure that

the terminals cannot be short-circuited.

◆ Take the batteries to a local recycling station.

Technical data

LZR310

Voltage V 3
Battery size LR03
Operating temperature °C 0 - 40
Wave length nm 635-670
Laser class 2M
Laser power mW < 3.5
Weight kg 0.45

EC declaration of conformity

LZR310

Black & Decker declares that these products conform to:

89/336/EEC, EN 61010, EN 60825

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-12-2004

To claim on the guarantee, you will need to submit proof of
purchase to the seller or an authorised repair agent. You can
check the location of your nearest authorised repair agent by
contacting your local Black & Decker office at the address
indicated in this manual. Alternatively, a list of authorised
Black & Decker repair agents and full details of our after-sales
service and contacts are available on the Internet at:

www.2helpU.com

Please visit our website www.blackanddecker.co.uk to
register your new Black & Decker product and to be kept up to
date on new products and special offers. Further information
on the Black & Decker brand and our range of products is
available at www.blackanddecker.co.uk

Guarantee

Black & Decker is confident of the quality of its products and
offers an outstanding guarantee. This guarantee statement is
in addition to and in no way prejudices your statutory rights.
The guarantee is valid within the territories of the Member
States of the European Union and the European Free Trade
Area.

If a Black & Decker product becomes defective due to faulty
materials, workmanship or lack of conformity, within 24 months
from the date of purchase, Black & Decker guarantees to
replace defective parts, repair products subjected to fair wear
and tear or replace such products to ensure minimum
inconvenience to the customer unless:

◆ The product has been used for trade, professional or hire

purposes;

◆ The product has been subjected to misuse or neglect;

◆ The product has sustained damage through foreign

objects, substances or accidents;

◆ Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

6

SVENSKA

Användningsområde

Detta Black & Decker verktyg är avsett för projicering av
laserlinjer i gds-användning. Verktyget är endast avsett för
bruk i hemmet.

Säkerhetsinstruktioner

◆ Varning! När man använder batteridrivna verktyg är det

viktig att man bl.a. följer nedanstående
säkerhetsanvisningar för att minska risken för brand,
batteriläckage, personskador och materialskador.

◆ Läs bruksanvisningen noggrant innan du använder verktyget.

◆ Spara bruksanvisningen lättillgängligt.

Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga
eller våta platser. Ha bra belysning över arbetsytan.
Använd inte verktyget där det finns risk för eldsvåda eller
explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

Förvaras utom räckhåll för barn

Tillåt inte barn, besökande eller djur att komma i närheten
av arbetsplatsen eller att röra vid verktyget.

Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

Var uppmärksam

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget
när du är trött.

Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för.
Varning! Använd endast tillbehör och tillsatser som är
rekommenderade i bruksanvisningen och katalogerna.
Användning av annat verktyg eller tillbehör kan innebära risk
för personskada.

Kontrollera verktyget för skador

Kontrollera verktyget för skador innan du använder det.
Kontrollera att verktyget fungerar riktigt och kan utföra de
avsedda funktionerna. Använd inte verktyget om fel uppstått
på någon av dess delar.

Förvara verktyg säkert

När verktyget inte används skall det samt batterierna förvaras
på en torr plats utom räckhåll för barn.

Reparationer

Detta verktyg uppfyller gällande säkerhetskrav. Reparationer
ska utföras av en auktoriserad Black & Decker serviceverkstad
som använder originaldelar, annars kan användaren utsättas
för stor fara.

Extra säkerhetsföreskrifter för batterier som inte
är uppladdningsbara

◆ Försök aldrig öppna batteriet.

◆ Förvara inte batterier i utrymmen där temperaturen kan

överstiga 40 °C.

◆ När batterierna kasseras ska instruktionerna i kapitlet

“Miljö” följas. Bränn ej batterierna.

◆ Under extrema förhållanden kan batteriläckage uppstå.

Om du upptäcker vätska från batterierna skall följande
iakttagas:

- Torka försiktigt bort vätskan med en trasa.
Undvik kontakt med huden.

Extra säkerhetsföreskrifter för lasrar

Varning! Laserstrålning.

Titta inte in i laserstrålen.

Betrakta inte laserstrålen direkt med optiska
instrument.

Se laserns produktkarakteristik.

◆ Denna laser uppfyller kraven för klass 2M enligt

EN 60825-1:1993+A2:2001. Byt inte ut någon laserdiod
mot en av annan typ. Om den skadas får lasern endast
repareras av en auktoriserad reparatör.

◆ Använd inte lasern för andra syften än att projicera

laserlinjer.

◆ Om ögat utsätts för en klass 2M laserstråle är detta säkert

i maximalt 0,25 sekunder. Ögonlockens reflexrörelser
innebär normalt tillräckligt skydd. På avstånd större än
1 m överensstämmer lasern med klass 1 och kan därför
anses som helt säker.

◆ Titta aldrig rakt in i laserstrålen, vare sig med eller utan

avsikt.

◆ Använd inga optiska hjälpmedel för att se laserstrålen.

◆ Ställ inte upp verktyget så att laserstrålen kan komma att

träffa någon person i ögonhöjd.

◆ Låt inte barn komma i närheten av lasern.

Detaljbeskrivning

1. Strömbrytare

2. Libell

3. Laseröppning

4. Stativ

5. Inställningsratt

6. Väggstift

7. Nyckelhålsväggfäste

27

SVENSKA

Montering

Sätta i batterierna (fig. A)

◆ Skjut av batterilocket (8) från verktyget.

◆ Sätt i batterierna i den riktning som anges i verktyget.

◆ Sätt tillbaka locket så att det klickar fast.

Installera verktyget (fig. B - E)

Verktyget kan installeras på en horisontell yta, t.ex. ett golv
eller bord. Alternativt kan enheten monteras fast på väggen.

Montera verktyget på stativet (fig. B - D)

Verktyget kan installeras på det justerbara stativet (4),
både horisontellt och vertikalt.

◆ Välj en jämn och slät yta för att installera stativet.

◆ När horisontala laserlinjer projiceras på väggar, placera

verktyget på stativet horisontellt och rikta in verktygets
undersida mot profilen på stativet.

◆ När vertikala laserlinjer projiceras på väggar, placera

verktyget på stativet horisontellt och för in den utskjutande
delen på långsidan av verktyget i skåran på stativet.

◆ När laserlinjer projiceras på tak, placera verktyget

på stativet vertikalt och för in den utskjutande delen
på kortsidan av verktyget i skåran på stativet.

Montera verktyget på väggen (fig. E)

Apparaten kan monteras på väggar med hjälp av ett av
väggfästena.
Varning! Förvara väggfästena på en säker plats när de inte
används.

Nyckelhålsväggfästet (7) används för montering på de flesta
väggkonstruktioner.

◆ Kör in en skruv eller spik i väggen.

◆ Häng väggfästet på fästet via nyckelhålet.

◆ Montera verktyget på väggfästet genom att fästa

magneten (8) på stålknappen (9).

Om enheten har monterats på gipsplattor eller andra mjuka
material måste väggstiftet (6) användas:

◆ Håll konsolen framför en lämplig plats.

◆ Vrid knappen (10) så att stiftet (11) pressas rakt in i väggen.

◆ Montera verktyget på väggfästet genom att fästa

magneten (8) på stålknappen (12).

Start och stopp

◆ Skjut strömbrytaren (1) till läget ’ON’ för att sätta på

verktyget.

◆ Skjut strömbrytaren (1) till läget ’OFF’ för att stänga av

verktyget.

Justera laserlinjen (fig. B - E)

Använda en vägginstallation (fig. E)

◆ Starta verktyget.

◆ Håll väggfästet med en hand.

◆ Justera verktyget med den andra handen ända tills

libellen som är parallell med väggen är vågrät.

Använda det justerbara stativet (fig. B - D)

◆ Starta verktyget.

◆ Flytta verktyget efter behov för att placera laserlinjen rätt.

◆ När laserlinjer projiceras horisontellt på väggar, jämna ut

libellerna på ovansidan av enheten.

◆ När laserlinjer projiceras vertikalt på väggar, jämna ut

libellen på ovansidan av enheten.

◆ När laserlinjer projiceras på tak, jämna ut libellerna på

de angränsande sidorna av enheten.

◆ Justera rattarna (5) ända tills linjen är vågrät.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas
bland vanliga hushållssopor.

Om du någon gång i framtiden behöver ersätta din
Black & Decker-produkt med en ny, eller inte längre behöver
den, ska du inte kasta den i hushållssoporna. Denna produkt
skall lämnas till särskild insamling.

Efter insamling av använda produkter och
förpackningsmaterial kan materialen återvinnas och
användas på nytt. Användning av återvunna material
skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda
insamlingar av uttjänt elutrustning från hushåll, antingen vid
kommunala miljöstationer eller hos detaljhandlaren när du
köper en ny produkt.

Användning

◆ Installera verktyget på önskat sätt.

◆ Placera lasern mitt i arbetsområdet för att öka

arbetsavståndet och precisionen.
Områdets ljusförhållanden kan påverka linjens synlighet.

◆ Om det behövs hänger man upp verktyget på väggen med

hjälp av ett lämpligt väggfäste.

28

Black & Decker erbjuder en insamlings- och återvinningstjänst
för Black & Decker-produkter när de en gång har tjänat ut.
För att använda den här tjänsten lämnar du in produkten till en
auktoriserad Black & Decker –reparatör/representant som tar
hand om den för vår räkning.

SVENSKA

Närmaste auktoriserade Black & Decker-representant finner
du genom det lokala Black & Decker-kontoret på adressen
i den här manualen. Annars kan du söka på Internet, på listan
över auktoriserade Black & Decker-representanter och alla
uppgifter om vår kundservice och andra kontakter.

www.2helpU.com

Batterier

Skydda miljön genom att lämna uttjänta batterier till
avsedd uppsamlingsplats.

◆ Tag bort batterierna enligt beskrivningen ovan.

◆ Placera batterierna i en lämplig förpackning så att

kontakterna inte kan kortslutas.

◆ Lämna batterierna till den lokala återvinningsstationen.

Tekniska data

LZR310

Spänning V 3
Batteristorlek LR03
Driftstemperatur °C 0 - 40
Våglängd nm 635-670
Laserklass 2M
Lasereffekt mW < 3,5
Vikt kg 0,45

CE-försäkran om överensstämmelse

LZR310

Black & Decker förklarar att dessa verktyg är konstruerade

i överensstämmelse med:

89/336/EEG, EN 61010, EN 60825

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-12-2004

Garanti

Black & Decker garanterar att produkten är fri från material­och/eller fabrikationsfel vid leverans till kund. Garantin är i
tillägg till konsumentens lagliga rättigheter och påverkar inte
dessa. Garantin gäller inom medlemsstaterna i Europeiska
Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker produkt går sönder på grund av material­och/eller fabrikationsfel eller brister i överensstämmelse med
specifikationen, inom 24 månader från köpet, åtar sig
Black & Decker att reparera eller byta ut produkten med
minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆ normalt slitage

◆ felaktig användning eller skötsel

◆ att produkten skadats av främmande föremål, ämnen eller

genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan
än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot
lämnas till återförsäljaren eller till en auktoriserad verkstad
senast 2 månader efter det att felet har upptäckts. För information
om närmaste auktoriserad verkstad; kontakta det lokala
Black & Decker kontoret på den adress som är angiven
i bruksanvisningen. En lista på alla auktoriserade verkstäder
samt servicevillkor finns även tillgängligt på Internet, adress:

www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att
registrera din nya Black & Decker-produkt samt för att erhålla
information om nya produkter och specialerbjudanden.
Vidare information om märket Black & Decker och vårt
produktsortiment kan återfinnas på

www.blackanddecker.se

Reservdelar / reparationer

Reservdelar finns att köpa hos auktoriserade Black & Decker
verkstäder, som även ger kostnadsförslag och reparerar våra
produkter.

Förteckning över våra auktoriserade verkstäder finns
på Internet, vår hemsida www.blackanddecker.se samt

www.2helpU.com

29

NORSK

Bruksområde

Dette verktøyet fra Black & Decker er konstruert for å projisere
laserstråler for håndverksoppgaver av gjør-det-selv-typen.
Verktøyet er kun beregnet på bruk i hjemmet.

Sikkerhetsinstruksjoner

◆ Advarsel! Når du bruker batteridrevne verktøy, må du

følge en del grunnleggende sikkerhetsregler, se nedenfor,
for å redusere faren for brann, batterilekkasjer,
personskade og materiell skade.

◆ Ta deg tid til å lese nøye gjennom bruksanvisningen før du

begynner å bruke verktøyet.

◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted.

Hold arbeidsområdet rent og ryddig

En uryddig arbeidsplass innbyr til skader.

Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet under våte
eller fuktige forhold. Pass på at arbeidsområdet er godt
opplyst. Bruk ikke verktøyet hvor det er fare for forårsaking av
brann eller en eksplosjon, f. eks. i nærheten av brannfarlige
væsker eller gasser.

Hold barn unna

Barn, besøkende eller dyr må ikke komme i nærheten av
arbeidsområdet eller i kontakt med verktøyet.

Strekk deg ikke for langt

Pass på at du alltid har sikkert fotfeste og balanse.

Vær oppmerksom

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når
du er trett.

Bruk riktig verktøy

Bruk ikke verktøyet til formål det ikke er ment for.
Advarsel! Bruk bare tilbehør og utstyr som anbefales
i bruksanvisningen og i katalogene. Bruk av annet verktøy eller
tilbehør kan medføre en mulig risiko for personskade.

Sjekk verktøyet for skader

Kontroller verktøyet nøye for skade før bruk. Kontroller at
verktøyet fungerer som det skal og utfører beregnet funksjon.
Bruk aldri verktøyet hvis noen av delene er skadet.

Oppbevar verktøy på et trygt sted

Når det ikke er i bruk, må verktøy og batteri oppbevares på et
tørt sted, og slik at det ikke er tilgjenglig for barn.

Reparasjoner

Dette verktøyet overholder relevante sikkerhetskrav.
Reparasjoner må bare utføres av autoriserte Black & Decker
serviceverksteder som benytter originale reservedeler,
ellers kan det være farlig å bruke utstyret.

◆ Må ikke oppbevares på steder hvor temperaturen kan

overstige 40 °C.

◆ Når du kasserer batteriet, følger du instruksene som står

i avsnittet “Miljø”. Batteriene må ikke brennes.

◆ Under ekstreme forhold kan batterilekkasje forekomme.

Hvis du merker væske på batteriene, må du gjøre som følger:

- Tørk forsiktig væsken med en klut. Unngå kontakt med
huden.

Tilleggsinstruksjoner for sikkerhet ved bruk av lasere

Advarsel! Laserstråling.

Ikke se inn i laserstrålen.

Ikke se direkte på denne laserstrålen med optiske
instrumenter.

Se også laserens tekniske data.

◆ Denne laseren samsvarer med klasse 2M i henhold til

EN 60825-1:1993+A2:2001. Ikke bytt ut en laserdiode med
en av en annen type. I tilfelle skade, må laseren repareres
av en godkjent reparatør.

◆ Bruk ikke laseren til noe annet formål enn projisering

av laserstråler.

◆ Det anses å være trygt om øyet blir utsatt for strålen i en

laser av klasse 2M i maksimum 0,25 sekunder.
Refleksene i øyelokket gir vanligvis tilstrekkelig beskyttelse.
Ved avstander på mer enn 1 meter samsvarer laseren med
klasse 1 og anses dermed å være fullstendig sikker.

◆ Stirr aldri med vilje direkte inn i laserstrålen.

◆ Bruk ikke optiske verktøy for å se på laserstrålen.

◆ Still ikke opp verktøyet på en slik måte at strålen kan

krysse et menneske i hodehøyde.

◆ La ikke barn komme i nærheten av laseren.

Funksjoner

1. Strømbryter

2. Vaterpass

3. Laseråpning

4. Stativ

5. Justeringshjul

6. Veggstift

7. Nøkkelhull veggfeste

Ekstra sikkerhetsinstrukser for batterier som ikke
er oppladbare

◆ Må aldri åpnes.

30

Montering

Montere batteriene (fig. A)

◆ Skyv batterilokket (8) av verktøyet.

NORSK

◆ Sett batteriene inn i verktøyet i den retningen som er vist.

◆ Sett på lokket igjen og la det klikke på plass.

Installere verktøyet (fig. B - E)

Verktøyet kan monteres på en horisontal flate, f.eks. et gulv
eller et bord. Enheten kan også monteres på en vegg.

Montere verktøyet på stativet (fig. B - D)

Du kan installere verktøyet på det justerbare stativet (4) både
vannrett og loddrett.

◆ Monter stativet på en plan og jevn overflate.

◆ Når du projiserer vannrette laserstråler på vegger, skal du

plassere verktøyet vannrett på stativet og justere bunnen
på verktøyet mot profilen på stativet.

◆ Når du projiserer loddrette laserstråler på vegger, skal du

plassere verktøyet loddrett på stativet og sette fremspringet
på lengdesiden av verktøyet inn i innskjæringen i stativet.

◆ Når du projiserer laserstråler på tak, skal du plassere

verktøyet loddrett på stativet og sette fremspringet
på kortsiden av verktøyet inn i innskjæringen i stativet.

Montere verktøyet på en vegg (fig. E)

Enheten kan monteres på vegger ved hjelp av ett av veggfestene.
Advarsel! Oppbevar veggfestene på et trygt sted når de ikke
er i bruk.

Nøkkelhullet for veggfeste (7) brukes for montering på de
fleste veggkonstruksjoner.

◆ Skru inn en skrue eller slå inn en spiker i veggen.

◆ Bruk nøkkelhullet og heng veggfestet på festepunket.

◆ Fest verktøyet til veggfestet ved å feste magneten (8) til

stålknotten (9).

Hvis enhetene er montert på en tørrmur eller andre myke
materialer, må veggstiften (6) brukes:

◆ Hold braketten foran et passende monteringssted.

◆ Vri knotten (10) for å trykke stiften (11) rett inn i veggen.

◆ Fest verktøyet til veggfestet ved å feste magneten (8) til

stålknotten (12).

Bruk

◆ Sett verktøyet i ønsket stilling.

◆ Du øker arbeidsavstanden og -nøyaktigheten ved å plassere

laseren midt i arbeidsområdet ditt. Lysstyrken i området
kan påvirke strålens synbarhet.

◆ Heng om nødvendig enheten på veggen ved hjelp av det

egnede veggfestet.

◆ For å slå av verktøyet skyver du strømbryteren (1) til

posisjon ‘OFF’.

Justere laserstrålen (fig. B - E)

Bruke et oppsett på vegg (fig. E)

◆ Slå verktøyet på.

◆ Hold veggfestet med den ene hånden.

◆ Juster verktøyet med den andre hånden til vaterpasset til

veggen er i nivå.

Bruke det justerbare stativet (fig. B - D)

◆ Slå verktøyet på.

◆ Flytt verktøyet etter behov for å posisjonere laserstrålen.

◆ Ved projisering av vannrette laserstråler på vegger,

nivellerer du vaterpassene på toppen av enheten.

◆ Ved projisering av loddrette laserstråler på vegger,

nivellerer du vaterpasset på toppen av enheten.

◆ Ved projisering av laserstråler på tak, nivellerer du

vaterpassene på tilstøtende sider av enheten.

◆ Juster hjulene (5) til strålen er på nivå.

Miljøvern

Kildesortering. Dette produktet må ikke kastes i det
vanlige husholdningsavfallet.

Hvis du finner ut at Black & Decker-produktet ditt må skiftes
ut, eller hvis du ikke lenger har bruk for det, må du unnlate
å kaste det sammen med det vanlige husholdningsavfallet.
Sørg for at dette produktet gjøres tilgjengelig for kildesortering.

Kildesortering av brukte produkter og emballasje
gjør det mulig å resirkulere materialer og bruke dem
igjen. Gjenbruk av resirkulerte materialer bidrar til å
forhindre forsøpling av miljøet og reduserer behovet
for råmaterialer.

Lokale regelverk kan legge tilrette for kildesortering av elektriske
produkter fra husholdningen, ved kommunale deponier eller
gjennom forhandleren når du kjøper et nytt produkt.

Black & Decker har tilrettelagt for innsamling og resirkulering
av Black & Decker-produkter etter at de har utspilt sin rolle.
Ønsker du å benytte deg av denne tjenesten, returnerer du
produktet ditt til et autorisert serviceverksted, som tar det
imot og formidler det videre.

Start og stopp

◆ For å slå på verktøyet skyver du strømbryteren (1) til

posisjon ‘ON’.

31

NORSK

Du kan få adressen til ditt nærmeste autoriserte serviceverksted
ved å kontakte ditt lokale Black & Decker-kontor på adressen
oppgitt i denne håndboken. Du kan også finne en komplett
liste over autoriserte Black & Decker-serviceverksteder
og utfyllende informasjon om vår ettersalgsservice
og kontaktnumre på Internett på følgende adresse:

www.2helpU.com

Batterier

Beskytt miljøet ved å levere kasserte batteriet til
kildesortering.

◆ Fjern batteriene som beskrevet ovenfor.

◆ Legg batteriene i en egnet innpakning for å sikre at

kontaktene ikke kan kortsluttes.

◆ Ta med batteriene til den lokale resirkuleringsstasjonen.

Tekniske data

LZR310

Spenning V 3
Batteristørrelse LR03
Driftstemperatur °C 0 - 40
Bølgelengde nm 635-670
Laserklasse 2M
Laserstyrke mW < 3,5
Vekt kg 0,45

CE-sikkerhetserklæring

LZR310

Black & Decker erklærer at disse verktøyer er konstruert i

henhold til:

89/336/EØF, EN 61010, EN 60825

Garanti

Black & Decker garanterer at produktet ikke har material­og/eller fabrikasjonsfeil ved levering til kunde. Garantien er
i tillegg til kundens lovlige rettigheter og påvirker ikke disse.
Garantien gjelder innen medlemsstatene i den Europeiske
Unionen og i det Europeiske Frihandelsområdet.

Hvis et Black & Decker produkt går i stykker på grunn av
material- og/eller fabrikasjonsfeil eller har mangler i forhold til
spesifikasjonene, innen 24 måneder fra kjøpet, påtar
Black & Decker seg å reparere eller bytte ut produktet med
minst mulig vanskelighet for kunden.

Garantien gjelder ikke for feil som kommer av:

◆ normal slittasje

◆ feilaktig bruk eller vedlikehold (mislighold)

◆ at produktet har blitt skadet av fremmede gjenstander,

emner eller ved et uhell
Det gjøres oppmerksom på at produktet ikke er beregnet på
industriell/profesjonell/yrkesmessig bruk, men til hus- og
hjemmebruk.

Garantien gjelder ikke om reparasjoner har blitt utført av noen
andre enn et autorisert Black & Decker serviceverksted.

For å ta garantien i bruk skal produktet og kjøpekvittering
leveres til forhandleren eller til et autorisert serviceverksted
senest 2 måneder etter at feilen har blitt oppdaget.
For informasjon om nærmeste autoriserte serviceverksted;
kontakt det lokale Black & Decker kontoret på den adressen
som er angitt i bruksanvisningen. En oversikt over alle
autoriserte serviceverksteder samt servicevilkår finnes også
tilgjengelig på Internet, adresse: www.2helpU.com

Director of Consumer Engineering

Kevin Hewitt

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-12-2004

Reservdeler / reparasjoner

Reservdeler kan kjøpes hos autoriserte Black & Decker
serviceverksteder, som også gir kostnadsoverslag og reparerer
våre produkter.

Oversikt over våre autoriserte serviceverksteder finnes på
Internet, vår hjemmeside www.blackanddecker.no samt

www.2helpU.com

32

Vennligst stikk innom våre nettsider på
www.blackanddecker.no for å registrere ditt nye
Black & Decker-produkt og for å holde deg oppdatert om nye
produkter og spesialtilbud. Du finner mer informasjon om
Black & Decker og produktutvalget vårt på

www.blackanddecker.no

DANSK

Anvendelsesområde

Dette Black & Decker værktøj er beregnet til at projicere
laserlinier som hjælpemiddel til gør-det-selv opgaver.
Dette værktøj er kun beregnet til privat brug.

Sikkerhedsinstruktioner

◆ Advarsel! Ved brug af batteridrevet værktøj skal de

grundlæggende sikkerhedsforanstaltninger, herunder de
følgende, altid følges, således at risikoen for brand,
lækkende batterier og person- og materialeskader
begrænses.

◆ Læs denne brugsanvisning igennem, inden værktøjet

tages i brug.

◆ Opbevar brugsanvisningen let tilgængeligt.

Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til
skader.

Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på
fugtige eller våde pladser. Sørg for en god belysning over
arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer
risiko for at brand kan opstå eller eksplosioner forekomme,
som følge af brug af værktøjet. F. eks. aldrig i nærheden af let
antændelige væsker eller gasser.

Hold børnene på afstand

Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet
eller røre ved værktøjet.

Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet,
når du er træt.

Brug det rigtige værktøj

Brugen af værktøjet er beskrevet i denne brugsanvisning.
Advarsel! Anvendelsen af andet tilbehør eller udførelse af
opgaver med andet værktøj end det her anbefalede kan
medføre risiko for personskader.

Kontrollér værktøjet for skader

Kontrollér omhyggeligt værktøjet for beskadigelser, før du
bruger det. Kontrollér, at værktøjet fungerer rigtigt og kan
udføre det arbejde, det er beregnet til. Værktøjet må ikke
benyttes, hvis en af delene er beskadiget eller defekt.

Opbevar værktøjet sikkert, når det ikke bruges

Når værktøj og batterier ikke er i brug, skal de opbevares
indelåst eller højt placeret et tørt sted uden for børns rækkevidde.

Reparationer

Dette værktøj opfylder de relevante sikkerhedskrav.
Reparationer må kun foretages af dertil kvalificerede personer,
som bruger originale reservedele. I modsat fald kan der opstå
betydelig fare for brugeren.

Yderligere sikkerhedsvejledninger om ikke opladelige
batterier

◆ Man må aldrig forsøge at åbne et batteri.

◆ Det må ikke opbevares i lokaler, hvor temperaturen

overstiger 40 °C.

◆ Ved bortskaffelse af batterier skal man følge vejledningen

i afsnittet “Miljø”. Brænd ikke batterierne.

◆ Under ekstreme forhold kan der forekomme

batteriutætheder. Hvis man opdager væske på

batterierne, skal man gå frem på følgende måde:

- Tør forsigtigt væsken af med en klud.
Undgå kontakt med huden.

Yderligere sikkerhedsanvisninger for laserværktøj

Advarsel! Laserstråling.

Se aldrig direkte ind i laserstrålen.

Se ikke direkte ind i laserstrålen med optiske
instrumenter.

Se egenskaberne for laserproduktet.

◆ Denne laser overholder klasse 2M i

EN 60825-1:1993+A2:2001. En laserdiode må ikke
udskiftes med en diode af en anden type. Hvis laseren
beskadiges, skal den repareres af et autoriseret
reparationsværksted.

◆ Laseren må ikke benyttes til andre formål end at styre

laserlinjer.

◆ Øjnene må højst udsættes for laserstråler i klasse 2M

i 0,25 sekunder. Øjenlågenes naturlige reflekser yder
normalt den nødvendige beskyttelse af øjet. Ved afstande
på over 1 meter overholder laseren klasse 1, og den
betragtes således som helt sikker.

◆ Kig aldrig direkte og med vilje ind i laserstrålen.

◆ Benyt ikke optisk værktøj til at kigge på laserstrålen med.

◆ Værktøjet må ikke opsættes på en måde, så laserstrålen

kan ramme personer i hovedhøjde.

◆ Lad ikke børn komme i nærheden af laseren.

Funktioner

1. Strømafbryder

2. Glas

3. Laseråbning

4. Holder

5. Justeringshjul

6. Vægbolt

7. Hul til vægmontering

33

DANSK

Samling

Montering af batterierne (fig. A)

◆ Skub batterilåget (8) af værktøjet.

◆ Indsæt batterierne i værktøjet, så de vender som vist.

◆ Sæt dækslet på igen, og lad det klikke på plads.

Installation af værktøjet (fig. B - E)

Værktøjet kan installeres på en vandret overflade, f.eks. et gulv
eller et bord. Alternativt kan enheden monteres på en væg.

Anbringelse af værktøjet i holderen (fig. B - D)

Værktøjet kan anbringes både vandret og lodret i den
indstillelige holder (4).

◆ Vælg en jævn og lige overflade til holderen.

◆ Ved projicering af vandrette laserlinjer på væggene

anbringes værktøjet vandret på holderen, idet bunden af
værktøjet flugter med profilen på holderen.

◆ Ved projicering af lodrette linjer på vægge anbringes

værktøjet vandret på holderen, idet fremspringet på
værktøjets langside indsættes i indhakket på holderen.

◆ Ved projicering af laserlinjer på lofter anbringes værktøjet

lodret på holderen, idet fremspringet på værktøjets korte
side indsættes i indhakket på holderen.

Montering af værktøjet på en væg (fig. E)

Enheden kan monteres på vægge ved hjælp af et af
vægbeslagene.
Advarsel! Opbevar vægbeslagene et sikkert sted, når de ikke
er i brug.

Hullet til vægmontering (7) kan bruges til montering på de
fleste vægkonstruktioner.

◆ Sæt en skrue eller et søm i væggen.

◆ Hæng vægmonteringen op i hullet på sømmet eller skruen.

◆ Fastgør værktøjet på vægmonteringen ved at sætte

magneten (8) mod stålknappen (9).

Hvis enheden monteres på en gipsplade eller på andre bløde
materialer, skal vægbolten (6) benyttes:

◆ Hold konsollen foran et passende sted.

◆ Drej knappen (10) for at trykke bolten (11) lige ind i væggen.

◆ Fastgør værktøjet på vægmonteringen ved at sætte

magneten (8) mod stålknappen (12).

Anvendelse

◆ Anbring værktøjet i den ønskede stilling.

◆ Optimér arbejdsafstanden og nøjagtigheden ved at anbringe

laseren midt i arbejdsområdet. Lysstyrken på arbejdsstedet
kan påvirke synligheden af linjen.

◆ Hæng eventuelt enheden op på væggen ved hjælp af det

mest velegnede vægbeslag.

Start og stop

◆ Tænd for værktøjet ved at skubbe afbryderen (1) til

positionen ‘ON’.

◆ Sluk for værktøjet ved at skubbe afbryderen (1) til

positionen ‘OFF’.

Indstilling af laserlinjen (fig. B - E)

Brug af vægopsætningen (fig. E)

◆ Tænd for maskinen.

◆ Hold vægmonteringen med den ene hånd.

◆ Indstil værktøjet med den anden hånd, indtil glasset

parallelt med væggen er i vater.

Brug af den indstillelige holder (fig. B - D)

◆ Tænd for maskinen.

◆ Flyt værktøjet efter behov for at placere laserlinjen.

◆ Ved projicering af vandrette laserlinjer på vægge skal

glassene oven på enheden være i vater.

◆ Ved projicering af lodrette laserlinjer på vægge skal

glasset oven på enheden være i vater.

◆ Ved projicering af laserlinjer på lofter skal glassene på de

tilstødende sider af enheden være i vater.

◆ Indstil hjulene (5), til linjen er i vater.

Beskyttelse af miljøet

Separat indsamling. Dette produkt må ikke bortskaffes
sammen med almindeligt husholdningsaffald.

Når Black & Decker-produktet skal udskiftes, eller hvis du ikke
skal bruge det længere, må det ikke bortskaffes sammen med
husholdningsaffaldet. Dette produkt skal være tilgængeligt for
separat indsamling.

Separat indsamling af brugte produkter og
emballage gør det muligt at genbruge materialerne.
Genbrug af materialer forebygger miljøforurening og
nedbringer behovet for råstoffer.

Lokale regler kan give mulighed for separat indsamling af
elektriske husholdningsprodukter på kommunale lossepladser
eller hos en forhandler, når du køber et nyt produkt.

Black & Decker har en facilitet til indsamling og genbrug af
Black & Decker-produkter, når deres levetid er slut.
Få fordelen ved denne service ved at returnere produktet til en
autoriseret tekniker, der samler værktøj sammen på vores vegne.

Du kan få oplyst den nærmeste autoriserede teknikers adresse
ved at kontakte det lokale Black & Decker-kontor på den
adresse, der er angivet i denne brugsanvisning.

34

DANSK

Alternativt findes der en liste over autoriserede
Black & Decker-teknikere samt oplysninger om vores
eftersalgsservice og kontaktpersoner på Internettet på
adressen: www.2helpU.com

Batterier

Efter endt funktionstid skal batterierne kasseres med
omtanke for miljøet.

◆ Fjern batterierne som beskrevet ovenfor.

◆ Læg batterierne i en dertil egnet emballage for at undgå,

at polerne kortsluttes.

◆ Bring batterierne til en lokal genbrugsplads.

Tekniske data

LZR310

Spænding V 3
Batteristørrelse LR03
Driftstemperatur °C 0 - 40
Bølgelængde nm 635-670
Laserklasse 2M
Laserkraft mW < 3,5
Vægt kg 0,45

EU-overensstemmelseserklæring

LZR310

Black & Decker erklærer, at disse værktøjer er konstrueret i

henhold til:

89/336/EØF, EN 61010, EN 60825

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-12-2004

Hvis et Black & Decker produkt går i stykker på grund af
materiel skade og/eller fabrikationsfejl eller på anden måde
ikke fungerer i overensstemmelse med specifikationen, inden
for 24 måneder fra købsdatoen, påtager Black & Decker sig at
reparere eller ombytte produktet med mindst muligt besvær
for kunden.

Garantien gælder ikke for fejl og mangler, der er sket i
forbindelse med:

◆ normal slitage

◆ uheldige følger efter unormal anvendelse af værktøjet

◆ overbelastning, hærværk eller overdrevent intensivt brug

af værktøjet

◆ ulykkeshændelse

Garantien gælder ikke hvis reparationer er udført af nogen
anden end et autoriseret Black & Decker værksted.

For at udnytte garantien skal produktet og købskvitteringen
indleveres til forhandleren eller til et autoriseret værksted,
senest 2 måneder efter at fejlen opdages. For information om
nærmeste autoriserede værksted: kontakt det lokale
Black & Decker kontor på den adresse som er opgivet i
brugsanvisningen. Liste over alle autoriserede Black & Decker
serviceværksteder samt servicevilkår er tilgængelig på
internettet, på adressen www.2helpU.com

Gå venligst ind på vores website www.blackanddecker.dk
for at registrere dit nye produkt og for at blive holdt ajour om
nye produkter og specialtilbud. Der findes yderligere
oplysninger om mærket Black & Decker og vores
produktsortiment på adressen www.blackanddecker.dk

Reservedele / reparationer

Reservedele kan købes hos autoriserede Black & Decker
serviceværksteder, som giver forslag til omkostninger og
reparerer vore produkter. Oversigt over vore autoriserede
værksteder findes på internettet på vor hjemmeside

www.blackanddecker.dk samt www.2helpU.com

Garanti

Black & Decker garanterer, at produktet er fri for materielle
skader og/eller fabrikationsfejl ved levering til kunden.
Garantien er et tillæg til konsumentens lovlige rettigheder og
påvirker ikke disse. Garantien gælder indenfor medlemsstaterne
af den Europæiske Union og i det Europæiske Frihandelsområde.

35

SUOMI

Käyttötarkoitus

Tämä Black & Decker -laser on suunniteltu heijastamaan
laserviivoja avuksi kodin nikkarointitöissä. Kone on tarkoitettu
kotikäyttöön.

Turvallisuusohjeet

◆ Varoitus! Paristokäyttöisiä koneita käytettäessä on aina

noudatettava mm. seuraavia turvallisuusohjeXîa,
jotta tulipalojen, paristovuotojen, henkilövahinkojen ja
materiaalivaurioiden riski olisi mahdollisimman pieni.

◆ Lue käyttöohje huolellisesti ennen koneen käyttöönottoa.

◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta
välttyäksesi vaurioilta.

Ajattele työskentelyalueen vaikutusta työhösi

Älä altista konetta sateelle äläkä käytä sitä kosteissa tai
märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus.
Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara,
esim. palavien nesteiden tai kaasujen läheisyydessä.

Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle
työskentelyaluetta tai koskea koneeseen.

Älä kurottele

Seiso aina tukevasti ja tasapainossa.

Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä
sähkötyökalua, kun olet väsynyt.

Käytä oikeaa konetta

Käytä konetta ainoastaan sellaiseen työhön, johon se on
tarkoitettu.

Tarkista, että kone on kunnossa

Tarkista ennen käyttöä, ettei kone ole vaurioitunut.
Varmista, että kone toimii oikein ja täyttää tehtävänsä.
Älä käytä konetta, jos jokin sen osista on viallinen.

Säilytä konetta oikein

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa
paikassa tai korkealla lasten ulottumattomissa.

Korjaukset

Tämä kone täyttää voimassa olevat turvallisuusvaatimukset.
Korjauksia saa tehdä vain Black & Deckerin valtuuttama
huoltoliike, joka käyttää alkuperäisosia, muutoin koneen
käyttäjälle voi aiheuta vaarallisia tilanteita.

Lisäturvaohjeet paristoille

◆ Älä koskaan yritä avata paristoja.

◆ Älä säilytä paristoja paikassa, jonka lämpötila saattaa

ylittää +40 °C.

◆ Kun poistat pariston käytöstä, noudata kappaleessa

”Ympäristö” annettuja ohjeita. Älä polta paristoja.

◆ Ääriolosuhteissa paristo saattaa vuotaa. Kun havaitset

paristosta tulevan nestettä, toimi seuraavasti:

- Kuivaa neste varovasti pois siivousliinalla.
Vältä nesteen joutumista iholle.

Lisäturvaohjeet lasereille

Varoitus! Lasersäteily.

Älä katso lasersäteeseen.

Älä katso koskaan suoraan lasersäteeseen optisilla
laitteilla.

Tutustu lasertuotteen tietoihin.

◆ Tämä laser täyttää standardin EN 60825-1:1993+A2:2001

luokan 2M mukaiset vaatimukset. Älä korvaa laserdiodia
toisentyyppisellä diodilla. Jos laser vaurioituu, anna se
valtuutetun korjaajan korjattavaksi.

◆ Älä käytä laseria muuhun käyttötarkoitukseen,

kuin laserviivojen heijastamiseen.

◆ Silmän altistuminen luokan 2M lasersäteelle on turvallista

enintään 0,25 sekunnin ajan. Silmäluomen refleksit
tarjoavat normaalisti riittävän suojan. Yli 1 metrin
etäisyydessä laser on luokan 1 mukainen ja on siten
täysin turvallinen.

◆ Älä koskaan katso tahallasi suoraan lasersäteeseen.

◆ Älä käytä optisia välineitä katsoaksesi lasersädettä.

◆ Älä aseta laseria asentoon, jossa lasersäde voi osua

ihmiseen pään korkeudelta.

◆ Älä päästä lapsia lasersäteen lähelle.

Yleiskuvaus

1. Virtakatkaisin

2. Pullo

3. Laseraukko

4. Jalusta

5. Säätöpyörä

6. Seinäankkuri

7. Seinän avaimenreikäkiinnike

Kokoaminen

Paristojen asettaminen (kuva A)

◆ Poista paristokotelon kansi (8) työkalusta.

◆ Aseta paristot työkaluun kuvan osoittamalla tavalla.

◆ Laita kansi takaisin ja napsauta se paikalleen.

36

SUOMI

Työkalan asennus (kuvat B - E)

Työkalu voidaan asentaa vaakasuoralle pinnalle, kuten lattialle
tai pöydälle. Vaihtoehtoisesti työkalu voidaan asentaa seinälle.

Työkalun asentaminen jalustaan (kuvat B - D)

Työkalu voidaan asentaa säädettävään jalustaan (4) vaaka- ja
pystysuunnassa.

◆ Valitse tasainen pinta, johon jalusta asennetaan.

◆ Kun heijastat vaakalaserviivoja seinille, aseta työkalu

jalustaan vaakasuunnassa. Kohdista työkalun pohja
jalustan profiilin kanssa.

◆ Kun heijastat pystylaserviivoja seinille, aseta työkalu

jalustaan vaakasuunnassa. Työnnä työkalun pitkän sivun
uloke jalustan syvennykseen.

◆ Kun heijastat laserviivoja kattoihin, aseta työkalu

jalustaan pystysuunnassa. Työnnä työkalun lyhyen sivun
uloke jalustan syvennykseen.

Työkalun asentaminen seinälle (kuva E)

Laite voidaan asentaa seinälle seinäkiinnikkeillä.
Varoitus! Pidä seinäkiinnikkeet turvallisessa paikassa, kun ne
eivät ole käytössä.

Avaimenreikäkiinnikkeen (7) avulla laite voidaan asentaa
useimpiin seinärakenteisiin.

◆ Kiinnitä ruuvi tai naula seinään.

◆ Ripusta seinäkiinnike kiinnikkeeseen avaimenreiästä.

◆ Asenna työkalu seinälle kiinnittämällä magneetti (8)

teräsnuppiin (9).

Jos laite kiinnitetään kipsilevyseinään tai muuhun pehmeään
materiaaliin, on käytettävä seinäankkuria (6):

◆ Pidä kiinnikettä sopivan paikan edessä.

◆ Purista nuppia (10) ja paina ankkuri (11) suoraan seinään.

◆ Asenna työkalu seinälle kiinnittämällä magneetti (8)

teräsnuppiin (12).

Käyttö

◆ Asenna työkalu vaaditulla tavalla.

◆ Lisätäksesi työskentelyetäisyyttä ja tarkkuutta aseta laser

työskentelyalueen keskelle. Alueen kirkkaus voi vaikuttaa
viivan näkyvyyteen.

◆ Ripusta laite tarvittaessa seinälle asianmukaisen

seinäkiinnikkeen avulla.

Käynnistys ja pysäytys

◆ Käynnistä työkalu siirtämällä virtakytkin (1) ‘ON’-asentoon.

◆ Kytke työkalu pois käytöstä siirtämällä virtakytkin (1)

‘OFF’-asentoon.

Laserviivan säätäminen (kuvat B - E)

Seinäasennustavan käyttö (kuva E)

◆ Käynnistä kone.

◆ Pidä seinätelinettä yhdellä kädellä.

◆ Säädä työkalua toisella kädellä, kunnes seinänsuuntainen

pullo on suora.

Säädettävän jalustan käyttäminen (kuvat B - D)

◆ Käynnistä kone.

◆ Liikuta työkalua tarpeen mukaan kohdistaaksesi

laserviivan oikein.

◆ Kun heijastat vaakalaserviivoja seinille, säädä laitteen

päällä olevat pullot suoraan.

◆ Kun heijastat pystylaserviivoja seinille, säädä laitteen

päällä oleva pullo suoraan.

◆ Kun heijastat laserviivoja kattoihin, säädä laitteen

vierekkäisellä sivulla olevat pullot suoraan.

◆ Säädä pyöriä (5), kunnes viiva on suora.

Ympäristön suojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää
normaalin kotitalousjätteen kanssa.

Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä
sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys
mahdollistaa materiaalien kierrätyksen ja
uudelleenkäytön. Kierrätettyjen materiaalien
uudelleenkäyttö auttaa ehkäisemään ympäristön
saastumisen ja vähentää raaka-aineiden kysyntää.

Paikallisten säännösten mukaisesti on mahdollista viedä
kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää
ne vähittäismyyjälle ostettaessa uusi tuote.

Black & Decker tarjoaa mahdollisuuden Black & Decker –
tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on
poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta,
palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen,
joka kerää laitteet meidän puolestamme.

Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin
ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee
tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista
Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot
korjauspalvelustamme ovat vaihtoehtoisesti saatavilla
Internetissä, osoitteessa www.2helpU.com

37

SUOMI

Paristot

Vie loppuunkäytetyt paristot niille tarkoitettuun
keräyspaikkaan tai –astiaan:

◆ Irrota paristot yllä kuvatulla tavalla.

◆ Laita paristot sopivaan pakkaukseen siten, etteivät navat

pääse oikosulkuun.

◆ Voit viedä paristot paikalliseen kierrätyskeskukseen.

Tekniset tiedot

LZR310

Jännite V 3
Paristokoko LR03
Käyttölämpötila °C 0 - 40
Aaltopituus nm 635-670
Laserluokka 2M
Laserteho mW < 3,5
Paino kg 0,45

CE-vaatimustenmukaisuusvakuutus

LZR310

Black & Decker vakuuttaa, että nämä työkalut ovat

89/336/EEC, EN 61010, EN 60825 mukaiset.

Kevin Hewitt

Director of Consumer Engineering

Spennymoor, County Durham DL16 6JG,

United Kingdom

1-12-2004

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai
valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi
24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen
ilman kustannuksia ostajalle tai vaihtaa sen uuteen
Black & Decker Oy:n valinnan mukaan.

Takuu ei kata vikoja, jotka johtuvat koneen

◆ normaalista kulumisesta

◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta

◆ vahingoittamisesta vieraalla esineellä tai aineella tai

onnettomuustapauksessa.

Takuu ei ole voimassa, mikäli konetta on korjannut joku muu
kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen
ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle
viimeistään 2 kuukauden kuluessa vian ilmenemisestä.
Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä
Black & Decker Oy:hyn sekä internetistä osoitteesta
www.2helpU.com, jossa on myös takuuehdot.

Voit vierailla verkkosivullamme www.blackanddecker.fi
rekisteröidäksesi uuden Black & Decker-tuotteesi ja
saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.
Saat lisätietoja Black & Deckerin tavaramerkistä ja
tuotevalikoimastamme osoitteesta www.blackanddecker.fi

Korjaukset / varaosat

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin
valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät
uusimmasta tuoteluettelostamme tai ottamalla yhteyttä
Black & Decker Oy:hyn). Varaosia myyvät valtuutetut
Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää
kustannusarvion koneen korjauksesta.

Tiedot valtuutetuista huoltoliikkeistä löytyvät myös
internetistä osoitteesta www.2helpU.com sekä
kotisivultamme www.blackanddecker.fi

Takuu

Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/
tai valmistusvikaa silloin, kun se toimitettiin ostajalle.
Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta
niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja
Euroopan vapaakauppa-alueella (EFTA).

38

Australia Black & Decker (Australia) Pty. Ltd. Tel. [phone]

20 Fletcher Road, Mooroolbark, Victoria, 3138 Fax [phone]

België/Belgique Black & Decker (Belgium) N.V. Tel. 015 - 47 92 11

Campus Noord, Schaliënhoevedreef 20E Fax 015 - 47 92 10
2800 Mechelen

Danmark Black & Decker Tel. [phone]

Sluseholmen 2-4, 2450 København SV Fax [phone]
Internet: www.blackanddecker.dk

Deutschland Black & Decker GmbH Tel. [phone] - 0

Black & Decker Str. 40, D - 65510 Idstein Fax [phone]

EÏÏ¿‰· Black & Decker (EÏÏ·˜) ∞.E. ∆ËÏ. 210 8981616

™ÙÚ¿‚ˆÓÔ˜ 7 & §ÂˆÊ. µÔ˘ÏÈ·Á̤Ó˘ 159 º·Í 210 8983285
166 74 °Ï˘Ê¿‰· - ∞ı‹Ó· www.blackanddecker.gr

España Black & Decker Ibérica, S.C.A. Tel. [phone]

Parque de Negocios “Mas Blau” Fax [phone]
Edificio Muntadas, c/Bergadá, 1, Of. A6
08820 El Prat de Llobregat (Barcelona)

France Black & Decker (France) S.A.S. Tel. [phone]

B.P. 21, 69571 Dardilly Cédex Fax [phone]

Helvetia ROFO AG Tel. [phone]

Gewerbezone Seeblick Fax [phone]
3213 Kleinbösingen

Italia Black & Decker Italia SpA Tel. [phone]

Viale Elvezia 2 Fax [phone]
20052 Monza (MI) Numero verde 800-213935

Nederland Black & Decker Benelux Tel. 0164 - 283000

Joulehof 12, 4622 RG Bergen op Zoom Fax 0164 - 283100

New Zealand Black & Decker Tel. [phone]

81 Hugo Johnston Drive Fax [phone]
Penrose, Auckland, New Zealand

Norge Black & Decker (Norge) A/S Tlf. 22 90 99 00

Postboks 4814, Nydalen, 0422 Oslo Fax [phone]
Internet: www.blackanddecker.no

Österreich Black & Decker Vertriebsges.m.b.H Tel. [phone]

Erlaaerstraße 165, 1231 Wien Fax [phone]

Portugal Black & Decker Tel. [phone]

Rua Egas Moniz 173 Fax [phone]
S. João do Estoril
2766-651 Estoril

Suomi Black & Decker Oy Puh.: 010 400 430

Keilasatama 3, 02150 Espoo Faksi: [phone]
Black & Decker Oy, Tel: [phone]
Kägelhamnen 3, 02150 Esbo Fax: [phone]

Sverige Black & Decker AB Tel: [phone]

Fabriksg. 7, 412 50 Göteborg Fax: [phone]

Türkiye İntratek Mühendislik ve Dş Tic. A.Ş. Tel. [phone]

Ortaklar Cad. No:19/2 Faks 0212 266 33 03
80290 Mecidiyeköy / İstanbul

United Kingdom Black & Decker Tel. [phone]

210 Bath Road Fax [phone]
Slough, Berkshire SL1 3YD Helpline 01753 574277

Middle East & Africa Black & Decker (Overseas) A.G. Tel. [phone]

PB 5420, Dubai, United Arab Emirates Fax [phone]

42

477524-00 01/05

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

✁

Bitte

Si vous ne

◆

◆

Barrate la casella se non

◆

Data protection act: Tick the box if you prefer

not to receive further information.

◆

ankreuzen, falls Sie keine weiteren

Informationen erhalten möchten.

Sí

¡·È

◆

◆

Ja

Kyllä

◆

◆

Si

Ja

◆

◆

Oui

Ja

◆

◆

Ja

Ja

◆

E›Ó·È ÙÔ ÂÚÁ·ÏÂ›Ô ·˘Ùfi Ë

◆

koneesi?

Ist dieses Gerät ein

◆

Is this tool a gift?

◆

◆

Yes

Sim

◆

◆

ÚÒÙË Û·˜ ·ÁÔÚ¿?

Si tratta

◆

Kreeg u de machine als cadeau?

S’agit-il d’un cadeau?

◆

◆

Geschenk?

Är verktyget en gåva?

◆

Recebeu esta ferramenta como

◆

¿Ha recibido usted esta herramienta como

regalo?

di un regalo?

◆

presente?

A.u.b. dit vakje aankruisen indien u geen

souhaitez pas recevoir d’informations, cochez

cette case.

Nee

Nej

◆

◆

No

Nei

◆

◆

Non

Nej

◆

◆

Nein

Não

◆

◆

No

No

◆

◆

Er verktøjet en gave?

◆

Er verktøyet en gave?

Onko kone lahja?

◆

◆

Señale en la casilla sino quiere recibir

informatie wenst te ontvangen.

◆

desiderate ricevere informazioni.

◆

Indirizzo del

◆

Händleradresse

◆

√¯È

◆

Ei

◆

Dealer address

Cachet du revendeur

◆

◆

Sí

¡·È

◆

◆

Ja

Kyllä

◆

◆

Si

Ja

◆

◆

Oui

Ja

◆

◆

Ja

Ja

◆

◆

Yes

Sim

◆

◆

∆Ô ÂÚÁ·ÏÂ›Ô Â›Ó·È ‰ÒÚÔ?

◆

Vänligen

◆

Por favor, assinale com uma cruz

◆

información.

Adres van de dealer

◆

rivenditore

Venligst sæt kryds i ruden

◆

Merkitkää rasti ruutuun, mikäli ette halua

Vennligst kryss av dersom du ikke ønsker

såfremt De ikke måtte ønske at modtage

◆

informasjon.

se não desejar receber informação.

kryssa för i rutan om Ni inte vill ha information.

Morada do

Forhandler adresse

◆

◆

Återförsäljarens adress

◆

Forhandlerens adresse

Jälleenmyyjän osoite

Dirección del detallista

◆

Nee

◆

No

◆

Non

◆

Nein

◆

No

◆

¢È‡ı˘ÓÛË ·ÓÙÈÚÔÛÒÔ˘

revendedor

◆

◆

◆

Nej

◆

Ist dieses

◆

Nei

◆

Nej

◆

Não

√¯È

◆

◆

No

Ei

◆

◆

Is this tool your first purchase?

◆

¶·Ъ·О·ПВ›ЫЩВ У· ЫЛМВИТЫВЩВ В¿У ‰ВУ ı¤ПВЩВ

information.

vastaanottaa informaatiota.

◆

◆

У· ¿ЪВЩВ ПЛЪФКФЪ›В˜.

..........................................................................

Is

◆

◆

Est-ce un 1er achat?

◆

Questo prodotto è il suo primo acquisto?

Gerät ein Erstkauf?

Cat. no.:

..........................................................................

◆

¿Es esta

Er dette ditt

◆

◆

Esta ferramenta é a sua primeira compra?

deze machine uw eerste aankoop?

herramienta la primera de este tipo?

◆

Är detta ditt första B&D-verktyg?

✍

Er dette dit første B&D

◆

Onko tämä ensimmäinen B&D-

◆

første B&D verktøy?

verktøj?

Dealer address Date of purchase

Händleradresse Kaufdatum

Cachet du revendeur Date d’achat

Indirizzo del rivenditore Data d’acquisto

Adres van de dealer Aankoopdatum

Dirección del detallista Fecha de compra

Morada do revendedor Data de compra

Återförsäljarens adress Inköpsdatum

Forhandlerens adresse Innkjøpsdato

Forhandler adresse Indkøbsdato

Jälleenmyyjän osoite Ostopäivä

¢È‡ı˘ÓÛË ·ÓÙÈÚÔÛÒÔ˘ ∏МВЪФМЛУ›· ·БФЪ¿˜

Namn

◆

Nome

◆

Nome

Nom

◆

◆

Nombre

Name

◆

◆

Name

Naam

◆

◆

◆

◆

Indirizzo

◆

Adress

¢È‡ı˘ÓÛË:

◆

√ÓÔÌ·:

◆

Nimi

◆

Navn

◆

Navn

..........................................................................

◆

Adresse

◆

Morada

◆

Adresse

◆

Dirección

◆

Address

◆

Adres

◆

Osoite

◆

Adresse

◆

Adresse

Plaats

◆

Cittá

◆

Ville

◆

Ort

◆

Town

..........................................................................

..........................................................................

◆

◆

By

◆

By

◆

Ort

◆

¶fiÏË:

◆

Localidade

◆

Ciudad

Paikkakunta

◆

◆

Code postal

Postnr.

◆

◆

Postinumero

◆

Postcode

Postleitzahl

◆

◆

Postnr.

Código postal

◆

◆

Postal code

Código

Postnr.

..........................................................................

◆

∫ˆ‰ÈÎfi˜

Codice postale

◆

◆

◆

..........................................................................

43

Italiano Per favore ritagliate questa parte, inseritela in una busta con

Español Después de haber comprado su herramienta envíe usted, por favor,

esta tarjeta a la central de Black & Decker en su país.

Nederlands Knip dit gedeelte uit en zend het direct na aankoop in een

francobollo e speditela subito dopo l’acquisto del prodotto

all’indirizzo della Black & Decker nella vostra nazione.

gefrankeerde, geadresseerde envelop naar het adres van

Black & Decker in uw land.

Suomi Leikkaa irti tämä osa, laita se kuoreen ja postita kuori paikalliseen

EППЛУИО· ¶·Ú·Î·ÏÒ Îfi„ÂÙ ·˘Ùfi ÙÔ ÎÔÌÌ¿ÙÈ Î·È Ù·¯˘‰ÚÔÌ‹Û·Ù ÙÔ ·Ì¤Ûˆ˜

Français Découpez cette partie et envoyez-la sous enveloppe timbrée à

l’adresse de Black & Decker dans votre pays, ceci immédiatement

après votre achat.

Dansk Venligst klip denne del ud og send frankeret til Black & Decker

Deutsch Bitte schneiden Sie diesen Abschnitt ab, stecken ihn in einen

guarantee card supplied.

frankierten Umschlag und schicken ihn an die Black & Decker

Adresse Ihres Landes.

Svenska Var vänlig klipp ur denna del och sänd den i ett frankerat kuvert till

Norsk Vennligst klipp ut denne delen umiddelbart etter du har pakket ut

English Please complete this section immediately after the purchase of your

tool and send it to Black & Decker in your country. If you live in

Australia or New Zealand, please register by using the alternative

Português Por favor, recorte esta parte, coloque-a num envelope selado e

✁

◆

◆

◆

GUARANTEE CARD

GARANTIEKAART

GARANTI KORT

◆

◆

◆

GARANTIEKARTE

TARJETA DE GARANTÍA

GARANTI KORT

◆

◆

◆

CARTE DE GARANTIE

CARTÃO DE GARANTIA

TAKUUKORTTI

44

477524-00

endereçado e envie-o logo após a compra do seu produto para o

endereço da Black & Decker do seu país.

Black & Deckers adress i Ditt land.

ditt produkt og legg det i en adressert konvolutt til Black & Decker

(Norge) A/S.

i dit land.

Black & Decker osoitteeseen.

ÌÂÙ¿ ÙËÓ ·ÁÔÚ¿ ÙÔ˘ ÚÔ˚fiÓÙÔ˜ Û·˜ ÛÙËÓ ‰È‡ı˘ÓÛË Ù˘

Black & Decker ÛÙËÓ EÏÏ¿‰·

.

◆

◆

◆

TAGLIANDO DI GARANZIA

GARANTIBEVIS

∫∞ƒ∆∞ E°°À∏™∏™

01/05
