АКТИВНЫЙ САБВУФЕР
ДЛЯ ДОМАШНЕГО
КИНОТЕАТРА
Phoenix Sub
Руководство
по эксплуатации
ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
СОДЕРЖАНИЕ
Меры предосторожности 1
Особенности 1
Комплектация 1
Органы управления 2
Расположение громкоговорителей 3
Подключение 4
Поиск неисправностей 5
Технические характеристики 6
Сервисное обслуживание 7
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Установите устройство в прохладном, сухом, чистом месте вдали от окон,
источников тепла, источников вибрации, пыли, влажности или холода.
Не устанавливайте устройство вблизи источников сильных электромагнитных
полей (трансформаторов, электродвигателей и т. д.). Во избежание возгорания
или поражения электрическим током не допускайте воздействия воды и других
жидкостей.
2. Ни в коем случае не открывайте корпус устройства. В случае попадания внутрь
устройства посторонних предметов обращайтесь в сервисный центр.
3. Не применяйте излишних усилий при работе с органами управления
и соединительными проводами. При перемещении устройства предварительно
отсоедините шнур электропитания и кабели, подключённые к другим
устройствам. Не тяните за провода.
4. Не используйте растворители при чистке корпуса устройства, используйте
только чистую и сухую ткань.
5. Если Вы не собираетесь пользоваться устройством в течение длительного
времени, отключите его от сети.
6. Во избежание повреждения устройства, отключайте его от сети во время грозы.
7. Устройство содержит встроенный усилитель мощности, поэтому для рассеивания
лишнего тепла на заднюю панель помещен радиатор. Во избежание перегрева
устройства располагайте его на расстоянии не менее 10 см от стен помещения.
8. Для обеспечения нормальной вентиляции задняя панель устройства
не должна вплотную примыкать к другим поверхностям.
9. Если звук воспроизводится с искажениями, уменьшите уровень громкости.
Воспроизведение на максимальном уровне громкости источника с чрезвычайно
высоким уровнем низких частот может повредить устройство.
ОСОБЕННОСТИ
• Данный сабвуфер оснащен усилителем мощности и может быть подключен
практически к любой акустической системе для домашнего кинотеатра.
• Для обеспечения правильного звучания сабвуфер должен быть согласован
со звучанием остальных громкоговорителей. Поэтому устройство имеет
регулятор HI−CUT для "отсечения" высоких частот и переключатель PHASE
для инвертирования звуковой волны (это бывает необходимо, если сабвуфер
установлен в задней части комнаты).
КОМПЛЕКТАЦИЯ
Сабвуфер 1 шт.
Аудиокабель 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
ОРГАНЫ УПРАВЛЕНИЯ
Power
;
Frequency
<
=
50Hz 150Hz
Volume
Min Max
Input 1
Subwoofer
Input 2
Left
Phase
Right
Obverse
Reverse
Передняя панель Задняя панельБоковая панель
Input 1
Input 2
Power
Frequency
50Hz 150Hz
Volume
Min Max
:
Phase
Right
Subwoofer
Left
Obverse Reverse
: Индикатор питания
Загорается, когда сабвуфер находится в рабочем режиме, и гаснет
при выключении сабвуфера.
; Выключатель питания
< Регулятор FREQUENCY
Служит для "отсечения" высоких частот. Все частоты выше выбранного порога
воспроизводиться сабвуфером не будут.
= Регулятор VOLUME
Служит для регулировки уровня громкости.
> Переключатель PHASE
Обычно установлен в положение OBVERSE. Иногда, при установке сабвуфера
из−за особенностей помещения необходимо выбрать режим REVERSE.
Выберите нужное положение в соответствии с лучшим звучанием.
>
РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ

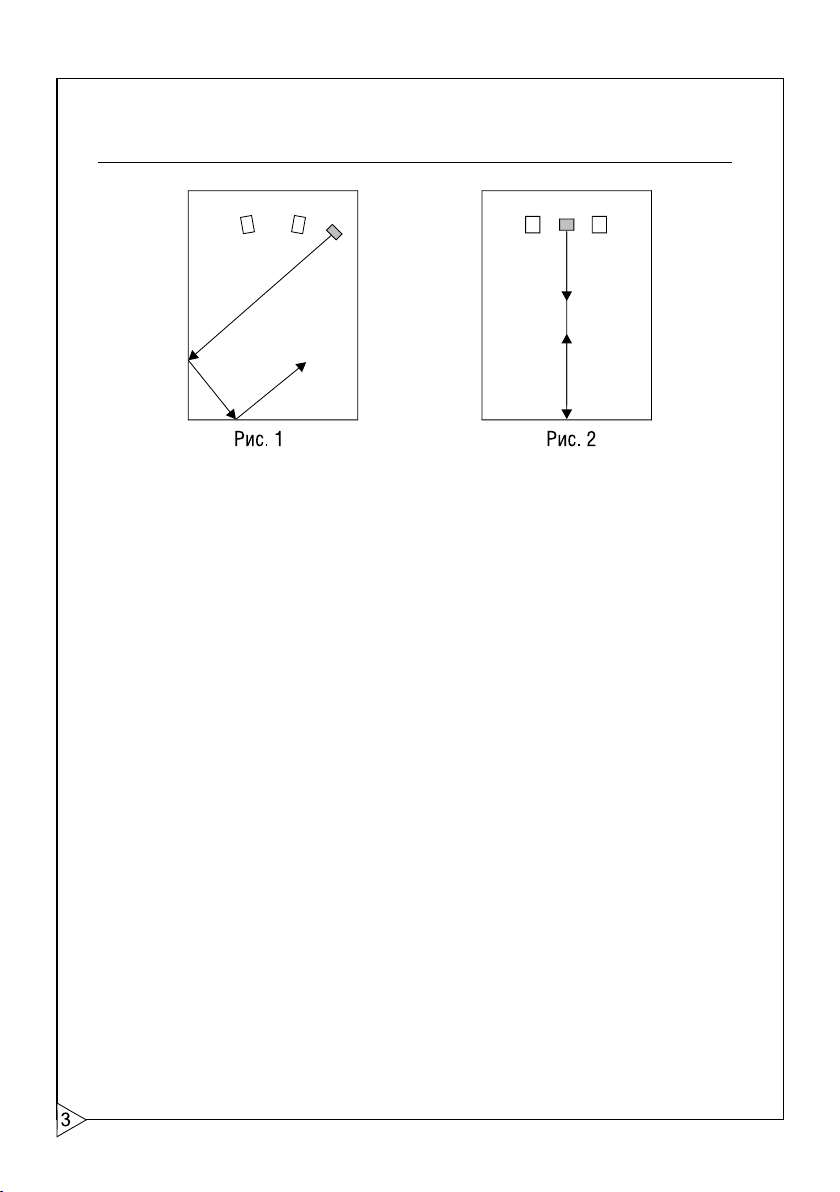

Рекомендуется устанавливать сабвуфер за пределами фронтальных громкоговорителей,
слева или справа (рис. 1). Расположение, показанное на рисунке 2, также возможно.
Если сабвуфер расположен рядом со стеной, качество звука может снизиться из−за отражения
от стены. Чтобы этого избежать, располагайте сабвуфер под углом к стене, как показано на рис. 1.

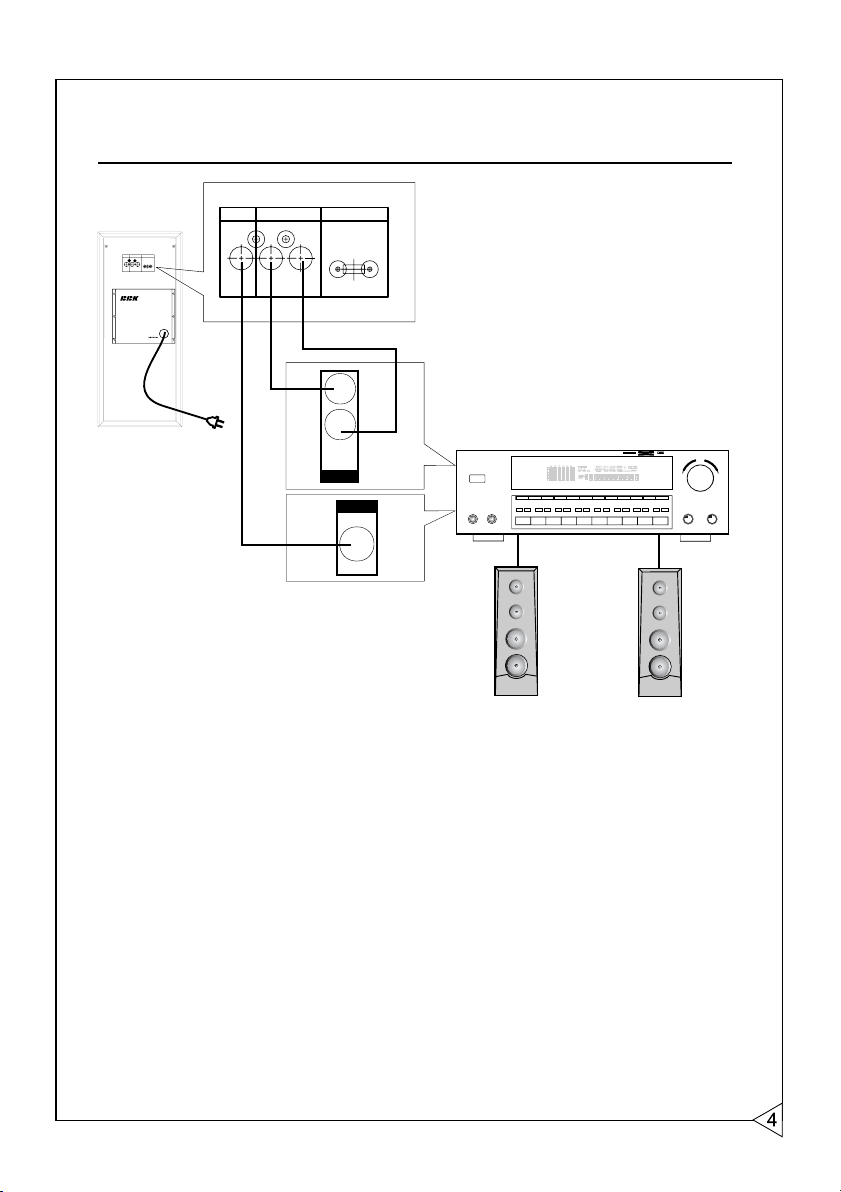

ПОДКЛЮЧЕНИЕ
Сабвуфер
Input 1
Input 2
Right
Subwoofer
Left
Phase
Obverse Reverse
Input 1
Subwoofer
Left
Input 2
Right
Phase
Obverse Reverse
или
L
R
REC
Audio out
Out
Subwoofer
Усилитель
Для подключения к специальному низкоуровневому выходу используйте вход Input 1.
Для подключения сабвуфера к линейному стереофоническому выходу усилителя используйте
вход Input 2 сабвуфера. Выберите один из типов подключения в зависимости от используемого
усилителя.
ПРИМЕЧАНИЕ
• Убедитесь, что питание всех подключаемых компонентов отключено.
ПОИСК НЕИСПРАВНОСТЕЙ
Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться
в службу сервиса.
Неисправность
Сабвуфер
не работает
при включенном
переключателе
питания.
Нет звука.
Уровень звука
слишком низкий.
Возможная причина
Плохо подключен шнур питания.
Уровень громкости установлен на 0.
Источник звукового сигнала
не подключен к сабвуферу.
Неверно подключены
громкоговорители.
Звуковой сигнал “переполнен”
низкочастотными составляющими.
Положение переключателя
PHASE неверно.
Влияние “стоячей волны”.
Способ устранения
Проверьте надежность подключения шнура
питания к электрической сети.
Увеличьте уровень громкости.
Подсоедините источник звукового сигнала.
Убедитесь в правильности подключения
и соблюдении полярности.
Переведите переключатель в другое положение.
Установите правильное значение
регулятора “HI−CUT”.
Переставьте сабвуфер либо погасите отражение
звука на параллельной стене, разместив на ней,
например, книжную полку.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип
Излучатель
Выход усилителя
Общее искажение
гармоник (THD)
Отношение сигнал/шум
Диапазон частот
Напряжение питания
Максимальная
потребляемая мощность
Активный сабвуфер
Низкочастотный динамик 254 мм
110 Вт (4 Ом/80 Гц)
≤1%
80 дБ
20−120 Гц
~ 220 В, 50 Гц
200 Вт
Мы постоянно улучшаем качество нашей продукции, поэтому технические характеристики
могут быть изменены без предварительного уведомления.
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
BBK ELECTRONICS CORP., LTD., с основным местом деятельности по адресу: Wu Sha, BBK Road,
Chang An, Dong Guang Dong, Китай, выражает Вам огромную признательность за Ваш выбор.
Мы сделали все возможное, чтобы данное изделие удовлетворяло вашим запросам, а качество
соответствовало лучшим мировым образцам.
В случае если Ваше изделие марки "ВВК" будет нуждаться в техническом обслуживании,
просим Вас обращаться в один из Уполномоченных Сервисных Центров.
С полным списком Уполномоченных Сервисных Центров вы можете ознакомиться на сайте www.bbk.ru,
а также позвонив в информационный центр BBK по телефону: 8−800−200−400−8 (звонок бесплатный
из любой точки России), 8−095−739−43−54 (звонок бесплатный из Москвы).
Уважаемые покупатели! В случае возникновения вопросов или проблем, связанных с продукцией
BBK ELECTRONICS CORP., LTD., просим вас обращаться в письменном виде по адресу:
125315, г. Москва, а/я 33 либо по электронной почте service@bbk.ru.
Условия Гарантийных обязательств BBK ELECTRONICS CORP., LTD.
1. Гарантийные обязательства BBK ELECTRONICS CORP., LTD. (далее Изготовителя), предоставляемые
уполномоченными сервисными центрами Изготовителя, распространяются только на модели,
предназначенные BBK ELECTRONICS CORP., LTD. для поставок и реализации на территории данной
страны, приобретенные в данной стране, прошедшие сертификацию на соответствие стандартам
данной страны, где предоставляется гарантийное обслуживание, и маркированные официальными
знаками соответствия.
2. Гарантийные обязательства Изготовителя действуют в рамках законодательства о защите прав
потребителей и регулируются законодательством страны, на территории которой они предоставлены,
и только при условии использования изделия исключительно для личных, семейных, домашних
или иных нужд, не связанных с осуществлением предпринимательской деятельности.
3. В соответствии с п. 1 ст. 5 Закона РФ "О защите прав потребителей" компания
BBK ELECTRONICS CORP., LTD. устанавливает срок службы на акустические системы − 5 лет.
4. В соответствии с п. 6 ст. 5 Закона РФ "О защите прав потребителей" компания
BBK ELECTRONICS CORP., LTD. устанавливает на свои изделия гарантийный срок 12 месяцев
с даты первоначальной покупки.
5. Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия,
если их замена предусмотрена конструкцией и не связана с разборкой изделия. Для всех видов
изделий:
а) на пульты дистанционного управления, элементы питания, внешние блоки питания;
б) соединительные кабели, антенны и переходники для них, наушники, микрофоны, устройства
"хэндс−фри" (гарнитуры), носители информации различных типов (аудио−, видеодиски, диски
с программным обеспечением и драйверами, карты памяти);
в) чехлы, ремни, шнуры для переноски, монтажные приспособления, инструмент, документацию,
прилагаемую к изделию.
6. Гарантия не распространяется на недостатки, возникшие в изделии вследствие нарушения
потребителем правил использования, хранения или транспортировки товара, действий третьих
лиц или непреодолимой силы, включая, но не ограничиваясь следующими случаями:
а) Если недостаток товара явился следствием небрежного обращения, применения товара
не по назначению, нарушения условий и правил эксплуатации, изложенных в инструкции
по эксплуатации, в т. ч. вследствие воздействия высоких или низких температур, высокой
влажности или запыленности, несоответствия Государственным стандартам параметров питающих,
телекоммуникационных и кабельных сетей, попадания внутрь корпуса жидкости, насекомых
и других посторонних предметов, веществ.
б) Если недостаток товара явился следствием несанкционированного тестирования товара или попыток
внесения изменений в его конструкцию, схему или его программное обеспечение, в т. ч. ремонта
или технического обслуживания в неуполномоченной Изготовителем ремонтной организации.
в) Если недостаток товара явился следствием использования нестандартных и/или некачественных
принадлежностей, аксессуаров, запасных частей, элементов питания, носителей информации
различных типов или нестандартных форматов информации.
7. При выявлении недостатков в изделии в период гарантийного срока и срока службы изделия
настоятельно рекомендуем Вам обращаться в уполномоченные сервисные центры
BBK ELECTRONICS CORP., LTD.
а) В течение гарантийного срока устранение недостатков производится бесплатно при предъявлении
оригинала заполненного гарантийного талона и документов, подтверждающих факт и дату
заключения договора розничной купли−продажи (товарный, кассовый чек и т. п.). В случае
отсутствия указанных документов гарантийный срок исчисляется со дня изготовления товара.
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
б) Настройка и установка (сборка, подключение и т. п.) изделия, описанная в документации,
прилагаемой к нему, могут быть выполнены как самим пользователем, так и специалистами
большинства уполномоченных сервисных центров соответствующего профиля на платной основе.
в) Работы по чистке приводов для считывания информации с носителей различных типов
производятся на платной основе.
8. BBK ELECTRONICS CORP., LTD. снимает с себя ответственность за возможный вред, прямо
или косвенно нанесенный продукцией BBK ELECTRONICS CORP., LTD. людям, домашним животным,
имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации,
установки изделия; умышленных или неосторожных действий потребителя или третьих лиц.
9. Ни при каких обстоятельствах компания BBK ELECTRONICS CORP., LTD. не несет ответственности
за какой−либо особый, случайный, прямой или косвенный ущерб или убытки, включая упущенную
выгоду, утрату или невозможность использования информации или данных, расходы
по восстановлению информации или данных, убытки, вызванные перерывами в коммерческой,
производственной или иной деятельности, возникающие в связи с использованием
или невозможностью использования изделия или информации, хранящейся в нем или на сменном
носителе, используемом совместно с данным изделием.
Внимание! Во избежание недоразумений убедительно просим Вас внимательно изучить Руководство
по эксплуатации изделия и условия гарантийных обязательств, проверить правильность заполнения
гарантийного талона. Гарантийный талон действителен только при наличии правильно и четко указанных:
модели, серийного номера изделия, даты покупки, четких печатей фирмы−продавца, подписи покупателя.
Серийный номер и модель изделия должны соответствовать указанным в гарантийном талоне.
При нарушении этих условий, а также в случае, когда данные, указанные в гарантийном талоне,
изменены или стерты, талон признается недействительным.
8
Мы высоко ценим мнение каждого нашего клиента, поэтому создали специальный информационный
центр. Специалисты центра внимательно выслушают каждый отзыв о купленной технике и ответят
на любые вопросы, касающиеся продукции BBK Electronics.
Телефоны информационного центра:
8 (800) 200−400−8 (звонок бесплатный из любой точки России)
8 (095) 739−43−54 (звонок бесплатный из Москвы)
Настоящая инструкция является объектом охраны в соответствии с международным и российским законодательством
об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование
и распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско−правовой
ответственности, а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной
ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП в старой редакции).
BBK ELECTRONICS CORP., LTD.
Loading...
