АКУСТИЧЕСКАЯ СИСТЕМА 5.1CH ДЛЯ ДОМАШНЕГО КИНОТЕАТРА
MA−2000S
Руководство по эксплуатации
ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ИСПОЛЬЗОВАНИЕМ
ВВЕДЕНИЕ
Инструкция по мерам безопасности 1 Особенности 2 Комплектация 2 Расположение и функции органов управления 3
ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ
Подключение к внешним аудиоустройствам 5 Подключение громкоговорителей 6
ОСНОВНЫЕ ОПЕРАЦИИ
Включение/выключение 7 Временное отключение звука 7 Выбор источника звукового сигнала 7 Выбор режима декодирования 8 Общая регулировка громкости 9 Регулировка громкости по каналам 9 Регулировка тона 9 Использование радиотюнера 10 Подключение FM и AM антенн 11 Тестовый режим 11
ПРОЧЕЕ
Технические характеристики 12 Возможные неисправности и способы их устранения 13 Сервисное обслуживание 14
ВВЕДЕНИЕ
Инструкция по мерам безопасности
Символ Опасности
Напоминание пользователю о высоком напряжении.
Символ Предупреждения
Напоминание пользователю о проведении всех действий в соответствии с инструкциями.
ВНИМАНИЕ
Внимательно прочтите данное руководство, в нем Вы найдете все необходимые рекомендации по правильной установке, настройке и эксплуатации системы.
Внимание: во избежание удара электрическим током, не открывайте корпус устройства.
Ремонт и замена деталей должны производиться только сотрудниками сервисных центров.
• Выключая шнур питания из розетки, держитесь за штепсель и никогда не тяните за шнур.
• Не подвергайте устройство воздействию прямых солнечных лучей.
• Держите устройство вдали от воды и не подвергайте воздействию повышенной влажности.
• Не используйте для чистки устройства спирт, бензин и другие органические растворители. Допускается использование небольшого количества нейтрального моющего средства.
• Избегайте установки устройства вблизи источников тепла.
• Размещайте сабвуфер системы около стены или в углу помещения, но не менее чем в 30−ти сантиметрах от телевизора.
• Напряжение сети электропитания должно соответствовать данным, указанным на задней панели сабвуфера.
• Не устанавливайте сабвуфер системы в плохо вентилируемых местах.
• Убедитесь, что громкоговорители окружающего звука установлены надежно.
1
ВВЕДЕНИЕ
Особенности
• Встроенные цифровые декодеры многоканального звука Dolby Digital, DTS, Dolby Pro Logic II, DSP и STEREO
• Отдельный блок декодера с функцией как ручного, так и автоматического определения режима декодирования входного сигнала
• Два коаксиальных и один оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука
• Два стереофонических аудиовхода для подключения к компьютеру, CD− или DVD−технике
• Встроенный цифровой FM/AM тюнер с функцией ручной или автоматической настройки и памятью на 36 FM и 12 AM радиостанций
• Функция тестового режима
• Полнофункциональный пульт дистанционного управления
• Общая и раздельная регулировка громкости громкоговорителей
• Сабвуфер и громкоговорители изготовлены из MDF
• Раздельное 5.1CH−канальное усиление сигнала
• Общая регулировка тона
• Автоматическая защита системы от короткого замыкания и скачков напряжения
Комплектация
Откройте коробку и проверьте комплект поставки системы. При обнаружении несоответствий обратитесь к продавцу.
• Сабвуфер 1 шт.
• Центральный громкоговоритель 1 шт.
• Фронтальный громкоговоритель 2 шт.
• Тыловой громкоговоритель 2 шт.
• Декодер 1 шт.
• Подставка для декодера 1 шт.
• Стереофонический аудиокабель 2xRCA – 2xRCA (“тюльпан”) 2 шт.
• Аудиокабель для подключения к звуковой карте компьютера 2xRCA – Mini−Jack 2 шт.
• Межблочный аудиокабель 1 шт.
• Кабель для подключения фронтальных и центрального громкоговорителей (2 м) 3 шт.
• Кабель для подключения тыловых громкоговорителей (5 м) 2 шт.
• FM антенна 1 шт.
• AM антенна 1 шт.
• Пульт дистанционного управления ДУ 1 шт.
• Батарейка для пульта ДУ (тип CR2025) 1 шт.
• Руководство по эксплуатации 1 шт.
• Гарантийный талон 1 шт.
2
ВВЕДЕНИЕ
Расположение и функции органов управления
Общий вид передней и задней панелей декодера
Передняя панель декодера
: Клавиша POWER (Включение/выключение электропитания) ; Клавиша INPUT (Выбор источника звукового сигнала: CD, DVD,
Tuner, Coaxial 1, Coaxial 2 или Optical)
?
: ;
>
:
Клеммы для подключения антенны AM−диапазона Разъем для подключения антенны FM−диапазона
;
Цифровой оптический вход OPTICAL
<
Цифровой коаксиальный вход COAX 1
=
Цифровой коаксиальный вход COAX 2
>
Аналоговый стереофонический вход CD
?
Аналоговый стереофонический вход DVD
@
Вход 5.1CH
A
Разъем для подключения шнура электропитания
B
< Клавиша−регулятор
Клавиша VOL+ (одновременное увеличение громкости в 6 каналах)
=
Клавиша VOL− (одновременное уменьшение громкости в 6 каналах)
>
Датчик инфракрасных лучей
?
< =
Задняя панель декодера
TUNER
AM
GND
FM
OPTICAL
DIGITAL INPUT
COAX 1 COAX 2
CD
DVD
ANALOG INPUT
5.1CH AUDIO OUTPUT
:
;
< =
> ?
@
A
B
Общий вид VFD−дисплея
:
;
<
: Информационный дисплей
Состояние радио
;
Индикатор режима стерео
<
>
Индикатор запоминания радиостанции
=
Индикатор частоты настройки тюнера кГц/МГц
>
=
3
ВВЕДЕНИЕ
Общий вид пульта дистанционного управления
: Клавиша POWER
Включение и выключение акустической системы, при этом питание устройства не отключается.
; Клавиша INPUT
Выбор источника звукового сигнала: CD, DVD, Tuner, Coaxial 1, Coaxial 2 или Optical.
< Цифровые клавиши = Клавиша STEP/TEST
Длительное нажатие клавиши (более 3 с) переключает шаговые значения 9 кГц или 10 кГц в AM−диапазоне/Шумовая проверка громкоговорителей.
> Клавиши TUN−/+
Настройка радиостанции.
? Клавиша MODE
Ручной/автоматический выбор FM стереорежима.
@ Клавиши CH VOL
Раздельная регулировка громкости каналов с помощью клавиш «+/−».
A Клавиши VOLUME−/+
Увеличение/уменьшение общего уровня громкости/Многофункциональные клавиши.
B Клавиша TONE
Раздельная регулировка уровня тона каналов с помощью клавиш «+/−».
C Клавиша BAND
Переключение между FM− и AM−диапазонами.
0 Клавиша MEM
Сохранение радиостанций.
1 Клавиша DECODER
Выбор рабочего режима декодера: Stereo, Dolby Pro Logic II, DTS, Dolby Digital.
2 Клавиша MUTE
Включение/выключение звука.
: ;
<
=
>
?
2 1
0 C
B
A
@
Использование пульта дистанционного управления (ДУ)
• Установите батарейку в пульт ДУ, согласно схеме на задней панели пульта ДУ.
• Направьте пульт на датчик (на передней панели декодера).
• Используйте пульт ДУ на расстоянии не более 8−ми метров от декодера системы.
• Не отклоняйте пульт ДУ на угол более 30° от воображаемого перпендикуляра к передней панели декодера.
4
ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ
Подключение к внешним аудиоустройствам
CD−плеер
DVD−плеер
Задняя панель декодера
Задняя панель декодера
ПРИМЕЧАНИЯ
• Во избежание повреждений убедитесь, что напряжение питания соответствует указанным требованиям.
• Перед подключением убедитесь, что электропитание устройства отключено.
• Пожалуйста, подключайте соответствующие внешние аудиоустройства согласно названиям разъемов на задней панели декодера.
• Убедитесь, что правые и левые каналы подключены правильно.
• Надежно подключайте аудиокабели. Плохое соединение может вызвать шум или отсутствие сигнала.
5
ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

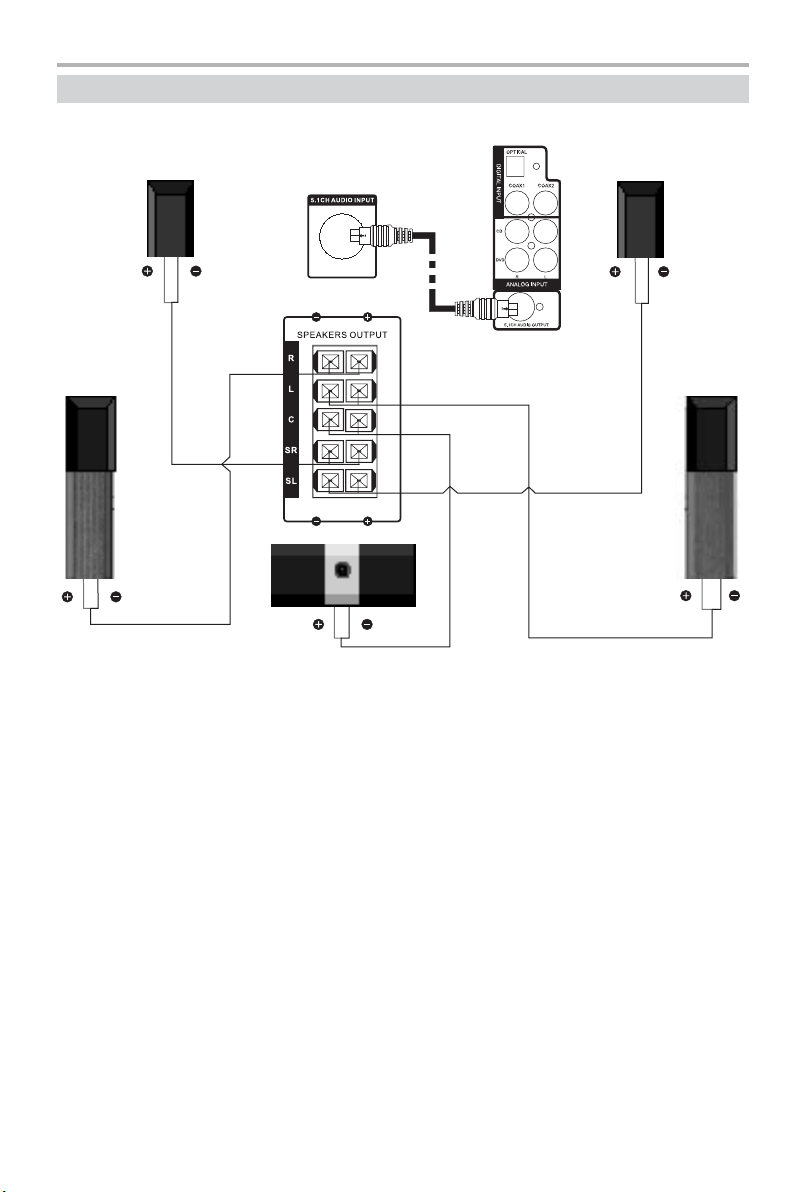

Подключение громкоговорителей
Левый тыловой громкоговоритель
Левый фронтальный громкоговоритель
Задняя панель сабвуфера
Центральный громкоговоритель
Задняя панель декодера
Правый тыловой громкоговоритель
Правый фронтальный громкоговоритель
ПРИМЕЧАНИЯ
• Перед подключением громкоговорителей убедитесь, что электропитание устройства отключено. Подключите соединительные кабели, как показано на схеме. Обратите внимание, что красный провод следует вставлять в красные клеммы, а черный − в черные. При использовании других соединительных проводов убедитесь, что красные клеммы громкоговорителей соединены с красными клеммами сабвуфера ("+" к "+"), а черные клеммы громкоговорителей − с черными клеммами сабвуфера ("−" к "−").
• Проверьте надежность фиксации проводов в соединительных клеммах, соответствие полярности подключения и отсутствие контакта оголенных проводов между собой и с металлическими частями аппаратуры.
• Обратите внимание на правильность подключения всех каналов и надежность фиксации разъемов в гнездах, иначе могут наблюдаться значительные шумы при воспроизведении.
• Соедините вход сабвуфера с выходом декодера при помощи межблочного аудиокабеля (прилагается в комплекте).
6
ОСНОВНЫЕ ОПЕРАЦИИ
Включение/выключение
Проверьте правильность всех подключений
и соответствие напряжения питания сети данным, заявленным для данного устройства.
Нажмите клавишу POWER на передней панели
декодера или на пульте дистанционного управления. Декодер автоматически выберет источник звукового сигнала и в соответствии с этим источником выберет режим декодирования.
Для выключения устройства нажмите клавишу
POWER на передней панели декодера или на пульте дистанционного управления.
Временное отключение звука
Для временного отключения звука нажмите
клавишу MUTE на пульте дистанционного управления, на VFD−дисплее декодера появится надпись «MUTE».
Для включения звука нажмите клавишу MUTE
на пульте дистанционного управления повторно. Также включение звука может осуществляться с помощью клавиш VOL−/+ на передней панели декодера или на пульте дистанционного управления.
MUTE
Выбор источника звукового сигнала
Устройство оснащено одним оптическим, двумя
коаксиальными цифровыми аудиовходами, двумя стереофоническими аналоговыми аудиовходами CD и DVD и встроенным FM/AM тюнером.
Выбрать необходимый аудиовход или режим
FM/AM тюнера можно с помощью клавиши INPUT на передней панели декодера или на пульте дистанционного управления. Рекомендовано использовать клавиши пульта дистанционного управления.
INPUT
7
ОСНОВНЫЕ ОПЕРАЦИИ

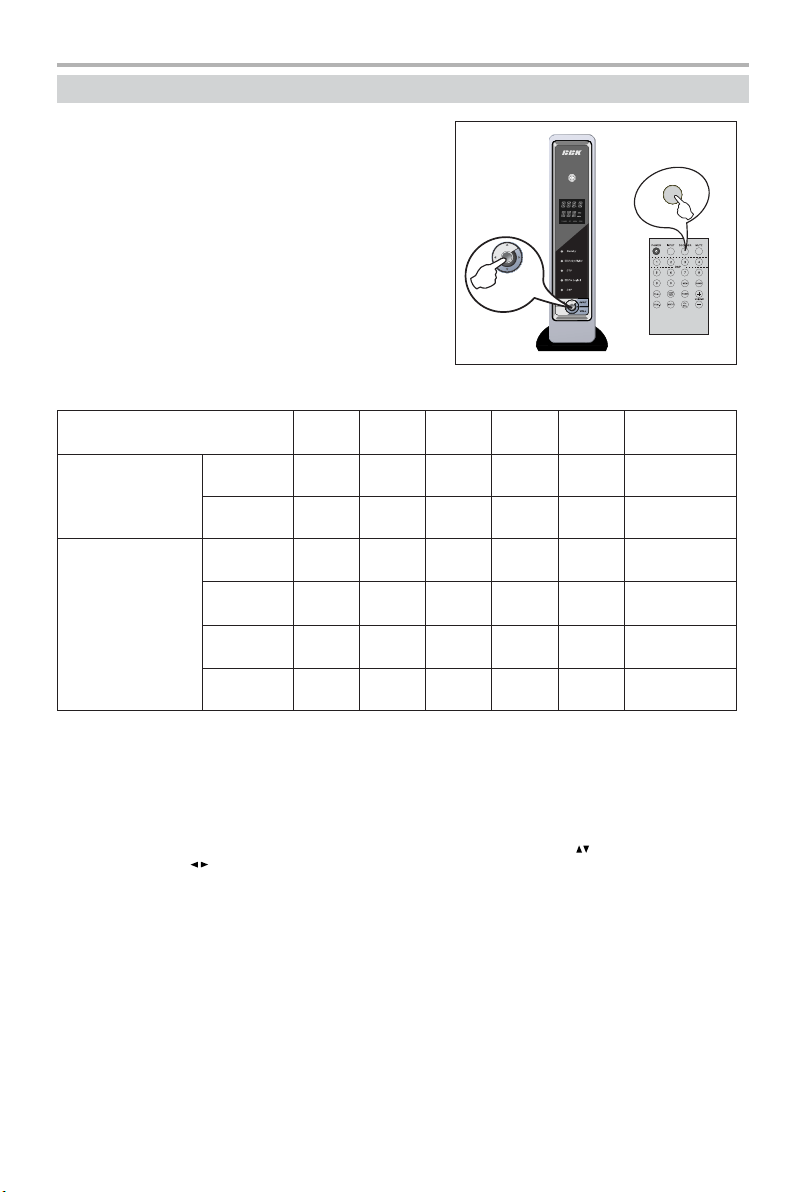

Выбор режима декодирования
У декодера есть несколько режимов декодирования: Dolby Digital, Dolby Pro Logic II, DTS и STEREO, но не все каналы в декодере поддерживают все режимы. При переключении канала или выборе источника звукового сигнала декодер автоматически определяет тип декодирования в соответствии с форматом входящего сигнала. Кроме того, Вы можете выбрать режим декодирования для каждого канала вручную.
Все возможные комбинации алгоритмов декодирования описаны в следующей таблице.
DECODER
Тип аудиосигнала
Аналоговый сигнал (стереофонические входы DVD и CD)
Цифровые сигналы (Optical, COAX 1, COAX 2)
Stereo PLII
DVD + + − − + Stereo
CD + + − − + Stereo
PCM + + − − + Stereo
2/0 AC−3 + + + − −
Dolby
Digital
DTS DSP
AC−3 + − + − −
DTS + − − + − DTS
ПРИМЕЧАНИЯ
• При использовании цифрового аудиосигнала алгоритм Dolby Pro Logic II наиболее корректно работает при частоте дискретизации 96 кГц.
Выбор алгоритма декодирования может осуществляться двумя способами:
• Нажмите клавишу DECODER на пульте дистанционного управления.
• Нажмите на клавишу−регулятор на передней панели декодера. Клавишами выберите режим декодирования, а подтвердите выбор.
Если выбранный режим декодирования не активируется, это значит, что система все еще в первичном режиме декодирования.
Алгоритм по умолчанию
Dolby
Digital
Dolby
Digital
8
ОСНОВНЫЕ ОПЕРАЦИИ
Общая регулировка громкости
Нажатие клавиши VOL−/+ на передней панели декодера или пульте дистанционного управления регулирует уровень громкости в 6 каналах одновременно. Диапазон регулировки – от 0 до 60.
ПРИМЕЧАНИЕ
• При включении устройства уровень громкости – 20.
Регулировка громкости по каналам
Для регулировки уровня громкости отдельного канала нажмите клавишу CH VOL на пульте дистанционного управления и на VCD−дисплее появятся символы, соответствующие каждому каналу: FL, FC, FR, SR, SL, SW. Они означают: фронтальный левый канал, центральный канал, фронтальный правый канал, правый тыловой канал, левый тыловой канал и канал сабвуфера соответственно.
• Для регулировки уровня громкости выбранного канала используйте клавишу−регулятор на передней панели декодера или клавиши VOLUME−/+ на пульте дистанционного управления.
Диапазон регулировки – от −60 до +60.
• Для регулировки уровня громкости в режиме тюнера также используйте клавишу−регулятор на передней панели декодера.
2
1
Регулировка тона
• Нажмите клавишу TONE на пульте дистанционного управления или клавиши−регулятора на передней панели декодера, и на VFD−дисплее появится соответствующий символ “BASS” или ”TRE”, которые означают уровень баса или тембра соответственно.
• Используйте клавишу VOLUME−/+ на пульте дистанционного управления или клавиши− регулятора на передней панели декодера для регулировки уровня тона.
Диапазон регулировки – от −8 до +8.
• Для регулировки уровня громкости в режиме тюнера также используйте клавишу−регулятор на передней панели декодера.
2
1
9
ОСНОВНЫЕ ОПЕРАЦИИ
Использование радиотюнера
Для использования встроенного FM/AM тюнера переведите декодер в режим тюнера и выберите необходимый диапазон.
• Нажмите клавишу INPUT на пульте дистанционного
управления или передней панели декодера и выберите режим тюнера.
• Выберите необходимый диапазон (FM или AM)
нажатием на клавишу BAND на пульте дистанционного управления.
1. Автоматическая настройка радиостанций
• Нажмите и удерживайте более 1−й секунды одну
из клавиш TUN−/+ на пульте дистанционного управления или клавиши−регулятора на передней панели декодера – устройство начнет поиск автоматически, до тех пор пока не найдет радиостанцию.
2. Автоматическая настройка и запоминание
радиостанций
• Нажмите клавишу MEM на пульте дистанционного
управления до тех пор, пока на VFD−дисплее не появится надпись «MEM».
• Нажмите и удерживайте более 1−й секунды одну
из клавиш TUN−/+ на пульте дистанционного управления – устройство начнет поиск радиостанций и автоматически будет запоминать найденные. Тюнер может автоматически сохранить 36 FM и 12 AM радиостанций.
3. Сохранение радиостанций вручную
• Нажмите клавишу MEM и затем одну из цифровых
клавиш на пульте дистанционного управления, чтобы сохранить радиостанцию. Если номер сохраненной радиостанции больше 9, то нажмите нужное число два раза.
• После сохранения радиостанции на VFD−дисплее
появится символ «MEM».
4. Прослушивание сохраненных радиостанций
• На пульте дистанционного управления цифровыми
клавишами введите непосредственно номер необходимой радиостанции.
• Нажмите клавиши−регулятора на передней
панели декодера, чтобы выбрать сохраненную радиостанцию.
5. Выбор шага настройки в AM−диапазоне
• Выберите AM−диапазон
• Нажмите и удерживайте более 3−х секунд клавишу
STEP/TEST на пульте дистанционного управления. На VFD−дисплее отобразится установленный шаг настройки (9 или 10 кГц).
6. Выбор режима прослушивания FM радиостанций.
Каждое нажатие на клавишу MODE на пульте дистанционного управления позволяет изменить режим прослушивания – AUTO или MANUAL. В режиме AUTO устройство автоматически определяет, какой сигнал передает радиостанция (моно− или стереофонический), и воспроизводит его в оригинальном виде. Но стереофонический сигнал более подвержен помехам и при неуверенном приеме мы рекомендуем переключиться в режим MANUAL. В этом режиме любой сигнал будет воспроизводиться как монофонический.
INPUT
MEM
2
3
4
1 2
5
6 7 8
9 0
2
1
MEM
1
10
ОСНОВНЫЕ ОПЕРАЦИИ
Подключение FM и AM антенн
Устройство комплектуется FM и AM антеннами, предназначенными для комнатного размещения. В большинстве случаев они достаточно эффективны, но при плохом качестве принимаемого сигнала воспользуйтесь антеннами, размещенными вне здания.
1. Подключение AM антенны
• Нажмите на зажимы разъемов для подключения
AM антенны.
• Поместите кабели в разъемы.
• Отпустите зажимы.
• Установите рамку антенны на основание.
• Изменяя ориентацию рамки, добейтесь
наилучшего приема.
2. Подключение FM антенны
Подключите FM антенну в разъем для подключения FM антенны.
ПРИМЕЧАНИЕ
• Комнатная и наружная FM антенны не могут быть
использованы одновременно.
Рамка
Основание
Тестовый режим
Данный режим позволяет проверить надежность подключения громкоговорителей и отрегулировать баланс многоканальной акустической системы.
• В многоканальном режиме декодирования
(не STEREO) нажмите клавишу STEP/TEST на пульте дистанционного управления – устройство начнет подавать тестовый шум поочередно на фронтальный левый, центральный, фронтальный правый, правый тыловой и левый тыловой громкоговорители.
• Во время звучания тестового шума, можно
регулировать уровень громкости текущего канала при помощи клавиш VOLUME−/+ на пульте дистанционного управления.
• Для выхода из тестового режима нажмите
еще раз клавишу STEP/TEST на пульте дистанционного управления.
11
STEP/ TEST
ПРОЧЕЕ
Технические характеристики
Входная мощность:
Фронтальные каналы (RMS, КНИ 1%, 1 кГц, 6 Ом) 12 Вт Центральный и тыловые каналы (RMS, КНИ 1%, 1 кГц, 6 Ом) 12 Вт Канал сабвуфера (RMS, КНИ 1%, 40 Гц, 6 Ом) 40 Вт Коэффициент нелинейных искажений <1% Входное сопротивление 10 кОм Сопротивление громкоговорителей (центральный, фронтальные, тыловые) 6 Ом
Диапазон воспроизводимых частот:
Центральный, фронтальные, тыловые каналы 120 Гц – 20 кГц Канал сабвуфера 20 – 120 Гц
FM тюнер:
Частотный диапазон 65 – 74 МГц, 87 − 108 МГц
AM тюнер:
Частотный диапазон 522 − 1611 кГц (9 кГц)
Максимальная выходная мощность громкоговорителей:
Центральный и фронтальные 50 Вт Тыловые 40 Вт Сабвуфер 80 Вт
Размер декодера 98x246x278 мм Размеры громкоговорителей:
Фронтальные громкоговорители 150x215x550 мм Тыловые громкоговорители 154x147x253 мм Центральный громкоговоритель 350x146x150 мм Сабвуфер 185x359,5x398 мм
Размеры в упаковке 430x923x461 мм
Напряжение питания ~ 220 В, 50 Гц
Максимальная потребляемая мощность:
Усилитель 230 Вт Декодер 15 Вт
520 − 1710 кГц (10 кГц)
• Мы постоянно улучшаем качество продукции, поэтому технические характеристики могут быть
изменены без предварительного уведомления.
• Все приведенные изображения являются схематичными и могут отличаться от реального
внешнего вида устройств.
12
ПРОЧЕЕ
Возможные неисправности и способы их устранения
Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться в сервисный центр.
Признак неисправности
Нет напряжения питания
Нет звука
Искажения звука
Пульт ДУ не работает
Много шума во время прослушивания FM или AM радиостанций
Причина неисправности
• Штепсель питания не включен в розетку.
• Выключен выключатель питания на задней панели сабвуфера.
• Перегорел защитный предохранитель.
• Соединительные кабели громкоговорителей подключены неправильно.
• Неправильно подключены источники сигнала.
• Общий уровень громкости слишком низкий.
• Звук отключен клавишей MUTE.
• Общий уровень громкости слишком высок.
• Слишком высок уровень громкости сабвуфера.
• Пульт ДУ находится слишком далеко от передней панели сабвуфера.
• Села батарейка.
• На датчик пульта ДУ (на передней панели сабвуфера) падает яркий свет.
• Антенна установлена неправильно.
• Плохие погодные условия.
• Станция передачи сильно удалена.
Действия по устранению неисправности
• Включите штепсель в розетку и убедитесь в надежности включения.
• Включите выключатель питания.
• Свяжитесь с сервисным центром, чтобы заменить предохранитель.
• Проверьте надежность и правильность всех подключений.
• Проверьте правильность всех подключений, а также правильность установок параметров выходных сигналов на источниках.
• Увеличьте уровень громкости.
• Нажмите клавишу MUTE снова, чтобы включить звук.
• Уменьшите общий уровень громкости.
• Уменьшите уровень громкости сабвуфера.
• Используйте пульт ДУ на расстоянии не более 8−ми метров от передней панели сабвуфера.
• Замените батарейку.
• Измените расположение сабвуфера и/или источника света, чтобы избежать попадания прямых лучей на датчик.
• Подсоедините FM или AM антенну снова.
13
Loading...
