LEM2493F LEM2993 LEM2494F LEM2994 LEM2495F LEM2995

LEM1996 LEM2296F LEM2496F LEM2996 LEM1997 LEM2297F

LED ЖК-ТЕЛЕВИЗОРЫ СО ВСТРОЕННЫМ HD-МЕДИАПЛЕЕРОМ

(телевизоры с жидкокристаллическим экраном)

LEM2497F LEM2997 LEM3297 LEM3297F LEM4097F

Руководство по эксплуатации с гарантийным талоном

прочитайте внимательно перед эксплуатацией

Page 2

Page 3

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности ........................................ 2

ОБЗОР УСТРОЙСТВА

Особенности ...................................................................................... 3

Комплектация ................................................................................... 3

Установка ............................................................................................4

Общий вид панелей управления ............................................... 4

Пульт дистанционного управления ......................................... 6

Установка батареек в пульт дистанционного

управления ....................................................................................... 7

Использование пульта дистанционного управления .......7

ПОДКЛЮЧЕНИЕ

Подключение к спутниковым ресиверам, цифровым телевизионным тюнерам и цифровому устройству

(игровая приставка, dvd-плеер и т.п.) ....................................8

Подключение к персональному компьютеру

и усилителю ....................................................................................... 9

Подключение наушников

ОСНОВНЫЕ ОПЕРАЦИИ

Включение ........................................................................................10

Приветствие .....................................................................................10

Выбор источника сигнала ......................................................... 10

Регулировка громкости ............................................................. 10

Временное отключение громкости .......................................10

Переключение настроенных каналов ................................... 10

Вывод информации о текущем источнике сигнала ........ 10

Телетекст ......................................................................................... 11

и антенного кабеля .................... 9

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Использование меню ...................................................................12

Настройка каналов .......................................................................12

Настройка изображения .............................................................12

Настройка звука ............................................................................13

Настройка времени.......................................................................13

Установки .........................................................................................13

Блокировка ......................................................................................13

HD-МЕДИАПЛЕЕР

Приложение.....................................................................................14

Технические характеристики встроенного

HD-медиаплеера ...........................................................................14

ПРОЧЕЕ

HDMI ..................................................................................................15

Критерии определения неисправности ЖК-матрицы телевизора

Поиск неисправностей ...............................................................16

Полезные примечания .................................................................16

Технические характеристики....................................................17

Сервисное обслуживание...........................................................19

Информация о сертификате соответствия ..........................21

............................................................15

Page 4

ВВЕДЕНИЕ 2

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ опасности

Напоминание пользователю о высоком напряжении.

Символ предупреждения

Напоминание пользователю о действий в соответствии с инструкцией.

проведении всех

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИИ ЕГО В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.

ПРЕДУПРЕЖДЕНИЯ:

• Перед использованием устройства внимательно ознакомьтесь с настоящим руководством. Сохраните его для использования в будущем.

• Никогда самостоятельно не вскрывайте устройство и внешний блок питания, это может стать причиной поражения электрическим током, привести к выходу устройства из строя и аннулирует гарантийные обязательства производителя. Для ремонта и технического обслуживания обращайтесь только к квалифицированным

• Для электропитания устройства используйте электросеть с надлежащими характеристиками.

• Подключайте устройство только к предназначенным для этого аудиовидеокомпонентам и предназначенными для этого соединительными кабелями.

• Не подвергайте устройство воздействию прямых солнечных лучей, низких и высоких температур, повышенной влажности. Избегайте резких перепадов температуры и влажности. При перемещении устройства из прохладного помещения в перед началом эксплуатации и подождите 1–2 часа, не включая его.

• Не устанавливайте на устройство посторонние предметы. Оберегайте устройство от ударов, падений, вибрации и иных механических воздействий. Помните – экран устройства хрупок и может быть поврежден даже незначительным усилием.

• Не закрывайте вентиляционные отверстия на задней панели устройства где нормальное охлаждение устройства во время работы невозможно. Рекомендуем оставлять не менее 10 см свободного пространства вокруг устройства для лучшей вентиляции.

• Устанавливайте устройство только на твердой ровной поверхности, используйте подставку и набор крепежных элементов, входящих в комплект поставки. При установке на вращающемся основании или кронштейне чтобы кабель питания не натягивался и оставался свободен для доступа на случай необходимости быстрого отключения кабеля питания от сети электропитания. Штепсельная вилка должна оставаться легкодоступной на случай необходимости быстрого отключения от сети электропитания.

• При монтаже устройства на стену используйте только специальные крепления и кронштейны, учитывая вес и размер устройства, и повреждения устройства. В случае необходимости обратитесь к квалифицированным специалистам.

специалистам.

теплое и наоборот распакуйте устройство

и не устанавливайте его в местах,

следите,

во избежание получения травм

• Не используйте при чистке устройства абразивные материалы и органические соединения (алкоголь, бензин и т.д.). Для чистки корпуса устройства допускается использование небольшого количества нейтрального моющего средства, для чистки экрана используйте сухую мягкую ткань или специальные салфетки, предназначенные для LCD-мониторов.

• Отключайте устройство от сети электропитания и от кабеля телевизионной антенны, если им длительное время, или перед грозой. Не прикасаться во время грозы к устройству, сетевому шнуру или кабелю антенны!

• Вынимайте батарейки из пульта дистанционного управления, если не собираетесь пользоваться им длительное время.

• Просмотр телепередач рекомендуется проводить при положении регулятора громкости телевизора не более 1/2 от максимального уровня. Длительное на более высоком уровне громкости может привести к ухудшению слуха, а на максимальной – к выходу из строя громкоговорителя.

• Если в течение длительного времени изображение на экране телевизора остается неподвижным, то на матрице могут возникнуть остаточные изображения, т.н. «эффект статичных изображений».

• Использование телевизора предполагает просмотр постоянно меняющегося изображения, всю площадь экрана.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями объектов и могут отличаться от их реального внешнего вида.

не собираетесь пользоваться

прослушивание

занимающего

Page 5

ОБЗОР УСТРОЙСТВА 3

LED ЖК-телевизор со встроенным HD-медиаплеером – это электронное устройство для приема и отображения изображения и звука, передаваемых по беспроводным каналам, и сигналов от устройств воспроизведения видеосигнала, со встроенным мультиформатным медиаплеером. Устройство предназначено для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.

ОСОБЕННОСТИ

Оснащение

• Высококачественная цветная TFT-матрица со светодиодной подсветкой

• Собственное разрешение матрицы 1366x7681, 1920х1080

• 2/32 цифровых аудио-, видеоинтерфейса HDMI

• Разъем VGA

• Аудиовход PC AUDIO

• Композитный видеовход

• Стереофонический аудиовход

• USB2.0-порт для воспроизведения HD-видео, аудиофайлов и фотографий с внешних USB-совместимых устройств

• Русифицированное меню

• Совместимость с настенными креплениями стандарта VESA

• Настройка цветовой температуры

• Регулировка тембра, баланса акустической системы

• Предустановленные настройки звука

Режим телевизора

• Функция автоматического и ручного поиска каналов

• Поддержка NICAM стерео

• Функция

телетекста

• Регулировка яркости и контрастности, предустановленные настройки изображения

• Современные методы шумоподавления

Режим монитора персонального компьютера

• Широкий диапазон поддерживаемых разрешений

• Регулировка частоты и фазы

• Адаптированные для России, стран Балтии и СНГ экранное

меню, поддержка названий файлов, ID3-тэгов и CD-Text, упрощающие работу пользователя

• Функция «Q-Play», позволяющая начать воспроизведение, пропустив «неперематываемые» рекламные блоки

• Функция «Браузер», отображающая о режимах воспроизведения

• Автоматическая защита телевизионного экрана

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 100–240 В) и защита от короткого замыкания

информацию

КОМПЛЕКТАЦИЯ

ЖК-телевизор .................................................................................1 шт.

Пульт дистанционного управления ........................................2 шт.

Батарейка ААА ................................................................................4 шт.

Подставка для телевизора.........................................................1 шт.

Комплект крепежных элементов .............................................1 шт.

Руководство по эксплуатации с гарантийным талоном

..... 1 шт.

Только для моделей LEM2993, LEM2994, LEM2995, LEM1996, LEM2996, LEM1997, LEM2997, LEM3297.

Только для моделей LEM2993, LEM2994, LEM2995, LEM2996, LEM2997, LEM3297, LEM3297F, LEM4097F.

Page 6

ОБЗОР УСТРОЙСТВА 4

УСТАНОВКА

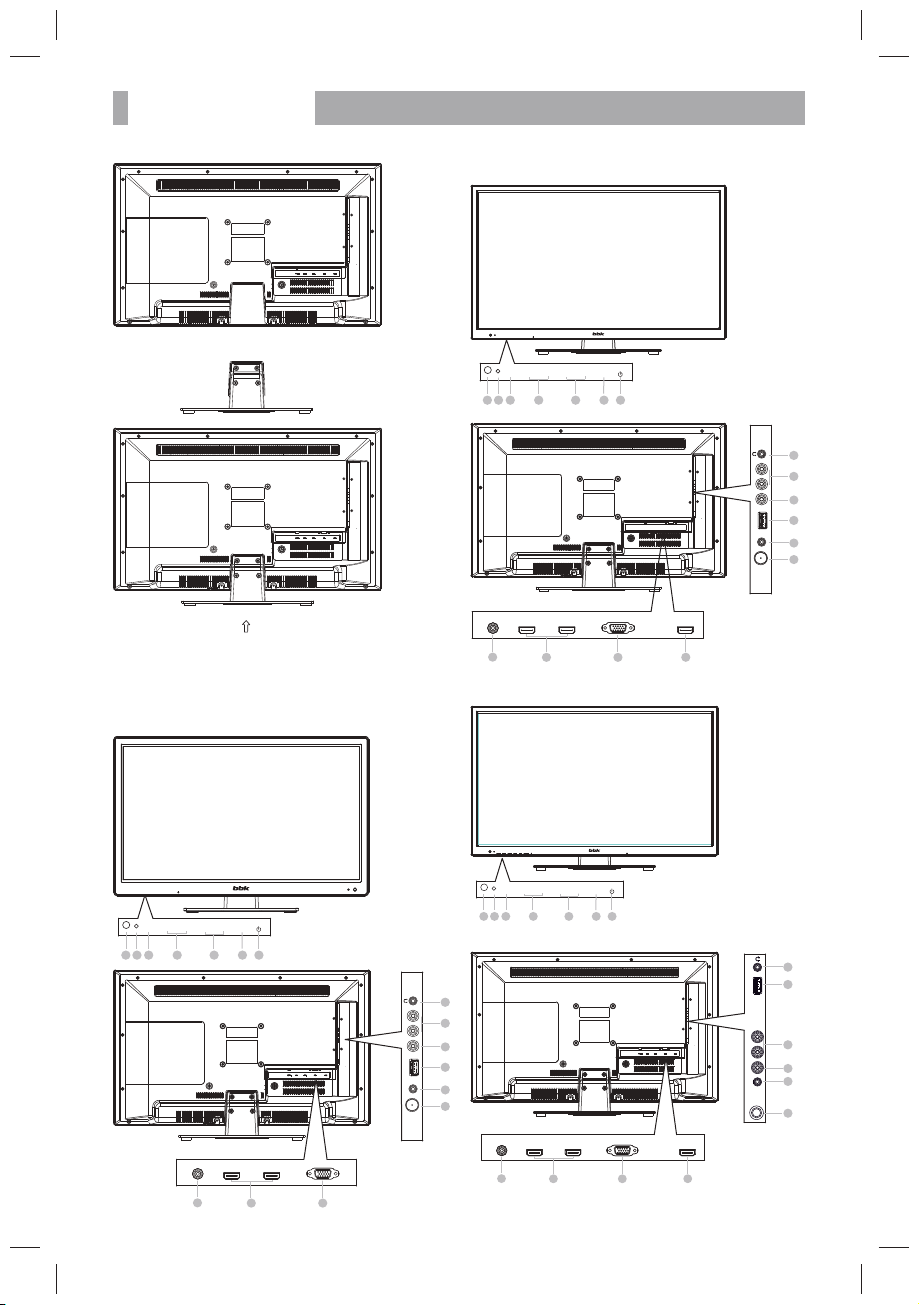

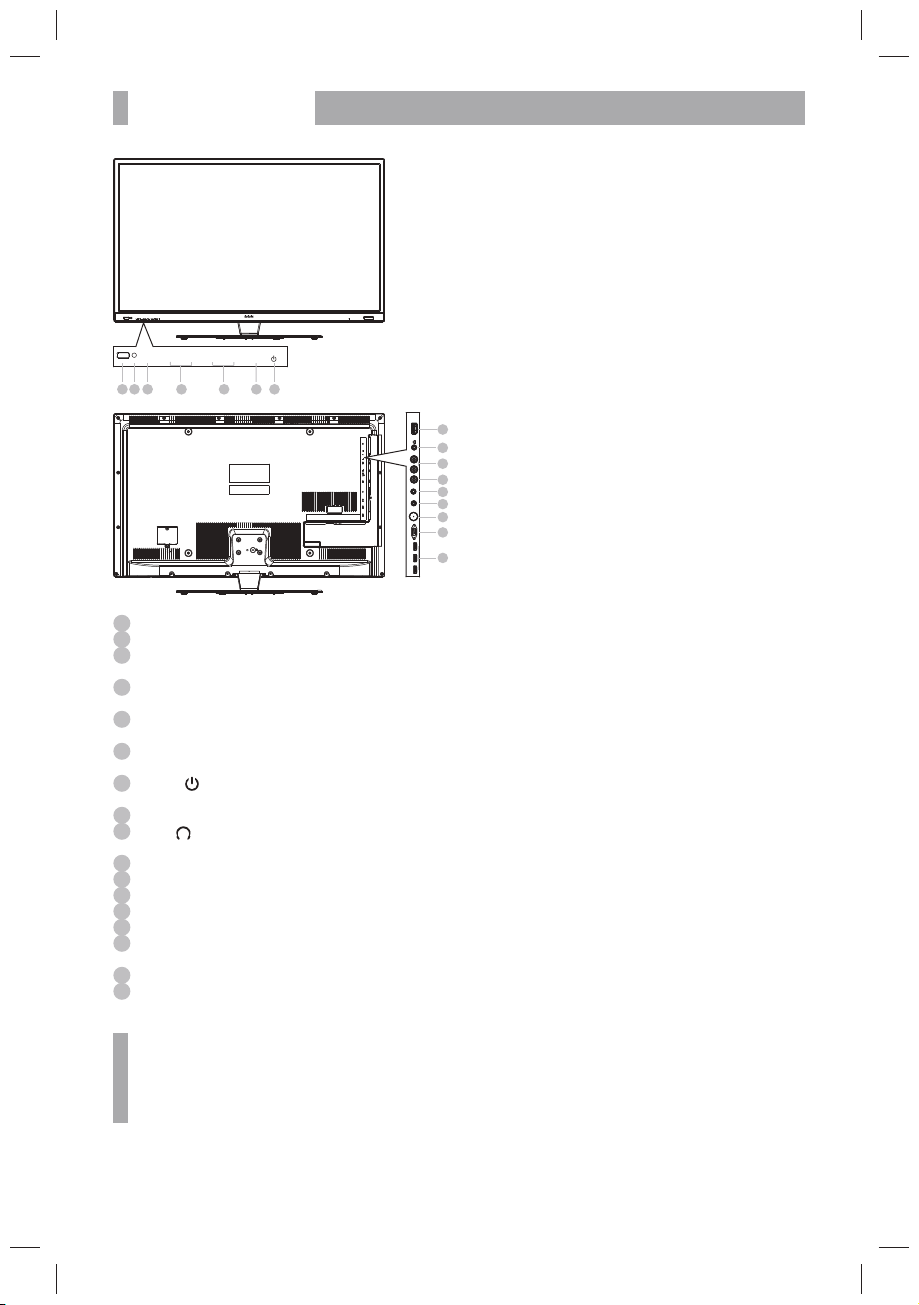

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Для моделей LEM1997, LEM2297F, LEM2497F, LEM1996,

LEM2296F, LEM2493F, LEM2494F, LEM2495F, LEM2496F

Для моделей LEM2993, LEM2994, LEM2995, LEM2996, LEM2997

SETUP VOL- VOL+ CH- CH+ SOURCE

CH - CH +

SOURCE

VOL - VOL +

SETUP

1 3254 6 7

VIDEO

COAXIAL HDMI1 HDMI2 VGA HDMI3

HDMI 2HDMI 1COAXIAL VGA HDMI 3

USB

PC AUDIO IN

Для моделей LEM3297 и LEM3297F

SETUP VOL- VOL+ CH- CH+ SOURCE

SETUP

132

VOL - VOL +

CH - CH +

4 6 7

SOURCE

HDMI 1HDMI 2COAXIAL VGA

CH - CH +

SOURCE

VOL - VOL +

SETUP

4 6 7

VIDEO

USB

PC AUDIO IN

HDMI 1HDMI 2COAXIAL VGA HDMI 3

USB

VIDEO

PC AUDIO IN

1615

Page 7

ОБЗОР УСТРОЙСТВА 5

Для модели LEM4097F

CH - CH +

SOURCE

6 7

VOL - VOL +

SETUP

2 3

ИК-датчик системы дистанционного управления

Индикатор питания

Клавиша SETUP

Вызов меню настройки телевизора.

Клавиша VOL +/-

Увеличение/уменьшение уровня громкости.

Клавиши CH+/-

Переключение каналов.

Клавиша SOURCE

Выбор источника сигнала.

Клавиша

Рабочий режим/режим ожидания.

USB2.0-порт для подключения внешних устройств

Разъем

Разъем для подключения наушников.

Стереофонический аудиовход

Композитный видеовход

Разъем коаксиального цифрового аудиовыхода

Разъем PC AUDIO IN

Разъем для подключения ТВ-антенны

Разъемы HDMI

Интерфейсы для передачи сигнала высокой четкости

Разъем VGA для подключения к компьютеру

Разъемы HDMI

Интерфейс для передачи сигнала высокой четкости.

ПРИМЕЧАНИЕ

• Для всех моделей, кроме LEM3297, LEM3297F, LEM4097F, клавиша SETUP, клавиши регулировки уровня громкости, переключения каналов, клавиша SOURCE и клавиша рабочего режима/режима ожидания являются сенсорными.

COAXIAL

PC AUDIO IN USBVIDEO L R

VGAHDMI 2HDMI 1 HDMI 3

Page 8

ОБЗОР УСТРОЙСТВА 6

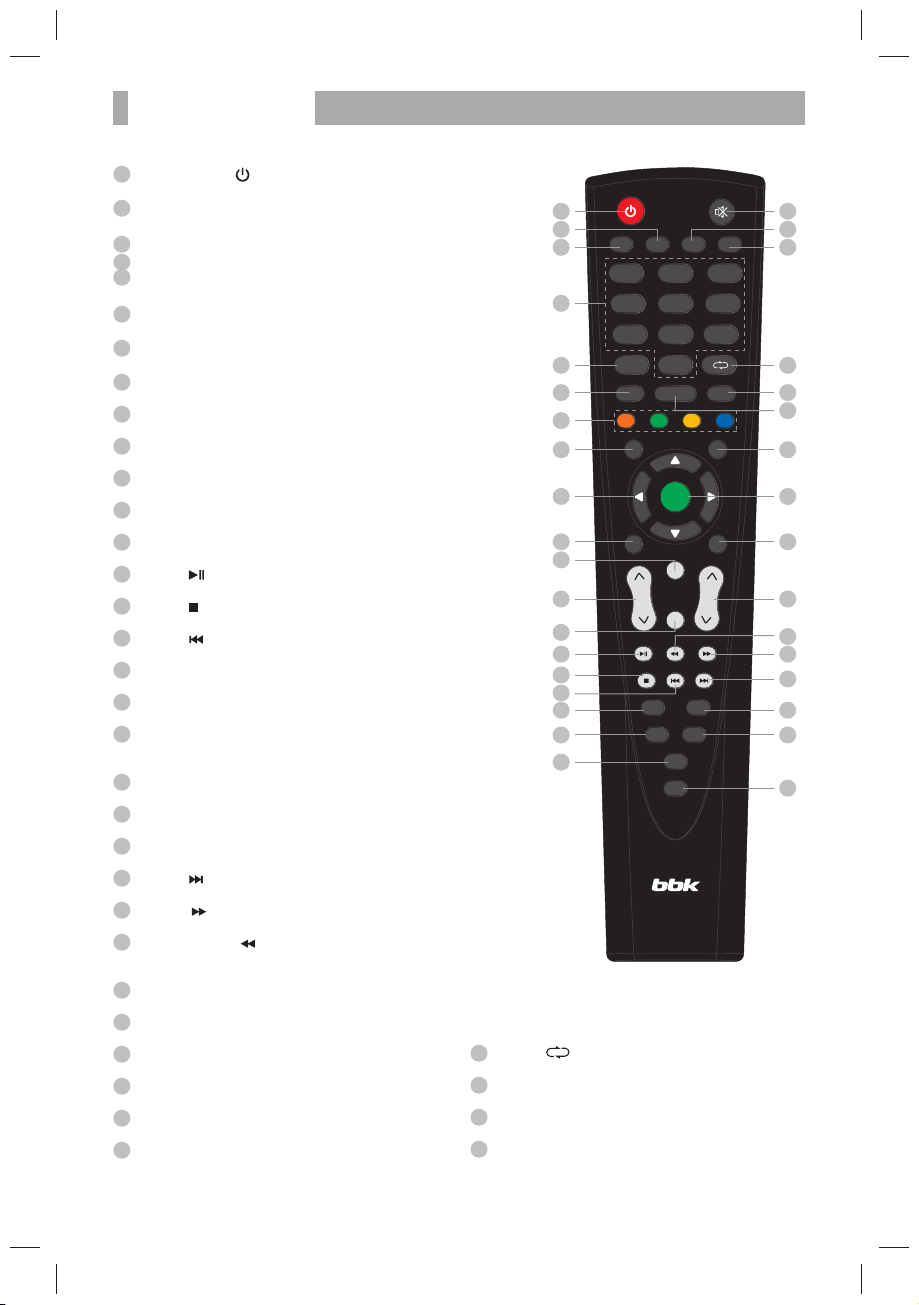

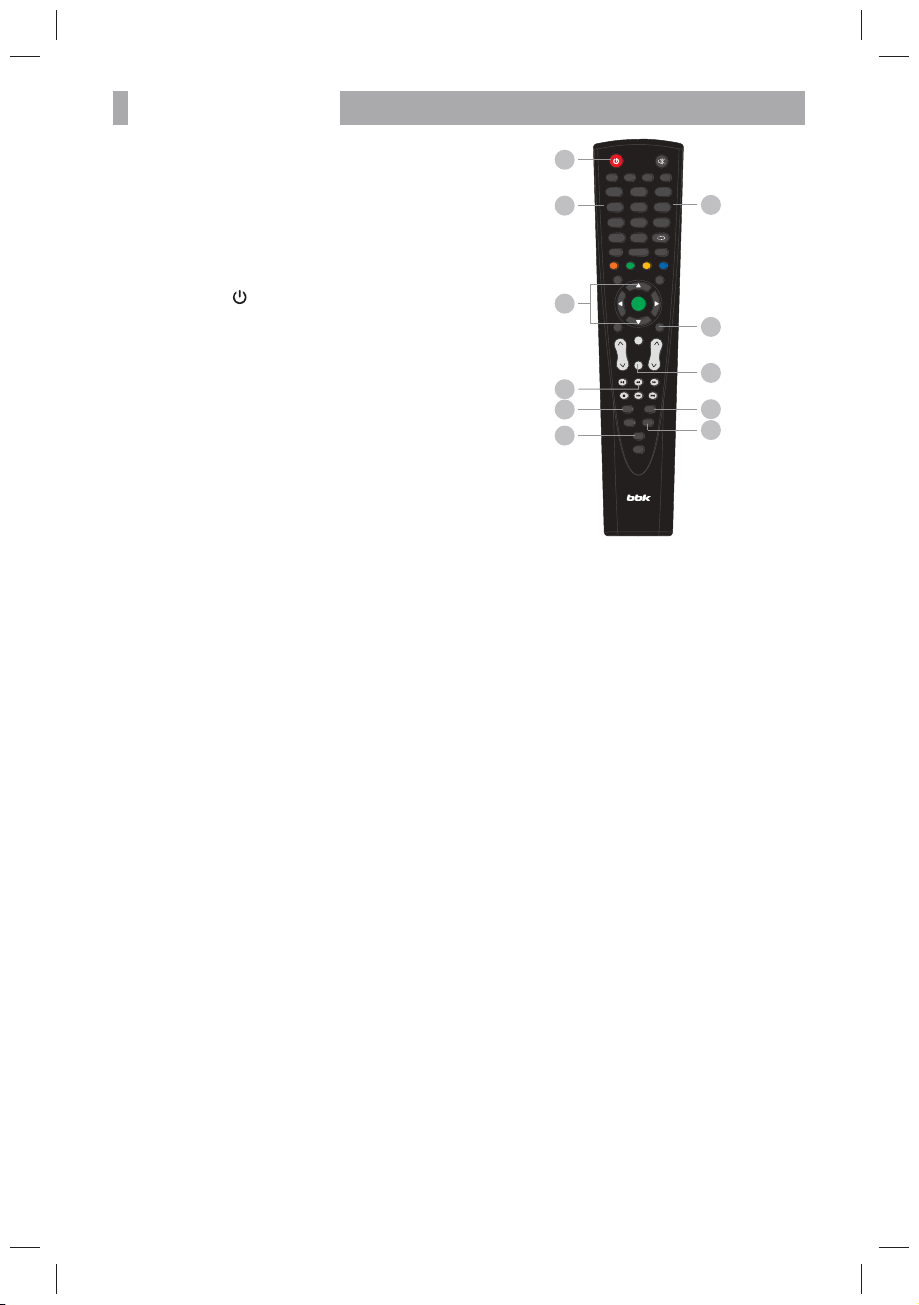

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Клавиша POWER

Рабочий режим/режим ожидания.

Клавиша ASPECT

Выбор формата изображения.

Клавиша NICAM/A2

Цифровые клавиши.

Клавиша CH.LIST

Отображение списка каналов.

Клавиша DISPLAY

Отображение информации о канале/источнике сигнала.

Клавиши RED/GREEN/YELLOW/BLUE

Действуют в соответствии с информацией на экране.

Клавиша SLEEP

Установка таймера сна.

Клавиши направления (ВВЕРХ, ВНИЗ, ВЛЕВО,

ВПРАВО)

Клавиша MENU

Вызов меню настройки телевизора.

Клавиша SUBTITLE

Изменение языка субтитров в режиме USB.

Клавиша CH +/-

Переключение каналов.

Клавиша S.PAGE

Выбор подстраницы в режиме телетекста.

Клавиша

Воспроизведение/пауза.

Клавиша

Остановка воспроизведения.

Клавиша

Воспроизведение с предыдущего трека.

Клавиша TEXT

Включение/выключение режима телетекста.

Клавиша AUDIO

Выбор доступного языка аудиоканала в режиме USB.

Клавиша SIZE

Управление форматом ввода данных в режиме телетекста.

Клавиша TV/USB

Переключение источника сигнала ТВ/USB.

Клавиша INDEX

Отображение основной страницы телетекста.

Клавиша HOLD

Задержка страниц в режиме телетекста.

Клавиша

Воспроизведение с последующего трека.

Клавиша

Ускоренное воспроизведение вперед.

Клавиша REVEAL/

Отображение «скрытых» страниц телетекста/ускоренное воспроизведение назад.

Клавиша VOL +/-

Увеличение/уменьшение уровня громкости.

Клавиша EXIT

Выход или переход на предыдущий уровень меню.

Клавиша ENTER

Выбор и подтверждение в режиме отображения меню.

Клавиша SOURCE

Выбор источника сигнала.

Клавиша FREEZE

Фиксирование картинки.

Клавиша FAV

Список любимых каналов в режиме TV.

1 2 3

10 11

13 14 15

16 17

Клавиша

Переключение на предыдущий просматриваемый канал.

Клавиша S.MODE

Выбор предустановленных настроек звука.

Клавиша P.MODE

Выбор предустановленных настроек изображения.

Клавиша MUTE

Включение/выключение звука.

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

DISPLAY FREEZE FAV

RED GREEN YELLOW BLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

S.PAGE

REVEAL

TEXT HOLD

AUDIO INDEX

SIZE

TV/USB

35 34 33

31 30

25 24

Page 9

ОБЗОР УСТРОЙСТВА 7

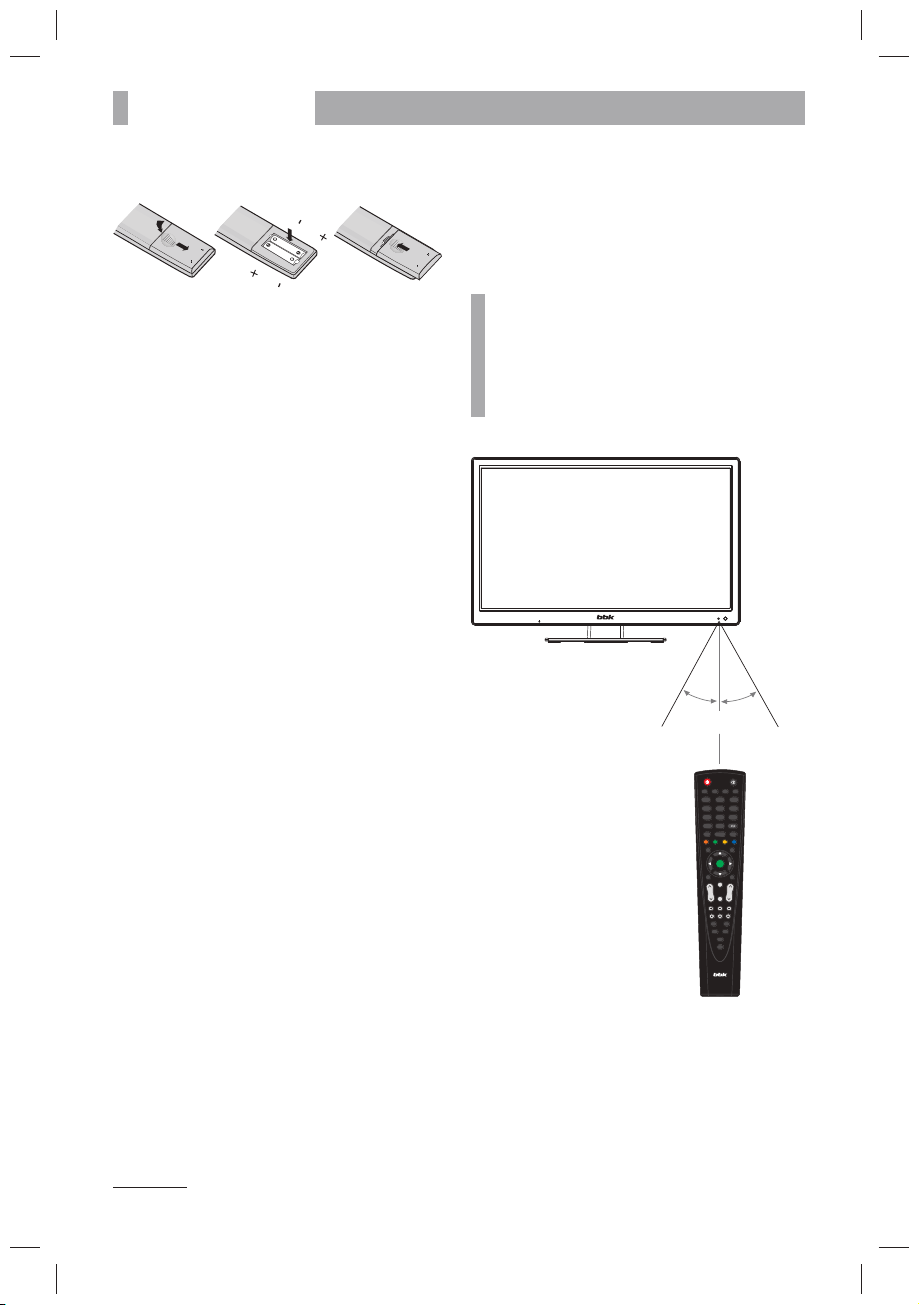

УСТАНОВКА БАТАРЕЕК В ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Откройте крышку на задней поверхности пульта дистанционного управления.

2. Установите батарейки, соблюдая полярность.

3. Закройте крышку.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику на передней панели не превышает до устройства не превышает 5 метров.

ПРЕДУПРЕЖДЕНИЯ:

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели устройства.

• Своевременно заменяйте батарейки в пульте дистанционного управления.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

SETUP VOL- VOL+ CH- CH+ SOURCE

инфракрасных лучей

30 градусов и расстояние

Общий вид передней панели телевизора

30° 30°

Не более 5 м

На рисунке схематично изображена передняя панель модели LEM1996.

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

DISPLAY FREEZE FAV

RED GREEN YELLOW BLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

S.PAGE

REVEAL

TEXT HOLD

AUDIO INDEX

SIZE

TV/USB

Page 10

ПОДКЛЮЧЕНИЕ 8

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ РЕСИВЕРАМ, ЦИФРОВЫМ ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ И ЦИФРОВОМУ УСТРОЙСТВУ ИГРОВАЯ ПРИСТАВКА, DVDПЛЕЕР И Т.П.

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты выключены.

• Внимательно прочитайте инструкцию по подключению.

Для моделей LEM2493F, LEM2993, LEM2494F, LEM2994, LEM2495F, LEM2995, LEM1996, LEM2296F, LEM2496F, LEM2996, LEM1997, LEM2297F, LEM2497, LEM2997F, LEM3297, LEM3297F.

Метод А

Для подключения композитного видеосигнала и аудиосигнала используйте аудиовидеокабель (в комплектацию не входит).

Метод В

Для просмотра каналов высокого разрешения с внешнего спутникового ресивера используйте разъем HDMI для подключения к телевизору.

Боковая панель телевизора

VIDEO

USB

PC AUDIO IN

Для модели LEM4097F

Метод А

Метод В

Боковая панель телевизора

COAXIAL

PC AUDIO IN USBVIDEO L R

VGAHDMI 2HDMI 1 HDMI 3

Метод B

VIDEO

Спутниковый ресивер/ Цифровой телевизионный тюнер

AUDIO

Метод A

Задняя панель телевизора*

На рисунке схематично изображена модель LEM2996.

HDMI 1HDMI 2COAXIAL VGA HDMI 3

Метод B

Спутниковый ресивер/

Метод A

VIDEO

AUDIO

Page 11

ПОДКЛЮЧЕНИЕ 9

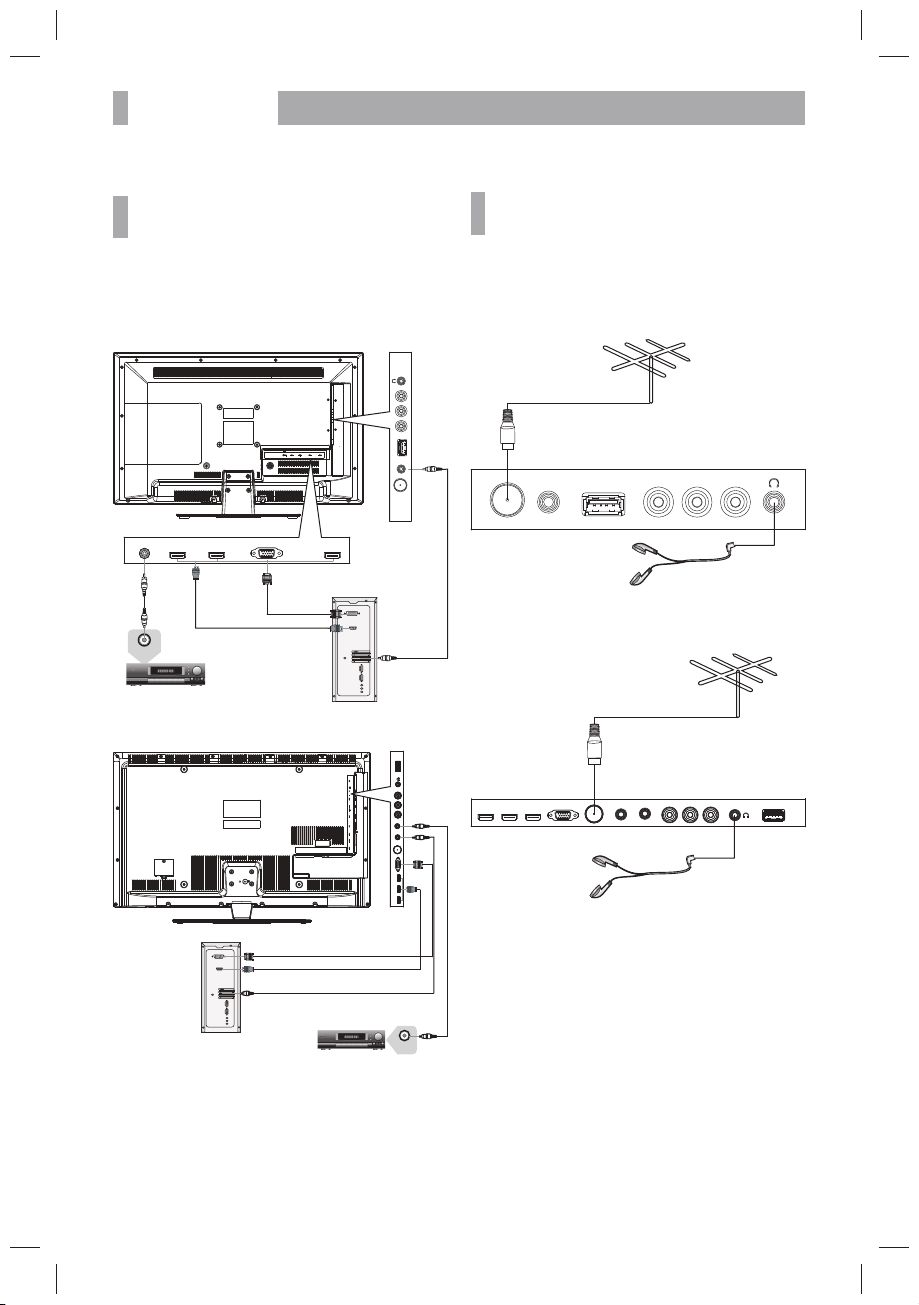

ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства выключены.

Для моделей LEM2493F, LEM2993, LEM2494F, LEM2994, LEM2495F, LEM2995, LEM1996, LEM2296F, LEM2496F, LEM2996, LEM1997, LEM2297F, LEM2497F, LEM2997, LEM3297, LEM3297F.

VIDEO

USB

PC AUDIO IN

HDMI 1HDMI 2COAXIAL VGA HDMI 3

Coax In

Усилитель

Для модели LEM4097F

Персональный компьютер

ПОДКЛЮЧЕНИЕ НАУШНИКОВ И АНТЕННОГО КАБЕЛЯ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства выключены.

Для моделей LEM2493F, LEM2993, LEM2494F, LEM2994, LEM2495F, LEM2995, LEM1996, LEM2296F, LEM2496F, LEM2996, LEM1997, LEM2297F, LEM2497F, LEM2997, LEM3297, LEM3297F.

PC AUDIO IN

Для моделеи LEM4097F

VIDEO

USB

Персональный компьютер

Усилитель

COAXIAL

PC AUDIO IN USBVIDEO L R

VGAHDMI 2HDMI 1 HDMI 3

COAXIAL

PC AUDIO IN USBVIDEO L R

VGAHDMI 2HDMI 1 HDMI 3

Coax In

Page 12

ОСНОВНЫЕ ОПЕРАЦИИ 10

Данное устройство обеспечивает прием эфирных и кабельных аналоговых телепередач, запоминание до 100 телевизионных каналов и позволяет осуществлять автоматический, ручной и точный поиск телевизионных каналов. Встроенный тюнер поддерживает воспроизведение стереозвука, передаваемого в системе NICAM.

ВКЛЮЧЕНИЕ

ВНИМАНИЕ!

• Не подключайте телевизор к сетевой розетке до выполнения всех соединений.

• Подключайтесь только к электросетям с необходимыми для данного устройства параметрами.

Нажмите клавишу на ПДУ, чтобы включить питание. Переведите устройство в рабочий режим нажатием клавиши STANDBY на боковой панели телевизора или клавиши на ПДУ. Настройка каналов описана в разделе «Функциональные возможности/Канал».

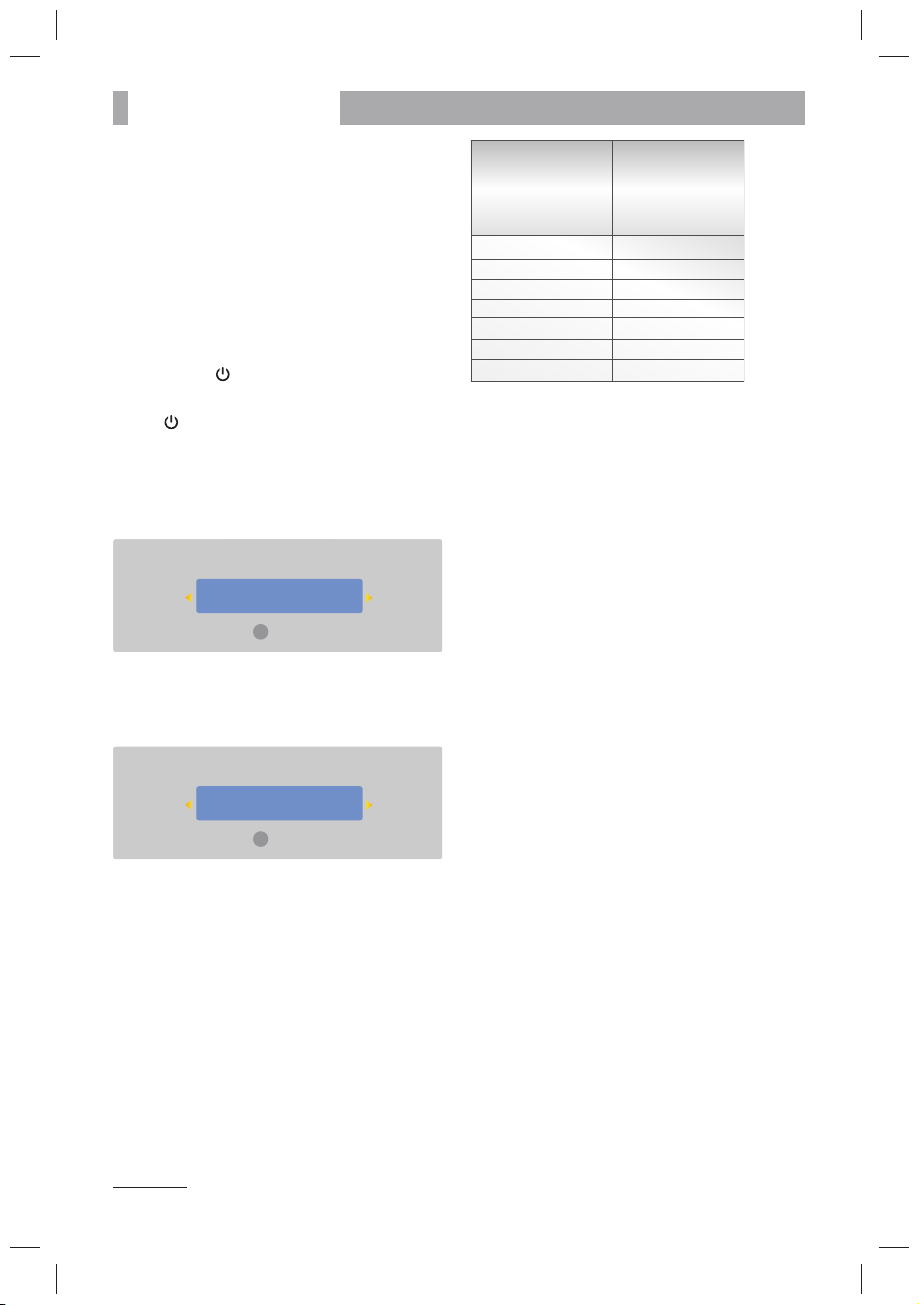

ПРИВЕТСТВИЕ

При включении телевизора впервые или включении после сброса настроек на заводские появится следующее меню.

Выбор языка меню

Русский

ENTER

Выбор

Выберите страну вещания, нажмите ENTER на ПДУ. После окончания автонастройки программ на экране телевизора отобразится первая программа ATV. Для того, чтобы просмотреть весь список найденных каналов, нажмите клавишу CH.LIST

Страна

Россия

ENTER

Выбор

ВЫБОР ИСТОЧНИКА СИГНАЛА

1. Нажмите клавишу SOURCE _ на экране отобразится меню

выбора источника сигнала.

2. Клавишами ВВЕРХ или ВНИЗ выберите желаемый

источник сигнала.

3. Нажмите клавишу ENTER для подтверждения.

Возможные значения:

Для моделей LEM2993, LEM2994, LEM2995, LEM2996, LEM2997, LEM3297, LEM3297F, LEM4097F

ATV USB

PC HDMI1 HDMI2 HDMI3

Для моделей LEM2493F, LEM2494F, LEM2495F, LEM1996, LEM2296F, LEM2496F, LEM1997, LEM2297F LEM2497F

ATV

USB

PC HDMI1 HDMI2

РЕГУЛИРОВКА ГРОМКОСТИ

1. Нажмите клавишу VOL- для уменьшения громкости.

2. Нажмите клавишу VOL+ для увеличения громкости.

ВНИМАНИЕ!

• Просмотр телепередач рекомендуется проводить при положении регулятора громкости телевизора не более 1/2 от максимального уровня. Длительное прослушивание на более высоком уровне громкости может привести к ухудшению слуха, а также к выходу из строя громкоговорителей телевизора.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ГРОМКОСТИ

1. Нажмите клавишу MUTE для временного отключения

громкости.

2. Нажмите клавишу MUTE вновь или VOL-/+ для включения

звука.

ПЕРЕКЛЮЧЕНИЕ НАСТРОЕННЫХ КАНАЛОВ

1. Для последовательного переключения предварительно

настроенных каналов используйте клавиши CH-/+ на пульте ДУ или клавиши CH на телевизоре.

2. Для прямого ввода номера канала используйте цифровые

клавиши на пульте ДУ.

ВЫВОД ИНФОРМАЦИИ О ТЕКУЩЕМ ИСТОЧНИКЕ СИГНАЛА

Нажмите клавишу DISPLAY на ПДУ; на экране отобразится информация о текущем источнике сигнала. Она исчезнет через 3 секунды, либо можно еще раз нажать клавишу DISPLAY, чтобы убрать ее с экрана.

Изображение меню является схематичным и может не совпадать с реальным.

Page 13

ОСНОВНЫЕ ОПЕРАЦИИ 11

ТЕЛЕТЕКСТ

Функция телетекста зависит от выбранного канала и доступна, когда на данном канале передается телетекст. Функция Телетекст дает возможность получать различную информацию при помощи обычного телевизионного сигнала. Сюда относятся: новости, спорт, предложения туристических компаний, погода, кино, театральные афиши и так далее.

Нажмите клавишу , чтобы включить ваш ЖК-телевизор.

2. Нажмите клавиши ВВЕРХ/ВНИЗ для перемещения между

страницами или используйте клавиши 0-9 для ввода номера страницы.

3. Нажмите один раз на клавишу TEXT, чтобы перейти к режиму ТЕЛЕТЕКСТ. Если выбранный канал не поддерживает телетекст, на экране отобразится индикация «100». В этом случае выберите другой канал. В режиме ТЕЛЕТЕКСТ в нижней части экрана расположены 4 цветных

заголовка. Чтобы получить доступ к информации по одному из них, нажмите клавишу соответствующего цвета.

4. Нажмите один раз на клавишу REVEAL, чтобы увидеть скрытую информацию. Нажмите повторно, чтобы скрыть ее снова.

5. Нажмите клавишу HOLD для удержания страницы телетекста при просмотре большого объема информации, нажмите еще раз для возврата к режиму автоматического обновления страниц

6. Нажмите клавишу S.PAGE, чтобы остановить или возобновить открытие подстраниц телетекста.

7. Нажмите клавишу SIZE, чтобы верхняя половина текста

заняла весь экран, нажмите еще раз клавишу SIZE, чтобы нижняя половина текста заняла весь экран, нажмите вновь, чтобы вся страница текста отобразилась на экране.

8. Нажмите клавишу INDEX для возврата к основной странице. Загрузка страницы телетекста может

занять

длительное время.

9. Если в сервис вещаемого канала входят субтитры, для их отображения на экране в режиме телетекста, используя цифровые клавиши, перейдите на страницу 888.

10.

Нажмите клавишу EXIT для выхода из режима телетекста.

4 3

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

DISPLAY FREEZE FAV

RED GREEN YELLOW BLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

S.PAGE

REVEAL

TEXT HOLD

AUDIO INDEX

SIZE

TV/USB

5 8

Page 14

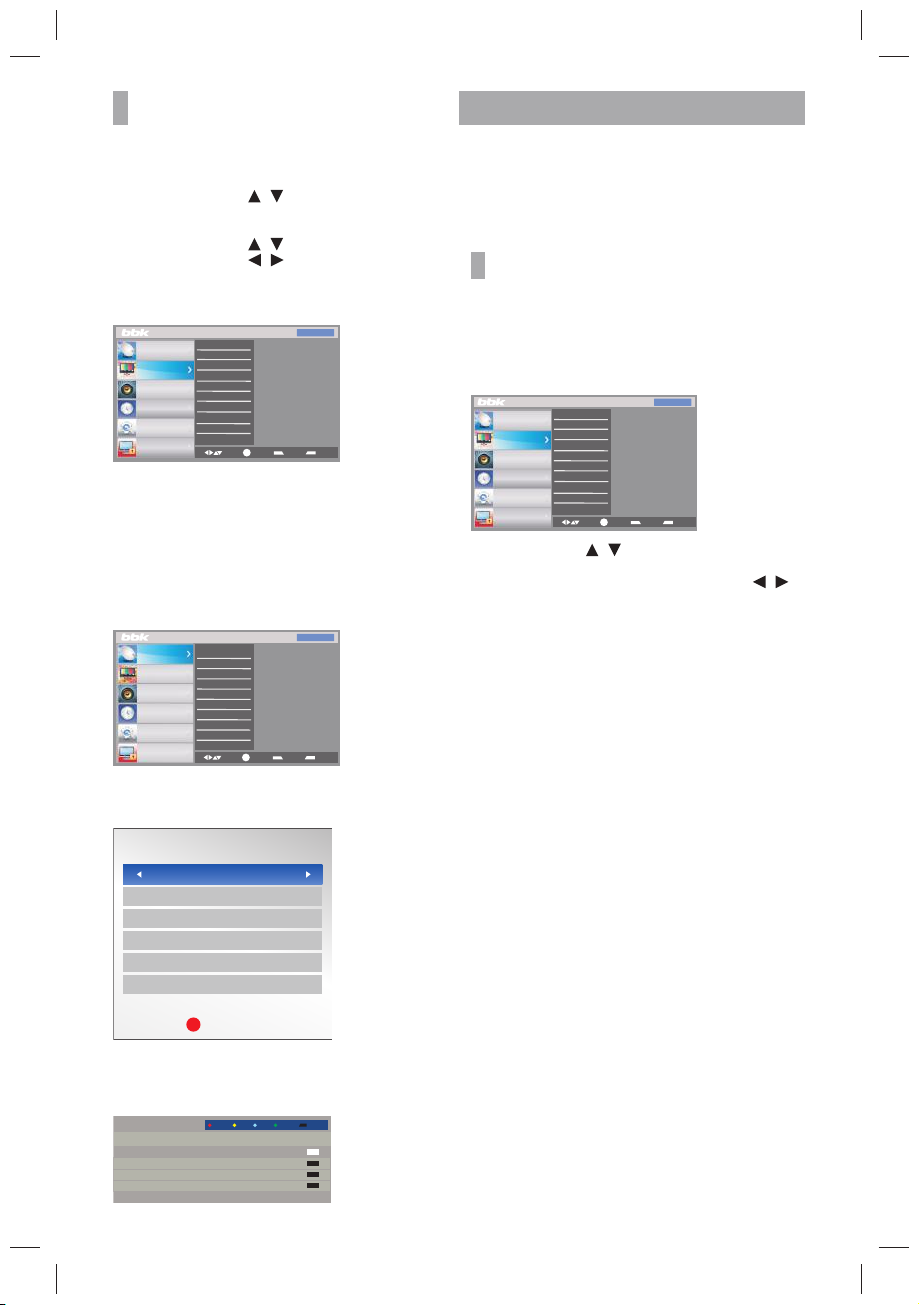

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 12

ИСПОЛЬЗОВАНИЕ МЕНЮ

1. Нажмите клавишу MENU для входа в главное меню.

2. Используйте клавиши / для выбора одного

из разделов главного меню и затем нажмите клавишу ENTER для входа в выбранный раздел.

3. Используйте клавиши / для выбора пунктов меню.

4. Используйте клавиши / для изменения значений

выбранного пункта меню.

5. Нажмите клавишу MENU для выхода из подменю

или из главного меню.

Установки

Канал


Звук

Время

Установки

Блокировки

Режим изображения Цветовая температура

Формат

Шумоподавление

ENTER

Перейти

Выбор

ATV

EXIT

Выход

НАСТРОЙКА КАНАЛОВ

В разделе КАНАЛ (доступен только в режиме ТВ-источника) вы можете выбрать параметры: Автонастройка, Ручная настройка ATV, Редактор программ

• Параметр Автонастройка позволяет произвести

автоматическое сканирование всего телевизионного диапазона с запоминанием всех найденных телевизионных станций.

Установки

Автонастройки

Канал

Ручной поиск ATV


Редактор программ

Обновление ПО (USB)

Звук

Время

Установки

Блокировки

Перейти

ENTER

• Параметр Ручная настройка позволяет вручную настроить

частоту отдельного канала, его звуковую систему, а также произвести точную подстройку частоты.

Ручная настройка АTV

Текущ. канал 1

Система цвета PAL

Система звука I

Поиск

АПЧ Вкл.

Точная настройка

Частота 535.25 МHz

Сохранение

• Параметр Редактор программ позволяет вызвать меню

сортировки и настройки каналов. Вы можете удалить, переименовать, переместить или пропустить любой канал с помощью клавиш телетекста.

Редактор каналов

Название канала Проп. Блок Избранное Тип

1 С-29

2 С-31

3 С-59

4 С-61

Удалить Сдвиг Проп. Переим. Избранн..

Выбор

FAV

и Обновление ПО (USB).

АТV

EXIT

Выход

ATV

Используйте цветные клавиши в соответствии с информацией на экране.

Для задания списка любимых каналов нажмите клавишу

FAV на ПДУ. Выберите программу, нажмите снова клавишу FAV. Как только список любимых каналов создан, его можно вызвать нажатием клавиши FAV на ПДУ.

ПРИМЕЧАНИЕ

• Имя канала ATV составляет не более 5 знаков.

НАСТРОЙКА ИЗОБРАЖЕНИЯ

В разделе ИЗОБРАЖЕНИЕ вы можете настроить режим изображения, цветовую температуру, формат изображения и шумоподавление по своему усмотрению.

Выбор

ATV

EXIT

Выход

Установки

Режим изображения

Канал

Цветовая температура

Формат изобр.


Шумоподавление

Звук

Время

Установки

Блокировки

Сдвиг

ENTER

1. Нажатием клавиш / и ENTER выберите один из пунктов меню.

2. Отрегулируйте этот параметр с помощью клавиш / . При этом предустановленный режим сменится на «Пользователь» и настройки сохранятся в нем.

3. Новые настройки будут сохранены автоматически.

4. Нажмите клавишу MENU, чтобы вернуться в меню.

• Параметр Режим изображения позволяет выбрать

один из предустановленных режимов изображения: Стандарт, Мягкое, Динамичное и Пользователь. В режиме Пользователь доступны настройки контрастности, яркости, цвета, резкости и насыщенности

• В параметре Цветовая температура доступны значения:

Стандартная, Холодная, Теплая и Пользователь.

• В параметре Формат изображения доступны значения:

Авто, 4:3, 16:9, Масшт1 и Масшт2.

• Параметр Шумоподавление позволяет установить

желаемый уровень шумоподавления. Доступные значения: Низкое, Среднее, Высокое и Выкл.

Page 15

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 13

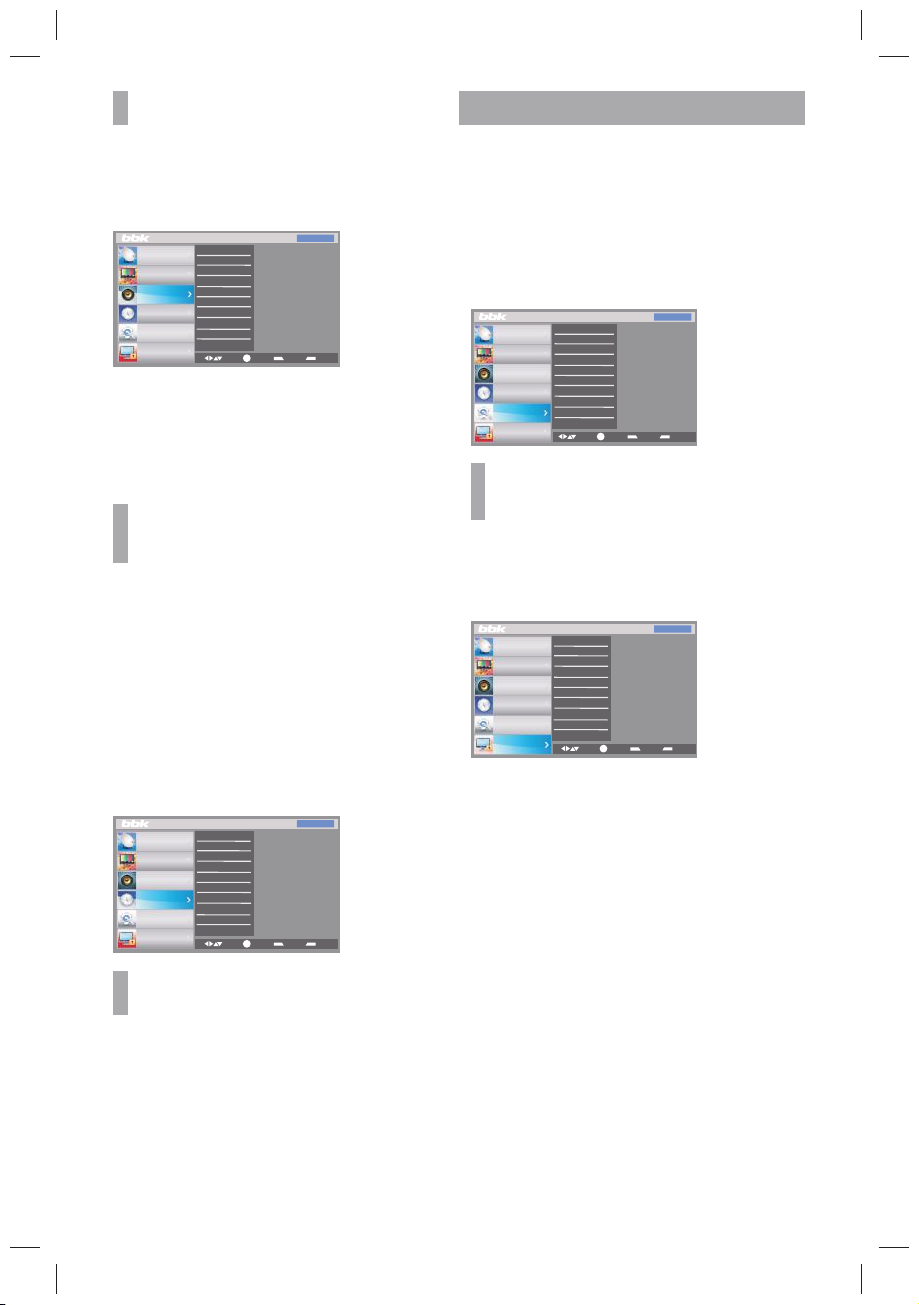

НАСТРОЙКА ЗВУКА

В разделе ЗВУК вы можете выбрать предустановленные настройки, настроить низкочастотную и высокочастотную составляющую звука и баланс.

Установки

Режим звука

Канал

Автогромкость 3D звучание


Звук

Время

Установки

Блокировки

• Параметр Режим звука позволяет выбрать одну из возможных предустановленных настроек: Стандартный,

Перейти

ENTER

Выбор

ATV

EXIT

Выход

Музыка, Кино, Спорт, Пользователь.

• Параметр Автогромкость позволяет установить автоматический выбор громкости.

• Параметр 3D звучание позволяет установить эффект объемного звучания.

ПРИМЕЧАНИЯ

• Используйте параметр Автогромкость, только когда входной сигнал искажен или его громкость слишком велика.

НАСТРОЙКА ВРЕМЕНИ

В разделе ВРЕМЯ вы можете настроить системное время телевизора, время его включения/выключения, автовыключение.

• Параметр Время позволяет настроить время системы.

• Параметры Время включения и Время выключения

позволяют установить время автоматического включения и выключения телевизора соответственно.

• Параметр Таймер сна позволяет задать время, через которое телевизор выключится.

• Параметр Автовыключение позволяет задать

через которое телевизор выключится, при отсутствии команд с пульта ДУ или с клавиш на панели телевизора.

Установки

Часы

Канал

Время выкл. Время вкл.


Таймер сна Автовыкл.

Звук

Часы

Установки

Блокировка

Перейти

ENTER

Выбор

ПРИМЕЧАНИЯ

• Системное время сбрасывается при отключении телевизора от сети электропитания.

время,

AТV

EXIT

Выход

УСТАНОВКИ

В разделе УСТАНОВКИ вы можете установить язык меню, время меню, выбрать страну или произвести восстановление стандартных настроек.

• Параметр Язык позволяет выбрать язык отображения экранного меню.

• Параметр Время меню позволяет установить время меню.

• Параметр Страна позволяет выбрать страну вещания.

• Параметр Восст. станд. настроек позволяет вернуться к заводским установкам телевизора.

Установки

Канал


Звук

Время

Установки

Блокировки

Язык

Время меню

Страна

Восст.станд.настроек

ENTER

Перейти

Выбор

ATV

EXIT

Выход

ПРИМЕЧАНИЕ

• Параметр Восст. станд. настроек производит очистку всех сохраненных каналов и устанавливает системные настройки в значения по умолчанию.

БЛОКИРОВКА

В разделе БЛОКИРОВКА вы можете заблокировать систему, установить пароль, заблокировать программу.

Выбор

AТV

EXIT

Выход

Установки

Блокировки

Канал

Установить пароль Блокир. Программу


Звук

Часы

Параметры

Блокировка

Перейти

ENTER

• Параметр Блокировка системы позволяет включить блокировку системы. При этом становится невозможным поиск каналов и изменение программ.

• Параметр Установить пароль позволяет задать пароль блокировки системы. Пароль по умолчанию _ «0000».

• Параметр Блокировка программы позволяет заблокировать необходимую программу. Нажмите клавишу ВВЕРХ/ВНИЗ для выбора программы. Для блокировки выбранной программы нажмите зеленую клавишу телетекста. Чтобы разблокировать программу, введите пароль и нажмите снова зеленую клавишу телетекста.

Page 16

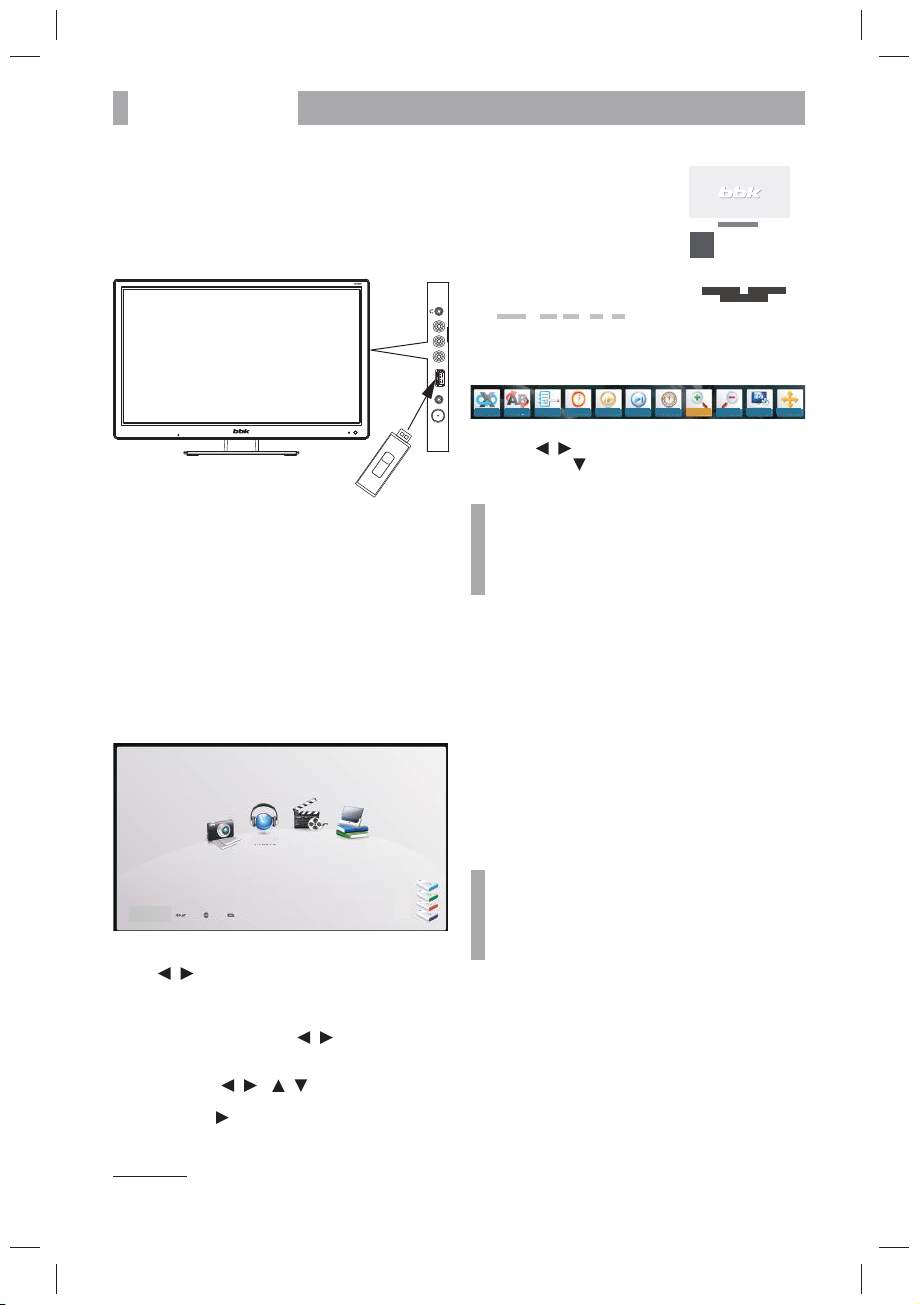

HD-МЕДИАПЛЕЕР 14

ЖК-телевизор оснащен встроенным HD-медиаплеером, способным проигрывать видеофайлы высокого разрешения до 1080р. В списке поддерживаемых форматов – распространенные в сети контейнеры и кодеки: MKV (Matroska), MOV (H.264), WMV и др. Воспроизведение файлов осуществляется с носителей, подключенных через встроенный высокоскоростной USB2.0-порт телевизора.

Боковая панель

SETUP VOL- VOL+ CH- CH+ SOURCE

Шаг 1:

Скачайте файлы, в том числе высокого разрешения, из Интернета, домашней сети или компьютера на USB-носитель, внешний жесткий диск или любое другое USB-совместимое устройство.

Шаг 2:

Подсоедините устройство с записанными файлами к USB-порту ЖК-телевизора, нажмите клавишу TV/USB и смотрите HD-контент на большом экране!

ПРИЛОЖЕНИЕ

Цифровой медиаплеер, встроенный в телевизор, позволяет воспроизводить мультимедиафайлы различных типов.

Кино

Музыка

Фото

Перейти Выбор Меню

Убедитесь, что USB-устройство подключено. С помощью клавиш / выберите тип воспроизводимого содержимого из четырех возможных: ФОТО, МУЗЫКА, ВИДЕО, ТЕКСТ. Нажмите ENTER, чтобы войти в меню выбора устройства. Выберите устройство клавишами Будет отображен список файлов и папок. Для возврата к выбору типа мультимедиа нажмите Назад. С помощью клавиш / и / выберите файл, на экране появится окно предварительного просмотра. Нажмите клавишу в полноэкранном режиме.

для воспроизведения этого файла

Текст

/ и нажмите ENTER.

Диск:С

Диск:D

Диск:E

Диск:F

Выбор

Перейти

VIDEO

USB

PC AUDIO IN

Полный экран

Используйте клавиши ENTER или DISPLAY во время воспроизведения для вызова панели управления.

Óñò. À

Ïîâò. âûêë.

Плейлист

Меню

Èíôî

Замедл.

Перейти к

Покадр.

Выберите иконку необходимой функции клавишами / , подтвердите выбор нажатием ENTER. Нажмите клавишу или EXIT для того, чтобы закрыть панель управления.

ПРИМЕЧАНИЯ

• Для вывода меню информации выберите иконку ИНФО и нажмите ENTER.

• Вы можете выбирать трек, субтитры или звуковую дорожку в меню информации во время воспроизведения видео.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСТРОЕННОГО HDМЕДИАПЛЕЕРА

• Поддерживаемые видеокодеки и контейнеры: AVI, TS,

M2TS, MPG, MKV (Matroska)

• Поддерживаемые аудиокодеки и контейнеры: MP3, AAC, MPEG Audio, АС-3

• Размер контейнера: до 30 ГБ

• Битрейт видео: до 35 Мбит/с

• Битрейт аудио: MP3, AAC – 320 кбит/с, WMA – 192 кбит/с

• Фото: JPEG, BMP, PNG – до 3МБ.

• Субтитры: SRT

• Файловые системы носителей: FAT, FAT32, NTFS

• Объем носителей: до 16 ГБ для USB флеш-накопителей, до 500 ГБ для жестких дисков

ПРИМЕЧАНИЕ

• Некоторые файлы, записанные в любом из поддерживаемых форматов на любом из совместимых типов носителей, могут не воспроизводиться или воспроизводиться некорректно из-за особенностей их записи, кодирования и т.п.

Имя файла

Разрешение

Размер

Дата

Время

Удалить Доб/удал все

Доб/удал файл из плей-листа

Уменьш.

Увелич.

Формат

Перемест.

На рисунке схематично изображена боковая панель модели LEM1996.

Подключенный жесткий диск может работать некорректно при отсутствии у него внешнего питания.

Page 17

ПРОЧЕЕ 15

HDMI

• Универсальный мультимедиаинтерфейс HDMI и цифровой видеоинтерфейс DVI.

• Поддержка HDCP (Протокол защиты цифрового контента).

• При подключении по интерфейсам HDMI/DVI разрешение ЖК-телевизора устанавливается автоматически.

• Устройства, оснащенные DVI-видеовыходом, не передают аудиосигнал по интерфейсу DVI.

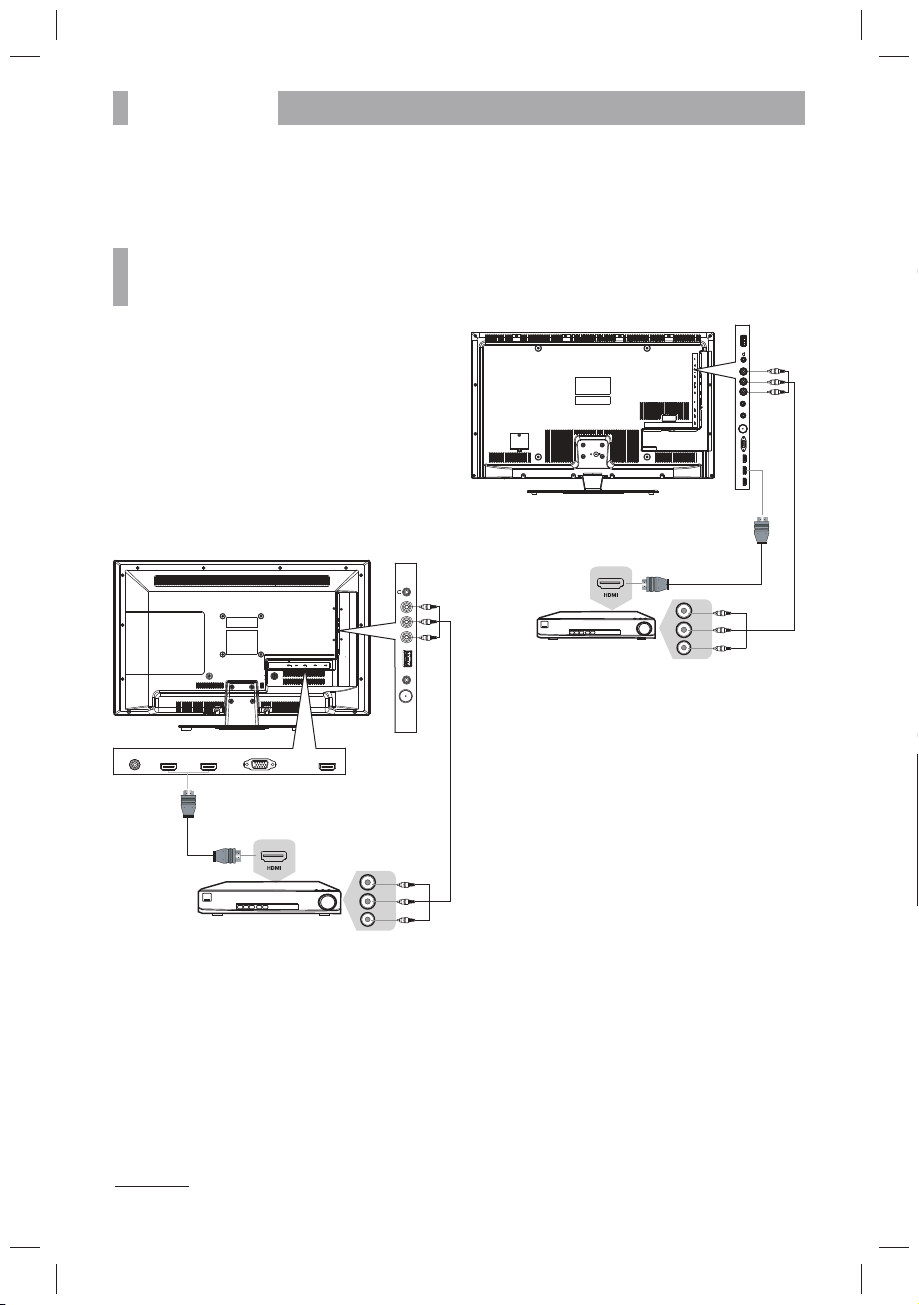

1. Если устройство оснащено интерфейсом HDMI,

подключение осуществляется с помощью HDMI-кабеля. HDMI позволяет передавать аудио- и видеосигналы по одному кабелю.

2. Если устройство оснащено DVI-

подключение к разъему HDMI осуществляется при помощи переходника HDMI-DVI (не поставляется в комплекте). В этом случае аудиосигнал на телевизор поступать не будет.

видеовыходом,

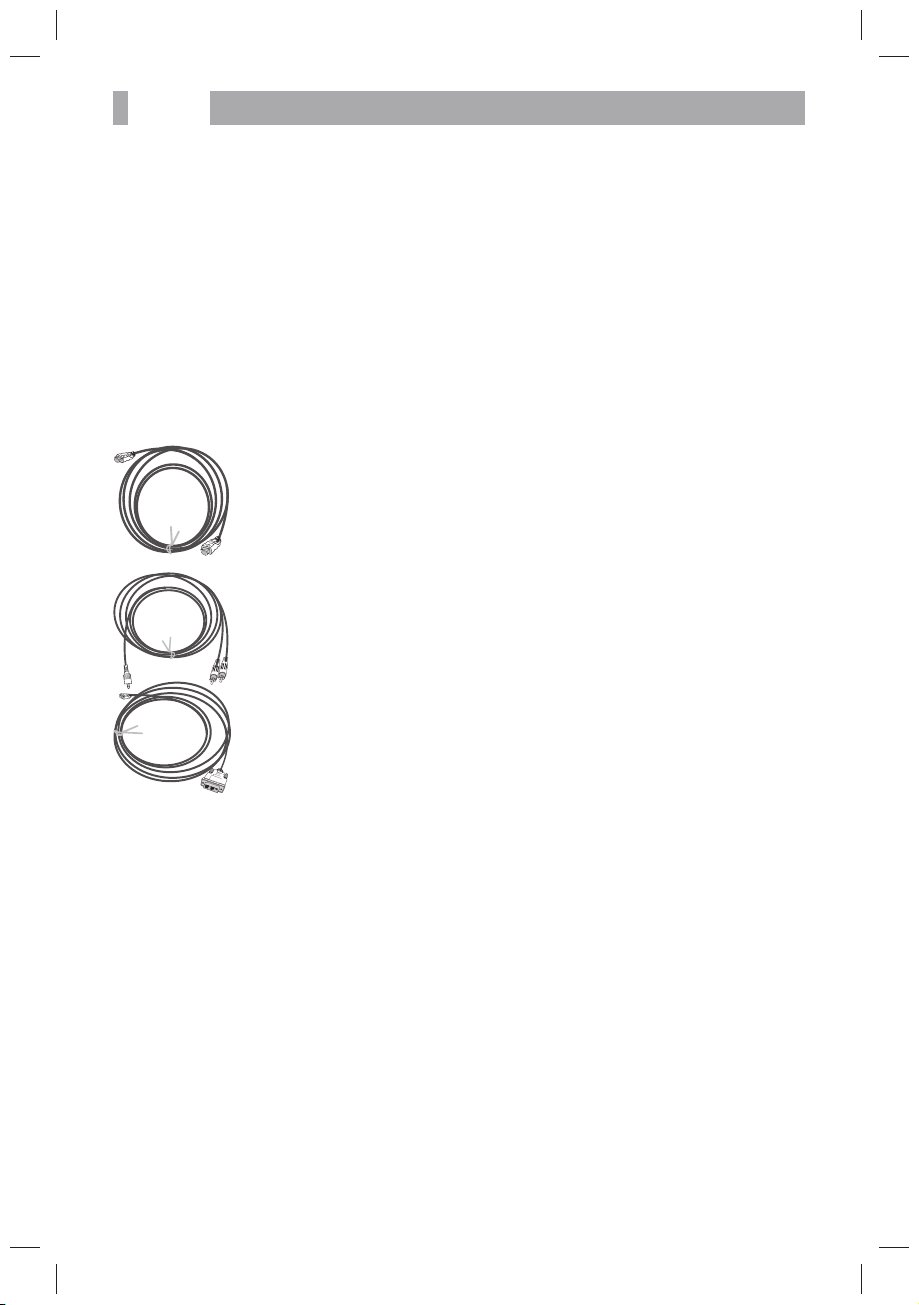

Образцы кабелей

HDMI-кабель (не поставляется в комплекте)

Аналоговый аудиокабель (не поставляется в комплекте)

HDMI−DVI кабель (не поставляется в комплекте)

КРИТЕРИИ ОПРЕДЕЛЕНИЯ НЕИСПРАВНОСТИ ЖКМАТРИЦЫ ТЕЛЕВИЗОРА

Компания ВВК прилагает все усилия для создания высококачественных изделий, используя лучшие комплектующие части и подвергая изделия строгому выходному контролю качества. Ввиду особенностей используемых в ЖК-телевизорах технологий матрица телевизора, состоящая из нескольких миллионов отдельных элементов, создающих изображение, иногда может иметь отдельные дефекты на уровне таких элементов. Телевизор, ЖК-матрица которого неисправна или заменен в течение гарантийного срока, установленного на изделие в соответствии с гарантийными обязательствами Изготовителя, при этом после ремонта или замены ЖК-матрица телевизора будет соответствовать нижеуказанным критериям.

При принятии решения о неисправности ЖК-матрицы телевизора компания ВВК руководствуется следующим:

• Дефектная точка – это неработающая точка на экране одного

из цветов (красного, зеленого или синего),

составляющих пиксель изображения;

• Дефект точки может проявляться в виде яркой (постоянно светящейся) или темной (постоянно не светящейся) точки;

• Смежная пара дефектных точек – это две одинаковые (две яркие или две темные) дефектные точки, расстояние

между которыми менее или равняется 15 мм;

Неисправной считается ЖК-матрица

• имеет более 5 ярких или более 5 темных точек;

• имеет более 2 пар смежных дефектных точек;

• имеет дефектные строки или полосы.

Телевизор, ЖК-матрица которого не выходит за пределы нижеуказанных критериев, считается исправным. Для точной диагностики неисправности ЖК-матрицы необходимы специальные условия, тестовые сигналы и специальное оборудование, поэтому проверку качества ЖК-матрицы телевизора может произвести только уполномоченный сервисный центр.

, будет отремонтирован

телевизора, если:

Page 18

ПРОЧЕЕ 16

ПОИСК НЕИСПРАВНОСТЕЙ

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться в сервис-центр.

Признак неисправности Действия по устранению неисправности

ЖК-телевизор не включается, индикатор питания не горит.

Изображение мерцает, нестабильно или присутствуют помехи.

Нет звука.• Проверьте правильность подключения аудиокабеля к соответствующему разъему.

Звуковые помехи.• Уберите от ЖК-телевизора все близко расположенные источники радиочастотного излучения.

Пульт дистанционного управления не работает.

Искажение звука.

• Проверьте надежность подключения кабеля электропитания.

• Проверьте правильность подключения видеокабеля к соответствующему разъему.

• Проверьте, соответствует ли входящий сигнал требованиям данного устройства.

• Проверьте правильность подключения антенны.

• Проверьте текущий уровень громкости.

• Нажмите клавишу MUTE на пульте ДУ. Возможно, данная функция была активирована

• Направляйте пульт ДУ точно на сенсор ЖК-телевизора с расстояния не более 5 метров.

• Проверьте работоспособность батареек, при необходимости замените их.

• Проверьте, не загрязнен ли передатчик пульта управления или сенсор ЖК-телевизора находятся ли между ними какие-либо препятствия.

•

Высокий уровень громкости. Уменьшите громкость.

ранее.

и не

ПОЛЕЗНЫЕ ПРИМЕЧАНИЯ

• Чтобы продлить срок службы вашего телевизора, делайте паузы не менее 30 секунд между выключением и повторным включением телевизора.

• Отключайте электропитание телевизора после завершения работы.

•

Используйте источники питания номинального напряжения,

иначе телевизор не будет работать или будет поврежден.

Для корректного отображения информации с носителей, воспроизводимых на встроенном HD-медиаплеере, соблюдайте ограничения при записи файлов. На одном носителе не рекомендуется создавать более 160 папок и записывать более 600 файлов в одну папку. Допустимая глубина вложений – не более 4 уровней.

Тип файлов Ограничения

Фотографии Объем не больше 4 МБ

Аудиофайлы Битрейт не больше 256 кбит/с

Видеофайлы Битрейт не больше 2 Мбит/с

Разрешение до 720х480 (NTSC): 30 кадров/с Разрешение до 720х576 (PAL): 25 кадров/с

Page 19

ПРОЧЕЕ 17

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей Модель LEM1996

Диагональ (см) 47555874

Тип TFT

Класс II (ISO 13406-2)

Соотношение сторон 16:9

Угол обзора по горизонтали/ вертикали (°)

Максимальное разрешение 1366x768 1920х1080 1366x768

Время отклика (мс) 5 9,5

Яркость (Кд/м

Контрастность 1000:1 3000:1

Число цветов (млн) 16,7

Входы Видео Композитный 1

Аудио Стереофонический 1

Другие RF (75 Ом тип IEC) 1

Выходы Аудио Для подключения

Системы цветности

Поддерживаемые разрешения

Энергопотребление Входное напряжение (В, Гц ) ~100-240, 50/60

Класс защиты от поражения электрическим током II

Температурные требования

Требования к влажности

Размеры устройства (мм)

Вес устройства (кг) С подставкой 2,9 3,9 3,6 6,7

Размер для настенного крепления VESA (мм) 75x75 100x100

Видеовходы PAL, SECAM

Видеовходы VGA 1366x768 1920х1080 1366x768

Потребляемая мощность (Вт)28303640

Эксплуатация (°, С) +5…+35

Хранение и транспортировка (°,

Эксплуатация (%) 15-65 (нет конденсата)

Хранение и транспортировка (%)

С подставкой 444x306x130 512x344x130 547x364x130

Без подставки 444x278x48,5 512x316x48,5 547x336x48,5 670x406x53

) 250 250

HDMI 2 3

VGA/PC 1

РС Audio 1

USB2.0-порт 1

наушников

Цифровой коаксиальный 1

HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

LEM1997

170x160 176x176

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p; YUV/60 Гц 480i 480p 720p 1080i 1080p

С) -20...+45

LEM2296F LEM2297F

LEM2493F LEM2494F LEM2495F LEM2496F LEM2497F

LEM2993 LEM2994 LEM2995 LEM2996 LEM2997

670x443x175

Page 20

ПРОЧЕЕ 18

Дисплей Модель LEM3297 LEM3297F LEM4097F

Диагональ (см) 81 81 100

Тип TFT

Класс II (ISO 13406-2)

Соотношение сторон 16:9

Угол обзора по горизонтали/ вертикали (°)

Максимальное разрешение 1366х768 1920х1080 1920х1080

Время отклика (мс) 6,5 8 8

Яркость (Кд/м

Контрастность 1500:1 4000:1 4000:1

Число цветов (млн) 16,7

Входы Видео Композитный 1

Аудио Стереофонический 1

Другие RF (75 Ом тип IEC) 1

Выходы Аудио Для подключения

Системы цветности ТВ-тюнер PAL, SECAM

Видеовходы PAL, SECAM, NTSC 3.58, NTSC 4.43, PAL60

Системы звука ТВ-тюнер DK, I, BG

Поддерживаемые разрешения

Энергопотребление Входное напряжение (В, Гц) ~100-240, 50/60

Класс защиты от поражения электрическим током II

Температурные требования

Требования к влажности

Размер устройства (мм)

Вес устройства (кг) С подставкой 8,3 8,4 14

Размер для настенного крепления VESA (мм) 200x100 400x400

Видеовходы VGA 1366х768х60 1920х1080х60

Потребляемая мощность (Вт)40 40 75

Эксплуатация (°, С) +5…+35

Хранение и транспортировка (°, С) -20...+45

Эксплуатация (%) 10-80 (нет конденсата)

Хранение и транспортировка (%) 5-95 (нет конденсата)

С подставкой 739x450x51 739x450x51 893x538x45

Без подставки 739x488x175 739x488x175

) 300 350 350

HDMI 3

VGA/PC 1

РС Audio 1

USB2.0-порт 1

наушников

Коаксиальный 1

HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

176x176 178x178

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p; YUV/60 Гц 480i 480p 720p 1080i 1080p

893x560x213

• Мы постоянно улучшаем качество нашей продукции,

поэтому дизайн, функциональное оснащение, комплектация и технические характеристики изделия могут быть изменены без предварительного

уведомления.

Page 21

ПРОЧЕЕ 19

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

BBK выражает вам огромную признательность за ваш выбор. Мы сделали все возможное, чтобы данное изделие удовлетворяло вашим запросам, а качество соответствовало лучшим мировым образцам. В случае если ваше изделие марки BBK будет нуждаться в техническом обслуживании, просим вас обращаться в один из Уполномоченных Сервисных Центров (далее – УСЦ). С полным списком УСЦ и адресами вы можете ознакомиться на сайте www.bbk. ru, а также позвонив по номеру бесплатного телефона Единого информационного центра (номера телефонов соответствующих стран напечатаны на обложке инструкции). В случае возникновения вопросов или проблем, связанных с продукцией BBK, просим вас обращаться в письменном виде по адресу: Россия, 125315, г. Москва, а/я 33, либо по

электронной почте [email protected].

Условия Гарантийных обязательств

1. Гарантийные обязательства, предоставляемые УСЦ, распространяются только на модели, предназначенные для производства или поставок и реализации на территории страны, где предоставляется гарантийное обслуживание, приобретенные в этой стране, прошедшие сертификацию на соответствие стандартам этой страны, а также маркированные официальными знаками соответствия.

2. Изготовитель устанавливает на свои изделия следующие сроки службы и гарантийные сроки:

Название продукта Срок службы,

ЖК-телевизоры, в т.ч. со встроенным DVD-плеером, со встроенным медиаплеером

3. Гарантийные обязательства действуют в рамках законодательства о защите прав потребителей и регулируются законодательством страны, на территории которой они предоставл

ены, и только при условии использования изделия исключительно для личных, семейных или домашних нужд. Гарантийные обязательства не распространяются на случаи использования товаров в целях осуществления предпринимательской деятельности либо в связи с приобретением товаров в целях удовлетворения потребностей предприятий, учреждений, организаций.

4. Гарантийные обязательст

ва не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия. Для всех видов изделий:

• Соединительные кабели, антенны и переходники

для них, носители информации различных типов (аудио-, видеодиски, диски с программным обеспечением и драйверами, карты памяти), элементы питания.

• Чехлы, ремни, шнуры для переноски, монтажные

приспособления, инструмент, документацию, прилагаемую к изделию.

5. Гарантия не распространяется на недостатки, возникшие в изделии вследствие нарушения потребителем правил использования, хранения или транспортировки товара, действий третьих лиц или непреодолимой силы, включая, но не ограничиваясь следующими случаями:

• Если недостаток товара явился следствием небрежного

обращения, применения товара не по назначению, нарушения условий и правил эксплуатации, изложенных в инструкции по эксплуатации, в том числе вследствие воздействия высоких или низких температур, высокой влажности или запыленности, несоответствия

их точными

месяцев с даты выпуска

48 12

Гарантийный срок, месяцев со дня покупки

Государственным стандартам параметров питающих, телекоммуникационных и кабельных сетей, попадания внутрь корпуса жидкости, насекомых и других посторонних предметов, веществ, а также длительного использования изделия в предельных режимах его работы.

• Если недостаток товара явился следствием несанкциони

рованного тестирования товара или попыток внесения любых изменений в его конструкцию или его программное обеспечение, в том числе ремонта или технического обслуживания в неуполномоченной ремонтной организации.

• Если недостаток товара явился следствием использования нестандартных (нетиповых) и (или) некачественных принадлежностей, аксессуаров, запасных частей, элементов питания, носителей информации различных типов или нестандартных

(нетиповых

) форматов информации.

• Если недостаток товара связан с его применением совместно с дополнительным оборудованием (аксессуарами), отличным от дополнительного

оборудования, рекомендованного к применению с данным товаром. Производитель не несет ответственность за качество дополнительного оборудования (аксессуаров), произведенного третьими лицами, за качество работы своих изделий совместно с таким оборудованием, а также за качество

работы дополнительного оборудования BBK совместно с изделиями других производителей.

• Если недостаток товара проявляется в случае неудовлетворительной работы сетей связи, теле- или радиовещания, вследствие недостаточной емкости или пропускной способност

и сети, мощности радиосигнала, эксплуатации товара в зоне со сложной помеховой ситуацией, на границе или вне зоны устойчивого приема радиосигнала сети связи, теле- или радиовещания, в том числе из-за особенностей ландшафта местности и ее застройки.

6. Недостатки товара, обнаруженные в период срока службы, устраняются уполномоченными на это ремонтными организациями (УСЦ). В течение гарантийного срока устранение недостатков производится бесплатно при предъявлении оригинала заполненного гарантийного талона и документов, подтверждающих факт и дату заключения договора розничной купли-продажи (товарный, кассовый чек и т. п.). В случае отсутствия указанных документов

гарантийный срок исчисляется со дня

изготовления товара. При этом следует учитывать:

• Настройка и установка (сборка, подключение и т. п.)

изделия, описанная в документации, прилагаемой к нему, не входит в объем гарантийных обязательств и могут быть выполнены как самим пользователем, так и специалистами большинства уполномоченных сервисных центров соответствующего профиля на платной основе.

•

Работы по техническому обслуживанию изделий (чистка и смазка приводов для считывания информации

с носителей различных типов, чистка и смазка движущихся частей, замена расходных материалов и принадлежностей и т. п.) производятся на платной основе.

7. Изготовитель не несет ответственности за возможный вред, пр

ямо или косвенно нанесенный своей продукцией людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, хранения, транспортировки или установки изделия; умышленных или неосторожных действий потребителя или третьих лиц.

Page 22

ПРОЧЕЕ 20

8. Ни при каких обстоятельствах Изготовитель не несет ответственности за какой-либо особый, случайный, прямой или косвенный ущерб или убытки, включая, но не ограничиваясь перечисленным, упущенную выгоду, утрату или невозможность использования информации или данных, расходы по восстановлению информации или данных, убытки, вызванные перерывами в коммерческой, производственной или иной деятельности, возникающие в связи с использованием или невозможностью использования изделия или информации, хранящейся в нем или на сменном носителе, используемом совместно с данным изделием.

9. Изготовитель гарантирует корректную работу изделия только с теми форматами (версиями) носителей и данных, которые прямо указаны в инструкции пользователя для данного изделия. Изготовитель не гарантирует возможность работы изделия с форматами (версиями) носителей и данных, которые могут появиться в будущем. Изготовитель не гарантирует возможность полноценной работы изделия с носителями информации, запись

или изготовление которых была осуществлена не в заводских условиях, или с нарушениями технологии, или на устройствах других производителей аудио-, видеотехники, или с нарушением действующего законодательства в области охраны авторских и смежных прав, защиты информации и других законных прав собственников, включая, но не ограничиваясь следующими случаями:

• использование носителей плохого качества может

приводить к невозможности выполнения записи или воспроизведения, к потере записанных или отредактированных материалов или к повреждению изделия;

• при использовании многослойных носителей информации

может наблюдаться кратковременное искажение изображения и звука при переключении между слоями;

• воспроизведение записываемых и перезаписываемых

носителей в некоторых случаях может оказаться невозможным из-за условий выполнения их записи.

• диск, записанный на другом устройстве, сессия записи

которого не была закрыта, не может воспроизводиться или использоваться для записи или редактирования при помощи данного изделия.

• диск, записанный при помощи данного изделия (если

оно имеет такую функцию), может н

е воспроизводиться

на другом устройстве.

Использование изделия по истечении срока службы

1. Срок службы, установл изделия, действует только при условии использования

енный Изготовителем для данного

изделия исключительно для личных, семейных или домашних нужд, а также соблюдении потребителем правил эксплуатации, хранения и транспортировки изделия. При условии аккуратного обращения с изделием и соблюдения правил эксплуатации фактический срок службы может превышать срок службы, установленный Изготовителем.

2. По окончании срока службы изделия вам необходимо обратиться в Уполномоченный сервисный центр для проведения профилактического обслуживания изделия и определения его пригодности к дальнейшей эксплуатации. Работы по профилактическому обслуживанию изделий и его диагностике выполняются сервисными центрами на платной основе.

3. Изготовитель не рекомендует продолжать эксплуатацию изделия по окончании его профилактического обслуживания в Уполномоченном сервисном центре, т. к. в этом случае изделие может представлять опасность для жизни, здоровья или имущества потребителя.

срока службы без проведения

Утилизация изделия

После окончания срока службы изделия его нельзя выбрасывать вместе с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством. Обеспечивая правильную утилизацию данного продукта, вы помогаете сберечь природные ресурсы и

предотвращаете ущерб для окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения. Более подробную информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах или на предприятии по вывозу бытового мусора.

Дата производства

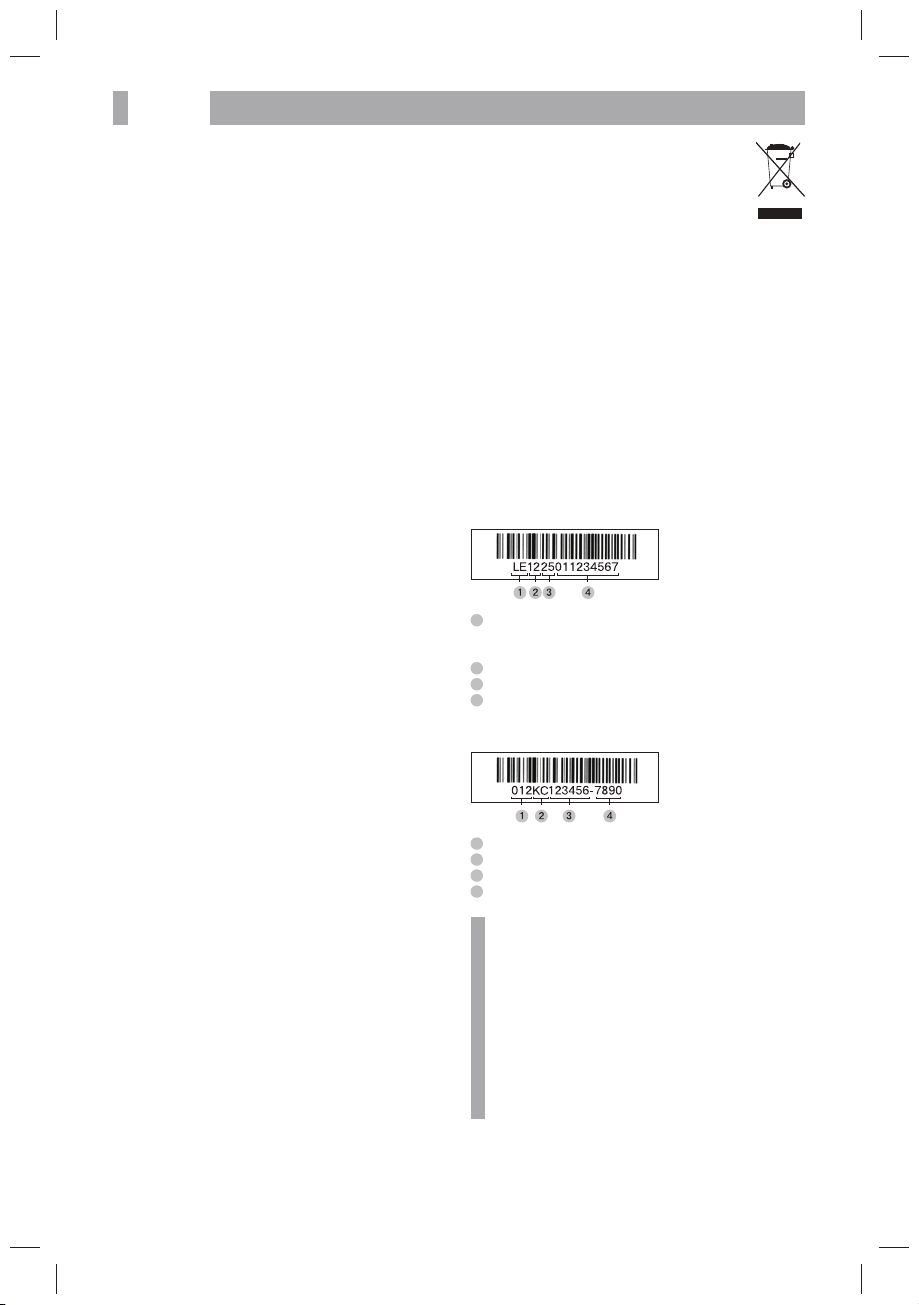

Каждому изделию присваивается уникальный серийный номер в виде буквенно-цифрового ряда и дублируется штрих-кодом, который содержит следующую информацию: название товарной группы, дату производства, порядковый номер изделия. Серийный номер располагается на задней панели продукта, на упаковке и в гарантийном талоне.

Для товара, изготовленного в Китае:

Первые две буквы – соответствие товарной группе

(LED ЖК-телевизор со встроенным цифровым ТВ-тюнером – LЕ)

Первые две цифры – год производства

Вторые две цифры – неделя производства

Последние цифры – порядковый номер изделия

Для товара, изготовленного в России:

Первые цифры – год и месяц производства

Первые две буквы – код производителя

Вторые шесть цифр – порядковый номер изделия

Последние цифры – код модели

ВНИМАНИЕ! Во избежание недоразумений

убедительно просим вас внимательно изучить Руководство по эксплуатации изделия и условия гарантийных обязательств, проверить правильность заполнения гарантийного талона. Гарантийный талон действителен только при наличии правильно и четко указанных: модели, серийного номера изделия, даты покупки, четких печатей фирмы-продавца, подписи покупателя. Серийный номер и модель изделия должны соответствовать указанным

в гарантийном талоне. При нарушении этих условий, а также в случае, когда данные, указанные в гарантийном талоне, изменены или стерты, талон признается недействительным.

Page 23

ИНФОРМАЦИЯ О СЕРТИФИКАТЕ СООТВЕТСТВИЯ 21

Товар сертифицирован на территории России органом по сертификации электрооборудования и медицинских изделий: РОСС RU.0001.11МО04 ООО «ТЕСТСЕРТИФИКО» 107023, г. Москва, ул. Б. Семеновская, д. 40.

При отсутствии копии нового сертификата в коробке спрашивайте копию у продавца.

Товар соответствует требованиям нормативных документов: ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005), ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005), ГОСТ Р 51318.13-2006 (СИСПР 13:2006), ГОСТ Р МЭК 60065-2009, СТБ ЕН 55020-2005.

№ сертификата: RU C-RU.MO04.B.00158 Срок действия: с 26.09.2012 по 25.09.2015 Изготовитель: ООО «Альфа Строй Комплект». 236009, г. Калининград, ул. 4-я Большая Окружная, д. 102.

Page 24

ДЛЯ ЗАМЕТОК 22

Page 25

Единый информационный центр обеспечивает полную информационную поддержку деятельности СНГ и Балтии. Профессиональные операторы быстро ответят на любой интересующий

вас вопрос. Вы можете обращаться

компании в России, странах

в единый центр по вопросам сервисного сопровождения, для рекомендаций специалистов по настройке и подключению, для информирования о местах продаж, с вопросами о рекламных акциях и розыгрышах, проводимых компанией, а также с любыми другими вопросами о деятельности компании на территории России, стран СНГ и Балтии. Есть

вопросы?

Звоните - мы поможем!

Единый информационный центр (бесплатные звонки со стационарных телефонов):

Беларусь – 8 (820) 007-311-11 Казахстан – 8 (800) 080-45-67 Молдова – 0 (800) 61-007 Россия – 8 (800) 200-400-8 (бесплатные звонки со стационарных и мобильных телефонов) Украина – 0 (800) 304-222-0

Время работы единого информационного центра:

Пн-Пт с 9:00 до 20:00 (по московскому времени). Сб-Вс – выходные дни. В дни государственных праздников информационный центр не работает.

Настоящая инструкция является

объектом охраны в соответствии с международным и российским законодательством об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование и распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско-правовой ответственности, а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной ответственности в соответствии со статьей 7.12

Контактная информация:

1. Изготовлено: ООО «Альфа Строй Комплект», 236009, Россия, г. Калининград, ул. 4-я Большая Окружная, д. 102.

ТУ 6581-002-78641958-2012

2. Организация, уполномоченная на принятие и удовлетворение требований потребителей в отношении товара

ненадлежащего качества, – ООО «Сервисный центр ВВК», 109202, Москва, шоссе Фрезер, д. 17А, стр. 1А.

КоАП РФ (ст. 150.4 КоАП в старой редакции).

BBK ELECTRONICS LTD. СДЕЛАНО В

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

РОССИИ

Заполняется сервисным центром Заповнюється сервісним центром

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

V4.0

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Заполняется сервисным центром Заповнюється сервісним центром

печать сервисного центра

печатка сервісного центру

печать сервисного центра

печатка сервісного центру

печать сервисного центра

печатка сервісного центру

Page 26

ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТІЙНИЙ ТАЛОН

ГАРАНТИЯ

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ГАРАНТІЯ

ИЗДЕЛИЕ

вирiб

МОДЕЛЬ

модель

СЕРИЙНЫЙ НОМЕР

серiйний номер

ДАТА ПРОДАЖИ

дата продажу

ФИРМА-ПРОДАВЕЦ

фiрма-продавець

АДРЕС ФИРМЫ-ПРОДАВЦА

адрес фiрми-продавца

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

телефон фiрми-продавца

С УСЛОВИЯМИ ГАРАНТИИ ОЗНАКОМЛЕН З УМОВАМИ ГАРАНТІЇ ОЗНАЙОМЛЕНИЙ

ВНИМАНИЕ! УВАГА!

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

Пожалуйста, потребуйте от продавца полностью заполнить гарантийный талон, включая отрывные корешки внутри. Будь ласка, вимагайте від продавця повністю заповнити гарантійний талон, включаючи відривні корінці всередині.

ПОДПИСЬ ПОКУПАТЕЛЯ ПІДПИС ПОКУПЦЯ

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца печатка або штамп продавця

СВЕДЕНИЯ ОБ УСТАНОВКЕ ИЗДЕЛИЯ ВІДОМОСТІ ПРО ВСТАНОВЛЕННЯ ВИРОБУ

Фирма-установщик Фірма-встановлювач

Номер сертификата Номер сертифікату

Дата установки Дата встановлення

Мастер Майстер

Page 27

Page 28
