BBK LEM2685DTG User manual

LEM1968DT
LEM1981DT
LEM2281FDT
LEM2481FDT
LEM2681FDT
LEM3281FDT

LEM2682DT
LEM3282DT
LEM2285FDTG
LEM2485FDTG
LEM2685FDTG
LEM3285FDTG
LEM2685DTG

LEM2287FDT
LEM2487FDT
LEM2687FDT
LEM3287FDT
LEM1988DT
LEM2288FDT
LEM2488FDT

LED ЖК-ТЕЛЕВИЗОРЫ
СО ВСТРОЕННЫМ ЦИФРОВЫМ
ТВ-ТЮНЕРОМ

(телевизоры с жидкокристаллическим экраном
со встроенным цифровым ТВ-тюнером)

Руководство по эксплуатации
с гарантийным талоном

прочитайте внимательно перед эксплуатацией

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности .......................1

ОБЗОР УСТРОЙСТВА

Цифровой DVB-T тюнер ............................................2

Особенности .............................................................2

Комплектация ............................................................2

Установка ...................................................................3

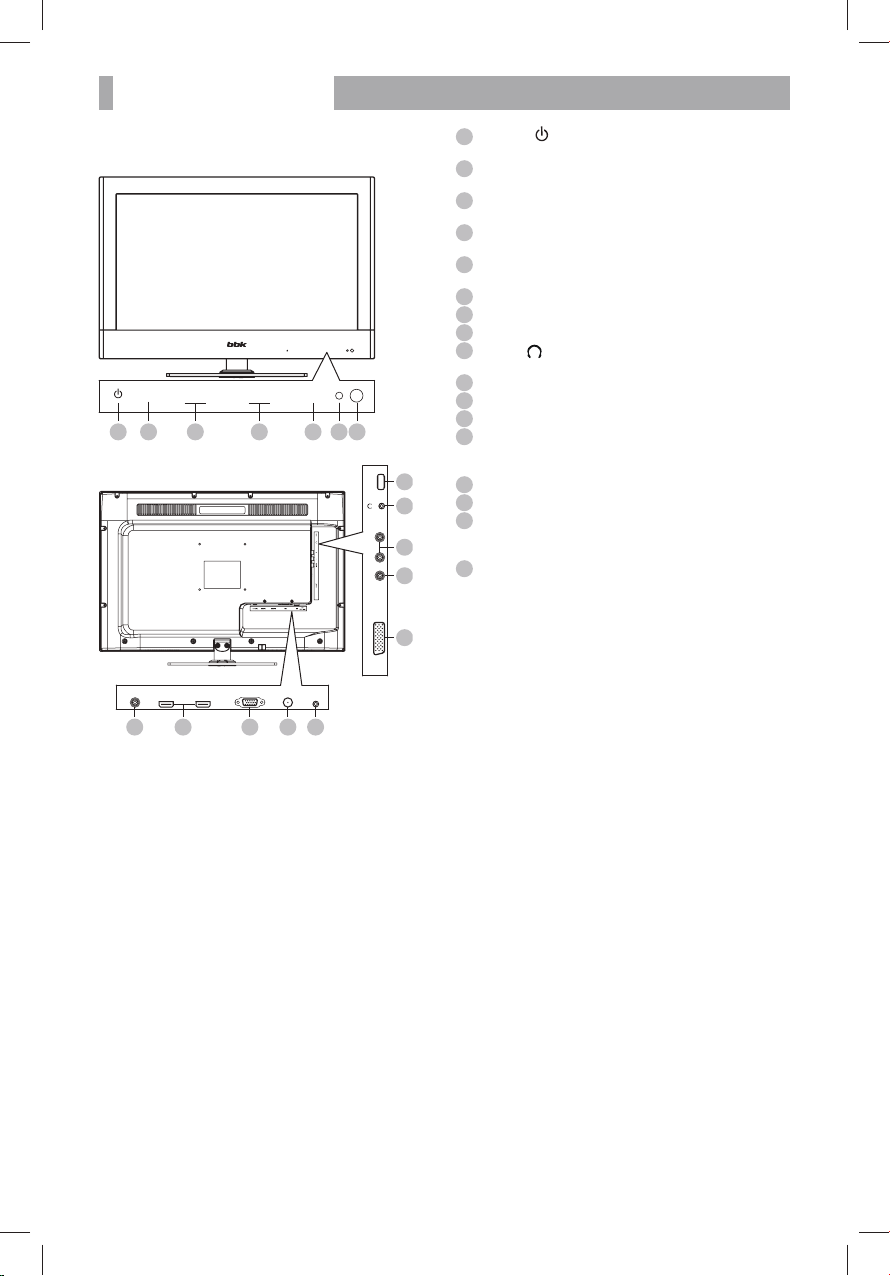

Общий вид панелей управления ..............................4

Пульт дистанционного управления .........................8

Установка батареек в пульт

дистанционного управления ...................................9

Использование пульта дистанционного

управления ...............................................................9

ПОДКЛЮЧЕНИЕ

Подключение ТВ-антенны и устройств

по HDMI- и VGA-интерфейсам ..............................10

Подключение к DVD-плееру/видеомагнитофону
Подключение к спутниковым ресиверам и

цифровым телевизионным тюнерам .....................13

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор источника сигнала ......................................15

Регулировка громкости ..........................................15

Временное отключение громкости .......................15

Переключение настроенных каналов ....................15

Вывод информации о текущем источнике

сигнала ...................................................................15

EPG ..........................................................................15

Телетекст .................................................................16

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Приветствие ............................................................17

Использование меню .............................................17

Канал .......................................................................17

Изображение ..........................................................18

Звук .........................................................................18

Время ......................................................................18

Настройка ................................................................18

Функция PVR ...........................................................19

Функция Таймшифт .................................................20

Блокировка ..............................................................20

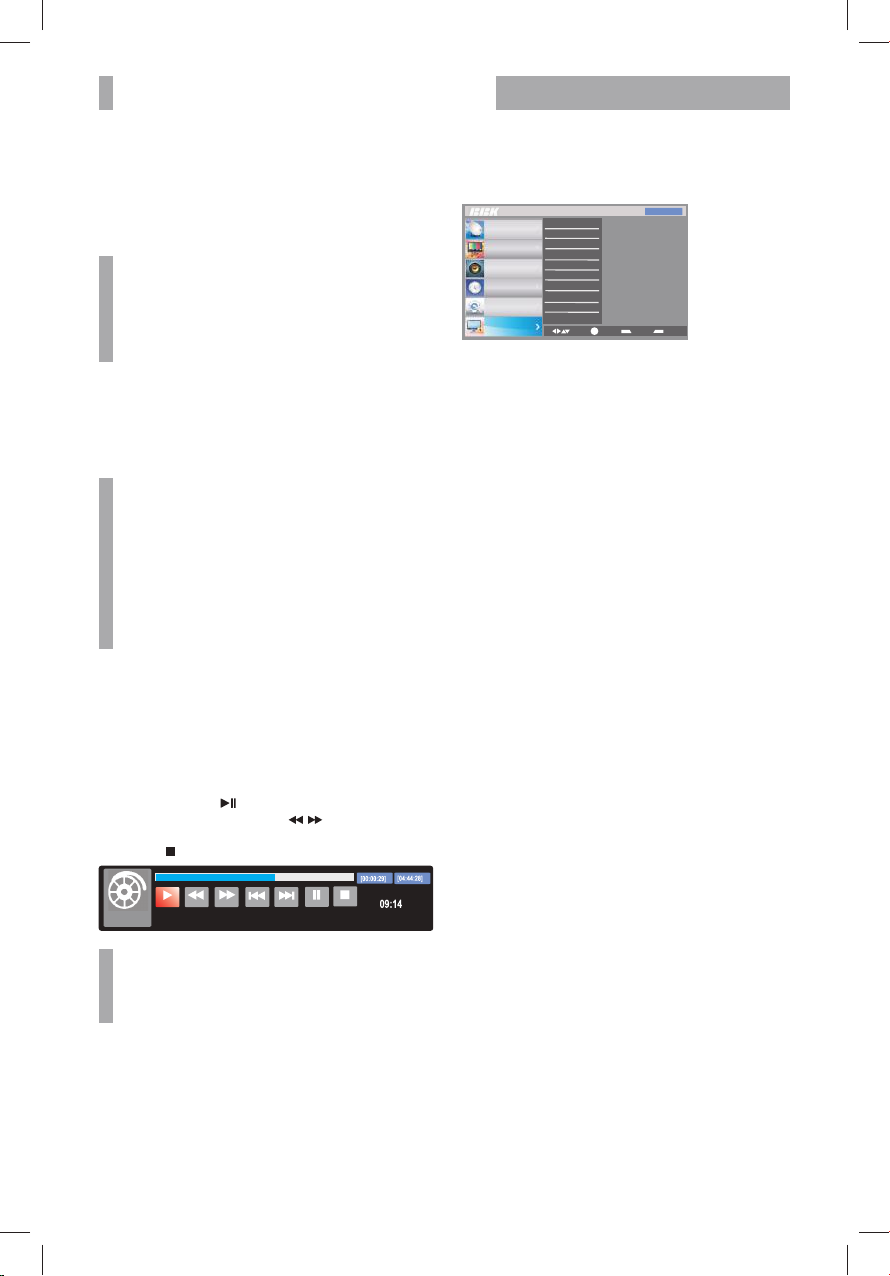

HD-МЕДИАПЛЕЕР

Приложение ............................................................21

Технические характеристики встроенного

HD-медиаплеера ....................................................21

ПРОЧЕЕ

HDMI .......................................................................22

Критерии определения неисправности

ЖК-матрицы телевизора ........................................22

Технические характеристики ..................................23

Поиск неисправностей ..........................................28

Сервисное обслуживание .....................................29

....11

ВВЕДЕНИЕ 1

ИНСТРУКЦИЯ ПО МЕРАМ
БЕЗОПАСНОСТИ

Символ опасности

Напоминание пользователю о высоком
напряжении.

Символ предупреждения

Напоминание пользователю о проведении
всех действий в соответствии
с инструкцией.

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ
УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ
УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИЮ
ЕГО В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.

ПРЕДУПРЕЖДЕНИЯ:

• Перед использованием устройства внимательно
ознакомьтесь с настоящим руководством. Сохраните
его для использования в будущем.

• Никогда самостоятельно не вскрывайте устройство
и внешний блок питания, это может стать причиной
поражения электрическим током, привести к выходу
устройства из строя и аннулирует гарантийные
обязательства производителя. Для ремонта
и технического обслуживания обращайтесь только
к квалифицированным специалистам.

• Для электропитания устройства используйте
электросеть с надлежащими характеристиками.

• Подключайте устройство только к предназначенным
для этого аудиовидеокомпонентам
и предназначенными для этого соединительными
кабелями.

• Не подвергайте устройство воздействию прямых
солнечных лучей, низких и высоких температур,
повышенной влажности. Избегайте резких перепадов
температуры и влажности. При перемещении
устройства из прохладного помещения в теплое и
наоборот распакуйте устройство перед началом
эксплуатации и подождите 1–2 часа, не включая его.

• Не устанавливайте на устройство посторонние
предметы. Оберегайте устройство от ударов,
падений, вибрации и иных механических
воздействий. Помните – экран устройства хрупок
и может быть поврежден даже незначительным
усилием.

• Не закрывайте вентиляционные отверстия
на задней панели устройства и не устанавливайте его
в местах, где нормальное охлаждение устройства
во время работы невозможно. Рекомендуем
оставлять не менее 10 см свободного пространства
вокруг устройства для лучшей вентиляции.

• Устанавливайте устройство только на твердой
ровной поверхности, используйте подставку и
набор крепежных элементов, входящих в комплект

поставки. При установке на вращающемся
основании или кронштейне следите, чтобы кабель
питания не натягивался и оставался свободен
для доступа на случай необходимости быстрого
отключения кабеля питания от сети электропитания.
Штепсельная вилка должна оставаться
легкодоступной на случай необходимости быстрого
отключения от сети электропитания.

• При монтаже устройства на стену используйте только
специальные крепления и кронштейны, учитывая вес
и размер устройства, во избежание получения травм
и повреждения устройства. В случае необходимости
обратитесь к квалифицированным специалистам.

• Не используйте при чистке устройства абразивные
материалы и органические соединения (алкоголь,
бензин и т.д.). Для чистки корпуса устройства
допускается использование небольшого количества
нейтрального моющего средства, для чистки экрана
используйте сухую мягкую ткань или специальные
салфетки, предназначенные для LCD-мониторов.

• Отключайте устройство от сети электропитания
и от кабеля телевизионной антенны, если не
собираетесь пользоваться им длительное время, или
перед грозой. Не прикасаться во время грозы
к устройству, сетевому шнуру или кабелю антенны!

• Вынимайте батарейки из пульта дистанционного
управления, если не собираетесь пользоваться
им длительное время.

• Просмотр телепередач рекомендуется проводить
при положении регулятора громкости телевизора
не более 1/2 от максимального уровня. Длительное
прослушивание на более высоком уровне
громкости может привести к ухудшению слуха, а на
максимальной – к выходу из строя громкоговорителя.

• Если в течение длительного времени изображение
на экране телевизора остается неподвижным, то на
матрице могут возникнуть остаточные изображения,
т.н. «эффект статичных изображений».

• Использование телевизора предполагает
просмотр постоянно меняющегося изображения,
занимающего всю площадь экрана.

Все иллюстрации, приведенные в данной
инструкции, являются схематическими
изображениями объектов и могут отличаться
от их реального внешнего вида.

ОБЗОР УСТРОЙСТВА 2

LED ЖК-телевизор со встроенным цифровым
ТВ-тюнером — это электронное устройство
для приема и отображения изображения и звука,
передаваемых по беспроводным каналам, и сигналов
от устройств воспроизведения видеосигнала,
со встроенным мультиформатным медиаплеером.
Устройство предназначено для личных,
семейных, домашних и иных нужд, не связанных
с осуществлением предпринимательской деятельности.

ЦИФРОВОЙ DVB-T ТЮНЕР

Ваш телевизор оснащен цифровым DVB-T тюнером,
позволяющим принимать передачи эфирного наземного
цифрового телевидения и радио. DVB-T тюнер декодирует
цифровые сигналы в форматах MPEG-2 и MPEG-4.
Телевизионные каналы и радиостанции, передаваемые
в одном частотном радиоканале, сформированы в
мультиплекс. В состав мультиплекса могут входить как
общегосударственные, так и региональные каналы.
Телевизор обладает функцией PVR – цифровой
видеозаписи. Это позволяет записывать
телевизионные программы, в том числе установив
таймер записи на нужное время, и использовать
функцию Таймшифт – включение паузы во время
эфира. PVR дает возможность просмотреть
в удобное время не только записанные телевизионные
передачи, но и видеофайлы и фотографии, а также
слушать музыку. Для работы функции PVR необходимо
подключить к телевизору USB-носитель.
Прием сигналов цифрового телевидения и радио
возможен только при наличии передач в цифровом
стандарте DVB-T. Проверьте, что в вашем регионе
ведется цифровое вещание и место приема входит в
зону обслуживания передающего центра. Телевизор
обеспечивает прием сигналов только открытого,
некодированного цифрового вещания. Для приема
цифрового эфирного сигнала в зоне уверенного
приема вам понадобится антенна дециметрового (ДМВ)
диапазона. Выбор антенны зависит от условий приема,
расположенных вокруг зданий, рельефа местности и т.п.
Необходимо применять эффективные комнатные антенны
с усилителем либо использовать наружные антенны.
Из-за большей высоты размещения и больших размеров
использование наружных антенн всегда предпочтительнее
комнатных. Для правильного выбора антенны можно
обратиться за помощью в офис передающей компании
цифрового телевидения вашего региона. Существующую
антенну, на которую ведется прием дециметровых
каналов аналогового эфирного телевидения, можно
использовать и для приема сигналов цифрового вещания.
Обратите внимание, что коллективная антенна кабельного
телевидения для приема сигналов цифрового телевидения
может не подойти, поскольку сигнал в нее поступает с
районной телевизионной студии и эфирные сигналы
цифрового телевидения в кабельной сети отсутствуют.
Не является недостатком товара неудовлетворительное
качество приема сигнала цифрового вещания
в случае отсутствия достаточного уровня сигнала

в подключенном к телевизору антенном кабеле,
эксплуатации телевизора в зоне со сложной помеховой
ситуацией, на границе или вне зоны устойчивого
приема радиосигнала телевещания, в т.ч. из-за
особенностей ландшафта местности и ее застройки.

ОСОБЕННОСТИ

Оснащение

• Высококачественная цветная TFT-матрица
со светодиодной подсветкой

• Собственное разрешение матрицы 1366x7681,
1920х1080

• 2/32 цифровых аудио-, видеоинтерфейса HDMI

• Разъем VGA

• Компонентный YPbPr видеовход

3

• Аудиовход PC AUDIO

• Композитный видеовход

• Стереофонический аудиовход

• Видеовход SCART

• USB2.0-порт для воспроизведения HD-видео,
аудиофайлов и фотографий с внешних USB­совместимых устройств

• Русифицированное меню

• Функция записи PVR при приеме цифрового
телевидения.

• Совместимость с настенными креплениями
стандарта VESA

• Настройка цветовой температуры

• Регулировка тембра, баланса акустической системы

• Предустановленные настройки звука

Режим телевизора

• Чувствительный тюнер, обеспечивающий уверенный
прием аналоговых и цифровых каналов

• Функция автоматического и ручного поиска каналов

• Поддержка NICAM стерео

• Функция телетекста

• Регулировка яркости и контрастности,
предустановленные настройки изображения

• Современные методы шумоподавления

Режим монитора персонального компьютера

• Широкий диапазон поддерживаемых разрешений

• Регулировка частоты и фазы

КОМПЛЕКТАЦИЯ

ЖК-телевизор .......................................................... 1 шт.

Пульт дистанционного управления ......................... 1 шт.

Батарейка ААА ......................................................... 2 шт.

Подставка для телевизора ...................................... 1 шт.

Комплект крепежных элементов ............................ 1 шт.

Переходник YPbPr4 .................................................. 1 шт.

Отвертка4 ................................................................. 1 шт.

Руководство по эксплуатации

с гарантийным талоном .......................................... 1 шт.

1

Только для моделей LEM1968DT, LEM1981DT, LEM2682DT, LEM3282DT, LEM1988DT, LEM2685DTG.

2

Только для моделей LEM2687FDT и LEM3287FDT.

3

Кроме моделиLEM1968DT и моделей 88-й серии.

4

Только для моделей 87-й серии и LEM3281FDT.

ОБЗОР УСТРОЙСТВА 3

УСТАНОВКА

Для моделей 81-й и 82 серий

Для моделей 85-й серии

Для моделей 87-й серии

Для модели LEM1968DT и моделей 88-й серии

Для настольного размещения воспользуйтесь
настольной подставкой. Совместите подставку
с телевизором и зафиксируйте винтом, как показано
на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью
кронштейнов стандарта VESA.

ОБЗОР УСТРОЙСТВА 4

rS

10

11

12

13

14
15

16

17

18

AR

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Для моделей 81-й и 82 серий

Передняя панель телевизора*

1

2

ОРі кжшэор ч очшлт ѓ к очшжуь офуу фйф щх цжислуоў

1

Оук оржшфц цжзфэлйф цлмот ж/цлмот ж фмокжуоў

2

Боковая панель телевизора**

HDMI1HDMI2USB

HEADPHONE PC AUDIO

VG

F

YPbP

VIDEOLR

10 11 12 13

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем YPbPr

Компонентный видеовход.

Разъем VIDEO

Композитный видеовход.

Разъем SCART

1614 1715 18

Задняя панель телевизора***

CART

Нжк уў ў хжулсЌ шлслионфцж****

8653 7 94

USB2.0-порт для подключения внешних устройств

3

Разъем HDMI 2

4

Интерфейс для передачи сигнала высокой четкости.

Разъем HDMI 1

5

Интерфейс для передачи сигнала высокой
четкости.

Разъем для подключения наушников

6

Разъем PC AUDIO

7

Разъем для подключения внешнего источника
аудиосигнала.

Разъем VGA

8

Разъем для подключения к компьютеру.

Разъем RF

9

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения).

Разъем для поключения сетевого кабеля
Разъем YPbPr

Компонентный видеовход.

Разъем VIDEO

Композитный видеовход.

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем SCART.

*На рисунке схематично изображена панель модели LEM1981DT.
** Для моделей LEM1981DT, LEM2281FDT, LEM2481FDT, LEM2681FDT, LEM2682DT, LEM3281FDT, LEM3282DT.
*** Для моделей LEM1981DT, LEM2281FDT, LEM2481FDT, LEM2681FDT, LEM2682DT.
**** Для моделей LEM3281FDT и LEM3282DT.

ОБЗОР УСТРОЙСТВА 5

AR

10

11
12

13

14

rS

15

16

17

18

19
20

21

22

23

Для моделей 85-й серии

Передняя панель телевизора*

ИК-датчик системы дистанционного управления

1

Индикатор рабочего режима/режима ожидания

2

Боковая панель телевизора

3

4

5

HDMI1HDMI2USB

USB2.0-порт для подключения внешних устройств

8

Разъем HDMI 2

9

Интерфейс для передачи сигнала высокой
четкости.

Разъем HDMI 1

Интерфейс для передачи сигнала высокой

1

2

четкости.

Разъем для подключения наушников
Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

Разъем VGA

Разъем для подключения к компьютеру.

Разъем RF

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения).

YPbP

VIDEOLR

Боковая панель телевизора**

HEADPHONE PC AUDIO

Задняя панель телевизора***

CART

VG

F

1311108 12 149

6

7

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем YPbPr

Клавиша SOURCE

3

Выбор режима работы/источника сигнала.

Клавиша MENU

4

Открытие меню.

Клавиши CH + и CH -

5

Переключение настроенных телевизионных

Компонентный видеовход.

Разъем VIDEO

Композитный видеовход.

Разъем SCART

каналов/перемещение по пунктам меню.

Клавиши VOLUME + и VOLUME -

6

Клавиши регулировки громкости.

Клавиша STANDBY

7

Рабочий режим/режим ожидания.

Разъем для поключения сетевого кабеля
Разъем YPbPr

Компонентный видеовход.

Разъем VIDEO

Композитный видеовход.

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем SCART.

* На рисунке схематично изображена панель модели LEM2285FDTG.
** Для моделей LEM2285FDTG, LEM2485FDTG, LEM2685FDTG и LEM3285FDTG.
*** Для моделей LEM2285FDTG, LEM2485FDTG и LEM2685FDTG.
**** Для модели LEM3285FDTG.

15 16 17 18

Задняя панель телевизора****

2119 2220 23

ОБЗОР УСТРОЙСТВА 6

10

11

12

13

14
15

16
17

18

19

20

21

Для моделей 87-й серии

Передняя панель телевизора

YPbPr VIDEO

COAX

Боковая панель телевизора*

1411108 12 139

COMMON INTERFACE

LR

ANT

7

Клавиша SOURCE

1

Выбор режима работы/источника сигнала.

Клавиши CH+ и CH-

2

Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.

Клавиша MENU

3

Открытие меню.

Клавиши VOL+ и VOL-

4

Клавиши регулировки громкости.

Клавиша STANDBY

5

Рабочий режим/режим ожидания.

ИК-датчик системы дистанционного управления

6

Индикатор рабочего режима/режима ожидания

7

1

SOURCE

CH +

2

CH

-

MENU

3

VOL +

VOL -

4

1110 12 13 14 158 9

5

Разъем COAX

6

8

Цифровой коаксиальный аудиовыход.

Разъем для подключения наушников

9

Боковая панель телевизора**

COMMON INTERFACE

COAXYPbPr VIDEO LR ANT HDMI3

Разъем YPbPr

Компонентный видеовход.

Разъем VIDEO

Композитный видеовход.

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем ANT

Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного
телевидения).

CI-слот для подключения модуля условного доступа
Разъем HDMI 3

Интерфейс для передачи сигнала высокой четкости

Нижняя панель телевизора

191816 20 2117

USB

SCARTHDMI1 HDMI2

VGAPC AUDIO

USB2.0-порт для подключения внешних устройств
Разъем HDMI 1

Интерфейс для передачи сигнала высокой четкости.
Разъем HDMI 2
Интерфейс для передачи сигнала высокой четкости.

Разъем SCART
Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

Разъем VGA

Разъем для подключения к компьютеру.

* На рисунке схематично изображена панель моделей LEM2287FDT и LEM2487FDT.
** На рисунке схематично изображена панель моделей LEM2687FDT и LEM3287FDT.

ОБЗОР УСТРОЙСТВА 7

10
11
12
13

14
15
16

17

Для модели LEM1968DT и моделей 88-й серии

Передняя панель телевизора

VOL -VOL +

CH -CH +

SETUP

SOURCE

COAXIAL

SETUP

21

VOL -VOL +

HDMI 2

1617

CH - CH +

SOURCE

3

567

4

Задняя панель телевизора

HDMI 1

VGA

15

RF IN

AUDIO IN

14 13

PC

USB

LR

SCARTVIDEO

Клавиша

1

Рабочий режим/режим ожидания.

Клавиша SETUP

2

Вызов меню настройки телевизора.

Клавиши VOL+/-

3

Увеличение/уменьшение уровня громкости.

Клавиши CH+/-

4

Переключение каналов.

Клавиша SOURCE

5

Выбор источника сигнала.

Индикатор питания

6

ИК-датчик системы дистанционного управления

7

USB2.0-порт для подключения внешних устройств

8

Разъем

9

Разъем для подключения наушников.

Стереофонический аудиовход
Композитный видеовход
Разъем SCART

8

9

10

11

Разъем PC AUDIO IN

Предназначен для подключения внешнего
источника аудиосигнала.

Разъем для подключения ТV-антенны
Разъем VGA для подключения к компьютеру
Разъемы HDMI

Интерфейсы для передачи сигнала высокой
четкости.

Разъем коаксиального цифрового аудиовыхода

12

ОБЗОР УСТРОЙСТВА 8

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

Клавиша

1

Рабочий режим/режим ожидания.

Клавиша ASPECT

2

Выбор формата изображения.

Клавиша NICAM/A2

3

Цифровые клавиши.

4

Клавиша CH.LIST

5

Отображение списка каналов.

Клавиша DISPLAY

6

Отображение информации о канале/источнике
сигнала.

Клавиши RED/GREEN/YELLOW/BLUE

7

Действуют в соответствии с информацией на
экране.

Клавиша SLEEP

8

Установка таймера сна.

Клавиши направления (ВВЕРХ, ВНИЗ, ВЛЕВО,

9

ВПРАВО)

Клавиша MENU

Вызов меню настройки телевизора.

Клавиша SUBTITLE

Изменение языка субтитров.

Клавиша CH +/-

Переключение каналов.

Клавиша T.SHIFT

Функция Таймшифт.

Клавиша HOLD/

Задержка страниц в режиме телетекста/
воспроизведение/пауза.

Клавиша

Остановка воспроизведения.

Клавиша

Воспроизведение с предыдущего трека.

Клавиша TEXT

Включение/выключение режима телетекста.

Клавиша AUDIO

Выбор доступного языка/аудиоканала программы.

Клавиша TV/USB

Переключение источника сигнала ТВ/USB.

Клавиша EPG

Отображение информации о программе в режиме
DTV.

Клавиша INDEX

Отображение списка записей PVR/отображение
основной страницы телетекста.

Клавиша FAV

Список любимых каналов в режиме ATV/DTV.

Клавиша S.PAGE/

Выбор подстраницы в режиме телетекста/
воспроизведение с последующего трека.

Клавиша SIZE/

Управление форматом ввода данных в режиме
телетекста/ускоренное воспроизведение вперед.

Клавиша REVEAL/

Отображение «скрытых» страниц телетекста/
ускоренное воспроизведение назад.

Клавиша VOL +/-

Увеличение/уменьшение уровня громкости.

Клавиша EXIT

Выход или переход на предыдущий уровень меню.

Клавиша ENTER

Выбор и подтверждение в режиме отображения
меню.

POWER

1

NICAM/A2 ASPECT P.MODE S.MODE

2
3

123

4

456

789

CH.LIST

5

6

7

8

9

10
11

12

13

14

15
16
17

18

19

0

DISPLAY FREEZEREC

REDGREEN YELLOWBLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

T.SHIFT

HOLD REVEAL

TEXT FAV

AUDIO INDEX

TV/USB

EPG

RC-LEM100

SIZE

S.PAGE

Клавиша SOURCE

Выбор источника сигнала.

Клавиша FREEZE

Фиксирование картинки.

Клавиша REC

Запись PVR.

Клавиша

Переключение на предыдущий просматриваемый
канал.

Клавиша S.MODE

Выбор предустановленных настроек звука.

Клавиша P.MODE

Выбор предустановленных настроек изображения.

Клавиша MUTE

Включение/выключение звука.

35
34
33

32

31
30

29

28

27

26

25
24

23

22

21

20

ОБЗОР УСТРОЙСТВА 9

УСТАНОВКА БАТАРЕЕК В ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Откройте крышку на задней поверхности пульта
дистанционного управления.

2. Установите батарейки, соблюдая полярность.

3. Закройте крышку.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного
управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику
инфракрасных лучей на передней панели не превышает
30 градусов и расстояние до устройства не превышает
5 метров.

ПРЕДУПРЕЖДЕНИЯ:

• Избегайте попадания прямых солнечных лучей
на датчик инфракрасных лучей на передней
панели устройства.

• Своевременно заменяйте батарейки в пульте
дистанционного управления.

• Не роняйте пульт дистанционного управления
и старайтесь оберегать его от воздействия влаги.

Общий вид передней панели телевизора*

* На рисунке схематично изображена передняя панель модели LEM2285FDTG.

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

0

DISPLAYFREEZEREC

REDGREEN YELLOWBLUE

SLEEPSOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

T.SHIFT

HOLD REVEAL

TEXT FAV

AUDIO INDEX

TV/USB

EPG

RC-LEM100

SIZE

S.PAGE

ПОДКЛЮЧЕНИЕ 10

AR

ПОДКЛЮЧЕНИЕ ТВ-АНТЕННЫ
И УСТРОЙСТВ ПО HDMI- И VGA­ИНТЕРФЕЙСАМ

ИУ ОТ ЖУ ОЛ!

• Перед подключением убедитесь, что все компоненты
выключены.

Для моделей 81-й, 82-й и 85-й серий

Задняя панель DVD-плеера

HDMI

HDMI1HDMI2USB

Персональный компьютер

Боковая панель телевизора*

HEADPHONE PC AUDIO

VG

ТВ-антенна

Для моделей 87-й серии

USB

F

Персональный компьютер

YPbPr VIDEO

COAX

ТВ-антенна

Для моделей 68-й и 88-й серий

Задняя панель DVD-плеера

Нижняя панель телевизора*

SCARTHDMI1 HDMI2

Боковая панель телевизора*

COMMON INTERFACE

LR

ANT

HDMI

VGAPC AUDIO

HDMI 1

HDMI 2

COAXIAL

Персональный компьютер

1. Перед включением телевизора в сеть подсоедините
все необходимое оборудование.

2. Подключите антенну к соответствующему разъему
на боковой панели телевизора.

* На рисунке схематично изображены задние, нижние и боковые панели телевизоров соответствующих серий.

RF IN

PC

AUDIO IN

VGA

ПОДКЛЮЧЕНИЕ 11

Задняя панель DVD-плеера

rS

ПОДКЛЮЧЕНИЕ К DVD-ПЛЕЕРУ/
ВИДЕОМАГНИТОФОНУ

ИУ ОТ ЖУ ОЛ!

• Перед подключением убедитесь, что все устройства
выключены.

Для моделей 81-й, 82-й и 85-й серий

Pb Pr

Задняя панель
телевизора

YPbP

VIDEOLR

CART

Pb Pr

Задняя панель DVD-плеера

Задняя панель
телевизора*

SCART OUT

Задняя панель VHS-плеера

SCART OUT

Задняя панель VHS-плеера

* Для моделей LEM3281FDT, LEM3282DT и LEM3285FDTG.

ПОДКЛЮЧЕНИЕ 12

Для моделей 87-й серии

Pb Pr

Боковая
панель

1

телевизора

YPbPr VIDEO

COAX

LR

Задняя панель DVD-плеера

ANT

SCART

SCART OUT

VGAPC AUDIO

Нижняя панель
телевизора*

Для моделей 68-й и 88-й серий

Задняя панель DVD-плеера

Боковая панель
телевизора**

SCARTVIDEO

L R

USB

SCART OUT

Задняя панель VHS-плеера

* На рисунке схематично изображены панели модели LEM2287FDT. Используйте переходник YPbPr для подключения к компонентному

видеовходу.

** На рисунке схематично изображена панель модели LEM1988DT.

Задняя панель VHS-плеера

ПОДКЛЮЧЕНИЕ 13

АМ

AR

Боковая панель телевизора*

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ И ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ

Внимательно прочитайте инструкцию по подключению.

Для моделей 81-й, 82-й и 85-й серий

HDMI1HDMI2USB

HEADPHONE PC AUDIO

Метод С

Боковая панель телевизора*

Спутниковый ресивер/
Цифровой телевизионный тюнер

Метод

YPbPrSCART

VIDEOLR

Нижняя панель телевизора*

Метод А

Для подключения композитного видеосигнала
и аудиосигнала используйте аудиовидеокабель
(в комплектацию не входит).

Метод В

Для подключения к аудиовидеоразъему SCART
(через SCART-переходник, идущий в комплекте)
воспользуйтесь специальным SCART-кабелем
(в комплектацию не входит).

Метод С

Для просмотра каналов высокого разрешения
с внешнего спутникового рессивера используйте
разъем HDMI для подключения к телевизору.
Если ваш ресивер оборудован цифровым
видеовыходом DVI, воспользуйтесь специальным
переходником HDMI-DVI для подключения к телевизору
с помощью кабеля HDMI (в комплектацию не входит).

VG

етод В

Для моделей 87-й серии

COMMON INTERFACE

YPbPr VIDEO

COAX

F

USB

LR

Метод А

Метод С

ANT

Метод В

SCARTHDMI1 HDMI2

Нижняя панель телевизора*

Метод А

Для подключения композитного видеосигнала
и аудиосигнала используйте аудиовидеокабель
(в комплектацию не входит).

Метод В

Для подключения к аудиовидеоразъему SCART
воспользуйтесь специальным SCART-кабелем
(в комплектацию не входит).

Метод С

Для просмотра каналов высокого разрешения
с внешнего спутникового рессивера используйте
разъем HDMI для подключения к телевизору.
Подключайте источник сигнала

высокого разрешения

с помощью кабеля HDMI (в комплектацию
Используйте CI-слот на боковой панели телевизора

для подключения модуля условного доступа.

ХЦОТ ЛЭЖУ ОЛ

• Для приема цифровых каналов с ограниченным
доступом необходимо обратиться к передающей
компании для приобретения CI-карты
для просмотра данных каналов.

Спутниковый
ресивер/
Цифровой
телевизионный
тюнер

VGAPC AUDIO

не входит).

* На рисунке схематично изображены задние, нижние и боковые панели телевизоров соответствующих серий.

ПОДКЛЮЧЕНИЕ 14

Для моделей 68-й и 88-й серий

Боковая панель телевизора*

SCART VIDEO

L R

Метод А

Спутниковый ресивер/
Цифровой телевизионный тюнер

Метод А

Для подключения композитного видеосигнала
и аудиосигнала используйте аудиовидеокабель
(в комплектацию не входит).

Нижняя панель телевизора*

HDMI 1

HDMI 2

COAXIAL

USB

VGA

Метод B

Спутниковый ресивер/
Цифровой телевизионный тюнер

Метод В

Для просмотра каналов высокого разрешения
с внешнего спутникового рессивера используйте
разъем HDMI для подключения к телевизору.

1. Для подключения телевизора к DVD-плееру
используйте аудиовидеокабель.

2. Перед включением телевизора в сеть подсоедините
все необходимое оборудование.

3. Нажмите клавишу , чтобы включить телевизор.

4. Для выбора источника сигнала воспользуйтесь
клавишей SOURCE.

RF IN

PC

AUDIO IN

* На рисунке схематично изображены задние, нижние и боковые панели телевизоров соответствующих серий.

ОСНОВНЫЕ ОПЕРАЦИИ 15

Данное устройство обеспечивает прием цифровых
и аналоговых телеканалов, запоминание
до 400 телевизионных каналов и позволяет
осуществлять автоматический, ручной и точный поиск
телевизионных каналов. Встроенный тюнер
поддерживает воспроизведение стереозвука,
передаваемого в системе NICAM.

ВЫБОР ИСТОЧНИКА СИГНАЛА

1. Нажмите клавишу SOURCE _ на экране отобразится
меню выбора источника сигнала.

2. Клавишами ВВЕРХ или ВНИЗ выберите желаемый
источник сигнала.

3. Нажмите клавишу ENTER для подтверждения.
Возможные значения:

Источник

SCART

Компонент

PC-RGB

HDMI1
HDMI2

Перейти

DTV

ATV

AV

USB

РЕГУЛИРОВКА ГРОМКОСТИ

1. Нажмите клавишу VOL- для уменьшения громкости.

2. Нажмите клавишу VOL+ для увеличения громкости.

ВНИМАНИЕ!

• Просмотр телепередач рекомендуется проводить

при положении регулятора громкости телевизора
не более 1/2 от максимального уровня. Длительное
прослушивание на более высоком уровне громкости
может привести к ухудшению слуха, а также к выходу
из строя громкоговорителей телевизора.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ
ГРОМКОСТИ

1. Нажмите клавишу MUTE для временного отключения
громкости.

2. Нажмите клавишу MUTE вновь или VOL-/+
для включения звука.

ПЕРЕКЛЮЧЕНИЕ НАСТРОЕННЫХ
КАНАЛОВ

1. Для последовательного переключения
предварительно настроенных каналов используйте
клавиши CH-/+ на пульте ДУ или клавиши CH
на телевизоре.

2. Для прямого ввода номера канала используйте
цифровые клавиши на пульте ДУ.

ВЫВОД ИНФОРМАЦИИ О ТЕКУЩЕМ
ИСТОЧНИКЕ СИГНАЛА

Нажмите клавишу DISPLAY на ПДУ; на экране
отобразится информация о текущем источнике
сигнала.
Она исчезнет через 3 секунды, либо можно еще раз
нажать клавишу DISPLAY, чтобы убрать ее с экрана.

EPG

EPG (Electroniс Program Guide) используется
для просмотра программы передач DTV-
или радиоканала. Чтобы войти в меню EPG,
нажмите клавишу EPG на ПДУ. На экране
телевизора отобразится меню:

Перейти

Запись Дисплей Расписание НапомнитьВыход

Breakfast

Название канала

1. Используйте клавишу DISPLAY на ПДУ
для отображения информации о программе.

2. Используйте желтую клавишу для отображения
списка программ в расписании. Используйте
клавиши ВВЕРХ/ВНИЗ для выбора программы.
Чтобы удалить программу в расписании, нажмите
красную клавишу. Чтобы вернуться к меню EPG,
нажмите снова клавишу EPG.

3. Используйте синюю клавишу для задания времени
напоминания программы. В установленное время
произойдет автоматическое переключение на
заданную программу.

Спис. распис. 04:55 8 Апр УдалитьВыход

Время Дата

ПРИМЕЧАНИЕ

• Функция EPG работает, если по телевизионному
каналу передается соответствующая
информация.

Название прогр.

Название канала

ОСНОВНЫЕ ОПЕРАЦИИ 16

ТЕЛЕТЕКСТ

Функция телетекста зависит от выбранного канала
и доступна, когда на данном канале передается
телетекст. Функция Телетекст дает возможность
получать различную информацию при помощи
обычного телевизионного сигнала. Сюда относятся:
новости, спорт, предложения туристических компаний,
погода, кино, театральные афиши и так далее.

POWER

1

NICAM/A2 ASPECT P.MODE S.MODE

123

456

2

789

CH.LIST

0

DISPLAY FREEZE REC

REDGREEN YELLOW BLUE

SLEEPSOURCE

2

5

4

3

ENTER

MENU EXIT

SUBTITLE

CH VOL

T.SHIFT

HOLD REVEAL

S.PAGE

TEXT FAV

AUDIO INDEX

TV/USB

EPG

RC-LEM100

7

SIZE

6

8

1. Нажмите клавишу , чтобы включить ваш
ЖК-телевизор.

2. Нажмите клавиши ВВЕРХ/ВНИЗ для перемещения
между страницами или используйте клавиши 0-9
для ввода номера страницы.

3. Нажмите один раз на клавишу TEXT, чтобы перейти
к режиму ТЕЛЕТЕКСТ. Если выбранный канал
не поддерживает телетекст, на экране отобразится
индикация «100». В этом случае выберите другой
канал.
В режиме ТЕЛЕТЕКСТ в нижней части экрана
расположены 4 цветных заголовка. Чтобы получить
доступ к информации по одному из них, нажмите
клавишу соответствующего цвета.

4. Нажмите один раз на клавишу REVEAL, чтобы
увидеть скрытую информацию. Нажмите повторно,
чтобы скрыть ее снова.

5. Нажмите клавишу HOLD для удержания страницы
телетекста при просмотре большого объема
информации, нажмите еще раз для возврата
к режиму автоматического обновления страниц.

6. Нажмите клавишу S.PAGE, чтобы остановить или
возобновить открытие подстраниц телетекста.

7. Нажмите клавишу SIZE, чтобы верхняя половина
текста заняла весь экран, нажмите еще раз клавишу
SIZE, чтобы нижняя половина текста заняла весь
экран, нажмите вновь, чтобы вся страница текста
отобразилась на экране.

8. Нажмите клавишу INDEX для возврата к основной
странице. Загрузка страницы телетекста может
занять длительное время.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 17

P

ПРИВЕТСТВИЕ

При включении телевизора впервые или после сброса
настроек на заводские, появится следующее меню:

Страна

ENTER

Россия

Выбор

Выберите страну вещания, нажмите ENTER на ПДУ.
После окончания автонастройки программ на экране
телевизора отобразится первый настроенный канал.

ИСПОЛЬЗОВАНИЕ МЕНЮ

1. Нажмите клавишу MENU для входа в главное меню.

2. Используйте клавиши / для выбора одного из
разделов главного меню и затем нажмите клавишу
ENTER для входа в выбранный раздел.

3. Используйте клавиши / для выбора пунктов
меню.

4. Используйте клавиши / для изменения
значений выбранного пункта меню.

5. Нажмите клавишу MENU для выхода из подменю или
из главного меню.

Установки

Канал


Звук

Время

Установки

Блокировки

Режим изображения
Цветовая температура

Формат изобр.

Шумоподавление

ENTER

Перейти

Выбор

DТV

EXIT

MENU

Выход

Назад

КАНАЛ

В разделе КАНАЛ (доступен только в режиме
ТВ-источника) вы можете выбрать параметры:
Автонастройка, Ручная настройка DTV, Ручная
настройка ATV, Редактор программ, Информация
о сигнале, Файл.сист. PVR и Обновление ПО (USB).

• Параметр Автонастройка позволяет произвести

автоматическое сканирование всего телевизионного
диапазона с запоминанием всех найденных
телевизионных станций.

Установки

Автопоиск

Канал

Ручной поиск DTV


Ручной поиск ATV
Редактор канал

Звук

Информация о сигнале
Файл. сист. PVR

Время

Обновление ПО (USB)

Установки

Блокировки

Перейти

ENTER

Выбор

• Параметр Ручная настройка позволяет вручную

настроить частоту отдельного канала, его звуковую
систему, а также произвести точную подстройку
частоты. Вы можете произвести ручную настройку
DTV (цифровых ТВ-каналов) или ATV (аналоговых
ТВ-каналов).

АТV

EXIT

MENU

Выход

Назад

Ручная настройка DTV

VHF CH1

Нажмите ОК для нач. поиска

Слабый Нормальный Сильный

Назад Выход

MENU

Ручная настройка АTV

EXIT

Текущ. канал 1

Система цвета

AL

Система звука I

Поиск

АПЧ Вкл.

Точная настройка

Частота 535.25 МHz

Сохранение

• Параметр Редактор программ позволяет вызвать
меню сортировки и настройки каналов.
Вы можете удалить, переименовать, переместить
или пропустить любой канал с помощью клавиш
телетекста.

Редактор каналов

Название канала Проп. Блок Избранное Тип

1 С-29

2 С-31

3 С-59

4 С-61

Выберите канал, который хотите удалить,
и нажмите красную клавишу.

Удалить СдвигПроп. Переим.Избранн..

FAV

ATV

ATV

ATV

ATV

Выберите канал, который хотите переименовать,

и нажмите зеленую клавишу. Возможно
переименовать только каналы ATV.

Выберите канал, который хотите переместить

на новое место, и нажмите желтую клавишу.
Переместитесь на нужный номер канала
с помощью клавиш направления и нажмите ОК.
Завершите операцию, нажав желтую клавишу.

Нажмите синюю клавишу для установки и отмены
пропуска канала (канал будет пропущен
при последовательном переключении клавишами
CH

).

+/-

Для задания списка любимых каналов нажмите
клавишу FAV на ПДУ. Выберите программу, нажмите
снова клавишу FAV. Как только список любимых каналов
создан, его можно вызвать нажатием клавиши FAV
на ПДУ.

ПРИМЕЧАНИЕ

• Имя канала ATV составляет не более 5 знаков,
канала DTV _ не более 25 знаков.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 18


В разделе ИЗОБРАЖЕНИЕ вы можете настроить
режим изображения, цветовую температуру,
формат изображения и шумоподавление по своему
усмотрению.

Установки

Канал


Звук

Время

Установки

Блокировки

Режим изображения
Цветовая температура

Формат изобр.

Шумоподавление

ENTER

Перейти

Выбор

DТV

EXIT

MENU

Выход

Назад

1. Нажатием клавиш / и ENTER выберите один
из пунктов меню.

2. Отрегулируйте этот параметр с помощью
клавиш / . При этом предустановленный режим
сменится на «Пользователь» и настройки сохранятся
в нем.

3. Новые настройки будут сохранены автоматически.

4. Нажмите клавишу MENU, чтобы вернуться в меню.

• Параметр Режим изображения позволяет выбрать

один из предустановленных режимов изображения:
Стандарт, Мягкое, Динамичное и Пользовательское.
В режиме Пользовательское доступны настройки
контрастности, яркости, цвета, резкости и
насыщенности.

• В параметре Цветовая температура доступны

значения: Стандартная, Холодная, Теплая и
Пользовательская.

• В параметре Формат изображения доступны

значения: Авто, 4:3, 16:9, Масшт1 и Масшт2.

• Параметр Шумоподавление позволяет установить

желаемый уровень шумоподавления. Доступные
значения: Низкое, Среднее, Высокое и Выкл.

ЗВУК

В разделе ЗВУК вы можете выбрать предустановленные
настройки, настроить низкочастотную и
высокочастотную составляющую звука и баланс.

Установки

Режим звука

Канал

Автогромкость
Окружающий звук


AD-функция

Звук

Время

Установки

Блокировки

Перейти

ENTER

Выбор

• Параметр Режим звука позволяет выбрать одну

из возможных предустановленных настроек:
Стандартный, Музыка, Кино, Спорт, Пользователь.

• Параметр Автогромкость позволяет установить

автоматический выбор громкости.

• Параметр Окруж. звук позволяет установить эффект

объемного звучания.

ПРИМЕЧАНИЯ

• Используйте параметр Автогромкость, только
когда входной сигнал искажен или его громкость
слишком велика.

DТV

EXIT

MENU

Выход

Назад

• AD-функция (функция Audio Description (AD)
позволяет людям с утраченным или сильно
ослабленным зрением получать дополнительную
информацию о происходящем на телеэкране.

• Audio Description представляет собой
дополнительную звуковую дорожку, содержащую
описание происходящих в данный момент на экране
событий.

ПРИМЕЧАНИЯ

• Работа AD-функции возможна только при наличии
передачи соответствующей информации
в данном канале.

ВРЕМЯ

В разделе ВРЕМЯ вы можете настроить системное
время телевизора, время его включения/выключения,
автовыключение и часовой пояс.

• Параметр Время позволяет настроить время
системы.

• Параметры Время включения и Время выключения
позволяют установить время автоматического
включения и выключения телевизора соответственно.

• Параметр Таймер сна позволяет задать время, через
которое телевизор выключится.

• Параметр Автовыключение позволяет включить
режим автоматического выключения телевизора.

• Параметр Часовой пояс позволяет задать часовой
пояс.

Установки

Канал


Звук

Часы

Установки

Блокировка

Часы
Время выкл.
Время вкл.
Таймер сна
Автовыкл.
Часовой пояс

Перейти

ENTER

AТV

EXIT

MENU

Выход

Назад

Выбор

ПРИМЕЧАНИЯ

• При отсутствии сигнала в течение 10 минут
телевизор выключится автоматически, если
включен режим Автовыключение.

• Системное время сбрасывается при отключении
телевизора от сети электропитания.

УСТАНОВКИ

В разделе УСТАНОВКИ вы можете установить
язык меню, язык аудио и субтитров, время меню,
режим слабый слух, выбрать страну или произвести
восстановление стандартных настроек.

Установки

Язык

Канал

1-ый язык вещания

2-ой язык вещания


1-ый язык субтитров

2-ой язык субтитров

Звук

Время меню

Режим слабый слух

Время

Страна

Восст.станд.настроек

Установки

Блокировки

Перейти

ENTER

Выбор

• Параметр Язык позволяет выбрать язык отображения
экранного меню.

• Параметр Язык вещания позволяет установить язык
вещания.

• Параметр Язык субтитров позволяет установить язык
субтиров.

DTV

EXIT

MENU

Выход

Назад

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 19

С

С

• Параметр Время меню позволяет установить время
меню.

• Параметр Режим слабый слух позволяет установить
режим субтитров.

• Параметр Страна позволяет выбрать страну вещания.

• Параметр Восст. станд. настроек позволяет
вернуться к заводским установкам телевизора.

ПРИМЕЧАНИЕ

• Параметр Восст. станд. настроек производит
очистку всех сохраненных каналов и устанавливает
системные настройки в значения по умолчанию.

ФУНКЦИЯ PVR

Подготовка к записи программы

1. Войдите в раздел «Файловая система PVR» меню
НАСТРОЙКА. В пункте «Выберите диск» укажите
диск, на который будут сохраняться файлы записи.

Файловая система PVR

Выбор диск

Провер.файл.сист.PVR Успешно

USB Прошел

Форматир. Прошел

Размер Таймшифт Все

Скорость 1792 кб/с

2. Выберите пункт «Провер. файл. сист. PVR», затем
нажмите клавишу ENTER на ПДУ. На экране появится
надпись «Проверка». После окончания проверки
файловой системы PVR на экране отобразится
«Успешно».

3. Пожалуйста, проверьте пункт «Скорость». Если
в пункте «Скорость» установлено «Поддержка HD»,
скорости USB-устройства достаточно
для выполнения функций «Таймшифт» и «Запись».
Если нет, то USB-устройство необходимо
отформатировать. Обратите внимание, что при
форматировании внешнего устройства все файлы
и информация, хранящиеся на нем, будут стерты.

Автопоиск

Ручной поиск DTV

Ручной поиск ATV

Редакт. канал

Информация о сигнал...

Файловая система Р...

ENTER

Перейти Выбор Назад Выход

:

Формат диска

Внимание! Данные будут

потеряны.

Да Нет

EXITMENU

После окончания форматирования подключенного
устройства на экране отобразится меню:

Файловая система PVR

Выбор диск

Провер.файл.сист.PVR Успешно

USB Прошел

Форматир. Прошел

Размер Таймшифт Все

Скорость 1792 кб/с

:

4. Если при форматировании выбран тип
форматирования «Высокоскоростной FS»,
вы сможете изменить размер Таймшифт.

Размер файловой сист.

Тип файловой системы Р... Высокоск. FS

Размер файловой сис. PVR 8 GB

SD 224 Mins HD 64 Mins

ПРИМЕЧАНИЯ

• Предельный размер записи составляет не более
6 часов.

• Для нормальной работы устройства подождите,
пока устройство закончит проверку файловой
системы PVR.

• Записи, произведенные с помощью PVR-системы
данного ТВ, могут воспроизводиться только
на данном ТВ, воспроизведение на других
устройствах (компьютер, DVD-плеер и т.д.),
не поддерживающих формат TS, невозможно.

Запись программы

При просмотре DTV выберите желаемый канал
и нажмите «Запись». Появится окно записи. Нажмите
«Запись» еще раз. Окно записи исчезнет, на экране
появится значок «REC». Для остановки записи нажмите
«Стоп», значок «REC» исчезнет.

ПРИМЕЧАНИЕ

• Запись одного и одновременный просмотр
другого цифрового канала возможны, только
если оба канала передаются на одной частоте (в
одном мультиплексе).

Воспроизведение записи

Нажмите клавишу INDEX для отображения списка
записей PVR.
Выберите нужную запись и нажмите клавишу ENTER
для начала просмотра.
Записанная программа будет сохранена в папке
«_MSTPVR» на подключенном к телевизору внешнем
устройстве.

ПРИМЕЧАНИЯ

• ЖК-телевизор корректно работает с USB­устройствами объемом не менее 4 ГБ и не более
500 ГБ.

• При воспроизведении файлов с низким
битрейтом изображение на экране ТВ может
стать «мозаичным».

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 20

ФУНКЦИЯ ТАЙМШИФТ

Подготовка к включению функции Таймшифт

Данный ЖК-телевизор позволяет при приеме DTV
включить паузу во время просмотра программы
и записать ее на USB-устройство с последующей
возможностью просмотра программы с момента
ее остановки.

ПРИМЕЧАНИЯ

• Перед выполнением функции Таймшифт
необходимо произвести форматирование
подключенного USB-устройства.

• Таймер сна, установленный до включения
функции Таймшифт, будет приостановлен
при ее включении.

Форматирование USB-устройства

Вставьте USB-устройство в USB-порт на боковой
панели ЖК-телевизора. Выберите «Форматировать»
в разделе «Файловая система PVR» и установите
объем, который будет предназначен для Таймшифт.

ПРИМЕЧАНИЯ

• Форматирование устройства займет не менее
двух минут. Для обеспечения нормальной работы
устройства, пожалуйста, не выключайте телевизор
и не отключайте USB-устройство во время
форматирования подключенного устройства.

• Во время форматирования будет производиться
тест скорости USB-устройства. Если результат
теста скорости подключенного устройства
неудовлетворителен, то с этим устройством
функция Таймшифт может не работать.

Включение функции Таймшифт при просмотре
DTV-программы

1. Убедитесь, что USB-устройство подключено
к USB-порту на боковой панели ЖК-телевизора.

2. При просмотре DTV-программы нажмите клавишу
T.SHIFT на ПДУ. ТВ-программа приостановится,
появится меню Таймшифт и начнется запись.

3. Для возобновления просмотра ТВ-программы
нажмите клавишу , для ускоренного
воспроизведения – клавиши / .

4. Для остановки функции Таймшифт нажмите
клавишу .

БЛОКИРОВКА

В разделе БЛОКИРОВКА вы можете заблокировать
систему, установить пароль, заблокировать
программу, установить родительский контроль.

Установки

Блокировки

Канал

Смена пароля
Блокир. Программу


Родительский контро.

Звук

Часы

Параметры

Блокировка

Перейти

ENTER

Выбор

• Параметр Блокировка системы позволяет включить
блокировку системы. При этом становится
невозможным поиск каналов и изменение
программ.

• Параметр Установить пароль позволяет задать
пароль блокировки системы.
Пароль по умолчанию _ «0000». Если вы
забыли установленный пароль, используйте
дополнительный пароль «9527».

• Параметр Блокировка программы позволяет
заблокировать необходимую программу. Нажмите
клавишу ВВЕРХ/ВНИЗ для выбора программы.
Для блокировки выбранной программы нажмите
зеленую клавишу телетекста. Чтобы разблокировать
программу, введите пароль и нажмите снова
зеленую клавишу телетекста.

• Параметр Родительский контроль позволяет
выбрать режим возрастного ограничения.

AТV

EXIT

MENU

Выход

Назад

Воспр. Пред След ПаузаСтопFB FF

Запись

ПРИМЕЧАНИЯ

• Не отключайте USB-устройство во время
выполнения функции Таймшифт.

• USB-устройство объемом 4 ГБ позволяет
записать 140 минут ТВ-программы.

HD-МЕДИАПЛЕЕР 21

AR

ЖК-телевизор оснащен встроенным
HD-медиаплеером, способным проигрывать
видеофайлы высокого разрешения до 1080р. В списке
поддерживаемых форматов – распространенные
в сети контейнеры и кодеки: MKV (Matroska), MOV
(H.264), WMV и др. Воспроизведение файлов
осуществляется с носителей, подключенных через
встроенный высокоскоростной USB2.0-порт
телевизора.

Боковая панель*

HDMI1HDMI2USB

HEADPHONE PC AUDIO

VG

Шаг 1:

Скачайте файлы, в том числе высокого разрешения,
из Интернета, домашней сети или компьютера
на USB-носитель, внешний жесткий диск или любое
другое USB-совместимое устройство.

Шаг 2:

Подсоедините устройство с записанными файлами
к USB-порту ЖК-телевизора, нажмите клавишу TV/USB
и смотрите HD-контент на большом экране!

ПРИЛОЖЕНИЕ

Цифровой медиаплеер, встроенный в телевизор,
позволяет воспроизводить мультимедиафайлы
различных типов.

Видео

Музыка

Ôîòî

Перейти Выбор Меню

Убедитесь, что USB-устройство подключено.
С помощью клавиш / выберите тип
воспроизводимого содержимого из четырех
возможных: ФОТО, МУЗЫКА, ВИДЕО, ТЕКСТ.
Нажмите ENTER, чтобы войти в меню выбора
устройства. Выберите устройство клавишами /

Текст

Äèñê:Ñ

Äèñê:D

Äèñê:E

Äèñê:F

и нажмите ENTER. Будет отображен список файлов
и папок. Для возврата к выбору типа мультимедиа
нажмите Назад.
С помощью клавиш / и / выберите файл,
на экране появится окно предварительного просмотра.
Нажмите клавишу для воспроизведения этого файла
в полноэкранном режиме.

Разрешение

Размер

Дата

Время

УдалитьДоб/удал все

Выбор

Полный экран

Перейти

Назад

Ìåíþ

Используйте клавиши ENTER или DISPLAY во время
воспроизведения для вызова панели управления.

Запись

Воспр. Пред След ПаузаСтопFB FF

F

Выберите иконку необходимой функции
клавишами / , подтвердите выбор нажатием
ENTER.
Нажмите клавишу или EXIT для того, чтобы закрыть
панель управления.

ПРИМЕЧАНИЯ

• Для вывода меню информации выберите иконку
ИНФО и нажмите ENTER.

• Вы можете выбирать трек, субтитры или
звуковую дорожку в меню информации во время
воспроизведения видео.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВСТРОЕННОГО HD-МЕДИАПЛЕЕРА

• Поддерживаемые видеокодеки и контейнеры: AVI, TS,
M2TS, MPG, MKV (Matroska)

• Поддерживаемые аудиокодеки и контейнеры: MP3,
AAC, MPEG Audio, АС-3

• Размер контейнера: до 30 ГБ

• Битрейт видео: до 35 Мбит/с

• Битрейт аудио: MP3, AAC – 320 кбит/с,
WMA – 192 кбит/с

• Фото: JPEG, BMP, PNG – до 3МБ.

• Субтитры: SRT

• Файловые системы носителей: FAT, FAT32, NTFS

• Объем носителей: до 16 ГБ для USB
флеш-накопителей, до 500 ГБ для жестких дисков**

ПРИМЕЧАНИЕ

• Некоторые файлы, записанные в любом из
поддерживаемых форматов на любом из
совместимых типов носителей, могут не
воспроизводиться или воспроизводиться
некорректно из-за особенностей их записи.

Имя файла

Доб/удал файл из плей-листа

* На рисунке схематично изображена боковая панель модели LEM2285FDTG.
** Подключенный жесткий диск может работать некорректно при отсутствии у него внешнего питания.

ПРОЧЕЕ 22

HDMI

• Универсальный мультимедиаинтерфейс HDMI
и цифровой видеоинтерфейс DVI.

• Поддержка HDCP (Протокол защиты цифрового
контента).

• При подключении по интерфейсам HDMI/DVI
разрешение ЖК-телевизора устанавливается
автоматически.

• Устройства, оснащенные DVI-видеовыходом,
не передают аудиосигнал по интерфейсу DVI.

1. Если устройство оснащено интерфейсом HDMI,

подключение осуществляется с помощью
HDMI-кабеля. HDMI позволяет передавать аудио-
и видеосигналы по одному кабелю.

2. Если устройство оснащено DVI-видеовыходом,

подключение к разъему HDMI осуществляется при
помощи переходника HDMI-DVI (не поставляется
в комплекте). В этом случае аудиосигнал
на телевизор поступать не будет.

Образцы кабелей

HDMI-кабель
(не поставляется в комплекте)

Аналоговый аудиокабель
(не поставляется в комплекте)

HDMI−DVI кабель
(не поставляется в комплекте)

КРИТЕРИИ ОПРЕДЕЛЕНИЯ
НЕИСПРАВНОСТИ ЖК-МАТРИЦЫ
ТЕЛЕВИЗОРА

Компания ВВК прилагает все усилия для создания
высококачественных изделий, используя лучшие
комплектующие части и подвергая изделия строгому
выходному контролю качества. Ввиду особенностей
используемых в ЖК-телевизорах технологий матрица
телевизора, состоящая из нескольких миллионов
отдельных элементов, создающих изображение,
иногда может иметь отдельные дефекты на уровне
таких элементов. Телевизор, ЖК-матрица которого
неисправна, будет отремонтирован или заменен
в течение гарантийного срока, установленного
на изделие в соответствии с гарантийными
обязательствами Изготовителя, при этом после
ремонта или замены ЖК-матрица телевизора будет
соответствовать нижеуказанным критериям.
При принятии решения о неисправности ЖК­матрицы телевизора компания ВВК руководствуется
следующим:

• Дефектная точка - это неработающая точка на экране
одного из цветов (красного, зеленого или синего),
составляющих пиксель изображения;

• Дефект точки может проявляться в виде яркой
(постоянно светящейся) или темной (постоянно
не светящейся) точки;

• Смежная пара дефектных точек - это две одинаковые
(две яркие или две темные) дефектные точки,
расстояние между которыми менее или равняется
15 мм;

Неисправной считается ЖК-матрица телевизора, если:

• имеет более 5 ярких или более 5 темных точек;

• имеет более 2-х пар смежных дефектных точек;

• имеет дефектные строки или полосы.

Телевизор, ЖК-матрица которого не выходит
за пределы нижеуказанных критериев, считается
исправным. Для точной диагностики неисправности
ЖК-матрицы необходимы специальные условия,
тестовые сигналы и специальное оборудование,
поэтому проверку качества ЖК-матрицы телевизора
может произвести только уполномоченный сервисный
центр.

ПРОЧЕЕ 23

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для моделей 81-й серии

Дисплей Модель LEM1981DT

Диагональ (см) 47 55 60 66 81
Тип TFT
Класс II (ISO 13406-2)
Соотношение сторон 16:9
Угол обзора по горизонтали/

вертикали (°)
Максимальное разрешение 1366х768
Время отклика (мс) 8
Яркость (Кд/м2) 250
Контрастность 800:1
Число цветов (млн) 16,7

Входы Видео Композитный 1

Компонентный 1
HDMI 2
VGA/PC 1
SCART (CVBS/RGB) 1

Аудио Стереофонический 1

РС Audio 1

Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Выходы Аудио Для подключения

Системы
цветности

Системы звука ТВ-тюнер DK, I, BG, L
Поддерживаемые

разрешения

Энерго­потребление

Класс защиты от поражения электрическим током II
Температурные

требования

Требования
к влажности

Размеры (мм) Без подставки 451x284x43 518x322x50 562x347x50 622x381x50 747x452x46

Вес (кг) С подставкой 2.8 3.3 3.9 4.8 7.4
Размер для настенного крепления VESA (мм) 75х75 100х100 100х100 200х100 200х100

наушников
ТВ-тюнер PAL, SECAM
Видеовходы PAL, SECAM

Видеовходы Компонентный

Входное напряжение (В, Гц) ~ 100-240 В, 50/60 Гц
Потребляемая мощность (Вт) 30

Эксплуатация (°, С) +5…+35
Хранение и транспортировка (°, С)
Эксплуатация (%) 10-80 (нет конденсата)
Хранение и транспортировка (%) 5-95 (нет конденсата)

С подставкой

Y Pb Pr

VGA 1920х1080х60
HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

170/160

1

480i 480p 576i 576p 720p/50 Гц
720p/60 Гц 1080i/50 Гц 1080i/50 Гц
1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p
YUV/60 Гц 480i 480p 720p 1080i 1080p

-20...+45

451x325x150 518x363x160 562x388x160 622x422x170 747x495x180

LEM2281FDT LEM2481FDT LEM2681FDT LEM3281FDT

1920х1080 1920х1080 1920х1080 1920х1080

250 270 300 300

1 1 1 1

38 40 55 75

ПРОЧЕЕ 24

Для моделей 82-й серии

Дисплей Модель LEM2682DT

Диагональ (см) 66
Тип TFT
Класс II (ISO 13406-2)
Соотношение сторон 16:9
Угол обзора по горизонтали/

вертикали (°)
Максимальное разрешение 1366х768
Время отклика (мс) 6,5
Яркость (Кд/м2)
Контрастность 800:1
Число цветов (млн) 16,7

Входы Видео Композитный 1

Компонентный 1

HDMI 2

VGA/PC 1

SCART (CVBS/RGB) 1
Аудио Стереофонический 1

РС Audio 1
Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Выходы Аудио Для подключения

Системы
цветности

Системы звука ТВ-тюнер DK, I, BG, L
Поддерживаемые

разрешения

Энерго­потребление

Класс защиты от поражения электрическим током II
Температурные

требования

Требования
к влажности

Размеры (мм) Без подставки 622x381x50 747x452x46

Вес (кг) С подставкой 4.8 7.4
Размер для настенного крепления VESA (мм) 200х100 200х100

наушников
ТВ-тюнер PAL, SECAM
Видеовходы PAL, SECAM

Видеовходы Компонентный

Входное напряжение (В, Гц) ~ 100-240 В, 50/60 Гц
Потребляемая мощность (Вт) 55

Эксплуатация (°, С) +5…+35
Хранение и транспортировка (°, С)
Эксплуатация (%) 10-80 (нет конденсата)
Хранение и транспортировка (%) 5-95 (нет конденсата)

С подставкой 622x422x170 747x495x180

Y Pb Pr

VGA 1920х1080х60
HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

170/160

300

1

480i 480p 576i 576p 720p/50 Гц
720p/60 Гц 1080i/50 Гц 1080i/50 Гц
1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p
YUV/60 Гц 480i 480p 720p 1080i 1080p

-20...+45

LEM3282DT
81

1000:1

75

ПРОЧЕЕ 25

Для моделей 85-й серии

Дисплей Модель LEM-

Диагональ (см) 55 60 66 81 66
Тип TFT
Класс II (ISO 13406-2)
Соотношение сторон 16:9
Угол обзора по горизонтали/

вертикали (°)
Максимальное разрешение 1920x1080 1366x768
Время отклика (мс) 5 5 5 5 6,5
Яркость (Кд/м2) 250 300 400 450 300
Контрастность 800:1 800:1 800:1 4000:1 800:1
Число цветов (млн) 16,7

Входы Видео Композитный 1

HDMI 2
VGA/PC 1
SCART (CVBS/RGB) 1
Компонентный Y Pb Pr 1

Аудио Стереофонический 1

РС Audio 1

Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Выходы Аудио Для подключения

Системы
цветности

Системы звука ТВ-тюнер DK, I, BG, L
Поддерживаемые

разрешения

Энерго­потребление

Класс защиты от поражения электрическим током II
Температурные

требования

Требования
к влажности

Размеры (мм) Без подставки 538х345х38 582х369х38 652х421х39 781х496х42 652x421x39

Вес (кг) С подставкой 5,2 5,4 7,5 10,8 7,5
Размер для настенного крепления VESA (мм) 100x100 100x100 200x100 200x100 200x100

ТВ-тюнер PAL, SECAM
Видеовходы PAL, SECAM

Видеовходы Компонентный

Входное напряжение (В, Гц) ~100-240, 50/60
Потребляемая мощность (Вт) 38 40 55 75 55

Эксплуатация (°, С) +5…+35
Хранение и транспортировка (°, С) -20...+45
Эксплуатация (%) 15-65 (нет конденсата)
Хранение и транспортировка (%)

С подставкой 538х376х165 582х400х165 652х451х180

наушников

Y Pb Pr

VGA 1920x1080x60
HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

2285FDTG

170/160

1

480i 480p 576i 576p 720p/50 Гц 720p/60 Гц 1080i/50 Гц
1080i/50 Гц 1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p;
YUV/60 Гц 480i 480p 720p 1080i 1080p

LEM­2485FDTG

LEM­2685FDTG

LEM­3285FDTG

781х528х200 652x451x180

LEM­2685DTG

ПРОЧЕЕ 26

Для моделей 87-й серии

Дисплей Модель LEM2287FDT LEM2487FDT LEM2687FDT LEM3287FDT

Диагональ (см) 55 58 66 80
Тип TFT
Класс II (ISO 13406-2)
Соотношение сторон 16:9
Угол обзора по горизонтали/

вертикали (°)
Максимальное разрешение 1920х1080
Время отклика (мс) 5 5 5 8
Яркость (Кд/м2) 250 250 400 450
Контрастность 1000:1 1000:1 1000:1 6000:1
Число цветов (млн) 16,7

Входы Видео Композитный 1

HDMI 2 3
VGA/PC 1
SCART (CVBS/RGB) 1
Компонентный Y Pb Pr 1

Аудио Стереофонический 1

РС Audio 1

Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Системы цветности ТВ-тюнер PAL, SECAM

Видеовходы PAL, SECAM
Системы звука ТВ-тюнер DK, I, BG, L
Поддерживаемые

разрешения

Энерго­потребление

Класс защиты от поражения электрическим током II
Температурные

требования

Требования
к влажности

Размеры (мм) Без подставки 535x346x55 579x371x53 658x429x55 793x508x55

Вес (кг) С подставкой 3,5 3,8 6,2 8,2
Размер для настенного крепления VESA (мм) 100x100 100x100 100x100 200x100

Видеовходы Компонентный Y Pb Pr 480i 480p 576i 576p 720p/50 Гц

VGA 1920х1080х60
HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

Входное напряжение (В, Гц) ~100-240, 50/60

Потребляемая мощность (Вт) 36 48 60 72

Эксплуатация (°, С) +5…+35

Хранение и транспортировка (°, С) -20...+45

Эксплуатация (%) 15-65 (нет конденсата)

Хранение и транспортировка (%)

С подставкой 535x391x183

170/160 170/160 178/178 176/176

720p/60 Гц 1080i/50 Гц 1080i/50 Гц
1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p;
YUV/60 Гц 480i 480p 720p 1080i 1080p

579x416x183 658x489x205 793x563x205

ПРОЧЕЕ 27

Для модели LEM1968DT и моделей 88-й серии

Дисплей Модель LEM1968DT LEM1988DT LEM2288FDT LEM2488FDT

Диагональ (см) 47 47 55 58

Тип TFT

Класс II (ISO 13406-2)

Соотношение сторон 16:9

Угол обзора по горизонтали/

вертикали (°)

Максимальное разрешение 1366х768 1366х768 1920х1080 1920х1080

Время отклика (мс) 5 5 5 5

Яркость (Кд/м2) 250 250 250 400

Контрастность 1000 1000 1000 1000

Число цветов (млн) 16,7
Входы Видео Композитный 1

HDMI 2
VGA/PC 1
SCART (CVBS/

RGB)

Аудио Стереофонический 1

РС Audio 1

Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Выходы Аудио Для подключения

Системы цветности ТВ-тюнер PAL, SECAM

Видеовходы PAL, SECAM, NTSC 3.58, NTSC 4.43, PAL60
Системы звука ТВ-тюнер DK, I, BG
Поддерживаемые

разрешения

Энергопотребление Входное напряжение (В, Гц) ~100-240, 50/60

Класс защиты от поражения электрическим током II
Температурные

требования

Требования к
влажности

Размеры (мм) Без подставки 470x44x340,7 470x44x340,7 541,8x44x383,55 588,5x44x490,7

Вес (кг) С подставкой 3,5 3,5 4,3 4,4
Размер для настенного крепления VESA (мм) 100x100 100x100 100x100 100x100

Видеовходы VGA 1366х768х60 1920х1080х60

Потребляемая мощность (Вт) 30 30 35 40

Эксплуатация (°, С) +5…+35

Хранение и транспортировка

(°, С)
Эксплуатация (%) 10-80 (нет конденсата)
Хранение и транспортировка (%) 5-95 (нет конденсата

С подставкой 470x150x340,7 470x150x340,7

наушников
Коаксиальный 1

HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

• Мы постоянно улучшаем качество нашей продукции,
поэтому дизайн, функциональное оснащение,
комплектация и технические характеристики
изделия могут быть изменены без предварительного
уведомления.

170/160

1

1

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p;
YUV/60 Гц 480i 480p 720p 1080i 1080p

-20...+45

541,8x150x383,55 588,5x150x490,7

• Некоторые файлы, записанные в любом
из поддерживаемых форматов на любом
из совместимых типов носителей, могут не
воспроизводиться или воспроизводиться
некорректно из-за особенностей их записи.

ПРОЧЕЕ 28

ПОИСК НЕИСПРАВНОСТЕЙ

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться в сервис-центр.

Признак неисправности Действия по устранению неисправности

ЖК-телевизор не включается,
индикатор питания не горит.

Изображение мерцает,
нестабильно или присутствуют
помехи.

Нет звука. • Проверьте правильность подключения аудиокабеля к соответствующему разъему.

Звуковые помехи. • Уберите от ЖК-телевизора все близко расположенные источники радиочастотного

Пульт дистанционного управления
не работает.

Искажение звука.

• Проверьте надежность подключения кабеля электропитания.

• Проверьте правильность подключения видеокабеля к соответствующему разъему.

• Проверьте, соответствует ли входящий сигнал требованиям данного устройства.

• Проверьте правильность подключения антенны.

• Проверьте текущий уровень громкости.

• Нажмите клавишу MUTE на пульте ДУ. Возможно, данная функция была активирована
ранее.

излучения.

• Направляйте пульт ДУ точно на сенсор ЖК-телевизора с расстояния не более 5
метров.

• Проверьте работоспособность батареек, при необходимости замените их.

• Проверьте, не загрязнен ли передатчик пульта управления или сенсор ЖК­телевизора и не находятся ли между ними какие-либо препятствия.

•

Высокий уровень громкости. Уменьшите громкость.

ПРОЧЕЕ 29

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Компания BBK Electronics LTD. выражает вам
огромную признательность за ваш выбор. Мы сделали
все возможное, чтобы данное изделие удовлетворяло
вашим запросам, а качество соответствовало
лучшим мировым образцам. В случае если ваше
изделие марки BBK будет нуждаться в техническом
обслуживании, просим вас обращаться в один из
Уполномоченных Сервисных Центров (далее – УСЦ).
С полным списком УСЦ и их точными адресами вы
можете ознакомиться на сайте www.bbk.ru, а также
позвонив по номеру бесплатного телефона Единого
информационного центра BBK Electronics LTD. (номера
телефонов соответствующих стран напечатаны
на обложке инструкции). В случае возникновения
вопросов или проблем, связанных с продукцией
BBK Electronics LTD., просим вас обращаться
в письменном виде по адресу:
Россия, 125315, г. Москва, а/я 33,
либо по электронной почте [e-mail].

Условия Гарантийных обязательств
BBK ELECTRONICS LTD.

1. Гарантийные обязательства BBK Electronics LTD.,
предоставляемые УСЦ BBK Electronics LTD.,
распространяются только на модели,
предназначенные BBK Electronics LTD.
для производства или поставок и реализации
на территории страны, где предоставляется
гарантийное обслуживание, приобретенные в этой
стране, прошедшие сертификацию на соответствие
стандартам этой страны, а также маркированные
официальными знаками соответствия.

2. BBK Electronics LTD. устанавливает на свои изделия
следующие сроки службы и гарантийные сроки:

Название продукта Срок службы,

ЖК-телевизоры,
в т.ч. со встроенным
DVD-плеером,
со встроенным медиаплеером

месяцев с
даты выпуска

3. Гарантийные обязательства BBK Electronics LTD.
действуют в рамках законодательства о защите прав
потребителей и регулируются законодательством
страны, на территории которой они предоставлены,
и только при условии использования изделия
исключительно для личных, семейных или домашних
нужд. Гарантийные обязательства BBK Electronics LTD.
не распространяются на случаи использования
товаров в целях осуществления предпринимательской
деятельности либо в связи с приобретением
товаров в целях удовлетворения потребностей
предприятий, учреждений, организаций.

4. Гарантийные обязательства BBK Electronics LTD.
не распространяются на перечисленные ниже
принадлежности изделия, если их замена
редусмотрена конструкцией и не связана
с разборкой изделия. Для всех видов изделий:

• Соединительные кабели, антенны и переходники

для них, носители информации различных типов
(аудио-, видеодиски, диски с программным
обеспечением и драйверами, карты памяти),
элементы питания.

Гарантийный
срок, месяцев
со дня покупки

48 12

• Чехлы, ремни, шнуры для переноски, монтажные
приспособления, инструмент, документацию,
прилагаемую к изделию.

5. Гарантия не распространяется на недостатки,
возникшие в изделии вследствие нарушения
потребителем правил использования, хранения
или транспортировки товара, действий третьих
лиц или непреодолимой силы, включая, но не
ограничиваясь следующими случаями:

• Если недостаток товара явился следствием
небрежного обращения, применения товара
не по назначению, нарушения условий и правил
эксплуатации, изложенных в инструкции по
эксплуатации, в том числе вследствие воздействия
высоких или низких температур, высокой
влажности или запыленности, несоответствия
Государственным стандартам параметров
питающих, телекоммуникационных и кабельных
сетей, попадания внутрь корпуса жидкости,
насекомых и других посторонних предметов,
веществ, а также длительного использования
изделия в предельных режимах его работы.

• Если недостаток товара явился следствием
несанкционированного тестирования товара
или попыток внесения любых изменений в его
конструкцию или его программное обеспечение, в
том числе ремонта или технического обслуживания
в неуполномоченной BBK Electronics LTD.
ремонтной организации.

• Если недостаток товара явился следствием
использования нестандартных (нетиповых) и (или)
некачественных принадлежностей, аксессуаров,
запасных частей, элементов питания, носителей
информации различных типов или нестандартных
(нетиповых) форматов информации.

• Если недостаток товара связан с его применением
совместно с дополнительным оборудованием
(аксессуарами), отличным от дополнительного
оборудования, рекомендованного
BBK Electronics LTD. к применению с данным
товаром. BBK Electronics LTD. не несет
ответственность за качество дополнительного
оборудования (аксессуаров), произведенного
третьими лицами, за качество работы своих
изделий совместно с таким оборудованием,
а также за качество работы дополнительного
оборудования производства компании
BBK Electronics LTD. совместно с изделиями других
производителей.

• Если недостаток товара проявляется в случае
неудовлетворительной работы сетей связи, теле-
или радиовещания, вследствие недостаточной
емкости или пропускной способности сети,
мощности радиосигнала, эксплуатации товара в
зоне со сложной помеховой ситуацией, на границе
или вне зоны устойчивого приема радиосигнала
сети связи, теле- или радиовещания, в том числе
из-за особенностей ландшафта местности и ее
застройки.

6. Недостатки товара, обнаруженные в период срока
службы, устраняются уполномоченными на это
ремонтными организациями (УСЦ). В течение
гарантийного срока устранение недостатков
производится бесплатно при предъявлении
оригинала заполненного гарантийного талона
и документов, подтверждающих факт и дату
заключения договора розничной купли-продажи

ПРОЧЕЕ 30

(товарный, кассовый чек и т. п.). В случае
отсутствия указанных документов гарантийный срок
исчисляется со дня изготовления товара.
При этом следует учитывать:

• Настройка и установка (сборка, подключение
и т. п.) изделия, описанная в документации,
прилагаемой к нему, не входит в объем
гарантийных обязательств BBK Electronics LTD.
и могут быть выполнены как самим пользователем,
так и специалистами большинства уполномоченных
сервисных центров соответствующего профиля
на платной основе.

• Работы по техническому обслуживанию изделий
(чистка и смазка приводов для считывания
информации с носителей различных типов,
чистка и смазка движущихся частей, замена
расходных материалов и принадлежностей и т. п.)
производятся на платной основе.

7. BBK Electronics LTD. не несет ответственности
за возможный вред, прямо или косвенно
нанесенный своей продукцией людям, домашним
животным, имуществу в случае, если это произошло
в результате несоблюдения правил и условий
эксплуатации, хранения, транспортировки или
установки изделия; умышленных или неосторожных
действий потребителя или третьих лиц.

8. Ни при каких обстоятельствах BBK Electronics LTD.
не несет ответственности за какой-либо особый,
случайный, прямой или косвенный ущерб
или убытки, включая, но не ограничиваясь
перечисленным, упущенную выгоду, утрату или
невозможность использования информации
или данных, расходы по восстановлению
информации или данных, убытки, вызванные
перерывами в коммерческой, производственной
или иной деятельности, возникающие в связи
с использованием или невозможностью
использования изделия или информации,
хранящейся в нем или на сменном носителе,
используемом совместно с данным изделием.

9. BBK Electronics LTD. гарантирует корректную работу
изделия только с теми форматами (версиями)
носителей и данных, которые прямо указаны
в инструкции пользователя для данного изделия.
BBK Electronics LTD. не гарантирует возможность
работы изделия с форматами (версиями) носителей
и данных, которые могут появиться в будущем.
BBK Electronics LTD. не гарантирует возможность
полноценной работы изделия с носителями
информации, запись или изготовление которых
была осуществлена не в заводских условиях,
или с нарушениями технологии, или на устройствах
других производителей аудио-, видеотехники,
или с нарушением действующего законодательства
в области охраны авторских и смежных прав, защиты
информации и других законных прав собственников,
включая, но не ограничиваясь следующими
случаями:

• использование носителей плохого качества может
приводить к невозможности выполнения записи
или воспроизведения, к потере записанных
или отредактированных материалов или к
повреждению изделия;

• при использовании многослойных носителей
информации может наблюдаться кратковременное
искажение изображения и звука при переключении
между слоями;

• воспроизведение записываемых и
перезаписываемых носителей в некоторых случаях
может оказаться невозможным из-за условий
выполнения их записи.

• диск, записанный на другом устройстве, сессия
записи которого не была закрыта, не может
воспроизводиться или использоваться для записи
или редактирования при помощи данного изделия.

• диск, записанный при помощи данного изделия
(если оно имеет такую функцию), может не
воспроизводиться на другом устройстве.

Использование изделия по истечении срока
службы

1. Срок службы, установленный BBK Electronics LTD.
для данного изделия, действует только при условии
использования изделия исключительно для личных,
семейных или домашних нужд, а также соблюдении
потребителем правил эксплуатации, хранения
и транспортировки изделия. При условии
аккуратного обращения с изделием и соблюдения
правил эксплуатации фактический срок службы
может превышать срок службы, установленный
BBK Electronics LTD.

2. По окончании срока службы изделия вам
необходимо обратиться в Уполномоченный
сервисный центр для проведения профилактического
обслуживания изделия и определения его
пригодности к дальнейшей эксплуатации. Работы
по профилактическому обслуживанию изделий
и его диагностике выполняются сервисными
центрами на платной основе.

3. BBK Electronics LTD. не рекомендует продолжать
эксплуатацию изделия по окончании срока
службы без проведения его профилактического
обслуживания в Уполномоченном сервисном
центре, т. к. в этом случае изделие может
представлять опасность для жизни, здоровья
или имущества потребителя.

Утилизация изделия

После окончания срока службы изделия
его нельзя выбрасывать вместе с обычным
бытовым мусором. Вместо этого
оно подлежит сдаче на утилизацию
в соответствующий пункт приема
электрического и электронного оборудования
для последующей переработки и утилизации
в соответствии с федеральным или местным
законодательством. Обеспечивая правильную
утилизацию данного продукта, вы помогаете сберечь
природные ресурсы и предотвращаете ущерб
для окружающей среды и здоровья людей, который
возможен в случае ненадлежащего обращения.
Более подробную информацию о пунктах приема
и утилизации данного продукта можно получить
в местных муниципальных органах или на предприятии
по вывозу бытового мусора.

ПРОЧЕЕ 31

Дата производства

Каждому изделию присваивается уникальный
серийный номер в виде буквенно-цифрового ряда
и дублируется штрих-кодом, который содержит
следующую информацию: название товарной группы,
дату производства, порядковый номер изделия.
Серийный номер располагается на задней панели
продукта, на упаковке и в гарантийном талоне.
Для товара, изготовленного в Китае:

1

Первые две буквы – соответствие товарной группе
(LED ЖК-телевизор со встроенным цифровым
ТВ-тюнером – LЕ)

2

Первые две цифры – год производства

3

Вторые две цифры – неделя производства

4

Последние цифры – порядковый номер изделия

Для товара, изготовленного в России:

1

Первые цифры – год и месяц производства

2

Первые две буквы – код производителя

(КА – ООО «ТВ-Альянс»)

3

Вторые шесть цифр – порядковый номер изделия

4

Последние цифры – код модели

ВНИМАНИЕ! Во избежание недоразумений
убедительно просим вас внимательно изучить
Руководство по эксплуатации изделия и условия
гарантийных обязательств, проверить правильность
заполнения гарантийного талона. Гарантийный
талон действителен только при наличии правильно
и четко указанных: модели, серийного номера
изделия, даты покупки, четких печатей фирмы­продавца, подписи покупателя. Серийный номер
и модель изделия должны соответствовать
указанным в гарантийном талоне. При нарушении
этих условий, а также в случае, когда данные,
указанные в гарантийном талоне, изменены или
стерты, талон признается недействительным.

ДЛЯ ЗАПИСЕЙ 32

Заполняется сервисным центром
Заповнюється сервісним центром

А

Заполняется сервисным центром
Заповнюється сервісним центром

Б

Заполняется сервисным центром
Заповнюється сервісним центром

В

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

печать
сервисного
центра

печатка
сервісного
центру

печать
сервисного
центра

печатка
сервісного
центру

печать
сервисного
центра

печатка
сервісного
центру

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Единый информационный центр BBK Electronics обеспечивает полную информационную поддержку деятельности
компании в России, странах СНГ и Балтии. Профессиональные операторы быстро ответят на любой интересующий
вас вопрос. Вы можете обращаться в единый центр по вопросам сервисного сопровождения, для рекомендаций
специалистов по настройке и подключению, для информирования о местах продаж, с вопросами о рекламных
акциях и розыгрышах, проводимых компанией, а также с любыми другими вопросами о деятельности компании
на территории России, стран СНГ и Балтии. Есть вопросы? Звоните – мы поможем!

Единый информационный центр BBK Electronics (бесплатные звонки со стационарных телефонов):

Беларусь – 8 (820) 007-311-11
Казахстан – 8 [phone]
Молдова – 0 (800) 61-007
Россия – 8 (800) 200-400-8 (бесплатные звонки со стационарных и мобильных телефонов)
Украина – 0 (800) 304-222-0

Время работы единого информационного центра:

Пн-Пт с 9:00 до 20:00 (по московскому времени).
Сб, Вс и дни государственных праздников – выходные.
Настоящая инструкция является объектом охраны в соответствии с международным и российским законодательством
об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование
и распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско-правовой
ответственности, а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной
ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП в старой редакции).

Контактная информация:

1.

Изготовитель товара – BBK ELECTRONICS LTD. (БИ-БИ-КЕЙ ЭЛЕКТРОНИКС ЛИМИТЕД), Китай, Гонконг, Коулун,
ул. Чхан Ю,

11, Стерлинг центр, 11, 8-й этаж.

2. Организация, уполномоченная на принятие и удовлетворение требований потребителей в отношении товара
ненадлежащего качества, – ООО «Сервисный центр ВВК», 109202, Москва, шоссе Фрезер, д. 17А, стр.1А.

3. Импортеры товара в РФ – ООО «ББК-Сервис», 125057, Москва, Ленинградский проспект, д. 57; ООО
«Чевенгур», 143420, Московская область, Красногорский р-н, п/о Архангельское, территория – Федеральное
государственное унитарное предприятие «Строительное объединение» Управления делами Президента
Российской Федерации (ФГУП СО УД ПРФ), административное здание, помещ. №2.

BBK ELECTRONICS LTD.
СДЕЛАНО В КИТАЕ v5.0

Заполняется сервисным центром

А

Заповнюється сервісним центром

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

Заполняется сервисным центром

Б

Заповнюється сервісним центром

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

Заполняется сервисным центром

В

Заповнюється сервісним центром

ДАТА ПРИЁМА
дата приймання

ДАТА ВЫДАЧИ
дата видачi

ОСОБЫЕ ОТМЕТКИ
особливi позначення

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Заполняется сервисным центром Заповнюється сервісним центром

печать
сервисного
центра

печатка
сервісного
центру

печать
сервисного
центра

печатка
сервісного
центру

печать
сервисного
центра

печатка
сервісного
центру

ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТІЙНИЙ ТАЛОН

ГАРАНТИЯ

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ГАРАНТІЯ

С УСЛОВИЯМИ ГАРАНТИИ ОЗНАКОМЛЕН
З УМОВАМИ ГАРАНТІЇ ОЗНАЙОМЛЕНИЙ

ВНИМАНИЕ!
УВАГА!

ИЗДЕЛИЕ
вирiб

МОДЕЛЬ
модель

СЕРИЙНЫЙ НОМЕР
серiйний номер

ДАТА ПРОДАЖИ
дата продажу

ФИРМА-ПРОДАВЕЦ
фiрма-продавець

ИЗДЕЛИЕ
вирiб

МОДЕЛЬ
модель

СЕРИЙНЫЙ НОМЕР
серiйний номер

ДАТА ПРОДАЖИ
дата продажу

ФИРМА-ПРОДАВЕЦ
фiрма-продавець

ИЗДЕЛИЕ
вирiб

МОДЕЛЬ
модель

СЕРИЙНЫЙ НОМЕР
серiйний номер

ДАТА ПРОДАЖИ
дата продажу

ФИРМА-ПРОДАВЕЦ
фiрма-продавець

ИЗДЕЛИЕ

вирiб

МОДЕЛЬ

модель

СЕРИЙНЫЙ НОМЕР

серiйний номер

ДАТА ПРОДАЖИ

дата продажу

ФИРМА-ПРОДАВЕЦ

фiрма-продавець

АДРЕС ФИРМЫ-ПРОДАВЦА

адрес фiрми-продавца

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

телефон фiрми-продавца

Пожалуйста, потребуйте от продавца полностью заполнить гарантийный талон, включая отрывные корешки внутри.
Будь ласка, вимагайте від продавця повністю заповнити гарантійний талон, включаючи відривні корінці всередині.

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «B» ВІДРИВНИЙ ТАЛОН «B»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ПОДПИСЬ ПОКУПАТЕЛЯ
ПІДПИС ПОКУПЦЯ

печать
или штамп
продавца

печатка
або штамп
продавця

печать
или штамп
продавца

печатка
або штамп
продавця

печать
или штамп
продавца

печатка
або штамп
продавця

печать или штамп продавца
печатка або штамп продавця

СВЕДЕНИЯ ОБ УСТАНОВКЕ ИЗДЕЛИЯ
ВІДОМОСТІ ПРО ВСТАНОВЛЕННЯ ВИРОБУ

Фирма-установщик
Фірма-встановлювач

Номер сертификата
Номер сертифікату

Дата установки
Дата встановлення

Мастер
Майстер
