Page 1
LEM2267FDT
LEM2467FDT
LEM2667FDT
LEM3267FDT
LED ЖК-ТЕЛЕВИЗОРЫ
СО ВСТРОЕННЫМ ЦИФРОВЫМ
ТВ-ТЮНЕРОМ
(телевизоры с жидкокристаллическим экраном
со встроенным цифровым ТВ-тюнером)
Руководство по эксплуатации
с гарантийным талоном
прочитайте внимательно перед эксплуатацией
Page 2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Инструкция по мерам безопасности 1
ОБЗОР УСТРОЙСТВА
Цифровой DVB-T тюнер 2
Особенности 2
Комплектация 2
Установка 3
Общий вид панелей управления 3

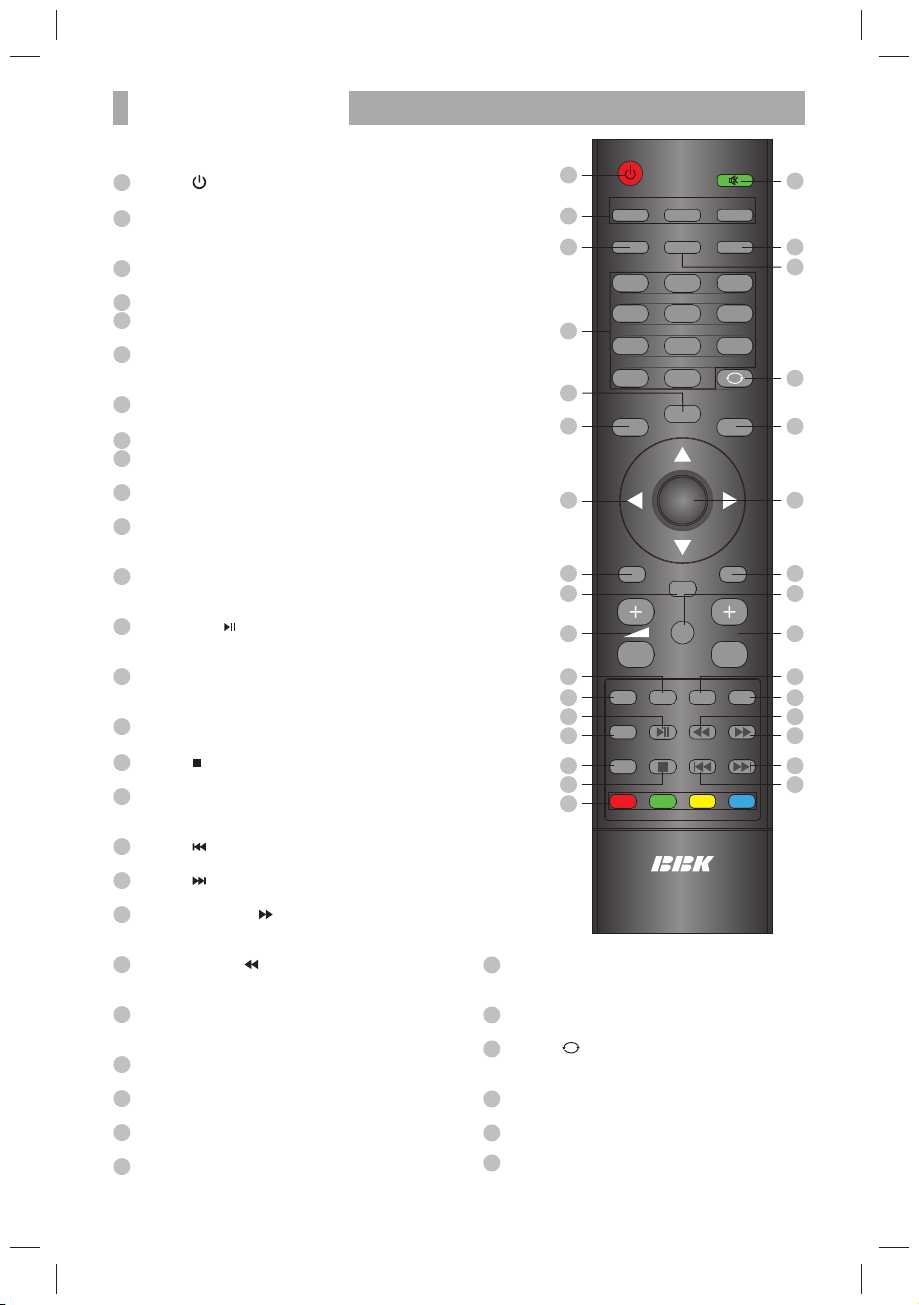

Пульт дистанционного управления 4

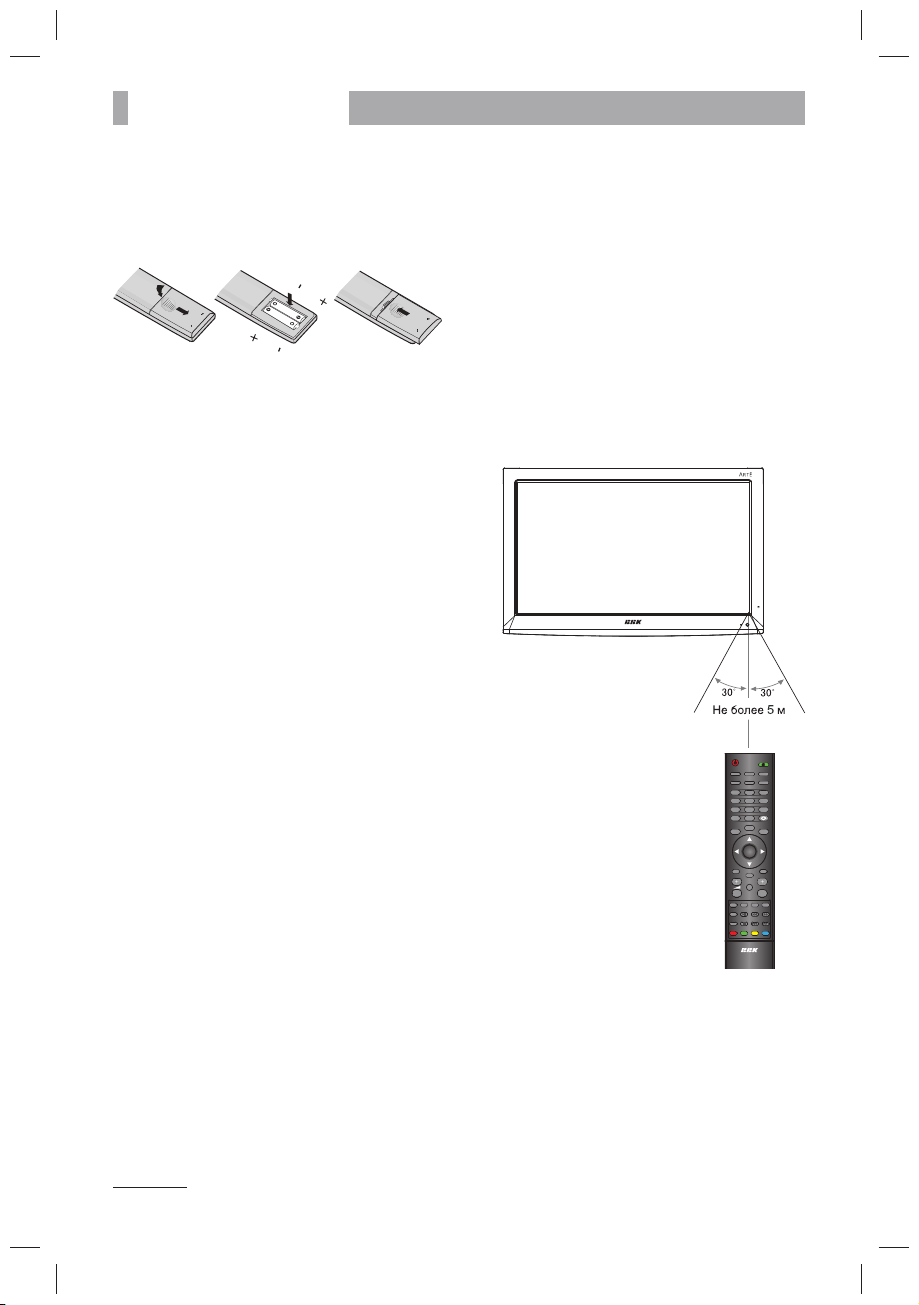

Установка батареек в пульт
дистанционного управления 5

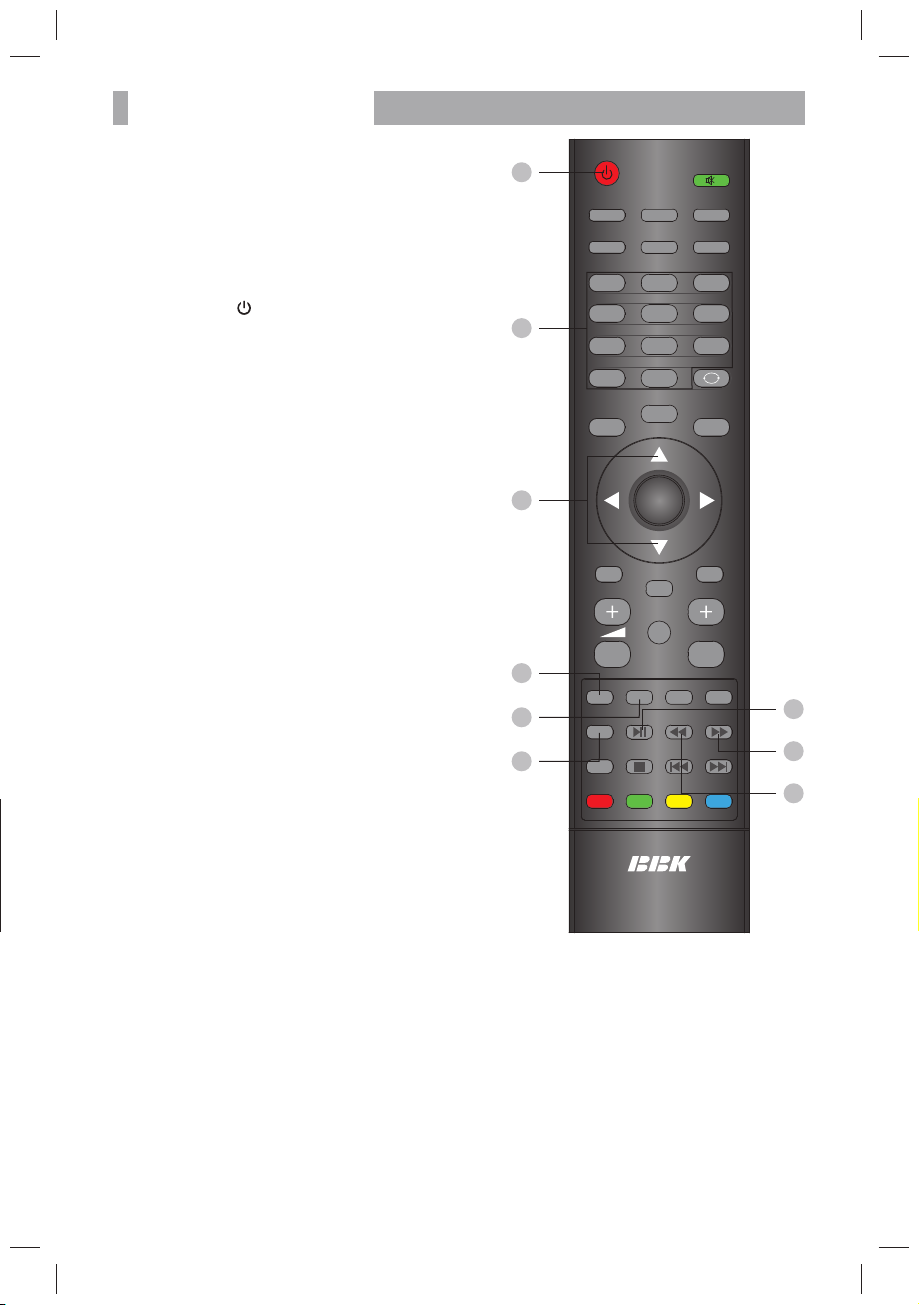

Использование пульта дистанционного
управления 5
ПОДКЛЮЧЕНИЕ

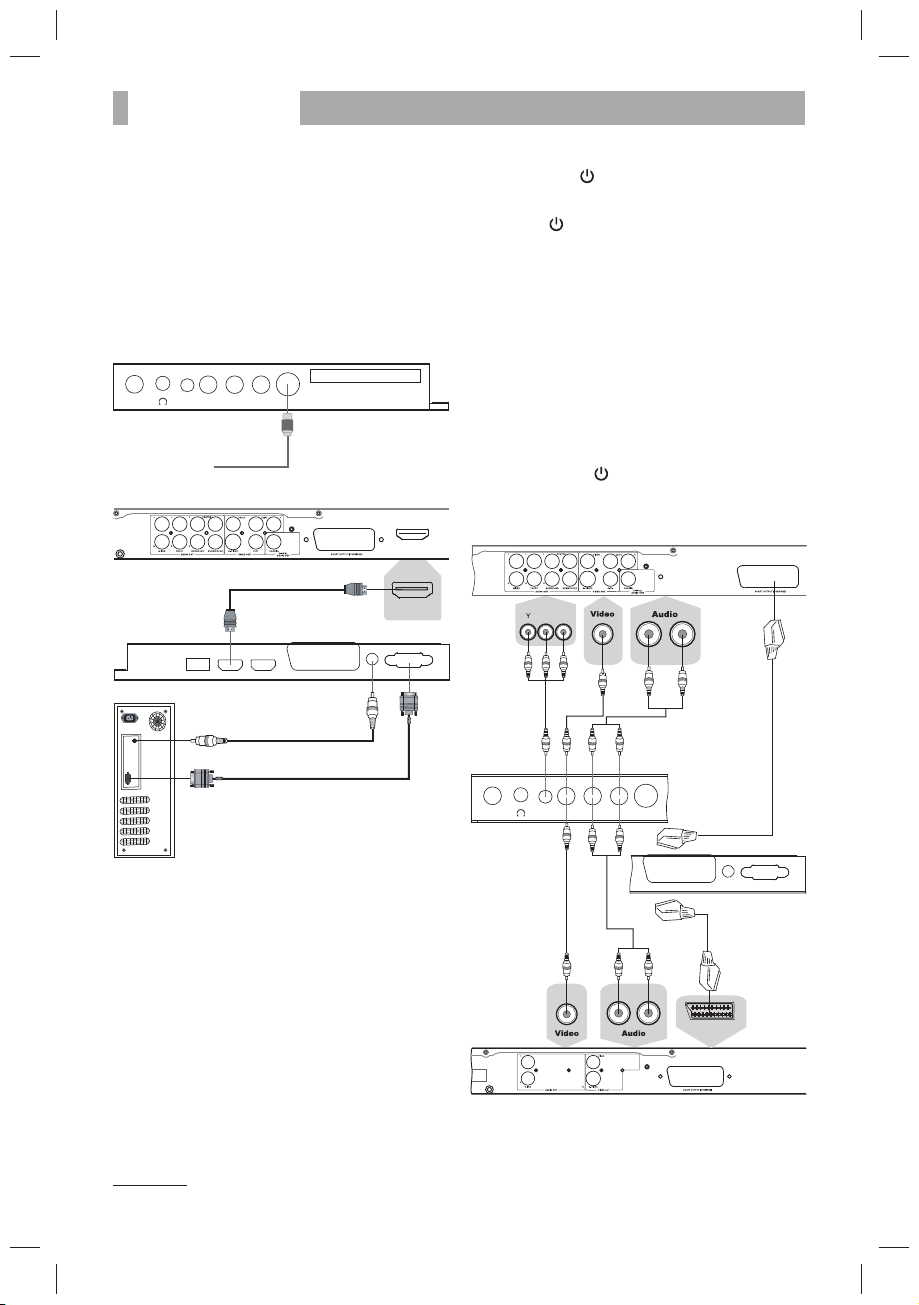

Подключение ТВ-антенны и устройств
по HDMI- и VGA-интерфейсам 6
Включение 6

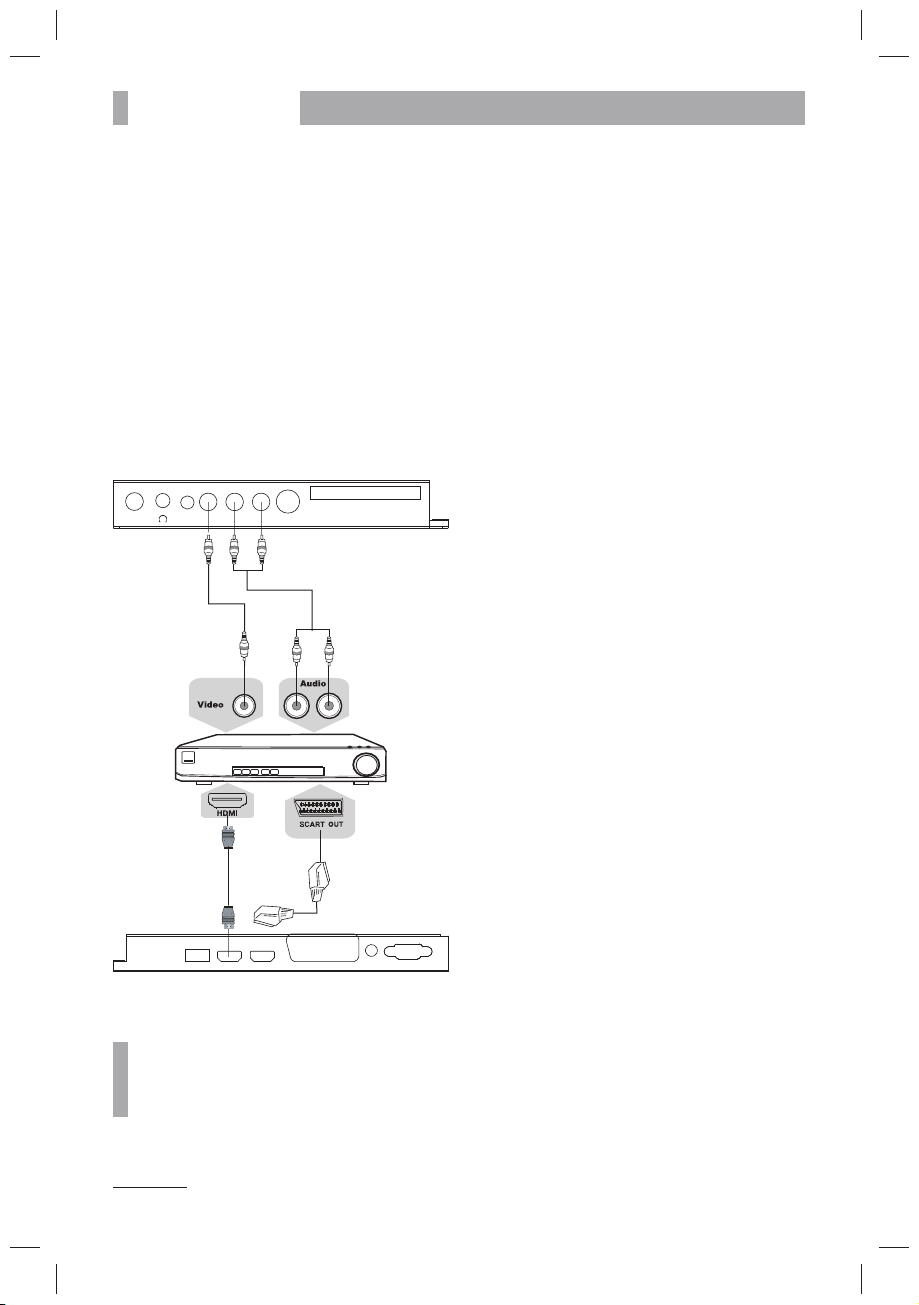

Подключение к DVD-плееру/
видеомагнитофону 6
Подключение к спутниковым ресиверам
и цифровым телевизионным тюнерам 7
ОСНОВНЫЕ ОПЕРАЦИИ
Выбор источника сигнала 8
Регулировка громкости 8
Временное отключение громкости 8
Переключение настроенных каналов 8
Вывод информации о текущем источнике
сигнала 8
EPG 8
Телетекст 9
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Приветствие 10

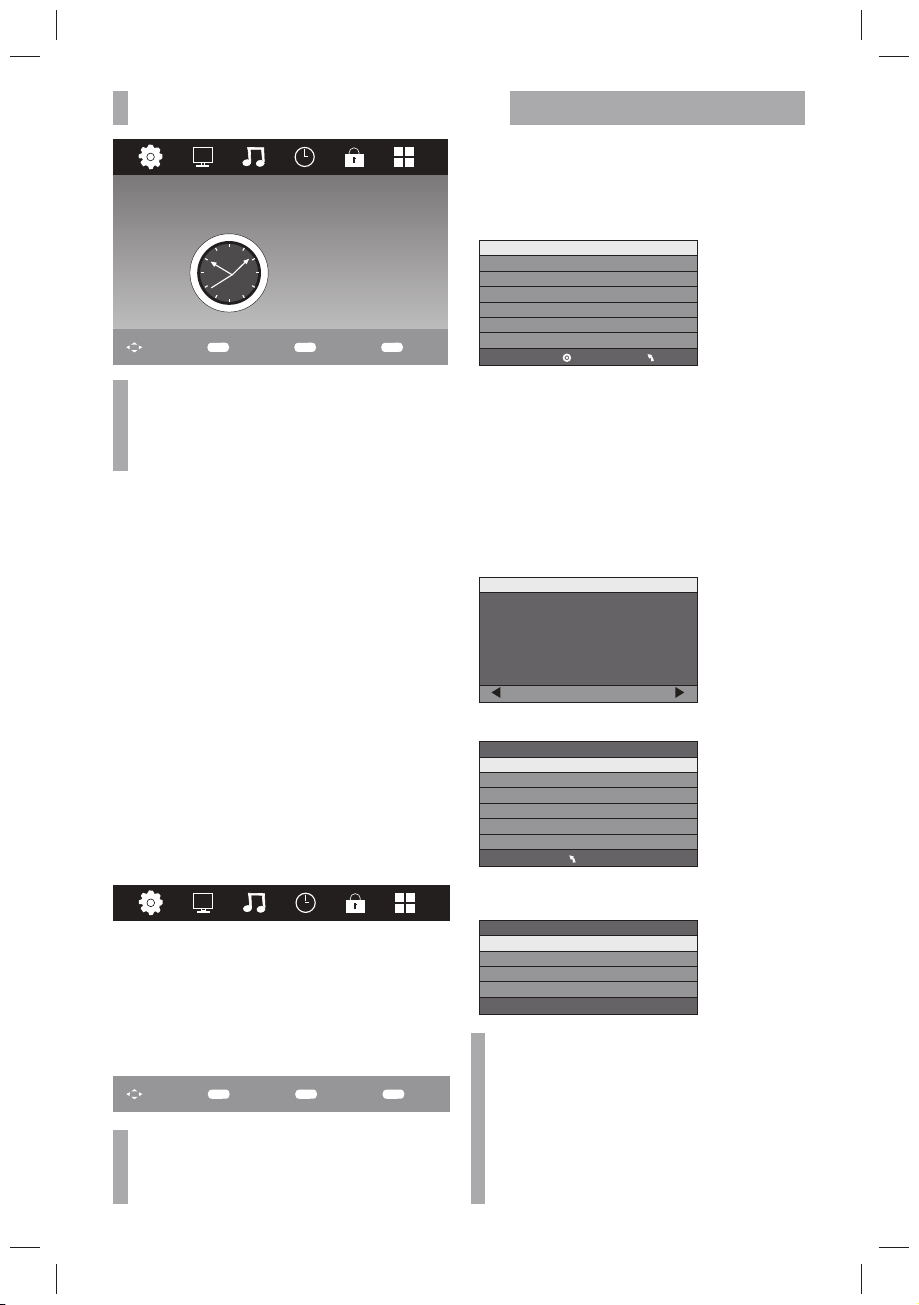

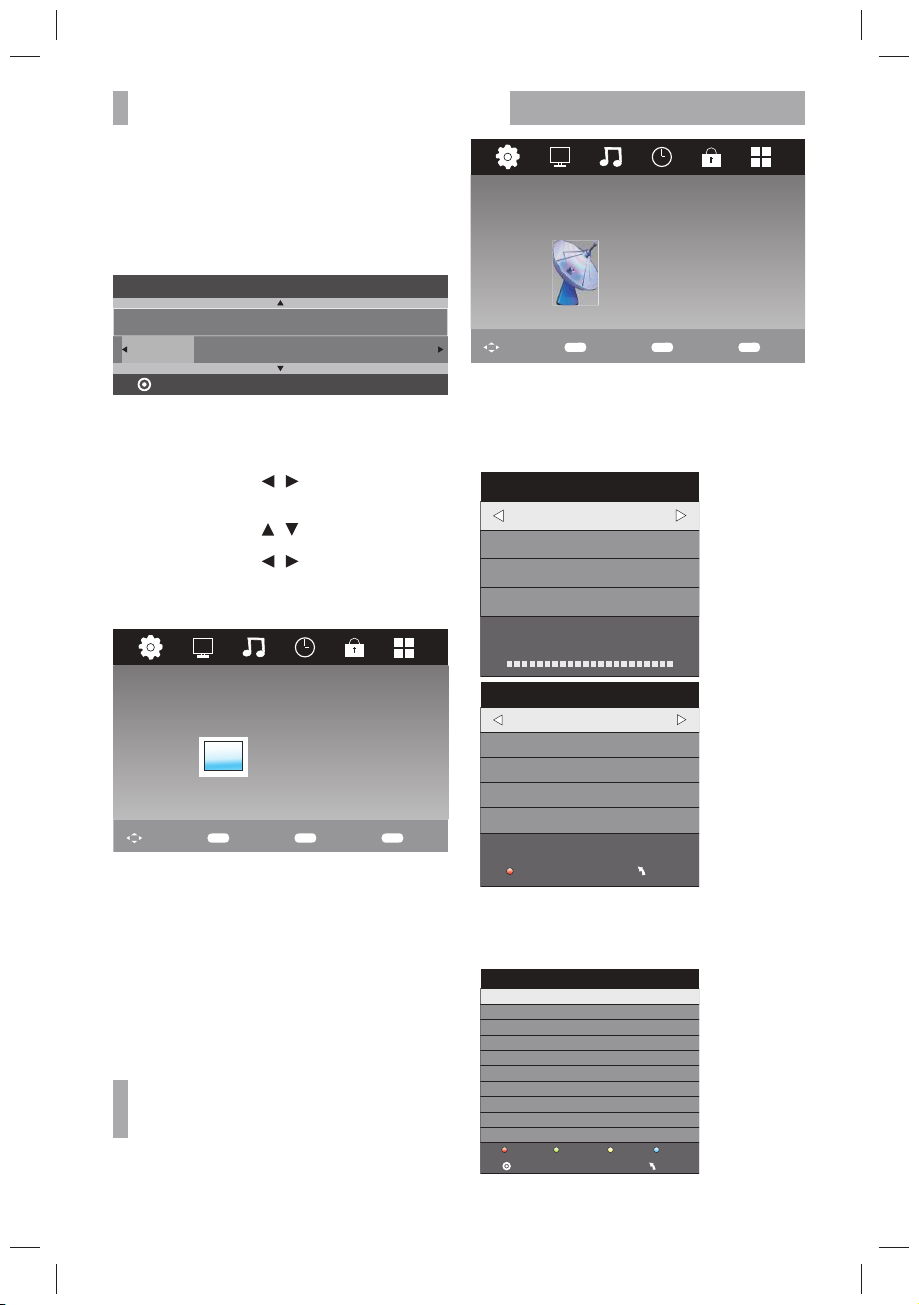

Использование меню 10
Канал 10
Изображение 11
Звук 11
Время 11
Общие 12

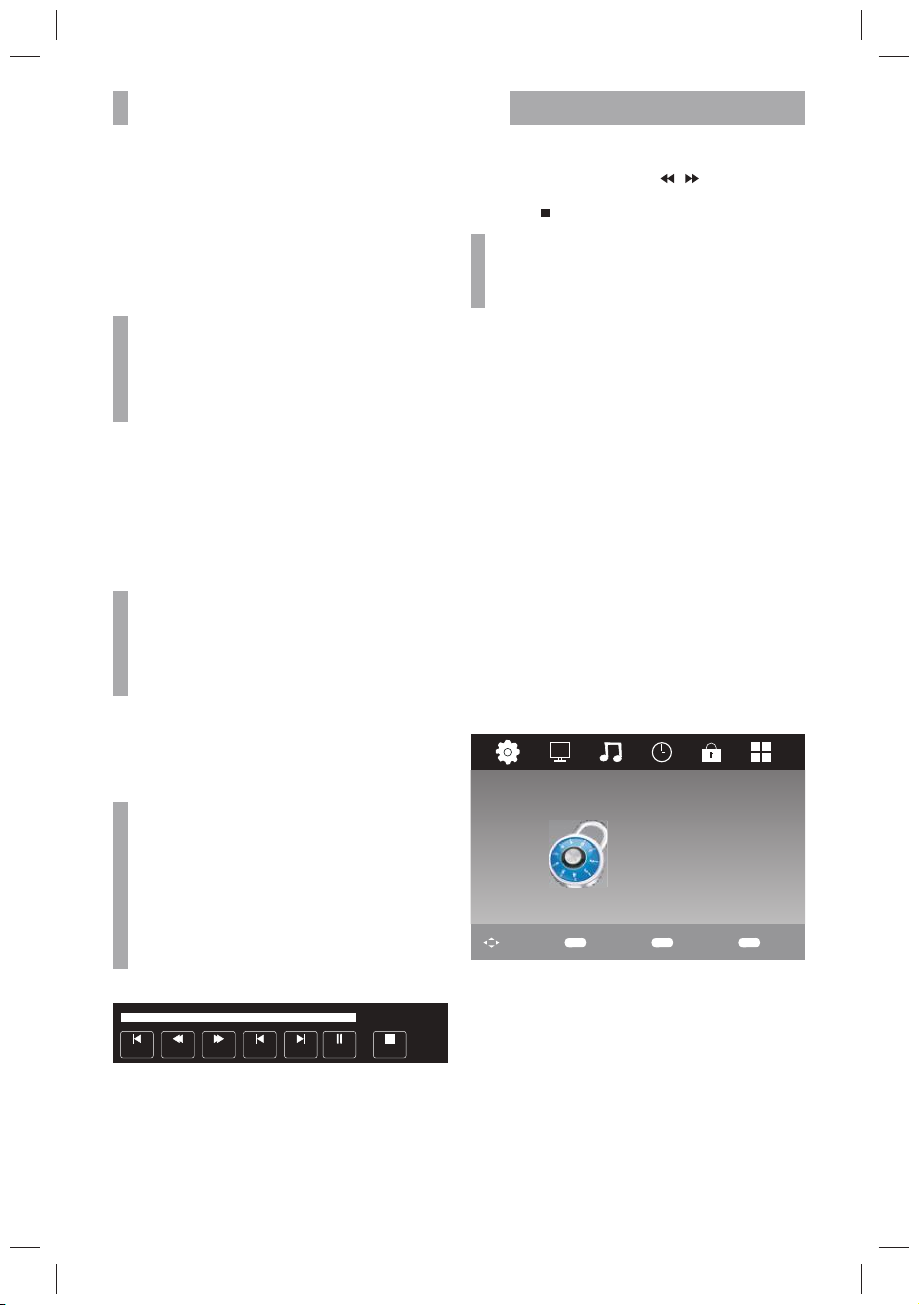

Функция PVR 12
Функция Таймшифт 13
Блокировка 13

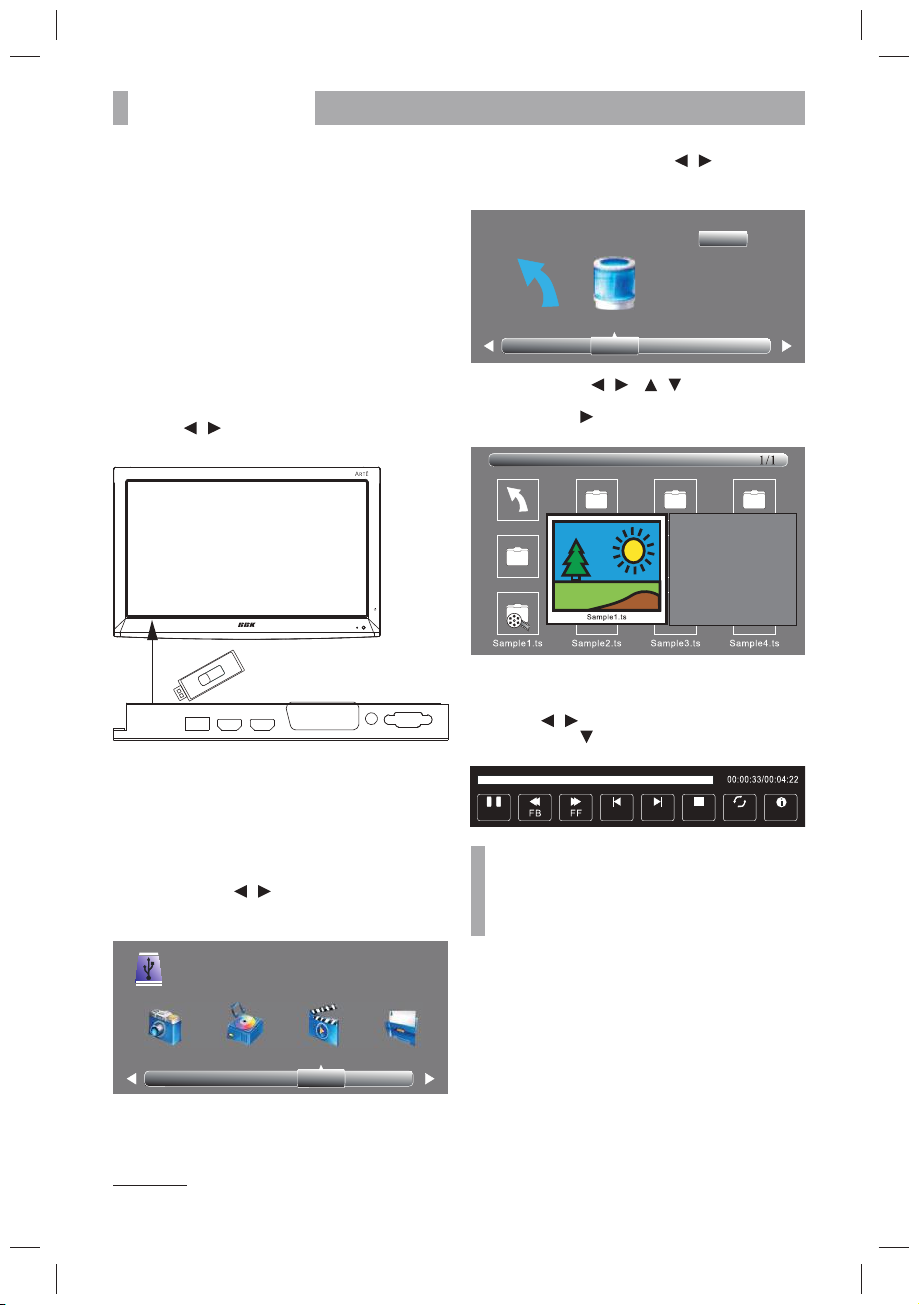

HD-МЕДИАПЛЕЕР
Приложение 14
Технические характеристики встроенного
HD-медиаплеера 15
ПРОЧЕЕ
HDMI 16
Критерии определения неисправности
ЖК-матрицы телевизора 16
Поддерживаемые типы сигнала видеокарты
персонального компьютера 16
Поиск неисправностей 17
Технические характеристики 18
Сервисное обслуживание 19
Page 3
ВВЕДЕНИЕ 1
ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
Символ опасности
Напоминание пользователю о высоком
напряжении.
Символ предупреждения
Напоминание пользователю о проведении
всех действий в соответствии
с инструкцией.
ВНИМАНИЕ:
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИИ ЕГО В УСЛОВИЯХ
ПОВЫШЕННОЙ ВЛАЖНОСТИ.
ПРЕДУПРЕЖДЕНИЯ:
• Перед использованием устройства внимательно
ознакомьтесь с настоящим руководством. Сохраните
его для использования в будущем.
• Никогда самостоятельно не вскрывайте устройство
и внешний блок питания, это может стать причиной
поражения электрическим током, привести к выходу
устройства из строя и аннулирует гарантийные
обязательства производителя. Для ремонта
и технического обслуживания обращайтесь только
к квалифицированным специалистам.
• Для электропитания устройства используйте
электросеть с надлежащими характеристиками.
• Подключайте устройство только к предназначенным
для этого аудиовидеокомпонентам
и предназначенными для этого соединительными
кабелями.
• Не подвергайте устройство воздействию прямых
солнечных лучей, низких и высоких температур,
повышенной влажности. Избегайте резких перепадов
температуры и влажности. При перемещении
устройства из прохладного помещения в теплое
и наоборот распакуйте устройство перед началом
эксплуатации и подождите 1–2 часа, не включая его.
• Не устанавливайте на устройство посторонние
предметы. Оберегайте устройство от ударов,
падений, вибрации и иных механических
воздействий. Помните – экран устройства хрупок
и может быть поврежден даже незначительным
усилием.
• Не закрывайте вентиляционные отверстия
на задней панели устройства и не устанавливайте
его в местах, где нормальное охлаждение устройства
во время работы невозможно. Рекомендуем
оставлять не менее 10 см свободного пространства
вокруг устройства для лучшей вентиляции.
• Устанавливайте устройство только на твердой
ровной поверхности, используйте подставку
и набор крепежных элементов, входящих в комплект
поставки.
При установке на вращающемся основании или
кронштейне следите, чтобы кабель питания
не натягивался и оставался свободен для доступа
на случай необходимости быстрого отключения
кабеля питания от сети электропитания.
Штепсельная вилка должна оставаться
легкодоступной на случай необходимости быстрого
отключения от сети электропитания.
• При монтаже устройства на стену используйте только
специальные крепления и кронштейны, учитывая вес
и размер устройства, во избежание получения травм
и повреждения устройства. В случае необходимости
обратитесь к квалифицированным специалистам.
• Не используйте при чистке устройства абразивные
материалы и органические соединения (алкоголь,
бензин и т. д.). Для чистки корпуса устройства
допускается использование небольшого количества
нейтрального моющего средства, для чистки экрана
используйте сухую мягкую ткань или специальные
салфетки, предназначенные для LCD-мониторов.
• Отключайте устройство от сети электропитания
и от кабеля телевизионной антенны, если не
собираетесь пользоваться им длительное время,
или перед грозой. Не прикасайтесь во время грозы
к устройству, сетевому шнуру или кабелю антенны!
• Вынимайте батарейки из пульта дистанционного
управления, если не собираетесь пользоваться
им длительное время.
• Просмотр телепередач рекомендуется проводить
при положении регулятора громкости телевизора
не более 1/2 от максимального уровня. Длительное
прослушивание на более высоком уровне громкости
может привести к ухудшению слуха.
• Если в течение длительного времени изображение
на экране телевизора остается неподвижным, то на
матрице могут возникнуть остаточные изображения,
т. н. «эффект статичных изображений».
• Использование телевизора предполагает
просмотр постоянно меняющегося изображения,
занимающего всю площадь экрана.
Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями объектов
и могут отличаться от их реального внешнего вида.
Page 4
ОБЗОР УСТРОЙСТВА 2
Д
LED ЖК-телевизор со встроенным цифровым
ТВ-тюнером _ это электронное устройство
для приема и отображения изображения и звука,
передаваемых по беспроводным каналам, и сигналов
от устройств воспроизведения видеосигнала,
со встроенным мультиформатным медиаплеером.
Устройство предназначено для личных, семейных,
домашних и иных нужд, не связанных
предпринимательской деятельности.
с осуществлением
ЦИФРОВОЙ DVB-T ТЮНЕР
Ваш телевизор оснащен цифровым DVB-T тюнером,
позволяющим принимать передачи эфирного
наземного цифрового телевидения и радио. DVB-T
тюнер декодирует цифровые сигналы в форматах
MPEG-2 и MPEG-4. Телевизионные каналы
и радиостанции, передаваемые в одном частотном
радиоканале, сформированы в мультиплекс. В состав
мультиплекса могут входить как общегосударственные,
так и региональные каналы.
Телевизор обладает функцией PVR – цифровой
видеозаписи. Это позволяет записывать
телевизионные программы, в том числе установив
таймер записи на нужное время, и использовать
функцию Таймшифт – включение паузы во время
эфира. PVR дает возможность просмотреть
в удобное время не только записанные телевизионные
передачи, но и видеофайлы и фотографии, а также
слушать музыку. Для работы функции PVR необходимо
подключить к телевизору USB-носитель.
Прием сигналов цифрового телевидения и радио
возможен только при наличии передач в цифровом
стандарте DVB-T. Проверьте, что в вашем регионе
ведется цифровое вещание и место приема входит
в зону обслуживания передающего центра. Телевизор
обеспечивает прием сигналов только открытого,
некодированного цифрового вещания. Для приема
цифрового эфирного сигнала в зоне уверенного
приема вам понадобится антенна дециметрового
(ДМВ) диапазона. Выбор антенны зависит от условий
приема, расположенных вокруг зданий, рельефа
местности и т.п. Необходимо применять эффективные
комнатные антенны с усилителем либо использовать
наружные антенны. Из-за большей высоты
размещения и больших размеров использование
наружных антенн всегда предпочтительнее комнатных.
Для правильного выбора антенны можно обратиться
за помощью в офис передающей компании цифрового
телевидения вашего региона. Существующую
антенну, на которую ведется прием дециметровых
каналов аналогового эфирного телевидения, можно
использовать и для приема сигналов цифрового
вещания. Обратите внимание, что коллективная
антенна кабельного телевидения для приема сигналов
цифрового телевидения может не подойти, поскольку
сигнал в нее поступает с районной телевизионной
студии и эфирные сигналы цифрового телевидения
в кабельной сети отсутствуют.
Не является недостатком товара неудовлетворительное
качество приема сигнала цифрового вещания
в случае отсутствия достаточного уровня сигнала
в подключенном к телевизору антенном кабеле,
эксплуатации телевизора в зоне со сложной помеховой
ситуацией, на границе или вне зоны устойчивого
приема радиосигнала телевещания, в т.ч. из-за
особенностей ландшафта местности и ее застройки.
ОСОБЕННОСТИ
Оснащение
• Высококачественная цветная TFT-матрица
со светодиодной подсветкой
• Собственное разрешение матрицы 1920x1080
• 2*/3** цифровых аудио-, видеоинтерфейса HDMI
• Разъем VGA
• Компонентный YPbPr видеовход
• Аудиовход PC AUDIO
• Композитный видеовход
• Стереофонический аудиовход
• Видеовход SCART
• USB2.0-порт для воспроизведения HD-видео,
аудиофайлов и фотографий с внешних
USB-совместимых устройств
• Русифицированное меню
• Совместимость с настенными креплениями
стандарта VESA
• Настройка цветовой температуры
• Регулировка тембра, баланса акустической системы
• Предустановленные настройки звука
Режим телевизора
• Чувствительный тюнер, обеспечивающий уверенный
прием цифровых и аналоговых каналов
• Функция автоматического и ручного поиска каналов
• Поддержка NICAM стерео
• Функция телетекста
• Регулировка яркости и контрастности,
предустановленные настройки изображения
• Современные методы шумоподавления
Режим монитора персонального компьютера
• Широкий диапазон поддерживаемых разрешений
• Регулировка частоты и фазы
КОМПЛЕКТАЦИЯ
ЖК-телевизор 1 шт.
Пульт дистанционного управления 1 шт.
Батарейка ААА 2 шт.
Переходник YPbPr 1 шт.
Подставка для телевизора 1 шт.
Комплект крепежных элементов 1 шт.
Руководство по эксплуатации
с гарантийным талоном 1 шт.
* Для моделей LEM2267FDT и LEM2467FDT
** Для моделей LEM2667FDT и LEM3267FDT
Page 5
ОБЗОР УСТРОЙСТВА 3

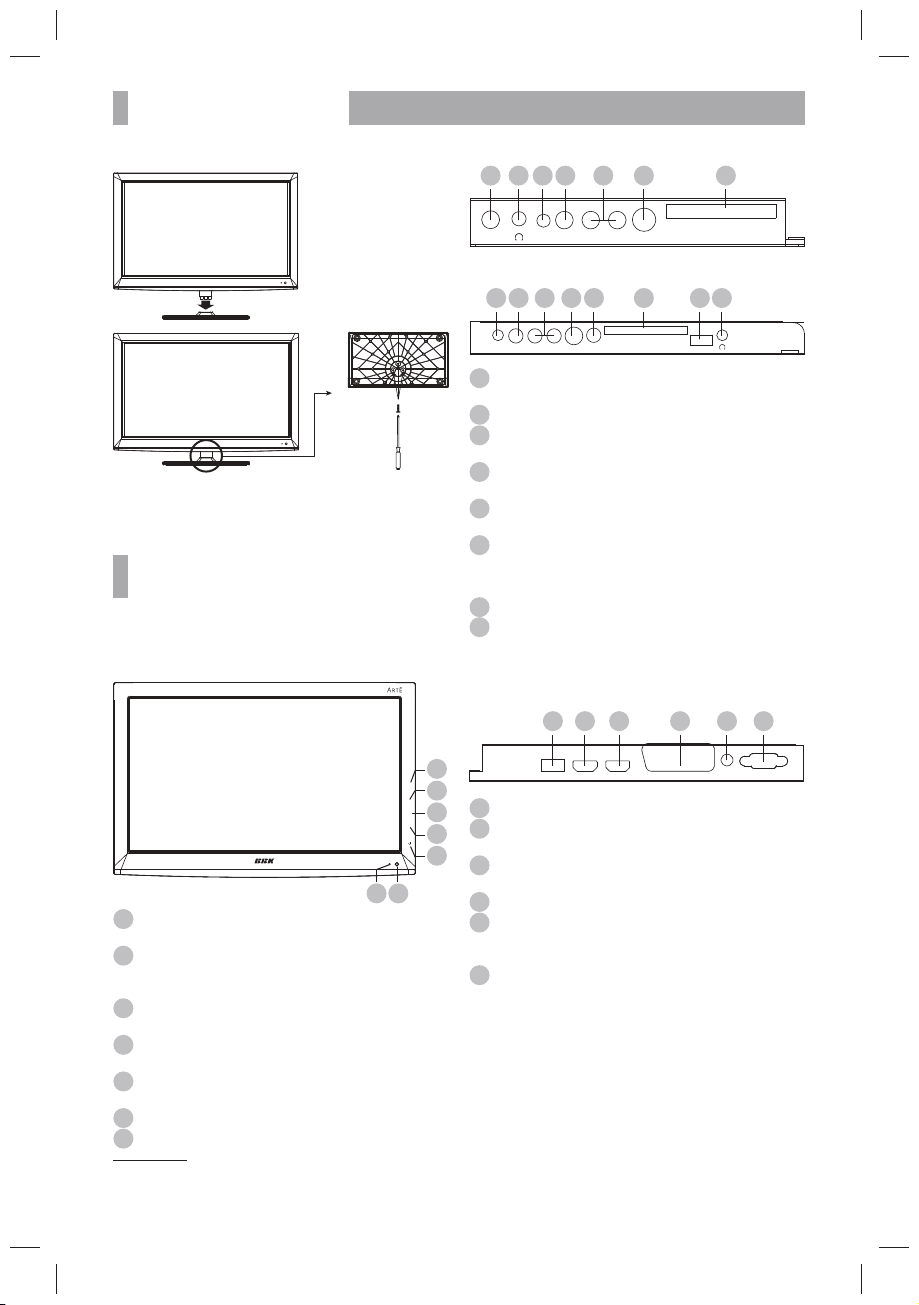

УСТАНОВКА
Для настольного размещения воспользуйтесь
настольной подставкой. Совместите подставку
с телевизором и зафиксируйте винтом, как показано
на рисунке.
ПРИМЕЧАНИЕ
• ТВ возможно разместить на стене с помощью
кронштейнов стандарта VESA.
ОБЩИЙ ВИД ПАНЕЛЕЙ
УПРАВЛЕНИЯ*
Передняя панель телевизора
YPbPr VIDEO
COAX
1
Разъем COAX
Цифровой коаксиальный аудиовыход.
2
Разъем для подключения наушников
3
Разъем YPbPr
Компонентный видеовход.
4
Разъем VIDEO
Композитный видеовход.
5
Разъем AUDIO L R
Стереофонический аудиовход.
6
Разъем ANT
Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного
телевидения).
7
CI-слот для подключения модуля условного доступа
Разъем HDMI3
8
Интерфейс для передачи сигнала высокой четкости
Боковая панель телевизора**
LR
ANT
Боковая панель телевизора***
COMMON INTERFACE
COAXYPbPr VIDEO LR ANT HDMI3
Нижняя панель телевизора
431 5 62
7431 5 62
COMMON INTERFACE
2653 1 7 84
1
SOURCE
CH +
2
CH -
MENU
3
VOL +
VOL -
4
5
6
7
1
Клавиша SOURCE
Выбор режима работы/источника сигнала.
2
Клавиши CH+ и CH-
Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.
3
Клавиша MENU
Открытие меню.
4
Клавиши VOL+ и VOL-
Клавиши регулировки громкости.
5
Клавиша STAND BY
Рабочий режим/режим ожидания.
6
ИК-датчик системы дистанционного управления
7
Индикатор рабочего режима/режима ожидания
* Изображение является схематичным и может не совпадать с реальным.
** Для моделей LEM2267FDT и LEM2467FDT.
*** Для моделей LEM2667FDT и LEM3267FDT.
1
USB-порт
2
Разъем HDMI 1
USB
SCARTHDMI1 HDMI2
Интерфейс для передачи сигнала высокой четкости.
3
Разъем HDMI 2
Интерфейс для передачи сигнала высокой четкости.
4
Разъем SCART
5
Разъем PC AUDIO
Разъем для подключения внешнего источника
аудиосигнала.
6
Разъем VGA
Разъем для подключения к компьютеру.
VGAPC AUDIO
Page 6
ОБЗОР УСТРОЙСТВА 4
Д
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Клавиша
1
Рабочий режим/режим ожидания.
Клавиши FAV/FAV-/FAV+
2
Клавиши управления списком любимых каналов в
режиме ATV/DTV.
Клавиша P.MODE
3
Выбор предустановленных настроек изображения.
Цифровые клавиши
4
Клавиша INPUT
5
Выбор источников сигнала.
Клавиша INFO
6
Отображение информации о канале/источнике
сигнала.
Клавиша направления (ВВЕРХ, ВНИЗ, ВЛЕВО,
7
ВПРАВО)
Клавиша MENU
8
Клавиша PC AUTO
9
Автонастройка ТВ в режиме монитора.
Клавиши VOL+/-
10
Увеличение/уменьшение уровня громкости.
Клавиша HOLD/ZOOM
11
Задержка страницы в режиме телетекста/
масштабирование.
Клавиша TEXT/HOME
12
Включение/выключение режима телетекста/выход
в главное меню подключенного USB-устройства.
Клавиша SIZE/
13
Управление форматом ввода данных в режиме
телетекста/нормальное воспроизведение/пауза.
Клавиша INDEX/PAGE UP
14
Отображение основной страницы телетекста/
следующая страница.
Клавиша PAGE DOWN
15
Предыдущая страница.
Клавиша
16
Остановка воспроизведения.
Клавиши RED/GREEN/YELLOW/BLUE
17
Действуют в соответствии с информацией
на экране.
Клавиша
18
Воспроизведение с предыдущего трека.
Клавиша
19
Воспроизведение с последующего трека.
Клавиша SUBPAGE/
20
Выбор подстраницы в режиме телетекста/
ускоренное воспроизведение вперед.
Клавиша REVEAL/
21
Отображение «скрытых» страниц телетекста/
ускоренное воспроизведение назад.
Клавиша EPG
22
Отображение информации о программе в режиме
DTV.
Клавиша TV/RADIO
23
Переключение режимов ТВ/радио в режиме DTV.
Клавиша CH+/CH-
24
Последовательное переключение каналов.
Клавиша AUDIO/LANG
25
Выбор доступного языка/аудиоканала программы.
Клавиша EXIT
26
Выход или переход на предыдущий уровень меню.
POWER
1
FAV
2
P.MODE
3
1
MUTE
FAV+
FAV-
S.MODE
SLEEP
23
654
4
5
6
7
8
7 89
-/--
0
INPUT
INFO
ASPECT
OK
PC AUTO
EXIT
MENU
9
AUDIO
LANG
10
CH
--
11
TEXT
HOLD
ZOOM
HOME
12
13
INDEX
SIZE
PG.UP
14
P.D OW N
15
16
SUBTITLE
17
Клавиша OK
27
Выбор и подтверждение в режиме отображения
меню.
Клавиша ASPECT
28
Выбор формата изображения.
Клавиша
29
Переключение на предыдущий просматриваемый
канал.
Клавиша S.MODE
30
Выбор предустановленных настроек звука.
Клавиша SLEEP
31
Установка таймера отключения.
32
Клавиша MUTE
Выключение/включение звука.
REVEAL
REPEAT
EPGTV/RADIO
SUBPAGE
ROTATE
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
Page 7
ОБЗОР УСТРОЙСТВА 5
УСТАНОВКА БАТАРЕЕК В ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1. Откройте крышку на задней поверхности пульта
дистанционного управления.
2. Установите батарейки, соблюдая полярность.
3. Закройте крышку.
ИСПОЛЬЗОВАНИЕ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
При использовании пульта дистанционного
управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику
инфракрасных лучей на передней панели не превышает
30 градусов и расстояние до устройства не превышает
5 метров.
ПРЕДУПРЕЖДЕНИЯ:
• Избегайте попадания прямых солнечных лучей
на датчик инфракрасных лучей на передней панели
устройства.
• Своевременно заменяйте батарейки в пульте
дистанционного управления.
• Не роняйте пульт дистанционного управления
и старайтесь оберегать его от воздействия влаги.
Общий вид передней панели телевизора*
SOURCE
CH +
CH -
MENU
VOL +
VOL -
POWER
MUTE
FAV
FAV+
FAV-
S.MODE
SLEEP
P.MO D E
1
23
654
789
-/--
0
INPUT
INFO
ASPECT
OK
EXIT
MENU
PC AUTO
AUDIO
LANG
CH
--
TEXT
HOLD
EPGTV/RADIO
ZOOMHOME
SUBPAGE
INDEX
REVEAL
SIZE
PG.UP
P.DOWN
REPEAT
ROTATE
SUBTITLE
* На рисунке схематично изображена передняя панель модели LEM2267FDT.
Page 8
ПОДКЛЮЧЕНИЕ 6
Д
Д
Д
ПОДКЛЮЧЕНИЕ ТВ-АНТЕННЫ
И УСТРОЙСТВ ПО HDMIИ VGA-ИНТЕРФЕЙСАМ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
1. Перед включением телевизора в сеть подсоедините
все необходимое оборудование.
2. Подключите антенну к соответствующему разъему
на боковой панели телевизора.
Боковая панель телевизора*
COMMON INTERFACE
YPbPr VIDEO
COAX
USB
LR
ТВ-антенна
ANT
Задняя панель DVD-плеера
HDMI
Нижняя панель телевизора*
SCARTHDMI1 HDMI2
VGAPC AUDIO
Подключите сетевую вилку блока питания либо
телевизора к розетке электропитания.
Нажмите клавишу на ПДУ, чтобы включить питание.
Переведите устройство в рабочий режим нажатием
клавиши STANDBY на боковой панели телевизора
или клавиши
на ПДУ.
Настройка каналов описана в разделе
«Функциональные возможности/Канал».
ПОДКЛЮЧЕНИЕ К DVD-ПЛЕЕРУ/
ВИДЕОМАГНИТОФОНУ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
1. Для подключения телевизора к DVD-плееру
используйте аудиовидеокабель.
2. Перед включением телевизора в сеть подсоедините
все необходимое оборудование.
3. Нажмите клавишу
4. Для выбора источника сигнала воспользуйтесь
клавишей INPUT.
Pb Pr
, чтобы включить телевизор.
Задняя панель DVD-плеера
Персональный компьютер
ВКЛЮЧЕНИЕ
ВНИМАНИЕ!
• Не подключайте телевизор к сетевой розетке
до выполнения всех соединений.
• Используйте только сетевой кабель/блок питания,
поставляемый в комплекте с данным устройством.
• Подключайтесь только к электросетям
с необходимыми для данного устройства
параметрами.
Подключите разъем выходного кабеля внешнего блока
питания к соответствующему разъему телевизора,
если телевизор имеет внешний блок питания.
* На рисунке схематично изображена панель модели LEM2267FDT.
Боковая
панель
телевизора*
COAX
YPbPr VIDEO
LR
ANT
SCART
Нижняя панель
телевизора*
SCART OUT
Задняя панель VHS-плеера
VGAPC AUDIO
Page 9
ПОДКЛЮЧЕНИЕ 7
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ И ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала
и аудиосигнала используйте аудиовидеокабель
(в комплектацию не входит).
Метод В
Для подключения к аудиовидеоразъему SCART
воспользуйтесь специальным SCART-кабелем
(в комплектацию не входит).
Метод С
Для приема каналов высокого разрешения
используйте разъем HDMI для подключения
к телевизору. Подключайте источник сигнала высокого
разрешения с помощью кабеля HDMI (в комплектацию
не входит).
Боковая панель телевизора*
COMMON INTERFACE
YPbPr VIDEO
COAX
LR
ANT
Метод А
Спутниковый
ресивер/
Цифровой
телевизионный
тюнер
Метод С
Метод В
Нижняя панель телевизора*
USB
SCARTHDMI1 HDMI2
VGAPC AUDIO
Используйте CI-слот на боковой панели телевизора
для подключения модуля условного доступа.
ПРИМЕЧАНИЕ
• Для приема цифровых каналов с ограниченным
доступом необходимо обратиться к передающей
компании для приобретения CI-карты для
просмотра данных каналов.
* На рисунке схематично изображены панели модели LEM2267FDT.
Page 10
ОСНОВНЫЕ ОПЕРАЦИИ 8
Данное устройство обеспечивает прием цифровых
и аналоговых телеканалов, запоминание
до 400 телевизионных каналов и позволяет
осуществлять автоматический, ручной и точный поиск
телевизионных каналов. Встроенный тюнер
поддерживает воспроизведение стереозвука,
передаваемого в системе NICAM.
ВЫБОР ИСТОЧНИКА СИГНАЛА
1. Нажмите клавишу INPUT _ на экране отобразится
меню выбора источника сигнала.
2. Клавишами ВВЕРХ или ВНИЗ выберите желаемый
источник сигнала.
3. Нажмите клавишу ОК для подтверждения.
Возможные значения:
Источник входного сигнала
Компонентный
PC-RGB
OK
DTV
ATV
SCART
HDMI1
HDMI2
AV
Выбор
РЕГУЛИРОВКА ГРОМКОСТИ
1. Нажмите клавишу VOL- для уменьшения громкости.
2. Нажмите клавишу VOL+ для увеличения громкости.
ВНИМАНИЕ!
• Просмотр телепередач рекомендуется проводить
при положении регулятора громкости телевизора
не более 1/2 от максимального уровня. Длительное
прослушивание на более высоком уровне громкости
может привести к ухудшению слуха.
ВЫВОД ИНФОРМАЦИИ О ТЕКУЩЕМ
ИСТОЧНИКЕ СИГНАЛА
Нажмите клавишу INFO на ПДУ; на экране отобразится
информация о текущем источнике сигнала.
Она исчезнет через 3 секунды, либо можно еще раз
нажать клавишу INFO, чтобы убрать ее с экрана.
EPG
Программный гид Время
28 Апр
04:39
800 SZTVM01 Нет информации
801 SZTVM02
802 SZTVM03
803 SZTVM04
804 Date
OK
EPG (Electroniс Program Guide) используется
для просмотра программы передач DTV-
или радиоканала. Чтобы войти в меню EPG,
нажмите клавишу EPG на ПДУ. На экране
телевизора отобразится меню:
1. Используйте клавишу INFO на ПДУ для отображения
информации о программе.
2. Используйте желтую клавишу для программирования
записи данной программы. Используйте клавиши
ВВЕРХ/ВНИЗ для выбора программы. Чтобы удалить
программу из списка заданий, нажмите красную
клавишу телетекста. Чтобы вернуться к меню EPG,
нажмите снова клавишу EPG.
3. Используйте синюю клавишу для задания времени
напоминания. В установленное время произойдет
автоматическое переключение на заданную
программу.
Спис. распис. 04:55 8 Апр Удалить
Время Дата
Нет информации
Нет информации
Нет информации
Нет информации
РасписаниеИнфо
Название прогр.
Напомин.
Index
Название канала
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ
ГРОМКОСТИ
1. Нажмите клавишу MUTE для временного отключения
громкости.
2. Нажмите клавишу MUTE вновь или VOL-/+
для включения звука.
ПЕРЕКЛЮЧЕНИЕ НАСТРОЕННЫХ
КАНАЛОВ
1. Для последовательного переключения
предварительно настроенных каналов используйте
клавиши CH-/+ на пульте ДУ или клавиши CH
на телевизоре.
2. Для прямого ввода номера канала используйте
цифровые клавиши на пульте ДУ.
ПРИМЕЧАНИЕ:
• Функция EPG работает, если по телевизионному
каналу передается соответствующая
информация.
Page 11
ОСНОВНЫЕ ОПЕРАЦИИ 9
ТЕЛЕТЕКСТ
Функция телетекста зависит от выбранного канала
и доступна, когда на данном канале передается
телетекст. Функция Телетекст дает возможность
получать различную информацию при помощи
обычного телевизионного сигнала. Сюда относятся:
новости, спорт, предложения туристических компаний,
погода, кино, театральные афиши и так далее.
1. Нажмите клавишу
ЖК-телевизор.
2. Во время просмотра канала нажмите один раз
на клавишу TEXT, чтобы перейти к режиму
ТЕЛЕТЕКСТ. Если выбранный канал не поддерживает
телетекст, на экране отобразится индикация «100».
В этом случае выберите другой канал.
В режиме ТЕЛЕТЕКСТ в нижней части экрана
расположены 4 цветных заголовка. Чтобы получить
доступ к информации по одному из них, нажмите
клавишу соответствующего цвета.
3. Нажмите клавиши ВВЕРХ/ВНИЗ для перемещения
между страницами или используйте клавиши 0-9
для ввода номера страницы.
4. Нажмите один раз на клавишу REVEAL, чтобы
увидеть скрытую информацию. Нажмите повторно,
чтобы скрыть ее снова.
5. Нажмите клавишу HOLD для удержания страницы
телетекста при просмотре большого объема
информации, нажмите еще раз для возврата
к режиму автоматического обновления страниц.
6. Нажмите клавишу SUBPAGE, чтобы остановить
или возобновить открытие подстраниц телетекста.
7. Нажмите клавишу SIZE, чтобы верхняя половина
текста заняла весь экран, нажмите еще раз клавишу
SIZE, чтобы нижняя половина текста заняла весь
экран, нажмите вновь, чтобы вся страница текста
отобразилась на экране.
8. Нажмите клавишу INDEX для возврата к основной
странице. Загрузка страницы телетекста может
занять длительное время.
, чтобы включить ваш
1
POWER
FAV
P.MODE
1
3
MUTE
FAV+
FAV-
S.MODE
SLEEP
23
654
789
-/--
0
INPUT
INFO
3
MENU
OK
PC AUTO
AUDIO
LANG
ASPECT
EXIT
CH
--
2
5
8
TEXT
HOME
INDEX
PG.UP
P.D OW N
HOLD
ZOOM
SIZE
SUBTITLE
REVEAL
REPEAT
EPGTV/RADIO
SUBPAGE
ROTATE
7
6
4
Page 12
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 10
_
+
_
+
Д
ПРИВЕТСТВИЕ
При включении телевизора впервые или включении
после сброса настроек на заводские появится
следующее меню.
Выберите язык меню, нажмите OK на ПДУ.
После окончания автонастройки программ на экране
телевизора отобразится первая программа DTV.
Пожалуйста, выберите язык меню
English
Русский
OK MENU Возврат
КАНАЛЫ
Сдвиг Возврат Выбор Выход
• Параметр Ручная настройка позволяет вручную
настроить частоту отдельного канала, его звуковую
систему, а также произвести точную подстройку

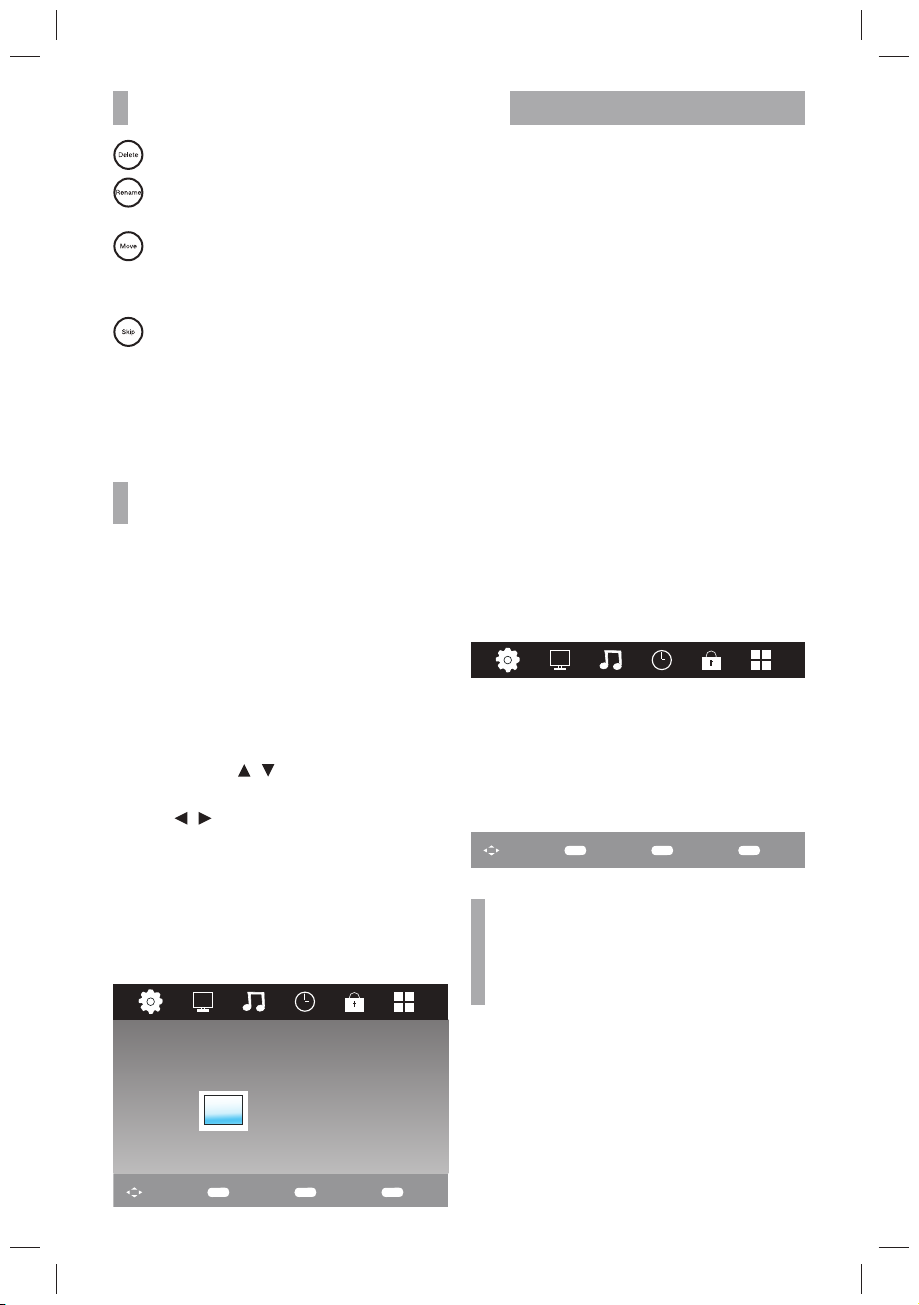

ИСПОЛЬЗОВАНИЕ МЕНЮ
1. Нажмите клавишу MENU для входа в главное меню.
2. Используйте клавиши / для выбора одного из
разделов главного меню и затем нажмите клавишу
частоты. Вы можете произвести ручную настройку
DTV (цифровых ТВ-каналов) или ATV (аналоговых
ТВ-каналов).
Ручная настройка DTV
ОК для входа в выбранный пункт.
3. Используйте клавиши / для выбора пунктов
меню.
4. Используйте клавиши / для изменения
значений выбранного пункта меню.
5. Нажмите клавишу MENU для выхода из подменю
или из главного меню.
Нажмите OK для начала поиска
Cлабый Нормальный
Режим изображ. Стандарт
Контраст 50
Яркость 50
Цвет 50
Сдвиг Возврат Выбор Выход
Оттенок 40
Четкость 55
Цвет. темпер. Нормальная
Цифровой фильтр Средн.
Дин. контраст Выкл.
MENU OK EXIT
КАНАЛ
В разделе КАНАЛ (доступен только в режиме ТВисточника) вы можете выбрать параметры: Автопоиск,
Ручная настройка DVB-T, Ручная настройка ATV,
Редактор каналов, Информация о сигнале
и CI-информация.
• Параметр Автопоиск позволяет произвести
автоматическое сканирование всего телевизионного
диапазона с запоминанием всех найденных
• Параметр Редактор каналов позволяет вызвать меню
Ручная настройка ATV
Сохранить МЕНЮ
сортировки и настройки каналов. Вы можете удалить,
переименовать, переместить или пропустить любой
канал с помощью цветных клавиш.
Редактор программ
1
2
3
телевизионных станций.
ПРИМЕЧАНИЕ
• При выбранном типе настройке ATV+DTV будет
происходить автоматическая настройка ATV-,
DTV- и радиоканалов одновременно.
Удалить Переим. Сдвиг Проп.
OK
Автопоиск
Режим изображ.Стандарт
Цветовая темп.
Ручная настройка DVB-T
Формат изобр.
Ручная настройка ATV
Шумоподавление
Редактор каналов
Экран
Информация о сигнале
CI-информация
MENU OK EXIT
V HF CH 5
Сильный
Сохранить как 1
Система BG
Текущий канал 1
Поиск
Точная настройка
Частота 255,25 МГц
МЕНЮ
Page 13
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 11
• Параметр Обновление ПО (USB) позволяет
произвести обновление ПО телевизора
с USB-носителя.
Для задания списка любимых каналов нажмите клавишу
FAV на ПДУ. Выберите программу, нажмите снова
клавишу FAV. Как только список любимых каналов создан,
его можно вызвать нажатием клавиши FAV на ПДУ.
• Параметр Информация о сигнале позволяет получить
информацию о номере канала, качестве и уровне
сигнала и т.д.
• Параметр CI-информация позволяет получить
информацию о подключенной карте условного
доступа.
В разделе Изображение доступны настройки режима
изображения, контрастности, яркости, цвета, оттенка,
четкости, цветовой температуры, цифрового фильтра и
динамической контрастности.
1. Нажатием клавиш
из пунктов меню.
2. Отрегулируйте этот параметр с помощью
клавиш
сменится на «Пользователь» и настройки сохранятся
в нем.
3. Новые настройки будут сохранены автоматически.
4. Нажмите клавишу MENU, чтобы вернуться в меню.
В разделе Режим изображения возможно выбрать
один из 3 предустановленных режимов Динамический,
Стандарт, Мягкий и Пользовательский режим.
Настройка параметра «Оттенок» доступна только
в системе NTSC.
Выберите канал, который хотите удалить,
и нажмите красную клавишу.
Выберите канал, который хотите переименовать,
и нажмите зеленую клавишу. Возможно
переименовать только каналы ATV.
Выберите канал, который хотите переместить
на новое место, и нажмите желтую клавишу.
Переместитесь на нужный номер канала
с помощью клавиш направления и нажмите ОК.
Завершите операцию, нажав желтую клавишу.
Нажмите синюю клавишу для установки и отмены
пропуска канала.
ПРИМЕЧАНИЕ
• Имя канала ATV составляет не более 5 знаков,
канала DTV _ не более 25 знаков.
/ и ОК выберите один
/ . При этом предустановленный режим
Режим изображ. Стандарт
Контраст 50
Яркость 50
Цвет 50
Оттенок 40
Четкость 55
Цвет. темпер. Нормальная
Цифровой фильтр Средн.
Дин. контраст Выкл.
Сдвиг Возврат Выбор Выход
MENU OK EXIT
Параметр Цветовая темп. позволяет выбрать одну
из возможных предустановленных настроек: Холодный,
Нормальный и Теплый.
Настройка «Экран» доступна только в режиме
монитора ПК. Вы можете настроить горизонтальное/
вертикальное положение и отрегулировать частоту
и фазу.
ЗВУК
В разделе ЗВУК вы можете выбрать предустановленные
настройки, настроить низкочастотную и высокочастотную
составляющую звука, баланс, автогромкость, включить
функцию Audio Description (AD) и эквалайзер.
• Параметр Режим звука позволяет выбрать одну
из возможных предустановленных настроек:
Стандартный, Музыка, Кино, Спорт, Пользователь.
• Параметр Баланс позволяет настроить баланс звука.
• Параметр Автогромкость позволяет установить
автоматический выбор громкости.
• Функция Audio Description (AD) позволяет людям
с утраченным или сильно ослабленным зрением
получать дополнительную информацию о
происходящем на телеэкране.
Audio Description представляет собой
дополнительную звуковую дорожку, содержащую
описание происходящих в данный момент на экране
событий.
• Параметр Эквалайзер позволяет установить эффект
объемного звучания.
Режим звука Стандарт
Высокие 50
Низкие 50
Баланс 0
ЗВУК
Сдвиг Возврат Выбор Выход
Автогромкость Выкл.
AD-функция Выкл.
ЭК
MENU OK EXIT
ПРИМЕЧАНИЕ
• Работа функции AD возможна только при наличии
передачи соответствующей информации
в данном канале.
• Используйте параметр Автогромкость, только
когда входной сигнал искажен или его громкость
слишком велика.
ВРЕМЯ
В разделе ВРЕМЯ вы можете настроить системное
время телевизора, автовыключение и таймер сна.
• Параметр Время позволяет настроить время
системы.
• Параметр Таймер сна позволяет задать время, через
которое телевизор выключится.
• Параметр Автовыключение позволяет включить
функцию автоматического выключения телевизора.
Page 14
Д
ОБЩИЕ
В разделе ОБЩИЕ вы можете установить язык меню,
язык телетекста, включить режим Слабый слух, PVR
файл.сист., установить формат экрана, выбрать
функцию синего экрана, произвести первоначальную
установку или произвести восстановление стандартных
настроек или произвести восстановление стандартных
настроек.
• Параметр Язык меню позволяет выбрать язык
отображения экранного меню.
• Параметр Язык телетекста позволяет установить язык
телетекста.
• Параметр Слабый слух позволяет получать
дополнительную информацию о транслирующейся
передаче слабослышащим людям. Работа данной
функции возможна только в случае, если она
поддерживается оператором.
• Параметр PVR файл. сист. позволяет установить
настройки PVR.
• Функция Синий экран позволяет отображать фон
как синий цвет, когда нет сигнала.
• Параметр Восст. станд. настроек позволяет
вернуться к заводским установкам телевизора.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 12
ФУНКЦИЯ PVR
Подготовка к записи программы
Режим изображ.Стандарт
Таймер сна Выкл.
Цветовая темп.
Автовыключение 4 ч
Формат изобр.
Время меню 30 секунд
Шумоподавление
ВРЕМЯ
Сдвиг Возврат Выбор Выход
Экран
MENU OK EXIT
ПРИМЕЧАНИЯ
• При отсутствии сигнала в течение 10 минут
телевизор выключится автоматически, если
включен режим Автовыключение.
• Системное время сбрасывается при отключении
телевизора от сети электропитания.
Язык меню Русский
Язык телетекста Русский
Режим Слабый слух Выкл.
Файловая система PVR
ОБЩИЕ
Сдвиг Возврат Выбор Выход
MENU OK EXIT
Формат. 16:9
Синий экран Вкл.
Первоначальные установки
Сброс
ПРИМЕЧАНИЕ
• Параметр Восст. станд. настроек производит
очистку всех сохраненных каналов
и устанавливает системные настройки в значения
по умолчанию.
1. Войдите в раздел «Файловая система PVR» меню
ОБЩИЕ. В пункте «Выберите диск» укажите диск,
на который будут сохраняться файлы записи.
Выберите диск С:
Провер. файл. сист. PVR
USB
Форматир.
Размер таймшифт
Скорость
Предельный размер записи 6 ч.
2. Выберите пункт «Провер. файл. сист. PVR», затем
нажмите клавишу OK на ПДУ. На экране появится
OK
МЕНЮ
надпись «Проверка». После окончания проверки
файловой системы PVR на экране отобразится
«Успешно».
3. Пожалуйста, проверьте пункт «Скорость». Если
в пункте «Скорость» установлено «Поддержка HD»,
скорости USB-устройства достаточно
для выполнения функций «Таймшифт» и «Запись».
Если нет, то USB-устройство необходимо
отформатировать. Обратите внимание, что при
форматировании внешнего устройства все файлы
и информация, хранящиеся на нем, будут стерты.
Формат. диск
Формат. диск
Все данные будут потеряны.
Старт
Выход
После окончания форматирования подключенного
устройства на экране отобразится меню:
Выбор диска С:
Проверка файл. сист. PVR Проверка
USB Завершено
Форматир. Завершено
Размер таймшифт Все
Скорость Проверка
Предельный размер записи 6 ч.
МЕНЮ
4. Если при форматировании выбран тип
форматирования «Высокоскоростной FS»,
вы сможете изменить размер Таймшифт.
Размер таймшифт
Размер таймшифт на диске 512 Мб
SB 14 мин.
HD 4 мин.
ПРИМЕЧАНИЯ
• Предельный размер записи составляет не более
6 часов.
• Для нормальной работы устройства подождите,
пока устройство закончит проверку файловой
системы PVR.
• Записи, произведенные с помощью PVR-системы
данного ТВ, могут воспроизводиться только
на данном ТВ, воспроизведение на других
устройствах (компьютер, DVD-плеер и т.д.),
не поддерживающих формат TS, невозможно.
Page 15
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 13
Запись программы
При просмотре DTV выберите желаемый канал
и нажмите «Запись». Появится окно записи. Нажмите
«Запись» еще раз. Окно записи исчезнет, на экране
появится значок «REC». Для остановки записи нажмите
«Стоп», значок «REC» исчезнет.
Воспроизведение записи
Записанная программа будет сохранена в папке
«_MSTPVR» на подключенном к телевизору внешнем
устройстве.
ПРИМЕЧАНИЯ
• ЖК-телевизор корректно работает
с USB-устройствами объемом не менее 4 ГБ
и не более 500 ГБ.
• При воспроизведении файлов с низким
битрейтом изображение на экране ТВ может
стать «мозаичным».
ФУНКЦИЯ ТАЙМШИФТ
Подготовка к включению функции Таймшифт
Данный ЖК-телевизор позволяет при приеме DTV
включить паузу во время просмотра программы
и записи ее на USB-устройство с последующей
возможностью просмотра программы с момента ее
остановки.
ПРИМЕЧАНИЯ
• Перед выполнением функции Таймшифт
необходимо произвести форматирование
подключенного USB-устройства.
• Таймер сна, установленный до включения
функции Таймшифт, будет приостановлен при ее
включении.
Форматирование USB-устройства
Вставьте USB-устройство в USB-порт на боковой
панели ЖК-телевизора. Выберите «Форматировать»
в разделе «Файловая система PVR» и установите
объем, который будет предназначен для Таймшифт.
ПРИМЕЧАНИЯ
• Форматирование устройства займет не менее
двух минут. Для обеспечения нормальной работы
устройства, пожалуйста, не выключайте телевизор
и не отключайте USB-устройство во время
форматирования подключенного устройства.
• Во время форматирования будет производиться
тест скорости USB-устройства. Если результат
теста скорости подключенного устройства
неудовлетворителен, то с этим устройством
функция Таймшифт может не работать.
Включение функции Таймшифт при просмотре
00:00:33/00:04:22
PauseFF Prev.Play NextFB Stop
3. Для возобновления просмотра ТВ-программы
нажмите клавишу «PLAY», для ускоренного
воспроизведения – клавиши
4. Для остановки функции Таймшифт и записи нажмите
клавишу на ПДУ.
/ .
ПРИМЕЧАНИЯ
• Не отключайте USB-устройство во время
выполнения функции Таймшифт.
• USB-устройство объемом 4 ГБ позволяет
записать 140 минут ТВ-программы.
БЛОКИРОВКА
В разделе БЛОКИРОВКА вы можете заблокировать
систему, установить/сменить пароль, заблокировать
канал, установить родительский контроль
и заблокировать клавиши на ТВ.
• Параметр Блокировка системы позволяет включить
блокировку системы. При этом становится
невозможным поиск каналов и изменение программ.
• Параметр Установить пароль позволяет задать
пароль блокировки системы.
Пароль по умолчанию _ «6666». Если вы забыли
установленный пароль, используйте дополнительный
пароль «9527».
•
Параметр Блокировка канала позволяет заблокировать
необходимый канал. Нажмите клавишу ВВЕРХ/ВНИЗ
для выбора канала. Для блокировки выбранного
канала нажмите зеленую клавишу телетекста. Чтобы
разблокировать канал, введите пароль и нажмите
снова зеленую клавишу телетекста.
• Параметр Родительский контроль позволяет выбрать
режим возрастного ограничения.
• Параметр Ключ блок. позволяет заблокировать
сенсорные клавиши на передней панели ТВ.
Блокировки Выкл.
Смена пароля
Блокир. каналов
БЛОКИРОВКА
Сдвиг Возврат Выбор Выход
Родительский контроль Выкл.
Ключ блок. Выкл.
MENU OK EXIT
DTV-программы
1. Убедитесь, что USB-устройство подключено
к USB-порту на боковой панели ЖК-телевизора.
2. При просмотре DTV-программы нажмите клавишу
на ПДУ. ТВ-программа приостановится, появится
меню Таймшифт и начнется запись.
Page 16
HD-МЕДИАПЛЕЕР 14
ЖК-телевизор оснащен встроенным
HD-медиаплеером, способным проигрывать
видеофайлы высокого разрешения до 1080р. В списке
поддерживаемых форматов – распространенные
в сети контейнеры и кодеки: MKV (Matroska), MOV
(H.264), WMV и др. Воспроизведение файлов
осуществляется с носителей, подключенных через
встроенный высокоскоростной USB2.0-порт
телевизора.
Шаг 1:
Скачайте файлы, в том числе высокого разрешения,
из Интернета, домашней сети или компьютера
на USB-носитель, внешний жесткий диск или любое
другое USB-совместимое устройство.
Шаг 2:
Подсоедините устройство с записанными файлами
к USB-порту ЖК-телевизора, нажмите клавишу MENU,
клавишами
и смотрите HD-контент на большом экране!
/ выберите раздел Приложения
SOURCE
CH +
CH -
MENU
VOL +
VOL -
Нижняя панель телевизора*
USB
SCARTHDMI1 HDMI2
VGAPC AUDIO
Нажмите ОК, чтобы войти в меню выбора устройства.
Выберите устройство клавишами / и нажмите
ОК. Будет отображен список файлов и папок. Для
возврата к выбору типа мультимедиа нажмите Назад.
1/1
Назад C
С помощью клавиш
экране появится окно предварительного просмотра.
Нажмите клавишу для воспроизведения этого файла
в полноэкранном режиме.
Назад
Видео
Используйте клавиши ОК или INFO во время
воспроизведения для вызова панели управления.
Выберите иконку необходимой функции
клавишами
Нажмите клавишу или EXIT для того, чтобы закрыть
панель управления.
/ и / выберите файл, на
Разрешение: 688x412
Аудиотрек: 1/2
Субтитры: 1/3
Программа: 1/5
Размер: 511457 кБайт
/ , подтвердите выбор нажатием ОК.
ПРИЛОЖЕНИЕ
Цифровой медиаплеер, встроенный в телевизор,
позволяет воспроизводить мультимедиафайлы
различных типов.
Убедитесь, что USB-устройство подключено.
С помощью клавиш
/ выберите тип
воспроизводимого содержимого из четырех
возможных: ФОТО, МУЗЫКА, ВИДЕО, ТЕКСТ.
USB 2.0
ФОТО МУЗЫКА ВИДЕО ТЕКСТ
* На рисунке схематично изображена боковая панель модели LEM2267FDT.
Пауза
Пред
След
Повт.все
Стоп Инфо
ПРИМЕЧАНИЯ
• Для вывода меню информации выберите иконку
ИНФО и нажмите ОК.
• Вы можете выбирать трек, субтитры или
звуковую дорожку в меню информации во время
воспроизведения видео.
Page 17
HD-МЕДИАПЛЕЕР 15
Разрешение: 720x576
Аудиотрек: 1/2
Субтитры: 1/3
Программа: 1/6
Размер: 30574 кБайт
Закрыть
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВСТРОЕННОГО HD-МЕДИАПЛЕЕРА
• Поддерживаемые видеокодеки и контейнеры: AVI, TS,
M2TS, MPG, MKV (Matroska)
• Поддерживаемые аудиокодеки и контейнеры: MP3,
AAC, MPEG Audio, DTS, АС-3
• Размер контейнера: до 30 ГБ
• Битрейт видео: до 35 Мбит/с
• Битрейт аудио: MP3, AAC – 320 кбит/с,
WMA – 192 кбит/с
• Фото: JPEG, BMP, PNG
• Субтитры: SRT
• Файловые системы носителей: FAT, FAT32, NTFS
• Объем носителей: до 16 ГБ для USB
флеш-накопителей, до 1 ТБ для жестких дисков*
ПРИМЕЧАНИЕ
• Файлы указанных форматов могут не
воспроизводиться или воспроизводиться
некорректно из-за особенностей их кодирования
и записи.
* Подключенный жесткий диск может работать некорректно при отсутствии у него внешнего питания.
Page 18
ПРОЧЕЕ 16
HDMI
• Универсальный мультимедиаинтерфейс HDMI
и цифровой видеоинтерфейс DVI.
• Поддержка HDCP (Протокол защиты цифрового
контента).
• При подключении по интерфейсам HDMI/DVI
разрешение ЖК-телевизора устанавливается
автоматически.
• Устройства, оснащенные DVI-видеовыходом,
не передают аудиосигнал по интерфейсу DVI.
• Если устройство оснащено интерфейсом HDMI,
подключение осуществляется с помощью
HDMI-кабеля. HDMI позволяет передавать аудио-
и видеосигналы по одному кабелю.
КРИТЕРИИ ОПРЕДЕЛЕНИЯ
НЕИСПРАВНОСТИ ЖК-МАТРИЦЫ
ТЕЛЕВИЗОРА
Компания ВВК прилагает все усилия для создания
высококачественных изделий, используя лучшие
комплектующие части и подвергая изделия строгому
выходному контролю качества. Ввиду особенностей
используемых в ЖК-телевизорах технологий матрица
телевизора, состоящая из нескольких миллионов
отдельных элементов, создающих изображение,
иногда может иметь отдельные дефекты на уровне
таких элементов. Телевизор, ЖК-матрица которого
неисправна, будет отремонтирован или заменен
в течение гарантийного срока, установленного
на изделие в соответствии с гарантийными
обязательствами Изготовителя, при этом, после
ремонта или замены, ЖК-матрица телевизора будет
соответствовать нижеуказанным критериям.
При принятии решения о неисправности ЖКматрицы телевизора компания ВВК руководствуется
следующим:
• Дефектная точка – это неработающая точка на
экране одного из цветов (красного, зеленого или
синего), составляющих пиксель изображения;
• Дефект точки может проявляться в виде яркой
(постоянно светящейся) или темной (постоянно
не светящейся) точки;
• Смежная пара дефектных точек _ это две одинаковые
(две яркие или две темные) дефектные точки,
расстояние между которыми менее или равняется
15 мм;
Неисправной считается ЖК-матрица телевизора, если:
• имеет более 5 ярких или более 5 темных точек;
• имеет более 2-х пар смежных дефектных точек;
• имеет дефектные строки или полосы.
Телевизор, ЖК-матрица которого не выходит
за пределы вышеуказанных критериев, считается
исправным. Для точной диагностики неисправности
ЖК-матрицы необходимы специальные условия,
тестовые сигналы и специальное оборудование,
поэтому проверку качества ЖК-матрицы телевизора
может произвести только уполномоченный сервисный
центр.
ПОДДЕРЖИВАЕМЫЕ ТИПЫ
СИГНАЛА ВИДЕОКАРТЫ
ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА
ПРИМЕЧАНИЯ
• Приведенные типы сигнала поддерживаются
только в режиме монитора персонального
компьютера (информация на экране – «VGA»).
• В зависимости от особенностей видеокарты
компьютера устройство может не отображать
корректно видеосигнал в любом из приведенных
типов.
• Регулировка и переключение типа сигнала
видеокарты производится при помощи
соответствующих настроек персонального
компьютера.
Вход VGA
Тип Разрешение Частота
VGA 640х480 60
SVGA 800х600 60
XGA 1024х768 60
WXGA 1366х768 60
WXGA+ 1920х1080 60
Тип Разрешение Частота
480i 720x480i 50
576i 720x576i 60
480p 720x480p 50
576p 720x576p 50
720p 1280x720p 50/60
1080i 1920x1080i 50/60
1080p 1920x1080p 50/60
кадров (Гц)
кадров (Гц)
Page 19
ПРОЧЕЕ 17
ПОИСК НЕИСПРАВНОСТЕЙ
Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться в сервис-центр.
Признак неисправности
Нет звука
Нет изображения
черно-белое
Не работает пульт ДУ
Некоторые функции
не работают
Нестабильное
Наушники
не работают
Нет сигнала либо
некорректный сигнал
при подключении
по разьему HDMI
Дрожание изображения
при подключении
по разъему HDMI
Искажение звука
Причина неисправности
1. Ненадежное подключение шнура аудио.
2. Звук отключен клавишей .
1. Ненадежное подключение шнура видео.
2. Некорректные настройки вашего телевизора.
1. Неправильно выбрана система цветности
телевидения.
2. Уровень цвета на телевизоре выставлен
неверно.
1. Неверное направление пульта ДУ на экран
телевизора.
2. Расстояние до телевизора превышает 8
метров.
3. Разряжены батарейки.
1. Нажата неверная последовательность
клавиш.
2. Статическое напряжение на поверхности
корпуса.
1. Неправильная настройка телевизора.
1. Наушники не подключены.
2. Низкий уровень громкости звука.
1. Ненадежное подключение HDMI-кабеля.
2. Устройство не поддерживает установленный
режим HDMI-входа.
3. Не соблюдены условия защиты от
копирования, предусмотренные системой
HDCP.
1. Результат некорректного преобразования
частоты следования кадров из 50 в 60 Гц.
1. Уровень громкости слишком высок.
Действия по устранению неисправности
1. Установите надежное соединение.
2. Нажмите клавишу .
1. Установите надежное соединение.
2. Скорректируйте настройки вашего
LED-телевизора.
1. Установите нужную систему телевидения.
2. Перенастройте систему цветов вашего
телевизора.
1. Используйте пульт ДУ в соответствии с
инструкцией.
2. Сократите расстояние до телевизора.
3. Замените обе батарейки.
1. Повторите операцию еще раз.
2. Выключите телевизор на 1-2 минуты и
включите его снова.
1. Скорректируйте настройки телевизора.
1. Подключите наушники.
2. Отрегулируйте уровень громкости звука.
1. Установите надежное соединение
HDMI-кабеля.
2. Выберите другой режим HDMI-входа,
поддерживаемый устройством.
3. Уточните в инструкции по эксплуатации
цифрового устройства, при каких условиях
возможен прием сигнала по HDMI-выходу.
1. Проверьте корректность настроек цифрового
устройства и отображающего устройства.
1. Уменьшите уровень громкости.
Page 20
ПРОЧЕЕ 18
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дисплей LEM2267FDT LEM2467FDT LEM2667FDT LEM3267FDT
Диагональ (см) 55 58 66 80
Тип TFT
Класс II (ISO 13406-2)
Соотношение сторон 16:9
Угол обзора по горизонтали/
вертикали (°)
Максимальное разрешение 1920х1080 1920х1080 1920х1080 1920х1080
Время отклика (мс) 5558
Яркость (Кд/м
Контрастность 1000 1000 1000 6000
Входы Видео Композитный 1
Системы цветности ТВ-тюнер PAL, SECAM
Системы звука ТВ-тюнер DK, I, BG, L
Поддерживаемые
разрешения
Энергопотребление Входное напряжение (В, Гц) ~100-240, 50/60
Температурные
требования
Требования к
влажности
Размеры (мм) Без подставки 535x346x55 579x371x53 658x429x55 793x508x55
Размер настенного крепления (мм) 100x100 100x100 100x100 200x100
Вес (кг) С подставкой 3,5 3,8 6,2 8,2
Класс защиты от поражения электрическим током II
Число цветов (млн) 16,7
Аудио Стереофонический 1
Другие RF (75 Ом тип IEC) 1
Видеовходы PAL, SECAM
Видеовходы Компонентный
Потребляемая мощность (Вт) 36 48 60 72
Эксплуатация (°, С) +5…+35
Хранение и транспортировка (°, С) -20...+45
Эксплуатация (%) 15-65 (нет конденсата)
Хранение и транспортировка (%)
С подставкой 535x391x183
2
) 250 250 400 450
HDMI 2 3
VGA/PC 1
SCART (CVBS/
RGB)
Компонентный
Y Pb Pr
РС Audio 1
USB2.0-порт 1
Y Pb Pr
VGA 1920х1080х60
HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768
170/160 170/160 178/178 176/176
1
1
480i 480p 576i 576p 720p/50 Гц
720p/60 Гц 1080i/50 Гц 1080i/50 Гц
1080p/50 Гц 1080p/60 Гц
HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p;
YUV/60 Гц 480i 480p 720p 1080i 1080p
579x416x183 658x489x205
793x563x205
Мы постоянно улучшаем качество нашей продукции, поэтому дизайн, функциональное оснащение, комплектация
и технические характеристики изделия могут быть изменены без предварительного уведомления.
Некоторые карты памяти, записанные в любом из поддерживаемых форматов на любом из соместимых типов
носителей, могут не воспроизводиться или воспроизводиться некорректно из-за особенностей их записи или
исполнения.
Page 21
ПРОЧЕЕ 19
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
Компания BBK Electronics LTD. выражает вам огромную
признательность за ваш выбор. Мы сделали все
возможное, чтобы данное изделие удовлетворяло вашим
запросам, а качество соответствовало лучшим мировым
образцам. В случае если ваше изделие марки BBK будет
нуждаться в техническом обслуживании, просим вас
обращаться в один из Уполномоченных Сервисных Центров
(далее – УСЦ). С полным списком УСЦ и их точными
адресами вы можете ознакомиться на сайте www.bbk.ru,
а также позвонив по номеру бесплатного телефона
Единого информационного центра BBK Electronics LTD.
(номера телефонов соответствующих стран напечатаны
на обложке инструкции). В случае возникновения вопросов
или проблем, связанных с продукцией BBK Electronics LTD.,
просим вас обращаться в письменном виде по адресу:
Россия, 125315, г. Москва, а/я 33, либо по электронной
почте [email protected].
Условия Гарантийных обязательств
BBK ELECTRONICS LTD.
1. Гарантийные обязательства BBK Electronics LTD.,
предоставляемые УСЦ BBK Electronics LTD.,
распространяются только на модели, предназначенные
BBK Electronics LTD. для производства или поставок и
реализации на территории страны, где предоставляется
гарантийное обслуживание, приобретенные в этой
стране, прошедшие сертификацию на соответствие
стандартам этой страны, а также маркированные
официальными знаками соответствия.
2. BBK Electronics LTD. устанавливает на свои изделия
следующие сроки службы и гарантийные сроки:
Название продукта Срок службы,
ЖК-телевизоры,
в т.ч. со встроенным DVD-плеером,
со встроенным медиаплеером
3. Гарантийные обязательства BBK Electronics LTD.
действуют в рамках законодательства о защите прав
потребителей и регулируются законодательством страны,
на территории которой они предоставлены, и только
при условии использования изделия исключительно
для личных, семейных или домашних нужд. Гарантийные
обязательства BBK Electronics LTD. не распространяются
на случаи использования товаров в целях осуществления
предпринимательской деятельности либо в связи
с приобретением товаров в целях удовлетворения
потребностей предприятий, учреждений, организаций.
4.
Гарантийные обязательства BBK Electronics LTD.
не распространяются на перечисленные ниже
принадлежности изделия, если их замена редусмотрена
конструкцией и не связана с разборкой изделия. Для
всех видов изделий:
• Соединительные кабели, антенны и переходники для
них, носители информации различных типов (аудио-,
видеодиски, диски с программным обеспечением и
драйверами, карты памяти), элементы питания.
• Чехлы, ремни, шнуры для переноски, монтажные
приспособления, инструмент, документацию,
прилагаемую к изделию.
5. Гарантия не распространяется на недостатки,
возникшие в изделии вследствие нарушения
потребителем правил использования, хранения или
транспортировки товара, действий третьих лиц или
непреодолимой силы, включая, но не ограничиваясь
следующими случаями:
месяцев с
даты выпуска
Гарантийный
срок, месяцев
со дня покупки
48 12
• Если недостаток товара явился следствием небрежного
обращения, применения товара не по назначению,
нарушения условий и правил эксплуатации, изложенных
в инструкции по эксплуатации, в том числе вследствие
воздействия высоких или низких температур, высокой
влажности или запыленности, несоответствия
Государственным стандартам параметров питающих,
телекоммуникационных и кабельных сетей, попадания
внутрь корпуса жидкости, насекомых и других
посторонних предметов, веществ, а также длительного
использования изделия в предельных режимах его
работы.
• Если недостаток товара явился следствием
несанкционированного тестирования товара или
попыток внесения любых изменений в его конструкцию
или его программное обеспечение, в том числе ремонта
или технического обслуживания в неуполномоченной
BBK Electronics LTD. ремонтной организации.
• Если недостаток товара явился следствием
использования нестандартных (нетиповых) и (или)
некачественных принадлежностей, аксессуаров,
запасных частей, элементов питания, носителей
информации различных типов или нестандартных
(нетиповых) форматов информации.
• Если недостаток товара связан с его применением
совместно с дополнительным оборудованием
(аксессуарами), отличным от дополнительного
оборудования, рекомендованного BBK Electronics LTD.
к применению с данным товаром. BBK Electronics LTD.
не несет ответственность за качество дополнительного
оборудования (аксессуаров), произведенного
третьими лицами, за качество работы своих изделий
совместно с таким оборудованием, а также за
качество работы дополнительного оборудования
производства компании BBK Electronics LTD.
совместно с изделиями других производителей.
• Если недостаток товара проявляется в случае
неудовлетворительной работы сетей связи, теле-
или радиовещания, вследствие недостаточной
емкости или пропускной способности сети, мощности
радиосигнала, эксплуатации товара в зоне со сложной
помеховой ситуацией, на границе или вне зоны
устойчивого приема радиосигнала сети связи, телеили радиовещания, в том числе из-за особенностей
ландшафта местности и ее застройки.
6. Недостатки товара, обнаруженные в период срока
службы, устраняются уполномоченными на это
ремонтными организациями (УСЦ). В течение
гарантийного срока устранение недостатков
производится бесплатно при предъявлении оригинала
заполненного гарантийного талона и документов,
подтверждающих факт и дату заключения договора
розничной купли-продажи (товарный, кассовый чек
и т. п.). В случае отсутствия указанных документов
гарантийный срок исчисляется со дня изготовления
товара. При этом следует учитывать:
• Настройка и установка (сборка, подключение и т. п.)
изделия, описанная в документации, прилагаемой
к нему, не входит в объем гарантийных обязательств
BBK Electronics LTD. и могут быть выполнены
как самим пользователем, так и специалистами
большинства уполномоченных сервисных центров
соответствующего профиля на платной основе.
• Работы по техническому обслуживанию изделий
(чистка и смазка приводов для считывания
информации с носителей различных типов, чистка
и смазка движущихся частей, замена расходных
материалов и принадлежностей и т. п.) производятся
на платной основе.
Page 22
ПРОЧЕЕ 20
7. BBK Electronics LTD. не несет ответственности за
возможный вред, прямо или косвенно нанесенный
своей продукцией людям, домашним животным,
имуществу в случае, если это произошло в результате
несоблюдения правил и условий эксплуатации,
хранения, транспортировки или установки изделия;
умышленных или неосторожных действий потребителя
или третьих лиц.
8. Ни при каких обстоятельствах BBK Electronics LTD.
не несет ответственности за какой-либо особый,
случайный, прямой или косвенный ущерб или убытки,
включая, но не ограничиваясь перечисленным,
упущенную выгоду, утрату или невозможность
использования информации или данных, расходы
по восстановлению информации или данных,
убытки, вызванные перерывами в коммерческой,
производственной или иной деятельности,
возникающие в связи с использованием
или невозможностью использования изделия
или информации, хранящейся в нем или на сменном
носителе, используемом совместно с данным
изделием.
9. BBK Electronics LTD. гарантирует корректную работу
изделия только с теми форматами (версиями)
носителей и данных, которые прямо указаны
в инструкции пользователя для данного изделия. BBK
Electronics LTD. не гарантирует возможность работы
изделия с форматами (версиями) носителей и данных,
которые могут появиться в будущем. BBK Electronics
LTD. не гарантирует возможность полноценной
работы изделия с носителями информации, запись
или изготовление которых была осуществлена не в
заводских условиях, или с нарушениями технологии,
или на устройствах других производителей аудио-,
видеотехники, или с нарушением действующего
законодательства в области охраны авторских и
смежных прав, защиты информации и других законных
прав собственников, включая, но не ограничиваясь
следующими случаями:
• использование носителей плохого качества может
приводить к невозможности выполнения записи
или воспроизведения, к потере записанных или
отредактированных материалов или к повреждению
изделия;
• при использовании многослойных носителей
информации может наблюдаться кратковременное
искажение изображения и звука при переключении
между слоями;
• воспроизведение записываемых и перезаписываемых
носителей в некоторых случаях может оказаться
невозможным из-за условий выполнения их записи.
• диск, записанный на другом устройстве, сессия
записи которого не была закрыта, не может
воспроизводиться или использоваться для записи или
редактирования при помощи данного изделия.
• диск, записанный при помощи данного изделия
оно имеет такую функцию), может не воспроизводиться
на другом устройстве.
Использование изделия по истечении срока службы
1. Срок службы, установленный BBK Electronics LTD.
для данного изделия, действует только при условии
использования изделия исключительно для личных,
семейных или домашних нужд, а также соблюдении
потребителем правил эксплуатации, хранения
и транспортировки изделия. При условии аккуратного
обращения с изделием и соблюдения правил
эксплуатации фактический срок службы может
превышать срок службы, установленный
BBK Electronics LTD.
(если
2. По окончании срока службы изделия вам необходимо
обратиться в Уполномоченный сервисный центр
для проведения профилактического обслуживания
изделия и определения его пригодности к дальнейшей
эксплуатации. Работы по профилактическому
обслуживанию изделий и его диагностике выполняются
сервисными центрами на платной основе.
3. BBK Electronics LTD. не рекомендует продолжать
эксплуатацию изделия по окончании срока службы
без проведения его профилактического обслуживания
в Уполномоченном сервисном центре, т. к. в этом случае
изделие может представлять опасность для жизни,
здоровья или имущества потребителя.
Утилизация изделия
После окончания срока службы изделия
его нельзя выбрасывать вместе с обычным
бытовым мусором. Вместо этого оно подлежит
сдаче на утилизацию в соответствующий
пункт приема электрического и электронного
оборудования для последующей переработки
и утилизации в соответствии с федеральным
местным законодательством. Обеспечивая правильную
утилизацию данного продукта, вы помогаете сберечь
природные ресурсы и предотвращаете ущерб для
окружающей среды и здоровья людей, который возможен
в случае ненадлежащего обращения. Более подробную
информацию о пунктах приема и утилизации данного
продукта можно получить в местных муниципальных
органах или на предприятии по вывозу бытового мусора.

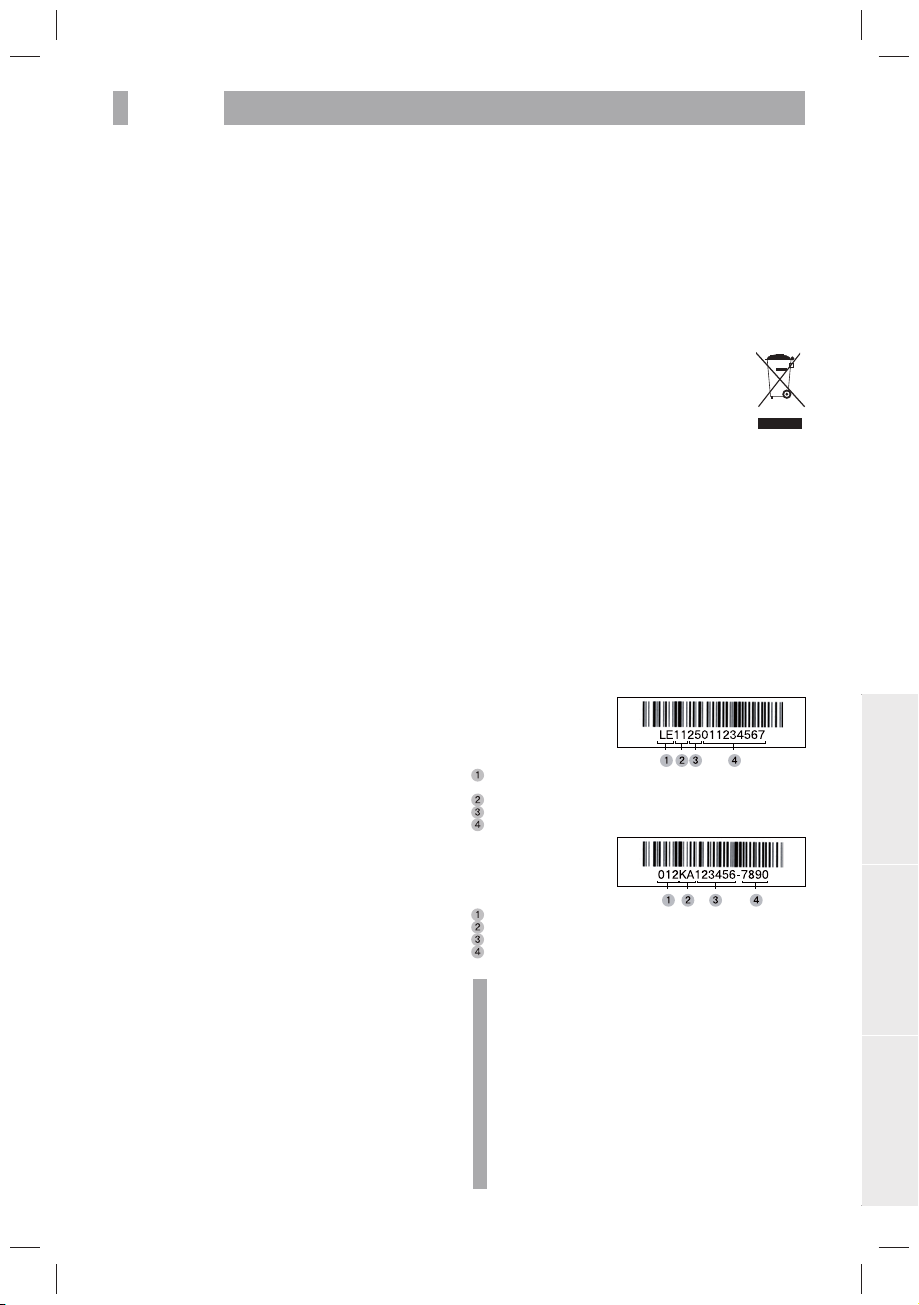

Дата производства
Каждому изделию присваивается уникальный серийный
номер в виде буквенно-цифрового ряда и дублируется
штрих-кодом, который содержит следующую информацию:
название товарной группы, дату производства, порядковый
номер изделия. Серийный номер располагается на задней
панели продукта, на упаковке и в гарантийном талоне.
Для товара, изготовленного
в Китае:
Первые две буквы – соответствие товарной группе (LED ЖК-телевизор
со встроенным цифровым ТВ-тюнером – LEM)
Первые две цифры – год производства
Вторые две цифры – неделя производства
Последние цифры – порядковый номер изделия
Для товара, изготовленного
в России:
Первые цифры – год и месяц производства
Первые две буквы – код производителя (КА _ ООО «ТВ-Альянс»)
Вторые шесть цифр – порядковый номер изделия
Последние цифры – код модели
ВНИМАНИЕ! Во избежание недоразумений
убедительно просим вас внимательно изучить
Руководство по эксплуатации изделия и условия
гарантийных обязательств, проверить правильность
заполнения гарантийного талона. Гарантийный талон
действителен только при наличии правильно и четко
указанных: модели, серийного номера изделия, даты
покупки, четких печатей фирмы-продавца, подписи
покупателя. Серийный номер и модель изделия
должны соответствовать указанным в гарантийном
талоне. При нарушении этих условий, а также в
случае, когда данные, указанные в гарантийном
талоне, изменены или стерты, талон признается
недействительным.
или
Page 23
ПРОЧЕЕ 21
Единый информационный центр BBK Electronics обеспечивает полную информационную поддержку деятельности
компании в России, странах СНГ и Балтии. Профессиональные операторы быстро ответят на любой
интересующий вас вопрос. Вы можете обращаться в единый центр по вопросам сервисного сопровождения, для
рекомендаций специалистов по настройке и подключению, для информирования о местах продаж, с вопросами
о рекламных акциях и розыгрышах, проводимых компанией, а также с любыми другими вопросами о деятельности
компании на территории России, стран СНГ и Балтии. Есть вопросы? Звоните _ мы поможем!
Единый информационный центр BBK Electronics (бесплатные звонки со стационарных телефонов):
Беларусь – 8 (820) 007-311-11
Казахстан – 8 (800) 080-45-67
Молдова – 0 (800) 61-007
Россия – 8 (800) 200-400-8 (бесплатные звонки со стационарных и мобильных телефонов)
Украина – 0 (800) 304-222-0
Время работы единого информационного центра:
Пн-Пт с 9:00 до 20:00 (по московскому времени).
Сб, Вс и дни государственных праздников – выходные.
Настоящая инструкция является объектом охраны в соответствии с международным и российским
законодательством об авторском праве. Любое несанкционированное использование инструкции, включая
копирование, тиражирование и распространение, но не ограничиваясь этим, влечет применение к виновному
лицу гражданско-правовой ответственности, а также уголовной ответственности в соответствии со статьей
146 УК РФ и административной ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП
в старой редакции).
Контактная информация:
1. Изготовитель товара – BBK ELECTRONICS LTD. (БИ-БИ-КЕЙ ЭЛЕКТРОНИКС ЛИМИТЕД), Китай, Гонконг, Каулун,
ул. Чхан Ю, 11, Стерлинг центр, 11, 8-й этаж.
2. Организация, уполномоченная на принятие и удовлетворение требований потребителей в отношении товара
ненадлежащего качества, – ООО «Сервисный центр ВВК», 109202, Москва, шоссе Фрезер, д. 17А, стр. 1А.
3. Импортеры товара – ООО «ББК-Сервис», 125057, Москва, Ленинградский проспект, д. 57; ООО «Чевенгур»,
143420, Московская область, Красногорский р-н, п/о Архангельское, территория – Федеральное
государственное унитарное предприятие «Строительное объединение» Управления делами Президента
Российской Федерации (ФГУП СО УД ПРФ), административное здание, помещ. №2.
BBK ELECTRONICS LTD.
СДЕЛАНО В КИТАЕ
Заполняется сервисным центром
А
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
ОСОБЫЕ ОТМЕТКИ
Заполняется сервисным центром
Б
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
ОСОБЫЕ ОТМЕТКИ
Заполняется сервисным центром
В
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
ОСОБЫЕ ОТМЕТКИ
v1.0
печать
сервисного
центра
печать
сервисного
центра
печать
сервисного
центра
ОТРЫВНОЙ ТАЛОН «А»
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
НОМЕР ЗАКАЗ-НАРЯДА
ПРОЯВЛЕНИЕ ДЕФЕКТА
МАСТЕР
IRIS КОД
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
НОМЕР ЗАКАЗ-НАРЯДА
ПРОЯВЛЕНИЕ ДЕФЕКТА
МАСТЕР
IRIS КОД
ДАТА ПРИЁМА
ДАТА ВЫДАЧИ
НОМЕР ЗАКАЗ-НАРЯДА
ПРОЯВЛЕНИЕ ДЕФЕКТА
МАСТЕР
IRIS КОД
Заполняется сервисным центром
ОТРЫВНОЙ ТАЛОН «Б»
Заполняется сервисным центром
ОТРЫВНОЙ ТАЛОН «В»
Заполняется сервисным центром
печать
сервисного
центра
печать
сервисного
центра
печать
сервисного
центра
Page 24
ГАРАНТИЙНЫЙ ТАЛОН
ГАРАНТИЯ
Заполняется фирмой-продавцом
ИЗДЕЛИЕ
МОДЕЛЬ
СЕРИЙНЫЙ НОМЕР
ДАТА ПРОДАЖИ
ФИРМА-ПРОДАВЕЦ
АДРЕС ФИРМЫ-ПРОДАВЦА
ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА
С УСЛОВИЯМИ ГАРАНТИИ ОЗНАКОМЛЕН
ВНИМАНИЕ!
ИЗДЕЛИЕ
МОДЕЛЬ
СЕРИЙНЫЙ НОМЕР
ДАТА ПРОДАЖИ
ФИРМА-ПРОДАВЕЦ
Пожалуйста, потребуйте от продавца полностью заполнить гарантийный талон, включая
отрывные корешки внутри.
ОТРЫВНОЙ ТАЛОН «А»
Заполняется фирмой-продавцом
ПОДПИСЬ ПОКУПАТЕЛЯ
печать или штамп
продавца
печать или штамп продавца
СВЕДЕНИЯ ОБ УСТАНОВКЕ ИЗДЕЛИЯ
Фирма-установщик
Номер сертификата
Дата установки
Мастер
ИЗДЕЛИЕ
МОДЕЛЬ
СЕРИЙНЫЙ НОМЕР
ДАТА ПРОДАЖИ
ФИРМА-ПРОДАВЕЦ
ИЗДЕЛИЕ
МОДЕЛЬ
СЕРИЙНЫЙ НОМЕР
ДАТА ПРОДАЖИ
ФИРМА-ПРОДАВЕЦ
ОТРЫВНОЙ ТАЛОН «Б»
Заполняется фирмой-продавцом
ОТРЫВНОЙ ТАЛОН «В»
Заполняется фирмой-продавцом
печать или штамп
продавца
печать или штамп
продавца
Loading...
