Page 1

v2.0

LEM2285FG LEM2485FG

LED ЖК-ТЕЛЕВИЗОРЫ СО ВСТРОЕННЫМ HD-МЕДИАПЛЕЕРОМ

(телевизоры с жидкокристаллическим экраном)

LED РК-ТЕЛЕВІЗОРИ ІЗ ВБУДОВАНИМ HD-МЕДІАПЛЕЄРОМ

(телевізори з рідкокристалічним екраном)

Руководство по эксплуатации с гарантийным талоном

прочитайте внимательно перед эксплуатацией

Посібник з експлуатації з гарантійним талоном

прочитайте уважно перед експлуатацією

Page 2

Page 3

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности ........................................ 2

ОБЗОР УСТРОЙСТВА

Особенности ...................................................................................... 3

Комплектация ................................................................................... 3

Установка ............................................................................................4

Общий вид панелей управления ............................................... 4

Пульт дистанционного управления .........................................5

Установка батареек в пульт

дистанционного управления ...................................................... 6

Использование пульта дистанционного управления ....... 6

ПОДКЛЮЧЕНИЕ

Подключение ТВ-антенны и устройств

по HDMI- и VGA-интерфейсам ................................................... 7

Включение .......................................................................................... 7

Подключение к DVD-плееру/видеомагнитофону Подключение к спутниковым ресиверам и цифровым

телевизионным тюнерам ............................................................. 8

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор источника сигнала ........................................................... 9

Регулировка громкости ............................................................... 9

Временное отключение громкости ......................................... 9

Переключение настроенных каналов ..................................... 9

Вывод информации о текущем источнике сигнала .......... 9

Телетекст ........................................................................................... 9

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

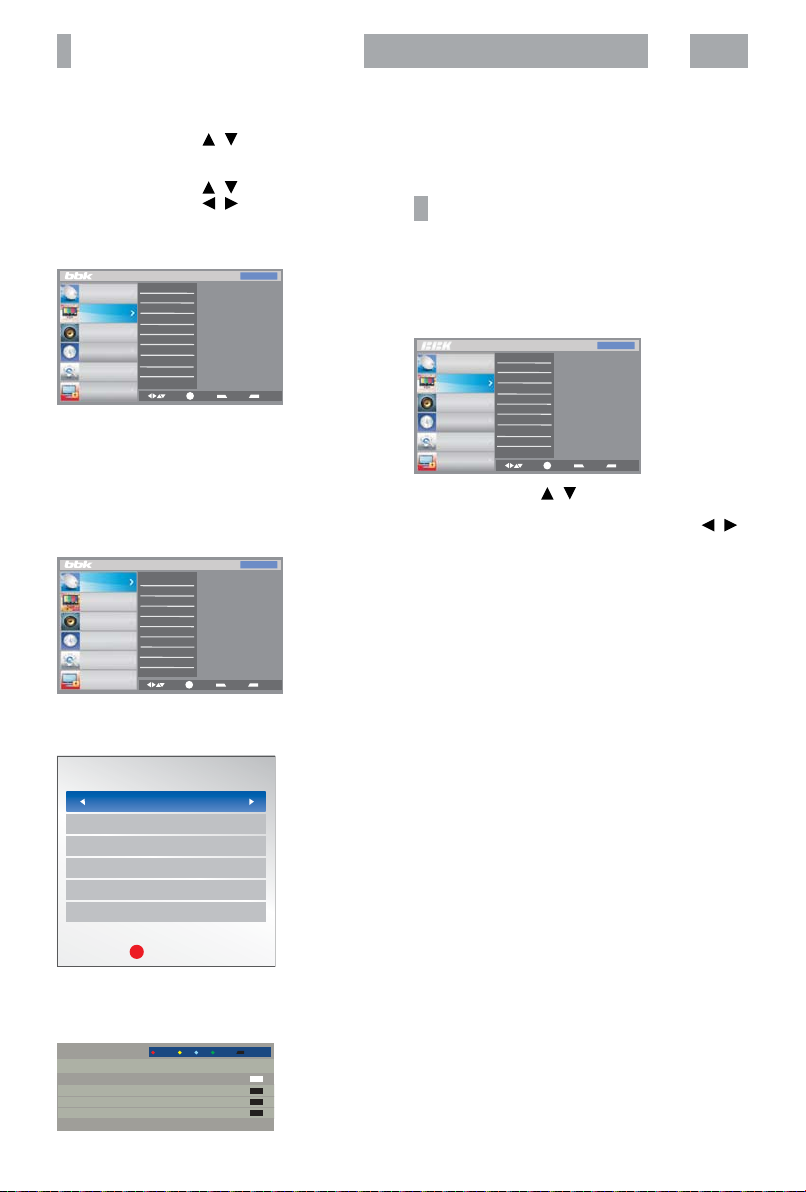

Использование меню ...................................................................10

Настройка каналов .......................................................................10

Настройка изображения .............................................................10

Настройка звука ...........................................................................11

Настройка времени.......................................................................11

Установки ..........................................................................................11

Блокировка ......................................................................................11

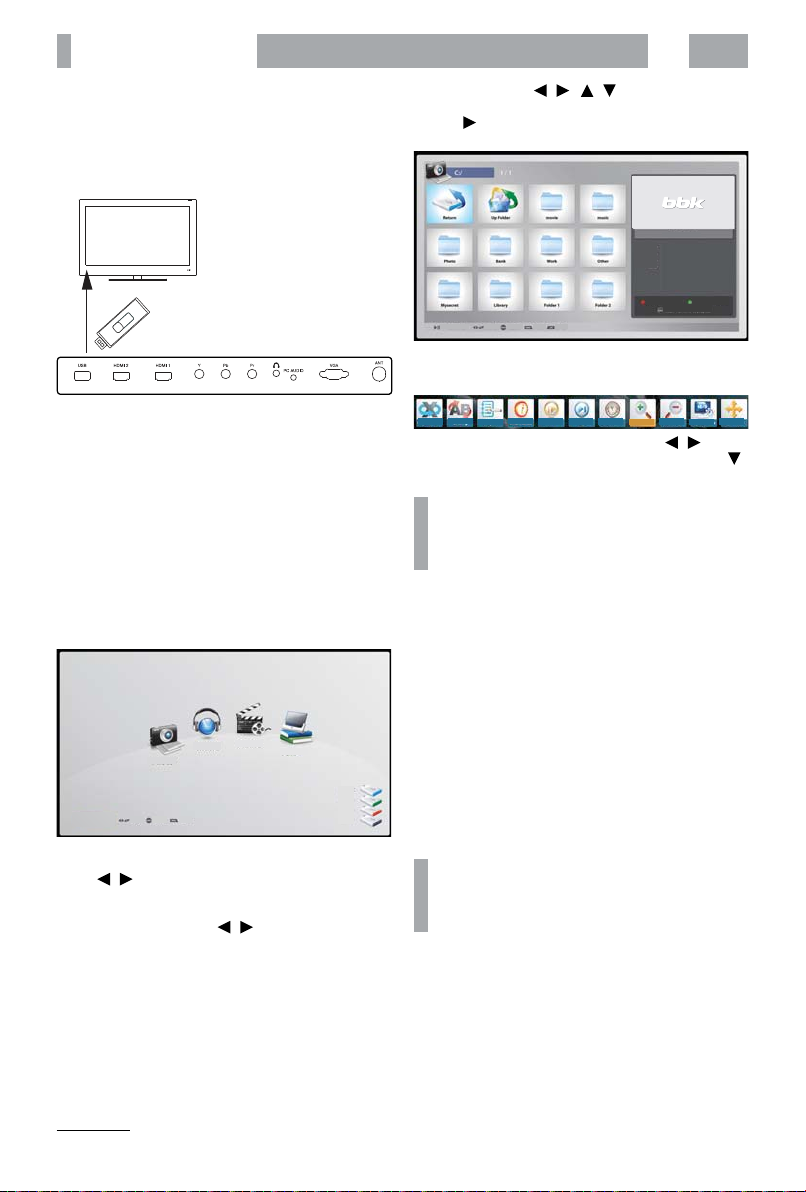

HD-МЕДИАПЛЕЕР

Приложение.....................................................................................12

Технические характеристики встроенного

HD-медиаплеера ...........................................................................12

ПРОЧЕЕ

HDMI ..................................................................................................13

Критерии определения

ЖК-матрицы телевизора ............................................................13

Поиск неисправностей ...............................................................13

Полезные примечания .................................................................13

Технические характеристики....................................................14

Сервисное обслуживание .........................................................15

неисправности

................. 7

Page 4

ВВЕДЕНИЕ 2

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ опасности

Напоминание пользователю о высоком напряжении.

Символ предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкцией.

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИИ ЕГО В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.

ПРЕДУПРЕЖДЕНИЯ:

• Перед использованием устройства внимательно ознакомьтесь с настоящим руководством. Сохраните его для использования в будущем.

• Никогда самостоятельно не вскрывайте устройство и внешний блок питания, это может стать причиной поражения электрическим током, привести к выходу устройства из строя и аннулирует гарантийные обязательства производителя. Для ремонта и технического обслуживания обращайтесь только к квалифицированным

• Для электропитания устройства используйте электросеть с надлежащими характеристиками.

• Подключайте устройство только к предназначенным для этого аудиовидеокомпонентам и предназначенными для этого соединительными кабелями.

• Не подвергайте устройство воздействию прямых солнечных лучей, низких и высоких температур, повышенной влажности. Избегайте резких перепадов температуры и влажности. При перемещении устройства из прохладного помещения в перед началом эксплуатации и подождите 1–2 часа, не включая его.

• Не устанавливайте на устройство посторонние предметы. Оберегайте устройство от ударов, падений, вибрации и иных механических воздействий. Помните – экран устройства хрупок и может быть поврежден даже незначительным усилием.

• Не закрывайте вентиляционные отверстия на задней панели устройства местах, где нормальное охлаждение устройства во время работы невозможно. Рекомендуем оставлять не менее 10 см свободного пространства вокруг устройства для лучшей вентиляции.

• Устанавливайте устройство только на твердой ровной поверхности, используйте подставку и набор крепежных элементов, входящих в комплект поставки. При установке на вращающемся основании или кронштейне чтобы кабель питания не натягивался и оставался

специалистам.

теплое и наоборот распакуйте устройство

и не устанавливайте его в

следите,

свободен для доступа на случай необходимости быстрого отключения кабеля питания от сети электропитания.

Штепсельная вилка должна оставаться легкодоступной на случай необходимости быстрого отключения от сети электропитания.

• При монтаже устройства на стену используйте только специальные крепления и кронштейны, учитывая вес и размер устройства, во избежание получения травм и повреждения устройства. В обратитесь к квалифицированным специалистам.

• Не используйте при чистке устройства абразивные материалы и органические соединения (алкоголь, бензин и т.д.). Для чистки корпуса устройства допускается использование небольшого количества нейтрального моющего средства, для чистки экрана используйте сухую мягкую ткань или специальные салфетки, предназначенные для LCD-мониторов.

• Отключайте устройство от сети электропитания телевизионной антенны, если не собираетесь пользоваться им длительное время, или перед грозой. Не прикасаться во время грозы к устройству, сетевому шнуру или кабелю антенны!

• Вынимайте батарейки из пульта дистанционного управления, если не собираетесь пользоваться им длительное время.

• Просмотр телепередач рекомендуется проводить при положении регулятора громкости телевизора 1/2 от максимального уровня. Длительное прослушивание на более высоком уровне громкости может привести к ухудшению слуха, а на максимальной – к выходу из строя громкоговорителя.

• Если в течение длительного времени изображение на экране телевизора остается неподвижным, то на матрице могут возникнуть остаточные изображения, т.н. «эффект статичных изображений».

• Использование постоянно меняющегося изображения, занимающего всю площадь экрана.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями объектов и

могут отличаться от их реального внешнего вида.

телевизора предполагает просмотр

случае необходимости

и от кабеля

не более

Page 5

ОБЗОР УСТРОЙСТВА 3

LED ЖК-телевизор со встроенным HD-медиаплеером — это электронное устройство для приема и отображения изображения и звука, передаваемых по беспроводным каналам, и сигналов от устройств воспроизведения видеосигнала, со встроенным мультиформатным медиаплеером. Устройство предназначено для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.

ОСОБЕННОСТИ

Оснащение

• Высококачественная цветная TFT-матрица со светодиодной подсветкой

• Собственное разрешение матрицы 1920х1080

• 2 цифровых аудио-, видеоинтерфейса HDMI

• Разъем VGA

• Компонентный YPbPr видеовход

• Аудиовход PC AUDIO

• Композитный видеовход

• Стереофонический аудиовход

• Композитный видеовыход

• Стереофонический видеовыход

• USB2.0-порт для воспроизведения HD-видео, аудиофайлов и фотографий с внешних USB-совместимых устройств

• Разъем для подключения наушников

• Русифицированное меню

• Совместимость с настенными креплениями стандарта

• Настройка цветовой температуры

• Регулировка тембра, баланса акустической системы

• Предустановленные настройки звука

Режим телевизора

• Чувствительный тюнер, обеспечивающий уверенный прием

аналоговых и цифровых каналов

• Функция автоматического и ручного поиска каналов

• Поддержка NICAM стерео

• Функция телетекста

• Регулировка яркости и контрастности, предустановленные

настройки изображения

• Современные методы шумоподавления

Режим монитора персонального компьютера

• Широкий диапазон поддерживаемых разрешений

• Регулировка

частоты и фазы

VESA

КОМПЛЕКТАЦИЯ

ЖК-телевизор .................................................................................1 шт.

Пульт дистанционного управления ........................................2 шт.

Батарейка ААА ................................................................................4 шт.

Подставка для телевизора.........................................................1 шт.

Комплект крепежных элементов .............................................1 шт.

Руководство по эксплуатации

с гарантийным талоном ...............................................................1 шт.

Page 6

ОБЗОР УСТРОЙСТВА 4

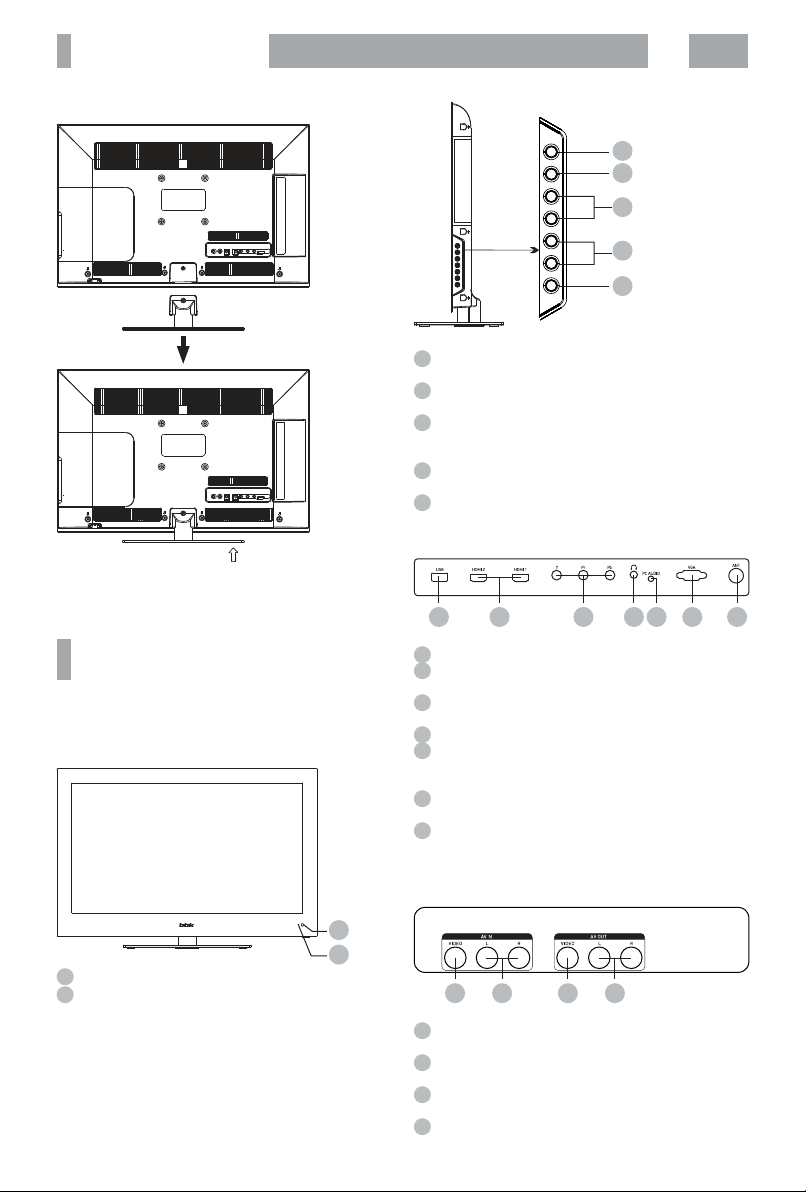

УСТАНОВКА

Боковая панель телевизора

3 4

Клавиша SOURCE Выбор режима работы/источника сигнала.

Клавиша MENU

Открытие меню.

Клавиши CH + и CH Переключение настроенных телевизионных каналов/ перемещение по пунктам меню.

Клавиши VOLUME + и VOLUME -

Клавиши регулировки громкости.

Клавиша STANDBY Рабочий режим/режим ожидания.

Боковая панель телевизора

Для настольного размещения воспользуйтесь настольной подставкой. Совместите подставку с телевизором и зафиксируйте винтом, как показано на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Передняя панель телевизора

8 9 10 11 12 13 14

USB-порт для подключения внешних устройств

Разъемы HDMI1 И HDMI2

Интерфейс для передачи сигнала высокой четкости

Разъем YPbPr

Компонентный видеовход.

Разъем для подключения наушников

Разъем PC AUDIO

Разъем для подключения внешнего источника аудиосигнала.

Разъем VGA

Разъем для подключения к компьютеру.

Разъем RF

Разъем для подключения антенного кабеля (сигнал эфирной антенны или кабельного телевидения).

Задняя панель телевизора

ИК-датчик системы дистанционного управления

Индикатор рабочего режима/режима ожидания

15 16 17 18

Разъем VIDEO

Композитный видеовход.

Разъем AUDIO L R

Стереофонический аудиовход.

Разъем VIDEO

Композитный видеовыход.

Разъем AUDIO L R

Стереофонический аудиовыход.

Page 7

ОБЗОР УСТРОЙСТВА 5

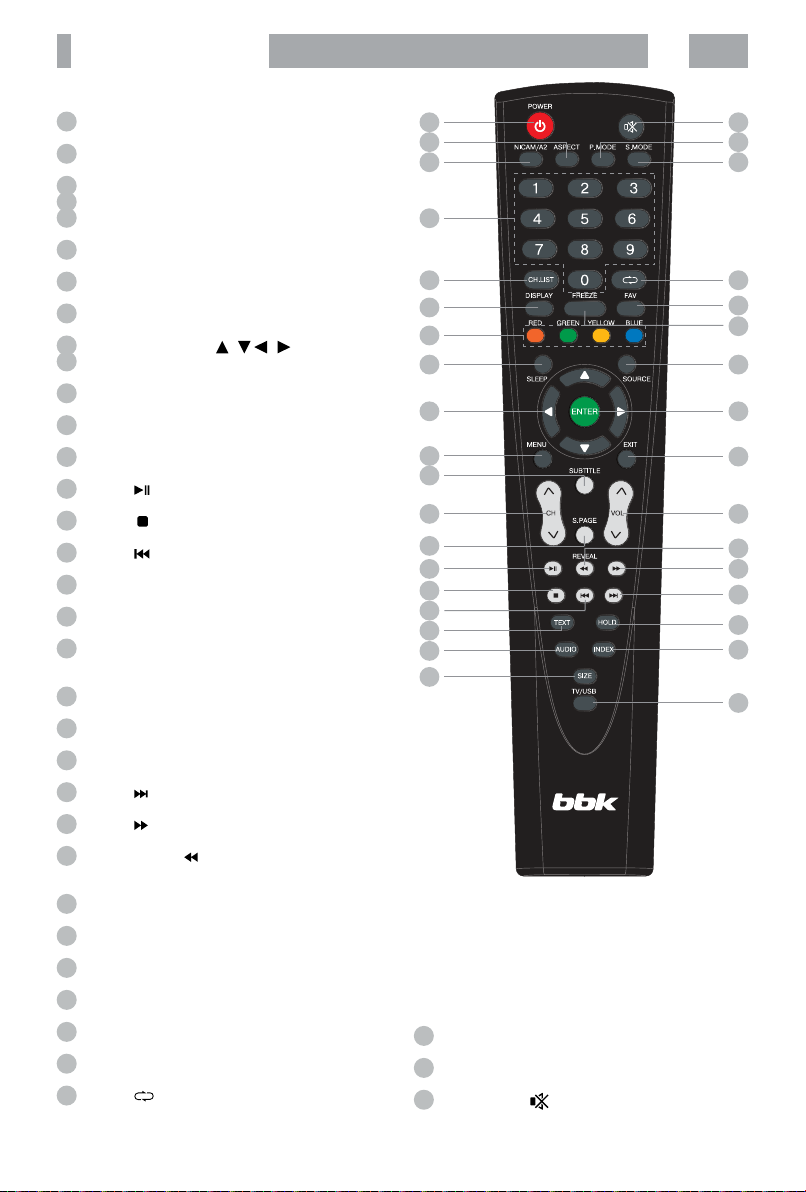

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Клавиша POWER

Рабочий режим/режим ожидания.

Клавиша ASPECT

Выбор формата изображения.

Клавиша NICAM/A2

Цифровые клавиши

Клавиша CH.LIST

Отображение списка каналов.

Клавиша DISPLAY

Отображение информации о канале/источнике сигнала.

Клавиши RED/GREEN/YELLOW/BLUE

Действие в соответствии с информацией на экране.

Клавиша SLEEP

Установка таймера сна.

Клавиши направления ( / / / )

Клавиша MENU

Вызов меню настройки телевизора.

Клавиша SUBTITLE

Изменение языка субтитров в режиме USB.

Клавиша CH +/-

Переключение каналов.

Клавиша S.PAGE

Выбор подстраницы в режиме телетекста.

Клавиша

Воспроизведение/пауза.

Клавиша

Остановка воспроизведения.

Клавиша

Воспроизведение с предыдущего трека.

Клавиша TEXT

Включение/выключение режима телетекста.

Клавиша AUDIO

Выбор доступного языка аудио в режиме USB.

Клавиша SIZE

Управление форматом ввода данных в режиме телетекста.

Клавиша TV/USB

Переключение источника сигнала ТВ/USB.

Клавиша INDEX

Отображение основной страницы телетекста.

Клавиша HOLD

Задержка страниц в режиме телетекста.

Клавиша

Воспроизведение с последующего трека.

Клавиша

Ускоренное воспроизведение вперед.

Клавиша REVEAL/

Отображение «скрытых» страниц телетекста/ускоренное воспроизведение назад.

Клавиша VOL +/-

Увеличение/уменьшение уровня громкости.

Клавиша EXIT

Выход или переход на предыдущий уровень меню.

Клавиша ENTER

Выбор и подтверждение в режиме отображения меню.

Клавиша SOURCE

Выбор источника сигнала.

Клавиша FREEZE

Фиксирование картинки.

Клавиша FAV

Список избранных каналов в режиме TV.

Клавиша

Переключение на предыдущий просматриваемый канал.

1 2 3

10 11

13 14 15

16 17 18

Клавиша S.MODE

Выбор предустановленных настроек звука.

Клавиша P.MODE

Выбор предустановленных настроек изображения.

Клавиша MUTE

Включение/выключение звука.

35 34 32

31 30

25 24

Page 8

ОБЗОР УСТРОЙСТВА 6

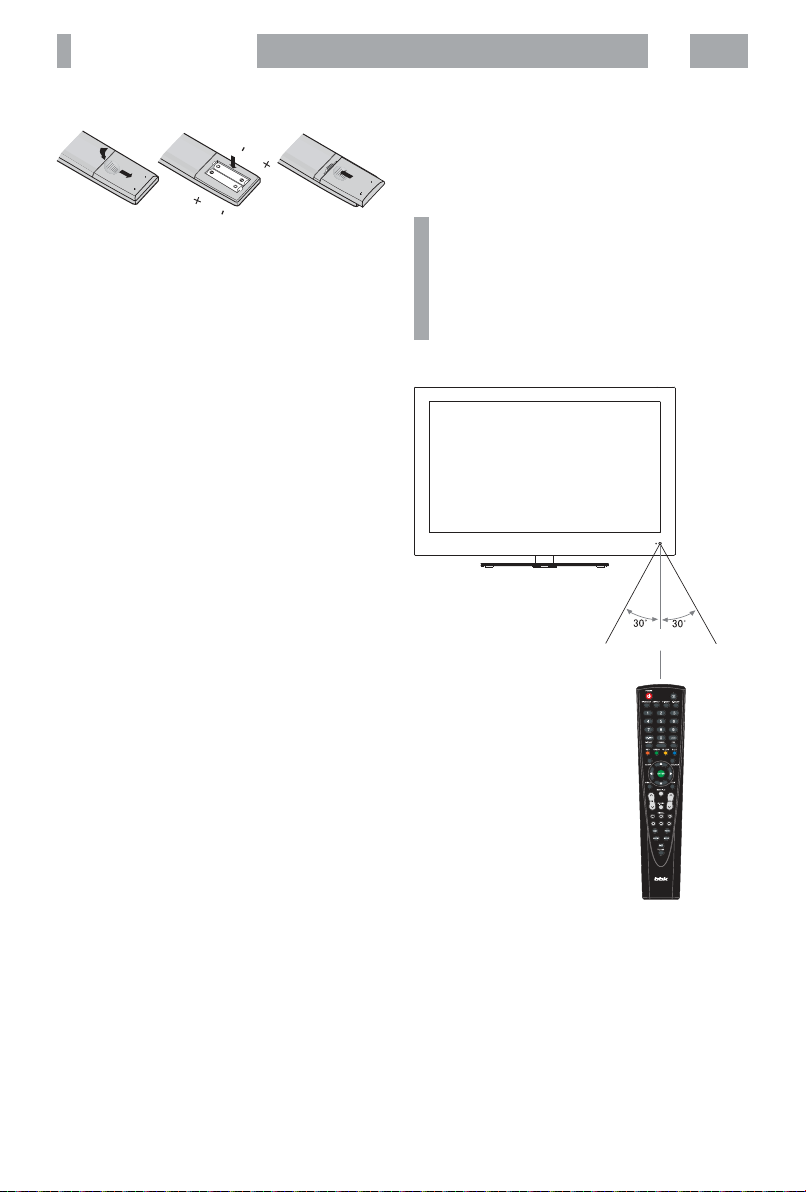

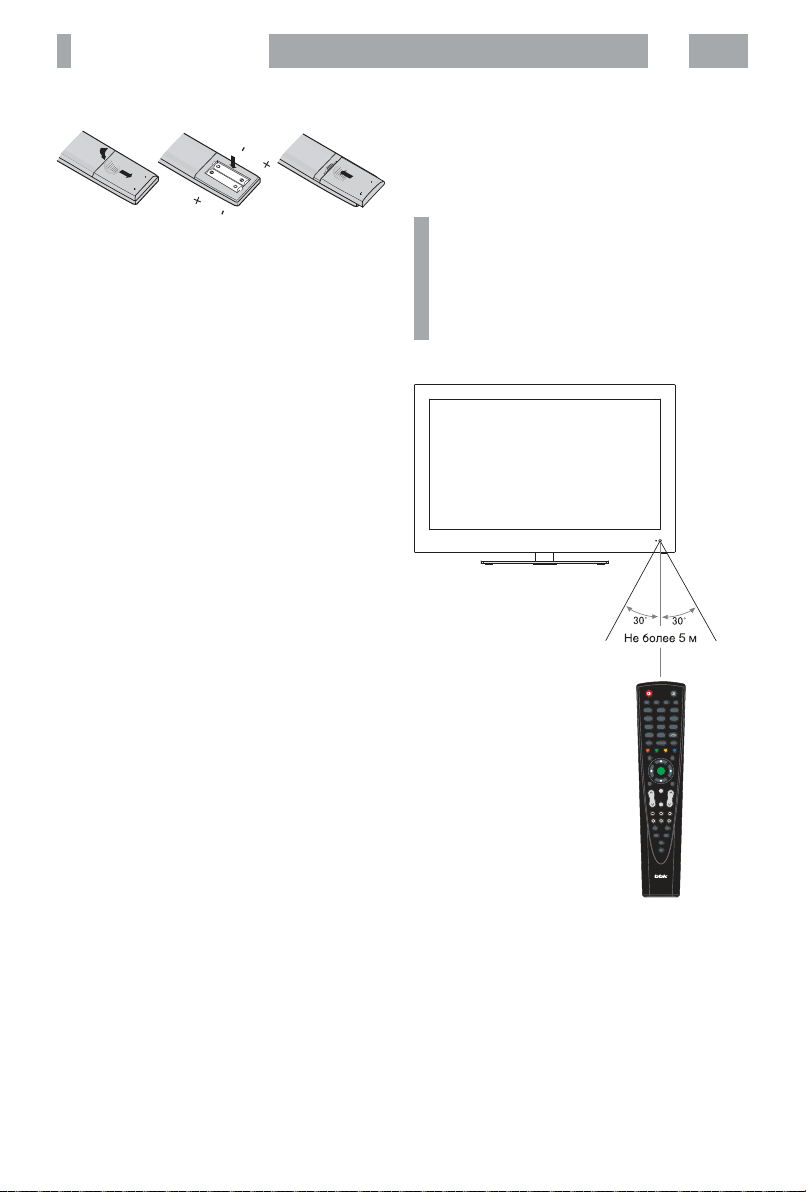

УСТАНОВКА БАТАРЕЕК В ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Откройте крышку на задней поверхности пульта дистанционного управления.

2. Установите батарейки, соблюдая полярность.

3. Закройте крышку.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику передней панели не превышает устройства не превышает 5 метров.

ПРЕДУПРЕЖДЕНИЯ:

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели устройства.

• Своевременно заменяйте батарейки в пульте дистанционного управления.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

инфракрасных лучей на

30 градусов и расстояние до

Общий вид передней панели телевизора

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

DISPLAY FREEZE FAV

RED GREEN YELLOW BLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

S.PAGE

REVEAL

TEXT HOLD

AUDIO INDEX

SIZE

TV/USB

Page 9

ПОДКЛЮЧЕНИЕ 7

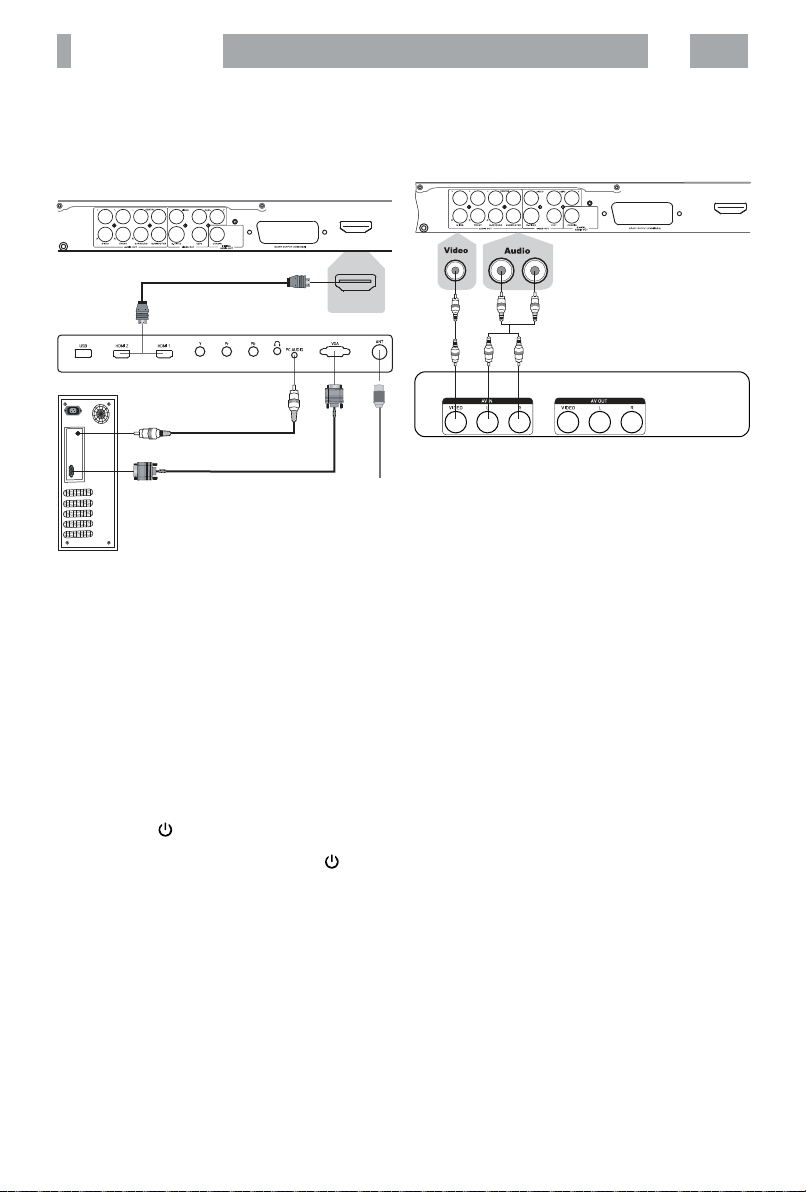

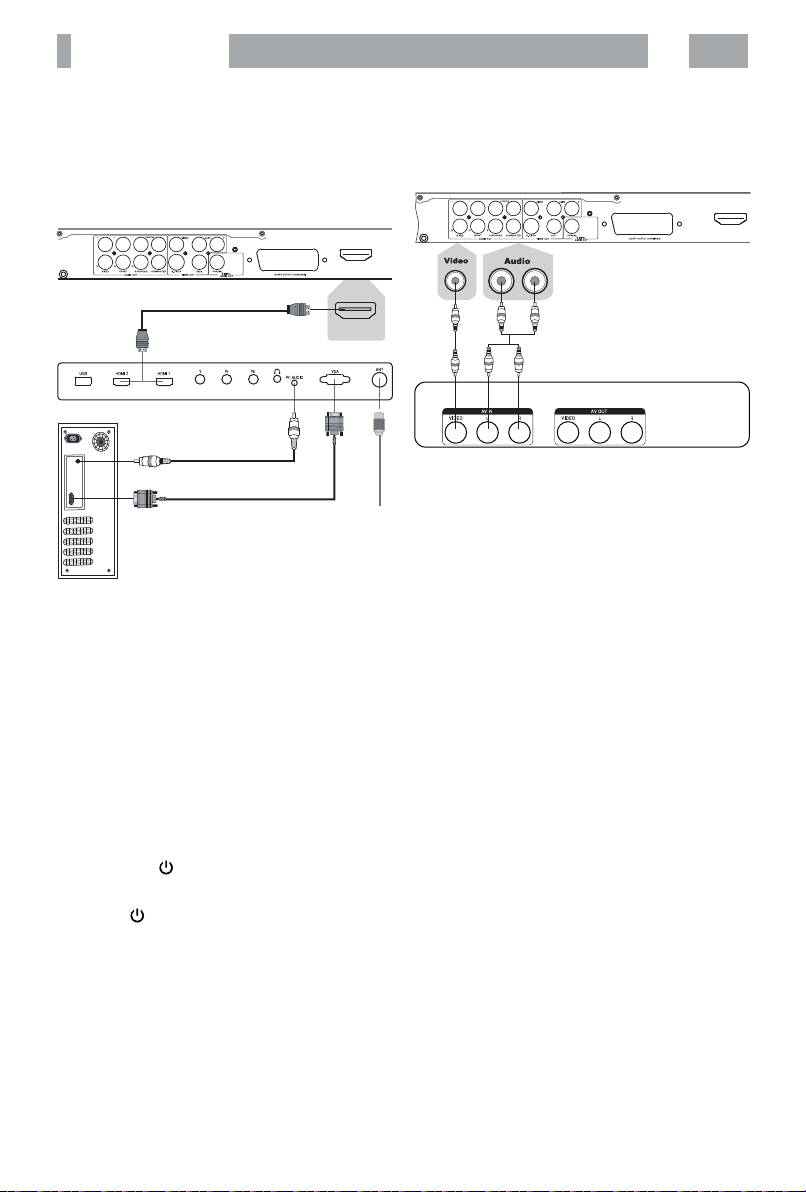

ПОДКЛЮЧЕНИЕ ТВАНТЕННЫ И УСТРОЙСТВ ПО HDMI И VGAИНТЕРФЕЙСАМ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты выключены.

Задняя панель DVD-плеера

HDMI

Боковая панель телевизора

ТВ-антенна

Персональный компьютер

1. Перед включением телевизора в сеть подсоедините все

необходимое оборудование.

2. Подключите антенну к соответствующему разъему

на боковой панели телевизора.

ПОДКЛЮЧЕНИЕ К DVDПЛЕЕРУ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства выключены.

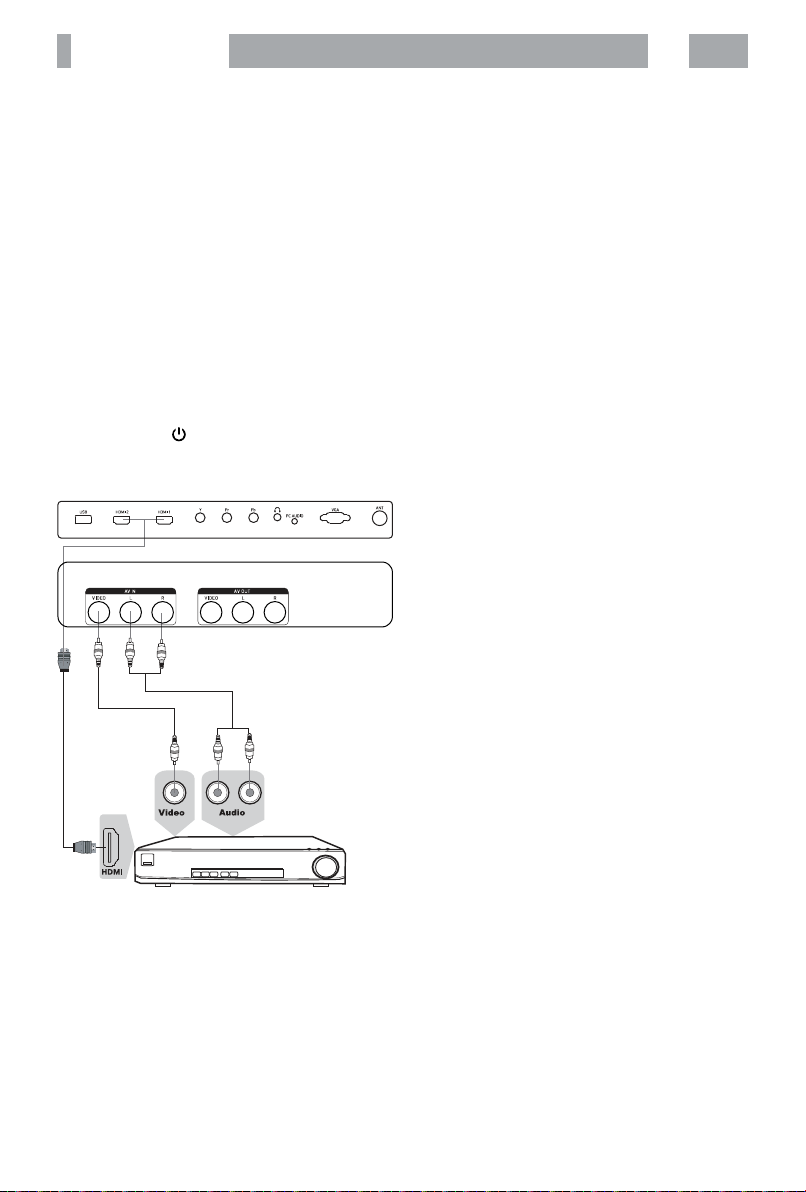

Задняя панель DVD-плеера

Задняя панель телевизора

ВКЛЮЧЕНИЕ

ВНИМАНИЕ!

• Не подключайте телевизор к сетевой розетке до выполнения всех соединений.

• Подключайтесь только к электросетям с необходимыми для данного устройства параметрами.

Подключите сетевую вилку телевизора к розетке электропитания. Нажмите клавишу Переведите устройство в рабочий режим нажатием клавиши STANDBY на боковой панели телевизора или клавиши Настройка каналов описана в разделе «Функциональные возможности/Канал».

на ПДУ, чтобы включить питание.

на ПДУ.

Page 10

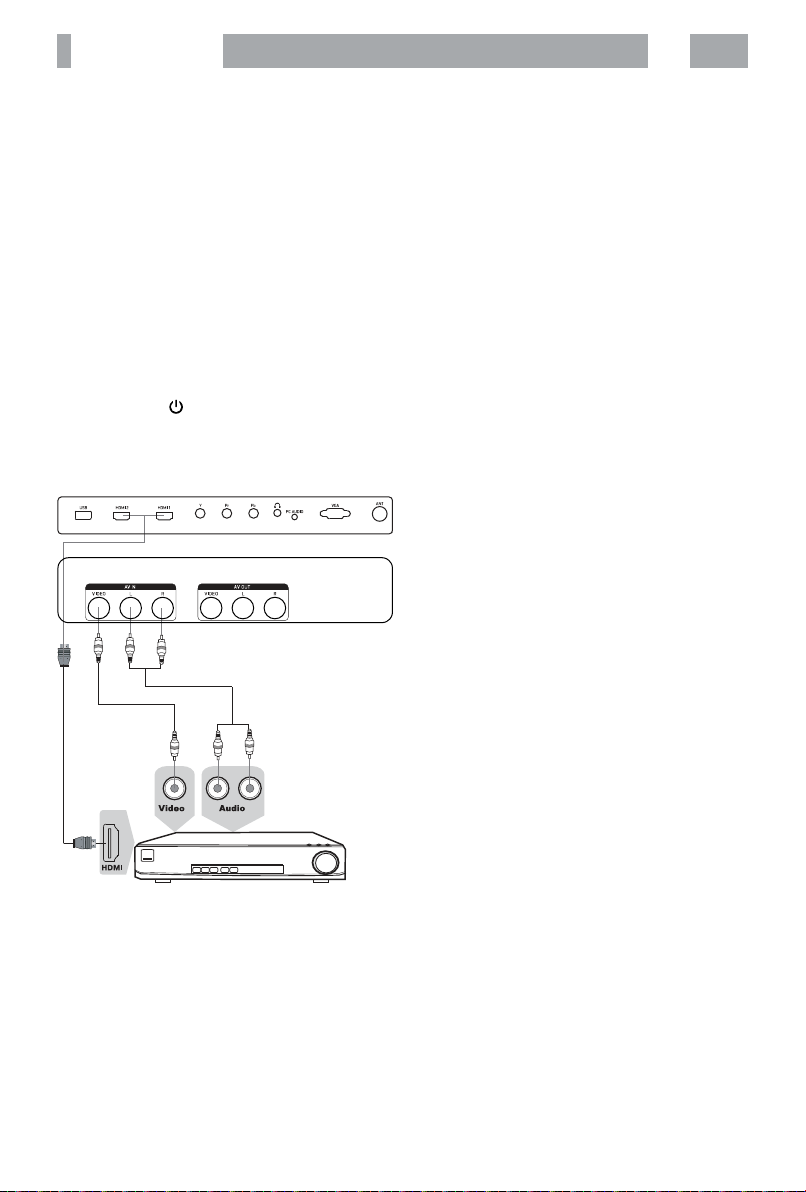

ПОДКЛЮЧЕНИЕ 8

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ РЕСИВЕРАМ И ЦИФРОВЫМ ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ

Метод А

Для подключения композитного видеосигнала и аудиосигнала используйте аудиовидеокабель (в комплектацию не входит).

Метод В

Для просмотра каналов высокого разрешения с внешнего спутникового ресивера используйте разъем HDMI для подключения к телевизору. Если ваш ресивер оборудован цифровым видеовыходом DVI, воспользуйтесь специальным переходником HDMI-DVI для подключения к телевизору с помощью кабеля HDMI (в комплектацию не входит

1. Для подключения телевизора к DVD-плееру используйте

аудиовидеокабель.

2. Перед включением телевизора в сеть подсоедините все

необходимое оборудование.

3. Нажмите клавишу

4. Для выбора источника сигнала воспользуйтесь клавишей

SOURCE.

, чтобы включить телевизор.

Боковая и задняя панели телевизора

Метод А

Метод В

Спутниковый ресивер/Цифровой телевизионный тюнер

Page 11

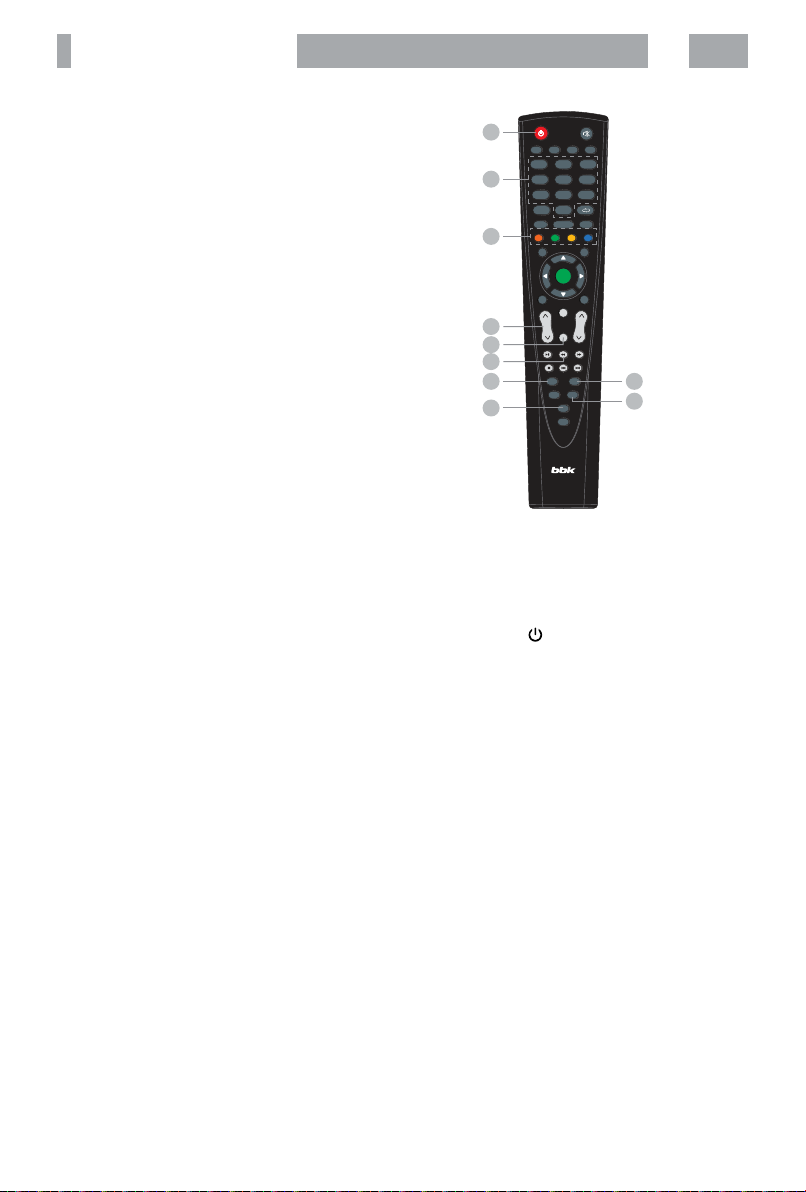

ОСНОВНЫЕ ОПЕРАЦИИ 9

Данное устройство обеспечивает прием аналоговых телеканалов, запоминание до 200 телевизионных каналов и позволяет осуществлять автоматический, ручной и точный поиск телевизионных каналов. Встроенный тюнер поддерживает воспроизведение стереозвука, передаваемого в системе NICAM.

ВЫБОР ИСТОЧНИКА СИГНАЛА

Метод А

1. Нажмите клавишу SOURCE _ на экране отобразится меню

выбора источника сигнала.

2. Клавишами ВВЕРХ или ВНИЗ выберите желаемый

источник сигнала.

3. Нажмите клавишу ENTER для подтверждения.

Возможные значения: ТВ, USB, AV, YPbPr, PC, HDMI1,

HDMI2.

Метод В

Используйте клавишу TV/USB для выбора источника сигнала.

РЕГУЛИРОВКА ГРОМКОСТИ

1. Нажмите клавишу VOL- для уменьшения громкости.

2. Нажмите клавишу VOL+ для увеличения громкости.

ВНИМАНИЕ!

• Просмотр телепередач рекомендуется проводить

при положении регулятора громкости телевизора не более 1/2 от максимального уровня. Длительное прослушивание на более высоком уровне громкости может привести к ухудшению слуха.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ГРОМКОСТИ

1. Нажмите клавишу MUTE для временного отключения

громкости.

2. Нажмите клавишу MUTE вновь или VOL-/+ для включения

звука.

ПЕРЕКЛЮЧЕНИЕ НАСТРОЕННЫХ КАНАЛОВ

1. Для последовательного переключения предварительно

настроенных каналов используйте клавиши CH-/+ на пульте ДУ или клавиши CH на телевизоре.

2. Для прямого ввода номера канала используйте цифровые

клавиши на пульте ДУ.

ВЫВОД ИНФОРМАЦИИ О ТЕКУЩЕМ ИСТОЧНИКЕ СИГНАЛА

Нажмите клавишу DISPLAY на ПДУ; на экране отобразится информация о текущем источнике сигнала. Она исчезнет через 3 секунды, либо можно еще раз нажать клавишу DISPLAY, чтобы убрать ее с экрана.

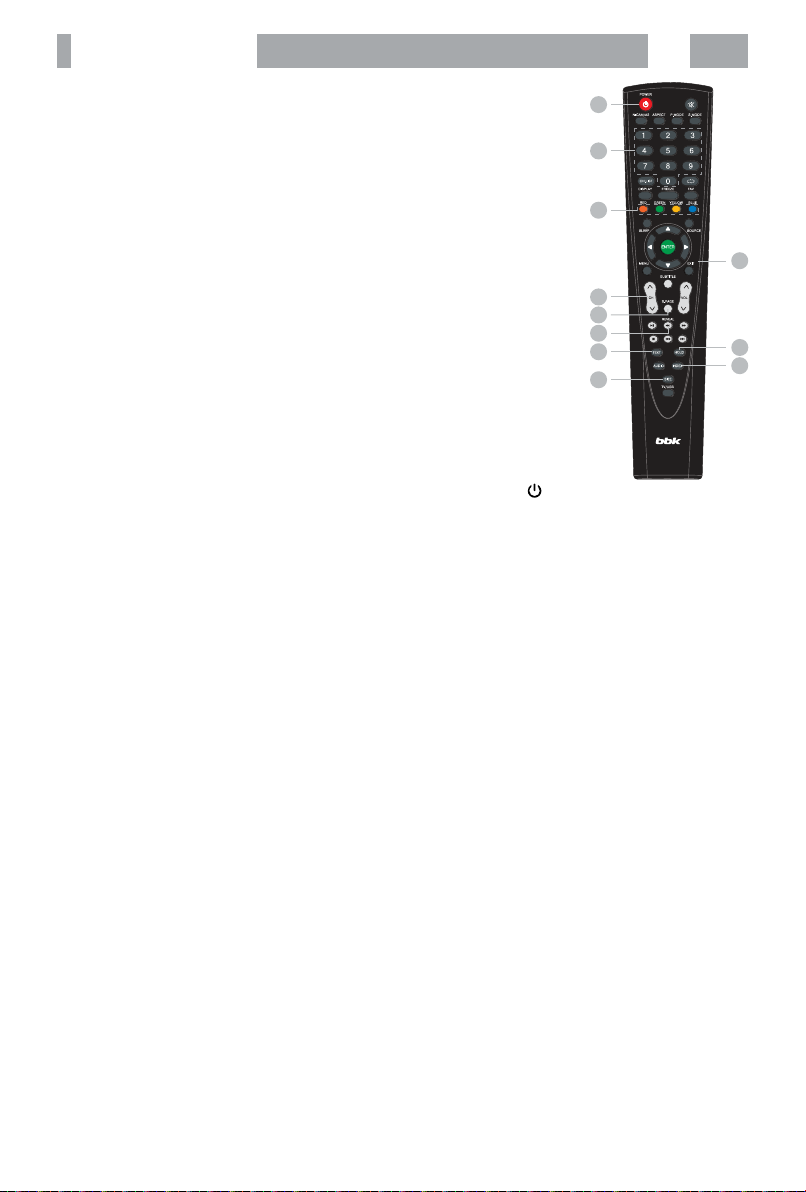

ТЕЛЕТЕКСТ

POWER

NICAM/A2 ASPECT P.MODE S.MODE

123

456

789

CH.LIST

DISPLAY FREEZE FAV

RED GREEN YELLOW BLUE

SLEEP SOURCE

ENTER

MENU EXIT

SUBTITLE

CH VOL

7 5 3 9

Функция телетекста зависит от выбранного канала и доступна, когда на данном канале передается телетекст. Функция Телетекст дает возможность получать различную информацию при помощи обычного телевизионного сигнала. Сюда относятся: новости, спорт, предложения туристических компаний, погода, кино, театральные афиши и так далее.

1. Нажмите клавишу

2. В режиме ТЕЛЕТЕКСТ в верхней части экрана

расположены 4 цветных заголовка. Чтобы получить доступ к информации по одному из них, нажмите клавишу соответствующего цвета.

3. Нажмите один раз на клавишу REVEAL, чтобы увидеть скрытую информацию, нажмите повторно, чтобы скрыть ее снова.

4. Нажмите клавишу HOLD для удержания страницы телетекста

при просмотре большого объема информации, нажмите еще раз для возврата к режиму автоматического обновления страниц.

5. Нажмите клавишу S.PAGE, чтобы остановить или возобновить открытие подстраниц телетекста.

6. Нажмите один раз на клавишу SIZE, чтобы верхняя половина текста заняла весь экран, нажмите еще раз, чтобы нижняя половина текста заняла весь экран, нажмите вновь, чтобы на экране.

7. Нажмите клавиши CH для перемещения между страницами или используйте клавиши 0-9 для ввода номера страницы.

8. Нажмите клавишу INDEX для возврата к основной странице. Загрузка страницы телетекста может занять длительное время. Когда страница будет найдена, номер страницы появится на экране телевизора.

9. Нажмите один раз на клавишу ТEХТ к режиму ТЕЛЕТЕКСТ.

S.PAGE

REVEAL

TEXT HOLD

AUDIO INDEX

SIZE

TV/USB

4 8

, чтобы включить ваш ЖК-телевизор.

вся страница текста отобразилась

, чтобы перейти

Page 12

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 10

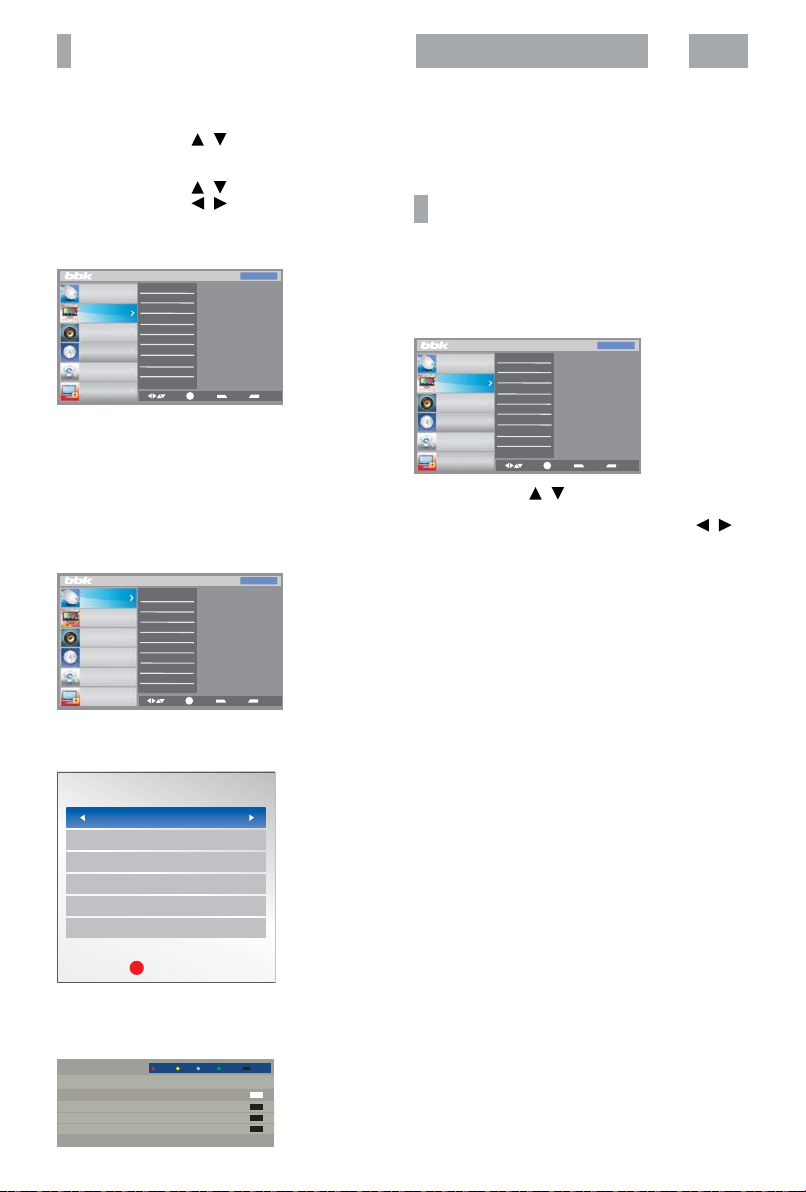

ИСПОЛЬЗОВАНИЕ МЕНЮ

1. Нажмите клавишу MENU для входа в главное меню.

2. Используйте клавиши / для выбора одного из разделов главного меню и затем нажмите клавишу ENTER для входа в выбранный раздел.

3. Используйте клавиши

4. Используйте клавиши / для изменения значений

/ для выбора пунктов меню.

выбранного пункта меню.

5. Нажмите клавишу MENU для выхода из подменю или из главного меню.

Установки

Канал


Звук

Время

Установки

Блокировки

Режим изображения Цветовая температура

Формат

Шумоподавление

ENTER

Перейти

Выбор

ATV

EXIT

Выход

НАСТРОЙКА КАНАЛОВ

В разделе КАНАЛ (доступен только в режиме ТВ-источника) вы можете выбрать параметры: Автонастройка, Ручная настройка ATV, Редактор программ

• Параметр Автонастройка позволяет произвести

автоматическое сканирование всего телевизионного диапазона с запоминанием всех найденных телевизионных станций.

Установки

Автонастройки

Канал

Ручной поиск ATV


Редактор программ

Обновление ПО (USB)

Звук

Время

Установки

Блокировки

Перейти

ENTER

• Параметр Ручная настройка позволяет вручную настроить

частоту отдельного канала, его звуковую систему, а также произвести точную подстройку частоты.

Ручная настройка АTV

Текущ. канал 1

Система цвета PAL

Система звука I

Поиск

АПЧ Вкл.

Точная настройка

Частота 535.25 МHz

Сохранение

• Параметр Редактор программ позволяет вызвать меню

сортировки и настройки каналов. Вы можете удалить, переименовать, переместить или пропустить любой канал с помощью клавиш телетекста.

Редактор каналов

Название канала Проп. Блок Избранное Тип

1 С-29

2 С-31

3 С-59

4 С-61

Удалить Сдвиг Проп. Переим. Избранн..

Выбор

FAV

и Обновление ПО (USB).

АТV

EXIT

Выход

ATV

Используйте цветные клавиши в соответствии с информацией на экране.

Для задания списка любимых каналов нажмите клавишу

FAV на ПДУ. Выберите программу, нажмите снова клавишу FAV. Как только список любимых каналов создан, его можно вызвать нажатием клавиши FAV на ПДУ.

ПРИМЕЧАНИЕ

• Имя канала ATV составляет не более 5 знаков.

НАСТРОЙКА ИЗОБРАЖЕНИЯ

В разделе ИЗОБРАЖЕНИЕ вы можете настроить режим изображения, цветовую температуру, формат изображения и шумоподавление по своему усмотрению.

Установки

Режим изображения

Канал

Цветовая температура

Формат изобр.


Шумоподавление

Звук

Время

Установки

Блокировки

Сдвиг

ENTER

Выбор

1. Нажатием клавиш / и ENTER выберите один из пунктов меню.

2. Отрегулируйте этот параметр с помощью клавиш При этом предустановленный режим сменится на «Пользователь» и настройки сохранятся в нем.

3. Новые настройки будут сохранены автоматически.

4. Нажмите клавишу MENU, чтобы вернуться в меню.

• Параметр Режим изображения позволяет выбрать

один из предустановленных режимов изображения: Стандарт, Мягкое, Динамичное и Пользователь. В режиме Пользователь доступны настройки контрастности, яркости, цвета, резкости и насыщенности

• В параметре Цветовая температура доступны значения:

Стандартная, Холодная, Теплая и Пользователь.

• В параметре Формат изображения доступны значения:

Авто, 4:3, 16:9, Масшт1 и Масшт2.

• Параметр Шумоподавление позволяет установить

желаемый уровень шумоподавления. Доступные значения: Низкое, Среднее, Высокое и Выкл.

ATV

EXIT

Выход

/ .

Page 13

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 11

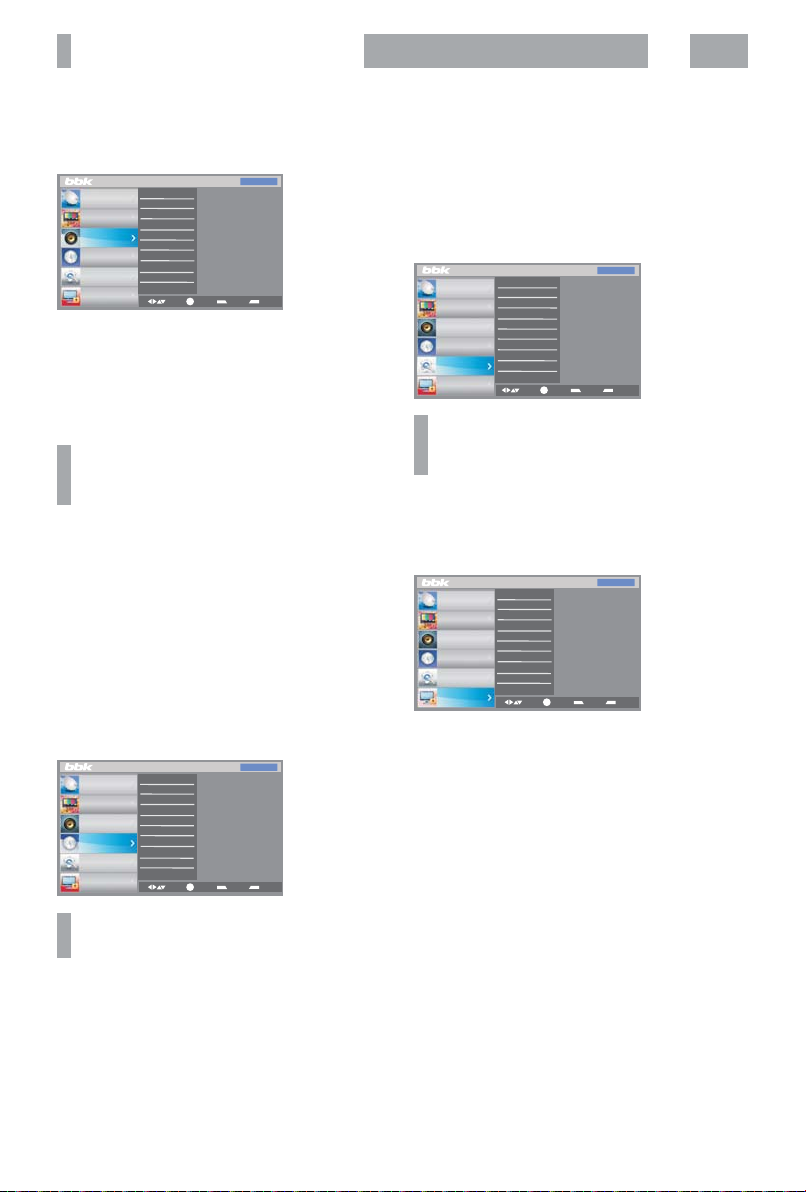

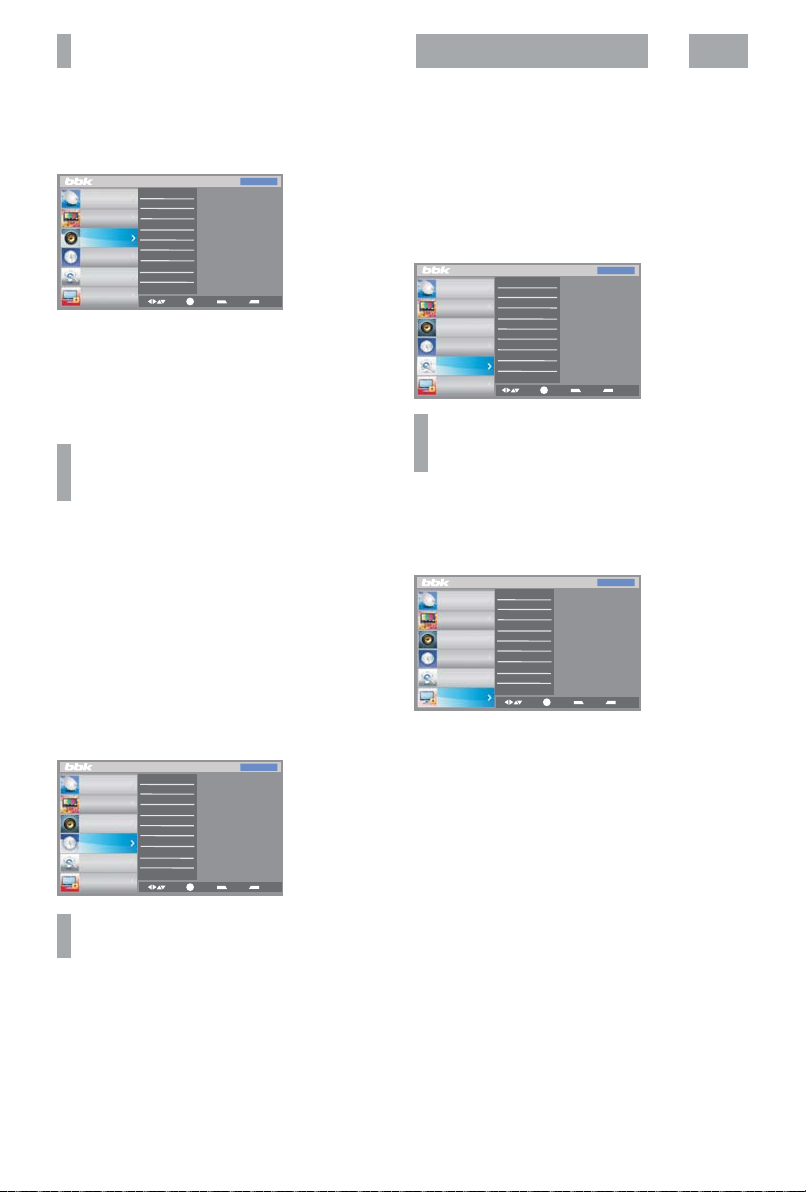

НАСТРОЙКА ЗВУКА

В разделе ЗВУК вы можете выбрать предустановленные настройки, настроить низкочастотную и высокочастотную составляющую звука и баланс.

Установки

Канал


Звук

Время

Установки

Блокировки

Режим звука Автогромкость 3D звучание

Перейти

ENTER

Выбор

ATV

EXIT

Выход

• Параметр Режим звука позволяет выбрать одну из возможных предустановленных настроек: Стандартный, Музыка, Кино, Спорт, Пользователь.

• Параметр Автогромкость позволяет установить автоматический выбор громкости.

• Параметр 3D звучание позволяет установить эффект объемного звучания.

ПРИМЕЧАНИЕ

• Используйте параметр Автогромкость, только когда входной сигнал искажен или его громкость слишком велика.

НАСТРОЙКА ВРЕМЕНИ

В разделе ВРЕМЯ вы можете настроить системное время телевизора, время его включения/выключения, автовыключение.

• Параметр Время позволяет настроить время системы.

• Параметры Время включения и Время выключения

позволяют установить время автоматического включения и выключения телевизора соответственно.

• Параметр Таймер сна позволяет задать время, через которое телевизор выключится.

• Параметр Автовыключение позволяет задать

через которое телевизор выключится, при отсутствии команд с пульта ДУ или с клавиш на панели телевизора.

Установки

Часы

Канал

Время выкл. Время вкл.


Таймер сна Автовыкл.

Звук

Часы

Установки

Блокировка

Перейти

ENTER

Выбор

ПРИМЕЧАНИЕ

• Системное время сбрасывается при отключении телевизора от сети электропитания.

время,

AТV

EXIT

Выход

УСТАНОВКИ

В разделе УСТАНОВКИ вы можете установить язык меню, время меню, выбрать страну или произвести восстановление стандартных настроек.

• Параметр Язык позволяет выбрать язык отображения экранного меню.

• Параметр Время меню позволяет установить время меню.

• Параметр Страна позволяет выбрать страну вещания.

• Параметр Восст. станд. настроек позволяет вернуться к заводским установкам телевизора.

Установки

Канал


Звук

Время

Установки

Блокировки

Язык

Время меню

Страна

Восст.станд.настроек

ENTER

Перейти

Выбор

ATV

EXIT

Выход

ПРИМЕЧАНИЕ

• Параметр Восст. станд. настроек производит очистку всех сохраненных каналов и устанавливает системные настройки в значения по умолчанию.

БЛОКИРОВКА

В разделе БЛОКИРОВКА вы можете заблокировать систему, установить пароль, заблокировать программу.

Установки

Блокировки

Канал

Установить пароль Блокир. Программу


Звук

Часы

Параметры

Блокировка

Перейти

ENTER

Выбор

• Параметр Блокировка системы позволяет включить блокировку системы. При этом становится невозможным поиск каналов и изменение программ.

• Параметр Установить пароль позволяет задать пароль блокировки системы. Пароль по умолчанию _ «0000».

• Параметр Блокировка программы позволяет заблокировать необходимую программу. Нажмите клавишу ВВЕРХ/ВНИЗ для выбора программы. Для блокировки выбранной программы нажмите зеленую клавишу телетекста. Чтобы разблокировать программу, введите пароль и нажмите снова зеленую клавишу телетекста.

AТV

EXIT

Выход

Page 14

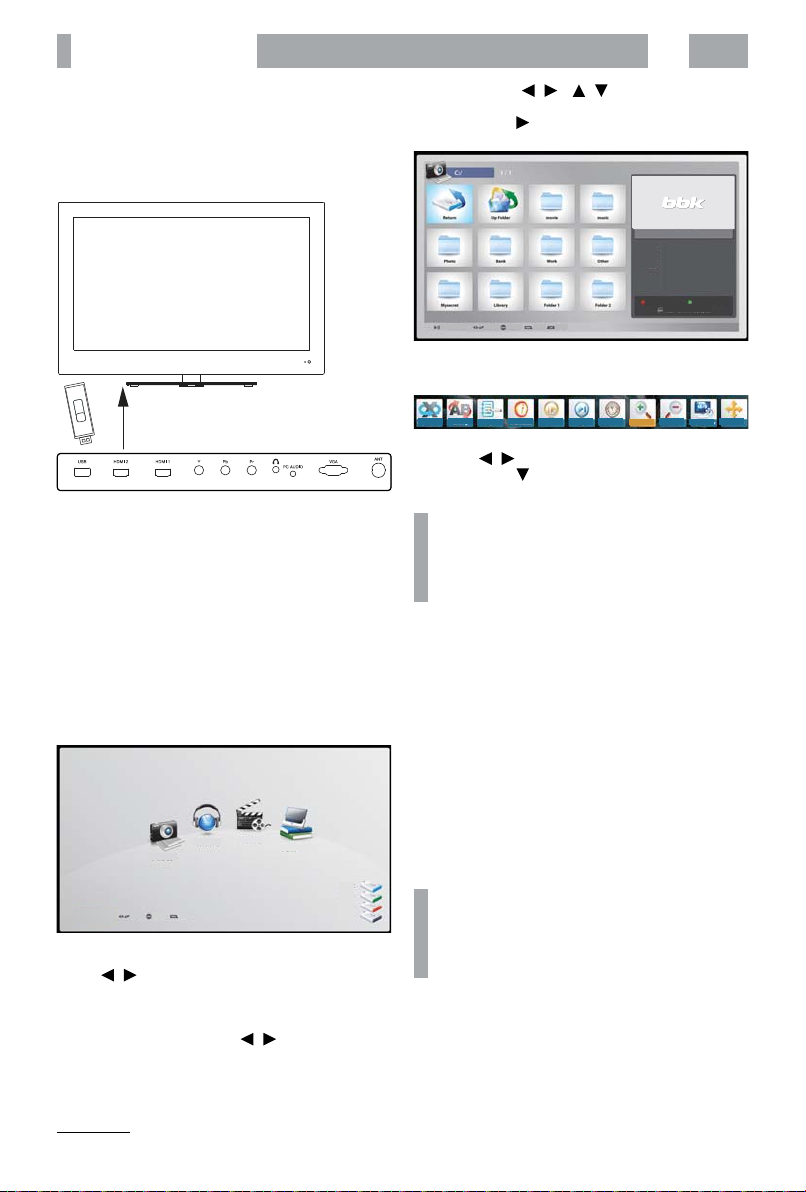

HD-МЕДИАПЛЕЕР 12

ЖК-телевизор оснащен встроенным HD-медиаплеером, способным проигрывать видеофайлы высокого разрешения до 1080р. В списке поддерживаемых форматов – распространенные в сети контейнеры и кодеки: MKV (Matroska), MOV (H.264), WMV и др. Воспроизведение файлов осуществляется с носителей, подключенных через встроенный высокоскоростной USB2.0-порт телевизора.

Боковая панель*

Шаг 1:

Скачайте файлы, в том числе высокого разрешения, из Интернета, домашней сети или компьютера на USB-носитель, внешний жесткий диск или любое другое USB-совместимое устройство.

Шаг 2:

Подсоедините устройство с записанными файлами к USB-порту ЖК-телевизора, нажмите клавишу TV/USB и смотрите HD-контент на большом экране!

ПРИЛОЖЕНИЕ

Цифровой медиаплеер, встроенный в телевизор, позволяет воспроизводить мультимедиафайлы различных типов.

Кино

Музыка

Фото

Перейти Выбор Меню

Убедитесь, что USB-устройство подключено. С помощью клавиш / выберите тип воспроизводимого содержимого из четырех возможных: ФОТО, МУЗЫКА, ВИДЕО, ТЕКСТ. Нажмите ENTER, чтобы войти в меню выбора устройства. Выберите устройство клавишами Будет отображен список файлов и папок. Для возврата к выбору типа мультимедиа нажмите Назад.

Текст

и нажмите ENTER.

Диск:С

Диск:D

Диск:E

Диск:F

С помощью клавиш / и / выберите файл, на экране появится окно предварительного просмотра. Нажмите клавишу для воспроизведения этого файла в полноэкранном режиме.

Имя файла

Разрешение

Размер

Дата

Время

Удалить Доб/удал все

Полный экран

Выбор

Перейти

Меню

Доб/удал файл из плей-листа

Используйте клавиши ENTER или DISPLAY во время воспроизведения для вызова панели управления.

Ïîâò. âûêë.

Óñò. À

Плейлист

Èíôî

Замедл.

Перейти к

Покадр.

Уменьш.

Увелич.

Формат

Выберите иконку необходимой функции клавишами / , подтвердите выбор нажатием ENTER. Нажмите клавишу или EXIT для того, чтобы закрыть панель управления.

ПРИМЕЧАНИЯ

• Для вывода меню информации выберите иконку ИНФО и нажмите ENTER.

• Вы можете выбирать трек, субтитры или звуковую дорожку в меню информации во время воспроизведения видео.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСТРОЕННОГО HDМЕДИАПЛЕЕРА

• Поддерживаемые видеокодеки и контейнеры: AVI, TS,

M2TS, MPG, MKV (Matroska)

• Поддерживаемые аудиокодеки и контейнеры: MP3, AAC, MPEG Audio, АС-3

• Размер контейнера: до 30 ГБ

• Битрейт видео: до 35 Мбит/с

• Битрейт аудио: MP3, AAC – 320 кбит/с, WMA – 192 кбит/с

• Фото: JPEG, BMP, PNG – до 3МБ.

• Субтитры: SRT

• Файловые системы носителей: FAT, FAT32, NTFS

• Объем носителей: до 16 ГБ для USB флеш-накопителей, до 500 ГБ для жестких дисков

ПРИМЕЧАНИЕ

• Некоторые файлы, записанные в любом из поддерживаемых форматов на любом из совместимых типов носителей, могут не воспроизводиться или воспроизводиться некорректно из-за особенностей их записи, кодирования и т.п.

Перемест.

* Подключенный жесткий диск может работать некорректно при отсутствии у него внешнего питания.

Page 15

ПРОЧЕЕ 13

HDMI

• Универсальный мультимедиаинтерфейс HDMI и цифровой видеоинтерфейс DVI.

• Поддержка HDCP (Протокол защиты цифрового контента).

• При подключении по интерфейсам HDMI/DVI разрешение ЖК-телевизора устанавливается автоматически.

• Устройства, оснащенные DVI-видеовыходом, не передают аудиосигнал по интерфейсу DVI.

1. Если устройство оснащено интерфейсом HDMI,

подключение осуществляется с помощью HDMI-кабеля. HDMI позволяет передавать аудио- и видеосигналы по одному кабелю.

2. Если устройство оснащено DVI-

видеовыходом, подключение к разъему HDMI осуществляется при помощи переходника HDMI-DVI (не поставляется в комплекте). В этом случае аудиосигнал на телевизор поступать не будет.

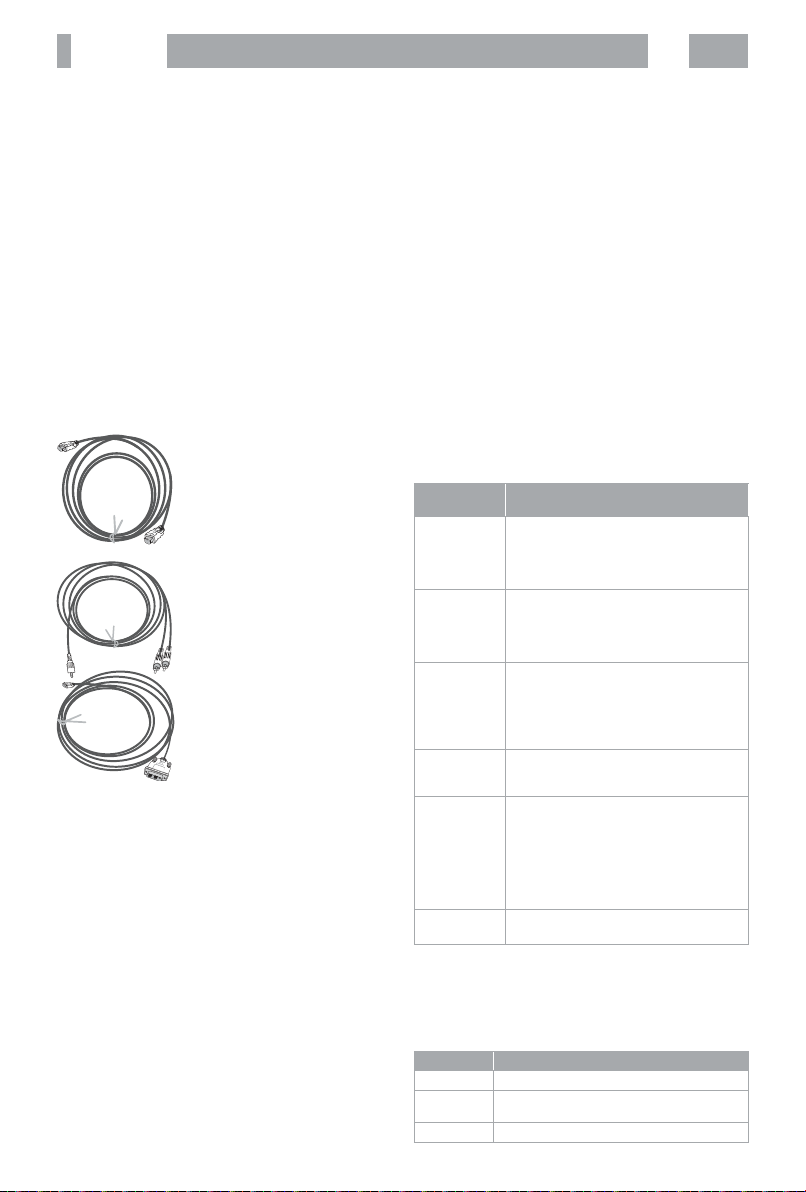

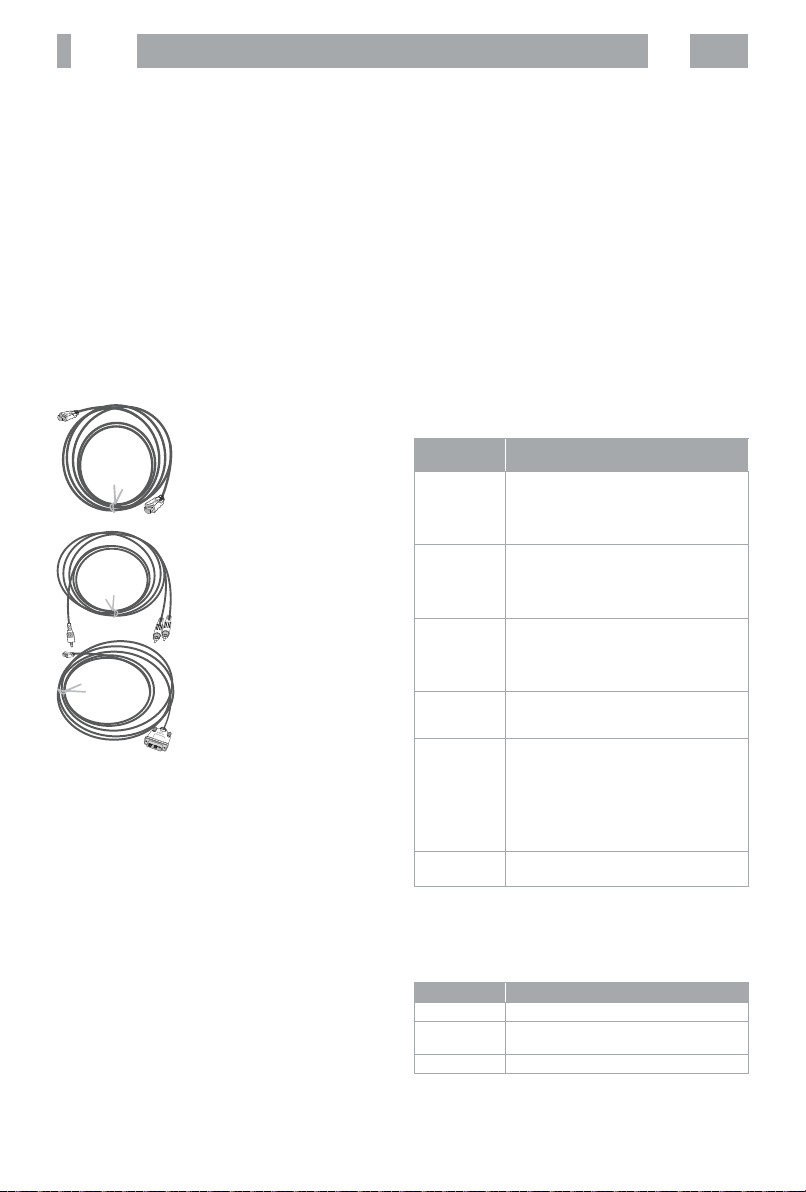

Образцы кабелей

HDMI-кабель (не поставляется в комплекте)

Аналоговый аудиокабель (не поставляется в комплекте)

HDMI−DVI кабель (не поставляется в комплекте)

КРИТЕРИИ ОПРЕДЕЛЕНИЯ НЕИСПРАВНОСТИ ЖКМАТРИЦЫ ТЕЛЕВИЗОРА

Компания ВВК прилагает все усилия для создания высококачественных изделий, используя лучшие комплектующие части и подвергая изделия строгому выходному контролю качества. Ввиду особенностей используемых в ЖК-телевизорах технологий матрица телевизора, состоящая из нескольких миллионов отдельных элементов, создающих изображение, иногда может иметь отдельные дефекты на уровне таких элементов. Телевизор, ЖК-матрица которого неисправна или заменен в течение гарантийного срока, установленного на изделие в соответствии с гарантийными обязательствами Изготовителя, при этом, после ремонта или замены, ЖКматрица телевизора будет соответствовать нижеуказанным критериям. При принятии решения о неисправности ЖК-матрицы телевизора компания ВВК руководствуется следующим:

, будет отремонтирован

• Дефектная точка _ это неработающая точка на экране

одного из цветов (красного, зеленого или синего), составляющих пиксель изображения;

• Дефект точки может проявляться в виде яркой (постоянно светящейся) или темной (постоянно не светящейся) точки;

• Смежная пара дефектных точек _ это две одинаковые (две яркие или две темные) дефектные точки, расстояние

между которыми менее или равняется 15 мм;

Неисправной считается

ЖК-матрица телевизора, если:

• имеет более 5 ярких или более 5 темных точек;

• имеет более 2 пар смежных дефектных точек;

• имеет дефектные строки или полосы.

Телевизор, ЖК-матрица которого не выходит за пределы вышеуказанных критериев, считается исправным. Для точной диагностики неисправности ЖК-матрицы необходимы специальные условия, тестовые сигналы и специальное оборудование, поэтому

проверку качества ЖК-матрицы телевизора может произвести только уполномоченный сервисный центр.

ПОИСК НЕИСПРАВНОСТЕЙ

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться в сервис-центр.

Признак неисправности

ЖК-телевизор не включается, индикатор питания не горит.

Изображение мерцает, нестабильно, или присутствуют помехи.

Нет звука.• Проверьте правильность подключения

Звуковые помехи.

Пульт дистанционного управления не работает.

Искажение звука.

Действия по устранению неисправности

• Проверьте надежность подключения кабеля электропитания.

• Проверьте правильность подключения видеокабеля к соответствующему разъему.

• Проверьте, соответствует ли входящий сигнал требованиям данного устройства.

• Проверьте правильность подключения антенны.

аудиокабеля к соответствующему разъему.

• Проверьте текущий уровень громкости.

• Нажмите клавишу MUTE на пульте ДУ.

Возможно, данная функция была активирована ранее.

• Уберите

от ЖК-телевизора все близко расположенные источники радиочастотного излучения.

• Направляйте пульт ДУ точно на сенсор ЖК-телевизора с расстояния не более 5 метров.

• Проверьте работоспособность батареек, при необходимости замените их.

• Проверьте, не загрязнен ли передатчик пульта управления или сенсор ЖК-телевизора и не находятся ли препятствия.

• Высокий уровень громкости. Уменьшите громкость.

между ними какие-либо

ПОЛЕЗНЫЕ ПРИМЕЧАНИЯ

Для корректного отображения информации с USB-устройств или других носителей соблюдайте ограничения при записи файлов:

Тип файлов Ограничения

Фотографии Объем не больше 3 МБ

Аудиофайлы Битрейт MP3, AAC не больше 320 кбит/с, WMA – 192

Видеофайлы Битрейт видео до 35 Мбит/сек

кбит/с

Page 16

ПРОЧЕЕ 14

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей Модель LEM2285FG LEM2485FG

Входы Видео Композитный 1

Выход Видео Композитный 1

Системы цветности

Системы звука ТВ-тюнер DK, I, BG, L

Поддерживаемые разрешения

Энергопотребление

Класс защиты от поражения электрическим током

Температурные требования

Требования к влажности

Размеры (мм) Без подставки 538х345х38 582х369х38

Вес (кг) С подставкой 5,2 5,4

Размер для настенного крепления VESA (мм) 100x100

Диагональ (см)55 60

Тип TFT

Класс II (ISO 13406-2)

Соотношение сторон 16:9

Угол обзора по горизонтали/ вертикали (°)

Максимальное разрешение 1920х1080

Время отклика (мс)8

Яркость (Кд/м2) 200

Контрастность 800:1

Число цветов (млн) 16,7

HDMI 2

VGA/PC 1

Компонентный Y Pb Pr

Аудио Стереофонический 1

РС Audio 1

Другие RF (75 Ом тип IEC) 1

USB2.0-порт 1

Аудио Стереофонический 1

Для подключения наушников

ТВ-тюнер PAL, SECAM

Видеовходы PAL, SECAM

Видеовходы Компонентный

Входное напряжение (В, Гц) ~100-240, 50/60

Потребляемая

Эксплуатация (°, С) +5…+35

Хранение и транспортировка (°, С)

Эксплуатация (%) 15-65 (нет конденсата)

Хранение и транспортировка (%)

С подставкой 538х376х165 582х400х165

Y Pb Pr

VGA 1920x1080

HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

мощность (Вт)38 40

160/150 170/160

480i 480p 576i 576p 720p/50 Гц 720p/60 Гц 1080i/50 Гц 1080i/50 Гц 1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p; YUV/60 Гц 480i 480p 720p 1080i 1080p

-20...+45

Page 17

ПРОЧЕЕ 15

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Компания BBK Electronics LTD. выражает вам огромную признательность за ваш выбор. Мы сделали все возможное, чтобы данное изделие удовлетворяло вашим запросам, а качество соответствовало лучшим мировым образцам. В случае если ваше изделие марки BBK будет нуждаться в техническом обслуживании, просим вас обращаться в один из Уполномоченных Сервисных Центров (далее – УСЦ). С полным списком УСЦ и ознакомиться на сайте www.bbk.ru, а также позвонив по номеру бесплатного телефона Единого информационного центра BBK Electronics LTD. (номера телефонов соответствующих стран напечатаны на обложке инструкции). В случае возникновения вопросов или проблем, связанных с продукцией BBK Electronics LTD., просим вас обращаться в письменном виде по адресу: Россия, 125315, г. Москва, а/я 33, либо по

Условия Гарантийных обязательств BBK ELECTRONICS LTD.

1. Гарантийные обязательства BBK Electronics LTD., предоставляемые УСЦ BBK Electronics LTD., распространяются только на модели, предназначенные BBK Electronics LTD. для производства или поставок и реализации на территории страны, где предоставляется гарантийное обслуживание, приобретенные в этой стране, прошедшие сертификацию на соответствие стандартам этой страны, а также маркированные официальными знаками соответствия.

2. Гарантийные обязательства BBK Electronics LTD. действуют в рамках потребителей и регулируются законодательством страны, на территории которой они предоставлены, и только при условии использования изделия исключительно для личных, семейных или домашних нужд. Гарантийные обязательства BBK Electronics LTD. не распространяются на случаи использования товаров в целях осуществления предпринимательской деятельности либо в связи с приобретением товаров в целях удовлетворения потребностей предприятий

3. BBK Electronics LTD. устанавливает на свои изделия следующие сроки службы и гарантийные сроки:

Название продукта Срок службы,

ЖК-телевизоры, в т.ч. со встроенным DVD-плеером, со встроенным медиаплеером

4. Гарантийные обязательства BBK Electronics LTD. не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия. Для всех видов изделий:

• Соединительные кабели, антенны и переходники для них, носители информации различных типов (аудио-, видеодиски, диски с программным обеспечением и драйверами, карты памяти), элементы питания.

• Чехлы, ремни приспособления, инструмент, документацию, прилагаемую к изделию.

5. Гарантия не распространяется на недостатки, возникшие в изделии вследствие нарушения потребителем правил использования, хранения или транспортировки товара,

их точными адресами вы можете

электронной почте [email protected].

законодательства о защите прав

, учреждений, организаций.

месяцев с даты выпуска

48 12

Гарантийный срок, месяцев со дня покупки

, шнуры для переноски, монтажные

действий третьих лиц или непреодолимой силы, включая, но не ограничиваясь следующими случаями:

• Если недостаток товара явился следствием небрежного обращения, применения товара не

по назначению, нарушения условий и правил эксплуатации, изложенных в инструкции по эксплуатации, в том числе вследствие воздействия высоких или низких температур, высокой влажности или запыленности, несоответствия Государственным стандартам параметров питающих, телекоммуникационных и кабельных сетей, попадания внутрь корпуса жидкости, насекомых и других посторонних предметов, веществ, а также длительного использования изделия в предельных

режимах

его работы.

• Если недостаток товара явился следствием несанкционированного тестирования товара или попыток внесения любых изменений в его конструкцию или его программное обеспечение, в том числе ремонта или технического обслуживания в неуполномоченной

BBK Electronics LTD. ремонтной организации.

• Если недостаток товара явился следствием

использования нестандартных (нетиповых) и (или) некачественных принадлежностей, аксессуаров, запасных частей

, элементов питания, носителей

информации различных типов или нестандартных

(нетиповых) форматов информации.

• Если недостаток товара связан с его применением совместно с дополнительным оборудованием (аксессуарами), отличным от дополнительного

оборудования, рекомендованного BBK Electronics LTD. к применению с данным товаром. BBK Electronics LTD. не несет ответственность за качество дополнительного оборудования (аксессуаров), произведенного третьими лицами, за качество работы своих изделий

совместно с таким оборудованием, а также за качество работы дополнительного оборудования производства компании BBK Electronics LTD. совместно с изделиями других производителей.

• Если недостаток товара проявляется в случае неудовлетворительной работы сетей связи, теле- или радиовещания, вследствие недостаточной емкости или пропускной способности сети, мощности радиосигнала, эксплуатации товара в зоне со сложной помеховой ситуацией, на

границе или вне зоны устойчивого приема радиосигнала сети связи, телеили радиовещания, в том числе из-за особенностей ландшафта местности и ее застройки.

6. Недостатки товара, обнаруженные в период срока службы, устраняются уполномоченными на это ремонтными организациями (УСЦ). В течение гарантийного срока устранение недостатков производится бесплатно при предъявлении оригинала заполненного гарантийного талона и документов, подтверждающих факт и дату заключения договора розничной купли-продажи (товарный, кассовый чек и т.п.). В случае отсутствия указанных документов гарантийный срок исчисляется со дня изготовления товара. При этом следует учитывать:

• Настройка и установка (сборка, подключение и т.п.) изделия, описанная в документации, прилагаемой к нему, не входит в объем гарантийных обязательств BBK Electronics LTD. и могут быть выполнены как самим пользователем, так и специалистами большинства уполномоченных сервисных центров соответствующего профиля на платной основе.

• Работы по техническому обслуживанию изделий (чистка и смазка приводов для считывания информации

Page 18

ПРОЧЕЕ 16

с носителей различных типов, чистка и смазка движущихся частей, замена расходных материалов и принадлежностей и т.п.) производятся на платной основе.

7. BBK Electronics LTD. не несет ответственности за возможный вред, прямо или косвенно нанесенный своей продукцией людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, хранения, транспортировки или установки изделия; умышленных или неосторожных действий потребителя или третьих лиц.

8. Ни при каких обстоятельствах BBK Electronics LTD. не несет ответственности за какой-либо особый, случайный, прямой или косвенный ущерб или убытки, включая, но не ограничиваясь перечисленным, упущенную выгоду, утрату или невозможность использования информации или данных, расходы по восстановлению информации или данных, в коммерческой, производственной или иной деятельности, возникающие в связи с использованием или невозможностью использования изделия или информации, хранящейся в нем или на сменном носителе, используемом совместно с данным изделием.

9. BBK Electronics LTD. гарантирует корректную работу изделия только с теми форматами (версиями) носителей и данных, которые прямо указаны в инструкции пользователя не гарантирует возможность работы изделия с форматами (версиями) носителей и данных, которые могут появиться в будущем. BBK Electronics LTD. не гарантирует возможность полноценной работы изделия с носителями информации, запись или изготовление которых была осуществлена не в заводских условиях, или с нарушениями технологии, или на устройствах других производителей аудио-, видеотехники, или с в области охраны авторских и смежных прав, защиты информации и других законных прав собственников, включая, но не ограничиваясь следующими случаями:

• использование носителей плохого качества может приводить к невозможности выполнения записи или воспроизведения, к потере записанных или отредактированных материалов или к повреждению изделия;

• при использовании многослойных носителей информации может наблюдаться кратковременное искажение изображения и звука при переключении между слоями;

• воспроизведение записываемых и перезаписываемых носителей в некоторых случаях может оказаться невозможным из-за условий выполнения их записи.

• диск, записанный на другом устройстве, сессия записи которого не была закрыта, не может воспроизводиться или использоваться для записи или редактирования при

• диск, записанный при помощи данного изделия (если оно имеет такую функцию), может не воспроизводиться на другом устройстве.

Использование изделия по истечении срока службы

1. Срок службы, установленный BBK Electronics LTD. для данного изделия, действует только при условии использования изделия исключительно для личных, семейных или домашних нужд, а также соблюдении потребителем правил транспортировки изделия. При условии аккуратного обращения с изделием и соблюдения правил эксплуатации

для данного изделия. BBK Electronics LTD.

нарушением действующего законодательства

помощи данного изделия.

убытки, вызванные перерывами

эксплуатации, хранения и

фактический срок службы может превышать срок службы, установленный BBK Electronics LTD.

2. По окончании срока службы изделия вам необходимо обратиться в Уполномоченный сервисный центр для проведения профилактического обслуживания изделия и определения его пригодности к дальнейшей эксплуатации. Работы по профилактическому обслуживанию изделий и его диагностике выполняются сервисными центрами на платной основе.

3. BBK Electronics LTD. не рекомендует продолжать эксплуатацию изделия по окончании срока службы без проведения его профилактического обслуживания в Уполномоченном сервисном центре, т.к. в этом случае изделие может представлять опасность для жизни, здоровья или имущества потребителя.

Утилизация изделия

После окончания срока службы его нельзя выбрасывать вместе с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством. Обеспечивая правильную утилизацию данного продукта, вы помогаете сберечь природные ресурсы и предотвращаете ущерб для окружающей возможен в случае ненадлежащего обращения. Более подробную информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах или на предприятии по вывозу бытового мусора.

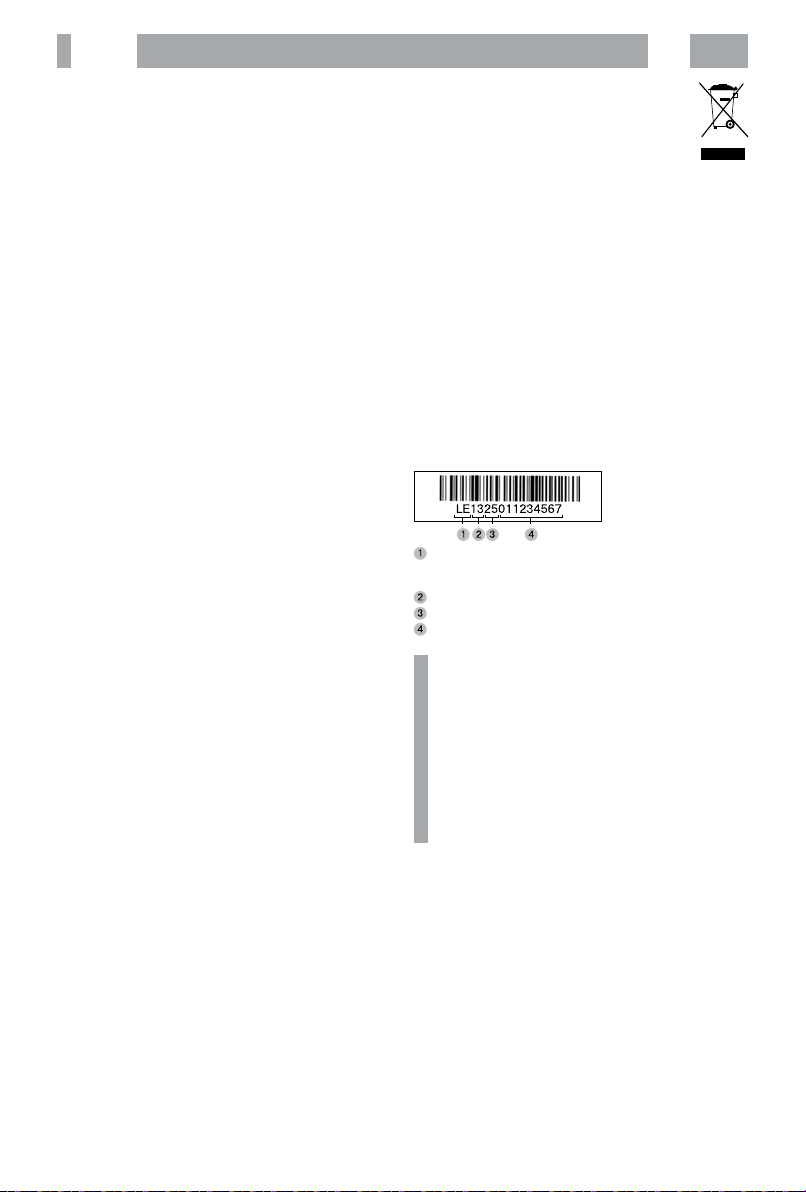

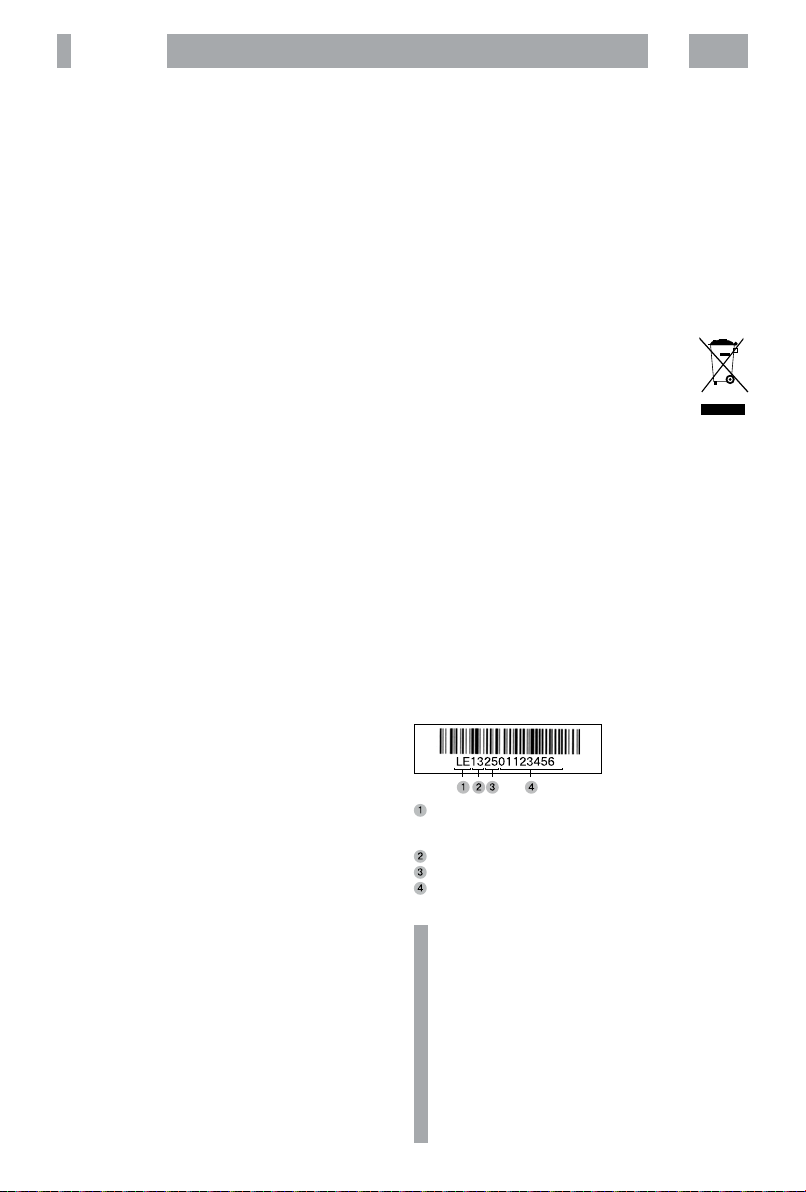

Дата производства

Каждому изделию присваивается уникальный заводской серийный номер в виде буквенно-цифрового ряда и дублируется информацию: название товарной группы, дату производства, порядковый располагается на задней панели продукта, на упаковке и в гарантийном талоне.

Первые две буквы – соответствие товарной группе (LED ЖК-телевизор со встроенным цифровым

ТВ-тюнером – LEM) Первые две цифры – год производства Вторые две цифры – неделя производства Последние цифры – порядковый номер изделия

штрих-кодом, который содержит следующую

номер изделия. Заводской серийный номер

изделия

среды и здоровья людей, который

ВНИМАНИЕ! Во избежание недоразумений

убедительно просим вас внимательно изучить Руководство по эксплуатации изделия и условия гарантийных обязательств, проверить правильность заполнения гарантийного талона. Гарантийный талон действителен только при наличии правильно и четко указанных: модели, заводского серийного номера изделия, даты покупки, четких печатей фирмы-продавца, подписи покупателя. Заводской серийный номер и модель изделия должны в гарантийном талоне. При нарушении этих условий, а также в случае, когда данные, указанные в гарантийном талоне, изменены или стерты, талон признается недействительным.

соответствовать указанным

Page 19

ЗМІСТ

ВСТУП

Інструкція щодо заходів безпеки ............................................18

ОГЛЯД ПРИСТРОЮ

Особливості ......................................................................................19

Комплектація ...................................................................................19

Встановлення ..................................................................................20

Загальний вигляд панелей керування ..................................20

Пульт дистанційного керування ..............................................21

Встановлення батарейок у пульт дистанційного

керування .........................................................................................22

Використання пульта дистанційного керування ............... 22

ПІДКЛЮЧЕННЯ

Підключення ТВ-антени i пристроїв через

HDMI- та VGA-інтерфейси ...........................................................23

Вмикання ..........................................................................................23

Підключення до DVD-плеєра ....................................................23

Підключення до супутникових ресиверів та цифрових

телевізійних тюнерів .....................................................................24

ОСНОВНІ ОПЕРАЦІЇ

Вибір джерела сигналу ...............................................................25

Регулювання гучності ...................................................................25

Тимчасове відключення гучності.............................................25

Перемикання налаштованих каналів ....................................25

Виведення інформації про поточне джерело сигналу ....25

Телетекст ..........................................................................................25

ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ

Використання меню ......................................................................26

Налаштування каналiв ................................................................26

Налаштування зображення .......................................................26

Налаштування звуку ....................................................................27

Налаштування часу ......................................................................27

Установки ..........................................................................................27

Блокування ......................................................................................27

HD-МЕДІАПЛЕЄР

Додаток .............................................................................................28

Технічні характеристики вбудованого

HD-медіаплеєра .............................................................................28

ІНШЕ

HDMI....................................................................................................29

Критерії визначення несправності РК-матриці

телевізора .........................................................................................29

Пошук несправностей ..................................................................29

Кориснi примiтки ............................................................................29

Технічні характеристики .............................................................30

Сервісне

обслуговування............................................................31

Page 20

ВСТУП 18

ІНСТРУКЦІЯ ЩОДО ЗАХОДІВ БЕЗПЕКИ

Символ небезпеки

Нагадування користувачеві про високу напругу.

Символ попередження

Нагадування користувачеві про виконання всіх дій відповідно до інструкції.

УВАГА:

ЩОБ УНИКНУТИ ПОШКОДЖЕННЯ, ЗАЙМАННЯ ПРИСТРОЮ АБО УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ, НЕ ДОПУСКАЙТЕ ПОТРАПЛЯННЯ ПРИСТРОЮ ПІД ДОЩ АБО ЕКСПЛУАТАЦІЇ ЙОГО В УМОВАХ ПІДВИЩЕНОЇ ВОЛОГОСТІ.

ПОПЕРЕДЖЕННЯ:

• Перед використанням пристрою уважно ознайомтеся із даним посібником. Збережіть його для використання в майбутньому.

• Ніколи самостійно не відкривайте пристрій, це може стати причиною ураження електричним струмом, призвести до виходу пристрою з ладу та анулює гарантійні зобов’язання виробника. Для ремонту і технічного обслуговування звертайтеся тільки до кваліфікованих фахівців.

• Для

електроживлення пристрою використовуйте

електромережу з належними характеристиками.

• Підключайте пристрій тільки до призначених для цього аудіовідеокомпонентів і призначеними для цього сполучними кабелями.

• Не піддавайте пристрій впливу прямого сонячного проміння, низьких і високих температур, підвищеної вологості. Уникайте різких перепадів температури і вологості. При переміщенні пристрою із прохолодного приміщення в тепле і навпаки перед початком експлуатації та зачекайте 1-2 години, не вмикаючи його.

• Не встановлюйте на пристрій сторонні предмети. Оберігайте пристрій від ударів, падінь, вібрації та інших механічних впливів. Пам’ятайте – екран пристрою може бути пошкоджено навіть незначним зусиллям.

• Не закривайте вентиляційні отвори на задній панелі пристрою і не встановлюйте його нормальне охолодження пристрою під час роботи. Рекомендуємо залишати не менше 10 см вільного простору навколо пристрою для кращої вентиляції.

• Установлюйте пристрій тільки на твердій рівній поверхні, використовуйте підставку і набір кріпильних елементів, що входять до комплекту поставки. При встановленні на обертовій основі або кронштейні стежте, щоб кабель живлення не натягався і залишався вільним для доступу на випадок необхідності швидкого відключення кабелю живлення від мережі електроживлення. Штепсельна вилка має залишатися легкодоступною для доступу на випадок необхідності швидкого відключення від мережі електроживлення.

розпакуйте пристрій

в місцях, де неможливе

• При монтажі пристрою на стіну використовуйте тільки спеціальні кріплення та кронштейни, враховуючи вагу і розмір пристрою, щоб уникнути одержання травм і пошкодження пристрою. У разі необхідності зверніться до кваліфікованих фахівців.

• Не використовуйте при чищенні пристрою абразивні матеріали та органічні сполуки (алкоголь, бензин тощо). Для чищення корпуса пристрою допускається використання невеликої засобу, для чищення екрана використовуйте суху м’яку тканину або спеціальні серветки, призначені для LCD-моніторів.

• Відключайте пристрій від мережі електроживлення і від кабелю телевізійної антени, якщо не збираєтеся користуватися ним тривалий час, або перед грозою. Не торкайтеся під час грози пристрою, мережевого шнура або кабелю антени!

•

Виймайте батарейки з пульта дистанційного керування, якщо не збираєтеся користуватися ним тривалий час.

• Перегляд телепередач рекомендується здійснювати при положенні регулятора гучності телевізора не більше 1/2 від максимального рівня. Тривале прослуховування на вищому рівні гучності може призвести до погіршення слуху, а на максимальному – до виходу з ладу гучномовця.

• Якщо протягом тривалого часу телевізора залишається нерухомим, то на матриці можуть виникнути залишкові зображення, т.зв. «ефект статичних зображень».

• Використання телевізора передбачає перегляд постійно змінного зображення, що займає всю площу екрана.

Всі ілюстрації, наведені в даній інструкції, є схематичними зображеннями об’єктів і реального зовнішнього вигляду.

кількості нейтрального мийного

зображення на екрані

можуть відрізнятися від їхнього

Page 21

ОГЛЯД ПРИСТРОЮ 19

LED РК-телевізор із вбудованим HD-медіаплеєром — це електронний пристрій для приймання і відображення зображення і звуку, що передаються бездротовими каналами, і сигналів від пристроїв відтворення відеосигналу, із вбудованим мультиформатним медіаплеєром. Пристрій призначений для особистих, сімейних, домашніх та інших потреб, не пов’язаних зі здійсненням підприємницької діяльності.

ОСОБЛИВОСТІ

Оснащення

• Високоякісна кольорова TFT-матриця зі світлодіодним підсвічуванням

• Власний розділ матриці 1920х1080

• 2 цифрових аудіо-, відеоінтерфейси HDMI

• Розніми VGA

• Компонентний YPbPr відеовхід

• Аудіовхід PC AUDIO

• Композитний відеовхід

• Стереофонічний аудіовхід

• Композитный видеовихiд

• Стереофонічний аудіовихід

• USB2.0-порт для відтворення HD-відео, аудіофайлів і фотографій із зовнішніх USB-сумісних пристроїв

• Русифіковане меню

• Функція запису PVR при прийманні цифрового телебачення.

• Сумісність із

• Налаштування колірної температури

• Регулювання тембру, балансу акустичної системи

• Наперед встановлені налаштування звуку

Режим телевізора

• Чутливий тюнер, що забезпечує впевнене приймання

аналогових і цифрових каналів

• Функція автоматичного і ручного пошуку каналів

• Підтримка NICAM стерео

• Функція телетексту

• Регулювання яскравості та контрастності, наперед

встановлені налаштування зображення

• Сучасні методи шумозаглушення

Режим монітора

• Широкий діапазон підтримуваних розділів

• Регулювання частоти та фази

настінними кріпленнями стандарту VESA

персонального комп’ютера

КОМПЛЕКТАЦІЯ

РК-телевізор ....................................................................................1 шт.

Пульт дистанційного керування ...............................................2 шт.

Батарейка ААА ................................................................................4 шт.

Підставка для телевізора ...........................................................1 шт.

Комплект кріпильних елементів ............................................... 1 шт.

Посібник з експлуатації з гарантійним талоном ................. 1 шт.

Page 22

ОГЛЯД ПРИСТРОЮ 20

ВСТАНОВЛЕННЯ

Бічна панель телевізора

3 4

Клавіша SOURCE

Вибір режиму роботи/джерела сигналу.

Клавіша MENU

Відкриття меню.

Клавіші CH + і CH Перемикання налаштованих телевізійних каналів/ переміщення пунктами меню.

Клавіші VOLUME + і VOLUME –

Клавіші регулювання гучності.

Клавіша STANDBY Робочий режим/режим очікування.

Бічна панель телевізора

Для настільного розміщення скористайтеся настільною підставкою. Сполучіть підставку з телевізором і зафіксуйте гвинтом, як показано на малюнку.

ПРИМІТКА

• ТВ можна розмістити на стіні за допомогою кронштейнів стандарту VESA.

ЗАГАЛЬНИЙ ВИГЛЯД ПАНЕЛЕЙ КЕРУВАННЯ

Передня панель телевізора

8 9 10 11 12 13 14

USB-порт для підключення зовнішніх пристроїв

Розніми HDMI1 та HDMI2

Інтерфейс для передання сигналу високої чіткості.

Рознім YPbPr

Компонентний відеовхід.

Рознім для підключення навушників

Рознім PC AUDIO

Рознім для підключення зовнішнього джерела аудіосигналу.

Рознім VGA

Рознім для підключення до комп’ютера.

Рознім RF

Рознім для підключення антенного кабелю (сигнал ефірної антени або кабельного телебачення).

Задня панель телевізора

ІЧ-датчик системи дистанційного керування

Індикатор робочого режиму/ режиму очікування

15 16 17 18

Рознім VIDEO

Композитний відеовхід.

Рознім AUDIO L R

Стереофонічний аудіовхід.

Рознiм VIDEO

Композитный видеовихiд

Рознiм AUDIO L R

Стереофонічний аудіовихід

Page 23

ОГЛЯД ПРИСТРОЮ 21

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Клавіша POWER

Робочий режим/режим очікування.

Клавіша ASPECT

Вибір формату зображення.

Клавіша NICAM/A2

Цифрові клавіші

Клавіша CH.LIST

Відображення списку каналів.

Клавіша DISPLAY

Відображення інформації про канал/джерело сигналу.

Клавіші RED/GREEN/YELLOW/BLUE

Дія відповідно до інформації на екрані.

Клавіша SLEEP

Встановлення таймера сну.

Клавіші напрямку ( / / / )

Клавіша MENU

Виклик меню налаштування телевізора.

Клавіша SUBTITLE

Зміна мови субтитрів у режимі USB.

Клавіша CH +/-

Перемикання каналів.

Клавіша S.PAGE

Вибір підсторінки в режимі телетексту.

Клавіша

Відтворення/пауза.

Клавіша

Зупинення відтворення.

Клавіша

Відтворення з попереднього треку.

Клавіша TEXT

Вмикання/вимикання режиму телетексту.

Клавіша AUDIO

Вибір доступної мови аудіо в режимі USB.

Клавіша SIZE

Керування форматом введення даних у режимі телетексту.

Клавіша TV/USB

Перемикання джерела сигналу ТВ/USB.

Клавіша INDEX

Відображення основної сторінки телетексту.

Клавіша HOLD

Затримання сторінок у режимі телетексту.

Клавіша

Відтворення з наступного треку.

Клавіша

Прискорене відтворення вперед.

Клавіша REVEAL/

Відображення «прихованих» сторінок телетексту/ прискорене відтворення назад.

Клавіша VOL +/-

Збільшення/зменшення рівня гучності.

Клавіша EXIT

Вихід або перехід на попередній рівень меню.

Клавіша ENTER

Вибір і підтвердження в режимі відображення меню.

Клавіша SOURCE

Вибір джерела сигналу.

Клавіша FREEZE

Фіксування картинки.

Клавіша FAV

Список вибраних каналів у режимі TV.

Клавіша

Перемикання на попередній відтворюваний канал.

Клавіша S.MODE

Вибір наперед встановлених налаштувань звуку.

1 2 3

10 11

13 14 15

16 17 18

Клавіша P.MODE

Вибір наперед встановлених налаштувань зображення.

Клавіша MUTE

Вмикання/вимикання звуку.

35 34 32

31 30

25 24

Page 24

ОГЛЯД ПРИСТРОЮ 22

ВСТАНОВЛЕННЯ БАТАРЕЙОК У ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

1. Відкрийте кришку на задній поверхні пульта дистанційного керування.

2. Встановіть батарейки, дотримуючись полярності.

3. Закрийте кришку.

ВИКОРИСТАННЯ ПУЛЬТА ДИСТАНЦІЙНОГО КЕРУВАННЯ

При використанні пульта дистанційного керування переконайтеся, що кут відхилення пульта від уявлюваного перпендикуляра до датчика інфрачервоних променів на передній панелі не перевищує 30 градусів і відстань до пристрою не перевищує 5 метрів.

ПОПЕРЕДЖЕННЯ:

• Уникайте влучення прямого сонячного проміння на датчик інфрачервоних променів на передній панелі пристрою.

• Вчасно заміняйте батарейки в пульті дистанційного керування.

• Не роняйте пульт дистанційного керування і намагайтеся оберігати його від впливу вологи.

Загальний вигляд передньої панелі телевізора

Не бiльше 5 м

Page 25

ПІДКЛЮЧЕННЯ 23

ПІДКЛЮЧЕННЯ ТВАНТЕНИ І ПРИСТРОЇВ ЧЕРЕЗ HDMI ТА VGAІНТЕРФЕЙСИ

УВАГА!

• Перед підключенням переконайтеся, що всі компоненти вимкнено.

Задня панель DVD-плеєра

HDMI

Бiчна панель телевiзора

ТВ-антена

Персональний комп'ютер

1. Перед вмиканням телевізора в мережу приєднайте все

необхідне встаткування.

2. Підключіть антену до відповідного розніму на бічній панелі

телевізора.

ПІДКЛЮЧЕННЯ ДО DVDПЛЕЄРА

УВАГА!

• Перед підключенням переконайтеся, що всі пристрої вимкнено.

Задня панель DVD-плеєра

Задня панель телевiзора

ВМИКАННЯ

УВАГА!

• Не підключайте телевізор до мережевої розетки до виконання всіх з’єднань.

• Підключайтеся тільки до електромереж із необхідними для даного пристрою параметрами.

Підключіть мережеву вилку телевізора до розетки електроживлення. Натисніть клавішу Переведіть пристрій у робочий режим натисканням клавіші STANDBY на бічній панелі телевізора або клавіші на ПДК. Налаштування каналів описано в розділі «Функціональні можливості/Канал».

на ПДК, щоб увімкнути живлення.

Page 26

ПІДКЛЮЧЕННЯ 24

ПІДКЛЮЧЕННЯ ДО СУПУТНИКОВИХ РЕСИВЕРІВ ТА ЦИФРОВИХ ТЕЛЕВІЗІЙНИХ ТЮНЕРІВ

Метод А

Для підключення композитного відеосигналу та аудіосигналу використовуйте аудіовідеокабель (до комплектації не входить).

Метод B

Для перегляду каналів високого розділу із зовнішнього супутникового ресивера використовуйте рознім HDMI для підключення до телевізора. Якщо ваш ресивер обладнаний цифровим відеовиходом DVI, скористайтеся спеціальним перехідником HDMI-DVI для підключення до телевізора за допомогою кабелю HDMI (до комплектації не входить).

Для підключення телевізора до DVD-плеєру

використовуйте аудіовідеокабель.

2. Перед вмиканням телевізора в мережу приєднайте

все необхідне встаткування.

3. Натисніть клавішу

4. Для вибору джерела сигналу скористайтеся клавішею

SOURCE.

, щоб увімкнути телевізор.

Бічна та задня панелі телевізора

Метод А

Метод В

Спутниковий ресивер/Цифровий телевiзiйний тюнер

Page 27

ОСНОВНІ ОПЕРАЦІЇ 25

Даний пристрій забезпечує приймання аналогових телеканалів, запам’ятовування до 200 телевізійних каналів і дозволяє здійснювати автоматичний, ручний і точний пошук телевізійних каналів. Вбудований тюнер підтримує відтворення стереозвуку, що передається в системі NICAM.

ВИБІР ДЖЕРЕЛА СИГНАЛУ

Метод А

1. Натисніть клавішу SOURCE – на екрані відобразиться меню

вибору джерела сигналу.

2. Клавішами ВГОРУ або ВНИЗ виберіть бажане джерело

сигналу.

3. Натисніть клавішу ENTER для підтвердження.

Можливі значення: ТВ, USB, AV, YPbPr, PC, HDMI1, HDMI2.

Метод Б

Використовуйте клавішу TV/USB для вибору джерела сигналу.

РЕГУЛЮВАННЯ ГУЧНОСТІ

1. Натисніть клавішу VOL- для зменшення гучності.

2. Натисніть клавішу VOL+ для збільшення гучності.

УВАГА!

• Перегляд телепередач рекомендується проводити при положенні регулятора гучності телевізора не більше 1/2 від максимального рівня. Тривале прослуховування на вищому рівні гучності може призвести до погіршення слуху.

ТИМЧАСОВЕ ВІДКЛЮЧЕННЯ ГУЧНОСТІ

1. Натисніть клавішу MUTE для тимчасового відключення

гучності.

2. Натисніть клавішу MUTE знову або VOL-/+ для вмикання

звуку.

ПЕРЕМИКАННЯ НАЛАШТОВАНИХ КАНАЛІВ

1. Для послідовного перемикання попередньо налаштованих

каналів використовуйте клавіші CH-/+ на пульті ДК або клавіші CH на телевізорі.

2. Для прямого введення номера каналу використовуйте

цифрові клавіші на пульті ДК.

ВИВЕДЕННЯ ІНФОРМАЦІЇ ПРО ПОТОЧНЕ ДЖЕРЕЛО СИГНАЛУ

Натисніть клавішу DISPLAY на ПДК; на екрані відобразиться інформація про поточне джерело сигналу. Вона зникне через 3 секунди, або можна ще раз натиснути клавішу DISPLAY, щоб прибрати її з екрана.

ТЕЛЕТЕКСТ

Функція телетексту залежить від обраного каналу і є доступною, коли на даному каналі передається телетекст. Функція Телетекст дає можливість одержувати різноманітну інформацію за допомогою звичайного телевізійного сигналу. Сюди належать: новини, спорт, пропозиції туристичних компаній, погода, кіно, театральні афіші тощо.

7 5 3 9

1. Натисніть клавішу

2. У режимі ТЕЛЕТЕКСТ у верхній частині екрана

розташовано 4 кольорових заголовка. Щоб одержати доступ до інформації з одного з них, натисніть клавішу відповідного кольору.

3. Натисніть один раз на клавішу REVEAL, щоб побачити приховану інформацію. Натисніть повторно, щоб сховати її знову.

4. Натисніть клавішу HOLD для втримання сторінки телетексту натисніть ще раз для повернення до режиму автоматичного оновлення сторінок.

5. Натисніть клавішу S.PAGE, щоб зупинити або відновити відкриття підсторінок телетексту.

6. Натисніть один раз на клавішу SIZE, щоб верхня половина тексту зайняла весь екран, натисніть ще раз, щоб нижня половина тексту зайняла весь екран, натисніть знову, щоб

уся сторінка тексту відобразилася на екрані.

7. Натисніть клавіші CH для переміщення між сторінками або використовуйте клавіші 0-9 для введення номера сторінки.

8. Натисніть клавішу INDEX для повернення до основної сторінки. Завантаження сторінки телетексту може забрати тривалий час. Коли сторінку буде знайдено, номер сторінки з’явиться на екрані телевізора.

9. Натисніть один раз на клавішу TEXT, до режиму ТЕЛЕТЕКСТ.

, щоб увімкнути ваш РК-телевізор.

при перегляді великого обсягу інформації,

щоб перейти

4 8

Page 28

ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ 26

ВИКОРИСТАННЯ МЕНЮ

1. Натисніть клавішу MENU для входу в головне меню.

2. Використовуйте клавіші

з розділів головного меню і потім натисніть клавішу ENTER

для входу у вибраний розділ.

3. Використовуйте клавіші

4. Використовуйте клавіші / для зміни значень

/ для вибору одного

/ для вибору пунктів меню.

вибраного пункту меню.

5. Натисніть клавішу MENU для виходу з підменю або з головного меню.

Налаштування

Канал

Зображення

Звук

Час

Налаштування

Блокування

Режим зображення Температура кольору

Формат

Шумопоглинання

ENTER

Перейти

Вибір

ATV

EXIT

Вихід

НАЛАШТУВАННЯ КАНАЛІВ

У розділі КАНАЛ (доступний тільки в режимі ТБ-джерела) ви можете вибрати параметри: Автоналаштування, Ручне налаштування ATV, Редактор програм і Оновлення ПЗ (USB).

• Параметр Автоналаштування дозволяє зробити

автоматичне сканування всього телевізійного діапазону із запам’ятовуванням всіх знайдених телевізійних станцій.

Налаштування

Автоналаштування

Канал

Ручне налаштування

Зображення

Редактор програм

Оновлення ПЗ

Звук

Час

Налаштування

Блокування

Перейти

ENTER

Вибір

• Параметр Ручне налаштування дозволяє вручну

налаштувати частоту окремого каналу, його звукову систему, а також провести точне підстроювання частоти.

Ручне налаштування

Поточний канал1

Система кольору PAL

Система звуку I

Пошук

АПЧ Вімк.

Тонке налаштування

Частота 535.25 МHz

Збереження

• Параметр Редактор програм дозволяє викликати меню

сортування та налаштування каналів. Ви можете видалити, перейменувати, перемістити або пропустити будь-який канал за допомогою клавіш телетексту.

Редактор каналів

Назва каналу Проп. Блок Улюбленні Тип

1 С-29

2 С-31

3 С-59

4 С-61

Видалити Зсув Проп. Перейм. Зображення

АТV

EXIT

Вихід

FAV

ATV

Використовуйте кольорові клавіші у відповідності з інформацією на екрані.

Для завдання списку улюблених каналів натисніть клавішу FAV на ПДК. Виберіть програму, натисніть знову клавішу FAV. Як тільки список улюблених каналів створений, його можна викликати натисканням клавіші FAV на ПДК.

ПРИМІТКА

• Назва каналу ATV становить не більше 5 знаків.

НАЛАШТУВАННЯ ЗОБРАЖЕННЯ

У розділі ЗОБРАЖЕННЯ ви можете налаштувати режим зображення, колірну температуру, формат зображення і шумозаглушення за своїм розсудом.

Налаштування

Режим зображення

Канал

Температура кольору

Формат зображення


Шумопоглинання

Звук

Час

Налаштування

Блокування

ENTER

Зсув

Вибiр

1. Натисканням клавіш / і ENTER виберіть один з пунктів меню.

2. Відрегулюйте цей параметр за допомогою клавіш При цьому попередньо встановлений режим зміниться на «Користувач» та налаштування збережуться в ньому.

3. Нові налаштування будуть збережені автоматично.

4. Натисніть клавішу MENU, щоб повернутися в меню.

• Параметр Режим зображення дозволяє вибрати один

з попередньо встановлених режимів зображення: Стандарт, М’яке, Динамічний і Користувач. У режимі Користувач доступні налаштування контрастності, яскравості, кольору різкості і насиченості.

• У параметрі Колірна температура доступні значення:

Стандартна, Холодна, Тепла і Користувач.

• У параметрі Формат зображення доступні значення: Авто,

4:3, 16:9, Масшт1 і Масшт2.

• Параметр Шумозаглушення дозволяє встановити бажаний

рівень шумозаглушення. Доступні значення: Низька, Середнє, Високе і Викл.

ATV

EXIT

Вихiд

/ .

Page 29

ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ 27

НАЛАШТУВАННЯ ЗВУКУ

У розділі ЗВУК ви можете вибрати передвстановлені установки, налаштувати низькочастотну і високочастотну складову звуку і баланс.

Налаштування

Канал

Зображення

Звук

Час

Налаштування

Блокування

Режим звуку Автогучність 3D звучання

Перейти

ENTER

Вибiр

ATV

EXIT

Вихiд

• Параметр Режим звуку дозволяє вибрати одну з можливих встановлених налаштувань: Стандартний, Музика, Кіно, Спорт, Користувач.

• Параметр Автогучність дозволяє встановити автоматичний вибір гучності.

• Параметр 3D звучання дозволяє встановити ефект об’ємного звучання.

ПРИМІТКA

• Використовуйте параметр Автогучність, тільки коли вхідний сигнал спотворений або його гучність занадто велика.

НАЛАШТУВАННЯ ЧАСУ

У розділі ЧАС ви можете налаштувати системне час телевізора, час його включення / вимикання, автовимкнення.

• Параметр Час дозволяє налаштувати час системи.

• Параметри Час включення і Час вимикання дозволяють

встановити час автоматичного включення і виключення телевізора відповідно.

• Параметр Таймер сну дозволяє задати час, через який телевізор вимкнеться.

• Параметр Автовимкнення дозволяє задати телевізор вимкнеться, при відсутності команд з пульта ДК або з клавіш на панелі телевізора.

Налаштування

Годинник

Канал

Час вимик. Час вмик.

Зображення

Таймер сну Автовимик.

Звук

Час

Налаштування

Блокировка

Перейти

ENTER

Вибiр

ПРИМІТКА

• Системний час скидається при відключенні телевізора від мережі електроживлення.

AТV

EXIT

Вихiд

час, через який

УСТАНОВКИ

У розділі УСТАНОВКИ ви можете встановити мову меню, час меню, вибрати країну або зробити відновлення стандартних налаштувань.

• Параметр Мова дозволяє вибрати мову відображення екранного меню.

• Параметр Час меню дозволяє встановити час меню.

• Параметр Країна дозволяє вибрати країну мовлення.

• Параметр Ск. станд. налаштувань дозволяє повернутися до заводських установок телевізора.

Налаштування

Канал

Зображення

Звук

Час

Налаштування

Блокування

Мова

Час меню

Держава

Віднов.станд.налаш.

ENTER

Перейти

Вибiр

ATV

EXIT

Вихiд

ПРИМІТКА

• Параметр Ск. станд. налаштувань робить очищення всіх збережених каналів і встановлює системні налаштування в значення за замовчуванням.

БЛОКУВАННЯ

У розділі БЛОКУВАННЯ ви можете заблокувати систему, встановити пароль, заблокувати програму.

Налаштування

Блокування

Канал

Встановити пароль Блокув. Програму

Зображення

Звук

Час

Налаштування

Блокування

Перейти

ENTER

Вибiр

• Параметр Блокування системи дозволяє включити блокування системи. При цьому стає неможливим пошук каналів і зміна програм.

• Параметр Установити пароль дозволяє задати пароль блокування системи.

• Пароль за замовчуванням - «0000».

• Параметр Блокування програми дозволяє заблокувати

необхідну програму. Натисніть клавішу ВГОРУ / ВНИЗ для вибору програми. Для блокування обраної програми натисніть зелену клавішу телетексту програму, введіть пароль і натисніть знову зелену клавішу телетексту.

AТV

EXIT

Вихiд

. Щоб розблокувати

Page 30

HD-МЕДІАПЛЕЄР 28

РК-телевізор оснащений вбудованим HD-медіаплеєром, здатним програвати відеофайли високої роздільної здатності до 1080р. У списку підтримуваних форматів - поширені в мережі контейнери і кодеки: MKV (Matroska), MOV (H.264), WMV і ін Відтворення файлів здійснюється з носіїв, підключених через вбудований високошвидкісний USB2.0-порт телевізора.

Бiчна панель*

Крок 1:

Завантажте файли, в тому числі високого дозволу, з Інтернету, домашньої мережі або комп’ютера на USB-носій, зовнішній жорсткий диск або будь-яке інше USB-сумісний пристрій.

Крок 2:

Підключіть пристрій із записаними файлами до USB-порту РК-телевізора, натисніть клавішу TV / USB і дивіться HD-контент на великому екрані!

ДОДАТОК

Цифровий медіаплеєр, вбудований в телевізор, дозволяє відтворювати мультімедіафайли різних типів.

Кiно

Музика

Фото

Перейти Вибiр Меню

Переконайтеся, що USB-пристрій підключено. За допомогою клавіш / виберіть тип відтвореного вмісту з чотирьох можливих: ФОТО, МУЗИКА, ВІДЕО, ТЕКСТ. Натисніть ENTER, щоб увійти в меню вибору пристрою. Виберіть пристрій клавішами Буде відображений список файлів і папок. Для повернення до вибору типу мультимедіа натисніть Назад.

Текст

Диск:С

Диск:D

Диск:E

Диск:F

/ і натисніть ENTER.

За допомогою клавіш / i / виберіть файл, на екрані з’явиться вікно попереднього перегляду. Натисніть клавішу для відтворення цього файлу в повноекранному режимі.

Им`я файлу

Розп.здатн.

Розмір

Дата

Час

Видалити Дод/вид. все

Повний екран

Вибiр

Перейти

Меню

Дод/вид файл з спис. відт.

Використовуйте клавіші ENTER або DISPLAY під час відтворення для виклику панелі керування.

Повт. вимк.

Вст. А

Сп. відтв.

Iнфо

Сповіль.

Покадр.

Перейто до

Збілш.

Переміст.

Зменш.

Формат

Виберіть іконку необхідної функції клавішами / , підтвердіть вибір натисканням ENTER. Натисніть клавішу або EXIT для того, щоб закрити панель керування.

ПРИМІТКИ

• Для виведення меню інформації виберіть іконку ІНФО та натисніть ENTER.

• Ви можете вибирати трек, субтитри або звукову доріжку в меню інформації під час відтворення відео.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВБУДОВАНОГО HDМЕДІАПЛЕЄРА

• Підтримувані відеокодеки і контейнери: AVI, TS, M2TS,

MPG, MKV (Matroska)

• Підтримувані аудіокодеки і контейнери: MP3, AAC, MPEG Audio, АС-3

• Розмір контейнера: до 30 ГБ

• Бітрейт відео: до 35 Мбіт / с

• Бітрейт аудіо: MP3, AAC - 320 кбіт / с, WMA - 192 кбіт/с

• Фото: JPEG, BMP PNG - до 3МБ.

• Субтитри: SRT

• Файлові системи носіїв: FAT, FAT32, NTFS

• Обсяг носіїв: до 16 ГБ для USB флеш-накопичувачів, до 500 ГБ для жорстких дисків

ПРИМІТКА

• Деякі файли, записані в будь-якому з підтримуваних форматів на будь-якому із сумісних типів носіїв, можуть не відтворюватися або відтворюватися некоректно через особливості їх запису, кодування і т.п.

* Підключений жорсткий диск може працювати некоректно при відсутності в нього зовнішнього живлення.

Page 31

ІНШЕ 29

HDMI

• Універсальний мультимедіаінтерфейс HDMI і цифровий відеоінтерфейс DVI.

• Підтримка HDCP (Протокол захисту цифрового контенту).

• При підключенні через інтерфейси HDMI/DVI розділ РК-телевізора встановлюється автоматично.

• Пристрої, оснащені DVI-відеовиходом, не передають аудіосигнал через інтерфейс DVI.

1. Якщо пристрій оснащений інтерфейсом HDMI, підключення

здійснюється за допомогою HDMI-кабелю. HDMI дозволяє передавати аудіо- і відеосигнали по одному кабелю.

2. Якщо пристрій оснащений DVI-відеовиходом

, підключення до розніму HDMI здійснюється за допомогою перехідника HDMI-DVI (не поставляється в комплекті). У цьому випадку аудіосигнал на телевізор надходити не буде.

Зразки кабелів

HDMI-кабель (не поставляється в комплектi)

Аналоговий аудiокабель (не поставляється в комплектi)

HDMI−DVI кабель (не поставляється в комплектi)

КРИТЕРІЇ ВИЗНАЧЕННЯ НЕСПРАВНОСТІ РКМАТРИЦІ ТЕЛЕВІЗОРА

Компанія BBK докладає всі зусилля для створення високоякісних виробів, використовуючи найкращі комплектуючі частини і піддаючи вироби суворому вихідному контролю якості. Через особливості використовуваних у РК-телевізорах технологій матриця телевізора, що складається з декількох мільйонів окремих елементів, які створюють зображення, іноді може мати окремі дефекти на рівні таких елементів. Телевізор, РК-матриця якого несправна, буде відремонтований або замінений протягом гарантійного строку, установленого на виріб відповідно до гарантійних зобов’язань Виготовлювача, при цьому після ремонту або заміни РК-матриця телевізора відповідатиме нижченаведеним критеріям.

При прийманні рішення про несправність РК-матриці телевізора компанія BBK керується наступним:

• Дефектна точка – це непрацююча точка на екрані одного із кольорів

(червоного, зеленого або синього), що

складають піксель зображення.

• Дефект точки може проявлятися у вигляді яскравої (такої, що постійно світиться) або темної (такої, що постійно не світиться) точки.

• Суміжна пара дефектних точок – це дві однакові (дві яскраві або дві темні) дефектні точки, відстань між якими є меншою або дорівнює 15 мм.

Несправною вважається РК-матриця телевізора, якщо:

• має понад 5 яскравих або понад 5 темних точок;

• має понад 2 пари суміжних дефектних точок;

• має дефектні рядки або смуги.

Телевізор, РК-матриця якого не виходить за межі вищевказаних критеріїв, уважається справним. Для точної діагностики несправності РК-матриці необхідні спеціальні умови, тестові сигнали і спеціальне

устаткування, тому перевірку якості РК-матриці телевізора може виконати тільки вповноважений сервісний центр.

ПОШУК НЕСПРАВНОСТЕЙ

Будь ласка, перевірте можливі причини несправності, перш ніж звертатися до сервісного центра.

Ознака несправності

РК-телевізор не вмикається, індикатор живлення не світиться.

Зображення мерехтить, нестабільне або присутні перешкоди.

Немає звуку.• Перевірте правильність підключення

Звукові перешкоди.

Пульт дистанційного керування не працює.

Викривлення звуку.

Дії щодо усунення несправності

• Перевірте надійність підключення кабелю електроживлення.

• Перевірте правильність підключення відеокабелю до відповідного розніму.

• Перевірте, чи відповідає вхідний сигнал вимогам даного пристрою.

• Перевірте правильність підключення антени.

аудіокабелю до відповідного розніму.

• Перевірте поточний рівень гучності.

• Натисніть клавішу MUTE на пульті ДК. Можливо, дана функція була активована

• Заберіть від РК-телевізора всі близько

розташовані джерела радіочастотного випромінювання.

• Спрямовуйте пульт ДК точно на ІЧ-датчик системи дистанційного керування РК-телевізора з відстані не більше 5 метрів.

• Перевірте працездатність батарейок, при необхідності замініть їх.

• Перевірте, чи не забруднений передавач пульта керування

або сенсор РК-телевізора та чи не

перебувають між ними які-небудь перешкоди.

• Високий рівень гучності. Зменште гучність.

раніше.

КОРИСНІ ПРИМІТКИ

Для коректного відображення інформації з USB-пристроїв або інших носіїв дотримуйтесь обмежень при записі файлів:

Тип файлів Обмеження

Фотографії Обсяг не більше 3 МБ

Аудіофайли Бітрейт MP3, AAC не більше 320 кбіт/с,

Відеофайли Бітрейт відео до 40 Мбіт/сек

WMA – 192 кбіт/с

Page 32

ІНШЕ 30

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Дисплей Модель LEM2285FG LEM2485FG

Входи Вiдео Композитний 1

Вихід Вiдео Композитний 1

Системи колірності

Системи звуку ТВ-тюнер DK, I, BG, L

Підтримувані розділи

Енергоспоживання

Клас захисту від ураження електричним струмом

Температурні вимоги

Вимоги до вологості

Розміри (мм) Без підставки 538х345х38 582х369х38

Вага (кг) З підставкою 5,2 5,4

Розмір для настінного кріплення VESA (мм) 100x100 100x100

Діагональ (см)55 60

Тип TFT

Клас II (ISO 13406-2)

Співвідношення сторін 16:9

Кут огляду по горизонталі/ вертикалі (°)

Максимальний розділ 1920х1080

Час відгуку (мс)8

Яскравість (Кд/м2) 200

Контрастність 800:1

Число кольорів (млн) 16,7

HDMI 2

VGA/PC 1

Компонентний Y Pb Pr

Аудiо Стереофонічний 1

РС Audio 1

Інші RF (75 Ом тип IEC) 1

USB2.0-порт 1

Аудiо Стереофонічний 1

Для підключення навушників

ТВ-тюнер PAL, SECAM

Відеовходи PAL, SECAM

Відеовходи Компонентний

Вхідна напруга (В, Гц) ~100-240, 50/60

Споживана потужність (Вт)38 40

Експлуатація (°, С) +5…+35

Зберігання і транспортування (°, С)

Експлуатація (%) 15-65 (немає конденсату)

Зберігання і (°, С)

З підставкою

Y Pb Pr

VGA 1920x1080

HDMI DVI-HDMI: RGB/60 Гц 640х480 800х600 1024х768

транспортування

160х150 170х160

480i 480p 576i 576p 720p/50 Гц 720p/60 Гц 1080i/50 Гц 1080i/50 Гц 1080p/50 Гц 1080p/60 Гц

HDMI-HDMI: YUV/50 Гц 576p 720p 1080i 1080p; YUV/60 Гц 480i 480p 720p 1080i 1080p

-20...+45

538х376х165 582х400х165

Page 33

ІНШЕ 31

СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Компанія BBK Electronics LTD. висловлює вам величезну вдячність за ваш вибір. Ми зробили все можливе, щоб даний виріб задовольняв вашим запитам, а якість відповідала найкращим світовим зразкам. Якщо ваш виріб марки BBK потребуватиме технічного обслуговування, просимо вас звертатися до одного з Уповноважених Сервісних Центрів (далі – УСЦ). Із повним списком УСЦ і їхніми точними адресами ви можете ознайомитися на сайті www.bbk.ru, а також зателефонувавши за номером безкоштовного телефону Єдиного інформаційного центру BBK Electronics LTD. (номери телефонів відповідних країн надруковані на обкладинці інструкції). У разі виникнення запитань або проблем, пов’язаних із продукцією BBK Electronics LTD., просимо вас звертатися в письмовій формі за адресою: Росія, 125315, м. Москва, а/с 33, або електронною поштою [email protected].

Умови Гарантійних зобов’язань BBK ELECTRONICS LTD.

1. Гарантійні зобов’язання BBK Electronics LTD., що надаються УСЦ BBK Electronics LTD., поширюються тільки на моделі, призначені BBK Electronics LTD. для виробництва або поставок і реалізації на території країни, де надається гарантійне обслуговування, придбані в цій країні, такі, що пройшли сертифікацію на відповідність стандартам цієї країни, а також маркіровані офіційними знаками відповідності.

2. Гарантійні зобов’язання BBK Electronics LTD діють у рамках законодавства про захист прав споживачів і регулюються законодавством країни, на території якої вони надані, і тільки за умови використання виробу винятково для особистих, сімейних або домашніх потреб. Гарантійні зобов’язання BBK Electronics LTD. не поширюються на випадки використання товарів з метою здійснення підприємницької діяльності або у зв’ товарів з метою задоволення потреб підприємств, установ, організацій.

3. BBK Electronics LTD. установлює на свої вироби наступні терміни служби та гарантійні терміни:

Назва продукту Срок служби

РК-телевізори, у т.ч. із вбудованим DVD-плеєром, із вбудованим медіаплеєром

та зберігання, місяців від дня випуску

4. Гарантійні зобов’язання BBK Electronics LTD. не поширюються на перераховані нижче приналежності виробу, якщо їх заміну передбачено конструкцією і не пов’язано з розбиранням виробу. Для всіх видів виробів:

• Сполучні кабелі, антени і перехідники для них, носії інформації різних типів (аудіо-, відеодиски, диски із програмним забезпеченням і драйверами, картки пам’яті), елементи живлення

• Чохли, ремені, шнури для перенесення, монтажні пристосування, інструмент документацію, прикладену до виробу.

5. Гарантія не поширюється на недоліки, що виникли у виробі внаслідок порушення споживачем правил використання, зберігання або транспортування товару, дій третіх осіб або непереборної сили, включаючи, але не обмежуючись наступними випадками:

язку з придбанням

Гарантійний термін, місяців від дня покупки

48 12

• Якщо недолік товару став наслідком недбалого

поводження

, застосування товару не за призначенням, порушення умов і правил експлуатації, викладених в інструкції з експлуатації, у тому числі внаслідок впливу високих або низьких температур, високої вологості або запиленості, невідповідності Державним стандартам параметрів живильних, телекомунікаційних і кабельних мереж, потрапляння всередину корпуса рідини, комах і інших сторонніх предметів, речовин, а також тривалого використання виробу в граничних режимах його роботи.

• Якщо недолік товару став наслідком несанкціонованого тестування товару або спроб внесення будь-яких змін у його конструкцію або його програмне забезпечення, у тому числі ремонту або технічного обслуговування в неуповноваженій BBK Electronics LTD. ремонтній організації.

• Якщо недолік товару став наслідком використання нестандартних (нетипових) та (або) неякісних приналежностей, аксесуарів, запасних частин, елементів живлення, носіїв інформації різних типів або нестандартних (нетипових) форматів інформації.

• Якщо недолік товару пов’язаний з його застосуванням разом із додатковим устаткуванням (аксесуарами), відмінним від додаткового встаткування, рекомендованого BBK Electronics LTD. до застосування з даним товаром. BBK Electronics LTD. не відповідає за якість додаткового встаткування (аксесуарів), виробленого третіми особами, за якість

роботи своїх виробів разом із таким устаткуванням, а також за якість роботи додаткового встаткування виробництва компанії

BBK Electronics LTD. разом із виробами інших виробників.

• Якщо недолік товару проявляється у разі незадовільної

роботи мереж зв’язку, теле- або радіомовлення, внаслідок недостатньої ємності або пропускної здатності мережі, потужності радіосигналу, експлуатації товару у зоні зі

складною перешкодовою ситуацією, на межі або поза зоною стійкого приймання радіосигналу мережі зв’язку, теле- або радіомовлення, у тому числі через особливості ландшафту місцевості та її забудови.

6. Недоліки товару, виявлені в період терміну служби, усуваються уповноваженими на це ремонтними організаціями (УСЦ). Протягом гарантійного строку усунення недоліків проводиться безкоштовно при пред’

явленні оригіналу заповненого гарантійного талона і документів, що підтверджують факт і дату укладання договору роздрібної купівлі-продажу (товарний, касовий чек тощо). У разі відсутності зазначених документів гарантійний строк обчислюється від дня виготовлення товару. При цьому слід ураховувати:

• Налаштування й установлення (складання, підключення тощо) виробу, описані в документації, прикладеній до нього,

не входять в обсяг гарантійних зобов’язань BBK Electronics LTD. і можуть виконуватися як самим користувачем, так і фахівцями більшості вповноважених сервісних центрів відповідного профілю на платній основі.

• Роботи з технічного обслуговування виробів (чищення і змащення приводів для зчитування інформації з носіїв різних типів, чищення і змащення рухомих частин, заміна витратних матеріалів і проводяться на платній основі.

7. BBK Electronics LTD. не несе відповідальності за можливу шкоду, прямо або побічно нанесену своєю продукцією людям, хатнім тваринам, майну у випадку, якщо це відбулося в результаті недотримання правил і умов експлуатації, зберігання, транспортування або встановлення виробу; навмисних або необережних дій споживача або третіх осіб.

приналежностей тощо)

Page 34

ІНШЕ 32

8. За жодних умов BBK Electronics LTD. не несе відповідальності за який-небудь особливий, випадковий, прямій або непрямий збиток або збитки, включаючи, але не обмежуючись перерахованим, упущену вигоду, втрату або неможливість використання інформації або даних, витрати з відновлення інформації або даних, збитки, викликані перервами в комерційній, виробничій або іншій діяльності, що виникають у зв’ або неможливістю використання виробу або інформації, що зберігається в ньому або на змінному носії, використовуваному разом з даним виробом.

9. BBK Electronics LTD. гарантує коректну роботу виробу тільки з тими форматами (версіями) носіїв і даних, які прямо зазначені в інструкції користувача для даного виробу. BBK Electronics LTD. не гарантує можливість роботи виробу з форматами ( можуть з’явитися в майбутньому. BBK Electronics LTD. не гарантує можливість повноцінної роботи виробу з носіями інформації, запис або виготовлення яких було здійснено не в заводських умовах, або з порушеннями технології, або на пристроях інших виробників аудіо-, відеотехніки, або з порушенням чинного законодавства в галузі охорони авторських і суміжних інформації та інших законних прав власників, включаючи, але не обмежуючись наступними випадками:

• використання носіїв поганої якості може приводити до неможливості виконання запису або відтворення, до втрати записаних або відредагованих матеріалів або до пошкодження виробу;

• при використанні багатошарових носіїв інформації може спостерігатися короткочасне викривлення зображення і звуку при

• відтворення записуваних і перезаписуваних носіїв у деяких випадках може виявитися неможливим через умови виконання їхнього запису.

• диск, записаний на іншому пристрої, сесія запису якого не була закрита, не може відтворюватися або використовуватися для запису або редагування за допомогою даного виробу.

• диск, записаний за допомогою даного виробу ( має таку функцію), може не відтворюватися на іншому пристрої.

Використання виробу після закінчення терміну служби

1. Термін служби, установлений BBK Electronics LTD. для даного виробу, діє тільки за умови використання виробу винятково для особистих, сімейних або домашніх потреб, а також при дотриманні споживачем правил експлуатації, зберігання і транспортування виробу. За умови акуратного поводження правил експлуатації фактичний термін служби може перевищувати термін служби, установлений

BBK Electronics LTD.

2. Після закінчення терміну служби виробу вам необхідно

звернутися до Уповноваженого сервісного центра для проведення профілактичного обслуговування виробу і визначення його придатності до подальшої експлуатації. Роботи з профілактичного обслуговування виробів і їхньої діагностики виконуються сервісними центрами основі.

3. BBK Electronics LTD. не рекомендує продовжувати експлуатацію виробу після закінчення терміну служби без проведення його профілактичного обслуговування в Уповноваженому сервісному центрі, оскільки у цьому випадку виріб може становити небезпеку для життя, здоров’я або майна споживача.

перемиканні між шарами;

язку з використанням

версіями) носіїв і даних, які

прав, захисту

якщо він

з виробом і дотримання

на платній

Утилізація виробу

Після закінчення терміну служби виробу його не можна викидати разом зі звичайним побутовим сміттям. Замість цього його слід здати на утилізацію до відповідного пункту приймання електричного та електронного встаткування для наступної переробки й утилізації відповідно до федерального або місцевого законодавства. Забезпечуючи правильну утилізацію даного продукту, ви допомагаєте зберегти природні ресурси й запобігаєте збитку для навколишнього середовища і здоров’я людей, який можливий у неналежного поводження. Докладнішу інформацію про пункти приймання й утилізації даного продукту можна одержати в місцевих муніципальних органах або на підприємстві з вивозу побутового сміття.

Дата виробництва

Кожному виробу надається унікальний заводський серійний номер у вигляді літерно-цифрового ряду і дублюється штрихкодом, який містить наступну інформацію: назву товарної групи, дату Заводський серійний номер розташовується на задній панелі продукту, на впакуванні і в гарантійному талоні.

Для товару, виготовленого в Китаї:

виробництва, порядковий номер виробу.

Перші дві літери – відповідність товарній групі

(LED РК-телевізор із вбудованим цифровим ТВ-тюнером – LEM)

Перші дві цифри – рік виробництва Другі дві цифри – тиждень виробництва

Останні цифри – порядковий номер виробу

УВАГА! Щоб уникнути непорозумінь, переконливо

просимо вас уважно вивчити Посібник з експлуатації виробу та умови гарантійних зобов’язань, перевірити правильність заповнення гарантійного талона. Гарантійний талон є дійсним тільки при наявності правильно і чітко зазначених: моделі, заводського серійного номера виробу, дати покупки, чітких печаток фірми-продавця, підпису покупця. Заводський серійний номер і модель у гарантійному талоні. При порушенні цих умов, а також у випадку, коли дані, зазначені в гарантійному талоні, змінені або стерті, талон визнається недійсним.

виробу мають відповідати зазначеним

разі

Page 35

ДЛЯ ЗАПИСЕЙ / ДЛЯ ЗАМIТОК 33

Page 36

ДЛЯ ЗАПИСЕЙ / ДЛЯ ЗАМIТОК 34

Page 37

Единый информационный центр BBK Electronics обеспечивает полную информационную поддержку деятельности компании в России, странах СНГ и Балтии. Профессиональные операторы быстро ответят на любой интересующий вас вопрос. Вы можете обращаться в единый центр по вопросам сервисного сопровождения, для рекомендаций специалистов по настройке и подключению, для информирования о местах продаж, с вопросами о рекламных акциях и розыгрышах, проводимых компанией, а также с любыми другими вопросами о деятельности компании на территории России, стран СНГ и Балтии. Есть вопросы? Звоните _ мы поможем!

Единый информационный центр BBK Electronics (бесплатные звонки со стационарных телефонов):

Беларусь – 8 (820) 007-311-11 Казахстан – 8 (800) 080-45-67 Молдова – 0 (800) 61-007 Россия – 8 (800) 200-400-8 (бесплатные звонки со стационарных и мобильных телефонов) Украина – 0 (800) 304-222-0

Время работы единого информационного

центра:

Пн-Пт с 9:00 до 20:00 (по московскому времени). Сб, Вс и дни государственных праздников – выходные. Настоящая инструкция является объектом охраны в соответствии с международным и российским законодательством об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование и распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско-правовой ответственности а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП в старой редакции).

Контактная информация:

1. Изготовитель товара – BBK ELECTRONICS LTD. (БИ-БИ-КЕЙ ЭЛЕКТРОНИКС ЛИМИТЕД), Китай, Гонконг, Коулун, ул. Чхан Ю,

11, Стерлинг центр, 11, 8-й этаж.

BBK ELECTRONICS LTD. СДЕЛАНО В КИТАЕ

v1.0

Заполняется сервисным центром

Заповнюється сервісним центром

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

Заполняется сервисным центром

Заповнюється сервісним центром

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

Заполняется сервисным центром

Заповнюється сервісним центром

ДАТА ПРИЁМА дата приймання

ДАТА ВЫДАЧИ дата видачi

ОСОБЫЕ ОТМЕТКИ особливi позначення

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

печать

сервисного

центра

печатка

сервісного

центру

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

Заполняется сервисным центром Заповнюється сервісним центром

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

ДАТА ПРИЁМА

дата приймання

ДАТА ВЫДАЧИ

дата видачi

НОМЕР ЗАКАЗ-НАРЯДА

номер замовлення-наряду

ПРОЯВЛЕНИЕ ДЕФЕКТА

прояв дефекту

МАСТЕР

майстер

IRIS КОД

IRIS код

Заполняется сервисным центром Заповнюється сервісним центром

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Заполняется сервисным центром Заповнюється сервісним центром

печать сервисного центра

печатка сервісного центру

печать сервисного центра

печатка сервісного центру

печать сервисного центра

печатка сервісного центру

Подпись потребителя, который подтверждает выполнение работ. Претензий не имею.

Підпис споживача, який підтверджує виконання робіт. Претензій не маю.

Подпись потребителя, который подтверждает выполнение работ. Претензий не имею.

Підпис споживача, який підтверджує виконання робіт. Претензій не маю.

Подпись потребителя, который подтверждает выполнение работ. Претензий не имею.

Підпис споживача, який підтверджує виконання робіт. Претензій не маю.

Page 38

ГАРАНТИЙНЫЙ ТАЛОН ГАРАНТІЙНИЙ ТАЛОН

ГАРАНТИЯ

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ГАРАНТІЯ

ИЗДЕЛИЕ

вирiб

МОДЕЛЬ

модель

СЕРИЙНЫЙ НОМЕР

заводський серiйний номер

ДАТА ПРОДАЖИ

дата продажу

ФИРМА-ПРОДАВЕЦ

фiрма-продавець

АДРЕС ФИРМЫ-ПРОДАВЦА

адрес фiрми-продавца (ЭДРПОУ)

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

телефон фiрми-продавца

С УСЛОВИЯМИ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ ОЗНАКОМЛЕН, РАБОТА И КОМПЛЕКТНОСТЬ ИЗДЕЛИЯ ПРОВЕРЕНА, ПРЕТЕНЗИЙ К ВНЕШНЕМУ ВИДУ НЕ ИМЕЮ З УМОВАМИ ГАРАНТIЙНОГО ОБСЛУГОВУВАННЯ ОЗНАЙОМЛЕНИЙ, РОБОТУ ТА КОМПЛЕКТНIСТЬ ВИРОБУ ПЕРЕВIРЕНО, ПРЕТЕНЗIЙ ДО ЗОВНIШНЬОГО ВИГЛЯДУ НЕ МАЮ

ПОДПИСЬ ПОКУПАТЕЛЯ ПIДПИС ПОКУПЦЯ

ВНИМАНИЕ! УВАГА!

ОТРЫВНОЙ ТАЛОН «А» ВІДРИВНИЙ ТАЛОН «А»

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР заводський серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР заводський серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

ИЗДЕЛИЕ вирiб

МОДЕЛЬ модель

СЕРИЙНЫЙ НОМЕР заводський серiйний номер

ДАТА ПРОДАЖИ дата продажу

ФИРМА-ПРОДАВЕЦ фiрма-продавець

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «Б» ВІДРИВНИЙ ТАЛОН «Б»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

ОТРЫВНОЙ ТАЛОН «В» ВІДРИВНИЙ ТАЛОН «В»

Заполняется фирмой-продавцом Заповнюється фірмою-продавцем

Пожалуйста, потребуйте от продавца полностью заполнить гарантийный талон, включая отрывные корешки внутри. Будь ласка, вимагайте від продавця повністю заповнити гарантійний талон, включаючи відривні корінці всередині.

ФИО И ПОДПИСЬ ОТВЕТСТВЕННОГО ЛИЦА ПРОДАВЦА ПІБ ТА ПIДПИС ВIДПОВIДАЛЬНОI ОСОБИ ПРОДАВЦЯ

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца

печатка або штамп продавця

печать или штамп продавца печатка або штамп продавця

СВЕДЕНИЯ ОБ УСТАНОВКЕ ИЗДЕЛИЯ ВІДОМОСТІ ПРО ВСТАНОВЛЕННЯ ВИРОБУ

Фирма-установщик Фірма-встановлювач

Номер сертификата Номер сертифікату

Дата установки Дата встановлення

Мастер Майстер

Page 39

Телерадіотовари – товари зберігають в упакованому вигляді на підтоварниках або стелажах з обов’язковою поміж ними прокладкою з дерева або іншого матеріалу та у приміщеннях, ізольованих від місць зберігання кислот і лугів. Виріб відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (ТР ОВНР). Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР:

1. Свинець(Pb) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон;

2. Кадмій(Cd) – не перевищує 0,01% ваги речовини або в концентрації до 100 частин на мільйон;

3. Ртуть(Hg) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон;

4. Шестивалентний хром(Cr⁶⁺) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон;

5. Полібромбіфеноли(PBB) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон;

6. Полібромдефенілові(PBDE) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на мільйон.

ІНФРМАЦИЯ ПРО СЕРТИФІКАЦІЮ І ДЕКЛАРУВАННЯ ПРОДУКТУ

Инфрмация о сертификации и декларировании продукта

Документ/Документ Номер/Номер

Сертифікат відповідності/ Сертификат соответствия

Декларація про відповідність/ Декларация о соответствия

Чинність Сертифікат відповідності та Декларація про відповідність можна перевірити у Реєстрі системи УкрСЕПРО / Действие Сертификат соответствия и Декларация о соответствии можно проверить в Реестре системы УКРСЕПРО

UA1.003.0160825-11 ДСТУ ІЕС 60065:2004 (ІЕС 60065:2001, IDT), ГОСТ 18198-89

UA.001.D.04010-11 ДСТУ ІЕС 60065:2004 (ІЕС 60065:2001, IDT), ГОСТ 18198-89

Єдиний інформаційний центр BBK Electronics забезпечує повну інформаційну підтримку діяльності компанії в Росії, країнах СНД і Балтії. Професійні оператори швидко дадуть відповідь на будь-яке запитання, що Вас цікавить. Ви можете звертатися в єдиний центр із питань сервісного супроводу, для рекомендацій фахівців з налаштування та підключення, для інформування про місця продажів, із запитаннями про рекламні акції та розіграші, що проводяться компанією, а також з будь-якими іншими запитаннями про діяльність компанії на території Росії, країн СНД і Балтії. Є запитання? Телефонуйте – ми допоможемо!

Єдиний інформаційний центр BBK Electronics (безкоштовні дзвінки зі стаціонарних телефонів):

Білорусь – 8 (820) 007-311-11 Казахстан – 8 (800) 080-45-67 Молдова – 0 (800)61-007 Росія – 8 (800) 200-400-8 (безкоштовні дзвінки зі стаціонарних і мобільних телефонів) Україна – 0 (800)304-222-0

Час роботи єдиного інформаційного центру:

Пн-Пт з 9:00 до 20:00 ( за московським часом); Сб, Нд і дні державних свят – вихідні. Дана інструкція є об’єктом охорони відповідно до міжнародного і російського законодавства про авторське право. Будь-яке несанкціоноване використання інструкції, включаючи копіювання, тиражування і поширення, але не обмежуючись цим, тягне застосування до винної особи цивільно-правової відповідальності, а також кримінальної та адміністративної відповідальності у відповідності з закону України.

Контактна інформація:

1. Виготовлювач товару – BBK ELECTRONICS LTD. (БІ-БІ-КЕЙ ЕЛЕКТРОНІКС ЛІМІТЕД), Китай, Гонконг, Коулун, вул. Чхан Ю, 11, Стерлінг центр, 11, 8-й поверх.

Нормотивні документи/Нормотивные документы

(таб.1,п.п.19-21), ГОСТ 22505-97, ГОСТ 28002-88, ГОСТ 30376-95.

БІ-БІ-КЕЙ ЕЛЕКТРОНІКС ЛІМІТЕД ЗРОБЛЕНО В КИТАЇ

Page 40
