BBK LED2252HD User manual [ru]

ЖК-ТЕЛЕВИЗОРЫ

СО СВЕТОДИОДНОЙ ПОДСВЕТКОЙ

СО ВСТРОЕННЫМ DVD-ПЛЕЕРОМ

(телевизоры с жидкокристаллическим

экраном, совмещенные

с проигрывателем DVD-дисков)

LED1952SI, LED2252HD, LED2452HD

Уважаемый покупатель!
Мы благодарим Вас за то, что вы сделали
свой выбор в пользу техники BBK!
Бренд BBK дважды (в 2007 и 2009 годах)
становился победителем российского
национального конкурса «МАРКА №1
в РОССИИ» в категории «DVD-плееры».
Высокое качество продукции компании
BBK Electronics постоянно
подтверждается международными
и российскими экспертами.
Приятного использования!

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1
Особенности 2
Комплектация 2
Установка 3

РАСПОЛОЖЕНИЕ
И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ

Общий вид панелей управления и индикации 4
Общий вид пульта дистанционного управления 5
Установка батареек в пульт дистанционного
управления 6
Использование пульта дистанционного управления 6

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

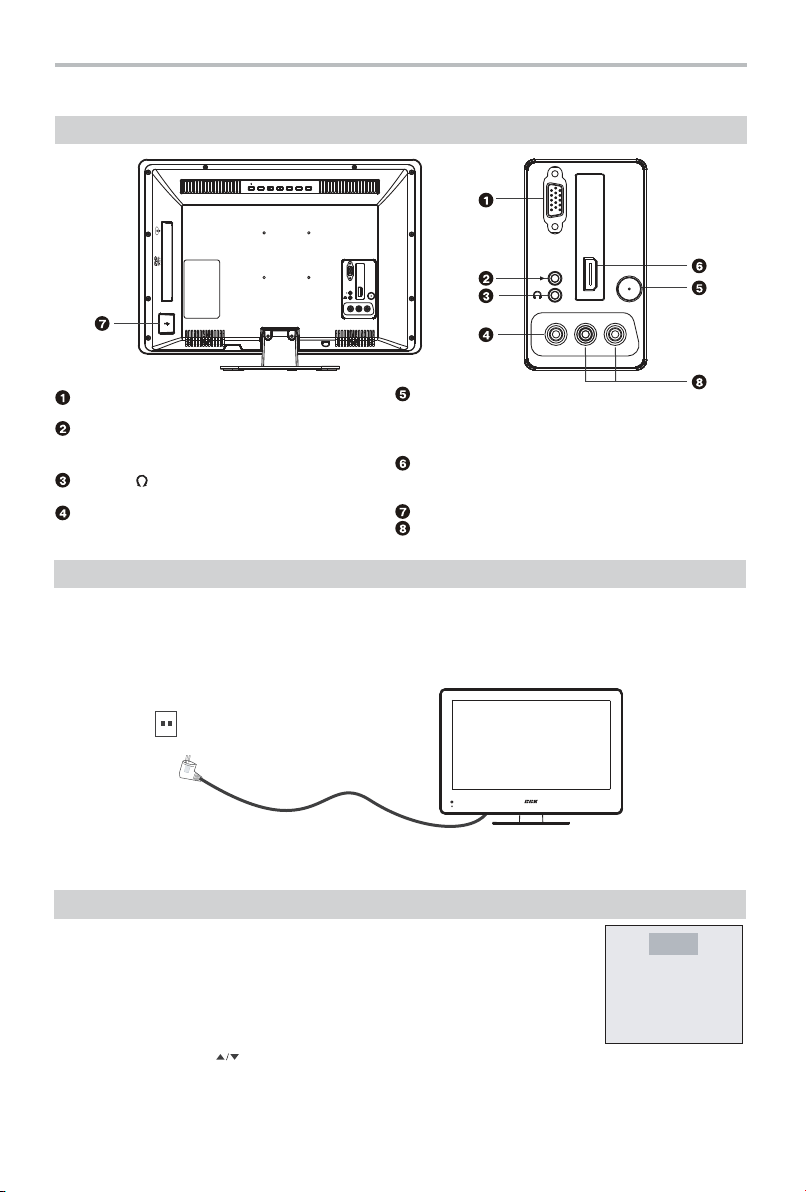

Расположение и назначение коммутационных
интерфейсов 7
Включение 7
Выбор режима работы 7

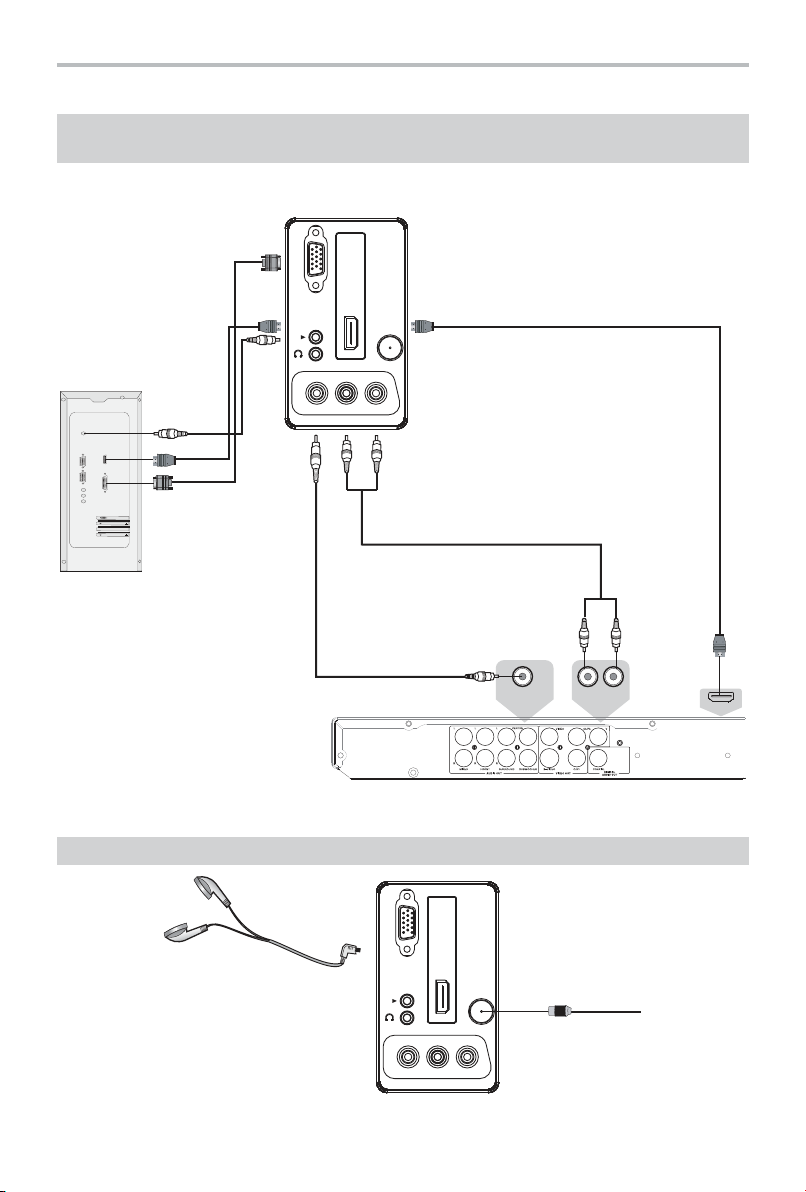

Подключение к видеомагнитофону
и к персональному компьютеру 8
Подключение наушников и антенного кабеля 8
Краткая информация о HDMI 9

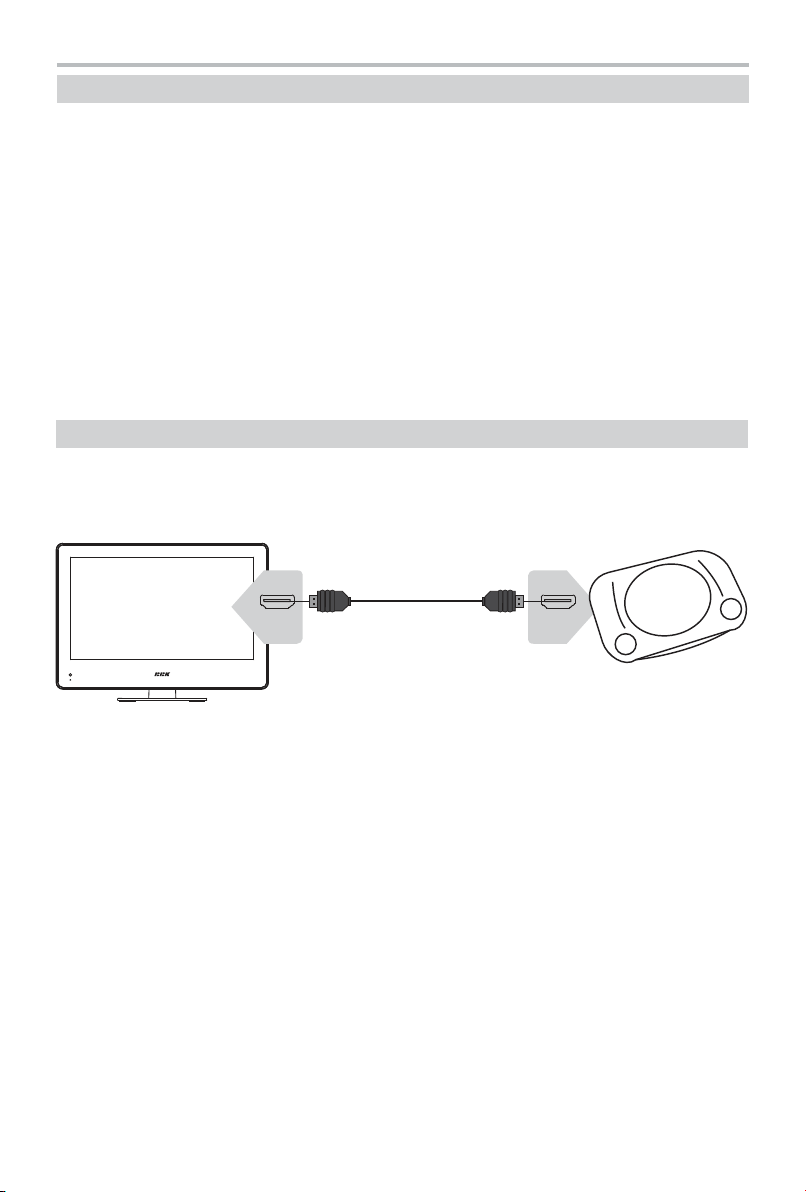

Подключение к цифровому устройству
(игровая приставка, DVD-плеер и т.п) 9

РЕЖИМ ТЕЛЕВИЗОРА

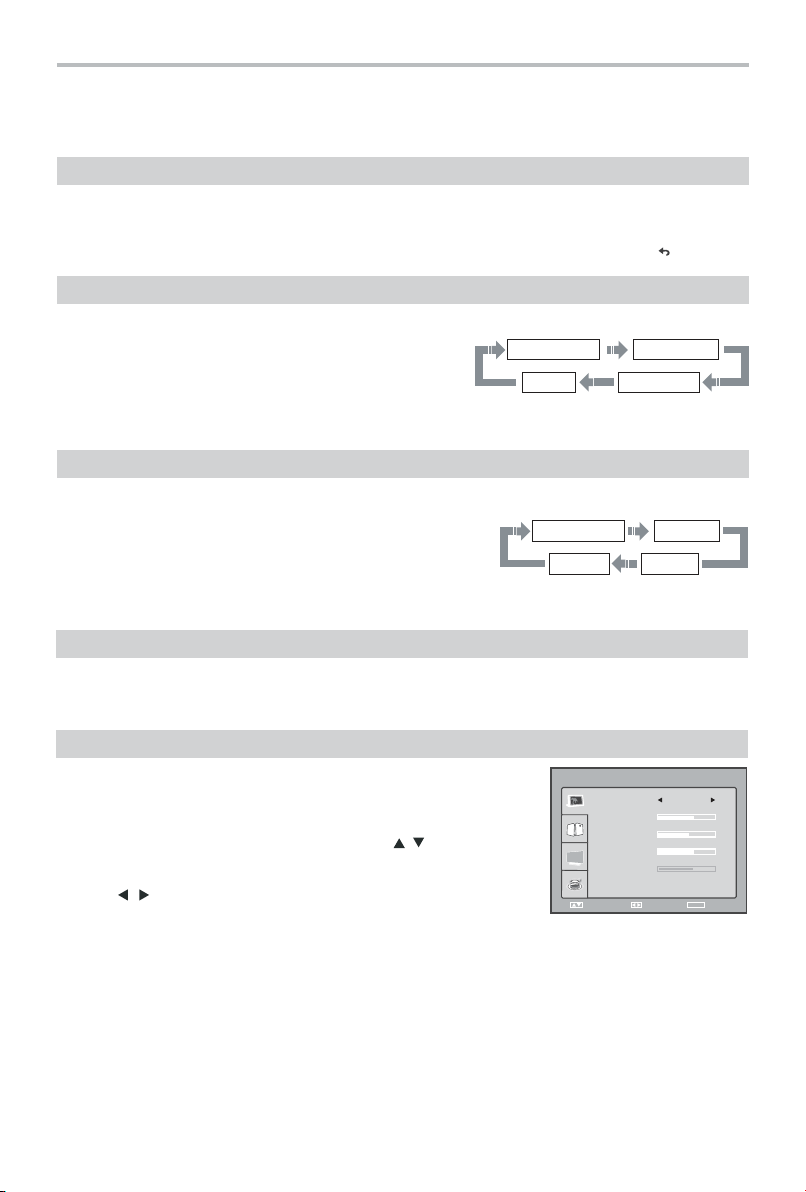

Переключение настроенных каналов 10
Выбор предустановленных настроек изображения 10
Выбор предустановленных настроек звука 10
Выбор типа звукового сопровождения 10
Настройки в режиме просмотра телепрограмм 10
Настройки изображения 11
Настройки звука 11
Настройка телеканалов 11
Функции 12
Настройки в режиме просмотра внешнего
видеосигнала 12

РЕЖИМ МОНИТОРА ПЕРСОНАЛЬНОГО
КОМПЬЮТЕРА

Настройки изображения 13
Настройки звука 13
Установки экрана 13
Функции 13
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

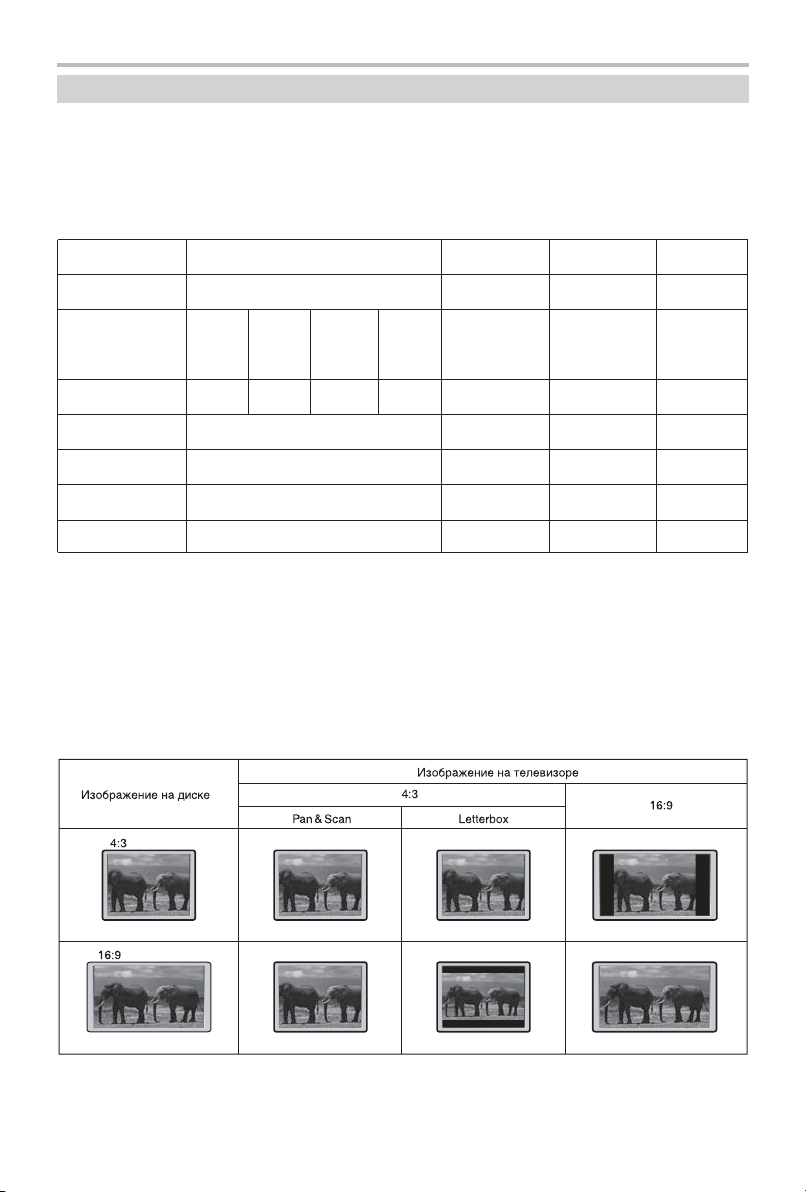

Краткое описание формата DVD 14

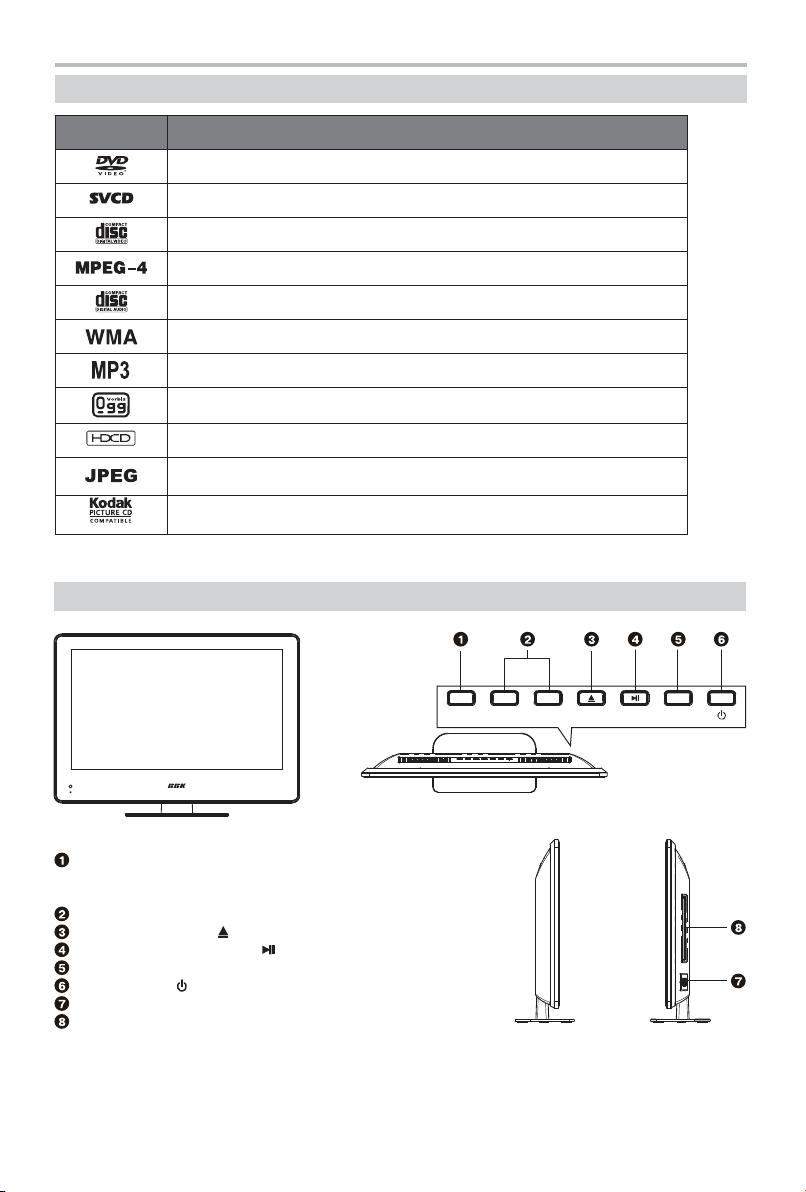

Поддерживаемые форматы 15
Расположение и функции органов управления 15
Воспроизведение дисков 16
Выбор системы цветности 16
Пауза/нормальное воспроизведение диска 16
Покадровое воспроизведение 17
DISPLAY 17
Регулировка уровня громкости 17
Отключение звука 17
Меню проигрывания DVD-дисков 17
Функция PBC 18
Непосредственный выбор раздела или трека
с помощью цифровых клавиш 18
Выбор языка/аудиоканала 18

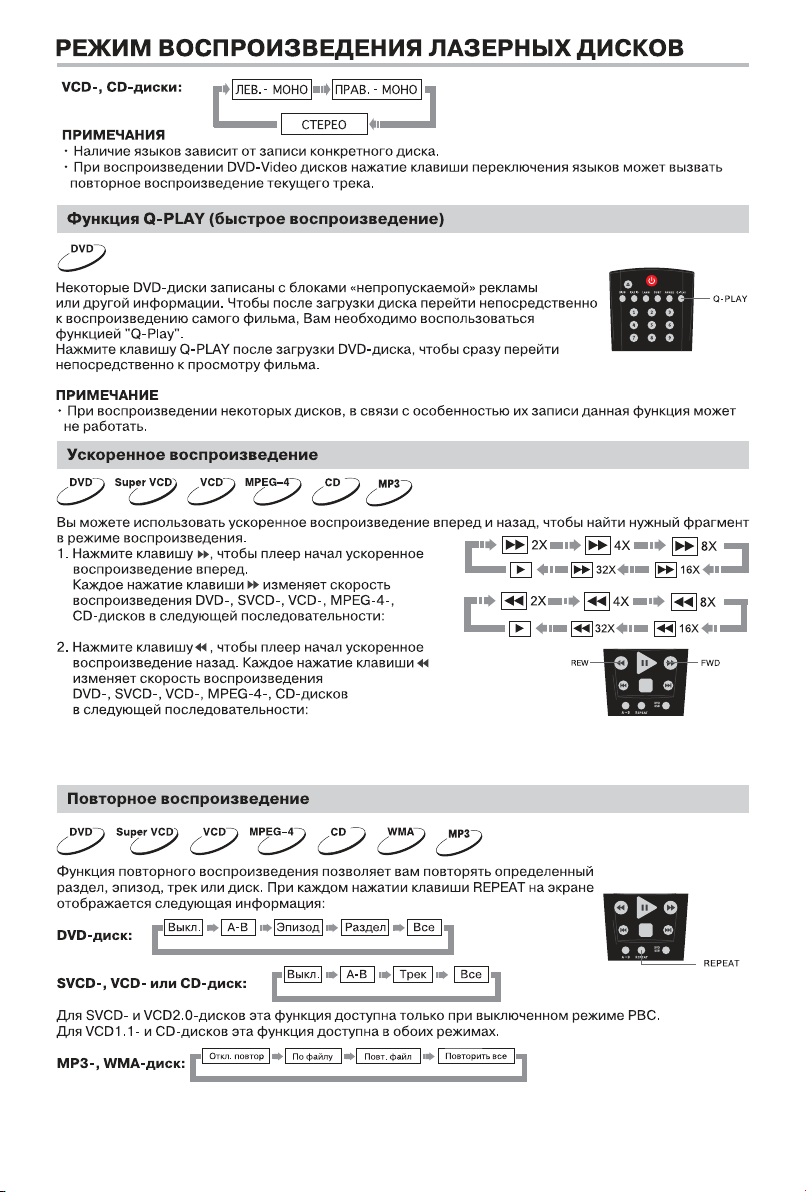

Функция Q-Play (быстрое воспроизведение) 19
Ускоренное воспроизведение 19
Повторное воспроизведение 19
Повтор выбранного фрагмента 20
Выбор субтитров 20
Увеличение/уменьшение изображения 20
Браузер треков 21
Воспроизведение WMA-, MP3-, MPEG-4,
JPEG-файлов 22
Ракурс камеры 24

РАБОТА С ВНЕШНИМИ УСТРОЙСТВАМИ

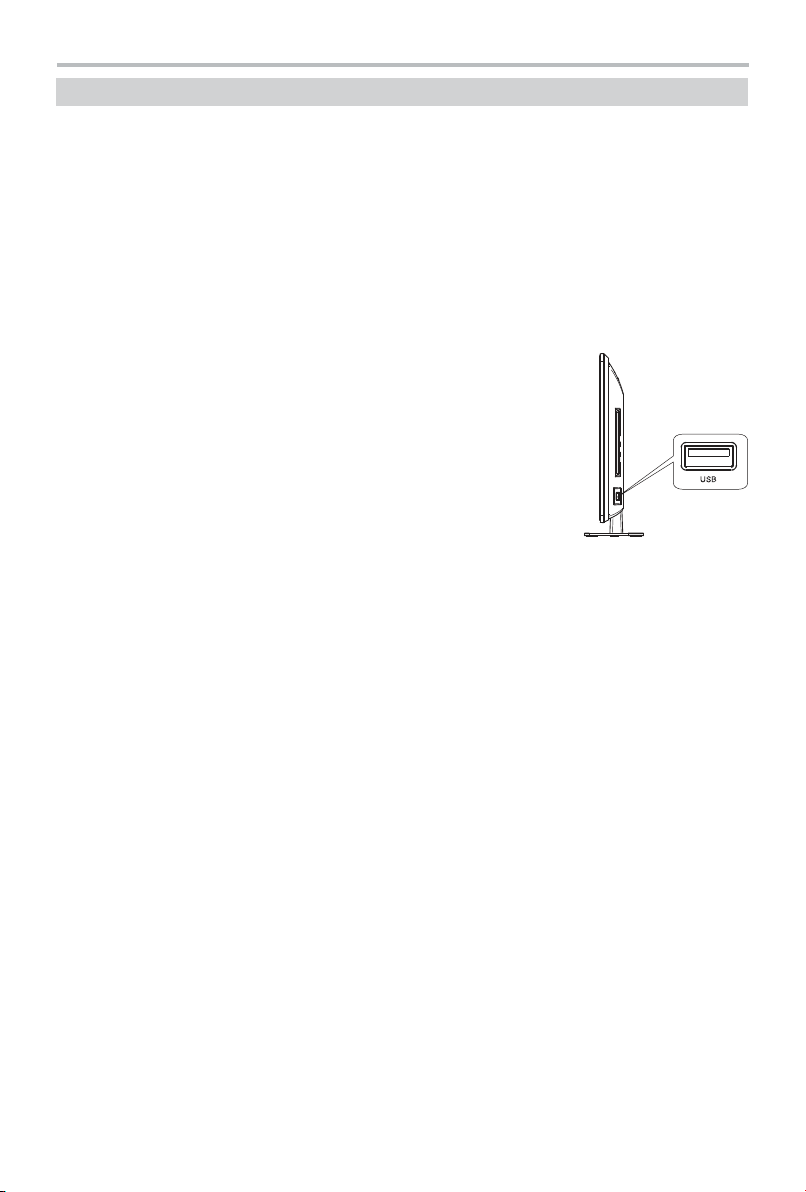

Работа с USB-устройствами 25

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 26
Раздел настроек Язык 26
Раздел настроек Изображение 27
Раздел настроек Звук 27
Раздел настроек Воспроизведение 28
Раздел настроек Предпочтения 28
Раздел настроек Семейный фильтр 28
Раздел настроек Первичная настр. 28
Раздел настроек Сброс настройки 28

ПРОЧЕЕ

Полезные примечания 29
Поиск неисправностей 29
Критерии оценки качества ЖК-матрицы 30
Поддерживаемые типы сигнала видеокарты
персонального компьютера 30

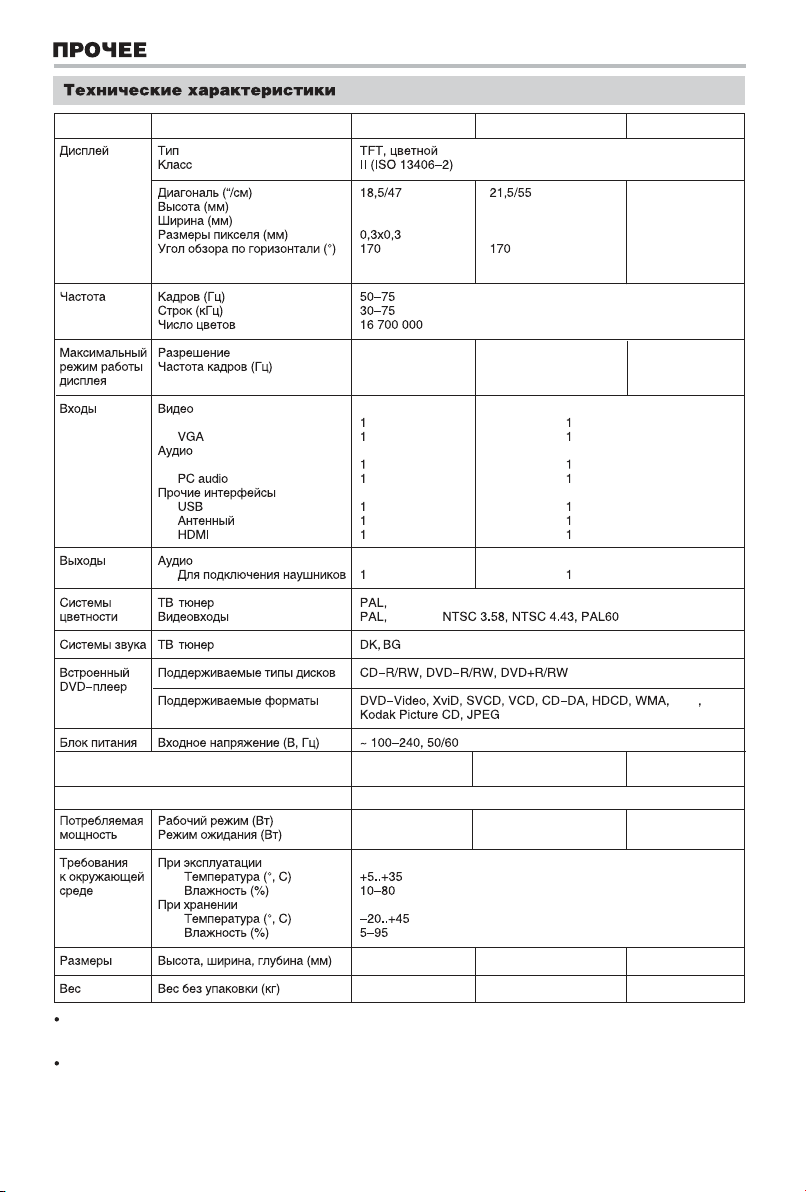

Технические характеристики 31
Термины 32

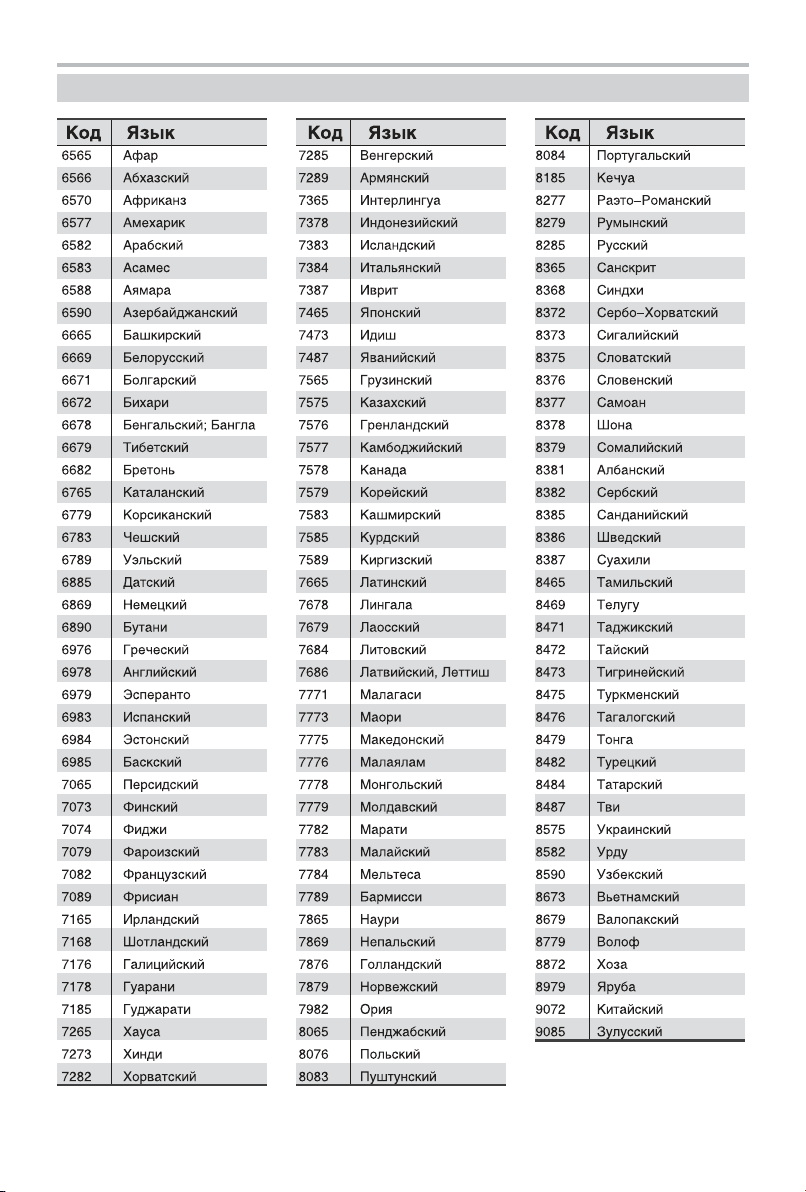

Список кодов языков 33
Сервисное обслуживание 34

ВВЕДЕНИЕ

Инструкция по мерам безопасности

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИЮ ЕГО
В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.

ПРЕДУПРЕЖДЕНИЯ:

• Перед использованием устройства внимательно ознакомьтесь с настоящим руководством. Сохраните
его для использования в будущем.

• Никогда самостоятельно не вскрывайте устройство и внешний блок питания, это может стать причиной
поражения электрическим током, привести к выходу устройства из строя и аннулирует гарантийные
обязательства производителя. Для ремонта и технического обслуживания обращайтесь только
к квалифицированным специалистам.

• Для электропитания устройства используйте электросеть с надлежащими характеристиками.

• Подключайте устройство только к предназначенным для этого аудиовидеокомпонентам
и предназначенными для этого соединительными кабелями.

• Не подвергайте устройство воздействию прямых солнечных лучей, низких и высоких температур,
повышенной влажности. Избегайте резких перепадов температуры и влажности. При перемещении
устройства из прохладного помещения в теплое и наоборот распакуйте устройство перед началом
эксплуатации и подождите 1–2 часа, не включая его.

• Не устанавливайте на устройство посторонние предметы. Оберегайте устройство от ударов, падений,
вибрации и иных механических воздействий. Помните – экран устройства хрупок и может быть
поврежден даже незначительным усилием.

• Не закрывайте вентиляционные отверстия на задней панели устройства и не устанавливайте его
в местах, где нормальное охлаждение устройства во время работы невозможно. Рекомендуем
оставлять не менее 10 см свободного пространства вокруг устройства для лучшей вентиляции.

• Устанавливайте устройство только на твердой ровной поверхности, используйте подставку и набор
крепежных элементов, входящих в комплект поставки. При установке на вращающемся основании
или кронштейне следите, чтобы кабель питания не натягивался и оставался свободен для доступа
на случай необходимости быстрого отключения кабеля питания от сети электропитания. Кабель
питания должен оставаться о легкодоступным для доступа на случай необходимости быстрого
отключения от сети электропитания.

• При монтаже устройства на стену используйте только специальные крепления и кронштейны, учитывая
вес и размер устройства, во избежание получения травм и повреждения устройства. В случае
необходимости обратитесь к квалифицированным специалистам.

• Не используйте при чистке устройства абразивные материалы и органические соединения (алкоголь,
бензин и т. д.). Для чистки корпуса устройства допускается использование небольшого количества
нейтрального моющего средства, для чистки экрана используйте сухую мягкую ткань или специальные
салфетки, предназначенные для LCD-мониторов.

• Отключайте устройство от сети электропитания и от кабеля телевизионной антенны, если не
собираетесь пользоваться им длительное время, или перед грозой. Не прикасаться во время грозы
к устройству, сетевому шнуру или кабелю антенны!

• Вынимайте батарейки из пульта дистанционного управления, если не собираетесь пользоваться
им длительное время.

• Просмотр телепередач рекомендуется проводить при положении регулятора громкости телевизора
не более 1/2 от максимального уровня. Длительное прослушивание на более высоком уровне
громкости может привести к ухудшению слуха.

• Если в течение длительного времени изображение на экране телевизора остается неподвижным,
то на матрице могут возникнуть остаточные изображения, т. н. «эффект статичных изображений».

• Использование телевизора предполагает просмотр постоянно меняющегося изображения,
занимающего всю площадь экрана.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими
изображениями объектов и могут отличаться от их реального внешнего вида.

1

ВВЕДЕНИЕ

ЖК-телевизор со светодиодной подсветкой со встроенным DVD-плеером - это электронное
устройство для приёма и отображения изображения и звука, передаваемых по беспроводным
каналам, и сигналов от устройств воспроизведения видеосигнала, со встроенным
DVD-плеером. Устройство предназначено для личных, семейных, домашних и иных нужд, не
связанных с осуществлением предпринимательской деятельности.

Особенности

Оснащение

• Высококачественная цветная TFT-матрица с диагональю 47*/55**/58*** см со светодиодной
подсветкой

• Собственное разрешение матрицы

LED1952SI LED2252HD, LED2452HD
1366x768 1920x1080

• Встроенный мультиформатный DVD-плеер с механизмом загрузки Slot-in

• Мультисистемный ТВ-тюнер с поддержкой NICAM

• Встроенная стереофоническая акустическая система

• USB2.0-порт для подключения жесткого диска, MP3-плеера, flash-карты, цифровой фотокамеры

• Универсальный цифровой интерфейс HDMI и поддержка изображения высокой четкости

• Разъем VGA и линейный аудиовход

• Выход для подключения наушников

• Возможность прослушивания аудиосигнала, поступающего с ТВ-тюнера и любого из аудиовходов

• Регулировка тембра, баланса акустической системы и выбор предустановленных вариантов настроек звука

Режим телевизора

• Автоматическая, ручная, точная настройки и память на 100 телевизионных каналов

• Регулировка яркости, контрастности, насыщенности, четкости и выбор предустановленных
режимов настроек изображения

• Регулировка тембра, баланса акустической системы и выбор предустановленных режимов настроек
звука

Режим монитора персонального компьютера

• Широкий диапазон поддерживаемых разрешений

• Регулировка уровня красного, зеленого и синего цветов и выбор предустановленных вариантов
цветовой температуры

Воспроизведение лазерных дисков

• Воспроизведение цифрового видео в форматах DVD-Video, Super VСD, VСD

• Поддержка стандарта MPEG-4

• Воспроизведение музыкальных композиций в форматах CD-DA, HDCD, MP3 и WMA

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

• Поддержка носителей: CD-R/CD-RW, DVD-R/DVD-RW, DVD+R/DVD+RW

• Адаптированные для России, стран Балтии и СНГ экранное меню, поддержка названий файлов,

ID3-тэгов и CD-Text, упрощающие работу пользователя

• Функция «Q-Play», позволяющая начать воспроизведение, пропустив «неперематываемые» рекламные блоки

• Функция «Браузер», отображающая информацию о режимах воспроизведения

• Автоматическая защита телевизионного экрана

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 100–240 В) и защита от короткого замыкания

Комплектация

ЖК-телевизор со встроенным DVD-плеером 1 шт.
Пульт дистанционного управления 1 шт.
Батарея ААА 2 шт.
Подставка 1 шт.
Комплект крепежа для установки подставки 1 компл.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.

* Для модели LED1952SI
** Для модели LED2252HD
*** Для модели LED2452HD

ВВЕДЕНИЕ

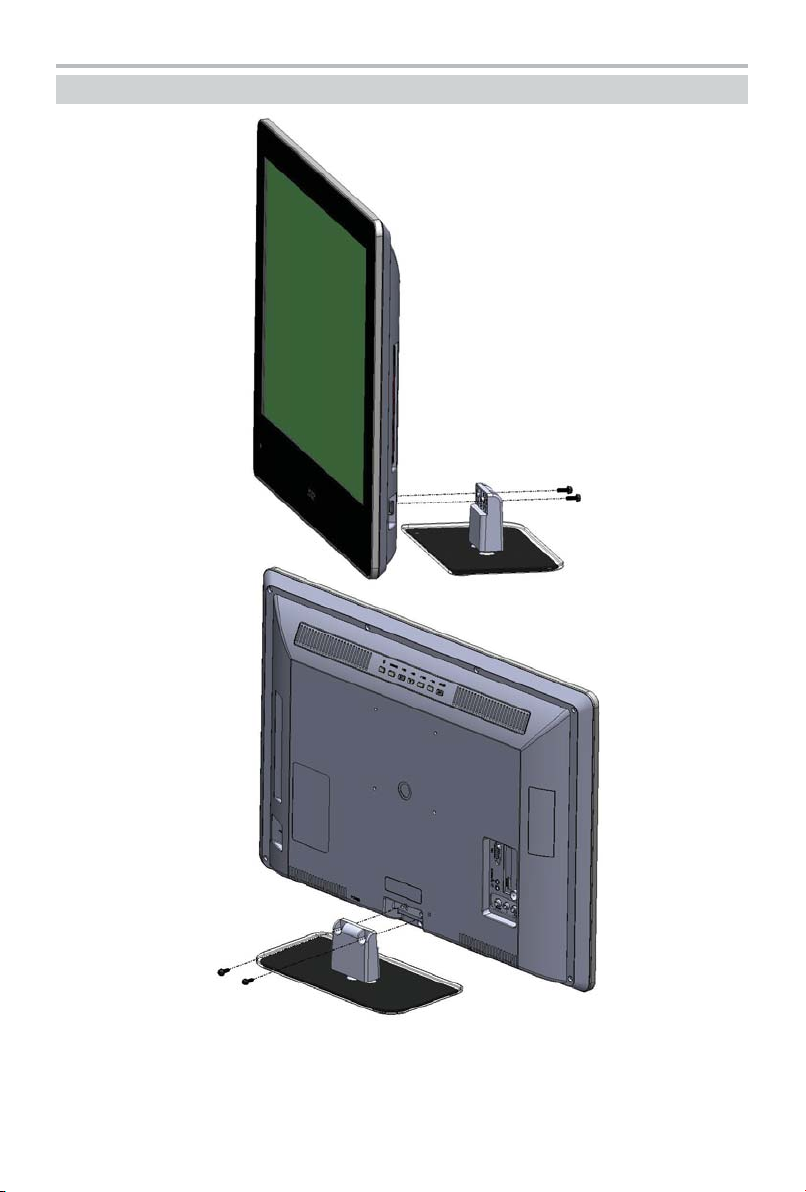

Установка

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью кронштейнов стандарта VESA.

• Длина винтов для крепления кронштейна к ТВ не должна превышать 10 мм.

3

РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ

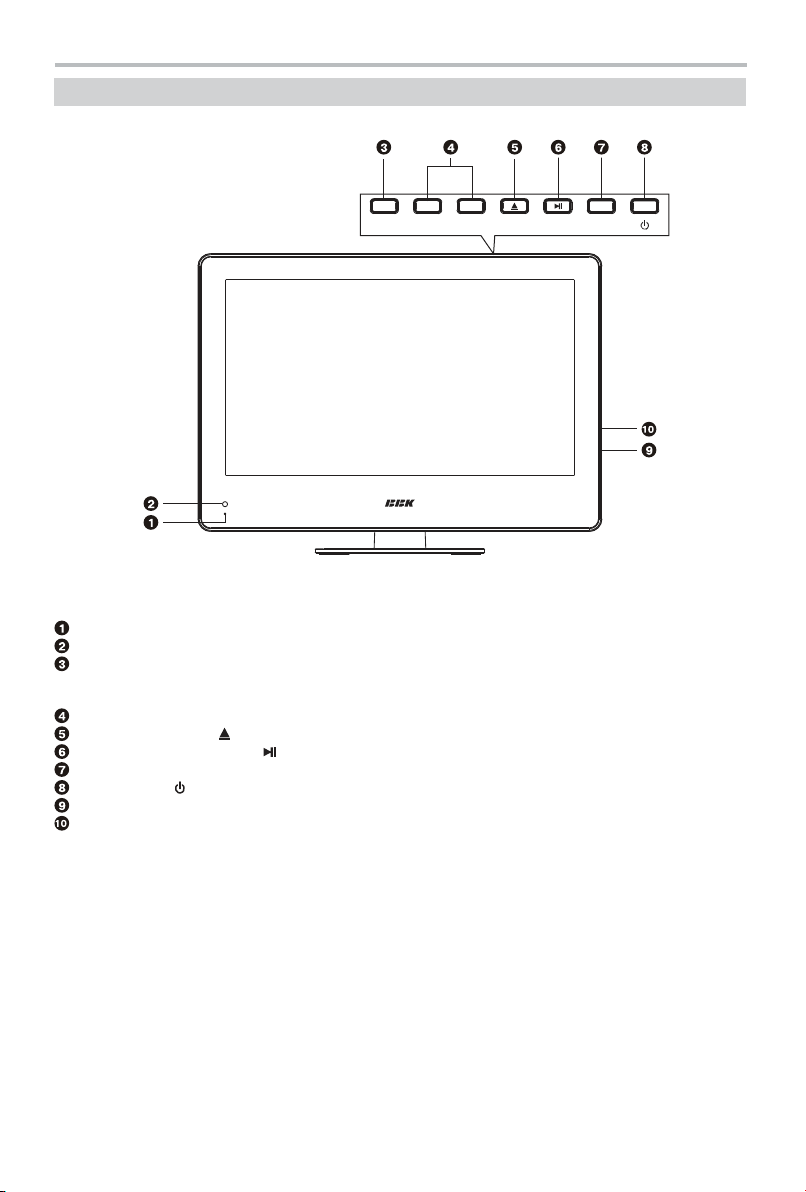

Общий вид панелей управления и индикации

AQT

VOL- VOL+ CH- CH+ SOURCE

SETUP

Индикатор питания
Датчик инфракрасного излучения пульта ДУ
Клавиша SETUP/AQT
Нажмите и удерживайте (более 3 сек.) клавишу AQT
для запуска функции автоматического поиска каналов
Клавиша VOL +/­Клавиша CH- /EJECT
Клавиша CH+ /PLAY/PAUSE
Клавиша SOURCE
Клавиша выкл.
USB2.0-порт
Слот для лазерного диска

4

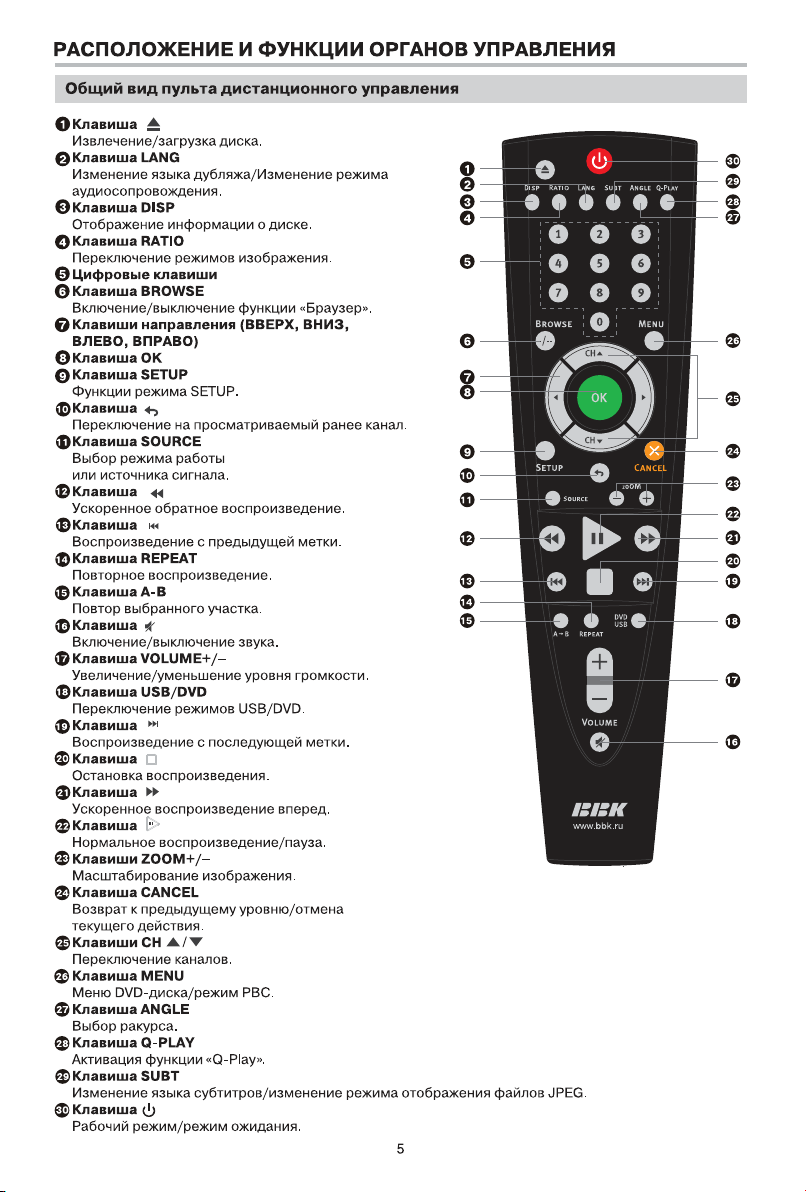

TV/DVD/USB

РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ

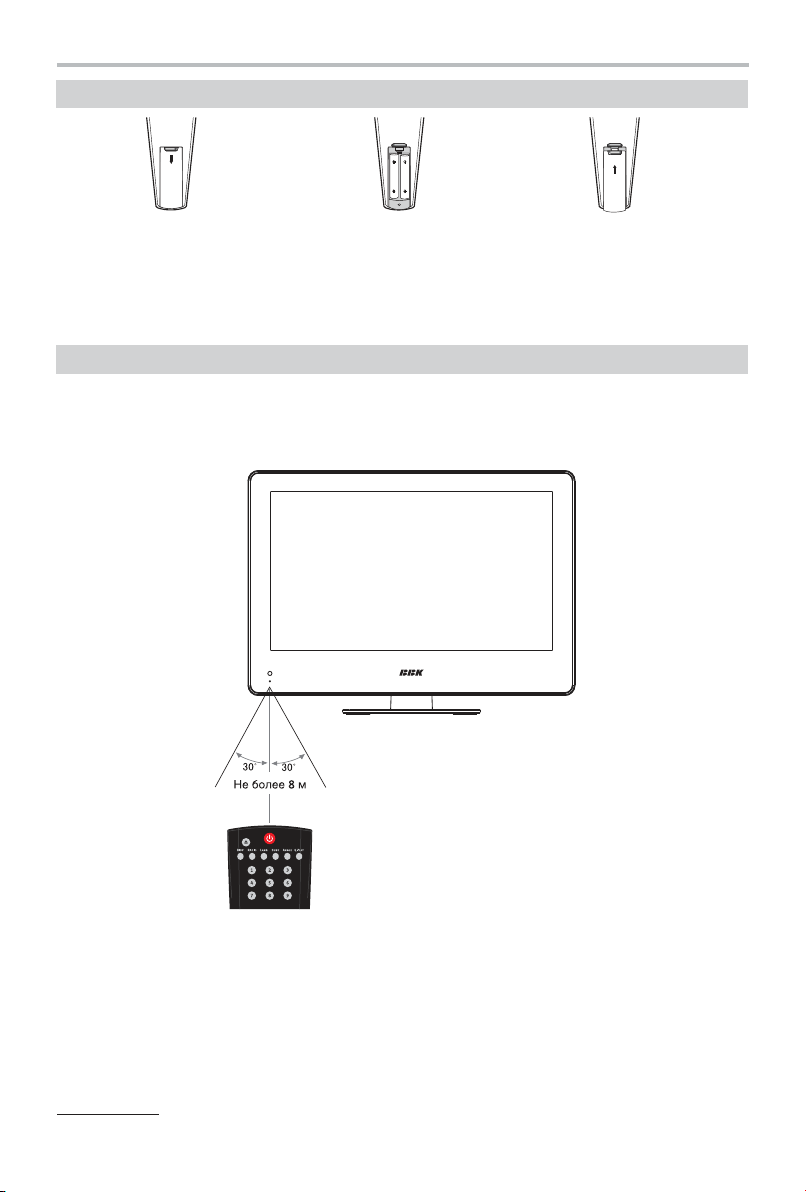

Установка батареек в пульт дистанционного управления

+

-

1. Откройте крышку
на задней поверхности
пульта дистанционного
управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

-

+

3. Закройте крышку.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели не превышает
30 градусов и расстояние до устройства не превышает 8 метров.

Общий вид передней панели*

Предостережения

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели устройства.

• Своевременно заменяйте батарейку в пульте дистанционного управления.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

• Внешний вид устройства может незначительно отличаться от серийной модели.

* На рисунке схематично изображена передняя панель модели LED1952SI

6

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.

Расположение и назначение коммутационных интерфейсов

SETUP

CH-

VOL+

SOURCE

VOL-

CH+

Label sideDo not use 8 mm discs.

AQT

VGA

RF IN

HDMI IN

PC AUDIO IN

VGA

PC AUDIO IN

HDMI IN

RF IN

Разъем VGA

Разъем для подключения к компьютеру.

Разъем PC/AUDIO IN

Предназначен для подключения внешнего
источника аудиосигнала.

Разъем

Разъем для подключения наушников.

Разъем Video

Композитный видеовход

Разъем ANT

Разъем для подключения антенного кабеля 75 Ом
(сигнал эфирной антенны или кабельного
телевидения).

Разъем HDMI

Интерфейс для передачи сигнала высокой
четкости.

USB2.0-порт
Стереофонический аудиовход

Включение

Внимание: Подключайтесь только к электросетям с необходимыми для данного блока питания

параметрами.

• Включите вилку сетевого кабеля в розетку сети электропитания.

• Переведите устройство в рабочий режим нажатием на клавишу STANDBY. Подсветка индикатора
электропитания изменится на зеленую.

Внимание: отключайте устройство от сети электропитания, если не собираетесь пользоваться
им длительное время.

Выбор режима работы

Для выбора режима работы или необходимого видеовхода нажмите
клавишу SOURCE. На экране отобразится меню выбора режима работы:

TV – просмотр телепрограмм
DVD – воспроизведение лазерных дисков
AV - композитный видеовход
HDMI – видеовход HDMI
VGA – VGA видеовход

При помощи клавиш CH на пульте дистанционного управления или клавиш +СН– на верхней панели
устройства выберите необходимый видеовход или режим работы. Подтвердите выбор нажатием
клавиши OK на пульте дистанционного управления или нажатием клавиш +VOL– на верхней панели
устройства.

TV

DVD

AV

HDMI

VGA

7

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

Внимание!

Перед подключением убедитесь, что все устройства выключены.

Подключение к видеомагнитофону и к персональному
компьютеру

VGA

RF IN

HDMI IN

PC AUDIO IN

Персональный компьютер

Подключение наушников и антенного кабеля

VGA

PC AUDIO IN

8

HDMI IN

Video

Audio

HDMI

Видеомагнитофон

RF IN

ТВ-антенна

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

Краткая информация о HDMI

Разъем HDMI можно назвать уменьшенным аналогом разъема DVI. Интерфейс HDMI предназначен
для передачи широкополосного цифрового видеосигнала с различной степенью разрешения –
от стандартного разрешения DVD-фильмов в 480 или 576 строк до разрешения в 1080 строк,
соответствующего стандарту HDTV, а также по кабелю HDMI может передаваться цифровой
аудиосигнал в формате 16 бит, 8 каналов. Применение подобного вида коммутации актуально
при работе с цифровыми устройствами – игровыми приставками, DVD-плеерами и т. п.

Информация на DVD-дисках представлена в цифровом виде, при преобразовании ее в аналоговый вид
(необходимый для работы большинства телевизоров) неизбежно возникают некоторые искажения.
Подобный процесс происходит и в цифровом устройстве отображения при преобразовании
аналогового сигнала в цифровой. Использование интерфейса HDMI позволяет избежать аналогичных
промежуточных цифроаналоговых преобразований и передать на устройство видеосигнал и
аудиосигнал сразу в цифровом виде.

Стандартом DVI (относится и к HDMI) предусмотрена система HDCP (High-bandwidth Digital Content
Protection) – высокоэффективная защита от несанкционированного копирования передаваемого
контента, основанная на кодировании информации.

Подключение к цифровому устройству (игровая приставка, DVD-плеер и т.п.)

Предостережение

Перед началом подключения ЖК-телевизора к другому оборудованию убедитесь, что электричество
отключено.

Цифровое устройство

HDMI−кабель

HDMI IN

HDMI OUT

Для приема изображения высокого разрешения используйте разъем HDMI для подключения
к телевизору. Использовать дополнительный аудиокабель не нужно.

ПРИМЕЧАНИЯ

• При подключении по интерфейсам HDMI/DVI разрешение ЖК-телевизора устанавливается

автоматически.

• Устройства, оснащенные DVI-видеовыходом, не передают аудиосигнал по интерфейсу DVI.

• Если устройство оснащено интерфейсом HDMI, подключение осуществляется с помощью

HDMI-кабеля. HDMI позволяет передавать аудио- и видеосигналы по одному кабелю.

• Если устройство оснащено DVI-видеовыходом, подключение к разъему HDMI осуществляется

при помощи переходника HDMI-DVI (не поставляется в комплекте).

9

РЕЖИМ ТЕЛЕВИЗОРА

Данное устройство обеспечивает прием эфирных и кабельных аналоговых телепередач, запоминание
до 100 телевизионных каналов и позволяет осуществлять автоматический, ручной и точный поиск
телевизионных каналов. Встроенный тюнер поддерживает воспроизведение стереозвука,
передаваемого в системе NICAM.

Переключение настроенных каналов

• Последовательное переключение настроенных каналов осуществляется нажатием клавиш +СH–
на верхней панели устройства или на пульте дистанционного управления.

• При помощи цифровых клавиш вы можете ввести номер желаемого канала.

• Возврат к предыдущему просматриваемому каналу осуществляется нажатием клавиш .

Выбор предустановленных настроек изображения

Данное устройство позволяет выбрать одну из предустановленных настроек, в зависимости от
характера изображения: ПОЛЬЗОВАТЕЛЬ, СТАНДАРТНЫЙ,
ДИНАМИЧНЫЙ, МЯГКИЙ.

Вы можете задать желаемые параметры изображения для настройки ПОЛЬЗОВАТЕЛЬ в меню устройства.
Подробнее эта операция описана на странице 11.

Выбор предустановленных настроек звука

Данное устройство позволяет выбрать одну из предустановленных настроек, в зависимости от
характера звучания: ПОЛЬЗОВАТЕЛЬ, МУЗЫКА, ФИЛЬМ и НОВОСТИ.

Вы можете задать желаемые параметры звука для настройки ПОЛЬЗОВАТЕЛЬ в меню устройства.
Подробнее эта операция описана на странице 11.

ПОЛЬЗОВАТЕЛЬ СТАНДАРТНЫЙ

МЯГКИЙ

ПОЛЬЗОВАТЕЛЬ МУЗЫКА

НОВОСТИ ФИЛЬМ

ДИНАМИЧНЫЙ

Выбор типа звукового сопровождения

В сигналах некоторых телевизионных каналов включено стереофоническое звуковое сопровождение,
передаваемое в системе NICAM. Последовательным нажатием клавиши LANG вы можете выбрать
желаемое звуковое сопровождение.

Настройки в режиме просмотра телепрограмм

Для настройки параметров просмотра телевизионных программ
в режиме TV нажмите клавишу SETUP на пульте дистанционного
управления. На экране отобразится меню настроек:

Для перемещения по меню используйте клавиши / на пульте
дистанционного управления или клавиши +СН– на верхней панели
устройства. Для выбора необходимого параметра используйте
клавиши / на пульте дистанционного управления или клавиши
+VOL– на верхней панели устройства. При необходимости подтвердите
выбор нажатием клавиши OK. Для выхода из меню нажмите один или несколько раз
клавишу SETUP на пульте дистанционного управления.

10



ЯРКОСТЬ

КОНТРАСТНОСТЬ

НАСЫЩЕННОСТЬ

ОТТЕНОК

ДИНАМИЧНЫЙ

SETUP

ВВОДВЫБОР ВОЗВРАТ

50

40

50

50

РЕЖИМ ТЕЛЕВИЗОРА

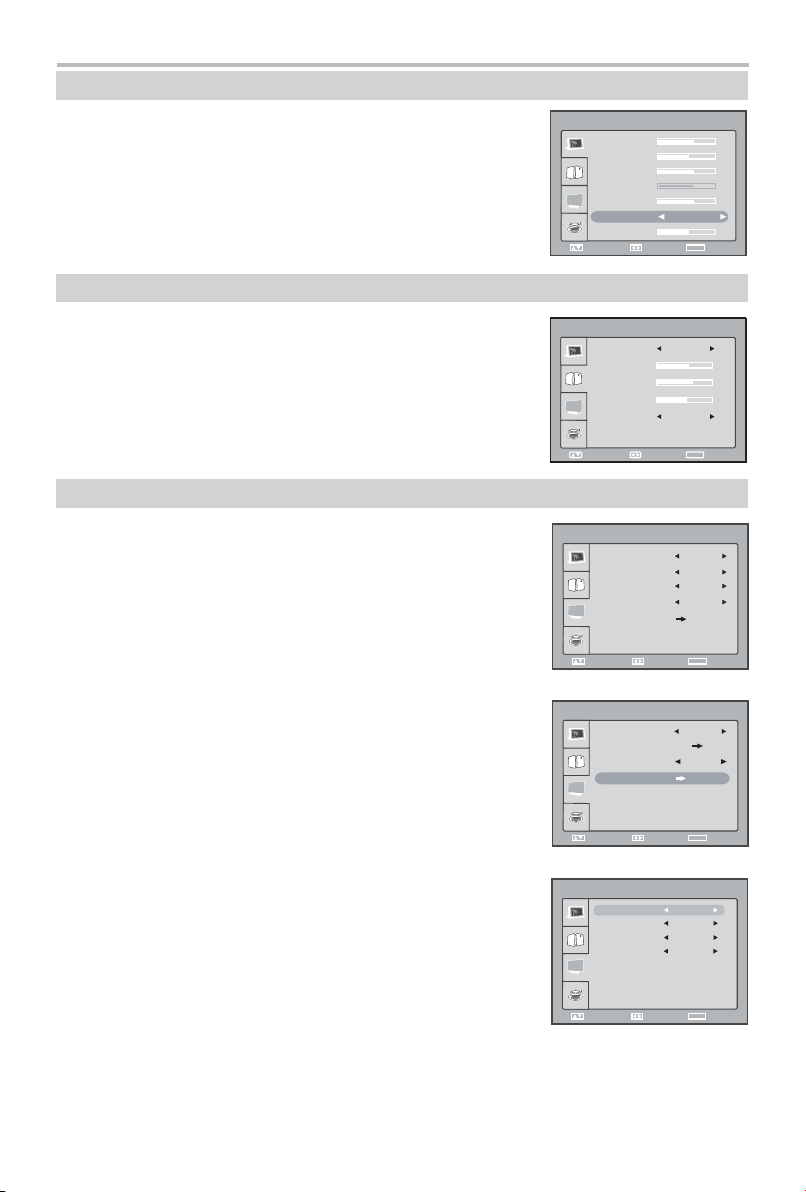

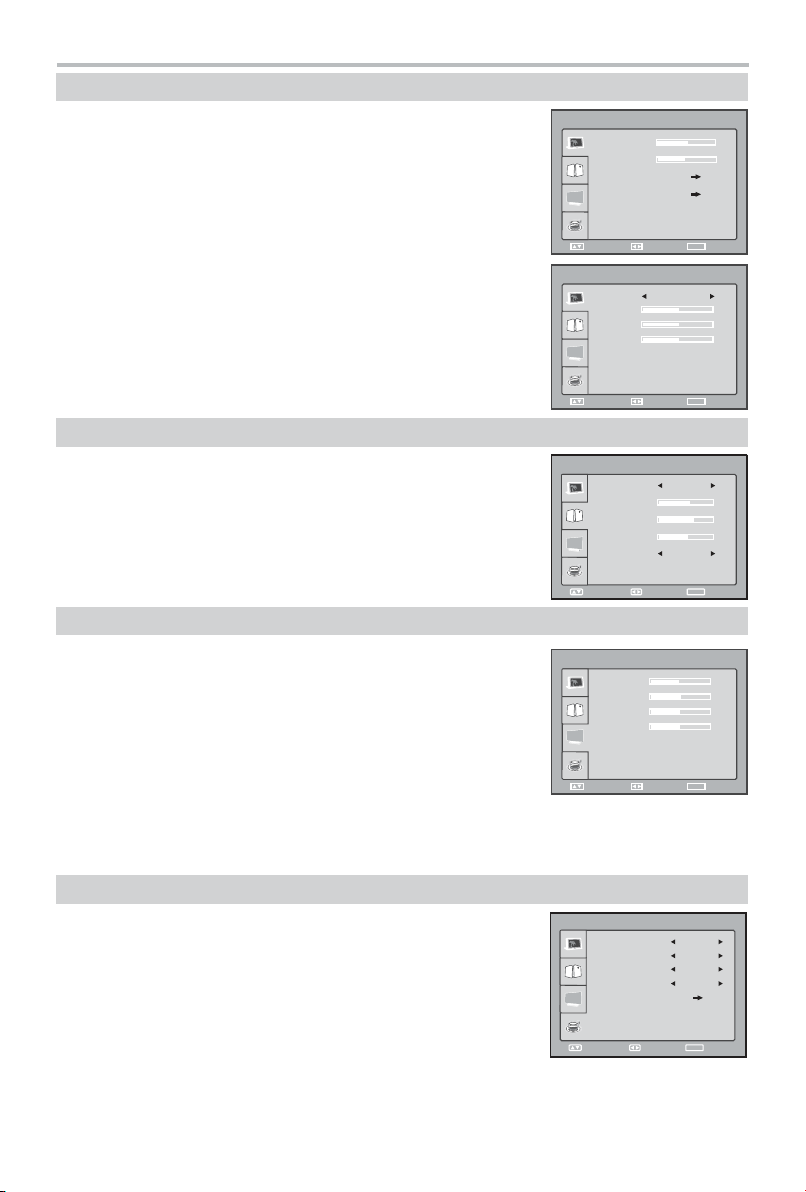

Настройки изображения

В разделе ИЗОБРАЖЕНИЕ вы можете установить значение
параметров ЯРКОСТЬ, КОНТРАСТНОСТЬ, НАСЫЩЕННОСТЬ, ОТТЕНОК,
ЧЕТКОСТЬ и ЦВЕТОВАЯ ТЕМПЕРАТУРА и ШУМОПОДАВЛЕНИЕ
для предустановленной настройки ПОЛЬЗОВАТЕЛЬ.

ПРИМЕЧАНИЕ

• Настройка ОТТЕНОК в режиме просмотра телепрограмм неактивна.

Настройки звука

В разделе ЗВУК вы можете установить значение параметров
БАЛАНС, НИЗКИЕ, ВЫСОКИЕ и NICAM.

ВНИМАНИЕ! Просмотр телепередач рекомендуется проводить при
положении регулятора громкости телевизора не более 1/2 от
максимального уровня. Длительное прослушивание на более высоком
уровне громкости может привести к ухудшению слуха.

Настройка телеканалов


ЯРКОСТЬ

КОНТРАСТНОСТЬ

НАСЫЩЕННОСТЬ

ОТТЕНОК

ЧЕТКОСТЬ

ЦВЕТОВ. ТЕМП. НОРМАЛЬНЫЙ

ШУМОПОДАВЛЕНИЕ

ЗВУК

ЗВУК

БАЛАНС

НИЗКИЕ

ВЫСОКИЕ

NICAM

SETUP

ВВОДВЫБОР ВОЗВРАТ

ПОЛЬЗОВАТЕЛЬ

МОНО

SETUP

ВВОДВЫБОР ВОЗВРАТ

50

50

70

50

70

50

40

50

34

В разделе ТВ УСТАНОВКИ вы можете выбрать параметры КАНАЛ,
СИСТЕМА ЦВЕТА, СИСТЕМА ЗВУКА, ТОЧНАЯ НАСТРОЙКА, АВТОПОИСК,
РУЧНОЙ ПОИСК, РЕДАКТИРОВАНИЕ и ПЕРЕИМЕНОВАНИЕ.

• Параметр КАНАЛ определяет, для какого из ранее найденных каналов
будут производиться корректировки.

• Параметр СИСТЕМА ЦВЕТА определяет тип принимаемого
телевизионного сигнала в зависимости от его системы цветности.
Возможные значения: PAL, SECAM или АВТО. Мы рекомендуем
установить для данного параметра значение АВТО.

• Параметр СИСТЕМА ЗВУКА определяет тип принимаемого
телевизионного сигнала в зависимости от его системы звука.
Возможные значения: B/G, D/K и I.

• Параметр ТОЧНАЯ НАСТРОЙКА позволяет произвести точную
настройку частоты выбранного канала, при этом на экране
отображается текущая частота.

• Параметр АВТОПОИСК позволяет произвести автоматическое
сканирование всего телевизионного диапазона с запоминанием всех
найденных телевизионных станций. Воспользуйтесь данной функцией
при первой настройке устройства или при подключении его к новой
телевизионной сети.

• Параметр РУЧНОЙ ПОИСК позволяет изменить настройку выбранного
канала. При активации данной функции устройство начнет
сканирование до нахождения нового устойчивого сигнала.

• Параметр РЕДАКТИРОВАНИЕ позволяет выбрать, пропустить и
поменять текущий канал.

• Параметр КАНАЛ позволяет выбрать текущий канал.

• Параметр УДАЛЕНИЕ позволяет пропустить текущий канал.

• При нажатии клавиши +CH- пропущенный канал будет
недоступен.

• Параметр ЗАМЕНИТЬ позволяет ввести/выбрать номер канала,
который вы хотите поменять с текущим каналом.

• Параметр ПЕРЕМЕСТИТЬ позволяет переместить текущий канал
на выбранный номер канала

• Параметр СОХРАНИТЬ позволяет подтвердить смену каналов.

• Параметр ПЕРЕИМЕНОВАНИЕ позволяет задать название канала.

ТВ УСТАНОВКИ

КАНАЛ

СИСТЕМА ЦВЕТА

СИСТЕМА ЗВУКА

ТОЧНАЯ НАСТР.

АВТОПОИСК

ВВОДВЫБОР ВОЗВРАТ

ТВ УСТАНОВКИ

ТОЧНАЯ НАСТР.

АВТОПОИСК

РУЧНОЙ ПОИСК

РЕДАКТИРОВАНИЕ

ВВОДВЫБОР ВОЗВРАТ

РЕДАКТИРОВАНИЕ КАНАЛА

КАНАЛ

ПРОПУСТИТЬ

ОБМЕНЯТЬ

ПЕРЕМЕСТИТЬ

СОХРАНИТЬ

ВВОДВЫБОР ВОЗВРАТ

АВТО

40.00 MHz

SETUP

40.00 MHz

SETUP

6

НЕТ

--

--

?

SETUP

1

1

11

РЕЖИМ ТЕЛЕВИЗОРА

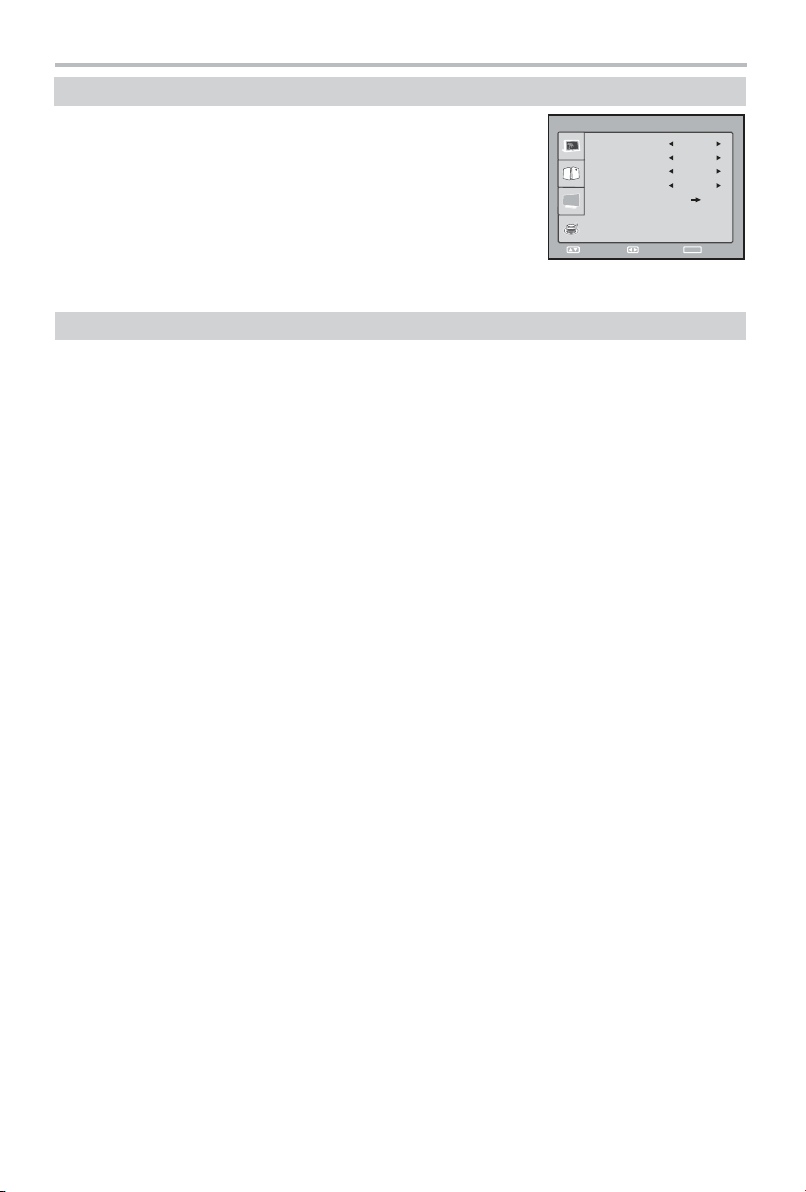

Функции

В разделе ФУНКЦИИ вы можете настроить параметры вывода
информации на экран телевизора.

• Параметр ЯЗЫК определяет язык меню.
Возможные значения: РУССКИЙ и ENGLISH.

• Параметр ПРОЗРАЧНОСТЬ определяет уровень прозрачности меню.
Возможные значения: УРОВЕНЬ 1, УРОВЕНЬ 2, УРОВЕНЬ 3, УРОВЕНЬ 4,
УРОВЕНЬ 5, УРОВЕНЬ 6, ВЫКЛ.

• Параметр ТАЙМЕР СНА позволяет установить таймер сна или отключить его.

• Параметр ФОРМАТ ЭКРАНА позволяет установить соотношение
сторон изображения.

• Параметр СБРОС обеспечивает переход к заводским настройкам устройства.

Настройки в режиме просмотра внешнего видеосигнала

Для настройки параметров в режиме просмотра внешнего видеосигнала нажмите клавишу SETUP на
пульте дистанционного управления. На экране отобразится меню настроек.

• При отображении видеосигнала, поступающего с внешнего источника, меню настроек
соответствует описанному на странице 11.

ПРИМЕЧАНИЕ

• В режиме воспроизведения внешнего видеосигнала пункт TВ УСТАНОВКИ недоступен.

ФУНКЦИИ

ЯЗЫК

ПРОЗРАЧНОСТЬ

ТАЙМЕР СНА

ФОРМАТ ЭКРАНА

СБРОС

ВЫБРАТЬ ВВОД ВОЗВРАТ

РУССКИЙ

ВЫКЛ.

ВЫКЛ.

16:9

SETUP

12

РЕЖИМ МОНИТОРА ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА

Настройки изображения

В разделе ИЗОБРАЖЕНИЕ вы можете скорректировать параметры
ЯРКОСТЬ, КОНТРАСТНОСТЬ и ЦВЕТОВАЯ ТЕМПЕРАТУРА,
а также активизировать режим АВТОНАСТРОЙКА.

• При выборе параметра ЦВЕТОВАЯ ТЕМПЕРАТУРА на экране
отобразится специализированное меню настройки цветовой
температуры:

• Параметр ЦВЕТН. позволяет выбрать одну из возможных
предустановленных настроек: НОРМАЛЬНАЯ, ТЕПЛАЯ,
ХОЛОДНАЯ или ПОЛЬЗОВАТЕЛЬ.

• Параметры КРАСНЫЙ, ЗЕЛЕНЫЙ и СИНИЙ обеспечивают установку
соотношения основных цветов для предустановки ПОЛЬЗОВАТЕЛЬ.

• Используйте режим АВТОНАСТРОЙКА для автоматической настройки
параметров изображения.

ПРИМЕЧАНИЕ

• В процессе автонастройки сигнал, поступающий с видеокарты
персонального компьютера, может отображаться некорректно.

Настройки звука

В разделе ЗВУК вы можете установить значение параметров ЗВУК,
БАЛАНС, НИЗКИЕ, ВЫСОКИЕ и NICAM для предустановленной
настройки ПОЛЬЗОВАТЕЛЬ.

Установки экрана

В разделе УСТАНОВКИ ЭКРАНА вы можете скорректировать
характеристики аналогового VGA сигнала, в случае если они отличаются
от оптимальных, что может привести к искажениям изображения.

• В случае необходимости при помощи параметра ФАЗА произведите
корректировку фазы сигнала до достижения наилучшего качества
изображения.

• В случае необходимости при помощи параметра ЧАСТОТА
произведите корректировку частоты сигнала до достижения
наилучшего качества изображения.

• При помощи параметра НDПОЛОЖЕНИЕ скорректируйте
горизонтальное положение изображения на экране.

• При помощи параметра VDПОЛОЖЕНИЕ скорректируйте вертикальное положение изображения на экране.


ЯРКОСТЬ

КОНТРАСТНОСТЬ

ЦВЕТОВАЯ ТЕМПЕРАТУРА

АВТОНАСТРОЙКА

ВЫБРАТЬ ВВОД ВОЗВРАТ

ЦВЕТОВАЯ ТЕМПЕРАТУРА

ЗВУК

УСТАНОВКИ ЭКРАНА

ПОЛЬЗОВАТЕЛЬ

ЦВЕТН.

КРАСНЫЙ

ЗЕЛЕНЫЙ

СИНИЙ

ВЫБРАТЬ ВВОД ВОЗВРАТ

ЗВУК

БАЛАНС

НИЗКИЕ

ВЫСОКИЕ

NICAM

ФАЗА

ЧАСТОТА

НDПОЛОЖЕНИЕ

VDПОЛОЖЕНИЕ

ПОЛЬЗОВАТЕЛЬ

ВВОДВЫБОР ВОЗВРАТ

ВВОДВЫБОР ВОЗВРАТ

МОНО

50

40

SETUP

50

50

50

SETUP

40

50

34

SETUP

49

50

50

50

SETUP

Функции

В разделе ФУНКЦИИ вы можете настроить параметры вывода
информации на экран телевизора.

• Параметр ЯЗЫК определяет язык меню.
Возможные значения: РУССКИЙ и ENGLISH.

• Параметр ПРОЗРАЧНОСТЬ определяет уровень прозрачности меню.
Возможные значения: УРОВЕНЬ 1, УРОВЕНЬ 2, УРОВЕНЬ 3, УРОВЕНЬ 4,
УРОВЕНЬ 5, УРОВЕНЬ 6, ВЫКЛ.

• Параметр ТАЙМЕР СНА. позволяет установить таймер сна или отключить его.

• Параметр ФОРМАТ ЭКРАНА позволяет установить соотношение

сторон изображения.

• Параметр СБРОС обеспечивает переход к заводским настройкам устройства.

13

ФУНКЦИИ

ЯЗЫК

ПРОЗРАЧНОСТЬ

ТАЙМЕР СНА

ФОРМАТ ЭКРАНА

СБРОС

ВЫБРАТЬ ВВОД ВОЗВРАТ

РУССКИЙ

ВЫКЛ.

ВЫКЛ.

16:9

SETUP

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно
расширило возможности его применения в домашних развлекательных системах. Емкость одного
DVDдиска составляет от 4,7 до 17 ГБ (один DVDдиск заменяет от 7 до 26 стандартных CDдисков).
Горизонтальное разрешение изображений в данном формате – более 500 линий. Для передачи
аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые
обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

17 ГБ

Super VCD

Цифровой

(MPEG2)

650 МБ

45 мин.

12/8 см

350

и более линий

Цифровой

(MPEG1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

Метод записи

Емкость

Время
воспроизведения

Диаметр диска

Горизонтальное
разрешение

Аудио

Качество звука

DVD VCD CD

Цифровой (MPEG2)

1 сторона

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 96 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

484 мин.

Дополнительные возможности

• Множество поддерживаемых языков
DVDдиск может содержать до 8ми языков дубляжа и 32х языков субтитров.

• Множество ракурсов камеры
Определенные сцены на DVDдиске могут быть записаны в 9ти различных ракурсах.

• Быстрый поиск необходимого фрагмента
Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая
главы (фрагменты, на которые разбит диск).

• Масштабирование изображения
Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

ПРИМЕЧАНИЕ

• Не все DVDдиски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился
на телевизоре 4:3 (без черных полос), DVDдиск должен быть записан особым образом. Тем не менее,
даже в режиме Pan & Scan возможна некоторая потеря информации.

14

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

Поддерживаемые форматы

Тип Содержание

DVD: Сжатое цифровое аудио – видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио – видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио – видео (динамическое изображение)

MPEG-4: Сжатое цифровое аудио – видео (динамическое изображение)

CD-DA: Цифровое аудио

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

OGG: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Вид сверху

Клавиша SETUP/AQT
Нажмите и удерживайте (более 3 сек) клавишу AQT
для запуска функции автоматического поиска каналов
Клавиша VOL +/­Клавиша CH- /EJECT
Клавиша CH+ /PLAY/PAUSE
Клавиша SOURCE
Клавиша выкл.
USB2.0-порт
Слот для лазерного диска

15

AQT

VOL- VOL+ CH- CH+ SOURCE

SETUP

AQT

VOL-

VOL+ CH- CH+ SOURCE

SETUP

Вид слева

Вид справа

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

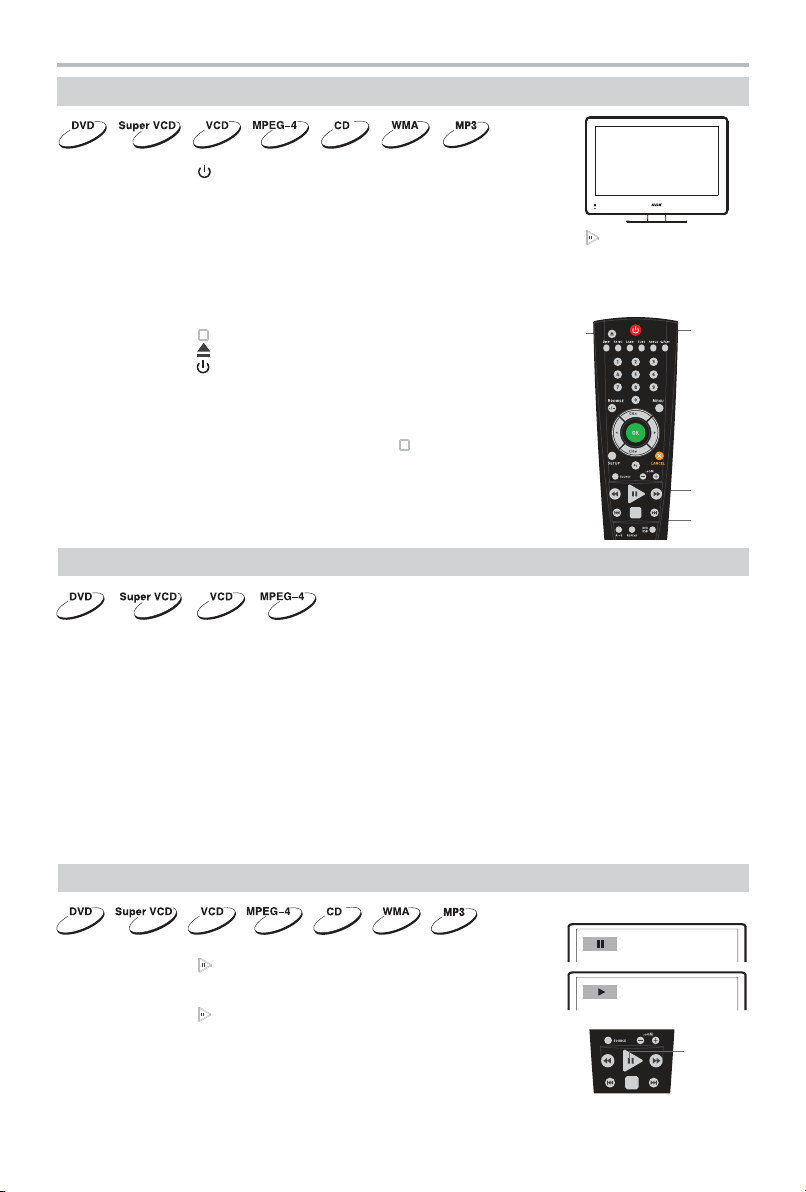

Воспроизведение дисков

1. Нажмите клавишу , чтобы включить устройство.

2. Вставьте диск лицевой стороной в сторону задней панели

ЖК-телевизора в отверстие Slot-in, как показано на рисунке.

3. В зависимости от формата диска воспроизведение может начаться

автоматически, или вам необходимо будет выбрать файл и нажать клавишу .

При проигрывании DVD-диска на экране телевизора появится меню. При проигрывании SVCD­или VCD2.0-диска на экране появится меню, и устройство перейдет в режим РВС. При проигрывании
CD-, HDCD- или VCD1.1-диска воспроизведение начнется в порядке нумерации треков.

4. Нажмите клавишу для остановки воспроизведения.

5. Нажмите клавишу , чтобы извлечь диск.

6. Нажмите клавишу , чтобы перевести плеер в режим ожидания.

ПРИМЕЧАНИЯ

• Выключите электропитание устройства, если вы не собираетесь
пользоваться им в течение длительного времени.

• При проигрывании DVD-диска нажмите клавишу дважды
для перехода в режим полной остановки воспроизведения.

Выбор системы цветности

EJECT

STANDBY

PLAY/PAUSE

STOP

Чтобы выбрать систему цветности, нажмите клавишу SETUP, войдите в настройки Изображение/
ТВ-система, выберите систему цветности устройства в соответствии с системой цветности телевизора.

1. Установите параметр Изображение/ТВ-система в положение PAL, если телевизор работает

в системе PAL.

2. Установите параметр Изображение/ТВ-система в положение NTSC, если телевизор работает

в системе NTSC.

3. Установите параметр Изображение/ТВ-система в положение Авто, чтобы выбрать режим

автоматического выбора системы, если используется мультисистемный телевизор.

ПРИМЕЧАНИЯ

• Переключение системы цветности не всегда возможно во время воспроизведения.

• Некоторые функции или весь диск могут быть воспроизведены некорректно, если выбрана неверная
система цветности. Мы рекомендуем установить систему цветности устройства в режим PAL.

Пауза/нормальное воспроизведение диска

1. Нажмите клавишу в режиме воспроизведения,

чтобы остановить воспроизведение.

2. Нажмите клавишу для нормального воспроизведения.

ПРИМЕЧАНИЯ

• Устройство переходит в режим защиты экрана, если изображение
на экране не меняется в течение приблизительно 2-х минут (в режимах
паузы, остановки, меню, отсутствия диска и т. д.).

16

PLAY/PAUSE

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

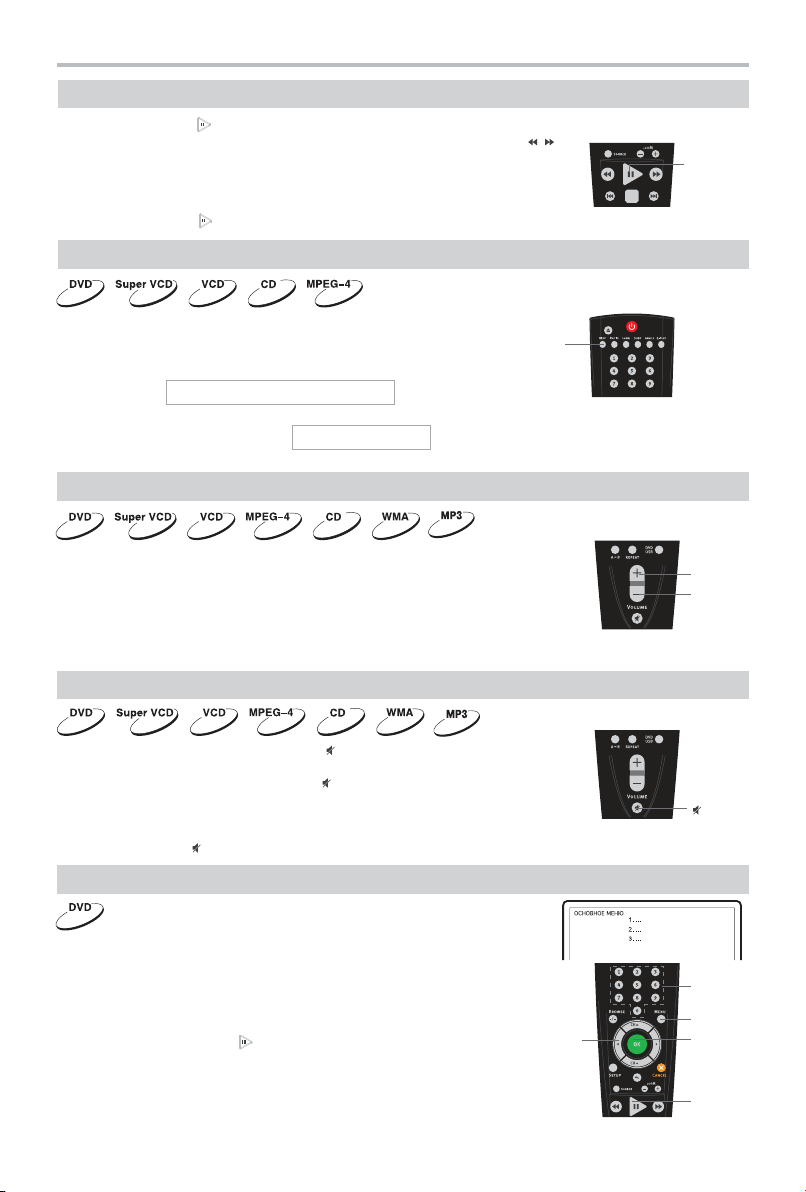

Покадровое воспроизведение

1. Нажмите клавишу в режиме воспроизведения, чтобы остановить воспроизведение.

2. Покадровое воспроизведение осуществляется с помощью клавиш / .

Каждое нажатие клавиши воспроизводит по одному кадру.

Режим покадрового воспроизведения недоступен при воспроизведении
файлов в формате MPEG4.

3. Нажмите клавишу для нормального воспроизведения.

DISPLAY

PLAY/PAUSE

Нажмите клавишу DISP.
Информация о диске появится на экране телевизора.

DVD(диск:

CD(, SVCD( или VCD(диск:

Прошло
_:__:__ Глава __ __ Раздел __:__

Прошло в треке
__:__/__:__ Трек __ из __

Регулировка уровня громкости

1. Используйте клавиши VOLUME на телевизоре, чтобы

отрегулировать звук.

2. Используйте клавиши VOLUME на пульте дистанционного

управления данного устройства

• Нажмите клавишу VOLUME+, чтобы увеличить звук.

• Нажмите клавишу VOLUME, чтобы уменьшить звук.

• Максимальное значение уровня громкости  100.

Отключение звука

1. Отключение звука. Нажмите клавишу

в режиме воспроизведения, чтобы выключить звук.

2. Включение звука. Нажмите клавишу

еще раз для включения звука.

ПРИМЕЧАНИЕ

• Нажмите клавишу , если звук отсутствует.

Меню проигрывания DVD(дисков

DISP

VOLUME+

VOLUME

Некоторые DVDдиски имеют собственное меню.

1. Нажмите клавишу MENU, чтобы отобразить меню на экране.

Произведите нужные действия в соответствии с подсказками на экране,
выбирая соответствующие пункты с помощью цифровых клавиш.

2. С помощью клавиш направления выберите нужный трек,

затем нажмите клавишу или ОК.

ПРИМЕЧАНИЕ

• Нажмите клавишу MENU, чтобы вернуться в главное меню.
Переходы между меню различаются для разных дисков.

17

CURSOR

NUMBER

MENU

OK

PLAY/PAUSE

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

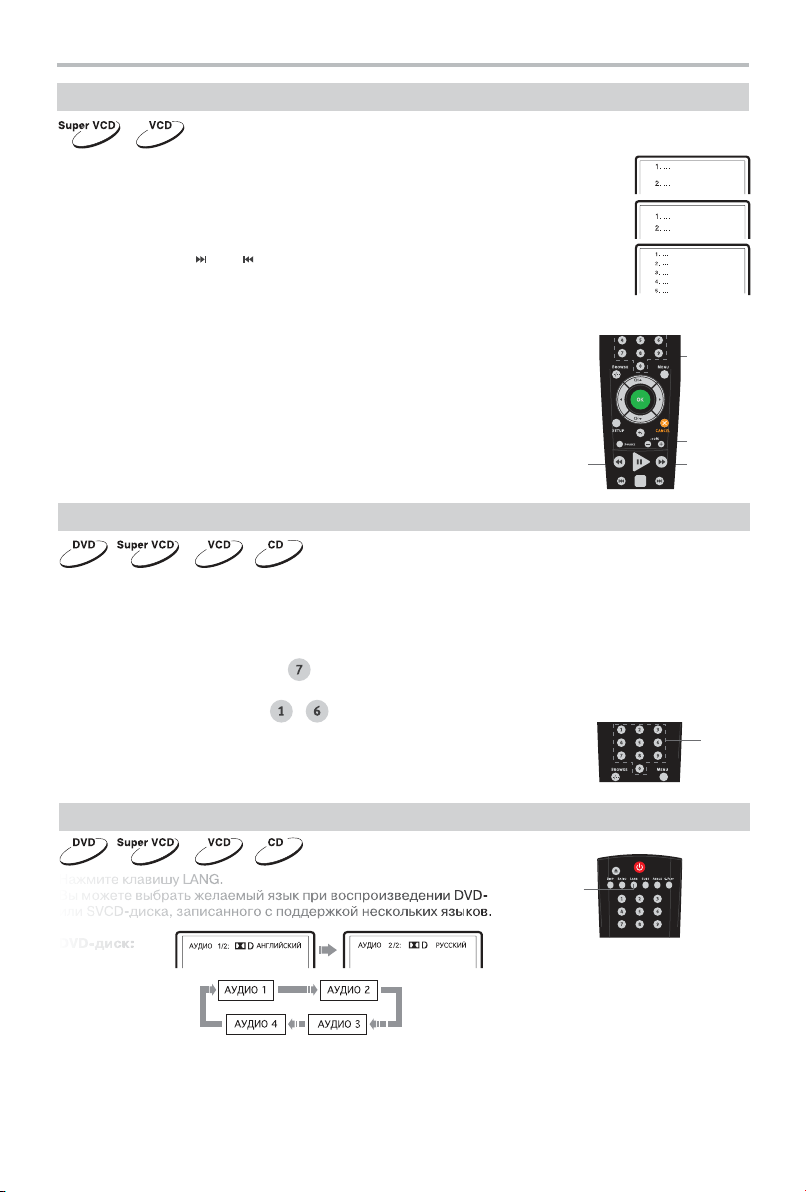

Функция РВС

Воспользуйтесь функцией РВС при воспроизведении SVCD-, VCD2.0-дисков
с функцией РВС.

1. Главное меню на экране телевизора:

Нажмите цифровую клавишу для выбора. Например, выберите главное меню 1.
Изображение на экране телевизора:

2. На экране телевизора появится подменю после входа в главное меню 1.

3. Нажмите клавишу или , чтобы перейти к нужной странице.

4. Нажмите цифровую клавишу, чтобы выбрать пункт подменю.

Например, нажмите клавишу 5, чтобы начать воспроизведение с 5-го трека.

5. Нажмите клавишу CANCEL, чтобы вернуться

в подменю. Нажмите клавишу CANCEL еще раз,
чтобы вернуться в главное меню.

6. Нажмите клавишу MENU, чтобы выключить функцию РВС

и перейти в режим нормального воспроизведения.

Непосредственный выбор раздела или трека с помощью цифровых клавиш

1. Вставьте диск, после того как DVD-плеер начнет чтение, нажмите цифровую клавишу, чтобы выбрать
раздел или трек. Переход между выбором раздела или трека осуществляется с помощью клавиш
ВЛЕВО и ВПРАВО.

2. Для выбора номера раздела или трека наберите с помощью цифровых клавиш однозначное или
двузначное число.
Например, выберите трек 7:

Например, выберите трек 16:

ПРИМЕЧАНИЯ

• При воспроизведении VCD- или VCD2.0-дисков эта функция доступна

только при выключенном режиме РВС. Если режим РВС включен,
для выбора трека войдите в главное меню диска нажатием клавиши CANCEL.

7

1 + 6

NUMBER

PLAY/PAUSE

NEXTPREV

NUMBER

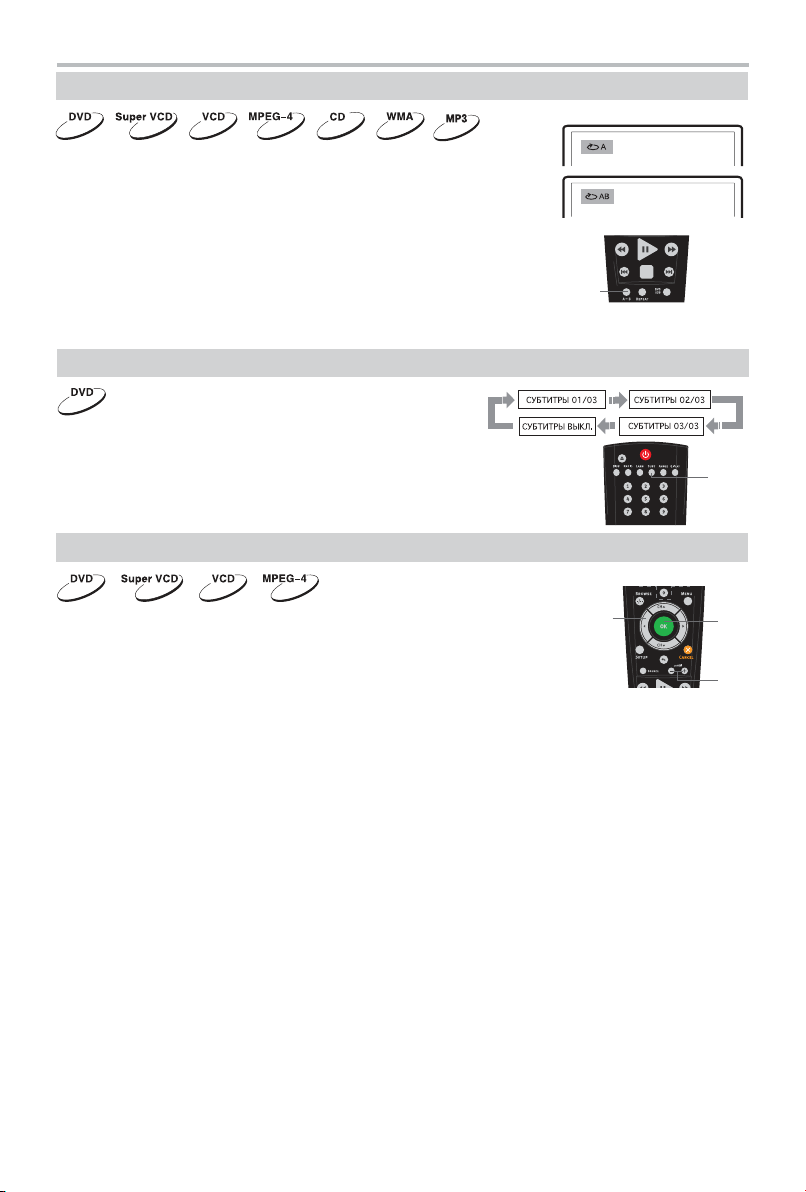

Выбор языка/аудиоканала

Нажмите клавишу LANG.
Вы можете выбрать желаемый язык при воспроизведении DVD­или SVCD-диска, записанного с поддержкой нескольких языков.

DVD-диск:

SVCD-диск:

Дубляж некоторых VCD- и SVCD-дисков выделяется в отдельный звуковой канал, что дает возможность
при воспроизведении таких дисков выбирать звуковое сопровождение на языке, который вы
предпочитаете в моно- или стереорежиме.

18

LANG

ПРИМЕЧАНИЕ

• Реальная скорость перемотки некоторых MPEG-4-дисков может не всегда соответствовать
коэффициенту перемотки

19

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

Повтор выбранного фрагмента

1. Во время нормального воспроизведения нажмите клавишу А-В,
чтобы выбрать точку А (начало выбираемого участка).
Информация на экране:

2. Повторным нажатием клавиши А-В выберите точку В
(конец выбираемого участка). Информация на экране:

DVD-плеер автоматически вернется к точке А, чтобы повторно
воспроизвести выбранный фрагмент (А-В).

3. Нажмите клавишу А-В еще раз, чтобы перейти
в режим нормального воспроизведения.

ПРИМЕЧАНИЯ

• Эта функция недоступна для некоторых дисков.

• Фрагмент может быть выбран только в пределах одного трека в режиме РВС.

Выбор субтитров

Нажмите клавишу SUBT. При воспроизведении DVD-дисков,
записанных с субтитрами на разных языках, вы можете выбрать
язык субтитров. Каждое нажатие клавиши SUBT изменяет язык
субтитров, как показано на рисунке:

Количество доступных языков может достигать 32 для DVD-дисков,
но при этом оно зависит от записи конкретного диска.

Увеличение/уменьшение изображения

A-B

SUBT

1. В режиме воспроизведения нажмите клавишу ZOOM+.
Изображение на экране телевизора:
Изображение увеличено в 1.2 раза.

2. При нажатии на клавишу ZOOM- будет осуществляться возврат
на предыдущий уровень масштабирования.

20

CURSOR

OK

ZOOM

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

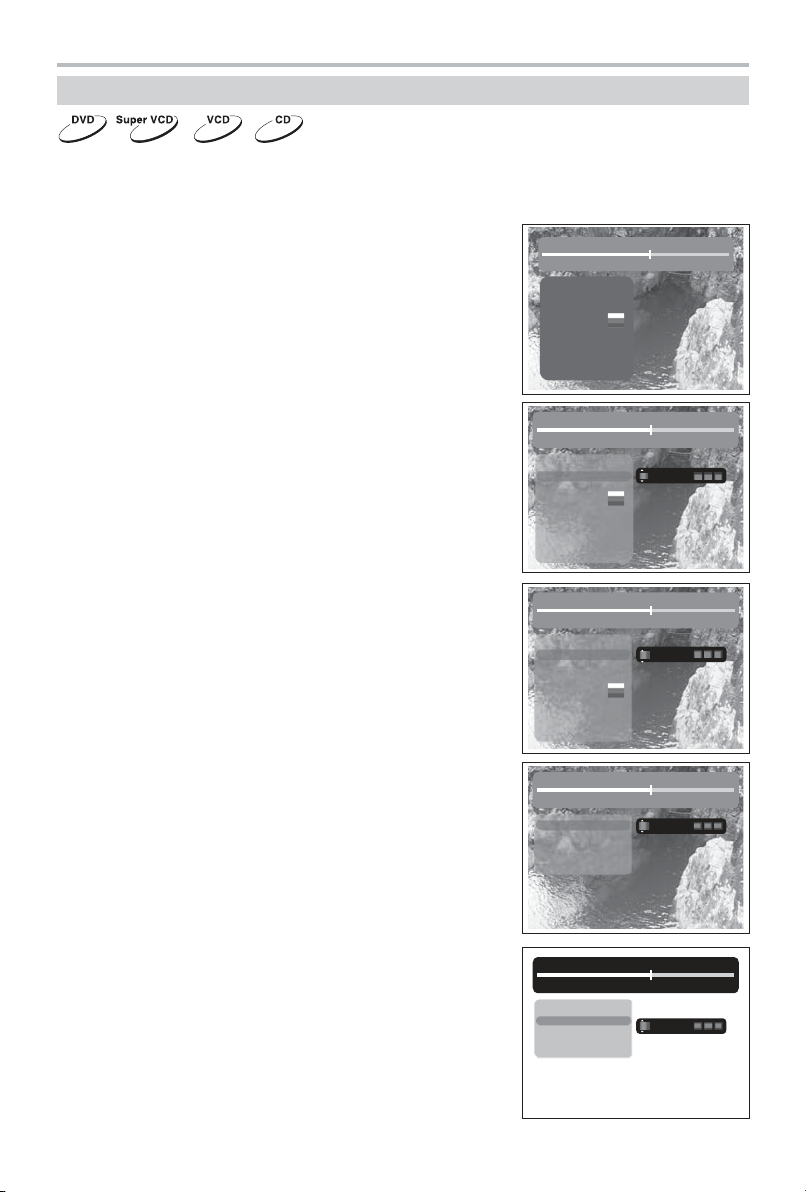

Браузер треков

Данный интерфейс позволяет получить одновременный доступ к таким функциям и информации,
как раздел, эпизод, дубляж, субтитры, ракурс, масштаб, повторное воспроизведение и отображение
времени.

DVDдиск:

Нажмите клавишу BROWSE на пульте ДУ.
Изображение на экране:

00:01:33

Раздел 2 из 9
Эпизод 2 из 5

Язык
Субтитры Выкл.
Ракурс 1 из 4
Масштаб 100%
Повтор Выкл.

01 из 05

00:22:23

С помощью клавиш направления (ВВЕРХ и ВНИЗ) выберите
необходимый пункт. Например, выберите пункт Эпизод,
нажмите OK для подтверждения.
Введите номер эпизода с помощью цифровых клавиш.
Например, нажмите 0 и 2, DVD?плеер начнет воспроизведение
со второго эпизода.
Номер вводимого раздела не должен превышать количества
эпизодов.

SVCDдиск:

Нажмите клавишу BROWSE на пульте ДУ.
Изображение на экране:

VCDдиск:

Нажмите клавишу BROWSE на пульте ДУ.
Изображение на экране:

CDдиск:

Нажмите клавишу BROWSE на пульте ДУ.
Изображение на экране:

Чтобы отключить функцию «Браузера», нажмите клавишу BROWSE.

ПРИМЕЧАНИЕ

• Выбор параметров можно осуществлять только в режиме

воспроизведения.

01 из 05

00:01:33 00:22:23

Раздел 2 из 9
Эпизод 2 из 5

Язык
Субтитры Выкл.
Ракурс 1 из 4
Масштаб 100%
Повтор Выкл.

00:01:33 00:22:23

Раздел 2 из 9
Эпизод 2 из 5

Язык

Масштаб 100%
Повтор Выкл.

00:01:33 00:22:23

Эпизод 2 из 5

Масштаб 100%
Повтор Выкл.

00:01:33 00:22:23

Трек 2 из 13

Повтор Выкл.

02 из 05

02 из 05

02 из 05

02 из 13

00:00:14

01 из 05

00:00:14

01 из 05

00:00:14

02 из 12

00:00:14

21

ВОСПРОИЗВЕДЕНИЕ

Воспроизведение MP3-, WMA-, JPEG-, MPEG-4-файлов

MP3 – это международный стандарт сжатия аудиоданных, позволяющий сжимать аудиосигнал в 12 раз.

При использовании формата MP3 на одном CD-диске может храниться более 600 минут музыки
(более 170 песен). При этом качество звука MP3-диска практически соответствует качеству
аудио CD-диска.
WMA (Windows Media Audio) – лицензируемый формат файла, разработанный компанией
Microsoft для хранения и трансляции аудиоинформации. Формат WMA может быть выбран при
копировании аудиодиска на персональном компьютере. Большинство портативных
аудиопроигрывателей поддерживает формат WMA наряду с MP3, а в последних версиях данного
формата предусмотрено кодирование без потери качества (англ. lossless), многоканальное
кодирование объемного звука и кодирование голоса.
JPEG (Joint Photographic Expert Group) – алгоритм сжатия изображений, широко используемый
во всем мире и обеспечивающий очень высокую степень сжатия исходного материала. Изображения
в таком формате могут обрабатываться любыми графическими редакторами и занимают в 15–20 раз
меньше места, чем исходные изображения.
MPEG-4 – стандарт, разработанный для передачи аудио-, видеоинформации по каналам с низкой
пропускной способностью. Данный стандарт завоевал популярность благодаря тому, что позволил
размещать полнометражные фильмы в достаточно хорошем качестве всего на одном компакт-диске,
а также позволил осуществлять обмен видеофайлами через интернет.

Благодаря процессору с декодерами данный DVD-плеер может воспроизводить файлы данных
форматов, используя один графический интерфейс.

Окно директорий. Отображает текущую директорию.
Окно файлов. Отображает содержимое директорий.
Полоса прокрутки. Отображает положение файла
в директории.
Окно настроек воспроизведения файлов.
Окно предварительного просмотра. Предварительный
просмотр JPEG-файлов.
Информационное окно.

\

JPG

MP3

WMA

Mix

Все типы дисков
Слайд 5 сек.
Играть папку
Откл. повтор
Плей-лист…
Проигрыватель

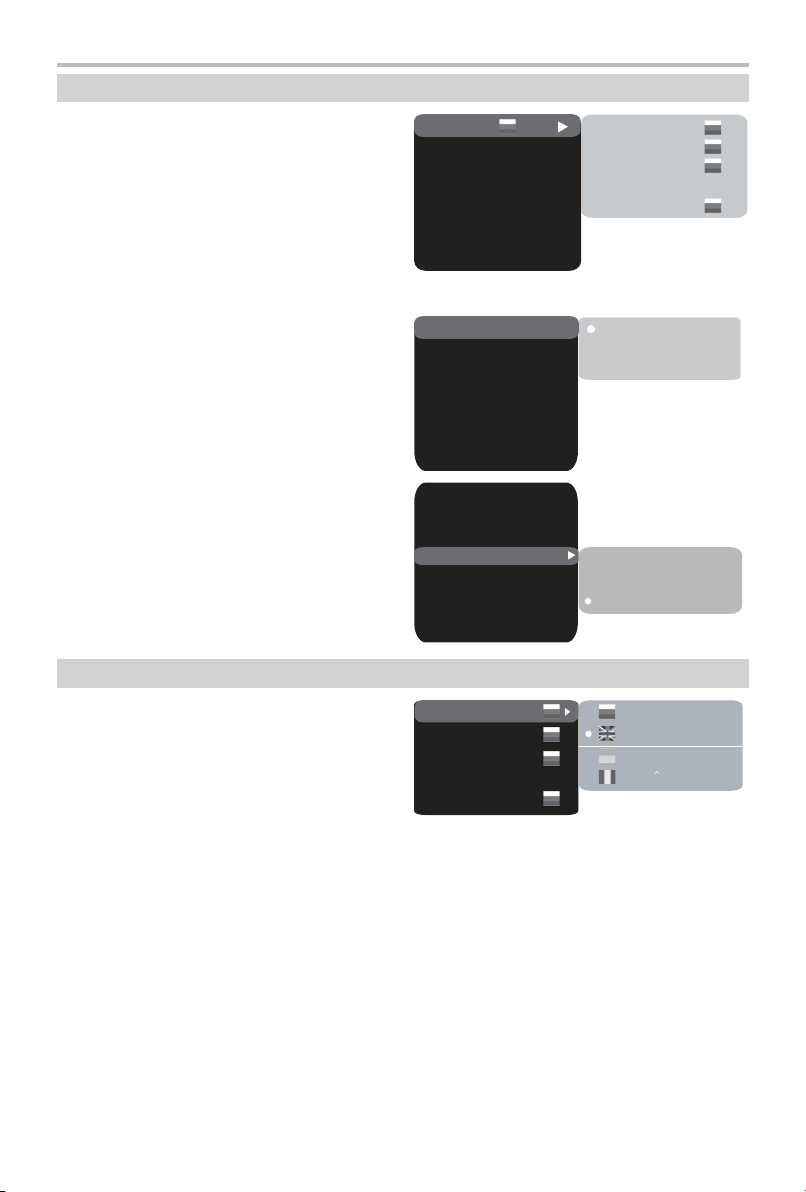

Окно настроек воспроизведения файлов:

Нажмите клавишу ВПРАВО, чтобы зайти в окно настроек
воспроизведения файлов. С помощью клавиш ВВЕРХ
и ВНИЗ выберите необходимый пункт, затем
нажмите OK для подтверждения.

Все типы дисков

Воспроизведение поддерживаемых форматов файлов

При каждом нажатии клавиши формат файла будет
меняться по кругу.
Все типы дисков – Аудио – Картинка – Видео – А+В – А+К – К+В

Слайд

Выберите скорость воспроизведения JPEG-файлов

При каждом нажатии клавиши скорость воспроизведения JPEG-файла будет меняться по кругу.
Слайд 5 сек – Слайд 10 сек – Слайд 15 сек – Слайд 20 сек – Слайд 25 сек – Слайд 30 сек

Играть папку

Выберите Играть папку или Играть диск

• 1. Для выбора воспроизведения папки нажмите клавишу .

2. Нажмите клавишу ВЛЕВО для перехода в окно файлов. С помощью клавиш ВВЕРХ и ВНИЗ

выберите необходимую директорию, затем нажмите OK для подтверждения.

3. Нажмите клавишу MENU для выхода в меню директорий.

\

JPG

MP3

WMA

Mix

007~11 600 X 463

JPEG
Слайд 5 сек.
Играть папку
Откл. повтор
Плей-лист…
Проигрыватель

\JPG\

..

007~1
007~10
007~11
007~12
007~13
007~14

007~11 600 X 463

Все типы дисков
Слайд 5 сек.
Играть папку
Откл. повтор
Плей-лист…
Проигрыватель

JPEG
Слайд 5 сек.
Играть папку
Откл. повтор
Плей-лист…
Проигрыватель

22

ВОСПРОИЗВЕДЕНИЕ

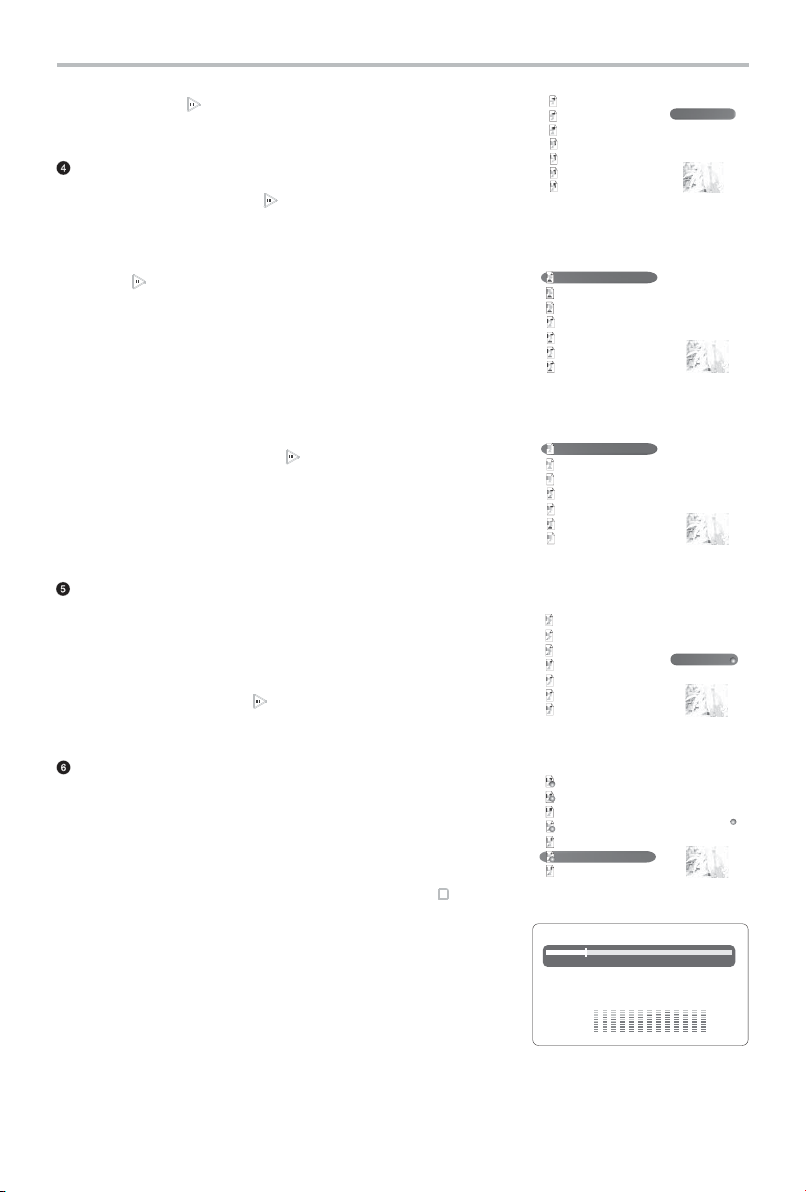

• 1. Для выбора воспроизведения диска в целом нажмите

на клавишу .

2. Нажмите клавишу ВЛЕВО для перехода в окно файлов.

С помощью клавиш ВВЕРХ и ВНИЗ выберите
необходимый файл, затем нажмите OK для подтверждения.
Откл. повтор

Выберите тип повтора при воспроизведении.

При каждом нажатии клавиши тип повтора
при воспроизведении будет меняться по кругу. При нахождении
параметра в положении Откл. повтор файлы будут
воспроизводиться в нормальной последовательности без повтора.

• Для повторного воспроизведения одного файла нажмите

клавишу один раз.

• Для повторного воспроизведения всего списка файлов

в директории нажмите клавишу еще раз.

Плейлист

Для создания плейлиста с помощью клавиш ВВЕРХ и ВНИЗ
выбирайте необходимые файлы и заносите их в список, нажимая
клавишу OK. С помощью клавиши ВПРАВО перейдите в окно
настроек воспроизведения файлов. Выберите строку «Играть папку»
и клавишей ОК, переключая возможные варианты, выберите режим
«Играть плейлист». Возвратитесь в окно файлов и запустите
воспроизведение клавишей .

Все типы дисков

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~11 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

Слайд 5 сек.
Играть диск
Откл. повтор
Плейлист…
Проигрыватель

JPEG
Слайд 5 сек.
Играть диск
Повт. файл
Плейлист…
Проигрыватель

JPEG
Слайд 5 сек.
Играть диск
Повторить всё
Плейлист…
Проигрыватель

JPEG
Слайд 5 сек.
Играть диск
Повторить всё
Плейлист…
Проигрыватель

Проигрыватель
При воспроизведении MP3 или WMAфайла в окне настроек
с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Проигрыватель
и нажмите клавишу OK, после этого появится информация
о проигрываемом файле.
Для отключения проигрывателя нажмите клавишу MENU.

ПРИМЕЧАНИЕ

• При воспроизведении файлов JPEG нажмите клавишу , чтобы

остановить просмотр.

• С помощью клавиши SUBT при воспроизведении файлов JPEG

вы можете изменить режим отображения на экране.

• Для перехода в окно выбора файлов нажмите клавишу MENU.

• Не все файлы, соответствующие стандарту MPEG4, могут

воспроизводиться данным устройством. Некоторые файлы могут
не читаться изза особенностей их кодирования или записи.

• JPEGфайлы объемом более 2 Мб иногда могут воспроизводиться

некорректно.

23

007~1
007~10
007~11
007~12
007~13
007~14
007~15

007~1 600 X 463

02:46

Альбом:
Жанр:
Битрейт: 128 Кбит/с

JPEG
Слайд 5 сек.
Играть диск
Повторить всё
Плейлист…
Проигрыватель

07:12

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

Ракурс камеры

1. Нажмите клавишу ANGLE на пульте дистанционного управления.

Изображение на экране:

2. Повторным нажатием клавиши ANGLE выберите желаемый ракурс камеры.

3. Чтобы вернуться к нормальному воспроизведению, нажимайте клавишу

ANGLE до тех пор, пока не отобразится начальное значение.

ПРИМЕЧАНИЯ

• Количество ракурсов камеры зависит от особенностей записи лазерного

диска. Вы можете выбрать желаемый ракурс из доступных.

• Вы можете использовать эту функцию только при воспроизведении диска,

записанного специальным образом, поддерживающим несколько
ракурсов камеры.

24

РАБОТА С ВНЕШНИМИ УСТРОЙСТВАМИ

Работа с USB-устройствами

Данный ЖК-телевизор оснащен USB-портом и поддерживает протокол «USB2.0». Телевизор работает
с устройствами класса «USB Mass Storage Bulk-Only» и позволяет воспроизводить файлы
поддерживаемых форматов с flash-памяти внешних устройств с файловыми системами FAT и FAT32
(система NTFS не поддерживается).
Так как некоторые устройства c USB-портом не являются устройствами класса «USB Mass
Storage Bulk-Only», то такие устройства несовместимы с данным ЖК-телевизором.
Пожалуйста, перед покупкой устройства, которое вы собираетесь подключать к данному ЖК-телевизору,
используя USB-порт, убедитесь, что устройство удовлетворяет всем приведенным выше
условиям и совместимо с данным ЖК-телевизором.
Если подключаемое устройство совместимо с ЖК-телевизором, то с такого устройства можно
воспроизводить все форматы, которые поддерживает данный ЖК-телевизор.

Просмотр и воспроизведение содержимого подключенного устройства

1. Вставьте устройство в USB-порт ЖК-телевизора.

2. Нажатием клавиши USB/DVD выберите желаемый источник
сигнала. Содержимое памяти устройства будет отображено на экране.

3. Работа с файлами и управление идентичны воспроизведению дисков
с файлами JPEG, WMA и MPEG-4.

4. Чтобы выйти из режима работы с подключенным устройством,
нажмите клавишу USB/DVD повторно.

ПРИМЕЧАНИЯ

• При чтении MPEG-файлов с большой частотой с внешних устройств могут возникнуть паузы.

• Если на устройстве не записано никаких файлов, то на экране появится надпись «НЕТ ФАЙЛОВ». Если

возникают какие-либо проблемы с чтением устройства, то появится надпись «ОШИБКА!». В этом случае
проверьте правильность подключения устройств либо подключите их снова.

• Возможно, что этот ЖК-телевизор не читает какие-либо виды flash-карт или форматы, записанные на

них. В этом случае могут возникнуть сбои в работе ЖК-телевизора; пожалуйста, выключите его, выньте
подключенные к USB-порту устройства или flash-карты и включите ЖК-телевизор снова.

• Никогда не вынимайте устройство, когда с него идет воспроизведение.

• Подключенный жесткий диск может не работать или работать некорректно при отсутствии у него

внешнего питания

• Если ваш жесткий диск разбит на несколько логических дисков, то во время чтения данных может

возникнуть ошибка

25

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек

Нажмите клавишу SETUP, чтобы отобразить меню
настроек. На экране появится изображение,
как показано на рисунке:

С помощью клавиш направления выберите
необходимый раздел меню, нажмите
клавишу OK для подтверждения.

Язык
Звук
Воспроизведение
Предпочтения
Семейный фильтр
Первичная настр.
Сброс настройки

Меню
Меню DVD
Звук
Субтитры Выкл.

MP4 Субтитры

1. Например, если вы хотите изменить настройки
изображения, то с помощью клавиш ВВЕРХ
и ВНИЗ выберите раздел Изображение
и нажмите клавишу OK или ВПРАВО.

ТВ система
ТВ<Формат
Резкость
Гамма
Яркость
Контрастность
Оттенок
Насыщенность

Авто

4:3 LB

Низкая

Выкл.

Авто
PAL
NTSC

0
0
0
0

2. С помощью клавиш ВВЕРХ и ВНИЗ выберите
нужный пункт и нажмите OK или ВПРАВО.
Например, выберите пункт Резкость. Возможные
параметры настройки появятся на экране.
Затем выберите необходимый уровень резкости
и нажмите OK для подтверждения.

3. Нажмите курсор ВЛЕВО для выхода
на предыдущий уровень меню.

4. Нажмите SETUP, чтобы выйти из меню настроек.

ТВ система
ТВ<Формат
Резкость
Гамма
Яркость 0
Контрастность 0
Оттенок 0
Насыщенность 0

Авто

4:3 LB

Низкая

Выкл.

Высокая
Средняя
Низкая

Раздел настроек Язык

1. Меню: установка языка интерфейса

• Возможные значения: Русский, Английский,

Украинский, Румынский.

• Значение по умолчанию: Английский.

2. Меню DVD: выбор языка меню диска

3. Звук: выбор языка перевода

• Возможные значения языка меню диска/перевода: Русский, Английский, Эстонский, Латвийский,

Казахский, Румынский, Белорусский, Украинский, Китайский.

• Значение по умолчанию языка меню диска/перевода: Английский.

• Выбор других языков: с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Другие и нажмите OK.

С помощью цифровых клавиш введите код языка и нажмите OK.

• Если выбранный Вами язык не записан на DVD<диске, то будет воспроизводиться другой

доступный язык.

4. Субтитры: выбор языка субтитров

• Возможные значения: Выкл., Русский, Английский, Эстонский, Латвийский, Казахский, Румынский,

Белорусский, Украинский, Китайский.

• Значение по умолчанию: Выкл.

• Выбор других языков: с помощью клавиш ВВЕРХ и ВНИЗ выберите пункт Другие и нажмите OK.

С помощью цифровых клавиш введите код языка и нажмите OK.

• Если выбранный Вами язык не записан на DVD<диске, то будет воспроизводиться другой

доступный язык.

5. MP4 Субтитры: выбор языка субтитров

• Возможные значения: Русский, Английский, Украинский и Румынский.

• Значение по умолчанию: Английский.

Меню
Меню DVD
Звук
Субтитры Выкл.
MP4 Субтитры

Русский
English
Украiнска
Romana

26

НАСТРОЙКИ ФУНКЦИЙ

Раздел настроек Изображение

1. ТВ система: выбор телевизионной системы

• Возможные значения: Авто, PAL, NTSC.

• Значение по умолчанию: Авто.

2. Формат: установка параметров формата

изображения

• Возможные значения: 4:3 PS, 4:3 LB, 16:9 LB

и ТВ 16:9.

• Значение по умолчанию: 4:3 LB.

• Возможность выбора режима 4:3 PS зависит

от конкретного диска. Некоторые диски
записаны с поддержкой только одного
формата. Выбранный масштаб должен
соответствовать экрану телевизора.

3. Резкость: регулировка резкости изображения

• Возможные значения: Высокая, Средняя, Низкая.

• Значение по умолчанию: Средняя.

4. Гамма: регулировка цветовой температуры изображения

• Возможные значения: Высокая, Средняя, Низкая, Выкл.

• Значение по умолчанию: Выкл.

5. Яркость: регулировка яркости изображения

6. Контрастность: регулировка контрастности изображения

7. Оттенки: регулировка оттенков изображения

8. Насыщенность: регулировка насыщенности изображения

Регулировка яркости, контрастности, оттенков и насыщенности изображения:

• С помощью клавиш ВВЕРХ и ВНИЗ выберите нужный пункт в разделе настроек изображения.

Нажмите клавишу OK или ВПРАВО, чтобы перейти к настройке соответствующего параметра.

• С помощью клавиш ВВЕРХ и ВНИЗ измените значение параметра.

• После завершения нажмите клавишу ВЛЕВО, чтобы вернуться обратно в раздел настроек

изображения.

ТВ система
ТВ5Формат
Резкость
Гамма
Яркость
Контрастность
Оттенок
Насыщенность

Авто

4:3 LB

Низкая

Выкл.

Раздел настроек Звук

1. Коррекция звука

а) Эквалайзер: режимы эквалайзера.

• Возможные значения: Выкл., рок, поп, живой звук,

танцев. музыка, техно, классика, мягкий звук.

• Значение по умолчанию: Выкл.

б) Эхо: эффекты эха.

• Возможные значения: Выкл., концерт, гостиная, зал, ванная, пещера, арена, собор.

• Значение по умолчанию: Выкл.

в) Тон. баланс: регулировка уровня тонального баланса.

• С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте уровень тонального баланса.

• Нажмите клавишу ВЛЕВО, чтобы вернуться в раздел настроек коррекции звука.

Коррекция звука

Авто
PAL
NTSC

0
0
0
0

Эквалайзер Выкл.
Эхо Выкл.
Тон. баланс 0

27

НАСТРОЙКИ ФУНКЦИЙ

Раздел настроек Воспроизведение

1. DVD

Проп. рекламы: пропуск «неперематываемого»
блока при воспроизведении DVD-диска

• Возможные значения: Да, Нет.

• Значение по умолчанию: Нет.

2. VCD/SVCD

Меню PBC: включение/выключение режима PBC

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

• Если установить Вкл., то при воспроизведении дисков, поддерживающих эту функцию, появляется

меню, в котором можно выбрать порядок воспроизведения содержимого диска. Если установить
параметр Выкл., то воспроизведение содержания осуществляется в том порядке, в котором
оно записано на диске.

3. Файлы: выбор типа воспроизводимых файлов на диске

• Возможные значения: Аудио, Картинки, Видео, Все типы.

• Значение по умолчанию: Все типы.

4. Повтор: режим повтора файлов

• Возможные значения: Выкл., По одному, Все.

• Значение по умолчанию: Выкл.

Раздел настроек Предпочтения

1. Скринсэйвер: включение/выключение защиты

экрана

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Вкл.

2. Эквалайзер: анализатор спектра

• Возможные значения: Вкл., Выкл.

• Значение по умолчанию: Выкл.

Раздел настроек Семейный фильтр

1. Категория: установка возрастных ограничений

для предотвращения просмотра детьми
нежелательных дисков

• Возможные значения: Any, Kid, G, PG, PG-13, PGR, R, NC-17.

Any – просмотр любого диска.
Kid – рекомендовано для детей любого возраста.
G – рекомендовано для совместного просмотра.
PG – просмотр под присмотром родителей.
PG13 – не рекомендуется лицам младше 13 лет.
PGR – рекомендуется к просмотру только под присмотром родителей.
R – не рекомендуется лицам младше 17 лет, за исключением тех,
кто находится под присмотром старших.
NC-17 – не рекомендуется лицам младше 17 лет.

• Значение по умолчанию: Any.

2. Сменить пароль: установка четырехзначного пароля

для изменения уровня возрастных ограничений.

• Значение по умолчанию: 7890.

Раздел настроек Первичная настр.

• Нажмите клавишу ВПРАВО, чтобы зайти в раздел первичных настроек,

затем с помощью клавиш ВВЕРХ и ВНИЗ выберите необходимый пункт,
нажмите клавишу OK для подтверждения.

• При нахождении в этом разделе меню нажатие клавиши ВЛЕВО

не возвращает на предыдущий уровень.

Раздел настроек Сброс настройки

Сброс всех настроек и восстановление параметров по умолчанию,
за исключением уровня возрастных ограничений и пароля.

DVD Реклама Нет
VCD/SVCD
Файлы Все типы
Повтор Выкл.

Скринсэйвер Выкл.

Эквалайзер Вкл.

Категория Any

Сменить пароль

Вкл.
Выкл.

Any
Kid
G
PG
PG-13
PGR
R
NC-17

Старый пароль

Новый пароль

Подтверждение

Да Отменить

Авто
PAL
NTSC

Заводские настройки

Да Отменить

28

ПРОЧЕЕ

Полезные примечания

• Чтобы продлить срок службы вашего LED-телевизора, делайте паузы не менее 30 секунд между

выключением и повторным включением LED-телевизора.

• Отключайте электропитание LED-телевизора после завершения работы.

• Некоторые функции телевизора не могут быть применимы к некоторым дискам.

• Используйте источники питания номинального напряжения, иначе LED-телевизор не будет работать

или будет поврежден.

• В случае случайных остановок воспроизведения диска, пожалуйста, выключите электропитание

и включите его снова.

Для корректного отображения информации с CD/DVD-дисков, USB-устройств или других носителей
соблюдайте ограничения при записи файлов. На одном носителе не рекомендуется создавать более 160
папок и записывать более 600 файлов в одну папку. Допустимая глубина вложений – не более 4 уровней.

Тип файлов Ограничения
Фотографии Объем не больше 4МБ
Аудиофайлы Битрейт не больше 256 кбит/с
Видеофайлы Битрейт не больше 2 Мбит/с
Разрешение до 720х480 (NTSC): 30 кадров/с
Разрешение до 720х576 (PAL): 25 кадров/с

Поиск неисправностей

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться
в сервис-центр.

Признак неисправности

Нет звука

Нет изображения

черно-белое

Диски не читаются

Не работает пульт ДУ

Некоторые функции
не работают

Нестабильное

Наушники
не работают

Нет сигнала либо
некорректный сигнал
из разъема HDMI

Дрожание изображения
при подключении
по разъему HDMI

Причина неисправности

1. Ненадежное подключение шнура аудио.

2. Диск загрязнен или поврежден.

3. Звук отключен клавишей .

1. Ненадежное подключение шнура видео.

2. Некорректные настройки вашего телевизора.

1. Неправильно выбрана система цветности
телевидения.

2. Уровень цвета на телевизоре выставлен
неверно.

1. Диск не вставлен.

2. Диск вставлен неправильно.

3. Конденсат на лазерной головке встроенного
плеера.

1. Неверное направление пульта ДУ на экран
телевизора.

2. Расстояние до телевизора превышает 8
метров.

3. Разряжены батарейки.

1. Диск записан некорректно.

2. Нажата неверная последовательность
клавиш.

3. Статическое напряжение на поверхности
корпуса.

1. Неправильная настройка телевизора.

1. Наушники не подключены.

2. Низкий уровень громкости звука.

1. Ненадежное подключение HDMI-кабеля.

2. Устройство не поддерживает установленный
режим HDMI-входа.

3. Не соблюдены условия защиты от
копирования, предусмотренные системой
HDCP.

Результат некорректного преобразования

частоты следования кадров из 50 в 60 Гц.

Действия по устранению неисправности

1. Установите надежное соединение.

2. Почистите диск.

3. Нажмите клавишу .

1. Установите надежное соединение.

2. Скорректируйте настройки вашего
LED-телевизора.

1. Установите нужную систему телевидения.

2. Перенастройте систему цветов вашего
телевизора.

1. Вставьте диск.

2. Установите диск этикеткой вверх.

3. Оставьте телевизор без диска на один час
включенным.

1. Используйте пульт ДУ в соответствии с
инструкцией.

2. Сократите расстояние до телевизора.

3. Замените обе батарейки.

1. Подождите 5 - 10 секунд, и телевизор
автоматически возвратится в нормальное
состояние.

2. Повторите операцию еще раз.

3. Выключите телевизор на 1 - 2 минуты и
включите его снова.

1. Скорректируйте настройки телевизора.

1. Подключите наушники.

2. Отрегулируйте уровень громкости звука.

1. Установите надежное соединение
HDMI-кабеля.

2. Выберите другой режим HDMI-входа,
поддерживаемый устройством.

3. Уточните в инструкции по эксплуатации
цифрового устройства, при каких условиях
возможен прием сигнала по HDMI-выходу.

Проверьте корректность настроек цифрового

устройства и отображающего устройства.

29

ПРОЧЕЕ

Критерии оценки качества ЖК-матрицы

Компания ВВК прилагает все усилия для создания высококачественных изделий, используя лучшие
комплектующие части и подвергая изделия строгому выходному контролю качества. Ввиду
особенностей используемых в ЖК-телевизорах технологий матрица телевизора, состоящая
из нескольких миллионов отдельных элементов, создающих изображение, иногда может иметь
отдельные дефекты на уровне таких элементов. Телевизор, ЖК-матрица которого будет неисправна,
будет отремонтирован или заменен в течение гарантийного срока, установленного на изделие
в соответствии с гарантийными обязательствами Изготовителя, при этом, после ремонта или замены,
ЖК-матрица телевизора будет соответствовать нижеуказанным критериям.
При принятии решения о неисправности ЖК-матрицы телевизора компания ВВК
руководствуется следующим:

• Дефектная точка - это неработающая точка на экране одного из цветов (красного, зеленого
или синего), составляющих пиксель изображения;

• Дефект точки может проявляться в виде яркой (постоянно светящейся) или темной (постоянно
не светящейся) точки;

• Смежная пара дефектных точек - это две одинаковые (две яркие или две темные) дефектные точки,
расстояние между которыми менее или равняется 15 мм;

Неисправной считается ЖК-матрица телевизора если:

• имеет более 5 ярких или более 5 темных точек;

• имеет более 2-х пар смежных дефектных точек;

• имеет дефектные строки или полосы.
Телевизор, ЖК-матрица которого не выходит за пределы нижеуказанных критериев,
считается исправным.
Для точной диагностики неисправности ЖК-матрицы необходимы специальные условия, тестовые
сигналы и специальное оборудование, поэтому проверку качества ЖК-матрицы телевизора может
произвести только уполномоченный сервисный центр.

Поддерживаемые типы сигнала видеокарты персонального компьютера

Вход VGA

Тип Разрешение Частота кадров (Гц)
VGA 640х480 60
SVGA 800х600 60
XGA 1024х768 60
WXGA* 1366х768 60
WXGA+** 1920х1080 60

Вход HDMI

Тип Разрешение Частота кадров (Гц)
480i 720x480i 50
576i 720x576i 60
480p 720x480p 50
576p 720x576p 50
720p 1280x720p 50/60
1080i 1920x1080i 50/60
1080p** 1920x1080p 50/60

ПРИМЕЧАНИЯ

• Приведенные типы сигнала поддерживаются только в режиме монитора персонального компьютера
(информация на экране – «VGA»).

• В зависимости от особенностей видеокарты компьютера устройство может не отображать корректно
видеосигнал в любом из приведенных типов.

• Регулировка и переключение типа сигнала видеокарты производится при помощи соответствующих
настроек персонального компьютера.

*Только для модели LED1952SI
**Только для моделей LED2252HD, LED2452HD

30

LED1952SI LED2252HD LED2452HD

23/58

203,4
409,8

268,11
476,64

0.24825х0.24825

286,74
509,76

0.2655х0.2655
170

Угол обзора по вертикали (˚) 160 160 160

1366х768 1920x1080 1920x1080
75 75 75

Композитный

Стереофонический

2.0

-

-

Удельная мощность рабочего режима 0,032 0,027 0,027
(энергоэффективность)

SECAM
SECAM,

, I

MP3

Класс защиты от поражения электрическим током II класс защиты

30 35 40
1 1 1

475,8x354,2x115 549,9x405,2x125 588,9x424,5x125

4,2 5,3 6,3

Мы постоянно улучшаем качество нашей продукции, поэтому дизайн, функциональное оснащение,
комплектация и технические характеристики изделия могут быть изменены без предварительного
уведомления.

Некоторые диски и карты памяти, записанные в любом из поддерживаемых форматов на любом из
совместимом типов носителей, могут не воспроизводиться или воспроизводиться некорректно из-за
особенностей их записи или исполнения.

31

ПРОЧЕЕ

Термины

• 525/60

Телевизионная система с 525 строками и 60 полосами
(30 кадров) в секунду. Используется в системе NTSC.

• 625/50

Телевизионная система с 625 строками и 50 полосами
(25 кадров) в секунду. Используется в системах PAL
и SECAM.

• ANALOG (Аналоговый сигнал)

Сигнал, изменяющийся непрерывно (частота
дискретизации равна бесконечности). Для сравнения
см. DIGITAL.

• CD

Сокращение от Compact Disc. Формат для хранения
данных в цифровом формате, записанных лазерным
лучом, разработан компаниями Philips и Sony.

• CD-DA

Сокращение от Compact Disc Digital Audio.
Оригинальный формат для хранения музыки
в оцифрованном виде.

• CD-R

Расширение формата CD. Диск, на который может
быть записана информация только один раз, путем
прожигания подложки лазерным лучом.

• CD-ROM

Расширение формата CD-DA. Предназначен
для хранения компьютерных данных на CD.

• CHAPTER (ГЛАВА)

Изображение и музыка DVD-диска разделены
на несколько частей. Эти части называются Главами.
Применительно к видеодискам это означает секцию
фильма. Применительно к звуковым дискам
это означает отдельную музыкальную секцию.
Каждая Глава имеет свой номер для быстрого поиска.

• COMPRESSION (СЖАТИЕ)

Обработка информации с целью уменьшить
занимаемый размер. Сжатие без потерь
подразумевает только сжатие и позволяет
восстановить информацию
в первоначальном виде. Сжатие с потерями
подразумевает отбрасывание избыточной
информации с целью увеличения коэффициента
сжатия.

• CONTRAST (КОНТРАСТНОСТЬ)

Разница между самой светлой и самой темной точками
изображения.

• DAC − Digital−to−Analog converter
(ЦАП − Цифроаналоговый преобразователь)

Микросхема, преобразующая цифровой сигнал (аудио
или видео) в аналоговый сигнал.

• DIGITAL (Цифровой сигнал)

Сигнал, хранящийся в виде набора дискретных
значений. Аналоговый сигнал может быть
преобразован в цифровой путем дискретизации.

• Dolby Digital

Система кодирования аудиосигнала, разработанная
компанией Dolby Laboratories и признанная в качестве
мирового стандарта. Dolby Digital - наиболее
распространенная система кодирования для
DVD-Video и 526/60 (NTSC) CD.

• DVD

Сокращение от Digital Video Disc или Digital Versatile

Disc. Формат хранения аудио-, видеоданных на диске
диаметром 12 или 8 см.

• HUE (ОТТЕНОК)

Цвет луча или пикселя. Цветовая характеристика
зависит от длины волны луча.

• INTERLACE (ЧЕРЕССТРОЧНАЯ РАЗВЕРТКА)

Метод формирования кадров, применяемый
в телевидении. Одно поле кадра формируется
нечетными линиями строк, второе - четными.
Объединяясь чересстрочно на экране монитора, поля
образуют кадр.

• ISO 9660

Международная система стандартов, описывающая
файловую систему CD-ROM.

• Macrovision

Технология компании Macrovision делает неприемлемо
низким качество копий с DVD и VHS, не влияя при этом
на качество исходного изображения. Для защиты
информации от перезаписи на VHS VCR в видеосигнал
на обратном ходе развертки по кадру вводятся
импульсы-помехи, которые нарушают правильность
работы АРУ видеомагнитофона. Это приводит
к изменениям в яркостном сигнале, записанном
на видеомагнитофоне, что делает невозможным
просмотр видеопрограммы. Кроме того, наблюдаются
срывы синхронизации, что выражается в подергивании
изображения по вертикали.

• MPEG (Moving Pictures Expert Group)

Международный комитет, разработавший ряд
международных стандартов сжатия аудио и видео.

• MULTI ANGLE

Сцены, снятые с нескольких разных камер (под разными
углами обзора), записанные на некоторых DVD-дисках.

• MULTI LANGUAGE

Несколько языков перевода или субтитров, записанных
на некоторых DVD-дисках.

• SATURATION (НАСЫЩЕННОСТЬ)

Интенсивность цвета или яркость.

• SIGNAL-TO-NOISE RATION
(ОТНОШЕНИЕ СИГНАЛ/ШУМ)

Отношение исходного сигнала к посторонним помехам,
измеряется в децибелах. Аналоговый сигнал всегда
содержит помехи. Цифровой сигнал не содержит помех,
благодаря тому, что сигнал фильтруется в
высокочастотном тракте.

• SURROUND SOUND

Система расположения громкоговорителей спереди
и сзади слушателя для создания «эффекта
присутствия».

• TITLE (РАЗДЕЛ)

Изображение и музыка DVD-диска разделены на
несколько частей. Эти части называются Разделами.
Применительно к видеодискам это означает секцию
фильма, то есть кусок пленки и т. п. Применительно
к звуковым дискам это означает отдельную
музыкальную секцию, то есть песню и т. п. Каждый
Раздел имеет свой номер для быстрого поиска.

• TRACK (ТРЕК)

Видео или музыка на CD или VIDEO CD разделены
на Треки. Каждый Трек имеет свой номер для быстрого
поиска.

32

ПРОЧЕЕ

Список кодов языков

33

ПРОЧЕЕ

Сервисное обслуживание

Компания BBK Electronics LTD. выражает вам огромную признательность за ваш выбор.
Мы сделали все возможное, чтобы данное изделие удовлетворяло вашим запросам, а качество соответствовало лучшим мировым
образцам. В случае если ваше изделие марки BBK будет нуждаться в техническом обслуживании, просим вас обращаться в один из
Уполномоченных Сервисных Центров (далее - УСЦ). С полным списком УСЦ и их точными адресами вы можете ознакомиться на сайте
www.bbk.ru, а также позвонив по номеру бесплатного телефона Единого информационного центра BBK Electronics LTD. (номера
телефонов соответствующих стран напечатаны на обложке инструкции).
В случае возникновения вопросов или проблем, связанных с продукцией BBK Electronics LTD., просим вас обращаться в письменном
виде по адресу: Россия, 125315, г. Москва, а/я 33, либо по электронной почте [email protected].

Условия Гарантийных обязательств BBK ELECTRONICS LTD.

1. Гарантийные обязательства BBK Electronics LTD., предоставляемые УСЦ BBK Electronics LTD., распространяются только на модели,
предназначенные BBK Electronics LTD. для производства или поставок и реализации на территории страны, где предоставляется
гарантийное обслуживание, приобретенные в этой стране, прошедшие сертификацию на соответствие стандартам этой страны, а
также маркированные официальными знаками соответствия.

2. Гарантийные обязательства BBK Electronics LTD. действуют в рамках законодательства о защите прав потребителей и
регулируются законодательством страны, на территории которой они предоставлены, и только при условии использования изделия
исключительно для личных, семейных или домашних нужд. Гарантийные обязательства BBK Electronics LTD. не распространяются на
случаи использования товаров в целях осуществления предпринимательской деятельности либо в связи с приобретением товаров в
целях удовлетворения потребностей предприятий, учреждений, организаций.

3. BBK Electronics LTD. устанавливает на свои изделия следующие сроки службы и гарантийные сроки:

2
5
5
5
5
3
3
1
3
3
3
3
2
3
3
3
3
3
3
3
3
3
2
2
2
1
1
2
2
1
2
1
2
1
1
1
1
1
2
3
3

Гарантийный срок,
месяцев со дня
покупки

12
12
12
12
12
12
12

6
12
12
12
12
12
12
12
12
12
12
12
12
12
12

6
12
12

4

6
12
12

4
12

4
12

6

4

4

4

6
12
12
12

Название продукта

HD-медиаплеер
ЖК-телевизор; Портативный ЖК-телевизор
ЖК-телевизор со встроенным DVD-плеером, светодиодной подсветкой
Портативный ЖК-телевизор со встроенным DVD-плеером
ЖК-монитор
Цифровая фотокамера
Цифровая фоторамка
Геймпад
Караоке DVD-плеер; DVD-плеер Высокого Разрешения
Домашний DVD-театр; Blu-ray плеер Высокого Разрешения DVD-ресивер
Портативный DVD-плеер
DVD-, DVD/VHS-, DVD/HDD-рекордер
MP3, MP4 flash-плеер; Мультимедиа GPS навигатор
Активная акустическая система 2.0 CH
Акустическая система 5.1СH для домашнего кинотеатра
Акустическая система 7.1СH для домашнего кинотеатра
Компьютерная акустика 2.1CH; Компьютерная акустика 5.1CH
Система громкоговорителей для домашнего кинотеатра
Звуковая панель
Активный сабвуфер для домашнего кинотеатра, цифровой телевизионный ресивер
Пассивный сабвуфер для домашнего кинотеатра
DVD-ресивер
Проводной телефон
DECT-телефон
Мобильный телефон
Наушники; Музыкальные наушники
Наушники объемного звучания 5.1СH
Bluetooth-гарнитура
Стереогарнитура Bluetooth; Адаптер Bluetooth для наушников
RF-модулятор
HDMI-коммутатор
Универсальный динамический микрофон
Беспроводная микрофонная система
Универсальный пульт дистанционного управления
Аккумуляторные батареи для мобильных телефонов
Аккумуляторные батареи для портативных DVD-, flash-плееров
Аксессуары для мобильных телефонов
Пульты дистанционного управления
CD-магнитола
Микроволновая печь, домашняя хлебопечь
DVD-плеер, в т.ч. MKV, высокого разрешения (стационарные и портативные)

4. Гарантийные обязательства BBK Electronics LTD. не распространяются на перечисленные ниже принадлежности изделия, если их
замена предусмотрена конструкцией и не связана с разборкой изделия. Для всех видов изделий:

• Соединительные кабели, антенны и переходники для них, носители информации различных типов (аудио-, видеодиски, диски с
программным обеспечением и драйверами, карты памяти), элементы питания.

• Чехлы, ремни, шнуры для переноски, монтажные приспособления, инструмент, документацию, прилагаемую к изделию.

5. Гарантия не распространяется на недостатки, возникшие в изделии вследствие нарушения потребителем правил использования, хранения
или транспортировки товара, действий третьих лиц или непреодолимой силы, включая, но не ограничиваясь следующими случаями:

• Если недостаток товара явился следствием небрежного обращения, применения товара не по назначению, нарушения условий и
правил эксплуатации, изложенных в инструкции по эксплуатации, в том числе вследствие воздействия высоких или низких
температур, высокой влажности или запыленности, несоответствия Государственным стандартам параметров питающих,
телекоммуникационных и кабельных сетей, попадания внутрь корпуса жидкости, насекомых и других посторонних предметов,
веществ, а также длительного использования изделия в предельных режимах его работы.

• Если недостаток товара явился следствием несанкционированного тестирования товара или попыток внесения любых изменений в
его конструкцию или его программное обеспечение, в том числе ремонта или технического обслуживания в неуполномоченной BBK
Electronics LTD. ремонтной организации.

Срок службы,
лет со дня
покупки

34

ПРОЧЕЕ

• Если недостаток товара явился следствием использования нестандартных (нетиповых) и (или) некачественных
принадлежностей, аксессуаров, запасных частей, элементов питания, носителей информации различных типов или
нестандартных (нетиповых) форматов информации.

• Если недостаток товара связан с его применением совместно с дополнительным оборудованием (аксессуарами),
отличным от дополнительного оборудования, рекомендованного BBK Electronics LTD. к применению с данным товаром.
BBK Electronics LTD. не несет ответственность за качество дополнительного оборудования (аксессуаров), произведенного
третьими лицами, за качество работы своих изделий совместно с таким оборудованием, а также за качество работы
дополнительного оборудования производства компании BBK Electronics LTD. совместно с изделиями других производителей.

• Если недостаток товара проявляется в случае неудовлетворительной работы сетей связи, теле- или радиовещания,
вследствие недостаточной емкости или пропускной способности сети, мощности радиосигнала, эксплуатации товара в зоне
со сложной помеховой ситуацией, на границе или вне зоны устойчивого приема радиосигнала сети связи, теле- или
радиовещания, в том числе из-за особенностей ландшафта местности и ее застройки.

6. Недостатки товара, обнаруженные в период срока службы, устраняются уполномоченными на это ремонтными
организациями (УСЦ). В течение гарантийного срока устранение недостатков производится бесплатно при предъявлении
оригинала заполненного гарантийного талона и документов, подтверждающих факт и дату заключения договора розничной
купли-продажи (товарный, кассовый чек и т. п.). В случае отсутствия указанных документов гарантийный срок исчисляется
со дня изготовления товара. При этом следует учитывать:

• Настройка и установка (сборка, подключение и т. п.) изделия, описанная в документации, прилагаемой к нему, не входит

в объем гарантийных обязательств BBK Electronics LTD. и могут быть выполнены как самим пользователем, так
и специалистами большинства уполномоченных сервисных центров соответствующего профиля на платной основе.

• Работы по техническому обслуживанию изделий (чистка и смазка приводов для считывания информации с носителей

различных типов, чистка и смазка движущихся частей, замена расходных материалов и принадлежностей и т. п.)
производятся на платной основе.

7. BBK Electronics LTD. не несет ответственности за возможный вред, прямо или косвенно нанесенный своей продукцией
людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий
эксплуатации, хранения, транспортировки или установки изделия; умышленных или неосторожных действий потребителя
или третьих лиц.

8. Ни при каких обстоятельствах BBK Electronics LTD. не несет ответственности за какой-либо особый, случайный, прямой
или косвенный ущерб или убытки, включая, но не ограничиваясь перечисленным, упущенную выгоду, утрату или
невозможность использования информации или данных, расходы по восстановлению информации или данных, убытки,
вызванные перерывами в коммерческой, производственной или иной деятельности, возникающие в связи с использованием
или невозможностью использования изделия или информации, хранящейся в нем или на сменном носителе, используемом
совместно с данным изделием.

9. BBK Electronics LTD. гарантирует корректную работу изделия только с теми форматами (версиями) носителей и данных,
которые прямо указаны в инструкции пользователя для данного изделия. BBK Electronics LTD. не гарантирует возможность
работы изделия с форматами (версиями) носителей и данных, которые могут появиться в будущем. BBK Electronics LTD. не
гарантирует возможность полноценной работы изделия с носителями информации, запись или изготовление которых была
осуществлена не в заводских условиях или с нарушениями технологии, или на устройствах других производителей аудио-,
видеотехники, или с нарушением действующего законодательства в области охраны авторских и смежных прав, защиты
информации и других законных прав собственников, включая, но не ограничиваясь следующими случаями:

• использование носителей плохого качества может приводить к невозможности выполнения записи или воспроизведения,

к потере записанных или отредактированных материалов или к повреждению изделия;

• при использовании многослойных носителей информации может наблюдаться кратковременное искажение изображения

и звука при переключении между слоями;

• воспроизведение записываемых и перезаписываемых носителей в некоторых случаях может оказаться невозможным

из-за условий выполнения их записи.

• диск, записанный на другом устройстве, сессия записи которого не была закрыта, не может воспроизводиться или

использоваться для записи или редактирования при помощи данного изделия.

• диск, записанный при помощи данного изделия (если оно имеет такую функцию), может не воспроизводиться на другом

устройстве.

Использование изделия по истечении срока службы

1. Срок службы, установленный BBK Electronics LTD. для данного изделия, действует только при условии использования
изделия исключительно для личных, семейных или домашних нужд, а также соблюдении потребителем правил эксплуатации,
хранения и транспортировки изделия. При условии аккуратного обращения с изделием и соблюдения правил эксплуатации
фактический срок службы может превышать срок службы, установленный BBK Electronics LTD.

2. По окончании срока службы изделия вам необходимо обратиться в Уполномоченный сервисный центр для проведения
профилактического обслуживания изделия и определения его пригодности к дальнейшей эксплуатации. Работы по
профилактическому обслуживанию изделий и его диагностике выполняются сервисными центрами на платной основе.

3. BBK Electronics LTD. не рекомендует продолжать эксплуатацию изделия по окончании срока службы без проведения его
профилактического обслуживания в Уполномоченном сервисном центре, т. к. в этом случае изделие может представлять
опасность для жизни, здоровья или имущества потребителя.

Утилизация изделия

После окончания срока службы изделия его нельзя выбрасывать вместе с обычным бытовым мусором. Вместо этого
оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для
последующей переработки и утилизации в соответствии с федеральным или местным законодательством. Обеспечивая
правильную утилизацию данного продукта, вы помогаете сберечь природные ресурсы и предотвращаете ущерб для
окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения. Более подробную
информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах или
на предприятии по вывозу бытового мусора.

Дата производства

Каждому изделию присваивается уникальный серийный номер в виде буквенно-цифрового ряда и дублируется штрих-кодом,
который содержит следующую информацию: название товарной группы, дату производства, порядковый номер изделия.
Серийный номер располагается на задней панели продукта, на упаковке и в гарантийном талоне.

Первые буквы – соответствие товарной группе (ЖК-телевизор

со светодиодной подсветкой со встроенным DVD-плеером)

Первые две цифры – год производства
Вторые две цифры – неделя производства
Последние цифры – порядковый номер изделия

ВНИМАНИЕ! Во избежание недоразумений убедительно просим вас внимательно изучить Руководство по эксплуатации
изделия и условия гарантийных обязательств, проверить правильность заполнения гарантийного талона. Гарантийный талон
действителен только при наличии правильно и четко указанных: модели, серийного номера изделия, даты покупки, четких
печатей фирмы-продавца, подписи покупателя. Серийный номер и модель изделия должны соответствовать указанным
в гарантийном талоне. При нарушении этих условий, а также в случае, когда данные, указанные в гарантийном талоне,
изменены или стерты, талон признается недействительным.

35

LP1125011234567

Единый информационный центр BBK Electronics обеспечивает полную информационную поддержку деятельности
компании в России, странах СНГ и Балтии. Профессиональные операторы быстро ответят на любой интересующий вас
вопрос. Вы можете обращаться в единый центр по вопросам сервисного сопровождения, для рекомендаций
специалистов по настройке и подключению, для информирования о местах продаж, с вопросами о рекламных акциях
и розыгрышах, проводимых компанией, а также с любыми другими вопросами о деятельности компании на
территории России, стран СНГ и Балтии. Есть вопросы? Звоните – мы поможем!

Единый информационный центр BBK Electronics (бесплатные звонки со стационарных телефонов):

Беларусь – 8 (820) 007-311-11
Казахстан – 8 [phone]
Молдова – 0 (800) 61-007
Россия – 8 (800) 200-400-8 (бесплатные звонки со стационарных и мобильных телефонов ); Москва – 8 [phone]
Украина – 8 (800) 304-222-0

Время работы единого информационного центра:

Пн-Пт с 9 до 18:30 (по московскому времени).
Сб-Вс - выходные дни. В дни государственных праздников информационный центр не работает.

Настоящая инструкция является объектом охраны в соответствии с международным и российским законодательством
об авторском праве. Любое несанкционированное использование инструкции, включая копирование, тиражирование и
распространение, но не ограничиваясь этим, влечет применение к виновному лицу гражданско-правовой
ответственности, а также уголовной ответственности в соответствии со статьей 146 УК РФ и административной
ответственности в соответствии со статьей 7.12 КоАП РФ (ст. 150.4 КоАП в старой редакции).

Контактная информация

1. Èçã

отовитель товара – BBK ELECTRONICS LTD. (БИ-БИ-КЕЙ ЭЛЕКТРОНИКС ЛИМИТЕД), Китай, Гонконг, Каулун, ул.

Чхан Ю, 11, Стерлинг центр, 11, 8-й этаж.

2. Организация, уполномоченная на принятие и удовлетворение требований потребителей в отношении товара
ненадлежащего качества, − ООО «Сервисный центр ВВК», 109202, Москва, шоссе Фрезер, д. 17А, стр. 1А.

3. Импортеры товара – ООО «ББК-Сервис», 125057, Москва, Ленинградский проспект, д. 57; ООО «Чевенгур» 143420,
Московская область, Красногорский р-н, п/о Архангельское, территория – Федеральное государственное унитарное
предприятие «Строительное объединение» Управления делами Президента Российской Федерации (ФГУП СО УД
ПРФ), административное здание, помещ. №2.

BBK ELECTRONICS LTD.
СДЕЛАНО В КИТАЕ
