ЖК-ТЕЛЕВИЗОР
СО ВСТРОЕННЫМ DVD-ПЛЕЕРОМ
LD1506SI
Руководство
по эксплуатации
ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Инструкция по мерам безопасности 1
Особенности 2
Комплектация 2
Установка 3
РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ
Общий вид панелей управления и индикации 4
Общий вид пульта дистанционного управления 5
Установка батарей в пульт дистанционного управления 6
Использование пульта дистанционного управления 6
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ
Расположение и назначение коммутационных интерфейсов 7
Включение 8
Выбор режима работы 8
РЕЖИМ ТЕЛЕВИЗОРА
Переключение настроенных каналов 9
Выбор предустановленных настроек изображения 9
Выбор предустановленных настроек звука 9
Выбор типа звукового сопровождения 9
Настройки в режиме просмотра телепрограмм 10
Настройка изображения 10
Настройка звука 10
Настройка телеканалов 10
Системные установки 11
Настройки в режиме просмотра внешнего видеосигнала 11
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ЛАЗЕРНЫХ ДИСКОВ

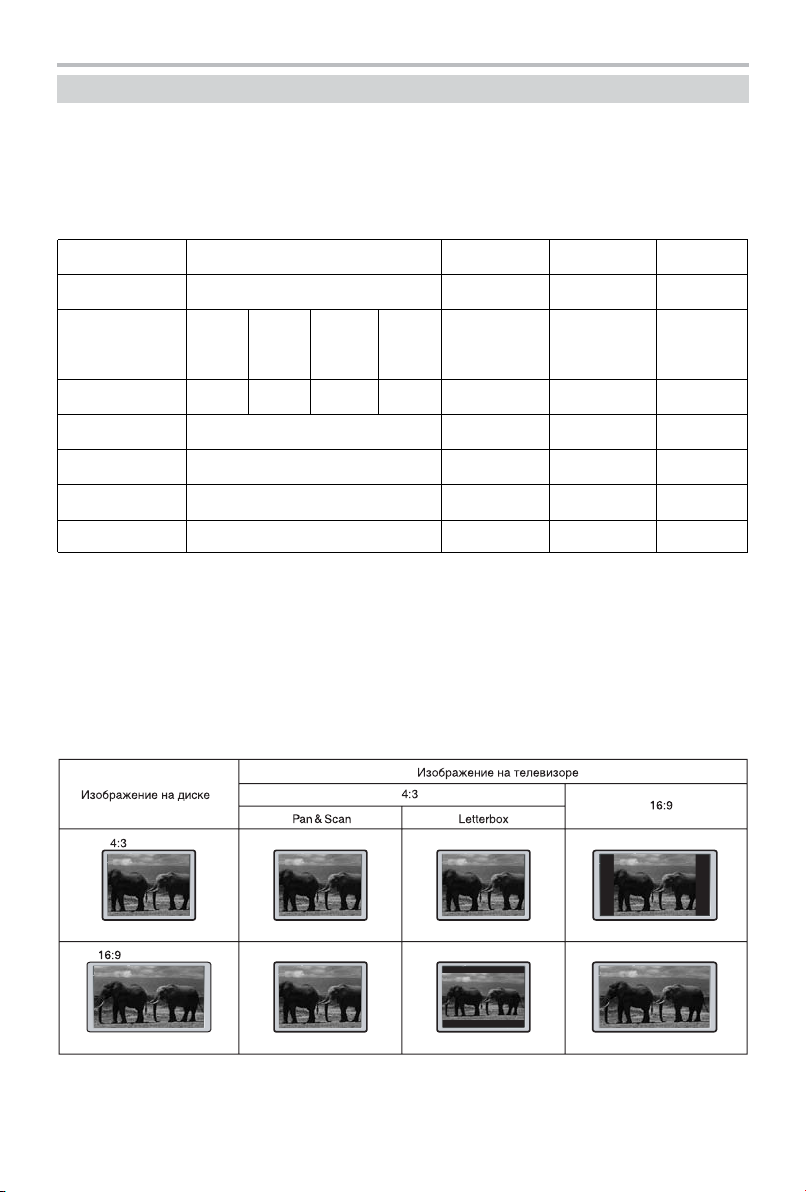

Краткое описание формата DVD 12

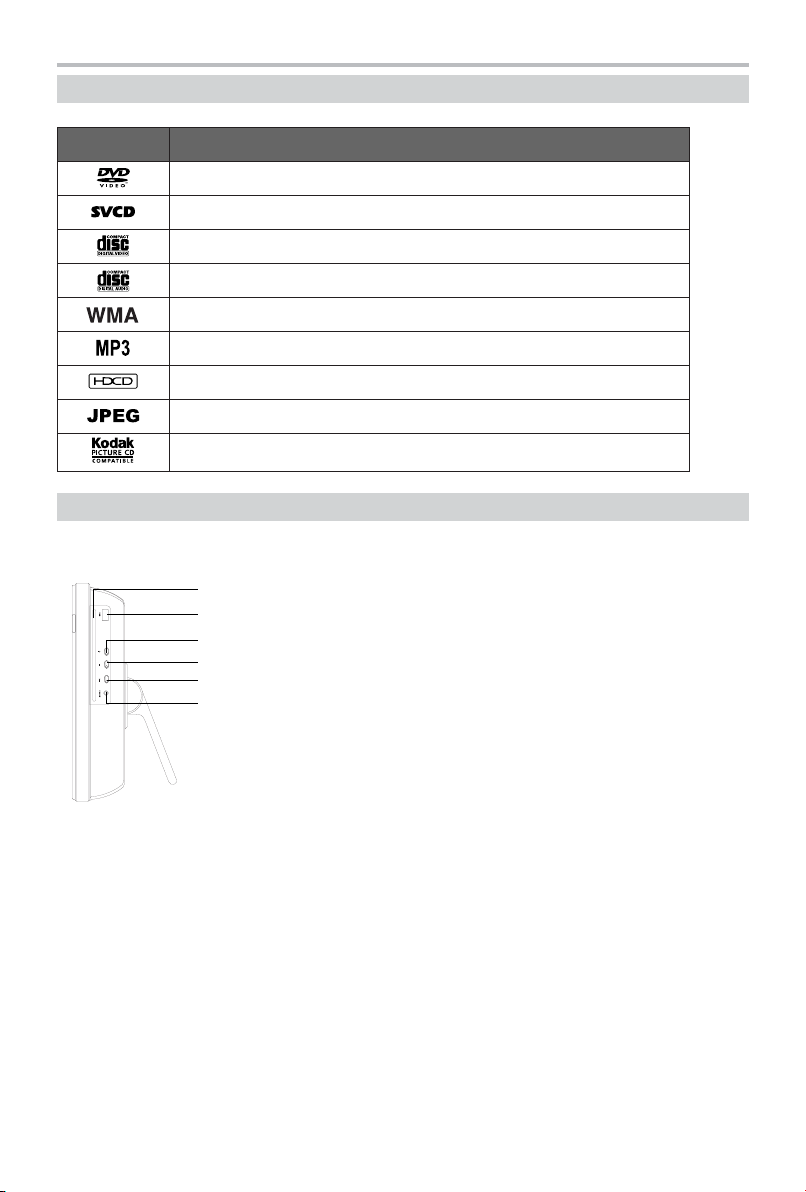

Поддерживаемые форматы 13
Расположение и функции органов управления 13

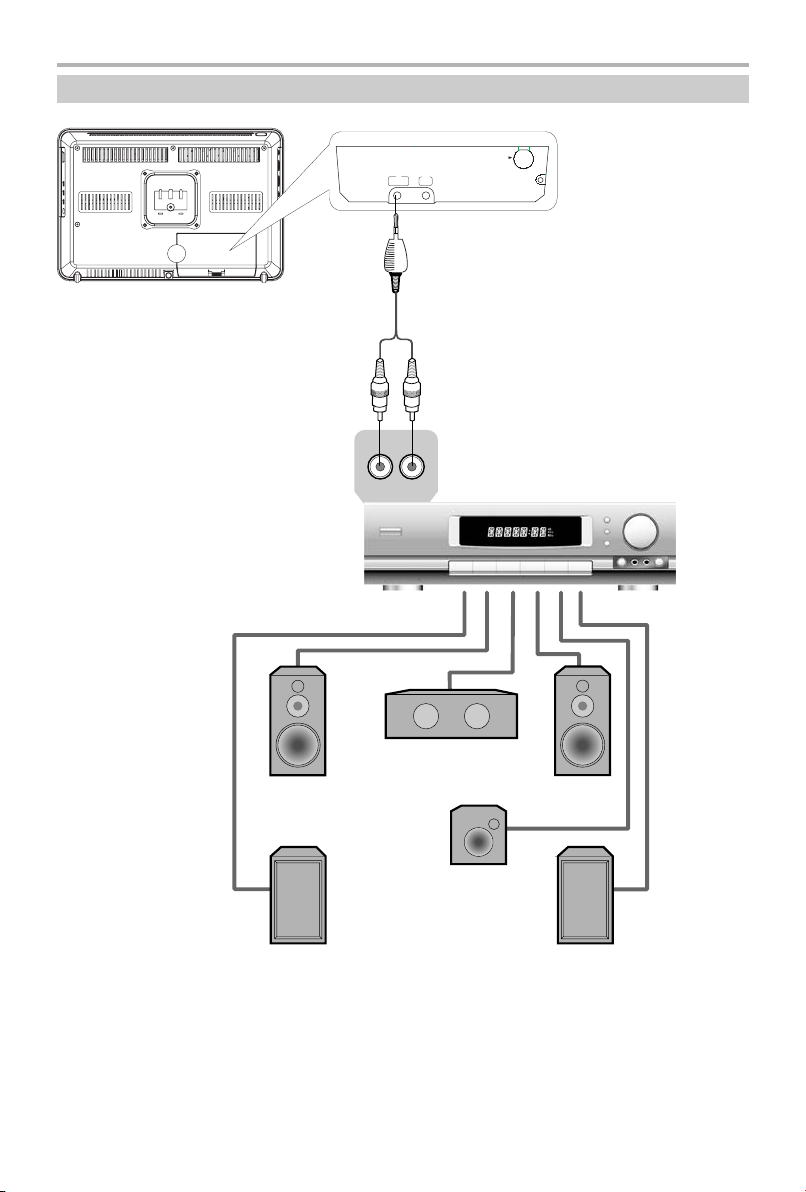

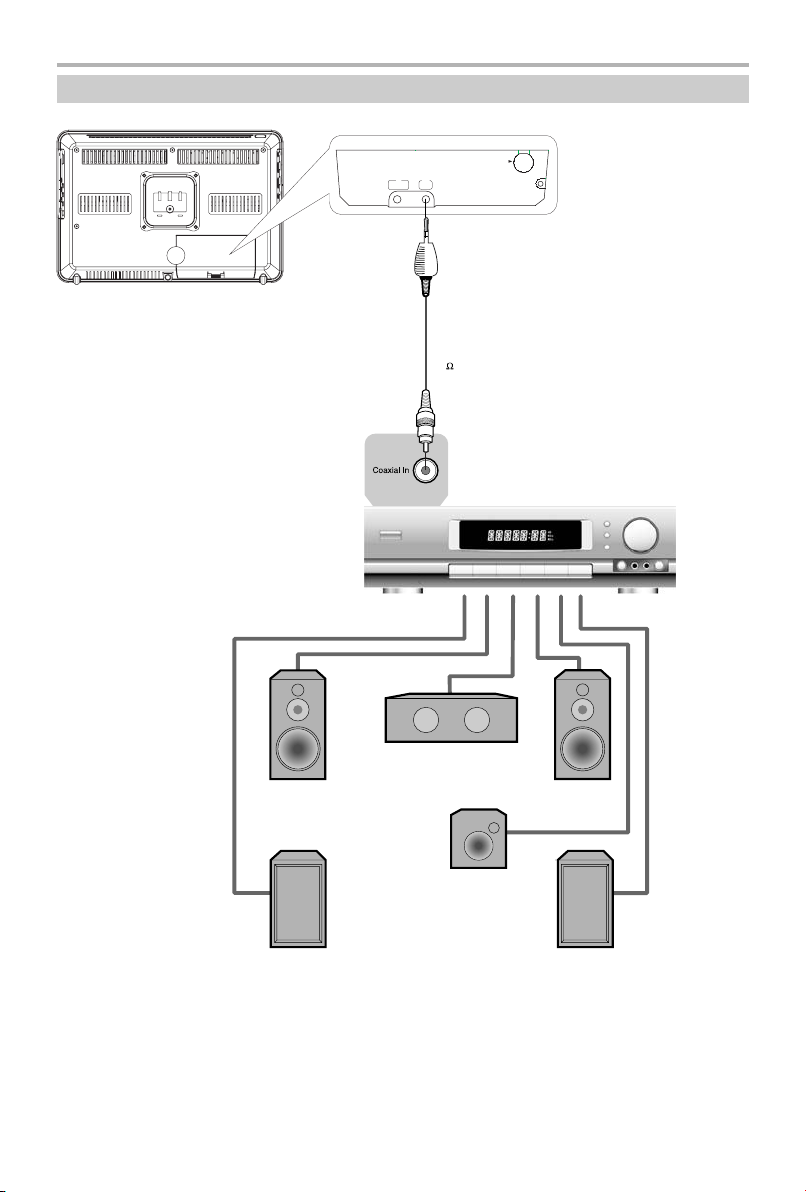

Подключение к усилителю с декодерами Dolby Digital или DTS 14

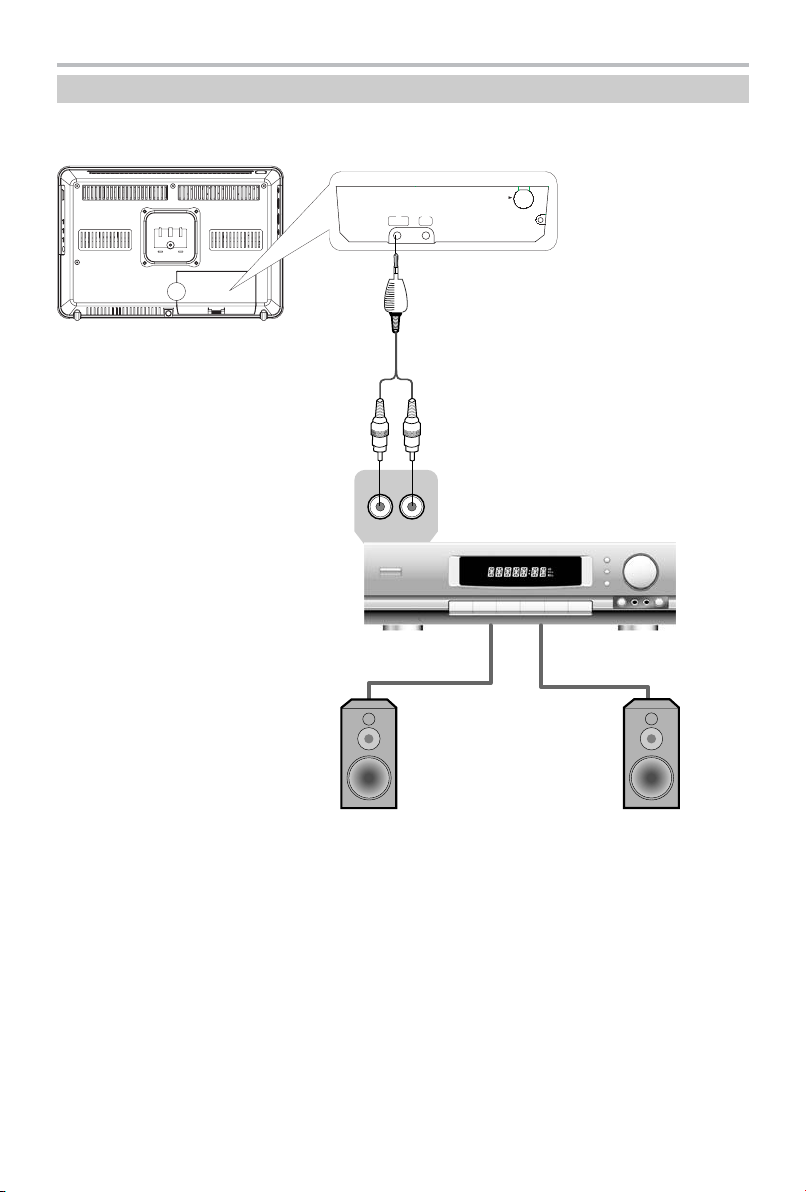

Подключение к стереофоническому усилителю 15
Подключение к усилителю с декодерами Dolby Digital Pro Logic Surround 16

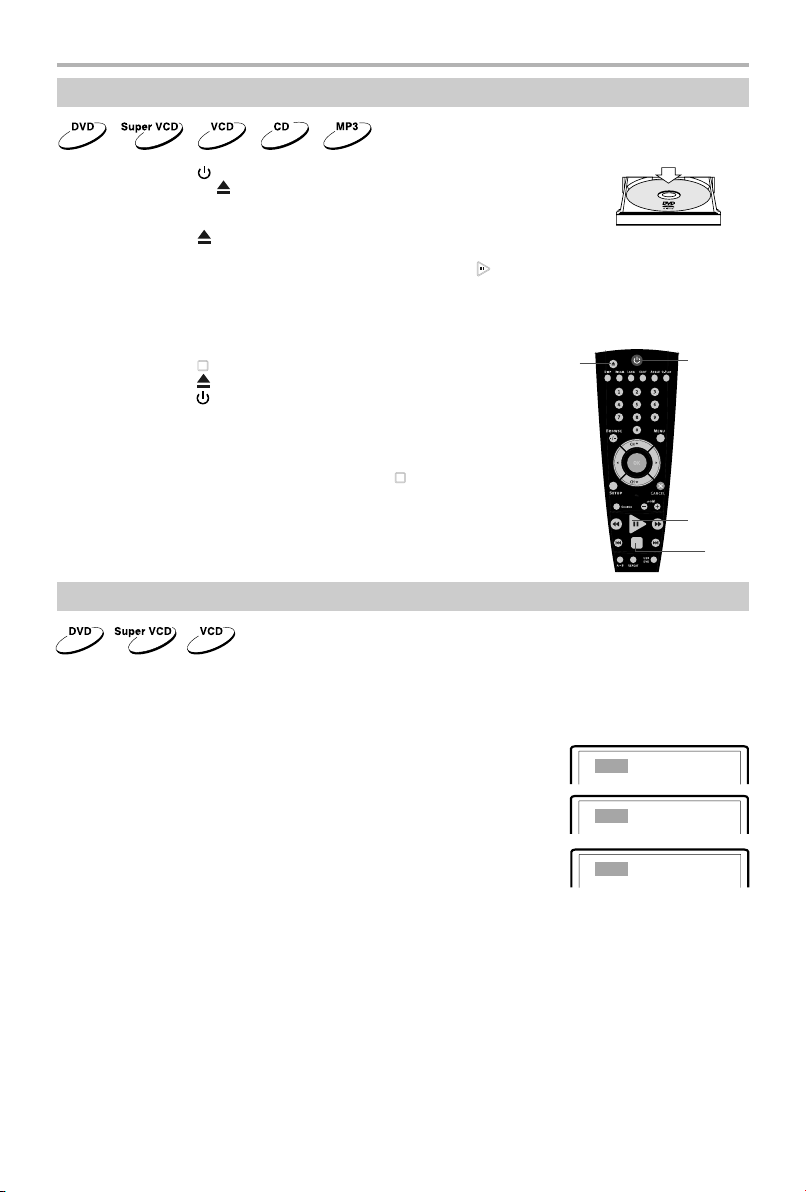

Воспроизведение дисков 17
Выбор системы цветности 17

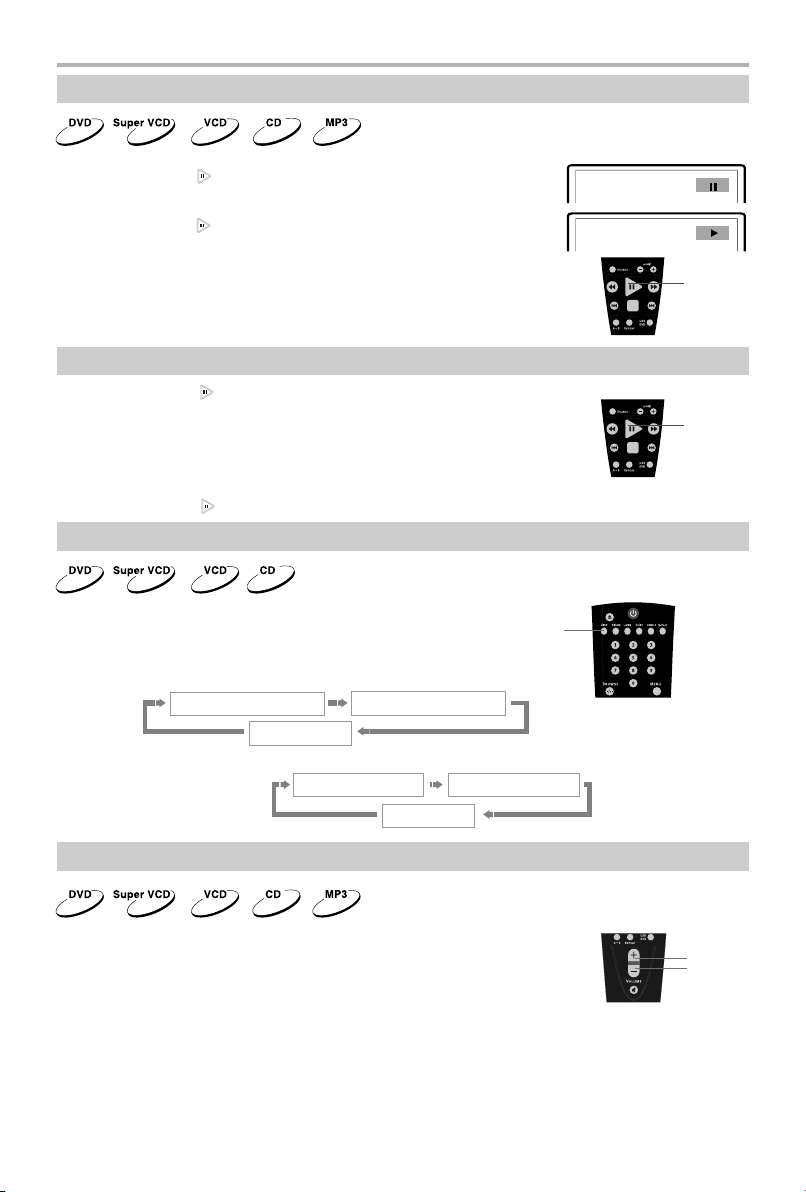

Пауза/нормальное воспроизведение дисков 18
Покадровое воспроизведение 18
DISPLAY 18
Регулировка уровня громкости 18

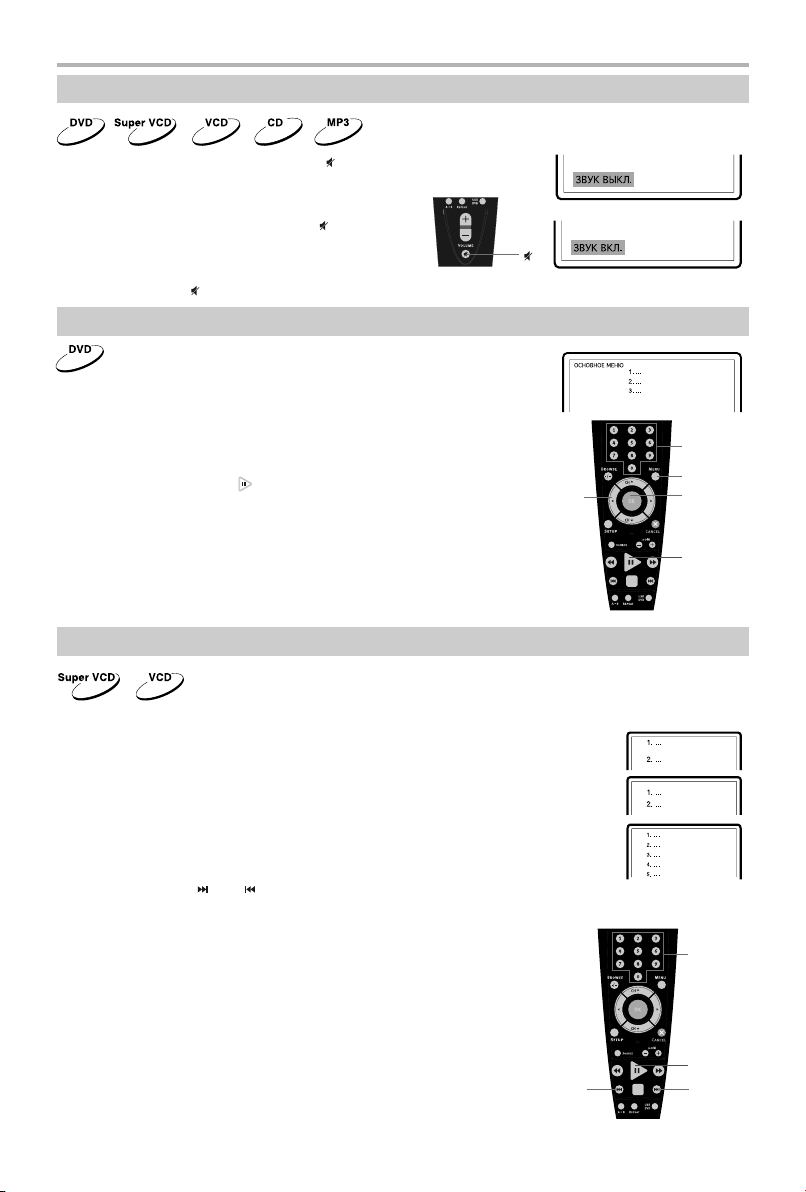

Отключение звука 19
Меню проигрывания DVD−дисков 19
Функция PBC 19
Непосредственный выбор раздела или трека с помощью цифровых клавиш 20

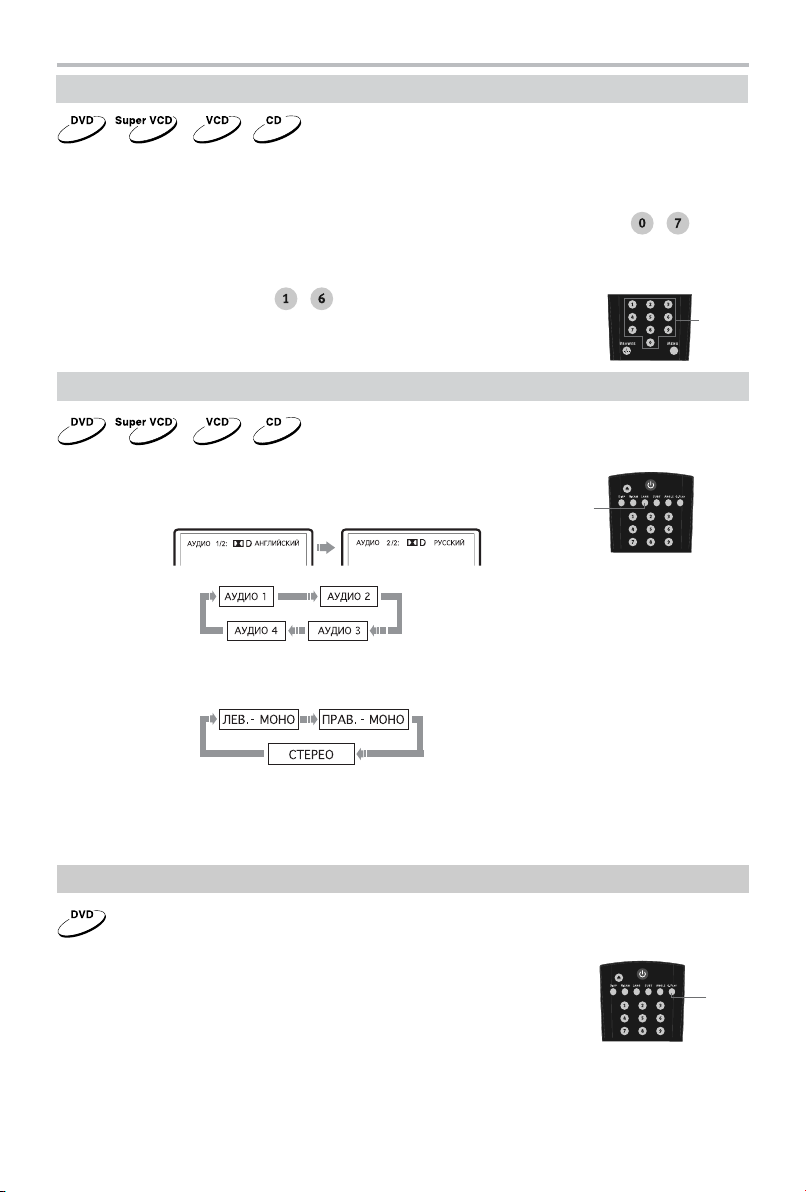

Выбор языка/аудиоканала 20
Функция Q−PLAY (быстрое воспроизведение) 20

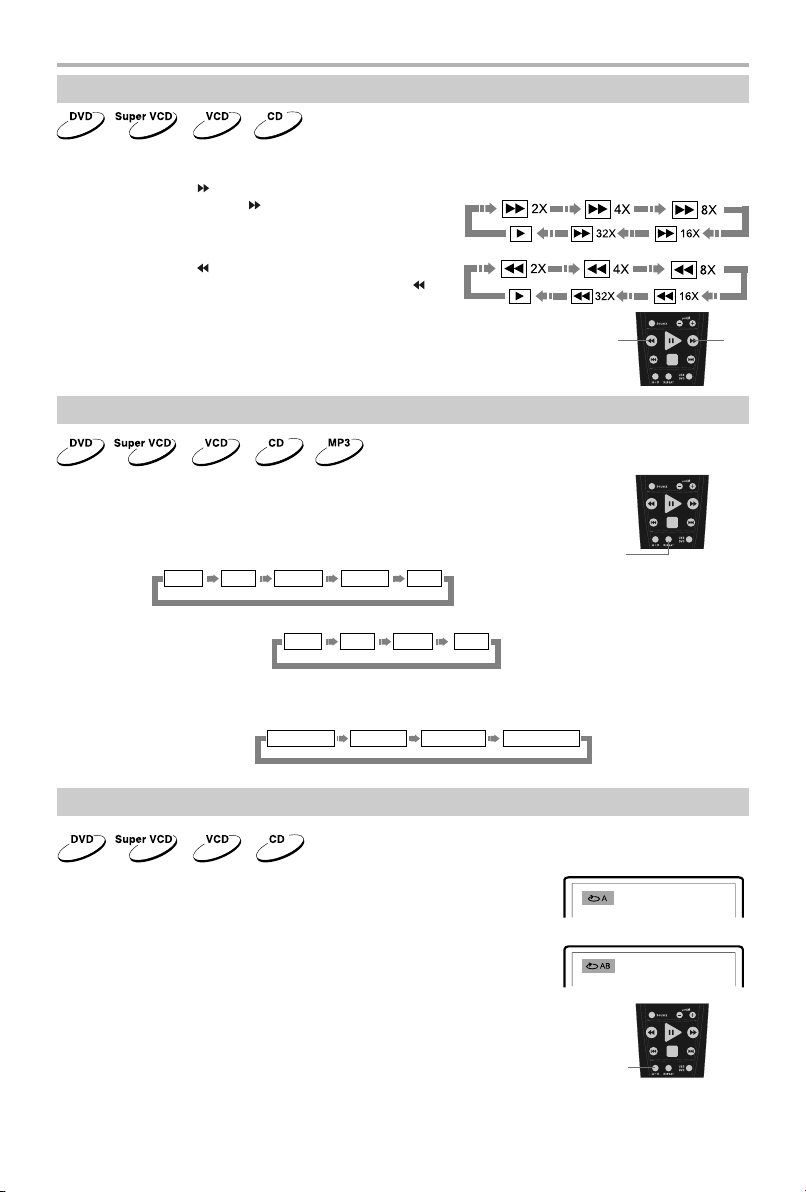

Ускоренное воспроизведение 21
Повторное воспроизведение 21
Повтор выбранного фрагмента 21

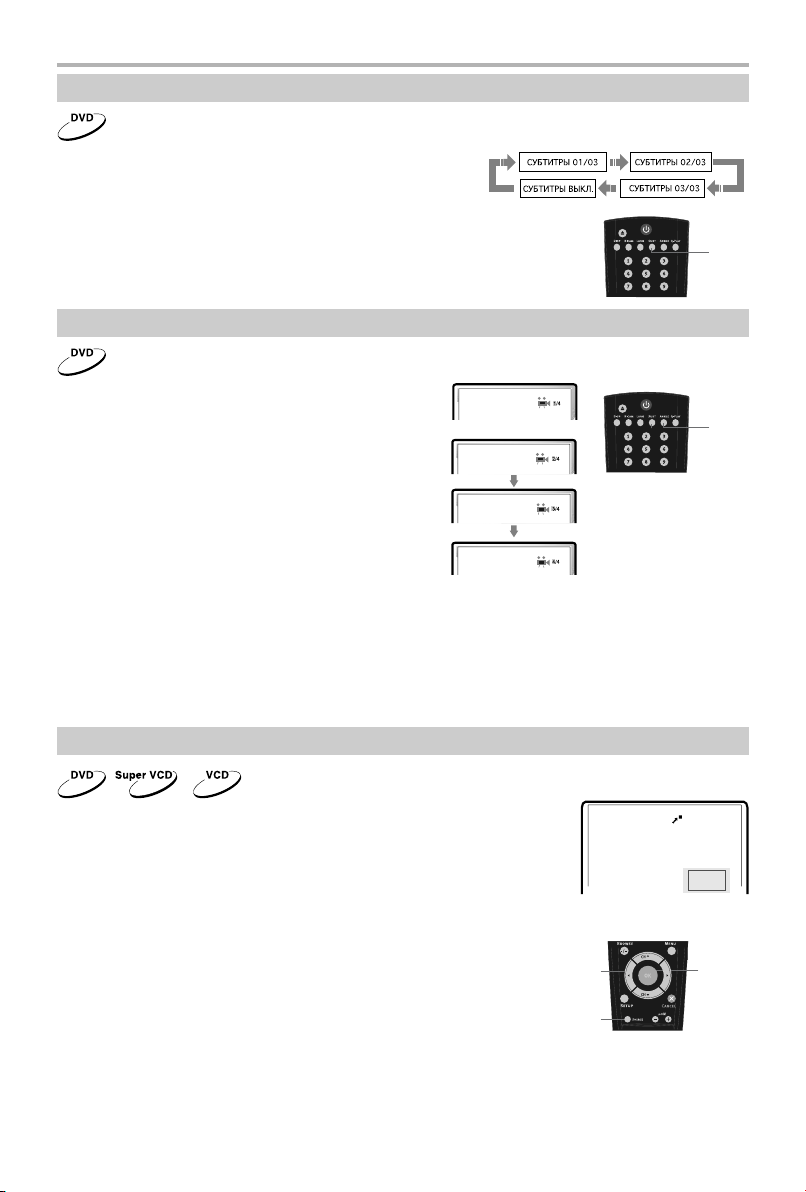

Выбор субтитров 22
Выбор ракурса 22
Увеличение/уменьшение изображения 22

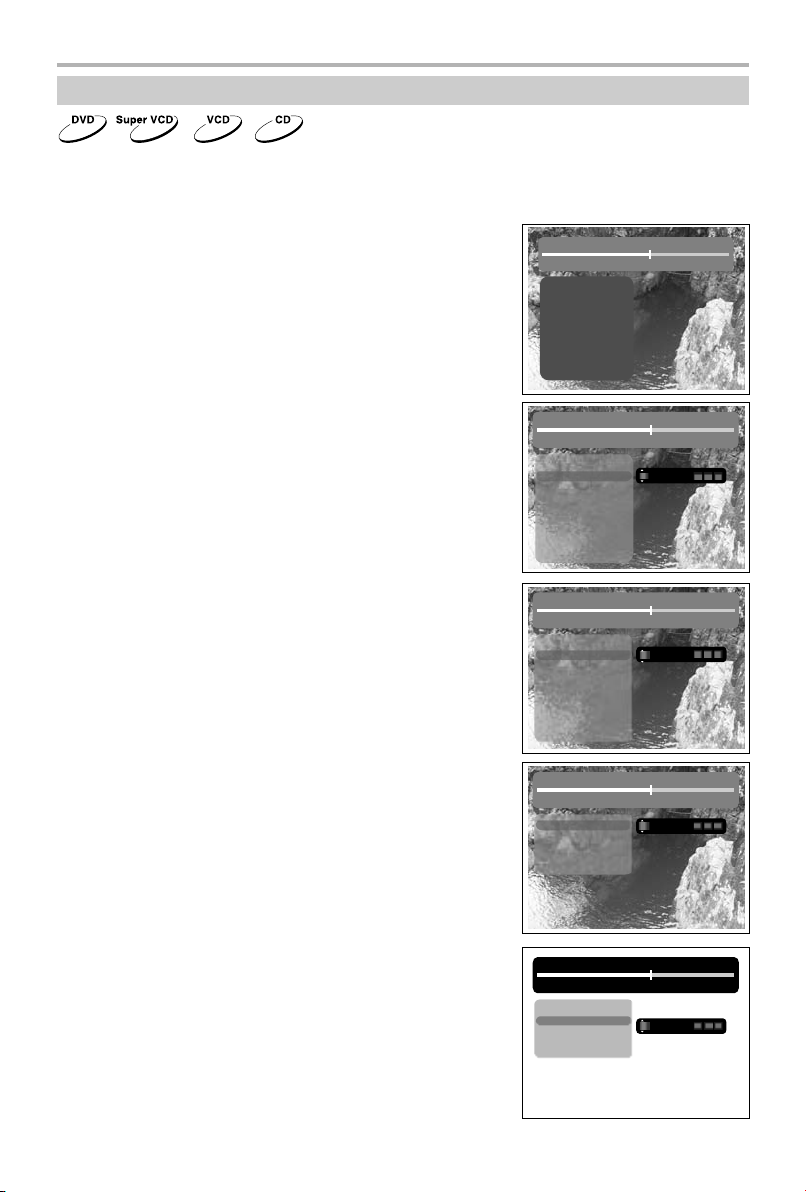

Браузер треков 23

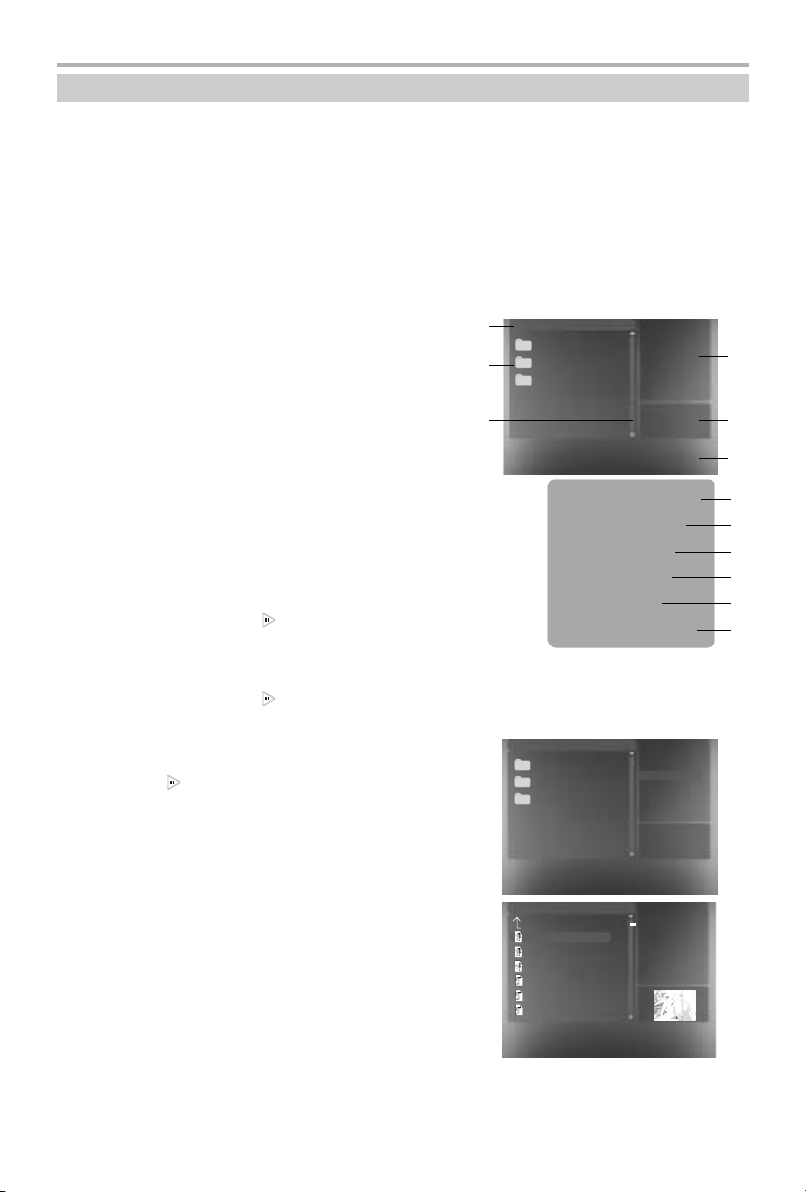

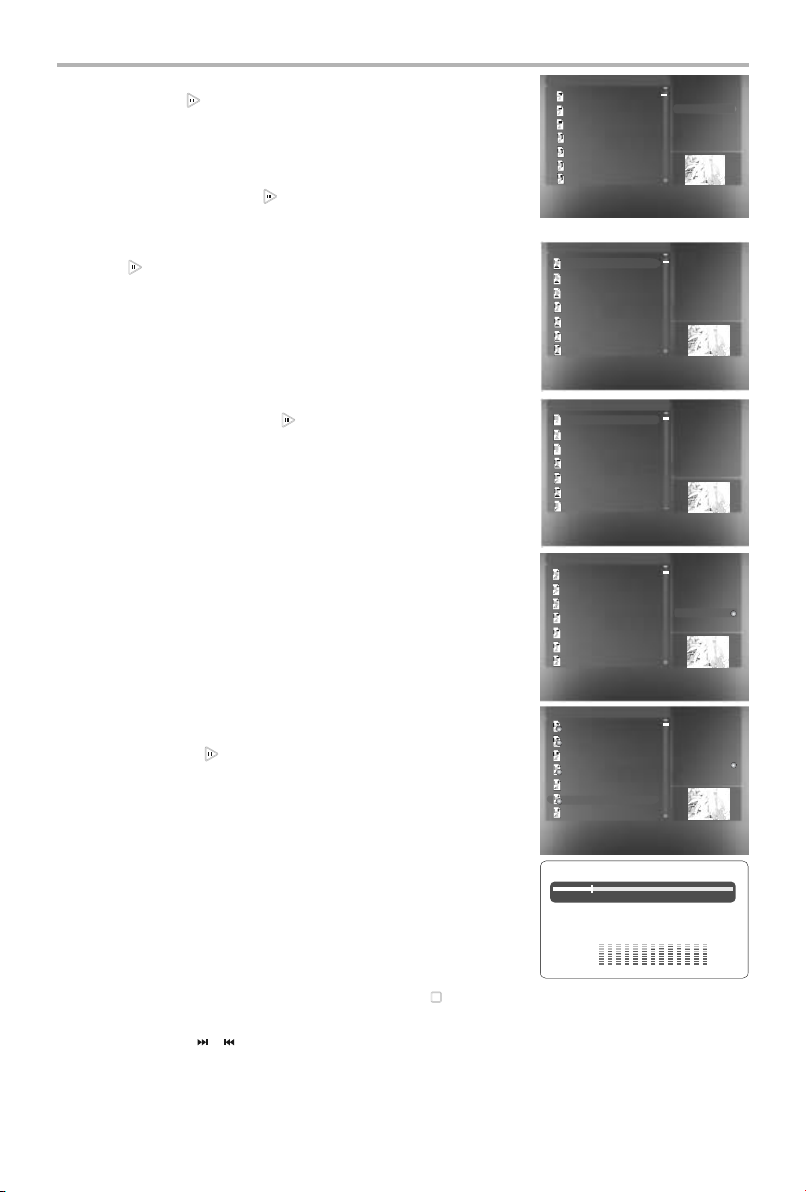

Воспроизведение MP3−, JPEG−файлов 24

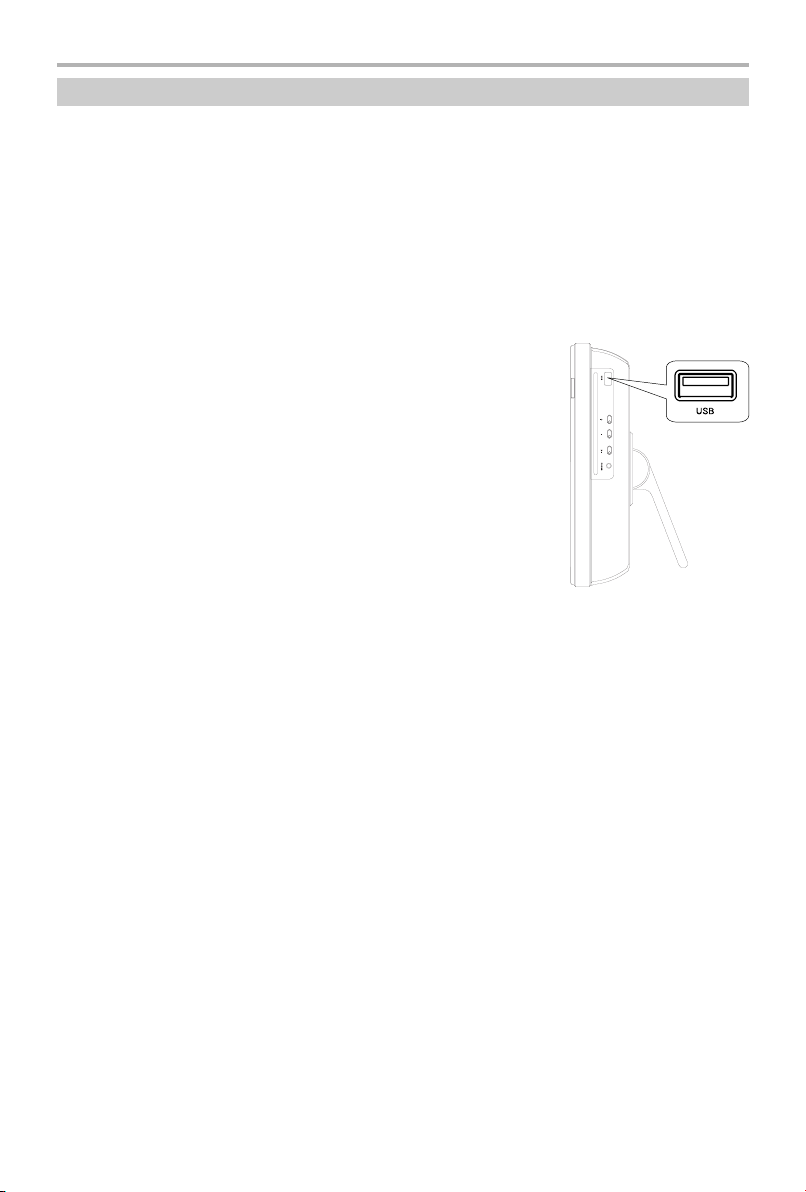

Работы с USB−устройствами 26
НАСТРОЙКИ ФУНКЦИЙ
Выбор и изменение настроек 27
Выбор настроек Язык 27
Раздел настроек Изображение 28
Раздел настроек Звук 28
Раздел настроек Воспроизведение 29
Раздел настроек Предпочтения 29
Раздел настроек Семейный фильтр 30
Раздел настроек Первичная настр. 30
Раздел настроек Сброс настройки 30
Раздел настроек Выход 30
ПРОЧЕЕ
Полезные примечания 31
Поиск неисправностей 31
Критерий оценки качества ЖК−матрицы 31
Технические характеристики 32
Термины 33

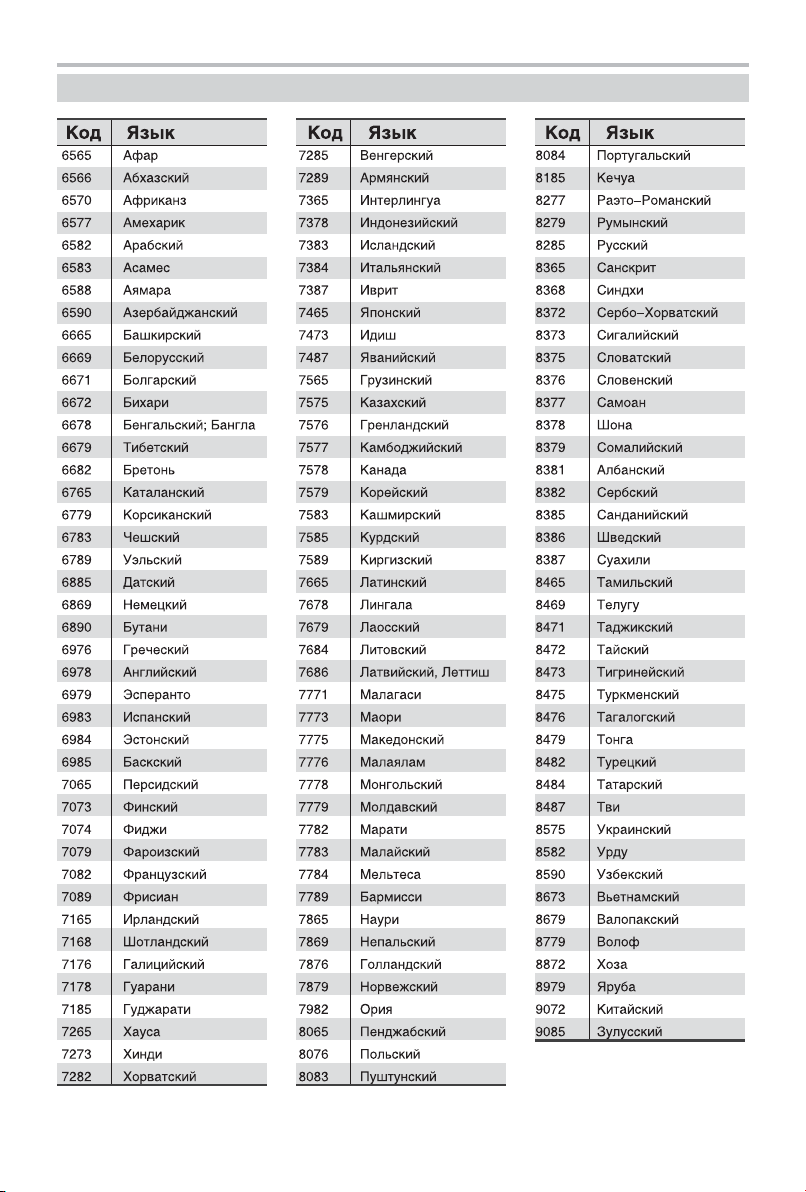

Список кодов языков 34
Сервисное обслуживание 35
ВВЕДЕНИЕ
Инструкция по мерам безопасности
Символ Опасности
Напоминание пользователю о высоком напряжении.
Символ Предупреждения
Напоминание пользователю о проведении всех действий в соответствии с инструкциями.
ВНИМАНИЕ:
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИЮ ЕГО
В УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.
ПРЕДУПРЕЖДЕНИЯ:
• Перед использованием устройства внимательно ознакомьтесь с настоящим руководством. Сохраните
его для использования в будущем.
• Никогда самостоятельно не вскрывайте устройство и внешний блок питания, это может стать причиной
поражения электрическим током, привести к выходу устройства из строя и аннулирует гарантийные
обязательства производителя. Для ремонта и технического обслуживания обращайтесь только
к квалифицированным специалистам.
• Для электропитания устройства используйте электросеть с надлежащими характеристиками и только
внешний блок питания, поставляемый в комплекте с устройством.
• Подключайте устройство только к предназначенным для этого аудиовидеокомпонентам
и предназначенными для этого соединительными кабелями.
• Не подвергайте устройство воздействию прямых солнечных лучей, низких и высоких температур,
повышенной влажности. Избегайте резких перепадов температуры и влажности. При перемещении
устройства из прохладного помещения в теплое и наоборот распакуйте устройство перед началом
эксплуатации и подождите 1−2 часа, не включая его.
• Не устанавливайте на устройство посторонние предметы. Оберегайте устройство от ударов, падений,
вибрации и иных механических воздействий. Помните – экран устройства хрупок и может быть
поврежден даже незначительным усилием.
• Не закрывайте вентиляционные отверстия на задней панели устройства и не устанавливайте его
в местах, где нормальное охлаждение устройства во время работы невозможно.
• Не используйте при чистке устройства абразивные материалы и органические соединения (алкоголь,
бензин и т. д). Для чистки корпуса устройства допускается использование небольшого количества
нейтрального моющего средства, для чистки экрана используйте сухую мягкую ткань или специальные
салфетки, предназначенные для LCD−мониторов.
• Отключайте устройство от сети электропитания и от кабеля телевизионной антенны, если
не собираетесь пользоваться им длительное время.
• Вынимайте батарейки из пульта дистанционного управления, если не собираетесь пользоваться
им длительное время.
• Для подключения устройства к сети электропитания используйте только розетки, оснащенные кабелем
заземления.
Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.
Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.
Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями
объектов и могут отличаться от их реального внешнего вида.
1
Вы приобрели многофункциональный ЖК−телевизор со встроенным DVD−плеером, который
обеспечивает не только просмотр телевизионных каналов, но и позволяет воспроизводить
лазерные диски и отображает сигнал внешних видеоустройств.
Особенности
Оснащение
• Высококачественная цветная TFT матрица с диагональю 15 дюймов (≈ 38см)
• Максимальное разрешение 1024x768
• Встроенный мультиформатный DVD−плеер с механизмом загрузки Slot−in
• Мультисистемный ТВ тюнер с поддержкой NICAM
• Встроенная стереофоническая акустическая система
• USB−порт, позволяющий работать с flash памятью внешних совместимых устройств
• Композитный видео−, аудиовходы
• Цифровой коаксиальный выход, дающий возможность многоканального аудиовоспроизведения
лазерных дисков
• Выход для подключения наушников
• Универсальный кронштейн для крепления к мебели или к стене
Прием телепрограмм и воспроизведение внешних видеосигналов
• Автоматическая, ручная, точная настройки и память на 100 телевизионных каналов
• Отображение телетекста и память на 10 страниц
• Регулировка яркости, контрастности, насыщенности, четкости и четыре предустановленных режима
настроек изображения
• Регулировка тембра, баланса акустической системы и четыре предустановленных режима настроек звука
Воспроизведение лазерных дисков
• Воспроизведение цифрового видео в форматах DVD−Video, Super VSD, VSD
• Поддержка стандарта MPEG−4
• Воспроизведение музыкальных композиций в форматах CD−DA, HDCD и MP3
• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG
• Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW
• Адаптированное для России, стран Балтии и СНГ экранное меню, поддержка названий файлов,
ID3−тэгов и CD−Text, упрощающие работы пользователя
• Функция "Q−Play", позволяющая начать воспроизведение, пропустив "неперематываемые"
рекламные блоки
• Функция "Браузер", отображающая информацию о режимах воспроизведения
• Автоматическая защита телевизионного экрана
• Защита от просмотра детьми нежелательных дисков
• Автоматический выбор напряжения питания (~ 100−250 В) и защита от короткого замыкания
Комплектация
ЖК−телевизор со встроенным DVD−плеером 1 шт.
Пульт дистанционного управления 1 шт.
Батарея ААА 2 шт.
Внешний блок питания 1 шт.
Сетевой кабель 1 шт.
Кабель Mini−Jack – RCA 1 шт.
Кабель Mini−Jack – 2xRCA 1 шт.
Кабель Mini−Jack – 3xRCA 1 шт.
Упор 1 шт.
Винт М5х28 1 шт.
Универсальный кронштейн 1 шт.
Винт М5х13 1 шт.
Шуруп М5х35 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
ВВЕДЕНИЕ
Установка
Данный ЖК−телевизор предусматривает два варианта установки: настольное размещение и крепление
к мебели или к стене.
Внимание!
• При установке устройства оберегайте его от падений и иных механических воздействий. Удерживайте
его только за корпус, избегайте прикосновений к экрану.
• После установки убедитесь в надежности крепления всех компонентов.
• При использовании универсального кронштейна убедитесь в надежности его крепления к мебели
или стене. В зависимости от материала поверхности входящие в комплект винты могут не обеспечивать
надежного крепления, в этом случае замените их на необходимые.
• В случае необходимости доверьте установку устройства квалифицированным специалистам.
1. Для настольного размещения воспользуйтесь упором, входящим в комплект. Совместите выступы
в верхней части упора с соответствующими разъемами на задней панели устройства и зафиксируйте
его винтом M5x28, как показано на рисунке:
M5x28
2. Для крепления устройства к стене или к мебели, например, к нижней поверхности кухонных шкафов,
полок и других подобных элементов, воспользуйтесь универсальным кронштейном, входящим в комплект.
• Убедитесь, что в месте крепления достаточно места для работы со встроенным DVD−плеером
устройства. Поверните монтажный кронштейн на 90°. Закрепите кронштейн на выбранной поверхности
при помощи входящих в комплект винтов M5x35.
• Совместите выступы кронштейна с соответствующими разъемами на задней панели устройства
и зафиксируйте его винтом M5x13, как показано на рисунке:
Стена
Стена
M5x35
M5x13
Стена
M5x35
3
РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ
Общий вид панелей управления и индикации
:
;
<
=
>
?
@
Левая панель
: Клавиша MENU
Отображение меню ЖК−телевизора.
; Клавиши –CH+
Переключение настроенных телевизионных каналов/перемещение по пунктам меню.
< Клавиши –VOL+
Регулировка громкости/регулировка выбранных параметров.
= Клавиша SOURCE
Выбор режима работы.
> Клавиша STANDBY
Переключение рабочего режима/режима ожидания.
A
B
C
0
1
2
Передняя панель
? Датчик дистанционного управления
@ Индикатор электропитания
Правая панель
A Слот для лазерного диска
B USB−порт
C Клавиша EJECT
Извлечение лазерного диска.
0 Клавиша STOP
Остановка воспроизведения.
1 Клавиша PLAY/PAUSE
Начало воспроизведения/пауза в воспроизведении.
2 Разъем для подключения наушников
4
РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ
Общий вид пульта дистанционного управления
: Клавиша
Открытие/закрытие лотка для загрузки дисков.
; Клавиша LANG
Изменение языка дубляжа.
< Клавиша NICAM
Переключение режимов аудио сопровождения.
= Клавиша DISP
Отображение информации о диске.
> Цифровые клавиши
? Клавиша BROWSE
Включение/выключение функции "Браузер".
@ Клавиши направления
A Клавиша SETUP
Функции режима SETUP.
B Клавиша
Возврат к предыдущему
просматриваемому каналу
C Клавиша SOURCE
Переключение режимов работы TV/DVD.
0 Клавиша
Ускоренное обратное воспроизведение.
1 Клавиша
Воспроизведение с предыдущей метки.
2 Клавиша REPEAT
Повторное воспроизведение.
3 Клавиша A−B
Повтор выбранного участка.
4 Клавиша
Включение/выключение звука.
5 Клавиша VOLUME+/−
Увеличение/уменьшение уровня громкости.
6 Клавиша USB/DVD
Переключение режимов USB/DVD.
7 Клавиша
Воспроизведение с последующей метки.
8 Клавиша
Остановка воспроизведения.
f Клавиша
Ускоренное воспроизведение вперед.
g Клавиша
Нормальное воспроизведение/пауза.
h Клавиши ZOOM+/−
Масштабирование изображения.
i Клавиша CANCEL
Возврат к предыдущему уровню/отмена текущего действия.
j Клавиша OK
k Клавиша MENU
Меню DVD−диска/режим PBC.
l Клавиша ANGLE
Изменение ракурса камеры/изменение режима воспроизведения файлов MP3 и JPEG.
D Клавиша Q−PLAY
Активация функции "Q−Play".
E Клавиша SUBT
Изменение языка субтитров/изменение режима отображения файлов JPEG.
F Клавиша
Рабочий режим/режим ожидания.
9 Клавиша CH
Переключение каналов.
:
;
=
<
>
?
@
A
B
C
0
1
2
3
F
E
D
l
k
9
j
i
h
g
f
8
7
6
5
4
5
РАСПОЛОЖЕНИЕ И ФУНКЦИИ ОРГАНОВ УПРАВЛЕНИЯ
Установка батарей в пульт дистанционного управления
1. Откройте крышку
на задней поверхности
пульта дистанционного
управления.
Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.
2. Вставьте батарейки.
Использование пульта дистанционного управления
При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели не превышает
30 градусов и расстояние до устройства не превышает 8 метров.
3. Закройте крышку.
Предостережения
• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели устройства.
• Своевременно заменяйте батарейку в пульте дистанционного управления.
• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.
6
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
Расположение и назначение коммутационных интерфейсов
<
=
IN
VIDEO
AUDIO
OUT
COAX
RF
: ;>
: Интерфейс AUDIO VIDEO IN (Mini−Jack)
Предназначен для подключения внешнего источника сигнала, например, DVD−плеера, спутникового
ресивера, видеомагнитофона и других устройств, оснащенных композитным видеовыходом, а также
для подключения стереофонического аудиосигнала. Подключение к данному входу производится
при помощи кабеля Mini−Jack – 3xRCA, при этом желтый разъем отвечает за передачу видеосигнала,
а белый и красный – за передачу аудиосигнала.
; Аудиовыход COAX. OUT (Mini−Jack)
Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD−плеера
на внешнее декодирующее устройство. Подключение к данному входу производится при помощи
кабеля Mini−Jack – 1xRCA.
< Вход RF
Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).
= Разъем UPGRADE
Разъем предназначен для сервисного обслуживания.
ВНИМАНИЕ
Запрещается использовать разъем UPGRADE для подключения персонального компьютера.
> Разъем 12 V
Предназначен для подключения внешнего блока питания.
7
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ
Включение
Внимание: используйте только блок питания, поставляемый в комплекте с данным устройством.
Подключайтесь только к электросетям с необходимыми для данного блока питания параметрами.
• Подключите сетевой кабель в соответствующий разъем внешнего блока электропитания.
Подключите внешний блок в соответствующий разъем на задней панели устройства.
Включите вилку сетевого кабеля в розетку сети электропитания.
• Переведите устройство в рабочий режим нажатием на клавишу STANDBY. Подсветка индикатора
электропитания изменится на зеленую.
Внешний блок
электропитания
Внимание: отключайте устройство от сети электропитания, если не собираетесь пользоваться
им длительное время.
Сетевой кабель
Выбор режима работы
Для выбора режима работы или необходимого видеовхода нажмите
клавишу SOURCE. На экране отобразится меню выбора режима работы:
TV – просмотр телепрограмм
DVD – воспроизведение лазерных дисков
AV – композитный видеовход
При помощи клавиш на пульте дистанционного управления или клавиш +СН– на левой панели
устройства выберите необходимый видеовход или режим работы. Подтвердите выбор нажатием
на клавишу OK на пульте дистанционного управления или нажатием на одну из клавиш +VOL–
на левой панели устройства.
TV
DVD
AV
8
РЕЖИМ ТЕЛЕВИЗОРА
Данное устройство обеспечивает прием эфирных и кабельных аналоговых телепередач, запоминание
до 100 телевизионных каналов и позволяет осуществлять автоматический, ручной и точный поиск
телевизионных каналов. Встроенный тюнер поддерживает отображение телетекста и воспроизведение
стереозвука, передаваемого в системе NICAM.
Переключение настроенных каналов
• Последовательное переключение настроенных каналов осуществляется нажатием на клавиши +СH–
на левой панели устройства или на пульте дистанционного управления.
• При помощи цифровых клавиш Вы можете ввести номер желаемого канала. При этом, если номер
канала >10, то переведите устройство в режим ввода двухразрядных чисел однократным нажатием
на клавишу −/−−.
• Возврат к предыдущему просматриваемому каналу осуществляется нажатием на клавишу .
Выбор предустановленных настроек изображения
Данное устройство позволяет выбрать одну из предустановленных настроек, в зависимости от характера
изображения: ПОЛЬЗОВАТЕЛЬ, СТАНДАРТНЫЙ,
ДИНАМИЧНЫЙ, МЯГКИЙ.
Вы можете задать желаемые параметры изображения для настройки ПОЛЬЗОВАТЕЛЬ в меню устройства.
Подробнее эта операция описана на странице 10.
Выбор предустановленных настроек звука
Данное устройство позволяет выбрать одну из предустановленных настроек, в зависимости от характера
звучания: ПОЛЬЗОВАТЕЛЬ, СТАНДАРТНЫЙ, МУЗЫКА,
ФИЛЬМ.
Вы можете задать желаемые параметры изображения для настройки ПОЛЬЗОВАТЕЛЬ в меню устройства.
Подробнее эта операция описана на странице 10.
ПОЛЬЗОВАТЕЛЬ СТАНДАРТНЫЙ
МЯГКИЙ
ПОЛЬЗОВАТЕЛЬ СТАНДАРТНЫЙ
ФИЛЬМ МУЗЫКА
ДИНАМИЧНЫЙ
Выбор типа звукового сопровождения
В сигнал некоторых телевизионных каналов включено стереофоническое звуковое сопровождение,
передаваемое в системе NICAM. Последовательным нажатием на клавишу NICAM Вы можете выбрать
желаемое звуковое сопровождение.
9
РЕЖИМ ТЕЛЕВИЗОРА
Настройки в режиме просмотра телепрограмм
Для настройки параметров просмотра телевизионных программ
в режиме TV нажмите клавишу SETUP на пульте дистанционного
управления или SETUP на левой панели устройства. На экране
отобразится меню настроек:
Для перемещения по меню используйте клавиши на пульте
дистанционного управления или клавиши +СН– на левой панели
устройства. Для выбора необходимого параметра используйте
клавиши на пульте дистанционного управления или клавиши
ЯРКОСТЬ
КОНТРАСТНОСТЬ
НАСЫЩЕННОСТЬ
ОТТЕНОК
ВЫБРАТЬ ВВОДOKВОЗВРАТ
+VOL– на левой панели устройства. При необходимости подтвердите
выбор нажатием на клавишу OK. Для выхода из меню нажмите один или несколько раз
на клавишу SETUP на пульте дистанционного управления или SETUP на левой панели устройства.
Настройки изображения
В разделе ИЗОБРАЖЕНИЕ Вы можете установить значение параметров ЯРКОСТЬ, КОНТРАСТНОСТЬ,
НАСЫЩЕННОСТЬ и ОТТЕНОК для предустановленной настройки ПОЛЬЗОВАТЕЛЬ.
ПРИМЕЧАНИЕ
• Настройка ОТТЕНОК в режиме просмотра телепрограмм неактивна.
Настройки звука
В разделе ЗВУК Вы можете установить значение параметров
ЗВУК, БАЛАНС, НИЗКИЕ и ВЫСОКИЕ.
• Параметр ГРОМКОСТЬ определяет общий уровень громкости
акустической системы.
• Параметр БАЛАНС определяет соотношение уровней сигнала
в левом и правом каналах акустической системы.
• Параметры НИЗКИЕ и ВЫСОКИЕ определяют тембр звучания
и позволяют регулировать соответственно уровни низкочастотных
и высокочастотных составляющих аудиосигнала.
ЗВУК
БАЛАНС
НИЗКИЕ
ВЫСОКИЕ
ВЫБРАТЬ ВВОД ВОЗВРАТ
ДИНАМИЧНЫЙ
ПОЛЬЗОВАТЕЛЬ
OK
50
40
50
50
MENU
ЗВУК
40
50
34
MENU
ПРИМЕЧАНИЕ
• Настройка параметров НИЗКИЕ и ВЫСОКИЕ доступна только в режиме BBE ВЫКЛ.
Настройка телеканалов
В разделе ТВ УСТАНОВКИ Вы можете выбрать параметры
КАНАЛ, РЕДАКТ., ТОЧНАЯ НАСТР., РУЧНОЙ ПОИСК,
ABTOПОИСК.
• Параметр КАНАЛ определяет, для какого из ранее найденных каналов
будут производиться корректировки.
• Параметр РЕДАКТ. позволяет выбрать, пропустить и поменять
КАНАЛ
РЕДАКТ.
ТОЧНАЯ НАСТР.
РУЧНОЙ ПОИСК
ABTOПОИСК
текущий канал.
• Параметр ТОЧНАЯ НАСТР. позволяет произвести точную настройку
частоты выбранного канала, при этом на экране отображается
ВЫБРАТЬ ВВОД ВОЗВРАТ
текущая частота.
• Параметр РУЧНОЙ ПОИСК позволяет изменить настройку выбранного канала. При активации данной
функции устройство начнет сканирование до нахождения нового устойчивого сигнала.
• Параметр ABTOПОИСК позволяет произвести автоматическое сканирование всего телевизионного
диапазона с запоминанием всех найденных телевизионных станций. Воспользуйтесь данной функцией
при первой настройке устройства или при подключении его к новой телевизионной сети.
10
ТВ УСТАНОВКИ
5
НЕТ
168.90MHZ
OK
MENU
Loading...
