КАРАОКЕ DVD-ПЛЕЕРЫ
(проигрыватели DVD-дисков)
DV511SI, DV515SI DV524SI, DV525SI
Руководство по эксплуатации
ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ЭКСПЛУАТАЦИЕЙ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ |
|
Инструкция по мерам безопасности |
1 |
Краткое описание формата DVD |
2 |
Условные обозначения |
3 |
Особенности |
3 |
Поддерживаемые форматы |
4 |
Расположение и функции органов управления |
4 |
Комплектация |
7 |
ПОДКЛЮЧЕНИЕ |
|

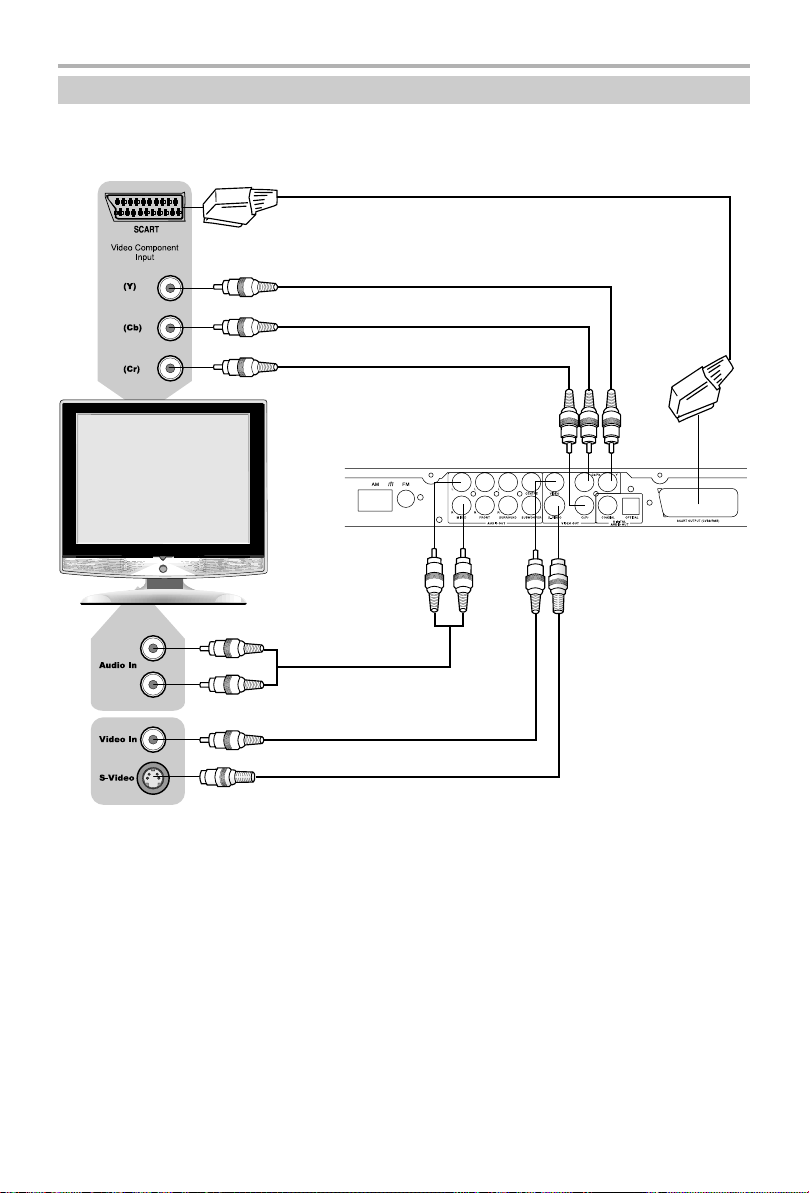

Подключение к телевизору |
8 |

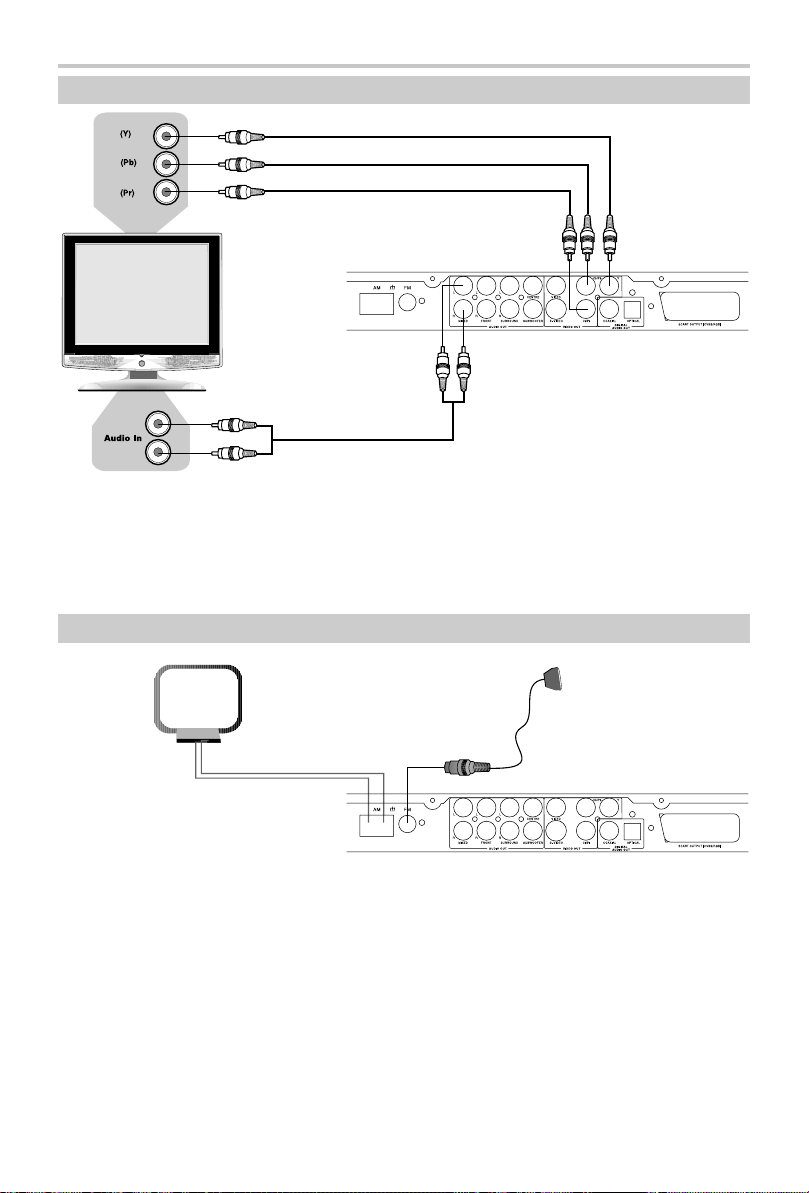

Подключение к телевизору с входом сигнала прогрессивной развертки |
9 |
Подключение FM/AM антенн |
9 |

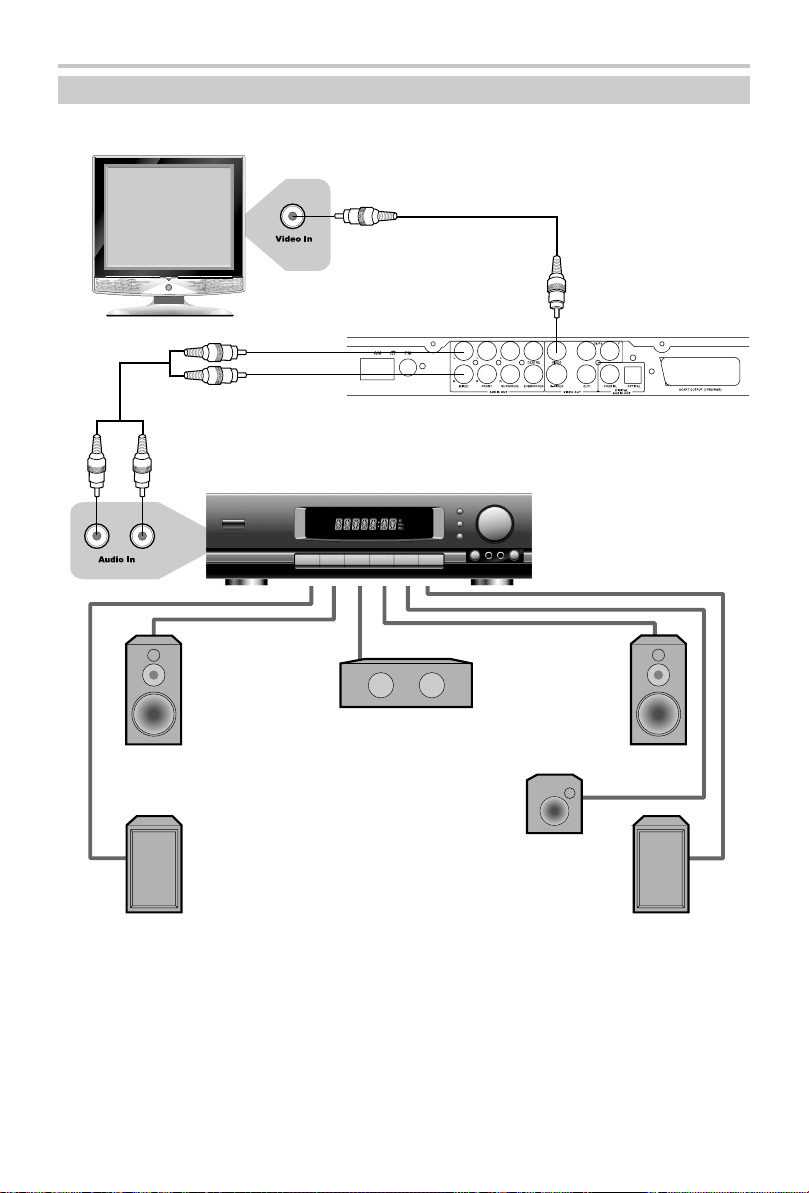

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround |
10 |

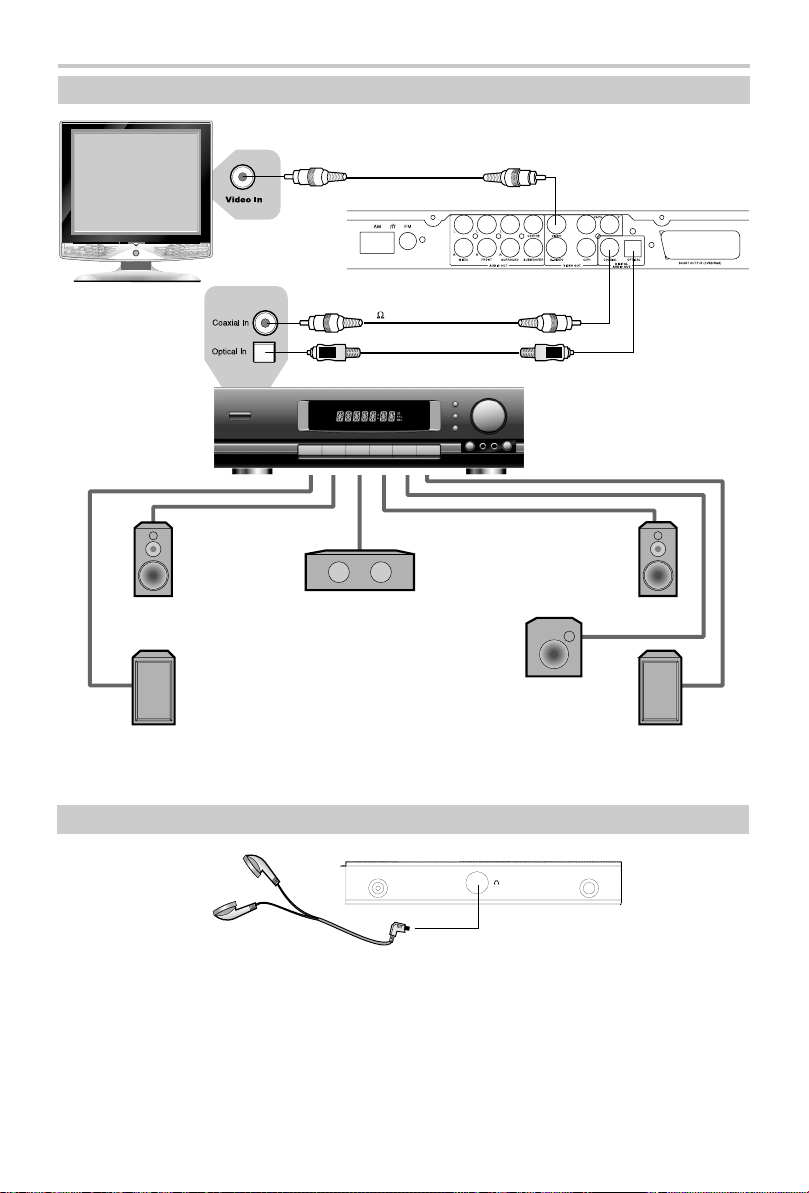

Подключение к усилителю с декодерами Dolby Digital или DTS |
11 |
Подключение наушников |
11 |

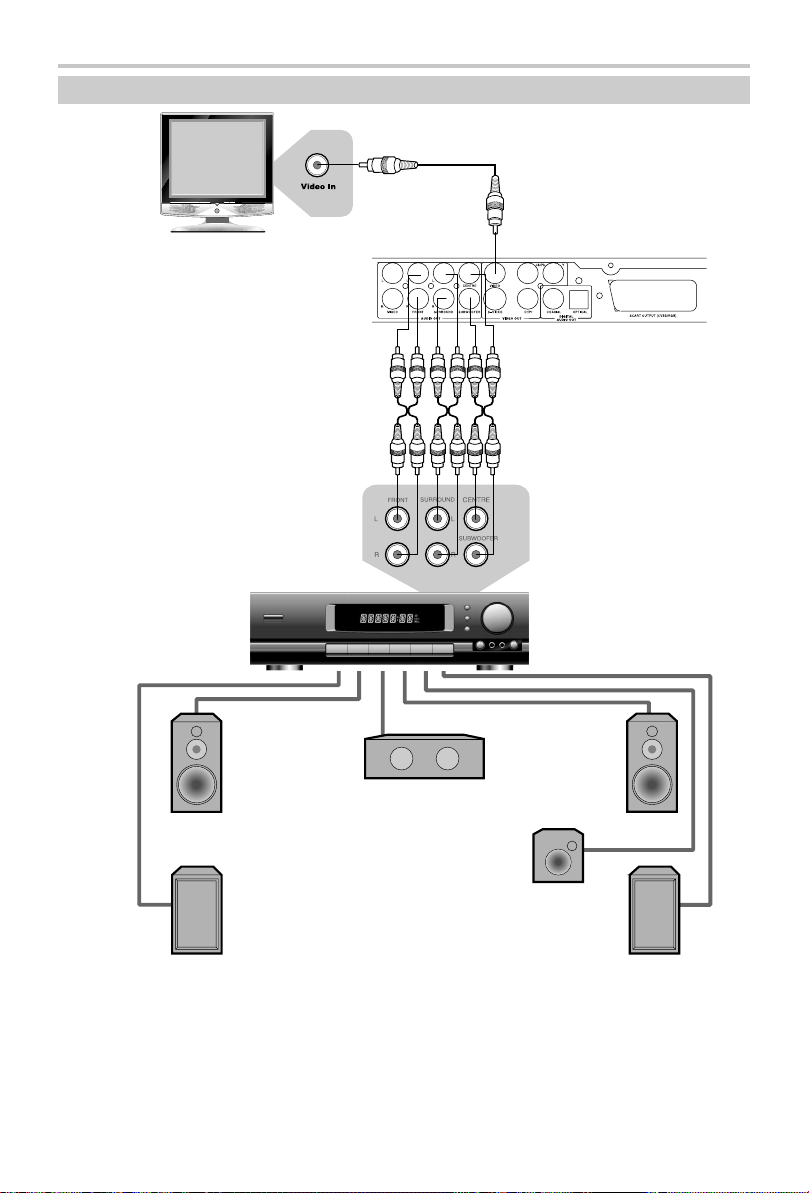

Подключение к усилителю с аудиовходом 5.1СН |
12 |
ОСНОВНЫЕ ОПЕРАЦИИ |
|

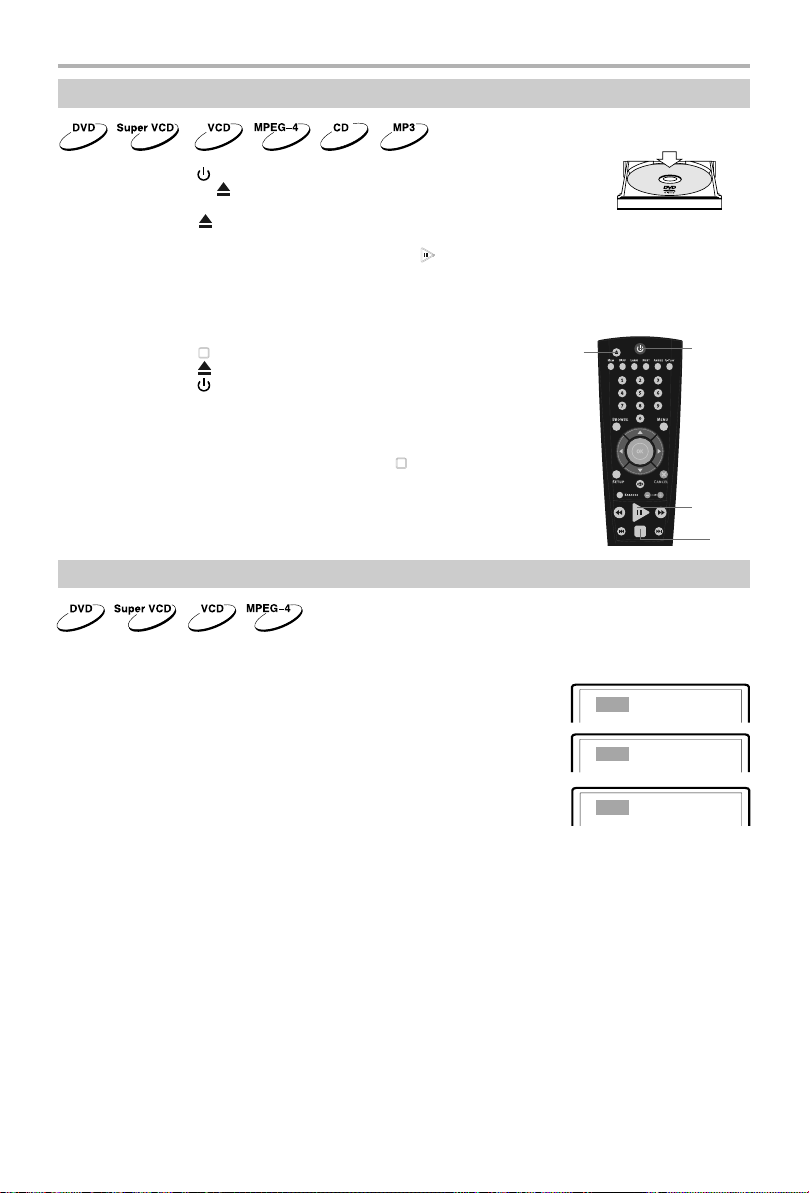

Воспроизведение дисков |
13 |
Выбор системы цветности |
13 |

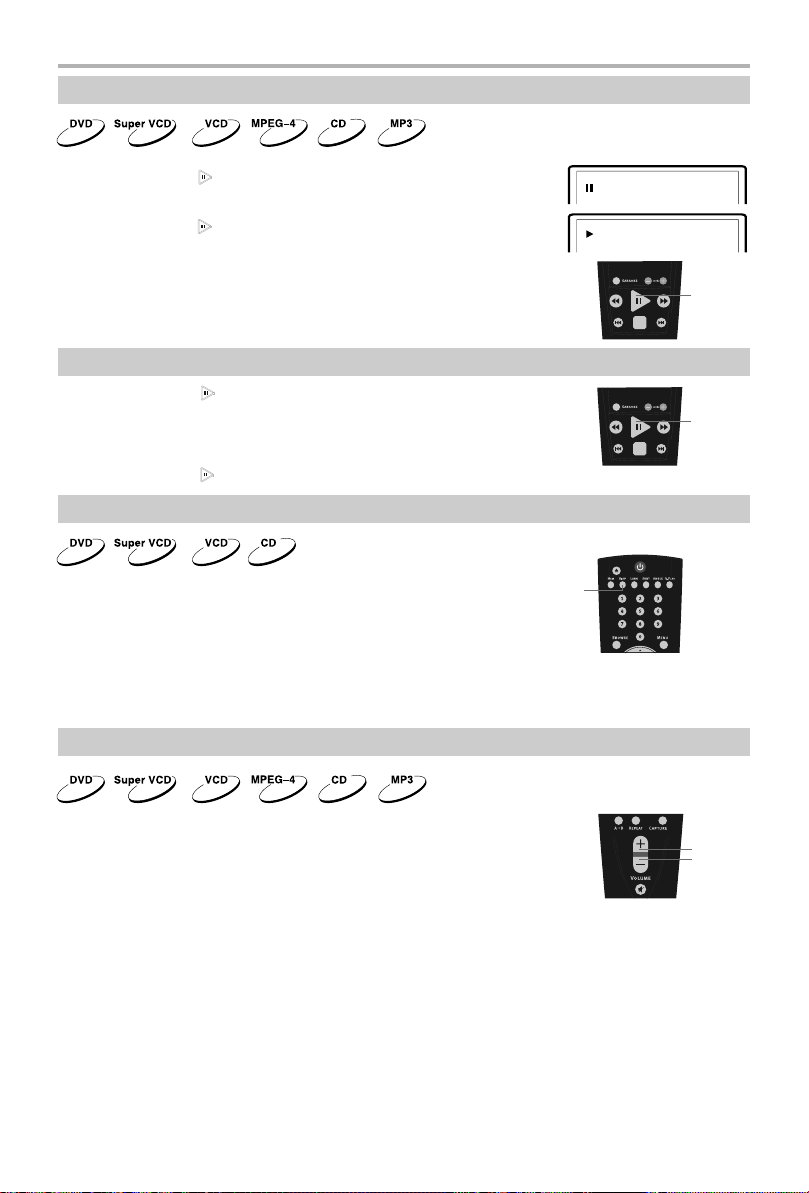

Пауза/нормальное воспроизведение диска |
14 |
Покадровое воспроизведение |
14 |
DISPLAY |
14 |
Регулировка уровня громкости |
14 |

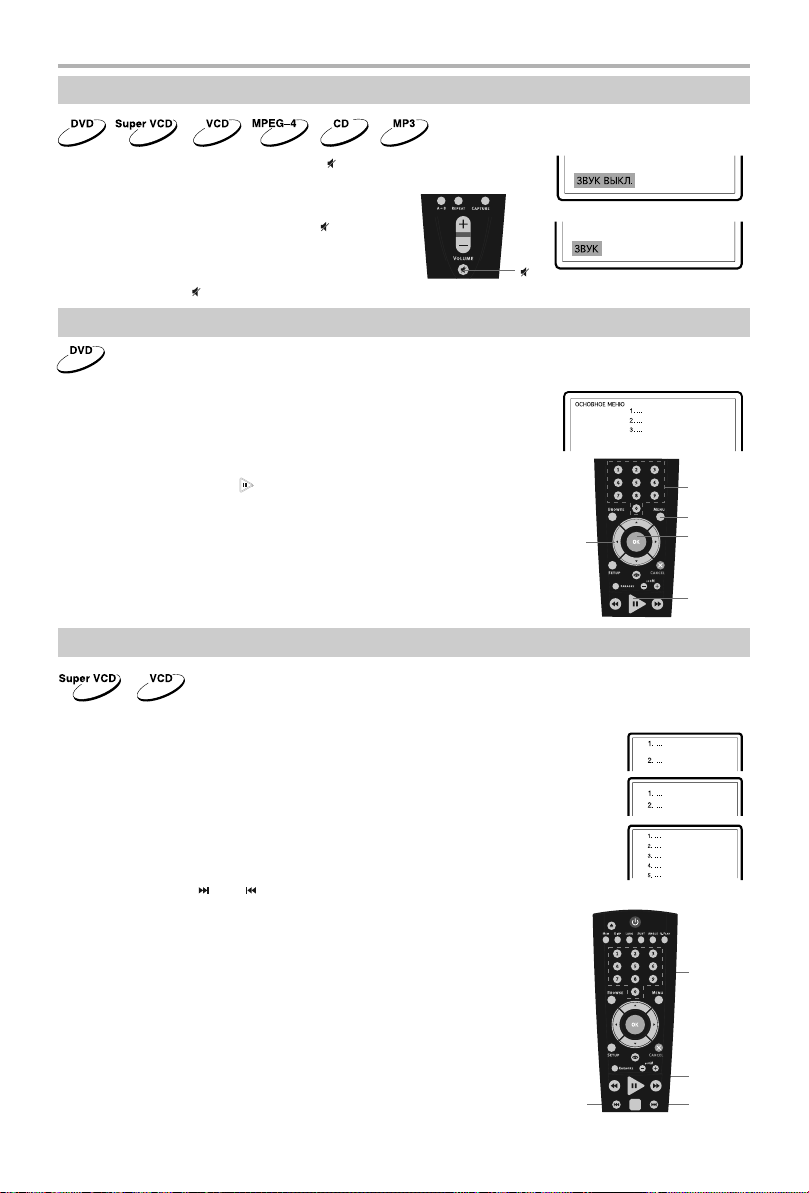

Отключение звука |
15 |
Меню проигрывания DVD−дисков |
15 |
Функция РВС |
15 |
Непосредственный выбор раздела или трека с помощью цифровых клавиш |
16 |
Выбор языка/аудиоканала |
16 |
Функция "Q−Play" (быстрое воспроизведение) |
16 |

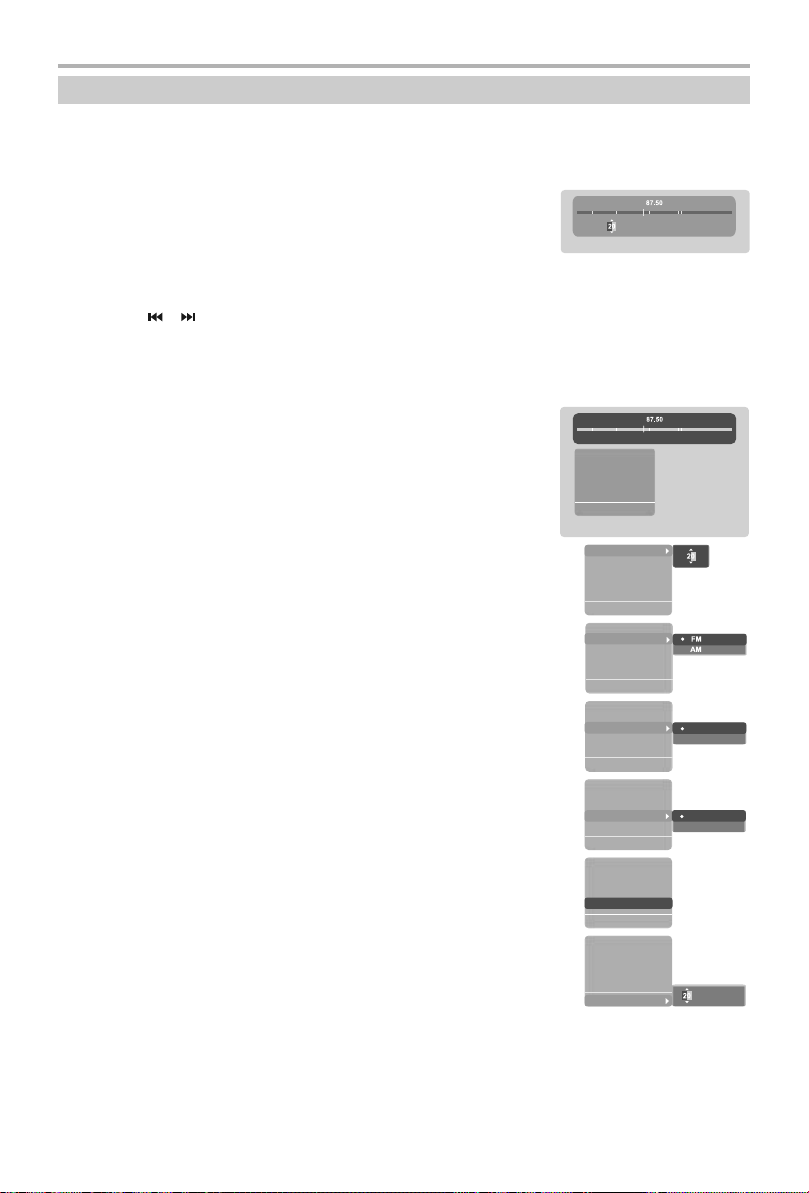

Использование радио |
17 |
ВОСПРОИЗВЕДЕНИЕ |
|

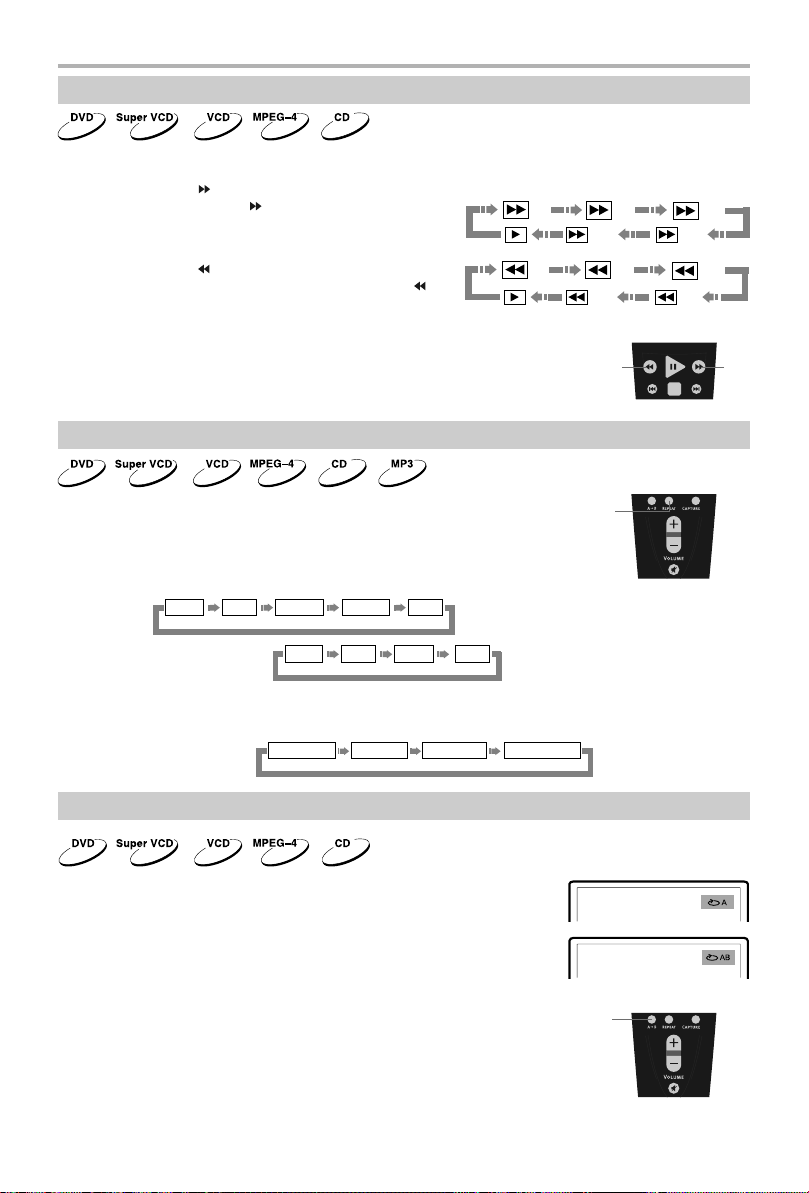

Ускоренное воспроизведение |
18 |
Повторное воспроизведение |
18 |
Повтор выбранного фрагмента |
18 |
Выбор субтитров |
19 |
Сохранение последнего места остановки на диске |
19 |
Увеличение/уменьшение изображения |
19 |
Виртуальная панель управления |
19 |
Сохранение картинки в качестве заставки |
20 |
Браузер треков |
20 |
Воспроизведение с заданного момента |
21 |

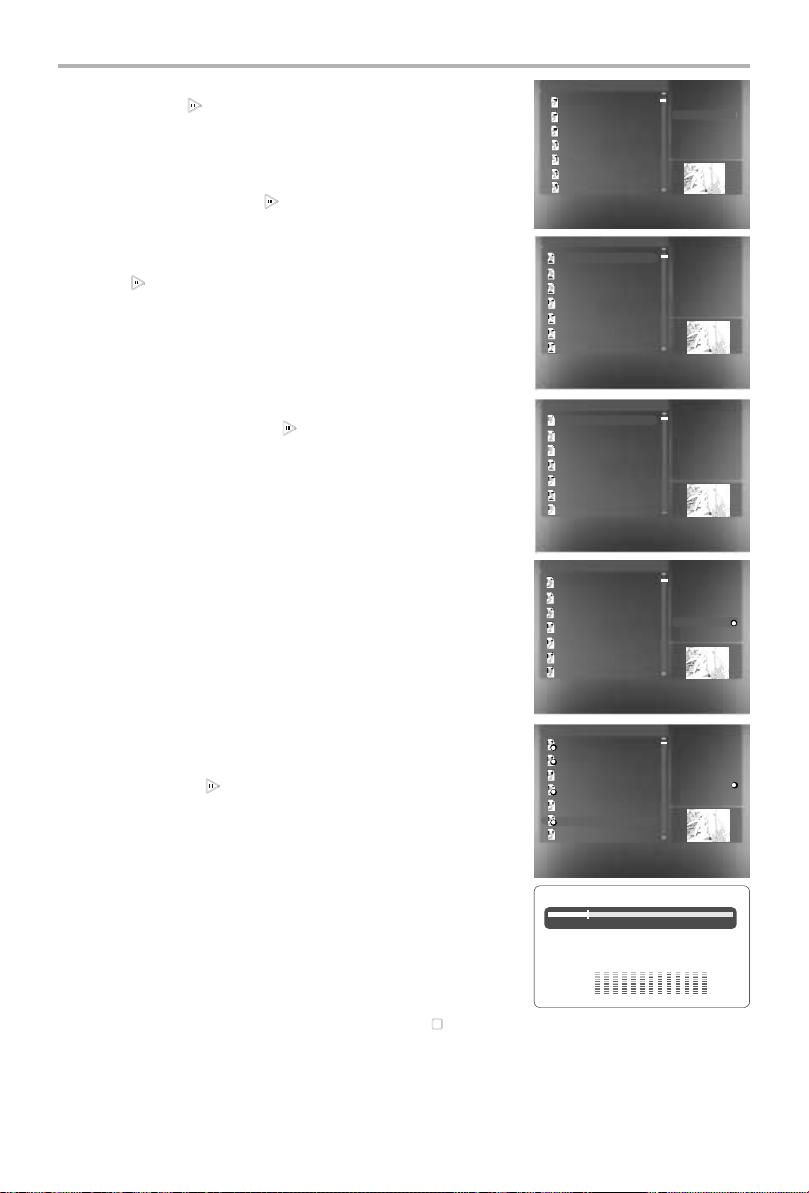

Воспроизведение МРЗ−, JPEG−, MPEG−4−файлов |
21 |
Воспроизведение караоке−дисков |
23 |
НАСТРОЙКИ ФУНКЦИЙ |
|
Выбор и изменение настроек |
25 |
Раздел настроек Язык |
25 |
Раздел настроек Изображение |
26 |
Раздел настроек Звук |
26 |
Раздел настроек Воспроизведение |
28 |
Раздел настроек Караоке |
28 |
Раздел настроек Предпочтения |
28 |
Раздел настроек Семейный фильтр |
29 |
Раздел настроек Первичная настр. |
29 |
Раздел настроек Сброс настройки |
29 |
Раздел настроек Выход |
29 |
ПРОЧЕЕ |
|

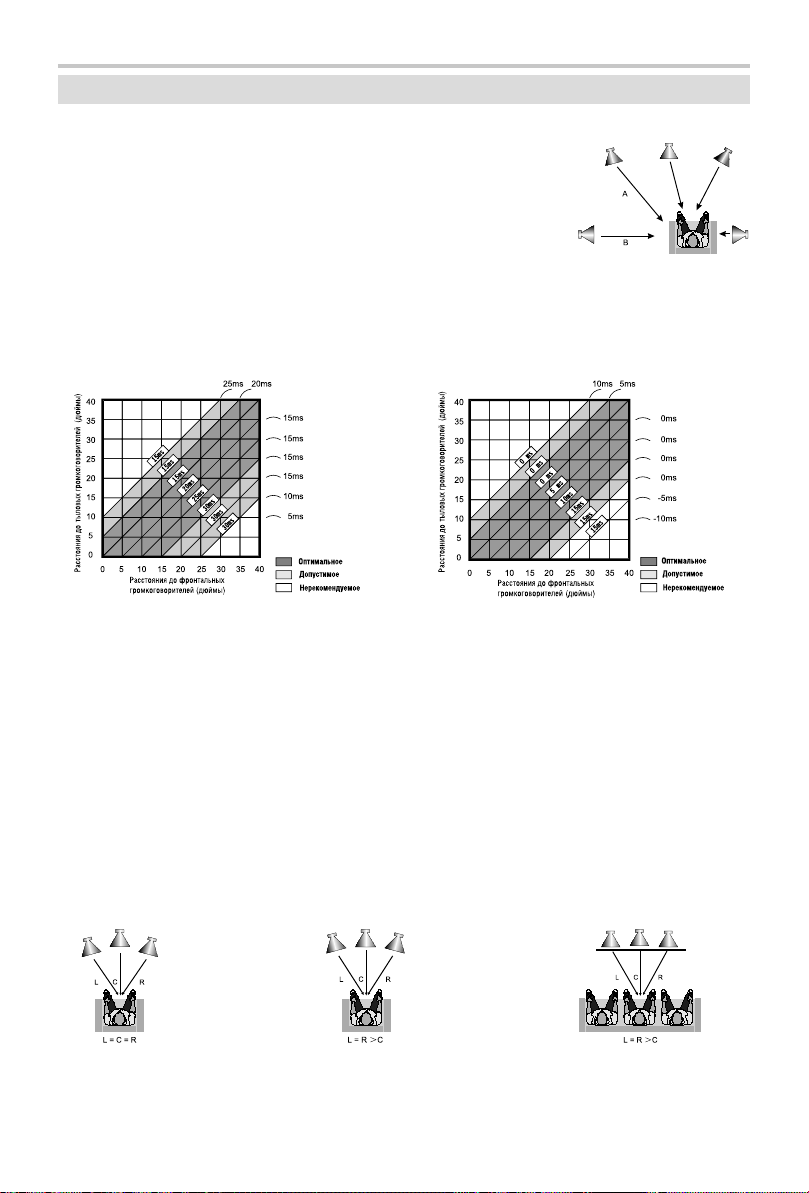

Установка задержки в канале |
30 |
Полезные примечания |
32 |
Поиск неисправностей |
32 |
Технические характеристики |
33 |
Термины |
34 |

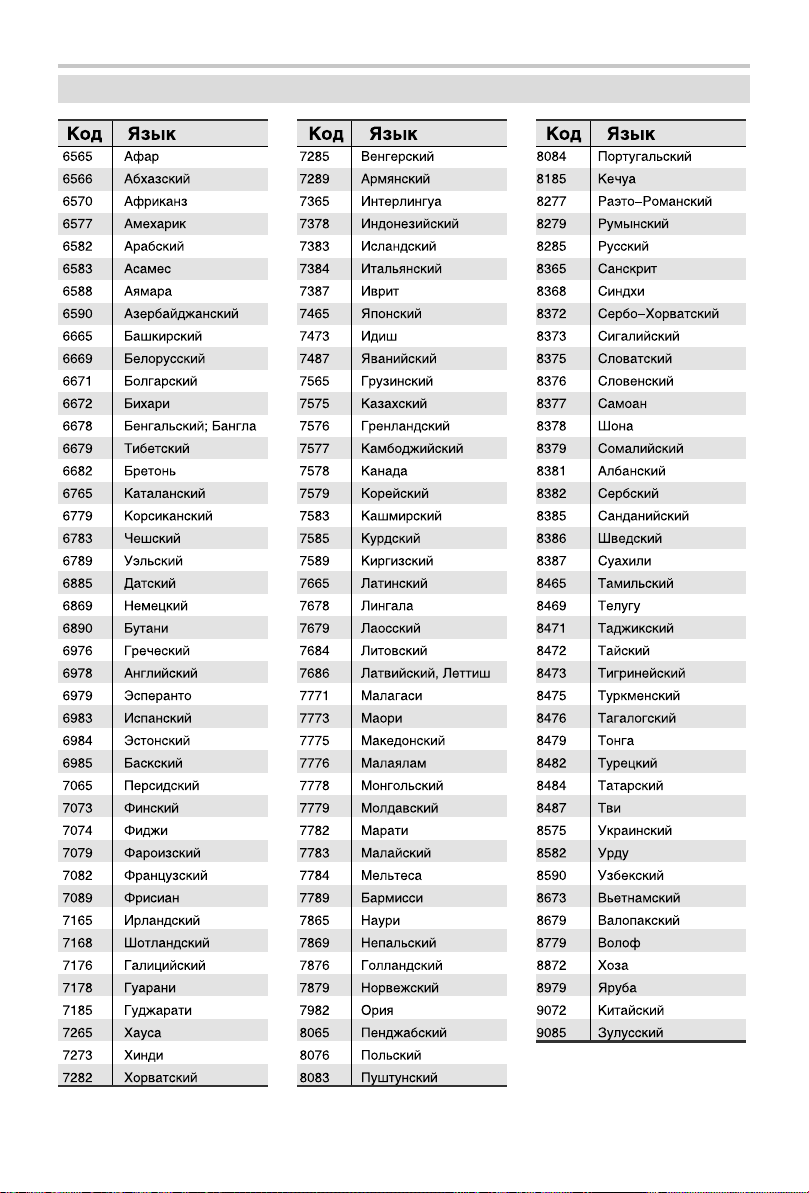

Список кодов языков |
35 |
Сервисное обслуживание |
36 |
ВВЕДЕНИЕ
Инструкция по мерам безопасности
Символ Опасности
Напоминание пользователю о высоком напряжении.
Символ Предупреждения
Напоминание пользователю о проведении всех действий в соответствии с инструкциями.
ПРЕДУПРЕЖДЕНИЯ:
•Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.
•Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите вблизи на лазерный луч.
•При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.
•Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.
•Отключайте питание плеера только при отсутствии диска.
•Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого времени.
•Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно, установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений вашей аудиосистемы.
•Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного воспроизведения.
•Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого влияния вибрации на его нормальную работу.
•Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.
•Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.
•Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.) для чистки устройства.
•Для ремонта и технического обслуживания обращайтесь только в уполномоченные для ремонта изделий торговой марки BBK Сервисные центры.
•Перед тем как подключить устройство к сети питания, пожалуйста, убедитесь, что сетевой кабель можно будет легко отключить в любой момент.
•Перед тем как включить устройство, пожалуйста, убедитесь в надежности его подключения к сети питания и другим устройствам.
РЕКОМЕНДАЦИИ:
Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.
Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.
Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation, зарегистрированная в США, Японии и других странах.
Данное устройство содержит систему защиты авторских прав, принадлежащую компании Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего использования ограниченным кругом лиц, если другое не оговорено договором с компанией Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется по закону.
Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями реальных объектов, которые могут отличаться от их реальных изображений.
1
ВВЕДЕНИЕ

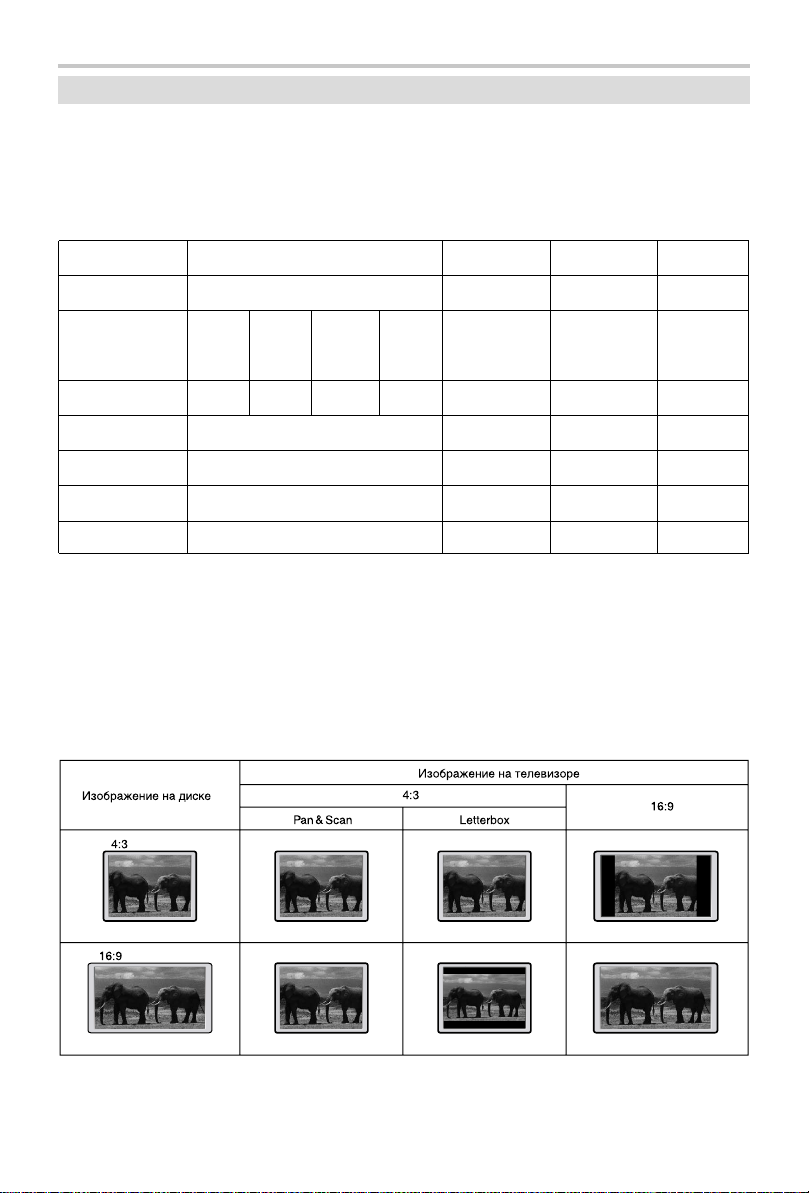

Краткое описание формата DVD
Формат DVD получил известность благодаря необычно большой емкости диска, что существенно расширило возможности его применения в домашних развлекательных системах. Емкость одного DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков). Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые обеспечивают 6 отдельных аудиоканалов и создают невероятные пространственные эффекты.
Сравнение формата DVD с другими форматами
|
|
DVD |
|
Super VCD |
VCD |
CD |
||
|
|
|
|
|
|
|
|
|
Метод записи |
|
Цифровой (MPEG−2) |
|
Цифровой |
Цифровой |
Цифровой |
||
|
|
(MPEG−2) |
(MPEG−1) |
|||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
1 сторона |
1 сторона |
2 стороны |
|
2 стороны |
|
|
|
Емкость |
1 слой – |
2 слоя – |
1 слой – |
|
2 слоя – |
650 МБ |
650 МБ |
650 МБ |
|
4,7 ГБ |
8,5 ГБ |
9,4 ГБ |
|
17 ГБ |
|
|
|
|
|
|
|
|
|
|
|
|
Время |
133 мин. |
242 мин. |
266 мин. |
|
484 мин. |
45 мин. |
74 мин. |
74 мин. |
воспроизведения |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр диска |
|
12/8 см |
|
12/8 см |
12/8 см |
12/8 см |
||
|
|
|
|
|
|
|
|
|
Горизонтальное |
|
500 и более линий |
|
350 |
250 |
|
||
разрешение |
|
|
и более линий |
и более линий |
|
|||
|
|
|
|
|
|
|||
Аудио |
Dolby Digital/Линейное PCM |
|
|
Линейное |
||||
|
|
|
|
|
|
|
|
PCM |
Качество звука |
48 кГц, 96 кГц/16, 20, 24 Бит |
|
44,1 кГц |
44,1 кГц/ |
||||
|
|
|
|
|
|
|
|
16 Бит |
Дополнительные возможности
•Множество поддерживаемых языков
DVD−диск может содержать до 8−ми языков дубляжа и 32−х языков субтитров.
•Множество ракурсов камеры
Определенные сцены на DVD−диске могут быть записаны в 9−ти различных ракурсах.
•Быстрый поиск необходимого фрагмента Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая главы (фрагменты, на которые разбит диск).
•Масштабирование изображения Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.
ПРИМЕЧАНИЕ
•Не все DVD−диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился на телевизоре 4:3 (без черных полос), DVD−диск должен быть записан особым образом. Тем не менее, даже в режиме Pan & Scan некоторая потеря информации все−таки будет.
2
ВВЕДЕНИЕ

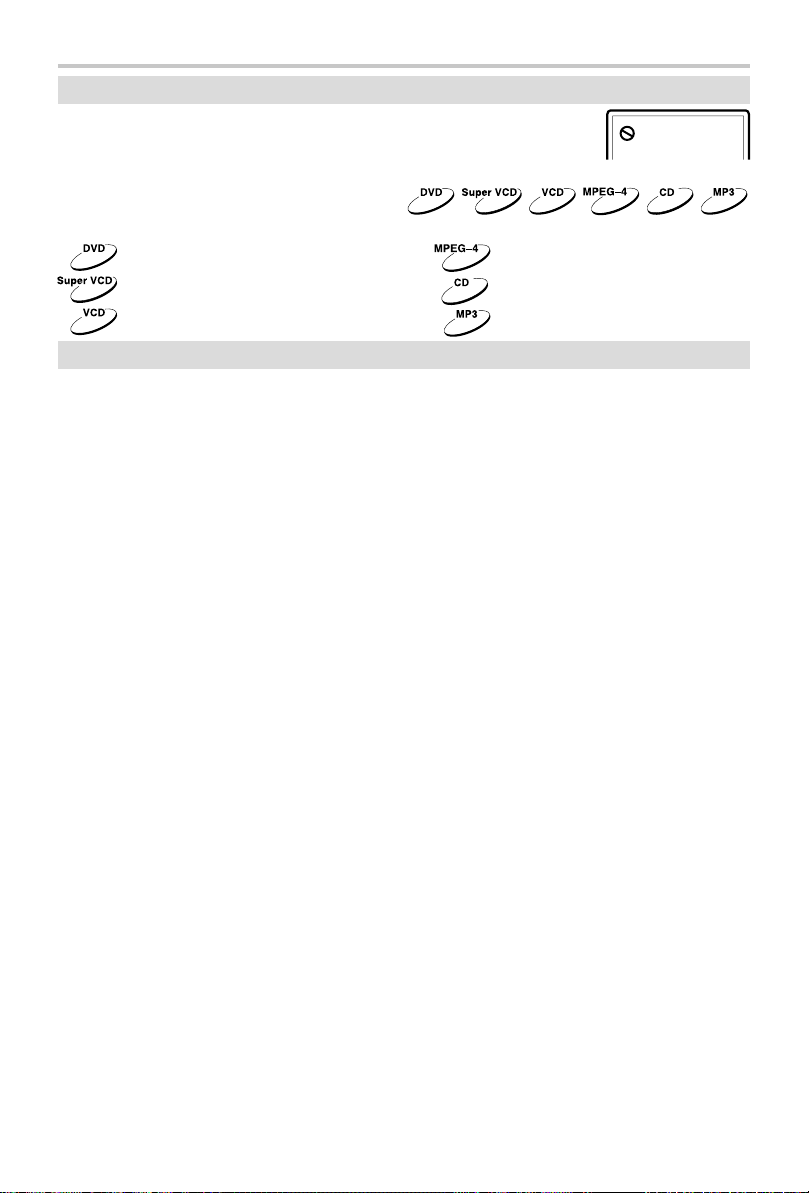

Условные обозначения
При нажатии клавиши, функция которой недоступна в данный момент, на экране телевизора появляется изображение:
Эти значки в верхней части параграфа обозначают типы дисков, к которым применима данная функция.
Применима к DVD−дискам |
Применима к MPEG−4−файлам |
Применима к Super VCD−дискам |
Применима к CD−дискам |
Применима к VCD−дискам |
Применима к MP3−файлам |
Особенности
Форматы
•Воспроизведение цифрового видео в форматах DVD−Video, Super VCD и VCD
•Поддержка стандарта MPEG−4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD
•Воспроизведение музыкальных дисков в форматах CD (CD−DA) и HDCD
•Воспроизведение музыкальных файлов, сжатых в форматах МР3, WMA и OGG Vorbis
•Воспроизведение караоке−дисков в форматах DVD−Video, VCD, CD+G
•Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG
Аудио
•АудиоЦАП 192 кГц/24 бит
•Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука
вформатах Dolby Digital/DTS/LPCM
•Стереофонический аудиовыход для подключения к телевизору или усилителю
•Встроенные цифровые декодеры многоканального звука Dolby Digital и DTS
•Встроенный декодер Dolby Pro Logic II, позволяющий преобразовывать стереофонический сигнал
вмногоканальный
•Микрофонный вход, обеспечивающий использование функции караоке*
•Выход для подключения наушников**
Видео
•ВидеоЦАП 108 МГц/12 бит
•Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие мерцания изображения
•Композитный, компонентный (Y Cb Cr), S−Video и RGB/SCART видеовыходы, расширяющие коммутационные возможности
•Транскодер NTSC/PAL, позволяющий воспроизводить диски, записанные в системе NTSC
•Поддержка множества ракурсов обзора, языков дубляжа и субтитров
•Регулировка резкости, гаммы, яркости, контрастности, оттенков, насыщенности изображения
Прочее
•Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW
•Встроенный цифровой FM/AM тюнер с памятью на 20 радиостанций и поддержкой RDS**
•Система КАРАОКЕ+, обеспечивающая расширенные функции караоке
•Адаптированные для России, стран СНГ и Балтии экранное меню, поддержка названий файлов, ID3−тэгов
иCD−Text, упрощающие работу пользователя
•Функция «Memory», позволяющая запоминать последнее место остановки на диске
•Функция «Q−Play», позволяющая начать воспроизведение, пропустив «неперематываемые» рекламные блоки
•Функция «Capture», дающая возможность сохранять любое изображение в качестве заставки***
•Функция «Браузер», отображающая информацию о режимах воспроизведения
•Функция «Виртуальная панель управления», упрощающая работу с устройством во время просмотра фильма
•Автоматическая защита телевизионного экрана
•Защита от просмотра детьми нежелательных дисков
•Автоматический выбор напряжения питания (~ 110–250 В, 50/60 Гц) и защита от короткого замыкания
* Два микрофонных входа для моделей DV511SI, DV524SI.
**Только для модели DV525SI.
*** Для всех моделей, кроме DV525SI.
3
ВВЕДЕНИЕ

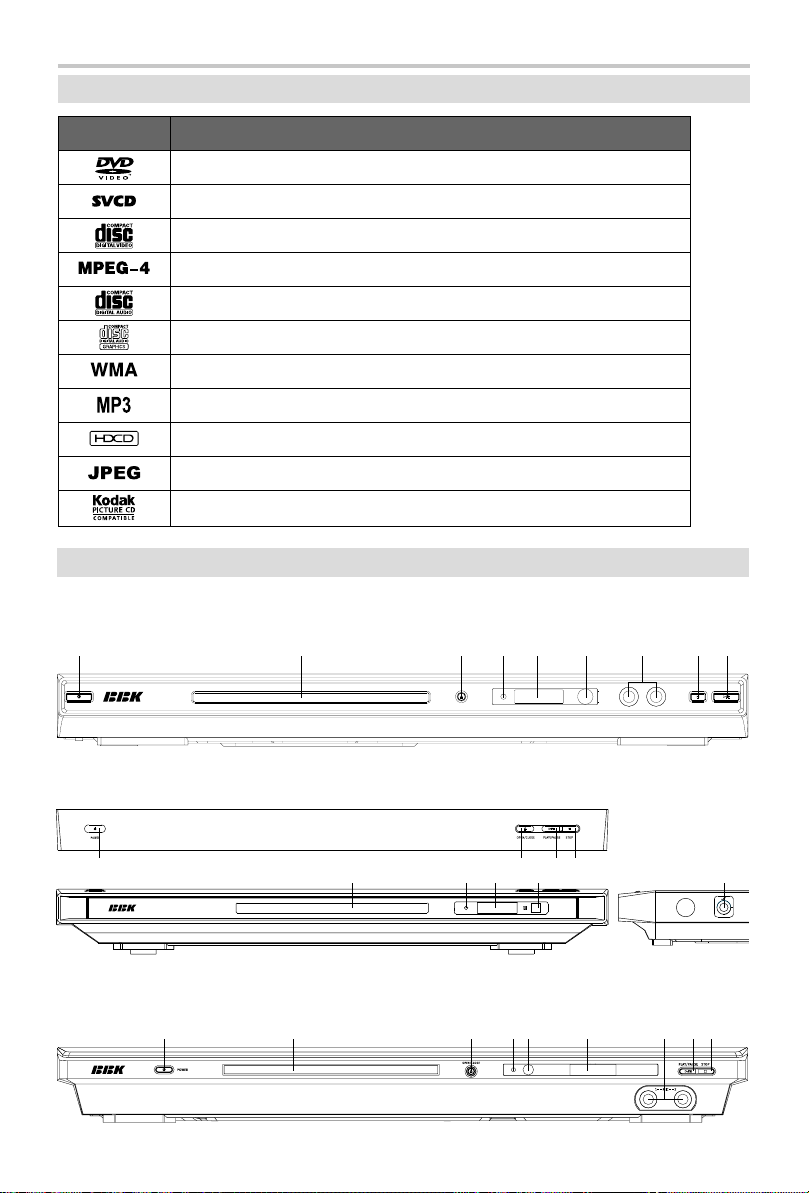

Поддерживаемые форматы
Тип |
Содержание |
|
|
DVD: Сжатое цифровое видео (динамическое изображение)
Super VCD: Сжатое цифровое аудио − видео (динамическое изображение)
VIDEO CD: Сжатое цифровое аудио − видео (динамическое изображение)
MPEG−4: Сжатое цифровое аудио − видео (динамическое изображение)
CD−DA: Цифровое аудио
CD+G: Цифровое аудио + графика
WMA: Сжатое цифровое аудио
MP3: Сжатое цифровое аудио
HDCD: Расширенный формат цифрового аудио
JPEG: Сжатое цифровое статическое изображение
Kodak Picture CD: Сжатое цифровое статическое изображение
Расположение и функции органов управления
Общий вид передней и боковой панелей
|
|
|
|
DV511SI |
: |
B |
; < = > |
? |
@ A |
POWER |
|
OPEN/CLOSE |
1−−−MIC−−−2 |
STOP PLAY/PAUSE |
|
|
|
|
DV515SI |
: |
B |
< = ;>A@ |
|
? |
DV524SI
: |
B |
; <> = |
? A@ |
4
ВВЕДЕНИЕ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

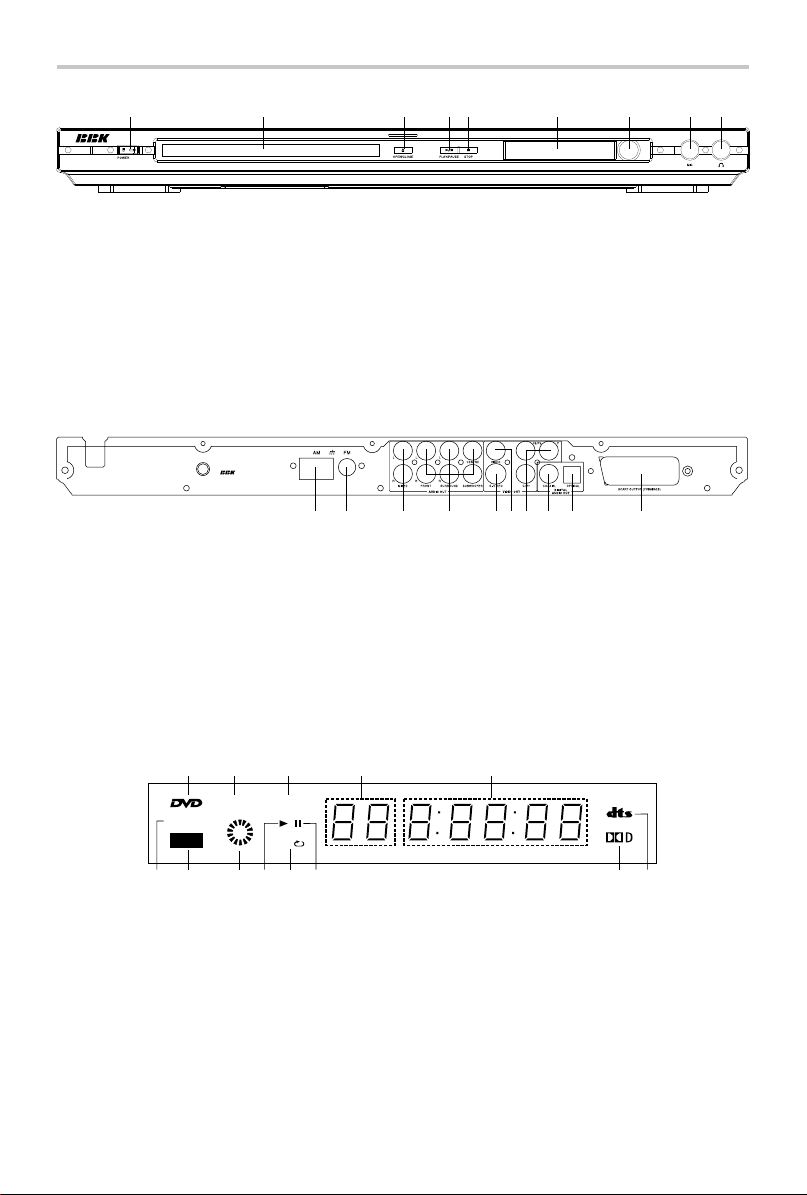

DV525SI |
|
|||||||||
: |
|
|
|
|
|
|
B |
|
; A@ |
= |
|
> ? C |
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
:Клавиша включения/выключения электропитания
;Клавиша OPEN/CLOSE (Загрузка диска/ извлечение диска)
< Индикатор рабочего режима/режим Standby = Окно LED−дисплея
ПРИМЕЧАНИЕ
> Датчик инфракрасных лучей ? Разъем для подключения микрофона
@ Клавиша STOP (Остановка воспроизведения) A Клавиша PLAY/PAUSE (Воспроизведение/Пауза) B Лоток для загрузки диска
C Разъем для подключения наушников
•Наличие и расположение тех или иных клавиш, разъемов, регуляторов и индикаторов зависит от модели DVD−плеера.
Общий вид задней панели
DV525SI
|
|
|
|
|
|
|
: ; |
< = |
>?@ A B |
|
C |
||||||
: Вход AM антенны* |
|
|
|
|
|
|
|
|
? Разъем композитного видеовыхода |
||||||||
; Вход FM антенны* |
|
|
|
|
|
|
|
|
@ Разъем компонентного видеовыхода Y Cb(Pb) Cr(Pr) |
||||||||
< Стереофонический аудиовыход |
|
A Разъем коаксиального цифрового аудиовыхода |
|||||||||||||||
= Разъем аудиовыхода 5.1СН |
|
|
|
|
|
B Разъем оптического цифрового аудиовыхода |
|||||||||||
> Разъем видеовыхода S−Video |
|
C Разъем SCART |
|
|
|
||||||||||||
ПРИМЕЧАНИЕ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
• Наличие и расположение тех или иных разъемов зависит от модели DVD−плеера. |
|
|
|
||||||||||||||
Общий вид LED−дисплея |
|
|
|
|
|
|
|
|
|
|
|
||||||
: |
; |
< |
|
= |
> |
|
DV524SI |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HDCD PBC |
|
|
|
|
|
|
|
||||||
|
SVCD |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MP3 |
|
|
|
ALL |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
? @ |
A B C 0 |
|
|
|
|
1 2 |
|||||||||||
: DVD−диск |
|
|
|
|
|
|
|
A Режим воспроизведения |
|
|
|
||||||
; HDCD−диск |
|
|
|
|
|
|
|
B Воспроизведение |
|
|
|
|
|
||||
< PBC** |
|
|
|
|
|
|
|
C Повтор |
|
|
|
|
|
||||
= Глава или трек |
|
|
|
|
|
|
|
0 Пауза |
|
|
|
|
|
||||
> Время воспроизведения |
|
|
|
|
1 Dolby Digital |
|
|
|
|
|
|||||||
? CD−, VCD− или SVCD−диск |
|
|
|
|
2 DTS |
|
|
|
|
|
|||||||
@ MP3−диск |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ПРИМЕЧАНИЕ
•Наличие дисплея, а также индикаторов на нем зависит от модели DVD−плеера.
* Только для модели DV525SI.
**Play Black Control − отключаемая функция, применима к Super VCD− и VCD2.0−дискам.
Позволяет использовать меню (похожее на меню в DVD−дисках) для выбора последовательности воспроизведения.
5
ВВЕДЕНИЕ

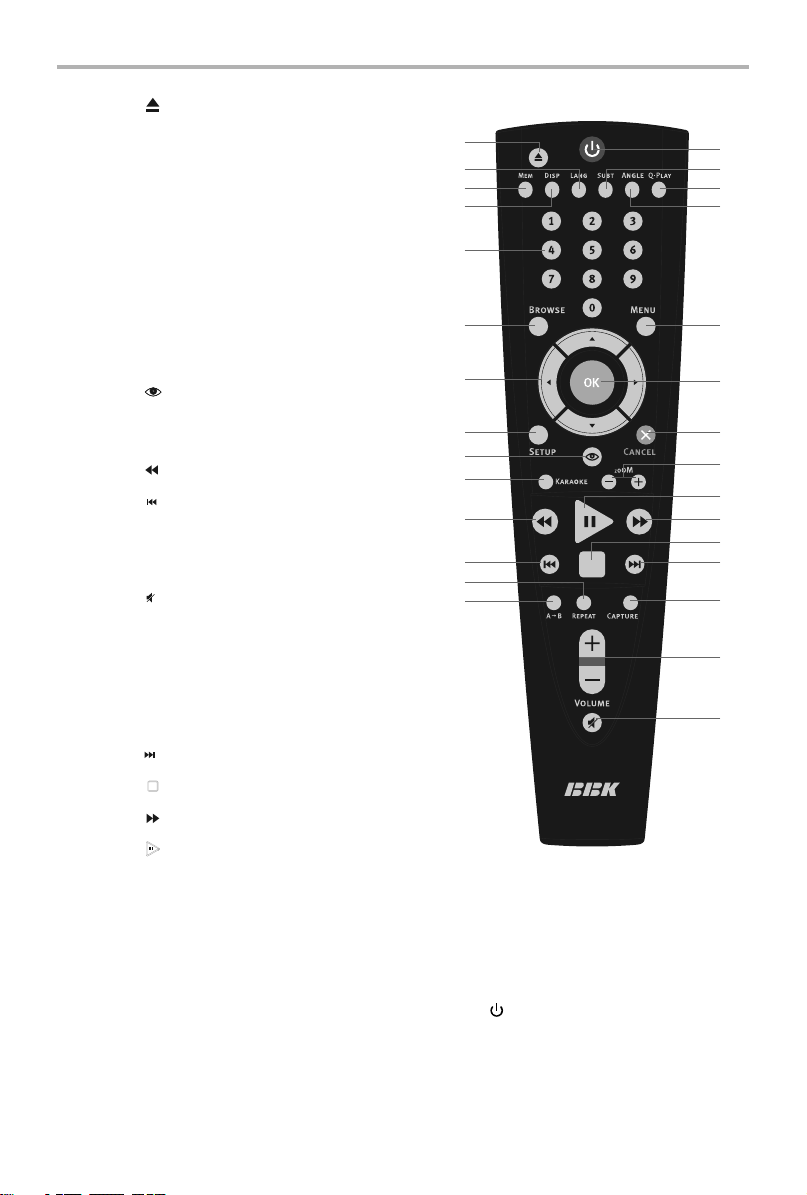

Общий вид пульта дистанционного управления
:Клавиша
Открытие/закрытие лотка для загрузки дисков.
;Клавиша LANG
Изменение языка дубляжа.
<Клавиша MEM
Запоминание места остановки на диске и переход в последствии к сохраненному месту остановки.
=Клавиша DISP
Отображение информации о диске.
> Цифровые клавиши
?Клавиша BROWSE
Включение/выключение функции "Браузер".
@Клавиши направления (ВВЕРХ, ВНИЗ, ВПЕРЕД, НАЗАД)
Перемещение по пунктам меню.
A Клавиша SETUP
Функции режима SETUP.
B Клавиша
Включение/выключение функции "Виртуальная панель управления".
C Клавиша KARAOKE
Меню управления функцией караоке.
0 Клавиша
Ускоренное обратное воспроизведение.
1 Клавиша
Воспроизведение с предыдущего раздела.
2 Клавиша REPEAT
Повторное воспроизведение.
3 Клавиша A−B
Повтор выбранного участка.
4 Клавиша
Включение/выключение звука.
5 Клавиша VOLUME+/−
Увеличение/уменьшение уровня громкости.
6 Клавиша RADIO/DVD
Переключение режимов RADIO/DVD (для модели DV525SI).
Клавиша CAPTURE
Сохранение картинки в качестве заставки (для всех моделей, кроме DV525SI).
7 Клавиша
Воспроизведение с последующего раздела.
8 Клавиша
Остановка воспроизведения. f Клавиша
Ускоренное воспроизведение вперед. g Клавиша
Нормальное воспроизведение/пауза. h Клавиши ZOOM+/−
Масштабирование изображения. i Клавиша CANCEL
Возврат к предыдущему уровню/отмена текущего действия.
j Клавиша OK k Клавиша MENU
Меню DVD−диска/режим PBC. l Клавиша ANGLE
Изменение ракурса камеры.
: F
; |
E |
|
< |
D |
|
= |
l |
|
> |
|
|
? |
k |
|
@ |
j |
|
A |
i |
|
B |
h |
|
C |
||
|
||
|
g |
|
0 |
f |
|
|
8 |
|
1 |
7 |
|
2 |
|
|
3 |
6 |
|
|
5 |
|
|
4 |
D Клавиша Q−PLAY
Активация функции “Q−Play”.
E Клавиша SUBT
Изменение языка субтитров/изменение режима отображения файлов JPEG.
F Клавиша
Рабочий режим/режим ожидания.
6
ВВЕДЕНИЕ

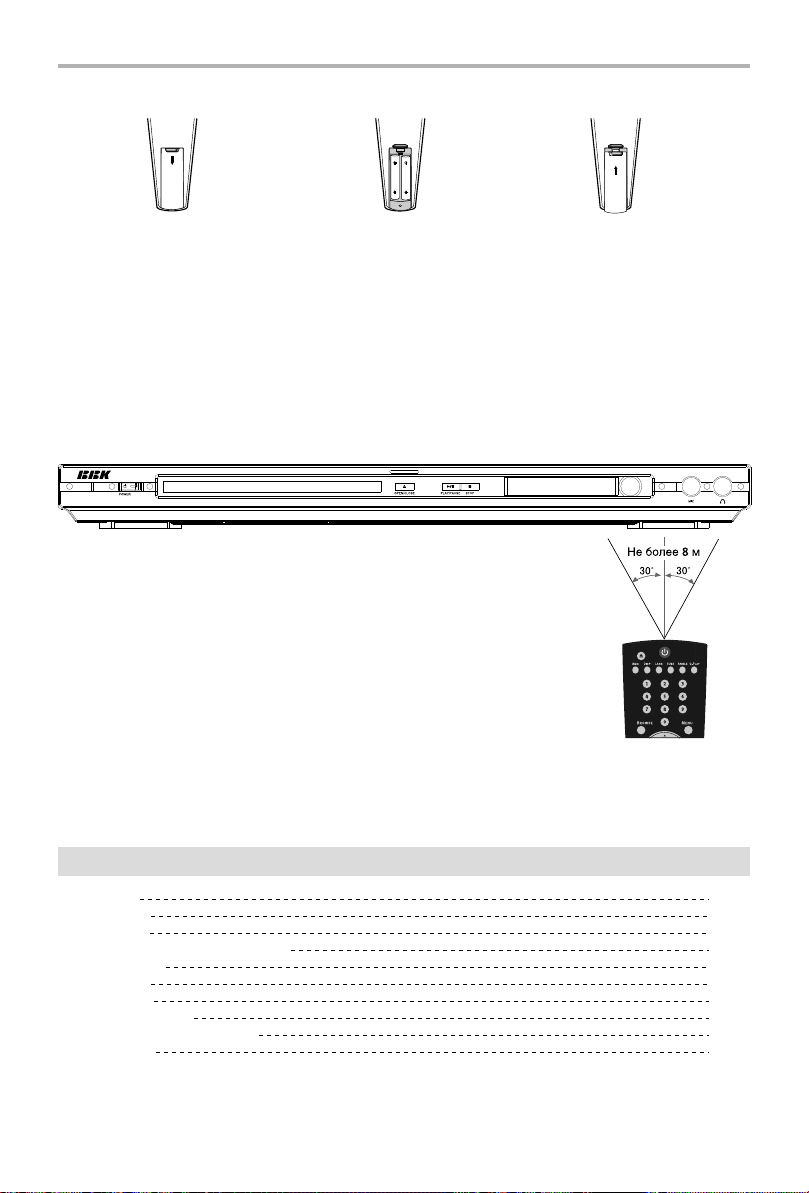

Установка батареек
+
−
− +
1. Откройте крышку
на задней поверхности 2. Вставьте батарейки. 3. Закройте крышку. пульта дистанционного
управления.
Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.
Использование пульта дистанционного управления
При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD−плеера не превышает 30 градусов и расстояние до DVD−плеера не превышает 8 метров.
Общий вид DVD−плеера*
Предостережения
•Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели DVD−плеера.
•Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.
•Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.
Комплектация
DVD−плеер |
1 шт. |
Аудиокабель |
1 шт. |
Видеокабель |
1 шт. |
Пульт дистанционного управления |
1 шт. |
Батарейка ААА |
2 шт. |
FM антенна** |
1 шт. |
AM антенна** |
1 шт. |
Гарантийный талон |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Караоке−диск |
1 шт. |
*На рисунке схематично показана модель DV525SI.
**Только для модели DV525SI.
7
ПОДКЛЮЧЕНИЕ
Подключение к телевизору
Предостережение
Перед началом подключения DVD−плеера к другому оборудованию убедитесь, что электропитание отключено.
Задняя панель*
или
Аудиокабель
Видеокабель
S−Video кабель
Возможен любой из вариантов подключения к телевизору:
•Чтобы использовать DVD−плеер в режиме изображения с чересстрочной разверткой, установите соответствующий параметр в меню (подробное описание смотрите на станице 26). Режим изображения с прогрессивной разверткой не может использоваться, если на выход подается сигнал
счересстрочной разверткой.
•Если Ваш телевизор оборудован S−Video входом, Вы можете подключить DVD−плеер к телевизору
спомощью S−Video кабеля. S−Video выход и компонентный видеовыход не могут использоваться одновременно. Установите режим чересстрочной развертки при использовании S−Video выхода (подробное описание смотрите на странице 26).
•Если Ваш телевизор оборудован компонентным видеовходом, используйте компонентный видеовыход DVD−плеера для подключения.
•Установите параметр Микширование/Конфигурация в меню настроек звука в режим Моно или Стерео вместо 5.1 (подробное описание данной операции смотрите на странице 26).
•Если аудиовыход DVD−плеера также подключается к телевизору, то стереофонический аудиовыход DVD−плеера следует подключить к стереофоническом входу телевизора (Audio In).
•Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно. При использовании выхода SCART, необходимо установить соответствующий параметр опции Видеовыход (подробное описание данной операции смотрите на странице 26).
* Наличие и расположение тех или иных разъемов зависит от модели DVD−плеера.
8
ПОДКЛЮЧЕНИЕ
Подключение к телевизору с входом сигнала прогрессивной развертки
Телевизор с поддержкой прогрессивной развертки
Задняя панель*
Аудиокабель
•Если Ваш телевизор поддерживает прогрессивную развертку, то используйте Y Pb Pr видеовыход DVD−плеера для подключения. Переведите плеер в режим изображения с прогрессивной разверткой, установив в меню соответствующий параметр (подробное описание смотрите на станице 26).
•Установите параметр Микширование/Конфигурация в меню настроек звука в режим Моно или Стерео вместо 5.1 (подробное описание данной операции смотрите на странице 26).
•Если аудиовыход DVD−плеера также подключается к телевизору, то стереофонический аудиовыход DVD−плеера следует подключить к стереофоническому входу телевизора (Audio In).
Подключение FM/AM антенн**
AM антенна
FM антенна
Задняя панель
•Если Вы хотите принимать радиостанции, выполните подключения в соответствии с рисунком вверху. Нажмите кнопку RADIO/DVD, чтобы переключить систему в режим радио.
•При прослушивании радиостанций встроенный декодер Dolby Pro Logic II не работает, поэтому звучать будут только левый и правый фронтальные громкоговорители.
ПРИМЕЧАНИЕ
•При подключении рамочной AM антенны подключите сигнальный и заземляющий провода к соответствующим разъемам на задней панели устройства.
*Наличие и расположение тех или иных разъемов зависит от модели DVD−плеера.
**Только для модели DV525SI.
9
ПОДКЛЮЧЕНИЕ
Подключение к усилителю с декодером Dolby Digital Pro Logic Surround
Видеокабель
Задняя панель*
Аудиокабель
Усилитель с декодером Dolby Digital Pro Logic Surround
|
Центральный |
|
громкоговоритель |
Левый фронтальный |
Правый фронтальный |
громкоговоритель |
громкоговоритель |
|
Сабвуфер |
Левый громкоговоритель |
Правый громкоговоритель |
окружающего звука |
окружающего звука |
•Установите параметр Микширование/Конфигурация в меню настроек звука в режим Стерео (подробное описание данной операции смотрите на странице 26).
•Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше, чем между фронтальными громкоговорителями и зрителем. Если расстояние между громкоговорителями окружающего звука и зрителем значительно меньше расстояния между фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку каналов окружающего звука (подробное описание данной операции смотрите на странице 27).
* Наличие и расположение тех или иных разъемов зависит от модели DVD−плеера.
10
