ПОРТАТИВНЫЙ DVD−ПЛЕЕР

DL385DC

Руководство по эксплуaтaции

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ИСПОЛЬЗОВАНИЕМ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1 Краткое описание формата DVD 2 Особенности 3 Поддерживаемые форматы 4 Условные обозначения 4 Комплектация 4 Органы управления аппарата 5 Использование пульта дистанционного управления 8 Подключение к адаптеру 9 Использование аккумуляторной батареи 9

ПОДКЛЮЧЕНИЕ

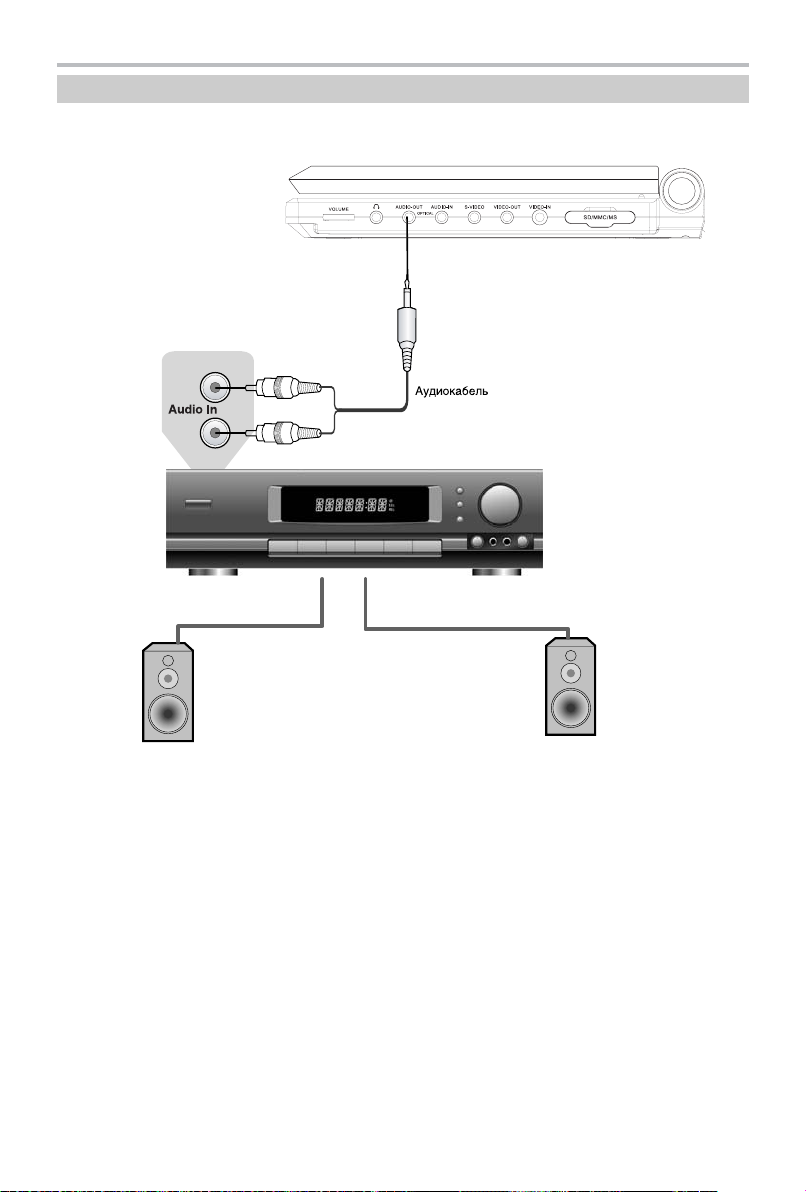

Подключение к телевизору 10 Подключение к стереофоническому усилителю 11 Подключение к усилителю с декодерами Dolby Digital/DTS 12 Подключение внешнего источника сигнала 13

НАЧАЛО РАБОТЫ

Воспроизведение дисков 14 Выбор системы цветности 14 Пауза/покадровое проигрывание диска 15 Отображение основной информации во время воспроизведения 15 Регулировка уровня громкости/тональности 16 Меню DVD диска 16 Функция РВС 17 Непосредственный выбор трека с помощью цифровых клавиш 17 Выбор дорожки аудиосопровождения 18 Отключение звука 18

ВОСПРОИЗВЕДЕНИЕ

Повторное воспроизведение 19 Повтор выбранного фрагмента 19 Ускоренное воспроизведение 20 Замедленное воспроизведение 20 Выбор субтитров 21 Выбор ракурса 21 Воспроизведение с заданного момента 22 Увеличение/уменьшение изображения 23 Настройка параметров изображения и формата экрана 23 Виртуальная панель управления 23 Браузер 24 Воспроизведение внешнего источника сигнала 25 Воспроизведение MP3 , JPEG , MPEG 4 файлов 25 Работа с картами памяти 27 Просмотр и воспроизведение содержимого карт памяти 27 Другие базовые операции 28

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 29 Основные настройки 30 Аудионастройки 31 Начальные настройки 32

ПРОЧЕЕ

Возможные неисправности и способы их устранения 33 Технические характеристики 34 Термины 35 Список кодов языков 36 Список сервис центров 37

ВВЕДЕНИЕ

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед началом воспроизведения, пожалуйста, включите устройство на 1 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание плеера только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно, установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.) для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation, зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании Macrovision Corporation и другим законным владельцам и защищенную патентами США и другими сертификатами об авторских правах. Использование этой технологии должно быть подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего использования ограниченным кругом лиц, если другое не оговорено договором с компанией Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями реальных объектов, которые могут отличаться от их реальных изображений.

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно расширило возможности его применения в домашних развлекательных системах. Емкость одного DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков). Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время воспроизведения

Диаметр диска

Горизонтальное разрешение

Аудио

Качество звука

Цифровой (MPEG 2)

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой (MPEG 2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков DVD диск может содержать до 8 ми языков дубляжа и 32 х языков субтитров.

• Множество ракурсов камеры Определенные сцены на DVD диске могут быть записаны в 9 ти различных ракурсах.

• Быстрый поиск необходимого фрагмента Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая главы (фрагменты, на которые разбит диск).

• Масштабирование изображения Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой (MPEG 1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился на телевизоре 4:3 (без черных полос), DVD диск должен быть записан особым образом. Тем не менее, даже в режиме Pan & Scan некоторая потеря информации все таки будет.

ВВЕДЕНИЕ

Особенности

Данный портативный DVD плеер оснащен современным цветным широкоформатным TFT экраном и новейшим декодирующим процессором, благодаря чему позволяет в полной мере наслаждаться высококачественным изображением и звуком. Механизм для чтения дисков оснащен самыми современными средствами защиты от сбоев, поэтому продолжает бесперебойно работать даже в условиях сильных вибраций и тряски.

Форматы и носители:

• Поддержка стандарта MPEG 4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Устройство для чтения карт памяти SD, MMC, MS

• Воспроизведение цифрового видео в форматах DVD Video, Super VCD и VCD

• Воспроизведение музыкальных композиций в форматах CD DA, HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Видео:

• 8 дюймовый цветной широкоформатный TFT экран с большим углом обзора

• S Video и композитный видеовыход для подключения к телевизору

• Композитный видеовход для подключения внешнего источника сигнала

Аудио:

• 2 выхода для подключения наушников

• Встроенная стереофоническая аудиосистема

• Стереофонический аналоговый аудиовыход для подключения к усилителю или другим компонентам аудиосистемы

• Оптический цифровой выход для подключения к усилителю с цифровым входом

• Стереофонический аналоговый вход для подключения внешнего источника сигнала

Прочее:

• Аккумуляторная батарея большой емкости, обеспечивающая просмотр фильмов вдали от электрической сети

• Современные технологии защиты от тряски и вибрации

• Удобное экранное меню на русском языке и виртуальная панель управления, делающие аппарат чрезвычайно легким в использовании

• Пульт дистанционного управления

• Удобная сумка для транспортировки

ВВЕДЕНИЕ

Поддерживаемые форматы

12 или 8 см

12 см

Сжатое цифровое аудио – видео (динамическое изображение)

Условные обозначения

Эти значки в верхней части параграфа обозначают типы дисков, к которым применима данная функция.

Применима к DVD−дискам

Применима к Super VCD−дискам

Применима к VCD−дискам

Применима к MP3−файлам

Применима к CD−дискам

Применима к MPEG−4−файлам

Комплектация

Портативный DVD плеер 1 шт. Аккумулятор Li Pol 6150 мАч 1 шт. Сетевое зарядное устройство/адаптер 1 шт. Кабель для сетевого зарядного устройства 1 шт. Автомобильное зарядное устройство/адаптер 1 шт. Пульт дистанционного управления (ДУ) 1 шт. Батарейка для пульта ДУ (CR2025) 1 шт. Стереофонический аудиокабель 1 шт. Оптоволоконный аудиокабель 1 шт. Видеокабель для подключения композитного видеосигнала 1 шт. Видеокабель для подключения к выходу S Video 1 шт. Сумка для транспортировки 1 шт. Гарантийный талон 1 шт. Руководство по эксплуатации 1 шт. Наушники 1 шт.

ВВЕДЕНИЕ

Органы управления аппарата

;

? @

: 8 дюймовый широкоформатный

цветной TFT экран

; Встроенные громкоговорители < Клавиша SETUP

Вход в меню настроек DVD плеера.

= Клавиша P/N

Переключение систем PAL/NTSC/AUTO.

> Клавиша DVD/READER ? Клавиша ВВЕРХ @ Клавиша ВЛЕВО A Клавиша ВНИЗ B Клавиша OPEN/CLOSE C Индикатор рабочего/дежурного режимов 0 Клавиша STOP 1 Датчик пульта дистанционного управления 2 Клавиша PREV 3 Клавиша NEXT 4 Клавиша PLAY/PAUSE/SELECT

5 4

012 3

5 Клавиша ВПРАВО 6 Клавиша PANEL

Переключение функций

клавиш направления и включения виртуальной панели управления.

7 Клавиша DVD/AUX IN

Переключение режимов воспроизведения

дисков и внешнего сигнала.

8 Клавиша MENU

ВВЕДЕНИЕ

:;<=>?@

: Клавиша VOLUME ; Разъем для подключения наушников < Аналоговый стереофонический/цифровой оптический аудиовыход = Стереофонический аналоговый аудиовход > Видеовыход S Video ? Композитный видеовыход @ Композитный видеовход A Разъем для подключения карт памяти

B C 0

B Разъем для подключения адаптера C Разъем для подключения наушников 0 Выключатель питания

ВВЕДЕНИЕ

: Клавиша DVD/READER

Переключение режимов работы плеера.

; Клавиша AUDIO

Переключение каналов аудиосопровождения.

< Клавиша GOTO

Переход к заданному моменту файла или диска.

= Клавиша ZOOM

Масштабирование изображения.

> Клавиша ANGLE

Изменение ракурса.

? Клавиша MUTE

Включение/выключение звука.

@ Клавиша TITLE

Переход в меню текущего раздела DVD диска.

A Клавиши направления

Управление экранными меню.

B Клавиша SELECT

Управление экранными меню.

C Клавиша SETUP

Вход в меню настроек аппарата.

0 Клавиша PLAY

Нормальное воспроизведение.

1 Клавиша STOP

Остановка воспроизведения.

2 Клавиша REW

Ускоренное воспроизведение назад.

3 Клавиша FWD

Ускоренное воспроизведение вперед.

4 Клавиша KEY

Понижение тональности звука.

5 Клавиша KEY#

Повышение тональности звука.

6 Клавиша P/N

Переключение видеосистем: PAL/NTSC/АВТО.

7 Клавиша BROWSER

Включение браузера.

8 Клавиша SF

Переключение эффектов цифровой обработки звукового поля.

f Клавиша EQ

Переключение настроек эквалайзера.

g Клавиша VOL–

Уменьшение громкости.

h Клавиша VOL+

Увеличение громкости.

i Клавиша SKIP PREV

Воспроизведение с предыдущей метки.

j Клавиша SKIP NEXT

Воспроизведение с последующей метки.

k Клавиша PAUSE/STEP

Пауза/покадровое воспроизведение.

l Клавиша

Замедленное воспроизведение.

D Клавиша MENU

Переход в главное меню диска.

SLOW

DVD/READER

SUBTITLE

AUDIO OSD

: ;

GOTO

ZOOM

ANGLE

A B

MUTE

TITLE

SETUP

SELECT

RETURN

PIC

PSM

REPEAT

PLAY

STOP

SLOW

PAUSE/STEP

0 1

REW FWD

SKIP

2 3

KEY

VOL

4 5

BROWSER

P/N SF EQ

6 7

E Клавиша A−B

Повтор выбранного участка.

F Клавиша REPEAT

Повторное воспроизведение.

9 Клавиша RETURN

Возврат к предыдущему меню.

H Клавиша PSM

Отображение/скрытие анализатора спектра.

I Клавиша PIC

Регулировка параметров изображения.

J Цифровые клавиши K Клавиша SUBTITLE

Изменение языка субтитров.

L Клавиша OSD

Отображение информации о диске.

L K

H 9

E D

l k

j i

h g

ВВЕДЕНИЕ

Использование пульта дистанционного управления

Установка батареек

: Откройте крышку на боковой

поверхности пульта

; Вставьте батарейку, соблюдая

полярность.

< Закройте крышку отсека

для батареек.

дистанционного управления.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD плеера не превышает 30 градусов и расстояние до DVD плеера не превышает 3 х метров.

ПРИМЕЧАНИЯ

• Избегайте попадания прямых солнечных лучей на датчик пульта ДУ на передней панели DVD плеера.

• Своевременно заменяйте батарейку в пульте дистанционного управления.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

ВВЕДЕНИЕ

Подключение к адаптеру

В комплект поставки входят сетевой и автомобильный адаптеры. Сетевой адаптер используется для подключения DVD плеера к электрической сети. Автомобильный адаптер оборудован разъемом для подключения к прикуривателю и позволяет использовать плеер в автомобиле.

ПРИМЕЧАНИЕ

• Не включайте DVD плеер во время вождения, это отвлекает внимание водителя и может стать причиной несчастного случая.

Использование аккумуляторной батареи

Данный DVD плеер оснащен плоской аккумуляторной батареей высокой емкости, которая обеспечивает около 4,5 часов беспрерывной работы аппарата.

Установка и снятие аккумуляторной батареи

: Совместите крепежные выступы аккумулятора с соответствующими выемками на обратной стороне

DVD плеера.

; Сдвиньте аккумулятор до упора, как показано на рисунке, чтобы зафиксировать его положение.

Загорится индикатор дежурного режима на передней панели плеера.

< Чтобы снять батарею, нажмите кнопку на ее обратной стороне и сдвиньте, как показано на рисунке.

Теперь Вы можете удалить аккумулятор.

Зарядка аккумуляторной батареи

: Включите штекер сетевого или автомобильного адаптера в гнездо, расположенное на боковой панели

аккумулятора или аппарата.

; В процессе зарядки индикатор на боковой панели аккумулятора мигает зеленым. Перед окончанием

зарядки индикатор загорается оранжевым.

< Индикатор загорается зеленым, когда процесс зарядки завершается.

ПРИМЕЧАНИЯ

• Когда аккумулятор заряжен полностью, индикатор перестает мигать и вспыхивает зеленым.

• При закрытии экрана DVD плеера выключается только экран. Устройство при этом не переходит в режим ожидания.

• Если DVD плеер подключен к сети, то зарядка осуществляется автоматически. Если при этом воспроизводить диски, то зарядка аккумулятора все равно будет осуществляться, но время, необходимое для полной зарядки, значительно увеличится. Рекомендуется не пользоваться плеером во время зарядки.

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Вы можете подключить DVD плеер к телевизору, используя композитный или S Video видеовыходы. Перед подключением убедитесь, что все компоненты отключены от электропитания.

Кабель для композитного видеовыхода

или

Кабель S Video

• Если ваш телевизор оборудован видеовходом S Video, то рекомендуется использовать для подключения именно его.

• Если для прослушивания звука Вы собираетесь использовать акустическую систему телевизора, то аудиовыход DVD плеера следует подключить к аудиовходу телевизора.
