v1.0
32LEM-1008/T2C
40LEM-1008/FT2C
LED ЖК-ТЕЛЕВИЗОР
СО ВСТРОЕННЫМ ЦИФРОВЫМ
ТВ-ТЮНЕРОМ
(телевизор с жидкокристаллическим
экраном со встроенным цифровым
ТВ-тюнером)
Руководство по эксплуатации
с гарантийным талоном
прочитайте внимательно перед эксплуатацией
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Инструкция по мерам безопасности ........................................ 1
ОБЗОР УСТРОЙСТВА
Цифровой DVB-T/T2 тюнер .......................................................... 2
Особенности ...................................................................................... 2

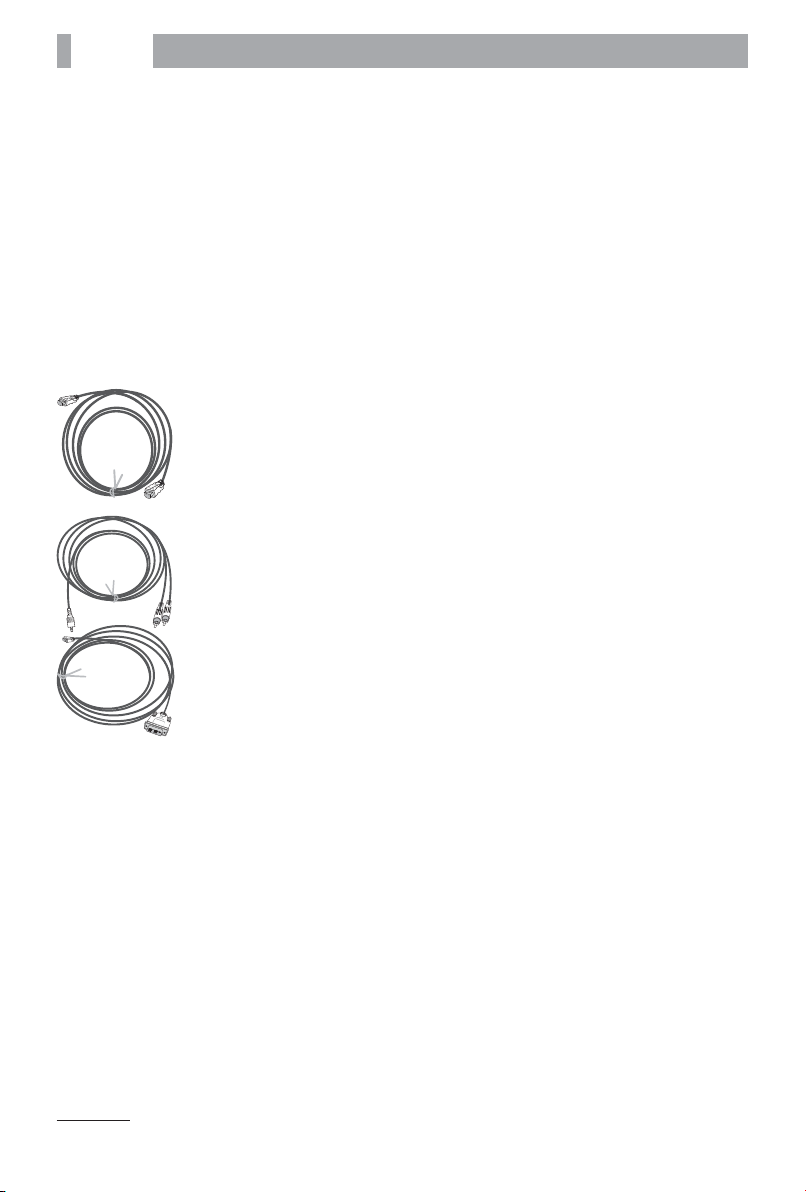

Комплектация ................................................................................... 2
Установка ............................................................................................3
Общий вид панелей управления ............................................... 3

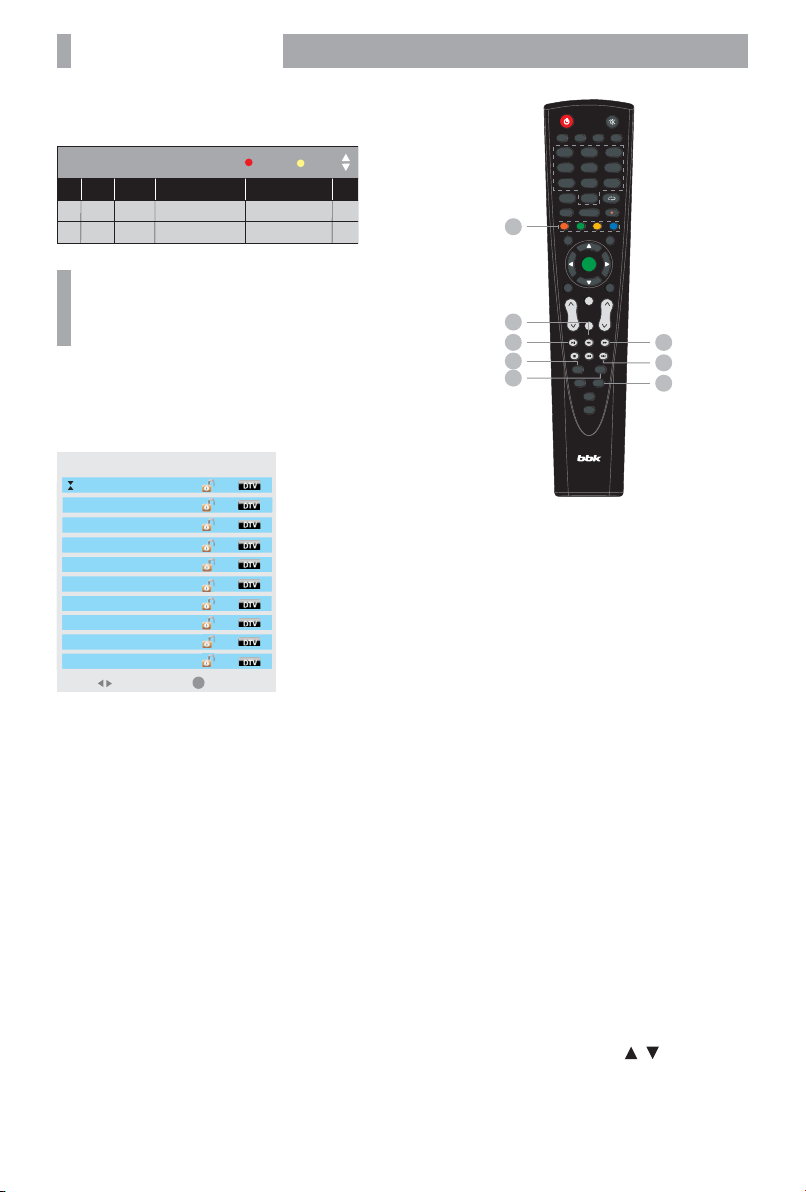

Пульт дистанционного управления ......................................... 4
Установка батареек в пульт дистанционного
управления ....................................................................................... 5
Использование пульта дистанционного управления ....... 5
ПОДКЛЮЧЕНИЕ
Подключение ТВ-антенны и устройств
по HDMI- и VGA-интерфейсам ................................................... 6
Подключение к DVD-плееру
Подключение к спутниковым ресиверам и цифровым
телевизионным тюнерам ............................................................. 6
ОСНОВНЫЕ ОПЕРАЦИИ
Включение .......................................................................................... 7
Приветствие ....................................................................................... 7
Выбор источника сигнала ........................................................... 7
Регулировка громкости ............................................................... 7
Временное отключение громкости ......................................... 7
Переключение настроенных каналов ..................................... 7
Вывод информации о текущем источнике сигнала .......... 7

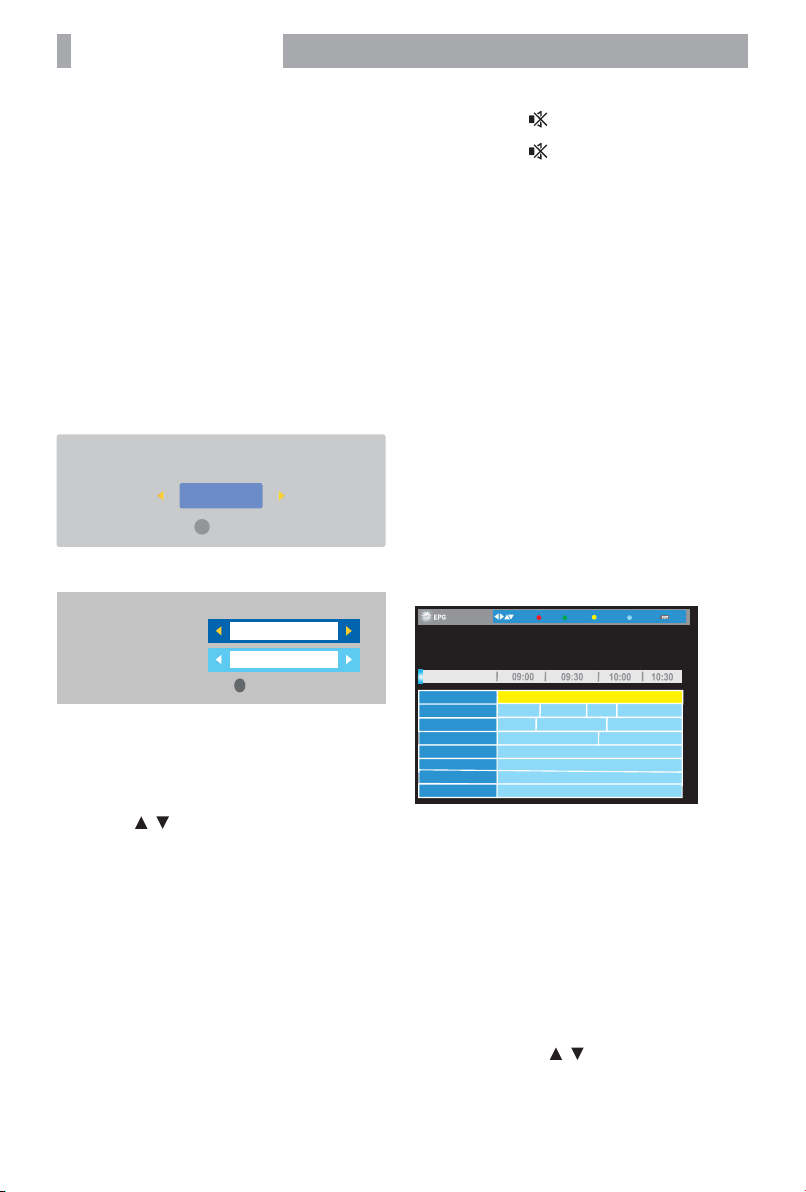

EPG ........................................................................................................ 7
Список каналов ............................................................................... 8
Телетекст ........................................................................................... 8
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

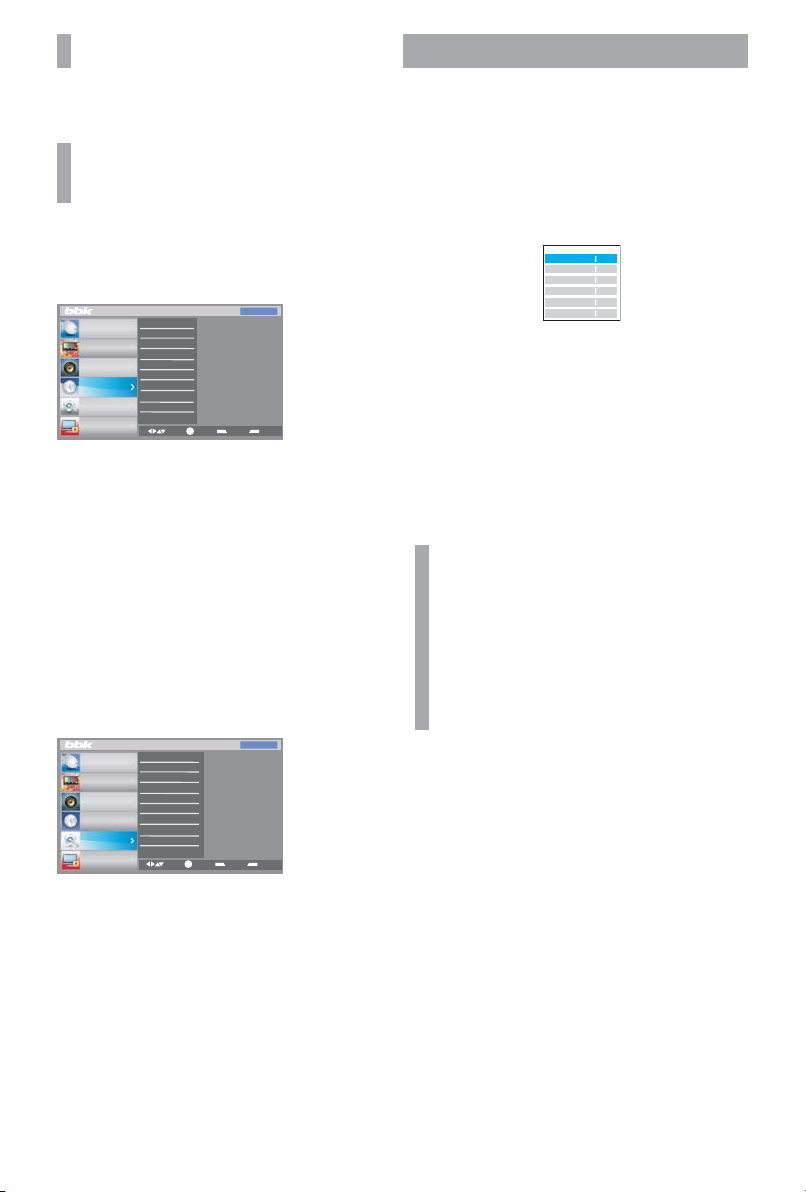

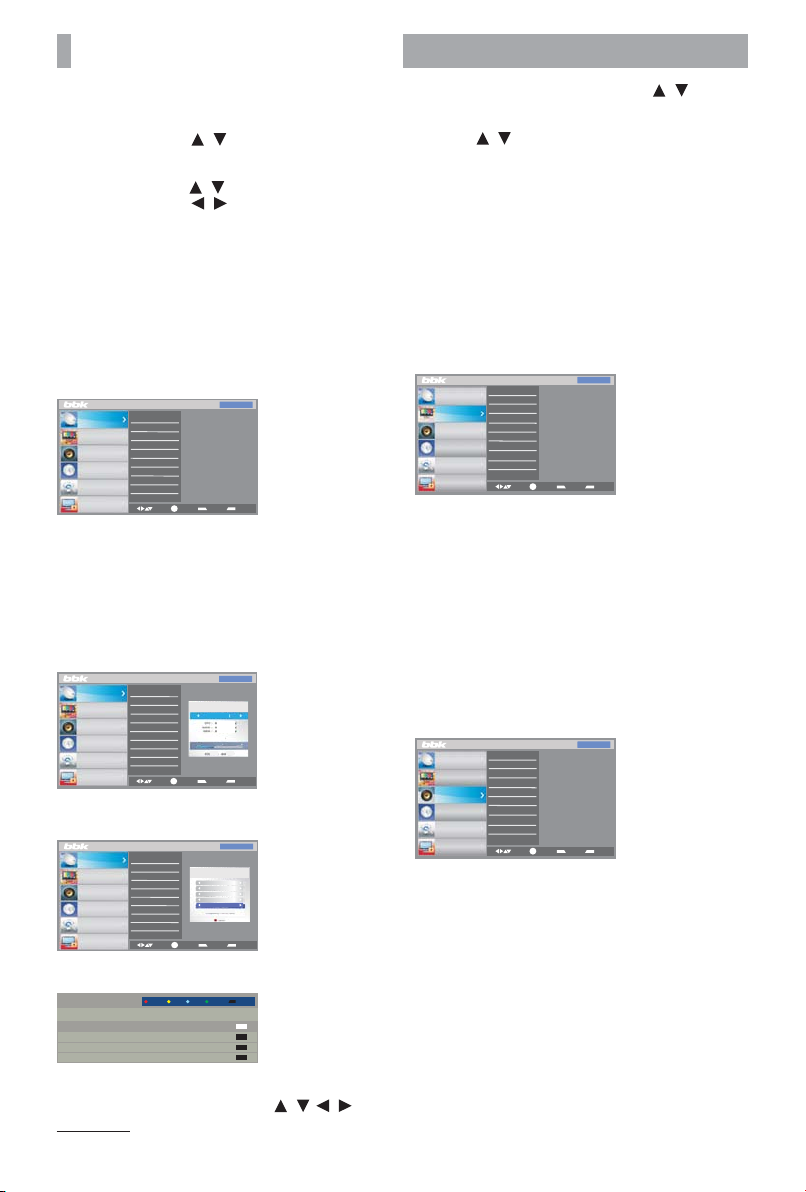

Использование меню ..................................................................... 9
Настройка каналов ......................................................................... 9
Настройка изображения ............................................................... 9
Настройка звука .............................................................................. 9
Настройка времени.......................................................................10
Настройки ........................................................................................ 10
Функция PVR ...................................................................................10
Блокировка ......................................................................................11
Функция «ТаймШифт» .................................................................11

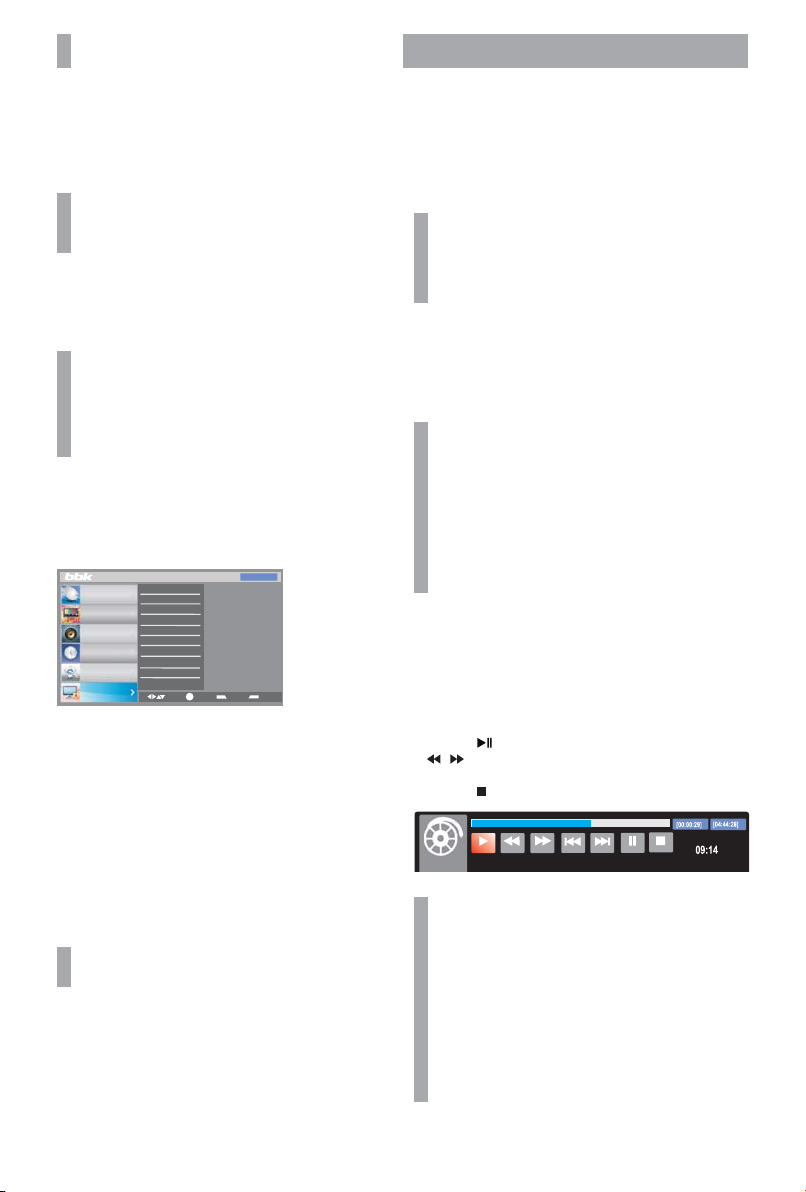

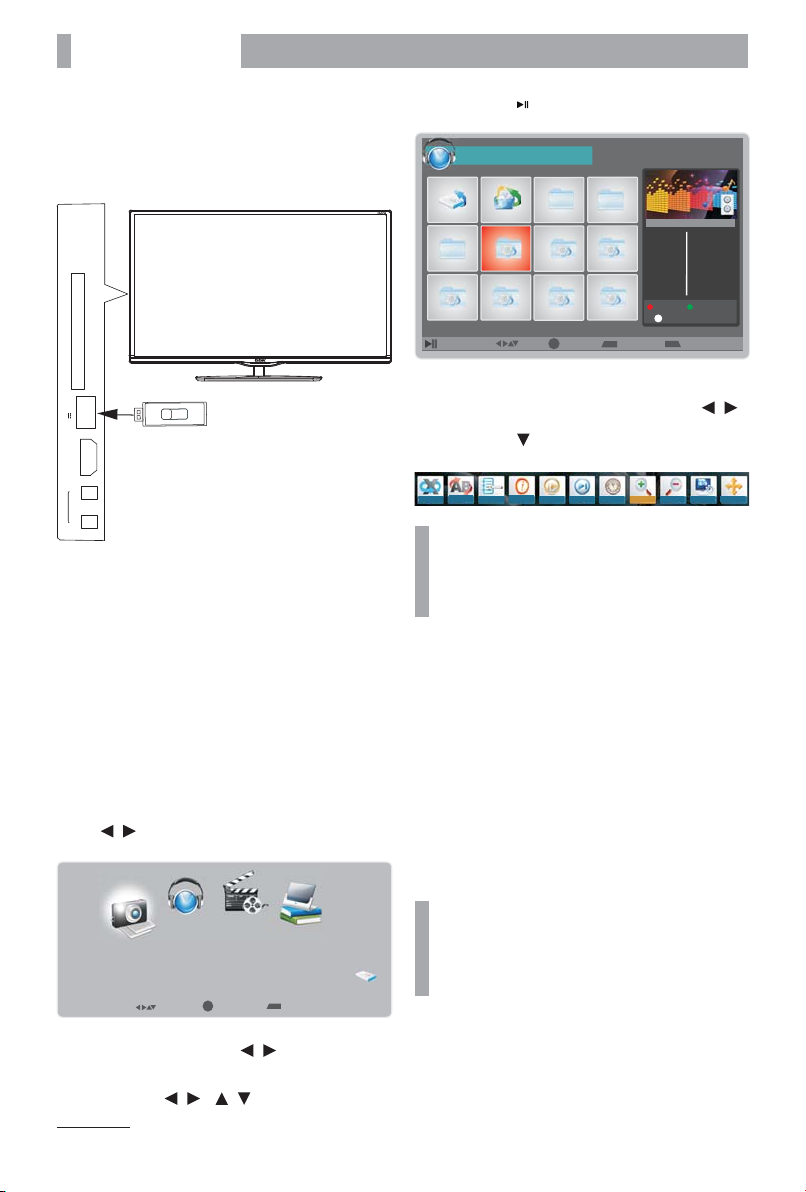

HD-МЕДИАПЛЕЕР
Приложение.....................................................................................12
Технические характеристики встроенного
HD-медиаплеера ...........................................................................12
ПРОЧЕЕ
HDMI ..................................................................................................13
Критерии определения неисправности
ЖК-матрицы телевизора ............................................................13
Поиск неисправностей ...............................................................14
Полезные примечания .................................................................14
Информация о сертификате соответствия ..........................14
Технические характеристики....................................................15
Сервисное обслуживание .........................................................16
......................................................... 6
ВВЕДЕНИЕ 1
ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
Символ опасности
Напоминание пользователю о высоком
напряжении.
Символ предупреждения
Напоминание пользователю о
действий в соответствии с инструкцией.
проведении всех
ВНИМАНИЕ:
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ, ВОЗГОРАНИЯ
УСТРОЙСТВА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ УСТРОЙСТВА
ПОД ДОЖДЬ ИЛИ ЭКСПЛУАТАЦИИ ЕГО В УСЛОВИЯХ
ПОВЫШЕННОЙ ВЛАЖНОСТИ.
ПРЕДУПРЕЖДЕНИЯ:
• Перед использованием устройства внимательно
ознакомьтесь с настоящим руководством.
Сохраните его для использования в будущем.
• Никогда самостоятельно не вскрывайте устройство,
это может стать причиной поражения электрическим
током, привести к выходу устройства из строя и аннулирует
гарантийные обязательства производителя. Для ремонта
и технического обслуживания обращайтесь только
к квалифицированным специалистам.
• Для электропитания
с надлежащими характеристиками.
• Подключайте устройство только к предназначенным
для этого аудиовидеокомпонентам и предназначенными
для этого соединительными кабелями.
• Не подвергайте устройство воздействию прямых солнечных
лучей, низких и высоких температур, повышенной
влажности. Избегайте резких перепадов температуры
и влажности. При перемещении устройства из прохладного
помещения в теплое и наоборот распакуйте
перед началом эксплуатации и подождите 1–2 часа,
не включая его.
• Не устанавливайте на устройство посторонние предметы.
Оберегайте устройство от ударов, падений, вибрации
и иных механических воздействий. Помните – экран
устройства хрупок и может быть поврежден даже
незначительным усилием.
• Не закрывайте вентиляционные отверстия на задней
панели устройства и не устанавливайте его
где нормальное охлаждение устройства во время работы
невозможно. Рекомендуем оставлять не менее 10 см
свободного пространства вокруг устройства для лучшей
вентиляции.
• Устанавливайте устройство только на твердой ровной
поверхности, используйте подставку и набор крепежных
элементов, входящих в комплект поставки. При установке
на вращающемся основании или кронштейне следите,
чтобы кабель питания
свободен для доступа на случай необходимости быстрого
отключения кабеля питания от сети электропитания.
Штепсельная вилка должна оставаться легкодоступной
на случай необходимости быстрого отключения от сети
электропитания.
• При монтаже устройства на стену используйте только
специальные крепления и кронштейны, учитывая вес
и размер устройства, во избежание получения травм
и повреждения устройства. В случае необходимости
обратитесь к квалифицированным специалистам.
устройства используйте электросеть
устройство
в местах,
не натягивался и оставался
• Не используйте при чистке устройства абразивные
материалы и органические соединения (алкоголь, бензин
и т.д.). Для чистки корпуса устройства допускается
использование небольшого количества нейтрального
моющего средства, для чистки экрана используйте
сухую мягкую ткань или специальные салфетки,
предназначенные для LCD-мониторов.
• Никогда не наносите жидкость непосредственно на экран
устройства!
• Отключайте устройство
телевизионной антенны, если не собираетесь пользоваться
им длительное время, или перед грозой. Не прикасайтесь
во время грозы к устройству, сетевому шнуру или кабелю
антенны!
• Вынимайте батарейки из пульта дистанционного
управления, если не собираетесь пользоваться
им длительное время.
• Просмотр телепередач рекомендуется проводить
при положении регулятора
1/2 от максимального уровня. Длительное прослушивание
на более высоком уровне громкости может привести
к ухудшению слуха, а на максимальной – к выходу из строя
громкоговорителя.
• Если в течение длительного времени изображение
на экране телевизора остается неподвижным, то на
матрице могут возникнуть остаточные изображения,
т.н. «эффект статичных
• Использование телевизора предполагает просмотр
постоянно меняющегося изображения, занимающего
всю площадь экрана.
Все иллюстрации, приведенные в данной инструкции,
являются схематическими изображениями объектов
и могут отличаться от их реального внешнего вида.
от сети электропитания и от кабеля
громкости телевизора не более
изображений».
ОБЗОР УСТРОЙСТВА 2
LED ЖК-телевизор со встроенным цифровым ТВ-тюнером –
это электронное устройство для приема и отображения
изображения и звука, передаваемых по беспроводным
каналам, и сигналов от устройств воспроизведения
видеосигнала, со встроенным мультиформатным
медиаплеером. Устройство предназначено для личных,
семейных, домашних и иных нужд, не связанных
с осуществлением предпринимательской деятельности.
ЦИФРОВОЙ DVBT/T2 ТЮНЕР
Ваш телевизор оснащен цифровым DVB-T/T2 тюнером,
позволяющим принимать передачи эфирного наземного
цифрового телевидения и радио. DVB-T/T2 тюнер
декодирует цифровые сигналы в форматах MPEG-2
и MPEG-4. Телевизионные каналы и радиостанции,
передаваемые в одном частотном радиоканале,
сформированы в мультиплекс. В состав мультиплекса могут
входить как общегосударственные, так и региональные
каналы.
Телевизор обладает функцией PVR – цифровой видеозаписи.
Это позволяет
в том числе установив таймер записи на нужное время,
и использовать функцию «ТаймШифт» – включение паузы
во время эфира. PVR дает возможность просмотреть
в удобное время не только записанные телевизионные
передачи, но и видеофайлы и фотографии, а также слушать
музыку. Для работы функции PVR необходимо подключить
к телевизору USB-носитель.
Прием
только при наличии передач в цифровом стандарте
DVB-T/T2. Проверьте, что в вашем регионе ведется цифровое
вещание и место приема входит в зону обслуживания
передающего центра. Телевизор обеспечивает прием
сигналов только открытого, некодированного цифрового
вещания.
Для приема цифрового эфирного сигнала в зоне уверенного
приема вам понадобится
диапазона. Выбор антенны зависит от условий приема,
расположенных вокруг зданий, рельефа местности и т.п.
Необходимо применять эффективные комнатные антенны
с усилителем либо использовать наружные антенны.
Из-за большей высоты размещения и немалых размеров
использование наружных антенн всегда предпочтительнее
комнатных. Для правильного выбора антенны можно
обратиться за помощью
цифрового телевидения вашего региона. Существующую
антенну, на которую ведется прием дециметровых
каналов аналогового эфирного телевидения, можно
использовать и для приема сигналов цифрового вещания.
Обратите внимание, что коллективная антенна кабельного
телевидения для приема сигналов цифрового телевидения
может не подойти, поскольку сигнал в нее поступает
с районной телевизионной
цифрового телевидения в кабельной сети отсутствуют.
Не является недостатком товара неудовлетворительное
качество приема сигнала цифрового вещания в случае
отсутствия достаточного уровня сигнала в подключенном
к телевизору антенном кабеле, эксплуатации телевизора
в зоне со сложной помеховой ситуацией, на границе или вне
зоны устойчивого приема радиосигнала телевещания,
в т.ч. из-за особенностей ландшафта местности и ее застройки.
записывать телевизионные программы,
сигналов цифрового телевидения и радио возможен
антенна дециметрового (ДМВ)
в офис передающей компании
студии и эфирные сигналы
ОСОБЕННОСТИ
Оснащение
• Высококачественная цветная TFT-матрица
со светодиодной подсветкой
• Собственное разрешение матрицы:
- 1366x768 (для модели 32LEM-1008/T2C)
- 1920х1080 (для модели 40LEM-1008/FT2C)
• 3 цифровых аудио-, видеоинтерфейса HDMI
• Разъем VGA
• Компонентный YPbPr видеовход
• Аудиовход PC AUDIO
• Композитный видеовход
• Стереофонический аудиовход
• USB2.0-порт для воспроизведения HD-видео, аудиофайлов
и фотографий с внешних USB-совместимых устройств
• Русифицированное меню
• Функция записи PVR при приеме цифрового телевидения
• Настройка цветовой
• Регулировка тембра, баланса акустической системы
• Предустановленные настройки звука
• Совместимость с настенными креплениями стандарта VESA
Режим телевизора
• Чувствительный тюнер DVB-T/T2, обеспечивающий
уверенный прием аналоговых и цифровых каналов
• Функция автоматического и ручного поиска каналов
• Поддержка NICAM стерео
• Функция телетекста
• Регулировка яркости и контрастности, предустановленные
настройки изображения
• Современные методы шумоподавления
Режим монитора персонального компьютера
• Широкий диапазон
• Регулировка частоты и фазы
температуры
поддерживаемых разрешений
КОМПЛЕКТАЦИЯ
ЖК-телевизор .................................................................................1 шт.
Пульт дистанционного управления ........................................2 шт.
Батарейка ААА ................................................................................4 шт.
Подставка для телевизора.........................................................1 шт.
Комплект крепежных элементов .............................................1 шт.
Переходник AV ................................................................................ 1 шт.
Руководство по эксплуатации с гарантийным талоном
..... 1 шт.
ОБЗОР УСТРОЙСТВА 3
УСТАНОВКА
Для настольного размещения воспользуйтесь настольной
подставкой. Совместите подставку с телевизором
и зафиксируйте винтами, как показано на рисунке.
ПРИМЕЧАНИЕ
• ТВ возможно разместить на стене с помощью
кронштейнов стандарта VESA.
ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ
Передняя панель телевизора
HDMI2 HDMI1
R-AUDIO-L VIDEO PC
AV OUT
8 9 10 11 12 13 14
8
Разъем HDMI 2
Интерфейс для передачи сигнала высокой четкости.
9
Разъем HDMI 1
Интерфейс для передачи сигнала высокой четкости.
10
Разъем R-AUDIO-L
Стереофонический аудиовыход.
11
Разъем VIDEO
Композитный видеовыход.
12
Разъем PC/DVI AUDIO
Разъем для подключения внешнего источника
аудиосигнала.
13
Разъем PC
Разъем для подключения к компьютеру.
14
Разъем ANT
Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения).
COMPONENT
HDMI3
AVYPbPr
DIGITAL
AUDIO OUT
COMMON INTERFACE
Задняя панель телевизора
PC/DVI
AUDIO
Боковая панель телевизора
USB2
5V 500mA
ANT
2
1
1
ИК-датчик системы дистанционного управления
2
Индикатор рабочего режима/режима ожидания
3
Клавиши CH+/-
Переключение каналов.
4
Клавиши VOL+/-
Увеличение/уменьшение уровня громкости.
5
Клавиша MENU
Вызов меню настройки телевизора.
6
Клавиша
Выбор источника сигнала.
7
Клавиша
Рабочий режим/режим ожидания.
MENU
VOL + VOL -
CH + CH -
7
6
5
4
3
15 16 17
15
Разъем YPbPr
Компонентный видеовход.
16
Разъем
Аудиовидеовход.
17
Коаксиальный цифровой аудиовыход
18
Разъем HDMI 3
Интерфейс для передачи сигнала высокой четкости.
19
CI-слот
Разъем для подключения модуля условного доступа.
20
USB-порт для подключения внешних устройств
18
AV
19 20
ОБЗОР УСТРОЙСТВА 4
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1
Клавиша
Рабочий режим/режим ожидания.
2
Клавиша ASPECT
Выбор формата изображения.
3
Клавиша NICAM/A2
4
Цифровые клавиши
5
Клавиша CH.LIST
Отображение списка каналов.
6
Клавиша DISPLAY
Отображение информации о канале/источнике сигнала.
7
Клавиши RED/GREEN/YELLOW/BLUE
Действуют в соответствии с информацией на экране.
8
Клавиша SLEEP
Установка таймера сна.
9
Клавиши направления (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО)
10
Клавиша MENU
Вызов меню настройки телевизора.
11
Клавиша SUBTITLE
Изменение языка субтитров.
12
Клавиша CH +/-
Переключение каналов.
13
Клавиша T.SHIFT
Функция «ТаймШифт».
14
Клавиша HOLD/
Задержка страниц в режиме телетекста/
воспроизведение/пауза.
15
Клавиша
Остановка воспроизведения.
16
Клавиша
Воспроизведение с предыдущего трека.
17
Клавиша TEXT
Включение/выключение режима телетекста.
18
Клавиша AUDIO
Выбор доступного языка/аудиоканала программы.
19
Клавиша TV/USB
Переключение источника сигнала ТВ/USB.
20
Клавиша EPG
Отображение электронной программы передач в
режиме DTV.
21
Клавиша INDEX
Отображение списка записей PVR/отображение
основной страницы телетекста.
22
Клавиша FAV
Список любимых каналов в режиме ATV/DTV.
23
Клавиша S.PAGE/
Выбор подстраницы в режиме телетекста/
воспроизведение с последующего трека.
24
Клавиша SIZE/
Управление форматом ввода данных в режиме
телетекста/ускоренное воспроизведение вперед.
25
Клавиша REVEAL/
Отображение «скрытых» страниц телетекста/ускоренное
воспроизведение назад.
26
Клавиша VOL +/-
Увеличение/уменьшение уровня громкости.
27
Клавиша EXIT
Выход или переход на предыдущий уровень меню.
28
Клавиша ENTER
Выбор и подтверждение в режиме отображения меню.
POWER
1
NICAM/A2 ASPECT P.MODE S.MODE
2
3
123
4
456
789
CH.LIST
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
29
Клавиша SOURCE
Выбор источника сигнала.
30
Клавиша FREEZE
Фиксирование картинки.
31
Клавиша REC
Запись PVR.
32
Клавиша
Переключение на предыдущий просматриваемый канал.
33
Клавиша S.MODE
Выбор предустановленных настроек звука.
34
Клавиша P.MODE
Выбор предустановленных настроек изображения.
35
Клавиша MUTE
Включение/выключение звука.
0
DISPLAY FREEZE REC
RED GREEN YELLOW BLUE
SLEEP SOURCE
ENTER
MENU EXIT
SUBTITLE
CH VOL
T.SHIFT
HOLD REVEAL
TEXT FAV
AUDIO INDEX
TV/USB
EPG
SIZE
S.PAGE
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
ОБЗОР УСТРОЙСТВА 5
УСТАНОВКА БАТАРЕЕК В ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1. Откройте крышку на задней поверхности пульта
дистанционного управления.
2. Установите батарейки, соблюдая полярность.
3. Закройте крышку.
ИСПОЛЬЗОВАНИЕ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
При использовании пульта дистанционного управления
убедитесь, что угол отклонения пульта от воображаемого
перпендикуляра к датчику
на передней панели не превышает
до устройства не превышает 5 метров.
ПРЕДУПРЕЖДЕНИЯ:
• Избегайте попадания прямых солнечных лучей
на датчик инфракрасных лучей на передней панели
устройства.
• Своевременно заменяйте батарейки в пульте
дистанционного управления.
• Не роняйте пульт дистанционного управления
и старайтесь оберегать его от воздействия влаги.
инфракрасных лучей
30 градусов и расстояние
Общий вид передней панели телевизора
30° 30°
Не более 5 м
POWER
NICAM/A2 ASPECT P.MODE S.MODE
123
456
789
CH.LIST
0
DISPLAY FREEZE REC
RED GREEN YELLOW BLUE
SLEEP SOURCE
ENTER
MENU EXIT
SUBTITLE
CH VOL
T.SHIFT
HOLD REVEAL
TEXT FAV
AUDIO INDEX
TV/USB
EPG
SIZE
S.PAGE
ПОДКЛЮЧЕНИЕ 6
ПОДКЛЮЧЕНИЕ ТВАНТЕННЫ
И УСТРОЙСТВ ПО HDMI И VGA
ИНТЕРФЕЙСАМ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
HDMI2 HDMI1
R-AUDIO-L VIDEO PC
Персональный компьютер
AV OUT
Задняя панель DVD-плеера
Нижняя панель телевизора
PC/DVI
AUDIO
ANT
ТВ-антенна
ПОДКЛЮЧЕНИЕ К DVDПЛЕЕРУ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Pb Pr
COMPONENT
AV-переходник + AV-кабель
HDMI3
AVYPbPr
DIGITAL
AUDIO OUT
Задняя панель DVD-плеера
Боковая
панель
телевизора
USB2
COMMON INTERFACE
5V 500mA
HDMI
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ И ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
Внимательно прочитайте инструкцию по подключению.
HDMI2 HDMI1
R-AUDIO-L VIDEO PC
AV OUT
Метод В
Метод А
AV-переходник + AV-кабель
COMPONENT
Метод А
Для подключения композитного видеосигнала
и аудиосигнала используйте AV-переходник
и аудиовидеокабель (в комплектацию не входит).
Метод B
Для просмотра каналов высокого разрешения с внешнего
спутникового ресивера используйте разъем HDMI
для подключения к телевизору. Если ваш ресивер
оборудован цифровым видеовыходом DVI, воспользуйтесь
специальным переходником HDMI-DVI для подключения
к телевизору с помощью кабеля HDMI (в комплектацию
не входит
Соответствие штекеров AV-переходника
при подключении к YPbPr-входу
HDMI3
AVYPbPr
DIGITAL
AUDIO OUT
).
Цвет штекера Цвет разъема YPrPb
Желтый Зеленый
Красный Красный
Белый Синий
Нижняя панель телевизора
PC/DVI
AUDIO
Спутниковый ресивер/
Цифровой телевизионный тюнер
ANT
Боковая панель телевизора
USB2
COMMON INTERFACE
5V 500mA
ПРИМЕЧАНИЕ
• При подключении через компонентный видеовход для
передачи аудиосигнала необходимо использовать
разъем AV.
• Для подключения к компонентному
входу используйте переходник YPbPr.
Loading...
