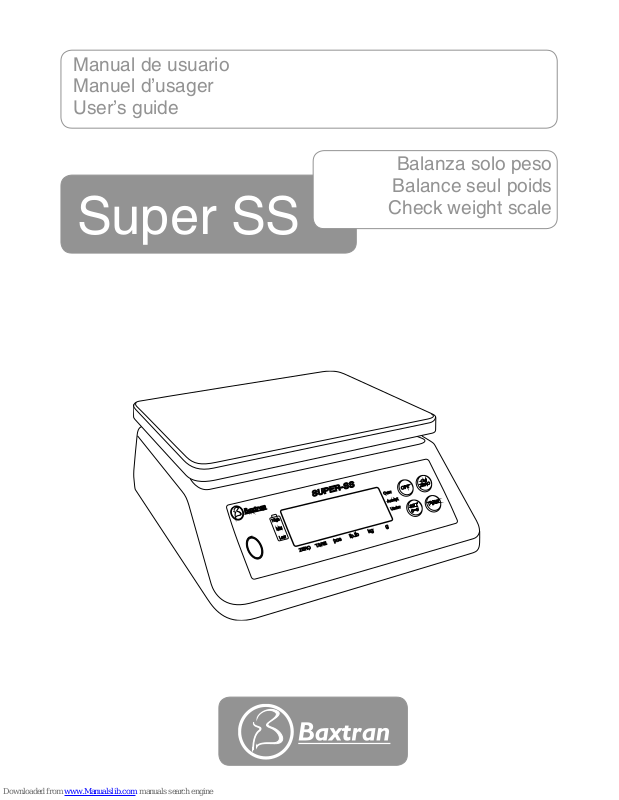

Baxtran Super SS User Manual

Manual de usuario
Manuel d’usager
User’s guide

Balanza solo peso

Balance seul poids

Check weight scale

Super SS

2

ESPFRENG

Modelo Super SS Balanza solo peso Manual de usuario

3

ESPFRENG

Manual de usuario Manuel d’usager User’s guide

1. Características técnicas principales

3

2. Teclado y mensajes de pantalla 3

2.1. Teclado 3

2.2. Mensajes de pantalla 4

3. Guía de operaciones 4

3.1. Preparación 4

3.2. Encender o apagar 4

3.3. Cero 4

3.4. Pesado 4

3.5. Pesado Tara 4

3.6. Función ahorro de energía 4

3.7. Indicación de batería 4

3.8. Carga 5

3.9. Fijar parámetros 5

3.10. Graduar el brillo de los LED 6

4. Notas 6

5. Cambio de divisióm 6

6. Calibración 6

1. Main technical index 11

2. Keyboard and character prompt 11

2.1. Keyboard 11

2.2. Character prompt 12

3. Operation guide 12

3.1. Preparation 12

3.2. Turn on or turn off 12

3.3. Zero 12

3.4. Weighing 12

3.5. Tare weighing 12

3.6. Save power function 12

3.7. Battery Indicate 12

3.8. Charge 13

3.9. Set parameter 13

3.10. Tune Led lighting 14

4. Notes 14

5. Division changement 14

6. Calibration 14

Declaración de conformidad
Déclaration de conformité
Declaration of conformity 15

1. Caractéristiques techniques principales 7

2. Clavier et messages de l’écran 7

2.1. Clavier 7

2.2. Messages de l’écran 8

3. Guide d’operations 8

3.1. Préparation 8

3.2. Allumer ou éteindre 8

3.3. Zéro 8

3.4. Pesage 8

3.5. Pesage Tare 8

3.6. Fonction d’économie d’énergie 8

3.7. Indication de batterie 8

3.8. Charge 9

3.9. Fixer des paramètres 9

3.10. Choisir le brillation des LED 10

4. Notes 10

5. Changement de division 10

6. Calibration 10

ÍNDICE INDEX INDEX

ESPFRENG

Modelo Super SS Balanza solo peso Manual de usuario

3

Gracias por utilizar nuestra balanza de la serie SUPER SS de doble lado y protegida contra la humedad y el
agua. La balanza SUPER SS es una balanza de acero inoxidable. La balanza incluye avances de altas téc­nicas de ordenador-control. Incluye una alta precisión en el pesado, con facilidades de transporte y un precio
bajo.
Es resistente y de larga duración. Puede ser utilizada en almacenes para pesar diferentes paquetes de pro­ductos, así como en lugares con humedad alta gracias a su alta protección contra la humedad.

1. CARACTERÍSTICAS TÉCNICAS PRINCIPALES

1.1. INFORMACIÓN BÁSICA

SS3 SS6 SS15 SS30

CAPACIDAD MÁXIMA (kg)

3 6 15 30

CAPACIDAD MÍNIMA

20e

DIVISIONES DE TEST (g)

1 2 5 10

DIVISIONES DE PANTALLA (1) (g)

0,5 1 2 5

DIVISIONES DE PANTALLA (2) (g)

0,2 0,5 1 2

TARA MÁXIMA

100% de la capacidad máxima

CLASE

DIMENSIONES DEL PLATO (mm)

230 x 190

1.2. TEMPERATURA DE FUNCIONAMIENTO: -5 ~ +35ºC

1.3. TEMPERATURA DE ALMACENAMIENTO: -25 ~ +50ºC

1.4. ALIMENTACIÓN: Batería recargable 6V4Ah de 90 horas de duración.

1.5. PESO NETO: 3,6 kg.

1.6. GRADO DE PROTECCIÓN IP: IP68.

2. TECLADO Y MENSAJES DE PANTALLA

2.1. TECLADO

Enciende la balanza y cero.

Botón tara.

Apaga la balanza.

Botón SET/Fig. Parámetro de funcionamiento y jación de información.

ESPFRENG

Manual de usuario Balanza solo peso Modelo Super SS

4

ESPFRENG

Modelo Super SS Balanza solo peso Manual de usuario

5

2.2. MENSAJES DE PANTALLA

dc x.xx Signica que el voltaje de la batería es x.xx V.

------ Aparece este señal cuando el peso está cerca del 100% FS+9e, si suena una señal signica que
hay sobrecarga y por lo tanto el usuario debe reducir el peso.

AdC Cuando se sobrepasa el cambio A/D la pantalla lo mostrará con la señal sonando.

-BAtLo- La potencia es baja. La balanza se puede utilizar un período corto de tiempo y debe recargarla
inmediatamente.

C_End La recarga ha terminado.
Err-0 Sobrecarga del cero de la célula de carga. Por favor, reajuste o cambie la célula de carga.

3. GUÍA DE OPERACIONES

3.1. PREPARACIÓN

Ajuste los pies de la base, vigile el nivel, situe la bandeja horizontalmente.

3.2. ENCENDER O APAGAR

3.2.1. Encender:
Presione el botón ON/ZERO, el sonido de alarma, la pantalla mostrará el número de versión y la po
ten cia del nivel de batería y 9, 8, 7, ..., 1, 0, se encenderá el LED de “ZERO”. Ahora la balanza
stá en estado de pesar.

3.2.2. Apagar:
Presione durante unos segundos el botón OFF.

3.2.3. Auto apagado:
Después de 10 minutos en cero, se apagará automáticamente.

3.2.4. Auto apagado de batería baja:
Cuando la potencia es inferior a 5.6V la balanza se apaga.

3.3. CERO

Cuando sin tara el peso mostrado en la pantalla es ≤ 4% de la capacidad máxima, presione el botón ON/
ZERO, la pantalla mostrará “0”, el LED de “ZERO” se encenderá.

3.4. PESADO

Situe el peso en la bandeja.

3.5. PESADO TARA

Presione el botón TARE, el peso mostrado es “0”, el LED de “ZERO” se encuentra apagado y el LED de
“TARE” encendido. Retire el peso y el contenedor, el peso mostrado es negativo, el LED de “ZERO” está en­cendido, presione el botón TARE, la pantalla muestra “0”, el led de “TARE” se encuentra apagado.

3.6. FUNCIÓN AHORRO DE ENERGÍA

Después de 40 segundos de cero, se activa la función de ahorro de energía, la pantalla muestram “0”. Coloque
un peso para empezar a pesar.

3.7. INDICACIÓN DE BATERÍA

Led de batería: “High” signica que la potencia es superior a 6,3 V, “Mid” que se encuentra entre 6 V y 6,3 V,
“Low” signica que la potencia es inferior a 6 V.

ESPFRENG

Modelo Super SS Balanza solo peso Manual de usuario

5

3.8. CARGA

Potencia suministrada por una batería interna recargable de ácido de plomo de 6V/4Ah. Cuando muestre
“-BAtLo-” por favor, apague y cargue la batería inmediatamente. El tiempo de recarga completa es de 12
horas.

3.9. FIJAR PARÁMETROS

Presione el botón SET/0~9 durante 3 segundos. Ahora muestra el menú. Presione el botón SET/0~9 conti­nuadamente, la pantalla mostrará:
rAngE (Fijar límites)
UnItS (elegir unidad)
A-OFF (elegir auto apagado)
FILt (jar el modo de pantalla)
ZEro (jar auto cero)
bUZZEr (jar alarma)
d (elegir división)
On-rA (Elegir rango de encendido)
d-dP (Elegir mono o doble pantalla)

3.9.1 Fijar límites:

3.9.1.1 Cuando muestra “rAngE”, presione TARE y después SET/0~9 para elegir “on” o “oFF”, “on” empieza
la función, “oFF” sale, presione TARE para conrmar.

3.9.1.2 Cuando elija “on” y presione TARE, ahora pesará con límites, el led “under” se enciende, la gura
max parpadea, presione SET/0~9 una vez para añadir 1, presione TARE para conrmar, cuando
termina sale automáticamente y ja “over”. Después de jar en pesado.

3.9.1.3 Cuando el límite inferior > límite superior, muestra “oFF” entonces sale.

3.9.1.4 Indicaciones de alarma
“m” es el peso.
Cuando “m” = ?l?mite superior§, el led ?over§ se enciende.
Cuando ¡l¨mite inferior¡ < ¡m¡ < ¡l¨mite superior¡, el led ¡accept¡ se enciende.
Cuando ¡m¡ ¡ ¡l¨mite inferior¡, el led ¡low¡ se enciende.
Precaución: cuando la pantalla no est¨ estable, los leds no se encienden.

3.9.2 Cambio de unidad

3.9.2.1 Cuando muestra “UnItS”, presione TARE, entonces presione SET/0~9 para elegir, entonces presione
TARE para conrmar y salir.
Unidades: H9 (kg), 9 (g), Lb, oz, pcs (cuentapiezas).

3.9.2.2 Cuentapiezas: cuando la pantalla muestra “pcs” presione TARE. Ahora se enciende el led “pcs”.
Presione largamente ON/ZERO, muestra una cuenta y vuelve a 0. Entonces coloque la muestra y
presione TARE. Presione SET/0~9 y presione TARE para elegir. Después de acabar muestra “pcs” y
se enciende el led “pcs”.
Para salir de la función cuentapiezas, elija una unidad.
Precaución: Coloque cantidades de como máximo 30000.

3.9.3 A-oFF (elegir auto apagado)

Cuando el menú muestra A-oFF, presione TARE para entrar, presione SET/0~9 para elegir “n” o “y”,
“n” signica que no se utiliza el auto apagado, “y” signica que después de 10 minutos en cero la ba
lanza se apagará automáticamente.

3.9.4 Cambiar el modo de pantalla:

Cuando muestre “FILtX” (FILt1 signica un paso para el display, FILt2 signica 3-4 pasos para el dis
play, FILt3 signica 6-8 pasos para el display) Presione SET/0~9 para cambiar, presione TARE para
conrmar y salir.

3.9.5 Fijar el rango de auto cero:

Cuando la balanza muestre cero, presione TARE, ahora mostrará zero x.x (x.x es el rango: 0.5d, 1d,
2d, 2.5d, 3d, 3.5d, 4d, 4.5d, 5d. “d” es el valor de división cuando n=3000). Presione SET/0~9 para
cambiar, presione TARE para conrmar y salir.

ESPFRENG

Manual de usuario Balanza solo peso Modelo Super SS

6

Modèle Super SS Balance seul poids Manuel d’usager

3.9.6 bUZZEr (ja el sonido de la alarma)

Cuando el menú muestra bUZZEr, presione TARE para entrar, presione SET/0~9 para elegir “on” o “oFF”,
presione TARE para conrmar.

3.9.7 Cambiar la gura de división

Cuando el menú muestra d, presione TARE para entrar, presione SET/0~9 para elegir la división.

3.9.8 On-rA (Elegir el rango de encendido)

Cuando el menú muestra On-rA presione TARE para entrar, presione SET/0~9 para elegir “20” o “100”, “20”
signica 20% de la capacidad máxima, 100 signica 100% de la capacidad máxima. Presione TARE para
conrmar.

3.9.9 d-dP (elegir mono o doble pantalla)

Cuando el menú muestra d-dP, presione TARE para entrar, presione SET/0~9 para elegir “n” o “y”, “n” signica
mono-pantalla, “y” signica doble pantalla. Presione TARE para conrmar.

3.10. GRADUAR EL BRILLO DE LOS LED

Con la balanza encendida, presione largamente ZERO/ON, aparece LC-, presione SET/0~9 para elegir LU-1
o LU-2, LU-1 es el modo de guardar. Presione TARE para conrmar.

4. NOTAS

1. Debe cargar la batería como mínimo cada 3 meses cuando usted no utilice la balanza durante un período
largo de tiempo. La carga durará unas 12 horas.

2. No sobrecargue la balanza. No tire violentamente objetos pesados sobre la balanza. El daño por
sobrepeso no se encuentra dentro del rango de garantía de mantenimiento.

3. No utilice objetos alados para manejar el teclado. Si la goma está dañada, ello afectará la garantía
contra agua y humedad de la balanza.

4. Mantenga la balanza limpia para asegurar un pesado correcto.

5. Hay un precinto de plomo en la parte inferior de la balanza. Los usuarios no deben quitar este precinto. Si
se daña el precinto no se garantiza el correcto mantenimiento de la balanza.

5. CAMBIO DE DIVISIÓN

1. Pulse ON/ZERO para encender la balanza.

2. Presione la tecla TARE hasta que aparezca la división deseada (nXXXX). Al volver a presionar TARE
regresa a la división anterior. La división que aparece en pantalla es la división seleccionada.

3. La balanza regresa automáticamente al modo de pesaje.

6. CALIBRACIÓN

Esta operación sólo puede realizarla el personal autorizado competente por las leyes de cada país.

1. Con la balanza apagada, desprecintar el precinto del interruptor de modicación de división situado en la
cara inferior de la balanza.

2. Cambiar la posición del interruptor de modiciación de división.

3. Pulse el botón ON/ZERO para encender la balanza.

4. Presione la tecla TARE hasta que apareza “CAL” en la pantalla.

5. Pulse la tecla TARE nuevamente, aparezerá la capacidad máxima de la balanza.

6. Situe sobre la balanza el peso de su capacidad máxima.

7. Espere 5 segundos.

8. Pulse la tecla TARE nuevamente, aparecerá el mensaje “CaEnd” en la pantalla. La calibración ha
terminado y la balanza regresa automáticamente al modo de pesaje.

9. Presione la tecla OFF para apagar la balanza.

10. Situe el interruptor de modicación de división a su posición original.

11. Vuelva a precintar el interruptor de modicación.

NOTA: DURANTE LA CALIBRACIÓN, SI USTED DESEA SALIR, PRESIONE ON/ZERO.

ENG

Modèle Super SS Balance seul poids Manuel d’usager

7

ESPFR

Merci par utiliser notre série SUPER SS de produit individuel/double côté protégé contre l’humidité et l’eau.
La SUPER SS est une balance d’acier inoxydable. La balance inclut des avances de grands techniques
d’ordinateur - contrôle. Elle inclut une grande précision des pesages, avec des facilités du transport et un prix
sous. Elle est résistant et de longue durée. Elle peut être utilisée en magasins et pour peser différents paquets
de produits, ainsi qu’en lieux avec grand niveau d’humidité grâce à sa haute protection contre l’humidité.

1. CARACTÉRISTIQUES TECHNIQUES PRINCIPALES

1.1. INFORMATION BASIQUE

SS3 SS6 SS15 SS30

PORTÉE MAXIMALE (kg)

3 6 15 30

PORTÉE MINIMALE

20e

DIVISION DE TEST (g)

1 2 5 10

DIVISIONS D’ÉCRAN (1) (g)

0,5 1 2 5

DIVISIONS D’ÉCRAN (2) (g)

0,2 0,5 1 2

TARE MAXIMALE

100% de la portée maximale

CLASSE

DIMENSIONS DU PLATEAU (mm)

230 x 190

1.2. TEMPÉRATURE DE FONCTIONNEMENT: -5 ~ +35ºC

1.3. TEMPÉRATURE D’EMMAGASINAGE: -25 ~ +50ºC

1.4. PUISSANCE: Batterie interne rechargeable 6V4Ah de 90 heures de durée.

1.5. POIDS NET: 3,6 kg.

1.6. DEGRÉ DE PROTECTION IP: IP68.

2. CLAVIER ET MESSAGES DE L’ÉCRAN

2.1. CLAVIER

Cette touche allume la balance et zéro

Touche tare.

Pour éteindre la balance.

Touche SET/Fix. Paramètre de fonctionnement et xation de l’information.

ESPFRENG

Manuel d’usager Balance seul poids Modèle Super SS

8

ENG

Modèle Super SS Balance seul poids Manuel d’usager

9

ESPFR

2.2. MESSAGES DE L’ÉCRAN

dc x.xx Il signie que la puissance de la batterie est x.xx V.

------ Ce signal apparaît quand le poids ce tout près du 100% FS+9e, s’il sonne un signal il signie qu’il
y a surcharge et c’est pourquoi l’usager doit réduire le poids.

AdC Quand on surpèse le changement A/D l’écran le montrera avec un signal sonnant.

-BAtLo- La puissance est faible. La balance peut être utilisée une courte période de temps et doit immé­diatement la recharger.

C_End La recharge a terminé.
Err-0 Surcharge du zéro du capteur de chargement. S’il vous plaît, rajuster ou changer le capteur de

chargement.

3. GUIDE D’OPÉRATIONS

3.1. PRÉPARATION

Ajuster le pied fonde, surveiller le niveau, situer le plateau horizontalement.

3.2. ALLUMER OU ÉTEINDRE

3.2.1. Allumer:
Pousser la touche ON/ZERO, le son d’alarme, l’écran montrera le numéro de la version et la puissance
du niveau de batterie et 9, 8, 7...1, 0, le “ZERO” s’allumera. Maintenant la balance se trouve en état de
fonctionnement.

3.2.2. Éteint:

Presione durante unos segundos el botón OFF.

3.2.3. Auto éteint:

Après 10 minutes à zéro, elle s’éteindra automatiquement.

3.2.4. Auto éteint de batterie baisse:

Quand la puissance est inférieure à 5.6V la balance s’éteindra.

3.3. ZÉRO

Quand sans tare le poids montré sur l’écran est ≤ 4% de capacité maximale, pousser la touche ON/ZERO, et
l’écran montrera “0”, le zéro s’allumera.

3.4. PESAGE

Situer le poids sur le plateau.

3.5. PESAGE TARE

Pousser la touche TARE, le poids montré est “0”, la lumière de “ZERO” devient éteinte et la lumière de “TARE”
allumée. Retirer le poids et le container, le poids montré il est négatif, la lumière de “ZERO” est allumée, pous­ser la touche TARE, l’écran montre “0”, la lumière de “Tare” devient éteinte.

3.6. FONCTION D’ÉCONOMIE D’ÉNERGIE

Zéro après 40 secondes, fonction auto sauve, montre “0”. Placer un poids pour peser.

3.7. INDICATION DE BATTERIE

Lumière de batterie: “HIGH” signie que la puissance est supérieure à 6.3 V, “Mid” signie que la puissance
se trouve entre 6V et 6.3 V, et “Low” signie que la puissance est inférieure à 6V.

ENG

Modèle Super SS Balance seul poids Manuel d’usager

9

ESPFR

3.8. CHARGE

Puissance suppléée par une batterie lead acide de recharge interne (6V/4Ah) Quand elle montrera “-BAtLo­” s’il vous plaît éteindre et charger immédiatement la batterie. Le temps de recharge complète c’est de 12
heures.

3.9. FIXER DES PARAMÈTRES

Pousser la touche SET/0~9 pendant 3 secondes. L’écran montrera le menu. Pousser la touche SET/0~9 con­tinuament, l’écran montrera:
rAngE (Fixer des limits)
UnItS (Changement d’unité)
A-OFF (Choisir éteindre automatiquement)
FILt (Fixer le mode d’écran)
ZEro (Fixer l’auto zéro)
bUZZEr (Fixer l’alarme)
d (Choisir la division)
On-rA (Choisir le rang d’allumer)
d-dP (Choisir mono-écran ou double écran)

3.9.1 Fixer des limits

3.9.1.1 Quand elle montrera rAngE, pousser TARE et après SET/0~9 pour choisir “on” ou “oFF”, “on”
commence la fonction, “oFF” sorts, pousser TARE pour conrmer.

3.9.1.2 Quand vous choisies “on” et pousses TARE, la balance pesera avec des limites, le led “under”
s’allumera, la gure “max” s’allume et s’etient, pousser SET/0~9 pour addicioner 1, pousser TARE
pour conrmer, quand elle nisse sots automatiquement et xe “over”.

3.9.1.3 Quand le limite inférieur > limite supérieur, montre “oFF” alors elle sorts.

3.9.1.4 Indications d’alerte.
“m” est le poids.
Quand “m” = “limite supérieur”, le led “over” s’allumera.
Quand “limite inférieur” < “m” < “limite supérieur”, le led “accept” s’allumera.
Quand “m” ? “limite inférieur”, le led “low” s’allumera.
Attention : quand l’écran n’est pas stable, aucun led ne s’allume.

3.9.2 Changement d’unité

3.9.2.1 Quand l’écran montre “UnItS”, pousser TARE, alors pousser SET/0~9 pour choisir, alors pousser
TARE pour conrmer et sortir.
Unité : H9 (kg), 9 (g), Lb, oz, pcs (mode compteuse)

3.9.2.2 Mode compteuse : Quand l’écran montre “pcs” pousser TARE. Le led “pcs” s’allumera. Pousser
continuement ON/ZERO, elle montre un compte et retourne a 0. Alors placer un échantillon et
pousser TARE.
Pousser SET/0~9 et pousser TARE pour choisir. Après de nir elle montre “pcs” et le led “pcs”
s’allume.
Pour sortir de la fonction compteuse, choisir une unité.
Attention : placer quantités maximales de 30000.

3.9.3 A-oFF (Choisir éteindre automatiquement)

Quand le menu montre A-oFF, pousser TARE pour entrer, pousser SET/0~9 pour choisir “n” ou “y”, “n” signie
ne utilizer pas la fonction éteindre automatiquement, “y” signie que après de 10 minutes en zéro, la balance
s’éteindra automatiquement.

3.9.4 Changer le mode d’écran.

Quand elle montrera “FILtX” (FILt1 signie un pas pour écran, FILt2 signie 3-4 pas pour écran, FILt3 signie
6-8 pas pour écran). Pousser SET/0~9 pour changer, pousser TARE pour conrmer et sortir.

3.9.5 Fixer l’auto zéro

Quand la balance montrera zéro, pousser TARE, elle montrera maintenant zéro x.x (x.x est le rang : 0.5d, 1d,
2d, 2.5d, 3d, 3.5d, 4d, 4.5d, 5d. “d” est la valeur de division quand n=3000). Pousser SET/0~9 pour choisir et
TARE pour conrmer.

ESPFRENG

Manuel d’usager Balance seul poids Modèle Super SS

10

Model Super SS Check Weight scale User’s Guide

3.9.6 bUZZEr (Fixer l’alarme acoustique)

Quand le menu montre bUZZEr, pousser TARE pour entrer, pousser SET/0~9 pour choisir « on » ou « oFF »,
pousser TARE pour conrmer.

3.9.7 Changer la gure de division

Quand le menu montre d, pousser TARE pour entrer, pousser SET/0~9 pour choisir la division.

3.9.8 On-rA (Choisir le rang d’allumer)

Quand le menu montre On-rA, pousser TARE pour entrer, pousser SET/0~9 pour choisir “20” ou “100”, “20”
signie 20% de la capacité maximale, “100” signie 100% de la capacité maximale. Pousser TARE pour con­rmer.

3.9.9 d-dP (mono-écran ou double écran)

Quand le menu montre d-dP, pousser TARE pour entrer, pousser SET/0~9 pour choisir “n” ou “y”, “n” signie
mono-écran, “y” signie double-écran. Pousser TARE pour conrmer.

3.10. CHOISIR LE BRILLATION DES LED

Avec la balance allumée, pousser continuement ZERO/ON, apparêitra LC-, pousser SET/0~9 pour choisir LU­1 ou LU-2, LU-1 est le mode pour garder. Pousser TARE pour conrmer.

4. NOTES

1. On doit charger la batterie comme minimum chaque 3 mois quand on n’utilisera pas la balance pendant une

période longue de temps. La charge durera quelques 12 heures.

2. Ne surcharger pas la balance. Ne jeter pas violemment objets pesés sur la balance. Le dommage par sur-

charge ne se trouve pas dans le rang de garantie de subsistance.

3. N’utiliser pas objets aiguisés pour manier le clavier. Si la gomme est endommagée, cela affectera la garantie

contre l’eau et l’humidité de la balance.

4. Maintenir la balance propre pour assurer un pesage correct.

5. Il y a une pose des scellés de plomb à la partie inférieure de la balance. Les usagers ne doivent pas enlever cette

pose des scellés. S’il s’endommage la pose des scellés on ne assure pas la correcte subsistance de la balance.

5. CHANGEMENT DE DIVISION

1. Pousser ON/ZERO pour allumer la balance.

2. Pousser la touche TARE jusqu’à ce qu’il apparaisse la division désirée (nXXXX). Au recommencer à pousser

la touche TARE il revient à la division antérieure. La division qui apparaît à l’écran est la division sélectionnée.

3. La balance revient automatiquement au mode de pesage.

6. CALIBRATION

Cette opération peut être réalisée seulement par personnel autorisé par les lois de chaque pays.

1. Avec la balance éteinte, enlever la pose des scellés de l’interrupteur de modication de division situé à la

part inférieure de la balance.

2. Changer la position de l’interrupteur de modication de division.

3. Pousser la touche ON/ZERO pour allumer la balance.

4. Pousser la touche TARE jusqu’à ce qu’il apparaisse “CAL” sur l’écran.

5. Pousser la touche TARE nouvellement, il apparaîtra la capacité maximale de la balance.

6. Situer sur la balance le poids de la capacité maximale.

7. Atteindre 5 secondes.

8. Pousser la touche TARE nouvellement, il apparaîtra le message “CaEnd” à l’écran. La calibration a terminé

et la balance revient automatiquement au mode de pesage.

9. Pousser la touche OFF pour éteindre la balance.

10. Situer l’interrupteur de modication de division à la position originale.

11. Recommencer à plomber l’interrupteur de modication de division.

NOTE: Pendant la calibration, pour sortir, pousser ON/ZERO.

FRENG

Model Super SS Check Weight scale User’s Guide

11

ESPENG

Thank you for using our SUPER SS serial double side displays product of electronic waterproof counting scale.
SUPER SS are a stainless steel scale. The scale is manufactured with advances computer-controlled hi-tech­niques. It has the characteristics of satisfactory in perfomance accurate in weighing, convenient for carrying,
cheap in price. It is sturdy and durable and widely used in not only retail stores and weighing of ration packing
of commodities but also in high humidity surroundings because of it’s well waterproof function.

1. MAIN TECHNICAL INDEX

1.1. BASIC DATA

SS3 SS6 SS15 SS30

MAX. CAPACITY (kg)

3 6 15 30

MIN. CAPACITY

20e

TEST DIVI. (g)

1 2 5 10

DISPLAY DIVI. (1) (g)

0,5 1 2 5

DISPLAY DIVI. (2) (g)

0,2 0,5 1 2

MAX. TARE

100% de la capacidad máxima

ACCURACY

PAN SIZE (mm)

230 x 190

1.2. WORKING TEMPERATURE: -5 ~ +35ºC

1.3. STORAGE TEMPERATURE: -25 ~ +50ºC

1.4. POWER: Batería recargable 6V4Ah de 90 horas de duración.

1.5. NET WEIGHT: 3,6 kg.

1.6. IP: IP68.

2. KEYBOARD AND CHARACTER PROMPT

2.1. KEYBOARD

Turns the scale on and zero.

Tare key.

Power off.

Set/Fig. key. Set parameter and input Fig.

ESPFR

ENG

User’s Guide Check Weight scale Model Super SS

12

FRENG

Model Super SS Check Weight scale User’s Guide

13

ESPENG

2.2 MENSAJES DE PANTALLA

dc x.xx Mean the voltage of battery is x.xx V.

------ Show this as the weight over 100% FS+9e, with the ding sounding, this means over load, reduce
the weight.

AdC As the A/D change overowing, display shows this with the ding sounding.

-BAtLo- The voltage is lower. You can use a short while and charge immediately.

C_End Recharge is end.
Err-0 Overload zero of loadcell. Please re-adjust or change loadcell.

3. OPERATION GUIDE

3.1. PREPARATION

Adjust the base foot, watch the level, make the pan in horitzontal.

3.2. TURN ON OR TURN OFF

3.2.1. Turn on:
Press the ON/ZERO key, the ding sound, it displays version No. and the battery voltage level and 9, 8,
7, ..., 1, 0, the “ZERO” lamp lighting. Now the scale is in a working state.

3.2.2. Turn off:
Long-press OFF key.

3.2.3. Auto-off:
After 10 minutes in zeroing, auto-off.

3.2.4. Low voltage auto-off:
When the voltage lower than 5.6V, then power-off.

3.3. ZERO

When without taring the weight display is ≤ 4% Max. capa., press the ON/ZERO key, the display shows “0”,
the zero lamp lighting.

3.4. WEIGHING

Put weight to pan.

3.5. TARE WEIGHING

Press the TARE key, it’s being think the “skin” tare, the weight display is “0”, the ZERO lamp off, the TARE
lamp lighting. Pick up the weight and the “skin”, the weight display is negative, the ZERO lamp lighting, press
the TARE key, the TARE lamp off.

3.6. SAVE POWER FUNCTION

Zero after 40 seconds, auto save power, shows “0”. Put a weight start weighing.

3.7. BATTERY INDICATE

Battery lamp: “High” means voltage higher than 6.3V, “Mid” means voltage between 6V and 6.3V, “Low” means
voltage lower than 6V.

FRENG

Model Super SS Check Weight scale User’s Guide

13

ESPENG

3.8. CHARGE

Power supplied by a internal rechargeable lead acid battery (6V/4Ah). When it shows “-bAtLo-”. Please turn off
and charge immediately. The time of full charging is 12 hours.

3.9. SET PARAMETER

Press SET/0~9 key 3 seconds to set. Now show menu. Press SET/0~9 continuous it displays:
rAngE (set limit)
UnItS (choose unit)
A-OFF (choose auto power off)
FILt (set display mode)
ZEro (set auto zero)
bUZZEr (set buzzle)
d (choose division)
On-rA (choose range of power on)
d-dP (choose single or dual display)

3.9.1 Set range of auto-zero:

3.9.1.1 When it shows “rAngE”, press TARE and then SET/0~9 to choose “on” or “oFF”, “on” is start the func­tion, “oFF” is exit, press TARE to conrm.

3.9.1.2 When choose “on” and press TARE, now weighing with limit, “under” lighting, max gure is blinking,
press SET/0~9 once to add 1, press TARE to conrm, when nishing auto exit and set “over”. After
setting into weighing.

3.9.1.3 When low limit > high limit, it displays “oFF”, then exit.

3.9.1.4 Alarming Indicate
“m” is the weight.
When “m”≥ high limit, “over” lamp is lighting.
When low limit <m<high limit, “accept” lamp is lighting.
When m≤ low limit, “low” lamp lighting.
Caution: when the display is not stabilization, no lamp lights.

3.9.2 Change Unit

3.9.2.1 When it displays “UnItS”, press TARE, then press SET/0~9 to choose, then press TARE to conrm and
exit.
Unit: H9 (kg), 9 (g), Lb, oz, pcs (counting).

3.9.2.2 Counting: when it displays “pcs” press TARE. Now “pcs” lamp lighting. Longtime press ON/ZERO, it
displays count and return to 0. Then put the sample and press TARE. Press SET/0~9 to add 1 and
press TARE to choose. After nishing it displays “pcs” and “pcs” lamp lighting.
Exit counting: choose unit.
Caution: Pick quantities of Max less 30000.

3.9.3 A-oFF (choose auto power off)

When menu displays A-oFF, press TARE to enter, press SET/0~9 to choose “n” o “y”, “n” is not auto power off,
“y” is after 10 minutes in zeroing, auto-off.

3.9.4 Change display mode:

When it displays “FILtX” (FILt1 means one step to display, FILt2 means 3-4 steps to display, FILt3 means 6-8
steps to display) Press SET/0~9 to change, press TARE to conrm and exit.

3.9.5 Set range of auto-zero:

When it displays zero, press TARE, now shows zero x.x (x.x is the range: 0.5d, 1d, 2d, 2.5d, 3d, 3.5d, 4d, 4.5d,
5d. “d” is the division value when n=3000). Press SET/0~9 to choose and TARE to conrm.

ESPFR

ENG

User’s Guide Check Weight scale Model Super SS

14

3.9.6 bUZZEr (set buzze)

When menu displays bUZZEr, press TARE to enter, press SET/0~9 to choose “on” or “oFF”, press TARE to
conrm.

3.9.7 Change division gure

When menu displays d, press TARE to enter, press SET/0~9 to choose division.

3.9.8 On-rA (choose range of power on)

When menu displays On-rA press TARE to enter, press SET/0~9 to choose “20” or “100”, “20” is 20% max.
capacity, 100 is 100% capacity. Press TARE to conrm.

3.9.9 d-dP (Choose single or dual display)

When menu displays d-dP, press TARE to enter, press SET/0~9 to choose “n” or “y”, “n” is single display, “y”
is dual display. Press TARE to conrm.

3.10. TUNE LED LIGHTING

On powering on, long time press ZERO/ON, it shows LC-, press SET/0~9 to choose LU-1 or LU-2, LU-1 is
saving mode (commend). Press TARE to conrm.

4. NOTE

1. Not overloading. Not throw heavy things on the scale violently. The damage for overloading is not within the
range of guaranteed maintenance.

2. Don’t use sharp thing to operation the keyboard. if the rubber is damaged it will inuence the performance
of waterproof.

3. Keep the scale clean in order to weighing well.

4. There is a lead seal on the bottom of the scale. Users are not allowed to remove the seal. If the seal is da­maged the scale is not guaranteed for maintenance.

5. a. You must charge the battery at least per 3 months when you don’t use the scale for long time.
b. Please correctly connect line between adapter and battery, black to black, red to red.
c. If after charging the used time becomes short than often, please change a new battery.

5. DIVISION CHANGEMENT

1. Press ON/ZERO to turn on the scale.

2. Press TARE key until the wanted (nXXXX) division appears. When pressing TARE again it returns to the
previous division. The division that it appears on screen is the selected division.

3. The scale automatically returns to the weighing mode.

6. CALIBRATION

This operation can only be done by competent authorized personnel according to the laws of each country.

1. With the scale turned off, unseal the seal of the division modication switch. This switch is located in the
inferior face of the scale.

2. To change the position of the switch of division modication.

3. Press the button ON / ZERO to turn on the scale.

4. Press the TARE key until “CAL” appears in the screen.

5. Press the TARE key again, the maximum capacity of the scale will appear.

6. Locate on the scale the weight of its maximum capacity.

7. Wait 5 seconds.

8. Press the TARE key again, the message “CaEnd” will appear in the screen. The calibration has nished and
the scale automatically returns to the weighing mode.

9. Press the key OFF to turn off the scale.

10. Locate the switch of division modication to their original position.

11. Seal the modication switch again.

NOTES: during the calibration, if you want to quit, press ON/ZERO.

DECLARACIÓN DE CONFORMIDAD

DÉCLARATION DE CONFORMITÉ
DECLARATION OF CONFORMITY

GIROPÈS S.L,

Sociedad domiciliada en

Société domiciliée à
Society domiciled in:

Polígono Empordà Internacional
C/F, parcela 15-16
17469 Vilamalla (Girona / España)

declara que los modelos de báscula

déclare que les modèles de balances
declares that the models of scale

SS3, SS6, SS15 y SS30 de la serie SUPER SS

son conformes a la directiva 2004/108/CE de compatibilidad electromagnética y a la directiva
77/23/CEE de seguridad eléctrica y en su caso a las siguientes normas armonizadas:

exécutent avec les directives 2004/108/CE de compatibilité électromagnétique et 77/23/CEE de sécurité éléc­trique à travers les suivantes règles européennes:
they are according to the directive 2004/108/CE of electromagnetic compatibility and to the directive 77/23/CEE
of electric security and in their case to the following harmonized norms:

EN55014-1:2006
EN55014-2: 1997/A1: 2001/A2:2008
EN61000-3-2: 2006
EN61000-3-3: 2008
EN61558-2-6:1997

EN61558-1:1997+A1:1998+A11:2003

Por lo que expedimos la presente declaración de conformidad.

Par ce que nous expédions la présente déclaration de conformité.
For what we send the present declaration of conformity.

Jordi Ribalta Busquets
