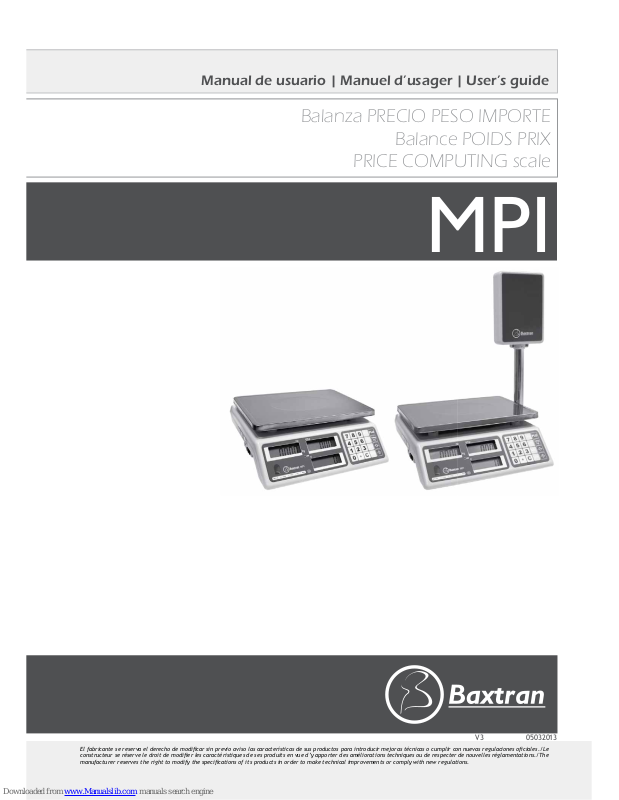

Balanza PRECIO PESO IMPORTE
Balance POIDS PRIX
PRICE COMPUTING scale
ES FR ENG
MPI
2
ÍNDICE
1. ESPECIFICACIÓN
3
Especificaciones básicas 3
Especificaciones de serie (Tipo EC/con aprobación OIML) 3
Especificaciones de serie (sin aprobación) 3
2. OPERACIÓN 3
Pantalla LCD y teclado 3
Introducción de la unidad de precio normal 4
Configuración Datos PLU 4
Cargar PLU 4
Modificar PLU 4
Operación de M+ 4
Operación de MR 4
3. CONFIGURACIÓN Y CALIBRACIÓN 5
Configuración general (CAL1) 5
Procedimiento de calibración (CAL2) 6
Solución de problemas 7
4. GARANTIA 7
INDEX
1. SPÉCIFICATIONS
8
Spécifications basiques 8
Spécifications de série (Type EC/ avec approbation OIML) 8
Spécifications de série (sans approbation) 8
2. FONCTIONNEMENT 8
Écran LCD et clavier 8
Introduction de l’unité du prix 8
Configuration donnés PLU 9
Charger PLU 9
Modifier PLU 9
Opération M+ 9
Opération de MR 9
3. CONFIGURATION ET CALIBRATION 10
Configuration général (CAL1) 10
Procédure de calibration (CAL2) 11
Solution des problèmes 12
4. GARANTIE 12
INDEX
1. SPECIFICATION
13
Basic specification 13
Series specification (EC type/OIML approved) 13
Series specification (non-approved) 13
2. OPERATION 13
LCD display and keypad 13
Normal unit price input 13
PLU data setting 14
Loading PLU 14
Modify PLU 14
Operation of M+ 14
Operation of MR 14
3. SETTING AND CALIBRATION 15
General calibration (CAL1) 15
Calibration procedure (CAL2) 16
Troubleshooting 17
4. WARRANTY 17
Declaración de conformidad | Déclaration de conformité | Declaration of conformity 18
ES FR ENG
Manual de usuario
MPI
3
1. ESPECIFICACIONES
ESPECIFICACIONES BÁSICAS
Dígito pantalla LCD, altura 17mm, 5/6 (peso/precio unidad/precio total)
Tamaño bandeja 280x200
Dimensiones 280x330x110
Peso neto 3’6 kg (sin pilar), 5’2 kg (con pilar)
Temperatura de funcionamiento 0ºC a +40ºC
Humedad relativa Menor a 85%
Potencia DC9V/500mA, adaptador AC, Fabricado con batería recargable de 6V
Interfaz RS232C (opcional)
ESPECIFICACIONES DE SERIE (TIPO EC/CON APROBACIÓN OIML)
Modelo MPI-6 MPI-15 MPI-30
Max (kg) 61530
Min (g) 40 100 200
e (g) 2510
Precisión 1/3000
2. OPERACIÓN
PANTALLA LCD Y TECLADO
/100g
/kg
Estas teclas se utilizan para introducir la unidad de precio
Teclas PLU
Esta tecla se utiliza para acumular peso y el precio total
Esta tecla se utiliza para mostrar la totalización record
Esta tecla se utiliza para configurar PLU
Esta tecla se utiliza para configurar la Unidad de Precio en 100g o kg
Esta tecla se utiliza para capturar un nuevo centro de cero
Esta tecla se utiliza para restar un peso tara, o confirmar la configuración
Esta tecla se utiliza para eliminar la unidad de precio o circular la selección
Presionada durante un largo rato se utiliza para encender la luz trasera en las secuencias “Ninguna
- Activa - Auto luz cuando se está realizando la carga” tal y como se indica en la programación de la
configuración en el “manual” de modo.
Presionada durante un rato corto se utiliza para imprimir manualmente, sólo para conectar la báscula
a una impresora LP-50.
ES FR ENG
Manual de usuario
MPI
4
INTRODUCCIÓN DE LA UNIDAD DE PRECIO NORMAL
Cuando se encuentre en el modo de pesar, presione las teclas del número blanco para cambiar la unidad de
precio. El precio total se calculará automáticamente cuando se coloque un peso sobre la báscula.
CONFIGURACIÓN DATOS PLU
1. Utilice las teclas del número blanco para programar la Unidad de Precio.
2. Presione la tecla preprogramada
(P1 o P2) para seleccionar la memoria PLU deseada.
3. Presione
para guardar su configuración.
Si la entrada no se ha completado después de 30 segundos, la configuración se suspenderá y volverá al modo
normal de pesar.
CARGAR PLU
En modo de pesar, presione la tecla para reclamar la información de la Unidad de Precio.
MODIFICAR PLU
1. Presione las teclas blancas para introducir la Unidad de Precio.
2. Seleccione el PLU que usted quiere modificar.
3. Presione la tecla
para guardar su configuración. La información antigua PLU se actualiza y el
precio nuevo es actualizado.
OPERACIÓN DE M+
1. Cargue el peso sobre la báscula e introduzca la unidad de precio.
2. Presione la tecla
para acumular el resultado de peso en la memoria. Cuando suene la alarma, el
indicador M+ aparece, en la pantalla LCD aparece el señal “≡ 01 ≡” en la columna de Peso para mostrar
que la primera acumulación ha sido grabada.
3. Elimine la carga de la bandeja de pesar.
4. Introduzca la unidad de precio y sitúe otra carga sobre la bandeja de pesar. Presione la tecla
. Después de escuchar el sonido de alarma, aparece en la columna de peso “≡ 02 ≡”, indicando que la información segunda ha sido grabada.
Después de cada grabación, si la carga que se encuentra sobre la bandeja de pesar no ha sido eliminada,
presionando la tecla
sonará una alarma larga y la báscula no podrá grabar el próximo resultado de la
pesada.
La báscula puede guardar hasta un total de 199 resultados de pesadas.
OPERACIÓN DE MR
1. En modo de pesar, presione la tecla y la columna de la Unidad de Precio será eliminada. La columna
de Peso muestra “-1-” como un número de acumulación, o “≡ XX ≡” como el número total de las adiciones acumuladas. La columna del precio total muestra el precio total o el precio total acumulado.
2. Presione la tecla
para cambiar los resultados de pesar. Aparece en pantalla la acumulación total
cuando se muestran todos los resultados de las pesadas.
3. Cuando usted presione la tecla
por primera vez, la primera acumulación aparece en pantalla “-01-”
y la información de peso aparece intermitentemente en la columna de Pesar, y la columna de Precio Total
muestra el Precio Acumulado.
4. Presionando la tecla
por segunda vez, aparece en pantalla la acumulación “-02-” y la información de
peso aparece intermitentemente en la columna de Peso y la columna en el Precio Total muestra el Precio
SOLO PARA BALANZAS CON IMPRESORA Y PROGRAMADAS EN FÁBRICA
ES FR ENG
Manual de usuario
MPI
5
Acumulado. Presione la tecla otra vez para navegar a través de la información que se encuentra en
la memoria.
5. Presione la tecla
otra vez, y cuando aparezca en pantalla la señal “≡ XX ≡” en la columna de Peso.
Esta señal indica el número total de acumulaciones. El precio total acumulado aparece en pantalla en la
columna del Precio Total.
6. Cuando aparezca el total, presionando la tecla
se eliminará toda la información que se encuentra en
la memoria.
Presionando las teclas numéricas
se saldrá de este modo sin eliminar la información grabada.
3. CONFIGURACIÓN Y CALIBRACIÓN
1. Presione y mantenga presionada cualquier tecla mientras encienda la báscula en ON. En la pantalla LCD
aparece la señal CAL.
2. Presione la tecla
para navegar a través de los menús de calibración: CAL 1 y CAL 2.
Seleccione la tecla CAL 1, presionando la tecla
para introducir el menú de Configuración General.
Seleccione la tecla CAL 2, presione la tecla
para introducir el Procedimiento de Calibración (es necesario primero retirar el saltador JP3 de la PCB. Sitúe la JP3 otra vez cuando se haya completado el proceso
de calibración).
CONFIGURACIÓN GENERAL (CAL 1)
Presione la tecla para escoger entre las opciones posibles, y presione la tecla para confirmar su
configuración.
1.
Aut. oFF
- CONFIGURACIÓN AUTO APAGADO
PANTALLA EXPLICACIÓN
Aut. oFF
0
Desactiva la función de Auto apagado.
Aut. oFF
1
Si no se realiza ninguna operación, la báscula se auto apagará en 5 minutos.
Aut. oFF
2
Si no se realiza ninguna operación, la báscula se auto apagará en 10 minutos.
Aut. oFF
3
Si no se realiza ninguna operación, la báscula se auto apagará en 20 minutos.
Aut. oFF
4
Si no se realiza ninguna operación, la báscula se auto apagará en 30 minutos.
2.
bL
- CONFIGURACIÓN LUZ TRASERA
PANTALLA EXPLICACIÓN
b. LigHt
0
Desactiva la función luz trasera.
b. LigHt
1
Encender luz trasera.
b. LigHt
2
Luz trasera automática.
b. LigHt
3
Manual.
ES FR ENG
Manual de usuario
MPI
6
3. tA - FUNCIÓN TARA
PANTALLA EXPLICACIÓN
tA
0
Tarar una vez.
tA
1
Se permite la tara múltiple.
4.
Pr
- SALIDA RS232
PANTALLA EXPLICACIÓN
Pr
LP-50
Paridad: 8-N-1, formato de impresión LP-50 (la velocidad de transferencia debe
ser 9600).
Pr
PC
Paridad: 8-N-1, conectar a PC.
5.
br
- VELOCIDAD DE TRANSFERENCIA
PANTALLA EXPLICACIÓN
Br 2400
Programe la velocidad de transferencia a 2400.
Br 4800
Programe la velocidad de transferencia a 4800.
Br 9600
Programe la velocidad de transferencia a 9600.
PROCEDIMIENTO DE CALIBRACIÓN (CAL 2)
Nota: esta sección sólo puede ser realizada por ingenieros.
Por favor tenga el enchufe saltados JP3 desenchufado antes de empezar el proceso de calibración.
En el proceso de Calibración, presione la tecla
para navegar a través de las diferentes opciones, y pre-
sione la tecla
para guardar la configuración.
1. MÁXIMA CAPACIDAD SEL
PANTALLA CAPACIDAD MÁXIMA
CARGA 06
6 kg
CARGA 15
15 kg
CARGA 30
30 kg
2. PUNTOS DECIMALES
PANTALLA DESCRIPCIONES
Dp 0
Inhabilitar los puntos decimales.
Dp 0.0
Programar el precio de pantalla al punto decimal.
Dp 0.00
Programar el precio de pantalla a los 2 puntos decimales.
3. ESPACIO DE CALIBRACIÓN
PANTALLA EXPLICACIÓN
espacio
El peso de la columna y la Unidad de Precio de la columna muestra el Valor
Espacio.
ES FR ENG
Manual de usuario
MPI
7
1. Presione la tecla .
2. Presione la tecla
.
3. Sitúe el peso de calibración sobre la bandeja.
Cuando la báscula esté estable, presione la tecla
para circular a través de la lista de los pesos per-
misibles.
4. Retire el peso de calibración de la bandeja y presione la tecla
. El instrumento volverá a empezar
automáticamente.
Sitúe el saltador JP3 otra vez en su sitio cuando el proceso de calibración haya terminado.
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLES CAUSAS SOLUCIONES
Sin pantalla.
_ Adaptador AC está roto
_ La tabla principal está rota
_ Cambie el adaptador AC
_ Cambie la tabla principal
Hay algunas figuras que
no aparecen en la pantalla.
_ La tabla principal está rota
_ Cambie la tabla principal
_ Compruebe si el LCD está bien soldado
El desvío de cero o el espacio de desvío está cerca del límite.
El aparato está directamente expuesto a
la luz del sol o situado cerca de temperaturas extremas tales como el aire acondicionado y el calefactor
Mueva el instrumento a un lugar donde la
temperatura suave.
Repetitividad pobre de
los valores mesurados.
Gran fluctuación de los
valores que aparecen en
pantalla.
_ Viento y vibración
_ La célula de carga toca alguna cosa
_ Suciedad o polvo sobre la célula de
carga
_ La tabla principal está dañada
_ Cambie el sitio de instalación
_ Compruebe la célula de carga y el alam-
bre que acompaña el montaje
_ Limpie la sociedad o el polvo de la célu-
la de carga
_ Cambie la tabla principal
És imposible introducir la
tecla.
El teclado no se ha conectado correctamente.
La tabla principal está dañada.
Compruebe la conexión del teclado
Cambie la tabla principal
En pantalla aparece el
símbolo ┌ - - - ┐.
sobrecarga
Elimine el peso de la bandeja o reduzca
el peso
En pantalla aparece el
símbolo -
п
L- -.
_ La bandeja de pesar no se encuentra en
su sitio
_ El rango de pesar se encuentra por
debajo de cero
_ Asegúrese que la bandeja de pesar está
instalada correctamente y que los accesorios no estén tocando ni la bandeja
de pesar ni la célula de carga
_ Vuelva a programar la báscula a cero
En pantalla aparece el
símbolo - □└ -
La puesta a cero se encuentra fuera del
rango de configuración de cero
Asegúrese que la puesta a cero se realiza dentro del rango permitido (20% de la
capacidad)
4. GARANTÍA
Esta balanza está garantizada contra todo defecto de fabricación y de materiales, por un período de un año,
a partir de la fecha de entrega.
Durante este período, GIROPÈS SL, se hará cargo de la reparación de la balanza.
Esta garantía no incluye los daños causados por uso indebido, sobrecarga, o no haber seguido las recomen-
daciones descritas en este manual.
La garantía no cubre los gastos de envío necesarios para la reparación de la balanza.
ES FR ENG
Manuel d’usager
MPI
8
1. SPÉCIFICATIONS
SPÉCIFICATIONS BASIQUES
Caractères de l’écran LCD, hauteur 17mm, 5/6 (poids /prix unité /prix total)
Dimensions du plateau 280x200
Dimensions 280x330x110
Poids net 3’6 kg (sans pile), 5’2 kg (avec pile)
Température de fonctionnement 0ºC a +40ºC
Humidité relative Moins de 85%
Puissance DC9V/500mA, adaptateur AC, Fabriqué avec batterie rechargeable de
6V
Interface RS232C (Optionnel)
SPÉCIFICATIONS DE SÉRIE (TYPE EC/ AVEC APPROBATION OIML)
TYPE MPI-6 MPI-15 MPI-30
Max (kg) 61530
Min (g) 40 100 200
e (g) 2510
Précision 1/3000
2. FONCTIONNEMENT
ÉCRAN LCD ET CLAVIER
/100g
/kg
Ces touches sont utilisées pour entrer le prix unitaire
Touches PLU
Cette touche est utilisée pour accumuler le poids et le prix total
Cette touche est utilisée pour afficher la totalisation
Cette touche est utilisée pour définir un PLU
Cette touche est utilisée pour configurer l’unité de poids en 100g ou par kg
Cette touche est utilisée pour saisir un nouveau zéro
Cette touche est utilisée pour soustraire le poids de tare, ou confirmer la configuration
Cette touche est utilisée pour éliminer l’unité de poids ou déplacer une sélection
En la poussant pendant une longue période: permet d’activer le rétro éclairage dans les séquences
“aucune, active o autos – éclairage lorsque la charge est en cours”, comme c’est indiqué dans la programmation de configuration dans le “manuel” de mode.
En poussant pendant une courte période, on peut imprimer manuellement, seulement pour relier la
bascule a une imprimante LP-50.
ES FR ENG
Manuel d’usager
MPI
9
INTRODUCTION DE L’UNITÉ DU PRIX
Lorsque l’on se trouve dans le mode de pesage, pousser les touches qui ont les chiffres de couleurs blanches
pour changer l’unité de prix. Le prix total sera calculé automatiquement lorsqu’on place un poids sur la
bascule.
CONFIGURATION DONNÉS PLU
1. Utilisez les touches numériques blanches pour régler l’unité de prix.
2. Poussez la touche préprogrammée
(P1 ou P2) pour sélectionner la mémoire PLU désirée.
3. Poussez
pour enregistrer la configuration.
Si l’entrée n’est pas terminée après 30 secondes, la configuration sera suspendu et sera de retour au mode
normale de pesage.
CHARGER PLU
En mode de pesage, poussez la touche pour réclamer les informations de l’unité de prix.
MODIFIER PLU
1. Poussez sur les touches blanches pour introduire l’unité de prix.
2. Sélectionnez le PLU que vous souhaitez modifier.
3. Poussez la touche
pour enregistrer vos paramètres. L’information ancienne PLU est mis à jour
et le nouveau prix est mis à jour.
OPÉRATION M+
1. Placez le poids sur la bascule et entrez la unité de prix .
2. Poussez la touche
Pour accumuler le résultat de poids dans la mémoire. Lorsque l’alarme retentit,
l’indicateur + M il apparaît, dans l’écran LCD il apparait le signe “≡ 01 ≡” sur la colonne de Poids montre
que la première accumulation a été enregistrée.
3. Éliminer la charge du plateau.
4. Entrez l’unité de prix et placer un autre charge sur le plateau. Ensuite, poussez sur la touche
. Après
avoir entendu l’alarme sonore, il apparaît dans la colonne de poids “≡ 02 ≡”, en indiquant que la seconde
information est stockée.
Après chaque enregistrement, si la charge qu’est sur le plateau de pesage n’a pas été éliminé, poussez sur
la
il sonnera une longe alarme et la bascule ne poudra pas garder le prochain résultat de la pesée.
La bascule peut stocker jusqu’à un total de 199 résultats des pesées.
OPÉRATION DE MR
1. En mode de pesage, poussez la touche et la colonne de l’unité de prix sera supprimée. La colonne du
poids montre “-1-” comme un numéro d’accumulation, ou “≡ XX ≡” comme le numéro total des ajouts
cumulatifs. La colonne du prix total indique le prix total ou le prix total accumulé.
2. Poussez la touche
pour changer les résultats. Il apparait sur L’écran l’accumulation totale afficher
tous les résultats des pesées.
3. Lorsque vous poussez
pour première fois, la première accumulation est affichée sur l’écran “-01-”
et l’information de poids clignote sur la colonne de pesage, et la colonne du Prix total montre le prix
cumulatif.
4. En poussant
une seconde fois, il apparait sur l’écran l’accumulation “-02-” et la information de poids
clignote sur la colonne de poids et la colonne sur le Prix total montre le prix cumulatif. Poussez sur la
SEULEMENT POUR DES BALANCES AVEC IMPRIMANTE ET PROGRAMMÉES D’UNE FABRIQUE
ES FR ENG
Manuel d’usager
MPI
10
touche à nouveau pour faire défiler les informations contenues dans la mémoire.
5. Poussez sur la touche
à nouveau, et lorsque le signal est affiché “≡ XX ≡” sur la colonne de Poids.
Ce signal indique le nombre total d’accumulation. Le prix total accumulé est affiché sur l’écran sur la
colonne du Prix total.
6. Lorsque il apparait le total, en poussant la touche
on supprimera toutes les informations trouvées
dans la mémoire.
En poussant les touches numériques
on sortira de ce mode sans supprimer l’information enregis-
trée.
3. CONFIGURATION ET CALIBRATION
1. poussez et maintenez poussé n’importe quelle touche pendant qu’on allume la bascule en ON. Sur
L’écran LCD affiche le signal CAL.
2. Poussez sur la touche
pour naviguer dans les menus de calibration: CAL 1 et CAL 2.
Sélectionnez le CAL 1, poussant sur la touche
pour introduire le menu Configuration générale.
Sélectionnez le CAL 2, poussez la touche
Pour entrer la procédure de calibration (vous devez d’abord
actionner le switch JP3 de le PCB. Repositionner le JP3 à nouveau lorsque vous avez terminé le processus
de calibration).
CONFIGURATION GÉNÉRAL (CAL 1)
Poussez la touche pour choisir entre les options possible et poussez la touche pour confirmer la
configuration.
1.
Aut. oFF
- CONFIGURATION MISE EN VEILLE
ÉCRAN EXPLICATION
Aut. oFF
0
Désactiver la fonction mise en veille
Aut. oFF
1
Si on ne réalise aucune opération, la bascule se mettra en veille au bout de 5
minutes
Aut. oFF
2
Si on ne réalise aucune opération, la balance se mettra en veille au bout de 10
minutes
Aut. oFF
3
Si on ne réalise aucune opération, la balance se mettra en veille au bout de en
20 minutes
Aut. oFF
4
Si on ne réalise aucune opération balance se mettra en veille au bout de 30
minutes
2.
bL
- CONFIGURATION LUMIÈRE D’ARRIÈRE BL
ÉCRAN EXPLICATION
b. LigHt
0
Eteindre le rétro éclairage
b. LigHt
1
Allumer le rétro éclairage
b. LigHt
2
Rétro éclairage automatique
b. LigHt
3
Manuel
ES FR ENG
Manuel d’usager
MPI
11
3. tA - FONCTION TARE
ÉCRAN EXPLICATION
tA
0
Tarer une fois
tA
1
Permet la tare multiple.
4.
Pr
- Sortie RS232
ÉCRAN EXPLICATION
Pr
LP-50
Parité: 8-n-1, format de l’imprimante lp-50 ( la vitesse du transfert doit être
9600).
Pr
PC
Parité: 8-N-1, connecter au PC.
5.
br
- VITESSE DE TRANSFERT
ÉCRAN EXPLICATION
Br 2400
Programmer la Vitesse de transfert a 2400.
Br 4800
Programmer la Vitesse de transfert a 4800.
Br 9600
Programmer la Vitesse de transfert a 9600.
PROCÉDURE DE CALIBRATION (CAL 2)
Note: cette section peut être effectué seulement par une technicien agréé.
Le Switch JP3 doit être débranchée avant de commencer le processus d’étalonnage.
Dans le processus de calibrage, poussez la touche
pour naviguer à travers les différentes options, et
poussez la touche
pour enregistrer la configuration.
1. PORTÉE MAXIMALE
ÉCRAN PORTÉE MAXIMALE
CHARGE 06
6 kg
CHARGE15
15 kg
CHARGE30
30 kg
2. POINTS DÉCIMAUX
ÉCRAN DESCRIPTION
Dp 0
Inhabiliter les points décimaux.
Dp 0.0
Programmer le Prix sur l’écran au point décimal.
Dp 0.00
Programmer le Prix sur l’écran aux 2 points décimaux.
3. ESPACE DE CALIBRATION
ÉCRAN EXPLICATION
espace
La colonne du poids et celle du prix sont séparé par un espace.
ES FR ENG
Manuel d’usager
MPI
12
1. Poussez la touche .
2. Poussez la touche
.
3. Placez le poids de calibrage sur le plateau.
Lorsque la balance est stable, poussez sur
pour faire défiler la liste des poids admissibles.
4. Retirer le poids de calibrage du plateau et poussez sur
. L’instrument va redémarrer automatique-
ment.
Remettre le switch JP3 en place lorsque le processus d’étalonnage est terminé.
SOLUTION DES PROBLÈMES
PROBLÈME POSSIBLES CAUSES SOLUTIONS
Sans écran.
_ Adaptateur AC est cassé
_ La carte principale est cassé
_ Changer l’adaptateur AC
_ Changer la carte principal
Il y a quelques figures
qui n’appariaient pas sur
l’écran.
_ La carte principal est cassé
_ Changer la carte principale
_ Vérifier que le LCD c’est bien soudé
L’écart de zéro ou
l’espace d’écart est à
proximité de la limite.
L’appareil est directement exposé à la
lumière du soleil directe ou à proximité
d’une température extrêmes, tels que la
climatisation et le chauffage
Déplacez l’appareil à un endroit où la
température est plus adatptée.
Répétabilité baisse des
valeurs mesurées.
Grande fluctuation des
valeurs qui appariaient
sur l’écran.
_ Le vent et les vibrations
_ Le capteur de touche quelque chose
_ La saleté ou la poussière sur le capteur
_ La carte principale est endommagée
_ Changer le site d’installation
_ Vérifier le capteur de chargement et le
fil qui vient avec le montage
_ Nettoyez la poussière du capteur
_ Modifier la table
C’est impossible d’activer
une touche.
Le clavier n’est pas connecté correctement.
La carte principale est cassée.
Vérifiez la connexion du clavier
Changer la carte principale
Sur l’écran apparait le
symbole ┌ - - - ┐.
Surcharge
Retirez le poids du plateau ou réduire le
poids
Sur l’écran apparait le
symbole -
п
L- -.
_ Le plateau de pesage ne se trouve pas a
sa place
_ La rang de pesée est en dessous de zéro
_ S’assurer que le plateau de pesée est
installé correctement et que les acces-
soires ne touchent pas le plateau ou le
capteur
_ Reprogrammer la balance à zéro
Sur l’écran apparait le
symbole - □└ -
La mise à zéro se trouve en dehors du
rang de configuration de zéro
Assurez-vous que la remise à zéro est
effectuée dans le rang autorisée (20% de
la portée)
4. GARANTIE
Cette balance est garantie contre tout défaut de fabrication et de matériel pendant 1 an à partir de la date
de livraison.
Durant cette période, GIROPÈS SL. se chargera de la réparation de la balance.
Cette garantie n’inclut pas les dommages causés par une utilisation impropre, surcharge ou par le non res-
pect des recommandations décrites dans ce manuel.
La garantie ne couvre pas les frais d’envois nécessaires à la réparation de la balance.
ES FR ENG
User’s guide
MPI
13
1. SPECIFICATION
BASIC SPECIFICATION
Display digit LCD, height 17mm, 5/6/6(Weigh/Unit Price/ Total Price)
Pan size 280x200 mm
Dimensiones 280x330x110 mm
Net Weight 3’6 kg (without pillar), 5’2 kg (with pillar)
Operating Temperature 0ºC to +40ºC
Relative humidity Less than 85%
Power DC9V / 500mA, AC adapter; Built in 6V Rechargeable Battery
Interface RS232C (optional))
SERIES SPECIFICATION (EC TYPE/OIML APPROVED)
Model MPI-6 MPI-15 MPI-30
Max (kg) 61530
Min (g) 40 100 200
e (g) 2510
Accuracy 1/3000
2. OPERATION
LCD DISPLAY & KEYPAD
/100g
/kg
These keys are used to enter the Unit Price
PLU keys
This key is used for accumulating weight and total price
This keys is used for showing the totalization record
This keys is used for PLU setting
This keys is used for Unit Price setting in 100 g or kg
This keys is used for capture a new center of zero
This keys is used for subtract a tare weight, or confirm the setting
This keys is used for clear the unit price, or cycle the selection
Long pressed user for backlit switch in “None - Active - Auto lighting while loading” sequences as the
programme setting on the “manual” mode.
Short pressed used for printing manually only for connecting to LP-50 printer.
ES FR ENG
User’s guide
MPI
14
NORMAL UNIT PRICE INPUT
In weighing mode, press the white number keys to change the unit price. Total price will be automatically
calculated when there is weight on the scale.
PLU DATA SETTING
1. Use the white number keys to set the Unit Price.
2. Press the preset
key (P1 or P2) to select the desired PLU memory.
3. Press
to save your settings.
If the input isn’t completed within 30 seconds, the setting will be suspended and return to normal weighing
mode.
LOADING PLU
In weighing mode, press the key to recall the unit price data.
MODIFY PLU
1. Press the white keys to enter the Unit Price.
2. Select the PLU you want to modify.
3. Press
to save your setting. The old PLU data is overwritten and the new price has been upda-
ted.
OPERATION OF M+
1. Load the weight on the scale and input the unit price.
2. Press
to accumulate the weighing result in memory. When a beep sounds, M+ indicator appears on
the LCD “≡ 01 ≡” appears in the Weight column to show the first accumulation is recorded.
3. Clear the load on the weighting pan.
4. Input the unit price and place another load on the weighing pan. Then press
. After a beep sound,
“≡02≡” appears in the weight column, indicating second data has been recorded.
After each recording, if the load on the weighing pan is not cleared, pressing
will result in the long beep
and the scale will not be able to record the next weighing result.
The scale can save up to 199 weighing results.
OPERATION OF MR
1. In weighing mode, press and the Unit Price column will be cleared. The Weight column shows “-1-”
as number of accumulation, or “≡ XX ≡” as total number of accumulated additions. The total price column shows the total price or total accumulated price.
2. Press
to toggle the weighing results and the total accumulation is displayed when all weighing results
are shown.
3. When you press
the first time, the first accumulation is displayed “-01-” and the weight data is flas-
hing in the Weight column, and the Total Price column shows the Accumulated Price.
4. Press
the second time, the accumulation is displayed “-02-” and the weight data is flashing in the
Weight column and the Total Price column shows the Accumulated Price. Press
again to cycle through
all the data on memory.
5. Press
again, and when “≡ XX ≡” is displayed in the Weight column, it indicates the total number of
accumulations. The total accumulated price is displayed in the Total Price column.
ONLY FOR SCALES WITH PRINTER AND PROGRAMMED AT FACTORY
ES FR ENG
User’s guide
MPI
15
6. When the total is shown, pressing will clear all the data on memory.
Pressing
numerical keys will exit this mode without clearing the recorded data.
3. SETTING AND CALIBRATION
1. Press and hold any key while powering on the scale ON. CAL is shown on the LCD display.
2. Press
to cycle through the calibration menus: CAL 1 and CAL 2.
Select CAL 1, press
to enter General Setting menu.
Select CAL 2, press
to enter the Calibration Procedure (need to remove the jumper, JP3, from the PCB
first. Put JP3 back when the calibration is complete).
GENERAL SETTING (CAL 1)
Press to toggle amount the options, and press to confirm your setting.
1.
Aut. oFF
- AUTO SHUTDOWN SETTING
DISPLAY EXPLANATION
Aut. oFF
0
Disable shutdown function.
Aut. oFF
1
If no operation, shutdown the scale in 5 minutes.
Aut. oFF
2
If no operation, shutdown the scale in 10 minutes.
Aut. oFF
3
If no operation, shutdown the scale in 20 minutes.
Aut. oFF
4
If no operation, shutdown the scale in 30 minutes.
2.
bL
- BACKLIGHT SETTING
DISPLAY EXPLANATION
b. LigHt
0
Shut down backlight
b. LigHt
1
Turn on backlight
b. LigHt
2
Automatic backlight
b. LigHt
3
Manual.
ES FR ENG
User’s guide
MPI
16
3. tA - TARE FUNCTION
DISPLAY EXPLANATION
tA
0
One time taring
tA
1
Multiple taring is allowed
4.
Pr
- RS232 OUTPUT
DISPLAY EXPLANATION
Pr
LP-50
Parity: 8-N-1, LP-50 printer format (Baud rate must be 9600).
Pr
PC
Parity: 8-N-1, connecting to PC.
5.
br
- BAUD RATE
DISPLAY EXPLANATION
Br 2400
Set the baud rate to 2400
Br 4800
Set the baud rate to 4800
Br 9600
Set the baud rate to 9600
CALIBRATION PROCEDURE (CAL 2)
Notice: This section can only be operated by engineers.
Please have the jumper JP3 switch OFF before you start the calibration process.
In Calibration procedure, press to toggle among the options, and press to save the setting.
1. SEL MAXIMUM CAPACITY
DISPLAY MAXIMUM CAPACITY
LoAd 06
6 kg
LoAd 15
15 kg
LoAd 30
30 kg
2. DECIMAL POINTS
DISPLAY DESCRIPCIONES
Dp 0
Disable decimal points.
Dp 0.0
Set the price display to 1 decimal point.
Dp 0.00
Set the price display to 2 decimal points.
3. SPAN CALIBRATION
DISPLAY EXPLICACIÓN
SPAn
The Weight column and the Unit Price column display the Span Value.
ES FR ENG
User’s guide
MPI
17
1. Press key.
2. Press
key.
3. Place the calibration weight on the pan.
When the scale is stable, press
pkey to cycle through a list of permissible weights.
4. Remove the calibration weight from the pan and press
key. The instrument will restart automatica-
lly.
Put the JP3 jumper back after calibration is completed
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSES SOLUTIONS
No Display
_ AC adaptor is broken
_ Main board is broken
_ Replace the AC adapter
_ Replace the main board
Certain figures on the
display is missing
_ Main board is broken
_ Replace the main board
_ Check if the LCD is soldered well
Zero drift or span drift is
over the limit
It is directly exposed to sunlight or located close to extreme temperature such
as air-conditioner or heater
Move the instrument to a mild temperature installation site.
Poor repeatability of
measured values.
Large fluctuation of the
displayed values
_ Wind and vibration
_ Load cell is touch something
_ Dirt or dust on the load cell
_ Main board is damaged
_ Change the installation site.
_ Check the load cell and the wire lead
assembly.
_ Clean the dirt or dust on the load cell
_ Replace the main board
Key input is not possible
Keypad was not connected well.
Main board is damaged.
Check the keypad connection.
Replace the main board
┌ - - - ┐is displayed Overload Clear the pan or reduce the weight.
-
п
L- - is displayed
_ Weighing pan is not in place
_ Weighing range is below zero
_ Ensure the weighing pan is correctly
installed and the accessories are not
touching the weighing pan or load cell
_ Reset the scale to zero
- □└ - is displayed Zeroing outside the zero setting range
Ensure that zeroing is performed in the
permissible range. (20% of capacity)
4. WARRANTY
This scale is warranted against defects of manufacturing and materials for a period of 1 year, from the
delivery date.
During this period, GIROPÈS SL will take charge of repairing the scale.
This warranty does not cover defects or damaged caused by misuse, overloading or improper installation
contrary to the recommendations described in this manual.
This warranty does not cover shipping costs for the reparation of the balance.
ES FR ENG
MPI
18
DECLARACIÓN DE CONFORMIDAD
DÉCLARATION DE CONFORMITÉ
DECLARATION OF CONFORMITY
GIROPÈS S.L,
Sociedad domiciliada en
Société domiciliée à
Society domiciled in:
Polígono Empordà Internacional
C/Molló, 15-16
17469 Vilamalla (Girona / España)
declara que los modelos de báscula
déclare que les modèles de balances
declares that the models of scale
MPI-6, MPI-15, MPI-30, MPI-6C, MPI-15C, MPI-30C
son conformes a la directiva 89/336/CEE de compatibilidad electromagnética y a la directiva 77/23/CEE de seguridad eléctrica y en su caso a las siguientes normas armonizadas:
exécutent avec les directives 89/336/CEE de compatibilité électromagnétique et 77/23/CEE de sécurité
éléctrique à travers les suivantes règles européennes:
they are according to the directive 89/336/CEE of electromagnetic compatibility and to the directive 77/23/
CEE of electric security and in their case to the following harmonized norms:
EN55022 Clase B
EN61000-4-2
EN61000-4-3
EN61000-4-4
EN60950
Por lo que expedimos la presente declaración de conformidad.
Par ce que nous expédions la présente déclaration de conformité.
For what we send the present declaration of conformity.
Jordi Ribalta Busquets
Pol. Empordà Internacional
Calle Molló, 15-16
17469 VILAMALLA
(Girona) SPAIN
T. (34) 972 527 212
F. (34) 972 527 211
marca propiedad de /
marque propriété de /
trade mark propiety of:
Loading...
