Page 1
A
MP 1.90 - 1.99 - 1.110
ru
НАСТЕННЫЙ ГАЗОВЫЙ КОНДЕНСАЦИОННЫЙ КОТЕЛ
Руководство по установке и эксплуатации
Page 2
Уважаемый пользователь,
Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Наши изделия
разработаны таким образом, чтобы обеспечить хорошую работу, простоту и легкость эксплуатации.
Сохраните это руководство и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве Вы
найдете полезные сведения, которые помогут Вам правильно и эффективно использовать Ваше изделие.
Наша компания заявляет, что данные модели котлов соответствуют основным требованиям перечисленных
далее Директив:
- Директива о газе 2009/142/CE
- Директива о производительности 92/42/CEE
- Директива об электромагнитной совместимости 2004/108/CE
- Директива о низком напряжении 2006/95/CE
Наша компания постоянно работает над усовершенствованием своих изделий и сохраняет за собой право в любой
момент и без предварительного уведомления изменять информацию, приведенную в данном документе. Настоящее
руководство является информационной поддержкой и не может рассматриваться в качестве договора по отношению к
третьим лицам.
Оборудование может использоваться детьми не младше 8 лет, людьми
с ограниченными физическими или умственными возможностями или
людьми с недостаточным опытом и знаниями только под присмотром и при
условии, что они были обучены безопасному обращению с оборудованием
и поняли опасности, связанные с его эксплуатацией. Не позволяйте
детям играть с оборудованием. Действия по чистке и уходу, входящие в
обязанности пользователя, не должны выполняться детьми без присмотра.
УКАЗАТЕЛЬ
ОПИСАНИЕ СИМВОЛОВ ...........................................................................................................................................................................3
МЕРЫ БЕЗОПАСНОСТИ ............................................................................................................................................................................3
ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ ...................................................................................................................................................................4
РЕКОМЕНДАЦИИ ПО ЭКОНОМИИ ЭНЕРГИИ .........................................................................................................................................4
1. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ..............................................................................................................................................................5
1.1 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ПОДАЧИ ОТОПЛЕНИЯ И ГОРЯЧЕЙ ВОДЫ ........................................................................................5
1.2 РЕЖИМ РАБОТЫ ........................................................................................................................................................................................5
2. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ ...........................................................................................6
3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА .................................................................................................................................................6
4. НЕПОЛАДКИ ................................................................................................................................................................................................6
5. МЕНЮ ИНФОРМАЦИИ О КОТЛЕ ..............................................................................................................................................................7
6. НАПОЛНЕНИЕ СИСТЕМЫ..........................................................................................................................................................................7
7. ИНСТРУКЦИИ ПО ПЛАНОВОМУ ТЕХОБСЛУЖИВАНИЮ ........................................................................................................................7
8. ВЫКЛЮЧЕНИЕ КОТЛА ................................................................................................................................................................................7
ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ ...............................................................................................................................................8
9. МОНТАЖ КОТЛА .........................................................................................................................................................................................8
9.1 НАСОС КОТЛА .............................................................................................................................................................................................8

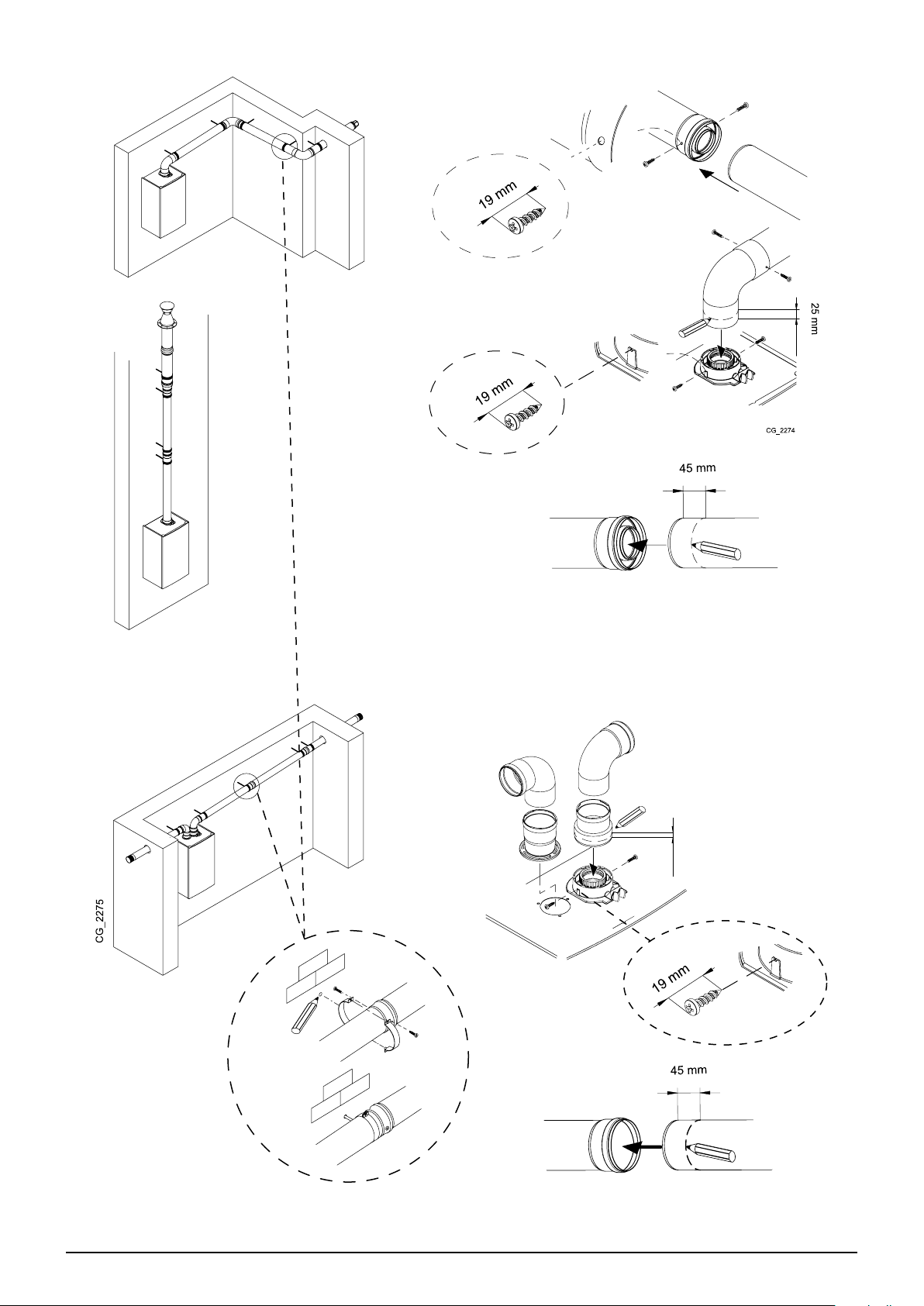

10. МОНТАЖ ДЫМОХОДА ................................................................................................................................................................................9
10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ..................................................................................................................................................................9
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ .......................................................................................................................................................................9
10.3 КАСКАДНЫЙ ТИП СОЕДИНЕНИЯ ДЫМОХОДОВ ....................................................................................................................................10

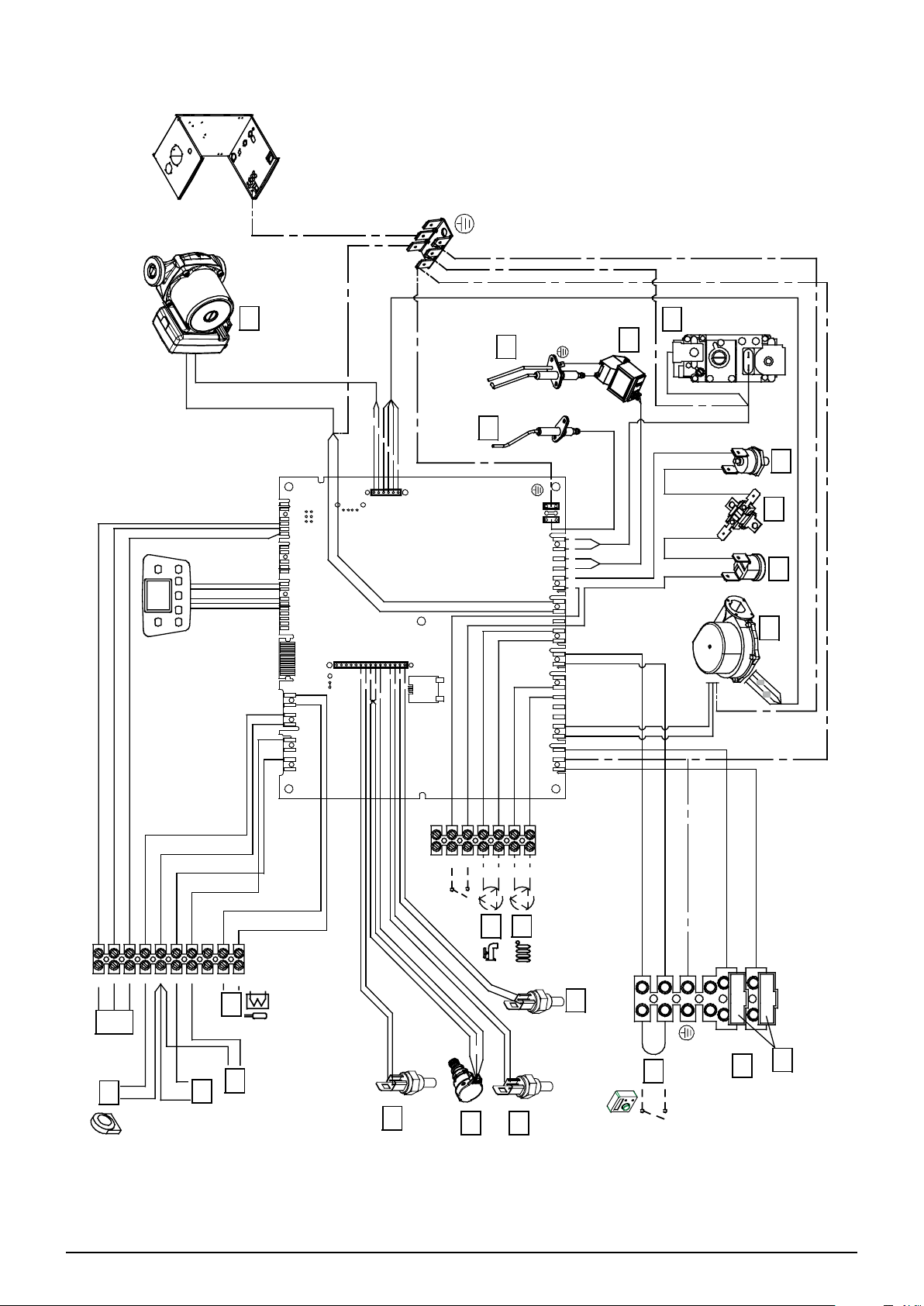

11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ .............................................................................................................................................................10
11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА .......................................................................................................................................11
11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ ..................................................................................................11
НАСТРОЙКА ПАРАМЕТРОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .................................................................12

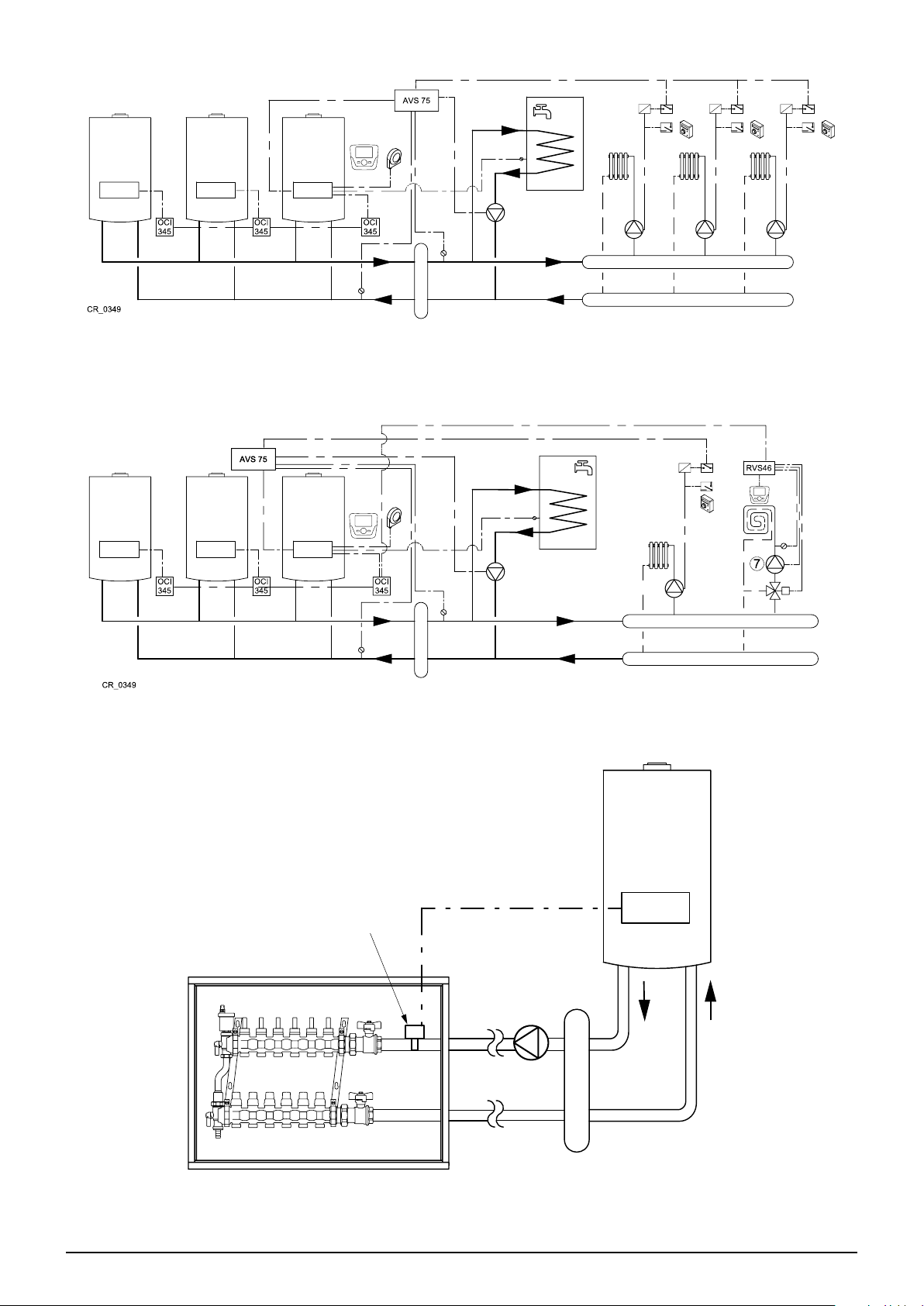

ВНЕШНИЕ МОДУЛИ УПРАВЛЕНИЯ СИСТЕМОЙ .....................................................................................................................................13
12. СПЕЦИАЛЬНЫЕ ФУНКЦИИ ........................................................................................................................................................................14
12.1 ФУНКЦИЯ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ ОТОПЛЕНИЯ .............................................................................................................14
12.2 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА ......................................................................................................................................14
12.3 ФУНКЦ ОЧИСТКИ ДЫМОХОДА ..................................................................................................................................................................14
13. НЕИСПРАВНОСТИ, КОТОРЫЕ НЕ МОГУТ БЫТЬ УСТРАНЕНЫ ПОЛЬЗОВАТЕЛЕМ ............................................................................ 14
14. НАСТРОЙКА ПАРАМЕТРОВ .......................................................................................................................................................................15
15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА .........................................................................................................................................................16
Пользователь; Установщик (ru)
15.1 ЗАМЕНА ГАЗА ..............................................................................................................................................................................................17
16. УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ ...................................................................................................................17
17. ХАРАКТЕРИСТИКИ РАСХОДА/НАПОРА ....................................................................................................................................................18
18. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ....................................................................................................................................18
18.1 ЧИСТКА СИФОНА СЛИВА КОНДЕНСАТА .................................................................................................................................................19
18.2 ЧИСТКА ТЕПЛООБМЕННИКА ....................................................................................................................................................................19

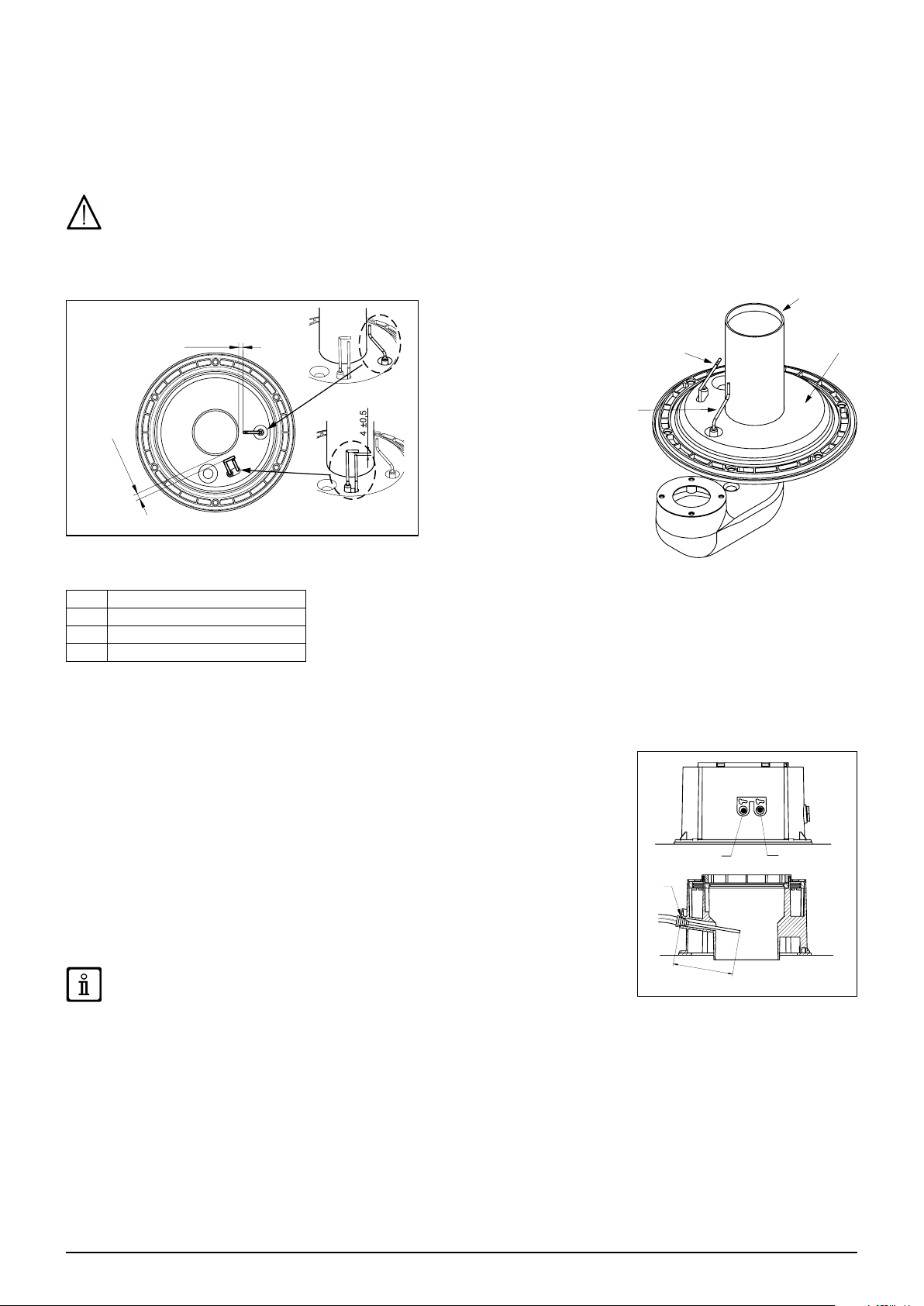

18.3 ПРОВЕРКА ГОРЕЛКИ .................................................................................................................................................................................20
18.4 ПАРАМЕТРЫ ГОРЕНИЯ ГАЗА ....................................................................................................................................................................20
19. ЗАМЕНА ПЛАВКОГО ТЕРМОПРЕДОХРАНИТЕЛЯ ТЕПЛООБМЕННИКА ...............................................................................................21
20. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..........................................................................................................................................................22
7225068.01 (1-08/15) 2
Page 3
ОПИСАНИЕ СИМВОЛОВ
ПРЕДУПРЕЖДЕНИЕ
Риск повреждения или неисправности при работе оборудования. Соблюдать повышенную
осторожность и выполнять предупреждения о возможном риске для людей.
ОПАСНОСТЬ ОЖОГОВ
Подождать пока оборудование остынет, перед тем, как дотрагиваться до горячих частей.
ОПАСНОСТЬ ВЫСОКОЕ НАПРЯЖЕНИЕ
Электрические детали находятся под напряжением, существует риск удара электричеством.
ОПАСНОСТЬ ЗАМЕРЗАНИЯ
Возможно образование льда вследствие действия низких температур.
ВАЖНАЯ ИНФОРМАЦИЯ
С особым вниманием прочитайте полезные сведения, которые помогут Вам правильно
использовать Ваше изделие.
ОБЩИЙ ЗАПРЕТ
Запрещается делать / использовать указанное рядом с символом.
МЕРЫ БЕЗОПАСНОСТИ
ЗАПАХ ГАЗА
• Выключить котел.
• Не включать электроприборы (не включать свет).
• Погасить открытое пламя, открыть окно.
• Позвонить в центр техсервиса.
ЗАПАХ ОТРАБОТАННЫХ ГАЗОВ
• Выключить котел.
• Проветрить помещение, открыв двери и окна.
• Позвонить в центр техсервиса.
Пользователь; Установщик (ru)
ЛЕГКО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Не использовать и/или складывать легко воспламеняющиеся материалы (растворители, бумагу, и т. д.) рядом с котлом.
ТЕХОБСЛУЖИВАНИЕ И ЧИСТКА КОТЛА
Перед выполнением любых операций отключить электропитание котла.
Оборудование не предназначено для использования людьми, чьи физические и умственные способности
ограничены, или людьми с недостаточным опытом или знаниями, за исключением тех случаев, когда им оказывается
помощь со стороны других лиц, отвечающих за их безопасность и проведших инструктаж по пользованию
оборудованием.
БАКСИ европейский лидер по производству котлов и высокотехнологичных отопительных
систем, сертифицирована CSQ по системам управления качеством (ISO 9001), по охране
окружающей среды (ISO 14001) и по обеспечению здоровья и безопасности (OHSAS 18001).
Эта сертификация подтверждает, что стратегическими задачами БАКСИ С.п.A. являются
охрана окружающей среды, надежность и качество собственной продукции, обеспечение
здоровья и безопасности служащих.
Компания постоянно стремится к улучшению указанных аспектов, с целью наибольшего
удовлетворения собственных клиентов.
3
7225068.01 (1-08/15)
Page 4
ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ
Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к
системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел
должен устанавливаться квалифицированным специалистом. До установки котла необходимо:
• Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на
заводской табличке (шильдике) котла.
• Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов
сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких
устройств, в соответствие с конкретными стандартами и действующими предписаниями.
• При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью
очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания,
создав тем самым опасную ситуацию.
• Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования,
необходимо применять следующие меры предосторожности.
1. Контур ГВС
1.1 Если жесткость воды выше значения 20º F (где 1º F = 10 мг карбоната кальция на 1 литр воды), следует установить
полифосфатный дозатор или аналогичную систему для умягчения воды, которая соответствует действующим нормативам.
1.2 Тщательно промыть оборудование после его установки и перед началом эксплуатации.
1.3 Материалы, использованные в контуре горячего водоснабжения, соответствуют Директиве 98/83/CE.
2. Контур отопления
2.1 Новая установка: Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы
убрать возможные отложения или загрязнения (кусочки обшивки, спайки, растворители), используя для этого не кислотные
и не щелочные вещества, не оказывающие вредного воздействия на металлы, пластик и резину, имеющиеся в свободной
продаже. Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL
X100 и FERNOX Protettivo для отопительного оборудования. При использовании очищающих веществ необходимо строго
следовать указаниям инструкций по их применению.
2.2 Существующая установка: Перед установкой котла отопительное оборудование должно быть предварительно
опустошено и очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже. Вещества,
рекомендуемые для очистки оборудования: SENTINEL X300 или X400 и FERNOX rigeneratore для отопительного
оборудования. При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их
применению. Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(перегрев и шумность теплообменника)
Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:
• Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.
• Эта система должна отвечать действующим нормам.
• Аппарат правильно подключен к электропитанию и заземлению.
Оборудование должно быть установлено в проветриваемом помещении, предназначенном для использования
нагревательных приборов, в соответствии с действующими нормами (установки с потреблением > 40 кВт).
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.
Данные уполномоченных центров техсервиса приводятся на прилагаемом листе. Перед первым пуском
снимите с котла защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки
поверхностей не используйте жесткие инструменты или абразивные моющие средства.
Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой
потенциальный источник опасности.
РЕКОМЕНДАЦИИ ПО ЭКОНОМИИ ЭНЕРГИИ
Управление системой отопления
Необходимо отрегулировать температуру подачи котла в зависимости от типа установки. Для установок с термосифонами
(радиаторами), рекомендуется задать максимальную температуру подачи воды нагрева на 60°C, и повышать эту
температуру, если не удается достичь требуемого комфорта внутри помещения. В случае с установкой с излучающими
панелями в полу не следует превышать температуру, предусмотренную проектировщиком установки. Рекомендуется
Пользователь; Установщик (ru)
использовать наружный зонд и/или панель управления для автоматической адаптации температуры подачи в зависимости
от атмосферных условий или внутренней температуры. Таким образом, не вырабатывается лишнее тепло, по сравнению
с необходимым. Отрегулируйте температуру помещения, не приводя к его перегреву. Повышение на один градус
приводит к увеличению потребляемой мощности около 6%. Необходимо отрегулировать температуру помещения также
в зависимости от назначения помещения. Например, спальни или менее используемые помещения могут отапливаться
меньше. Используйте часовое программирование и задавайте температуру помещения в ночные часы ниже, чем в
дневные часы, примерно на 5°C. Более сильное снижение не выгодно с экономической точки зрения. Только в случае
длительного отсутствия, например, на время отпуска, можно дополнительно понизить настройку температуры. Не
закрывайте радиаторы, чтобы не нарушить правильную циркуляцию воздуха Не оставляйте окна приоткрытыми, чтобы
проветрить помещение, а открывайте их полностью на короткий промежуток времени.
Горячая вода
Удается достичь хорошей экономии энергии, задавая требуемую температуру горячей воды, не смешивая ее с холодной
водой. Дополнительный нагрев воды приводит к бесполезной трате энергии и повышению образования известковой
накипи.
7225068.01 (1-08/15) 4
Page 5
1. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ
Действовать, как указано далее, для правильного включения котла:
• Убедитесь, что имеется требуемое давление в системе (глава 6);
• Подать электропитание к котлу.
• Откройте газовый клапан (желтый, расположенный под котлом);
• Выбрать желаемый режим работы (раздел 1.2).
При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка
не будет включаться и произойдет блокировка котла. Рекомендуется, в этом случае, повторить операцию зажигания,
до поступления газа в горелку. Для восстановления работы котла, нажмите кнопку и удерживайте в течение 2
секунд.
Описание КНОПОК
Регулирование температуры ГВС
(кнопка+ для увеличения температуры и кнопка – для
уменьшения)
Регулирование температуры отопительной воды
(кнопка+ для увеличения температуры и кнопка – для
уменьшения)
Информация о работе котла
Режим работы:
ГВС - ГВС и Отопление - Только отопление
Выключить – Перегрузить – Выйти из меню/
функции
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
Описание СИМВОЛОВ
Выключено: отопление и ГВС отключены
(активна только функция защиты от замерзания)
Горелка включена
Аномалия, мешающая розжигу горелки Работа в режиме ГВС
Низкое давление воды в котле/системе Работа в режиме отопления
Необходимо вмешательство сервисного центра Меню программирования
Перезапуск котла вручную (кнопка )
Меню информации о котле
Наличие неисправности Установленные единицы измерения (SI/US)
1.1 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ПОДАЧИ ОТОПЛЕНИЯ И ГОРЯЧЕЙ ВОДЫ
Регулировка температуры подачи отопления и ГВС (при наличии внешнего бойлера) осуществляется при помощи кнопок
и . Когда горелка работает, на дисплее горит символ .
ОТОПЛЕНИЕ: во время работы котла в режиме отопления на дисплее отображается мигающий символ и температура
подачи отопления (°C).
При подключении датчика уличной температуры, кнопки косвенно регулируют температуру в помещении (по
умолчанию 20°C).
РЕЖИМ ГОРЯЧЕЙ ВОДЫ: подогрев воды возможен при соединении внешнего бойлера с котлом. Когда котел работает в
режиме горячего водоснабжения, на дисплее появляется мигающий символ и температура отопления (° С).
1.2 РЕЖИМ РАБОТЫ
ОТОБРАЖАЕМЫЙ
СИМВОЛ
РЕЖИМ РАБОТЫ
ГВС
ГВС и ОТОПЛЕНИЕ
ТОЛЬКО ОТОПЛЕНИЕ
Для того чтобы начать работу прибора в режиме ГВС - Отопление или
Только отопление несколько раз нажмите кнопку
и выберите один
из предложенных режимов.
Чтобы выключить режимы работы котла, оставив функцию защиты от
замерзания, нажмите минимум на 3 секунды кнопку
появится только символ
5
(котел не заблокирован).
7225068.01 (1-08/15)
,на дисплее
Page 6
2. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ
Желательно избегать того, чтобы система отопления была полностью пустой, поскольку смена воды могут вызвать ненужный
вредный осадок и накипь внутри котла и нагревающихся частях. Если в зимнее время оборудование не используется и
есть опасность обледенения, рекомендуем смешать воду в системе со специальными защищающими от обледенения
веществами (например, пропиленгликоль, смешанный с ингибиторами накипеобразования и коррозии). Электронное
управление котлом снабжена функцией “защита от замерзания” в режиме отопления, которая при температуре подачи
ниже 5 °C включает горелку до достижения температуры, равной 30 °C.
Функция действует, если котел подключен к электросети, открыт газ, давление в системе соответствует
указанной норме и котел на заблокирован.
3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА
Котел может работать как на метане (G20), так и на сжиженном газе GPL (G31) . В случае необходимости смены типа газа,
следует обратиться в АВТОРИЗОВАННУЮ СЛУЖБУ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ.
4. НЕПОЛАДКИ
Неисправности, отражаемые на дисплее, определяются при помощи символа и номера (код
ошибки). Полный список неисправностей см. в следующей таблице.
Если на дисплее отображается символ неисправности , пользователь должен нажать RESET
(команда сброса).
Для перезапуска работы котла, нажмите на кнопку в течение 2 секунд. В случае, если часто
появляется символ данной неисправности, обратитесь в ближайший авторизованный сервисный
центр.
Описание неисправности Описание неисправности
Из-за недостаточной циркуляции сработала система
безопасности.
125
(проверка осуществляется при помощи температурного
датчика)
Потеря пламени
128
Срабатывание датчика тяги из-за перегрева
130
Нет розжига (4 попытки)
133
Внутренняя неисправность платы котла
151
Конфликт параметров (общая ошибка)
152
Вынужденный сброс вследствие нажатия кнопки
сброса более 10 секунд (см. главу “НЕИСПРАВНОСТИ,
153
КОТОРЫЕ НЕ МОГУТ БЫТЬ УСТРАНЕНЫ
ПОЛЬЗОВАТЕЛЕМ”)
Неисправность в работе вентилятора
160
Неисправен датчик температуры контура ГВС
321
Конфликт параметров солнечной системы – общая
343
ошибка (если подключена солнечная система)
Посторонний свет (паразитное пламя, внутренняя
384
неисправность)
Слишком низкое напряжение питания
385
Порог скорости вентилятора не достигнут
386
Срабатывание защитных устройств из-за отсутствия
430
циркуляции (проверка при помощи датчика давления)
Сработал предохранительный термостат вследствие
432
перегрева или отсутствия заземления (E110).
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
Неисправен датчик уличной температуры
10
Неисправен датчик температуры на подаче контура
20
отопления
Неисправен датчик тяги
28
Неисправен датчик температуры на возврате контура
40
отопления
Неисправен датчик температуры контура ГВС
50
(только для одноконтурных котлов с внешним бойлером)
Неисправен датчик температуры ГВС солнечной системы
52
(если подключена солнечная система)
Неисправен датчик солнечного коллектора (если
73
подключена солнечная система)
Проблема сообщения между платой котла и блоком
83
управления. Возможно короткое замыкание проводки.
Конфликт адресов между несколькими блоками
84
управления (внутренняя ошибка)
Невыявленное устройство (*)
98
109
Наличие воздуха в контуре котла (временная неполадка)
Сработал предохранительный термостат/
термопредохранитель /термостат на фланце
теплообменника (**) из-за перегрева (возможно,
110
заблокирован насос или имеется воздух в отопительном
контуре).
Срабатывание электронной защиты от перегрева.
111
Слишком высокое давление гидравлического контура
117
Слишком низкое давление гидравлического контура
118
(*) После подачи электропитания на котел (или после перезапуска вследствие блокировки) код неисправности высвечивается на
дисплее до завершения диагностики системы. Высвечивание кода и после завершения диагностики свидетельствует о невыявлении
устройства.
(**) См. главу “УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ”.
В случае наличия неполадки, включается подсветка дисплея, и на нем появляется код ошибки. Возможно
выполнить 5 попыток сброса подряд, после чего котел будет заблокирован. Перед тем, как предпринять новую
попытку сброса, необходимо подождать 15 минут.
7225068.01 (1-08/15) 6
Page 7
5. МЕНЮ ИНФОРМАЦИИ О КОТЛЕ
Нажмите кнопку , чтобы увидеть информацию, отраженную в следующей таблице. Для выхода нажмите на кнопку .
Описание Описание
Внутренний код вторичной неполадки
00
Температура подачи отопления
01
Наружная температура (при наличии датчика уличной
02
температуры)
Температура воды во внешнем бойлере (для
03
оборудованных им моделей)
Температура воды ГВС (для оборудованных им моделей)
04
Давление воды в отопительном оборудовании
05
Температура возврата из контура отопления
06
Температура отходящих дымов
07
Не используется.
08
Температура солнечного коллектора
09
Температура подачи отопления, зона 1
10
Ионизационный ток
11
Данные 21, 22 и 23 отображаются попеременно со значением потребленной газовой энергии, выраженным миллионах, тысячах
и единицах кВт⋅ч. Пример.: 21 / 033 / 145 / 827 означает, что потребленная газовая энергия в режиме ОТОПЛЕНИЯ составляет
33.145.827 кВт⋅ч
Наработка горелки в часах
12
Температура подачи отопления, зона 2
13
Режим работы отопления, зона 1
14
Режим работы отопления, зона 2
15
Режим работы контура ГВС
16
Режим работы котла
17
Режим работы солнечной системы
18
Информация производителя
19
Информация производителя
20
Потребление газовой энергии в режиме ОТОПЛЕНИЯ
21
Потребление газовой энергии в режиме ГВС
22
Потребление газовой энергии в режиме ОТОПЛЕНИЯ+ГВС
23
6. НАПОЛНЕНИЕ СИСТЕМЫ
Периодически проверяйте по манометру, при холодной системе отопления, чтобы давление находилось в пределах от
1 - 1,5 бар. В случае низкого давления, откройте кран подпитки котла. Рекомендуется открывать кран очень медленно,
чтобы облегчить выход воздуха.
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
Котел оборудован дифференциальным гидравлическим реле давления, которое отключает котел в случае блокировки
насоса или при недостатке воды.
Если давление падает часто, обратитесь в СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.
7. ИНСТРУКЦИИ ПО ПЛАНОВОМУ ТЕХОБСЛУЖИВАНИЮ
Для поддержания эффективной и безопасной работы Вашего котла необходимо его ежегодное техническое обслуживание
Специализированным Сервисным Центром.
Качественное обслуживание обеспечивает экономичную работу системы.
8. ВЫКЛЮЧЕНИЕ КОТЛА
Для выключения котла необходимо отключить электропитание прибора при помощи двухполюсного выключателя. В
режиме работы “Выключено” котел не работает, но электрический контур котла остается под напряжением и остается
активной функция «Защита от замерзания».
7
7225068.01 (1-08/15)
Page 8
ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ
Следующие технические примечания и инструкции предназначены для монтажников, чтобы дать им возможность
идеально провести установку. Инструкции по включению и эксплуатации котла находятся в части, предназначенной
для пользователя. Установка должна соответствовать требованиям UNI и CEI, а также местным законам и техническим
стандартам.
Кроме того, установщик должен быть специалистом по установке отопительных приборов, в соответствии с действующими
нормативными предписаниями. Следует также отметить, что:
• Этот котел можно подключать к любому типу радиаторов и теплообменников. Сечения труб в любом случае
рассчитываются с использованием обычных формул и с учетом имеющихся характеристик расхода и напора
используемого насоса (см. приложение “SECTION” E в конце руководства).
• Первый пуск котла должен производиться квалифицированным специалистом сервисного центра (указанного на
прилагаемом листе).
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.
Следующие компоненты, необходимые при сборке и установке, не входят в комплект поставки:
РАСШИРИТЕЛЬНЫЙ БАК – КРАН ДЛЯ НАПОЛНЕНИЯ УСТАНОВКИ - ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ.
Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой
потенциальный источник опасности.
9. МОНТАЖ КОТЛА
После крепления котла на стене замените нижнюю крышку сифона
крышкой, присутствующей в упаковке, используя то же самое
зажимное кольцо и следуя указаниям рисунка. После заполнения
сифона проверьте его на герметичность.
Заполнение системы отопления следует выполнять
предельно осторожно. При наличии термостатических
достижения необходимого рабочего давления, при этом для полного
удаления воздуха заполнение должно производится медленно.
Удалите воздух также из отопительных приборов, подключенных
к системе. БАКСИ не берет на себя никакой ответственности за
ущерб, вызванный наличием пузырей воздуха в первичном обменнике,
образовавшихся вследствие неправильного или недостаточно
тщательного соблюдения вышеописанных правил.
клапанов откройте их и заполните контур водой до
3
2
1
Осторожно затягивайте гидравлические патрубки котла (макс. сила
затяжки 30 Нм).
Форма шаблона приведена в конце руководства в приложении
“SECTION” C.
Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в
нижней части шаблона. Убедитесь, что задняя стенка котла параллельна
стене (в противном случае установите в нижней части подходящую
прокладку). Мы советуем установить на вход в центральную систему
отопления и на возврат из нее два запорных крана G1-1/2” (подача и
7221178.01
возврат), поставляемые по заказу; эти краны позволят производить
сложные операции техобслуживания без слива воды из всей системы отопления. На территории Италии система отопления
должна быть оборудована защитными устройствами, предусмотренными сборником нормативных документов Raccolta
R (предохранительными термостатом и прессостатом, клапаном отсечения топлива и т.п.). Установите гидравлический
разделитель, размеры которого подбираются в зависимости от максимального расхода котла и системы в целом. В случае
уже существующей системы или замены настоятельно рекомендуется установить, помимо указанного выше, отстойную
емкость (“грязевик”) на трубе возврата из системы, внизу, чтобы туда собирались отложения, которые могли остаться в
Раздел УСТАНОВЩИК (ru)
системе после промывки и которые со временем могут попасть внутрь. После того, как котел будет прикреплен к стене,
подведите трубы подачи воздуха и отвода продуктов горения (поставляются отдельно), как описано в последующих
разделах. Подсоедините сифон к дренажному патрубку. Избегать горизонтальных участков. Электронная система котла
позволяет подключить внешний бойлер ГВС.
При подъеме котла не берите его за пластиковые части, такие как, например, сифон или дымоходный патрубок.
9.1 НАСОС КОТЛА
Насос котла (13 - “SECTION” A) – модулирующего типа и обеспечивает циркуляцию воды между котлом и гидравлическим
разделителем (гидравлические характеристики приведены на графиках в приложении “SECTION” E). Циркуляция воды в
установке обеспечивается соответствующими насосами (см. раздел 11.2.3).
Убедитесь, что поток циркулирующей воды в котле не меньше, чем значение, указанное в следующей таблице:
Модель Минимальный расход (л/ч) Рабочий расход (л/ч) с гидравлическим разделителем БАКСИ
1.90 2000 4200
1.99 2250 4600
1.110 2250 4600
7225068.01 (1-08/15) 8
Page 9
10. МОНТАЖ ДЫМОХОДА
Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам,
описанным ниже. Изначально котел предназначен для подключения к вертикальному
или горизонтальному коаксиальному дымоходу. Котел можно также подключить к
раздельному дымоходу при помощи разделительного комплекта.
ПРЕДУПРЕЖДЕНИЯ
C13, C33 Наконечники раздельных дымоходов должны быть размещены в пределах
квадрата стороной в 50 см. Подробные инструкции представлены вместе с
отдельными аксессуарами.
C53 Наконечники дымоходов и воздуховодов не должны быть размещены на
противоположных стенах здания.
C63 Максимальная потеря давления ΔP в дымоходах не должна превышать
значений, указанных в таблице 1A. Дымоходы должны быть сертифицированы для
данного типа применения при температурах выше 100°C. Наконечник дымохода
должен быть сертифицирован по стандарту EN 1856-1.
C43, C83 Используемая дымовая труба или дымоход должны подходить для работы.
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
ТАБЛИЦА 1A
При установке воздуховода и дымохода, произведенных не компанией
БАКСИ СпA, необходимо, чтобы они были сертифицированы для данного
вида использования и имели максимальное падение давления, на основании
значений, приведенных в таблице рядом.
1.90 MP 320
1.99 MP 340
1.110 MP 370
Раздел УСТАНОВЩИК (ru)
∆P (Pa)
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене.
Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ “SECTION” D.
10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка, в
сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с
тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
• 90° отвод сокращает возможную полную длину трубы на 1 метр.
• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить продукты сгорания
как наружу за пределы здания, так и в коллективный
дымоход. Приток воздуха для горения может
осуществляться со стороны, отличной от той, куда выходит
дымоход. Разделительный комплект, поставляемый как
аксессуар, состоит из дымоходного переходника Ø 110
мм (B) и переходника для воздуховода Ø 110 мм (A).
Для крепления переходника воздуховода используются
прокладка и крепёжные винты от предварительно снятой
крышки.
90° отвод позволяет присоединять котел к дымоходувоздуховоду в любом направлении, адаптируясь
к различным требованиям. Кроме того, он может
использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.
• 90° отвод сокращает возможную полную длину трубы на 0,5 метра.
• 45° отвод сокращает возможную полную длину трубы на 0,25 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
9
7225068.01 (1-08/15)
Page 10
10.3 КАСКАДНЫЙ ТИП СОЕДИНЕНИЯ ДЫМОХОДОВ
Этот тип трубок позволяет отводить продукты сгорания значительного количества котлов, подключенных “в каскад” через
общий газовый коллектор. Коллектор должен использоваться только для подключения котлов к дымоходу. Возможные
диаметры: 125 мм - 160 мм и 200 мм. Различные комплектующие могут быть поставлены по запросу.
ТАБЛИЦА 1B
ПАРАМЕТР P60
Кол-во оборотов/мин
(об./мин) при мин.
мощности
G20 G31
МОДЕЛЬ
КОТЛА
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО
КОТЛОВ С КАСКАДНЫМ ТИПОМ
СОЕДИНЕНИЯ
Ø160 MM
(250 кВт макс.)
Ø200 MM
(500 кВт макс.)
1.90 2 5 1450 1650
1.99 2 4 1500 1500
1.110 2 4 1500 1500
Для этого типа соединения, для каждого отдельного котла необходимо установить клапан дымов (обратный
клапан) Ø 110/110 мм. Измените параметр Р60(а), как указано в таблице 1В, согласно указаниям главы 14.
Расчет дымохода должен осуществляться квалифицированным специалистом на этапе проектирования системы, как
того требуют действующие нормативы.
11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230
В с заземлением, соблюдая полярность фаза- нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром
8 мм. Чтобы получить доступ к клеммам, снимите переднюю панель котла (прикрепленную двумя винтами в нижней
части) и поверните панель управления вниз; после снятия предохранительной крышки вам станут доступны клеммники
M1, M2, M3 для электрических соединений. В клеммную колодку встроены плавкие быстрые предохранители на 3,15 A
(для их проверки или замены выньте черный держатель предохранителя).
ЭЛЕКТРОСХЕМА ПРИВЕДЕНА В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ “SECTION” B
Убедитесь, что потребляемая мощность всех устройств, подсоединенных к аппарату, не превышала 2А. Если она выше,
между данными устройствами и электронной платой котла следует разместить реле.
Соединения, имеющиеся на клеммных колодках M1- M3 имеют высокое напряжение (230 В). Перед соединением
проверьте, что оборудование не подключено к электропитанию. Соблюдайте полярность питания на клеммной колодке
M1: L (ФАЗА) - N (НЕЙТРАЛЬ).
КЛЕММНАЯ КОЛОДКА M1
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
Необходимо снова установить перемычку на клеммы 1-2
клеммной колодки M1 котла в случае, когда не используется
Раздел УСТАНОВЩИК (ru)
комнатный термостат или когда подсоединен пульт
дистанционного управления, поставляемый как
дополнительный аксессуар.
КЛЕММНИК M2
Клеммы 1(подсветка) - 2 (масса) - 3 (+12 В): подсоединение
пульта дистанционного управления (низковольтного),
поставляемого в качестве дополнительного аксессуара.
Клеммы 4 - 5 (общее): подключение внешнего датчика
(поставляется в качестве опции)
Клеммы 6 - 5 (общее): подключение 2-го дополнительного
датчика температуры ( датчик солнечной системы, каскадной,
зональной и т. д.).
Клеммы 7 - 5 (общее):подключение 1-го дополнительного датчика температуры ( солнечной системы, каскадной,
зональной и т. д.).
Клеммы 9-10: подключение датчика из бойлера горячей воды.
Клемма 8 : не используется.
7225068.01 (1-08/15) 10
Page 11
КЛЕММНАЯ КОЛОДКА M3
Клеммы 1 - 3: Неиспользуемые .
Клеммы 4 - 5: Подключение насоса бойлера горячей воды.
Клеммы 6 - 7: подключение насоса системы отопления (снаружи внизу гидравлического разделителя).
Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты
системы от перегрева.
Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней
части котла.
При подключении внешних насосов необходимо установить между устройствами реле на 250 В перем. тока/250 В прем.
тока с номинальным током не менее 16 А, которое в состоянии выдерживать пусковые токи выше 100 А.
11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Соединения, имеющиеся на клеммной колодке M1 имеют высокое напряжение (230 В). Перед соединением проверьте,
что оборудование не подключено к электропитанию. Убедитесь в соблюдении правильной полярностиL(ФАЗА) N(НЕЙТРАЛЬ).
Для подключения термостата температуры помещения
следуйте нижеописанным инструкциям:
• отключите котел от электропитания;
Min. 200 mm
• откройте клеммную панель M1;
• удалите перемычку с головок контактов 1-2 и подключите
проводки Термостата температуры в помещении;
• подключите котел к электросети и убедитесь, что
1500mm
термостат температуры в помещении работает
корректно.
11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ
11.2.1 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Кабель (1) от клеммной колодки М2 котла имеет питание (12 В) для подсветки дисплея. Подсоединение этого кабеля не
является необходимым для работы пульта дистанционного управления.
Для работы настенного котла с пультом дистанционного управления, вам нужно купить опцию A поставляемую с
базовым основанием A1. Смотрите также инструкции, прилагаемые к устройству A для правильной процедуры монтажа
и использования.
• Отключите электрическое питание котла.
• Проведите три кабеля от клеммной колодки M2 котла, в отверстие базового основания A1, прикрепляемого к стене.
• Подключите кабели 1-2-3 клеммной колодки M2 котла соответственно к клеммам (1)-(2)-(3) клеммной колодки базового
• Зафиксируйте базовое основание A1 на стене с помощью болтов и винтов, поставляемых в комплекте.
• Присоедините панель управления A к основанию, находящемуся на стене.
• Подключите электропитание к котлу и проверьте работу дистанционного пульта.
основания A1.
Раздел УСТАНОВЩИК (ru)
A
A1
A - A1
11
B
A1
B1
A1
A
A
B1
B
7225068.01 (1-08/15)
Page 12
Панель управления
A
B Светодиодный интерфейс B1 Основание светодиодного интерфейса
(1) Подсветка дисплея +12 В (2) Соединение массы (3) Питание/Сигнал + 12 В
Используя пульт дистанционного управления, вы можете запрограммировать время работы для отопления и
горячего водоснабжения. Информация входит в поставку вместе с аксессуаром.
A1 Основание для настенной панели управления
НАСТРОЙКА ПАРАМЕТРОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Повернуть ручку B Визуальное отображение на дисплее
Нажать на ручку B Нажать одновременно на кнопку A и на ручку B
Нажать на кнопку A или C Нажать одновременно на кнопки A и C
ОПИСАНИЕ МЕНЮ НА РИСУНКЕ
Конечный пользователь
1
Пуск в эксплуатацию
2
РЕКОМЕНДУЕМ ЗАПИСАТЬ В ТАБЛИЦЕ В КОНЦЕ
ДАННОГО РУКОВОДСТВА ВСЕ ИЗМЕНЕННЫЕ
ПАРАМЕТРЫ.
Порядок доступа к четырем меню, которые позволяют
программировать котел следующим образом:
• из главного меню C.
•
A и C (держать нажатыми около 6 секунд)
B меню 1-2-3-4 (см. рисунок рядом и подписи).
C повторно для возврата назад на одно меню, до
•
главного меню.
3
4
Специалист
ОЕМ
Когда панель управления установлена на стене, необходимо включение датчика температуры помещения и модуляции
температуры подачи, выполнив следующую процедуру:
A) ДАТЧИК ТЕМПЕРАТУРЫ ПОМЕЩЕНИЯ
• Доступ к меню 2.
B Раздел оператора B для подтверждения.
•
B строка программы 40 (Используется как) B.
•
B (против часовой стрелки) Комн мод 1 B для подтверждения (теперь температурный датчик помещения
•
включен).
•
•
•
B) МОДУЛЯЦИЯ ТЕМПЕРАТУРЫ НА ПОДАЧЕ
Раздел УСТАНОВЩИК (ru)
C для возврата к предыдущему меню, затем B Конфигурация B.
B строка программы 5977 (Вход функции Н5) затем B для подтверждения.
B Отсутствует B для подтверждения.
Для обеспечения правильной работы комнатного устройства во время часового диапазона пониженной температуры
необходимо задать параметр 5977 = “ отсутствует”.
Для установки модулирующей температуры подачи необходимо отключить параметр 742 (HC1). Должна быть выполнена
следующая процедура:
• Войдите в меню 2.
B Контур отопления 1 B для подтверждения B 742 (Сост комн уст темп под) B для
•
подтверждения.
B (против часовой стрелки) “---” затем B для подтверждения.
•
Если, повернув ручку B в главном меню на дисплее появится температура подачи котла, а не помещения, это
значит, что параметр 74 2 был задан неправильно.
После завершения конфигурации каждой установки (например, соединение солнечных панелей, подсоединение внешнего
бойлера, и т. д.) необходимо выполнить следующую процедуру для записи в память платы котла новых параметров
конфигурации:
• Получить доступ к меню 2, как описано в начале данной главы.
B Конфигурация B B строка программы 6200 затем B.
•
B Да затем B для подтверждения.
•
7225068.01 (1-08/15) 12
Page 13
МНОГОЗОНАЛЬНЫЕ СИСТЕМЫ С РЕГУЛИРОВКОЙ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Электрические соединения и регулировка, необходимая для управления системой, разделенной на зоны, являются
различными в зависимости от элементов, подключенных к котлу. Для их установки и настройки см. инструкции по Модулю
расширения , поставляемому как опция.
НАСТРОЙКА ВЫСОКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ
Для того, чтобы избежать частого включения и выключения, рекомендуется повысить минимальное значение температуры
отопления, следуя процедуре, описанной в пунктеA, параметр 740 до значения не менее 45 ° С.
НАСТРОЙКА НИЗКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ
Для системы, работающей на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную
температуру отопления, установив параметр 741 (пункт A) до величины, не превышающей 45 ° C.
11.2.2 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ
Подключение датчика выполняется в соответствии
с приведенным рядом рисунком (клеммы 4-5) и с
инструкциями к датчику.
При подключенном датчике кнопки , расположенные
на панели управления котла, выполняют функцию
параллельного смещения заданной климатической кривой
Kt (см. приложение “SECTION” E и параметр P03 в таблице
главы 14). Для повышения температуры в помещении
нажмите кнопку +, для понижения температуры нажмите
кнопку -.
УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ “Kt”
Для задания климатической кривой kt действовать
следующим образом:
• Получить доступ к меню, как описано в главе 14.
• Выбрать параметр P03.
• Выбрать климатическую кривую из имеющихся в наличии, см. график кривых в конце руководства в приложении
“SECTION” E (заданная кривая – 1,5).
ОБОЗНАЧЕНИЯ НА ГРАФИКАХ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - “SECTION” E
Температура подачи Уличная температура
11.2.3 НАСОС СИСТЕМЫ ОТОПЛЕНИЯ
Насос должен быть установлен после гидравлического разделителя. Выбор насоса производится в соответствии с
характеристиками расхода / напора системы (см. приложение “SECTION” F).
При подключении внешних насосов необходимо установить между устройствами реле на 250 В перем. тока/250 В прем.
тока с номинальным током не менее 16 А, которое в состоянии выдерживать пусковые токи выше 100 А.
Раздел УСТАНОВЩИК (ru)
11.2.4 ВНЕШНИЙ БОЙЛЕР
Котел снабжен всеми электрическими компонентами, необходимыми для подключения внешнего бойлера. Схема
гидравлического подключения бойлера приведена на рисунке в приложении “SECTION” F. Насос бойлера подсоединяют к
клеммам 4-5 клеммной колодки M3 (см. приложение “SECTION” B). Бойлер должен быть установлен после гидравлического
разделителя. Датчик, поставляемый в качестве дополнительной комплектующей детали, подсоединяют к клеммам 9-
10 клеммной колодки M2 (см. приложение “SECTION” B). Убедитесь, что мощность теплообмена на змеевике бойлера
соответствует мощности котла.
При подключении внешних насосов необходимо установить между устройствами реле на 250 В перем. тока/250 В прем.
тока с номинальным током не менее 16 А, которое в состоянии выдерживать пусковые токи выше 100 А.
ВНЕШНИЕ МОДУЛИ УПРАВЛЕНИЯ СИСТЕМОЙ
Котел может самостоятельно управлять тремя отопительными контурами используя внешние устройства, такие, как
комнатный термостат, пульт дистанционного управления и внешние модули (AGU 2.550 и AVS 75). Электроника котла также
включает в себя широкий спектр функций персонализации и управления различными типами систем. Для надлежащего
функционирования системы, необходимо присвоить каждому элементу номер (от 1 до 3), чтобы позволить электронной
системе котла распознать его. Для этого внимательно прочитайте инструкции, прилагаемые к данным элементам.
11.2.5 СМЕШАННЫЕ ЗОНЫ (“SECTION” F)
Используя внешний модуль AVS75, поставляемый как дополнительный аксессуар, вы можете управлять смешанной зоной.
Это устройство может управлять: зональным насосом, смесительным клапаном, датчиком температуры, термостатом
безопасности и комнатным термостатом. О подключении компонентов и их настройке прочитайте руководство,
поставляемое с устройством.
11.2.6 КАСКАДНОЕ СОЕДИНЕНИЕ КОТЛОВ (“SECTION” F)
С помощью внешнего модуля AVS75, поставляемого как опция, вы можете управлять системой, включающей максимум
16 котлов. Это устройство подключается к одному из котлов в каскаде и может напрямую управлять компонентами
системы используя: 3 независимых релейных выхода, 2 температурных датчика, 1 разъем для высоковольтного
предохранительного термостата и 1 управляющий выход (например: комнатный термостат). Система требует наличия
интерфейсной платы OCI 345, в каждом котле включенном в каскад. Регулировка параметров выполняется согласно
указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ”. Для подключения компонентов и настройки системы прочитайте
руководство, поставляемое с устройством.
13
7225068.01 (1-08/15)
Page 14
11.2.7 СОЛНЕЧНАЯ СИСТЕМА (“SECTION” F)
С помощью внешнего модуля AGU 2.550, входящего в комплект поставки, вы можете управлять солнечной системой. Для
подключения системы, ознакомьтесь с инструкциями, прилагаемым к устройству.
ГИДРАВЛИЧЕСКИЕ СХЕМЫ ОПИСАННЫХ ТИПОВ СИСТЕМ ПРИВОДЯТСЯ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ
“SECTION” F.
12. ПЕРВЫЙ ПУСК - СПЕЦИАЛЬНЫЕ ФУНКЦИИ
После подачи на котел электропитания на дисплее высвечивается код “311”; теперь котел готов к процедуре первого пуска.
Выполните действия, соответствующие ФУНКЦИИ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ (описаны в следующем разделе),
и включите функцию 312.
По завершении данной операции котел готов к розжигу горелки.
На протяжении этой стадии рекомендуется поддерживать в системе давление от 1 до 1,5 бар.
12.1 ФУНКЦИЯ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ ОТОПЛЕНИЯ
Эта функция позволяет упростить удаление воздуха из отопительного контура после установки котла или после проведения
обслуживания, для которого потребовалось слить воду из первичного теплообменника.
Для включения функции дегазации системы одновременно нажмите на кнопки на 6 секунд. Когда функция включена,
на дисплее на несколько секунд появится надпись On, а затем - командная строка 312.
Электронная плата активирует циклическое включение/выключение циркуляционного насоса на протяжении 10 минут.
Функция автоматически выключится в конце цикла. Чтобы вручную выйти из этого режима, нажмите еще раз вместе
кнопки указанные выше в течение 6 секунд.
12.2 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА
Калибровка газового клапана осуществляется следующим образом:
• Нажмите кнопки и одновременно и удерживайте их не менее 6 секунд. Когда функция активируется, на дисплее
появится на несколько секунд надпись “On” затем появится строчка программы “304”, чередующаяся с показателем %
мощности котла.
• Используйте кнопки
• Для выхода нажмите кнопки одновременно и удерживайте их не менее 6 секунд, как описано в первом пункте.
чтобы осуществить постепенную настройку мощности (чувствительность 1%).
При нажатии на кнопку в течении 15 секунд отображается значение температуры на подаче.
12.3 ФУНКЦ ОЧИСТКИ ДЫМОХОДА
При этой функции котел работает на максимальной мощности отопления. Чтобы активировать функцию, выполните
следующие действия:
• Нажмите одновременно кнопки и удерживайте их не менее 6 секунд, Когда функция будет активирована,
на дисплее появится на несколько секунд надпись “On”, затем отразится строка программы “303”, чередующаяся с
показателем мощности котла.
• Используйте кнопки
и чтобы регулировать мощность котла 1=минимальная, 2=максимально горячая вода,
3=максимальный нагрев.
• Чтобы остановить действие функции, повторите действие, описанное в пункте 1.
13. НЕИСПРАВНОСТИ, КОТОРЫЕ НЕ МОГУТ БЫТЬ УСТРАНЕНЫ
Раздел УСТАНОВЩИК (ru)
ПОЛЬЗОВАТЕЛЕМ
В случае НЕИСПРАВНОСТИ, неисправности, которая не может быть сброшена путем
нажатия кнопки (такие как, например, E151 или более 5 попыток пользователя
сбросить вручную с помощью кнопки RESET), необходимо возможно произвести
перезапуск котла, нажав черную кнопку (R) расположенную под резиновой заглушкой
(символ ) на передней панели управления (см. рисунок сбоку).
7225068.01 (1-08/15) 14
Page 15
14. НАСТРОЙКА ПАРАМЕТРОВ
Для программирования параметров электронной платы котла, выполните следующие действия:
• Одновременно нажмите кнопки и удерживайте в течение 6 секунд, пока на дисплее не отображается строка
программы “P02” , чередующаяся с выставленным параметром;
• Нажмите кнопку
и на дисплее отобразится “P01”;
• Используйте кнопки
• Нажмите кнопку
• нажмите кнопку
Более подробная информация о параметрах, перечисленных в следующей таблице, входит в поставку вместе
с необходимыми опциями.
(a) (b)
P01 700
P02 712 * Пониженная температура в помещении °C 16 4 35
P03 720 * Наклон кривой “Kt” - 1,5 0,1 4
P04 721 * Перемещение кривой “Kt” - 0 - 4,5 4,5
P05 726 * Изменение кривой “Kt” (0=выкл.) - 1 0 1
P06 740 Установка температуры подачи (минимальное значение) °C 25 8 80
P07 741 Установка температуры на подаче (максимальное значение) °C 80 25 80
P08 742 * Подключение модулирующей температуры (если выставлено) = “---” °C 80 25 80
P09 750 * Влияние комнатной температуры (“---” = отключено) % 50 1 100
P10 834 * Скорость открытия / закрытия смесительного клапана S 30 30 873
P11 1000
P12 1010 * Комфортная температура в помещении °C 20 4 35
P13 1012 * Пониженная температура в помещении °C 16 4 35
P14 1020 * Наклон кривой “Kt” - 1,5 0,1 4
P15 1021 * Перемещение кривой “Kt” - 0 - 4,5 4,5
P16 1026 * Изменение кривой “Kt” (0=выкл.) - 1 0 1
P17 1040 Установка температуры подачи (минимальное значение) °C 25 8 80
P18 1041 Установка температуры на подаче (максимальное значение) °C 80 25 80
P19 1042
P20 1050 * Влияние комнатной температуры (“---” = отключено) % 50 1 100
P21 1134 * Скорость открытия / закрытия смесительного клапана с 30 30 873
P22 1620
P23 1640
P24 1641
P25 1663 Установка температуры рециркуляции (дополнительный насос ГВС) °C 45 8 80
P26 5470
P27 2243 Минимальное время выключения горелки мин 3 0 20
P28 2217 Установка температуры защиты от замерзания °C 5 -20 20
P29 2250 Время пост-циркуляции насоса мин 3 0 240
P30 2441 Максимальная скорость вентилятора (отопление) об/мин xxx 0 8000
P31 2455 Минимальный дифференциал остановки котла °C 5 0 20
P32 2720 Не используется (НЕ изменять этот параметр) - 0 0 1
P33 2721 Не используется (НЕ изменять этот параметр) - 1 1 2
P34 3810 Дифференциал температуры - включение °C 8 0 40
P35 3811 Дифференциал температуры - выключение °C 4 0 40
P36 3830
P37 3850 Защита от перегрева солнечных панелей (“---“ = отключено) °C --- 30 350
P38 5050 Максимальная температура бойлера ГВС °C 65 8 95
P39 5051 Максимальная температура бойлера °C 90 8 95
ПАРАМЕТРЫ ОТОПЛЕНИЯ В ЗОНЕ 1 (основная зона)
* Режим работы (0 = защита от замерзания, 1 = автоматический, 3 =
комфортная температура)
ПАРАМЕТРЫ ОТОПЛЕНИЯ В ЗОНЕ
* Режим работы (0 = защита от замерзания, 1 = автоматический, 3 =
комфортная температура)
РЕЖИМ ГВС
Режим работы на ГВС (при помощи пульта дистанционного управления)
2=функционирует по программе работы нагрева воды.
Функция антилегионелла отключена
0=отключена, 1 = работает периодически (в зависимости от P24)
Периодическое включение функции антилегионелла (только если P23 =1)
1=ежедневно, 2..6=с интервалами в 2..6 дней, 7=один раз в неделю
Продолжительность времени предварительного подогрева для контура
ГВС (1=10’ -- 144=1440’)
ПАРАМЕТРЫ КОТЛА
ПАРАМЕТРЫ СОЛНЕЧНОЙ СИСТЕМЫ (при подключении дополнительного расширительного модуля)
Функция насоса солнечного контура (“---” = отключено
и удерживайте ее в течение 6 секунд, пока на дисплее не появится надпись “On”, отпустите кнопку,
для прокрутки списка параметров;
, выбранное значение параметра начинает мигать, нажмите кнопки для изменения значения;
, чтобы подтвердить значение, или нажмите кнопку чтобы выйти без сохранения.
2 (при подключении дополнительного расширительного модуля)
* Подключение модулирующей температуры (если выставлено) = “---”
(установка температуры подачи, если P63=0)
)
По
умолчанию
- 3 0 3
°C 3 0 3
°C 80 25 80
- 2 0 20=всегда активен, 1 = функционирует по программе работы отопления,
- 0 0 1
- 7 1 7
мин 0 0 144
мин --- 5 60
Мин. Максимум
Раздел УСТАНОВЩИК (ru)
15
7225068.01 (1-08/15)
Page 16
КОНФИГУРАЦИЯ
P40 5700 Не используется (НЕ изменять этот параметр) - --- --- ---
P41 5710 Контур отопления в зоне 1 (1 = включено) - 1 0 1
P42 5715 Контур отопления в зоне 2 (1 = включено) - 0 0 1
P43 5730
Датчик температуры ГВС (1=датчик бойлера, 2=термостат, 3=датчик
проточного котла)
1 1 3
P44 5890 Не используется (НЕ изменять этот параметр) - 33 0 43
P45 5931 * вход датчика BX2 (первый дополнительный датчик - глава 11) - 0 0 19
P46 5932 * вход датчика BX3 (первый дополнительный датчик - глава 11) - 0 0 19
P47 5977 * Вход H5 (многофункциональный вход – 18=комнатный термостат) - 18 0 32
P48 6020 * конфигурация дополнительного расширительного модуля - 0 0 7
P49 6024 Вход EX21 модуля 1 (конфигурация предохранительного термостата HC) - 0 0 1
P50 6046 Вход H2 модуля 1 (многофункциональный вход) - 0 0 58
P51 6097 Тип датчика на коллекторе (1= NTC, 2= Pt 1000) - 2 1 2
P52 6110 Постоянная времени здания (зависит от степени теплоизоляции здания) часов 15 0 50
P53 6220 Версия программного обеспечения - --- 0 99
P54 6600 Адрес устройства LPB (связь через шину) - 1 1 16
P55 6601 Адрес сегмента LPB (связь через шину) - 0 0 14
P56 6640 Источник часов - 0 0 3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
P57 7045 Время, прошедшее после техобслуживания месяцев xxx 0 240
P58 6704 Показать / Скрыть внутренний код вторичной неисправности (0=нет) - 1 0 1
КОНТРОЛЬ ГОРЕЛКИ
P59 9512 Требуемая скорость розжига об/мин xxx 0 8000
P60 9524 Требуемая минимальная скорость функционирования (низкая скорость) об/мин xxx 0 8000
P61 9529
Требуемая максимальная скорость функционирования (высокая
скорость)
об/мин xxx 0 8000
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОМ
P62 - Единицы измерения (1=бар, °C – 2=PSI, °F) - 1 1 2
P63 - Функционирование панели управления : (1=центральная, 0=локальная) - 1 0 1
P64 - Версия программного обеспечения - xx 0 999
* см. главу “Аксессуары, не входящие в комплект”
xx: значение зависит от версии программного обеспечения xxx : значение зависит от типа котла
(a): параметры на передней панели котла (фиксированная панель управления) (b): параметры на пульте дистанционного управления
15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА
Для проведения калибровки газового клапана, включить функцию калибровки, как
описано главе 12.2. Необходимо выполнить перечисленные далее действия:
1) Настройка МАКСИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на максимальной мощности котле, соответствует значению, указанному в
таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (V) на
газовом клапане. Повернуть винт по часовой стрелке для уменьшения содержания
и против часовой стрелки для его увеличения (допуск +/- 0,2%).
2) Настройка МИНИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на минимальной мощности котле, соответствует значению, указанному
Раздел УСТАНОВЩИК (ru)
в таблице 2 (допуск +/- 0,5%). В противном случае снять с газового клапана латунную
резьбовую пробку и повернуть регулировочный винт (K). Повернуть винт в направлении
по часовой стрелке для увеличения содержания и против часовой стрелки для его
уменьшения (допуск +/- 0,2%).
В Регулировочный винт расхода газа K
PI Сигнал давления герметичной камеры Pi Патрубок входного давления
Регулировочный винт
ОТКЛОНЕНИЯ МИНИМУМА
7225068.01 (1-08/15) 16
Page 17
15.1 ЗАМЕНА ГАЗА
В случае замены газа метана на газ пропан (GPL), перед тем как
осуществить регулировку газового клапана, как описано выше,
необходимо отсоединить газопроводную трубку (резьбовую гайку
G1”) и отвинтить три винта фланца. По завершении операции замены,
убедитесь, что не произошло утечки газа. Измените параметры (скорость
вентилятора), как показано в таблице 2 по методике, описанной в главе 14.
замените блок вентури (B) как показано на рисунке. Для замены
ТАБЛИЦА 2
ПАРАМЕТРЫ - кол-во оборотов/мин (об./мин)
P60 ** P30 – P61 ** P59 **
Модель
котла
1.90 1250 1250 6500 6050 2400 2400 34 5,6(n°2) 4,5(n°2) *8,5 *9,6 *9,0 *10
1.99 1300 1300 6300 6100 2500 3000 38 6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
1.110 1300 1300 6900 6700 2500 3000 38 6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
* значение CO
** величина, считываемая на дисплее передней панели котла умножается x 10 (например, 125 соответствует 1250 оборотам/мин.)
мин.
мощность
G20 G31 G20 G31 G20 G31 G20-G31 G20 G31 G20 G31 G20 G31 G20/G31
2 с закрытой передней панелью. Без передней крышки (с открытой камерой котла), считываемая величина ниже 0,2%.
2
Для облегчения регулировки газового клапана можно установить “функция регулировки” непосредственно на
панели управления котла, как описано в разделе 12.2.
При каскадном подключении дымоходов измените параметр P60, увеличив обороты вентилятора на 200 единиц
(см. таблицу 1В раздела 10.3).
Макс.
мощность
Мощность включения
VENTURI
Ø (mm)
UGELLI GAS
Ø (mm)
CO2 Min
(%)
CO2 Max
(%)
CO Max
(ppm)
< 250
16. УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ
Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:
• Предохранительный термостат
Благодаря датчику, установленному на выходной трубе первичного теплообменника, в случае перегрева воды первичного
контура прекращается подача газа в горелку. В этих условиях котел блокируется, и только после устранения причины вы
можете повторить зажигание, нажав на кнопку
.
Раздел УСТАНОВЩИК (ru)
• Термостат на фланце теплообменника (260°C)
Данное устройство расположено на фланце теплообменника и прекращает подачу газа к горелке при перегреве
теплообменника вследствие повреждения передней изоляции или нарушения герметичности фланцевых уплотнений.
После устранения причины срабатывания устройства нажмите кнопку сброса (перезапуска) на термостате и затем кнопку
сброса на панели управления котла.
• Термопредохранитель
Данное устройство расположено в задней части теплообменника и прекращает подачу газа к горелке при перегреве
теплообменника вследствие повреждения задней изоляции. После срабатывания термопредохранитель подлежит
замене, для чего предварительно необходимо демонтировать теплообменник (см. раздел “ЗАМЕНА ПЛАВКОГО
ТЕРМОПРЕДОХРАНИТЕЛЯ ТЕПЛООБМЕННИКА”).
Запрещается отключать данное предохранительное устройство
• Датчик тяги (датчик температуры отходящих газов)
Этот прибор располагается на канале дымохода. Электронная плата блокирует приток газа к горелке в случае слишком
высокой температуры. Вы должны нажать кнопку , после выяснения и устранения причины отключения.
Операция перезапуска возможна только при температуре < 90°C.
Запрещается отключать данное предохранительное устройство
17
7225068.01 (1-08/15)
Page 18
• Датчик ионизации пламени
Электрод для определения наличия пламени гарантирует безопасность работы при отсутствии газа и при неполном
горении основной горелки. В данных условиях котел блокируется. Вы должны нажать кнопку , после выяснения и
устранения причины отключения.
• Гидравлическое реле давления
Данное устройство обеспечивает включение основной горелки только при условии давления установки выше 0,5 бар.
• Постциркуляция насоса
Электронная система управления продолжает работу насоса в контуре отопления в течение трех минут после того как
термостат комнатной температуры отключил главную горелку.
• Устройство защиты от замерзания
Электронная система управления котла имеет функцию защиты «от замерзания» в контуре отопления и ГВС, которая
при температуре воды на подаче ниже 5°С включает горелку до достижения на подаче температуры, равной 30°С.
Данная функция работает, если к котлу подключено электричество, кран подачи газа открыт и если давление в системе
соответствует предписанному.
• Защита от блокировки насоса
Если котел не работает в течение 24 часов подряд (на контур отопления и/или подогрева воды), насос автоматически
включается на 10 секунд.
• Гидравлический предохранительный клапан (контур отопления)
Этот клапан настроен на давление 4 бар и установлен в системе отопления. Рекомендуется присоединить
предохранительный клапан к сифонному сливу. Категорически воспрещается использовать его для слива воды из системы
отопления.
• Предварительная циркуляция насоса отопления
В случае запроса работы на отопление оборудование может выполнять предварительную циркуляцию насоса перед
тем, как включать горелку. Продолжительность этого цикла предварительной циркуляции зависит от условий монтажа и
температуры работы и изменяется от нескольких секунд до нескольких минут.
Функции устройств регулирования и предохранительных устройств активированы, если котел подключен к
электропитанию.
17. ХАРАКТЕРИСТИКИ РАСХОДА/НАПОРА
Насос – модулирующего типа и обеспечивает циркуляцию воды между котлом и гидравлическим разделителем.
ОБОЗНАЧЕНИЯ НА ГРАФИКАХ НАСОСА - “SECTION” E
Q РАСХОД
H НАПОР
ХАРАКТЕРИСТИКИ ПОДАЧИ / НАПОРА НАСОСА ПРИВОДЯТСЯ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ “SECTION” E.
18. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В целях обеспечения оптимальной эффективности котла должны ежегодно следует проводить следующую проверку:
Раздел УСТАНОВЩИК (ru)
• Проверьте внешний вид и эффективность прокладок контура газа и отходящих газов;
• Проверьте состояние и правильное положение электродов зажигания и появления пламени;
• Проверьте состояние горелки и его правильное фиксацию;
• Проверьте, не имеется ли примесей внутри камеры сгорания. Используйте пылесос для очистки;
• Проверьте правильность градуировки газового клапана;
• Проверьте давление в отопительной системе;
• Проверьте давление в расширительном баке;
• Убедитесь, что вентилятор работает нормально;
• Убедитесь, что воздуховоды и трубы выхлопных газов не заблокированы;
• Проверьте, нет ли грязи в сифоне (для конденсационных котлов.
Перед выполнением любых операций по обслуживанию отключите электропитание котла. По завершении обслуживания
снова установите первоначальные рабочие параметры котла, если были изменены.
7225068.01 (1-08/15) 18
Page 19
18.1 ЧИСТКА СИФОНА СЛИВА КОНДЕНСАТА
1
2
Открутите нижнюю часть сифона “A” слива конденсата.
• Промойте дно сифона водой.
• Заполните нижнюю секцию водой до высоты 10 мм от верхней
кромки.
• Снова присоедините нижнюю секцию к сливному сифону.
Включение устройства при пустом сборнике конденсата
может привести к риску отравления дымовыми газами.
A
18.2 ЧИСТКА ТЕПЛООБМЕННИКА СО СТОРОНЫ ОТХОДЯЩИХ ГАЗОВ
Перед началом чистки теплообменника подождите, пока температура не опустится ниже 40°C, и обеспечьте защиту всех
электрических компонентов от брызг воды.
При чистке теплообменника действуйте следующим образом:
• Отключите электропитание котла.
• Закройте кран подачи газа в котел.
• Снимите переднюю панель котла.
• Опустите коробку электрических соединений, обеспечив ее
• Отсоедините кабели электрода розжига, электрода-датчика
• Извлеките узел вентилятора, смесителя, горелки и фланца,
• Защитите от воды заднюю изоляционную панель (2) с помощью
• Аккуратно удалите пылесосом загрязнения из камеры
• Используя соответствующий опрыскиватель, обильно
• По окончании чистки промойте водой.
• Замените прокладку фланца горелки.
• При сборке действуйте в обратном порядке; крутящий момент
защиту от контакта с водой.
пламени и термостата на фланце теплообменника.
предварительно открутив 6 гаек M6 и расположенный под
смесителем патрубок.
водонепроницаемой пленки из набора для чистки.
сгорания; удалите также известковые отложения при помощи
щетки с пластиковой щетиной из набора для чистки.
опрысните подлежащие очистке поверхности (1) очистителем
BX-HT Cleaner или другим подобным чистящим средством
и подождите 10 минут (при использовании других средств
проконсультируйтесь со специалистами авторизованного
сервисного центра). Протрите щеткой, не прополаскивая, и еще
раз нанесите средство BX-HT Cleaner. По истечении 10 минут
снова протрите щеткой. В случае неудовлетворительного
результата повторите операцию.
затяжки 6 гаек – 5,5 Нм.
CR_0510
Раздел УСТАНОВЩИК (ru)
19
7225068.01 (1-08/15)
Page 20
18.3 ПРОВЕРКА ГОРЕЛКИ
CR_051
a
c
Горелка не нуждается в чистке.
• Проверьте горелку на наличие повреждений. При необходимости замените ее.
• Проверьте положение датчика пламени.
• Проверьте, что расстояние электрода розжига соответствует допускам, указанным на рисунке.
• Проверьте изоляцию поверхности горелки во фланце на наличие повреждений. При обнаружении повреждений
произведите замену.
Установите на соединение линии подачи газа новую прокладку. Откройте подачу газа и проверьте отсутствие утечек на
горелке специально предназначенным для этого спреем.
10 ±1 (1.90)
7,5 ±1 (1.99 - 1.110)
7,5 ±1 (1.90)
5,0 ±1 (1.99 - 1.110)
b
d
РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
CG_2190_a
a Электрод-детектор пламени
b Электрод розжига
c Горелка
d Изолирующая поверхность
18.4 ПАРАМЕТРЫ ГОРЕНИЯ ГАЗА
Для контроля эффективности горения и качества отходящих газов котлы имеют две точки
замера. Одна из них находится в дымоходном канале (A) и позволяет контролировать
соответствие отходящих газов гигиеническим нормам и эффективность горения.
Вторая точка замера находится на трубе забора воздуха (B) и позволяет определить
наличие продуктов сгорания в забираемом воздухе при использовании коаксиальной
системы труб. В точке замера в дымовом канале определяют следующие параметры:
• температуру продуктов сгорания;
• содержание кислорода O
• содержание окиси углерода CO.
Температуру сгораемого воздуха можно измерить на розетке, имеющейся на контуре
Раздел УСТАНОВЩИК (ru)
воздуховода (B), вставив измерительный датчик примерно на 9 см (C).
Для включения функции “ ТРУБОЧИСТ” см. главу 12.3.
или, наоборот, двуокиси углерода CO2;
2
1
7225068.01 (1-08/15) 20
Page 21
19. ЗАМЕНА ПЛАВКОГО ТЕРМОПРЕДОХРАНИТЕЛЯ ТЕПЛООБМЕННИКА
Термопредохранитель расположен в задней части теплообменника, как показано на рисунке, и соединен последовательно
с предохранительным термостатом. Предназначен для защиты теплообменника от перегрева в случае повреждения
изоляции. При срабатывании данного устройства на дисплее отображается неисправность E110. Если причиной
срабатывания является повреждение изоляции, необходимо демонтировать теплообменник и заменить изоляцию и
термопредохранитель.
Раздел УСТАНОВЩИК (ru)
21
7225068.01 (1-08/15)
Page 22
20. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: LUNA DUO-TEC MP 1.90 1.99 1.110
Категория
Тип газа - G20 - G31
Макс. потребляемая тепловая мощность кВт 87,4 95,1 104,9
Мин. потребляемая тепловая мощность (G20) кВт 9,7 11,7 11,7
Мин. потребляемая тепловая мощность (G31) кВт 12,5 11,7 11,7
Макс. полезная тепловая мощность при 80/60 °C кВт 85,0 92,4 102,0
Макс. полезная тепловая мощность при 50/30 °C кВт 91,8 99,8 110,2
Мин. полезная тепловая мощность при 80/60 °C (G20) кВт 9,4 11,4 11,4
Мин. полезная тепловая мощность при 80/60 °C (G31) кВт 12,2 11,4 11,4
Мин. полезная тепловая мощность при 50/30 °C (G20) кВт 10,2 12,3 12,3
Мин. полезная тепловая мощность при 50/30 °C (G31) кВт 13,1 12,3 12,3
Номинальный КПД 80/60 °C % 97,3 97,2 97,2
Номинальный КПД 50/30 °C % 105,5 105,1 105,1
КПД 30% Pn 40/30 °C % 107,5 107,4 107,4
Макс. давление воды отопительного контура бар 4
Мин. давление воды отопительного контура бар 0,5
Объем контура котла (объем воды) л 9 10 10
Диапазон температуры контура отопления °C 25÷80
Тип дымохода - C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23
Диаметр коаксиального дымохода мм 110/160
Диаметр раздельного дымохода мм 110/110
Макс. расход дымовых газов (G20) кг/с 0,040 0,043 0,047
Мин. расход дымовых газов (G20) кг/с 0,005 0,005 0,005
Макс.температура дымов °C 70
Класс Nox 5 (EN 15502-1) мг/кВт*ч 39,5 24,7 24,7
Входное давление природного газа 2H мбар 20
Входное давление сжиженного газа (пропана) 3Р мбар 37
Напряжение электропитания В 230
Частота электрической сети Гц 50
Номинальная электрическая мощность Вт 275 280 320
Вес нетто кг 83 93 93
Размеры - высота мм 952
- ширина мм 600
- глубина мм 584
Степень защиты от влаги (EN 60529) - IPX5D
Уровень шума на расстоянии 1 м дБ(А) < 50
II2H3P
Раздел УСТАНОВЩИК (ru)
РАСХОД ГАЗА ПРИ РАБОТЕ Qmax и Qmin
3
Qmax (G20) - 2H м
Qmin (G20) - 2H м3/ч 1,03 1,24 1,24
Qmax (G31) - 3P кг/ч 6,79 7,39 8,15
Qmin (G31) - 3P кг/ч 0,97 0,91 0,91
/ч 9,25 10,06 11,10
7225068.01 (1-08/15) 22
Page 23
23 7225068.01 (1-08/15)
Page 24
20
19
SECTION A
7225068.01 (1-08/15) 24
Page 25
ru
Вентилятор
1
Коллектор газовоздушной смеси
2
Первичный теплообменник
3
Коаксиальный патрубок выброса дымов
4
Датчик температуры отходящих газов
5
Автоматический воздухоотводчик
6
Электрод розжига
7
Датчик температуры отопления (подача и возврат)
8
Предохранительный термостат (слишком высокая температура)
9
Электрод детектор пламени
10
Блок розжига
11
Устройство Вентури
12
Насос
13
Гидравлический предохранительный клапан
14
Кран слива воды из котла
15
Манометр
16
Датчик гидравлического давления
17
Газовый клапан
18
Термопредохранитель
19
Термостат на фланце теплообменника
20
Соединение сифона слива конденсата
A
Вход газа
B
Подача системы отопления
C
Возврат системы отопления
D
SECTION A
25
7225068.01 (1-08/15)
Page 26
SECTION B
13
R
N
B
NM
Y
P
G/V
G/V
G/V
M
C
C
M
X60
X42X41X40
15
X30X21X20
VV
N
V
M
C
X23
X70
1
C
N
CCR
N
R
R
V
G/V
G/V
G/V
G/V
15
b
a
G/V
G/V
17
16
G/V
14
G/V
X1 X2
MCMCCC
CM
R
X22
X50
N
VN
X10 X11X12 X14
C
N
M
M
C
C
G/V
M
C
C
C
C
C
C
M
G/V
C
CR_0336
G/V
23
22
18
G/V
G/V G/V
19
M
N
V
C
N
R
C
C
123
V
N
MNP
B
R
3
2
1
Y
6
5
4
V
M2
9
8
7
10
8
12
R
N
N
C
9
11
10
7
6
V
N
546
21
R
R
V
C
M3
7
20
C
G/V
M
N
4
2
1
C
3
M
M1
L
N
1
2
5
7225068.01 (1-08/15) 26
Page 27
ru
Предохранители
1
Электропитание 230 В
2
Комнатный термостат (ТА)
3
Датчик температуры подачи отопления
4
Датчик температуры возврата отопления
5
Датчик давления
6
Датчик температуры отходящих газов
7
Датчик бойлера горячей воды
8
Вспомогательный датчик 1
9
Вспомогательный датчик 2
10
Уличный датчик температуры
11
Пульт дистанционного управления
12
Насос
13
Электрод детектор пламени
14
Электрод розжига
15
Блок розжига
16
Газовый клапан
17
Предохранительный термостат
18
Вентилятор
19
Насос отопительного контура
20
Насос бойлера горячей воды
21
Термопредохранитель
22
Термостат на фланце теплообменника
23
Голубой
C
Коричневый
M
Черный
N
Красный
R
Желтый/зеленый
G/V
Зеленый
В
Белый
B
Серый
G
Желтый
Y
Фиолетовый
P
SECTION B
27
7225068.01 (1-08/15)
Page 28
SECTION C
7225068.01 (1-08/15) 28
Page 29
SECTION C
G 1 1/2"G 1"
CR_0775
4
2
223
95
198100100100102
29
7225068.01 (1-08/15)
Page 30
SECTION D
25 mm
7225068.01 (1-08/15) 30
Page 31
A B
C D
E F
G
H
Lmax = 10 m - Ø 110/160 mm
Lmax = 9 m - Ø 110/160 mm
Lmax = 10 m - Ø 110/160 mm
Lmax = 8 m - Ø 110/160 mm
Lmax = 9 m - Ø 110/160 mm
SECTION D
(L1+L2) max = 27 m - Ø 110 mm
I
L1 max = 7 m
31
7225068.01 (1-08/15)
Page 32
8
Q (l/h)
H (mH
O)
Q (l/h)
MP 90 MP 110
7
6
5
2
4
3
2
1
0
0
4
8
1
1
2
2
2
3
3
4
00
00
200
600
000
400
800
200
600
000
4
400
O)
H (mH
8
7
6
5
2
4
3
2
1
0
0
4
8
1
1
2
2
2
3
3
4
4
00
00
200
600
000
400
800
200
600
000
400
4
800
SECTION E
QAC34
7225068.01 (1-08/15) 32
Page 33
AGU 2.550
CR_0349
CR_0349
AVS 75
SECTION G
SECTION F
33
7225068.01 (1-08/15)
Page 34
SECTION F
SECTION G
Tmax = 50 °C
CG_2482
7225068.01 (1-08/15) 34
Page 35
ИЗМЕНЕННЫЕ ПАРАМЕТРЫ
№ ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
35 7225068.01 (1-08/15)
Page 36
7225068.01 (1-08/15)
36061 Bassano del Grappa (VI) - ITALIA
Via Trozzetti, 20
Servizio clienti: tel. 0424-517800 – Telefax 0424-38089
www.baxi.it
Loading...
