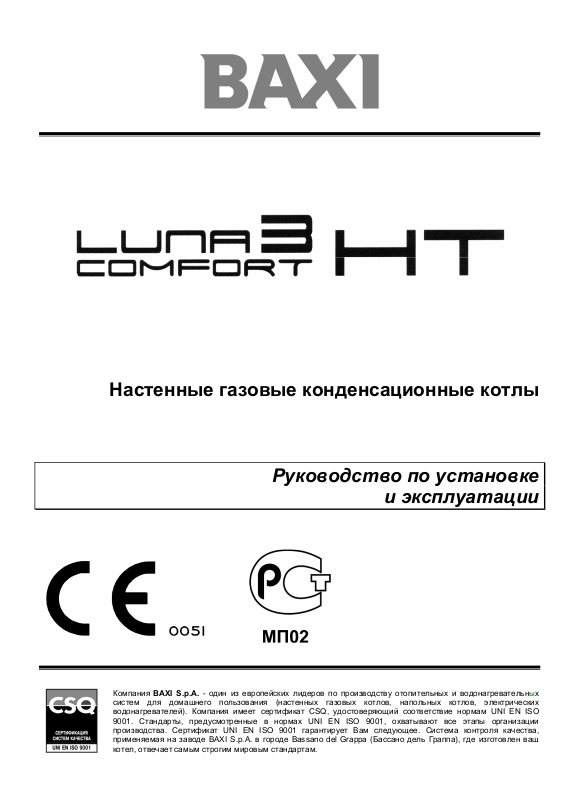

BAXI LUNA-3 COMFORT HT User Manual [ru]

Настенные газовые конденсационные котлы

Руководство по установке

и эксплуатации

Компания BAXI S.p.A. - один из европейских лидеров по производству отопительных и водонагревательных
систем для домашнего пользования (настенных газовых котлов, напольных котлов, электрических
водонагревателей). Компания имеет сертификат CSQ, удостоверяющий соответствие нормам UNI EN ISO

9001. Стандарты, предусмотренные в нормах UNI EN ISO 9001, охватывают все этапы организации
производства. Сертификат UNI EN ISO 9001 гарантирует Вам следующее. Система контроля качества,
применяемая на заводе BAXI S.p.A. в городе
котел, отвечает самым строгим мировым стандартам.

Bassano del Grappa (Бассано дель Граппа), где изготовлен ваш

Уважаемый покупатель!

Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям.
Приобретение одного из изделий BAXI отвечает вашим ожиданиям: хорошая работа, простота и
легкость пользования.

Сохраните это руководство, и пользуйтесь им в случае возникновения какой-либо проблемы. В
данном руководстве Вы найдете полезные сведения, которые помогут Вам правильно и эффективно
использовать

Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они
представляют собой потенциальный источник опасности.

Хотя это руководство мы готовили с большой тщательностью, в нем могут быть некоторые
неточности. Если Вы их заметите, просим вас сообщить о них, чтобы в будущем мы
исправить данные неточности.

Ваше изделие.

могли бы

На котлах BAXI нанесена маркировка СЕ. Котлы соответствуют требованиям,
изложенным в следующих нормативах:

- Газовый норматив 90/396/CEE

- Норматив по производительности 92/42/СЕЕ

- Норматив по электромагнитной совместимости 89/336/СЕЕ

- Норматив по низким напряжениям 73/23/СЕЕ

Компания BAXI S.p.A., постоянно работая над усовершенствованием предлагаемой продукции, оставляет за собой право без
предварительного уведомления вносить необходимые технические изменения в свою продукцию. Настоящее руководство
поставляется в качестве информативной поддержки и не может считаться контрактом в отношении третьих лиц.

BAXI S.p.A.

36061 Bassano del Grappa (VI) Italia
Via Trozzetti, 20
Tel. [phone]
Telefax 0424 38089

Компания «БАКСИ»
Представительство в России
Тел./факс [phone]

E-mail: [e-mail]
Сайт: www.baxi.ru

Luna 3 Comfort HT содержание

.

.

…

…

…

…

…

.

.

.

…

…

.

…

СОДЕРЖАНИЕ

Руководство для пользователя

1. Подготовка к установке…………………………………………………………………………………. 4

2. Подготовка к первому пуску…………………………………………………………………………….. 4

3. Пуск котла………………………………………………………………………………………………….. 5

3.1

Значение символа

3.2 Описание кнопки (Лето – Зима – Только отопление – Выключено)……………………………………………………….

3.3 Описание кнопки (автоматический режим - ручной режим - выключено)………………………………………………

3.4 Регулирование комнатной температуры и температуры горячей санитарной воды………………………………………

3.5 Программирование (PROG)…………………………………………………………………………………………………………

3.6 Почасовая программа работы котла на систему отопления…………………………………………………………………..

3.7 Почасовая программа работы котла на систему ГВС (только для котлов с внешним бойлером)………………………

4. Специальные функции…………………………………………………………………………………

4.1 Функция эконом - комфорт ……………………………………………………………………………………………………

4.2 Функция душ (shower)…………………………………………………………………………………………………………………

4.3 Изменение значения температуры для функций, связанных с кнопкой ………………………………………………

4.4

Функции, запрограммированные по времени (кнопка

5. Заполнение системы ……………...……………………………………………………………………. 12

6. Выключение котла………………………………………………………………………………………

7. Перевод котла на другой тип газа……………………………………………………………………

8. Выключение на длительный период. Защита от замерзания…………………………………….. 13

9. Система безопасности: индикаторы и срабатывание……………………………………………… 14

10. Указания по уходу…..……………………………………………………………………………………. 15

Руководство для технического персонала

…………………………………………………………………………………………………………………..

)……………………………………………………………………..

стр

6
6
6
7
7
7
9
10
10
11
11
11

13
13

11. Общие сведения………………………………………………………………………………………….. 16

12. Проверки перед установкой котла……………………………………………………………………

13. Установка котла…………………………………………………………………………………………

14. Комплект поставки……………………………………………………………………………………….. 19

15. Установка дымохода и воздуховода ………………………………………………………………….

16. Подключение к электропитанию……………………………………………………………………….. 24

17. Присоединение климатического регулятора AVS 77……………………………………………….

17.1

Установка климатического регулятора на передней панели котла

17.2

Установка климатического регулятора на стене

17.3

Подсоединение комнатного термостата

………………………………………………..………………. 26

………………………………………………………..……………….26

……………………………………………….25

18. Присоединение датчика уличной температуры…………………………………………………….. 26

19. Присоединение внешнего бойлера…………………………………………………………………… 28

20. Электрическое присоединение зонального оборудования…………….…………………………. 29

21. Установка параметров электронной платы с помощью климатического регулятора AVS 77 30

22. Перевод котла на другой тип газа и настройки давления…………………………………………

23. Устройства регулирования и предохранительные устройства…………………………………... 34

24. Расположение электрода зажигания и электрода-датчика пламени…………………………… 35

25. Контроль отходящих газов……………………………………………………………………………... 35

26. Характеристики расход/напор………………………………………………………………………….. 36

27. Демонтаж вторичного теплообменника ……………………………………….................................. 37

28. Чистка фильтра холодной воды……………………………………………………………………….. 37

29. Ежегодное техническое обслуживание………………………………………………………………

30. Вывод параметров электронной платы на дисплей котла………………………………………… 38

31. Функциональные схемы…………………………………………………………………………………. 40

32. Схемы электрических соединений……………………………………………………………………

33. Выписка из норм и правил EC для газовых котлов…………………………………………………

34. Технические данные……………………………………………………………………………………

16
17

20

25

31

37

42
44
46

3 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

Руководство для пользователя

1. Подготовка к установке

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается
к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью.
Котел должен устанавливаться квалифицированным специалистом.
До установки котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа
заводской табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних
продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания
нескольких устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью
очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов
сгорания, создав тем самым опасную ситуацию.

г) Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного
функционирования, необходимо применять следующие меры предосторожности:

1. Контур ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим
нормативам.

1.2 тщательно промыть оборудование после его установки и перед началом эксплуатации.

2. Контур отопления

2.1 новое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать
возможные отложения или загрязнения (кусочки обшивки,
в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать
концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из
пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования).
При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

2.1 эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и
FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго
следовать указаниям
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(перегрев, шумность горелки и т.п.)

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

инструкций по их применению.

спайки, и т.п.), используя для этого вещества, имеющиеся

. Данная информация приведена на упаковке и на

на 1 литр воды) следует установить

3

2. Подготовка к первому пуску

Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в
следующем:
а) Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и
газоснабжения.
б) Установка произведена в соответствии с действующими нормативами
в) Аппарат правильно подключен к электропитанию и заземлению
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя
первым пуском снимите с котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во
время мытья и чистки поверхностей не используйте жесткие инструменты или абразивные моющие средства.

4 газовые настенные котлы

теряет свою силу. Перед

Luna 3 Comfort HT руководство для пользователя

рогра

запрогра

устано

3. Пуск котла

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация
должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска.
Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в
авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в
торгующей организации.

Во время первого подключения котла к электросети, или после длительного периода, когда отсутствовало
электропитание котла, на дисплее появляется надпись «CLOW», которая означает, что происходит зарядка
аккумуляторной батареи климатического регулятора AVS 77. Зарядка длится около 5 минут, и в это время
отключена
Можно выполнять все регулировки, относящиеся к температуре, но нельзя изменять значения параметров до тех
пор, пока не исчезнет с дисплея данная надпись.
Полная зарядка аккумуляторной батареи длится около 12 часов после подключения котла к электросети.

Для правильного зажигания горелки нужно:

• подключить котел к электросети

• открыть газовый кран

• нажать кнопку съемной цифровой панели, чтобы установить режим работы котла (см. параграф 3.2).

Внимание: при установке режима работы ЛЕТО ( ) котел работает только на производство горячей
санитарной воды.

• установить необходимые значения температуры в системах отопления и ГВС, действуя кнопками +/- (см.

функция ПРОГРАММИРОВАНИЯ параметров.

параграф 3.3).

Кнопка информации и

п

ммирования

Установка функций

ммированных по времени

Регулирование

температуры горячей

Установка режимов Лето –
Зима - Только отопление -

Работа в системе ГВС Работа в системе отопления

Работает функция очистки дымохода

Рис.1

и настройки газового клапана

Функции, запрограммированные

«каникулы» - параграф 4.4)

Режим работы «экономичный»

(более низкая температура в

(сервис-функции)

по времени (программа

Режим работы «комфорт»

системе отопления)

Кнопка установки режимов

Время/вывод

информации

Гистограмма времени

работы и выключения

котла в течение дня

Дни недели

Регулирование
температуры в

Кнопка подтверждения

Установка режима работы системы

отопления: ручной режим/

Автоматический режим

Активна функция,
запрограммированная по времени

Уровень модуляции пламени
(мощность котла)

Ручной режим
Горелка работает

Выключено (состояние
ожидания -

параграф 3.2)

вки

5 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

3.1. Значение символа .

Во время работы котла, в зависимости от степени
модуляции пламени, на дисплее панели управления
могут быть показаны 4 различных уровня мощности
котла (см. рис.2)

Рис.2

3.2 Описание кнопки .

Нажимая эту кнопку, можно установить следующие режимы работы котла:

• ЛЕТО

• ВЫКЛЮЧЕНО

• ЗИМА

• ТОЛЬКО ОТОПЛЕНИЕ

• ЛЕТО + ОХЛАЖДЕНИЕ (устанавливается отдельно - см. параграф 31)

• ОХЛАЖДЕНИЕ (устанавливается отдельно - см. параграф 31)

При работе котла в режиме ЛЕТО на дисплее появляется символ
горячей воды (функция «защита от замерзания» остается активна).

При режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа
только функция «защита от замерзания».

При работе котла в режиме ЗИМА на дисплее появляются символы
на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ
систему отопления (функция «защита от замерзания» активна).

.

. Котел работает только на приготовление

. Котел не работает, остается активна

. Котел работает как на отопление, так и

. Котел работает только на

3.3 Описание кнопки (автоматический режим - ручной режим ­выключено)

С помощью данной кнопки устанавливают один из режимов работы котла на систему отопления:
АВТОМАТИЧЕСКИЙ РЕЖИМ - РУЧНОЙ РЕЖИМ - ВЫКЛЮЧЕНО.

АВТОМАТИЧЕСКИЙ РЕЖИМ (на дисплее символ
Эта функция включает суточную программу работы котла на систему отопления. Температура воды на подаче в
систему отопления в течение дня зависит от установленной программы (комфортная температура в помещении

» или пониженная комнатная температура « »). Для установки суточной программы работы котла смотри

«
параграф 3.6.

РУЧНОЙ РЕЖИМ (на дисплее символ
Эта функция отключает суточную программу работы котла на систему отопления. Температура воды на подаче в

систему отопления зависит от значения температуры в помещении, установленного с помощью кнопок +/-

ВЫКЛЮЧЕНО (на дисплее символ
Установив климатический регулятор на «OFF» на дисплее появляется символ

систему отопления (функция «защита от замерзания» остается активна)

)

)

)

.

и прекращается работа котла на

6 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

3.4 Регулирование комнатной температуры и температуры горячей

санитарной воды.

Регулирование температуры в помещении (
помощью кнопок +/- (см. рис.1).

Наличие пламени на горелке показано на дисплее символом (

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется символ и температура в помещении
(°С).

Во время регулирования температуры в помещении вручную на дисплее появляется надпись «tАМВ».

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется символ
Во время регулирования температуры горячей санитарной воды вручную на дисплее появляется надпись «HW SP».

ВНИМАНИЕ: при подсоединенном бойлере во время работы котла на систему ГВС, на дисплее появляется
символ

и температура в помещении (°С).

) и температуры горячей санитарной воды ( ) осуществляется с

) как описано в параграфе 3.1.

и температура в помещении.

3.4.1. Климатический регулятор установлен на котле.

Когда климатический регулятор установлен на котле, кнопки +/- регулируют значение температуры воды на
подаче в систему отопления.

3.5 Программирование (PROG)

УСТАНОВКА ДАТЫ - ВРЕМЕНИ

Нажать кнопку IP: на дисплее появится надпись PROG и часы на дисплее начнут мигать.

Внимание: если не будут нажаты кнопки, функция автоматически завершится через 1 мин.

• действуя кнопками +/- установить часы;

• нажать кнопку ОК;

• действуя кнопками +/- установить минуты;

• нажать кнопку ОК;

• действуя кнопками +/- установить день недели «Day» (1…7 соответствуют Понедельнику…Воскресенью)

Нажать кнопку IP чтобы выйти из функции установки ДАТЫ - ВРЕМЕНИ.

3.6 Почасовая программа работы котла на систему отопления.

Активировать функцию почасового программирования работы котла на систему отопления, нажав кнопку
дисплее климатического регулятора появится символ ).

Почасовое программирование дает возможность установить автоматическую работу котла на систему отопления в
определенное время и определенные дни недели.
Программирование работы котла возможно как на отдельные дни, так и на несколько дней подряд.

3.6.1. Программирование на отдельные дни.

Для каждого выбранного дня имеется 4 программируемых периода работы котла (4 периода включения и
прекращения
следующей таблице.

работы котла на систему отопления, могут различаться в течение недели), как приведено в

(на

7 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

Д

On 1 Of 1 On 2 Of 2 On 3 Of 3 On 4 Of 4

MONDY DAY 1

TUEDI DAY 2

WEDDY DAY 3

THUDY DAY 4

FRIDY DAY 5

SATDY DAY 6

SUNDY DAY 7

(понедельник)

(вторник)

(среда)

(четверг)

(пятница)

(суббота)

(воскресенье)

06:00

Для того чтобы установить программируемый период,
действовать следующим образом:

1) Нажать кнопку IP и следом за ней кнопку

;

2) выбрать день недели (1…7), нажав несколько раз
кнопки +/-

;

3) нажать кнопку ОК;

4) на дисплее появится надпись on 1 и замигают четыре

цифры на часах дисплея, как показано на следующем
рисунке;

5) действуя кнопками +/-

установить время включения

котла;

6) нажать кнопку ОК;

7) на дисплее появится надпись of 1 и замигают четыре

цифры на часах дисплея;

8) действуя кнопками +/- установить время прекращения

работы котла;

9) нажать кнопку ОК;

10) повторить операции, указанные в пунктах 4 - 9 для

следующих 3-х программируемых периодов;

11) нажать кнопку IP для выхода из данной функции.

Программирование работы

СИСТЕМЫ ОТОПЛЕНИЯ

ЗНАЧЕНИЯ, УСТАНОВЛЕННЫЕ НА ЗАВОДЕ

08:00

11:00

13:00

17:00

23:00

ень недели -

ПОНЕДЕЛЬНИК

24:00

24:00

ПРОГРАММИРУЕМЫЙ ПЕРИОД

09:00 - 12:00

Внимание: если время включения on совпадает со временем прекращения работы котла of, данный
программируемый период аннулируется и программа переходит к следующему периоду работы. (Пример: on 1

=09:00 - of 1 =09:00 программа «перепрыгивает» 1 программируемый период работы, продолжая с on 2..)

8 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

3.6.2. Программирование на определенную группу дней.

Данная функция дает возможность запрограммировать 4 периода включения и прекращения работы котла на
систему отопления в течение суток на определенную группу дней или целую неделю (см. следующую таблицу).

Для того чтобы установить программируемый период, необходимо действовать следующим образом:

1) Нажать кнопку IP и следом за ней кнопку ;

2) выбрать ГРУППУ дней, нажав несколько раз кнопки +/- ;

3) нажать кнопку ОК;

4) повторить операции, описанные в пунктах 4 - 10 параграфа 3.6.1.

Сводная таблица программируемых групп дней

Группа MO-FR «MO-FR»

Группа SA-SU «SA-SU»

DAY

DAY

1 2 3 4 5

6 7

с понедельника до

пятницы

суббота и воскресенье 07:00 - 23:00

Значения, установленные

на заводе

как в таблице параграфа 3.6.1.

Группа MO-SA «MO-SA»

Группа MO-SU «MO-SU»

DAY

1 2 3 4 5 6

DAY

1 2 3 4 5 6 7

с понедельника до

субботы

все дни недели как в таблице параграфа 3.6.1.

как в таблице параграфа 3.6.1.

3.7 Почасовая программа работы котла на систему ГВС

(только для котлов с внешним бойлером).

Данная функция дает возможность запрограммировать на неделю 4 периода включения и прекращения работы
котла на систему ГВС в течение суток (программируемые периоды одинаковы во все дни недели).

Для того чтобы установить программируемый период
работы котла на систему ГВС, необходимо
действовать следующим образом:

1) Нажать кнопку IP и следом за ней кнопку

чтобы войти в функцию программирования
(системы отопления и ГВС);

2) выбрать программу работу системы ГВС «HW

PR», нажав несколько раз кнопки +/-

3) нажать кнопку ОК;

4) установить программируемые периоды, в течение

которых котел работает на систему ГВС, для
этого повторить операции, описанные в пунктах 4

- 10 параграфа 3.6.1. (заводское значение 06:00 -
23:00).

ВАЖНО: для активирования функции программирования на неделю необходимо, чтобы квалифицированный
специалист установил параметр «HW PR» = 2, как описано в параграфе 30.

;

,

9 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

р

Д

Д

Программирование

аботы СИСТЕМЫ ГВС

ень недели -

ПОНЕ

ЕЛЬНИК

ПРОГРАММИРУЕМЫЙ ПЕРИОД

09:00 - 12:00

3.7.1. Функция предварительного нагрева.

(только для двухконтурных котлов).

Функция предварительного нагрева обеспечивает более высокий комфорт при пользовании горячей санитарной
водой в течение часа после запроса на работу в системе ГВС. В течение этого периода первичный контур котла
поддерживает температуру в зависимости от значения, установленного для температуры горячей бытовой воды.

ПРИМЕЧАНИЕ ДЛЯ УСТАНОВЩИКА:

относящийся к гидравлической системе, 651 = 4 (см. параграф 19).

Для изменения функции предварительного нагрева действовать следующим образом:

HW PR = 0 - функция предварительного нагрева отключена;
HW PR = 1 - функция предварительного нагрева включена;
HW PR = 2 - включена функция предварительного нагрева с почасовой программой работы котла на систему ГВС

как показано в параграфе 3.7.

для активирования данной функции необходимо установить параметр,

4. Специальные функции.

4.1 Функция эконом - комфорт .

Данная функция позволяет установить два различных значения температуры в помещении: ECONOMY/COMFORT.
Рекомендуем установить для режима ECONOMY более низкое значение температуры, чем для режима COMFORT.

Нажмите кнопку

• надпись «ECONM» означает, что установлена более низкая температура в помещении: на дисплее появляется
символ ;

• надпись «COMFR» означает, что установлена более высокая, комфортная температура в помещении: на
дисплее появляется символ .

Временно изменить значение температуры в помещении можно с помощью кнопок +/-
Данная функция может осуществляться в ручном или автоматическом режимах:

АВТОМАТИЧЕСКИЙ РЕЖИМ (на дисплее символ

Установленная температура в помещении зависит от почасовой программы работы котла на систему отопления (см.
параграф 3.6). Во время программируемого периода температура в помещении соответствует значению

«COMFORT», между программируемыми периодами температура в помещении - «ECONOMY». Нажимая кнопку

можно временно изменить значение температуры в помещении (от COMFORT к ECONOMY и наоборот) до

следующей смены программируемого периода.

РУЧНОЙ РЕЖИМ (на дисплее символ

Нажать кнопку и перевести котел в ручной режим управления.
Нажимая кнопку
наоборот) до следующего нажатия на данную кнопку.

, чтобы установить необходимое значение температуры в помещении:

или следуя параграфу 4.3.

)

)

можно временно изменить значение температуры в помещении (от COMFORT к ECONOMY и

10 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

4.2 Функция душ (shower).

Функция «душ» обеспечивает больший комфорт при использовании горячей санитарной воды, например, во время
пользования душем. Данная функция позволяет осуществлять отбор горячей санитарной воды с более низкой
температурой по отношению к установленному значению.
Для изменения максимального значения температуры, соответствующего функции «душ», следуйте указаниям
параграфа 4.3.

Данная функция может быть активирована в ручном

• нажать одну из двух кнопок +/- и затем кнопку (на дисплее появится надпись HWSS и следом за ней
SHOWR);

• нажать кнопку ОК, в это время на дисплее мигает значение температуры на подаче и символ

• длительность данной функции 60 минут (в это время на дисплее мигает символ

периода времени температура горячей санитарной воды возвращается к значению, установленному ранее
(символ

Примечание: для выхода из данной функции до окончания 60 минут необходимо:

• нажать одну из двух кнопок +/- и затем кнопку ;

• на дисплее появится надпись HWSS и затем надпись OFF.

на дисплее не мигает).

режиме следующим образом:

;

). По окончании этого

4.3 Изменение значения температуры для функций, связанных с

кнопкой

Для изменения значения температуры действовать следующим образом:

• Нажать кнопку IP чтобы войти в функции программирования PROG;

• действуя кнопкой

Функция На дисплее Описание функции

COMFR

ECONM

NOFRS

SHOWR

• изменить значение выбранной функции, нажимая кнопки +/-

• для выхода из функции программирования нажать кнопку IP.

.

, пройти по списку изменяемых функций, как показано в нижеследующей таблице:

Мигает значение установленной
температуры (значение,
установленное на заводе = 20°С)

Мигает значение установленной
температуры (значение,
установленное на заводе = 18°С)

Мигает значение установленной
температуры (значение,
установленное на заводе = 5°С)

Мигает значение установленной
температуры (значение,
установленное на заводе = 40°С)

Работа котла на систему отопления при
комфортной температуре в помещении.

Работа котла на систему отопления при
пониженной температуре в помещении.

Работа котла на систему отопления в
соответствии с функцией защиты от замерзания.

Работа котла на систему ГВС при установленной
температуре.

;

4.4. Функции, запрограммированные по времени (кнопка ).

4.4.1 Временное выключение котла (программа «каникулы»).

С помощью данной функции временно, на некоторый период времени, отключается почасовая программа работы
котла (параграф 3.6). В этой фазе котел работает только на функцию «защита от замерзания», поддерживая
минимальное значение температуры в помещении (заводское значение = 5°С, для изменения см. параграф 4.3.
строка NOFRS).

Для активации данной функции действовать следующим образом:

• нажать

• нажать кнопку

кнопку чтобы войти в функцию «AUTO» (символ );

, на дисплее появится надпись ММ 60 и замигают символы .

11 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

На данном рисунке функция длится 60 минут

Действуйте кнопками +/- для регулирования длительности данной функции, интервал регулирования равен 10
минутам. Функция может длиться от 10 минут до 45 дней.

При нажатии кнопок +/-
в этом случае время исчисляется в часах. Интервал охватывает промежуток между 2 и 47 часами.

При нажатии кнопок +/-
в этом случае время исчисляется в днях. Интервал охватывает промежуток между 2 и 45 днями (интервал
регулирования равен 1 дню).

• Нажать кнопку ОК для включения данной функции и выхода из режима программирования.

ВНИМАНИЕ: после установки этой функции убедитесь, что не была случайно нажата

Действительно, нажав некоторые из кнопок климатического регулятора, можно ошибочно активировать функцию
ручного режима управления (на дисплее мигает символ

отключена. В этом случае необходимо повторить процедуру активации функции, как описано в начале этого
параграфа.

4.4.2 Временный ручной режим управления (PARTY)

Данная функция позволяет установить временное значение температуры в помещении. По окончании
установленного периода температура в помещении возвращается к установленному ранее значению.

Для активации данной

• нажать кнопку

• нажать кнопку

• установите длительность функции в соответствии с параграфом 4.4.1;

• для изменения значения температуры в помещении нажмите кнопку ОК (на дисплее появится надпись «АМВ») и

действуйте кнопками +/-

• нажать кнопку ОК для включения данной функции и выхода из режима программирования.

сверх значения 90 минут, на дисплее появится надпись НН 02:

сверх значения 47 часов, на дисплее появится надпись DD 02:

функции действовать следующим образом:

чтобы войти в функцию «MAN» (символ );

, на дисплее появится надпись ММ 60 и замигает символ ;

.

какая-либо другая кнопка.

) и функция «Временное выключение котла» будет

5. Заполнение системы

Важно! Регулярно проверяйте по манометру (поз.24 - рис.20-21), чтобы давление находилось в пределах от 1 до 1,5

бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже
нормы откройте кран заполнения (рис.3а или 3б).
Советуем открывать кран очень медленно для облегчения стравливания воздуха.

Если давление падает часто, пусть

ваш котел проверит квалифицированный специалист.

Котел оборудован гидравлическим прессостатом, который блокирует работу котла при недостатке воды

12 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

НТ 280 - НТ 330

НТ 1.120 - НТ 1.240 - НТ 1.280

Кран заполнения Сливной клапан

Рис.3а

Кран заполнения

Рис.3б

6. Выключение котла

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в
положении «OFF» котел выключается (см.параграф 3.2), но электрический контур котла остается под напряжением
и активизируется функция «защита от замерзания» (параграф 8).

7. Перевод котла на другой тип газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет
только квалифицированный специалист.

8. Выключение на длительный период. Защита от

замерзания

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и
вредным отложениям накипи внутри котла и теплообменников.
Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в
системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть
указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза
необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется
использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна
соответствовать температуре замерзания от -15 ˚С до -20 ˚С.
В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления
менее 5 °С включает горелку; горелка работает до достижения температуры 30 °С на подаче.
Данная функция работает, если:

• котел подключен электрически;

• в сети есть газ;

• давление в системе отопления соответствует установленным параметрам;

• котел не блокирован.

13 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

9. Система безопасности: индикаторы и срабатывание

На дисплее высвечивается два типа сигнализации системы безопасности: НЕИСПРАВНОСТЬ и БЛОКИРОВКА.

НЕИСПРАВНОСТЬ

При возникновении неисправности на дисплее мигает надпись <ERROR>.
Неисправность идентифицируется с помощью кода, который высвечивается на дисплее перед буквой Е и не может
быть устранена пользователем.
Обратитесь в обслуживающую организацию

БЛОКИРОВКА

При блокировке котла на дисплее мигает надпись
>>>ОК, которая каждые 2 секунды сменяется
надписью <ERROR>.
Неисправность идентифицируется с помощью кода,
который высвечивается на дисплее перед буквой Е.

Нажмите 2 раза кнопку ОК чтобы перезагрузить
электронную плату и перезапустить котел.
На дисплее появляется надпись <ERROR> и
следом за ней надпись >>>ОК.

Можно осуществить только 5 последовательных
попыток перезапуска котла (нажимая кнопку ОК),
затем на дисплее климатического регулятора
AVS 77 появится надпись «155Е».

В данном случае перезапустить котел можно с помощью кнопки RESET, расположенной на котле (см. Рис.4)

Внимание: Если на дисплее климатического регулятора появляется код неисправности, отличающийся от кодов,
приведенных в таблице, или неисправность появляется повторно, обратитесь в обслуживающую организацию.

Рис.4

Кнопка RESET

14 газовые настенные котлы

Luna 3 Comfort HT руководство для пользователя

Код

Описание неисправности Меры по устранению

неисправности

10Е

20Е

28Е

50Е

60Е

62Е

88Е

95Е

110Е

119Е

125Е

127Е

130Е

131Е

133Е

151Е

155Е

156Е

160Е

193Е

Неисправен датчик уличной температуры Обратиться в обслуживающую организацию

Неисправен датчик температуры (NTC)
контура отопления
Неисправен датчик тяги (NTC) Обратиться в обслуживающую организацию

Неисправен датчик температуры (NTC)
контура ГВС
Неисправен датчик комнатной температуры Обратиться в обслуживающую организацию

Устаревшая версия программного
обеспечения электронной платы
Ошибка в передаче данных между
электронной платой и климатическим
регулятором AVS 77
Неисправны внутренние часы климатического
регулятора AVS 77
Сработал предохранительный термостат
перегрева

Нет сигнала от гидравлического прессостата Проверьте, чтобы давление в системе соответствовало

Блокировка насоса или наличие воздуха в
оборудовании

Включение функции «антилегионелла» Сигнализация временна и пропадает по окончании

Сработал датчик тяги (NTC) Нажать 2 раза кнопку ОК, чтобы перезапустить котел

Отключено электропитание котла вследствие
неисправностей Е125 или Е130

Прервана подача газа Нажать 2 раза кнопку ОК, чтобы перезапустить котел

Ошибка внутри электронной платы Обратиться в обслуживающую организацию. Проверить

Превышено число последовательных попыток
перезапуска котла (более 5).
Напряжение в сети электропитания очень
низкое

Порог скорости вентилятора не достигнут Обратиться в обслуживающую организацию.

Наличие воздуха в системе Сигнализация неисправности времена. Перезапуск будет

Обратиться в обслуживающую организацию

Обратиться в обслуживающую организацию

Обратиться в обслуживающую организацию

Обратиться в обслуживающую организацию

Обратиться в обслуживающую организацию

Нажать 2 раза кнопку ОК, чтобы перезапустить котел
(рис.1). В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию

необходимым значениям (см. параграф 5). Если
неисправность остается, обратитесь в обслуживающую
организацию.
Нажать 2 раза кнопку ОК, чтобы перезапустить котел
(рис.1). В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию

работы данной функции

(рис.1). В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию
Нажать 2 раза кнопку ОК, чтобы перезапустить котел
(рис.1). В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию

(рис.1). В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию

расположение электродов зажигания (параграф 24).
Нажать кнопку RESET, расположенную на котле (рис.4)

Подождать, когда напряжение вернется к нормальным
значениям. Перезапуск будет осуществлен
автоматически.

осуществлен автоматически.

Все неисправности выводятся на экран в порядке важности. Если одновременно возникают несколько
неисправностей, то первым на экране появляется код наиболее серьезной неисправности. После устранения
причины первой неисправности, на дисплее появится код второй и т.д.
В случае повторного возникновения какой-либо неисправности, обратитесь в обслуживающую организацию.

10. Указания по уходу

Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить
квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную
работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися
моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от
параграф 6 "Выключение котла").

сети (см.

15 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

Руководство для технического персонала

11. Общие сведения

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту
проводить без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы
приведены в разделе "Руководство для пользователя".
Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться
только квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

• этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную,

двухтрубную или лучевую систему. Вы можете располагать секции в системе отопления обычным образом,
учитывая при этом данные из раздела "Характеристики расход/напор".

• части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку

источником потенциальной опасности

• первый пуск котла должен проводить квалифицированный специалист.

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация
должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска.
Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в
авторизованные сервисные
торгующей организации.

центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в

12. Проверки перед установкой котла

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается
к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью.
До установки котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на
заводской табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних
продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания
нескольких устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью
очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов
сгорания, создав тем самым опасную ситуацию.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования
необходимо применять следующие меры предосторожности:

1. Система ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим
нормативам.

1.2 система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

2. Система отопления

2.1 новое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать
возможные отложения или
в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать
концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из
пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования).
При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.

загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся

на 1 литр воды) следует установить

3

они являются

,

16 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

2.2 эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и
FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго
следовать указаниям инструкций по их применению
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(перегрев, шумность горелки и т.п.)

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

ВНИМАНИЕ: при подсоединении двухконтурного котла к оборудованию с солнечными панелями максимальная
температура горячей бытовой воды на выходе из котла не должна превышать:

• 60°С с ограничителем расхода

• 80°С без ограничителя расхода.

.

13. Установка котла

Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”)на трубе возврата из
системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки. Мы советуем
установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (поставляются по
требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Подсоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
Подсоедините сифон к стоку, обеспечивая постоянный уклон. Необходимо избегать горизонтальных участков.

17 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

р

MR: подача воды в систему отопления

G3/4''

US: подача бытовой воды в бойлер

G3/4''

GAS: подача газа G3/4''
ES: вход холодной воды от системы

водоснабжения G1/2''

RR: возврат воды из системы

отопления G3/4''

SC: слив конденсата

высота котла 780

ина котла 450

ши

точки подвеса котла

MR: подача воды в систему

отопления G3/4''

US: выход горячей бытовой воды

G1/2''

GAS: подача газа G3/4''

ES: вход холодной воды от

системы водоснабжения

RR: возврат воды из системы

отопления G3/4''

SC: слив конденсата

G1/2''

Рис.5

18 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

Рис.6

14. Комплект поставки.

• крепежный шаблон

• газовый кран (16)

• кран холодной воды с фильтром (17)

• кран на подаче в систему отопления (19) - поставляется отдельно

• кран на возврате из системы отопления (18) - поставляется отдельно

• уплотнительные прокладки

• телескопические муфты

• дюбели 8 мм и крючки

Рис. 7а

Рис. 7б

19 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

15. Установка дымохода и воздуховода

Ниже описываются аксессуары, поставляемые с котлом и обеспечивающие простую установку котла. Котел
специально спроектирован с возможностью подсоединения к коаксиальной системе труб забора воздуха – отвода
продуктов сгорания (с вертикальным и горизонтальным расположением труб). При помощи специального
раздвоителя отвод продуктов сгорания может осуществляться и по раздельным трубам.

Если используются аксессуары других фирм,
типа использования и потеря напора в них не превышала 100 Ра.

Обратите внимание при монтаже следующих дымоходов и
воздуховодов:

С

13, С33

С53 Наконечники дымоходов и воздуховодов нельзя

С63 Максимальная потеря напора в трубопроводах

С

, С

43

Наконечники дымоходов сдвоенных выпускных

трубопроводов должны быть размещены внутри
квадрата стороной в 50 см .Подробные указания
даны в инструкциях к отдельным аксессуарам.

размещать на противоположных стенах здания.

не должна превышать 100 Ра. Трубопроводы
должны быть сертифицированы для данного
типа применения при температурах выше 100
ºС. Наконечник дымохода должен быть
сертифицирован согласно соответствующим
нормам и правилам.
Дымоход или дымовая труба должны быть

83

пригодны для данного применения.

ВНИМАНИЕ: для безопасной работы котла необходимо,
чтобы трубы отвода продуктов сгорания были хорошо
зафиксированы на стенах с помощью специальных
кронштейнов.

…коаксиальный дымоход (концентрический).

Этот тип трубопровода позволяет отводить сгоревшие газы наружу
и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в
любом направлении, поскольку он может поворачиваться на 360°.
Кроме того, он может использоваться в качестве дополнительного в
сочетании с коаксиальной трубой или с 45° изгибом.

Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во
избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее
длины.

90° изгиб сокращает возможную полную длину трубы
45° изгиб сокращает возможную полную длину трубы на 0,5 м.

необходимо, чтобы они были сертифицированы для данного

Рис.8

коаксиальная
выходная муфта

на 1 м.

20 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

15.1 Варианты горизонтальной установки наконечника дымохода ø 60/100

L max = 10м

L max = 10м

L max = 9м

L max = 9м

15.2 Варианты установки при присоединении к общему дымоходу (LAS-система) ø 60/100

L max = 10м

15.3 Варианты вертикальной установки наконечника дымохода ø 60/100

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.

21 газовые настенные котлы

L max = 10м L max = 10м L max = 8м L max = 9м

Luna 3 Comfort HT руководство для технического персонала

… система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода.
Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового

переходник для отвода

продуктов сгорания

муфта забора воздуха

колпака.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться
на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной
трубой или с коленом 45°.

22 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

(

15.4 Варианты дымоотводящей системы по раздельным трубам с горизонтальными

наконечниками

Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на

каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.

L1 + L2)max = 80м

L max = 15м

Общая длина труб притока воздуха
не должна превышать 15 метров

15.5 Варианты дымоотводящей системы по раздельным трубам с вертикальными

наконечниками

Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

L max = 15м L max = 14м

23 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

16. Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с
заземлением. Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением
8мм.

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный
держатель предохранителя).

3x0.75 мм2 и максимальным диаметром

Рис.9

ВНИМАНИЕ: В случае когда аппарат напрямую подсоединен к оборудованию «теплые полы» должен быть

установлен предохранительный термостат перегрева.

16.1 Электрические присоединения к котлу.

Для того чтобы получить доступ к клеммным колодкам М1 и М2 поверните панель управления вниз и снимите две
предохранительные крышки.

Клеммы 1-2 Колодка М1: «ТА» подсоединение комнатного термостата.
Клеммы 1-2 Колодка М2: подсоединение климатического регулятора AVS 77. Не нужно соблюдать полярность

соединений.
Удалить перемычки между клеммами 1-2 «ТА» клеммной колодки М1.
Для правильной установки
Клеммы 3-4: подсоединения датчика уличной температуры фирмы SIEMENS модели QAС34 (заказывается
отдельно). Для правильной установки данного устройства изучите приложенную к нему инструкцию.
Клеммы 5-6: подключение датчика приоритета контура ГВС (заказывается отдельно). Данное устройство
предназначено для одноконтурных котлов с внешним бойлером.

Клемма 7: Свободная.
Клемма 8-9-10:

электропитание для зонального клапана (рис.14).

и программирования данного устройства изучите приложенную к нему инструкцию.

24 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

17. Установка климатического регулятора AVS 77.

Для присоединения климатического регулятора действовать следующим образом:

• открыть климатический регулятор (безвинтовое крепление);

• подсоединить два провода, идущих от клеммной колодки котла М2 (рис.11), как показано на рис.С.

Внимание: климатический регулятор - прибор низкого напряжения, его нельзя подсоединять к электросети
напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 16.1 и 32.

Климатический регулятор может быть установлен на передней панели котла или на стене.

Рис. В

Рис. А

Рис. С

17.1 Установка климатического регулятора на передней панели котла.

Для установки климатического регулятора внутри приборного
щитка передней панели котла (рис.10), необходимо
действовать следующим образом:

1. Отвинтить два винта a и b, которые фиксируют корпус
котла;

2. Приподнять слегка корпус и рукой выдавить наружу
крышку передней панели;

3. Провести 2 провода от климатического регулятора через
специальное отверстие на передней панели котла;

4. Подсоединить
котла как показано на Рис.11

5. Осторожно вставить панель управления внутрь
специального углубления на приборном щитке передней
панели котла;

6. Закрыть корпус котла, завинтить два винта, которые его
фиксируют.

УСТАНОВКА ПАРАМЕТРОВ

• установите параметр «AMBON» равным 0, как описано в параграфе 30;

• установите параметр 555.4 = 1, как описано в параграфе 21.

эти 2 провода к клеммной колодке М2

Рис.10

25 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

17.2 Установка климатического регулятора на стене.

Для установки климатического регулятора на стене необходимо действовать следующим образом:

1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;

2. открыть доступ к клеммной колодке М2 как показано на рис.11;

3. подсоединить два провода, идущих от климатического регулятора к клеммам 1 и 2;

4. подсоединить климатический регулятор, как показано на рис.

клеммная колодка М2

С параграфа 17.

Рис.11

ВАЖНО: по завершении установки климатического регулятора включите электропитание котла и проверьте работу

регулятора.

17.3 Подсоединение комнатного термостата.

• откройте доступ к клеммам подключения электропитания (рис.11),

•

подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);

•

включите электропитание котла.

18. Присоединение датчика уличной температуры

В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком (клеммы 3-4) и инструкцией, прилагаемой к датчику.

Клеммная колодка М2

Рис.12

26 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

раф

раф

При подсоединенном датчике уличной температуры
регулирование температуры на подаче в систему
отопления можно осуществлять двумя разными
способами.

• В случае, когда климатический регулятор

установлен на котле (параграф 17.1),
регулирование температуры на подаче в систему
отопления зависит от кривой K REG (график 1) и
от температуры (COMF) которую устанавливают

в ручном режиме с помощью кнопок

+/- .

• В случае, когда климатический регулятор

установлен на стене (параграф 17.2),
регулирование температуры на подаче в систему
отопления регулирование температуры на
подаче в систему отопления зависит от кривой K

REG (график 1), от коэффициента «KORR»
(учитывает влияние температуры в помещении -

параграф 30) и от температуры (ТАМВ) которую
устанавливают в ручном режиме с помощью

кнопок

+/- .

Функционирование зоны, управляемой климатическим регулятором AVS 77, не зависит от зоны или от зон,
контролируемых комнатными термостатами, которые подсоединены к котлу
Предусмотрены два различных способа функционирования зон НЕ управляемых климатическим регулятором AVS
77: без датчика уличной температуры (способ 1) и с датчиком уличной температуры (способ 2).

СПОСОБ 1 - без датчика уличной температуры.
Для того чтобы установить значение

температуры воды на подаче в систему отопления зон, не

контролируемых AVS 77 необходимо действовать следующим образом:

• установить значение температуры на подаче для зон, не контролируемых AVS 77, с помощью параметра
«CH2SF» (параграф 30).

Внимание: в случае одновременного запроса со стороны основной зоны, контролируемой устройством AVS 77, и со
стороны одной из вспомогательных зон температура на
установленным на устройстве AVS 77, и значением, задаваемым электронной платой котла.

СПОСОБ 2 - с датчиком уличной температуры.
Для того чтобы установить климатическую кривую Kt зон, не контролируемых AVS 77 необходимо
действовать следующим образом:

Выбор климатической кривой «Kt» осуществляется техническим специалистом с помощью климатического
регулятора AVS 77, изменяя параметр 532, как описано в параграфе
Регулирование температуры на подачу в систему отопления рассчитывается на основе установленного значения
параметра «СH2SR» (параграф 30).
На графике 2 показаны возможные кривые.

Климатические кривые «Kt» (электронной платы котла)

Кривые K REG
(климатического регулятора AVS 77)

График 1

Tm = температура воды на подаче в систему отопления
T.

= температура наружного воздуха

е

подаче будет максимальной величиной между значением,

21.

Г

ик 2

= температура воды на подаче в систему отопления

T

m

T.

= температура наружного воздуха

е

27 газовые настенные котлы

ик 3

Г

Luna 3 Comfort HT руководство для технического персонала

19. Присоединение внешнего бойлера

(для моделей HT 1.120 - НТ 1.240 - НТ 1.280)

К котлам моделей HT 1.120 - НТ 1.240 - НТ 1.280 может быть присоединен внешний бойлер, так как они уже
оснащены электрическим трехходовым клапаном.
При выполнении гидравлического присоединения руководствуйтесь гидравлической схемой, приведенной на рис.13.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2,
предварительно удалив электрическое сопротивление (рис.13).
Чувствительный
бойлера.
Температура горячей бытовой воды устанавливается с панели управления котла с помощью кнопок +/-

Условные обозначения

UB – бойлер
UR – система центрального отопления
V3V –трехходовый клапан

M2 – клеммная колодка
SB – датчик приоритета для контура ГВС
MR – вход в систему отопления
MB – вход в систему ГВС
RR – возврат из систем отопления / ГВС
RB – съемный резистор

элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри

отдельно)

(заказывается

(рис.1).

Рис. 13

ВНИМАНИЕ: функция «антилегионелла» активна (значение, установленное на заводе – «ON»(включено), смотри

параграф 21 параметр 555.1)

28 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

20. Присоединение зонального оборудования

В котле предусмотрена возможность подсоединения зонального оборудования. Климатический регулятор AVS 77
может использоваться как комнатный термостат одной из зон, в то же время для контроля остальных зон могут
применяться обыкновенные комнатные термостаты (для присоединения к клеммной колодке см. параграф 16).
Схема присоединений показана на рис.14.
Температура в контуре отопления зоны, контролируемой устройством AVS 77, устанавливается автоматически
самим регулятором.

ЗОНА 1

(AVS 77)

ЗОНА 1,

ПАНЕЛЬ

УПРАВЛЕНИЯ

электро

клапан

зона 1

ЗОНА 2,

КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА 3,

КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА N,

КОМНАТНЫЙ

ТЕРМОСТАТ

Рис.14

29 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

20. Установка параметров электронной платы с помощью
климатического регулятора AVS 77.

Для установки параметров котла действовать следующим образом:

• нажимать не менее 3 сек кнопку IP;

• нажать и держать нажатой кнопку и затем нажать (см.

рис.15).
Когда функция активна, следом за версией программного
обеспечения электронной платы LMU34 на дисплее появится
надпись «ОF 725».

Изменение параметров:

• нажимать одновременно в течение 3 сек две кнопки +/- (вы

войдете в список параметров, на дисплее появится надпись ОF

504, которое сменится значением параметра);

• для просмотра параметров действовать кнопками +/- (см.

таблицу ниже);

• для изменения единичного параметра действовать кнопками +/-

;

• для запоминания измененного значения параметра и возврата в общий список параметров нажать ОК;

• нажать кнопку IP, чтобы выйти из функции программирования.

Параметр Описание параметров Значение параметра по

504
516
532 Наклон климатической кривой «kt» контура отопления
534
536

541
544
545

555.0

555.1

555.2

555.3

555.4 Установка климатического регулятора AVS 77

555.5…555.7
608
609
610

611
612

613

614

Максимальная температура на подаче в контур отопления (ºС) 80
Автоматическое переключение Лето-Зима 30

Коррекция температуры в помещении 0
Максимальная скорость (количество оборотов/мин – rpm) вентилятора в

контуре отопления (максимальная мощность в контуре отопления)
PWM (% )max в контуре отопления *
Время (сек) постциркуляции насоса 180
Минимальное время (сек) остановки горелки при работе на контур
отопления
Установка функции «чистка дымохода»:

1: установлена
2: не установлена

Установка функции «антилегионелла»:

1: установлена
2: не установлена

Установка прессостата или дифференциального гидравлического
прессостата
НЕ ИСПОЛЬЗУЕТСЯ -

1: температура на подаче в систему отопления контролируется AVS 77,

комнатный термостат, подсоединенный к котлу, управляет запросом
на тепло

2: температура на подаче в систему отопления и запрос на тепло

управляются независимо AVS 77 или комнатным термостатом,

подсоединенным к котлу.
НЕ ИСПОЛЬЗУЕТСЯ 0
Установка значения PWM (%): режим розжига *
Установка значения PWM (%): минимальная полезная мощность *
Установка значения PWM (%): максимальная полезная мощность (контур
ГВС)
Установка количества оборотов/мин (rpm): режим розжига *
Установка количества оборотов/мин (rpm): минимальная полезная
мощность
Установка количества оборотов/мин (rpm): максимальная полезная
мощность
Установка входных устройств ОТ (AVS 77) 0

Рис.15

умолчанию

15

*

180

0

1

0

0

*

*

*

30 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

641
677

651

* Данные параметры различаются в зависимости от модели котла. Для полного перечня параметров
смотри инструкции по сервис-функциям.

Установка времени поствентиляции (сек) 10
Регулировка мощности котла max (100%)- min (0%) во время настройки

газового клапана
Типология котла (установка контура ГВС)

1: аппарат работает только на отопление
2: аппарат работает на отопление и на ГВС
4: с предварительным нагревом

0

*

22. Порядок перевода котла на другой тип газа и настройки
давления

Для регулировки газового клапана активируйте параметр 677 как описано ниже в главе 22.1 и выполните
последовательно следующие операции:

1) регулировка максимальной мощности. Проверьте, чтобы содержание СО2, измеренное в дымоотводящем

патрубке при работе котла на максимальной мощности, соответствовало приведенному в Таб.1. В противном
случае поверните регулировочный винт (V), расположенный на газовом клапане, по часовой стрелке чтобы
уменьшить содержание СО2, и против часовой стрелки, чтобы увеличить его.

2) регулировка минимальной мощности. Проверьте, чтобы содержание СО2, измеренное в дымоотводящем

патрубке при работе котла на минимальной мощности, соответствовало приведенному в Таб.1. В противном
случае поверните регулировочный винт (К), расположенный на газовом клапане, по часовой стрелке чтобы
увеличить содержание СО2, и против часовой стрелки, чтобы уменьшить его.

Pi

точка измерения давления газа на подаче

Pout

P

Pl

V

K

ВАЖНО: В случае перевода котла на другой тип газа, с
природного на сжиженный (пропан), перед проведением
вышеописанной процедуры регулировки газового клапана,
необходимо осуществить следующие операции:

• Поверните регулировочный винт (V), расположенный на

• Установите с помощью

точка измерения давления газа на горелке

точка измерения давления для измерения
отклонения

вход сигнала от вентилятора.

регулировочный винт напора газа

регулировочный винт отклонений.

газовом клапане по часовой стрелки. Число поворотов
должно быть равно значению, приведенному в таб.3;

климатического регулятора AVS
77 параметры 608 и 611, относящиеся к мощности
зажигания. Порядок действий описан в гл. 21.
Задаваемые величины приведены в таб 3.

Рис. 16

16.1 Настройка газового клапана.

ПРИМЕЧАНИЕ: в случае, если система отопления состоит из одной зоны с низкой температурой («теплые полы»)
установить параметр «CHSL» = 45°, как описано в параграфе 30.

Войти в функцию программирования параметров электронной платы, как показано в параграфе 21.

• пролистать список параметров и выбрать параметр OF 555.0;

• Установить параметр OF 555.0 = 1, затем нажать кнопку ОК (функция будет активирована);

Для быстрой установки максимальной или минимальной мощности котла необходимо:

31 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

• Заново пролистать список параметров и выбрать параметр OF 677;

• установить параметр OF 677 = 100%, затем нажать кнопку ОК;

(котел быстро перейдет на максимальную мощность)

• установить параметр OF 677 = 0%, затем нажать кнопку ОК;
(котел быстро перейдет на минимальную мощность)

• отрегулировать газовый клапан, как описано в пп.1 и 2 параграфа 22.

Примечание:

автоматически. Для выхода из данной функции до истечения 15 мин, установить параметр OF 555.0 = 0 или отключить
котел от электросети.

Внимание: во время функции регулировки газового клапана трехходовой клапан переключен на систему отопления.
Если невозможно отрегулировать газовый клапан, так как котел выключается из-за срабатывания предохранительного
термостата, действовать следующим образом:

− выйти из функции регулировки;

− перейти на работу в системе ГВС при максимальном расходе воды;

− отрегулировать газовый клапан на максимальной мощности, как приведено в параграфе 22.

Для того чтобы отрегулировать газовый клапан на минимальной мощности, войдите в функцию регулировки газового
клапана, как описано выше.

функция регулировки газового клапана длится 15 мин, по истечении этого времени функция заканчивается

Таб.1 Содержание СО2 в отходящих газах

HT 330 - HT 1.280

Содержание СО2 при максимальной потребляемой
тепловой мощности, %
Содержание СО2 при минимальной потребляемой
тепловой мощности, %

Форсунка газовой горелки, мм 12,0 12,0

HT 1.240 - HT 280 G20 – 2H – 20 мбар

Содержание СО2 при максимальной потребляемой
тепловой мощности, %
Содержание СО2 при минимальной потребляемой
тепловой мощности, %

Форсунка газовой горелки, мм 7,5 7,5

HT 1.120 G20 – 2H – 20 мбар

Содержание СО2 при максимальной
потребляемой тепловой мощности, %
Содержание СО2 при минимальной потребляемой
тепловой мощности, %

Форсунка газовой горелки, мм 4,0 4,0

G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

8,7 10

8,4 9,8

(природный газ, номинальное

давление - 20 мбар)

8,7 10

8,4 9,5

(природный газ, номинальное

давление - 20 мбар)

8,7 ± 0,2 10 ± 0,2

8,4 ± 0,2 9,5 ± 0,2

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

32 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

Таб.2 Расход газа на максимальной и минимальной мощности

HT 330

Потребление газа при 15ºС 1013 мбар G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

Удельная теплотворная способность 34.02 МДж/м

3

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

46.3 МДж/кг
при максимальном давлении 3.59 м3/час 2.64 кг/час
при минимальном давлении 1.06 м3/час 0.78 кг/час

HT 280

Потребление газа при 15ºС 1013 мбар G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

Удельная теплотворная способность 34.02 МДж/м

3

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

46.3 МДж/кг
при максимальном давлении 3.06 м3/час 2.25 кг/час
при минимальном давлении 0.95 м3/час 0.70 кг/час

HT 1.280

Потребление газа при 15ºС 1013 мбар G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

Удельная теплотворная способность 34.02 МДж/м

3

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 мбар)

46.3 МДж/кг
при максимальном давлении 3.06 м3/час 2.25 кг/час
при минимальном давлении 1.06 м3/час 0.78 кг/час

HT 1.240

Потребление газа при 15ºС 1013 мбар G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

Удельная теплотворная способность 34.02 МДж/м

3

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 бар)

46.3 МДж/кг
при максимальном давлении 2.61 м3/час 1.92 кг/час
при минимальном давлении 0.74 м3/час 0.54 кг/час

HT 1.120

Потребление газа при 15ºС 1013 мбар G20 – 2H – 20 мбар

(природный газ, номинальное

давление - 20 мбар)

Удельная теплотворная способность 34.02 МДж/м

3

G31 – 3P-37 мбар

(пропан, номинальное

давление – 37 бар)

46.3 МДж/кг

при максимальном давлении 1.31 м3/час 0.96 кг/час
при минимальном давлении 0.42 м3/час 0.31 кг/час

Таб.3 Данные для установки параметров 608 и 611

Модель котла Количество

поворотов винта (V)

по часовой стрелке

HT 330 3 50 35 4100 3500
HT 280 4 55 35 4400 4000
HT 1.280 3 50 35 4100 3500
HT 1.240 2 55 35 4500 4000
HT 1.120 3/4 40 40 4000 3350

Параметр 608, % Параметр 611об/мин

природный

газ G 20

пропан G31 природный газ

G20

пропан G31

33 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

23 Устройства регулирования и предохранительные устройства

Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:

• Термостат перегрева

Предохранительный термостат, датчик которого устанавливается на подаче в контур отопления, отключает котел при
чрезмерном перегреве воды контура отопления, вызванном неисправностью регулирующего устройства.
В этих условиях котел блокируется. После устранения причины, вызвавшей блокировку, возможно повторное
включение

Запрещается отключать данное предохранительное устройство!

• Датчик тяги – датчик температуры отходящих газов

Это устройство устанавливается на первичном теплообменнике вода- пламя.
Когда значение температуры превышает 110ºС, электронная плата блокирует подачу газа к горелке.
После устранения причины, вызвавшей блокировку, возможно повторное включение. Для этого необходимо нажать
кнопку RESET (параграф 9 - рис.4).

Внимание: повторное включение возможно только при значении температуры

Запрещается отключать данное предохранительное устройство!

• Датчик ионизации пламени.

Электрод для определения наличия пламени блокирует котел при нарушении подачи газа или неполном горении
основной горелки.
Для возобновления нормальной работы нажать кнопку RESET (параграф 9 - рис.4).

• Гидравлический прессостат минимального давления.

Данное устройство позволяет включить основную горелку только если давление в системе выше 0,5 бар.

• Постциркуляция насоса

Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 3 минуты и
осуществляется при каждом выключении горелки по сигналу комнатного термостата (насос системы отопления).

• Устройство защиты от замерзания

Электронная система управления котла имеет функцию «защиты от замерзания» в системе отопления и в системе
ГВС, которая при падении температуры воды в контуре
температуры, равной 30°С.
Данная функция работает, если к котлу подключено электричество, кран подачи газа открыт и если давление в
системе выше 0,5 бар.

• Защита от блокировки насоса

Если котел не работает в течение 24 часов подряд (на систему отопления или систему ГВС), насос
автоматически на 10 сек.

• Защита от блокировки трехходового клапана.

Если котел не работает на контур отопления в течение 24 часов подряд, трехходовый клапан осуществляет одно
полное переключение.

• Водяной сбросной клапан системы отопления - настроен на давление 3 бар и установлен в системе отопления.

. Для этого необходимо нажать кнопку RESET (параграф 9 - рис.4).

меньше 90ºС.

ниже 5°С включает горелку до достижения на подаче

включается

Сбросной клапан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается
использовать его для слива воды из системы отопления.

• Пре-циркуляция насоса системы отопления

случае работы котла на систему отопления, перед включением основной горелки может осуществляться пре-

В
циркуляция насоса системы отопления. Длительность подобной функции зависит от температуры функционирования,
условий установки и варьируется от 0 до нескольких минут.

ВНИМАНИЕ: данные предохранительные и регулирующие устройства работают, если к котлу подключено
электричество и переключатель 1 (рис.1) не установлен в

положение (0).

34 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

дящ

у

24. Расположение электрода зажигания и электрода-датчика
пламени.

Рис.17

25. Контроль отходящих газов

25.1. Активация функции очистки дымохода.

Войти в функцию программирования параметров электронной платы, как показано в параграфе 21.

• пролистать список параметров и выбрать параметр OF 555.0;

• Установить параметр OF 555.0 = 1, затем нажать кнопку ОК (функция будет активирована);

Примечание: функция ЧИСТКА ДЫМОХОДА длится 15 мин, по истечении этого времени функция заканчивается
автоматически. Для выхода из данной функции до истечения 15 мин, установить параметр OF 555.0 = 0 или
отключить котел от электросети.

Для контроля отходящих газов котлы с принудительной
вытяжкой имеют две точки замера на конической муфте.
Одна их них находится на вытяжном дымоходе и позволяет
контролировать соответствие отходящих газов гигиеническим
нормам.

Вторая точка замера находится на трубе забора воздуха и
позволяет определить наличие продуктов сгорания в
забираемом воздухе при использовании коаксиальной системы
труб.
В точках замера определяют:

- температуру продуктов сгорания;

- содержание кислорода (О

);

(СО

2

- содержание окиси углерода (СО).

Температура подаваемого воздуха определяется в точке
замера на трубе подачи воздуха.

Внимание: в конце проверки закройте фланцы специальными колпачками

.

) или, наоборот, двуокиси углерода

2

отхо

ие газы

.

пающий воздух

пост

прокладка

35 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

26. Характеристики расход/напор

Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной
системе. Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной
системе воздух.
Изменение скорости производится вручную с помощью переключателя, расположенного на крышке клеммной
коробки насоса.
При работе насоса на сниженных скоростях, установщик должен тщательно проверить потери напора в
отопления.

Расход воды ниже предельных значений повышает шумность теплообменника и вследствие этого приводит
к его поломке.

НТ 1.280 - НТ 330

Напор (м вод. ст.)

Расход (л/час)

График 4

НТ 1.240 - НТ 280

системе

Напор (м вод. ст.)

Расход (л/час)

График 4.1

НТ 1.120

Напор (м вод. ст.)

Расход (л/час)

График 4.2

ВНИМАНИЕ:

для правильной и надежной работы котла минимальный расход воды в системе отопления должен быть:

• LUNA 3 COMFORT HT 1.120 ≥ 400 л/час

• LUNA 3 COMFORT HT 1.240 - НТ 280 ≥ 600 л/час

• LUNA 3 COMFORT HT 1.120 - НТ 330 ≥ 600 л/час

36 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

27. Демонтаж вторичного теплообменника

Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки
следующим образом:

• если возможно, слейте воду только из котла через сливной кран;

• слейте воду из системы ГВС;

• снимите циркуляционный насос;

• отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.19).

гайка крепления датчика протока

винты крепления вторичного теплообменника

Рис. 25

Для очистки вторичного теплообменника и/или контура ГВС используйте Cillit FFW-AL или Benckiser HF-AL.

Если жесткость воды выше 20º F (1º F = 10 мг СаСО
дозатор или подобное устройство.

на 1 литр воды) рекомендуем установить полифосфатный

3

28. Очистка фильтра на входе холодной воды

(для моделей 1.120 - 1.240 - 1.280)

Котел оборудован фильтром для холодной воды, размещенным в гидравлическом блоке. Для того чтобы его
почистить, сделайте следующее:

• Слейте воду из системы ГВС.

• Отвинтите гайку на блоке датчика протока ГВС (рис.19).

• Выньте блок датчика потока вместе с фильтром.

• Удалите загрязнения.

Важная информация: при замене
смазывайте их маслом. Смазывайте их только специальными средствами типа «Molikote 111».

или чистке кольцевых прокладок «О-типа» в гидравлическом блоке не

29. Ежегодное техническое обслуживание.

Для правильной и надежной работы котла необходимо ежегодно проверять:

• внешний вид и непроницаемость прокладок газового контура и камеры сгорания;

• состояние и правильное положение электрода зажигания и электрода-датчика пламени (см. главу 24);

• состояние горелки и ее крепление к алюминиевому фланцу;

• отсутствие грязи внутри камеры сгорания. Для чистки

• правильную настройку газового клапана (см. главу 22);

• отсутствие грязи внутри сифона;

• давление в системе отопления;

• давление в расширительном баке.

используйте пылесос;

37 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

30. Вывод параметров электронной платы на дисплей котла.

Для входа в функцию
кнопку IP;на дисплее появится бегущая надпись «INFO».

Для того, чтобы выйти из данной функции, достаточно кратко нажать кнопку IP.

Для просмотра информации нажать кнопку ОК; когда на дисплее появятся большие мигающие цифры, можно
изменить их значение с помощью кнопок +/- .

СИСТЕМА ОТОПЛЕНИЯ

• «CH SL» максимальное значение температуры в системе отопления, значение задается с помощью кнопок

• «ЕТХ Т» действующее значение температуры на улице (при подсоединенном датчике уличной

температуры);

• «CH O>» действующее значение температуры воды на подаче в систему отопления

• «CH SР» значение температуры воды в системе отопления

• «CH MX» максимальное установленное значение в системе отопления (максимальное значение

• «CH MN» минимальное установленное значение в системе отопления (минимальное значение,

• «СН2SR» значение температуры в помещении в соответствии с установками системы отопления (5…30).

• «CH2SF» значение температуры воды в соответствии с установками системы отопления.

СИСТЕМА ГВС

• «HWO» действующее значение температуры воды на подаче в систему ГВС или бойлер

• «HWSР» заданное значение воды системы ГВС, значение устанавливается с помощью кнопок +/-

• «HWRD» пониженное значение температуры воды системы ГВС

• «HW MX» максимальное значение температуры воды в системе ГВС (параметр только для чтения)

• «HW MN» минимальное значение температуры воды в системе ГВС (параметр только для чтения)

ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ

• «PWR %» уровень мощности/модуляции пламени (%);

• «S FAN» скорость вентилятора (количество оборотов /мин)

• «T EXH» температура отходящих газов

УСТАНАВЛИВАЕМЫЕ ПАРАМЕТРЫ

• «K REG» Коэффициент регулирования (0,5…6,5) температуры на подаче в систему отопления (значение,
установленное на заводе = 3, график 1).

Значение устанавливается с помощью кнопок +/-
температуру на подаче в систему отопления. Установите нужное значение коэффициента регулирования K
REG, и при изменениях уличной температуры температура в помещении останется на заданном значении.

• «BUILD» Параметр, устанавливаемый в зависимости от размеров здания (1…10, заводское значение = 5).
Значение задается с помощью кнопок +/-

отопления с высокой тепловой инерцией, низкое значение относится к маленьким зданиям или оборудованию с
низкой тепловой инерцией (термоконвекторы).

• «KORR» Определяет влияние температуры в помещении на установленное значение температуры (setpoint).
Значения находятся в интервале от 0 до 20. При повышении значения этого коэффициента, увеличивается
влияние температуры

• «AMBON» Включение/выключение датчика комнатной температуры климатического регулятора AVS 77
(заводское значение =1). При значении, равном 1, датчик включен, при значении, равном 0, выключен. При

включенной функции температура в помещениях зависит от установленной температуры на подаче в систему
отопления («CH SL»).

Для изменения параметра нажать кнопки +/-

«вывод информации и предварительные установки» необходимо не менее 3 сек нажимать

. Внимание: нажимая кнопку можно изменить шкалу измерения температуры из °С в

+/-

°F.

устанавливаемое с помощью кнопок +/- )

устанавливаемое с помощью кнопок +/- )

. Высокое значение коэффициента позволяет повысить

. Высокое значение параметра устанавливают для зданий/систем

в помещении.

,

.

38 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

• «SDR» Гистерезис помещения (запаздывание изменения температуры в помещении) устанавливается от 0,5°С
до 4°С с помощью кнопок +/-

• «HW PR» Включение программатора системы ГВС (0-1-2), заводское значение - 0.

• 0: Выключено

• 1:Всегда включено

• 2: Включено с недельной программой работы котла на систему ГВС («HW PR», см.параграф 3.7)

• «L FCT» Если значение параметра равно 1, функция «антилегионелла» включена.

• «LTIME» Время поддержания функции после того, как достигнуто значение температуры «LTEMP».

• «LTEMP» Максимальное значение температуры для функции «антилегионелла» (60°С).

• «COOL» Включение/выключение регулирования температуры в помещении летом (заводское значение = 0).

Функция включена при значении равном 1, котел переходит в два новых режима работы, не указанных в главе

3.2:

ЛЕТО - ВЫКЛЮЧЕНО - ЗИМА - ТОЛЬКО ОТОПЛЕНИЕ - ЛЕТО+ОХЛАЖДЕНИЕ - ОХЛАЖДЕНИЕ

Для включения данной функции нажать несколько раз кнопку до тех пор, пока на дисплее справа от часов не
появится символ

.

Данная функция позволяет использовать климатический регулятор для управления в летний период одним или
несколькими внешними устройствами охлаждения (например, кондиционерами воздуха). В данном режиме
работы релейная плата котла включает внешние кондиционеры когда температура в помещении превысит
значение, установленное на климатическом регуляторе. Во время работы в данном режиме на дисплее мигает
символ . Для подсоединения релейной платы смотреть инструкции, относящиеся к сервис-функциям.

• «LMU34» Если значение равно 1 включен контроль версии программного обеспечения электронной платы
LMU34

Таблица возможных комбинаций функций AMBON и ЕТХ Т

AMBON ЕТХ Т

.

ОПИСАНИЕ РАБОТЫ КНОПОК +/-

0 не подсоединен Регулирование температуры на подаче

0 подсоединен Регулирование температуры «комфорт»

1 не подсоединен Регулирование температуры в помещении (температура на подаче

фиксирована)

1 подсоединен Регулирование температуры в помещении (температура на подаче

модулируется)

39 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

31. Функциональные схемы

31.1 HT 280 – HT 330

Рис.20

слив

конденсата

запорный

кран на

подаче в

систему

отопления

выход
горячей
бытовой

воды

Обозначения:

1 - автоматический байпас
2 - сифон
3 - гидравлический прессостат
4 - трехходовой клапан
5 - мотор трехходового клапана
6 - термостат перегрева 105 °С
7 - датчик температуры (тип NTC) контура отопления
8 - расширительный бак
9 - автоматический воздухоотводчик
10 - концентрическая муфта
11 - датчик тяги - термостат
12 - электрод зажигания
13 - горелка
14 - электрод контроля пламени
15 - коллектор подачи газо-воздушной смеси

40 газовые настенные котлы

запорный

кран на
подаче

газа

запорный

кран на
подаче

холодной

воды

запорный

кран на

возврате из

системы

отопления

16 - первичный теплообменник
17 - смеситель с устройством Вентури
18 - газовая диафрагма
19 - вентилятор
20 - газовый клапан
21 - пластинчатый теплообменник системы ГВС
22 - насос с автоматическим воздухоотводчиком
23 - кран слива воды из котла
24 - манометр
25 - сбросной предохранительный клапан
26 - кран заполнения котла
27 - датчик протока с фильтром и ограничителем
напора воды
28 - датчик приоритета системы ГВС
29 - датчик температуры NTC системы
30 - обратный клапан

ГВС/бойлера

Luna 3 Comfort HT руководство для технического персонала

31.1 HT 1.120 – HT 1.240 – НТ 1.280

подача в

змеевик
бойлера

Рис.21

слив

конденсата

запорный

кран на

подаче в

систему

отопления

Обозначения:

1 - сифон
2 - автоматический байпас
3 - трехходовой клапан
4 - гидравлический прессостат
5 - мотор трехходового клапана
6 - датчик температуры (тип NTC) система отопления
7 - термостат перегрева 105 °С
8 - расширительный бак
9 - автоматический воздухоотводчик
10 - концентрическая муфта
11 - датчик тяги - термостат
12 - электрод зажигания

41 газовые настенные котлы

запорный

кран на

подаче

газа

кран

заполнения

котла с

обратным

клапаном

запорный

возврате из

отопления

кран на

системы

13 - горелка
14 - электрод контроля пламени
15 - коллектор подачи газо-воздушной смеси
16 - первичный теплообменник
17 - смеситель с устройством Вентури
18 - газовая диафрагма
19 - вентилятор
20 - газовый клапан
21 - насос с автоматическим воздухоотводчиком
22 - кран слива воды из котла
24 - манометр
25 - сбросной предохранительный клапан

Luna 3 Comfort HT руководство для технического персонала

32. Схемы электрических соединений

НТ 280 - НТ 330

Плавкие

предохранители

Клеммная колодка

электропитания

B = белый

Цвет проводов:

С = голубой

М = коричневый

N = черный

R = красный

Вентилятор

Термостат -

датчик тяги

Термостат

перегрева

G/V = желтый/зеленый

V = зеленый

Кнопка

перезапуска

RESET

Насос

Трехходовый

клапан

Заземление

Каркас котла

Газовый клапан

Кабель питания

Датчик

отопления

температуры

(NTC) системы

Электрод

зажигания

Датчик

(NTC) ГВС

температуры

Электрод

контроля

Датчик

приоритета

системы ГВС

клеммная

отопления

Прессостат системы

датчика

уличной темп.

для подсоед.

Блок

зажигания

пламени

колодка

контроля

устройств

дистанционного

42 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

НТ 1.120 - НТ 1.240 - НТ 1.280

Плавкие

предохранители

Клеммная колодка

электропитания

B = белый

Цвет проводов:

С = голубой

М = коричневый

N = черный

R = красный

Вентилятор

Термостат -

датчик тяги

Термостат

перегрева

G/V = желтый/зеленый

V = зеленый

Кнопка

перезапуска

RESET

Трехходовый

клапан

Заземление

Насос

Каркас котла

Газовый клапан

Кабель питания

Датчик

отопления

температуры

(NTC) системы

Блок

Электрод

зажигания

Электрод

контроля

пламени

Датчик

приоритета

системы ГВС

отопления

клеммная

Прессостат системы

колодка

зажигания

устройств

дистанционного

контроля

бойлера

для датчика

для датчика

уличной темп.

43 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

33. Выписка из Норм и Правил ЕС для газовых котлов

Установка, тех. обслуживание и эксплуатация газовых котлов в Италии регламентируются нормами UNI-CIG n. 7129 и UNI-CIG

n. 7131, выписку из которых мы предлагаем Вашему вниманию:

Сечения труб, составляющих газовую систему, должны обеспечивать подачу газа в нужном объеме для удовлетворения
максимального запроса, с ограничением потери давления между счетчиком и любым используемым устройством не более:

• 1,0 мбар для природного газа

• 2,0 мбар для сжиженного газа

Трубы, составляющие стационарную часть системы, должны быть стальными, медными или полиэтиленовыми

Установка системы

Запрещается установка газовых систем с относительной плотностью газа более 0,80 (тяжелее воздуха) в помещениях с полом
ниже уровня земли.
Трубы могут быть установлены на виду, в специальных каналах или под землей. Не допускается установка газовых труб в контакте
с водопроводными трубами.
Запрещается использование газовых труб в качестве заземлителей, проводников заземления и
электрических систем и устройств, в том числе телефона.
Также запрещается установка газовых труб в дымоходах, в системе мусоропровода, в шахте лифта, а также в пространствах
электро- и телефонных систем.
В верхней части любого отвода от используемого устройства, т.е. в верхней части любой гибкой или жесткой подводки соединения
устройства
При установке счетчика вне помещения необходимо установить аналогичный кран непосредственно в месте установки.
Баллоны со сжиженным газом должны быть установлены на удалении от источников тепла для защиты баллонов от прямого
воздействия тепла и предотвращения нагрева выше 50
Баллоны со сжиженным газом могут быть установлены только в хорошо проветриваемых помещениях (за счет окон, дверей и пр.).
В любом жилом помещении с кубатурой до 20 м
помещениях с кубатурой до 50 м
баллонов с суммарным содержанием более 50 кг должна проводиться вне помещения.

Установка устройств

Установщик должен проверить, что используемое устройство настроено на работу с данным типом газа.
Стационарные устройства должны быть присоединены к системе при помощи жесткой металлической трубы или гибкой подводки

из нержавеющей стали.

Котлы с принудительной вентиляцией.

Выписка из Норм и Правил ЕС UNI 7129 (январь 1992г.)
Газовое оборудование для домашнего использования, подключенное к газовой сети. Проектирование, установка и эксплуатация.

Стальные трубы могут быть без сварки или сварены вдоль. Присоединения стальных труб могут быть выполнены с

а)

использованием патрубков с резьбой, соответствующим нормам UNI ISO 7/1, или при помощи контактной сварки
плавлением. Патрубки и специальные части должны быть выполнены из стали или из ковкого чугуна.
Категорически запрещается использование в качестве изоляционного материала на основе сурика

b) Медные трубы по своим качественным характеристикам и размерам должны соответствовать нормам UNI 6507. Для

подземных медных трубопроводов минимальная толщина трубы = 2,0 мм.
Присоединения медных труб должны быть выполнены при помощи контактной сварки или электросварки, а также путем
механического присоединения, при этом необходимо помнить, что последний способ не допускается для труб
проложенных по специальным каналам, и подземных трубопроводов.

с) Полиэтиленовые трубы, предназначенные исключительно для подземных трубопроводов, по своим качественным

характеристикам должны соответствовать нормам UNI ISO 4437, с минимальной толщиной трубы = 3,0 мм.
Патрубки и специальные части полиэтиленовых труб должны быть выполнены также из полиэтилена. Присоединения
должны проводиться методом контактной сварки плавлением или при помощи нагретых
электрической сварки плавлением.

с системой, на виду и в легко доступном месте, должен быть установлен отсечной кран.

°С.

3

3

может быть установлено не более двух баллонов с общим содержанием 30 кг. Установка

Местоположение наконечника (вывода) трубы

Под окном A 600
Под вентиляционным отверстием B 600
Под водостоком C 300
Под балконом D 300
От окна E 400
От вентиляционного отверстия F 600
От водосточных труб вертикальных или горизонтальных G 300
От угла здания H 300
От ниши в здании I 300

может быть установлено не более одного баллона с содержанием 15 кг. В

Размер,

показанный на

рисунке

и подобных веществ.

,

элементов, а также методом

защитных проводников

Расстояние в мм

(для приборов мощностью

от 16 до 35 кВт)

44 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

От уровня земли L 2500
Между двумя вертикальными наконечниками труб M 1500
Между двумя горизонтальными наконечниками труб N 1000
От другой стены, на которой в радиусе 3 м от отверстия для выхода дыма нет

других отверстий для выхода продуктов сгорания и наконечников труб.
Как указано в пункте “О”, но в радиусе 3м от отверстия для выхода дыма
имеются другие отверстия для выхода продуктов сгорания и наконечники труб.

O 2000

P 3000

Отвод продуктов сгорания

Газовые устройства, снабженные патрубком газоотводной трубы, должны быть присоединены напрямую к эффективному
дымоходу: только при отсутствии дымохода допускается отвод продуктов сгорания непосредственно из помещения.

Присоединение к дымоходу (рис. А) должно быть осуществлено с соблюдением следующих норм:

• присоединение должно быть герметично и выполнено из материалов, способных выдержать нормальные
нагрузки и устойчивых к воздействию тепла, продуктов сгорания и их агрессивных конденсатов;

• присоединение должно иметь не более трех перемен направления, включая присоединительный патрубок дымохода, с
внутренними углами более 90°. Изменения направления должны быть выполнены исключительно при помощи специальных
колен;

• ось конечного участка присоединения должна быть перпендикулярна внутренней

• сечение по всей длине присоединения должно быть не менее сечения выходной трубы устройства;

• в присоединении должны отсутствовать отсечные устройства (заглушки).

При прямом отводе продуктов сгорания из помещения (рис. В) не допускается более двух изменений направления.

стене, противоположной дымоходу;

механические

Вентиляция помещений

В помещении, где установлены газовые устройства, должна быть обеспечена обязательная подача воздуха в количестве,
необходимом для нормального горения газа и вентиляции помещения.
Подача воздуха должна осуществляться напрямую через:

• стационарные вентиляционные отверстия, выполненные на стенах помещения и выходящие наружу;

• вентиляционных каналов, отдельных или разветвленных.

Вентиляционные отверстия на внешних стенах помещения
a) иметь общее свободное сечение прохода не менее 6 см
b) иметь конструкцию, обеспечивающую беспрепятственное поступление воздуха, как с внешней, так и с внутренней стороны

стены;

c) вентиляционные отверстия должны быть защищены, например, решетками, металлической сеткой и т.д., с сохранением при этом

полезного сечения, указанного выше;

d) вентиляционные отверстия должны быть расположены приблизительно на уровне пола, при этом они не должны

устройств отвода продуктов сгорания; в случае, если такое положение вентиляционных отверстий окажется невозможно,
необходимо увеличить сечение соответствующих отверстий не менее, чем на 50%".

Рис. А

должны отвечать следующим требованиям:

2

на каждый кВт тепловой мощности при минимальной установке 100 см2;

мешать работе

Рис. Б

45 газовые настенные котлы

Luna 3 Comfort HT руководство для технического персонала

34. Технические данные

Модель котла LUNA 3 COMFORT HT 280 330 1.120 1.240 1.280
Категория

Максимальная потребляемая тепловая мощность котла при работе в
системе ГВС

Максимальная потребляемая тепловая мощность котла при работе в
контуре отопления

Минимальная потребляемая тепловая мощность кВт 9 9,7 4 7 9,7
Максимальная полезная тепловая мощность при работе котла в

системе ГВС
Максимальная полезная тепловая мощность при работе котла в

контуре отопления 75/60ºС
Максимальная полезная тепловая мощность при работе котла в

контуре отопления 50/30ºС

Минимальная полезная тепловая мощность котла 75/60ºС

Минимальная полезная тепловая мощность котла 50/30ºС

КПД согласно 92/42/ СЕЕ ­Максимальное давление воды в контуре отопления бар 3 3 3 3 3

Емкость расширительного бака л 8 10 8 8 10
Давление в расширительном баке бар 0,5 0,5 0,5 0,5 0,5
Максимальное давление воды в системе ГВС бар 8 8 - - ­Минимальное динамическое давление воды в системе ГВС бар 0,15 0,15 - - ­Минимальный расход воды в системе ГВС л/мин 2,0 2,0 - -
Непрерывный выход горячей воды при ΔТ = 25ºС л/мин 16,1 18,9 - - ­Непрерывный выход горячей воды при ΔТ = 35ºС л/мин 11,5 13,5 - - ­Непрерывный выход горячей воды согласно EN 625 л/мин 12,9 15,3 - - ­Диапазон температур воды в контуре отопления °С 25-80 25-80 25-80 25-80 25-80
Диапазон температур воды в системе ГВС °С 35-60 35-60 - - -

Тип - C13 - C33 - C43 - C53 - C63 - C83 - B23
Диаметр дымоотводящего патрубка (коаксиальная система) мм 60 60 60 60 60
Диаметр патрубка забора воздуха (коаксиальная система) мм 100 100 100 100 100

Диаметр дымоотводящего патрубка (раздельная система) мм 80 80 80 80 80
Диаметр патрубка забора воздуха (раздельная система) мм 80 80 80 80 80
Максимальный выход отходящих газов кг/с 0,014 0,016 0,006 0,012 0,014
Минимальный выход отходящих газов кг/с 0,004 0,005 0,002 0,003 0,005
Максимальная температура отходящих газов °С 75 75 73 73 75
Класс NOx - 5 5 5 5 5

Тип газа

Номинальное давление на подаче, газ метан 2H мбар 20 20 20 20 20
Номинальное давление на подаче, газ пропан 3Р мбар 37 37 37 37 37
Напряжение электрической сети В 230 230 230 230 230
Частота электрической сети Гц 50 50 50 50 50
Максимальная электрическая мощность Вт 155 160 145 150 155
Вес нетто кг 45 46 44 45 46
Габаритные размеры высота

ширина
глубина

Степень защиты от пыли и влаги - IPX5D IPX5D IPX5D IPX5D IPX5D

Компания BAXI S.p.A., постоянно работая над усовершенствованием предлагаемой продукции, оставляет за собой право без
предварительного уведомления вносить необходимые технические изменения в свою продукцию. Настоящее руководство
поставляется в качестве информативной поддержки и не может считаться контрактом в отношении третьих лиц.

кВт 28,9 34 - - -

кВт 24,7 28,9 12,4 24,7 28,9

кВт

ккал/ч

кВт

ккал/ч

кВт

ккал/ч

кВт

ккал/час

кВт

ккал/час

мм
мм
мм

BAXI S.p.A.

36061 Bassano del Grappa (VI) Italia
Via Trozzetti, 20
Tel. [phone]
Telefax 0424 38089

II

2H3P II2H3P

28

24.080

24

20.640

25,9

22.270

8,7

7.480

9,5

8.170

33

28.380

28

24.080

30,3

26.060

9,4

8.090

10,2

8.770

II

2H3P

-

-

12

10.320

13

11.180

3,9

3.350

4,2

3.610

II

20.640

25,9

22.270

5.850

6.360

    

-

-

G20
G31

763
450
345

G20
G31

763
450
345

G20
G31

763
450
345

G20
G31

763
450
345

Компания «БАКСИ»
Представительство в России
Тел./факс [phone]

E-mail: [e-mail]
Сайт: www.baxi.ru

2H3P

-

-

24

6,8

7,4

II

2H3P

-

-

28

24.080

30,3

26.060

9,4

8.090

10,2

8.770

G20
G31

763
450
345

46 газовые настенные котлы
