Baxi AQUAPROJET+ 11/14 Fi SCARICA MANUALE UTENTE

Baxi 11 Fi Baxi 14 Fi

ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO

GARANZIA CONVENZIONALE BAXI SPA – CONDIZIONI

PREMESSA

La presente Garanzia Convenzionale BAXI SpA non sostituisce né limita la Garanzia Legale di conformità che il Venditore è tenuto a riconoscere

all’Utente (rif. Codice del Consumo emanato con il Decreto Legislativo 6 settembre 2005, n. 206 e successive modiche). Quindi, l’Utente che si

avvale della Garanzia Convenzionale mantiene comunque impregiudicati tutti i diritti in suo favore sanciti dalla Garanzia Legale. Baxi SpA si riserva il diritto insindacabile di invalidare in qualsiasi momento la presente Garanzia Convenzionale qualora questa non sia formalmente prevista ed inclusa negli accordi commerciali tra Venditore e la stessa Baxi SpA. In questo caso, l’Utente può senz’altro fare riferimento alla Garanzia Legale

di conformità che deve essere sempre e comunque riconosciuta dal Venditore nale del bene.

Il CAT autorizzato Baxi è sempre tenuto a prendere visione della documentazione scale comprovante l’acquisto. In caso di indisponibilità della documentazione scale o riuto di esibirla da parte dell’Utente/Installatore, la presente Garanzia Convenzionale si intenderà decaduta.

1) OGGETTO

Baxi SpA, con sede a Bassano del Grappa (VI) Via Trozzetti 20, garantisce i propri prodotti contro i vizi di fabbricazione e/o i difetti della

componentistica. Baxi SpA dispone di una rete di Centri di Assistenza Tecnica, di seguito denominati CAT, specicatamente addestrati ed

autorizzati a condurre interventi di riparazione in garanzia, assistenza post garanzia e manutenzione periodica su tutto il territorio nazionale, inclusi Repubblica di San Marino e Città del Vaticano.

I nominativi dei CAT autorizzati Baxi sono disponibili consultando il sito www.baxi.it oppure contattando il Servizio Clienti Baxi allo 0424/517.800.

2) CAMPO DI APPLICAZIONE

La presente Garanzia Convenzionale è applicabile ai componenti propri dell’apparecchio e prevede la sostituzione o la riparazione gratuita

delle parti che dovessero presentare difetti di fabbricazione o non conformità al contratto d’acquisto. Sono pertanto esclusi i componenti

soggetti ad usura (rif. paragrafo 5) e tutti gli altri componenti dell’impianto non facenti parte dell’apparecchio, qualsiasi sia la loro funzione. Qualora il ripristino della piena funzionalità dell’apparecchio non fosse possibile attraverso la riparazione o qualora, ad insindacabile giudizio

di Baxi SpA, la stessa risultasse eccessivamente onerosa rispetto al valore dell’apparecchio medesimo, potrà essere disposta la sostituzione dell’apparecchio difettoso con un pari modello, oppure, in caso di indisponibilità di quest’ultimo per qualsivoglia ragione, con un modello avente caratteristiche equivalenti o superiori. In questo caso, rimarranno in vigore i termini e la durata della garanzia dell’apparecchio sostituito, cioè del contratto originario.

3) DURATA E DECORRENZA

La durata della Garanzia Convenzionale è pari a 2 anni e decorre dalla data d’acquisto dell’apparecchio, comprovata dalla documen-

tazione scale che l’Utente è tenuto a conservare ed esibire nel caso sia richiesto l’intervento in garanzia da parte del CAT autorizzato Baxi.

La presente Garanzia Convenzionale è subordinata alla conformità dell’installazione alle normative vigenti, pertanto l’Utente che intende avva-

lersene deve essere in possesso, ed esibire su richiesta del CAT, la documentazione prevista dalla normativa (dichiarazione di conformità o altro documento equivalente, progetto se richiesto, ecc.) che l’Installatore è tenuto a rilasciare al termine dei lavori.

In assenza di tale documentazione tecnica, l’utilizzo dell’apparecchio è ad esclusivo rischio e pericolo dell’Utente.

4) MODALITA’ DI EROGAZIONE DEL SERVIZIO DI ASSISTENZA TECNICA

In caso di chiamata da parte dell’Utente, il CAT autorizzato Baxi è tenuto ad intervenire entro un termine congruo, salvo cause di forza maggio-

re; il tempo di intervento è solitamente determinato non solo dall’ordine cronologico di chiamata, ma anche dalla criticità del malfunzionamento segnalato. E’ importante che l’Utente denunci il vizio riscontrato nel più breve tempo possibile e comunque entro e non oltre 2 mesi dalla

scoperta. Trascorsi i termini della Garanzia Convenzionale, l’Utente ha comunque la facoltà di avvalersi del CAT autorizzato per il servizio di

assistenza tecnica e manutenzione che sarà non più gratuito bensì a pagamento, in base ai tariffari in vigore.

Per tutti gli interventi di sostituzione componenti, sia in garanzia che successivamente, i CAT autorizzati sono contrattualmente tenuti ad utiliz-

zare esclusivamente ricambi nuovi ed originali Baxi, facilmente riconoscibili dall’imballo personalizzato Baxi SpA. Qualsiasi ricambio sostituito

gratuitamente durante il periodo di garanzia è da ritenersi di esclusiva proprietà di BAXI SpA.

5) COPERTURE ED ESCLUSIONI

Durante il periodo della Garanzia Convenzionale, Baxi SpA si impegna a sostituire o riparare gratuitamente i componenti che dovessero

risultare affetti da malfunzionamenti e/o vizi di fabbricazione, ad esclusione dei componenti di normale usura quali elettrodi di accensione e rilevazione amma, guarnizioni, sonde, pannelli isolanti all’interno della camera di combustione.

Eventuali componenti che, anche se difettosi in origine, dovessero risultare manomessi ad opera di personale estraneo alla rete dei CAT au-

torizzati Baxi, non saranno riconosciuti in garanzia.

La Garanzia Convenzionale non comprende in nessun caso danni e difetti conseguenti a:

- trasporto e stoccaggio inadeguato eseguito a cura di terzi non rientranti nella responsabilità di Baxi SpA;

- installazione ed utilizzo non conformi alle istruzioni ed alle avvertenze riportate nel presente manuale;

- incrostazioni dovute alla presenza di calcare o altre impurità nell’acqua sanitaria e non opportunamente trattate, come previsto dalla normativa vigente;

- ostruzioni/incrostazioni dovute alla presenza di impurità conseguenti alla mancata pulizia preliminare del’impianto;

- allacciamenti ad impianti elettrici, idrici, gas e fumari non conformi alle norme vigenti, nonché inadeguato ssaggio delle strutture di supporto;

- manomissioni o interventi effettuati da personale non espressamente autorizzato da BAXI SpA;

- impiego di liquidi per la pulizia delle parti funzionali ed il trattamento delle acque non espressamente autorizzati da Baxi SpA;

- utilizzo di ricambistica usata e/o non originale BAXI SpA (cfr. par. 4);

- agenti atmosferici (fulmini, trombe d’aria, grandine, gelo, ecc.), calamità telluriche, incendi, furto, scasso e atti vandalici;

- permanenza in cantiere o comunque in ambiente non adeguatamente protetto e, più in generale, negligente conservazione dell’apparecchio;

- corrosione causata da azioni chimiche e/o elettriche provocate da fattori esterni;

- prolungata inattività dell’apparecchio che possa determinare il deterioramento/blocco irreversibile di componenti funzionali quali pompe,

attuatori, pressostati, ventilatori, micro interruttori, valvole gas, ecc.;

- utilizzo di accessori non previsti da Baxi SpA o non compatibili con l’apparecchio stesso.

La Garanzia Convenzionale non è cumulabile, pertanto, in caso di sostituzione o riparazione, vale sempre la data di decorrenza garanzia

dell’apparecchio originario, ferma la garanzia di legge per il restante periodo.

6) ULTERIORI CONDIZIONI

Al ne di consentire gli eventuali interventi di riparazione/sostituzione componenti in caso di guasto, nonché le normali operazioni di manuten-

zione periodica, l’apparecchio deve essere installato in modo tale che qualunque suo componente sia accessibile in maniera agevole

e rapida. A tal ne, Baxi SpA raccomanda l’installazione dell’apparecchio in luogo accessibile e sicuro in termini normativi, senza quindi che l’accesso comporti oneri aggiuntivi rispetto ai costi prettamente pertinenti all’intervento tecnico di manutenzione, riparazione o sostituzione dell’apparecchio. Pertanto, la Garanzia Convenzionale non copre in alcun caso l’eventuale aggravio di costo relativo a:

- noleggio di gru, piattaforme mobili aeree e trabattelli;

- allestimento/disallestimento di scale e ponteggi;

- lo smontaggio ed il successivo montaggio di altri apparecchi ed impianti che dovessero ostacolare l’intervento;

- opere idrauliche, elettriche e murarie;

7) LEGGE APPLICABILE E FORO COMPETENTE

La Garanzia Convenzionale è regolata dalla Legge Italiana. Per qualsiasi controversia, è competente il foro di Vicenza.

L’apparecchio è costruito secondo le regole della buona tecnica nello spirito delle leggi in vigore. La marcatura CE posta sul prodotto indica che lo stesso è conforme alle seguenti Direttive Europee:

• Direttiva apparecchi a gas 2009/142/CE

• Direttiva bassa tensione 2006/95

• Direttiva compatibilità elettromagnetica 2004/108

• Direttiva apparecchi a gas per la produzione istantanea di acqua calda sanitaria UNI ENI 26:2016

• Direttiva progettazione ecocompatibile dei prodotti connessi all’energia 2009/125/CE

• Direttiva indicazioni del consumo di energia mediante etichettatura 2010/30/UE

• Regolamento delegato (UE) n. 812/2013

• Regolamento delegato (UE) n. 814/2013

L’apparecchio risponde alla Direttiva Europea 2010/30/UE “ErP Energy Labelling”.

L’etichetta energetica riporta le informazioni sulle caratteristiche di efcienza del prodotto.

In questa maniera il consumatore nale ha la possibilità di identicare e comparare prodotti simili e di poter operare scelte consapevoli indirizzandosi verso apparecchi ad alta efcienza.

Di seguito la descrizione dell’etichetta che trovate afssa al mantello dell’apparecchio e la scheda prodotto con i dati richiesti dalla

Direttiva.

I II

Nome o marchio fornitore

Funzione di riscaldamento dell’acqua: prolo di carico

Scala di efcienza energetica

Livello di potenza sonora all’interno

D E F G

YZ dB

2015

WXYZ YZ

kWh/annum GJ/annum

812/2013

Modello

Classe di efcienza energetica di riscaldamento dell’acqua

Consumo annuo di energia

SCHEDA PRODOTTO

Baxi 11 Fi Baxi 14 Fi

Prolo di carico dichiarato M L

Livello di potenza sonora all’interno dB(A) 51 50

Classe di efcienza energetica di riscaldamento dell’acqua A A

Efcienza energetica di riscaldamento dell’acqua % 70 76

Consumo annuo di energia GJ 6 12

Consumo annuo di energia kWh 18 23

Emissioni di ossidi d’azoto mg/kWh 143 143

AVVERTENZA

Questo libretto contiene dati ed informazioni destinati sia all’uten-

te che all’installatore.

Nello specico l’utente deve porre attenzione ai capitoli:

Avvertenze generali e sicurezze e Messa in funzione.

In alcune parti del manuale sono utilizzati i simboli:

ATTENZIONE = per azioni che richiedono particolare

cautela ed adeguata preparazione

VIETATO = per azioni che NON DEVONO essere asso-

lutamente eseguite

INDICE

ATTENZIONE

Per preservare la durata e le caratteristiche di efcienza dell’apparecchio è obbligatoria l’installazione di un dosatore di polifosfati in presenza di acque le cui caratteristiche possono provocare l’insorgenza di incrostazioni calcaree.

Per il D.P.R. 59/09 è obbligatorio trattare l’acqua di alimentazione

con durezza temporanea maggiore o uguale a 25 gradi francesi per il circuito di riscaldamento e maggiore uguale di 15 gradi francesi per l’acqua sanitaria, mediante trattamento chimico (secondo UNI

8065) di condizionamento per potenze ≤ 100 kW o di addolcimento

per potenze > 100 kW.

Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.

AVVERTENZE GENERALI E SICUREZZE pag. 5

DESCRIZIONE DELL’APPARECCHIO “ 5

Componenti dello scaldabagno “ 6 Dimensione e interassi attacchi idraulici “ 6 Schema elettrico “ 7 Circuito idraulico “ 7 Dati tecnici “ 8

INSTALLAZIONE “ 9 Normative “ 9 Fissaggio a parete “ 9 Collegamento elettrico “ 9 Collegamento gas “ 10 Collegamento acqua “ 10

GUIDA RAPIDA

Evacuazione dei prodotti della combustione “ 10

PANNELLO COMANDI “ 12

UTILIZZO DELL’APPARECCHIO “ 13

Veriche preliminari “ 13 Messa in funzione dell’apparecchio “ 13 Regolazione della temperatura dell’acqua “ 13 Spegnimento dell’apparecchio “ 13 Anomalie e visualizzazioni a display “ 14 Verica pressione di rete “ 16 Attivazione “Menù Service” “ 16

MANUTENZIONE “ 18

tasto di

accensione/spegnimento/reset

manopola di

regolazione

temperatura acqua

ACCENSIONE

Premere il tasto di accensione .

REGOLAZIONE DELLA TEMPERATURA DELL’ACQUA

Ruotare la manopola di regolazione verso destra per aumentare la temperatura e verso sinistra per diminuirla (temperatu-

ra compresa tra 37 e 60°C).

SPEGNIMENTO

Tenere premuto il tasto di spegnimento , appena i simboli

iniziano a lampeggiare rilasciare il tasto.

L’apparecchio sarà in stato di OFF, il display visualizza i simboli ssi.

RESET

Tenere premuto il tasto reset , appena compare la scritta

rilasciare il tasto.

L’apparecchio è disponibile per l’utilizzo.

AVVERTENZE GENERALI E SICUREZZE

Il manuale d’istruzioni costituisce parte integrante del prodotto e di conseguenza deve essere conservato con cura e accompagnare sempre l’apparecchio; in caso di smarrimento o danneggiamento,

ne richieda un’altra copia al Centro di Assistenza Tecnica.

L’apparecchio dovrà essere destinato all’uso previsto dal

costruttore. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale per danni causati a persone, animali o cose, da errori di installazione, di regolazione e di manutenzione o usi impropri

L’utilizzo dell’apparecchio richiede la stretta osservanza di alcune regole fondamentali di sicurezza:

Non utilizzare l’apparecchio per scopi diversi da quelli cui è

destinato

È assolutamente sconsigliato tappare con stracci, carte od

altro le griglie di aspirazione o di dissipazione e l’apertura di aerazione del locale dov’è installato l’apparecchio

Il manuale di installazione, servizio ed uso costituisce una

parte integrale e fondamentale equipaggiamento dello scaldabagno, e deve essere conservato durante tutto il periodo dell’utilizzo e letto attentamente, perché contiene tutte le informazioni ed avvertimenti riguardanti la sicurezza durante l’installazione, uso e manutenzione, che devono essere rispettati. Nel caso di trasferimento dell’apparecchio ad altro utilizzatore, bisogna dotarlo del manuale di installazione, servizio ed uso

L’installazione dell’apparecchio e qualsiasi altro intervento

di assistenza e di manutenzione devono essere eseguiti da

personale qualicato in conformità alle norme in vigore e

successivi aggiornamenti

Per l’installazione si consiglia di rivolgersi a personale spe-

cializzato

L’inadempimento alle raccomandazioni di cui al presente

manuale d’uso, e la mancata realizzazione delle indicazioni ivi comprese da parte degli installatori e dell’utilizzatore, non possono costituire oggetto di rivendicazione di garanzia

I dispositivi di sicurezza o di regolazione automatica degli

apparecchi non devono, durante tutta la vita dell’impianto,

essere modicati se non dal costruttore

Avvertendo odore di gas, non azionare assolutamente in-

terruttori elettrici, telefono e qualsiasi altro oggetto che possa provocare scintille. Aerare il locale spalancando porte e

nestre e chiudere il rubinetto centrale del gas

Non appoggiare oggetti sull’apparecchio

Non lasciare contenitori e sostanze inammabili nel locale

dov’è installato l’apparecchio

È sconsigliato qualsiasi tentativo di riparazione in caso di

guasto e/o di cattivo funzionamento dell’apparecchio

È sconsigliato l’uso dell’apparecchio da parte di bambini o

persone inesperte

È vietato intervenire su elementi sigillati

Per un miglior utilizzo, tenere presente che:

- Una pulizia esterna periodica con acqua saponata, oltre che a migliorare l’aspetto estetico, preserva la pannellatura da corrosione, allungandone la vita

- Non utilizzare solventi, polveri e spugne abrasive

- Non effettuare pulizie dell’apparecchio e/o delle sue parti con sostanze facilmente inammabili (esempio: benzina, alcoli, nafta, ecc.).

Quest’apparecchio serve a produrre acqua calda, deve

quindi essere allacciato ad una rete di distribuzione d’acqua calda sanitaria, compatibilmente alle sue prestazioni ed alla sua potenza

In caso di fuoriuscite d’acqua, chiudere l’alimentazione idri-

ca ed avvisare con sollecitudine personale qualicato del Centro di Assistenza Tecnica

In caso di assenza prolungata chiudere l’alimentazione del

gas. Nel caso in cui si preveda rischio di gelo, svuotare lo scaldabagno dall’acqua ivi contenuta

In caso di guasto e/o di cattivo funzionamento dell’appa-

recchio, disattivarlo, astenendosi da qualsiasi tentativo di riparazione o d’intervento diretto

La manutenzione dell’apparecchio dev’essere eseguita al-

meno una volta all’anno: programmarla per tempo con il

Centro di Assistenza Tecnica signicherà evitare sprechi di

tempo e denaro

ll prodotto a ne vita non dev’essere smaltito come un ri-

uto solido urbano ma dev’essere conferito ad un centro di

raccolta differenziata

Nell’imballo dello scaldabagno si trovano:

n. 1 staffa di ssaggio a parete con viti e tasselli n. 1 angia fumi

n. 1 anello riduzione scarico n. 1 dima in carta conf. viti e tasselli.

DESCRIZIONE DELL’APPARECCHIO

Baxi Fi è il sistema ideale per la produzione dell’acqua calda sanitaria in ambito domestico. La gestione della temperatura avviene tramite il pannello comandi presente sullo scaldabagno: con una semplice rotazione dell’encoder potete alzare o abbassare la temperatura a vostro piacimento, garantendo così la produzione di acqua calda alla temperatura impostata.

Baxi Fi produce acqua calda istantanea, questo garantisce una portata d’acqua costante e illimitata.

L’accensione è elettronica quindi non c’è presenza di amma pilota, vale a dire che quando il rubinetto dell’acqua calda è chiuso, non c’è consumo di gas.

Nel caso di spegnimento per lunghi periodi, disinserire l’in-

terruttore onnipolare esterno allo scaldabagno e chiudere il rubinetto del gas a monte dello scaldabagno

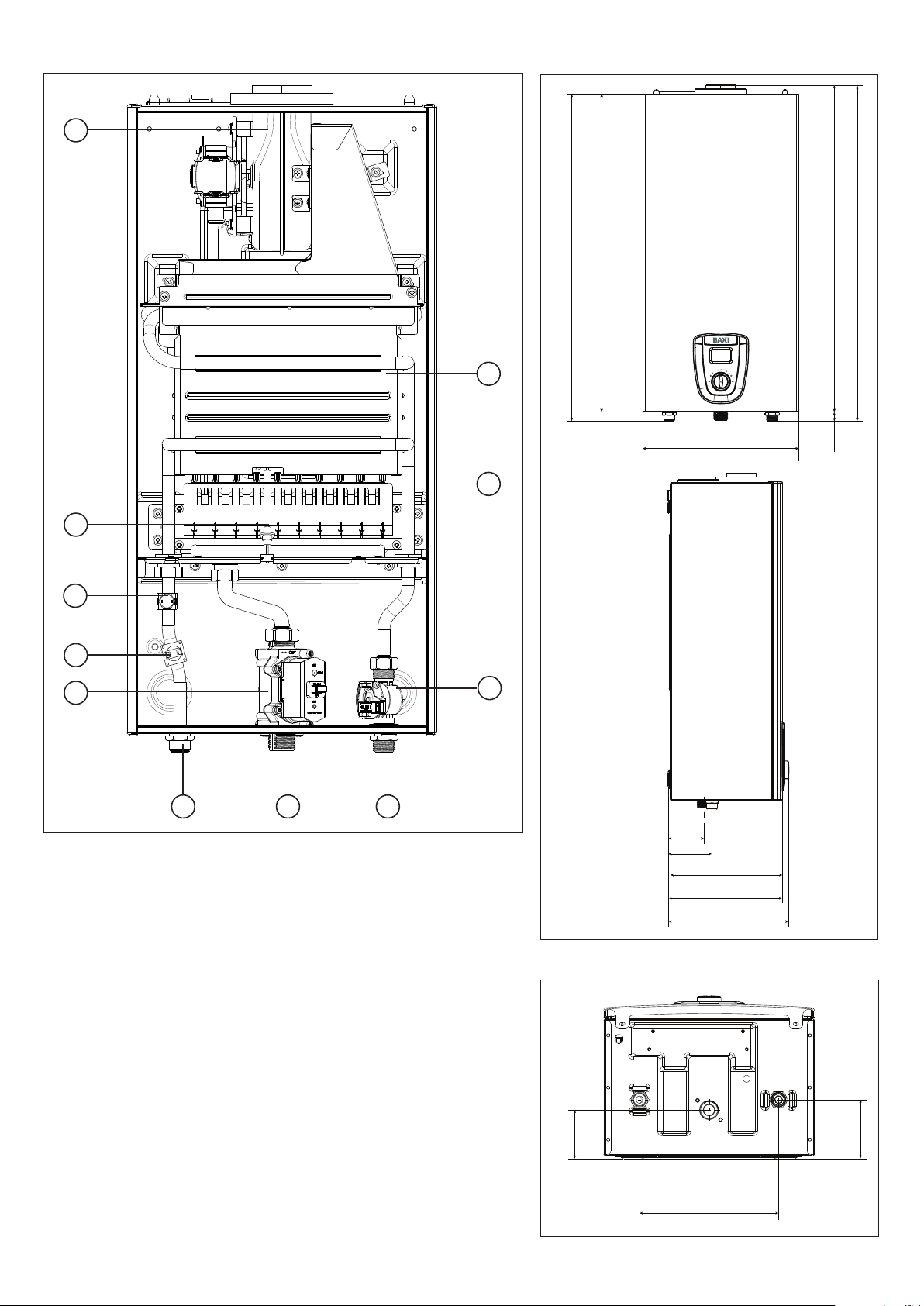

Componenti dello scaldabagno

14 - 385

Dimensioni e interassi attacchi idraulici

633

615

632

650

11 - 300

11 10

Fig. 1 - Componenti scaldabagno

Legenda

1. Valvola gas

2. Termostato limite

3. Sonda NTC

4. Elettrodo accensione/rilevazione

5. Ventilatore

6. Scambiatore

7. Bruciatore

8. Flussimetro

9. Entrata acqua fredda

10. Gas

11. Uscita acqua calda

218

222

Misure in mm

Fig. 2 - Dimensioni d’installazione

235

200

Fig. 3 - Attacchi idraulici

Schema elettrico

X21

Legenda

EL Elettrodo accensione

TR Trasformatore di accensione

F Ventilatore FX Flussimetro sanitario

LT Termostato limite

SP Sonda sanitario GV Valvola gas

BLU

MARRONE

4 1

ROSA

AZZURRO

MARRONE

BLU

7 1

BLU

VIOLA

NERO

MARRONE

AZZURRO

GRIGIO

ROSA

GIALLO

Fig. 4 - Schema elettrico

Circuito idraulico

Termostato limite

Sonda NTC

Ventilatore

Scambiatore

Bruciatore

Regolatore di usso

Gas

Flussimetro

Fig. 5 - Circuito idraulico

Uscita acqua calda

Entrata acqua fredda

Dati Tecnici

Portata termica nominale (Qn) Potenza utile nominale (Pn) Portata termica minima (Qm) Potenza utile minima (Pm)

TIPO GAS

P.C.I. (15° C 1013 mbar) WI (15° C 1013 mbar)

Pressione nominale d’alimentazione Consumo Pressione bruciatore massima Pressione bruciatore minima Ø Ugello bruciatore principale Ugelli Ø Attacco gas Categoría

11 Fi 14 Fi

kW - kcal/h kW - kcal/h

22,0 - 18.920 27,6 - 23.736

19,5 - 16.744 24,5 - 21.054

7,5 - 6.450 9,0 - 7.740

5,9 - 5.102 7,0 - 6.022

GAS

METANO

G20 G30 G31 G20 G30 G31

MJ/m MJ/m

mbar 20 28 - 30 37 20 28 - 30 37

mbar 10,50 28,40 36,40 11,50 28,20 36,10

mbar 1,30 3,30 4,20 1,30 3,00 3,60

mm 1,32 0,77 1,32 0,78

N. 10 12

34,02 116,09 88,00 34,02 116,09 88,00

45,67 80,58 70,69 45,67 80,58 70,69

2,33 m3/h 1,73 kg/h 1,71 kg/h 2,92 m3/h 2,18 kg/h 2,14 kg/h

I2H I3B/P I2H I3B/P

GPL

3/4” 3/4”

GAS

METANO

GPL

EVACUAZIONE DEI FUMI

Portata massica dei fumi (max-min) Temperatura fumi (max-min)

Ø tubo scarico fumi

CIRCUITO ELETTRICO 11 Fi 14 Fi

Tensione elettrica

Potenza massima assorbita

kg/h

°C 178 - 127 176 - 122 175 - 120 182 - 120 188 - 122 187 - 124

mm 100/60 80/80 100/60 80/80

V - Hz 230 - 50 230 - 50

W 40 41

Grado di protezione

ACQUA

Campo di prelievo

Temperatura dell’acqua

Pressione minima Pressione massima

l/min

°C 37-60 37-60 bar 0,2 0,2 bar 10 10

Ø attacchi acqua

DIMENSIONI E PESI

Altezza Larghezza Profondità Peso

Nota: temperatura acqua fredda di riferimento di 15°C.

mm 615 615 mm 300 385 mm 222 (235 con estetica) 222 (235 con estetica)

Kg 14 15

11 Fi 14 Fi

G20 G30 G31 G20 G30 G31

49,255-60,202 46,882-56,282

IPX5D IPX5D

11 Fi 14 Fi

da 2 a 10 (∆T 27°K) da 2 a 12 (∆T 34°K)

1/2” 1/2”

11 Fi 14 Fi

48,530-61,848 59,530-68,174 60,348-70,746 60,883-73,780

INSTALLAZIONE

Normative

Afdare l’installazione dello scaldabagno a personale in

possesso di adeguate abilitazioni professionali

L’allacciamento dello scaldabagno all’impianto dell’acqua,

del gas e di scarico dei gas combusti, e il locale in cui deve essere installato lo scaldabagno devono essere conformi alle normative e prescrizioni vigenti

All’installazione avvenuta dello scaldabagno, bisogna effet-

tuare il controllo dell’ermeticità di tutti i collegamenti del gas e dell’acqua

L’installazione, il collegamento del gas, il montaggio dei con-

dotti di aspirazione aria/scarico combusti, i collegamenti elettrici e la messa in funzione dello scaldabagno, devono essere

afdati ad un installatore abilitato ai sensi di Legge (L. 46/90)

Attenersi a leggi e normative vigenti (UNI-CIG 7129 e

7131), ad eventuali disposizioni locali riguardanti l’installazione di apparecchi a gas e relativi sistemi di evacuazione dei gas combusti

altro apparecchio di cottura al ne di evitare la deposizione del grasso

dei vapori di cucina e conseguentemente un cattivo funzionamento

- Le pareti sensibili al calore (per es. quelle in legno) devono essere

protette con opportuno isolamento

Staffa di sostegno

Stabilita la posizione dell’apparecchio, praticare n°2 fori Ø 6 per l’applicazione dell’apposita staffa di sostegno (utilizzate la stessa

staffa per tracciare i fori), ssare la stessa con i tasselli in dotazione.

Viene di seguito descritta la tipologia di scarico posteriore ed orizzontale che è la più comune:

- Appoggiare la dima in carta tra il muro e le alette di sostegno dell’apparecchio

- Tracciare il centro del foro del condotto

- Praticare un foro di Ø 105 mm come indicato sulla dima di carta

- Agganciare l’apparecchio alla staffa di sostegno e collegare i condotti scarico fumi.

Vericare se la pressione gas di rete corrisponde a quella

indicata, per l’uso dell’apparecchio

Installare un rubinetto sulla tubazione del gas, a monte

dell’apparecchio, in posizione visibile ed accessibile e comunque il più vicino possibile all’apparecchio

Vericare che l’apparecchio da installare sia predisposto

per il tipo di gas distribuito dalla rete

Procedere al controllo della durezza dell’acqua (°F).

In caso di durezza elevata, si consiglia il montaggio, a mon-

te dell’apparecchio, di un dispositivo di addolcimento acque o di altro tipo comprovato e conforme alle Norme vigenti

Fissaggio a parete

Precauzioni

Non installare questo apparecchio in un locale che pre-

senti una atmosfera ambiente contenente polveri o va-

pori grassi e/o corrosivi

- L’apparecchio deve essere installato su una parete idonea ed in prossimità di un condotto di evacuazione fumi

- Per consentire le operazioni di manutenzione èindispensabile lasciare intorno all’apparecchio le distanze minime

indicate in gura.

Ubicazione

- È vietato installare lo

scaldabagno in locali dove la temperatura possa scendere sotto 0°C. Se l’apparecchio

Fig. 6 - Distanze minime richieste

rimane, in locali esposti al rischio di gelo, è necessario scollegare lo scaldabagno e provvedere al suo svuotamento

- Lo scaldabagno non deve essere mai chiuso ermeticamente in un mobile o una nicchia ma deve essere previsto un adeguato

afusso d’aria

- Lo scaldabagno non deve essere posto al di sopra di una cucina o

50 50

200

150

178

183

Fig. 7 - Staffa di sostegno

Collegamento elettrico

Corrente elettrica con tensione 230V.

Prima di qualsiasi intervento sulla parte elettrica, disin-

serire sempre la tensione 230V.

Collegare il cavo in dotazione alla linea rispettando la fase, il neutro e la terra. Nella eventualità di una sostituzione del cavo di alimentazione, operazione che comunque deve essere eseguita da un tecnico

qualicato, allacciare l’apparecchio con un cavo tipo H 05 V VF 3

x 0,75 mm2 con Ø max 7mm come quello dato in dotazione, inoltre il cavo di terra deve essere di 30 mm più lungo dei cavi di alimentazione. Alimentare l’apparecchio tramite un interruttore onnipolare con apertura tra i contatti di almeno 3 mm. Per le operazioni di manutenzione togliere tensione agendo sull’interruttore onnipolare. N.B. si declina ogni responsabilità per danni a persone, animali o cose derivanti dalla mancata messa a terra dell’apparecchio e dalla realizzazione di un impianto elettrico non conforme alle norme

vigenti (CEI 68.4).

Far verificare da personale professionalmente qualificato che l’impianto elettrico sia adeguato alla potenza massima assorbita dall’apparecchio, indicata in targa, accertando in particolare che la sezione dei cavi dell’impianto sia idonea alla potenza assorbita dall’apparecchio. Per l’alimentazione generale dell’apparecchio dalla rete elettrica,

non è consentito l’uso di adattatori, prese multiple e/o prolunghe.

L’uso di qualsiasi componente che utilizza energia elettrica comporta l’osservanza di alcune regole fondamentali quali:

- Non toccare l’apparecchio con parti del corpo bagnate o umide

e/o piedi nudi

- Non tirare i cavi elettrici

- Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,

sole, ecc.)

- Non permettere che l’apparecchio sia usato da bambini o da persone inesperte.

Il cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente. In caso di danneggiamento del cavo spegnere l’apparecchio e, per la sua sostituzione, rivolgersi esclusivamente a personale

professionalmente qualicato.

Allorché si decida di non utilizzare l’apparecchio per un certo periodo, è opportuno spegnere l’interruttore elettrico di alimentazione a tutti i

componenti dell’impianto che utilizzano energia elettrica.

Collegamento gas

L’inosservanza delle norme legislative applicabili può dare

origine a incendi o deagrazioni, causando gravi danni a

materiali, animali o a persone, anche irreparabili

Determinare il diametro della tubazione secondo le norme vigenti. Prima di effettuare l’installazione dell’apparecchio è opportuno

sofare nella conduttura del gas onde eliminare eventuali residui di

lavorazione. Collegare lo scaldabagno alla tubazione gas dell’impianto interno e inserire a monte dell’apparecchio un rubinetto per la intercettazione e l’apertura gas. Attenersi alle prescrizioni di norma. Per la prima messa in funzione dell’apparecchio, far effettuare da

personale professionalmente qualicato le seguenti veriche:

- Il controllo della tenuta interna ed esterna dell’impianto di adduzione del gas

- La regolazione della portata del gas secondo la potenza richiesta dall’apparecchio

- Che l’apparecchio sia alimentato dal tipo di gas per il quale è predisposto

- Che la pressione di alimentazione del gas sia compresa nei valori riportati in targhetta

- Che l’impianto di alimentazione del gas sia dimensionato per la portata necessaria all’apparecchio e che sia dotato di tutti i dispositivi di sicurezza e controllo prescritti dalle norme vigenti.

In caso di assenza prolungata dell’utente dell’apparecchio, chiudere il rubinetto principale di adduzione del gas all’apparecchio. Non ostruire le aperture di areazione del locale dove installato un apparecchio a gas per evitare situazioni pericolose quali la formazione di miscele tossiche ed esplosive. Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.

Collegamento acqua

Collegare lo scaldabagno alla rete idrica e inserire un rubinetto di intercettazione dell’acqua a monte dell’apparecchio. Guardando l’apparecchio, l’entrata acqua fredda è a destra, l’uscita acqua calda è a sinistra. Assicurarsi che le tubazioni del vostro impianto idrico non siano usate come prese di terra del vostro impianto elettrico o telefonico, non sono assolutamente idonee a

questo uso. Potrebbero vericarsi in breve tempo gravi danni alle

tubature, ed all’apparecchio. La distanza minima tra l’apparecchio e un punto di prelievo deve essere superiore a 0,5 m.

Evacuazione dei prodotti della combustione

Per l’evacuazione dei prodotti combusti riferirsi alle normative UNICIG 7129 e 7131.

Lo scaldabagno è fornito privo del kit scarico fumi/aspirazione aria,

in quanto è possibile utilizzare gli accessori per apparecchi a camera stagna a tiraggio forzato che meglio si adattano alle caratteristiche installative. Per l’estrazione dei fumi e il ripristino dell’aria comburente dello scaldabagno impiegare tubazioni originali o altre di pari caratteristiche

certicate CE e assicurarsi che il collegamento avvenga in maniera

corretta, così come indicato dalle istruzioni fornite a corredo degli accessori fumi. Ad una sola canna fumaria si possono collegare più apparecchi, a condizione che tutti siano del tipo a camera stagna.

Lo scaldabagno è un apparecchio di tipo C (a camera stagna) e

deve quindi avere un collegamento sicuro al condotto di scarico dei fumi ed a quello di aspirazione dell’aria comburente che sfociano entrambi all’esterno e senza i quali l’apparecchio non può funzionare.

SCARICHI COASSIALI ORIZZONTALI

Lo scaldabagno viene fornito predisposto per essere collegato a con-

dotti di scarico/aspirazione coassiale con la angia fumi installata.

Gli scarichi coassiali possono essere orientati nella direzione più adatta alle esigenze del locale, rispettando modalità e lunghezze riportate in tabella.

In gura 8 sono riportate le quote di riferimento per la tracciatura

del foro attraversamento muro rispetto alla piastra di supporto scal-

dabagno (vedi tabella).

Lunghezza

condotti/metri

11 Fi

no a 1 ø 41

da 2,7 a 5,7 non installata

Lunghezza

condotti/metri

14 Fi

no a 1 ø 43

da 1,9 a 3,7 non installata

SCARICHI COASSIALI VERTICALI

Impiegare il collettore scarico verticale e, se necessario, le relative prolunghe, rispettando le lunghezze massime consentite come ri-

portato in tabella.

Lunghezza

condotti/metri

11 Fi

no a 1,5 ø 41

da 3,2 a 6,5 non installata

Lunghezza

condotti/metri

14 Fi

no a 1,5 ø 43

da 2,4 a 4,5 non installata

SCARICHI SDOPPIATI

Gli scarichi sdoppiati possono essere orientati nella direzione più adatta alle esigenze del locale. Il condotto di scarico dei prodotti della combustione è indicato in gura 9. La angia fumi, quando necessario, deve essere tolta facendo leva con un cacciavite.

La gura 8 riporta la vista dall’alto dello scaldabagno con le quote

di riferimento per gli interassi di scarico fumi e ingresso aria comburente, rispetto alla piastra di supporto scaldabagno.

La tabella riporta le lunghezze rettilinee ammesse

Lunghezza

condotti/metri

11 Fi

2+2 ø 41

da 7+7 a 16+16 non installata

Lunghezza

condotti/metri

14 Fi

2+2 ø 43

da 5+5 a 13+13 non installata

N.B. Nel caso di condotti con lunghezze differenti, riferirsi al graco

seguente.

Flangia

fumi (mm)

Flangia

fumi (mm)

Flangia

fumi (mm)

Flangia

fumi (mm)

Flangia

fumi (mm)

Flangia

fumi (mm)

Perdita di carico

di ogni curva

45° 90°

1 m 1,4 mda 1 a 2,7 ø 43

Perdita di carico

di ogni curva

45° 90°

1 m 1,4 mda 1 a 1,9 ø 45

Perdita di carico

di ogni curva

45° 90°

1 m 1,4 mda 1,5 a 3,2 ø 43

Perdita di carico

di ogni curva

45° 90°

1 m 1,4 mda 1,5 a 2,4 ø 45

Perdita di carico

di ogni curva

45° 90°

1 m 1,5 mda 2+2 a 7+7 ø 43

Perdita di carico

di ogni curva

45° 90°

1 m 1,5 mda 2+2 a 5+5 ø 45

Baxi 11 Fi

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38

non instalata

lunghezza tubo scarico fumi (m)

Flangia ø 43

Flangia ø 41

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46

lunghezza tubo aspirazione aria (m)

Baxi 14 Fi

Flangia ø 45

Flangia ø 43

lunghezza tubo scarico fumi (m)

non instalata

lunghezza tubo aspirazione aria (m)

83 59

Fig. 8 - Vista dall’alto con interassi

SCARICHI COASSIALI SCARICHI SDOPPIATI

11 14

A 70 112,5

142

B 80 80

C 150 192,5

Fig. 9 - Dimensioni scarichi

150

240

EXTMENU

C52

C82

Uscita posteriore

C52

C32

C42

C12

Fig. 10 - Congurazioni di scarico

B22

C42

C92

Ingresso aria

C12

B32

Possibili congurazioni di scarico: B22 - B22P - B32 - C12 - C32 - C42 - C52 - C62 - C82 - C12x -

C32x - C42x - C52x - C62x - C82x

B22-B22P Aspirazione in ambiente e scarico all’esterno B32 Scarico fumi in canna fumaria singola o collettiva integrata

nell’edicio. Aspirazione aria dall’ambiente

C12-C12x Scarico a parete concentrico. I tubi possono partire dalla scaldabagno indipendenti, ma le uscite devono essere concentriche o abbastanza vicine da essere sottoposte a condi-

zioni di vento simili (entro 50 cm)

C32-C32x Scarico concentrico a tetto. Uscite come C12 C42-C42x Scarico e aspirazione in canne fumarie comuni sepa-

rate, ma sottoposte a simili condizioni di vento C52-C52x Scarico e aspirazione separati a parete o a tetto e

comunque in zone a pressioni diverse. Lo scarico e l’aspirazione

max 50 cm

non devono mai essere posizionati su pareti opposte C62-C62x Scarico e aspirazione realizzati con tubi commercia-

lizzati e certicati separatamente (EN 1856/1859)

C82-C82x Scarico in canna fumaria singola o comune e aspirazione a parete

PANNELLO COMANDI

Service toolgate

Display

Tasto

Accensione

Spegnimento

RESET

MEM

Manopola regolazione

temperatura acqua

Display

EXTMENU

MEM

1. Presenza di anomalia

2. Presenza di amma (simbolo amma) Anomalia amma (simbolo barrato)

3. Prelievo acqua in corso

4. Valore della temperatura impostata Guasti / Allarmi

5. Connessione a comando remoto (modello

da esterno)

6. Connessione a impianto solare

Fig. 11 - Pannello comandi e display

UTILIZZO DELL’APPARECCHIO

Veriche preliminari

La prima accensione deve essere effettuata dal Servizio di

Assistenza Tecnica autorizzato che dovrà vericare:

Che i dati delle reti di alimentazione corrispondano a quanto dichiarato in targa dati. Che i dati di targa siano rispondenti a quelli delle reti di alimenta-

zione (elettrica, idrica, gas).

Che l’installazione sia conforme alle normative locali vigenti. Che sia stato effettuato regolarmente il collegamento elettrico alla rete e della terra.

Messa in funzione dell’apparecchio

Fatte le opportune veriche procedere con le seguenti operazioni. Alimentare la scaldabagno elettricamente. Aprire il rubinetto gas installato a monte dello scaldabagno. Aprire il rubinetto d’acqua presente nella parte inferiore dello scal-

dabagno.

h Premere il tasto di accensione h Il display visualizza:

1. Test simboli (display tutto acceso)

2. Revisione del software

3. Il tipo di gas per il quale lo scaldabagno è predisposto (ng:

G20 - Lg: LPG)

4. Potenza in kW dell’apparecchio

Al termine della procedura di prima accensione, il display visua- lizza i simboli (Fig. 13). Premere il tasto per accendere lo scaldabagno, il display vi-

sualizza il valore della temperatura impostata, il simbolo (in caso di prelievo di acqua calda in corso) e il simbolo (in caso di

funzionamento del bruciatore) (Fig. 12).

Regolazione della temperatura dell’acqua

La temperatura dell’acqua puo’ essere impostata in un campo compreso tra 37 e 60°C.

h Ruotare il tasto di accensione in senso orario per aumentare

la temperatura e antiorario per diminuirla, il simbolo lampeggia e il display visualizza la nuova temperatura impostata

per 5 secondi.

Spegnimento dell’apparecchio

h Tenere premuto per circa 5 secondi il tasto di spegnimento

dello scaldabagno

h Non appena i simboli iniziano a lampeggiare, rilasciare

il tasto

h L’apparecchio sarà in condizione di OFF e il display visualiz-

za i simboli ssi

Da questo momento l’apparecchio rimane inattivo.

Fig. 12 - Visualizzazione apparecchio in funzione

Nel caso di spegnimento per lunghi periodi, disinserire l’in-

terruttore onnipolare esterno allo scaldabagno e chiudere il rubinetto del gas a monte dello scaldabagno.

Nel caso in cui sussista la possibilità che la temperatura

nel locale di installazione scenda sotto i 0°C è necessario svuotare lo scaldabagno dall’acqua chiudendo il rubinetto di entrata dell’acqua fredda e aprendo il rubinetto dell’acqua calda piu’ in basso della rete idrica del locale.

Per ripristinare nuovamente il funzionamento dello scaldabagno, premere per circa 5 secondi il tasto di accensione .

Fig. 13 - Visualizzazione apparecchio spento (OFF)

Anomalie e visualizzazioni a display

In caso di blocco dell’apparecchio il display visualizza la scritta AL

seguito da un codice anomalia al quale riferirsi per lo sblocco.

Si possono vericare due tipi di arresto:

h Arresto temporaneo (non permanente), il codice di anomalia

si presenta lampeggiante, l’arresto è automaticamente rimosso al cessare della causa che lo aveva provocato, se l’anoma-

lia persiste, l’arresto passa da temporaneo a denitivo

h Arresto denitivo (blocco), il codice di anomalia si presenta

sso, in questo caso l’apparecchio non riparte automatica-

mente e dovrà essere sbloccato dall’utente o dall’operatore solo tramite la procedura di sblocco.

Fig. 14 - Visualizzazione apparecchio in blocco

Di seguito elenchiamo le tipologie di allarmi, la loro tipica visualizza-

zione a display e le soluzioni per ripristinare l’apparecchio:

Visualizzazione Tipo allarme Soluzioni

Arresto denitivo

Arresto temporaneo

Arresto denitivo

Allarme blocco modulo controllo amma. Allarme guasto elettronica controllo am-

ma.

Allarme termostato limite.

Allarme guasto NTC sanitario. Chiedere l’intervento di un tecnico abilitato.

Allarme amma parassita. Chiedere l’intervento di un tecnico abilitato.

Allarme cavo modulatore interrotto.

Allarme in caso di 5 riarmi consecutivi. Per ripristinare l’apparecchio, togliere e ridare tensione elettrica.

Tenere premuto il tasto reset , appena sul display compare la scritta rilasciare il tasto.

L’apparecchio riparte automaticamente, se l’anomalia persiste chiedere l’intervento di un tecnico abilitato.

Tenere premuto il tasto reset , appena sul display compare la

scritta rilasciare il tasto. L’apparecchio riparte automaticamente, se l’anomalia persiste chiedere l’intervento di un tecnico abilitato.

Tenere premuto il tasto reset , appena sul display compare la

scritta rilasciare il tasto. L’apparecchio riparte automaticamente, se l’anomalia persiste chiedere l’intervento di un tecnico abilitato.

Tenere premuto il tasto reset , appena sul display compare la

scritta rilasciare il tasto. Se l’anomalia persiste chiedere l’intervento di un tecnico abilitato

Arresto temporaneo

Arresto denitivo

Allarme Low Voltage. Attendere l’autoripristino della scaldabagno.

Se l’anomalia persiste chiedere l’intervento di un tecnico abilitato.

Allarme rilevazione di errata frequenza rete.

Allarme perdita di amma per più di 3 volte

consecutive.

Attendere l’autoripristino della scaldabagno. Se l’anomalia persiste chiedere l’intervento di un tecnico abilitato.

Chiedere l’intervento di un tecnico abilitato.

Arresto temporaneo

Arresto denitivo

Anomalia pulsante Visualizzata quando si tiene premuto il tasto per più di 30 secon-

di, una volta che si rilascia il tasto, l’anomalia scompare.

Anomalia comunicazione pannello coman-

di a distanza (solo per modello da esterno).

Richiesta taratura valvola. Chiedere l’intervento di un tecnico abilitato.

Allarme per incremento temperatura non raggiunto.

Allarme errore driver. Chiedere l’intervento di un tecnico abilitato.

Allarme per problema di combustione in fase di accensione.

Chiedere l’intervento di un tecnico abilitato.

Tenere premuto il tasto reset , appena sul display compare la

scritta rilasciare il tasto. L’apparecchio riparte automaticamente, se l’anomalia persiste

chiedere l’intervento di un tecnico abilitato.

Arresto denitivo

Arresto temporaneo

Arresto denitivo

Visualizzazione

Blocco per cattiva combustione persistente Chiedere l’intervento di un tecnico abilitato

Allarme per cattiva combustione Chiedere l’intervento di un tecnico abilitato

AL84 - Allarme per cattiva combustione Visualizzata a display con la sola amma

lampeggiante La visualizzazione completa si avrà solo

nello storico allarme

Allarme errore software, startup scheda Chiedere l’intervento di un tecnico abilitato

Temperature elevate Chiedere l’intervento di un tecnico abilitato

Chiedere l’intervento di un tecnico abilitato

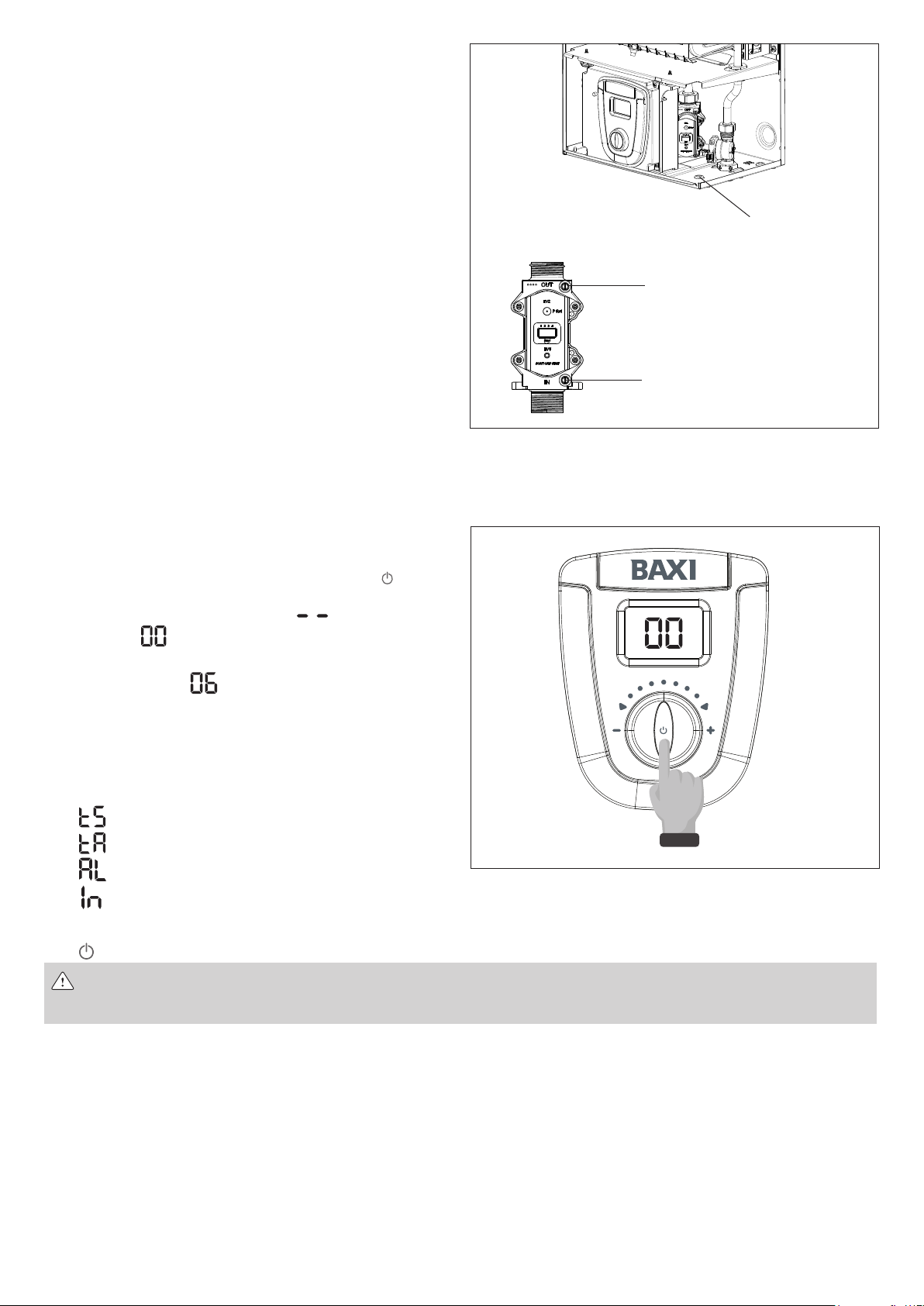

Verica della pressione di rete (pressione minima di alimentazione) (solo per apparecchi funzionanti

a metano)

h Scollegare elettricamente lo scaldabagno h Togliere il mantello svitando le viti di ssaggio poste nella par-

te inferiore dello scaldabagno e sganciando il mantello nella

parte superiore (Fig. 21)

h Togliere il tappo che chiude il passaggio di servizio (posizio-

nato sulla mensola) e far passare attraverso il foro il tubetto

di silicone del manometro

h Allentare di circa due giri la vite della presa di pressione a

monte della valvola gas e collegarvi il manometro h Richiudere accuratamente il mantello h Ruotare la manopola regolazione temperatura acqua al massimo h Alimentare elettricamente la scaldabagno h Aprire un rubinetto dell’acqua calda alla massima portata

Vericare la pressione del gas riferendosi ai valori indicati in tabella

dati, se la pressione è superiore a 15 mbar procedere con la taratura della valvola gas. Al momento della misurazione è ammessa

una tolleranza di +/- 0,5 mbar.

h Chiudere il rubinetto dell’acqua calda h Scollegare il manometro e riavvitare con cura la vite della

presa di pressione a monte della valvola gas.

passaggio di servizio

presa di pressione a

valle della valvola

presa di pressione a

monte della valvola

Fig. 15 - Verica pressione di rete

Attivazione “MENÙ SERVICE”

E’ possibile accedere al “MENÙ SERVICE” all’interno del quale si possono modicare i parametri di funzionamento dell’apparecchio.

h Con scaldabagno acceso premere il tasto reset per circa

10 secondi, i simboli a display cominciano a lampeggiare,

viene visualizzato prima il simbolo e successivamente

il simbolo h Rilasciare il tasto reset h Inserire il codice ruotando la manopola e confermare

premendo il tasto reset.

Se il codice risultasse sbagliato o se dovesse scadere il tempo previsto per l’operazione, l’apparecchio ritorna automaticamente nello

stato di stand/by o di funzionamento. Una volta entrati nel “MENÙ SERVICE” è possibile selezionare il

sottomenù di interesse ruotando la manopola:

h Menù parametri

h Menù taratura

h Menù storico allarmi

h Menù info

Individuato il sottomenù di interesse confermare premendo il tasto reset .

Fig. 16 - Attivazione “Menù Service”

Per uscire dal “MENÙ SERVICE” premere il tasto reset nchè la scritta MENÙ lampeggia, rilasciare il tasto: il display si posizio-

na sull’ultimo sottomenù selezionato. Premere nuovamente il tasto reset nchè la scritta MENÙ lampeggia, rilasciare il tasto: il display visualizza il valore della temperatura impostata.

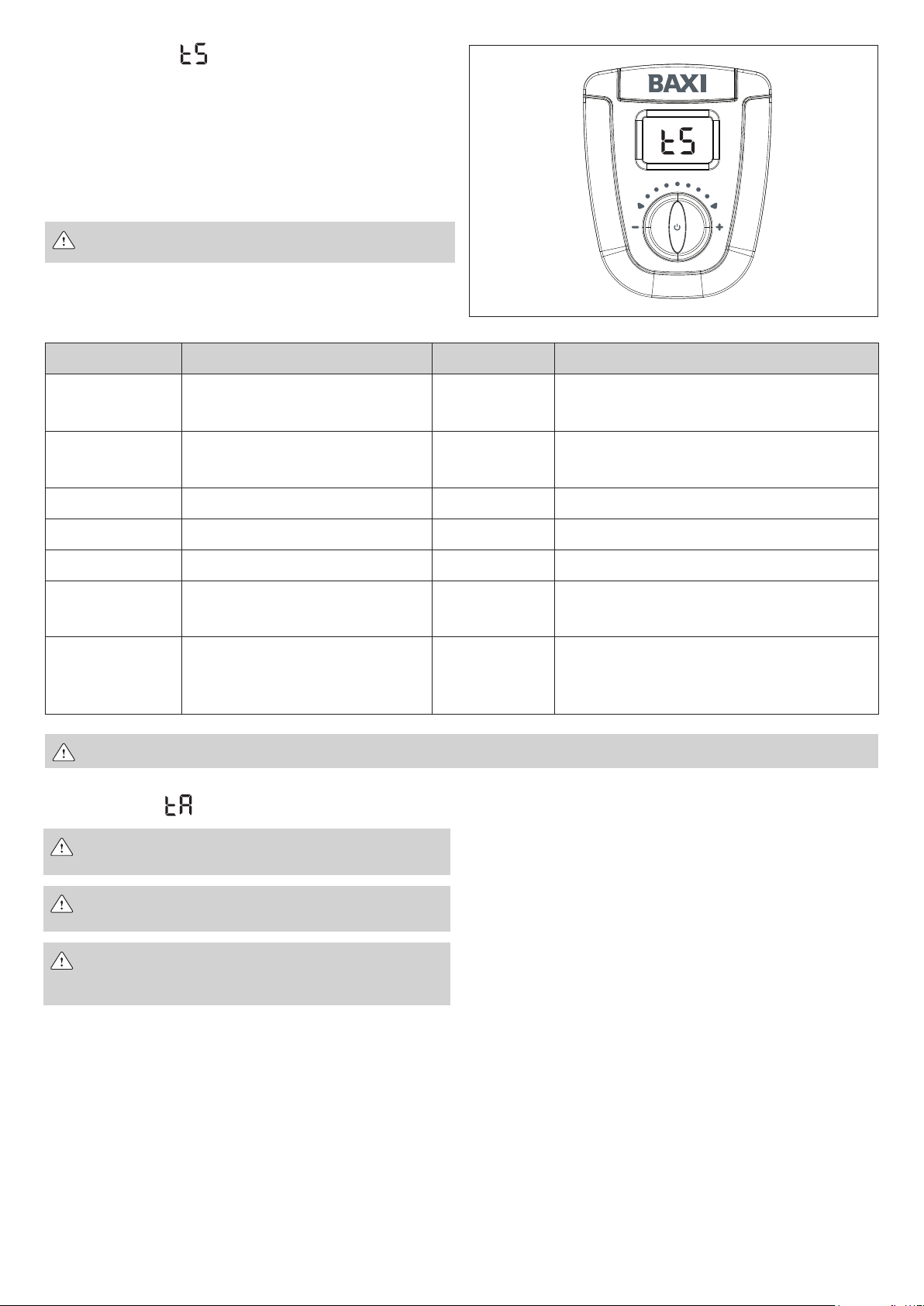

Menù parametri

h All’attivazione del menù appare l’indice del primo parametro

seguito dal valore impostato h Ruotare la manopola per visualizzare i parametri successivi h Individuato il parametro da modicare premere il tasto reset:

il valore modicabile lampeggia e tramite la rotazione della

manopola sarà possibile eseguire la variazione

h Memorizzare il valore premendo il tasto reset

L’uscita dal menù termina automaticamente dopo 5 minuti

di inutilizzo oppure premendo a lungo il tasto reset.

Di seguito l’elenco dei parametri modicabili:

NR. PARAMETRO DESCRIZIONE RANGE VALORE DEFAULT

Tipo gas

Eventuali altri parametri aggiuntivi rispetto la tabella precedente non vanno modicati per nessuna ragione

0 = metano 1 = GPL

Modalità spento DHW

0 = sso

1 = legato al setpoint DHW

Potenza di accensione 0 ... 40 40

Tset massima sanitario 37 ... 60 60°C

Taratura completa o parziale 0 ... 100 0

Modulazione sanitario con ussimetro 0 = modulazione senza ussimetro 1 = modulazione con ussimetro

Potenza scaldabagno 0 = 11

1 = 14 2 = 14HM

Fig. 17 - Attivazione “Menù Parametri”

0 - 1 0

0 - 1 1

0 ... 2 a seconda del modello

Menù taratura

Le regolazioni delle pressioni devono essere eseguite

esclusivamente da un tecnico abilitato.

Le operazioni descritte di seguito devono essere fatte in

sequenza.

L’operazione di taratura termina automaticamente dopo 15

minuti di inattività oppure premendo a lungo il tasto reset o

nel caso di sovratemperatura (67°C).

Prima della taratura vericare la pressione di rete, riferendosi al

paragrafo precedente. Per tarare la valvola del gas scostandosi dal valore impostato di

circa +/- 1,5 mbar, eseguire le seguenti operazioni:

h Posizionare l’interruttore elettrico dell’impianto su spento h Togliere il mantello svitando le viti di ssaggio poste nella par-

te inferiore dello scaldabagno e sganciando il mantello nella parte superiore

h Togliere il tappo che chiude il passaggio di servizio (posizio-

nato sulla mensola - Fig. 15) e far passare attraverso il foro il

tubetto di silicone del manometro

h Allentare di circa due giri la vite della presa di pressione a

valle della valvola gas e collegarvi un manometro

h Richiudere accuratamente il mantello e posizionare l’interrut-

tore elettrico dell’impianto su acceso h Accedere al Menù taratura h Aprire un rubinetto dell’acqua calda e attendere l’accensione

del bruciatore.

All’attivazione del menù apparirà la scritta ad indicare che lo scaldabagno funziona al massimo.

h Ruotare la manopola no a visualizzare sul manometro il va-

lore della pressione massima al bruciatore (rif. tabella dati

tecnici)

h Per memorizzare il valore premere il tasto reset h Premere il tasto reset per selezionare il successivo valore di

taratura del minimo h Ruotare la manopola no a visualizzare sul manometro il

valore della pressione minima al bruciatore (rif. tabella dati

tecnici)

h Per memorizzare il valore premere il tasto reset h Chiudere il rubinetto dell’acqua calda.

Menù storico allarmi

Questa funzione permette di visualizzare gli ultimi 10 errori intervenuti sull’apparecchio.

Fig. 18 - Attivazione “Menù Taratura”

All’attivazione del menù appariranno alternativamente la scritta

(indice dell’ultimo errore memorizzato) e il codice d’errore

(es: => ). Ruotando la manopola è possibile far scorrere l’indice degli errori,

la visualizzazione vanno dal piu’ recente al più lontano nel tempo.

In caso di pause da parte dell’utente, sul display compare la scritta

AL per indicare che si è all’interno del menù storico errori. L’uscita dal menù avviene in maniera automatica dopo 5 minuti di

inutilizzo oppure premendo il tasto reset.

Menú info

Questa funzione permette di visualizzare:

h La revisione del software h La temperatura dell’acqua in diretta h La portata dell’acqua in diretta (l/min).

Questa funzione rimane attiva durante l’erogazione dell’acqua calda.

L’uscita dal menù avviene in maniera automatica dopo 5 minuti di inutilizzo oppure premendo il tasto reset.

MANUTENZIONE

Si raccomanda un controllo dell’apparecchio da parte di

personale qualicato almeno una volta all’anno.

Fig. 19 - Attivazione “Menù Storico allarmi”

Fig. 20 - Attivazione "Menù Info”

Questo per garantire un funzionamento corretto, continuo ed afdabile dello scaldabagno.

Una manutenzione insufciente o inadeguata può compro-

mettere la sicurezza dell’apparecchio.

Prima di effettuare qualsiasi operazione di pulizia o di ma-

nutenzione, spegnere l’apparecchio agendo sull’interruttore onnipolare previsto sulla linea di alimentazione elettrica e chiudere i rubinetti del gas e dell’acqua all’apparecchio.

In particolare controllare i componenti principali e la tenuta del circuito del gas.

Fig. 21 - Smontaggio del mantello

Per effettuare la pulizia dei pannelli esterni utilizzare un panno imbevuto di acqua e sapone.

Non utilizzare solventi, polveri e spugne abrasive.

Non effettuare pulizie dell’apparecchio e/o delle sue parti con sostanze facilmente inammabili (esempio: benzina, alcool, nafta, ecc.).

Smontaggio del mantello (Fig. 21)

Togliere il mantello svitando le viti di ssaggio poste nella parte

inferiore dello scaldabagno e sganciare il mantello nella parte superiore

Accessibilità alla scheda elettronica (Fig. 22)

Togliere il mantello riferendosi al paragrafo specico. Togliere il cruscotto svitando le viti che lo ssano alla sede della

scheda elettronica. Scollegare i connettori.

Fig. 22 - Accessibilità alla scheda elettronica

Smontaggio della valvola gas (Fig. 23)

Togliere il mantello riferendosi al paragrafo specico. Svitare le viti che ssano il cruscotto alla mensola inferiore.

Estrarre il cruscotto senza scollegare il cablaggio ed agganciarlo

alla mensola come indicato in gura. Scollegare la valvola gas svitando le viti di ssaggio e il dado di

collegamento alla rampa gas.

Smontaggio del ventilatore (Fig. 24)

Togliere il mantello riferendosi al paragrafo specico. Svitare la vite di ssaggio del ventilatore.

Abbassare il ventilatore liberandolo dai ganci ed estrarlo facendolo scorrere verso sinistra.

Smontaggio scambiatore (Fig. 25)

Togliere il mantello riferendosi al paragrafo specico. Svitare le viti che ssano il cruscotto alla mensola inferiore (Fig. 22).

Estrarre il cruscotto senza scollegare il cablaggio ed agganciarlo

alla mensola come indicato in gura 22. Rimuovere la staffa svitando le viti di ssaggio. Scollegare le rampe entrata/uscita acqua dallo scambiatore rimuo-

vendo i dadi e controdadi. Inclinare in avanti lo scambiatore ed estrarlo.

Smontaggio bruciatore (Fig. 26)

Togliere il mantello riferendosi al paragrafo specico.

Scollegare la rampa del gas svitando il dado.

Svitare le viti di ssaggio del bruciatore.

Sconnettere il connettore dell’elettrodo. Estrarre il bruciatore dalla propria sede.

viti

ssaggio

Fig. 23 - Smontaggio valvola gas

viti

ssaggio

Fig. 24 - Smontaggio ventilatore

vite

ssaggio

staffa

dado e

controdado

rampa

gancio

vite

ssaggio

staffa

dado e

controdado

rampa

Fig. 25 - Smontaggio scambiatore

viti ssaggio

bruciatore

Fig. 26 - Smontaggio bruciatore

Baxi 11-14 Fi IT - ed. 1 - 11_16

Baxi AQUAPROJET+ 11/14 Fi SCARICA MANUALE UTENTE

Specifications and Main Features

Frequently Asked Questions

User Manual
