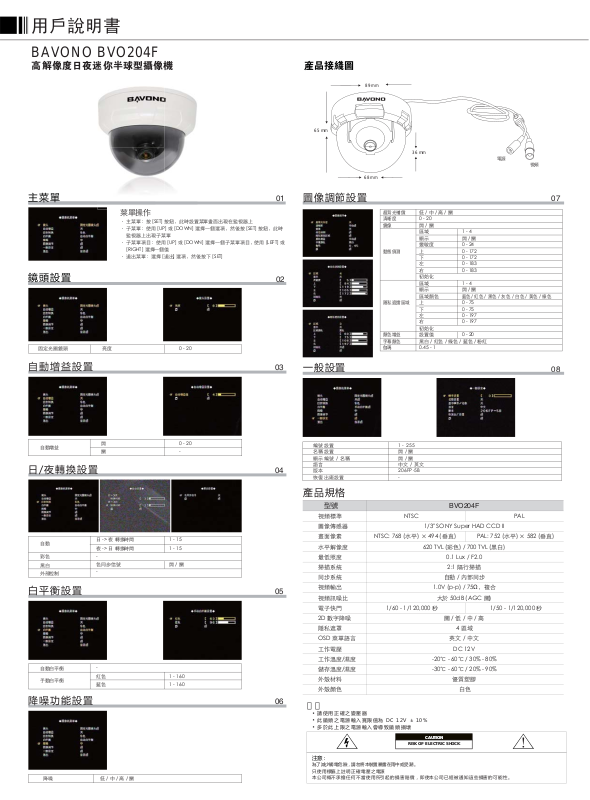

用戶說明書
BAVONO BVO204F
高解像度日夜迷你半球型摄像机
产品接线图
89 mm
65 mm
主菜單
菜單操作
主菜單：按 [SET] 按鈕，此時設置菜單畫面出現在監視器上
·
子菜單：使用 [UP] 或 [DOWN] 選擇一個選項，然後按 [SET] 按鈕，此時
·
監視器上出現子菜單
子菜單項目：使用 [UP] 或 [DOWN] 選擇一個子菜單項目，使用 [LEFT] 或
·
[RIGHT] 選擇一個值
退出菜單：選擇 [退出] 選項，然後按下 [SET]
·
鏡頭設置
固定光圈鏡頭 亮度 0 - 20
自動增益設置
圖像調節設置
01
02
03
一般設置
68 mm
超背光補償
清晰度
鏡像
動態偵測
隱私遮擋區域
顔色增益
字幕顔色
伽瑪
36 mm
低 / 中 / 高 / 關
0 - 20
開 / 關
區域
顯示
靈敏度
上
下
左
右
初始化
區域
顯示
區域顔色
上
下
左
右
初始化
設置值
黑白 / 紅色 / 綠色 / 藍色 / 粉紅
0.45 - 1
1 - 4
開 / 關
0 - 24
0 - 172
0 - 172
0 - 183
0 - 183
1 - 4
開 / 關
藍色/ 紅色 / 黑色 / 灰色 / 白色 / 黃色 / 綠色
0 - 75
0 - 75
0 - 197
0 - 197
0 - 20
電源
視頻
07
08
自動增益
日/夜轉換設置
自動
彩色
黑白
外部控制
日 -> 夜 轉換時間 1 - 15
夜 -> 日 轉換時間
色同步信號
-
白平衡設置
自動白平衡
手動白平衡
-
紅色
藍色
降噪功能設置
降噪 低 / 中 / 高 / 關
開
關
0 - 20
-
04
編號設置
名稱設置
顯示編號 / 名稱
語言
版本
恢復出廠設置
1 - 255
開 / 關
開 / 關
中文 / 英文
206FP-5B
-
產品規格
BVO204F
1/3" SONY Super HAD CCD II
620 TVL (彩色) / 700 TVL (黑白)
0.1 Lux / F2.0
2:1 隔行掃描
自動 / 內部同步
1.0V (p-p) / 75Ω，複合
大於 50dB (AGC 關)
關 / 低 / 中 / 高
4 區域
英文 / 中文
DC 12V
-20℃ - 60℃ / 30% - 80%
-30℃ - 60℃ / 20% - 90%
優質塑膠
白色
CAUTION
1 - 15
開 / 關
1 - 160
1 - 160
05
06
型號
視頻標準
圖像傳感器
畫面像素
NTSC: 768 (水平) × 494 (垂直) PAL: 752 (水平) × 582 (垂直)
水平解像度
最低照度
掃描系統
同步系統
視頻輸出
視頻訊噪比
電子快門
2D 數字降噪
隱私遮罩
OSD 菜單語言
工作電壓
工作溫度/濕度
儲存溫度/濕度
外殼材料
外殼顏色
注意
請使用正確之變壓器
此鏡頭之電源輸入寬限值為 DC 12V ± 10%
多於此上限之電源輸入會導致鏡頭損壞
注意 :
為了減少觸電危險，請勿將本裝置暴露在雨中或受潮 。
只使用標籤上註明正確電壓之電源
本公司概不承擔任何不當使用所引起的損害賠償，即使本公司已經被通知這些損害的可能性。
NTSC PAL
1/60 - 1/120,000 秒 1/50 - 1/120,000 秒
RRIISSKK OOFF EELLEECCTTRRIICC SSHHOOCCKK
