Page 1
k
Originalbetriebsanleitung
Winkelschleifer
t
Original operating instructions
Angle grinder
p
Mode d’emploi d’origine
Meuleuse d’angle
C
Istruzioni per l’uso originali
Smerigliatrice angolare
lL
Original betjeningsvejledning
Vinkelsliber
U
Original-bruksanvisning
Vinkelslip
Bf
Originalne upute za uporabu
Kutna brusilica
4
Originalna uputstva za upotrebu
Ugaona brusilica
j
Originální návod k obsluze
Úhlová bruska
W
Originálny návod na obsluhu
Uhlová brúska
Art.-Nr.: 44.307.80 I.-Nr.: 11012
BAG 115/1
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 1
Page 2
2
1
1
2
4
2 3
3
5
B
a
4
A
3
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 2
Page 3
3
4
5
6
1
4
a
c
b
2.
1.
7
8
a
b
a
b
9
a
b
a
2
5
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 3
Page 4
4
D

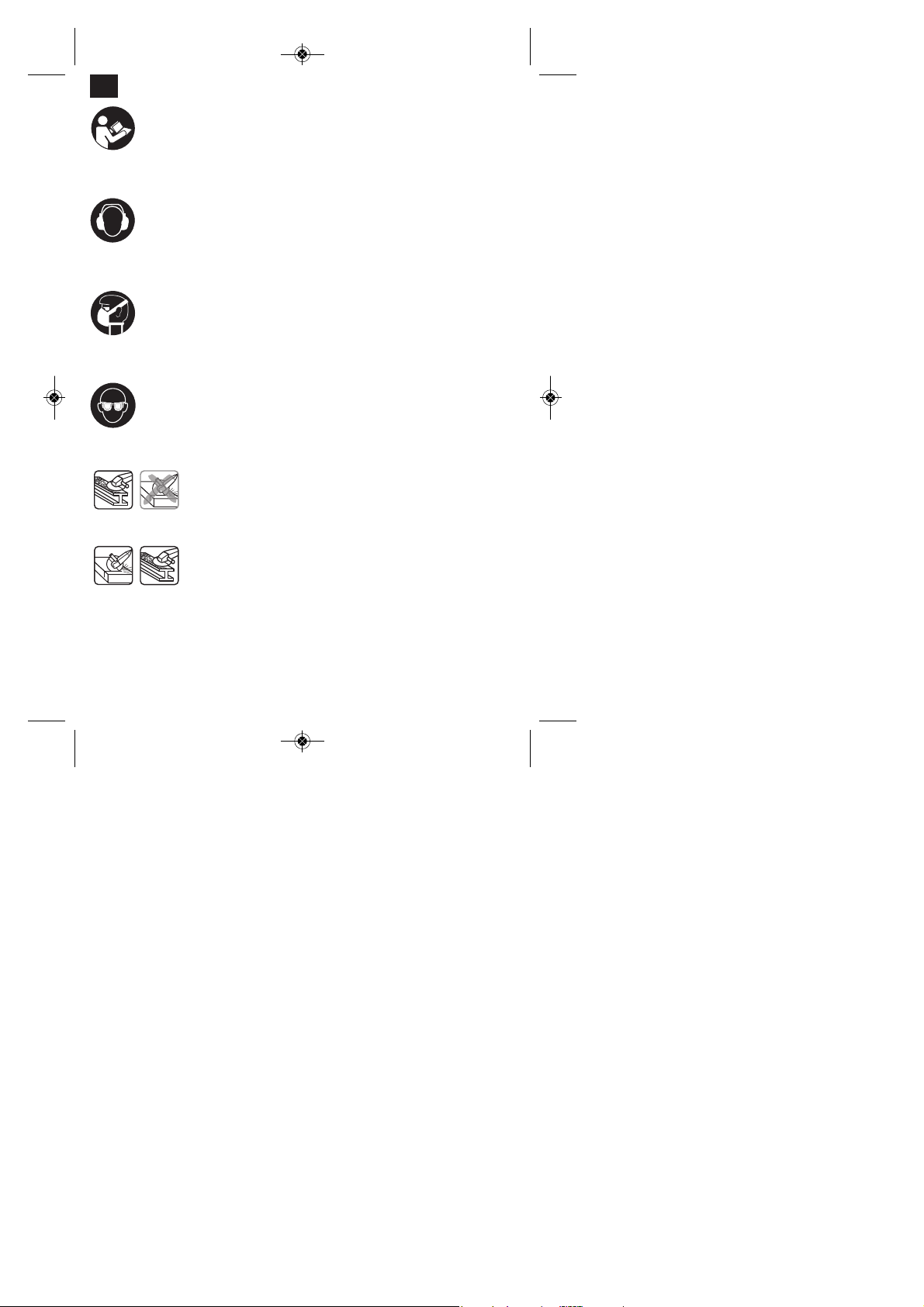

Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet. (Nicht im
Lieferumfang enthalten)
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 4
Page 5
5
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Flanschmutterschlüssel
3. Lieferumfang
n Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
n Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
n Überprüfen Sie, ob der Lieferumfang vollständig
ist.
n Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
n Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
n Originalbetriebsanleitung
n Sicherheitshinweise
4. Bestimmungsgemäße Verwendung
Der Winkelschleifer ist zum Schleifen von Metall und
Gestein unter Verwendung der entsprechenden
Schleifscheibe und der entsprechenden Schutzvorrichtung bestimmt.
Achtung! Zum Trennen von Metall und Gestein darf
der Winkelschleifer nur verwendet werden, wenn die
Schutzvorrichtung, welche als Zubehör erhältlich ist,
montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
5. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 500 W
Leerlauf-Drehzahl: 11.000 min
-1
Max. Scheiben-ø: 115 mm
Gewinde der Aufnahmespindel: M14
Schutzklasse: II / 쓑
Gewicht: 1,5 kg
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 5
Page 6
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
84 dB(A)
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
95 dB(A)
Unsicherheit K
WA
3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Oberflächenschleifen
Schwingungsemissionswert a
h
= 3,22 m/s
2
Unsicherheit K = 0,3 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
n Verwenden Sie nur einwandfreie Geräte.
n Warten und reinigen Sie das Gerät regelmäßig.
n Passen Sie Ihre Arbeitsweise dem Gerät an.
n Überlasten Sie das Gerät nicht.
n Lassen Sie das Gerät gegebenenfalls
überprüfen.
n Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
n Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht
ordnungsgemäß geführt und gewartet wird.
6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
6.1 Zusatzhandgriff montieren (Bild 2)
n Der Winkelschleifer darf nicht ohne
Zusatzhandgriff (3) benutzt werden.
n Der Zusatzhandgriff kann an den 2 Positionen
(A, B) eingeschraubt werden.
6.2 Einstellen der Schutzvorrichtung (Bild 3)
n Schalten Sie das Gerät aus. Ziehen Sie den
Netzstecker!
n Stellen Sie die Schutzvorrichtung (4) zum Schutz
Ihrer Hände so ein, dass das Schleifgut vom
Körper weggeführt wird.
n Die Position der Schutzvorrichtung (4) kann den
jeweiligen Arbeitsbedingungen angepasst
werden: Lockern Sie die Schraube (a) und
drehen Sie die Abdeckung (4) in die gewünschte
Position.
n Achten Sie darauf, dass die Schutzvorrichtung
(4) das Getriebegehäuse korrekt abdeckt.
n Ziehen Sie die Schraube (a) wieder fest.
n Stellen Sie sicher, dass die Schutzvorrichtung (4)
fest sitzt.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung.
D
6
Geräteseite Geeignet für
Links (Pos. A) Rechtshänder
Rechts (Pos. B) Linkshänder
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 6
Page 7
D
7
Benutzen Sie den Winkelschleifer nicht ohne
Schutzvorrichtung.
6.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
austauschen.
7. Bedienung
7.1 Schalter (Abb. 4)
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet. Zum Einschalten
den Schieber (a) nach rechts schieben und
gleichzeitig den Ein-/Ausschalter (2) nach vorn
schieben und niederdrücken. Zum Ausschalten des
Winkelschleifers die Taste (2) hinten niederdrücken.
Die Taste (2) springt in die Ausgangsstellung zurück.
Warten Sie, bis die Maschine ihre
Höchstdrehzahl erreicht hat. Danach können Sie
den Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
7.2 Wechseln der Schleifscheiben (Bild 5)
Für das Wechseln der Schleifscheiben benötigen Sie
den beiliegenden Stirnlochschlüssel (5).
Netzstecker ziehen!
n Einfacher Scheibenwechsel durch
Spindelarretierung.
n Spindelarretierung drücken und Schleifscheibe
einrasten lassen.
n Die Flanschmutter mit dem Stirnlochschlüssel
öffnen. (siehe Bild 5)
n Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
7.3 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 6-9)
n Anordnung der Flansche bei Verwendung einer
gekröpften oder geraden Schleifscheibe (Bild 7)
a) Spannflansch
b) Flanschmutter
n Anordnung der Flansche bei Verwendung einer
gekröpften Trennscheibe (Bild 8)
a) Spannflansch
b) Flanschmutter
n Anordnung der Flansche bei Verwendung einer
geraden Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
7.4 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
7.5 Schleifscheiben
n Die Schleif- oder Trennscheibe darf nie größer
als der vorgeschriebene Durchmesser sein.
n Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Drehzahl.
n Die Drehzahl der Schleif- oder Trennscheibe
muss höher sein als die Leerlaufdrehzahl des
Winkelschleifers.
n Verwenden Sie nur Schleif- und Trennscheiben
die für eine minimale Drehzahl von 11.000 min
-1
und für eine Umfangsgeschwindigkeit von 80 m/s
zugelassen sind.
n Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der DiamantTrennscheibe muss mit dem Drehrichtungspfeil
auf dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern auf
eine gute Lagerung und Transport. Setzen Sie die
Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte bei
den Schleifkörpern zu Beschädigungen, wie z. B.
Rissen führen und eine Gefahr für den Benutzer
darstellen.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 7
Page 8
7.6 Arbeitshinweise
7.6.1 Schruppschleifen
Achtung! Schutzvorrichtung zum Schleifen
verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
7.6.2 Trennschleifen
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 9.4).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
8. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
n Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
n Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
n Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
9.2 Kohlebürsten
n Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen. Achtung! Die Kohlebürsten dürfen
nur von einer Elektrofachkraft ausgewechselt
werden.
9.3 Wartung
n Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
n Typ des Gerätes
n Artikelnummer des Gerätes
n Ident-Nummer des Gerätes
n Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise, Infos, sowie Bestellmöglichkeit
finden Sie unter www.isc-gmbh.info
Schutzabdeckung zum Trennen (Art.-Nr.: 44.500.38)
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
11. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!!
8
D
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 8
Page 9
9
GB
This safety guard is designed for sanding/grinding.
This safety guard is designed for cutting and grinding/sanding. (not included in
items supplied)
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 9
Page 10
GB
10
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
3. Items supplied
n Open the packaging and take out the equipment
with care.
n Remove the packaging material and any
packaging and/or transportation braces (if
available).
n Check to see if all items are supplied.
n Inspect the equipment and accessories for
transport damage.
n If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
n Original operating instructions
n Safety instructions
4. Proper use
The angle grinder is designed for grinding metal and
stone when using the appropriate grinding wheel and
guard.
Caution! To cut metal and stone the grinder/sander
may only be used when the guard (available as an
accessory) is mounted.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
5. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 500 W
Idling speed: 11000 rpm
Max. wheel diameter: 115 mm
Mounting spindle thread: M14
Protection class: II / 쏾
Weight: 1,5 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpAsound pressure level 84 dB(A)
KpAuncertainty 3 dB
LWAsound power level 95 dB(A)
KWAuncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 10
Page 11
GB
11
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Surface sanding/grinding
Vibration emission value a
h
= 3,22 m/s
2
K uncertainty = 0,3 m/s
2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
n Only use appliances which are in perfect working
order.
n Service and clean the appliance regularly.
n Adapt your working style to suit the appliance.
n Do not overload the appliance.
n Have the appliance serviced whenever
necessary.
n Switch the appliance off when it is not in use.
n Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
6. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
6.1 Fitting the additional handle (Fig. 2)
n The angle grinder must not be used without the
additional handle (3).
n The additional handle can be secured in any of 2
positions (A, B).
6.2 Setting the guard (Fig. 3)
n Switch off the tool. Pull the power plug.
n Adjust the guard (4) to protect your hands so that
the material being ground is directed away from
your body.
n The position of the guard (4) can be adjusted to
any specific working conditions. Undo the screw
(a) and turn the cover (4) into the required
position.
n Ensure that the guard (4) correctly covers the
gear wheel casing.
n Retighten the screw (a).
n Ensure that the guard (4) is secure.
Take care that the safety device is secure.
Never use the angle grinder without the
guard.
6.3 TEST RUN FOR NEW GRINDING WHEELS
Allow the right-angle grinder to run in idle for at least
1 minute with the grinding or cutting wheel fitted in
place. Vibrating wheels are to be replaced
immediately.
7. Operation
7.1 Switch (Fig. 4)
The angle grinder comes with a safety switch which is
designed to prevent accidents. To switch on, push
the slide switch (a) to the right while at the same time
pushing the ON/OFF switch (2) forwards and
depressing. To switch off the angle grinder, depress
the button (2) at the back. The switch (2) will jump
back into its starting position.
Tool side Suitable for
Left (position A) Right-handed users
Right (position B) Left-handed users
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 11
Page 12
12
GB
Wait until the machine has reached its top
speed. You can then position the angle grinder
on the workpiece and machine it.
7.2 Changing the grinding wheels (Fig. 5)
Use the face spanner (5) supplied to change the
grinding wheels.
Pull out the power plug.
n Simple wheel change by spindle lock:
n Press the spindle lock and allow the grinding
wheel to latch in place.
n Open the flange nut with the face spanner.
(Fig. 5)
n Change the grinding or cutting wheel and tighten
the flange nut with the face spanner.
Important!
Only ever press the spindle lock when the motor
and grinding spindle are at a standstill!
You must keep the spindle lock pressed while
you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side facing
the grinding or cutting wheel.
7.3 Flange arrangements when using grinding
wheels and cutting wheels (Fig. 6-9)
n Flange arrangement when using a depressed-
centre or straight grinding wheel (Fig. 7)
a) Clamping flange
b) Flange nut
n Flange arrangement when using a depressed-
centre cutting wheel (Fig. 8)
a) Clamping flange
b) Flange nut
n Flange arrangement when using a straight
cutting wheel (Fig. 9)
a) Clamping flange
b) Flange nut
7.4 MOTOR
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation
holes clean at all times.
7.5 GRINDING WHEELS
n Never use a grinding or cutting wheel bigger than
the specified diameter.
n Before using a grinding or cutting wheel, check
its rated speed.
n The wheel´s rated speed must be higher than the
idle speed of the right-angle grinder.
n Use only grinding and cutting wheels that are
approved for a minimum speed of 11000 rpm
and a peripheral speed of 80 m/sec.
n Check the direction of rotation when you use
diamond cutting wheels. The directional arrow on
the diamond cutting wheel must point in the
direction in which the tool rotates.
Take special care that the grinding/sanding wheels
are properly stored and transported. Ensure that the
grinding/sanding wheels are never exposed to shock,
jolts or sharp edges (for example during transport or
storage in a toolbox). This could cause damage (such
as cracks) to the grinding/sanding wheels and place
the user in serious danger.
7.6 OPERATING MODES
7.6.1 Rough grinding
Caution: Use the safety device for
sanding/grinding (included in items supplied).
For the best rough grinding results, hold the grinding
wheel at an angle of between 30° and 40° to the
workpiece surface and guide back and forth over the
workpiece in steady movements.
7.6.2 Cutting
Caution: Use the safety device for abrasive
cutting (available as accessory, see 9.4)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
It is prohibited to use the machine on
asbestos materials!
Never use a cutting wheel for rough grinding.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 12
Page 13
13
GB
8. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its aftersales service or similarly trained personnel to avoid
danger.
9. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
9.1 Cleaning
n Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
n We recommend that you clean the device
immediately each time you have finished using it.
n Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
9.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
9.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
9.4 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
n Type of machine
n Article number of the machine
n Identification number of the machine
n Replacement part number of the part required
For our latest prices, information and order details
please go to www.isc-gmbh.info
Safety guard for cutting (Art. No.: 44.500.38)
10. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
11. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 13
Page 14
14
F
Ce recouvrement de protection convient à l’affûtage.
Ce recouvrement de protection convient aux travaux de tronçonnage et de
meulage. (non compris dans la livraison)
«Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures»
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 14
Page 15
15
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil (figure 1)
1. Blocage de broche
2. Interrupteurs marche/arrêt
3. Poignée supplémentaire
4. Dispositif de protection
5. Clé pour écrou de bride
3. Volume de livraison
n Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
n Retirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
n Vérifiez si la livraison est bien complète.
n Contrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
n Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
n Mode d’emploi d’origine
n Consignes de sécurité
4. Utilisation conforme à l’affectation
La meuleuse d’angle sert à meuler le métal et la
pierre en utilisant la meule correspondante et le
dispositif de protection correspondant.
Attention ! Pour séparer le métal et la pierre, la
meuleuse d’angle doit uniquement être employée
lorsque le dispositif de protection (disponible avec les
accessoires) est monté.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
5. Données techniques
Tension réseau : 230 V ~ 50 Hz
Puissance absorbée : 500 W
Vitesse de rotation de marche à vide : 11000 tr/mn
ø de meule maxi. : 115 mm
Filetage de la broche de réception : M14
Catégorie de protection : II / 쏾
Poids: 1,5 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
84 dB(A)
Imprécision K
pA
3 dB
Niveau de puissance acoustique L
WA
95 dB(A)
Imprécision K
WA
3 dB
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 15
Page 16
F
16
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Rectifier les surfaces
Valeur dʼémission des vibrations a
h
= 3,22 m/s
2
Imprécision K = 0,3 m/s
2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
n Utilisez exclusivement des appareils en excellent
état.
n Entretenez et nettoyez l’appareil régulièrement.
n Adaptez votre façon de travailler à l’appareil.
n Ne surchargez pas l’appareil.
n Faites contrôler l’appareil le cas échéant.
n Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
n Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations mainbras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
6. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
6.1 Montage de la poignée supplémentaire
(figure 2)
n La meuleuse dʼangle ne doit pas être utilisée
sans poignée supplémentaire (3).
n La poignée supplémentaire peut être vissée au
niveau des 2 positions (A, B).
6.2 Réglage du dispositif de protection (figure 3)
n Mettre lʼappareil hors circuit. Tirez la fiche de
contact !
n Réglez le dispositif de protection (4) servant à
protéger vos mains de sorte à éloigner le produit
de meulage du corps.
n La position du dispositif de protection (4) peut
être ajustée aux conditions de travail respectives:
Desserrez la vis (a) et orientez le recouvrement
(4) dans la position voulue.
n Veillez à ce que le dispositif de protection (4)
couvre correctement la boîte dʼengrenage.
n Serrez la vis (a) à fond.
n Assurez-vous que le dispositif de protection (4)
tienne bien correctement.
Veillez au bon maintien du dispositif de
protection
Nʼutilisez pas la meuleuse dʼangle sans
dispositif de protection.
6.3 MARCHE DʼESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse dʼangle sans charge avec
la meule ou la meule tronçonneuse montée pendant
une minute au minimum. Remplacez tout de suite
des meules vibrantes.
Côté de lʼappareil Convient à
Gauche (rep. A) Droitier
Droite (rep. B) Gaucher
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 16
Page 17
F
17
7. Mise en service
7.1 Interrupteur (fig. 4)
La meuleuse d’angle est équipée d’un interrupteur de
sécurité pour la prévention des accidents. Pour
mettre en circuit, poussez le coulisseau (a) vers la
droite et simultanément l’interrupteur marche/arrêt (2)
vers l’avant et enfoncez-le. Pour mettre la meuleuse
d’angle hors service, enfoncez la touche (2) derrière.
La touche (2) se remet dans sa position de départ.
Patientez jusquʼà ce que la machine ait atteint
sa vitesse de rotation maximale. Ensuite, vous
pouvez placer la meuleuse dʼangle sur la pièce à
usiner et lʼusiner.
7.2 Remplacement des meules (figures 5)
Pour remplacer les meules, vous avez besoin de la
clé à ergots jointe (5).
Retirez la fiche secteur
n Remplacement aisé des meules grâce au
dispositif dʼarrêt de broche.
n Poussez ce dispositif dʼarrêt et faites enclencher
la meule.
n Ouvrez lʼécrou à bride au moyen de la clé à
ergots. (figure 5)
n Remplacez la meule ou la meule à tronçonner et
serrez bien lʼécrou à bride au moyen de la clé à
ergots.
Attention:
Poussez le dispositif dʼarrêt de broche seulement
si le moteur et la broche sont arrêtés!
Veillez à ce que le dispositif dʼarrêt de broche
soit poussé pendant le remplacement de la
meule!
Si vous utilisez des meules ou des meules
tronçonneuses dʼune épaisseur maximale de 3 mm,
vissez lʼécrou à bride de sorte que le côté plan soit
dirigé vers la meule ou la meule tronçonneuse.
7.3 Disposition des brides en cas dʼutilisation de
meules et de meules tronçonneuses
(Fig. 6-9)
n Disposition des brides en cas dʼutilisation dʼune
meule contre-coudeé ou droite (Fig. 7)
a) Bride de serrage
b) Ecrou à bride
n Disposition des brides en cas dʼutilisation dʼune
meule tronçonneuse contre-coudeé (Fig. 8)
a) Bride de serrage
b) Ecrou à bride
n Disposition des brides en cas dʼutilisation dʼune
meule tronçonneuse droite (Fig. 9)
a) Bride de serrage
b) Ecrou à bride
7.4 MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; cʼest pourquoi les fentes de ventilation
doivent rester toujours propres.
7.5 MEULES
n Le diamètre de la meule ou de la meule
tronçonneuse ne doit jamais dépasser le
diamètre préconisé.
n Avant dʼutiliser la meule ou la meule
tronçonneuse, vérifiez sa vitesse de rotation
spécifiée.
n Il faut que la vitesse de la meule ou de la meule
tronçonneuse soit plus grande que la vitesse au
ralenti de la meuleuse dʼangle.
n Utilisez exclusivement des meules ou des
meules tronçonneuses homologuées pour une
vitesse de rotation minimale de 11000 tr./mn. et
pour une vitesse circonférentielle de 80 m/sec.
n En cas dʼutilisation de meules tronçonneuses
diamantées faites attention au sens de rotation.
Le flèche de sens de rotation sur la meule
tronçonneuse diamantée doit correspondre à la
flèche de sens de rotation sur lʼappareil.
Veillez particulièrement à ce que les meules soient
correctement entreposées et transportées.
N’exposez jamais les meules aux chocs, coups ou
arêtes vives (p. ex. lors du transport ou en les mettant
dans une caisse à outils). Cela pourrait entraîner un
endommagement des meules et entraîner p. ex. des
fissures et représenter donc un danger pour
l’utilisateur.
7.6 CONSIGNES DE TRAVAIL
7.6.1 Dégrossissage
Attention ! Utilisez le dispositif de protection
pour l’affûtage (compris dans la livraison).
Le travail de dégrossissage sera le plus efficient si
vous mettez la meule à un angle de 30° à 40° par
rapport au plan de ponçage et la passez par-dessus
la pièce à usiner avec un mouvement de va-et-vient.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 17
Page 18
7.6.2 Coupage
Attention ! Utilisez le dispositif de protection
pour le tronçonnage (disponible en tant
qu’accessoire, voir 9.4).
Pendant les travaux de coupage, nʼinclinez pas la
meuleuse dʼangle dans le plan de coupe. Il faut que
la meule tronçonneuse présente une arête de coupe
nette.
Il vaut mieux utiliser une meule diamantée pour
couper des pierres dures.
Il ne faut pas usiner des matéraux contenant
de lʼamiante.
Nʼutilisez jamais des meules tronçonneuses
pour le dégrossissage!
8. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
9. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
9.1 Nettoyage
n Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
n Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
n Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
9.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
9.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
9.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
n Type de lʼappareil
n No. dʼarticle de lʼappareil
n No. dʼidentification de lʼappareil
n No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles ainsi
que les possibilités de commande à l’adresse
www.isc-gmbh.info
Recouvrement de protection pour la séparation
(réf. : 44.500.38)
10. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.
11. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
18
F
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 18
Page 19
19
I
Questa copertura di protezione è adatta per la levigatura.
Questa copertura di protezione è adatta per la troncatura e levigatura (non
compresa nella fornitura).
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per lʼuso”
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.
Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!
Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dallʼapparecchio
possono causare la perdita della vista.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 19
Page 20
I
20
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
Le relative avvertenze di sicurezza si trovano
nellʼopuscolo allegato.
AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le
istruzioni.
Dimenticanze nel rispetto delle avvertenze di
sicurezza e delle istruzioni possono causare scosse
elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per
eventuali necessità future.
2. Descrizione dellʼapparecchio (Fig. 1)
1. Bloccaggio a mandrino
2. Interruttore ON/OFF
3. Impugnatura addizionale
4. Dispositivo di protezione
5. Chiave per dadi flangiati
3. Elementi forniti
n Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
n Togliete il materiale d’imballaggio e anche i fermi
di trasporto / imballo (se presenti).
n Controllate che siano presenti tutti gli elementi
forniti.
n Verificate che l’apparecchio e gli accessori non
presentino danni dovuti al trasporto.
n Se possibile, conservate l’imballaggio fino alla
scadenza della garanzia.
ATTENZIONE
L’apparecchio e il materiale d’imballaggio non
sono giocattoli! I bambini non devono giocare
con sacchetti di plastica, film e piccoli pezzi!
Sussiste pericolo di ingerimento e
soffocamento!
n Istruzioni per l’uso originali
n Avvertenze di sicurezza
4. Utilizzo proprio
La smerigliatrice angolare è concepita per eseguire
levigature di metalli e pietre utilizzando i dischi
abrasivi ed il dispositivo di protezione corrispondenti.
Attenzione! La smerigliatrice angolare deve essere
utilizzata per la troncatura di metalli e pietre solo se il
dispositivo di protezione, disponibile come
accessorio, è montato.
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
5. Caratteristiche tecniche
Tensione di rete: 230 V~ 50 Hz
Potenza assorbita: 500 W
Numero di giri a vuoto: 11000 min
-1
Max. Ø disco: 115 mm
Filetto del mandrino: M14
Grado di protezione: II / 쏾
Peso: 1,5 kg
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 20
Page 21
I
21
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 60745.
Livello di pressione acustica L
pA
84 dB (A)
Incertezza K
pA
3 dB
Livello di potenza acustica L
WA
95 dB (A)
Incertezza K
WA
3 dB
Portate cuffie antirumore.
Lʼeffetto del rumore può causare la perdita dellʼudito.
Valori complessivi delle vibrazioni (somma vettoriale
delle tre direzioni) rilevati secondo la norma EN
60745.
Levigatura di superfici
Valore emissione vibrazioni a
h
= 3,22 m/s
2
Incertezza K = 0,3 m/s
2
Ulteriori informazioni per elettroutensili
Avvertimento!
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e
può variare a seconda del modo in cui l’elettroutensile
viene utilizzato e, in casi eccezionali, può essere
superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può essere
usato per il confronto tra elettroutensili di marchi
diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare dei
rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
n Utilizzate soltanto apparecchi in perfetto stato.
n Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
n Adattate il vostro modo di lavorare
all’apparecchio.
n Non sovraccaricate l’apparecchio.
n Fate eventualmente controllare l’apparecchio.
n Spegnete l’apparecchio se non lo utilizzate.
n Indossate i guanti.
Rischi residui
Anche se questo elettroutensile viene utilizzato
secondo le norme, continuano a sussistere
rischi residui. In relazione alla struttura e al
funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui non
venga indossata una maschera antipolvere
adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffie antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni manobraccio se l’apparecchio viene utilizzato a lungo,
non viene tenuto in modo corretto o se la
manutenzione non è appropriata.
6. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di
identificazione corrispondano a quelli di rete.
6.1 Montaggio dellʼimpugnatura addizionale
(Fig. 2)
n La smerigliatrice angolare non deve essere
utilizzata senza lʼimpugnatura addizionale (3).
n L’impugnatura addizionale può essere avvitata in
2 posizioni (A, B).
6.2 Impostazione del dispositivo di protezione
(Fig. 3)
n Spegnete lʼapparecchio. Staccate la spina dalla
presa!
n Impostate il dispositivo di protezione (4) in modo
da tenere lontani dal corpo i residui della
levigatura e proteggere così le mani.
n La posizione del dispositivo di protezione (4) può
venire adattata alle relative condizioni di lavoro.
Allentate la vite (a) e ruotate la copertura (4) nella
posizione desiderata.
n Fate attenzione che il dispositivo di protezione
(4) copra in modo corretto lʼinvolucro della ruota
dentata.
n Serrate di nuovo saldamente la vite (a).
n Assicuratevi che il dispositivo di protezione (4) sia
fissato saldamente.
Controllate che il dispositivo di protezione sia
ben fissato.
Non usate la smerigliatrice angolare senza
dispositivo di protezione.
Lato dellʼapparecchio Adatto per
Sinistro (Pos. A) Destrimani
Destro (Pos. B) Mancini
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 21
Page 22
22
I
6.3 FUNZIONAMENTO DI PROVA DI UNA MOLA
NUOVA
Far funzionare a vuoto per almeno 1 minuto la
smeriglitrice angolare con la mola di smerigliatura o
di troncatura montata. Se la mola vibra, sostituirla
subito.
7. Uso
7.1 Interruttore (Fig. 4)
La smerigliatrice angolare è dotata di un interruttore
di sicurezza per la prevenzione degli infortuni. Per
avviare l’apparecchio spingete verso destra lo
scorrevole (a) e contemporaneamente spingete in
avanti e premete l’interruttore ON/OFF (2). Per
spegnere la smerigliatrice angolare premete il tasto
(2) all’indietro. Il tasto (2) ritorna alla posizione di
partenza.
Aspettate che lʼapparecchio raggiunga il
numero massimo di giri. Poi potete avvicinare la
smerigliatrice angolare al pezzo e iniziare la
lavorazione.
7.2 Cambio dei dischi abrasivi (Fig. 5)
Per cambiare i dischi abrasivi avete bisogno della
chiave a foro frontale acclusa (5).
Togliere la spina dalla presa di alimentazione.
n Facile sostituzione della mola grazie all´arresto
del mandrino.
n Premere l´arresto del mandrino e far scattare in
posizione la mola.
n Aprire il dado flangiato con la chiave a pioli.
(Fig. 5)
n Sostituire la mola di smerigliatura o di troncatura
e serrare il dado flangiato con la chiave a pioli.
Attenzione:
Premere l´arresto del mandrino solo se il
motore ed il mandrino di smerigliatura sono
fermi! Durante la sostituzione della mola l´arresto
del mandrino deve rimanere premuto!
Nel caso di mole di smerigliatura o di troncatura fino
a 3 mm di spessore, avvitare il dado flangiato con il
lato piatto verso la mola.
7.3 Posizione della flangia se si impiegano mole
per smerigliatura e troncatura (Fig. 6-9)
n Posizione della flangia se si impiega una mola
per smerigliatura piegata a gomito o diritta
(Fig. 7)
a) flangia di serraggio
b) dado flangiato
n Posizione della flangia se si impiega una mola
per troncatura piegata a gomito (Fig. 8)
a) flangia di serraggio
b) dado flangiato
n Posizione della flangia se si impiega una mola
per troncatura diritta (Fig. 9)
a) flangia di serraggio
b) dado flangiato
7.4 MOTORE
Il motore deve essere ben ventilato durante il
funzionamento, per questo motivo le aperture di
areazione devono sempre essere tenute pulite.
7.5 MOLE DI SMERIGLIATURA
n La mola di smerigliatura o di troncatura non deve
superare il diametro prescritto.
n Prima di usare la mola controllarne il numero giri
indicato.
n Il numero di giri della mola di smerigliatura o di
troncatura deve essere maggiore del numero di
giri a vuoto della smerigliatrice angolare.
n Usare solamente mole di smerigliatura o di
troncatura che siano omologate per un numero
massimo di giri di 11000 min
-1
e per una velocità
periferica di 80 m/sec.
n Nellʼutilizzare i dischi diamantati fate attenzione
al senso di rotazione. La freccia indicante il
senso di rotazione sul disco diamantato deve
coincidere con quella posta sullʼapparecchio.
Controllate attentamente soprattutto il trasporto e la
conservazione per gli utensili di smerigliatura. Non
sottoponete gli utensili di smerigliatura a colpi, urti o
spigoli vivi (ad esempio in caso di trasporto o
conservazione in una cassetta per utensili). Ciò
potrebbe danneggiare gli utensili di smerigliatura,
come ad esempio causare screpolature e
rappresentare un serio pericolo per l’utilizzatore.
7.6 AVVERTIMENTI PER L´USO
7.6.1 Smerigliatura di sgrossatura
Attenzione! Impiegate il dispositivo di
protezione per la levigatura (compreso tra gli
elementi forniti).
I risultati migliori nella sgrossatura si ottengono
ponendo la mola in un angolo che va dai 30° ai 40°
rispetto alla supericie da smerigliare e spostandola
sul pezzo da lavorare con movimenti regolari da
destra a sinistra e viceversa.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 22
Page 23
23
I
7.6.2 Smerigliatura di troncatura
Attenzione! Impiegate il dispositivo di
protezione per la troncatura (disponibile come
accessorio, vedi 9.4).
Per la troncatura non inclinare la smerigliatrice sul
piano di taglio. La mola di troncatura deve
presentare uno spigolo di taglio netto.
Per troncare pietre dure si consiglia di unsare una
mola diamantata.
Non devono venir lavorati materiali contenenti
amianto!
Per la sgrossatura non usare mai mole per
troncare.
8. Sostituzione del cavo di
alimentazione
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o da
una persona al pari qualificata al fine di evitare
pericoli.
9. Pulizia, manutenzione e ordinazione
dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina
dalla presa di corrente.
9.1 Pulizia
n Tenete il più possibile i dispositivi di protezione,
le fessure di aerazione e la carcassa del motore
liberi da polvere e sporco. Strofinate
lʼapparecchio con un panno pulito o soffiatelo
con lʼaria compressa a pressione bassa.
n Consigliamo di pulire lʼapparecchio subito dopo
averlo usato.
n Pulite lʼapparecchio regolarmente con un panno
asciutto ed un poʼ di sapone. Non usate
detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dellʼapparecchio. Fate attenzione che non possa
penetrare dellʼacqua nellʼinterno
dellʼapparecchio.
9.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un
elettricista.
Attenzione! Le spazzole al carbone devono
essere sostituite solo da un elettricista.
9.3 Manutenzione
Allʼinterno dellʼapparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
9.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
n modello dellʼapparecchio
n numero dellʼarticolo dellʼapparecchio
n numero dʼident. dellʼapparecchio
n numero del pezzo di ricambio del ricambio
necessitato
Per i prezzi attuali, le informazioni e le ordinazioni si
veda www.isc-gmbh.info
Copertura di protezione per la troncatura
(n. art.: 44.500.38)
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non
accessibile ai bambini. La temperatura ottimale per la
conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
11. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di
materiali diversi, per es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o allʼamministrazione comunale!
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 23
Page 24
24
DK/N
Denne beskyttelsesskærm er beregnet til slibning.
Denne beskyttelsesskærm er egnet til overskæring og slibning. (Følger ikke
med)
„Advarsel – Læs betjeningsvejledningen for at reducere risikoen for personskade“
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Brug støvmaske.
Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må
ikke arbejdes i asbestholdigt materiale!
Brug beskyttelsesbriller.
Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan
forårsage synstab.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 24
Page 25
25
DK/N
Vigtigt!
Ved brug af el-værktøj er der visse
sikkerhedsforanstaltninger, der skal respekteres for
at undgå skader på personer og materiel. Læs derfor
betjeningsvejledningen grundigt igennem. Opbevar
vejledningen et praktisk sted, så du altid kan tage
den frem efter behov. Husk at lade
betjeningsvejledningen følge med maskinen, hvis du
overdrager den til andre!
Vi fraskriver os ethvert ansvar for skader på personer
eller materiel, som måtte opstå som følge af, at
anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger finder du i det
medfølgende hæfte.
ADVARSEL!
Læs alle sikkerhedsanvisninger og øvrige
anvisninger.
Følges anvisningerne, navnlig
sikkerhedsanvisningerne, ikke nøje som beskrevet,
kan elektrisk stød, brand og/eller svære kvæstelser
være følgen.
Alle sikkerhedsanvisninger og øvrige
anvisninger skal gemmes.
2. Oversigt over maskinen (fig. 1)
1. Spindellås
2. Tænd/Sluk-knap
3. Hjælpegreb
4. Beskyttelsesanordning
5. Nøgle til flangemøtrik
3. Pakkens indhold
n Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
n Fjern emballagematerialet samt emballage-/og
transportsikringer (hvis sådanne forefindes).
n Kontroller, at der ikke mangler noget.
n Kontroller maskine og tilbehør for
transportskader.
n Opbevar så vidt muligt emballagen indtil
garantiperiodens udløb.
VIGTIGT
Maskinen og emballagematerialet er ikke legetøj!
Børn må ikke lege med plastikposer, folier og
smådele! Fare for indtagelse og kvælning!
n Original betjeningsvejledning
n Sikkerhedsanvisninger
4. Formålsbestemt anvendelse
Vinkelsliberen er beregnet til slibning af metal og sten
med anvendelse af passende slibeskive og passende
beskyttelsesanordning.
Vigtigt! Vinkelsliberen må kun anvendes til
overskæring af metal og sten, når
beskyttelsesanordningen, som fås som tilbehør, er
monteret.
Saven må kun anvendes i overensstemmelse med
dens tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, som måtte opstå som følge af, at maskinen
ikke er blevet anvendt korrekt. Ansvaret bæres alene
af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt,
håndværksmæssigt, industrielt eller lignende
øjemed.
5. Tekniske data
Netspænding: 230 V ~ 50 Hz
Optagen effekt: 500 W
Omdrejningstal, ubelastet: 11000 min
-1
Maks. skive-Ø: 115 mm
Gevind på holdespindel: M14
Kapslingsklasse: II / 쏾
Vægt: 1,5 kg
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 25
Page 26
DK/N
26
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til EN
60745.
Lydtryksniveau L
pA
84 dB(A)
Usikkerhed K
pA
3 dB
Lydeffektniveau L
WA
95 dB(A)
Usikkerhed K
WA
3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Samlede svingningstal (vektorsum for tre retninger)
beregnet i henhold til EN 60745.
Overfladeslibning
Svingningsemissionstal a
h
= 3,22 m/s
2
Usikkerhed K = 0,3 m/s
2
Supplerende information om el-værktøj
Advarsel!
Det angivne svingningsemissionstal er målt ud fra en
standardiseret prøvningsmetode og kan – afhængig
af den måde, el-værktøjet anvendes på – ændre sig
og i undtagelsestilfælde ligge over den angivne
værdi.
Det angivne svingningsemissionstal kan anvendes til
at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også
anvendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til et
minimum!
n Brug kun intakte og ubeskadigede maskiner.
n Vedligehold og rengør maskinen med jævne
mellemrum.
n Tilpas arbejdsmåden efter maskinen.
n Overbelast ikke maskinen.
n Lad i givet fald maskinen underkaste et eftersyn.
n Sluk maskinen, når den ikke benyttes.
n Bær handsker.
Tilbageværende risici
Også selv om du betjener el-værktøjet
forskriftsmæssigt, er der stadigvæk nogle
risikofaktorer at tage højde for. Følgende farer
kan opstå, alt efter el-værktøjets type og
konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og
vedligeholdes forskriftsmæssigt.
6. Inden ibrugtagning
Inden du slutter maskinen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
6.1 Montering af hjælpegreb (fig. 2)
n Vinkelsliberen må ikke benyttes uden hjælpegreb
(3).
n Hjælpegrebet kan skrues i i de 2 positioner (A, B).
6.2 Indstilling af beskyttelsesanordning (fig. 3)
n Sluk maskinen. Træk stikket ud af stikkontakten!
n Indstil beskyttelsesanordningen (4), som
beskytter dine hænder, således, at
slibematerialet føres væk fra kroppen.
n Beskyttelsesanordningens (4) position kan
tilpasses de aktuelle arbejdsbetingelser: Løsn
skruen (a), og drej afdækningen (4) i den
ønskede position.
n Sørg for, at beskyttelsesanordningen (4)
afdækker tandhjulshuset korrekt.
n Spænd skruen (a) igen.
n Kontroller, at beskyttelsesanordningen (4) sidder
fast.
Beskyttelsesanordningen skal sidde godt
fast.
Brug ikke vinkelsliberen uden
beskyttelsesanordning.
6.3 PRØVEKØRSEL AF NY SLIBESKIVE
Lad vinkelsliberen løbe i tomgang med monteret
slibe- eller skæreskive i mindst 1 minut. Vibrerende
skiver skal skiftes med det samme igen.
Maskinside Beregnet for
Venstre (pos. A) Højrehåndede
Højre (pos. B) Venstrehåndede
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 26
Page 27
DK/N
27
7. Betjening
7.1 Afbryder (fig. 4)
Til at forebygge ulykker er vinkelsliberen forsynet
med en sikkerhedsafbryder. For at tænde skubbes
skydeknappen (a) til højre, samtidig med at
tænd/sluk-knappen (2) skubbes frem og trykkes ned.
Tryk knappen (2) ned bagtil for at slukke
vinkelsliberen. Knappen (2) springer tilbage i
udgangsstilling.
Vent, indtil maskinen har nået sit maksimale
omdrejningstal. Herefter kan du sætte
vinkelsliberen hen på arbejdsemnet og starte
bearbejdningen.
7.2 Skift af slibeskiver (fig. 5)
Til skift af slibeskiver skal du bruge den medfølgende
gaffelnøgle (5).
Træk netstikket ud.
n Simpelt skiveskift via spindelstop.
n Tryk spindlen ned og lad slibeskiven gå i
indgreb.
n Flangemøtrikken løsnes med fronthuljernet.
(fig. 5)
n Slibe- eller brydeskiven skiftes og
flangemøtrikken fæstnes med fronthuljernet.
NB!
Spindlen må kun trykkes ned, når motoren og
slibehju let står stille.
Spindelstoppet skal forblive nedtrykket mens
slibeskiven skiftes.
Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse
skrues flangemøtrikken på med plansiden til slibeeller skæreskiven.
7.3 Placering af flangen ved brug af slibeskiver
og skæreskiver (Fig. 6-9)
n Placering af flangen ved brug af forkrøppet eller
lige slibeskive (Fig. 7)
a) Spændeflange
b) Flangemøtrik
n Placering af flangen ved brug af forkrøppet
slibeskive (Fig. 8)
a) Spændeflange
b) Flangemøtrik
n Placering af flangen ved brug af lige slibeskive
(Fig. 9)
a) Spændeflange
b) Flangemøtrik
7.4 MOTOR
Motoren skal luftes godt i løbet af arbejdstiden,
derfor skal ventileringsåbningerne altid holdes rene.
7.5 SLIBESKIVER
n Slibe- eller skæreskiven må aldrig være større
end den angivne diameter.
n Før slibe- eller skæreskiven anvendes, skal dens
angive omdrejningstal kontrolleres.
n Slibe- eller skæreskivens om drejningstal skal
være højere end vinkelsliberens tomgangs omdrejningstal.
n Brug kun slibe- og skæreskiver, der er godkendt
til et maksimalt omdrejningstal på 11000 min
-1
og
til en omfangshastighed på 80 m/sek.
n Ved brug af diamant-skæreskiver skal du være
opmærksom på korrekt omdrejningsretning.
Retningspilen på diamant-skæreskiven skal
svare til retningspilen på maskinen.
Vær opmærksom på korrekt opbevaring og transport;
det gælder navnlig for slibeskiverne. Slibeskiverne
må ikke udsættes for stødpåvirkninger, slag eller
skarpe kanter (f.eks. ved transport eller opbevaring i
værktøjskasse). Dette ville kunne føre til skader på
slibeskiverne, f.eks. afsplintninger og revner, hvilket
vil være til fare for brugeren.
7.6 ARBEJDSHENVISNINGER
7.6.1 Skrubslibning
Vigtigt! Anvend beskyttelsesanordning til
slibning (følger med i pakken).
Ved skrubslibning opnåes det bedste resultat, når
slibeskiven holdes i en vinkel på 30° til 40° på
slibefladen og bevæges regelmæssigt frem og
tilbage over arbejdsemnet.
7.6.2 Skæreslibning
Vigtigt! Anvend beskyttelsesanordning til
skæring (fås som tilbehør, se 9.4).
Ved skærearbejder må vinkelsliberen ikke gå skråt
ind i snit fladen. Skæreskiven skal have en ren
snitkant.
Til brydning af hård sten er en diamantslibeskive
bedst.
Asbestholdige materialer må ikke bearbejdes!
Brug aldrig skæreskiver til skrubslibning.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 27
Page 28
8. Udskiftning af nettilslutningsledning
Hvis produktets nettilslutningsledning beskadiges,
skal den skiftes ud af producenten eller dennes
kundeservice eller af person med lignende
kvalifikationer for at undgå fare for personskade.
9. Rengøring, vedligeholdelse og
reservedelsbestilling
Træk stikket ud af stikkontakten inden
vedligeholdelsesarbejde.
9.1 Rengøring
n Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og snavs.
Gnid maskinen ren med en ren klud, eller foretag
trykluftudblæsning med lavt tryk.
n Vi anbefaler, at maskinen rengøres hver gang
efter brug.
n Rengør af og til maskinen med en fugtig klud og
lidt blød sæbe. Undgå brug af rengørings- eller
opløsningsmiddel, da det vil kunne ødelægge
maskinens kunststofdele. Pas på, at der ikke kan
trænge vand ind i maskinens indvendige dele.
9.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Vigtigt! Udskiftning af kontaktkul skal foretages af
en fagmand.
9.3 Vedligeholdelse
Der findes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
9.4 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
n Savens type.
n Savens artikelnummer.
n Savens identifikationsnummer.
n Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrig information findes på
internetadressen www.isc-gmbh.info
Her har du også mulighed for bestille.
Beskyttelsesafdækning til skæring (varenr.:
44.500.38)
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde.
Den optimale lagertemperatur ligger mellem 5 og
30˚C. Opbevar el-værktøjet i den originale emballage.
11. Bortskaffelse og genanvendelse
Maskinen er pakket ind for at undgå transportskader.
Emballagen består af råmaterialer og kan således
genanvendes eller indleveres på genbrugsstation.
Maskinen og dens tilbehør består af forskellige
materialer, f.eks. metal og plast. Defekte
komponenter skal kasseres ifølge miljøforskrifterne
og må ikke smides ud som almindeligt
husholdningsaffald. Hvis du er i tvivl: Spørg din
forhandler, eller forhør dig hos din kommune!
28
DK/N
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 28
Page 29
29
S
Detta skydd är lämpligt för slipning.
Detta skydd är lämpligt för kapning och slipning (medföljer ej).
“Varning – Läs igenom bruksanvisningen för att sänka risken för skador”
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Bär dammskyddsmask.
Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår.
Asbesthaltiga material får inte bearbetas!
Använd skyddsglasögon.
Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 29
Page 30
30
S
Obs!
Innan produkten kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning. Förvara den på ett säkert
ställe så att du alltid kan hitta önskad information.
Om produkten ska överlåtas till andra personer
måste även denna bruksanvisning medfölja.
Vi övertar inget ansvar för olyckor eller skador som
har uppstått om denna bruksanvisning eller
säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar finns i det bifogade
häftet.
VARNING!
Läs alla säkerhetsanvisningar och instruktioner.
Försummelser vid iakttagandet av
säkerhetsanvisningarna och instruktionerna kan
förorsaka elstöt, brand och/eller svåra skador.
Förvara alla säkerhetsanvisningar och
instruktioner för framtiden.
2. Beskrivning av maskinen (bild 1)
1. Spindelspärr
2. Strömbrytare
3. Stödhandtag
4. Skydd
5. Flänsmutternyckel
3. Leveransomfattning
n Öppna förpackningen och ta försiktigt ut
produkten ur förpackningen.
n Ta bort förpackningsmaterialet samt
förpacknings- och transportsäkringar (om
förhanden).
n Kontrollera att leveransen är komplett.
n Kontrollera om produkten eller tillbehörsdelarna
har skadats i transporten.
n Spara om möjligt på förpackningen tills
garantitiden har gått ut.
VARNING!
Produkten och förpackningsmaterialet är ingen
leksak! Barn får inte leka med plastpåsar, folie
eller smådelar! Risk för att barn sväljer delar och
kvävs!
n Original-bruksanvisning
n Säkerhetsanvisningar
4. Ändamålsenlig användning
Vinkelslipen är avsedd för slipning av metall och sten
med hjälp av en lämplig slipskiva och ett lämpligt
skydd.
Obs! Vinkelslipen får endast användas till kapning av
metall och sten om skyddet, som är tillgängligt som
tillbehör, har monterats.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver detta
användningsområde är ej ändamålsenliga. För
materialskador eller personskador som resulterar av
sådan användning ansvarar användaren/operatören
själv. Tillverkaren påtar sig inget ansvar.
Tänk på att våra produkter endast får användas till
ändamålsenligt syfte och inte har konstruerats för
yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om
produkten ska användas inom yrkesmässiga,
hantverksmässiga eller industriella verksamheter
eller vid liknande aktiviteter.
5. Tekniska data
Nätspänning 230 V ~ 50 Hz
Upptagen effekt 500W
Tomgångs-varvtal 11000 min
-1
Max. skivdiameter 115 mm
Gänga på fäste M14
Skyddsklass II / 쏾
Vikt 1,5 kg
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN60745.
Ljudtrycksnivå L
pA
84 dB(A)
Osäkerhet K
pA
3 dB
Ljudeffektnivå L
WA
95 dB(A)
Osäkerhet K
WA
3 dB
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 30
Page 31
S
31
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre
riktningar) har bestämts enligt EN60745.
Ytslipning
Vibrationsemissionsvärde a
h
= 3,22 m/s
2
Osäkerhet K = 0,3 m/s
2
Extra information för elverktyg
Varning!
Vibrationsemissionsvärdet som anges har mätts upp
med en standardiserad provningsmetod och kan
variera beroende på vilket sätt som elverktyget
används. I undantagsfall kan det faktiska värdet
avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan användas
om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan från
elverktyget.
Begränsa uppkomsten av buller och vibration till
ett minimum!
n Använd endast intakta maskiner.
n Underhåll och rengör maskinen regelbundet.
n Anpassa ditt arbetssätt till maskinen.
n Överbelasta inte maskinen.
n Lämna in maskinen för översyn vid behov.
n Slå ifrån maskinen om den inte används.
n Bär handskar.
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift.
Följande risker kan uppstå på grund av
elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfiltermask
används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och
underhålls enligt föreskrift.
6. Före användning
Innan du ansluter maskinen måste du övertyga dig
om att uppgifterna på typskylten stämmer överens
med nätets data.
6.1 Montera stödhandtaget (bild 2)
n Vinkelslipen får inte användas om stödhandtaget
(3) saknas.
n Stödhandtaget kan skruvas in i ett av 2 lägen
(A, B).
6.2 Ställa in skyddet (bild 3)
n Slå ifrån maskinen. Dra ut stickkontakten.
n Ställ in skyddet (4) för att skydda dina händer så
att avslipat material flyger ut bort från din kropp.
n Skyddets (4) placering kan anpassas till aktuella
arbetsvillkor: Lossa på skruven (a) och vrid runt
skyddet (4) till avsett läge.
n Se till att skyddet (4) täcker över kuggväxeln i
tillräcklig mån.
n Dra åt skruven (a) hårt igen.
n Kontrollera att skyddet (4) sitter fast.
Kontrollera att skyddsanordningen sitter fast.
Använd inte vinkelslipen om skyddet saknas.
6.3 PROVKÖRNING AV NYA SLIPSKIVOR
Vinkelslipmaskinen med den monterade slip- eller
avskiljningsskivan ska gå på tomgång i minst 1
minut. Vibrerande skivor ska bytas ut omedelbart.
7. Användning
7.1 Strömbrytare (bild 4)
För att undvika olyckor är vinkelslipen utrustad med
en säkerhetsbrytare. Skjut brytaren (a) åt höger och
skjut samtidigt fram och tryck ned strömbrytaren (2)
för att slå på vinkelslipen. Tryck ned strömbrytaren (2)
för att slå ifrån vinkelslipen.
Brytaren (2) hoppar då tillbaka till utgångsläget.
Vänta tills maskinen har nått sitt maximala
varvtal. Därefter kan du sätta vinkelslipen mot
arbetsstycket och påbörja bearbetningen.
Verktygets sida Lämpligt för
Vänster (pos. A) Högerhänt användare
Höger (pos. B) Vänsterhänt användare
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 31
Page 32
32
S
7.2 Byta ut slipskivor (bild 5)
För att kunna byta ut slipskivor behöver du den
bifogade spärrnyckeln (5).
Dra ut nätkontakten!
n Enkelt skivbyte genom spindelfstlåsning.
n Tryck på spindelfastlåsningen så att slipskivan
hålls kvar.
n Öppna flänsmuttern med en stjärnhålnyckel .
(bild 5)
n Byt slip- eller avskiljningsskiva och dra åt
flänsmuttern med stjärnhålnyckeln.
Observera:
Spindelfastlåsningen får bara tryckas ned då
motorn och slipspindeln är avstängda.
Spindelfastlåsningen ska vara nedtryckt under
skivbytet!
När det gäller slip- eller avskiljningsskivor som är upp
till ca 3 mm tjocka ska flänsmuttern skruvas på med
plansidan åt slip- eller avskiljningsskivan.
7.3 Flänsernas ordning vid användning av
slipskivor och avskiljningsskivor (bild 6-9)
n Arrangemang av flänsen vid användning av en
krökt eller rak slipskiva (bild 7)
a) Spännfläns
b) Slipskiva
n Arrangemang av flänsen vid användning av en
krökt avskiljnngsskivor (bild 8)
a) Spännfläns
b) Slipskiva
n Arrangemang av flänsen vid användning av en
rak avskiljnngsskiva (bild 9)
a) Spännfläns
b) Slipskiva
7.4 MOTOR
Motorn måste vara väl ventilerad under arbetet. Av
den anledningen ska ventilationsöppningarna alltid
vara väl rengjorda.
7.5 SLIPSKIVOR
n Slip- eller avskiljningsskivan får aldrig vara större
än den föreskrevna diametern.
n Kontrollera före skivorna tas i bruk vilka varvtal
som angetts.
n Slip- eller avkiljningsskivans varvtal måste vara
högre än varvtalet då vinkelslipmaskinen går på
tomgång.
n Använd endast slip- och avskiljningsskivor som
är tillåtna för ett maximalt varvtal på 11000 min
och för en omfångshastighet på 80 m/sek.
n Kontrollera rotationsriktningen om du vill
använda diamantskivor. Pilen för
rotationsriktningen på diamantskivan måste
stämma överens med pilen på maskinen.
Det är särskilt viktigt att slipverktyg förvaras och
transporteras på bästa möjliga sätt. Utsätt aldrig
slipverktygen för stötar, slag eller vassa kanter (t ex
om de transporteras eller förvaras i en verktygslåda).
Detta kan annars leda till att slipverktygen skadas,
t ex sprickbildning, vilket kan innebära att användaren
utsätts för faror.
7.6 ARBETSANVISNINGAR
7.6.1 Grovslipning
Obs! Använd skyddsanordningen för slipning
(medföljer).
Bäst resultat vid grovslipning får ni om ni placerar
slipskivan i en vinkel på 30 till 40 grader till slipytan
och för den jämnt fram och tilbaka över
arbetsdetaljer.
7.6.2 Avskiljningsslipning
Obs! Använd skyddsanordningen för kapning
(finns som tillbehör, se 9.4).
Vid avskiljningsarbeten får vinkelslipmaskinen inte
förskjutas i snittytan. Avskiljningsskivan måste göra
en ren snittkant. För att avkilja hård sten är det bäst
att använda en diamantavskiljningsskiva.
Material som innehåller asbest får ej
bearbetas!
Använd aldrig avskiljningsskivor till
grovslipning.
8. Byta ut nätkabeln
Om nätkabeln till denna produkt har skadats måste
den bytas ut av tillverkaren, kundtjänst eller av en
annan person med liknande behörighet eftersom det
annars finns risk för personskador.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 32
Page 33
33
S
9. Rengöring, Underhåll och
reservdelsbeställning
Dra alltid ut stickkontakten inför alla
rengöringsarbeten.
9.1 Rengöra maskinen
n Håll skyddsanordningarna,
ventilationsöppningarna och motorkåpan i så
damm- och smutsfritt skick som möjligt. Torka av
maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
n Vi rekommenderar att du rengör maskinen efter
varje användningstillfälle.
n Rengör maskinen med jämna mellanrum med en
fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
9.2 Kolborstar
n Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Obs! Kolborstarna får endast bytas ut av en
behörig elinstallatör.
9.3 Underhåll
n I maskinens inre finns inga delar som kräver
underhåll.
9.4 Reservdelsbeställning
Lämna följande uppgifter vid beställning av
reservdelar:
n Maskintyp
n Maskinens artikel-nr.
n Maskinens ident-nr.
n Reservdelsnummer för erforderlig reservdel
Aktuella priser, information samt
beställningsmöjligheter anges på www.isc-gmbh.info
Skydd som används vid kapning (art.-nr.: 44.500.38)
10. Förvaring
Förvara produkten och dess tillbehör på en mörk, torr
och frostfri plats samt otillgängligt för barn. Den bästa
förvaringstemperaturen är mellan 5 och 30˚C.
Förvara elverktyget i originalförpackningen.
11. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar som
skydd mot transportskador. Denna förpackning
består av olika material som kan återvinnas. Lämna
in förpackningen till ett insamlingsställe för
återvinning.
Produkten och tillbehören består av olika material
som t ex metaller och plaster. Lämna in defekta
komponenter till ett godkänt insamlingsställe i din
kommun. Hör efter med din kommun eller med
försäljaren i din specialbutik.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 33
Page 34
34
HR/
BIH
Zaštitni poklopac prikladan je za brušenje.
Ovaj zaštitni poklopac prikladan je za korištenje prilikom rezanja i brušenja.
(Nije sadržan je u isporuci)
„Upozorenje – pročitajte upute za uporabu kako bi se smanjio rizik ozljeđivanja“
Nosite zaštitu za sluh.
Djelovanje buke može uzrokovati gubitak sluha.
Nosite masku za zaštitu od prašine.
Kod obrade drva i drugih materijala može nastati po zdravlje opasna prašina. Ne smije se
obradjivati materijal koji sadrži azbest!
Nosite zaštitne naočale.
Iskre koje nastaju tijekom rada ili iverje, strugotine i prašina koja izlazi iz uredjaja mogu
uzrokovati gubitak vida.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 34
Page 35
35
HR/
BIH
Pažnja!
Da bi se spriječila ozljedjivanja i nastanak šteta
prilikom korištenja uredjaja, treba se pridržavati
sigurnosnih mjera opreza. Zbog toga pažljivo
pročitajte ove upute za uporabu. Dobro ih sačuvajte
tako da Vam informacije u svako doba budu na
raspolaganju. U slučaju da uredjaj trebate predati
drugoj osobi, uručite joj s njime i ove upute za
uporabu.
Ne preuzimamo jamstvo za nesreće ili štete nastale
zbog nepridržavanja ovih uputa i njihovih
sigurnosnih napomena.
1. Sigurnosne napomene
Odgovarajuće sigurnosne napomene pronaći ćete u
priloženoj knjižici.
UPOZORENJE!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena i
uputa mogu uzrokovati el. udar, požar i/ili teška
ozljeđivanja.
Sačuvajte sve sigurnosne napomene i upute za
buduće korištenje.
2. Opis uređaja (slika 1)
1. Aretacija vretena
2. Sklopka za uključivanje/isključivanje
3. Dodatna ručka
4. Zaštitna naprava
5. Ključ za maticu prirubnice
3. Sadržaj isporuke
n Otvorite pakovinu i pažljivo izvadite uređaj.
n Uklonite ambalažu kao i dijelove za sigurnost
pakiranja / za sigurnost tijekom transporta (ako
postoje).
n Provjerite je li sadržaj isporuke cjelovit.
n Prekontrolirajte postoje li na uređaju i dijelovima
pribora transportna oštećenja.
n Po mogućnosti sačuvajte pakovinu do isteka
jamstvenog roka.
POZOR
Uređaj i materijal pakovine nisu igračke za djecu!
Djeca se ne smiju igrati plastičnim vrećicama,
folijama i sitnim dijelovima! Postoji opasnost da
ih progutaju i tako se uguše!
n Originalne upute za uporabu
n Sigurnosne napomene
4. Namjenska uporaba
Kutna brusilica namijenjena je za brušenje metala i
kamena uz korištenje odgovarajuće brusne ploče i
zaštitne naprave.
Pozor! Za rezanje metala i kamena kutna brusilica
smije se koristiti samo ako je montiran zaštitni
poklopac koji se može nabaviti kao pribor.
Stroj se smije koristiti samo u skladu s namjenom.
Svaka drukčija uporaba izvan ovih okvira nije
namjenska. Za štete ili ozljeđivanja bilo koje vrste
koje bi iz toga proizašle ne odgovara proizvođač
nego korisnik.
Molimo da obratite pažnju na to da naši uređaji nisu
konstruirani za korištenje u komercijalne svrhe kao ni
u obrtu i industriji. Ne preuzimamo jamstvo ako se
uređaj koristi u obrtničkim ili industrijskim pogonima
i sličnim djelatnostima.
5. Tehnički podaci
Mrežni napon: 230 V ~ 50 Hz
Snaga: 500 W
Broj okretaja u praznom hodu: 11000 min
-1
Maks. ø brusne ploče: 115 mm
Navoj na prihvatnom vretenu: M14
Klasa zaštite: II / 쏾
Težina: 1,5 kg
Buka i vibracije
Vrijednosti buke i vibracija određene su prema normi
EN 60745.
Razina zvučnog tlaka L
pA
84 dB (A)
Nesigurnost K
pA
3 dB
Intenzitet buke L
WA
95 dB (A)
Nesigurnost K
WA
3 dB
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 35
Page 36
HR/
BIH
36
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.
Brušenje površine
Vrijednost emisije vibracija a
h
= 3,22 m/s
2
Nesigurnost K = 0,3 m/s
2
Dodatne informacije u vezi elektroalata
Upozorenje!
Navedena vrijednost emisije vibracija izmjerena je
prema normiranom postupku ispitivanja i može se,
ovisno o načinu korištenja elektroalata, promijeniti a u
izuzetnim slučajevima može biti i veća od navedene
vrijednosti.
Navedena vrijednost emisije vibracija može se
koristiti u svrhu usporedbe elektroalata jedne tvrtke s
elektroalatom neke druge tvrtke.
Navedena vrijednost emisije vibracija može se
također koristiti za početnu procjenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na
minimum!
n Koristite samo besprijekorne uređaje.
n Redovito čistite i održavajte uređaj.
n Svoj način rada prilagodite uređaju.
n Nemojte preopterećivati uređaj.
n Po potrebi predajte uređaj na kontrolu.
n Isključite uređaj kad ga ne koristite.
n Nosite zaštitne rukavice.
Ostali rizici
Čak i kad se ovi elektroalati koriste propisno,
uvijek postoje neki drugi rizici.
Sljedeće opasnosti mogu nastati vezi s
izvedbom i konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna maska
za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna zaštita
za sluh.
3. Zdravstveni problemi koji nastaju kao posljedica
vibracija na šaku-ruku u slučaju da se uređaj
koristi tijekom dužeg vremena ili se nepropisno
koristi i održava.
6. Prije puštanja u rad
Prije priključivanja uređaja provjerite odgovaraju li
podaci na tipskoj pločici podacima o mreži.
6.1 Montaža dodatne ručke (slika 2)
n Kutna brusilica ne smije se upotrebljavati bez
dodatne ručke (3).
n Dodatna ručka može se pričvrstiti u 2 položaja
(A, B).
6.2 Podešavanje zaštitne naprave (slika 3)
n Isključite uređaj. Izvucite mrežni utikač!
n Podesite zaštitnu napravu (4) koja štiti Vaše ruke
tako da skreće čestice brušenja od Vašeg tijela.
n Položaj zaštitne naprave (4) može se prilagoditi
dotičnim radnim uvjetima: Olabavite vijak (a) i
okrenite poklopac (4) u željeni položaj.
n Pripazite da zaštitna naprava (4) pravilno prekrije
kućište zupčanika.
n Ponovno pritegnite vijak (a).
n Provjerite je li zaštitna naprava (4) dobro
učvršćena.
Pripazite na dobru pričvršćenost zaštitne
naprave.
Nemojte koristiti kutnu brusilicu bez zaštitne
naprave.
6.3 POKUSNI HOD NOVIH BRUSNIH PLOČA
Uključite kutnu brusilicu s montiranom brusnom ili
reznom pločom najmanje 1 minut u praznom hodu.
Odmah zamijenite ploče koje vibriraju.
7. Rukovanje
7.1 Sklopka (sl. 4)
Kutna brusilica opremljena je sigurnosnom sklopkom
za sprječavanje nesreća. Za uključivanje pomaknite
kliznu sklopku (a) udesno i istovremeno pomaknite
sklopku za uključivanje/isključivanje (2) prema
naprijed i pritisnite. Za isključivanje kutne brusilice
pritisnite tipku (2) natrag. Tipka (2) će skočiti natrag u
početni položaj.
Strana uređaja Prikladno za
Lijevo (poz. A) dešnjake
Desno (poz. B) ljevake
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 36
Page 37
HR/
BIH
37
Pričekajte da stroj postigne najveći broj
okretaja. Tada možete prisloniti kutnu brusilicu
na radni komad i obrađivati ga.
7.2 Zamjena brusnih ploča (slike 5)
Za zamjenu brusnih ploča trebate priloženi specijalni
ključ (5).
Izvadite utikač iz utičnice!
n Jednostavno zamjenjivanje ploča zahvaljujući
aretiranju vretena.
n Pritisnite napravu za aretiranje vretena i dajte da
brusna ploča uskoči.
n Odvrnite prirubničku maticu pomoću ključa.
(slika 5)
n Zamijenite brusnu ili reznu ploču, pa zategnite
prirubničku maticu pomoću ključa.
Pažnja:
Pritisnite napravu za aretiranje vretena samo dok
su motor i vreteno zaustavljeni!
Naprava za aretiranje vretena mora ostati
pritisnuta za vrijeme zamjenjivanja ploče!
Za brusne ili rezne ploče do debljine od oko 3 mm,
prirubničku maticu navrnite tako da je ravna strana na
strani brusne ili rezne ploče.
7.3 Raspored prirubnica pri upotrebi brusnih
ploča i reznih ploča (slika 6-9)
n Raspored prirubnica pri upotrebi koljenčaste ili
ravne brusne ploče (slika 7)
a) stezna prirubnica
b) prirubnička matica
n Raspored prirubnica pri upotrebi koljenčaste
rezne ploče (slika 8)
a) stezna prirubnica
b) prirubnička matica
n Raspored prirubnica pri upotrebi ravne rezne
ploče (slika 9)
a) stezna prirubnica
b) prirubnička matica
7.4 MOTOR
Motor se za vrijeme rada mora dobro provjetravati,
zato ventilacijski otvori uvijek moraju biti čisti.
7.5 BRUSNE PLOČE
n Brusna ili rezna ploča nikada ne smije biti veća od
propisanog promjera.
n Prije ugradnje brusne ili rezne ploče kontrolirajte
navedeni broj okretaja iste.
n Broj okretaja brusne ili rezne ploče mora biti veći
od broja okretaja kutne brusilice pri praznom
hodu.
n Koristite samo brusne ili rezne ploče koje su
dopuštene za maksimalan broj okretaja od 11000
min
-1
i za obodnu brzinu od 80 m/s.
n Kod korištenja dijamantnih reznih ploča pripazite
na smjer vrtnje. Strelica za smjer vrtnje na
dijamantnoj reznoj ploči mora odgovarati strelici
za smjer vrtnje na uređaju.
Kod brusnih ploča naročito pazite na dobro
skladištenje i transport. Nikad ih ne izlažite udarcima,
treskanju ili oštrim rubovima (npr. tijekom transporta ili
skladištenja u kutiji za alat). To bi moglo uzrokovati
oštećenje brusnih ploča, kao npr. lomljenje, i
predstavljati opasnost za korisnika.
7.6 UPUTE ZA RAD
7.6.1 Grubo brušenje
Pozor! Korištenje zaštitne naprave za
brušenje (sadržana u isporuci).
Najbolji učinak pri grubom brušenju ćete postići kada
brusnu ploču postavite na površinu brušenja u kutu
od 30° do 40°, pa je ravnomjerno mičete po izratku
amo-tamo.
7.6.2 Rezanje
Pozor! Korištenje zaštitne naprave za rezanje
(može se nabaviti kao pribor, vidi toč. 9.4).
Prilikom rezanja nemojte zakositi kutnu brusilicu u
ravnini rezanja. Rezna ploča mora imati čist brid.
Za rezanje tvrdog kamena najbolje koristite
dijamantnu reznu ploču.
Ne smiju se obradjivati materijali koji sadrže
azbest!
Nikada ne upotrebljavajte rezne ploče za
grubo brušenje.
8. Zamjena mrežnog priključka
Ako se ošteti mrežni priključni vod ovog uređaja,
zamijeniti ga mora proizvođač ili njegova servisna
služba ili slična kvalificirana osoba, kako bi se
izbjegle opasnosti.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 37
Page 38
9. Čišćenje, održavanje i narudžba
rezervnih dijelova
Prije svih radova čišćenja izvucite mrežni utikač.
9.1 Čišćenje
n Zaštitne naprave, otvore za zrak i kućište motora
držite što čišćima od prašine i prljavštine. Istrl
jajte uredjaj čistom krpom ili ga ispušite
komprimiranim zrakom pod niskim tlakom.
n Preporučujemo da uredjaj očistite nakon svake
uporabe.
n Redovito čistite uredjaj vlažnom krpom i s malo
sapunice. Ne koristite sredstva za čišćenje ni
otapala; ona mogu oštetiti plastične dijelove
uredjaja. Pripazite na to da u unutrašnjost
uredjaja ne dospije voda.
9.2 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice.
Pažnja! Ugljene četkice smije zamijeniti samo
električar.
9.3 Održavanje
U unutrašnjosti uredjaja nalaze se dijelovi koje
treba održavati.
9.4 Narudžba rezervnih dijelova:
Prilikom naručivanja rezervnih dijelova su potrebni
slijedeći podaci:
n Tip uredjaja
n Broj artikla uredjaja
n Ident. broj uredjaja
n Broj potrebnog rezervnog dijela
Aktualne cijene, kao i mogućnost narudžbe nalaze se
na web stranici www.isc-gmbh.info
Poklopac za zaštitu kod rezanja (art. br.: 44.500.38)
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca nemaju
pristup. Optimalna temperatura skladištenja je
između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj
pakovini.
11. Zbrinjavanje i recikliranje
Uredjaj se nalazi u pakovanju koje ga štiti od
oštećenja prilikom transporta. Ovo pakovanje je
sirovina i zato se može ponovno upotrijebiti ili poslati
na reciklažu.
Uredjaj i njegov pribor izradjeni su od različitih
materijala kao npr. metala i plastike. Neispravne
sastavne dijelove otpremite na mjesta za
zbrinjavanje posebnog otpada. Informacije potražite
u specijaliziranoj trgovini ili nadležnoj općinskoj
upravi.
38
HR/
BIH
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 38
Page 39
39
RS
Ovaj zaštitni poklopac podesan je za brušenje.
Ovaj zaštitni poklopac podesan je za rezanje i brušenje. (nije sadržan u obimu
isporuke)
„Upozorenje – Pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda“
Nosite zaštitu za sluh.
Uticaj buke može da uzrokuje gubitak sluha.
Nosite masku za zaštitu od prašine.
Kod obrade drva i drugih materijala može da nastane prašina opasna po zdravlje. Ne sme da se
obradjuje materijal koji sadrži azbest!
Nosite zaštitne naočari.
Iskre koje pršte tokom rada ili iver, opiljak i prašina koji izlaze iz uredjaja mogu da uzrokuju
gubitak vida.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 39
Page 40
RS
40
Pažnja!
Kod korišćenja uređaja morate se pridržavati propisa
o bezbednosti kako biste sprečili povrede i štete.
Stoga pažljivo pročitajte ova uputstva za
upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj trebali
da predate drugim licima, prosledite im i ova
uputstva za upotrebu / bezbednosne napomene. Ne
preuzimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i
bezbednosnih napomena.
1. Sigurnosna uputstva
Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.
UPOZORENJE!
Pročitajte sve bezbednosne napomene i
uputstva.
Propusti kod pridržavanja bezbednosnih napomena i
uputstava mogu da prouzroče el.udar, požar i/ili teške
povrede.
Sačuvajte sve bezbednosne napomene i
uputstva za buduće korišćenje.
2. Opis uređaja (slika 1)
1. Aretacija vretena
2. Prekidač za uključivanje/isključivanje
3. Dodatna drška
4. Zaštitna naprava
5. Ključ za navrtku prirubnice
3. Sadržaj isporuke
n Otvorite pakovanje i pažljivo izvadite uređaj.
n Uklonite materijal za pakovanje kao i delove za
bezbednost pakovanja / bezbednost tokom
transporta (ako postoje).
n Proverite da li je sadržaj isporuke potpun.
n Prekontrolišite da li na uređaju i delovima pribora
ima transprotnih oštećenja.
n Po mogućnosti sačuvajte pakovanje do isteka
garantnog roka.
PAŽNJA
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju plastičnim
kesama, folijama i sitnim delovima! Postoji
opasnost da ih progutaju i tako se uguše!
n Originalna uputstva za upotrebu
n Bezbednosne napomene
4. Namensko korišćenje
Ugaona brusilica je namenjena za brušenje metala i
kamena uz korišćenje odgovarajuće brusne ploče i
sigurnosne naprave.
Pažnja! Ugaona brusilica sme se koristiti za rezanje
metala i kamena samo ako je montirana sigurnosna
naprava koja može da se nabavi kao pribor.
Mašina sme da se koristi samo prema svojoj nameni.
Svako drugačije korišćenje nije u skladu s namenom.
Za štete ili povrede bilo koje vrste koje iz toga
proizlaze odgovoran je korisnik, a ne proizvođač.
Molimo da obratite pažnju na to da naši uređaji nisu
konstruisani za korišćenje u komercijalne svrhe kao
ni u zanatu i industriji. Ne preuzimamo garanciju ako
se uređaj koristi u zanatskim ili industrijskim
pogonima i sličnim delatnostima.
5. Tehnički podaci
Napon mreže: 230 V ~ 50 Hz
Snaga: 500 W
Broj obrtaja u praznom hodu: 11000 min
-1
Maks. ø rezne ploče: 115 mm
Navoj na prihvatnom vretenu: M14
Klasa zaštite: II / 쏾
Težina: 1,5 kg
Buka i vibracije
Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.
Nivo zvučnog pritiska L
pA
84 dB(A)
Nesigurnost K
pA
3 dB
Intenzitet buke L
WA
95 dB(A)
Nesigurnost K
WA
3 dB
Nosite zaštitu za sluh.
Buka može da utiče na gubitak sluha.
Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom EN 60745.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 40
Page 41
RS
41
Brušenje površine
Vrednost emisije vibracija a
h
= 3,22 m/s
2
Nesigurnost K = 0,3 m/s
2
Dodatne informacije u vezi električnih alata
Upozorenje!
Navedena vrednost emisije vibracija izmerena je
prema normiranom postupku kontrole i može da se,
zavisno od načina korišćenja električnih alata,
promeni, a u iznimnim slučajevima može biti i veća od
navedene vrednosti.
Pomenuta vrednost emisije vibracija može se koristiti
u svrhu uspoređivanja električnog alata jedne firme s
električnim alatom neke druge firme.
Navedena vrednost emisije vibracija može takođe da
se koristi za početnu procenu ugrožavanja zdravlja.
Ograničite stvaranje buke i vibracija na
minimum!
n Koristite samo besprekorne uređaje.
n Redovno održavajte i čistite uređaj.
n Prilagodite svoj način rada uređaju.
n Ne preopterećujte uređaj.
n Prema potrebi pošaljite uređaj na kontrolu.
n Ako uređaj ne upotrebljavate, onda ga isključite.
n Nosite zaštitne rukavice.
Ostali rizici
Čak i kada se ovi električni alati koriste propisno,
uvek postoje i neki drugi rizici. Sledeće
opasnosti mogu nastati u vezi s izvedbom i
konstrukcijom električnog alata:
1. Oštećenja pluća, ako se ne nosi odgovarajuća
maska za zaštitu od prašine.
2. Oštećenja sluha, ako se ne nosi odgovarajuća
zaštita za sluh.
3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se uređaj
koristi tokom dužeg vremena ili se nepropisno
koristi i održava.
6. Pre puštanja u rad
Pre priključivanja uređaja proverite da li podaci na
natpisnoj pločici odgovaraju podacima o mreži.
6.1 Montaža dodatne drške (slika 2)
n Ugaona brusilica ne sme da se upotrebljava bez
dodatne drške (3).
n Dodatna ručka može da se pričvrsti u 2 pozicije
(A, B).
6.2 Podešavanje zaštitne naprave (slika 3)
n Isključite uređaj. Izvucite mrežni utikač.
n Podesite zaštitnu napravu (4) koja štiti Vaše ruke
tako da skreće deliće ostataka brušenja od
Vašeg tela.
n Pozicija zaštitne naprave (4) može da se prilagodi
dotičnim radnim uslovima: Olabavite zavrtanj (a) i
okrenite poklopac (4) u željeni položaj.
n Pripazite na to da zaštitna naprava (4) pravilno
prekrije kućište zupčanika.
n Ponovo stegnite zavrtanj (a).
n Proverite da li je zaštitna naprava (4) dobro
učvršćena.
Uvek proverite da li je sigurnosna naprava
dobro pričvršćena.
Nemojte da koristite ugaonu brusilicu bez
zaštitne naprave.
6.3 Probni rad s novom brusnom pločom
Ugaonu brusilicu s montiranom brusnom ili reznom
pločom pustite da radi najmanje 1 minut u praznom
hodu. Vibrirajuće ploče odmah zamenite.
7. Rukovanje
7.1 Prekidač (sl. 4)
Ugaona brusilica ima sigurnosni prekidač za
sprečavanje nesreća. Za uključivanje pomerite klizni
prekidač (a) udesno i istovremeno pomerite prekidač
za uključivanje/isključivanje (2) prema napred i
pritisnite. Za isključivanje ugaone brusilice pritisnite
taster (2) nazad. Taster (2) će skočiti nazad u početni
položaj.
Pričekajte da Vaša mašina postigne najveći
broj obrtaja. Tada možete da prislonite ugaonu
brusilicu na izradak i obrađujete ga.
7.2 Zamena brusnih ploča (slike 5)
Za zamenu brusnih ploča treba Vam priloženi
specijalni ključ (5).
Izvucite mrežni utikač!
n Jednostavna zamena brusne ploče pomoću
aretacije vretena.
n Pritisnite aretaciju vretena i pustite da se brusna
ploča uglavi.
Strana uređaja Podesno za
Levo (poz. A) dešnjake
Desno (poz. B) levake
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 41
Page 42
RS
42
n Specijalnim ključem otpustite navrtku prirubnice.
(vidi sliku 5)
n Zamenite brusnu ili reznu ploču i pritegnite
navrtku prirubnice pomoću specijalnog ključa.
Pažnja:
Aretaciju vretena pritisnite samo dok motor i
vreteno miruju! Aretacija vretena mora da tokom
zamene ploče ostane pritisnuta!
Kod brusnih ili reznih ploča debljine do cirka 3 mm
navrtku prirubnice navrnite s ravnom stranom prema
brusnoj ili reznoj ploči.
7.3 Položaj prirubnice kod upotrebe brusnih i
reznih ploča (slika 6-9)
n Položaj prirubnice kod upotrebe savijenih i ravnih
brusnih ploča (slika 7)
a) stezna prirubnica
b) navrtka prirubnice
n Položaj prirubnice kod upotrebe savijene rezne
ploče (slika 8)
a) stezna prirubnica
b) navrtka prirubnice
n Položaj prirubnice kod upotrebe ravne rezne
ploče (slika 9)
a) stezna prirubnica
b) navrtka prirubnice
7.4 Motor
Motor mora da se tokom rada dobro provetrava, zbog
toga vazdušni otvori moraju da budu uvek čisti.
7.5 Brusne ploče
n Brusna ili rezna ploča ne sme da bude veća od
propisanog prečnika.
n Pre upotrebe brusne ili rezne ploče proverite
navedeni broj obrtaja.
n Broj obrtaja brusne ili rezne ploče mora da bude
veći od broja obrtaja ugaone brusilice u praznom
hodu.
n Koristite samo brusne i rezne ploče koje su
dozvoljene za minimalni broj obrtaja od
11000 min.
-1
i za obodnu brzinu od 80 m/sek.
n Kod korišćenja dijamantnih reznih ploča pripazite
na smer vrtnje. Strelica za smer vrtnje na
dijamantnoj reznoj ploči mora da odgovara strelici
za smer vrtnje uređaja.
Kod brusnih ploča naročito obratite pažnju na dobro
uskladištavanje i transport. Nikada ih ne izlažite
udarcima, trešenju ili oštrim ivicama (npr. tokom
transporta ili uskladištavanja u sandučetu za alat). To
bi moglo uzrokovati oštećenje brusnih ploča, kao npr.
lomljenje i predstavljati opasnost za korisnika.
7.6 Uputstva za rad
7.6.1 Grubo brušenje
Pažnja! Sigurnosnu napravu upotrebite kod
brušenja (sadržana u obimu isporuke).
Najbolji rezultat kod grubog brušenja postiže se, ako
brusnu ploču držite pod uglom od 30° do 40° prema
ravni brušenja i ravnomerno pomičete izradak amotamo.
7.6.2 Rezanje
Pažnja! Sigurnosnu napravu upotrebite kod
rezanja (može se nabaviti kao pribor, vidi 9.4).
Kod rezanja ne obrćite ugaonu brusilicu u ravni
rezanja. Rez reba da ima pravilnu ivicu. Za rezanje
tvrdog kamena najbolje je da koristite dijamantnu
reznu ploču.
Azbestni materijali ne smeju da se obrađuju!
Nikad nemojte da koristite rezne ploče za
grubo brušenje.
8. Zamena mrežnog priključnog voda
Ako se ošteti mrežni priključni vod ovog uređaja,
mora da ga zameni proizvođač ili njegova servisna
služba ili kvalifikovano lice, kako bi se izbegle
opasnosti.
9. Čišćenje, održavanje i narudžba
rezervnih dijelova
Prije svih radova čišćenja izvucite mrežni utikač.
9.1 Čišćenje
n Zaštitne naprave, otvore za zrak i kućište motora
držite što čišćima od prašine i prljavštine.
Istrljajte uredjaj čistom krpom ili ga ispušite
komprimiranim zrakom pod niskim tlakom.
n Preporučujemo da uredjaj očistite nakon svake
uporabe.
n Redovito čistite uredjaj vlažnom krpom i s malo
masnog sapuna. Ne koristite sredstva za
čišćenje ni otapala; ona mogu oštetiti plastične
dijelove uredjaja. Pripazite na to da u
unutrašnjost uredjaja ne dospije voda.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 42
Page 43
RS
43
9.2 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice.
Pažnja! Ugljene četkice smije zamijeniti samo
električar.
9.3 Održavanje
U unutrašnjosti uredjaja nema dijelova koje treba
održavati.
9.4 Naručivanje rezervnih dijelova
Prilikom naručivanja rezervnih dijelova treba navesti
sljedeće podatke:
n tip uredjaja
n broj artikla uredjaja
n identifikacijski broj uredjaja
n kataloški broj potrebnog rezervnog dijela
Aktuelne cene kao i mogućnost porudžbine nalaze se
na internet stranici www.isc-gmbh.info.
Poklopac za zaštitu kod rezanja (art. br.: 44.500.38)
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca nemaju
pristup. Optimalna temperatura za čuvanje je između
5 i 30 ˚C. Električni alat čuvajte u originalnom
pakovanju.
11. Zbrinjavanje i reciklovanje
Uredjaj se nalazi u pakovanju koje ga štiti od
oštećenja tokom transporta. Ovo pakovanje je
sirovina i zato može ponovno da se upotrebi ili
pošalje na reciklovanje. Uredjaj i njegov pribor
izradjeni su od različitih materijala kao npr. metala i
plastike. Neispravne sastavne delove otpremite na
mesta za zbrinjavanje posebnog otpada. Informacije
potražite u specijalizovanoj trgovini ili nadležnoj
opštinskoj upravi.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 43
Page 44
CZ
44
Tento ochranný kryt je vhodný k broušení.
Tento ochranný kryt je vhodný k rozbrušování a broušení. (Není obsažen v
rozsahu dodávky)
„Varování – Ke snížení rizika zranění si přečíst návod k obsluze“
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Noste ochrannou prachovou masku.
Při opracovávání dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiály
obsahující azbest nesmí být opracovávány!
Noste ochranné brýle.
Při práci vznikající jiskry nebo z přístroje vylétávající úlomky, třísky a prachy mohou způsobit
ztrátu zraku.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 44
Page 45
CZ
45
Pozor!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním a
škodám. Přečtěte si proto pečlivě tento návod k
obsluze. Dobře si ho uložte, abyste měli tyto
informace kdykoliv po ruce. Pokud předáte přístroj
jiným osobám, předejte s ním i tento návod k
obsluze.
Nepřebíráme žádné ručení za škody a úrazy vzniklé
v důsledku nedodržování tohoto návodu k obsluze a
bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené
brožurce.
VAROVÁNÍ!
Přečtěte si všechny bezpečnostní pokyny a
instrukce.
Zanedbání při dodržování bezpečnostních pokynů a
instrukcí mohou mít za následek úder elektrickým
proudem, požár a/nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.
2. Popis přístroje (obr. 1)
1. Aretace vřetena
2. Za-/vypínač
3. Přídavná rukojeť
4. Ochranné zařízení
5. Klíč na matice přírub
3. Rozsah dodávky
n Otevřete balení a přístroj opatrně vyjměte z
balení.
n Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
n Překontrolujte, zda je rozsah dodávky úplný.
n Zkontrolujte přístroj a příslušenství, zda nebyly při
přepravě poškozeny.
n Balení si pokud možno uložte až do uplynutí
záruční doby.
POZOR
Přístroj a obalový materiál nejsou dětská hračka!
Děti si nesmějí hrát s plastovými sáčky, fóliemi a
malými díly! Hrozí nebezpečí spolknutí a
udušení!
n Originální návod k obsluze
n Bezpečnostní pokyny
4. Použití podle účelu určení
Úhlová bruska je určena k broušení kovů a kameniva
za použití příslušného brusného kotouče a
příslušného ochranného zařízení.
Pozor! K rozbrušování kovů a kameniva smí být
úhlová bruska použita pouze tehdy, pokud je
namontováno ochranné zařízení, které je k dostání
jako příslušenství.
Stroj smí být používán pouze podle svého účelu
určení. Každé další toto překračující použití
neodpovídá použití podle účelu určení. Za z toho
vyplývající škody nebo zranění všeho druhu ručí
uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle
svého účelu určení konstruovány pro živnostenské,
řemeslnické nebo průmyslové použití. Nepřebíráme
žádné ručení, pokud je přístroj používán v
živnostenských, řemeslných nebo průmyslových
podnicích a při srovnatelných činnostech.
5. Technická data
Síťové napětí: 230 V ~ 50 Hz
Příkon: 500 W
Otáčky naprázdno: 11000 min
-1
Max. ø kotouče: 115mm
Závit upínacího vřetena: M14
Třída ochrany: II / 쏾
Hmotnost: 1,5 kg
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
pA
84 dB(A)
Nejistota K
pA
3 dB
Hladina akustického výkonu L
WA
95 dB(A)
Nejistota K
WA
3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 45
Page 46
CZ
46
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Broušení povrchů
Emisní hodnota vibrací a
h
= 3,22 m/s
2
Nejistota K = 0,3 m/s
2
Dodatečné informace pro elektrické přístroje
Varování!
Uvedená emisní hodnota vibrací byla změřena podle
normované zkušební metody a může se měnit v
závislosti na druhu a způsobu použití elektrického
přístroje, a ve výjimečných případech se může
nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke
srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
n Používejte pouze přístroje v bezvadném stavu.
n Pravidelně provádějte údržbu a čištění přístroje.
n Přizpůsobte Váš způsob práce přístroji.
n Nepřetěžujte přístroj.
n V případě potřeby nechte přístroj zkontrolovat.
n Přístroj vypněte, pokud ho nepoužíváte.
n Noste rukavice.
Zbývající rizika
I přesto, že obsluhujete elektrický přístroj podle
předpisů, existují vždy
zbývající rizika. V souvislosti s konstrukcí a
provedením elektrického přístroje se mohou
vyskytnout následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná
ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na
ruce a paže, pokud se přístroj používá delší dobu
nebo není řádně veden a udržován.
6. Před uvedením do provozu
Před připojením se přesvědčte, zda údaje na
typovém štítku souhlasí s údaji sítě.
6.1 Montáž přídavné rukojeti (obr. 2)
n Úhlová bruska nesmí být bez přídavné rukojeti (3)
používána.
n Přídavná rukojeť může být našroubována na 2
místech (A, B).
6.2 Nastavení ochranného zařízení (obr. 3)
n Přístroj vypněte. Vytáhněte síťovou zástrčku!
n Ochranné zařízení (4) na ochranu rukou nastavte
tak, aby byl broušený materiál veden směrem od
těla.
n Poloha ochranného zařízení (4) může být
přizpůsobena příslušným pracovním podmínkám:
Uvolněte šroub (a) a otočte kryt (4) do
požadované polohy.
n Dbejte na to, aby ochranné zařízení (4) správně
zakrylo pouzdro pastorku.
n Šroub (a) opět utáhněte.
n Přesvědčte se, zda ochranné zařízení (4) pevně
drží.
Dbejte na pevné nasazení ochranného
zařízení.
Nepoužívejte úhlovou brusku bez
ochranného zařízení.
6.3 ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ
Ruční úhlovou brusku nechat s namontovaným
brusným nebo rozbrušovacím kotoučem minimálně 1
minutu běžet naprázdno. Vibrující kotouče ihned
vyměnit.
7. Obsluha
7.1 Vypínač (obr. 4)
Úhlová bruska je vybavena bezpečnostním spínačem
na zabránění úrazům. Na zapnutí posunout zarážku
(a) doprava a současně posunout za-/vypínač (2)
dopředu a stlačit. Na vypnutí úhlové brusky stlačit
tlačítko (2) dozadu. Tlačítko (2) skočí zpátky do
výchozí polohy.
Strana přístroje Vhodné pro
Vlevo (poz. A) Praváky
Vpravo (poz. B) Leváky
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 46
Page 47
CZ
47
Vyčkejte, až stroj dosáhne maximálního
počtu otáček. Poté můžete úhlovou brusku
nasadit na obrobek a opracovat ho.
7.2 Výměna brusného kotouče (obr. 5)
Na výměnu brusného kotouče potřebujete přiložený
kolíkový klíč (5).
Vytáhnout síťovou zástrčku!
n Jednoduchá výměna kotoučů aretací vřetena.
n Aretaci vřetena stisknout a brusný kotouč nechat
zaskočit.
n Přírubovou matku povolit kruhovým klíčem s
čelním otvorem. (obr. 5)
n Brusný nebo rozbrušovací kotouč vyměnit a
přírubovou matku kruhovým klíčem s čelním
otvorem opět utáhnout.
Pozor:
Aretaci vřetena zmáčknout pouze při stojícím
motoru a vřetenu brusného kotouče!
Aretace vřetena musí během výměny kotouče
zůstat zmáčknutá!
U brusných nebo rozbrušovacích kotoučů až po
tloušťku cca 3 mm našroubovat přírubovou matku
plochou stranou k brusnému nebo rozbrušovacímu
kotouči.
7.3 Rozmístění přírub při použití brusných nebo
rozbrušovacích kotoučů (obr. 6-9)
n Rozmístění přírub při použití zalomeného nebo
rovného brusného kotouče (obr. 7)
a) pínací příruba
b) Přírubová matka
n Rozmístění přírub při použití zalomeného
brusného kotouče (obr. 8)
a) Upínací příruba
b) Přírubová matka
n Rozmístění přírub při použití rovného brusného
kotouče (obr. 9)
a) Upínací příruba
b) Přírubová matka
7.4 MOTOR
Motor musí být během práce dobře větrán, proto
musí být větrací otvory stále udržovány čisté.
7.5 BRUSNÉ KOTOUČE
n Brusný nebo rozbrušovací kotouč nesmí být
nikdy větší než je předepsaný průměr.
n Před nasazením brusného nebo rozbrušovacího
kotouče překontrolujte jeho udaný počet otáček.
n Počet otáček brusného nebo rozbrušovacího
kotouče musí být vyšší než počet otáček
naprázdno ruční úhlové brusky.
n Používejte pouze brusné a rozbrušovací
kotouče, které jsou schválené pro maximální
počet otáček 11000 min
-1
a pro obvodovou
rychlost 80 m/s.
n Při používání diamantových dělicích kotoučů
dbejte na směr otáčení. Šipka směru otáčení na
diamantovém dělicím kotouči musí souhlasit se
šipkou směru otáčení na přístroji.
U brusných těles dbejte především na správné
skladování a transport. Nikdy nevystavujte brusná
tělesa nárazům, úderům nebo ostrým hranám (např.
při transportu nebo skladování v bedně na nářadí). To
by mohlo způsobit poškození brusných těles, jako
např. vznik trhlin, a představovat tak nebezpečí pro
uživatele.
7.6 PRACOVNÍ POKYNY
7.6.1 Hrubovací broušení
Pozor! Ochranné zařízení použít k broušení
(obsaženo v rozsahu dodávky).
Nejlepšího úspěchu při hrubovacím broušení
dosáhnete, když brusný kotouč nasadíte v úhlu 30°
až 40° k brusné rovině a rovnoměrně jím pohybujete
po obrobku tam a zpět.
7.6.2 Rozbrušování
Pozor! Ochranné zařízení použít k
rozbrušování (k dostání jako příslušenství, viz bod
9.4).
Při rozbrušování úhlovou brusku v řezné rovině
nezešikmit. Rozbrušovací kotouč musí vykazovat
čistou řeznou hranu.
K řezání tvrdého kamene používejte nejlépe
diamantový rozbrušovací kotouč.
Materiály obsahující azbest nesmí být
opracovávány!
Nikdy nepoužívejte rozbrušovací kotouče na
hrubovací broušení.
8. Výměna síťového napájecího
vedení
Pokud je síťové napájecí vedení poškozeno, musí být
nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifikovanou osobou, aby se
zabránilo nebezpečím.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 47
Page 48
9. Čištění, údržba a objednání
náhradních dílů
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
9.1 Čištění
n Udržujte bezpečnostní zařízení, větrací otvory a
kryt motoru tak prosté prachu a nečistot, jak jen
to je možné. Otřete přístroj čistým hadrem nebo
ho profoukněte stlačeným vzduchem při nízkém
tlaku.
n Doporučujeme přímo po každém použití přístroj
vyčistit.
n Pravidelně přístroj čistěte vlhkým hadrem a
trochou mazlavého mýdla. Nepoužívejte žádné
čisticí prostředky nebo rozpouštědla, mohlo by
dojít k poškození plastových částí přístroje.
Dbejte na to, aby se dovnitř přístroje nedostala
voda.
9.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Pozor! Uhlíkové kartáčky smí vyměnit pouze
9.3 Údržba
Uvnitř přístroje se nevyskytují žádné další, údržbu
vyžadující, díly.
9.4 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
n Typ přístroje
n Číslo výrobku přístroje
n Identifikační číslo přístroje
n Číslo náhradního dílu požadovaného náhradního
dílu
Aktuální ceny, informace a možnost objednání
naleznete na www.isc-gmbh.info
Ochranný kryt na rozbrušování (art. č.: 44.500.38)
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah dětí.
Optimální teplota skladování leží mezi 5 a 30 ˚C.
Uložte elektrický přístroj v originálním balení.
11. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a tím
znovu použitelné nebo může být dáno zpět do
cirkulace surovin.
Přístroj a jeho příslušenství jsou vyrobeny z
rozdílných materiálů, jako např. kov a plasty.
Defektní součástky odevzdejte k likvidaci zvláštních
odpadů. Zeptejte se v odborné prodejně nebo na
místním zastupitelství!
48
CZ
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 48
Page 49
49
SK
Tento ochranný kryt je vhodný pre brúsenie.
Tento ochranný kryt je vhodný pre rozbrusovanie a brúsenie. (Nie je v objeme
dodávky)
„Upozornenie - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu “
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Používajte ochrannú masku proti prachu.
Pri práci sdrevom ainými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci
azbest nesmie byť spracovávaný!
Noste ochranné okuliare.
Iskry vznikajúce pri práci alebo úlomky, triesky aprach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 49
Page 50
SK
50
Pozor!
Pri používaní prístrojov sa musia dodržiavať príslušné
bezpečnostné opatrenia, aby bolo možné zabrániť
prípadným zraneniam a vecným škodám. Preto si
starostlivo prečítajte tento návod na obsluhu /
bezpečnostné pokyny. Následne ich starostlivo
uschovajte, aby ste mali vždy k dispozícii potrebné
informácie. V prípade, že budete prístroj požičiavať
tretím osobám, prosím odovzdajte im spolu
s prístrojom tento návod na obsluhu/ bezpečnostné
pokyny. Nepreberáme žiadne ručenie za nehody ani
škody, ktoré vzniknú nedodržaním tohto návodu na
obsluhu a bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v priloženej
brožúrke.
VÝSTRAHA!
Prečítajte si všetky bezpečnostné predpisy a
pokyny.
Nedostatky pri dodržovaní bezpečnostných
predpisov a pokynov môžu mať za následok úraz
elektrickým prúdom, vznik požiaru a/alebo ťažké
poranenia.
Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.
2. Popis prístroja (obr. 1)
1. Aretácia vretena
2. Vypínač zap/vyp
3. Prídavná rukoväť
4. Ochranné zariadenie
5. Prírubový maticový kľúč
3. Obsah dodávky
n Otvorte balenie a opatrne vyberte prístroj von z
balenia.
n Odstráňte obalový materiál ako aj
obalové/transportné poistky (pokiaľ sú
obsiahnuté).
n Skontrolujte, či obsah dodávky kompletný.
n Skontrolujte, či nedošlo k poškodeniu prístroja
a príslušenstva transportom.
n Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
POZOR
Prístroj a obalový materiál nie sú hračky! Deti sa
nesmú hrať s plastovými vreckami, fóliami ani
malými dielmi! Hrozí nebezpečenstvo prehltnutia
a udusenia!
n Originálny návod na obsluhu
n Bezpečnostné predpisy
4. Správne použitie prístroja
Uhlová brúska je určená na brúsenie kovov a kameňa
s použitím príslušného brúsneho kotúča a príslušného
ochranného zariadenia.
Pozor! Na rozbrusovanie kovov a kameňa sa smie
táto uhlová brúska používať len vtedy, keď je
namontované ochranné zariadenie, ktoré je možné
zakúpiť ako príslušenstvo.
Prístroj smie byť použitý len na ten účel, na ktorý bol
určený. Každé iné odlišné použitie prístroja sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ /
obsluhujúca osoba, nie však výrobca.
Prosím zohľadnite skutočnosť, že správny spôsob
prevádzky našich prístrojov nie je na profesionálne,
remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa prístroj
bude používať vprofesionálnych, remeselníckych
alebo priemyselných prevádzkach ako aj na činnosti
rovnocenné s takýmto použitím.
5. Technické údaje
Sieťové napätie: 230 V ~ 50 Hz
Príkon: 500 W
Otáčky pri voľnobehu: 11000 min
-1
Max. Ø kotúča: 115 mm
Závit vretena uloženia: M14
Trieda ochrany: II / 쏾
Hmotnosť: 1,5 kg
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 50
Page 51
SK
51
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.
Hladina akustického tlaku L
pA
84 dB (A)
Nepresnosť K
pA
3 dB
Hladina akustického výkonu L
WA
95 dB (A)
Nepresnosť K
WA
3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.
Povrchové brúsenie
Hodnota emisií vibrácií a
h
= 3,22 m/s
2
Nepresnosť K = 0,3 m/s
2
Dodatočné informácie pre elektrické prístroje
Výstraha!
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže sa
meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch sa
môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť za
účelom porovnania elektrického prístroja s inými
prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.
Obmedzte tvorbu hluku a vibráciu na minimum!
n Používajte len prístroje v bezchybnom stave.
n Pravidelne vykonávajte údržbu a čistenie
prístroja.
n Prispôsobte spôsob práce prístroju.
n Prístroj nepreťažujte.
n V prípade potreby nechajte prístroj skontrolovať.
n Prístroj vypnite, pokiaľ ho nepoužívate.
n Používajte rukavice.
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou a
vyhotovením elektrického prístroja môže dôjsť k
výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie
rúk a ramien, pokiaľ sa prístroj bude používať
dlhšiu dobu alebo sa nevedie a neudržuje
správnym spôsobom.
6. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhlasia
s údajmi elektrickej siete.
6.1 Montáž prídavnej rukoväte (obr. 2)
n Uhlová brúska sa nesmie používať bez prídavnej
rukoväte (3).
n Prídavná rukoväť sa môže naskrutkovať na 2
pozíciách (A, B).
6.2 Nastavenie ochranného krytu (obr. 3)
n Vypnite prístroj. Vytiahnite zástrčku zo siete!
n Nastavte ochranné zariadenie (4) na ochranu
Vašich rúk tak, aby sa brúsny materiál odvádzal
preč od tela.
n Poloha ochranného zariadenia (4) sa môže
prispôsobiť príslušným pracovným podmienkam:
Uvoľnite skrutku (a) a otočte kryt (4) do
požadovanej polohy.
n Dbajte na to, aby ochranné zariadenie (4)
správne prikrývalo teleso ozubeného kolesa.
n Skrutku (a) potom znovu dotiahnite.
n Zabezpečte, aby bolo ochranné zariadenie (4)
pevne upevnené.
Dbajte na pevné upevnenie ochranného
zariadenia.
Nepoužívajte uhlovú brúsku bez ochranného
zariadenia.
6.3 SKÚŠOBNÁ PREVÁDZKA NOVÝCH
BRÚSNYCH KOTÚČOV
Nechajte bežať uhlovú brúsku na prázdno minimálne
po dobu 1 minúty snovým namontovaným brúsnym
alebo rozbrusovacím kotúčom. Vibrujúce kotúče
ihneď vymeňte.
Strana prístroja Vhodné pre
Vľavo (pol. A) Pravákov
Vpravo (pol. B) Ľavákov
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 51
Page 52
52
SK
7. Uvedenie do prevádzky
7.1 Vypínač (obr. 4)
Uhlová brúska je vybavená bezpečnostným
vypínačom z dôvodu zabránenia nehodám. Pri
zapnutí sa musí posunúť zarážka (a) doprava a
súčasne sa musí vypínač zap/vyp (2) posunúť
dopredu a zatlačiť. Ak chcete uhlovú brúsku vypnúť,
zatlačte tlačidlo (2) smerom dozadu. Tlačidlo (2)
vyskočí znovu do východiskovej polohy.
Počkajte, pokiaľ prístroj nedosiahne svoje
najvyššie otáčky. Potom môžete uhlovú brúsku
priložiť na obrobok a zahájiť obrábanie.
7.2 Výmena brúsnych kotúčov (obr. 5)
Pre výmenu brúsnych kotúčov potrebujete priložený
čelný dierový kľúč (5).
Vytiahnuť kábel zo siete!
n Jednoduchá výmena kotúčov pomocou aretácie
vretena.
n Stlačiť aretáciu vretena anechať zapadnúť
brúsny kotúč.
n Otvoriť prírubovú maticu pomocou čelného
upínacieho kľúča. (obr. 5)
n Vymeniť brúsny alebo rozbrusovací kotúč
a prírubovú maticu utiahnuť pomocou čelného
upínacieho kľúča.
Pozor
Aretáciu vretena stlačiť len vtedy, ak je motor
a brúsne vreteno v kľudovom stave!
Aretácia vretena musí ostať počas celej výmeny
kotúčov stlačená!
Pri brúsnych resp.rozbrusovacích kotúčoch do
hrúbky cca 3 mm je potrebné prírubovú maticu
priskrutkovať nabrúsny resp. rozbrusovací kotúč
čelnou stranou.
7.3 Usporiadanie príruby pri použití brúsnych
a rozbrusovacích kotúčov (obr. 6-9)
n Usporiadanie príruby pri použití zalomeného
alebo rovného brúsneho kotúča. (obr. 7)
a) Upínacia objímka
b) Prírubová matica
n Usporiadanie príruby pri použití zalomeného
rozbrusovacieho kotúča. (obr. 8)
a) Upínacia objímka
b) Prírubová matica
n Usporiadanie príruby pri použití rovného
rozbrusovacieho kotúča. (obr. 9)
a) Upínacia objímka
b) Prírubová matica
7.4 MOTOR
Motor musí byť počas práce dobre prevzdušňovaný,
ztoho dôvodu musia byť vetracie otvory na brúske
udržiavané vždy včistom stave.
7.5 BRÚSNE KOTÚČE
n Brúsne alebo rozbrusovacie kotúče nesmú byť
nikdy väčšie ako predpísaný maximálny priemer.
n Skontrolujte pred použitím brúsneho resp.
rozbrusovacieho kotúča uvedenú hodnotu
otáčok.
n Otáčky brúsneho resp. rozbrusovacieho kotúča
musia byť vyššie ako voľnobežné otáčky uhlovej
brúsky.
n Používajte vždy len také brúsne arozbrusovacie
kotúče, ktoré sú určené na prácu sminimálnymi
otáčkami 11000 min
-1
as obvodovou rýchlosťou
80 m/s.
n Dbajte pri používaní diamantových
rozbrusovacích kotúčov na smer otáčania. Šípka
smeru otáčania na diamantovom rozbrusovacom
kotúči musí byť v súlade so šípkou smeru
otáčania na prístroji.
Pri brúsnych telesách dbajte predovšetkým na
správne skladovanie a transport. Nikdy brúsne telesá
nevystavujte nárazom, úderom alebo ostrým hranám
(napr. pri transporte alebo skladovaní v debni na
náradie). To by mohlo spôsobiť poškodenie brúsnych
telies, ako napr. vznik trhlín a predstavovať tak
nebezpečenstvo pre užívateľa.
7.6 PRACOVNÉ POKYNY
7.6.1 Hrubé brúsenie
Pozor! Používať ochranné zariadenie na
brúsenie (je súčasťou dodávky).Najlepšie výsledky
pri hrubom brúsení docielite vtedy, ak priložíte
brúsny kotúč v uhle medzi 30° až 40° k brúsnej
rovine na materiál a budete brúskou rovnomerne
pohybovať tam a späť po povrchu obrobku.
7.6.2 Rozbrusovanie
Pozor! Používať ochranné zariadenie na
rozbrusovanie (možné zakúpiť ako príslušenstvo,
pozri 9.4).
Pri rozbrusovaní dbajte na to, aby sa uhlová brúska
nezasekla v rovine rezu. Rozbrusovací kotúč musí
mať čistú reznú hranu.
K rozbrusovaniu tvrdej kameniny odporúčame
použitie diamantového rozbrusovacieho kotúča.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 52
Page 53
53
SK
Materiály obsahujúce azbest nesmú byť
spracovávané!
V žiadnom prípade nepoužívajte
rozbrusovacie kotúče na obrusovanie.
8. Výmena sieťového prípojného
vedenia
V prípade poškodenia sieťového prípojného vedenia
prístroja sa musí vedenie vymeniť výrobcom alebo
jeho zákazníckym zastúpením alebo podobne
kvalifikovanou osobou, aby sa zabránilo rizikám.
9. Čistenie, údržba a objednanie náh
radných dielov
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.
9.1 Čistenie
앬 Udržujte ochranné zariadenia, vzduchové otvory
a ebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
앬 Odporúčame, aby ste prístroj čistili spravidla
vždy po každom použití.
앬 Čistite prístroj pravidelne pomocou vlhkej utierky
aostriedky alebo riedidlá; tieto prostriedky by
mohli napadnúť umelohmotné diely prístroja.
Dbajte na to, aby sa do vnútra prístroja
nedostala voda.
9.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Pozor! Uhlíkové kefky smú byť vymieňané len
odborným elektrikárom.
9.3 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
9.4 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviesť
nasledovné údaje;
앬 Typ prístroja
앬 Výrobné číslo prístroja
앬 Identifikačné číslo prístroja
앬 Číslo potrebného náhradného dielu
Aktuálne ceny, informácie, ako aj možnosť
objednania nájdete na www.isc-gmbh.info
Ochranný kryt na rozbrusovanie (č. výr.: 44.500.38)
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu detí.
Optimálna teplota pre skladovanie je medzi 5 až 30
°C. Skladujte tento elektrický prístroj v originálnom
balení.
11. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia
poškodeniu pri transporte. Tento obal je vyrobený zo
suroviny a tým pádom je ho možné znovu použiť
alebo sa môže dať do zberu na recykláciu surovín.
Prístroj ajeho príslušenstvo sa skladajú zrôznych
materiálov, ako sú napr. kovy aplasty. Poškodené
súčiastky odovzdajte navhodnú likvidáciu
špeciálneho odpadu. Informujte sa vodbornej
predajni alebo na miestnych úradoch!
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 53
Page 54
54
k erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
t explains the following conformity according to EU
directives and norms for the following product
p déclare la conformité suivante selon la directive CE et les
normes concernant l’article
C dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
N verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
m declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
O declara a seguinte conformidade, de acordo com a
directiva CE e normas para o artigo
l attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
U förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
q vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
. tõendab toote vastavust EL direktiivile ja standarditele
j vydává následující prohlášení o shodě podle směrnice
EU a norem pro výrobek
X potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
W vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
A a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
P deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
e декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
H paskaidro šādu atbilstību ES direktīvai un standartiem
G apibūdina šį atitikimą EU reikalavimams ir prekės
normoms
Q declară următoarea conformitate conform directivei UE
şi normelor pentru articolul
z δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
B potvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
f potvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
4 potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
T следующим удостоверяется, что следующие
продукты соответствуют директивам и нормам ЕС
1 проголошує про зазначену нижче відповідність
виробу директивам та стандартам ЄС на виріб
5 ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
Z Ürünü ile ilgili AB direktifleri ve normları gereğince
aşağıda açıklanan uygunluğu belirtir
L erklærer følgende samsvar i henhold til EU-direktivet
og standarder for artikkel
E Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Winkelschleifer BAG 115/1 (Bavaria)
Standard references: EN 60745-1; EN 60745-2-3; EN 55014-1; EN 55014-2;
EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 21.02.2013
First CE: 13 Archive-File/Record: NAPR007470
Art.-No.: 44.307.80 I.-No.: 11012 Documents registrar: Markus Henghuber
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
Weichselgartner/General-Manager Unger/Product-Management
x
2006/42/EC
2004/26/EC
Emission No.:
2000/14/EC_2005/88/EC
Annex IV
Notified Body:
Notified Body No.:
Reg. No.:
Annex V
Annex VI
Noise: measured LWA= dB (A); guaranteed LWA= dB (A)
P = KW; L/Ø = cm
Notified Body:
x
x
87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EC
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 54
Page 55
55
k Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaftsund Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel
ohne Elektrobestandteile.
t For EU countries only
Never place any electric tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its
implementation in national laws, old electric tools have to be separated from other waste and disposed of
in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the demand to return electrical devices:
As an alternative to returning the electrical device, the owner is obliged to cooperate in ensuring that the
device is properly recycled if ownership is relinquished. This can also be done by handing over the used
device to a returns center, which will dispose of it in accordance with national commercial and industrial
waste management legislation. This does not apply to the accessories and auxiliary equipment without
any electrical components which are included with the used device.
p Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères.
Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de lʼappareil électrique est obligé, en guise dʼalternative à un envoi en retour, à contribuer
à un recyclage effectué dans les règles de lʼart en cas de cessation de la propriété. Lʼancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra lʼéliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 55
Page 56
56
C Solo per paesi membri dell'UE
Non gettate gli utensili elettrici nei rifiuti domestici.
Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e
l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti
in modo ecologico.
Alternativa di riciclaggio alla richiesta di restituzione
Il proprietario dellʼapparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda lʼapparecchio. Lʼapparecchio
vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento
secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi
ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
Gælder kun EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaffald.
I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt
el-værktøj indsamles adskilt og indleveres på genbrugsstation.
Recycling-alternativ til tilbagesendelse af brugt vare:
Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at
medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdra
gelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil
varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende
skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder
elektroniske komponenter.
B
Samo za zemlje Europske zajednice
f
Elektroalate ne bacajte u kućno smeće.
U skladu s europskom odredbom 2002/96/EG o starim električnim i elektroničkim uredjajima i njezinom
primjenom u okviru državnog prava, istrošeni elektroalati moraju se odvojeno sakupiti i zbrinuti na
ekološki način u svrhu recikliranja.
Alternativa s recikliranjem u odnosu na zahtjev za povrat uredjaja:
Vlasnik elektrouredjaja alternativno je obvezan da umjesto povrata robe u slučaju odricanja vlasništva
sudjeluje u stručnom zbrinjavanju elektrouredjaja. Stari uredjaj može se u tu svrhu prepustiti i stanici za
preuzimanje rabljenih uredjaja koja će provesti uklanjanje u smislu državnog zakona o recikliranju i
otpadu. Zakonom nisu obuhvaćeni dijelovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
U Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig
avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har läm
nats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 56
Page 57
57
4 Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
j Pouze pro členské země EU
Nedávejte elektrické nářadí do domácího odpadu.
Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle
národního práva musí být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické
recyklaci.
Alternativa recyklace k zaslání zpět:
Vlastník elektrického přístroje je alternativně namísto zaslání zpět povinen ke spolupráci při odborné
recyklaci v případě, že se rozhodne přístroj zlikvidovat. Starý přístroj může být v tomto případě také
odevzdán do sběrny, která provede likvidaci ve smyslu národního zákona o hospodářském koloběhu a
zákona o odpadech. Toto neplatí pro ke starým přístrojům přiložené části příslušenství a pomocné
prostředky bez elektrických součástí.
W Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad.
Podľa Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť špecifické spracovanie a recyklácia.
Recyklačná alternatíva k výzve na spätný odber výrobku:
Vlastník elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej
recyklácii prístroja voj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná
odstránenie v zmysle národného zákona o recyklácii a ckých komponentov.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 57
Page 58
58
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 58
Page 59
59
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 59
Page 60
60
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und
Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
The reprinting or reproduction by any other means, in whole or in part,
of documentation and papers accompanying products is permitted only
with the express consent of ISC GmbH.
La réimpression ou une autre reproduction de la documentation et des
documents dʼaccompagnement des produits, même incomplète, nʼest
autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.
La ristampa o lʼulteriore riproduzione, anche parziale, della
documentazione o dei documenti dʼaccompagnamento dei prodotti è
consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.
Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale,
ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt
efter udtrykkelig tilladelse fra ISC GmbH.
Eftertryck eller annan duplicering av dokumentation och medföljande
underlag för produkter, även utdrag, är endast tillåtet med uttryckligt
tillstånd från ISC GmbH.
Bf
Naknadno tiskanje ili slična umnožavanja dokumentacije i pratećih
papira ovih proizvoda, čak i djelomično kopiranje, moguće je samo uz
izričito dopuštenje tvrtke ISC GmbH.
4
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i
službenih papira koji su priloženi proizvodu dozvoljeno je samo uz
izričitu saglasnost firme ISC GmbH.
j
Dotisk nebo jiné rozmnožování dokumentace a průvodních
dokumentů výrobků, také pouze výňatků, je přípustné výhradně se
souhlasem firmy ISC GmbH.
W
Kopírovanie alebo iné rozmnožovanie dokumentácie a sprievodných
podkladov produktov, a to aj čiastočné, je prípustné len s výslovným
povolením spoločnosti ISC GmbH.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 60
Page 61
61
Technische Änderungen vorbehalten
Technical changes subject to change
Sous réserve de modifications
Con riserva di apportare modifiche tecniche
Der tages forbehold för tekniske ændringer
Förbehåll för tekniska förändringar
Bf Zadržavamo pravo na tehnične izmjene.
4 Zadržavamo pravo na tehničke promen
j Technické změny vyhrazeny
W Technické změny vyhradené
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 61
Page 62
62
t
GUARANTEE CERTIFICATE
Dear Customer,
In the unlikely event that your device develops a fault, we are truly sorry for this, and suggest that you please
contact our service department at the address shown on this guarantee card, or contact the nearest authorised
DIY store. Please note the following terms, under which guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights.
We do not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the
rectification of these defects or replacement of the device. Please note that our devices have not been
designed for use in commercial, trade or industrial applications. Consequently, the guarantee is invalidated
if the equipment is used in commercial, trade or industrial applications or for other equivalent activities. The
following are also excluded from our guarantee: compensation for transport damage, damage caused by
failure to comply with the installation/assembly instructions or damage caused by unprofessional
installation, failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or
current type), misuse or inappropriate use (such as overloading of the device or use of non-approved tools
or accessories), failure to comply with the maintenance and safety regulations, ingress of foreign bodies
into the device (e.g. sand, stones or dust), effects of force or external influences (e.g. damage caused by
the device being dropped) and normal wear resulting from proper operation of the device. This applies in
particular to rechargeable batteries for which we nevertheless issue a guarantee period of 12 months.
The guarantee is rendered null and void if any attempt is made to tamper with the device.
3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guarantee
claims should be submitted before the end of the guarantee period within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee
period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases,
the work performed or parts fitted will not result in an extension of the guarantee period, and no new
guarantee will become active for the work performed or parts fitted. This also applies when an on-site
service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the address
shown below, or contact the nearest authorised DIY store. Please enclose either the original or a copy of
your sales receipt or another dated proof of purchase. Please keep your sales receipt in a safe place, as it is
your proof of purchase. It would help us if you could describe the nature of the problem in as much detail as
possible. If the defect is covered by our guarantee then your device will either be repaired immediately and
returned to you, or we will send you a new device.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 62
Page 63
63
p
BULLETIN DE GARANTIE
Chère Cliente, Cher Client,
Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner
impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact
avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché de
la construction le plus poche. Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie
légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou
de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au
fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un
environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que
l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou
toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de
substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des
instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi
(comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant),
les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore
l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité,
l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la
poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une
chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les
accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois.
Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de
garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant
le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après
écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement
une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de
garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci
est également valable lorsqu’un service après-vente sur place a été consulté.
4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de
port à l’adresse indiquée ci-dessous ou vous adresser au marché de la construction le plus proche. Ajoutez
à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien
conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément
possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons
sans délai un appareil réparé ou encore un nouveau.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 63
Page 64
64
C
CERTIFICATO DI GARANZIA
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo
indicato in questa scheda di garanzia o al centro fai-da-te competente più vicino. Per la rivendicazione dei diritti
di garanzia vale quanto segue:
1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i
vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di
produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete
presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o
industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese
commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le
prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle
istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per
l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o
illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla
mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei
nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno
(come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per
batterie, per esse concediamo tuttavia 12 mesi di garanzia
Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono
essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato
il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La
riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con
questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo
periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo
sotto indicato o rivolgetevi al centro fai-da-te compentene più vicino. Allegate lo scontrino di cassa in
originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come
prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra
nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di
posta.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 64
Page 65
65
GARANTIBEVIS
Kære kunde!
Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl,
beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette
garantibevis, eller nærmeste byggemarked. For indfrielse af garantikrav gælder følgende:
1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat
ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og
begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke
er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke
anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller
lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som
følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation,
tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller
usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt),
tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet
(f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes)
samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12
måneders garanti på
Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger,
efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb.
Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for
eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
4. For at gøre brug af garantien skal du indsende det defekte produkt portofrit til nedenstående adresse, eller
kontakt dit byggemarked. Original købskvittering eller lignende dateret dokumentation skal vedsendes.
Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din
reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du
vil modtage et helt nyt.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 65
Page 66
66
U
GARANTIBEVIS
Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt,
beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller
vända dig till närmaste ansvarig byggmarknad. Följande punkter gäller för att du ska kunna göra anspråk på
garantin:
1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är
begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att
våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig,
hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas
inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår
garanti omfattar dessutom inte ersättning för transport skador, skador som kan härledas till missaktade
monterings anvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig
nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av
produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och
säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm),
yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet
slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti.
Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras
eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev.
reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skicka in i tillräckligt frankerat
skick till adressen som anges nedan. Du kan också vända dig till närmaste ansvarig byggmarknad. Bifoga
kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv
orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster,
får du genast en reparerad eller ny apparat av oss.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 66
Page 67
67
Bf
JAMSTVENI LIST
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne radi besprijekorno, jako nam je žao i
molimo vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu, ili najbližoj
trgovini građevinskim materijalom. Za potraživanje jamstva vrijedi slijedeće:
1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge. Ovo jamstvo ne zadire u Vaše zakonsko pravo
zahtjeva za ostvarenje jamstvenih usluga. Realizacija jamstvenih usluga je besplatna.
2. Jamstvena usluga obuhvaća isključivo nedostatke nastale zbog greške na materijalu ili tijekom proizvodnje i
ograničen je na uklanjanje tih nedostataka odnosno zamjenu uređaja. Molimo da obratite pažnju na to da
naši uređaji nisu konstruirani za korištenje u komercijalne svrhe niti u obrtu i industriji. Prema tome, ugovor o
jamstvu ne može se ostvariti ako se uređaj koristi u obrtničkim ili industrijskim pogonima kao i u sličnim
djelatnostima. Nadalje su iz jamstva isključene usluge zamjene proizvoda u slučaju transportnih oštećenja,
šteta zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu
(kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje), zbog zloporaba ili nestručnih primjena
(kao npr. preopterećenje uređaja ili korištenje nedopuštenih alata ili pribora), u slučaju nepridržavanja uputa
za održavanje i sigurnosnih odredbi, zbog prodiranja stranih tijela u uređaj (npr. pijeska, kamenja ili
prašine), nasilne primjene ili vanjskih utjecaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog
trošenja tijekom korištenja. To naročito vrijedi za baterije za koje ipak dajemo jamstvo od 12 mjeseci.
Zahtjev za jamstvo prestaje biti valjan ako su na uređaju već izvršeni neki zahvati.
3. Jamstveni rok iznosi 2 godine a započinje s datumom kupnje uređaja. Jamstveni zahtjevi ostvaruju se prije
isteka jamstvenog roka unutar dvije godine nakon što ste uočili kvar. Ostvarenje jamstvenog zahtjeva nakon
isteka jamstvenog roka je isključeno. Popravkom ili zamjenom uređaja ne produljuje se jamstveni rok niti se
tom uslugom ostvarujenovi jamstveni rok za uređaj ili ostale ugrađene rezervne dijelove. To također vrijedi i
kod korištenja servisa na licu mjesta.
4. Za potraživanje jamstva neispravan uređaj pošaljite, oslobođeno poštarine, na dolje navedenu adresu ili se
obratite najbližoj trgovini građevinskim materijalom. Priložite originalni računa za kupnju uređaja ili neki
drugi dokaz o kupnji s datumom. Molimo Vas da zbog tog razloga dobro sačuvate račun kao dokaz! Što
točnije opišite razlog reklamacije. Ako naša jamstvena usluga obuhvaća kvar nastao na Vašem uređaju,
odmah ćemo Vam vratiti popravljeni ili novi uređaj.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 67
Page 68
68
4
GARANCIJSKI LIST
Poštovani kupci,
naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne radi besprekorno, veoma nam je žao i
molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu, ili najbližoj prodavnici
građevinskog materijala. Za garantni zahtev važi sledeće:
1. Ovi garantni uslovi regulišu dodatne garancije. Ova garancija ne dotiče Vaše zakonsko pravo zahteva za
ostvarenje garancije. Realizacija garancije je besplatna.
2. Garancija obuhvata isključivo nedostatke koji nastanu zbog pogreške na materijalu ili tokom proizvodnje i
ograničen je na odstranjivanje tih nedostataka odnosno zamenu uređaja. Molimo da obratite pažnju na to
da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe, niti u obrtu i industriji. Prema tome
ugovor o garanciji ne može da se ostvari, ako se uređaj koristi u obrtničkim ili fabričkim pogonima, kao i u
sličnim delatnostima. Nadalje su iz garancije isključene usluge zamene proizvoda u slučaju transportnih
oštećenja, šteta zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepridržavanja
uputstava za upotrebu (kao npr. zbog priključka na pogrešan mrežni napon ili vrstu struje), zbog
zloupotreba ili nestručnih primena (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih alata ili
pribora), u slučaju nepridržavanja uputstava za održavanje i bezbednosnih odredaba, zbog prodiranja
stranih tela u uređaj (npr. peska, kamenja ili prašine), nasilne primene ili spoljnih uticaja (kao npr. oštećenja
zbog pada) kao i zbog uobičajenog habanja tokom korišćenja. To naročito vredi za baterije za koje ipak
dajemo garanciju od 12 meseci.
Zahtev za garanciju prestaje važiti ako su na uređaju već izvršeni neki zahvati.
3. Garantni rok iznosi 2 godine a počinje sa datumom kupnje uređaja. Garantni zahtjevi ostvaruju se pre isteka
garantnog roka unutar dve godine nakon što ste uočili kvar. Realizacija garantnog zahteva nakon isteka
garantnog roka je isključeno. Popravkom ili zamenom uređaja ne produžava se garantni rok niti se tom
uslugom realizuje novi jamstveni rok za uređaj ili ostale ugrađene rezervne delove. To također važi i kod
korišćenja servisa na licu mesta.
4. Za garantni zahtev treba da neispravan uređaj pošaljete, oslobođeno od poštarine, na dole navedenu
adresu ili se obratite najbližoj prodavnici građevinskog materijala. Priložite original računa za kupnju uređaja
ili neki drugi dokaz o kupnji s datumom. Molimo Vas da iz tog razloga dobro sačuvate račun kao dokaz! Što
tačnije opišite razlog reklamacije. Ako naša garancija obuhvata kvar koji je nastao na Vašem uređaju,
odmah ćemo Vam vratiti popravljen ili novi uređaj.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 68
Page 69
69
j
ZÁRUČNÍ LIST
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to
velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu
nebo na nejbližší pobočku hobbymarketu. Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato
záruka netýká. Náš záruční servis je pro Vás bezplatný.
2. Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a
je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že
naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo
průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských,
řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno
poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z
důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí
nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití
neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních
pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo
poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení
způsobeného používáním. To platí obzvláště pro akumulátory, na které přesto poskytujeme záruční lhůtu 12
měsíců.
Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.
3. Záruční doba činí 2 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je
třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční
doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové
záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také
v případě servisu v místě Vašeho bydliště.
4. Pro uplatnění požadavků poskytnutí záruky nám prosím zašlete defektní přístroj osvobozený od poštovného
na níže uvedenou adresu nebo se obraťte na nejbližší pobočku hobbymarketu.Přiložte originál prodejního
dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište
nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu
obsažen, obdržíte obratem opravený nebo nový přístroj.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 69
Page 70
70
W
ZÁRUČNÝ LIST
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste alebo na najbližší príslušný hobbymarket. Pri uplatňovaní nárokov na záručné plnenie
platia nasledujúce podmienky:
1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú
touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo
výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím,
dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani
priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať
v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s
takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody
spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu
na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo
nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov
alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích
telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia
(napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu. To sa týka
predovšetkým akumulátorov, na ktoré napriek tomu garantujeme záručnú dobu 12 mesiacov.
Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.
3. Doba záruky je 2 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred
koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku
po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby
ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek
inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.
4. Pre uplatnenie nároku na záruku nám prosím zašlite defektný prístroj oslobodený od poštovného na dole
uvedenú adresu alebo sa obráťte na najbližší príslušný hobbymarket. Priložte predajný doklad v origináli
alebo iný doklad o zakúpení s dátumom. Prosím, starostlivo si preto uschovajte pokladničný blok ako
doklad o zakúpení! Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod
naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 70
Page 71
71
k
GARANTIEURKUNDE
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden.
Für die Geltendmachung von Garantieansprüchen gilt Folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung
der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen
Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder
Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen
Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von
12 Monaten gewähren.
Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die
unten angegebene Adresse, oder wenden Sie sich bitte an den nächstgelgenen zuständigen Baumarkt.
Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren
Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund
möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend
ein repariertes oder neues Gerät zurück.
iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)
E-Mail: info@isc-gmbh.info • Internet: www.isc-gmbh.info
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 71
Page 72
Name:
Service Hotline: 01805 120 509 · www.isc-gmbh.info · Mo-Fr. 8:00-18:00 Uhr
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)
Straße / Nr.:
PLZ Ort
Mobil:
Telefon:
Retouren-Nr. iSC:
Kaufbeleg-Nr. / Datum:
Garantie:
JA
NEIN
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir
für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“
oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l Ihre Anschrift eintragen l Fehlerbeschreibung
und Art.-Nr. und I.-Nr. angeben l Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
EH 03/2013 (01)
Anleitung_BAG_115_1_SPK1__ 15.03.13 07:52 Seite 72
Loading...
