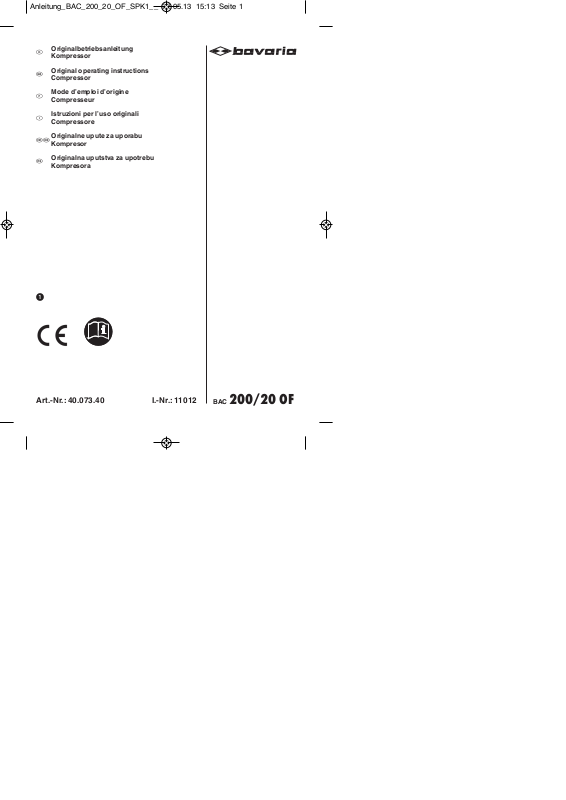

bavaria BAC 200/20 OF Original operating instructions [ml]
k
Originalbetriebsanleitung
Kompressor
t
Original operating instructions
Compressor
p
Mode d’emploi d’origine
Compresseur
C
Istruzioni per l’uso originali
Compressore
Bf
Originalne upute za uporabu
Kompresor
4
Originalna uputstva za upotrebu
Kompresora
Art.-Nr.: 40.073.40 I.-Nr.: 11012
BAC 200/20 OF
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 1
2
Gebrauchsanweisung beachten!
Note the instructions for use!
Respecter le mode d'emploi!
Osservate le istruzioni per l'uso!
Bf Pridržavajte se uputa za uporabu!
4 Uvažite uputstva za upotrebu
Gehörschutz tragen!
Wear ear muffs!
Porter une protection de lʼouïe !
Portare cuffie antirumore!
BfNosite zaštitnik za uši.
4 Nosite zaštitu za sluh
Warnung vor elektrischer Spannung
Beware of electrical voltage
Attention à la tension électrique
Fate attenzione alla tensione elettrica
Bf Upozorenje na električni napon
4 Upozorenje na električni napon
Warnung vor heißen Teilen
Beware of hot parts
Attention aux pièces brûlantes
Fate attenzione alle parti molto calde
Bf Upozorenje na vruće dijelove
4 Upozorenje na vruće delove
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen.
Warning! The unit is remote-controlled and may start-up without warning.
Avertissement ! L'unité est commandée à distance et peut démarrer sans
avertissement.
Avvertimento! L'unità è telecomandata e può mettersi in moto senza avvertimento.
Bf Upozorenje! Jedinicom se upravlja daljinski i smije se pokrenuti bez upozorenja.
4 Upozorenje! Jedinicom se upravlja daljinski i sme da se pokrene bez upozorenja.
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 2
3
1
3
2
10
4
2
1
9
8
10
3
5
6
7
8
A
B
A
B
3
C
B
CB
D
C
B
CB
D
4
3
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 3
4
5
6
4
A, B
4
7
J
J
12
B
C
B
D
C
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 4
D
5
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung deshalb sorgfältig durch.
Bewahren Sie diese gut auf, damit Ihnen die
Informationen jederzeit zur Verfügung stehen. Falls
Sie das Gerät an andere Personen übergeben
sollten, händigen Sie diese Bedienungsanleitung
bitte mit aus.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
1.1 Sicherheitshinweise
Achtung! Beim Gebrauch dieses Kompres-
sors sind zum Schutz gegen elektrischen Schlag,
Verletzungs- und Brandgefahr folgende
grundsätzlichen Sicherheitsmaßnahmen zu
beachten. Lesen und beachten Sie diese
Hinweise, bevor Sie das Gerät benutzen.
1. Halten Sie Ihren Arbeitsbereich in Ordnung
– Unordnung im Arbeitsbereich ergibt Unfallgefahr.
2. Berücksichtigen Sie Umgebungseinflüsse
– Setzen Sie den Kompressor nicht dem Regen
aus. Benutzen Sie den Kompressor nicht in
feuchter oder nasser Umgebung. Sorgen Sie
für gute Beleuchtung. Benutzen Sie den
Kompressor nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
3. Schützen Sie sich vor elektrischem Schlag
– Vermeiden Sie Körperberührung mit geerdeten
Teilen, zum Beispiel Rohren, Heizkörpern,
Herden, Kühlschränken.
4. Halten Sie Kinder fern!
– Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie
von Ihrem Arbeitsbereich fern.
5. Bewahren Sie Ihren Kompressor sicher auf
– Der unbenutzte Kompressor sollte in einem
trockenen, verschlossenen Raum und für Kinder
nicht erreichbar aufbewahrt werden.
6. Überlasten Sie Ihren Kompressor nicht
– Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
7. Tragen Sie geeignete Arbeitskleidung
– Tragen Sie keine weite Kleidung oder
Schmuck. Sie können von beweglichen Teilen
erfasst werden. Bei Arbeiten im Freien sind
Gummihandschuhe und rutschfestes
Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
8. Zweckentfremden Sie nicht das Kabel
– Ziehen Sie den Kompressor nicht am Kabel,
und benutzen Sie es nicht, um den Stecker aus
der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
9. Pflegen Sie Ihren Kompressor mit Sorgfalt
– Halten Sie Ihren Kompressor sauber, um gut
und sicher zu arbeiten. Befolgen Sie die
Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen
Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie
Verlängerungskabel regelmäßig und ersetzen
Sie beschädigte.
10. Ziehen Sie den Netzstecker
– Bei Nichtgebrauch, vor der Wartung.
11. Vermeiden Sie unbeabsichtigten Anlauf
– Vergewissern Sie sich, dass der Schalter beim
Anschluss an das Stromnetz ausgeschaltet ist.
12. Verlängerungskabel im Freien
– Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
13. Seien Sie stets aufmerksam
– Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor
nicht, wenn Sie unkonzentriert sind.
14. Kontrollieren Sie Ihren Kompressor auf
Beschädigungen
– Vor weiterem Gebrauch des Kompressors die
Schutzeinrichtungen oder leicht beschädigte
Teile sorgfältig auf ihre einwandfreie und
bestimmungsgemäße Funktion überprüfen.
Überprüfen Sie, ob die Funktion beweglicher
Teile in Ordnung ist, ob sie nicht klemmen oder
ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit
des Gerätes zu gewährleisten. Beschädigte
Schutzvorrichtungen und Teile müssen
sachgemäß durch eine Kundendienstwerkstatt
repariert oder ausgewechselt werden, soweit
nichts anderes in der Betriebsanleitung
angegeben ist. Beschädigte Schalter müssen
bei einer Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Werkzeuge, bei denen sich
der Schalter nicht ein- und ausschalten lässt.
15. Achtung!
– Zu Ihrer eigenen Sicherheit, benutzen Sie nur
Zubehör und Zusatzgeräte, die in der
Bedienungsanleitung angegeben oder vom
Hersteller empfohlen oder angegeben werden.
Der Gebrauch anderer als der in der
Bedienungsanleitung oder im Katalog empfoh-
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 5
D
6
lenen Einsatzwerkzeuge oder Zubehöre kann
eine persönliche Verletzungsgefahr für Sie
bedeuten.
16. Reparaturen nur vom Elektrofachmann
– Reparaturen dürfen nur von einer
Elektrofachkraft ausgeführt werden, andernfalls
können Unfälle für den Betreiber entstehen.
17. Geräusch
– Bei Verwendung des Kompressors
Gehörschutz tragen.
18. Austausch der Anschlussleitung
– Wenn die Anschlussleitung beschädigt wird,
muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu
vermeiden.
1.2 Sicherheitshinweise zum Arbeiten mit
Druckluft und Ausblaspistolen
n Verdichter und Leitungen erreichen im Betrieb
hohe Temperaturen. Berührungen führen zu
Verbrennungen.
n Die vom Verdichter angesaugten Gase oder
Dämpfe sind frei von Beimengungen zu halten,
die in dem Verdichter zu Bränden oder
Explosionen führen können.
n Beim Lösen der Schlauchkupplung ist das
Kupplungsstück des Schlauches mit der Hand
festzuhalten, um Verletzungen durch den
zurückschnellenden Schlauch zu vermeiden.
n Bei Arbeiten mit der Ausblaspistole Schutzbrille
tragen. Durch Fremdkörper und weggeblasene
Teile können leicht Verletzungen verursacht
werden.
n Mit der Ausblaspistole keine Personen anblasen
oder Kleidung am Körper reinigen.
1.3 Sicherheitshinweise beim Farbspritzen
n Keine Lacke oder Lösungsmittel mit einem
Flammpunkt von weniger als 55° C verarbeiten.
n Lacke und Lösungsmittel nicht erwärmen.
n Werden gesundheitsschädliche Flüssigkeiten
verarbeitet, sind zum Schutz Filtergeräte
(Gesichtsmasken) erforderlich. Beachten Sie
auch die von den Herstellern solcher Stoffe
gemachten Angaben über Schutzmaßnahmen.
n Die auf den Umverpackungen der verarbeiteten
Materialien aufgebrachten Angaben und
Kennzeichnungen der Gefahrstoffverordnung
sind zu beachten. Gegebenenfalls sind
zusätzliche Schutzmaßnahmen zu treffen,
insbesondere geeignete Kleidung und Masken
zu tragen.
n Während des Spritzvorgangs sowie im
Arbeitsraum darf nicht geraucht werden. Auch
Farbdämpfe sind leicht brennbar.
n Feuerstellen, offenes Licht oder
funkenschlagende Maschinen dürfen nicht
vorhanden sein bzw. betrieben werden.
n Speisen und Getränke nicht im Arbeitsraum
aufbewahren oder verzehren. Farbdämpfe sind
schädlich.
n Der Arbeitsraum muss größer als 30 m
3
sein und
es muss ausreichender Luftwechsel beim
Spritzen und Trocknen gewährleistet sein. Nicht
gegen den Wind spritzen. Grundsätzlich beim
Verspritzen von brennbaren bzw. gefährlichen
Spritzgütern die Bestimmungen der örtlichen
Polizeibehörde beachten.
n In Verbindung mit dem PVC-Druckschlauch
keine Medien wie Testbenzin, Butylalkohol und
Methylenchlorid verarbeiten (verminderte
Lebensdauer).
1.4 Betrieb von Druckbehältern
n Wer einen Druckbehälter betreibt, hat diesen in
einem ordnungsgemäßen Zustand zu erhalten,
ordnungsgemäß zu betreiben, zu überwachen,
notwendige Instandhaltungs- und
Instandsetzungsarbeiten unverzüglich
vorzunehmen und die den Umständen nach
erforderlichen Sicherheitsmaßnahmen zu treffen.
n Die Aufsichtsbehörde kann im Einzelfall
erforderliche Überwachungsmaßnahmen
anordnen.
n Ein Druckbehälter darf nicht betrieben werden,
wenn er Mängel aufweist, durch die Beschäftigte
oder Dritte gefährdet werden.
n Kontrollieren Sie den Druckbehälter vor jedem
Betrieb auf Rost und Beschädigungen. Der
Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter betrieben werden.
Stellen Sie Beschädigungen fest, so wenden sie
sich bitte an die Kundendienstwerkstatt.
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
Bewahren Sie die Sicherheitshinweise gut auf.
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 6
D
7
2. Gerätebeschreibung
1. Gehäuseabdeckung
2. Druckbehälter
3. Rad
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgelesen
werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Sicherheitsventil
11. Ablass-Schraube für Kondenswasser
12. Ansaug-Luftfilter
3. Anwendungbereich
Der Kompressor dient zum Erzeugen von Druckluft
für druckluftbetriebene Werkzeuge.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss: 230 V ~ 50 Hz
Motorleistung kW: 0,9
Betriebsart: S3 40% 10 min
Kompressor-Drehzahl min-1: 2700
Betriebsdruck bar: 8
Druckbehältervolumen (in Liter): 20
Theo. Ansaugleistung l/min.: 140
Schalleistungspegel LWAin dB: 96
Unsicherheit K
WA
3 dB
Schutzart: IP20
Gerätegewicht in kg: ca. 17
Betriebsart S3 - 40% - 10min: S3 = Aussetzbetrieb
ohne Einfluss des Anlaufvorganges. Dies bedeutet,
dass während eines Zeitraums von 10 min die max.
Betriebszeit 40% (4 Min) beträgt.
5. Hinweise zur Aufstellung
n Überprüfen Sie das Gerät auf Transportschäden.
Etwaige Schäden sofort dem
Transportunternehmen melden, mit dem der
Kompressor angeliefert wurde.
n Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
n Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
n Auf trockene und staubfreie Ansaugluft achten.
n Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
n Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich
keine Stäube, keine Säuren, Dämpfe, explosive
oder entflammbare Gase befinden.
n Der Kompressor ist geeignet für den Einsatz in
trockenen Räumen. In Bereichen, in denen mit
Spritzwasser gearbeitet wird, ist der Einsatz nicht
zulässig.
n Betreiben Sie das Gerät nur auf festem, ebenem
Untergrund
6. Montage und Inbetriebnahme
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Schalten Sie nach der Benutzung das Gerät
immer aus und ziehen Sie den Netzstecker.
6.1. Montage der Räder (3)
Die beiliegenden Räder müssen entsprechend Bild 4
montiert werden.
6.2. Montage des Standfußes (4)
Der beiliegende Gummipuffer muss entsprechend
Bild 5 montiert werden.
6.3. Netzanschluss
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung lt.
Maschinenleistungsschild übereinstimmt. Lange
Zuleitungen, sowie Verlängerungen, Kabeltrommeln
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 7
D
8
usw. verursachen Spannungabfall und können den
Motoranlauf verhindern. Bei niedrigen Temperaturen
unter +5°C ist der Motoranlauf durch
Schwergängigkeit gefährdet.
6.4 Aus-/ Einschalter (8)
Durch Herausziehen des Knopfes (8) wird der
Kompressor eingeschaltet.
Zum Ausschalten des Kompressors muss der Knopf
(8) gedrückt werden. (Bild 2)
6.5 Druckeinstellung: (Abb. 1)
n Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
n Der eingestellte Druck kann an der
Schnellkupplung (5) entnommen werden.
6.6 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und Ersatzteil-
bestellung
Achtung!
Ziehen Sie vor allen Reinigungs- und
Wartungsarbeiten den Netzstecker.
Achtung!
Warten Sie bis der Verdichter vollständig
abgekühlt ist! Verbrennungsgefahr!
Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist
der Kessel drucklos zu machen.
8.1 Reinigung
n Halten Sie Schutzvorrichtungen so staub- und
schmutzfrei wie möglich. Reiben Sie das Gerät
mit einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
n Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
n Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
n Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser,
Lösungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser
Das Kondenswasser ist täglich durch Öffnen des
Entwässerungsventils (11) (Bodenseite des
Druckbehälters) abzulassen.
8.3 Sicherheitsventil (10)
Das Sicherheitsventil ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt. Es ist nicht
zulässig, das Sicherheitsventil zu verstellen oder
dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Ziehen
Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wieder
los.
8.4 Reinigen des Ansaugfilters (12)
Der Ansaugfilter verhindert das Einsaugen von Staub
und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein
verstopfter Ansaugfilter vermindert die Leistung des
Kompressors erheblich. Entfernen Sie den Filter vom
Kompressor, indem Sie die Schraube an der Kunststoffabdeckung (J) lösen (Bild 6). Heben Sie die
Kunststoff-abdeckung (J) ab und entnehmen Sie den
darunter liegenden Ansaug-Luftfilter (12) (Bild 7).
Klopfen Sie den Filter vorsichtig aus und blasen Sie
ihn mit Druckluft bei niedrigem Druck (ca. 3 bar) aus.
Die Montage erfolgt in umgekehrter Reihenfolge.
8.5 Lagerung
Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das Gerät
und alle angeschlossenen Druckluftwerkzeuge.
Stellen Sie den Kompressor so ab, dass dieser nicht
von Unbefugten in Betrieb genommen werden kann.
Achtung!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung
aufbewahren. Nicht kippen, nur stehend
aufbewahren!
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 8
D
9
9. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
n Typ des Gerätes
n Artikelnummer des Gerätes
n Ident-Nummer des Gerätes
n Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.ISC-GmbH.info
10. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Der Kompressor und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 9
10
11. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft nicht 1. Netzspannung nicht vorhanden 1. Kabel, Netzstecker, Sicherung
und Steckdose überprüfen.
2. Netzspannung zu niedrig 2. Zu lange Verlängerungskabel
vermeiden. Verlängerungskabel mit ausreichendem
Aderquerschnitt verwenden.
3. Außentemperatur zu niedrig 3. Nicht unter +5° C Außentemperatur betreiben.
4. Motor überhitzt 4. Motor abkühlen lassen ggf.
Ursache der Überhitzung beseitigen.
Kompressor läuft, jedoch
kein Druck
1. Rückschlagventil undicht 1.Rückschlagventil austauschen.
2. Dichtungen kaputt. 2. Dichtungen überprüfen, kaputte
Dichtungen bei einer
Fachwerkstatt ersetzen lassen.
3. Ablass-Schraube für Kondens-
wasser (11) undicht.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube
überprüfen, ggf. ersetzen.
Kompressor läuft, Druck
wird am Manometer angezeigt,
jedoch Werkzeuge laufen nicht.
1. Schlauchverbindungen undicht. 1. Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.
2. Schnellkupplung undicht. 2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Zu wenig Druck am Druckregler
eingestellt.
3. Druckregler weiter aufdrehen.
D
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 10
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety instructions
1.1 General safety instructions
Important! The following basic safety
precautions have to be taken when using this
compressor in order to guard against the risk of
electric shock, injury and fire. Read and note
these instructions before you use the
compressor.
1. Keep your work area tidy
- There is a higher risk of accident in an untidy
work area.
2. Make allowance for environmental conditions
- Never leave the compressor in the rain. Never
use the compressor in damp or wet conditions.
Provide good lighting. Never use the compressor
near combustible liquids or gases.
3. Protect yourself from electric shocks
- Avoid physical contact with earthed parts, e.g.
pipes, radiators, cookers, refrigerators.
4. Keep children away!
- Do not allow other persons to touch the
compressor or its cable. Keep them out of your
work area.
5. Keep your compressor in a safe place
- When the compressor is not being used it
should be kept in a dry, locked room out of the
reach of the children.
6. Do not overload your compressor
- It is better and safer to work within the quoted
power range.
7. Wear suitable work clothes
- Do not wear loose garments or jewellery. There
is a risk of them catching on moving parts.
Rubber gloves and non-slip shoes are
recommended when working outdoors. Put on a
hair net if you have long hair.
8. Never use the cable for any purpose other
than that intended
Never tow the compressor by its cable and never
pull the power plug out of the socket by the
cable. Protect the cable from heat, oil and sharp
edges.
9. Look after your compressor
- Keep your compressor clean so that it works
well and reliably. Follow the maintenance
instructions. Check the power plug and
cable regularly and have them replaced by a
specialist if you discover any damage. Check
any extension cables regularly and replace if
damaged.
10. Pull out the power plug
- Whenever the compressor is not being used
and before carrying out any maintenance work.
11. Avoid accidental starts
- Make sure that the switch is turned to OFF
before you connect the compressor to the power
supply.
12. Extension cables for outdoor use
- Use extension cables outdoors only if they are
approved and marked accordingly.
13. Concentrate at all times
- Watch your work. Be sensible. Do not use the
compressor if your mind is not on your work.
14. Examine your compressor for signs of
damage
- Before you use the compressor again, carefully
check its safety devices or any slightly damaged
parts to make sure that they are working properly
and as intended. Check moving parts to make
sure that they are in good working order and are
not jammed or damaged. All parts have to be
properly fitted in order to be sure of meeting all
the machineʼs requirements. Damaged safety
devices and parts have to be repaired or
replaced by a customer service workshop unless
otherwise stated in this manual. Damaged
switches have to be replaced by a customer
service workshop. Do not use any tools with a
switch that cannot be turned on and off.
15. Important!
- For your own safety, use only such
accessories and auxiliary equipment as are listed
in this manual or which are recommended and
specified by the manufacturer. There is a high
risk of suffering a serious accident if you use
tools or accessories which are not listed in this
manual or in the catalogue of recommended
tools and accessories.
16. Have an electrician carry out repairs
- Repairs are to be carried out only by a qualified
electrician. If not, the user may suffer serious
accidents.
17. Noise
Use ear muffs when you use the compressor.
GB
11
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 11
18. Replacing the power cable
To prevent injury, damaged power cables may
only be replaced by the manufacturer or a
qualified electrician.
1.2 Safety instructions for working with
copressed air and blasting guns
n Compressors and lines reach high temperatures
during operation. Avoid contact! Risk of burns!
n Gases or vapours drawn in by the compressor
have to be kept free of constituents that may
cause fire or explosions inside the compressor.
n When you disconnect the hose coupling, hold the
coupling element in your hand to prevent injury
from the whiplashing hose.
n Wear goggles when working with the blow-out
gun. Injuries may easily result from foreign
bodies and blasted parts.
n Never point the blow-out gun at other persons
and never use it to clean clothes that are still
being worn.
1.3.Safety information for paint spraying
n Never process paints or solvents with a flash
point below 55°C.
n Never heat paints or solvents.
n It is imperative to use filtering equipment (face
masks) when processing harmful liquids. Note
also the information concerning safety
precautions published by the manufacturers of
these liquids.
n Smoking is prohibited during the spraying
operation and in the work room. Paint vapours
are highly flammable.
n Make sure there are no open fires or open lights
in the work room. Sparking machines are not to
be used.
n Do not keep or consume food and drink in the
work room. Paint vapours are harmful.
n The details and designations of the Ordinance on
Hazardous Substances, which are displayed on
the outer packaging of the processed material,
must be observed. Additional protective
measures are to be undertaken if necessary,
particularly the wearing of suitable clothing and
masks.
n The work room has to be bigger than 30 m
3
and
have sufficient ventilation for spraying and
drying. Never spray into the wind.
It is always imperative to observe the regulations
of your local police authorities when spraying
combustible or hazardous substances.
n Never process media such as white petroleum
spirit, butyl alcohol and methylene chloride with
the PVC pressure hose (reduced life span).
1.4 Operating pressure vessels
n An operator of a pressure vessel is required to
keep the pressure vessel in good working order,
to operate it properly, to supervise its use,
to carry out essential maintenance and repair
work immediately, and to introduce essential
safety measures according to requirements.
n The supervisory authorities may order essential
safeguards from case to case.
n A pressure vessel may not be operated if it has
any defects which constitute a danger to
employees or third parties.
n Check the pressure vessel for signs of rust and
damage each time before using. Do not use the
compressor with a damaged or rusty pressure
vessel. If you discover any damage, please
contact the customer service workshop.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
Keep these safety instructions in a safe place.
2. Layout
1. Housing cover
2. Pressure vessel
3. Wheel
4. Supporting foot
5. Quick-lock coupling (regulated compressed air)
6. Pressure gauge
(for reading the preset tank pressure)
7. Pressure regulator
8. ON/OFF switch
9. Transportation handle
10. Safety valve
11. Drainage screw for condensation water
12. Intake air filter
GB
12
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 12
3. Scope of use
The compressor is designed for generating
compressed air for tools operated by compressed
air.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
4. Technical data
Power supply: 230 ~ 50 Hz
Motor rating in kW: 0.9
Operating mode: S3 - 40% - 10 min
Compressor speed in rpm: 2700
Operating pressure in bar: 8
Pressure vessel volume in litre: 20
Theoretical intake rate in l/min.: 140
Sound power level LWAin dB: 96
K
WA
uncertainty 3 dB
Protection type: IP 20
Machine weight in kg: 17
Operating mode S3 - 40% - 10min: S3 = Intermittent
mode without influencing the starting process. This
means that during a period of 10 min the max.
operating time is 40% (4 min).
5. Points to note when setting up the
compressor
n Examine the machine for signs of transit
damage. Report any damage immediately to the
company which delivered the compressor.
n The compressor should be set up near the
working consumer.
n Avoid long air lines and long supply lines
(extensions).
n Make sure the intake air is dry and dust-free.
n Do not set up the compressor in damp or wet
rooms.
n The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C). There must be
no dust, acids, vapors, explosive gases or
inflammable gases in the room.
n The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor in
areas where work is conducted with sprayed
water.
n Operate the equipment only on a firm, level
surface.
6. Assembly and starting
Important!
You must fully assemble the appliance before
using it for the first time.
After use, always switch off the equipment
immediately and pull out the power plug.
6.1 Fitting the wheels (3)
Fit the supplied wheels as shown in Fig. 4.
6.2 Fitting the supporting foot (4)
Fit the supplied rubber stopper as shown in Fig. 5.
6.3 Voltage
Before you use the machine, make sure that the
mains voltage complies with the specifications on the
rating plate. Long supply cables, extensions, cable
reels etc. cause a drop in voltage and can impede
motor start-up. In the case of low temperatures
below +5°C, motor start-up is jeopardized as a result
of stiffness.
6.4 On/Off switch (8)
To switch on the compressor, pull out the knob (8).
To switch off the compressor, press the knob (8) in
again. (Fig. 2)
6.5 Adjusting the pressure: (Fig. 1)
n You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
n The set pressure can be taken from the quick-
lock coupling (5).
6.6 Setting the pressure switch
The pressure switch is set at the factory.
Switch-on pressure 6 bar
Switch-off pressure 8 bar
GB
13
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 13
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its aftersales service or similarly trained personnel to avoid
danger.
8. Cleaning and maintenance
Important!
Pull the power plug before doing any cleaning
and maintenance work on the appliance.
Important!
Wait until the compressor has completely cooled
down. Risk of burns!
Important!
Always depressurize the tank before carrying out
any cleaning and maintenance work.
8.1 Cleaning
n Keep the safety devices free of dirt and dust as
far as possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
n We recommend that you clean the appliance
immediately after you use it.
n Clean the appliance regularly with a damp cloth
and some soft soap. Do not use cleaning agents
or solvents; these may be aggressive to the
plastic parts in the appliance. Ensure that no
water can get into the interior of the appliance.
n You must disconnect the hose and any spraying
tools from the compressor before cleaning. Do
not clean the compressor with water, solvents or
the like.
8.2 Condensation water
The condensation water must be drained off each
day by opening the drain valve (11) (on the floor of
the pressure vessel).
8.3 Safety valve (10)
The safety valve has been set for the highest
permitted pressure of the pressure vessel. It is
prohibited to adjust the safety valve or remove its
seal. Actuate the safety valve from time to time to
ensure that it works when required. Pull the ring with
sufficient force until you can hear the compressed air
being released. Then release the ring again.
8.4 Cleaning the intake filter (12)
The intake filter prevents dust and dirt being drawn
in. It is essential to clean this filter after at least every
300 hours in service. A clogged intake filter will
decrease the compressorʼs performance
dramatically. Remove the filter from the compressor
by unscrewing the screw on the plastic cover (J)
(Figure 6). Lift off the plastic cover (J) and remove
the intake air filter (12) underneath (Figure 7).
Carefully clean the filter by tapping and blowing it
with low pressure compressed air (aprox. 3 bar). To
assemble, proceed in reverse order.
8.5 Storage
I mportant!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch off the compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Important!
Store the compressor only in a dry location
which is not accessible to unauthorized persons.
Always store upright, never tilted!
9. Ordering replacement parts
Please quote the following data when ordering
replacement parts:
n Type of machine
n Article number of the machine
n Identification number of the machine
n Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
10. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
GB
14
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 14
GB
15
11. Possible causes of failure
Problem Cause Solution
The compressor does not start 1. No supply voltage 1. Check the supply voltage, the
power plug and the
socket-outlet.
2. Insufficient supply voltage 2. Make sure that the extension
cable is not too long. Use an
extension cable with large
enough wires.
3. Outside temperature is too low 3. Never operate with an outside
temperature of below +5°C.
4. Motor is overheated 4. Allow the motor to cool down. If
necessary, remedy the cause of
the overheating.
The compressor starts but there is
no pressure
1. Leak in the non-return valve 1. Replace the non-return valve
2. The seals are damaged. 2. Check the seals and have any
damaged seals replaced by a
service center
3. The drainage screw for
condensation water (11) leaks.
3. Tighten the screw by hand.
Check the seal on the screw
and replace if necessary.
The compressor starts, pressure is
shown on the pressure gauge, but
the tools do not start.
1. Loose hose connections 1. Check the compressed air hose
and tools and replace if
necessary.
2. Leak in a quick-lock coupling 2.Check the quick-lock coupling
and replace if necessary.
3. Insufficient pressure set on the
pressure regulator.
3. Open the pressure regulator
further.
Anleitung_BAC_200_20_OF_SPK1__ 22.05.13 15:13 Seite 15
Loading...
