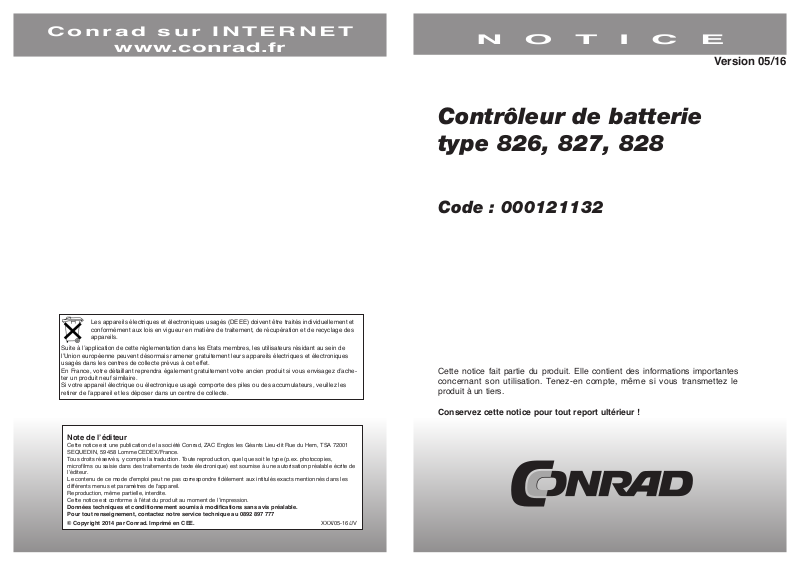

NOTICE

Version 05/16

Contrôleur de batterie
type 826, 827, 828

Code : 000121132

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques

usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’ache­ter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les

retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies,
microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/05-16/JV

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Attention !

Veuillez lire attentivement la présente notice. Pour toute question, adressez-vous à votre revendeur ou au
fabricant BAUSER directement.
Veuillez respecter les indications du fabricant de la batterie et les conditions d’utilisation et d’installation ci-après.
La garantie ne s’applique pas dans le cas contraire. Respectez plus particulièrement les mesures de sécurité
présentées dans le paragraphe « Raccordement électrique ».

Type Fonction

826, 827, 828 Contrôleur de batterie avec sortie de relais

826.6, 827.6, 828.6 Contrôleur de batterie sans sortie de relais

826.7, 827.7, 828.7 Contrôleur de batterie avec sortie électrique 5 V/ 30 kΩ

Fonctions

Les contrôleurs de batterie BAUSER des types 826, 827 et 828 permettent de contrôler la capacité restante des
batteries de traction. Un contact de relais supplémentaire protège la batterie de la décharge profonde.
La tension finale de décharge standard est de 1,73 V par cellule (tensions différentes possibles sur demande).
La capacité restante de la batterie est affichée via la bande LED (1 LED rouge, 7 LED jaunes). Si la capacité
restante passe sous la valeur limite « d’avertissement » (environ 25 %), la dernière LED jaune clignote. Lorsque
la tension finale de décharge est atteinte, la LED rouge (la plus à gauche) s’allume et le contact de relais
(broches 3+4) s’ouvre. Pour terminer une opération de levage par exemple, le contact de relais peut être fermé
une fois pendant environ 30 secondes, en coupant puis remettant en marche la tension d’alimentation. La
réinitialisation du contrôleur peut se faire de 2 façons :

- lorsque la batterie n’est pas raccordée au véhicule, le seuil de tension est de 2,09 V par cellule (la tension doit
être appliquée pendant 4 secondes environ) ;

- si la batterie reste dans le véhicule pendant la charge, le seuil de tension est de 2,35 V par cellule.

Les différents modèles de boîtiers

Type 826

Ouverture d’encastrement 36,8 x 24,1 ; 2 perçages Ø 3,8

Type 827 Type 828

Encastrement

Le contrôleur doit être encastré dans le tableau de bord par exemple. Pour le fixer, utilisez une clame de serrage
pour les types 827 et 828 (fournie) ou 2 rivets pour le type 826 (non fournis).

Raccordement électrique

Le montage doit être effectué par une personne qualifiée, dans le respect des dispositions applicables.
La tension de la batterie du contrôleur doit correspondre à la tension nominale de la batterie (voir plaque

signalétique).

Respectez la polarité du contact de relais !

Caractéristiques techniques

Tension de fonctionnement (V),
tolérance ±25 %

Consommation de courant max.

(mA)

CEM Emission parasite EN 55011, résistance aux interférences EN 50082-2

Résistance aux vibrations IEC 68-2-34 (1 g eff., 10-500 Hz, 2,5 h/axe)

Résistance aux chocs IEC 68-2-27 (30 g, 18 ms, 3 chocs/direction), choc longue durée IEC

Contact de relais Ouvert lorsqu’on atteint la décharge complète, sans potentiel, puissance

Affichage Bande à 7 LED pour l’affichage de la capacité restante, 1 LED rouge

Environnement -30 °C à +70 °C, humidité relative 95 % max.

Type de protection IP65 en façade

12 24 36 48

50 30 30 30

(en cas de surtensions supérieures à la protection CEM garantie, il est

conseillé d’ajouter un circuit de protection du côté client)

68-2-29 (25 g, 6 ms, 1000 chocs/direction)

de commutation 12 V DC/2 A, 24 V DC/2 A, 36 V DC/1,5 A, 48 V DC/1 A

indiquant la nécessité de recharger

Ouverture d’encastrement Ø 52 Ouverture d’encastrement 45 x 22

2 3
