Baumer UNDK 09G8914 User Manual [en, fr, de]

Ultraschall-Sensoren

Canada

Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone [phone]

China

Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone [phone]

Denmark

Baumer A/S
DK-8210 Aarhus V
Phone: [phone]

France

Baumer SAS
FR-74250 Fillinges
Phone [phone]

Germany

Baumer GmbH
DE-61169 Friedberg
Phone [phone]

India

Baumer India Private Limited
IN-411038 Pune
Phone [phone]

Italy

Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone [phone]

Singapore

Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone [phone]

Sweden

Baumer A/S
SE-56133 Huskvarna
Phone [phone]

Switzerland

Baumer Electric AG
CH-8501 Frauenfeld
Phone [phone]

United Kingdom

Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone [phone]

USA

Baumer Ltd.
US-Southington, CT 06489
Phone [phone]

www.baumer.com/worldwide

Baumer Electric AG · CH-8501 Frauenfeld
Phone [phone] · Fax [phone]

48,8

48

15 15

2,95

30

20,5

30,45

10,2

19,9

6,5

14,5

8,2

3

,

5

2

x

ø

3

,

2

ø

17,4

3,25 36,75

Teach-in

8,6

LED*

24,5

3x M3x5,8

LED*

8,9

44,8

3,9

13,8

*LED visible from opposite only

3,22x ø

3,22x ø

2

,

5

4

x

ø

23,6

• Alle Masse in mm

• All dimensions in mm

• Toutes les dimensions en mm

WH (2)

BU (3)

0 V

BN (1)

BK (4)

Z

output

+VS

Z

Push

Pull

control /
Teach-in

Befestigungsarten
Fixing modes
Types de fixation

• Alle Masse in mm

• All dimensions in mm

• Toutes les dimensions en mm

Screw M3

Machine support

Ultrasonic sensors
Détecteurs à ultrasons

UNDK 09G8914

Näherungsschalter

Proximity sensor

Détecteur de proximité

11011515

IND. CONT. EQ.

1DD2

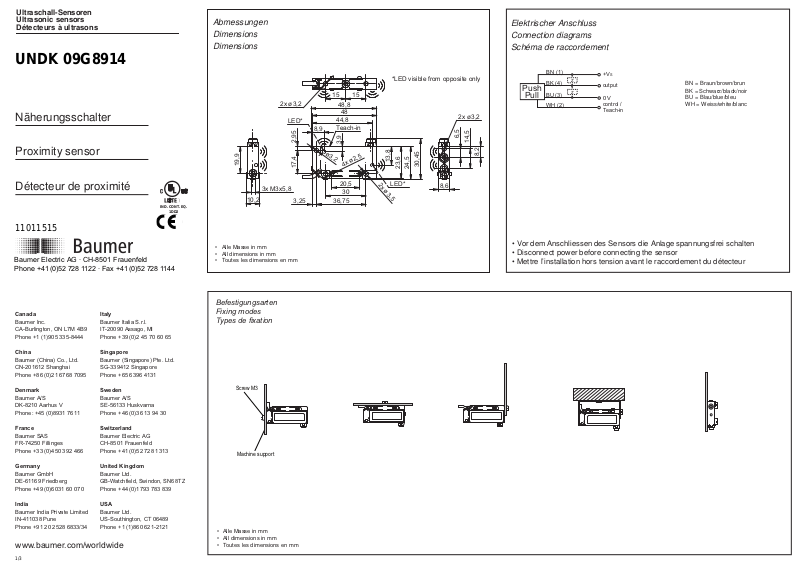

Abmessungen
Dimensions

Dimensions

Elektrischer Anschluss
Connection diagrams
Schéma de raccordement

BN = Braun/brown/brun
BK = Schwarz/black/noir

BU = Blau/blue/bleu
WH = Weiss/white/blanc

• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten

• Disconnect power before connecting the sensor

• Mettre l’installation hors tension avant le raccordement du détecteur

1/3

Technische Daten

Betriebsspannungsbereich Vs

Plage de tension Vs

Stromverbrauch Supply current Consommation

Max. Laststrom Max. load current Courant de charge max.

Kurzschlussfest Short circuit protection Protégé contre courts circuits

Ausgangsanzeige Output state indication Indication de l’état de sortie

Schutzklasse Protection class Classe de protection

Verpolungsfest

Temperaturbereich

Voltage supply range Vs

Reverse polarity protection

Temperature range

Protégé contre inversion de polarité

Température de fonctionnement

Siehe Betriebsanleitung auf www.baumer.com See manual on www.baumer.com Voir le manuel sur www.baumer.com

General information
Informations supplémentaires

Weitere Erläuterungen

Hinweise
Notes

Notes

Externen Teach-In nicht verwendet

Wird der externe Teach-In Eingang nicht
verwendet, muss er auf GND gelegt
werden.

External Teach-In not used,
If external Teach-In option is not used, the
Teach-In wire must be attached to GND.

Teach-in externe non utilisé

Dans le cas ou le Teach-in externe n’est
pas utilisé, il faut le raccorder avec GND.

Technical data

Données techniques

UNDK 09G8914

12-30VDC (UL-Class 2)
<=35mA
100mA
ja/yes/oui
ja/yes/oui
LED grün/green/verte

0...60°C
IP67

Erfassungsbereich Sd
Erfassungsbereich-Endwert Sde
Schallkeule
Reproduzierbarkeit
Temperaturdrift
max. Anzugsdrehmoment

Scanning range Sd
Scanning range far limit Sde
Sonic cone profile
Repeatability
Temperature drift
Maximum installation torque

Portée de détection Sd
Val. fin. de portée de dét. Sde
Faisceau sonore
Reproductibilité
Dérive en température
Couple de serrage max.

Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques

30...200 mm

30...200 mm
(siehe Dok./see doc./consultez doc.)
< 0.5 mm
<= 0,18% Sde/K

0,5 Nm

2/3

Auf Werkseinstellung zurücksetzen
Reset to factory settings
Réinitialisation du réglage d'usine

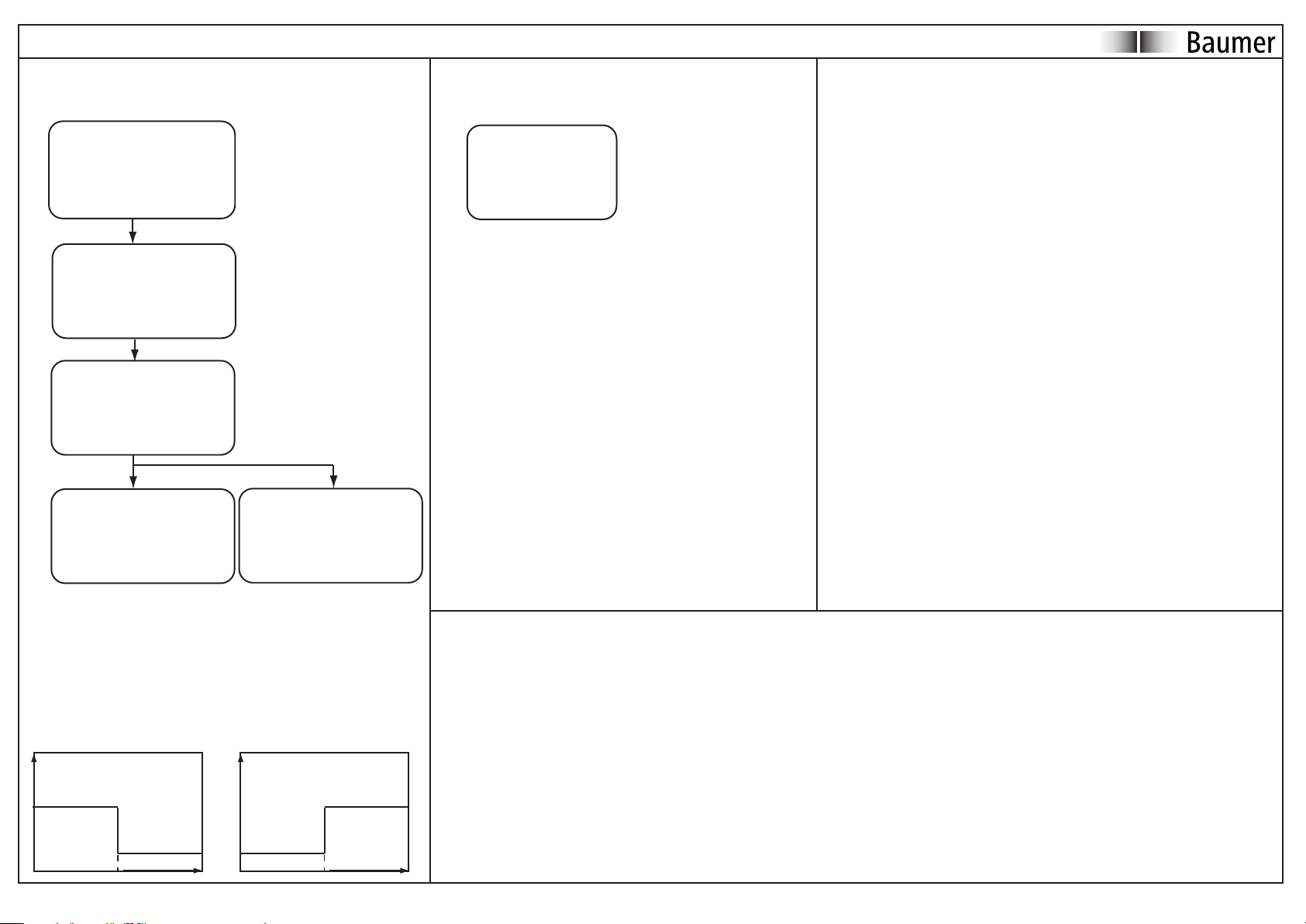

Teach-in Vorgang / Teach-in procedure / Procédure de Teach-in

1

Grüne LED blinkt (16 Hz), bei Los­lassen der Taste leuchtet LED 2 s

Green LED flashing (16Hz), on
release of button LED for 2 s on

La LED verte clignote (16 Hz),
après relâchement du bouton, la
LED s’allume pendant 2 s

Wichtige Hinweise

- Messmodus: Grüne LED blinkt = Empfangssignal schwach. Mögliche Massnahmen: Objekt neu teachen; Sensor näher beim Objekt platzieren; Transducer reinigen

- Zum Teachen kann analog zur Taste auch die Teach-in Leitung verwendet werden, indem diese mit +Vs verbunden wird

- Teach-in Modus: Tastenbetätigung wird über den Signalausgang mit zeitlich gleichem high- Signal bestätigt. Ist Teach-in Vorgang nicht erfolgreich, ist das Ausgangssignal ca. 2 s high

- Bei Fehlschlagen des Teach-in Vorganges werden die zuletzt erfolgreich gespeicherten Einstellungen aktiv

- Teach-in Modus: Erfolgt 60 s keine Aktion, wechselt der Sensor ohne Speichern in den Messmodus zurück

- Verriegelung der Teach-in Taste 5 min nach Power-up bzw. nach Ende des letzten Teach-in Vorganges. Die Teach-in Leitung bleibt aktiv

Taste 6 s betätigen

Press the button for 6 s

Appuyer sur le bouton
pendant 6 s

Important information

- In measuring mode: Green LED flashing = weak signal received. Conceivable corrective measures: teach object anew; move object closer to sensor; clean transducer.

- Sensor can also be teached remotely by using the white Teach-in wire instead of the Teach-in button. Just connect with +Vs following the sequencing instructed.

- In Teach-in mode: activation of button is confirmed by the output being high for as long as the button is held down. If Teach-in has not been successful the output is high for approximately 2s.

- Provided the Teach-in sequence cannot be successfully completed the sensor defaults automatically to the previously saved settings.

- In Teach-in mode: provided there is no input for 60s the sensor changes into measuring mode without saving.

- The Teach-in lock is active 5 min after power-up or after the end of the last Teach-in process. The remote Teach-in wire (WT) remains active.

Renseignements importants

- Mode de mesure: LED verte clignote = faible signal de réception. Mesures possibles: nouvel apprentissage de l’objet; placer l’objet plus près du détecteur; nettoyer le transducteur

- Pour l’apprentissage et à la place du bouton, on peut également utiliser la ligne Teach-in en la raccordant avec +Vs.

- Mode d’apprentissage: en appuyant sur le bouton, on reçoit la confirmation immédiate par un signal de sortie identique high. Si le processus Teach-in n’a pas pu être mené à bien, le signal de sortie
reste high pendant 2 sec.

- Lorsque le processus de Teach-in échoue, les derniers réglages mémorisés avec succès sont à nouveau actifs

- Mode Teach-in : si aucune action ne se produit endéans 60 s, le détecteur revient, sans mémorisation, au mode de mesure

- Verrouillage du Teach-in : 5 min après mise sous tension, respectivement à la fin du dernier processus Teach-in. La ligne Teach-in reste active

Teach-in Erfassungsbereich digital/Flanke (Werkseinstellung)
Teach-in scanning range digital/flank (factory setting)
Plage de détection numérique/flanc Teach-in (réglage d'usine)

Taste 2 s betätigen

Press the button for 2 s

Appuyer sur le bouton pendant 2 s

Objekt an der Schaltposition
platzieren

Place the object at the switching
position

Placer l'objet dans la position de
commutation

Grüne LED blinkt (2 Hz)

Green LED flashing (2 Hz)

La LED verte clignote (2 Hz)

Grüne LED leuchtet kurz

Green LED on briefly

La LED verte s'allume brièvement

1

2

3

Grüne LED blinkt (2 Hz)

Green LED flashing (2 Hz)

La LED verte clignote (2 Hz)

Taste kurz betätigen (>200 ms)
Press the button briefly (>200 ms)
Appuyer brièvement sur le bouton
(>200 ms)

Für NO 4 s lang keine Eingabe
For NO no input for 4 s
Pour NO n’effectuer aucune
opération pendant 4s

Für NC Taste innerhalb 4 s kurz
(> 200 ms) betätigen

For NC press button briefly
(> 200 ms) within 4 s

Pour NC, appuyer brièvement sur
le bouton (> 200 ms) endéans 4 s

Nach Ablauf der Zeit (Doppelblinken LED
grün) ist die LED 2 s ein. Grüne LED blinkt
mit 16 Hz = fehlgeschlagen.

When the time expires (double flashing green
LED) the LED is for 2 s on. Green LED
flashing 16 Hz = failed.

Après cette période de temps (la LED verte
clignote deux fois), la LED
s’allume pendant 2 s. Si la LED verte
clignote à la fréquence de 16 Hz =
opération échouée.

4

-LED grün blinkt doppelt

-Nach Betätigung der Taste LED 2 s ein

-Grüne LED blinkt mit 16 Hz = Fehler

-Green LED double flashing

-After pressing the button LED is 2 s on

-Green LED flashing 16 Hz = failed

-LED verte clignote deux fois

-Après avoir appuyé sur le bouton, la
LED s’allume pendant 2s

-Si la LED verte clignote à la fréquence
de 16 Hz = opération échouée.

OFF

ON

Switching position

output

distance

digital/flank mode NO

ON

OFF

Switching position

output

distance

digital/flank mode NC

UNDK 09G8914

3/3
