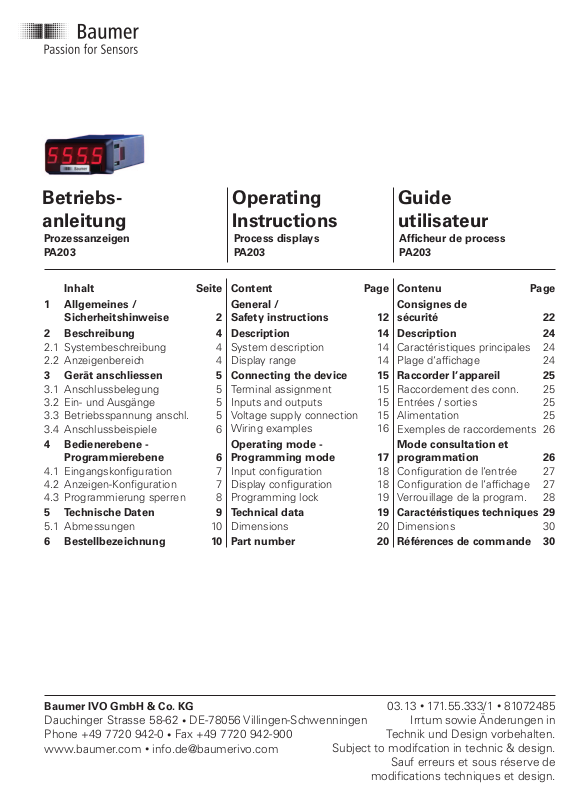

Baumer PA203 User Manual [en, de, fr]

Betriebs­anleitung

Prozessanzeigen
PA203

Operating
Instructions

Process displays
PA203

Guide
utilisateur

Afficheur de process
PA203

Inhalt Seite
Allgemeines /

1

Sicherheitshinweise 2
Beschreibung 4

2

Systembeschreibung 4

2.1
Anzeigenbereich 4

2.2

Gerät anschliessen 5

3

Anschlussbelegung 5

3.1
Ein- und Ausgänge 5

3.2
Betriebsspannung anschl. 5

3.3
Anschlussbeispiele 6

3.4

Bedienerebene -

4

Programmierebene 6

Eingangskonfiguration 7

4.1
Anzeigen-Konfiguration 7

4.2
Programmierung sperren 8

4.3

Technische Daten 9

5

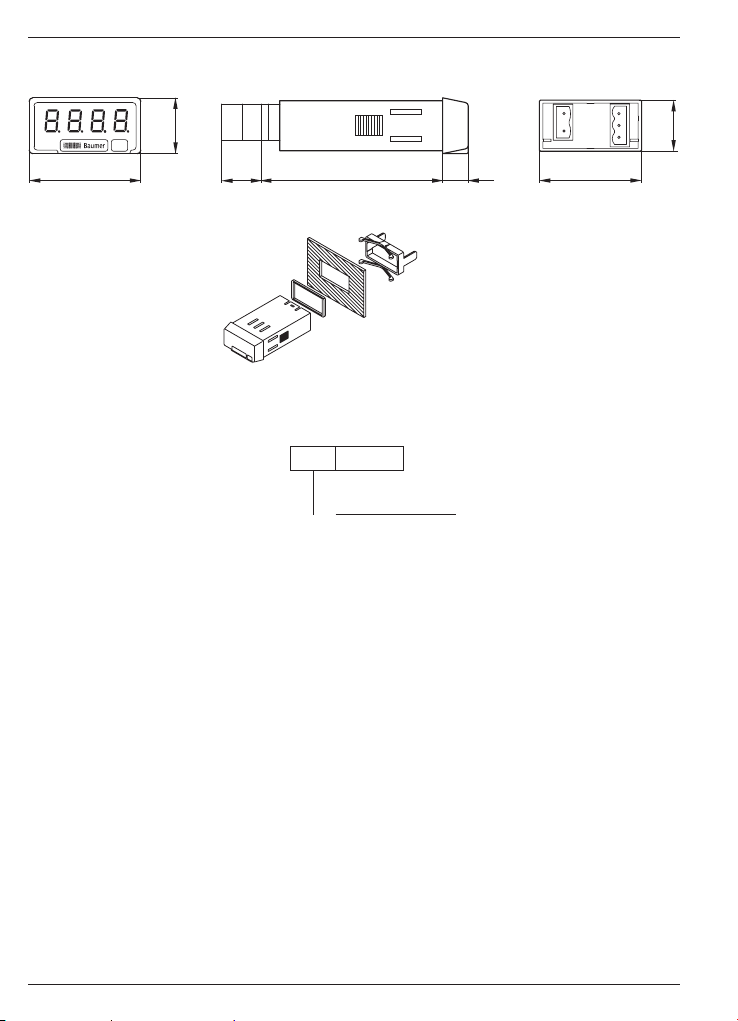

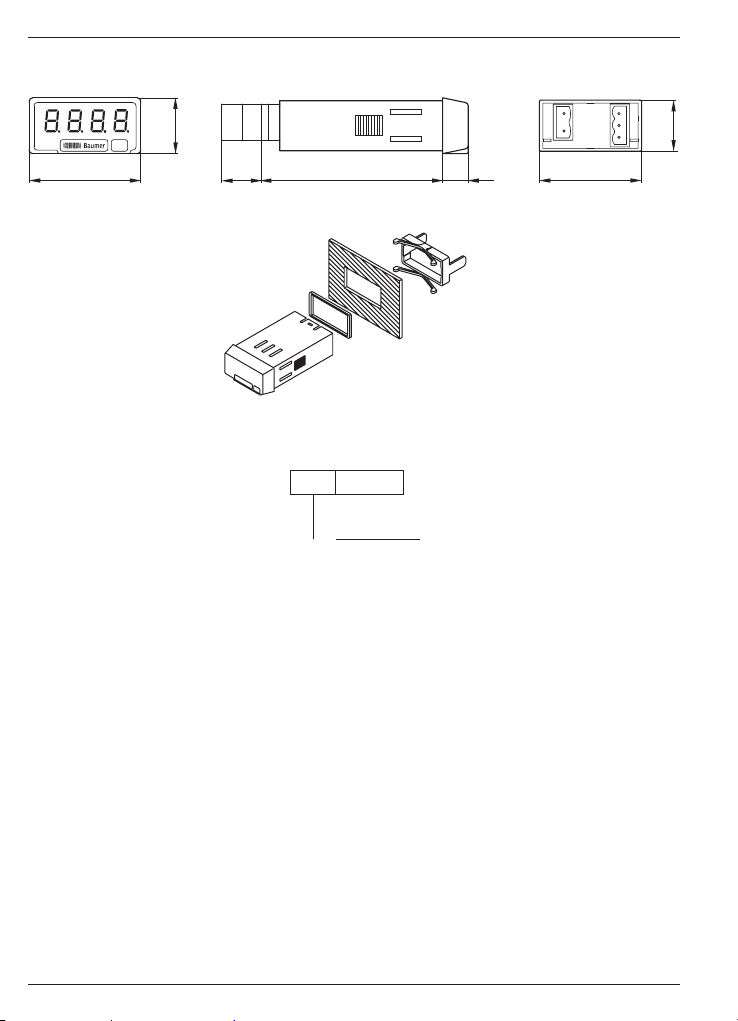

Abmessungen 10

5.1

Bestellbezeichnung 10

6

Baumer IVO GmbH & Co. KG

Content Page
General /

Safety instructions 12
Description 14

System description 14
Display range 14

Connecting the device 15

Terminal assignment 15
Inputs and outputs 15
Voltage supply connection 15
Wiring examples 16

Operating mode -
Programming mode 17

Input configuration 18
Display configuration 18
Programming lock 19

Technical data 19

Dimensions 20

Part number 20

Dauchinger Strasse 58-62 • DE-78056 Villingen-Schwenningen
Phone [phone] • Fax [phone]
www.baumer.com • [e-mail]

Subject to modifcation in technic & design.

Contenu Page
Consignes de

sécurité 22
Description 24

Caractéristiques principales 24
Plage d‘affichage 24

Raccorder l‘appareil 25

Raccordement des conn. 25
Entrées / sorties 25
Alimentation 25
Exemples de raccordements 26

Mode consultation et
programmation 26

Configuration de l‘entrée 27
Configuration de l‘affichage 27
Verrouillage de la program. 28

Caractéristiques techniques

Dimensions 30

Références de commande 30

29

03.13 • 171.55.333/1 • 81072485
Irrtum sowie Änderungen in

Technik und Design vorbehalten.

Sauf erreurs et sous réserve de

modifications techniques et design.

PA203

Allgemeines

Nachfolgend finden Sie die Erklärungen der verwendeten Symbole
dieser Betriebsanleitung.

Zeichenerklärung

Kursivschrift Zum schnellen Auffinden von Informationen sind wichtige Begriffe in
der linken Textspalte kursiv wiedergegeben.

Dieses Zeichen bedeutet ausführende Tätigkeiten.

● Dieses Zeichen steht für ergänzende technische Informationen.

Dieses Symbol steht vor jenen Textstellen, die besonders zu
beachten sind, damit der ordnungsgemässe Einsatz des Gerätes
gewährleistet ist.

Dieses Symbol steht vor jenen Textstellen, die zusätzliche wichtige
Informationen liefern.

1 Sicherheitshinweise

Allgemeine Hinweise

Das Gerät ist nach den anerkannten Regeln der Technik entwickelt
und gebaut worden. Das Gerät hat das Herstellerwerk betriebsbereit
und in sicherheitstechnisch einwandfreiem Zustand verlassen!
Um diesen Geräte-Status zu erhalten, ist es erforderlich, dass Sie
das Gerät

- bestimmungsgemäss,

- sicherheits- und gefahrenbewusst,

- unter Beachtung dieser Betriebsanleitung und insbesondere dieser
Sicherheitshinweise installieren/betreiben!

Stellen Sie sicher, dass das Personal die Betriebsanleitung, und hier
be sonders das Kapitel „Sicherheitshinweise“, gelesen und verstan­den hat. Ergänzend zur Betriebsanleitung sind allgemeingültige ge­setzliche und sonstige verbindliche Regelungen zur Unfallverhütung
und zum Umweltschutz zu beachten und sicherzustellen.
Diese Anleitung ist eine Ergänzung zu bereits vorhandenen Doku­mentationen (Datenblatt, Montageanleitung, Katalog).

Bestimmungsgemässe Verwendung

Das Einsatzgebiet des Gerätes umfasst das Steuern und Überwa­chen von industriellen Prozessen in der Metall-, Holz-, Kunststoff-,
Papier-, Glas-, Textilindustrie u. ä.
Das Gerät darf nur

- in ordnungsgemäss eingebautem Zustand und den

- entsprechenden Angaben der Technischen Daten betrieben werden

2

www.baumer.com

PA203

Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter
ist nicht bestimmungsgemäss und kann in Verbindung mit den zu
steuernden/überwachenden Anlagen/Maschinen/Prozessen zu

- tödlichen Verletzungen,

- schweren Gesundheitsschäden,

- Sachschäden oder

- Schäden an den Geräten führen!

Die Überspannungen, denen das Gerät an den Anschlussklemmen
ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II
(siehe Technische Daten) begrenzt sein!
Das Gerät darf nicht

- in explosionsgefährdeten Bereichen,

- als Medizingeräte,

- in Einsatzbereichen, die nach EN 61010 ausdrücklich genannt sind,
betrieben werden!

Wird das Gerät zur Steuerung/Überwachung von Maschinen oder
Prozessen benutzt, bei denen infolge Ausfall/Fehlfunktion oder Fehl­bedienung des Gerätes

- eine lebensbedrohende Gefahr,

- gesundheitliche Risiken oder

- die Gefahr von Sach- oder Umweltschäden entstehen könnte(n),
dann müssen entsprechende Sicherheitsvorkehrungen getroffen
werden!

Manipulationen am Gerät können dessen Funktionssicherheit negativ
beeinflussen und somit Gefahren hervorrufen!
Führen Sie keine Reparaturen am Gerät durch! Schicken Sie defekte
Geräte an den Hersteller zurück!

Installation/Inbetriebnahme

Bei Veränderungen (einschliesslich des Betriebsverhaltens), die die
Sicherheit beeinträchtigen, ist das Gerät sofort ausser Betrieb zu set­zen. Bei Installationsarbeiten an den Geräten ist die Stromversor­gung unbedingt abzuschalten. Installationsarbeiten dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
Nach korrekter Montage und Installation ist das Gerät betriebsbereit.

Wartung/Instandsetzung

Stromversorgung aller beteiligten Geräte unbedingt abschalten.
Wartungs- und Instandsetzungsarbeiten dürfen nur von entspre­chend ausgebildeten Fachkräften ausgeführt werden.
Bei erfolgloser Störungssuche darf das Gerät nicht weiter eingesetzt
werden. Setzen Sie sich bitte mit dem Hersteller in Verbindung.

www.baumer.com

3

PA203



2 Beschreibung

2.1 Systembeschreibung

Die Prozessanzeige eignet sich zu Darstellung von Strom und Span­nung in industriellen Einsatzgebieten.

- Spannungseingang AC/DC bis 600 V

- Stromeingang AC/DC bis 5 A

- Anzeigebereich linearisierbar

- LED-Anzeige, 4-stellig und programmierbar

- DIN-Gehäuse 48 x 24 mm

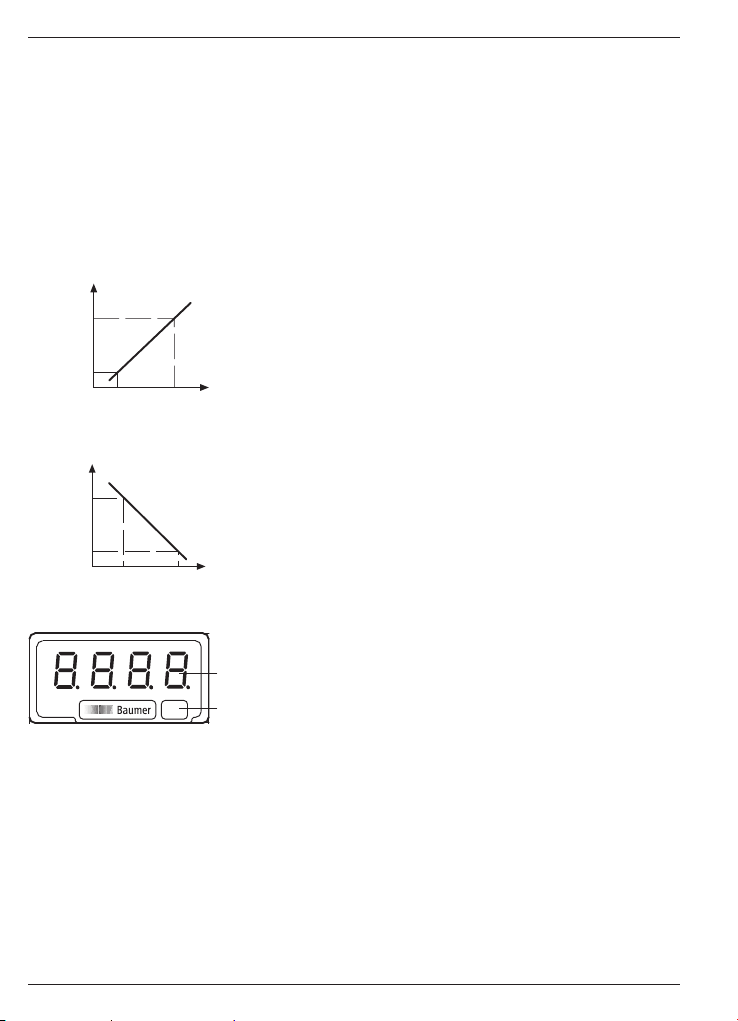

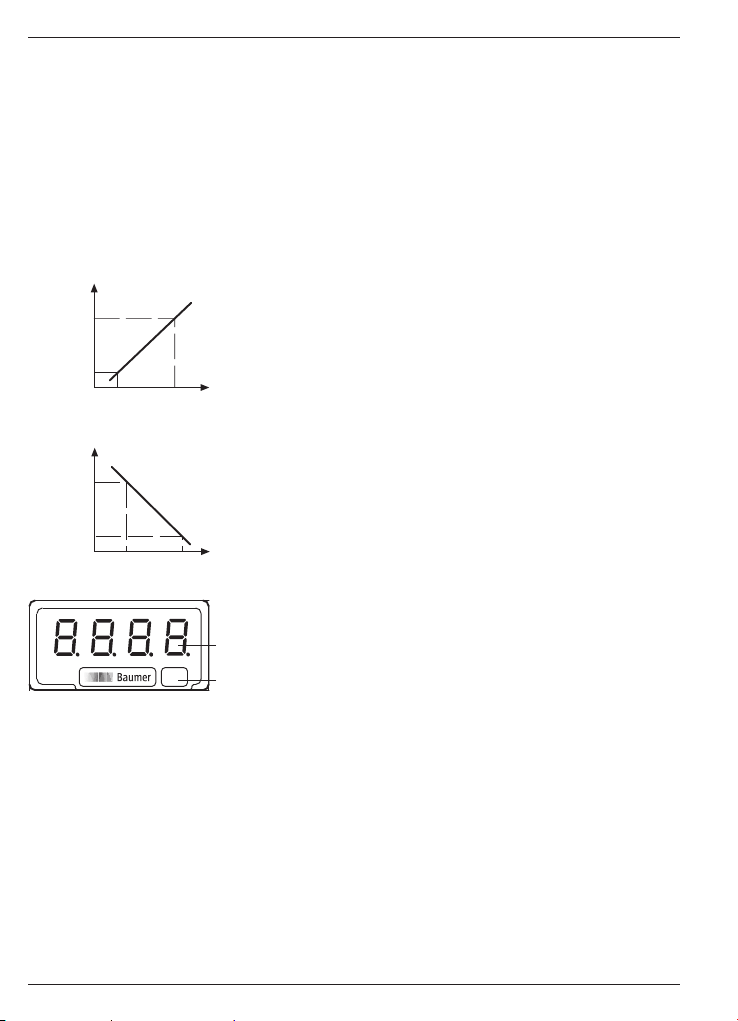

2.2 Anzeigenbereich

Positive Steigung: Die Anzeige-Skalierung bestimmt die Relation zwischen Eingangs-

Anzeige­wert 2

Anzeige­wert 1

Messwert 1 Messwert 2

Negative Steigung: Die Koordinaten dieser 2 Punkte können direkt über die Tastatur

Anzeige­wert 1

Anzeige­wert 2

Messwert 1 Messwert 2

signal und Anzeigewert. Bei einem linearen Verhalten müssen zwei
Mess- (inP) bzw. Anzeigewerte (dSP) definiert werden. Um die be­ste Präzision zu erreichen, sollten diese 2 Punkte an beiden Enden
des Anzeigebereiches gewählt werden.

eingegeben werden (Tastatur Modus) oder die anstehenden Mess­werte werden automatisch übernommen und es müssen nur noch
die zugeordnete Anzeigewerte über Tastatur eingegeben werden
(Teach Modus).

Anzeige

4-stellige Anzeige

Fläche für Einheitenaufkleber

4

www.baumer.com

PA203

3 Gerät anschliessen

In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige
Anschlussbeispiele vorgestellt.

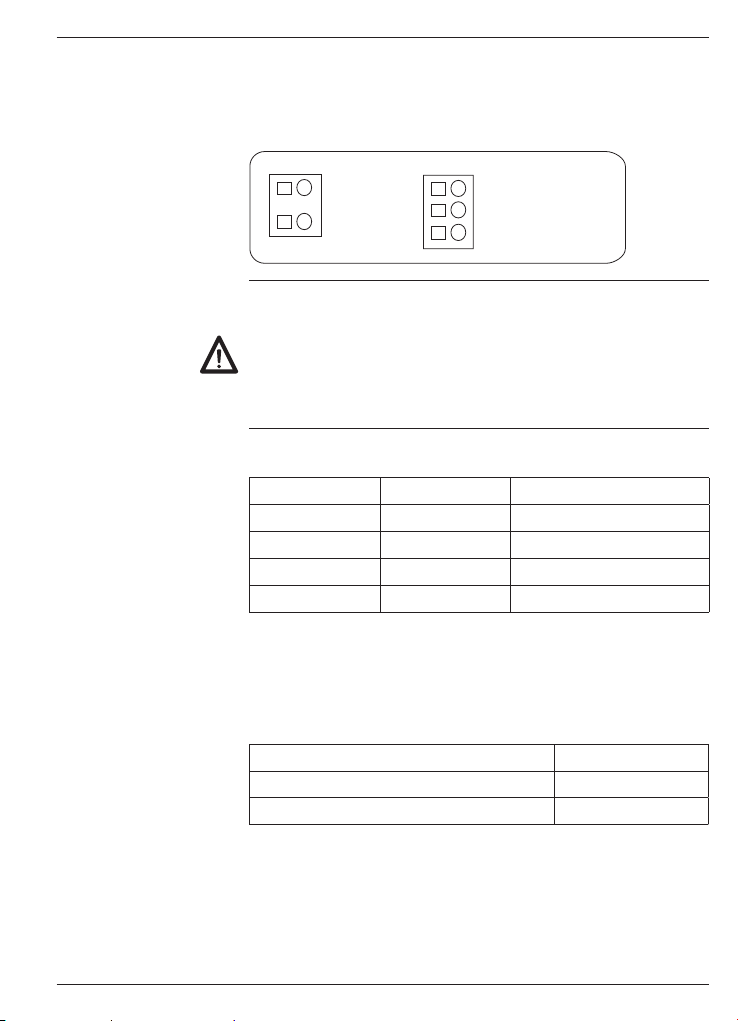

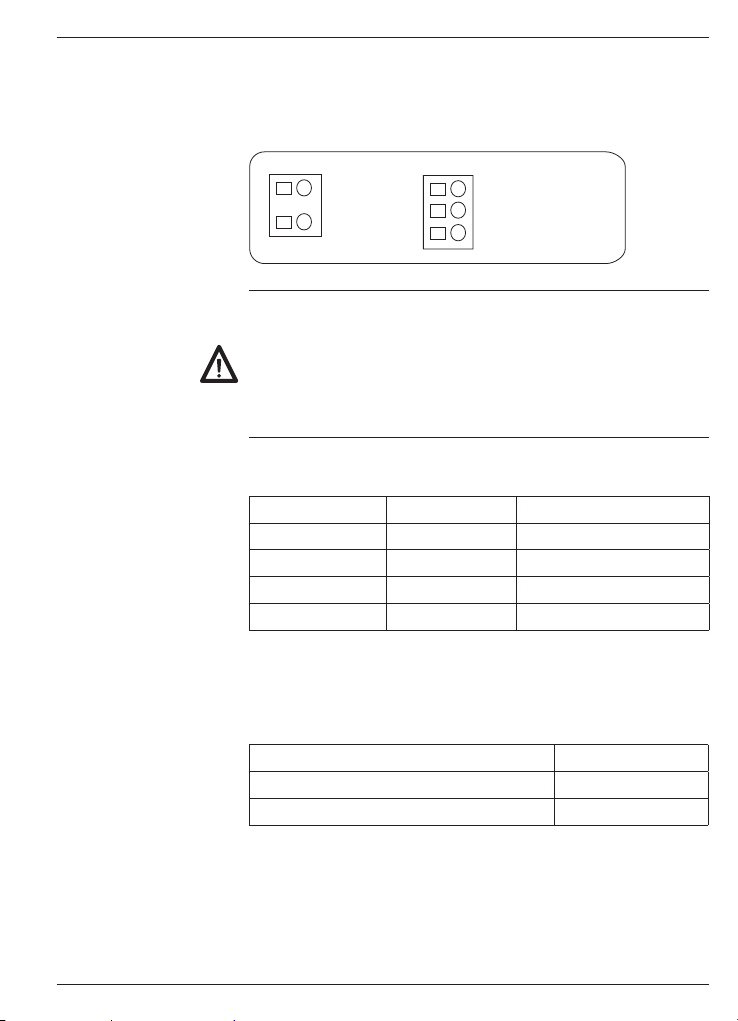

3.1 Anschlussbelegung

(LQJDQJ6WURP6SDQQXQJ









%HWULHEVVSDQQXQJ

Litzenanschluss aus Gründen des Berührungsschutzes nach EN
61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential­Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.

3.2 Ein- und Ausgänge

Messbereich Auflösung Eingangswiderstand

100 V 0,1 V 3 MΩ
600 V 0,1 V 3 MΩ
1 A 1 mA 14 mΩ
5 A 1 mA 14 mΩ







&RPPRQ

9

$

Bei Wechselspannung (AC) maximal 1 kHz Signale

3.3 Betriebsspannung anschliessen

Es stehen verschiedene Betriebsspannungen zur Verfügung.
Das Gerät muss netzseitig über die empfohlene externe Sicherung
betrieben werden.

Betriebsspannung externe Absicherung

85...265 VAC, (50/60 Hz) und 100...300 VDC

M 100 mA

21...53 VAC, (50/60 Hz) und 10,5...70 VDC M 500 mA

www.baumer.com

5

PA203

Spannung bis 600 V

Eingang

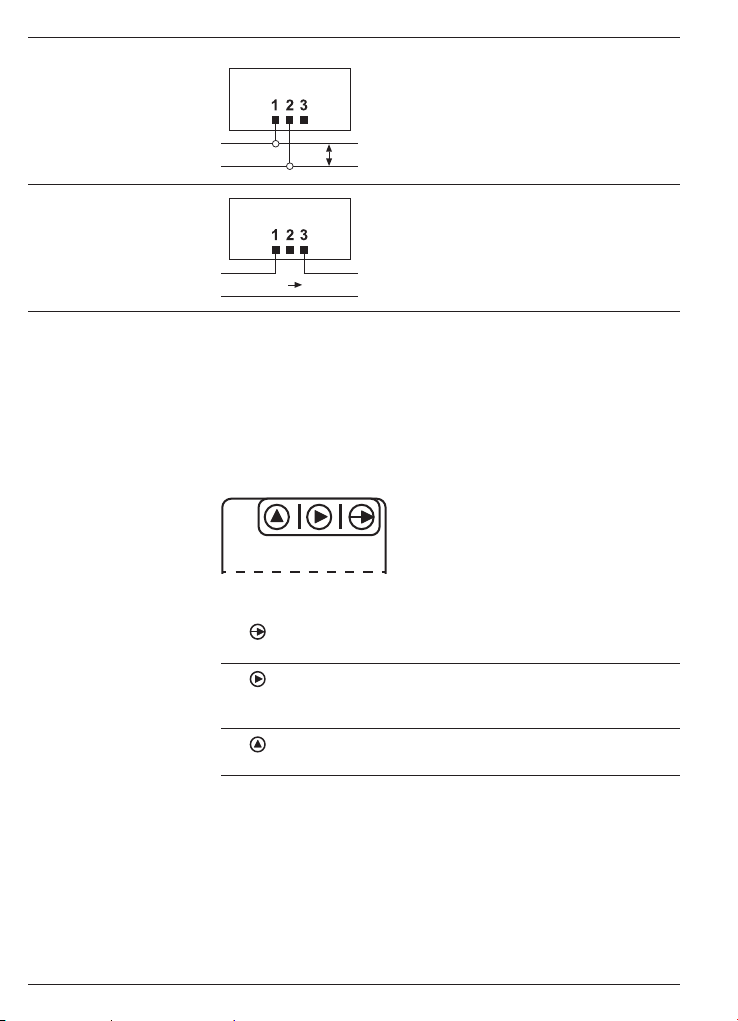

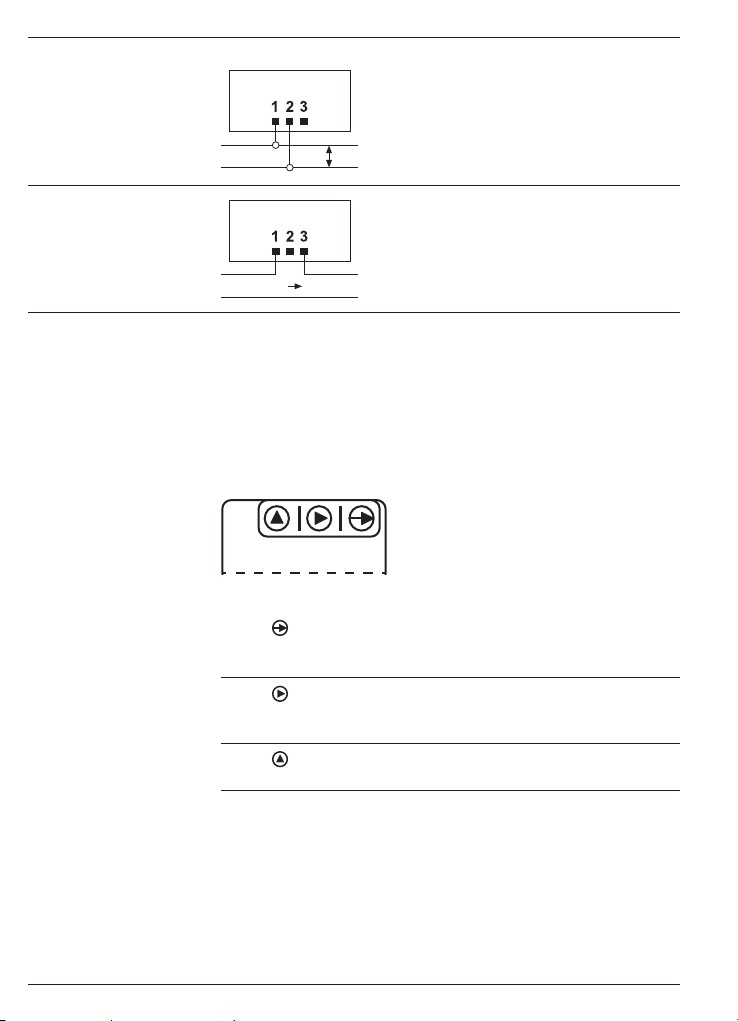

3.4 Anschlussbeispiele

Prozessanzeige

V

Eingang

Strom bis 5 A

Prozessanzeige

I

4 Bedienerebene - Programmierebene

Bedienerebene

Das Gerät befindet sich nach dem Einschalten der Betriebsspannung
automatisch in der Bedienerebene. Es wird der aktuelle Wert ange­zeigt.

Programmierebene

Das Gerät wird mittels drei Tasten parametriert. Diese befinden sich
auf der unteren Seite des Frontrahmens.

Tastatur
(Sicht von unten)

Tastenfunktion

Taste
Dient zum Einstieg in die Programmierebene und zur Auswahl der
Programmierzeile.

Taste
Dient zur Funktionsauswahl oder Dekadenauswahl in der Program­mierzeile. Die jeweils angewählte Dekadenstelle blinkt.

Taste
Dient zum inkrementieren (hochzählen) der angewählte Dekade.

6

www.baumer.com

PA203

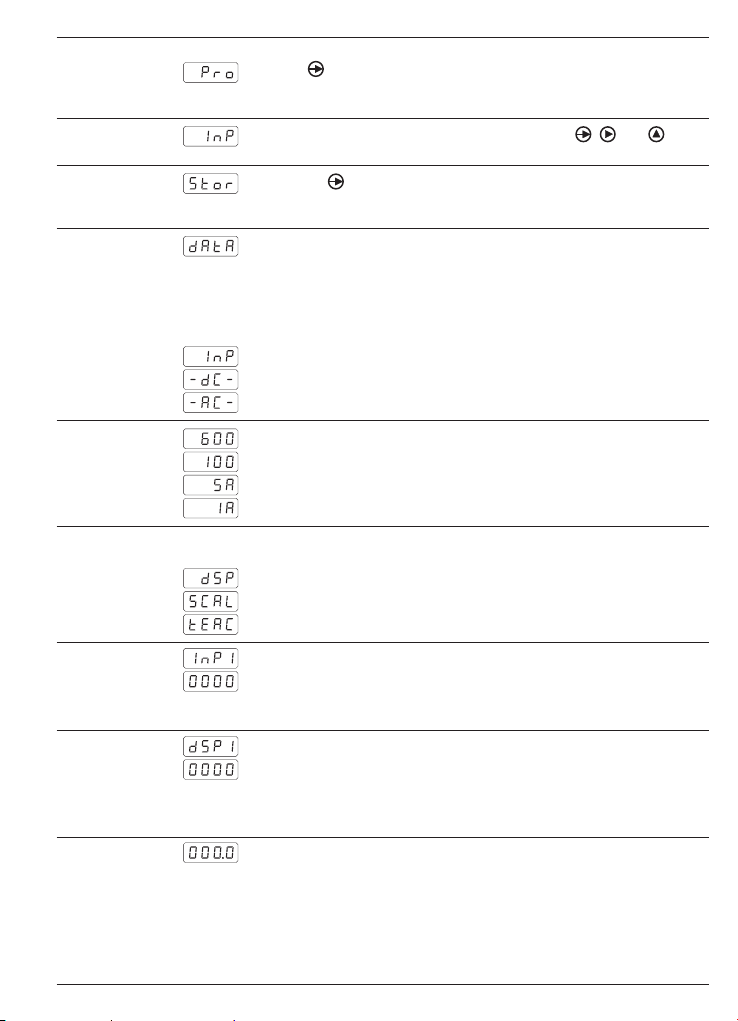

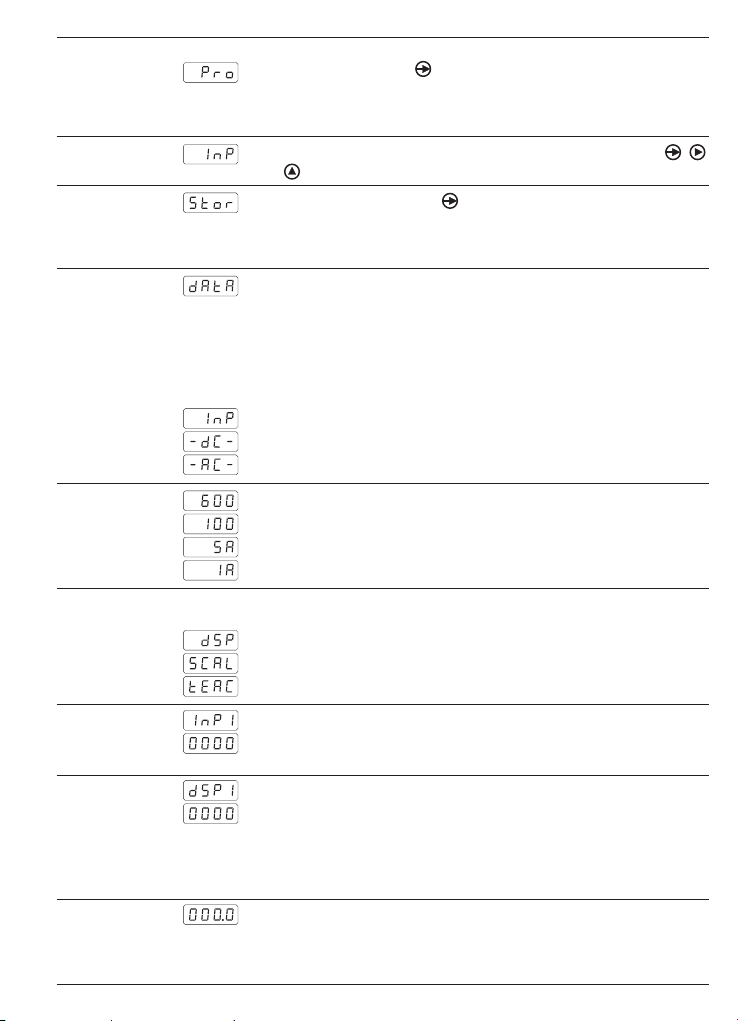

Programmiervorgang

1. Taste drücken, [Pro] wird angezeigt für Einstieg in die Program­mierung. Nach wiederholtem Tastendruck erscheint die erste
Programmierzeile lnP (Auswahl Eingangsignal).

2. Die benötigten Programmierzeilen mittels der drei Tasten ,
und parametrieren.

3. Nach der letzten Programmierzeile werden, durch Drücken der
Taste , die Parameter automatisch gespeichert und kurz [Stor]
angezeigt bevor das Gerät selbstständig die Programmierebene
verlässt.

4. Der Einstieg in die Programmierung kann in der Programmier­ebene gesperrt werden. Die verschiedenen Programmierzeilen
können dann nur visualisiert aber nicht geändert werden. Beim
Einstieg in die Programmierebene erscheint dann [dAtA] anstelle
von [Pro].

4.1 Eingangskonfiguration

Auswahl Eingangsignal

DC Strom oder Spannung
AC Strom oder Spannung

Spannung bis 600 V
Spannung bis 100 V
Strom bis 5 A
Strom bis 1 A

4.2 Anzeigekonfiguration

Anzeige Skalierungsmodus

Tastatur Modus
Teach Modus

Erster Messwert

Im SCAL Modus muss dieser Wert über Tastatur eingegeben wer­den. Im Teach Modus wird der Wert des anstehende Analogsignals
übernommen.

Anzeigewert zum ersten Messwert

Dieser Wert muss über die Tastatur eingegeben und dem ersten
Messwert zugeordnet werden.
Zulässiger Bereich
von –1999 bis 9999 bei DC und
von 0 bis 9999 bei AC.

Dezimalpunkt

Positionierung Dezimalpunkt auf dSP1 bezogen.

www.baumer.com

7

PA203

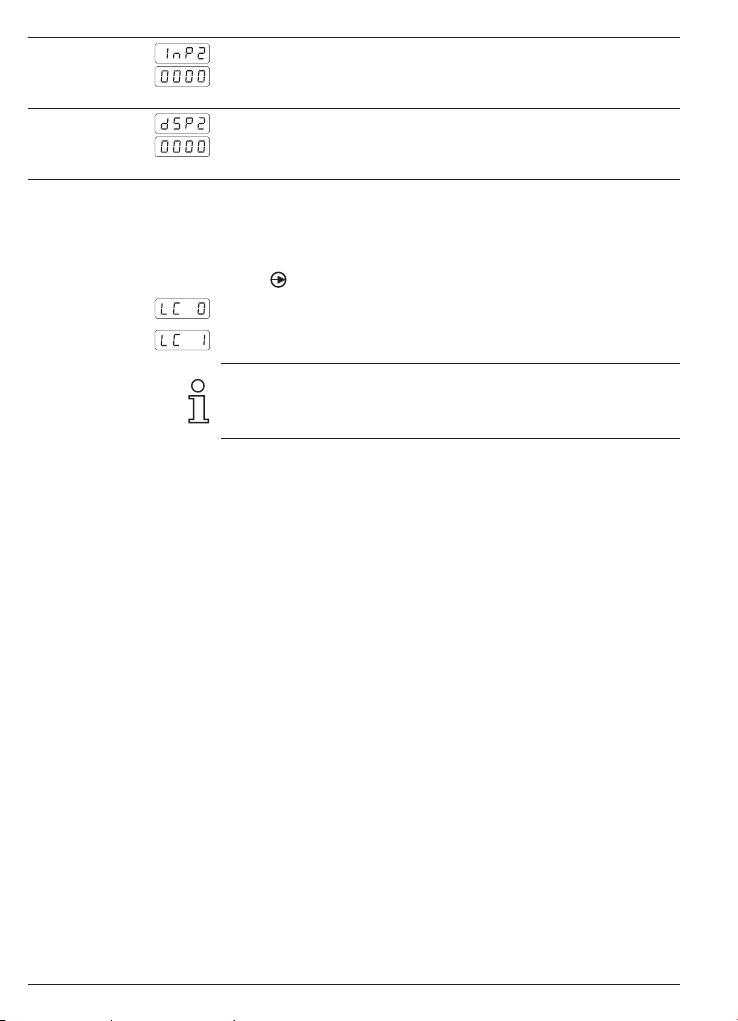

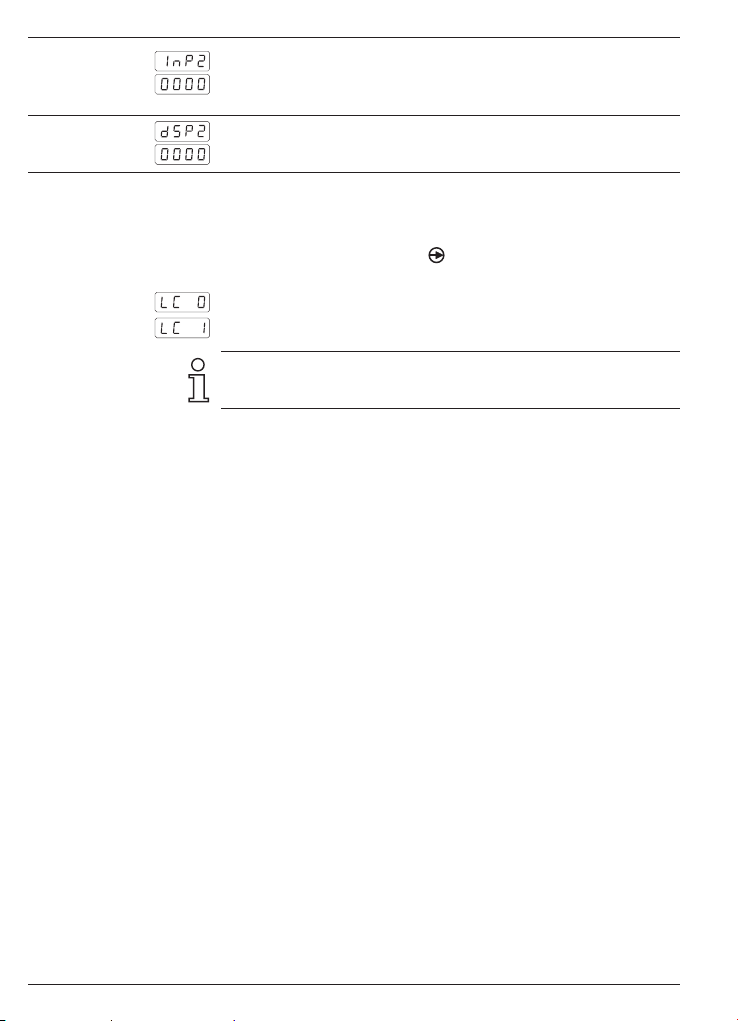

Zweiter Messwert

Im SCAL Modus muss dieser Wert über Tastatur eingegeben
werden Im Teach Modus wird der Wert des anstehende Analog­signals übernommen.

Anzeigewert zum zweiten Messwert

Dieser Wert muss über die Tastatur eingegeben und dem zweiten
Messwert zugeordnet werden.

4.3 Programmierung sperren

Der Zutritt zur Programmierzeile „Programmierung sperren“
erfolgt am Ende der Anzeigenkonfiguration wie folgt:
Nach Eingabe von „dSP2“ Taste
1 bei “LC“ eingeben.

Programmiersperre inaktiv

Programmiersperre aktiv

Wenn die Programmierung gesperrt ist können die Programmierzei­len nur noch visualisiert, aber nicht geändert werden. Beim Einstieg
in die Programmierebene erscheint dann [dAtA] anstelle von [Pro].

5 s gedrückt halten. Ziffer 0 oder

8

www.baumer.com

5 Technische Daten

Technische Daten - elektrisch

Betriebsspannung 21...53 VAC (50/60 Hz) oder

10,5...70 VDC

85...265 VAC (50/60 Hz) oder

100...300 VDC
Leistungsaufnahme 1,8 W
Anzeige LED, 7-Segment Anzeige (mit 60

Einheitenaufkleber für Front)
Stellenzahl 4-stellig
Ziffernhöhe 10 mm
Anzeigenbereich -1999...9999 (DC)

0...9999 AC („OuE“ als overflow

Anzeige)
Anzeigenrefresh 250 ms
A/D-Wandler Prinzip ∑∆

Auflösung 16 Bit

Messrate 20/s

Messgenauigkeit ±(0,1%+3Digit)

Temperaturkoeff. 100ppm/°C
Analogeingang Strom- oder Spannungseingang
Programmierbare Messbereich

Parameter Messeinheit

Anzeigenbereich linearisierbar

Dezimalpunkt
Datenspeicherung >10 Jahre im EEPROM
Auslegung Schutzklasse II

DIN EN 61010-1 Überspannungskategorie II

Verschmutzungsgrad 2
Störaussendung DIN EN 61000-6-3
Störfestigkeit DIN EN 61000-6-2

PA203

Technische Daten - mechanisch

Umgebungstemperatur -10...+60 °C
Lagertemperatur -25...+85 °C
Relative Luftfeuchte 95 % nicht betauend
Anschluss Federkraftklemme steckbar
Aderquerschnitt 1 mm² (Raster 2,54)

2,5 mm

2

(Raster 7,62)
Schutzart DIN EN 60529 IP 65 (frontseitig)
Bedienung / Tastatur 3 Kurzhubtasten unter Frontrahmen
Gehäuseart Einbaugehäuse
Abmessungen B x H x L 48 x 24 x 106 mm
Montageart Frontplatteneinbau mit Spannrahmen
Werkstoffe Gehäuse: Polycarbonat UL 94V-0
Masse ca. 50 g

www.baumer.com

9

PA203











5.1 Abmessungen

PA203 - ohne Spannrahmen















PA203 - Spannrahmenmontage

6 Bestellbezeichnung

PA203.00 AX01

4 85...265 VAC und 100...300 VDC
5 21...53 VAC und 10,5...70 VDC

Betriebsspannung

10

www.baumer.com

Operating
Instructions

Process displays
PA203

Content Page
General / Safety instructions 12

1

Description 14

2

System description 14

2.1
Display range 14

2.2

Connecting 15

3

Terminal assignment 15

3.1
Inputs and outputs 15

3.2
Voltage supply connection 15

3.3
Wiring examples 16

3.4

Operating mode - Programming mode 17

4

Input configuration 18

4.1
Display configuration 18

4.2
Programming lock 19

4.3

Technical data 19

5

Dimensions 20

5.1

Part number 20

6

PA203

www.baumer.com

11

PA203

General Information

In the following you will find the explanations of the symbols used
in this operating manual.

Explanation of symbols ➜ This symbol indicates activities to be carried out.

● This symbol indicates supplementary technical information.

This symbol is located before texts to which particular attention is to
be paid to ensure proper use of the product.

This symbol is located before texts that provide important additional
information.

Italics To help you quickly locate information, important terms are printed in
italics in the left text column.

1 Safety instructions

General information

The products has been developed and built in accordance with the
recognized rules of technology. The units have left the manufacturing
plant ready to operate and in safe condition.
To keep the units in this condition, it is necessary that the units be

- installed and operated

- properly,

- in a safety and hazard-conscious manner,
under observance of this operating manual and in particular of these
safety precautions!

Make sure that the personnel has read and understood the operating
manual, and in particular the „Safety Instructions“ chapter.
In addition to the operating manual, the generally applicable legal and
other binding regulations for accident prevention and environmental
protection must be observed and ensured.
This manual is intended as a supplement to already existing docu­mentation (catalogues, data sheets or assembly instructions).

Proper use

The application of the units consists of controlling and monitoring
industrial processes in the metal, wood, plastics, paper, glass and
textile industry etc.
The units may only be operated

- in the properly installed state and

- in accordance with the specifications of the technical data

12

www.baumer.com

PA203

Operation not covered by the specified descriptions/parameters is
improper and can lead to

- fatal injuries,

- serious damage to health,

- property damage or

- damage to the units
in conjunction with the systems/machines/processes to be
controlled/monitored!

The overvoltages to which the units are subjected at the connection
terminals must be limited to the value of the overvoltage category II
(see Technical data)!
The units may not be operated

- in hazardous areas,

- as medical units,

- in applications expressly named in EN 61010!

If the units are used to control/monitor machines or processes with
which, as the result of a failure/malfunction or incorrect operation of
the units

- a life-threatening danger,

- health risks or

- a danger of property or environmental damage
could result, then appropriate safety precautions must be taken!

Tampering with the units can have a negative affect on their opera­ting safety, resulting in dangers!
Do not make repairs on the units! Return defective units to the ma­nufacturer!

Installation/commissioning

In case of changes (including in the operating behavior) that impair
safety, shut-down the units immediately. During installation work on
the units, the power supply must always be disconnected. Installati­on work may only be carried out by appropriately trained experts.

Maintenance/repairs

Always disconnect the power supply of all units involved. Main­tenance and repair work may only be carried out by appropriately
trained experts.
If troubleshooting is unsuccessful, do not continue to use the units.
Please contact the manufacturer in this case.

www.baumer.com

13

PA203

Measured



Displayed
value 2

Displayed
value 1

Displayed
value 1

Displayed
value 2

2 Description

2.1 System description

Intended use of the process display is to visualize current and vol­tage in industrial applications.

- Voltage input AC/DC up to 600 V

- Current input AC/DC up to 5 A

- Display range can be linearised

- LED display, 4 digits and programmable

- DIN housing 48 x 24 mm

2.2 Display range

Linear increase: Display scaling defines interaction of input signal and displayed

Measured
value 1

value 2

Linear decrease: There are two options to enter the value coordinates: Either by

Measured
value 1

Measured
value 2

value. Linear behavior requires defining two measured values - (inP)
respectively displayed values (dSP). Both limits should be at the
end of the display area to ensure maximum precision.

keypad (in SCAL mode) or using the teach-in feature (teach mode).
Assigning the displayed values requires manual entry (with device
still in teach mode).

Display

4 digits

Sticker to indicate measuring unit

14

www.baumer.com

PA203

3 Connection

This chapter is about terminal assignment and will present some wi­ring examples.

3.1 Terminal assignment

,QSXWFXUUHQWYROWDJH









9ROWDJHVXSSO\

Litz contact only by means of connector sleeves with insulating
enclosures for reasons of shock protection according to EN 61010.
Do not otherwise assign contacts that have been left unassigned ex
factory. We recommend to screen all sensor terminal leads and to
ground the shield on one side. Shields on both sides are recommen­ded in case of RF interference or in case of equipotential bonding
over long distances. The sensor leads should not be in the same
phase winding as the mains supply and the output contact leads.

3.2 Inputs and outputs

Measuring range Resolution Input resistance

100 V 0,1 V 3 MΩ
600 V 0,1 V 3 MΩ
1 A 1 mA 14 mΩ
5 A 1 mA 14 mΩ







&RPPRQ

9

$

AC signals: max. 1 kHz

3.3 Voltage supply connection

There are several options for operation supply.
Power supply must be fed in via the recommended external fuse.

Operating voltage External protection

85...265 VAC, (50/60 Hz) and 100...300 VDC

M 100 mA

21...53 VAC, (50/60 Hz) and 10.5...70 VDC M 500 mA

www.baumer.com

15

PA203

voltage up to 600 V

3.4 Wiring examples

Input

Device

V

current up to 5 A

Input

Device

I

4 Operating mode – programming mode

Operating mode

The device is automatically on the operating mode after the voltage
supply has been turned on. The current value is displayed.

Programing mode

Device parameterization is by three soft keys located below the front
panel (see below).

Keypad
(view from below)

Key functions

Key
Access programming level and select programming line.

Key
Select functionality or decade in the programming line. The selected
digit is flashing.

Key
For incrementing of selected decades.

16

www.baumer.com

PA203

How to program

1. Press , display will switch to [Pro] which means access to pro­gramming level. Another press will make the display skip to first
programming line (option input signal).

2. Proceed with line parameterization using keys , and .

3. Pressing will save the parameters after having them indicated
for short. The device will automatically exit the programming level.

4. Programming access can be disabled at programming level, in this
case programming lines will be read only. The device will signal
any programming lock by [dAtA] instead of [Pro] upon access.

4.1 Input configuration

Selection input signal

DC current or voltage
AC current or voltage

Voltage up to 600 V
Voltage up to 100 V
Current up to 5 A
Current up to 1 A

4.2 Display configuration

Scaling mode

SCAL mode (keypad mode)
Teach-in mode

First measured value

Manual entry in SCAL mode.
In Teach mode, the value of the provided analog signal will be
adopted.

Assigning the first measured value a displayed value

Requires manual value entry and assignment using the keypad.
Admissible range:
DC: from –1999 to 9999
AC: 0 to 9999

Decimal point

Position of decimal point (related to dSP1).

www.baumer.com

17

PA203

Second measured value

Requires manual entry in SCAL mode. In Teach mode, the value of
the provided analog signal will be adopted.

Assigning the displayed value a second measured value

The value requires manual entry using the keypad.

4.3 Programming lock

To access programming line “Programming lock” at the end of the
display configuration please proceed as follows:
Enter value „dSP2“ h and hold
“LC”.

Programming lock disabled
Programming lock enabled

Programming lock means programming lines are read only which will
be signaled by [dAtA] instead of [Pro] appearing in the display when
accessing programming level.

for 5 s. Enter character 0 or 1 at

18

www.baumer.com

PA203

5 Technical data

Technical data - electrical ratings

Voltage supply 21...53 VAC (50/60 Hz) or

Power consumption 1.8 W
Display LED, 7-segment display (with 60 unit

Number of digits 4-digits
Digit height 10 mm
Display range -1999...9999 (DC)

Display refresh 250 ms
A/D transformer Principle ∑∆

Analog input Current or voltage input
Programmable Measuring range

parameters Measuring unit

Data memory >10 Jahre in EEPROM
Standard Protection class II

DIN EN 61010-1 Overvoltage category II

Emitted interference DIN EN 61000-6-3
Interference immunity DIN EN 61000-6-2

10.5...70 VDC

85...265 VAC (50/60 Hz) or

100...300 VDC

stickers for front)

0...9999 AC („OuE“ to signal overflow)

Resolution 16 bit
Measuring rate 20/s
Measuring accuracy ±(0.1%+3digit)
Temp. coeffic. 100ppm/°C

Display range can be linearised
Decimal point

Pollution degree 2

Technical data - mechanical design

Ambient temperature -10...+60 °C
Storing temperature -25...+85 °C
Relative humidity 95 % non-condensing
Connection Spring-loaded terminal connector,

detachable

Core cross-section 1 mm² (grid 2.54)

2.5 mm

2

(grid 7.62)
Protection DIN EN 60529 IP 65 (face)
Operation / keypad 3 softkeys below bezel
Housing type Built-in housing
Dimensions W x H x L 48 x 24 x 106 mm
Mounting Front panel installation by clip frame
Material Housing: Polycarbonate UL94V-0
Weight approx. 50 g

www.baumer.com

19

PA203











5.1 Dimensions

PA203 - without clip frame















PA203 - clip frame mounting

6 Part number

PA203.00 AX01

4 85...265 VAC and 100...300 VDC
5 21...53 VAC and 10.5...70 VDC

Voltage supply

20

www.baumer.com

Guide
utilisateur

Afficheur de process
PA203

Contenu Page
Consignes de sécurité 22

1

Description 24

2

Caractéristiques principales 24

2.1
Plage d‘affichage 24

2.2

Raccorder l‘appareil 25

3

Raccordement des connecteurs 25

3.1
Entrées / sorties 25

3.2
Alimentation 25

3.3
Exemples de raccordements 26

3.4

Mode consultation et programmation 26

4

Configuration de l‘entrée 27

4.1
Configuration de l‘affichage 27

4.2
Verrouillage de la programmation 28

4.3

Caractéristiques techniques 29

5

Dimensions 30

5.1

Références de commande 30

6

PA203

www.baumer.com

21

PA203

Généralités

Ci-dessous, vous trouverez des explications sur les symboles utilisés
dans ce guide utilisateur.

Explications symboles
de réaliser une action spécifique.

Ecriture en italique Afin de trouver rapidement certaines informations, les mots clés
sont écrits en italique dans la colonne de gauche.

En face de ce symbole on trouvera des informations permettant

● En face de ce symbole on trouvera des informations techniques
complémentaires.

Ce symbole se trouve devant des informations qu‘il faut observer
tout particulièrement pour garantir une mise en service et un fonc­tionnement dans les règles de l‘art.

Ce symbole est placé devant des textes fournissant des informations
complémentaires.

1 Consignes de sécurité

Consignes générales

Cet appareil a été développé et fabriqué selon les normes et
prescriptions vigueur. L‘appareil a quitté l‘usine de production prêt à
fonctionner et en parfait état technique vis à vis de la sécurité!
Afin de conserver cet état, il est indispensable d‘installer et d‘utiliser
l‘appareil:

- conformément aux prescriptions

- en étant informé sur les règles de sécurité et les risques

- en respectant ce guide utilisateur et particulièrement les consignes
de sécurité qu‘il contient.

Assurez-vous que le personnel a lu et compris le guide utilisateur et
particulièrement le chapitre „Consignes de sécurité“. Il faut égale­ment observer et respecter les règles légales et contractuelles en
vigueur concernant la sécurité des personnes et la protection de
l‘environnement.

Conformité d‘utilisation

Le domaine d‘utilisation de l‘appareil correspond au contrôle et
commande de process industriels dans, entre autres, l‘industrie du
métal, du bois, du plastique, du papier, du verre, du textile...
L‘appareil ne doit être mis en service qu‘après avoir respectés:

- les règles de montage et d‘installations

- les indications et caractéristiques techniques

22

www.baumer.com

PA203

La non observation des paramètres, descriptions et prescriptions
peut conduire au niveau des installations, machines ou process à
piloter à:

- des blessures mortelles

- de graves dommages pour la santé

- des dommages matériels

- des dommages sur l‘appareil

Les surtensions auxquelles l‘appareil est soumis au niveau des
bornes de raccordement doivent être limitées à la catégorie II de sur­tension (Cf. caractéristiques techniques)!

- L‘appareil ne peut pas être utilisé:

- dans les secteurs à risque d‘explosion

- comme appareil médical

- dans les domaines d‘utilisations expressément nommés dans la
norme EN 61010!

Si l‘appareil est utilisé pour la commande ou le contrôle d‘une
machine ou d‘une installation pour laquelle une panne, une erreur de
manipulation de l‘appareil peut produire:

- un risque mortel

- des risques pour la santé

- des risques de dommages matériels ou environnementaux
alors il faut prendre des mesures de sécurité correspondantes!

Des interventions dans l‘appareil peuvent avoir un effet négatif sur la
sécurité de fonctionnement, et par conséquent, être dangereuses.
N‘effectuez aucune réparation sur l‘appareil! Retournez l‘appareil dé­fectueux au constructeur!

Installation / Mise en service

Suite à des modifications ou changement de comportement qui in­fluencent la sécurité, il y a lieu de mettre l‘appareil immédiatement
hors service. Lors des travaux d‘installation de l‘appareil, il faut im­pérativement couper l‘alimentation. Les travaux d‘installation ne doi­vent être réalisés que par du personnel qualifié. L‘appareil ne doit
être mis en service qu‘après montage et installation corrects.

Entretien / Maintenance

Couper impérativement l‘alimentation de l‘ensemble des appareils
de l‘installation. Les travaux d‘entretien et de maintenance ne doi­vent être effectués que par du personnel qualifié. Si la recherche
du dis-fonctionnement reste infructueuse, il ne faut pas remettre
l‘appareil en service. Dans ce cas veuillez contacter le constructeur.

www.baumer.com

23

PA203



2 Description

2.1 Caractéristiques principales

L‘indicateur de process est destiné à traiter et afficher des courants
et tensions dans un environnement industriel.

- Entrée tension AC/DC jusqu’à 600 V

- Entrée courant AC/DC jusqu’à 5 A

- Linéarisation de la plage d’affichage

- Affichage LED, 4 digits et programmable

- Boîtier DIN 48 x 24 mm

2.2 Plage d‘affichage

Evolution croissante La définition de la plage d’affichage permet une mise à l’échelle du

Affichage 2

Affichage 1

Mesure 1 Mesure 2

Evolution négative Pour obtenir la meilleure précision ces 2 points doivent être choisis

Affichage 1

Affichage 2

Mesure 1 Mesure 2

signal d’entrée pour obtenir une lecture dans l’unité désirée. Cela
consiste à définir 2 points de mesure/affichage afin d’établir une
relation proportionnelle entre la valeur du signal d’entrée et la valeur
d’affichage.

aux extrémités de l‘évolution du signal. Les coordonnées de ces 2
points peuvent être directement introduites au clavier (mode SCAL)
ou par apprentissage en faisant correspondre à la valeur mesurée
une valeur à afficher par l’indicateur (mode Teach).

Affichage

Afficheur 4 digits

Emplacement étiquette d‘unités autocollantes

24

www.baumer.com

PA203

3 Raccorder l‘appareil

Dans ce chapitre sont présentés les connecteurs de raccordement
ainsi que des exemples de raccordements.

3.1 Connecteurs de raccordements

(QWUpHFRXUDQWWHQVLRQ









$OLPHQWDWLRQ

Pour se protéger contre le contact direct, l‘extrémité des fils doit
être munie d‘un embout de câblage isolé suivant EN 61010. Ne
rien brancher sur les bornes non utilisées par le constructeur. Il est
recommandé de blinder toutes les lignes de capteurs ou entrées de
commande et de relier le blindage à la terre d‘un coté. Le raccorde­ment du blindage aux deux extrémités est recommandé en milieu
perturbé par des signaux HF ou pour des grandes longueurs de
câbles, à condition qu‘il existe une liaison équipotentielle.

3.2 Entrées et sorties

Signal Résolution Impédance

100 V 0,1 V 3 MΩ
600 V 0,1 V 3 MΩ
1 A 1 mA 14 mΩ
5 A 1 mA 14 mΩ







&RPPXQ

9

$

Fréquence maxi de 1 kHz pour des signaux alternatifs (AC).

3.3 Brancher l‘alimentation

Il existe différentes tensions d‘alimentation.
L‘alimentation de l‘appareil doit être protégée par un fusible externe
dont la valeur est recommandée.

Alimentation Fusible externe

85...265 VAC, (50/60 Hz) et 100...300 VDC

M 100 mA

21...53 VAC, (50/60 Hz) et 10,5...70 VDC M 500 mA

www.baumer.com

25

PA203

Entrée tension

jusqu‘à 600V

3.4 Exemples de raccordements

Afficheur

V

Entrée courant

jusqu‘à 5A

Afficheur

I

4 Consultation - Programmation

Mode consultation

L’afficheur se trouve dans ce mode à la mise sous tension.
C’est dans ce mode que l’on consulte la valeur de la mesure.

Mode programmation

La programmation de l‘indicateur s‘effectue par trois touches situées
sous la face avant.

Clavier
(Vue de dessous)

Fonctions des touches

Touche
Permet l‘accès au mode programmation et le défilement des diffé­rentes lignes à programmer.

Touche
Permet suivant le cas la sélection d‘une option ou d‘un digit à mo­difier dans une ligne de programmation. Le digit sélectionné clignote.

Touche
Permet d‘incrémenter le digit sélectionné.

26

www.baumer.com

PA203

Mode opératoire

1. Appuyer sur la touche , le message [Pro] s‘affiche pour confir­mer l‘entrée en mode programmation. En appuyant à nouveau sur
la touche apparaît la première ligne de programmation InP (Choix
du signal d‘entrée).

2. Programmer les différentes lignes à l‘aide des trois touches ,
et .

3. Par un appui sur la touche après la programmation des diffé­rentes lignes de configuration l‘appareil mémorise les modifica­tions en affichant le message [Stor] pendant la sauvegarde, et
quitte automatiquement le mode programmation.

4. L‘accès à la programmation de l‘appareil peut peut être verrouil­lé dans le mode programmation, mais il sera toujours possible
d‘accéder aux différentes lignes de configuration pour en vérifier
le contenu. Dans ce cas le message [dAtA] sera affiché à la place
du message [Pro] en entrant en mode programmation.

4.1 Configuration de l‘entrée

Sélection du signal d‘entrée

Courant ou tension DC
Courant ou tension AC

Tension jusqu‘à 600 V
Tension jusqu‘à 100 V
Courant jusqu‘à 5 A
Courant jusqu‘à 1 A

4.2 Configuration de l‘affichage

Configuration de l‘affichage

Mode SCAL (Mode clavier)
Mode Teach (mode apprentissage)

Valeur du 1

er

point de mesure

En mode SCAL la valeur est à saisir au clavier, en mode Teach la
valeur du signal appliqué à l’entrée est prise en compte.

Valeur du 1er point d’affichage

Cette valeur, à saisir au clavier, sera affichée pour la valeur du signal
d’entrée définie à l’étape précédente.
Valeur programmable de:
–1999 à 9999 pour signaux DC et de
0 à 9999 pour signaux AC

Point décimal

Positionnement du point décimal (pour dSP1).

www.baumer.com

27

PA203

Valeur du 2

ème

point de mesure

En mode SCAL la valeur est à saisir au clavier, en mode Teach la
valeur du signal appliqué à l’entrée est prise en compte.

Valeur du 2

ème

point d’affichage

Cette valeur, à saisir au clavier, sera affichée pour la valeur du signal
d’entrée définie à l’étape précédente.

4.3 Verrouillage de la programmation

L‘accès à la ligne „verrouillage de la programmation“ se fait à la fin
de la configuration de l‘affichage comme suit:
Après avoir programmé la valeur dSP2, appuyer et maintenir la
touche

pendant 5 s. Puis modifier „LC“ à 0 ou 1 suivant le cas.

Verrouillage désactivé

Verrouillage activé

Lorsque la programmation est verrouillée, il est toujours possible
d‘accéder aux différentes lignes de configuration pour en vérifier le
contenu. Dans ce cas le message [dAtA] sera affiché à la place du
message [Pro] en entrant en mode programmation.

28

www.baumer.com

PA203

5 Caractéristiques techniques

Caractéristiques électriques

Alimentation 21...53 VAC (50/60 Hz) ou

Consommation 1,8 W
Affichage LED, affichage 7 segments (avec 60

Nombre de digits 4 digits
Hauteur des digits 10 mm
Plage d‘affichage -1999...9999 („OuE“ pour dépasse-

Rafraîchissement d‘affichage 250 ms
Convertisseur A/D Principe ∑∆

Entrée analogique Entrée courant ou tension
Paramètres Echelle

programmables Unité
Linéarisation de la plage d‘affichage

Mémoire >10 ans par EEPROM
Conformité Classe de protection II

DIN EN 61010-1 Surtension catégorie II

Emission DIN EN 61000-6-3
Immunité DIN EN 61000-6-2

10,5...70 VDC

85...265 VAC (50/60 Hz) ou

100...300 VDC

étiquettes d‘unités autocollantes)

ment de capacité d‘affichage)

Résolution 16 bits
Cadence 20/s
Précision ±(0,1%+3digits)
Coeff. de température 100ppm/°C

Point décimal

Degré de pollution 2

Caractéristiques mécaniques

Température ambiante -10...+60 °C
Température de stockage -25...+85 °C
Humidité relative 95 % sans condensation
Raccordement Connecteur débrochable à ressort
Section maxi. fils 1 mm² (pour pas 2,54)

2,5 mm² (pour pas 7,62)

Indice de protection IP 65 (en façade)
DIN EN 60529

Utilisation / Clavier 3 Touches situées sous la face avant
Type de boîtier Encastrable
Dimensions L x H x P 48 x 24 x 106 mm
Fixation Encastrable fixation par étrier
Matière Boîtier: Polycarbonate, UL 94V-0
Poids 50 g

www.baumer.com

29

PA203











5.1 Dimensions

PA203 - Sans étrier















PA203 - Montage avec étrier

6 Références de commande

PA203.00 AX01

4 85...265 VAC et 100...300 VDC
5 21...53 VAC et 10,5...70 VDC

Alimentation

30

www.baumer.com
