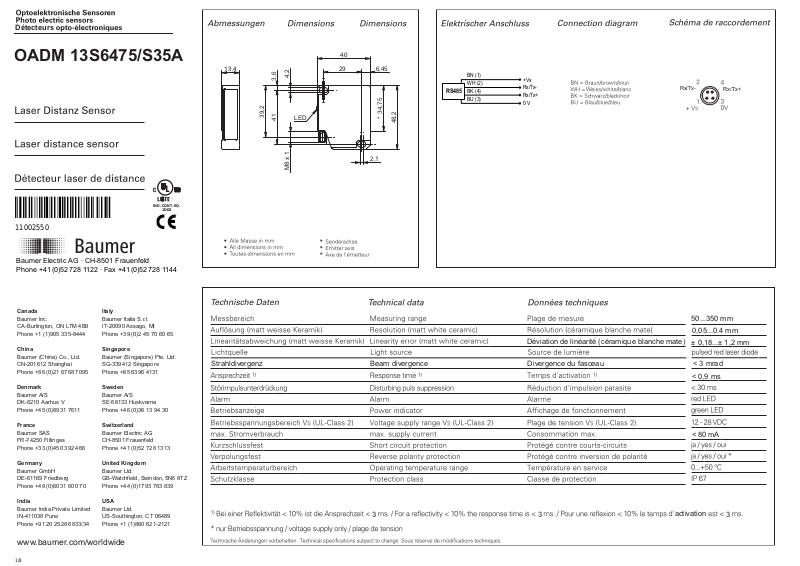

OADM 13S6475/S35A

BN (1)

Rx/Tx+

RS485

WH (2)
BK (4)
BU (3)

+Vs
Rx/Tx-

0 V

Rx/Tx-

Rx/Tx+

< 80 mA

50...350 mm

333

0,05...0.4 mm

± 0,18...± 1,2 mm

< 0,9 ms

Détecteurs

Déviation de linéarité (céramique blanche mate)

activation

Strahldivergenz Beam divergence Divergence du fasceau < 3 mrad

40

3,641

6,4529

2,1

4,2

13,4

LED

34,75*

48,2

M8 x 1

39,2

IND. CONT. EQ.

Í?+Â9RÂÂ*ÂiÎ

11002550

1DD2

1/8

RED LED ON

Runde, glänzende Oberächen
Round glossy surfaces
Surfaces ronds brillantes

Glänzende Oberächen
Glossy surfaces
Surfaces brillantes

Gradins

Stufen
Steps

Einwirkung Fremdlicht
Eect of ambient light
Inuence lumiére ambiante

Surfaces dieremment rééchissantes

Unterschiedlich reektierende Oberächen
Dierent reection of surfaces

Allg. Sicherheitsbestimmungen

General safety instructions

Instructions générales de sécurité

Montage

Mounting

Montage

Hinweis zur Elektromagnetischen Verträglichkeit:
Sensor geerdet montieren und geschirmtes
Anschlusskabel verwenden.

Note to electromagnetic compatibility:
Connect the sensor housing to earth potential.
Use shielded connecting cables.

Note à la compatibilité électromagnétique:
Connecter le boîtier du détecteur au potentiel de terre.
Utiliser des câbles de raccordement blindés.

•Aus Lasersicherheitsgründen muss die Spannungsversorgung dieses Sensors abgeschaltet werden, wenn die ganze Anlage oder Maschine
abgeschaltet wird.

•Laser regulations require the power of the sensor to be switched o when turning o the whole system this sensor is part of.

•Pour des raisons de sécurité, l'alimentation de ce détecteur laser doit être coupée en cas d'arrêt total du système incorporan t ce détecteur.

Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen.

Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet.

Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.

LASER RADIATION

DO NOT STARE INTO BEAM

Wavelength: 620...680nm

Max. av. Output: < 1mW

Pulse Duration: < 2 ms

IEC 60825-1, Ed. 2, 2007

CLASS 2 LASER PRODUCT

Complies with 21 CFR 1040.10 and 1040.11 except for deviations

pursuant to laser notice No. 50, dated June 24, 2007

VORSICHT

CAUTION

ATTENTION

Vorsicht - Wenn andere als die hier ange­gebenen Bedienungs- oder Justiereinrich­tungen benutzt oder andere Verfahrens­weisen ausgeführt werden, kann dies zu
gefährlichen Strahlungseinwirkungen
führen.

Caution- Use of controls or adjust­ments or performance of procedures
other than those specified herein may
result in hazardous radiation exposure.

Avertissement: Attention- si vous utilisez
autres supports de service ou des méthodes
de processus comme mentionné dans ce
mode d'emploi, ça pourra gérer de réagir des
rayons dangereux.

2/8

OADM 13S6475/S35A

Standard 38400 Baud
Start- / Stop-Bits 1
Datenlänge 8
Parity keine

Protokoll RS485 für OADM 13

1 Allgemeines

2 Aufbau der Kommandos

Alle Kommandos bestehen nur aus ASCII Zeichen.

2.1 Adresse

Adresse „0“ ist die Broadcast Adresse, die von jedem Sensor akzeptiert wird. Sie
kann benutzt werden, wenn nur ein Einzelsensor angeschlossen ist oder von
einem Kommando, das keine Antwort erwartet (z.B. Hold). Ansonsten gibt es
Adressen von 1 bis 8.

2.2 Telegram das die Steuerung zum Sensor sendet

Start of Frame (SOF) {
Adresse 1 Zahl 0..8 (8 Sensoren pro Bus + Broadcast Adresse 0)
Kommando 1 Buchstabe (A..Z)
Daten x Buchstaben (hängt vom Kommando ab)
End of Frame (EOF) }

• KEINE CHECKSUMME

2.3 Telegram vom Sensor

Start of Frame (SOF) {
Sensoradresse 1 Zahl 0..8 (8 Sensoren pro Bus + Broadcast Adresse 0)
Kommando 1 Buchstabe (A..Z)
Daten x Buchstaben (hängt vom Kommando ab)
Checksumme 2 Byte s. Anhang
End of Frame (EOF) }

3 Konfiguration des Sensors

Es gibt verschiedene Eigenschaften des Sensors die per Kommando einstellbar
sind. Sie sind als Konfiguration definiert.

Zur Konfiguration zählen:

• Die Skalierung der Ausgangsdaten z.B. in µm, mm, cm, Rohdaten

• Ausgabeformat bei „kontinuierlichem Datenstrom“ auf ASCII oder Binär

• Pause zwischen Messungen in „kontinuierlichem Datenstrom“

• Ausgabezusammensetzung (und/oder: Messwert, Abschwächung)

• Baudrate

• Adresse

Es gibt 3 Arten von Konfigurationen des Sensors:

1. Fabrikkonfiguration: Sie ist im Sensor gespeichert und kann nicht vom Benutzer
geändert werden.

2. Arbeitskonfiguration: Sie ist im Sensor Flash gespeichert und wird beim Ein­schalten automatisch verwendet.

3. Temporäre Konfiguration: Wird per Kommando ein Teil der Konfiguration ge­ändert, dann ist diese Änderung sofort verwendbar, aber noch nicht im Sensor
gespeichert. Nach dem Aus- und Einschalten ist die Temporäre Konfiguration verloren.

Bei der Anwendung dieser beiden Kommandos werden Werte im Flash Speicher
des Sensors abgelegt. Dieser Vorgang kann min. 20'000 mal ausgeführt werden.

• Es gibt ein Kommando, das die temporäre Konfiguration als neue Arbeits­ konfiguration im Sensor speichert.

• Es gibt ein Kommando, das den Fabrikzustand der Konfiguration wieder herstellt
und als Arbeitskonfiguration einsetzt.

Protocole RS485 pour OADM 13

1 Généralités

Standard 38400 Bauds
Start- / Stop-Bits 1
Longueur trame de données 8
Parité sans

2 Structure des ordres de commande

Toutes les instructions sont seulement composées de caractères ASCII

2.1 Adresse

L’adresse „0“ est l’adresse Broadcast qui est acceptée par chaque détecteur. Elle
peut être utilisée quand un seul détecteur est connecté ou pour un ordre de
commande qui n’attend pas de réponse (p.ex. Hold). Autrement, ce sont les
adresses de 1 jusqu’à 8 qu’il faut prendre en considération.

2.2 Télégramme envoyé par le dispositif de commande au détecteur

Start of Frame (SOF) {
Adresse 1 Chiffre 0...8 (8 détecteurs par Bus + adresse Broadcast 0)
Ordre de commande 1 Lettre (A..Z)
Données x Lettres (dépend de l’ordre de commande)
End of Frame (EOF) }

• PAS DE SOMME DE CONTROLE

2.3 Télégramme en provenance du détecteur

Start of Frame (SOF) {
Adresse du détecteur 1 Chiffre 0...8 (Adresse Broadcast 0)
Ordre de commande 1 Lettre (A..Z)
Données x Lettres (dépend de l’ordre de commande)
Somme de contrôle 2 octets voir paragraphe: Somme de contrôle
End of Frame (EOF) }

3 Configuration du détecteur

Il existe plusieurs propriétés du détecteur qui peuvent être activées par un ordre de
commande. Elles sont reprises sous le terme configuration.

Font partie de la configuration :

• La mise à l’échelle de l’édition des données, par ex.,en µm, mm, cm,données brutes

• Format d’édition pour „Flux de données“ en ASCII ou Binaire

• Pause entre les mesures en „Flux de données“

• Structure d’édition (et/ou: Valeur de mesure, Affaiblissement)

• Débit en Bauds

• Adresses

Il existe 3 sortes de configuration différentes du détecteur:

1. Configuration d’usine: elle est mémorisée dans le détecteur et ne peut
être modifiée par l’utilisateur.

2. Configuration de travail: elle est mémorisée dans la mémoire Flash du
détecteur et est utilisée automatiquement lors de l’enclenchement.

3. Configuration temporaire: si par un ordre de commande une partie de la con­figuration est modifiée, cette modification est immédiatement utilisable sans pour cela
être mémorisée dans le détecteur. Après le déclenchement suivi d’un enclenchement,
la configuration temporaire est définitivement perdue.

En appliquant ces deux commandes, les valeurs seront stockées dans la mémoire
flash du détecteur. Cette procédure peut être effectué au moins 20'000 fois.

• Il existe un ordre de commande qui permet la mémorisation de la
configuration temporaire comme nouvelle configuration de travail dans
le détecteur.

• Il existe un ordre de commande qui permet de reconstituer l’état de la
configuration d’usine et de l’utiliser ensuite comme configuration de travail.

Standard 38400 Baud
Start- / Stop-Bits 1
Length of data string 8
Parity none

Protokol RS485 for OADM 13

1 General

2 Architecture of commands

All commands consist of ASCII characters only.

2.1 Address

Address „0“ is the broadcast address which is accepted by every sensor. It may be

used provided there is only one sensor connected or for commands not requiring

an answer (e.g. Hold). Apart from that available addresses are from 1 to 8.

2.2 Telegram sent to the sensor by the control

Start of Frame (SOF) {

Address 1 number 0..8 (8 sensors per Bus + broadcast address 0)

Command 1 letter (A..Z)

Data x letters (depending on the command)

End of Frame (EOF) }

• NO CHECKSUM

2.3 Telegram sent by the Sensor

Start of Frame (SOF) {

Sensor address 1 number 0..8 (8 sensors per Bus + broadcast address 0)

Command 1 letter (A..Z)

Data x letters (depending on the command)

Checksum 2 Byte see appendix

End of Frame (EOF) }

3 Configuration of sensor

Several sensor characteristics can be set by command. A set of characteristics

is defined as a “configuration”.

Following characteristics can be configured:

• The scaling of the data output for instance in µm, mm, cm, raw data

• Data format of „data-stream, ASCII or binary

• Pause between measurements in „data-stream“

• Structure of data provided (and/or: measured value, attenuation)

• Baud-rate

• Address

There are 3 different kinds of sensor configurations:

1. Factory configuration: such has been stored in the sensor and cannot be changed

by the user.

2. Working configuration: such has been stored in the sensor’s flash memory and is

automatically used when power is applied.

3. Temporary configuration: is part of a configuration changed by command. The

modification is of immediate effect. But it is not saved in the sensor’s flash memory.

Temporary configurations are lost in a power-down situation.

In applying these two commands, values will be stored in flash memory of the

sensor. This procedure can be performed min. 20'000 times

• There is a command for saving a temporary configuration as the new

working configuration.

• There is a command replacing the working configuration by the factory

configuration (default to factory configuration).
