Baumer OADM 13I7760-S35A User Manual [en, de, fr]
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

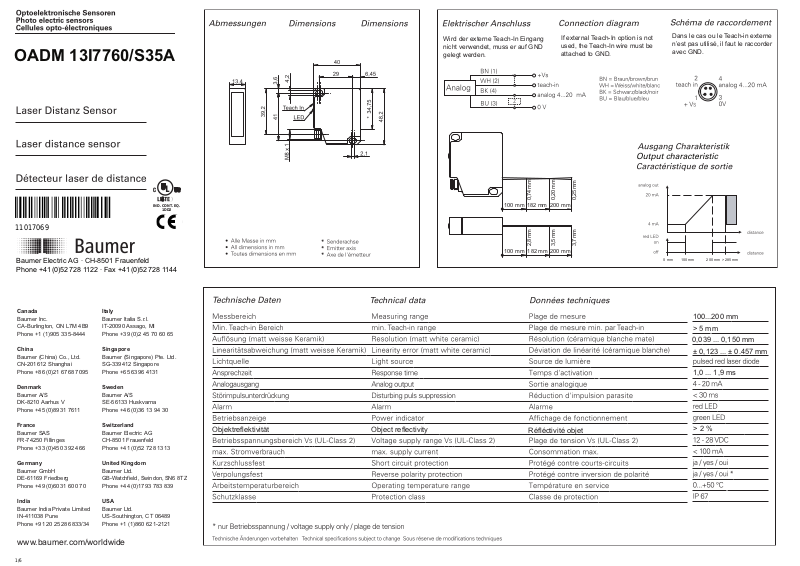

OADM 13I7760/S35A
100...200 mm
Objektreflektivität Object reflectivity
Réfléctivité objet
> 2 %
> 5 mm
0,039 ... 0,150 mm
± 0,123 ... ± 0.457 mm
1,0 ... 1,9 ms
0 mm
100 mm
200 mm > 285 mm
100 mm 182 mm 200 mm
100 mm 182 mm 200 mm
0,74 mm2,8 mm
3,5 mm
3,7 mm
0,20 mm
0,25 mm

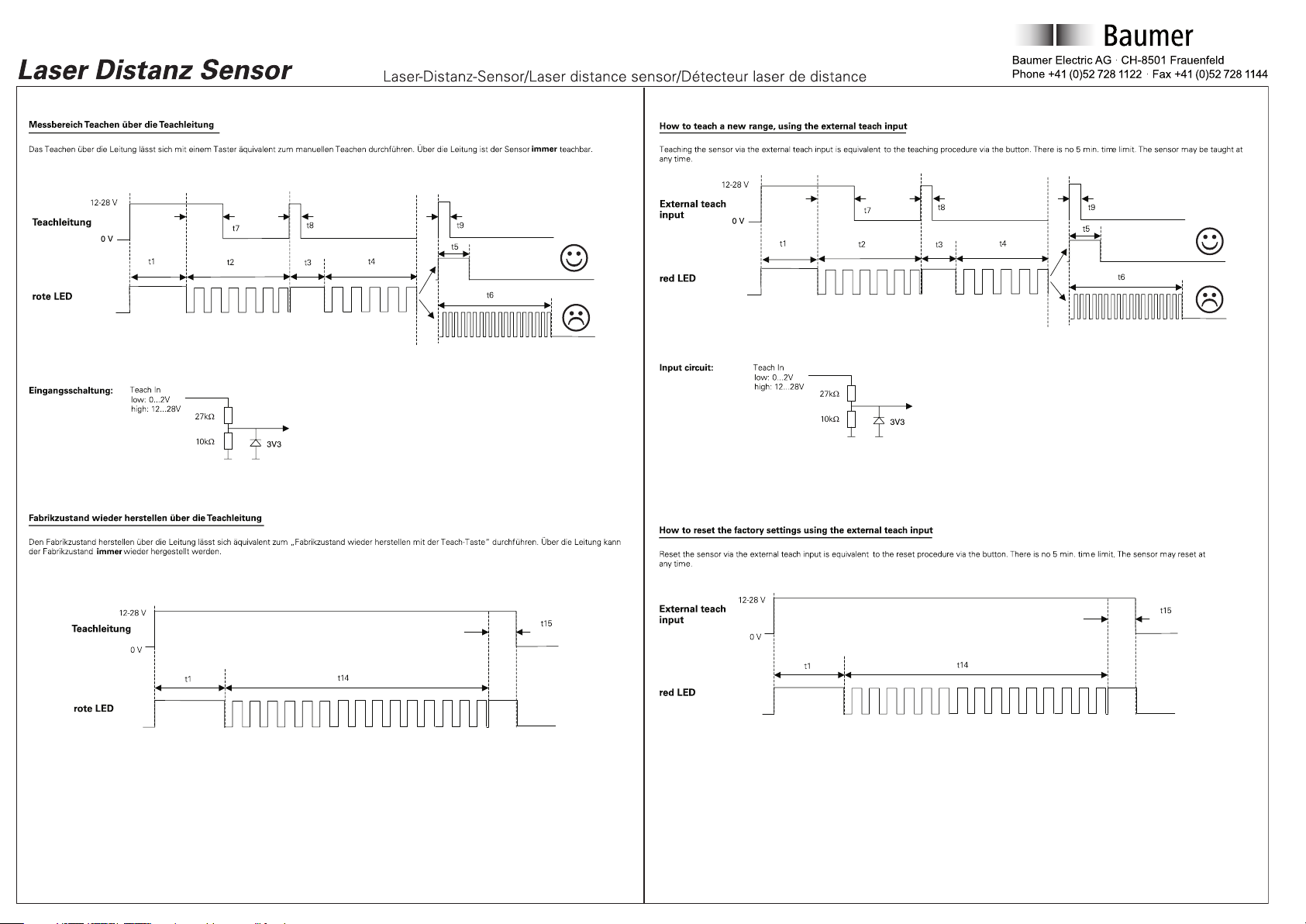

Wird der externe Teach-In Eingang
nicht verwendet, muss er auf GND
gelegt werden.
If external Teach-In option is not
used, the Teach-In wire must be
attached to GND.
Dans le cas ou le Teach-in externe
n’est pas utilisé, il faut le raccorder
avec GND.
IND. CONT. EQ.
Í?+!feÂÂ*ÂJÎ
11017069
1DD2
1/6
Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen.
Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet.
Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.
VORSICHT
CAUTION
ATTENTION
CLASS 1 LASER
PRODUCT
Complies with 21 CFR 1040.10
and 1040.11 except for deviations
pursuant to laser notice No. 50,
dated June 24, 2007
Geschirmtes Anschlusskabel empfohlen. Kabelschirm
beidseitig, grossflächig erden und Potentialausgleich sicherstellen.
A shielded cable is recommended. Cable shielding on both ends,
grounding over a large area and ensure potential equalization.
Un câble blindé est recommandé. Blindage du câble aux deux extrémités, la
terre sur une grande surface et à assurer l'égalité potentiel.
2/6
