10.12 • 171.51.161/4 • 81005184
Irrtum sowie Änderungen in
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Inhalt
1 Allgemeines / Sicherheitshinweise
2 Systembeschreibung
2.1 Beschreibung
2.2 Blockdiagramm
3 Gerät anschliessen
3.1 Betriebsspannung anschliessen
3.2 Elektronische Ausgänge belegen
3.3 Signalausgänge belegen
3.4 Signaleingänge belegen
3.5 Sensorversorgung anschliessen
3.6 Schnittstellen anschliessen
3.7 Testroutine durchführen
4 Bedienerebene
5 Programmierebene
5.1 Betriebsarten
5.2 Programmierzeilen
5.3 Zählweisen (Input modes)
5.4 Ausgangsverhalten (Output modes)
6 Technische Daten
6.1 Abmessungen
6.2 Werkseinstellungen
6.3 Fehlermeldungen
7 Bestellbezeichnung
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 • DE-78056 Villingen-Schwenningen
Phone +49 7720 942-0 • Fax +49 7720 942-900
www.baumer.com • info.de@baumerivo.com

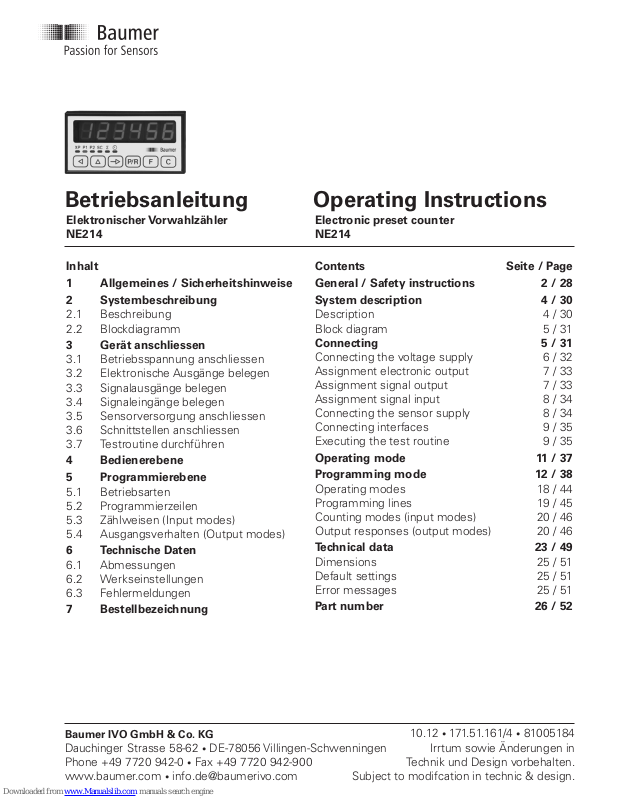

Betriebsanleitung
Elektronischer Vorwahlzähler
NE214
Contents Seite / Page
General / Safety instructions 2 / 28
System description 4 / 30
Description 4 / 30
Block diagram 5 / 31
Connecting 5 / 31
Connecting the voltage supply 6 / 32
Assignment electronic output 7 / 33
Assignment signal output 7 / 33
Assignment signal input 8 / 34
Connecting the sensor supply 8 / 34
Connecting interfaces 9 / 35
Executing the test routine 9 / 35
Operating mode 11 / 37
Programming mode 12 / 38
Operating modes 18 / 44
Programming lines 19 / 45
Counting modes (input modes) 20 / 46
Output responses (output modes) 20 / 46
Technical data 23 / 49
Dimensions 25 / 51
Default settings 25 / 51
Error messages 25 / 51
Part number 26 / 52
Operating Instructions
Electronic preset counter
NE214
NE214
2 www.baumer.com
Allgemeines
Nachfolgend finden Sie die Erklärungen der verwendeten Symbole
dieser Betriebsanleitung.
Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten.
● Dieses Zeichen steht für ergänzende technische Informationen.
Dieses Symbol steht vor jenen Textstellen, die besonders zu
beachten sind, damit der ordnungsgemässe Einsatz des Gerätes
gewährleistet ist.
Dieses Symbol steht vor jenen Textstellen, die zusätzliche wichtige
Informationen liefern.
Kursivschrift Zum schnellen Auffinden von Informationen sind wichtige Begriffe in
der linken Textspalte kursiv wiedergegeben.
1 Sicherheitshinweise
Allgemeine Hinweise
Das Gerät ist nach den anerkannten Regeln der Technik entwickelt
und gebaut worden. Das Gerät hat das Herstellerwerk betriebsbereit
und in sicherheitstechnisch einwandfreiem Zustand verlassen!
Um diesen Geräte-Status zu erhalten, ist es erforderlich, dass Sie
das Gerät
- bestimmungsgemäss,
- sicherheits- und gefahrenbewusst,
- unter Beachtung dieser Betriebsanleitung und insbesondere dieser
Sicherheitshinweise installieren/betreiben!
Stellen Sie sicher, dass das Personal die Betriebsanleitung, und hier
be sonders das Kapitel „Sicherheitshinweise“, gelesen und verstanden hat. Ergänzend zur Betriebsanleitung sind allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung
und zum Umweltschutz zu beachten und sicherzustellen.
Diese Anleitung ist eine Ergänzung zu bereits vorhandenen Dokumentationen (Datenblatt, Montageanleitung, Katalog).
Bestimmungsgemässe Verwendung
Das Einsatzgebiet des Gerätes umfasst das Steuern und Überwachen von industriellen Prozessen in der Metall-, Holz-, Kunststoff-,
Papier-, Glas-, Textilindustrie u. ä.
Das Gerät darf nur
- in ordnungsgemäss eingebautem Zustand und den
- entsprechenden Angaben der Technischen Daten betrieben werden
NE214
www.baumer.com
3
Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter
ist nicht bestimmungsgemäss und kann in Verbindung mit den zu
steuernden/überwachenden Anlagen/Maschinen/Prozessen zu
- tödlichen Verletzungen,
- schweren Gesundheitsschäden,
- Sachschäden oder
- Schäden an den Geräten führen!
Die Überspannungen, denen das Gerät an den Anschlussklemmen
ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II
(siehe Technische Daten) begrenzt sein!
Das Gerät darf nicht
- in explosionsgefährdeten Bereichen,
- als Medizingeräte,
- in Einsatzbereichen, die nach EN 61010 ausdrücklich genannt sind,
betrieben werden!
Wird das Gerät zur Steuerung/Überwachung von Maschinen oder
Prozessen benutzt, bei denen infolge Ausfall/Fehlfunktion oder Fehlbedienung des Gerätes
- eine lebensbedrohende Gefahr,
- gesundheitliche Risiken oder
- die Gefahr von Sach- oder Umweltschäden entstehen könnte(n),
dann müssen entsprechende Sicherheitsvorkehrungen getroffen
werden!
Öffnen Sie nicht das Gehäuse des Gerätes und nehmen Sie keine
Veränderungen daran vor!
Manipulationen am Gerät können dessen Funktionssicherheit negativ
beeinflussen und somit Gefahren hervorrufen!
Führen Sie keine Reparaturen am Gerät durch! Schicken Sie defekte
Geräte an den Hersteller zurück!
Installation/Inbetriebnahme
Bei Veränderungen (einschliesslich des Betriebsverhaltens), die die
Sicherheit beeinträchtigen, ist das Gerät sofort ausser Betrieb zu setzen. Bei Installationsarbeiten an den Geräten ist die Stromversorgung unbedingt abzuschalten. Installationsarbeiten dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
Nach korrekter Montage und Installation ist das Gerät betriebsbereit.
Wartung/Instandsetzung
Stromversorgung aller beteiligten Geräte unbedingt abschalten.
Wartungs- und Instandsetzungsarbeiten dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt werden.
Bei erfolgloser Störungssuche darf das Gerät nicht weiter eingesetzt
werden. Setzen Sie sich bitte mit dem Hersteller in Verbindung.
NE214
4 www.baumer.com
2 Systembeschreibung
2.1 Beschreibung
- 6-stelliger Vorwahlzähler mit 2 Vorwahlwerten, Setzwert und
Skalierungsfaktor
Das Gerät kann programmiert werden als:
- Gesamtsummenzähler oder Nebenzähler
- Betriebsstundenzähler
LED-Symbolanzeige
XP - Aktueller Zählerstand
P1 - Vorwahlwert 1
P2 - Vorwahlwert 2
SC - Setzwert
∑ - Gesammtsummenzähler
- Betriebsstundenzähler
Bedienfeld
Einstelltaste der Dekadenwahl
Einstelltaste der Dekadenwerte
Umschalttaste Funktionsanzeige
Umschalttaste Programmier-/Bedienerebene
Funktionstaste
Rückstelltaste
NE214
www.baumer.com
5
2.2 Blockdiagramm
Signaleingang
A
B
Reset
Stopp/Hold
A 90° B
Summenzähler
Betriebsstundenzähler
Analogausgang
Hauptzähler mit
2 Vorwahlen
Setzwert
Skalierungsfaktor
P2
Ausgang
P1
P2
Analogausgang
0(2) - 10 V
0(4) - 20 mA
2
3
4
5
6
7
8
9
10
11
12
13
20
21
22
23
24
25
30
27
28
29
Sensorversorgung
+
-
P1
T,R-
T,R+
Schnittstelle
RS232 oder
RS422
Schnittstelle
RS485
14
15
16
17
18
19
TxD+
TxD-
RxD+
RxD-
TxD
RxD
GND
Betriebsspannung
+
-
RS232
RS422
3 Gerät anschliessen
In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie
ein Anschlussbeispiel vorgestellt.
In den Kapiteln 3.1 bis 3.5 finden Sie konkrete Hinweise und technische Daten für die einzelnen Anschlüsse. Die beiden Ein- und Ausgänge liegen auf zwei steckbaren Schraubklemmen. Die beiden
15-poligen Schraubklemmen sind pol-verlustfrei codiert.
Anschlussbelegung
Ausgang
P1P2
P2 P1
Ausgang
Stopp
Rückstellung
Spur B
Spur A
Zählung
+24V
0V
Sensorversorgung
Br
RU
RI
Betriebsspannung
2367891415
16171819
10111213
202122232425
45
27282930 26
(+)
(-)
1
RS485
RxD-
RxD+
TxD-
TxD+
max. 250 V
Klemme - Klemme /
- Klemme
GND
RxD
TxD
RS422
RS232
T,R+
T,R-
NE214
6 www.baumer.com
Anschlussbelegung
Anschluss Funktion
1
2
3
4
5
6
7
8
9
10
11
12
13
unbelegt
Betriebsspannung (-)
Betriebsspannung (+)
Sensorversorgung 0 V
Sensorversorgung +24 V
Signaleingang Spur A
Signaleingang Spur B
Reset
Signal Stopp
Vorwahl 1 (Kollektor)
Vorwahl 1 (Emitter)
Vorwahl 2 (Kollektor)
Vorwahl 2 (Emitter)
14
15
16-19
20-22
23-25
27
28
29
30
Reserviert für Option RS485 T,RReserviert für Option RS485 T,R+
Reserviert für Option RS232 oder RS422
Reserviert für Option Relaisausgang Grenzwert 1
Reserviert für Option Relaisausgang Grenzwert 2
Reserviert für Option Analogausgang
Reserviert für Option Analogausgang
(Brücke bei U)
Reserviert für Option Analogausgang (I)
Reserviert für Option Analogausgang (U)
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen PotentialAusgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
3.1 Betriebsspannung anschliessen
Wechselspannungs-
anschluss
Durch den seitlich zugänglichen Spannungswahlschalter sind zwei
Wechselspannungen (siehe Tabelle) schaltbar. Die jeweils höhere
Wechselspannung (48 VAC oder 230 VAC) ist vom Werk eingestellt.
115 VAC
(24 VAC)
230 VAC
(48 VAC)
➜ Benötigte Wechselspannung am Spannungswahlschalter
einstellen.
➜ Wechselspannung an den Anschlüssen 2 und 3 gemäss An-
schlussplan anschliessen.
NE214
www.baumer.com
7
Betriebsspannung externe Absicherung
24 VAC ±10 % 50/60 Hz T 400 mA
48 VAC ±10 % 50/60 Hz T 400 mA
115 VAC ±10 % 50/60 Hz T 100 mA
230 VAC +6/ -10 % 50/60 Hz T 100 mA
Gleichspannungs-
anschluss
Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung nicht zur Parallelversorgung von Antrieben, Schützen, Magnetventilen usw. verwenden. Die Versorgungsleitungen sind getrennt
von Laststromleitungen zu verlegen.
➜ Gleichspannung gemäss Anschlussplan anschliessen.
Betriebsspannung externe Absicherung
24 VDC ±10 %, max. 5 % RW T 400 mA
Brandschutz: Gerät netzseitig über die am Anschlussschaltbild
empfohlene externe Sicherung betreiben. Nach EN 61010 darf im
Störungsfall 8 A/150 VA (W) niemals überschritten werden.
3.2 Elektronische Ausgänge belegen
13 12
Vorwahl 2
11 10
Vorwahl 1
Die elektronischen Ausgänge (Anschlüsse 10, 11 und 12, 13) sind
Optokoppler-Ausgänge. Kollektor- und Emitteranschluss sind jeweils
getrennt belegt. Die Zuordnung der Vorwahl erfolgt in der Programmierzeile 33.
Max. Schaltspannung Max. Schaltstrom Max. Restspannung
+40 V 15 mA <1 V
Die elektronischen Ausgänge sind nicht kurzschlussfest.
➜ Anschlüsse 10, 11 und 12, 13 entsprechend belegen.
3.3 Signalausgänge belegen (Relaiskontakte)
20 21 22
Vorwahl 1
23 24 25
Vorwahl 2
Die Anschlüsse 20, 21 und 22 sowie 23, 24 und 25 sind potentialfreie Umschaltkontakte. Die Signalausgänge können nach nebenstehendem Anschlussschema belegt werden.
Die Zuordnung der Relais als Schliesser oder Öffner erfolgt in der
Programmierzeile 33.
Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom
150 VA/30 W 250 V 1 A
NE214
8 www.baumer.com
Der Anwender muss dafür sorgen, dass bei einem Störfall eine
Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlöschung intern mit 2 Zink-Oxyd-Varistoren (275 V). Die Ausgangsrelais
des Gerätes (1 Relais oder mehrere) dürfen in der Summe max.
5 x pro Minute schalten. Zulässige Knackstörungen nach Funkentstörnorm EN 61000-6-4 für den Industriebereich. Bei höherer
Schalthäufigkeit muss der Betreiber, eigenverantwortlich unter
Berücksichtigung der zu schaltenden Last, für die Funkentstörung vor
Ort sorgen.
➜ Anschlüsse 20, 21, 22 sowie 23, 24, 25 entsprechend belegen.
3.4 Signaleingänge belegen
Die Anschlüsse 6 bis 9 sind AC-Signaleingänge. Die Anschlüsse 6
Spur A) und 7 (Spur B) sind Zähleingänge für den Zähler. Die Signalart und Signallogik werden in den Zeilen 25 und 28 programmiert.
Der Anschluss 8 (Reset) dient als Rückstelleingang. Durch Anlegen
eines externen Signals (Signalbreite > 30 ms) wird der Zähler zurückgesetzt. Der Anschluss 9 (Stopp) dient als Stopp- / Hold- / Printeingang (Zeile 31).
Eingangswiderstand ca. 3 kΩ
Max. Eingangspegel ±40 VAC
Max. Frequenz F1 10 kHz
Min. Bedämpfung 3 kHz
➜ Anschlüsse 6 bis 9 entsprechend belegen.
Geeignete Impulsgeber siehe Drehgeber-Katalog.
3.5 Sensorversorgung anschliessen
Sensorversorgung an die Anschlüsse 4 und 5 anschliessen.
Sensorversorgung jedoch nicht zur Versorgung ungelöschter Induktivitäten oder kapazitiver Lasten benutzen.
Die Sensorversorgung ist kurzschlussfest.
Anschluss Spannung Max. Restwelligkeit Max. zuläss. Strom
4 0 V – –
5 +24 VDC
+10%/-50%
belastungsabhängig 100 mA
NE214
www.baumer.com
9
3.6 Schnittstellen anschliessen (Option)
Folgende Funktionen kann die serielle Schnittstelle ausführen:
- Daten abrufen
- Parameter programmieren
Schnittstellenparameter sind:
- die übertragungsgeschwindigkeit (Baudrate),
- das Paritybit,
- die Anzahl der Stoppbits,
- Adresse, mit der der Zähler von einem Master angesprochen wird.
Diese Schnittstellenparameter können in der Programmierebene
(Zeilen 51, 52, 53 und 54) eingestellt werden.
Folgende Norm-Schnittstellen sind anschliessbar:
- RS232, RS422, RS485
Eigenschaften der Schnittstellen
RS232 Vollduplex-Übertragung mit den Eigenschaften:
- asymmetrisch
- 3 Leitungen
- Punkt-zu-Punkt-Verbindung – 1 Sender und 1 Empfänger
RS422 Vollduplex-Übertragung mit den Eigenschaften:
- symmetrisch
- 4 Leitungen
- Mehrpunkt-Verbindung – 1 Sender und 32 Empfänger
- Datenübertragungslänge: max. 1500 m
RS485 Halbduplex-Übertragung mit den Eingenschaften:
- symmetrisch
- 4 Leitungen
- Mehrpunkt-Verbindung – Sender und Empfänger (max. 32 Geräte)
- Datenübertragungslänge: max. 1500 m
➜ Anschlüsse 14 und 15 und gegebenenfalls 16, 17, 18 und 19 mit-
entsprechender Schnittstelle belegen.
3.7 Testroutine durchführen
Hier finden Sie eine Beschreibung der Testroutine.
Test-Start Tasten
und gleichzeitig drücken.
Gerät einschalten (obige Tasten solange gedrückt halten).
● Alle Anzeigensegmente werden automatisch nacheinander ange-
zeigt und damit auf ihre Funktionstüchtigkeit geprüft.
Test Erweiterung Mit der Taste
nacheinander die Tastatur, die Eingänge, Ausgänge
und Schnittstellen prüfen.
Beim Test der Ausgänge darf keine Maschinenfunktion angeschlossen sein.
NE214
10 www.baumer.com
Test der Tastatur
Test der Eingänge
Die Eingänge können gleichzeitig oder einzeln angesteuert werden.
Im Ruhezustand ist die Anzeige aktiv.
Test der Ausgänge
Tasten und drücken.
Ausgänge sind aktiviert. Die Ausgänge werden mit der Taste
zurückgestellt.
Test des Analogausgangs
(nur bei der Option mit Analogausgang)
Anzeigenbeispiele:
Anzeige Programmnummer/-version
Anzeige: Programmdatum.
Test verschiedener Eingangspegel (Schaltschwellen), Signalformen
und des Phasendiskriminators (Test von Nummer 1 bis 8).
Test-Ende Die Testroutine kann nur durch Ausschalten des Geräts beendet
werden. Nach erneutem Einschalten der Netzversorgung befindet
sich der Zähler in der Bedienerebene.
Test Programmversion
Taste drücken, Gerät einschalten (Taste gedrückt halten).
Anzeige Programmnummer/-version
Anzeige: Programmdatum.
NE214
www.baumer.com
11
4 Bedienerebene
In diesem Kapitel lesen Sie die Bedienung und Anwendung des
Zählers.
● Das Gerät befindet sich nach dem Einschalten der Betriebsspan-
nung automatisch in der Bedienerebene.
In der Bedienerebene kann/können
- der aktuelle Zählerstand abgelesen und gelöscht werden
- die eingestellten
Vorwahlwerte abgelesen und ggf. verändert werden
- die Gesamtsummenzahl abgelesen und gelöscht werden
- der eingestellte Setzwert abgelesen und ggf. verändert werden
- der Betriebsstundenzähler abgelesen und gelöscht werden.
In der Programmierebene können alle Parameter gesperrt werden.
Rückstellen
Aktueller Hauptzähler „XP“
➜ Zählerstand „XP“ ablesen.
➜ Taste drücken.
Ändern
Vorwahlwert P1
➜ Taste drücken.
In der Anzeige ist der Vorwahlwert P1 ablesbar.
➜ Vorwahl P1 über Tasten und eingeben.
Vorzeichen nach Freigabe in Zeile 38 möglich.
➜ Taste drücken.
● Änderung ist beendet.
Ändern
Vorwahlwert P2
➜ Taste drücken.
In der Anzeige ist der Vorwahlwert P2 ablesbar.
➜ Vorwahl P2 über Tasten und eingeben.
Vorzeichen nach Freigabe in Zeile 38 möglich.
➜ Taste drücken.
● Änderung ist beendet.
Ändern
Setzwert „SC“
➜ Taste drücken.
In der Anzeige ist der aktuelle Setzwert SC ablesbar.
➜ Setzwert SC über Tasten und eingeben.
Vorzeichen nach Freigabe in Zeile 38 möglich.
➜ Taste drücken.
● Änderung ist beendet.
Rückstellen
Summenzähler „∑“
➜ Taste drücken.
In der Anzeige ist der aktuelle Summenwert ablesbar.
● Taste drücken.
Rückstellen
Betriebsstundenzähler „ “
➜ Taste drücken.
In der Anzeige sind die Betriebsstunden ablesbar.
➜ Taste drücken.
Nach 15 Sekunden ohne Tastenbetätigung wird der vorherige Wert
automatisch wieder angezeigt
NE214
12 www.baumer.com
5 Programmierebene
In der Programmierebene werden Betriebsparameter eingestellt. Die
Programmierebene ist in 3 Programmierfelder gegliedert.
1. Programmierfeld
Im ersten Programmierfeld können alle Betriebsparameter angewählt und geändert werden. Hier werden auch die Betriebsparameter angezeigt, die in der Bedienerebene gesperrt sind. Das erste Programmierfeld besteht aus 6 Zeilen.
2. Programmierfeld
Im ersten Programmierfeld können die einzelnen Betriebsparameter
für den Zugriff in der Bedienerebene gesperrt und freigegeben werden (Status). Im ersten Programmierfeld ist ein Zugriff auf diese gesperrten Betriebsparameter möglich.
3. Programmierfeld
Im dritten Programmierfeld können alle maschinenbedingten Funktionen und Werte sowie der Analogausgang programmiert werden.
Tastenfunktion
Für die einzelnen Programmierfelder ist die Tastenbedienung einheitlich. Die Tastenbedienung kann in Bediener- und Programmierebene unterschiedlich sein. Daher sind alle Funktionen vollständig beschrieben.
Funktion in der Bediener-
und Programmierebene
Taste
Auf den nächsten Betriebsparameter in der Bediener- und Programmierebene umschalten, für Schnelldurchlauf Taste gedrückt halten.
Funktion in der Bediener-
und Programmierebene
Taste
Programmierebene/Bedienerebene umschalten.
Funktion in der Bediener-
und Programmierebene
Taste
Erste oder nächste gewünschte Dekade anwählen. Die jeweils angewählte Dekadenstelle blinkt.
Funktion in der
Bedienerebene
Taste
Anzeige wird gelöscht.
Funktion in der
Programmierebene
Anzeige wird gelöscht. Rückstellung auf die Zahl Null. Rückstellung
der möglichen programmierten Betriebsparameter.
Funktion in der
Bedienerebene
Taste
Umschaltung von beliebiger Anzeige zu einem Parameter entsprechend der Auswahl in Zeile 39.
Funktion in der
Programmierebene
In Verbindung mit der Taste
umschalten in die Programmierebene.
Funktion in der
Bedienerebene
Taste
Beim Drücken der Taste schaltet die betreffende Dekadenstelle um
einen Wert weiter.
Funktion in der Bediener-
und Programmierebene
Beim Drücken der Taste schaltet die betreffende Dekadenstelle um
einen Wert weiter bis zum maximalen Einstellwert.
NE214
www.baumer.com
13
Das Einrichten der Programmierung und die 3 Programmierfelder
werden nun in der Reihenfolge ihrer Anwendung beschrieben.
Programmierung einschalten
➜ Taste
drücken.
● Von der Bediener- wird in die Programmierebene umgeschaltet.
➜ Taste
drücken. „CodE“ wird angezeigt.
Der Code besteht für die Programmierfelder 1-3.
Code eingeben
Mit den Tasten und eingeben. Taste zur Quittierung drücken.
Bei Auslieferung ist kein Code eingegeben.
Falscher Code Wird ein falscher Code eingegeben erscheint (solange die Taste
gedrückt wird) „Error“ in der Anzeige.
Nach 15 s wird automatisch in die Bedienerebene zurückgeschaltet.
➜ Taste
drücken, dann Taste drücken und den korrekten
Code eingeben.
Korrekter Code unbekannt Ist der korrekte Code nicht bekannt, das Gerät bitte an das Werk
zurückschicken.
Korrekter Code ➜ Bei korrektem Code Taste
drücken.
● Nun werden die Bedienfelder nacheinander aufgerufen.
Programmierfeld 1
Informationen über die Anzeige und über die Änderung der einzelnen
Werte finden Sie auch im Kapitel 4.
➜ Wiederholt Taste
drücken.
● Die Betriebsparameter werden nacheinander angewählt.
Die jeweilige LED blinkt.
Betriebsparameter ändern ➜ Geänderten Wert über die Tasten
und eingeben.
Zeile 1 XP - Aktueller Zählerstand
Zeile 2
P1 - Vorwahlwert 1
Zeile 3
P2 - Vorwahlwert 2
Zeile 4
SC - Setzwert
Zeile 5
∑ - Summenzähler
Zeile 6
- Betriebsstundenzähler
Strichlinie signalisiert das Ende des ersten Programmierfeldes.
NE214
14 www.baumer.com

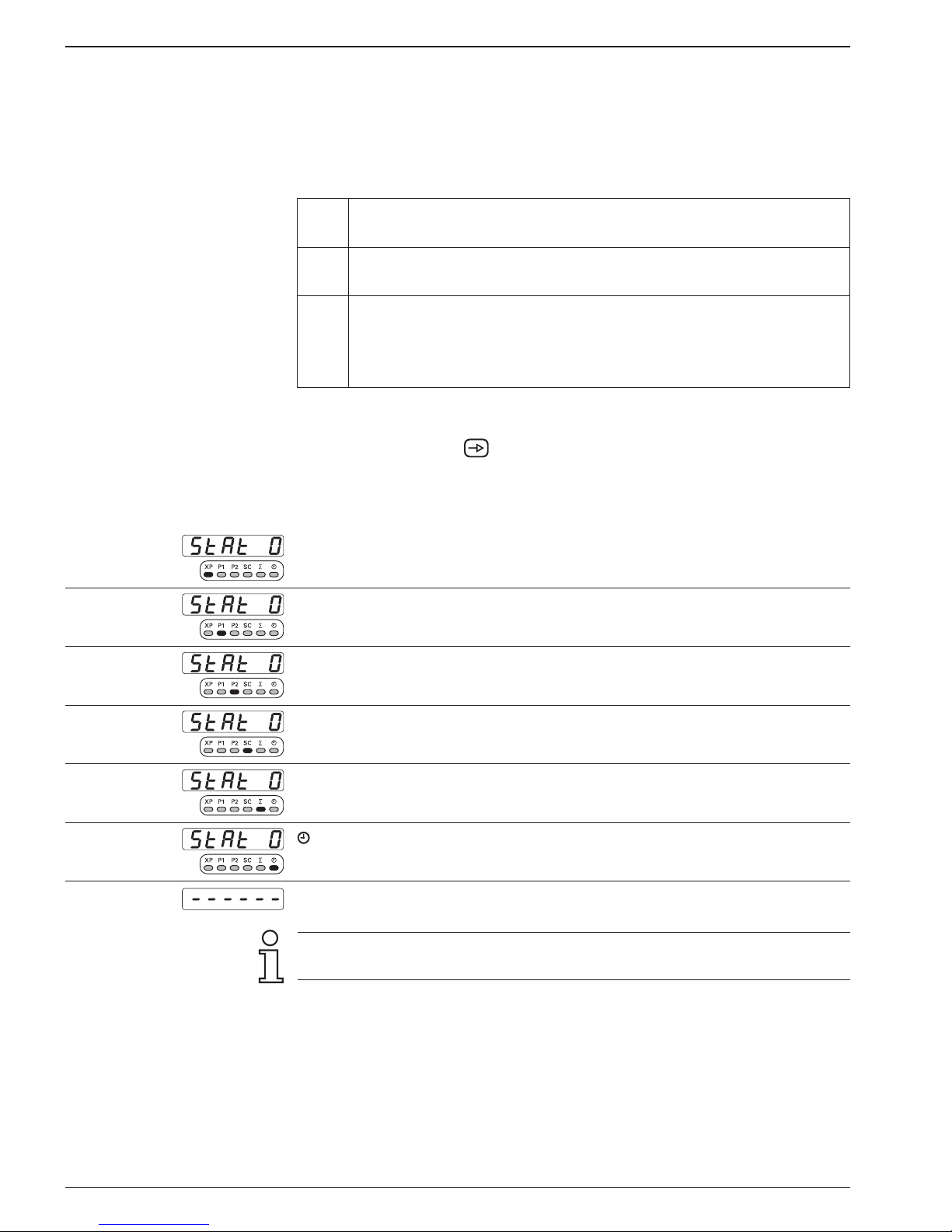

Programmierfeld 2
Im zweiten Programmierfeld erscheint in der Anzeige das Zeichen
„Stat“ für die Status-Anwahl.
● „Stat“ erscheint in der Anzeige. Die entsprechende LED des Be-
triebsparameters blinkt.
Bedeutung der Statuszahlen
0 Betriebsparameter kann in der Bedienerebene angewählt,
abgelesen und gelöscht werden. (freier Zugriff)
1 Betriebsparameter kann in der Bedienerebene angewählt und
abgelesen werden. (nur Anzeige)
2 Betriebsparameter wird für die Bedienerebene völlig ge-
sperrt. Bei der Anwahl dieses Betriebsparameters wird dieser
in der Bedienerebene nicht angezeigt, sondern übersprungen.
Die entsprechende Funktion bleibt erhalten. (gesperrt)
Status ändern Entsprechende Status-Zahl eingeben.
➜ Wiederholt Taste
drücken.
● Der Status jedes einzelnen Betriebsparameters wird in Folge
angewählt.
Zeile 11 XP - Aktueller Zählerstand
Zeile 12
P1 - Vorwahlwert 1
Zeile 13
P2 - Vorwahlwert 2
Zeile 14
SC - Setzwert
Zeile 15
∑ - Summenzähler
Zeile 16
- Betriebsstundenzähler
Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Bei Werksauslieferung ist der Status für alle Betriebsparameter auf
Null eingestellt.
NE214
www.baumer.com
15
Programmierfeld 3
Das Programmierfeld 3 beginnt mit der Programmierzeile 22. In diesen Programmierfeldern werden die Programmierzeilen nacheinander angezeigt.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
● Die Programmierzeilen werden nacheinander angewählt.
Die Eingabe wird abgespeichert, wenn die nächste Programmierzeile abgerufen wird.
Zeile 22 Betriebsarten Hauptzähler
0 * Stufenvorwahl
1 Hauptvorwahlen
2 Parallelvergleich
3 P1 - Schleppvorwahl
Zeile 23
Skalierungsfaktor Hauptzähler
Skalierungsbereich 0.0001 bis 9999.99
0 * 1.0000
1 0.0001
2 9999.99
Zeile 24
Dezimalpunkt (gültig für XP, P1, P2, SC, ∑)
0 * kein Dezimalpunkt
1 00000.0
2 0000.00
3 000.000
4 00.0000
Zeile 25
Zählweise
0 * Spur A und UP/DOWN-Signal auf Spur B
1
Differenzzählung Spur A addierend und Spur B subtrahierend (A-B)
2 Summenzählung Spur A addierend und Spur B addierend (A+B)
3 Spur A 90° Spur B Einfachauswertung
4 Spur A 90° Spur B Zweifachauswertung
5 Spur A 90° Spur B Vierfachauswertung
● Bei Einstellung Spur A 90º B müssen die Eingangsfrequenzen
für Spur A und Spur B auf 10 kHz (Zeilen 26 und 27) eingestellt
sein.
Zeile 26
Frequenz Hauptzähler Spur A
0 * 10 kHz
1 25 Hz
2 3 Hz
Zeile 27
Frequenz Hauptzähler Spur B
0 * 10 kHz
1 25 Hz
2 3 Hz
NE214
16 www.baumer.com
Zeile 28 Eingangslogik
0 * PNP-Logik, Schaltschwelle 11 V
1 NPN-Logik, Schaltschwelle 11 V
2 PNP-Logik, Schaltschwelle 5 V
3 NPN-Logik, Schaltschwelle 5 V
4 PNP-Logik, Schaltschwelle 2,5V
5 NPN-Logik, Schaltschwelle 2,5 V
Zeile 29
Rückstellung Hauptzähler
0 * Automatische Rückstellung und extern statisch
1 Automatische Rückstellung und extern differenziert
2 Extern statisch
3 Extern differenziert
Zeile 31
Funktion Signaleingang 9 (Stopp/Hold)
0 * Stopp
1 Hold
2 Keylock
3 Betriebsstundenzähler Ein/Aus
4 Print (nur bei Schnittstellenoption)
Zeile 33
Ausgangslogik für Digitalausgänge
0 * beide Ausgänge als Schliesser
1 P1 Öffner, P2 Schliesser
2 P1 Schliesser, P2 Öffner
3 beide Ausgänge als Öffner
Zeile 35
Ausgangszeit P1
0,0 Angaben in Sekunden (Tol. -0,01 s, Bereich 00,02-99,99 s)
00,25 * 00,25 s
99,99 maximale Wischdauer
LAtCH = LAtch = Dauersignal (Löschen durch - Taste oder extern)
Zeile 36
Ausgangszeit P2
0,0 Angaben in Sekunden (Tol. -0,01 s, Bereich 00,02-99,99 s)
00,25 * 00,25 s
99,99 maximale Wischdauerr
LAtCH = LAtch = Dauersignal (Löschen durch - Taste oder extern)
Zeile 37
Übernahme der Vorwahlen P1, P2, SC
0 * Sofort wirksam
1 Bei Rückstellung
Zeile 38
P1, P2 und SC aktiv
0 * nur im positiven Zählbereich
1 im positiven und negativen Zählbereich
Zeile 39
Zuweisung Funktionstaste
0 * Ohne Funktion
1 XP
2 P1
3 P2
4 SC
5 ∑
6
NE214
www.baumer.com
17
Zeile 40 Code-Einstellungen
0 * Kein Code
1 9999
Zeile 41
Funktion des Nebenzählers
0 * als Gesamtsummenzähler Teiler 1
1 als Gesamtsummenzähler Teiler 10
2 als Gesamtsummenzähler Teiler 100
3 Zählung beim Erreichen von P2
Zeile 42
Multiplikation Nebenzähler (nur wenn Zeile 41 = 3)
0 * Default
0 Min.
999 Max.
Zeile 51
Baudrate
0 * 4800 Baud
1 2400 Baud
2 1200 Baud
3 600 Baud
Zeile 52
Parity
0 * Even Parity (7 Datenbits)
1 Odd Parity (7 Datenbits)
2 no Parity (8 Datenbits)
Zeile 53
Stoppbits
0 * 1 Stoppbit
1 2 Stoppbits
Zeile 54
Adresse
0 * Default
0 Min.
999 Max
Zeile 61
Zuordnung Analogausgang
0 * Hauptzähler
1 Nebenzähler
Zeile 62
Offset Analogausgang
0 * kein Offset
1 Offset 2 V/4 mA
Zeile 63
Zuordnung unterer Analoggrenzwert
0 * Variabler Wert aus Zeile 64
1 SC
2 P1
3 P2
Zeile 64
Unterer Analoggrenzwert
0 * Default
-999999 Min.
999999 Max.
NE214
18 www.baumer.com
Zeile 65 Zuordnung oberer Analoggrenzwert
0 * Variabler Wert aus Zeile 66
1 SC
2 P1
3 P2
Zeile 66
Oberer Analoggrenzwert
4095 * Default
-999999 Min.
999999 Max.
Strichlinie signalisiert das Ende des dritten Programmierfeldes.
Zurückschalten der ➜Taste
gedrückt halten und wiederholt Taste drücken.
Programmierzeilen
Programmierung ➜Taste
drücken.
ausschalten ● Zähler befindet sich in der Bedienerebene.
Zähler auf Werkseinstellung ➜ Gerät einschalten und gleichzeitig Taste
und drücken.
zurückprogrammieren ● Alle bereits programmierten Werte werden auf die Werkseinstell-
ung zurückprogrammiert. In der Anzeige erscheint kurz "Clr Pro".
5.1 Betriebsarten (Zeile 22)
Nachfolgend werden die Betriebsarten beschrieben.
Stufenvorwahl Das Gerät zählt bei Erreichen eines Vorwahlwertes zum nächsten
Vorwahlwert weiter. Die Vorwahlwerte werden immer in der Reihenfolge 1. Vorwahlwert und 2. Vorwahlwert abgearbeitet. Die Vorwahlwerte können beliebig gewählt werden. Eine automatische Rückstellung auf den Setzwert ist bei dem zweiten Vorwahlwert möglich.
Eine externe oder manuelle Rückstellung ist jederzeit möglich.
Hauptvorwahl Der Zähler wird bei Erreichen der einzelnen Vorwahlwerte auf den
Setzwert zurückgesetzt. Die Vorwahlwerte werden immer in der Reihenfolge 1. Vorwahlwert und 2. Vorwahlwert abgearbeitet. Eine automatische Rückstellung auf den Setzwert ist bei P2 möglich. Eine externe oder manuelle Rückstellung ist jederzeit möglich.
Parallelvergleich
Bei Erreichen der Vorwahlwerte schalten die Ausgänge als Dauersignale
bei Überschreitung des jeweiligen Vorwahlwertes in beide Zählrichtungen. Die Vorwahlwerte können beliebig gewählt werden und arbeiten unabhängig voneinander. Wischsignale sind bei Parallelvergleich nicht möglich.
P1-Schleppvorwahl Der Vorwahlwert P1 dient als Vorsignal und arbeitet als Schleppvor-
wahl. Das Vorsignal schaltet immer um den eingegebenen Wert vor
dem Endsignal. Der 2. Vorwahlwert kann beliebig gewählt werden.
NE214
www.baumer.com
19
5.2 Programmierzeilen
Zeile Werkseinstellung Kurzbeschreibung
01
XP - Zählerstand Hauptzähler
02
P1 - Vorwahl 1
03
P2 - Vorwahl 2
04
SC - Setzwert
05
∑ - Summenzähler
06
- Betriebsstundenzähler
10
Trennzeile
11
XP - Zählerstand Hauptzähler
12
P1 - Vorwahl 1
13
P2 - Vorwahl 2
14
SC - Setzwert
15
∑ - Summenzähler
16
- Betriebsstundenzähler
20
Trennzeile
22
Betriebsart
23
Skalierungsfaktor
24
Dezimalpunkt
25
Zählweise
26
Frequenz Hauptzähler Spur A
27
Frequenz Hauptzähler Spur B
28
Eingangslogik
29
Rückstellung Hauptzähler
31
Funktion Signaleingang 9 (Stopp/Hold/Print)
33
Ausgangslogik für Digitalausgang
35
Wischsignalzeit P1
36
Wischsignalzeit P2
37
Übernahme der Vorwahlen P1, P2, SC
38
Vorwahlerkennung
39
Adresse für Funktionstaste
40
Code
41
Funktion des Nebenzählers
42
Multiplikator des Nebenzählers
51
Baudrate
Nur zugänglich bei Ausführung
mit Schnittstelle bzw. Analogausgang
52
Parity
53
Stoppbits
54
Adresse
61
Zuordnung Analogausgang
62
Offset für Analogausgang
63
Zuordnung unterer Analoggrenzwert
64
Unterer Analoggrenzwert
65
Zuordnung oberer Analoggrenzwert
66
Oberer Analoggrenzwert
67
Trennzeile
NE214
20 www.baumer.com
5.3 Zählweisen (Input Modes)
Dieser Zähler kann vor- und rückwärts zählen. Die Zählrichtung ist
unabhängig von der addierenden oder subtrahierenden Betriebsart.
Ausnahme ist die Summenzählung (A+B).
Vor-/ Rückwärtszählung
mit einer Zählspur A und
externes Up/DownSignal auf Spur B
Spur A
Up/Down
Zählung
Differenzzählung Spur A
addierend und Spur B
subtrahierend (A-B)
Signaldauer und Zeitpunkt
beliebig.
Spur A
Spur B
Zählung
Summenzählung Spur A
addierend und Spur B
addierend (A+B)
Die Betriebsart und damit
die Zählrichtung wird in
der Programmierebene
gewählt.
Spur A
Spur B
Zählung Add.
Vor-/ Rückwärtszählung mit zwei um 90º
phasen-versetzten
Zählsignalen
Die Zählrichtung wird
automatisch erkannt aus
dem 90o vor- und nacheilendenPhasenversatz. Der
interne Phasendiskriminator wertet aus. Zwei- oder
Vierfachauswertung ist
möglich.
Spur A
Spur B
Zählung 4fach
Zählung 2fach
Zählung 1fach
5.4 Ausgangsverhalten (Output Modes)
Das Verhalten der Signalausgänge wird bestimmt durch
- Programmierung des Vorwahlwertes, des Setzwertes, der Ausgangszeit, der Ausgangslogik, der Ausgangsfunktion,
- externe Rückstellung,
- externe Zählsteuerung.
Die nachstehenden Diagramme zeigen das Ausgangsverhalten der
Signalausgänge.
NE214
www.baumer.com
21
Addierende Betriebsart Subtrahierend Betriebsart
Stufenvorwahl mit Dauersignal, ohne automatische Rückstellung
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Stufenvorwahl mit Wischsignal, ohne automatische Rückstellung
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Stufenvorwahl mit Wischsignal, Vorkontakt als Dauersignal, automatischer Rückstellung
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
SC
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Hauptvorwahl mit Wischsignal, automatischer Rückstellung
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
SC
Tw
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Hauptvorwahl mit Wischsignal, Ausgang P1 als Dauersignal, automatischer Rückstellung
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
NE214
22 www.baumer.com
Addierende Betriebsart Subtrahierend Betriebsart
Hauptvorwahl mit Wischsignal, ohne automatische Rückstellung (Setzwert bei Null)
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
Tw
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Tw
Parallelvergleich
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
Subtrahierender Betriebsart nicht einstellbar
bzw. kein sinnvoller Betrieb möglich.
Schleppvorwahl mit Wischsignal, ohne automatische Rückstellung
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Tw
Die Eingabe des Vorwahlwertes P1 entspricht
dem Abstand des Vorsignals vor dem Endsignal.
Das heisst, bei Veränderung des Endsignals,
also des Vorwahlwertes P2, wird das Vorsignal
automatisch nachgezogen.
Addierende Betriebsart ist dann gegeben, wenn der Setzwert SC
kleiner als die beiden Vorwahlen P1 und P2 gewählt wurde. Subtrahierende Betriebsart ist dann gegeben, wenn der Setzwert SC
grösser als die beiden Vorwahlen P1 und P2 gewählt wurde.
NE214
www.baumer.com
23
6 Technische Daten
Technische Daten - elektrisch
Betriebsspannung 115/230 VAC ±10 % (50/60 Hz)
24/48 VAC ±10 % (50/60 Hz)
24 VDC ±10 %
Leistungsaufnahme 7 VA, 5 W
Sensorversorgung 12...26 VDC / max. 100 mA
Anzeige LED, 7-Segment Anzeige
Stellenzahl 6-stellig
Ziffernhöhe 14 mm
Funktion
Vorwahl-/ Hauptzähler mit 2 Vorwahlen
Nebenzähler mit 1 Vorwahl, Summen-
zähler, Betriebsstundenzähler
Skalierungsfaktor 0.0001...9999.99
Multiplikator / Nebenzähler 1...999
Zählweisen Addierend oder subtrahierend,
A-B Differenz (Differenzzählung)
A+B Summe (Parallelzählung),
Up/Down, Vor-/ Rückzählung
A 90º B Phasenauswertung
Zählfrequenz 3 Hz, 25 Hz, 10 kHz programmierbar
Betriebsarten Stufenvorwahl, Hauptvorwahl, Paral-
lelvergleich, Schleppvorwahl
Datenspeicherung >10 Jahre im EEPROM
Rückstellung Taste, elektrisch oder automatisch
Ausgänge elektronisch Optokoppler
Ausgänge Relais Wechsler potentialfrei
Haltezeit für Ausgänge 0,01...99,99 s
Analogausgang 0(2)...10 V, 0(4)...20 mA
Schnittstellen RS232, RS422, RS485
Auslegung DIN EN 61010-1 Schutzklasse II, Überspannungskate-
gorie II, Verschmutzungsgrad 2
Störaussendung DIN EN 61000-6-3
Störfestigkeit DIN EN 61000-6-2
Programmierbare Betriebsarten, Sensorlogik,
Parameter Skalierungsfaktor, Zählweise,
Steuereingänge
Zulassung UL-Zulassung / E63076
Technische Daten - mechanisch
Umgebungstemperatur 0...+50 ºC
Lagertemperatur -20...+70 ºC
Relative Luftfeuchte 80 % nicht betauend
Anschluss Schraubklemme steckbar
Aderquerschnitt 1,5 mm
2
Schutzart DIN EN 60529 IP 65 (frontseitig mit Dichtung)
Bedienung / Tastatur Folie mit Kurzhubtasten
NE214
24 www.baumer.com
Gehäuseart Einbaugehäuse
Abmessungen B x H x L 96 x 48 x 124 mm
Einbautiefe 124 mm
Montageart Spannrahmen
Einbauausschnitt 92 x 44 mm (-0,6)
Werkstoffe Gehäuse: Makrolon 6485 (PC)
Frontfolie: Polyester
Masse ca. 350 g (AC), 250 g (DC)
Technische Daten - Schaltpegel
Komparator-Eingänge Eingangsschaltung
Eingänge PNP- / NPN-Logik
Eingangspegel Programmierbar
Eingangspegel Low 0...2 VDC
Eingangspegel High 3...40 VDC
Eingangswiderstand 3 kΩ
Relais-Ausgänge Ausgangsschaltung
Schaltspannung max. 250 VAC / 110 VDC
Schaltstrom max. 1 A
Schaltleistung max. 150 VA / 30 W
Relais Ansprechzeit 5 ms
Elektronische Ausgänge Ausgangsschaltung
Optokoppler nicht kurzschlussfest
Schaltspannung max. 40 V
Schaltstrom max. 15 mA
Restspannung <1 V
Technische Daten - Analogausgang
Auflösung 12 Bit (4096 Schritte)
Ausgangsbereiche
- Bei Strom-Ausgang 0…20 mA
4…20 mA (Programmierbar)
1 Bit Wert: 4,884 μA
Max. Last (Bürde): 500 Ohm
- Bei Spannungs-Ausgang 0…10 V
2…10 V (Programmierbar)
1 Bit Wert: 2,442 mV
Min. Last (Bürde): 1000 Ohm
Genauigkeit ±0,1% auf Endwert
Nichtlinearität ±1 LSB
Ausgangs Temperaturkoeff. Typ. ± 50 ppm/°C
Offset Toleranz max. ±0,50 μA, ±0,25 mV
Offset Temperaturkoeff. Max. ±20 ppm/°C
Referenz Spannung -2,5 V
Isolation
250 VRMS Min. Ausgang zu Tachologik
Sonstiges Alle Ausgänge sind kurzschlussfest.
Galvanische Trennung zu allen anderen
Funktionen.
NE214
www.baumer.com
25
6.1 Abmessungen
6.2 Werkseinstellung
Bei Lieferung des Geräts sind folgende Parameter ab Werk programmiert:
Vorwahlwert Hauptzähler P1 auf 10 0
Vorwahlwert Hauptzähler P2 auf 1000
Setzwert 0
Skalierungsfaktor Hauptzähler XP 1,0000
Anzeige ohne Dezimalpunkt
Wischsignalzeit Hauptzähler auf 0,25 s
Zählweise Betriebsart 0 (Stufenvorwahl)
Eingänge Haupt- und Spur A und Up/Down auf Spur B
Gesamtsummenzähler Vorwahländerung sofort wirksam
Zählfrequenz 10 kHz
6.3 Fehlermeldungen
Fehler muss im Werk behoben werden.
Abläufe zu schnell, z.B. sehr kleine Abstände zwischen den Vor-
wahlen bei hoher Zählfrequenz.
Zählfrequenz für Spur A oder B zu hoch.
● Fehlermeldung
kann mit Taste gelöscht werden.
NE214
26 www.baumer.com
7 Bestellbezeichnung
NE214. AX01
Betriebsspannung
1 24 / 48 VAC
2 115 / 230 VAC
3 24 VDC
Ausgänge
0 Ohne Relais
1 Relais Ausgänge
2 Relais und Optokoppler Ausgänge/
Analogausgang
Schnittstelle
0 Ohne Schnittstelle
1 RS485
2 RS422
3 RS232
NE214
www.baumer.com
27
Contents Page
General / Safety instructions 28
System description 30
Description 30
Block diagram 31
Connecting 31
Connecting the voltage supply 32
Assignment electronic output 33
Assignment signal output 33
Assignment signal input 34
Connecting the sensor supply 34
Connecting interfaces 35
Executing the test routine 35
Operating mode 37
Programming mode 38
Operating modes 44
Programming lines 45
Counting modes (input modes) 46
Output responses (output modes) 46
Technical data 49
Dimensions 51
Default settings 51
Error messages 51
Part number 52
Operating Instructions
Electronic preset counter
NE214
NE214
28 www.baumer.com
General Information
In the following you will find the explanations of the symbols used in
this operating manual.
Explanation of symbols ➜ This symbol indicates activities to be carried out.
● This symbol indicates supplementary technical information.
This symbol is located before texts to which particular attention is to
be paid to ensure proper use of the product.
This symbol is located before texts that provide important additional
information
Italics To help you quickly locate information, important terms are printed in
italics in the left text column.
1 Safety instructions
General information
The products has been developed and built in accordance with the
recognized rules of technology. The units have left the manufacturing
plant ready to operate and in safe condition.
To keep the units in this condition, it is necessary that the units be
- installed and operated
- properly,
- in a safety and hazard-conscious manner,
under observance of this operating manual and in particular of these
safety precautions!
Make sure that the personnel has read and understood the operating
manual, and in particular the „Safety Instructions“ chapter.
In addition to the operating manual, the generally applicable legal and
other binding regulations for accident prevention and environmental
protection must be observed and ensured.
This manual is intended as a supplement to already existing documentation (catalogues, data sheets or assembly instructions).
Proper use
The application of the units consists of controlling and monitoring
industrial processes in the metal, wood, plastics, paper, glass and
textile industry etc.
The units may only be operated
- in the properly installed state and
- in accordance with the specifications of the technical data
NE214
www.baumer.com
29
Operation not covered by the specified descriptions/parameters is
improper and can lead to
- fatal injuries,
- serious damage to health,
- property damage or
- damage to the units
in conjunction with the systems/machines/processes to be
controlled/monitored!
The overvoltages to which the units are subjected at the connection
terminals must be limited to the value of the overvoltage category II
(see Technical data)!
The units may not be operated
- in hazardous areas,
- as medical units,
- in applications expressly named in EN 61010!
If the units are used to control/monitor machines or processes with
which, as the result of a failure/malfunction or incorrect operation of
the units
- a life-threatening danger,
- health risks or
- a danger of property or environmental damage
could result, then appropriate safety precautions must be taken!
Do not open the housing of the units or make any changes to it!
Tampering with the units can have a negative affect on their operating safety, resulting in dangers!
Do not make repairs on the units! Return defective units to the
manufacturer!
Installation/commissioning
In case of changes (including in the operating behavior) that impair
safety, shut-down the units immediately. During installation work on
the units, the power supply must always be disconnected. Installation work may only be carried out by appropriately trained experts.
Maintenance/repairs
Always disconnect the power supply of all units involved. Maintenance and repair work may only be carried out by appropriately
trained experts.
If troubleshooting is unsuccessful, do not continue to use the units.
Please contact the manufacturer in this case.
NE214
30 www.baumer.com
2 System description
2.1 Description:
- 6-digit preset counter with 2 presets, start count and scaling factor
It can also be programmed to function as a:
- Totalizer or batch counter
- Hour counter
LED symbol display
XP - Current counter
P1 - Preset value 1
P2 - Preset value 2
SC - Start count value
∑ - Totalizer
- Hour counter
Operating field
Adjustment key of decade selection
Adjustment key of decade values
Switchover key for function display
Switchover key for Programming/Operator level
Function key
Reset key
NE214
www.baumer.com
31
2.2 Block diagram
TxD+
TxD-
RxD+
RxD-
TxD
RxD
GND
RS232
RS422
Signal input
A
B
Reset
Stop/Hold
A 90° B
Totalizer
Operating time
meter
Analog output
Main counter with
2 presets
start count
scaling factor
P2
Output
P1
P2
Analog output
0(2) - 10 V
0(4) - 20 mA
2
3
4
5
6
7
8
9
10
11
12
13
20
21
22
23
24
25
30
27
28
29
Sensor
supply
+
-
P1
T,R-
T,R+
Interface
RS232 or
RS232
Interface
RS485
14
15
16
17
18
19
Voltage
supply
+
-
3 Connecting
This section first describes the terminal assignments, followed by
some typical connections.
Sections 3.1 to 3.5 contain specific instructions and the specifications for the individual terminals. The two inputs and outputs are assigned to two plug-in screw terminals. The two 15-pole screw-type
terminals are coded to prevent reversed polarity.
Assignment
Output
P1P2
P2 P1
Output
Stop
Reset
Track B
Track A
Count
+24V
0V
Sensor
supply
Br
RU
RI
Voltage supply
2367891415
16171819
10111213
202122232425
45
27282930 26
(+)
(-)
1
RS485
RxD-
RxD+
TxD-
TxD+
max. 250 V
terminal - terminal /
- terminal
GND
RxD
TxD
RS422
RS232
T,R+
T,R-
NE214
32 www.baumer.com
Connecting assignment
Terminal Function
1
2
3
4
5
6
7
8
9
10
11
12
13
Not assigned
Voltage supply (-)
Voltage supply (+)
Sensor supply 0 V
Sensor supply +24 V
Signal input track A
Signal input track B
Reset
Signal stop
Preset 1 (collector)
Preset 1 (emitter)
Preset 2 (collector)
Preset 2 (emitter)
14
15
16-19
20-22
23-25
27
28
29
30
Reserved for option RS485 T,RReserved for option RS485 T,R+
Reserved for option RS232 or RS422
Reserved for option relay output limit value 1
Reserved for option relay output limit value 2
Reserved for option analog output
Reserved for option analog output
(jumper to U)
Reserved for option analog output (I)
Reserved for option analog output (U)
For protection against shock hazards as specified in EN 61010, stranded conductors may only be connected using wire end ferrules with
insulating caps. Terminals which are not assigned in the factory must
not be otherwise assigned by the user. We recommend shielding
all encoder connecting leads and earthing the shield at one end.
Earthing at both ends is recommend to avoid RF interference or if
equipotential bonding conductors are installed over long distances.
Sensor connecting leads should not be laid in the same trunking as
the mains power supply cable and output contact leads.
3.1 Connecting the voltage supply
AC voltage connection It is possible to switch between two different alternating voltage
ratings by means of the voltage selector switch at the side of the
unit. The higher of the two alternating voltage ratings (48 VAC or
230 VAC) is preset by the factory.
115 VAC
(24 VAC)
230 VAC
(48 VAC)
➜ Set the required alternating voltage with the voltage selector
switch.
➜ Connect the supply voltage to connections 2 and 3 in accor-
dance with the terminal diagram.
NE214
www.baumer.com
33
Voltage supply Recommended external fusing
24 VAC ±10 % 50/60 Hz T 400 mA
48 VAC ±10 % 50/60 Hz T 400 mA
115 VAC ±10 % 50/60 Hz T 100 mA
230 VAC +6/ -10 % 50/60 Hz T 100 mA
DC voltage connection Connect an interference-free voltage supply, i.e. do not use it for
the parallel connection of drive systems, contactors, solenoid
valves, etc. Supplying lines must be separated from lines providing
load current.
➜ Connect the DC voltage according to the terminal diagram.
Voltage supply DC Recommended external fusing
24 VDC ±10 % max. 5 % RW T 400 mA
Fire protection: Operate the instrument using the recommended
external fusing indicated in the terminal diagram. EN 61010 specifies
that 8 A/150 VA (W) must never be exceeded in the event of a fault.
3.2 Assigning the electronic outputs
13 12
preset 2
11 10
preset 1
The electronic outputs (terminals 10, 11 and 12, 13) are optocoupler
outputs with separately assigned collector and emitter terminals.
Preset values are assigned in lines 33 of the program.
Max. switching
voltage
Max. switching
current
Max. residual voltage
+40 V 15 mA <1 V
The electronic outputs are not short-circuit proof.
➜ Assign terminals 10, 11 and 12, 13 accordingly.
3.3 Assigning the signal outputs (relay contacts)
20 21 22
preset 1
23 24 25
preset 2
Terminals 20, 21, 22 and 23, 24, 25 are no-potential changeover
contacts. The signal outputs can be assigned in accordance with
the adjoining wiring diagram.
Assignment of the relays as NO or NC contacts is effected in line
33 of the program.
Max. switching rating Max. switching
voltage
Max. switching
current
150 VA/30 W 250 V 1 A
NE214
34 www.baumer.com
The user is responsible for ensuring that a switching load of 8A /
150 VA (W) is not exceeded in the event of a fault. Internal spark
suppression by means of two zinc oxide varistors (275 V). The output
relays of the instrument (1 relay or several) may only be disengaged
in total 5 x per minute at the most. Admissible clicks according
to interference suppression standard EN 61000-6-4 for the industrial
sector. In case of a higher switching rate, the operator must take
care of interference suppression on the spot and under his own
responsibility by observing the load to be switched.
➜ Assign terminals 20, 21, 22 and 23, 24, 25 accordingly.
3.4 Assigning the signal inputs
Terminals 6 to 9 are signal inputs. Terminals 6 (track A) and 7 (track B)
are signal inputs for the counter. The type of signal and signal logic
are programmed in lines 25 and 28. Terminal 8 serves as the reset
input. The counter is reset by way of an external signal (signal width
> 30 ms). Terminal 9 (stop) is programmed for stop/hold/operating
hours (line 31).
Input resistance ca. 3 kOhm
Max. input level ±40 VAC
Max. frequency F1 10 kHz
Min. attenuation 3 kHz
➜ Assign terminals 6 to 9 accordingly.
For suitable pulse generators, see the Encoder Catalogue.
3.5 Connecting the sensor supply
Connect the sensor supply at terminals 4 and 5.
Do not use the sensor supply to supply non-earthed inductive or
capacitive loads.
The sensor supply is not short-circuit proof.
Terminal Voltage Max. residual
ripple
Max. permissible
current
4 0 V – –
5 +24 VDC
+10 %/-50 %
depending on load 100 mA
NE214
www.baumer.com
35
3.6 Connection interfaces (option)
The serial port can run the following functions:
- Call data
- Program and call parameters
Port parameters are:
- the transfer speed (baud rate),
- the parity bit,
- Number of stop bits,
- the address with which the controller is addressed by a master.
These port parameters can be set on the programming level (lines
51, 52, 53 and 54).
The following standard interfaces can be connected to the counter:
- RS232, RS422, RS485
Interface characteristics
RS232 Full-duplex transmission with the following features:
- asymmetric
- 3 lines
- point-to-point connection - 1 emitter and 1 receiver
- distance of data transfer: max. 30 m
RS422 Full-duplex transmission with the following features:
- symmetric
- 4 lines
- point-to-point connection - emitter and receiver (max. 32 units)
- distance of data transfer: max. 1500 m
RS485 Half-duplex transmission with the following features:
- symmetric
- 2 lines
- multi-point connection - emitter and receiver (max. 32 units)
- distance of data transfer: max. 1500 m
3.7 Executing the test routine
The test routine is described below.
To start test Press the
and keys simultaneously.
Switch on (hold down the above keys at the same time).
● All the display segments will be displayed automatically in se-
quence and are thereby tested for functional capability.
Test extension Using the
key, test the keyboard, the inputs, outputs and
interface in sequence.
No machine functions may be connected when the outputs are
tested.
NE214
36 www.baumer.com
Keyboard test
Input test
Inputs can be controlled simultaneously or individually. A display is
only provided when a signal is applied.
Output test
Press the and keys.
The outputs are now activated. Reset the outputs using the key.
Analog output test
(option: only by analog output)
Typical displays:
Display: program number and version number.
Display: program date.
Test for various input levels (operating points), signal forms and the
phase discriminator (test numbers 1-8).
Test end The test routine can only be terminated by switching off the instru-
ment. A soon as the power supply has been switched on again, the
counter is in operating mode.
Test program version
Press the
key, switch on the counter (holding the key down at
the same time).
Display: Program number and version number.
Display: Program date.
NE214
www.baumer.com
37
4 Operating mode
The operation and use of the counter are described in this section.
● As soon as the power supply has been switched on, the counter
is automatically set to the operating mode.
In the operating mode:
- the current counter status can be read and reset;
- the input preset values can be read and changed if required;
- the overall total can be read and reset;
- the start count value can be read and changed if required;
- the operating hours counter can be read and reset.
All the parameters can be disabled in the programming mode.
Reset
Current main counter status XP
➜ Read counter status „XP“.
➜ Press the key.
To change
Preset value P1
➜ Press the key.
The preset value P1 can be read off in the display.
➜ Enter preset value P1 with keys and .
Sign possible following release in line 38.
➜ Press the key.
● Change completed.
To change
Preset value P2
➜ Press the key.
The preset value P2 can be read off in the display.
➜ Enter preset value P2 with keys and .
Sign possible following release in line 38
➜ Press the key.
● Change completed.
To change
Start count value „SC“
➜ Press the key.
The current start count SC can be read off in the display.
➜ Enter start count SC with keys and .
Sign possible following release in line 38
➜ Press the key.
● Change completed.
Reset
Totalizer „∑“
➜ Press the key.
The current total value can be read off in the display.
➜ Press the key.
Reset
Hour counter „ “
➜ Press the key.
The hour counter can be read off in the display.
➜ Press the key.
If a key is not operated within 15 seconds, the previous value will
automatically be re-displayed.
NE214
38 www.baumer.com
5 Programming mode
Operating parameters are set in the programming mode, which is
structured in three programming segments.
Programming field 1
In the first programming segment, all the operating parameters can
be accessed and changed. The operating parameters which are disabled in the operating mode are also displayed here. The first programming segment consists of 6 lines.
Programming field 2
In the second programming segment, the individual operating parameters for access to the operating mode can be disabled and
enabled (status). In the first programming segment, access is possible to these disabled operating parameters.
Programming field 3
In the third programming segment, all the machine-related functions
and values can be programmed, together with the analog output.
Key assignments
The same key assignments apply to the individual programming segments. Since key functions may vary in the operating and programming modes, however, all the functions are described in full below.
Function in the operating-
and programming mode
Key
Transfer to the next operating parameter in the operating- and programming modes. For a fast run-through, hold the key down.
Function in the operating-
and programming mode
Key
Transfer from programming to operating mode and vice versa.
Function in the operating-
and programming mode
Key
Select the first or next required decade.
The selected decade position flashes.
Function in the
operating mode
Key
Deletes the display.
Function in the
programming mode
Deletes the display. Value reset to zero. Reset of possible programmed operating parameters.
Function in the
operating mode
Key
Transfer from any display to a parameter corresponding the selection
in line 39.
Function in the
programming mode
In conjunction with the
key, transfer to programming mode.
Function in the
operating mode
Key
When this key is pressed, the respective decade position advances
by one value.
Function in the operating-
and programming mode
When the key is pressed, the respective decade position advances
one value until the maximum set value is reached.
NE214
www.baumer.com
39
The method of accessing the programming mode is described below, together with the three programming segments in the order in
which they are used.
To access programming
➜ Press the
key.
● The system transfers from the operating to programming mode.
➜ Press the
key. „CodE“ is displayed.
The code applies to programming segments 1-3.
Enter code Enter with the keys
and . Press the
key to acknowledge.
No code is entered before delivery.
Wrong code If an incorrect code is entered, then „Error“ appears in the display
(as long as the key is pressed). After 15 s the system automati-
cally switches back to the operator level.
➜ Press the
key, then press key and enter the correct code.
Correct code unknown If the correct code is not known: Return the counter to the factory.
Correct code ➜When the correct code has been input, press the
key.
● The programming segments are now called up in succession.
Programming segment 1
Information on the displays and changing individual values is also
given in section 4.
➜ Press the
key again.
● The operating parameters are now called up.
The respective LED flashes.
Change operating parameters
➜ Input the new value with the und keys.
Line 1 XP - Current counter status
Line 2
P1 - Preset value 1
Line 3
P2 - Preset value 2
Line 4
SC - Start count value
Line 5
∑ - Totalizer
Line 6
- Hours counter
The dashed line represents the end of the first program field.
NE214
40 www.baumer.com
Programming segment 2
In the second programming segment, the letters „Stat“ appear in
the display, signifying status selection.
● „Stat“ appears in the display. The LED for the corresponding
operating parameter flashes.
Meaning of status numbers
0 The operating parameters can be selected, read and chan-
ged or deleted on the operator level. (free access)
1 The operating parameters can be selected and read on the
operator level. (display only)
2 Access to the operating parameter is denied in operator
level. If selected, this parameter will be skipped and not appear in the display. The respective function remains (locked).
Modify status Input the appropriate status number.
➜ Press the
key.
● The status of each individual operating parameter is called up in
sequence.
Line 11
XP - Current counter status
Line 12
P1 - Preset value 1
Line 13
P2 - Preset value 2
Line 14
SC - Start count value
Line 15
∑ - Totalizer
Line 16
- Hours counter
The dashed line represents the end of the second program field.
The default operating parameter status is zero.
NE214
www.baumer.com
41
Programming segment 3
Programming segment 3 begins with programming line 22.
Programming lines are displayed in sequence in all these segments.
The factory setting is marked in each case with a *.
● Programming lines are displayed in succession.
The input is stored when the next line is called up.
Line 22 Operating modes
0 * Step preset
1 Main preset
2 Parallel comparsion
3 P1 Self-adjusting preset
Line 23
Scaling factor main counter
Scaling range 0.0001 to 9999.99
0 * 1.0000
1 0.0001
2 9999.99
Line 24
Decimal point (applies to XP, P1, P2, SC, ∑)
0 * No decimal point
1 00000.0
2 0000.00
3 000.000
4 00.0000
Line 25
Counting mode
0 * Track A and UP/DOWN signal on track B
1 Differential counting, track A adding, track B subtracting (A-B)
2 Totalizing, tracks A and B adding (A+B)
3 Track A 90° track B, single evaluation
4 Track A 90° track B, twofold evaluation
5 Track A 90° track B, fourfold evaluation
● To set track A 90° B, the input frequencies for both tracks must
be adjusted to 10 kHz (lines 26 and 27).
Line 26
Main counter frequency, track A
0 * 10 kHz
1 25 Hz
2 3 Hz
Line 27
Main counter frequency, track B
0 * 10 kHz
1 25 Hz
2 3 Hz
NE214
42 www.baumer.com
Line 28 Input logic
0 * PNP operating point 11 V
1 NPN operating point 11 V
2 PNP operating point 5 V
3 NPN operating point 5 V
4 PNP operating point 2.5 V
5 NPN operating point 2.5 V
Line 29
Reset main counter
0 * Automatic reset, externally static
1 Automatic reset, externally differentiated
2 Externally static
3 Externally differentiated
Line 31
Function, signal input 9 (stop/hold)
0 * Stop
1 Hold
2 Keylock
3 Operating hours counter on/off
4 Print (for version with interface only)
Line 33
Output logic for digital outputs
0 * Both outputs as normally open contacts
1 P1 normally closed, P2 normally open
2 P1 normally open, P2 normally closed
3 Both outputs as normally closed
Line 35
Output time P1
0,0 * Data in seconds (tol. -0.01 s, range 00.02 – 99.99 s)
00.25 00.25 s
99.99 Maximum pulse time
LAtCH = continuous signal ( key or external reset to delete)
Line 36
Output time P2
0.0 * Data in seconds (tol. -0.01 s, range 00.02 – 99.99 s)
00.25 * 00,25 s
99.99 Maximum pulse time
LAtCH = continuous signal ( key or external reset to delete)
Line 37
Acceptance of presets P1, P2, SC
0 * Effective immediately
1 On reset
Line 38
P1, P2 and SC active
0 * Only in plus counting range
1 In plus and minus counting range
Line 39
Function key assignment
0 * No function
1 XP
2 P1
3 P2
4 SC
5 ∑
6
NE214
www.baumer.com
43
Line 40 Code setting
0 * No code
1 9999
Line 41
Batch counter functions
1 * As totalizing counter, divider 1
2 As totalizing counter, divider 10
3 As totalizing counter, divider 100
4 Counting on reaching P2
Line 42
Batch counter as multiplier – only when line 41 = 3
0 * Default
0 Min.
999 Max.
Line 51
Baud rate
0 * 4800 baud
1 2400 baud
2 1200 baud
3 600 baud
Line 52
Parity
0 * Even Parity (7 data bits)
1 Odd Parity (7 data bits)
2 no Parity (8 data bits)
Line 53
Stop bits
0 * 1 Stop bit
1 2 Stop bits
Line 54
Adress
0 * Default
0 Min.
999 Max
Line 61
Analog output assignment
0 * Main counter
1 Batch counter
Line 62
Analog output offset
0 * No offset
1 Offset 2 V/4 mA
Line 63
Assignment of lower analog limit
0 * Variable value from line 64
1 SC
2 P1
3 P2
Line 64
Lower analog limit
0 * Default
-999999 Min.
999999 Max.
NE214
44 www.baumer.com
Line 65 Assignment of upper analog limit
0 * Variable value from line 66
1 SC
2 P1
3 P2
Line 66
Upper analog limit
4095 * Default
-999999 Min.
999999 Max.
The dashed line represents the end of the third program field.
Switching back ➜Press and hold the
key and press the key repeatedly.
programming lines
Deactivate programming ➜Press the
key.
● The counter is on the operator level.
Reprogram the counter ➜ Switch on the instrument and press the
and
to the default settings simultaneously.
● All the programmed values will now revert to their default
settings. The message„Clr Pro“ appears briefly in the display.
5.1 Operating modes (line 22)
The operating modes are described below.
Step reset On reaching a preset value, the counter continues to count to the
next preset value. Preset values are always processed in the sequence: preset value 1 and 2. Any values can be chosen. Automatic resetting to the start count value can be obtained with the second preset
value. External or manual resetting can be carried out at any time.
Main preset On reaching the individual preset values, the counter is reset to the
start count value. Preset values are always processed in the sequence: preset value 1, preset value 2. Automatic resetting to the start
count value can be obtained with P2. External or manual resetting
can be carried out at any time.
Parallel comparison On reaching the preset values, the outputs switch to continuous
signals if the respective preset value in either counting direction is
exceeded. Any preset values can be chosen; they are processed independently of each other. Pulse signals cannot be given in the parallel comparison mode.
P1 Self-adjusting preset Preset value P1 serves as a preliminary signal and functions as a
self-adjusting preset. The preliminary signal always switches to the
input value before the final signal is given. Any second preset value
can be chosen.
NE214
www.baumer.com
45
5.2 Programming lines
Line Default settings Short description
01
XP - Current counter status
02
P1 - Preset value 1
03
P2 - Preset value 2
04
SC - Start count value
05
∑ - Totalizer
06
- Hour counter
10
Separating line
11
XP - Current counter status
12
P1 - Preset value 1
13
P2 - Preset value 2
14
SC - Start count value
15
∑ - Totalizer
16
- Hour counter
20
Separating line
22
Operating mode
23
Scaling factor
24
Decimal point
25
Counting mode
26
Frequency main counter track A
27
Frequency main counter track B
28
Input logic
29
Reset main counter
31
Function signal input 9 (stop/hold/print)
33
Output logic for digital outputs
35
Output time P1
36
Output time P2
37
Acceptance of presets P1, P2, SC
38
P1, P2 and SC active
39
Function key assignment
40
Code setting
41
Batch counter functions
42
Batch counter as multiplier
51
Baud rate
Only with version implementing
interface or analog output.
52
Parity
53
Stop bits
54
Adress
61
Analog output assignment
62
Analog output offset
63
Assignment of lower analog limit
64
Lower analog limit
65
Assignment of upper analog limit
66
Upper anaolg limit
67
Separating line
NE214
46 www.baumer.com
5.3 Counting modes for the main and totalizing counter
(input modes)
This counter is able to count in either direction. The counting direction is independent of the adding or subtracting operating mode. The
exception to this is totalizing (A+B).
Up/down counting with
one counting track A and
an external up/down
signal on track B
Track A
Up/Down
Counting
Differential counting,
track A adding, track B
subtracting (A-B)
Any signal duration and
time.
Track A
Track B
Counting
Totalizing, tracks A and B
adding (A+B)
The operating mode and
consequent counting
direction selected in the
programming mode.
Spur A
Spur B
Counting Add.
Up/down counting with
two counting signals,
offset by 90 degrees
The counting direction is
automatically identified
from the leading/lagging
90° phase offset. The
internal phase discriminator performs the necessary evaluation. Twofold
or four-fold evaluation is
possible.
Track A
Track B
Counting 4-fold
Counting 2-fold
Counting single
5.4 Output response (output modes)
Signal output response is determined by the following:
- Programming of the preset value, start count value, output time,
output logic and output function;
- External resetting;
- External counting direction control.
The diagrams below show the output signal response.
NE214
www.baumer.com
47
Adding operating mode Subtracting operating mode
Stage preset with continuous signal, without automatic reset
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Stage preset with pulse signal, without automatic reset
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Stage preset with pulse signal, preliminary contacts as continuous signal, automatic reset
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
SC
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
Main preset with pulse signal, with automatic reset
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
SC
Tw
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Main preset with pulse signal, output signal P1 as continuous signal, automatic reset
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
NE214
48 www.baumer.com
Adding operating mode Subtracting operating mode
Main preset with pulse signal, without automatic reset (start count value at zero)
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
Tw
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Tw
Parallel comparison
RESET
VW (P2)
VW (P1)
O
OUT 1
OUT 2
The subtracting mode is not
adjustable.
Self-adjusting preset with pulse signal, without automatic reset
RESET
VW (P1)
VW (P2)
O
OUT 1
OUT 2
SC
T
w
Tw
Input of the preset value P1 corresponds to the
interval between the preliminary signal and the
final signal. This means that, if the final signal
(i.e. preset value P2) is changed, the preliminary
signal is automatically readjusted.
The adding mode is set if the chosen start count value SC is lower
than preset values P1 and P2. The subtracting mode is set if the
chosen start count value SC is greater than preset values P1 and P2.
NE214
www.baumer.com
49
6 Technical data
Technical data - electrical ratings
Voltage supply 115/230 VAC ±10 % (50/60 Hz)
24/48 VAC ±10 % (50/60 Hz)
24 VDC ±10 %
Power consumption 7 VA, 5 W
Sensor supply 12...26 VDC / max. 100 mA
Display LED, 7-segment display
Number of digits 6-digits
Digit height 14 mm
Function Preset-/ Main counter with 2 presets
Batch counter with 1 preset, Totalizer,
Hour counter
Scaling factor 0.0001...9999.99
Multitplier / batch counter 1...999
Count modes Adding or subtracting,
A-B difference (difference counting)
A+B total (parallel counting),
Up/Down, A 90° B phase evaluation
Counting frequency 3 Hz, 25 Hz, 10 kHz programmable
Operating modes Step preset, Main preset, Parallel
alignment, Trailing preset
Data memory >10 years in EEPROM
Reset Button, electric or automatic
Outputs electronic Optocoupler
Outputs relay Potential-free change-over contact
Output holding time 0.01...99.99 s
Analoge output 0(2)...10 V, 0(4)...20 mA
Interfaces RS232, RS422, RS485
Standard DIN EN 61010-1 Protection class II, Overvoltage
category II, Pollution degree 2
Emitted interference DIN EN 61000-6-3
Interference immunity DIN EN 61000-6-2
Programmable parameters Operating modes, Sensor logic,
Scaling factor, Count mode, Control
inputs
Approval UL approval / E63076
Technical data - mechanical design
Ambient temperature 0...+50 °C
Storing temperature -20...+70 °C
Relative humidity 80 % non-condensing
E-connection Plug-in screw terminals
Core cross-section 1.5 mm²
Protection DIN EN 60529 IP 65 (face with seal)
Operation / keypad Membrane with softkeys
Housing type Built-in housing
NE214
50 www.baumer.com
Dimensions W x H x L 96 x 48 x 124 mm
Installation depth 124 mm
Mounting Clip frame
Cutout dimensions 92 x 44 mm (-0.6)
Materials Housing: Makrolon 6485 (PC)
Keypad: Polyester
Weight approx. 350 g (AC), 250 g (DC)
Technical data - Trigger level
Comparator inputs Input circuit
Inputs PNP- / NPN-logic
Input level Programmable
Input level Low 0...2 VDC
Input level High 3...40 VDC
Input resistance 3 kΩ
Relay outputs Output circuit
Switching voltage max. 250 VAC / 110 VDC
Switching current max. 1 A
Switching capacity max. 150 VA / 30 W
Relay responding time 5 ms
Electronical outputs Output circuit
Optocoupler short-circuit proof
Switching voltage max. 40 V
Switching current max. 15 mA
Residual voltage <1 V
Technical data - Analog output
Resolution 12 bit (4096 steps)
Output ranges
- with current output 0...20 mA
4...20 mA (programmable)
1 bit value: 4.884 μA
Max. load (burden): 500 Ohms
- with voltage output 0...10 V
2...10 V (programmable)
1 bit value: 2442 mV
Min. load (burden): 1000 Ohms
Accuracy ±0.1% of final value
Non-linearity ±1 LSB
Output temp. coefficient Typically ±50 ppm/°C
Offset tolerance Max. ±0.50 μA, Max. ±0.25 mV
Offset temp. coefficient Max. ±20 ppm/°C
Reference voltage -2.5 V
Insulation 250 VRMS min. output to tacho logic
Other All outputs are short-circuit proof
All other functions electrically isolated
NE214
www.baumer.com
51
6.1 Dimensions
6.2 Default settings
The following parameters are programmed into the counter by the
factory, prior to delivery:
Preset value, main counter P1 100
Preset value, main counter P2 1000
Start count value 0
Scaling factor, main counter XP 1.0000
Display No decimal point
Pulse signal time, main counter 0.25 s
Counting mode Operating mode 0 (stage preset)
Inputs, main and totalizing counter
Track A and UP/DOWN on track B
Change of preset Effective immediately
Counting frequency 10 kHz
6.3 Error messages
Fault must be rectified by the factory.
Excessively fast sequences, e.g. inadequate intervals between
presets at high counting frequency; counting frequency for track A or
B too high.
● Error message
can be cleared with the key.
NE214
52 www.baumer.com
7 Part number
NE214. AX01
Voltage supply
1 24 / 48 VAC
2 115 / 230 VAC
3 24 VDC
Outputs
0 Without relay
1 Relay outputs
2 Relay and optocoupler outputs/analogue
output
Interface
0 Without interface
1 RS485
2 RS422
3 RS232
Loading...
