Pro budoucí použití si prosím poznamenejte následující informace, které najdete
na informačním štítku a datum prodeje, který je uveden na Vašem účtu / faktuře:
Model …………………….....
Výrobní číslo ……………………......
Datum prodeje …………………….......
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ
LIKVIDACE ODPADU
Roztřiďte odpad podle různých materiálů
(kartón, polystyrén, atd.) a zlikvidujte jej
podle místních předpisů (zákon č.125/97
Sb. o odpadech §18 a 19 a vyhláška
č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení
jejich životnosti do sběrných surovin (§ 16
a 17 vyhláška č. 338/97 Sb.).
Tento spotřebič je určen jenom pro
použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš
výrobek.
Prosíme, abyste si pozorně přečetl Návod
na obsluhu, což Vám pomůže správně
používat spotřebič. Prosíme, uschovejte si
ho pro budoucí potřebu.
Protože Baumatic neustále vylepšuje své
produkty, vyhrazuje si právo učinit změny,
které budou považovány za nevyhnutelné,
bez upozornění v této Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme
24-měsíční záruku.
Upozornění
Na Záručním listě si nechte potvrdit datum
instalace a uvedení do provozu.
Prosím uchovejte si také účet
o zaplacení za spotřebič / fakturu.
Tato dokumentace bude od Vás
požadována servisním technikem při
záruční opravě.
Instalaci spotřebiče svěřte odborné firmě,
organizaci k tomu oprávněné. V opačném
případě Vaše právo na bezplatné
odstranění závady zaniká.
POPRODEJNÍ SERVIS
Vysoká kvalita a vyspělá technologie
našich spotřebičů zaručuje jejich
bezchybný provoz.
Avšak dojde-li k závadě, pokuste se
odstranit ji zkontrolováním, zda jste
postupovali podle pokynů uvedených
v tomto návodu.
V případě potřeby odborné technické
pomoci prosíme kontaktujte naše servisní
středisko :
Telefon 800 185 263
v pracovní dny od 9.00 do 17.00 hod.
nebo na www.baumatic.cz
Prosíme, abyste měli připravené po ruce
následující údaje :
• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče
1
1 OBECNÉ ……………………………
………………………………..
3
OBSAH
2 BEZPEČNOSTNÍ OPATŘENÍ …………………………………….. 3
3 INSTRUKCE PRO INSTALACI …………………………………… 3
4 OBSLUHA …………………………………………………………… 4
5 NASTAVENÍ VYPOUŠTĚNÍ VZDUCHU …………………………. 4
6 POUŽITÍ A ÚDRŽBA ……………………………………………….. 5
7 SCHÉMA ZAPOJENÍ ………………………………………………. 6
2
1. OBECNĚ
a) Pozorně si přečtěte následující
důležité informace, týkající se údržby a
bezpečnosti při instalaci. Tuto
informační brožurku si uschovejte pro
případné nahlédnutí.
b) Tento odsavač par byl navržen ve
dvou verzích: vnější odsávání) nebo
filtrační verzi (vnitřní cirkulace
vzduchu).
Varování
Elektrické spotřebiče mohou být v určitých
situacích nebezpečné.
a) Nekontrolujte stav filtrů, je-li odsavač
b) Po použití přístroje se nedotýkejte
c) Pod odsavačem par je zakázáno
d) Nepoužívejte otevřený oheň, neboť
e) Při smažení jídla neustále dbejte na to,
2. BEZPEČNOSTNÍ OPATŘENÍ
a) Dbejte zvýšené opatrnosti v případě,
že odsavač par je v provozu zároveň s
otevřeným ohněm nebo hořákem,
závislých na vnějším prostředí a
poháněných jinou, než elektrickou
energií, protože odsavač par odebírá z
prostředí vzduch, který otevřený oheň
nebo hořák potřebují pro spalování.
b) Záporný tlak prostředí nesmí
přesáhnout 4 Pa (4*10-5 bar).
c) Pro bezpečný provoz odsavače par
zajistěte odpovídající větrání prostředí.
d) Dodržujte místní pravidla, které se
vztahují na vnější odsávání vzduchu.
f) Před jakoukoliv údržbou přístroje
3. INSTRUKCE PRO INSTALACI
První způsob:
3.1 Nejlepší účinnosti odsavače par
3.2 Abyste odsavač par mohli umístit na
3.3 Do děr zasuňte matice šroubu.
3.4 Šrouby zasuňte do matic a utáhněte je.
3.5 Odsavač par zastrčte na utažené
par v provozu.
žárovek.
vaření na plameni.
poškozuje filtry a může způsobit požár.
aby přehřátý olej nemohl způsobit
požár
nejdříve odpojte elektrickou zástrčku.
dosáhnete tak, že jej umístíte do výšky
65 až 75 cm nad kuchyňský povrch.
stěnu, vyvrtejte v ní na vhodném místě
2 díry o průměru 8mm tak, aby otvor
na zadní straně odsavače byl ve
středu mezi nimi.
šrouby. Na odsavač par nasuňte
jednostrannou záklopku.
Druhý způsob:
3.1 Vyvrtejte 6 děr o průměru 4mm na
spodní část závěsné skříně
3
3.2 Na odsavač par vložte jednostrannou
záklopku. Poté jej umístěte na spodní
část závěsné skříně a upevněte jej
pomocí šesti přiložených šroubů.
3.3 Upravenou desku umístěte na spodní
část odsavače par tak, aby mezi zadní
stranou odsavače a závěsnou skříní
nebyla žádná mezera.
Upozornění
V případě, že nesvítí světla, se ujistěte, že
jsou dobře utažena
4. OBSLUHA
4.1 Zástrčku zasuňte do zdroje
elektrického napětí.
4.2 Nastavíte-li spínač① do polohy “I”,
světla budou zapnuta. Nastavíte-li
spínač do polohy “0”, světla budou
vypnuta.
4.3 Nastavíte-li spínač① do polohy
“1①2①3”, pak bude odsávání fungovat
jednou ze tří
rychlostí:“nízkou①střední①vysokou”,
nastavíte-li spínač do polohy “0”, pak
se odsávání vypne.
5. NASTAVENÍ VYPOUŠTĚNÍ
VZDUCHU
Abyste mohli provést tuto výměnu,
vyžádejte si u svého prodejce sadu
uhlíkových filtrů. Aktivní uhlíkové filtry jsou
nezbytné pro čištění vzduchu, který je
vypouštěn do místnosti. Filtry jsou
neomývatelné, staré filtry nemohou být
znovu použity a musí být nahrazeny
novými a to nejméně jednou za čtyři
měsíce. Nasycení aktivovaných uhlíkových
filtrů víceméně závisí na délce používání
odsavače par, na druhu vaření a na
pravidelnosti čištění filtru na mastnotu. Filtr
musí být použit v odsávací skupině.

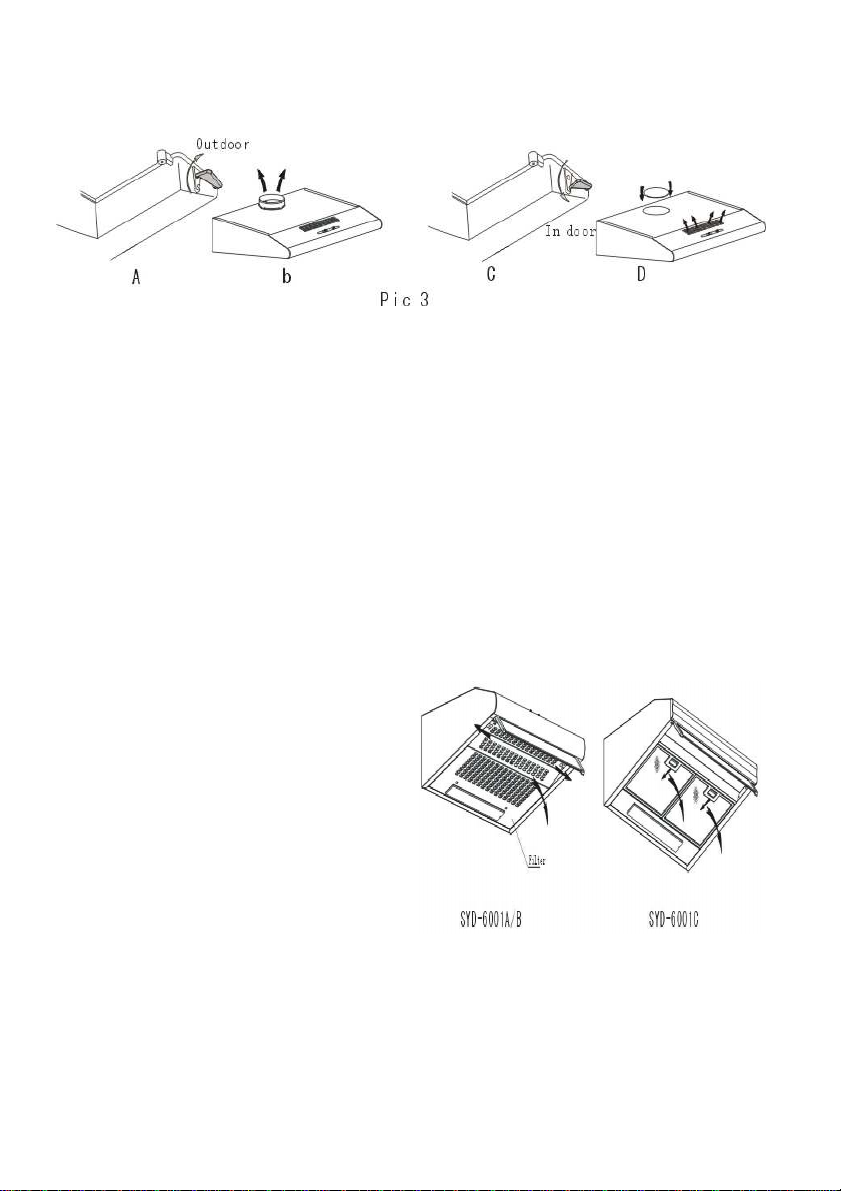

Vnější vypouštění vzduchu
Otočte odvodovou páčku směrem ven(obr.
3A), nasaďte výpusť, otevřete odsavač par,
kouř bude odcházet výpustí.
Vypouštění vzduchu do místnosti
Otočte odvodovou páčku směrem
dovnitř(obr. 3C), nasaďte výpusť, otevřete
odsavač par, kouř bude odcházet výpustí.
4
Ven Dovnitř
6. POUŽITÍ A ÚDRŽBA
Přístroj doporučujeme zapnout před vařením.
Doporučujeme ponechat přístroj v provozu po 15 minut po skončení vaření, aby došlo k
úplnému odsátí výparů a pachů z vaření.
Řádné fungování odsavače par vyžaduje pravidelnou údržbu, zejména filtru z aktivního
uhlí.
Filtry na mastnotu zachycují částice mastnoty ze vzduchu, a proto se v závislosti na tom,
jak často přístroj používáte, postupně ucpávají.
Abyste se vyhnuli nebezpečí, doporučujeme filtr čistit maximálně jednou za dva měsíce, a
to podle následujícího návodu.
•Vyjměte filtry z odsavače par a omyjte je roztokem vody a neutrálního tekutého
čistícího prostředku tak, aby řádně
nasákly.
•Řádně propláchněte teplou vodou a
nechte osušit.
• Hliníkové desky mohou po několika
praních změnit barvu. Nejedná se o
závadu, avšak desky nejsou
omývatelné a znovu použitelné, a
proto musí být
•vyměněny každé čtyři měsíce.
Nasycení aktivovaných
•uhlíkových filtrů víceméně závisí na četnosti používání přístroje, na druhu vaření a na
pravidelnosti čištění filtru na mastnotu.Větrák a ostatní povrchy odsavače par
pravidelněčistěte s použitím tkaniny navlhčené v denaturovaném alkoholu nebo
neodírajícího tekutého čistícího prostředku.
5
Rozměry výrobku: Rozměry pro instalaci:
Výška: 135 mm Šířka: 600 mm
Šířka: 600 mm Hloubka: 370 mm
Hloubka: 500 mm
Specifikace výrobku: Kapacita odsáváni:
o Posuvné ovládání 180 m³/hod.
o 3 rychlosti
o 1x umyvatelný tukový filtr
o 1x světlo
Možnosti doplňků:
Filtr pro recirkulaci (1x SF11)
DK5 1 metr dlouhé odtahové potrubí 125 mm Ø
DK10 3 metry dlouhé odtahové potrubí 125 mm Ø
ploché
6
7. SCHÉMA ZAPOJENÍ
Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti
Baumatic www.baumatic.cz - www.baumatic.com nebo se obraťte na svého prodejce.
7
