CAN52.3ME
CAN75.3SS
podstavný odsavač par
2
Návod k obsluze pro Váš
přístroj Baumatic
CAN52.3ME
CAN75.3SS
52 cm
75 cm
Podstavný odsavač par
POZNÁMKA:
DŮLEŽITÉ informace včetně bodů k bezpečnosti a instalaci, které
Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte
jej prosím, na bezpečném místě, aby byl snadno přístupný pro
budoucí použití jak pro Vás, tak i pro osoby, které nejsou
seznámeny s provozem tohoto spotřebiče.
Tento návod s pokyny pro uživatele obsahuje
GS 01/01/11
3
Obsah
Ochrana životního prostředí ..................................................... 4
Důležité bezpečnostní informace.............................................. 5
Specifikace odsavače par ......................................................... 8
CAN52.3ME 8
CAN75.3SS 9
Používání odsavače par .......................................................... 10
Před prvním použitím 10
Používání odsavače par 10
Čištění odsavače par............................................................... 11
Čištění 11
Tukový filtr 12
Vyjmutí a vyčištění tukových filtrů 12
Výměna žárovky 13
Montáž filtrů s aktivním uhlím 14
Instalace ................................................................................ 16
Elektrické připojení 17
Před zahájením instalace 17

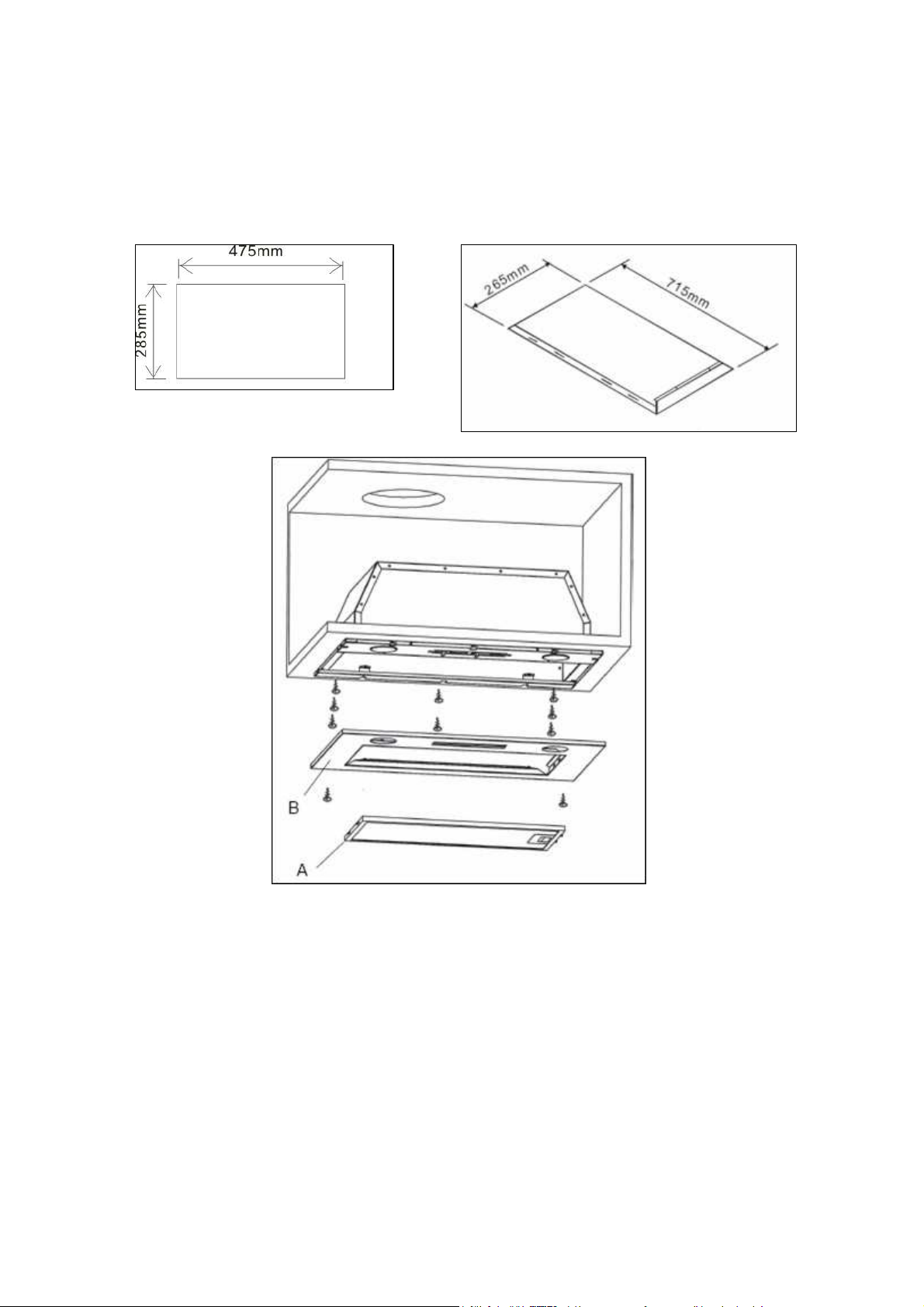

Instalace odsavače par 18
Napojení na externí odtah 20
Dokončení instalace 21

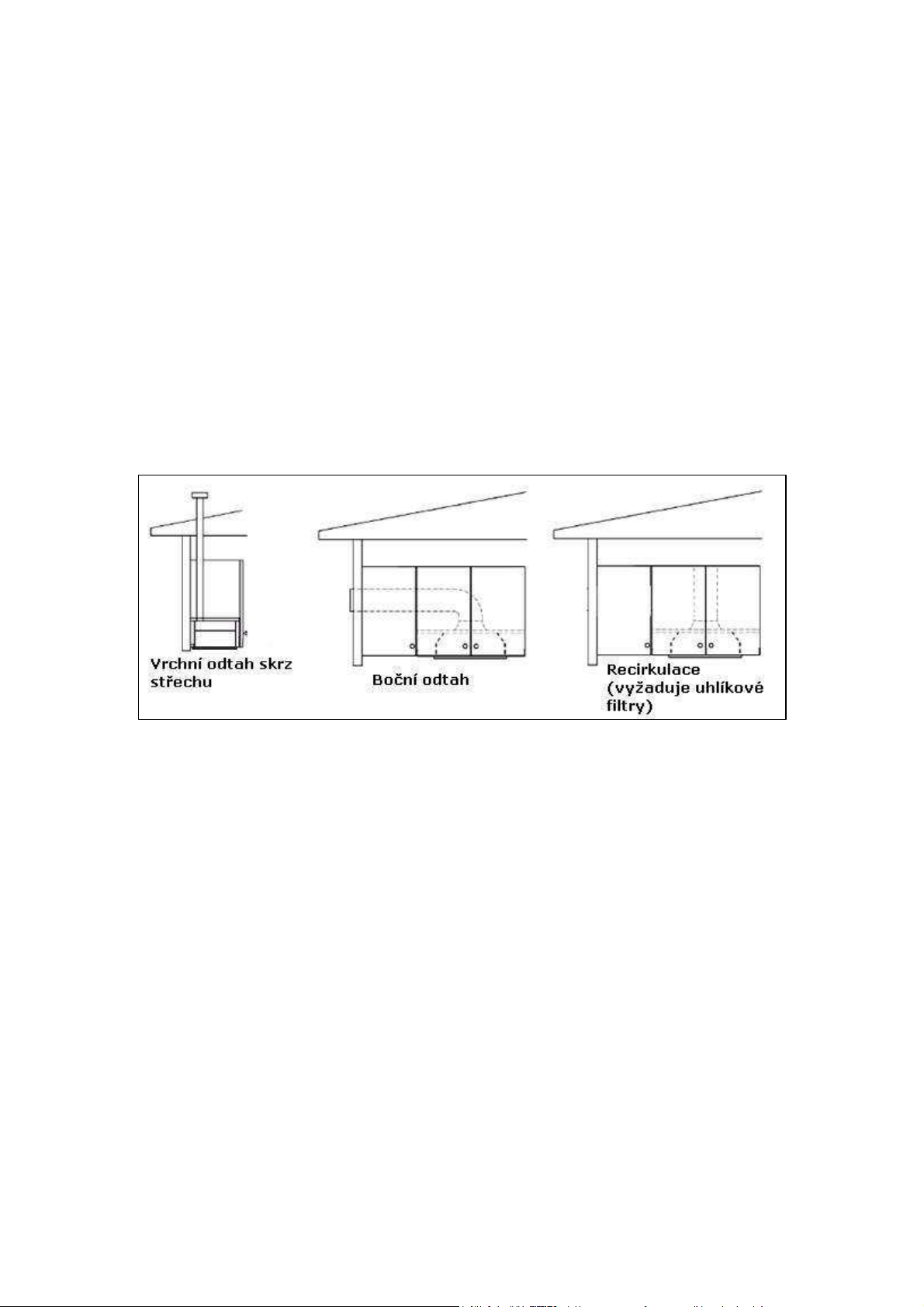

Režim odsávání s odtahem nebo recirkulace vzduchu? .......... 21
Odstraňování závad................................................................ 22
Baumatic čisticí prostředky .................................................... 22
Můj spotřebič nepracuje správně............................................ 24
4
Ochrana životního prostředí
LIKVIDACE ODPADU
Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a
zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o
odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení jejich životnosti do
sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).
Tento spotřebič je určen jenom pro použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš výrobek.
Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže
správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí
potřebu.
Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo
učinit změny, které budou považovány za nevyhnutelné, bez
upozornění v této Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme 24měsíční záruku.
Upozornění
Na Záručním listě si nechte potvrdit datum instalace a uvedení do
provozu.
Prosím, uchovejte si také účet o zaplacení za spotřebič/
fakturu.
Tato dokumentace bude od Vás požadována servisním technikem při
záruční opravě.
Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu
oprávněné. V opačném případě Vaše právo na bezplatné odstranění
závady zaniká.
POPRODEJNÍ SERVIS
Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich
bezchybný provoz.
Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda
jste postupovali podle pokynů uvedených v tomto návodu.
V případě potřeby odborné technické pomoci prosíme, kontaktujte
naše servisní středisko:
Telefon 800 185 263
v pracovní dny od 9.00 do 17.00 hod. nebo na
5
www.baumatic.cz
Prosíme, abyste měli připravené po ruce následující údaje:
• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče
Poznámka
Tato příručka s pokyny pro uživatele obsahuje DŮLEŽITÉ informace,
včetně bezpečnostních a instalačních pokynů, které Vám umožní získat
z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném
místě tak, aby byla snadno dostupná pro budoucí použití.
Důležité bezpečnostní informace
Pro společnost Baumatic je nejdůležitější Vaše
bezpečnost. Před zahájením vlastní instalace a
používáním tohoto spotřebiče si prosím, důkladně
pročtěte tuto instrukční příručku. Pokud Vám nejsou
jakékoli informace uvedené v této příručce jasné,
prosím, spojte se s Technickým oddělením Baumatic.
DŮLEŽITÉ: Veškeré instalační práce musí být
provedeny kvalifikovaným elektromontérem
nebo kompetentní osobou.
o Odsavač musí být nainstalován v souladu s instalačními pokyny a
všemi dále uvedenými opatřeními.
o Pokud je odsavač par nainstalován pro použití nad plynovým
spotřebičem, potom opatření pro větrání musí být v souladu
s obecně platnými bezpečnostními předpisy pro plyny a
stavebními předpisy.
o Je nebezpečné měnit specifikace nebo modifikovat jakýmkoli
způsobem tento výrobek. Nezasahujte neoprávněně do
spotřebiče, ani se jej žádným způsobem nepokoušejte
modifikovat.
o Při instalaci odsavače prosím, dbejte, aby byly dodrženy
doporučené vzdálenosti mezi nejvyšším bodem varného panelu
(včetně hořáků) a spodní částí odsavače par.
Elektrické sporáky: 700 mm
Plynové sporáky: 700 mm
Uhelné/naftové sporáky: 800 mm
6
o DŮLEŽITÉ: Neinstalujte odsavač par nejméně 700 mm nad
horní část sporáku.
o Při instalaci mezi dvěma sousedícími nástěnnými skříněmi nesmí
tyto skříně přečnívat varnou desku.
o Hrany odsavače par jsou ostré – mějte toto na mysli při
manipulaci se spotřebičem, zvláště při jeho instalaci a čištění.
o Neprovádějte čištění za tukovými filtry!
o Jestliže jsou v místnosti, kde bude odsavač par použit, zařízení
na spalování paliva, jako je např. kotel pro ústřední vytápění,
musí být jeho průduch utěsněného nebo vyváženého typu.
o Pokud jsou namontovány jiné typy topenišť nebo spotřebičů,
zajistěte přivádění dostatečného množství vzduchu do místnosti.
o Pokud je odsavač používán v režimu odsávání s odtahem,
zajistěte, aby vedení bylo ohnivzdorné a nebyla použita žádná
kolena s ohybem menším než 90 stupňů, neboť tím by docházelo
ke snižování účinnosti odsavače.
o Zajistěte, aby vedení v odsávacím režimu s odtahem mělo po
celé délce stejný průměr, jako je průměr výstupního otvoru.
o Zamezte dětem v používání a hraní si
s odsavačem par nebo v neoprávněných
zásazích do spotřebiče. Starší děti a invalidní
osoby by při používání odsavače par měly být
pod dohledem.
o Tento odsavač par je určen pouze pro použití
v domácnosti.
o Prosím, zlikvidujte pečlivě obalový materiál –
zvláště nebezpečný je pro děti.
o Znečištěný olej představuje velké nebezpečí vzniku požáru.
o Při vaření na plynovém sporáku vždy pokládejte pokličky na
hrnce a pánve.
o Výrobce odmítá jakoukoli odpovědnost za škody na odsavači par
7
nebo za jeho případné vzplanutí z důvodu nedodržování zásad
protipožární bezpečnosti, uvedených v této příručce.
o Nezapomeňte, že při režimu odsávání odčerpává odsavač par
vzduch z místnosti, ve které je umístěn. Zajistěte proto
dodržování příslušných opatření pro větrání místnosti.
o Nezapomeňte, že odsavač odstraňuje z místnosti zápachy,
nikoli páru.
o Upozornění: Před prováděním jakýchkoli prací
na odsavači par, včetně výměny žárovek, musí
být odsavač vždy odpojen od elektrické sítě.
o Nepřipojujte odtahový systém tohoto odsavače na žádný jiný
větrací systém, který je používán pro jiný účel.
o Neinstalujte nad sporák s vysokoúrovňovým
grilem.
o Nikdy neponechávejte pánve na smažení v době
jejich používání bez dozoru, neboť přepálené tuky
a oleje se mohou vznítit.
o Odsavač par by neměl být vystaven přímému zdroji tepla
z přístrojů na vaření umístěných pod ním, např. nekrytý oheň od
plynového hořáku nebo teplo z elektrické varné desky, na níž
není pánev.
o Nesnažte se používat odsavač par, pokud je jakýmkoli způsobem
poškozen. Nikdy se nepokoušejte používat odsavač bez
nainstalovaných tukových filtrů, nebo když jsou tukové filtry
nadměrně zamaštěny.
o Nikdy neprovádějte pod odsavačem par flambování.
o Světla na tomto spotřebiči by se měla používat pouze během
provozu odsavače. Nemají zůstávat permanentně rozsvícená a
sloužit jako světelný zdroj.
Výrobce odmítá jakoukoli odpovědnost v případě
nedodržení zde uvedených pokynů pro instalaci,
údržbu a správné používání odsavače.
8
Specifikace odsavače par
CAN52.3ME
Rozměry výrobku:
Výška: 166 mm
Šířka: 520 mm
Hloubka: 321 mm
Specifikace:
o Posuvné ovládání
o Integrovaný axiální motor
o 3 rychlosti
o 1 omyvatelný hliníkový tukový filtr
o Zpětná klapka
o 2 halogenová světla
o Hlučnost: 45/ 50/ 55 dB
Max. výkon odsávání: 250 m³/hod
Max. výkon recirkulace: 147 m³/hod
Volitelné příslušenství: Filtr pro recirkulaci (1 x pár ST1)
9

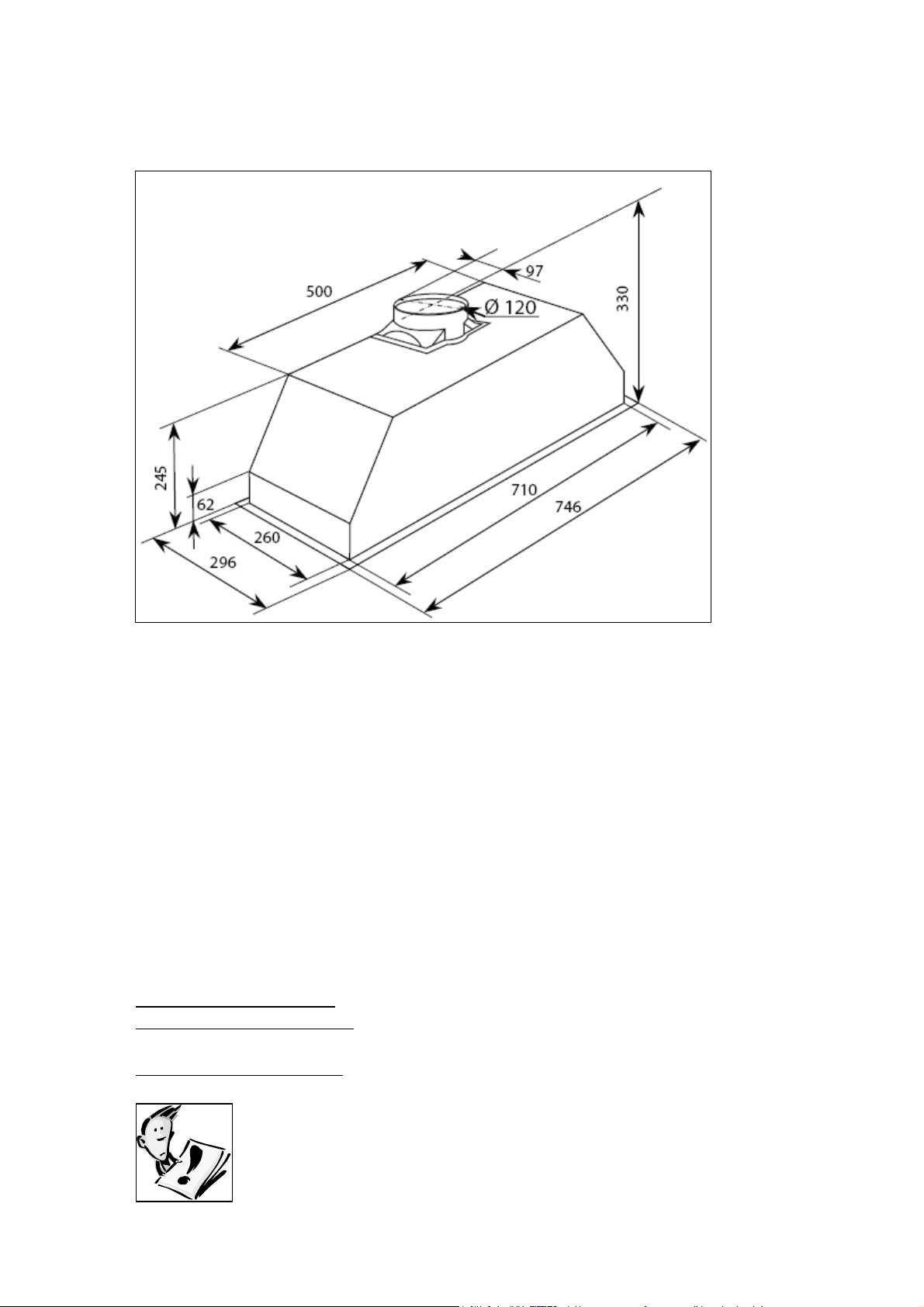

CAN75.3SS
Rozměry výrobku:
Výška: 245 mm
Šířka: 746 mm
Hloubka: 296 mm
Specifikace:
o Posuvné ovládání
o Integrovaný axiální motor
o 3 rychlosti
o 1 omyvatelný hliníkový tukový filtr
o Zpětná klapka
o 2 halogenová světla
o Hlučnost: 61/ 65/ 68 dB
Max. výkon odsávání: 750 m³/hr
Max. výkon recirkulace: 417 m³/hr
Volitelné příslušenství: Filtr pro recirkulaci (1 x pár ST1)
Volitelné příslušenství je dostupné v oddělení náhradních
dílů Baumatic.
10
Používání odsavače par
Před prvním použitím
o DŮLEŽITÉ: Před prvním použitím odsavače par
se musí dodržet následující postup.
o Před prvním použitím byste všechny nerezové povrchy odsavače
par měli ošetřit kvalitním nerezovým čističem.
o Tím na povrchu ulpí ochranný voděodolný silikonový film.
Používání odsavače par
o Dohlédněte, aby spotřebič zapojila příslušně kvalifikovaná osoba,
a to dle příslušných pokynů k instalaci vydaných společností
Baumatic.
o Najděte ovládací panel, který je umístěn na přední pravé části
odsavače par.
o Na ovládacím panelu jsou dva posuvné ovládače, které
vykonávají jednotlivé funkce.
1) Ovladač světla. Světlo je možné používat dokonce, i když je
motor vypnutý (OFF).
0 = Světlo vypnuto (OFF)
1 = Světlo zapnuto (ON)
2) Ovladač motoru
= Nízká rychlost
= Střední rychlost
= Vysoká rychlost
11
DŮLEŽITÉ: V ideálním případě byste měli zapnout
odsavač deset minut před začátkem vaření, nebo
nejdéle když začínáte vařit. Odsavač by měl zůstat
zapnutý ještě alespoň deset minut po ukončení
vaření.
Čištění odsavače par
Upozornění: Před čistěním se vždy ujistěte, aby byl
odsavač par vypnutý, spínač na zdi.
Čištění
o Vnější části odsavače par čistěte jemným tekutým čisticím
prostředkem pomocí nového navlhčeného čistícího hadříku.
o Nikdy nepoužívejte brusné čistící prášky, korosivní roztoky nebo
kartáče.
o Nikdy nezasouvejte ostré předměty do otvorů ochranné mřížky
motoru.
o Ovládací panel a mřížku tukového filtru čistěte pouze jemným
tekutým čisticím prostředkem pomocí nového navlhčeného
čistícího hadříku.
o Pokud používáte spotřebič v režimu recirkulace vzduchu, je
nutno vyměňovat filtr s aktivním uhlím v doporučených časových
intervalech (viz část „Montáž filtru s aktivním uhlím“). Usazeniny
tuků mohou představovat nebezpečí vzniku požáru.
o Nikdy se nepokoušejte čistit prostor nad tukovým filtrem.
o DŮLEŽITÉ: Všechny nerezové povrchy odsavače par byste
měli pravidelně ošetřovat kvalitním čističem na nerezové
povrchy.
o To pomůže zachovat silikonový voděodolný film chránící
nerezové povrchy a udržující tyto povrchy v dobrém stavu po
dobu životnosti výrobku.
12
Tukový filtr
o V odsavači par jsou umístěny tukové filtry, které pomáhají
absorbovat částečky tuku a tím chránit Vaši kuchyň a nábytek od
zbytků tuků.
o Pokud dojde k nasycení tohoto kovového filtru zbytky tuků,
může se stát hořlavým.
o Aby se předešlo nebezpečí vzniku požáru, je nutno tento filtr
pravidelně čistit. V závislosti na míře používání odsavače je
čištění nutno provádět po každých 10-15 dnech, nebo nejméně
jednou za měsíc. K čištění používejte horkou vodu a normální
mycí prostředky.
o Nemyjte tukový filtr v myčce nádobí.
Údržba
Vyjmutí a vyčištění tukových filtrů
o Nejprve vyjměte tukové filtry
tak, že zatáhnete za rukojeť a
vysunete je z odsavače.
o Ponořte tukové filtry do horké vody s tekutým mycím
prostředkem na dobu přibližně jedné hodiny.
o Důkladně opláchněte v horké vodě.
o V případě potřeby celý proces opakujte.
13
Výměna žárovky
DŮLEŽITÉ: Před vlastní výměnou žárovky se
ujistěte, že jste odpojili odsavač par od elektrické
sítě.
o Po oschnutí namontujte
tukový filtr zpět.
o DŮLEŽITÉ: Před zpětným
namontováním tukového
filtru do odsavače par ho
nechte vždy důkladně
oschnout.
o Vyjměte tukový filtr (podle pokynů
na str. 12).
o Než začnete vyměňovat žárovky,
nechte je dostatečně vychladnout.
o Zjistěte, která žárovka potřebuje
vyměnit; najdete ji v držáku
žárovky, který se nachází uvnitř
obnažené části stříšky.
o Jemně stlačte spodní stranu žárovky, která potřebuje vyměnit, a
šroubováním proti směru hodinových ručiček ji uvolněte.
14
o Vložte novou, identickou žárovku (max. 40W).
o DŮLEŽITÉ: Závadné žárovky je nutno vyměnit okamžitě.
o Pokud žárovky ani poté nesvítí, ujistěte se nejprve, že jsou
správně zašroubované ve svých objímkách, a teprve poté si
vyžádejte technickou pomoc.
o Namontujte zpět tukový filtr.
Montáž filtrů s aktivním uhlím
Pokud má být spotřebič používán v režimu recirkulace vzduchu, je
nutno namontovat filtry s aktivním uhlím. Ty pomohou absorbovat
nepříjemné pachy, které vznikají při vaření.
DŮLEŽITÉ: Předtím než umístíte nebo vyjmete
uhlíkový filtr, ujistěte se, že jste odpojili
odsavač par od elektrické sítě.
o Filtr se připevňuje na přední část motoru ventilátoru. Uhlíkový
filtr musí být vyměněn nejméně každé čtyři měsíce v závislosti
na četnosti užívání, aby zajistil normální provoz v režimu
recirkulace.
CAN52.3ME (1x pár ST1 filtrů)
o Odstraňte tukové filtry.
15
2) Zahákněte uhlíkový filtr na kolíčky
umístěné na konci motoru.
3) Otáčejte uhlíkový filtr po směru hodinových ručiček,
dokud neucítíte, že se uzamkl na strany motoru.
4) Vyměňte uhlíkové filtry.
o Při výměně uhlíkových filtrů se držte kroků uvedených výše a
otáčejte uhlíkovým filtrem, aby se odjistil z motoru.
CAN75.3SS (1 x pár S1 filtrů)
1) Odejměte filtry (tak jak je vidět
na obrázku).
2) Uhákněte uhlíkové filtry na
kolíky, které jsou umístěny na
konci motoru.
16
3) Točte filtry v protisměru hodinových
ručiček dokud neucítíte, že je filtr na
správném místě.
o Opakujte tento process I s druhým uhlíkovým filtrem. Musíte
umístit uhlíkové filtry na oba konce motoru.
o Namontujte zpět tukové filtry.
o Uhlíkové filtry musí být v pravidelném intervalu měněny každé 3
– 6 měsíců.
Instalace
DŮLEŽITÉ: Před vlastní instalací a používáním
spotřebiče si nejprve přečtěte všechny pokyny a
ujistěte se, že hodnoty napětí (V) a frekvence
(Hz), uvedené na typovém štítku, jsou přesně
stejné jako hodnoty napětí a frekvence elektrické
sítě použité ve Vaší domácnosti. Typový štítek
naleznete za tukovým filtrem.
Výrobce odmítá nést jakoukoli odpovědnost v případě, že osoba, která
instalaci provedla, nedodržela všechny platné bezpečnostní předpisy,
jimiž se řídí běžné využití a řádný provoz příslušného elektrického
zařízení.
17
Elektrické připojení
Tento odsavač par je určen pro sestavenou a
trvalou instalaci.
o Napájecí kabel odsavače par musí být namontován proti směru
elektrického připojení za použití více-pólového spínače se
vzájemnou vzdáleností kontaktů nejméně 3 mm. Pojistka musí
mít kapacitu 3 A.
Varování: Toto zařízení musí být uzemněno.
Doporučujeme, aby spotřebič připojil servisní technik
společnosti Baumatic nebo kvalifikovaný elektromontér
v souladu s místními předpisy a pokyny společnosti
Baumatic.
Vodiče v síťových okruzích jsou barevné a odpovídají následujícímu
předpisu:
Modrý = nulový
Hnědý = fáze
Zelenožlutý = uzemnění
Pokud najdete v síťovém okruhu pouze dva vodiče (modrý a
hnědý), žádný z nich nesmí být připojen k zemnící svorce.
o Vzhledem k tomu, že barvy síťových vodičů nemusejí odpovídat
barevnému označení svorek ve vaší rozvodné skříňce, prosím
postupujte následovně:
o Modrý vodič je nutno připojit ke
svorce označené písmenem „N“
(nulová), nebo ke svorce označené
černě.
o Hnědý vodič je nutno připojit ke
svorce označené písmenem „L“,
nebo ke svorce označené červeně.
Před zahájením instalace
o Zkontrolujte, zda zakoupený výrobek má správné rozměry pro
zvolené místo instalace. Navíc si ověřte, zda je k dispozici
elektrická zásuvka, která zůstane přístupná i po namontování
odsavače. Pokud plánujete používat výrobek v režimu odsavače
par s venkovním odtahem, potom zde musí být k dispozici i
prostor pro připojení hadice odvádějící vzduch do venkovního
prostoru.
18
o Před namontováním odsavače par proveďte nejprve všechny
zednické práce.
o Ujistěte se, že veškerá elektrická připojení jsou prováděna
příslušně kvalifikovanou osobou.
o Před zahájením instalace odsavače par je nutno z něj vyjmout
tukové filtry.
o Zkontrolujte vnitřek výrobku a ověřte si, že uvnitř nezůstaly
žádné obalové materiály, ani jakékoli jiné materiály, jako jsou
sáčky se šrouby, záruční podklady, apod. Je třeba je vyjmout a
uschovat pro další použití.
o Pokud je možno, odpojte a přemístěte stranou volně stojící nebo
zabudované sporáky z jejich místa, abyste získali snadnější
přístup k zadní stěně a ke stropu. Pokud toto není možné, potom
je nutno umístit ochranný materiál na pracovní plochu varné
plotýnky nebo sporáku. Tím se zamezí poškození těchto ploch a
ochrání se před stavební sutí.
o Pro smontování odsavače par si zvolte rovnou plochu. Tuto
plochu pokryjte ochranným materiálem a položte na ni všechny
části odsavače a upevňovací prvky.
o Nepřipevňujte tento spotřebič ke stěně nebo skříňkovému
nábytku obkládáním, omítáním, ani jej nepřilepujte silikonovým
lepidlem. Spotřebič je navržen pouze pro namontování na stěnu.
Instalace odsavače par
Upozornění: Budete se muset rozhodnout, ještě před
instalací Vašeho odsavače par, zda ho budete
používat v režimu venkovního odtahu nebo v režimu
recirkulace vzduchu. Rozdíl mezi těmito dvěma
modely je vysvětlen na straně 21-22.
o Doporučujeme, aby instalaci tohoto odsavače prováděly
současně nejméně dvě osoby.
o Váš odsavač by měl být připevněn pouze do skříňky kuchyňské
linky.
o Musí být umístěn ve výšce nejméně 700 mm nad horní částí
sporáku, který je pod odsavačem. Nezavěšujte spotřebič mezi
dvě skříňky kuchyňské linky.
o Důležité: Odsavač par je možno připojit k elektrické síti až
po dokončení celé jeho instalace.
19
1) Odstraňte kovový tukový filtr (A).
2) Vespod kuchyňské jednotky vytvořte otvor; výřez musí mít rozměry
stejné jako na nákresu dole.
CAN52.3ME CAN75.3SS
o DŮLEŽITÉ: Pokud se chystáte napojit odsavač na externí odtah,
musíte vykonat kroky uvedené v kapitole “Napojení na externí
odtah” předtím, než provede zbytek instalace (tuto informaci
naleznete na str. 19).
3) Do vnitřní části kuchyňské jednotky udělejte otvor na elektrický
kabel. Odstraňte 2 šrouby zajišťující rámeček (B) k odsavači. Ujistěte
se, že dvě podpůrné svorky na každé straně odsavače jsou nastaveny
tak, aby přizpůsobily tloušťku montážního povrchu nastavením svorky
pomocí šroubu.
20
4) Zvedněte odsavač směrem k výřezu, který jste udělali v kroku 2.
Protáhněte elektrický kabel otvorem vytvořeným v kroku 3.
DŮLEŽITÉ: V této fázi ještě nezapojujte elektrický kabel k síti.
5) Vysaďte odsavač zcela do výřezu vytvořeného v kroku 2. Pokud
budete odsavač napojovat na externí odtah, poté se upevněte
vzduchovou hadici na vývod odsavače.
o Jedna osoba by měla podpírat odsavač. Další osoba by měla
pomocí šroubů vrátit na původní místo rámeček odsavače a plně
utáhnout 2 podpůrné šrouby skrz převrtané otvory ve vnějším
rámečku odsavače do kuchyňské jednotky. Ujistěte se, že
všechny podpůrné šrouby jsou plně utaženy.
o Nasaďte tukový filtr.
Napojení na externí odtah
o Napojte spojku k vršku odsavače použitím dvou menších
dodaných šroubků.
o Zapojte Ø125 mm vzduchovou hadici k odpadnímu vývodu, který
je vhodný pro různé kuchyňské výpary.
o Odpadní vývod by měl mít průřez min. 150 cm² (prosím, berte
na vědomí, že vzduchová hadice není součástí dodávky, ale lze ji
koupit v oddělení náhradních dílů Baumatic).
o Maximální vzdálenost mezi spojkou a Vaším odpadním vývodem
by měla být 3 metry, s 90° ohybem. Na každý další 90stupňový
ohyb se maximální vzdálenost zkracuje o další metr.
o Před upevněním odsavače do kuchyňské jednotky zapojte druhý
o konec vzduchové hadice ke spojce na vrchní části odsavače.
21
Dokončení instalace
o Pokud chcete používat odsavač na režim recirkulace, měli byste
v této fázi nasadit dva uhlíkové filtry. Více v kapitole “Montáž
filtrů s aktivním uhlím” na straně 14-15.
o Elektrické zapojení musí odpovídat elektrickým požadavkům
uvedeným na typovém štítku, který se nachází uvnitř odsavače.
Spotřebič by měl být nyní zapojen do elektrické sítě. Detailní
informace o elektrickém zapojení naleznete na straně 16-17.
o Nasaďte tukový filtr a poté zapněte spotřebič.
Zkontrolujte, zda spotřebič správně funguje při
zvolení všech rychlostí a zda lze zapnout a vypnout
světla.
Režim odsávání s odtahem nebo recirkulace vzduchu?
Upozornění: Před instalací odsavače par se budete
muset rozhodnout, zda budete spotřebič používat v
režimu odsávání par s odtahem nebo v režimu
recirkulace vzduchu.
Jaký je rozdíl mezi režimem odsávání par a režimem
recirkulace vzduchu?
o Při režimu odsávání je špatný vzduch odváděn přes tukový filtr
ven z místnosti cestou externího odtahového vedení vzduchu.
o V režimu recirkulace vzduchu je spotřebovaný vzduch veden
přes tukový filtr a prochází skrz filtr s aktivním uhlím s cílem
jeho pročištění. Vzduch poté znova vstupuje do kuchyně otvorem
v odsavači par.
o Pro dosažení optimálního výkonu doporučujeme používat
odsavač par v režimu odsávání s připojením k vnějšímu odtahu.
o Bohužel, pokud bydlíte v bytě, nebo pokud je odsavač příliš
daleko od vnější stěny, nemusí být toto vždy možné. Jedinou
alternativou je potom vnitřní oběh vzduchu.
Recirkulace: Odtah:
22
Potřebuji filtr s aktivním uhlím?
o Všechny odsavače par mají tukový filtr, a pokud je odsavač par
používán v režimu recirkulace vzduchu, musí být kromě
tukového filtru namontován i filtr s aktivním uhlím.
Odstraňování závad
Upozornění: Pokud odsavač par vykazuje známky nesprávného
provozu, potom, dříve než budete volat do oddělení
zákaznického servisu společnosti Baumatic, proveďte prosím,
nejprve kontrolu spotřebiče podle dále uvedeného přehledu
kontrol.
Můj odsavač par nestartuje.
o Zkontrolujte, zda je odsavač připojen k elektrické síti a, zda
jste zvolili některou z rychlostí ventilátoru.
Můj odsavač par nepracuje účinně.
o Zkontrolujte, zda je nastavena správná rychlost ventilátoru.
23
o Zkontrolujte, zda není tukový filtr znečistěný, a jestli
nepotřebuje vyčistit.
o Pokud je odsavač nastaven na režim recirkulace vzduchu,
zkontrolujte, zda není nutno vyměnit filtry s aktivním uhlím.
o Pokud je odsavač nastaven na režim odsávání par s venkovním
odtahem, zkontrolujte, zda nejsou odtahová hadice a odtahový
otvor ucpány.
Můj odsavač par je hlučný a/nebo vibruje.
o Zkontrolujte, zda byla instalace provedena podle instrukční
příručky.
o Určitá úroveň hluku a vibrací je běžná podle kapacity odtahu
odsavače.
NEPOKOUŠEJTE SE ODSAVAČ OPRAVIT SAMI. POKUD
SPOTŘEBIČ STÁLE NEPRACUJE SPRÁVNĚ, PROSÍM,
KONTAKTUJTE ZÁKAZNICKOU LINKU BAUMATIC.
Baumatic čisticí prostředky
o BC001 – Čistič a odmašťovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC004 – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)
Pokud budete chtít objednat jakýkoli čisticí prostředek,
prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód
výrobku.
24
Můj spotřebič nepracuje správně
DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně,
měli byste ho odpojit od elektrického zdroje a
následně kontaktovat naši servisní linku na čísle 800
185 263.
NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.
Spotřebič musí být přístupný tak, aby technik mohl provést
náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke
spotřebiči, technik opravu neprovede.
V případě trvajícího požadavku na opravu ze strany zákazníka, musí
být technikovi vydán písemný souhlas s opravou a v tomto případě za
poškození způsobené spotřebičem instalovaným v rozporu s tímto
návodem odpovídá zákazník.
To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami,
utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými
překážkami, např. soklem. Dále také v případě, že byla provedena
jakákoliv jiná instalace než podle specifikace firmy Baumatic.
DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu,
vyplývajících z inovačních nebo technologických změn
spotřebiče, které nemají vliv na funkci spotřebiče.
Detailní informace o Záručních podmínkách najdete na webových
stránkách společnosti Baumatic www.baumatic.cz –
www.baumatic.com nebo se obraťte na svého prodejce.
Baumatic ČR spol s.r.o.
Rybná 682/14
110 00 Praha 1
Tel:+420 483 577 200
www.baumatic.cz
25
Loading...
