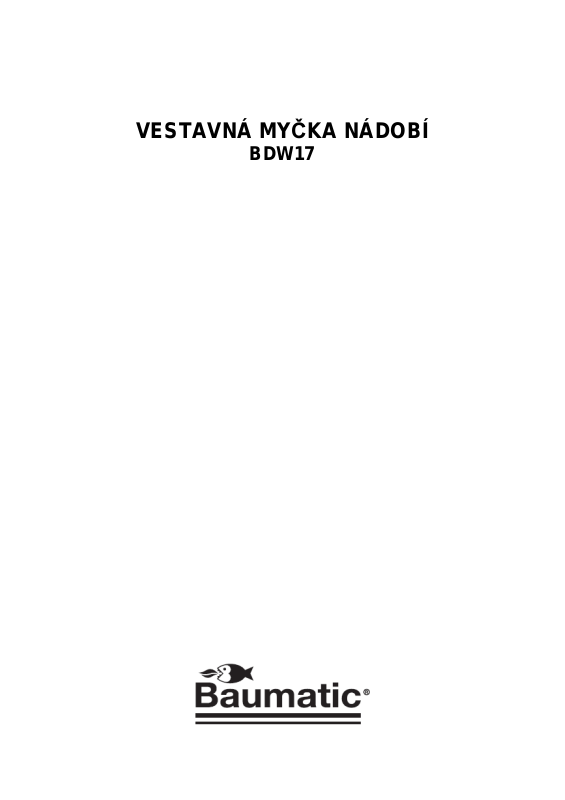

VESTAVNÁ MYČKA NÁDOBÍ

BDW17

Pro budoucí použití si prosím poznamenejte následující informace, které najdete na
informačním štítku a datum prodeje, který je uveden na Vašem účtu / faktuře:

Model ……………………......

Výrobní číslo ……………………......

Datum prodeje …………………….......

1. OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ

LIKVIDACE ODPADU

Roztřiďte odpad podle různých materiálů
(kartón, polystyrén, atd.) a zlikvidujte jej
podle místních předpisů (zákon č.125/97
Sb. o odpadech §18 a 19 a vyhláška
č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení
jejich životnosti do sběrných surovin (§ 16
a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro
použití v domácnosti.

Vážený zákazníku,
děkujeme Vám, že jste si vybral náš
výrobek.
Prosíme, abyste si pozorně přečetl Návod
na obsluhu, což Vám pomůže správně
používat spotřebič. Prosíme, uschovejte si
ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své
produkty, vyhrazuje si právo učinit změny,
které budou považovány za nevyhnutelné,
bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme
24-měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum
instalace a uvedení do provozu.

Prosím uchovejte si také účet
o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás
požadována servisním technikem při
záruční opravě.
Instalaci spotřebiče svěřte odborné firmě,
organizaci k tomu oprávněné. V opačném
případě Vaše právo na bezplatné
odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie
našich spotřebičů zaručuje jejich
bezchybný provoz.
Avšak dojde-li k závadě, pokuste se
odstranit ji zkontrolováním, zda jste
postupovali podle pokynů uvedených
v tomto návodu.
V případě potřeby odborné technické
pomoci prosíme kontaktujte naše servisní
středisko :

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod.

nebo na www.baumatic.cz

Prosíme, abyste měli připravené po ruce
následující údaje :

• typ výrobku / model

• sériové číslo

• datum zakoupení spotřebiče

1

2. OBSAH

1. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ……………………………………...

1

2. OBSAH …………………………………………………………………………. 2

3. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY …………………………………….

4. OVLÁDACÍ PANEL …………………………………………………………… 5

5. VLASTNOSTI MYČKY ……………………………………………………………. 6

6. PŘED PRVNÍM POUŽITÍM …………………………………………………... 6

7. JAK POUŽÍVAT PROGRAM 3 V 1 …………………………………………………... 11

8. UKLÁDÁNÍ NÁDOBÍ DO POLIC MYČKY …………………………………. 12

9. VODÍCÍ LIŠTA PRO UKLÁDÁNÍ …………………………………………………. 14

10. SPUŠTĚNÍ MYCÍHO PROGRAMU …………………………………………. 16

11. FILTRAČNÍ SYSTÉM …………………………………………………………. 18

12. POKYNY K INSTALACI ……………………………………………………… 21

13. ELEKTRICKÉ PŘIPOJENÍ ………………………………………..…………. 26

14. TIPY K ODSTRAŇOVÁNÍ PROBLÉMŮ ……………………………………. 29

15. CHYBOVÉ KÓDY ……………………………………………………….……… 32

16.

Baumatic® ZÁRUČNÍ PODMÍNKY ………………………………………...

2

4

33

3

3. DŮLEŽITÉ BEZPEČNOSTNÍ
POKYNY

Přečtěte si bezpečnostní pokyny před tím,
než začnete zařízení používat.

Pokyny k uzemnění

Toto zařízení vyhovuje mezinárodním
bezpečnostním standardům a je vybaveno
zástrčkou s koncovou k uzemnění. Před
tím než zařízení zapojíte k hlavnímu
přívodu elektrické energie, je nezbytné:

• zajistit, aby byla zásuvka uzemněna.

• zajistit, aby dodávka elektrické energie

odpovídala požadavkům spotřeby
uvedených na výrobním štítku Vašeho
výrobku.

Upozornění

Zajistěte, aby byl Váš výrobek řádně
uzemněn. Nebude-li uzemnění správně
provedeno a dotknete-li se kovových částí
Vašeho zařízení, může dojít ke zkratu.
Prostřednictvím kvalifikovaného odborníka
se ujistěte, že je zařízení správně
uzemněno. Jestliže je zástrčka
nevyhovující, požádejte kvalifikovaného
odborníka o výměnu.

Správné použití

• S myčkou nezacházejte hrubě,
nesedejte a nestoupejte na dvířka
nebo na přihrádky na nádobí.

• Nedotýkejte se topného tělesa během
nebo bezprostředně po použití.

• V myčce nemyjte plastové nádobí
není-li na něm uvedeno, že je určeno
k mytí v myčce. Pročtěte si doporučení
od výrobce o tom, jak zacházet
s nádobím, které není určeno k mytí
v myčce.

• Používejte pouze čistící prostředky a

leštící prostředky určené pro
automatické myčky nádobí. Nikdy do
Vaší myčky nepoužívejte mýdlo, prací
prostředky nebo prací prostředky
k ručnímu praní. Uchovávejte tyto
prostředky mimo dosah dětí.

• Zabraňte dětem, aby se pohybovaly
v blízkosti čistících a leštících
prostředků a v blízkosti dvířek myčky,
protože uvnitř mohou být čistící
prostředky.

• Nenechávejte dvířka myčky otevřená,
mohlo by tak dojít úrazu.

• Během instalace neohýbejte nebo
nenarovnávejte příliš elektrický kabel.

• Nemanipulujte s ovládáním.

• Nedovolte, aby se spotřebičem bez

dozoru manipulovaly malé děti nebo
nemohoucí lidé.

• Čistící prostředky do myčky nádobí
jsou silně alkalické a při požití mohou
být velmi nebezpečné. Vyvarujte se
kontaktu pokožky a očí s čistícími
prostředky a nedovolte dětem, aby
se pohybovaly v blízkosti myčky, když
jsou dvířka otevřena.

• Důležité: je-li zařízeno umístěno na
podlaze s kobercem, dbejte na to, aby
byl ponechán prostor pro spodní
ventily.

• Nepouštějte myčku pokud nejsou
veškeré uzavíratelné desky na
správném místě. Bude-li myčka
v provozu, dvířka otevírejte velmi
opatrně, voda by mohla stříkat ven.

• Nepokládejte žádné těžké předměty na
dvířka, jsou-li otevřena, myčka by se
mohla převrhnout.

• Až budete do myčky ukládat nádobí,
dbejte na to, abyste:

• umístili ostré předměty tak, aby
nepoškodily uzávěr dveří.

• umístili ostré nože s rukojetí nahoru

4

tak, aby nedošlo k pořezání.

• Budete-li mýt plastové nádobí, dbejte
na to, aby nebylo umístěno v blízkosti
topného tělesa.

• Je-li poškozen elektrický kabel, musí
být vyměněn výrobcem nebo servisním
technikem.

• Zlikvidujte obaly v souladu s místními
předpisy recyklace.

• Zařízení používejte jen jako myčku
nádobí.

• Budete-li vyměňovat nebo vyřazovat
starou myčku, odstraňte dvířka.

• Nedovolte dětem, aby si se
spotřebičem hrály.

• Zkontrolujte, zda je nádobka na čistící
prostředek prázdná po dokončení
mycího cyklu.

Důležité!

Aby byl výkon vaší myčky nádobí co
nejlepší, přečtěte si všechny pokyny
k obsluze před prvním použitím.

4. OVLÁDACÍ PANEL

3. Tlačítko zpožděného startu: Stisknutím

tohoto tlačítka nastavíte zpoždění hodin
mytí. Start mytí nádobí můžete zpozdit
až o 24 hodin. Jedním stiskem tohoto
tlačítka zpozdíte mytí o jednu hodinu.

4. Okno displeje: doba zpoždění, ukazatel
běhu, chybové kódy atd.

5. Programové tlačítko: Pro volbu mycího

programu stiskněte toto tlačítko.

1. Tlačítko ON/OFF: Zapnutí/vypnutí přívodu

el. energie.

2. Kontrolka stavu zapnutí: Rozsvítí se,
když je stisknuto tlačítko ON/OFF.

5

5. VLASTNOSTI MYČKY

A. Změkčovač vody

1. Horní koš

2. Sprchovací ramena

3. Dolní koš

4. Změkčovač vody

5. Hlavní filtr

6. Dávkovač mycího prostředku

7. Police na šálky

8. Koš na příbory

9. Hrubý filtr

10. Dávkovač leštícího prostředku

11. Konektor odpadní trubky

12. Konektor vstupní trubky

13. Odvodní žlábek

6. PŘED PRVNÍM POUŽITÍM

Než myčku použijete poprvé:

A. Nastavte změkčovač vody
B. Nalijte do nádobky na sůl ½ litru vody a

poté naplňte solí na mytí nádobí.

C. Naplňte dávkovač leštícího prostředku
D. Funkce mycího prostředku

1.

Změkčovač vody je třeba nastavit ručně za
použití voliče tvrdosti vody.
Úkolem změkčovače vody je odstraňovat z
vody minerály a soli, které by mohly mít
negativní nebo škodlivý vliv na provoz
zařízení. Čím je obsah těchto minerálů a
solí větší, tím tvrdší je vaše voda.
Změkčovač je třeba nastavit podle tvrdosti
vody ve vašem regionu. Ohledně tvrdosti
vody ve vašem regionu vám může poradit
váš lokální vodohospodářský úřad.
Nastavení spotřeby soli
Myčka nádobí je zkonstruována tak, aby
umožnila nastavení množství
spotřebovávané soli na základě tvrdosti
používané vody. Tím je optimálně
upravena úroveň spotřeby soli. Při
nastavování postupujte takto:

1. Odšroubujte víčko nádobky na sůl.

2. Na nádobce je kruh se šipkou (viz
obrázek po straně); v případě potřeby
otáčejte kruhem proti směru hodinových
ručiček od značky „-„ ke značce „+“,

6

podle tvrdosti používané vody.
Doporučujeme provádět nastavení podle
tohoto schématu:

TVRDOST VODY Poloha

°dH °fH °Clark mmol/l

0-8 0-14 0-10 0-1.4 / 0 /
8-22 14-39 10-28 1.4-3.9 - 20 60
22-45 39-80 28-56 3.9-8 Uprostřed

>45 >80 >56 >8 + 60 20

Pozn.:1 ° dH=1.25 ° Clark=1.78
° fH=0.178mmol/l
° dH : N ěmecký stupeň
° fH : Francouzský stupeň
° Clark: Britský stupeň

Pozn.: Pokud váš model není vybaven
změkčovačem vody, můžete tuto kapitolu
přeskočit.

Změkčovač vody

Tvrdost vody je na různých místech různá.
Pokud se v myčce používá tvrdá voda, tvoří
se na nádobí a příslušenství usazeniny.
Zařízení je vybaveno speciálním
změkčovačem, který používá sůl určenou
na odstraňování vápna a minerálů z vody.

Spotřeba

přepínače

B. Plnění změkčovače solí

Vždy používejte sůl určenou pro použití
v myčce nádobí.
Nádobka na sůl je umístěna pod dolní
policí a plní se takto:

Pozor!

soli
(gramy/cy
klus)

Autonomie
(cykly/1,2 kg)

40 30

7

Používejte pouze sůl určenou speciálně pro

D (ukazatel

použití v myčkách nádobí! Jakékoli jiné
druhy solí neurčené speciálně pro použití v
myčce nádobí, obzvlášť kuchyňská sůl, by

změkčovač vody poškodily. V případě škod
způsobených použitím nevhodné soli
neposkytuje výrobce žádnou záruku ani
neručí za jakékoli způsobené škody.
Sůl naplňte teprve těsně před zahájením
některého kompletního mycího programu.
Tím zabráníte tomu, aby se zrnka soli nebo
kapky slané vody zachycovaly na dně
myčky na delší dobu a způsobovaly korozi.
Po prvním cyklu mytí zhasne kontrolka na
ovládacím panelu.
a) Vyjměte dolní koš a poté odšroubujte a

sejměte víčko z nádobky na sůl.

b) Pokud plníte nádobku poprvé, naplňte

její objem do 2/3 vodou (cca 500 ml).

c) Zasuňte konec nálevky (přiložené) do

otvoru a nasypte do ní asi 1,2 kg soli. Je
běžné, že z nádobky na sůl vyteče malé

množství vody. 2
d) Pečlivě našroubujte víčko zpět.
e) Kontrolka soli je obvykle zhasnutá 2-6

dnů po naplnění nádobky solí.

Poznámka

1. Nádobku na sůl je třeba doplnit, když

se kontrolka soli na ovládacím panelu

rozsvítí. I když je nádobka na sůl

dostatečně naplněná, může se stát, že

kontrolka nezhasne, dokud se sůl

zcela nerozpustí.Pokud (u některých

modelů) na ovládacím panelu není

kontrolka soli, můžete odhadnout, kdy

doplnit sůl do změkčovače, podle počtu

cyklů, které v myčce proběhly (viz

následující schéma).

2. Pokud se sůl vysype, je možno spustit

oplachovací program, který ji spláchne.

• plný

• ¾ plného stavu

• 1/2 plného stavu

• ¼ plného stavu—doplňte, aby

se neobjevovaly šmouhy

• prázdný

Dávkovač leštícího prostředku

leštícího
prostředku)

8

Ukazatel

Pozor!

Po každém naplnění nádoby solí se
přesvědčte, že je víčko bezpečně
uzavřené. Směs vody a mycího prostředku
nesmí nikdy přijít do nádoby na sůl, neboť
by to znemožnilo funkci regeneračního
systému. V případě, že se tak stane , bude
záruka neplatná. Buďte opatrní, abyste
nezaměnili krabici se solí a mycím
prostředkem; přidání mycího prostředku do
nádoby na sůl poškodí systém změkčování
vody.

C. Plnění dávkovače leštícího
prostředku

Funkce leštícího prostředku

Leštící prostředek se automaticky přidává
během posledního oplachu a tím zajišťuje
důkladné opláchnutí a osušení bez skvrn a
šmouh.

Pozor!

Pro myčku nádobí používejte pouze značkový
leštící prostředek. Dávkovač leštícího
prostředku nikdy neplňte žádnými jinými látkami
(např. čistícím prostředkem na myčky, tekutým
mycím prostředkem). Tím byste spotřebič
poškodili.

1. Po otevření dávkovače otočte víčko
podle šipky směrem k „otevřeno“
(doleva) a sejměte ho.

2. Nalijte do dávkovače leštící
prostředek, opatrně, abyste nepřelili.

3. Vraťte víčko na místo, zasuňte ho
podle šipky „otevřeno“ a otočte ho
směrem k šipce „zavřeno“ (doprava).

Leštící prostředek je vypouštěn během
posledního oplachu a brání tvorbě kapek vody
na nádobí, které by zanechávaly skvrny a

šmouhy. Také zlepšuje sušení, protože voda
lépe stéká z nádobí. Vaše myčka je
zkonstruovaná na používání tekutých leštících
prostředků. Dávkovač leštícího prostředku je
umístěn uvnitř dveří vedle dávkovače mycího
prostředku. Při plnění dávkovače otevřete víčko
a lijte leštící prostředek do dávkovače, dokud
ukazatel hladiny zcela nezčerná. Objem
nádobky na leštící prostředek je cca 140 ml.
Buďte opatrní, abyste dávkovač nepřelili,
protože byste tím mohli způsobit nadměrné
pěnění. Otřete rozlitý prostředek vlhkým
hadříkem. Nezapomeňte vrátit víčko na místo,
než zavřete dveře myčky.

Pozor

Očistěte veškerý leštící prostředek rozlitý během
plnění svým hadříkem, abyste zabránili
nadměrnému plnění během příštího mytí.

Nastavení dávkovače leštícího prostředku
Dávkovač leštícího prostředku má šest nebo
čtyři stupně nastavení. Vždy začínejte
nastavením dávkovače na 2. Pokud se
vyskytnou šmouhy a špatné sušení, zvyšte
množství dávkovaného leštícího prostředku
sejmutím víka dávkovače a otočením přepínače
na 3. Pokud nádobí stále není dostatečně suché
nebo na něm jsou skvrny, nastavte přepínač na
nejbližší vyšší číslo tak, aby bylo nádobí bez
šmouh. Doporučujeme vám nastavení na
4(Hodnota výrobce je 4).

leštícího

Poznámka

Zvyšte dávku, pokud jsou na nádobí po umytí
kapky vody nebo skvrny od vápence. Snižte ji,

9
