PRAČKA
BA320W
Pro budoucí použití si prosím poznamenejte následující informace, které najdete na
informačním štítku a datum prodeje, který je uveden na Vašem účtu / faktuře:
Model ……………………......
Výrobní číslo ……………………......
Datum prodeje …………………….......
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ
LIKVIDACE ODPADU
Roztřiďte odpad podle různých materiálů
(kartón, polystyrén, atd.) a zlikvidujte jej
podle místních předpisů (zákon č.137/01
Sb. o odpadech §18 a 19 a vyhláška
č.338/97 Sb. §16).
Spotřebič i jeho části předejte po
skončení jejich životnosti do sběrných
surovin (§ 16 a 17 vyhláška č. 338/97
Sb.).
Tento spotřebič je určen jenom pro
použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš
výrobek.
Prosíme, abyste si pozorně přečetl
Návod na obsluhu, což Vám pomůže
správně používat spotřebič. Prosíme,
uschovejte si ho pro budoucí potřebu.
Protože Baumatic neustále vylepšuje
své produkty, vyhrazuje si právo učinit
změny, které budou považovány za
nevyhnutelné, bez upozornění v této
Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme
24-měsíční záruku.
Upozornění
Na Záručním listě si nechte potvrdit
datum instalace a uvedení do provozu.
Prosím uchovejte si také účet
o zaplacení za spotřebič / fakturu.
Tato dokumentace bude od Vás
požadována servisním technikem při
záruční opravě.
Instalaci spotřebiče svěřte odborné
firmě, organizaci k tomu oprávněné.
V opačném případě Vaše právo na
bezplatné odstranění závady zaniká.
POPRODEJNÍ SERVIS
Vysoká kvalita a vyspělá technologie
našich spotřebičů zaručuje jejich
bezchybný provoz.
Avšak dojde-li k závadě, pokuste se
odstranit ji zkontrolováním, zda jste
postupovali podle pokynů uvedených
v tomto návodu.
V případě potřeby odborné technické
pomoci prosíme kontaktujte naše
servisní středisko :
Telefon 800 185 263
v pracovní dny od 9.00 do 17.00 hod.
nebo na www.baumatic.cz
Prosíme, abyste měli připravené po ruce
následující údaje :
• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče
1
2
Poznámka pro vás
y
Děkujeme Vám, že jste si koupili spotřebič BAUMATIC.
Pračky BAUMATIC se snadno používají, šetří čas a usnadní vám vedení domácnosti.
Tato příručka obsahuje cenné informace k řádné a bezpečné obsluze a údržbě pračky.
Přečtěte si ji prosím pečlivě.
Systém ekonomického praní
Díky umělé inteligenci spotřebovává pračka minimální množství energie a vody, protože
volí optimální hladinu vody a dobu praní.
Systém sníženého hluku
Pračka minimalizuje hluk vyvolávaný praním a odstřeďování, protože zaznamenává
množství prádla.
Dětská pojistka
Systém dětské pojistky zabraňuje dětem stisknout jakékoli tlačítko a tím změnit program
během provozu.
DÍLY A VLASTNOSTI
Díly a vlastnosti pračky jsou uvedeny na této stránce. Seznamte se se všemi díly a
vlastnostmi před zahájením používání pračky.
Poznámka
Přívodní hadice
Zásuvka na prací
prostředek
Elektrický kabel
Ovládací panel
Dvířka
Spodní kryt
3
Nastavitelné noh
Odtoková hadice
Poznámka
Ilustrace v příručce se mohou odlišovat od vašeho modelu.
Jejich účelem je znázornit různé vlastnosti všech modelů uváděných v této příručce, proto
se může stát, že váš model nebude mít všechny popisované vlastnosti.
PŘÍSLUŠENSTVÍ
Odtoková hadice Přívodní hadice Klíč Příručka
Držák
BEZPEČNOST PRAČKY
Uschovejte tyto pokyny
Vaše bezpečnost je pro nás důležitá.
Abyste snížili nebezpečí požáru, úderu elektrickým proudem nebo zranění při používání
pračky, dodržujte tato základní opatření.
4
Před použitím pračky si přečtěte všechny pokyny
• Prosím... • V blízkosti pračky se nesmí používat
ani skladovat hořlavé kapaliny
(čistírenská rozpouštědla atd.).
• Nedávejte do pračky hořlavé kapaliny. • Zajistěte pravidelnou údržbu/servis
• Tyto látky tvoří páry, které mohou
vyvolat nebezpečí požáru nebo
výbuchu.
• Nesnažte se otevírat dveře pračky po
zahájení cyklu.
• Nemanipulujte s ovládači.
• Spotřebič není určen pro používání
malými dětmi bez dozoru.
• Pokud je poškozený přívodní kabel,
musí být vyměněn výrobcem nebo
jeho servisním zástupcem či podobně
kvalifikovanou osobou tak, aby
nedošlo k ohrožení.
• Pokud je spotřebič připojen
k elektrické síti prostřednictvím
prodlužovací šňůry, nesmí být umístěn
na místo, kde by ho mohla postříkat
nebo jinak zasáhnout voda.
Informace o vaší odpovědnosti
• Nepoužívejte chlórová bělidla a čpavek nebo kyselinu (například ocet nebo
odstraňovač rzi) při jednom praní. Mohou se utvořit nebezpečné výpary.
• Před zahájením servisních prací na pračce odpojte přívodní elektrickou šňůru.
• Neperte materiály ze skelného vlákna.
Drobné částečky se mohou přilepit na látky prané v následných dávkách a způsobit
podráždění kůže.
• Nestříkejte vodu na ovládací panel pračky. Mohli byste tím způsobit požár nebo úder
elektrickým proudem.
• V případě dvouventilového modelu s pouze jedním připojeným přívodním ventilem pro
studenou vodu a volbou teplé nebo horké teploty vody může dojít k úniku vody
z nepřipojeného přívodního vodního ventilu.
• Tento spotřebič musí být uzemněn.
• Dovolte instalovat, opravovat nebo
vyměňovat díly na pračce pouze
kvalifikovaným osobám.
pračky.
• Umístěte pračku na místo, kde bude
chráněna před povětrnostními vlivy a
kde teplota nepoklesne pod bod
mrazu.
• Neinstalujte pračku na místo
s extrémně vysokou vlhkostí. Mohli
byste tím způsobit úder elektrickým
proudem nebo zkrat.
• Pračka musí být zapojena do správné
zásuvky přívodu elektrické energie,
přívodu vody a odtoku.
5
POKYNY K INSTALACI
1. Před spuštěním pračky odstraňte přepravní šrouby (3) spolu s gumovými podložkami.
• Pokud šrouby neodstraníte, můžete tím způsobit silné vibrace, hluk a
• poruchu.
2. Odšroubujte všechny 3 šrouby přiloženým klíčem. Uschovejte všechny 3 šrouby a klíč
pro pozdější použití.
• Kdykoli je spotřebič přepravován, je třeba zašroubovat přepravní šrouby na místo.
3. Zakryjte otvory přiloženými držáky víček.
6
UMÍSTĚNÍ PRAČKY
p
V
• Zkontrolujte místo, kam má být pračka instalována. Zkontrolujte, zda máte vše, co je
potřebné pro správnou instalaci.
• Neumísťujte ani neskladujte pračku při teplotách pod 0°C (32°F), abyste zabránili
poškození mrazem.
• Nikdy neumísťujte/neskladujte prádlo nahoře na pračce.
• Instalujte pračku na vodorovnou pevnou podlahu. Pokud je pračka instalována
na nerovné podlaze, může vydávat značný hluk, silné vibrace a způsobit
poruchu. Pokud pračka není vyrovnaná, nastavte nohy nahoru nebo dolů tak,
aby byla instalace vodorovná.
• Větrací otvory nesmí být ucpány koberci, pokud je pračka instalována na
podlaze s kobercem.
• Ponechte kolem pračky trochu místa (vpravo a vlevo: 2 cm, vzadu: 10cm).
• V případě vestavné instalace musí být vzdálenost mezi vrškem pračky a
spodkem horní desky minimálně 3 mm.
řibližně 2 cm
Pračka
Odtoková hadice
ana
PŘIPOJENÍ PŘÍVODNÍ HADICE
Pračku je třeba připojit k vodovodnímu potrubí za použití nové sady hadic.
Nikdy nepoužívejte znovu staré hadice.
Pokud používáte pouze jeden vodovodní kohoutek nebo pokud je k dispozici jen jeden
přívodní vodní ventil, připojte přívodní hadici ke přívodnímu ventilu pro přívod studené
vody.
Pozor
Dejte pozor, abyste si nepopletli přívod teplé a studené vody.
U obyčejného kohoutku
1. Stáhněte objímku přívodní hadice, abyste ji oddělili od adaptéru na vodovodní
7
kohoutek.
2. Uvolněte řádně všechny čtyři šrouby, abyste ho mohli nasadit do vodovodního
kohoutku.
3. Nasaďte adaptér do vodovodního kohoutku a rovnoměrně utáhněte všechny čtyři
šrouby, současně tlačte adaptér nahoru tak, aby gumové těsnění dobře dosedlo
na vodovodní kohoutek.
těsnění
4. Odstraňte pásku a pevně přišroubujte spojku B ke spojce A.
Spojka A
Spojka B
8
5. Připojte přívodní hadici k adaptéru vodovodního kohoutku tak, že stáhnete dolů
objímku z konce hadice.
6. Připojte adaptér přívodní hadice k přívodu vody pračky otáčením ve směru
hodinových ručiček, dokud nebude těsně sedět.
• Zkontrolujte, zda je uvnitř adaptéru přívodní hadice přítomno gumové těsnění.
U kohoutku se šroubením
1. Připojte přívodní hadici k vodovodnímu kohoutku pevným přišroubováním spojky.
2. V případě potřeby připojte přiloženou přívodní spojku.
3. Připojte adaptér přívodní hadice k přívodu vody pračky a otáčejte tak, aby těsně seděl.
Spojka
Hadice Spojka
Spojka
Přívod
Spojka
9
Hadice Spojka
*Zkontrolujte těsnění v přívodu
ELEKTRICKÉ POŽADAVKY
Varování
Nebezpečí úderu elektrickým proudem: Nedodržení těchto pokynů může mít za následek
úmrtí nebo vážné zranění.
• U této pračky je nutné elektrické uzemnění.
• Pokud se nehodí do zásuvky, nechte si od kvalifikovaného elektrikáře instalovat
správnou zásuvku.
• Neprovádějte uzemnění na plynové potrubí.
• Nevyměňujte přívodní elektrickou šňůru.
• Pokud si nejste jisti, zda je pračka řádně uzemněná, poraďte se s kvalifikovaným
elektrikářem.
Doporučený způsob uzemnění
Pro vaši osobní bezpečnost musí být tato pračka uzemněna.
Je vybavena přívodní šňůrou (A) připojenou k uzemněné zástrčce (B). Aby nedošlo
k úderu elektrickým proudem, musí být tato pračka zapojena do vhodné uzemněné
elektrické zásuvky (C). Zákazník je osobně odpovědný za to, že toto bude zajištěno před
instalací pračky.
10
Odtokový systém
• Nezapomeňte instalovat odtokovou hadici před spuštěním pračky.
• Otevřete obal a uvnitř bubnu najdete odtokovou hadici.
• Připojte odtokovou hadici k odtokovému otvoru na zadní straně pračky.
• Vršek pračky musí být minimálně 60 cm a maximálně 100 cm nad úrovní podlahy.
• Když instalujete odtokovou hadici k vaně (dřezu), dobře ji připevněte provázkem nebo
plastovou páskou.
Držák na hadici
Upevňovací
páska
• Řádné zabezpečení hadice chrání podlahu před zaplavením vodou.
• Pokud je odtoková hadice příliš dlouhá, nezasunujte ji násilím do pračky,
protože byste tím způsobili nadměrný hluk.
Vyrovnání
1. Pokud je pračka instalována na nerovné podlaze, může vydávat značný hluk, silné
vibrace a způsobit poruchu.
2. Vyrovnejte pračku pomocí nastavitelných nohou.
• Zkontrolujte, zda je mezi čtyřmi nastavitelnými nohami a podlahou mezera.
• Otáčejte nastavitelnými nohami pomocí přiloženého klíče, vyrovnejte pračku a
zkontrolujte, zda je stabilní.
• Upevněte upínací matice, aby pračka zůstala vyrovnaná.
11
•
p
3. Zkontrolujte, zda se pračka nehýbe, tím, že stlačíte dolů všechny čtyři rohy horní
desky pračky.
Poznámka
Pračka by neměla být nestabilní, pokud byly všechny nastavitelné nohy správně
vyrovnány.
Nastavitelná noha
U
ínací matice
OBSLUHA PRAČKY
Příprava prádla na praní
• Zapněte zipy, patentky a háčky, aby
nezachycovaly jiné kusy prádla.
• Odstraňte špendlíky, spony a jiné
tvrdé předměty, které by mohly
poškrábat vnitřek pračky.
• Vyprázdněte kapsy a vytáhněte je
ven.
Pro dosažení co nejlepších výsledků praní musíte zajistit řádné ovládání pračky. V této
kapitole jsou uvedeny důležité informace.
Oddělte silně znečištěné kusy prádla od mírně znečištěných, i kdybyste je jinak mohli prát
dohromady. Oddělte tmavé barvy od světlých, stálobarevné kusy od nestálobarevných.
Znečištění (silné, normální, mírné) Barva (bílá, světlá, tmavá) Chuchvalce (látky
produkující chuchvalce, látky přitahující chuchvalce)
• Narovnejte manžety a syntetické prádlo
obraťte naruby, aby nedošlo
k poškození vláken.
• Svažte provázky a stuhy, aby se
nezamotaly.
• Předem ošetřete skvrny.
(Viz „Odstraňování skvrn“ na straně
23).
12
Oddělte prádlo podle míry znečištění. Oddělte bílé prádlo od barevného. Látky produkující
chuchvalce a látky přitahující chuchvalce perte zvlášť.
Náplň
• Aby bylo prádlo lépe vyprané a
nezmačkalo se, dávejte ho do pračky
volně, tak, aby se ve vodě snadno
pohybovalo. Nevyvážená náplň může způsobit
správné nastavení velikosti náplně.
Přetížení a současná volba příliš malé
náplně může:
• Způsobit nedostatečné vyprání
• Zvýšené mačkání
• Nadměrnou tvorbu chuchvalců
• Rychlejší opotřebování prádla (kvůli
poškození vláken).
Přidání pracího prostředku
1. Přihrádka na prací prostředek
Hlavní
praní
3. Prosím použijte pouze práškový prací prostředek pro pračky s předním plněním.
• Prosím používejte správné množství pracího prostředku v souladu s pokyny
výrobce pracího prostředku.
• Použití většího množství pracího prostředku než doporučeného může způsobit
pěnění a přetížení motoru. Navíc se tím zhorší výkon praní a máchání.
Aviváž
Předpírka
• V každé náplni smíchejte velké a malé
kusy. Zajistěte rovnoměrné zatížení,
aby byla pračka v rovnováze.
vibrace pračky během odstřeďování. • Řádně pračku naplňte a zvolte
• Zkraťte dobu praní použitím nastavení
malé náplně. U náplní s pouhými
několika malými kusy postačí kratší
doba praní.
• Použijte nastavení na velkou náplň,
abyste zabránili pomačkání oděvů a
některých syntetických kusů prádla.
Tyto předměty by měly mít více místa
na pohyb ve vodě než těžké předměty
(ručníky, džíny).
2. Přidání aviváže
• Pokud chcete, nalijte do dávkovače
tekutou aviváž v množství
doporučeném výrobcem.
• Nepřekračujte rysku maximálního
naplnění.
Přeplnění může způsobit předčasné
dávkování aviváže, která může prádlo
poskvrnit.
• Neotevírejte zásuvku na prací
prostředek během přitékání vody.
• Nenalévejte aviváž přímo na prádlo.
13
FUNKCE OVLÁDACÍHO PANELU
Proces praní a volba programu
1. Při stisknutí hlavního vypínače se automaticky zvolí režim bavlny
• Zapněte pračku hlavním vypínačem (Power).
• Stiskněte tlačítko Start/Hold.
• Úvodní cyklus:
• Program: Bavlna
• Praní: hlavní praní
• Máchání: 3krát
• Odstřeďování: 800 ot./min.
• Teplota vody: 40°C
2. Ruční volba
změna
požadovaného
programu
14
• Zapněte pračku hlavním vypínačem (Power).
• Zvolte požadovaný cyklus otáčením
přepínače programů a stisknutím příslušných tlačítek.
• Stiskněte tlačítko Start/Hold.
3. Odložený start
• Odložený start lze provést od 2 do 12 hodin, např.: Provedení rezervace na provedení
praní za 8 hodin. - Stiskněte tlačítko.
změna
požadovaného
programu
* Každým stisknutím tlačítka posunete časové zpoždění o jednu hodinu dopředu.
• Nyní je proveden odložený start.
• Pokud chcete zvolený program zrušit, stiskněte znovu tlačítko "Start/Pause".
• Příprava praní před spuštěním Time Delay:
− Otevřete vodovodní kohoutek
− Naplňte prádlo a zavřete dvířka
− Umístěte do příslušné zásuvky prací prostředek a aviváž.
Časové zpoždění zrušíte tlačítkem Power.
Tímto vypínačem zapnete nebo vypnete přívod elektrické energie.
Při stisknutí se opakuje provozní a dočasné zastavení.Pokud chcete změnit program
během provozu,stiskněte tlačítko „Start/Pause“, zvolte program, který chcete změnit, a
znovu stiskněte tlačítko „Start/Pause“.
15
Můžete zvolit proces, jaký chcete, a při zvolení každého procesu se rozsvítí příslušná kontrolka.
Podrobnější informace viz str. 14-20.
Toto tlačítko můžete použít k nastavení teploty vody podle typu náplně prádla. Při stisknutí
tlačítka je zvolena teplota vody Studená " 30°C " 40°C " 60°C " 95°C
Stisknutím tlačítka Spin (Odstřeďování) je možno volit rychlost otáček odstřeďování.
Rinse Hold (Uchování máchací vody)
• Tato funkce se zvolí opakovaným stisknutím tlačítka Spin. Tato funkce ponechá prádlo
v pračce ponořené ve vodě po máchání a nedojde k odstřeďování.
• K přechodu na sušení nebo odstřeďování stiskněte tlačítko Spin po ukončení funkce
Uchování máchací vody.
Spin only (Pouze odstřeďování)
• Pokud chcete pouze odstřeďovat, můžete stisknout Spin only. (Viz strana 20).
Crease Care (Ochrana proti mačkání)
• Pokud chcete zabránit mačkání, stiskněte toto tlačítko s rychlostí odstřeďování.
Rinse+ (Máchání+)
• Používá se k doplňkovému máchání, které může pomoci odstranit stopy nebo zbytky
pracího prostředku. Zvolením funkce Rinse+ se prodlouží doba máchání a zvýší se
množství máchací vody.
Pre-Wash (Předpírka)
• Pračka přidá jedno praní a odstřeďování navíc před hlavním praním.
• Pokud je prádlo silně znečištěno, je užitečné spustit proces předpírky.
16
• Předpírka je možná v programech bavlněného a syntetického prádla.
Všechny procesy mají předem nastavené doby praní, ale úspora času (Time Save) je sníží
na 10 minut. Při každém stisknutí tohoto tlačítka se ikona hodin opakovaně rozsvítí a
zhasne. Když je rozsvícená, je nastavena funkce úspory času. Úspora času je možná
v programech bavlněného a syntetického prádla a v ekologickém programu.
Je možno ji použít k předběžnému využití doby praní.

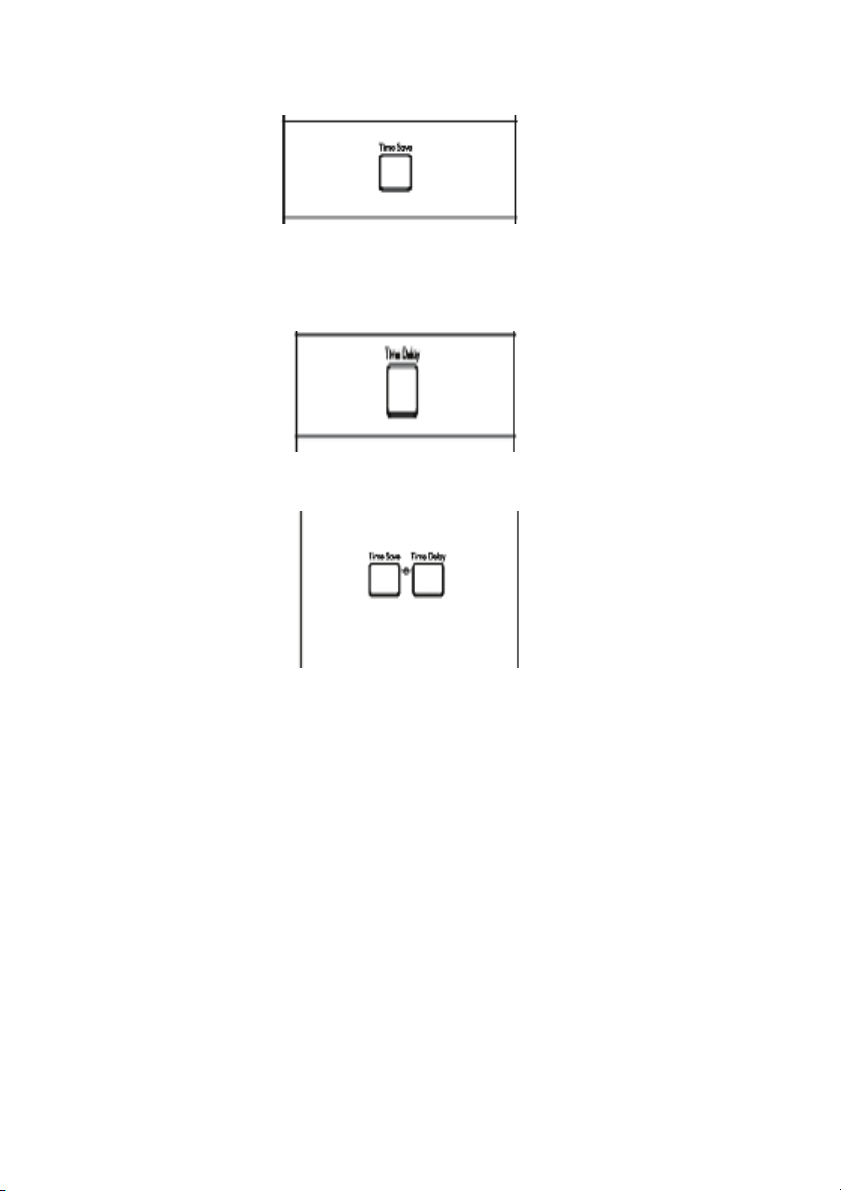

Tuto funkci použijte, pokud chcete zabránit vzniku úrazu způsobeného manipulací pračky
dětmi. Během provozu pračky stiskněte současně tlačítka „Time Save“ (Úspora času) a
"Time Delay" (Zpoždění času).
V režimu Child Lock (Dětská pojistka) nefunguje žádné tlačítko kromě tlačítka Power
(Hlavní vypínač).
V režimu Child Lock stiskněte současně tlačítka „Time Save“ a „Time Delay“ stejně jako při
nastavování dětské pojistky a dětská pojistka se zruší.
Pokud chcete změnit požadovaný program v režimu Child Lock,
1. 1.Stiskněte znovu současně tlačítka Time Save a Time Delay.
2. 2.Stiskněte tlačítko Start/Pause.
3. Zvolte požadovaný program a stiskněte znovu tlačítko Start/Pause.
* Dětská pojistka se zruší při vypnutí pračky.
17
FUNKCE
Doporučené programy podle typu prádla
Program
Bavlna
Ekologický
Syntetický Polyamid, akryl, polyester
Jemný
Vlna
Ruční praní
Typ látky Vhodná
Nejprve zkontrolujte,
zda lze prádlo prát
v pračce (bílá bavlna,
lněné ručníky a
prostěradla...)
Stálobarevné prádlo
(trička, noční košile,
pyžama...) a mírně
znečištěná bílá bavlna
(spodní prádlo...)
Typ prádla je stejný
jako u Bavlny.
Jemné prádlo, které se
snadno poškodí
(hedvábí, záclony...)
Vlněné tkaniny,
které lze prát
v pračce, pouze
z čisté nové vlny.
Jemné a vlněné
prádlo označené jako
„Ruční praní“
Barevné
Rychlý 30
prádlo, které
je mírně
znečištěné.
teplota
60°C
(95° C)
40°C
(Studená,
30°C,60°
C)
60°C
40°C
(Studená,
30°C,
60°C)
Studená
Studená
Studená
(30°C)
30°C
Studená
(40°C)
Alternativa
Pre Wash (Předpírka)
Rinse+ (Máchání+)
Crease Care (Ochrana
před zmačkáním)
Pre Wash (Předpírka)
Rinse+ (Máchání+)
Crease Care (Ochrana
před zmačkáním)
Pre Wash (Předpírka)
Rinse+ (Máchání+)
Crease Care (Ochrana
před zmačkáním)
Pre Wash (Předpírka)
Rinse+ (Máchání+)
Crease Care (Ochrana
před zmačkáním)
Rinse+ (Máchání+)
Crease Care
(Ochrana před
zmačkáním)
Rinse+ (Máchání+)
Crease Care
(Ochrana před
zmačkáním)
Rinse+ (Máchání)
Crease Care
(Ochrana před
zmačkáním)
Rinse+ (Máchání)
Crease Care
(Ochrana před
zmačkáním)
Maximální
náplň
7kg
7 kg
7 kg
Méně
než 1,5
kg
Méně
než 1,0
kg
Méně
než 1,0
kg
Méně
než 1,0
kg
Méně
než 1,0
kg
18
• Pre Wash (Předpírka): Pokud je prádlo silně znečištěno, je doporučen program
předpírky.
Předpírka je možná v programech bavlněného a syntetického prádla.
• Rinse+ (Máchání+): Přidává máchání navíc, které může pomoci odstranit zbytky
pracího prostředku.
• Eco (Ekologický): Volbou funkce Eco se teplota vody sníží a doba praní prodlouží.
Tím můžete ušetřit spotřebu topné energie.
Program cotton (bavlna)
1
2 Stiskněte tlačítko Power (hlavní vypínač).
3 Zvolte program „Cotton“ pomocí přepínače programů.
4 Stiskněte tlačítko Start/Hold.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• V programu bavlny lze zvolit teploty praní 'COLD (STUDENÁ)', '30°', '40°', '60°' a
'95°C‘.
• U tohoto programu lze zvolit alternativy „Prewash“ (Předpírka), „Rinse+“ (Máchání+) a
„Crease Care“ (Ochrana před zmačkáním).
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na
hlavní praní a předpírku. Aviváž nalijte do prostřední přihrádky
zásuvky do úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud
chcete přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního
praní spolu s pracím prostředkem.
• LCD zobrazí pouze '—' a rozsvítí se kontrolky všech programů.
• (Pokud stisknete tlačítko Start/Hold po stisknutí hlavního
vypínače, aniž byste zvolili program, bude jako implicitní
nastavení zvolen právě program „Cotton“.
• Automaticky je zvolena teplota vody 40°C, odstřeďování 800
ot./min. a máchání 3x.
• Pokud chcete změnit teplotu vody, rychlost odstřeďování nebo
přidat alternativy praní (Rinse+, Crease Care), stiskněte každé
tlačítko.
• Pračka se spustí zablokováním dvířek a naplněním vody.
19
Pozor!
• Pokud zvolíte teplotu praní '95°C‘, bude připuštěno trochu studené vody před
vypouštěním hlavního praní. Tím je uživatel chráněn před nebezpečím popálení,
protože se před vypouštěním
sníží teplota horké vody. Nejedná se tedy o poruchu.
(Při vypouštění vody postupujte opatrně, protože může být ještě stále dosti horká, i
když je teplota snížena.)
Program eco (ekologický)
1
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na hlavní
praní a předpírku. Aviváž nalijte do prostřední přihrádky zásuvky do
úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud chcete
přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního praní
spolu s pracím prostředkem.
2 Stiskněte tlačítko Power (hlavní vypínač).
• LCD zobrazí pouze „--" a rozsvítí se kontrolky všech programů.
3 Zvolte program „Eco“ pomocí přepínače programů.
• Automaticky je zvolena teplota vody 60°C, odstřeďování 800
ot./min. a máchání 3x.
• Pokud chcete změnit rychlost odstřeďování nebo přidat alternativy
praní (Rinse+, Crease Care), stiskněte každé tlačítko.
4 Stiskněte tlačítko Start/Hold.
• Pračka se spustí zablokováním dvířek a naplněním vody.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačít
• V programu Eco lze zvolit pouze teplotu praní 60°C.
20
Program synthetic (syntetika)
1
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na hlavní
praní a předpírku. Aviváž nalijte do prostřední přihrádky zásuvky do
úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud chcete
přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního praní
spolu s pracím prostředkem.
2 Stiskněte tlačítko Power (hlavní vypínač).
• LCD zobrazí pouze „—„ a rozsvítí se kontrolky všech programů.
3 Zvolte program „Synthetic“ pomocí přepínače programů.
• Automaticky je zvolena teplota vody 40°C, odstřeďování 800
ot./min. a máchání 3x.
• Pokud chcete změnit teplotu vody, rychlost odstřeďování nebo
přidat alternativy praní (Prewash, Rinse+, Crease Care), stiskněte
každé tlačítko.
4 Stiskněte tlačítko Start/Hold.
• Pračka se spustí zablokováním dvířek a naplněním vody.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• V programu syntetiky lze zvolit pouze teploty praní '30°', '40°' a '60°C‘.
• V programu syntetiky NELZE zvolit rychlost odstřeďování 1400 ot./min.
• U tohoto programu lze zvolit alternativy „Prewash“ (Předpírka), „Rinse+“ (Máchání+) a
„Crease Care“ (Ochrana před zmačkáním).
• Vhodné množství prádla pro program syntetiky je do 1,5 kg.
21
Program delicate (jemný)
1
2 Stiskněte tlačítko Power (hlavní vypínač).
3 Zvolte program „Delicate“ pomocí přepínače programů.
4 Stiskněte tlačítko Start/Hold.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• V programu Delicate lze zvolit pouze teplotu praní „studenou“.
• U programu Delicate lze zvolit pouze alternativy „Rinse+“ (Máchání+) a „Crease Care“
(Ochrana před zmačkáním), ale rychlost odstřeďování 1000 ot./min. a 1400 ot./min.
zvolit NELZE.
• Vhodné množství prádla pro jemný program je do 1,0 kg.
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na
hlavní praní a předpírku. Aviváž nalijte do prostřední přihrádky
zásuvky do úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud
chcete přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního
praní spolu s pracím prostředkem.
• LCD zobrazí pouze „—„ a rozsvítí se kontrolky všech programů.
• Automaticky je zvolena teplota vody „Cold“ (Studená),
odstřeďování 400 ot./min. a máchání 2x.
• Pokud chcete změnit rychlost odstřeďování nebo přidat
alternativy praní (Rinse+, Crease Care), stiskněte každé
tlačítko.
• Pračka se spustí zablokováním dvířek a naplněním vody.
22
Program wool (vlna)
1
2 Stiskněte tlačítko Power (hlavní vypínač).
3 Zvolte program „Wool“ pomocí přepínače programů.
4 Stiskněte tlačítko Start/Hold.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• U programu Wool je k dispozici pouze teplota vody „Cold“ (Studená).
• V programu vlny NELZE zvolit rychlost odstřeďování 1000 ot./min. a 1400 ot./min., aby
bylo prádlo chráněno před poškozením.
• U tohoto programu lze zvolit pouze alternativy „Rinse+“ (Máchání+) a
„Crease Care“ (Ochrana před zmačkáním).
• Vhodné množství prádla pro program vlny je do 1,0 kg.
• Používejte pouze speciální prací prášek na vlnu.
(Nepoužívejte na vlnu větší množství pracího prášku, než je doporučeno, protože to
může způsobit nadměrné pěnění při praní.)
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na
hlavní praní a předpírku. Aviváž nalijte do prostřední přihrádky
zásuvky do úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud
chcete přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního
praní spolu s pracím prostředkem.
• LCD zobrazí pouze „—„ a rozsvítí se kontrolky všech programů.
• Automaticky je zvolena teplota vody „Cold“ (Studená),
odstřeďování 400 ot./min. a máchání 2x.
• Pokud chcete změnit rychlost odstřeďování nebo přidat
alternativy praní (Rinse+, Crease Care), stiskněte každé
tlačítko.
• Pračka se spustí zablokováním dvířek a naplněním vody.
23
Hand wash (ruční praní)
1
Dejte prádlo do bubnu. Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na hlavní
praní a předpírku. Aviváž nalijte do prostřední přihrádky zásuvky
do úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud chcete
přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního
praní spolu s pracím prostředkem.
2 Stiskněte tlačítko Power (hlavní vypínač).
• LCD zobrazí pouze „—„ a rozsvítí se kontrolky všech programů.
3 Zvolte program „Hand Wash“ pomocí přepínače programů.
• Automaticky je zvolena teplota vody „Cold“ (Studená),
odstřeďování 400 ot./min. a máchání 3x.
• Pokud chcete změnit teplotu vody, rychlost odstřeďování
nebo přidat alternativy praní (Rinse+, Crease Care),
stiskněte každé tlačítko.
4 Stiskněte tlačítko Start/Hold.
• Pračka se spustí zablokováním dvířek a naplněním vody.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• V programu Hand Wash lze zvolit pouze teplotu praní „Cold“ (Studenou) a 30°C.
• V programu syntetiky NELZE zvolit rychlost odstřeďování 1000 ot./min. a 1400
ot./min.
• U tohoto programu lze zvolit pouze alternativy „Rinse+“ (Máchání+) a „Crease Care“
(Ochrana před zmačkáním).
• Program Ručního praní používejte pro prádlo, které má na štítku označení „Hand
wash“ („Ruční praní“).
24
Quick (rychlý 30)
1
2 Stiskněte tlačítko Power (hlavní vypínač).
3 Zvolte program „Quick“ pomocí přepínače programů.
4 Stiskněte tlačítko Start/Hold.
Poznámka
• Pokud chcete změnit nastavení během provozu, stiskněte tlačítko Start/Hold, kterým
přerušíte provoz, a pak stiskněte požadované tlačítko.
• V programu Quick 30 lze zvolit pouze teploty praní „Cold“ (Studenou), '30°' a '40°C‘.
• U tohoto programu lze zvolit pouze alternativy „Rinse+“ (Máchání+) a „Crease Care“
(Ochrana před zmačkáním).
Spin only (pouze odstřeďování)
1 Dejte prádlo do bubnu. Potom zavřete dvířka.
2 Stiskněte tlačítko Power (hlavní vypínač).
3 Stisknutím tlačítka Spin (Odstřeďování) zvolte rychlost odstřeďování.
4 Stiskněte tlačítko Start/Stop.
Dejte prádlo do bubnu.
Potom zavřete dvířka.
• V zásuvce na prací prostředek dejte prášek do přihrádek na
hlavní praní a předpírku. Aviváž nalijte do prostřední přihrádky
zásuvky do úrovně 'MAX'.
• Dejte prací prostředek do přihrádky předpírky, pouze pokud
chcete přidat předpírku.
• Pokud chcete použít bělení, dejte bělidlo do přihrádky hlavního
praní spolu s pracím prostředkem.
• LCD zobrazí pouze „—„ a rozsvítí se kontrolky všech programů.
• Automaticky je zvolena teplota vody 30°C, odstřeďování
800 ot./min. a máchání 2x.
• Pokud chcete změnit teplotu vody, rychlost odstřeďování
nebo přidat alternativy praní (Rinse+, Crease Care),
stiskněte každé tlačítko.
• Pračka se spustí zablokováním dvířek a naplněním vody.
• LCD zobrazí pouze „-„ a rozsvítí se kontrolky všech programů.
• Pračka se spustí zablokováním dvířek.
25
Máchání + odstřeďování
1 Dejte prádlo do bubnu. Potom zavřete dvířka.
2 Stiskněte tlačítko Power (hlavní vypínač).
• LCD zobrazí pouze „-„ a rozsvítí se kontrolky všech programů.
3 Stisknutím tlačítka Spin + Rinse zvolte rychlost odstřeďování.
4 Stiskněte tlačítko Start/Stop.
• Pračka se spustí zablokováním dvířek.
ÚDRŽBA
Řádná údržba prodlouží životnost pračky. V této kapitole je vysvětleno, jak máte o pračku
pečovat řádně a bezpečně.
Čištění pračky
Zvenčí Zevnitř
Otřete prací prostředek, bělidlo a jiné
rozlité prostředky měkkým navlhčeným
hadříkem nebo houbičkou, jakmile se
objeví. Občas otřete vnějšek pračky, aby
stále vypadala jako nová.
Kontrolujte všechny kapsy, zda v nich nezůstaly ostré nebo kovové předměty,
např. klíče, špendlíky, klipsny, peníze atd., protože mohou poškodit vnitřek
pračky. Pokud takové předměty najdete, nenechávejte je
nahoře na pračce.
Uskladnění přes zimu nebo přesun
Instalujte a uskladňujte pračku v místech, kde nebude vystavena teplotám nižším
než bod mrazu, a nenechávejte žádnou vodu v hadicích atd., protože ji to může poškodit.
Pokud chcete pračku uskladnit/přestěhovat během mrazivého počasí, dodržte tyto pokyny:
Péče o pračku před dovolenou
Provozujte pračku, pouze když jste doma.
Pokud jste na dovolené a nebudete pračku používat delší dobu:
• Odpojte přívodní elektrický kabel nebo vypněte přívod elektrické energie k pračce.
• Odpojte zdroj vody.
Vnitřek očistěte 250 ml chlórového
bělidla smíchaného s 500 ml
pracího prostředku. Nechte
proběhnout kompletní prací cyklus.
V případě potřeby tento proces
zopakujte.
26
Pro zazimování pračky Pro opětné uvedení pračky do provozu
• Odpojte pračku od přívodu elektrické
energie.
• Odpojte přívodní elektrický kabel.
• Odpojte a vypusťte přívodní hadice
vody.
• Spusťte pračku na 1 minutu v režimu
vypouštění a odstřeďování (viz str.
10).
Tím zabráníte náhodnému zaplavení (v důsledku náhlého zvýšení tlaku vody) v době
nepřítomnosti.
• Napusťte vodní potrubí a hadice.
• Znovu připojte přívodní hadice vody.
• Znovu připojte ke zdroji vody.
• Znovu připojte přívodní elektrický
kabel.
ČIŠTĚNÍ FILTRU
Čištění přívodních vodních filtrů
• Když voda uniká z přívodu, vyčistěte filtr.
1. Vytáhněte elektrickou zástrčku před čištěním pračky
2. Vypněte přívod vody k pračce a odpojte přívodní hadici.
3. Vytáhněte přívodní filtr.
27
4. Odstraňte smetí z vnitřního filtru pomocí kartáče.
Čištění odtokového filtru
• Tento odtokový filtr se používá k zachycení cizích těles jako nití, mincí, špendlíků,
knoflíků atd.
• Pokud není odtokový filtr pravidelně čištěn (po každém desátém praní), mohou se
vyskytnout problémy s vypouštěním.
Pozor
Při vypouštění buďte opatrní, pokud je voda horká.
1. Otevřete spodní kryt ((1)) mincí. Vytáhněte z hadice krytku hadice ((2)).
2. Vytáhněte zátku z krytky hadice ((2)), aby mohla vytékat voda.
Vytékající vodu zachycujte do nádoby, aby se nerozlila po podlaze.
Když již voda nevytéká, otevřete filtr čerpadla ((3)) otáčením doleva.
28
3. Odstraňte veškerá cizí tělesa z filtru čerpadla ((3)). Po vyčištění otáčejte filtrem
čerpadla ve směru hodinových ručiček a vsuňte krytku hadice ((2)) na původní místo.
Zavřete spodní kryt.
Čištěním přihrádky na prací prostředek
• Po určité době zanechá prací prostředek a aviváž v zásuvce usazeniny:
• Ty je třeba čas od času čistit proudem tekoucí vody.
• V případě potřeby je možno zásuvku z pračky zcela vytáhnout zatlačením úchytek
směrem dolů a vytažením zásuvky ven.
• Pro usnadnění čištění je možno vyjmout horní část přihrádky na aviváž. * Prací
prostředek se může hromadit také uvnitř prohlubně, kterou je třeba občas čistit
kartáčem.
• Po ukončení čištění vraťte zásuvku na místo a nechte proběhnout cyklus máchání
prádla.
29
ODSTRAŇOVÁNÍ SKVRN
Poskvrněné, silně znečištěné nebo mastné kusy prádla je třeba předeprat nebo namočit,
aby byl výsledek praní lepší. Namočení pomůže odstranit bílkovinové skvrny jako krev,
mléko nebo trávu. Předepírka pomůže uvolnit nečistoty před praním.
Pravidla pro odstraňování skvrn
• Pro namáčení nebo předpírku znečištěného prádla použijte teplou vodu. Horká voda
může skvrny naopak zaprat.
• Většina skvrn se snáze odstraňuje, když jsou čerstvé.
• Před ošetřením jakékoli skvrny zjistěte, o jaký druh skvrny se jedná, jak je stará, o jaký
druh látky se jedná a zda je látka stálobarevná. (Podívejte se na štítek prádla)
• Praní a sušení může některé skvrny zaprat.
• Začněte studenou nebo teplou vodou. Horká voda může některé skvrny zaprat.
• Pokud je doporučeno bělení, použijte bělidlo, které je pro danou látku bezpečné.
Položte poskvrněné místo lícem na papírovou utěrku nebo bílou látkovou utěrku. Na
zadní stranu skvrny naneste odstraňovač skvrn. Tak se skvrna lépe uvolní z látky.
30
Pokyny pro odstraňování skvrn:
ODSTRAŇOVÁNÍ ZÁVAD
SKVRNA ODSTRAŇOVÁNÍ
Krev Ihned opláchněte STUDENOU vodou.
Pokud skvrna zůstane, namočte látku do studené vody
s enzymatickým předpíracím prostředkem.
Žvýkačka Přiložte led v plastovém sáčku, aby žvýkačka ztvrdla.
Seškrábejte vše, co můžete, a pak setřete houbičkou s lakovým
benzínem.
Kakao, čokoláda
Káva
Šlehačk
a /
mléko /
zmrzlina
Deodorant
Vejce Namočte do STUDENÉHO enzymatického předpíracího prostředku
Aviváž Potřete postiženou oblast mýdlem a normálně vyperte.
Ovocné skvrny
Tráva Otřete lakovým benzínem.
Mastnota a olej
Železo nebo rez Naneste citronovou šťávu a sůl a položte na slunce. Normálně
Rtěnka Otřete houbičkou s denaturovaným lihem a normálně vyperte.
Plíseň
Bláto Okartáčujte suché bláto. Vymáchejte ve studené vodě.
Otřete houbičkou se STUDENOU vodou a namočte do
enzymatického předpíracího prostředku. Pokud skvrna zůstává,
vetřete trochu pracího prostředku a vymáchejte ve studené vodě.
Rychle osušte a vymáchejte ve STUDENÉ vodě.
Vetřete trochu pracího prostředku a vyperte na maximální teplotu,
jaká je pro daný typ látky povolená.
Opláchněte STUDENOU vodou a normálně vyperte.
Pokud je skvrna stále vidět, otřete houbičkou s lakovým benzínem.
Potřete postiženou oblast bílým octem a potom vymáchejte ve
STUDENÉ vodě.
Otřete lakovým benzínem.
Ztuhlé části ošetřete enzymatickým předpíracím prostředkem.
a normálně vyperte.
Co nejrychleji ošetřete houbičkou se STUDENOU vodou. Potřete
skvrnu trochou pracího prostředku a normálně vyperte.
Vetřete enzymatický předpírací prostředek a normálně vyperte.
Položte postiženou oblast lícem na absorpční látku a pracujte
zezadu. Otřete houbičkou s lakovým benzínem nebo kapalinou
pro čištění zasucha. Normálně vyperte.
vyperte.
Vyperte v TEPLÉ vodě a pracím prostředku.
Navlhčete postiženou oblast citronovou šťávou, osušte na slunci a
normálně vyperte.
Pokud je skvrna stále vidět a tkanina to dovoluje, použijte bělidlo.
Pokud je skvrna stále vidět, potřete ji trochou pracího prostředku a
normálně vyperte.
31
Barva: na bázi oleje
Barva: na bázi vody Ošetřete, dokud je ještě vlhká, vymáchejte v TEPLÉ vodě a
Stopy po spálenině
Seškrábejte veškerou čerstvou barvu a otřete houbičkou
s nehořlavou kapalinou pro čištění zasucha a normálně
vyperte.
normálně vyperte.
Navlhčete hadřík peroxidem vodíku, položte ho na
postižené místo a přitiskněte dosti horkou žehličkou.
ODSTRAŇOVÁNÍ ZÁVAD
Tato pračka je vybavena automatickou bezpečnostní funkcí, která je schopna včas odhalit
a diagnostikovat závady
a vhodně reagovat.
Pokud pračka nefunguje správně nebo vůbec, prověřte tyto body
Příznak Příčina Řešení
Chřestění a řinčení V bubnu nebo čerpadle
mohou být cizí předměty
jako mince nebo špendlíky
Bušení
Vibrace
Z pračky teče voda.
Nadměrná tvorba
pěny
Bušení může způsobovat
těžká náplň pračky. To je
obvykle normální.
Byly odstraněny všechny
přepravní šrouby a obalový
materiál?
Stojí všechny nohy pevně
na podlaze?
Přívodní nebo vypouštěcí
hadice jsou možná u
kohoutku nebo u pračky
uvolněné.
Vypouštěcí trubky hadice
jsou ucpané.
32
Zastavte pračku a zkontrolujte
buben a filtr.
Pokud zvuk trvá delší dobu, je
pračka pravděpodobně
nevyvážená. Zastavte ji a
přerovnejte náplň.
Pokud nebyly odstraněny během
instalace, podívejte se do
instalační příručky, jak se
přepravní šrouby odstraňují.
Náplň pračky je možná v bubnu
nerovnoměrně rozmístěná.
Zastavte pračku a přerovnejte
náplň.
Zkontrolujte hadicové spoje a
utáhněte je.
Vyčistěte vypouštěcí trubku.
V případě potřeby kontaktujte
instalatéra.
Nadměrné pěnění a tím i únik vody
může způsobovat příliš velké
množství pracího prostředku nebo
nevhodný prací prostředek.
33
Do pračky nepřitéká
voda nebo přitéká
pomalu.
Z pračky neodtéká
voda nebo odtéká
pomalu.
Pračka se nedá
spustit.
Pračka se neotáčí. Zkontrolujte, zda jsou dvířka
Dvířka nejdou otevřít.
V dané oblasti není dostatečný
přívod vody.
Přívodní kohoutek není zcela
otevřený.
Přívodní hadice je zahnutá. Narovnejte hadici.
Filtr přívodu vody je ucpaný. Zkontrolujte filtr přívodu vody.
Vypouštěcí hadice je zahnutá
nebo ucpaná.
Odtokový filtr je ucpaný. Vyčistěte odtokový filtr.
Elektrická šňůra není zapojená
nebo je spojení uvolněné.
Jsou spálené domácí pojistky,
vypadlý jistič, nebo došlo
k výpadku elektrického proudu.
Není zapnutý přívod vody. Otevřete kohoutek přívodu
pevně zavřená.
Zkuste připojit přívodní hadici
na jiný kohoutek.
Otevřete kohoutek naplno.
Vyčistěte a narovnejte
vypouštěcí hadici.
Zkontrolujte, že je zástrčka
pevně zasunutá do zásuvky ve
stěně.
Vyměňte pojistku nebo
resetujte jistič. Nezvětšujte
kapacitu pojistky. Pokud tkví
problém v přetížení
elektrického okruhu, nechte ho
opravit od kvalifikovaného
elektrikáře.
vody.
Zavřete dvířka a stiskněte
tlačítko Start/Pause. Po
stisknutí tlačítka Start/Pause
může chvíli trvat, než se
pračka začne otáčet. Dvířka se
musí uzamknout, než může
začít otáčení.
Po spuštění pračky se dvířka
nedají otevřít
z bezpečnostních důvodů.
Počkejte s otevíráním dvířek
dvě minuty, aby měl elektrický
zamykací mechanismus čas
se uvolnit.
34
Příznak Příčina Řešení
Zpoždění cyklus praní
Pračka se během
odstřeďování
zastavuje.
Odstřeďování je
nedostatečné.
Chyba PFE v důsledku
nadměrného množství pracího
prostředku nebo nevhodného
pracího prostředku.
35
Doba praní se může lišit podle
množství prádla, tlaku vody,
teploty vody i jiných
podmínek použití.
Pokud pračka zjistí
nevyváženost,
bude doba praní delší.
Pokud se na ovládacím panelu
zobrazí chybový režim PFE,
pak před řešením tohoto
problému nejprve pračku
vypněte, pak pračku zapněte
tlačítkem Power (hlavní
vypínač), poté stiskněte
tlačítko SPIN a potom
stiskněte tlačítko Start/Hold.
Zpráva Chyba Příčina Řešení
j
IE Je ucpaný kohoutek přívodu vody. Otevřete kohoutek přívodu
Vstupní ventil je nekvalitní nebo
Čidlo hladiny vody (tlakové čidlo) je
Vypouštěcí motor pracuje během
OE Vypouštěcí hadice je zahnutá nebo
Vypouštěcí motor je nekvalitní. Vyměňte vypouštěcí motor.
Vstupní ventil pracuje během
Čidlo hladiny vody je nekvalitní. Vyměňte čidlo hladiny vody.
Jednotka PCB nekontroluje hladinu
UE CHYBA
LE CHYBA
Zámek dvířek je nekvalitní. Vyměňte zámek dvířek.
Jednotka PCB nekontroluje zámek
E2 CHYBA
CHYBA
PŘÍVOD
U VODY
CHYBA
VYPOUŠ
TĚNÍ
NEVYVÁ
ŽENOSTI
OTEVŘE
PŘETÉK
ÁNÍ
vody.
Filtr vstupního ventilu je ucpaný. Vyčistěte filtr vstupního
ventilu.
Vyměňte vstupní ventil.
poškozený.
Vyměňte čidlo hladiny vody
nekvalitní nebo poškozené.
přitékání vody.
Jednotka PCB nekontroluje hladinu
vody.
ucpaná.
vypouštění.
vody.
Buben nedosahuje během
odstřeďování stanoveného počtu
otáček v nastavené době.
Prádlo je během odstřeďování
nahromaděné jen k jedné straně
bubnu.
Tlačítko Start/Hold je stisknuto, když
sou dvířka otevřená.
dvířek.
V důsledku nekvalitního vstupního
ventilu neustále přitéká voda.
Vstupní ventil je v pořádku, ale čidlo
hladiny vody (tlakové čidlo) je
nekvalitní.
Motor vypouštění nefunguje.
(Vypouštěcí motor je nekvalitní nebo
poškozený.)
(tlakové čidlo).
Vyměňte vypouštěcí motor.
Vyměňte jednotku PCB.
Vyčistěte a narovnejte
vypouštěcí hadici.
Vyměňte vstupní ventil.
Vyměňte jednotku PCB.
Vyčistěte filtr vypouštěcího
čerpadla. Nebo znovu
spusťte pouze odstřeďování.
Přerovnejte prádlo.
Uzavřete dvířka.
Vyměňte jednotku PCB.
Vyměňte vstupní ventil.
Vyměňte čidlo hladiny vody
(tlakové čidlo).
Vyměňte vypouštěcí motor.
36
E4 CHYBA
ÚNIKU
VODY
E5 Prádlo se zaseklo mezi těsněním a
E6 CHYBA
E7 CHYBA
E8 Motor není normálně zapojený. Zkontrolujte konektor
E9 CHYBA
H2 Termistor pračky je nekvalitní nebo
CHYBA
VYSOKÉ
HO
NAPĚTÍ
EMG
SMĚRU
CHYBA
MOTORU
TLAKOV
ÉHO
ČIDLA
CHYBA
TERMIST
ORU
PRAČKY
Z nádrže nebo vypouštěcí hadice
uniká voda.
bubnem.
Jednotka PCB je nekvalitní. Vyměňte jednotku PCB.
Prádlo se zaseklo mezi těsněním a
bubnem.
Motor je nekvalitní. Vyměňte motor.
Jednotka PCB je nekvalitní. Vyměňte jednotku PCB.
Motor se otáčí opačným směrem. Vyměňte jednotku PCB
Motor hall IC je nekvalitní nebo
poškozený.
Motor nefunguje.
(Motor je nekvalitní nebo
poškozený.)
Čidlo hladiny vody je nekvalitní. Vyměňte čidlo hladiny vody.
poškozený.
Termistor pračky není normálně
zapojený.
37
Zkontrolujte únik vody
z nádrže nebo vypouštěcí
hadice. Poté vyměňte nádrž
nebo vypouštěcí hadici.
Přerovnejte prádlo.
Přerovnejte prádlo.
nebo motor.
Vyměňte motor hall IC nebo
motor.
motoru.
Vyměňte motor.
Vyměňte termistor pračky.
Zkontrolujte konektor
termistoru pračky.
Zpráva Chyba Příčina Řešení
CHYBA
H5 CHYBA
H6 CHYBA
H8 CHYBA
PFE
PŘEHŘÍV
ÁNÍ
TERMIST
ORU
PRAČKY
TEPLOT
Y VODY
OHŘÍVA
ČE
PRAČKY
PŘEHŘÍV
ÁNÍ
OHŘÍVA
ČE
PRAČKY
CHYBA
FILTRU
ČERPAD
Ohřívač pracoval bez vody v nádrži. Zkontrolujte hladinu vody. H4
Termistor pračky je nekvalitní nebo
poškozený.
Teplota vody je vyšší než 45°C u
programu praní jemného prádla a
vlny. (Termistor pračky je nekvalitní
nebo poškozený.)
Ohřívač pračky nefunguje.
(Teplota vody během 15 minut
nestoupla ani o 2°C.
Ohřívač pracoval bez vody v nádrži. Zkontrolujte hladinu vody a
Filtr vypouštěcího čerpadla je
ucpaný.
Vypouštěcí čerpadlo nepracuje
LA
během odstřeďování.
Použili jste velké množství pracího
prostředku.
Odtoková hadice je umístěna výše
než 1 m nad zemí.
38
Vyměňte termistor pračky.
Vyměňte termistor pračky.
Vyměňte ohřívač pračky.
ohřívač pračky.
Vyčistěte filtr vypouštěcího
čerpadla.
Vyměňte vypouštěcí
čerpadlo.
Použijte správné množství
pracího prostředku.
Umístěte odtokovou hadici
níže než 1 m nad zemí.
SPECIFIKACE
Model BA320W
Rozměry (mm) 600 x 540 x 850 (Š x H x V)
Maximální hmotnost textilu (kg) 7.0
Hmotnost jednotky (kg) 64
Standardní spotřeba vody 52l
Rychlost odstřeďování (ot./min.) 400/800/1000/1200
Provozní tlak vody 0.03MPa ~ 0.8MPa (0.3kgf/cm2 ~ 8kgf/cm2)
39
Baumatic
®
ZÁRUČNÍ PODMÍNKY
Vážení zákazníku, děkujeme, že jste si vybrali spotřebič Baumatic,
dojde-li však k závadě, pokuste se ji odstranit zkontrolováním, zda jste
postupovali podle pokynů uvedených v návodu k použití. Při koupi spotřebiče
pečlivě zvažte, jaké vlastnosti a funkce požadujete. To, že spotřebič nebude
vyhovovat Vaším pozdějším nárokům, nemůže být toto důvodem k reklamaci.
1. ZÁRUČNÍ DOBA, PLATNOST ZÁRUKY A JINÁ USTANOVENÍ
Při dodržení pokynů pro instalaci, obsluhu a údržbu ručíme za to, že spotřebič
bude mít vlastnosti stanovené příslušnými technickými normami a bude
poskytnuta na spotřebič zákonná záruka v délce 24 měsíců při koupi zboží pro
soukromou potřebu (§620 Občanského zákoníku) nebo smluvní záruka 6
měsíců, pokud je kupující podnikatel - fyzická osoba a spotřebič kupuje pro
podnikatelskou činnost nebo komerční využití (§429 Obchodního zákoníku).
Záruční doba výrobku začíná dnem prodeje spotřebič
e zákazníkovi. Má-li
zakoupený spotřebič uvést do provozu jiný podnikatel než prodávající, začne
záruční doba běžet až ode dne uvedení spotřebiče do provozu jak stanovuje §
621 občanského zákoníku, nejpozději však do 6 měsíců od data prodeje
prodávajícím.
Doba záruky se prodlužuje o dobu od uplatnění práva na záruční opravu u
autorizovaného servisu do dne ukončení opravy spotřebiče.
2. ZÁRUČNÍ OPRAVY
Pokud bude mít spotřebič vadu, která se projeví v rámci šesti měsíců od
zakoupení spotřebiče je prodávající nebo autorizovaný servis povinen požadavek
zákazníka přezkoumat a rozhodnout o něm v rámci reklamace. (§616 odst. 4
občanského zákoníku)
Tyto opravy prosím nahlašujte:
1. Práva z odpovědnosti za vady je zákazník dle platné české legislativy
povinen uplatňovat u prodávajícího, u kterého byl spotřebič zn. Baumatic
zakoupen.
2. Servis společnosti Baumatic – ČR, s.r.o. nad rámec svých zákonných
povinností nabízí zákazníkům možnost využití bezplatné servisní linky
800 185 263 a nahlásit tak záruční opravu přímo v servisní centrále spol.
Baumatic - ČR, s.r.o. v pracovní dny od 9.00 do 17.00 hod. nebo na
www.baumatic.cz
. Rovněž na těchto kontaktech je možné nahlásit
požadavek na Pozáruční opravu spotřebiče.
40
Prosíme, abyste měli připravené po ruce následující údaje:
· typ spotřebiče / model
· sériové číslo
· datum zakoupení spotřebiče.
Dovolujeme si Vás upozornit na skutečnost, že v případě využiti služby popsané
v bodě 2. odstavec 2. ZP (výjezd technika Baumatic k zákazníku) a při
nezjištění rozporu s Návodem k použití, bude tato reklamace klasifikována jako
reklamace nezjištěna,je zákazník povinen uhradit náklady vzniklé v souvislosti
s takovou reklamací a s tímto také souhlasí. Sazby za servisní úkony jsou
k dispozici v aktuálním ceníku dostupném na webových stránkách
www.baumatic.cz
.
3. ZÁKONNÁ ANI SMLUVNÍ ZÁRUKA SE NEVZTAHUJE NA
• vady způsobené použitím v rozporu s Návodem k obsluze a použití,
• vady způsobené neodborným uvedeným spotřebiče do provozu
/neodborná instalace, které neodpovídají platným normám a
bezpečnostním předpisům/,neodbornou obsluhu a údržbou spotřebiče,
tak, jak je uvedené v Návodu na obsluhu a použití.
• záruka se dále nevztahuje na vady, které byly způsobeny nesprávným
používáním spotřebiče, nebo jeho nadměrným zatěžováním.
• záruka se rovněž nevztahuje na opotřebení spotřebiče způsobené jeho
běžným užíváním.
• vady způsobené poruchami nebo nedostatky v přívodních médiích,
poškození statickou elektřinou, přepětím v elektrorozvodné síti.
• vady způsobené vnějšími vlivy, poškození při přepravě, stěhování, jiná
manipulace, živelné události.
• vady světelných zdrojů a snímatelných částí ze skla nebo z umělých hmot
• vady způsobené zásahem tř
etí osobou
• zástrčky, pojistky, žárovky, kryty na světla, ozdobné díly, kabely, filtry a
nástavce, tlačítka, jakékoli gumové části, keramické nebo skleněné
povrchy, promáčknuté, poškrábané nebo natřené části
• příslušenství, pečící plechy, rukojeti, lívanečníky, stojany na pánve,
police, víka a objímky na hořáky, vložky do trouby
• reklamace parametrů a vlastnosti spotřebičů uváděných v produktových
katalozích a propagačních letácích (tiskové chyby) v nichž je specificky
vyhrazeno naše právo na změnu parametrů, které nepodstatným
způsobem mohou měnit chování spotřebiče.
Doporučujeme zákazníku, aby v případě reklamace vestavného spotřebiče měl k
dispozici doklady prokazující odbornou instalaci spotřebiče.
41
4. ZÁVEREČNÁ USTANOVENÍ
Jako záruční opravu nelze uplatňovat seřízení spotřebiče po jeho instalaci. Tyto
práce má povinnost provést firma provádějící instalaci spotřebiče v rámci těchto
prací. Vada, která vznikla neodbornou montáží spotřebiče v rozporu
s ustanovením § 623 OZ nebo jiným neodborným uvedením věci do provozu,
bude považována za vadu montáže. Toto může byt důvodem pro neuznání
reklamace.
Podmínkou pro uplatnění práva ze záruky je předložení faktury (daňového
dokladu) jako dokladu o koupi zboží.
Označením CE je zaručeno splnění všech zákonných požadavků EU a výrobky
také splňují požadavky normy RoHS 2002/95/EC.
5. UPOZORNĚNÍ PRO SPOTŘEBITELE
Baumatic – ČR, s.r.o. zaručuje, že zboží je v okamžiku jeho expedice k
zákazníkovi bez vad a v souladu s uzavřenou kupní smlouvou. Baumatic důrazně
doporučuje kupujícím při přebírání zboží zkontrolovat, zda není poškozené, zda je
kompletní a zda je předán daňový doklad a řádně vyplněný záruční list. V případě
poškození zboží je nutné o tomto ihned p
ři přebírání informovat dopravce a
sepsat protokol o škodě případně uvést výhradu na dodací list. Nejpozději ve
lhůtě jednoho týdne od přijetí zásilky o tomto informovat Baumatic. U skrytých
závad zboží nebo u vad zboží, které se vyskytnou v průběhu trvání záruční doby
je nutno oznámení provést okamžitě po zjištění skryté závady. Mechanické
poškození spotřebiče může byt důvodem pro neuznání reklamace. V případě, že
výsledkem reklamace bude vrácení výrobku, zašle kupující vadné zboží zpět v
obalu, který brání poškození výrobku při přepravě zpět.
42
Loading...
