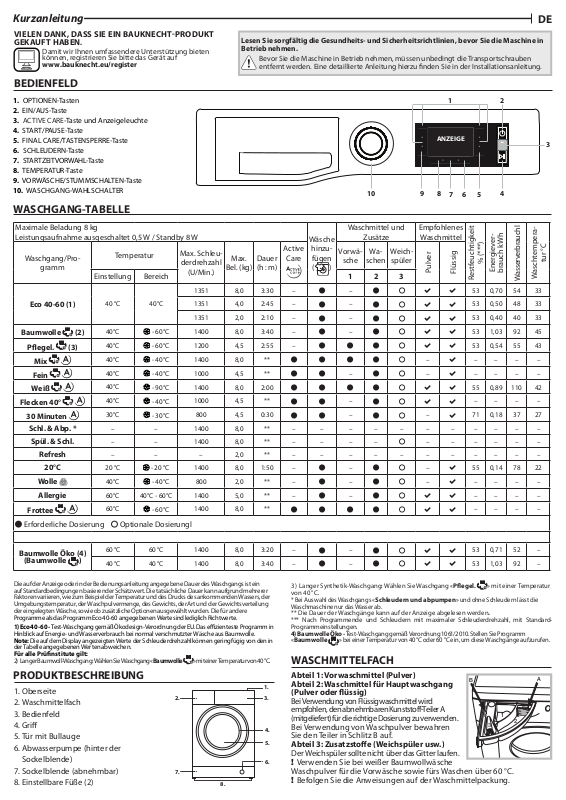

BAUKNECHT WM Class 823 PS Daily Reference Guide [de]

Kurzanleitung

1

2

3

A

B

VIELEN DANK, DASS SIE EIN BAUKNECHTPRODUKT
GEKAUFT HABEN.

Damit wir Ihnen umfassendere Unterstützung bieten
können, registrieren Sie bitte das Gerät auf

www.bauknecht.eu/register

BEDIENFELD

1. OPTIONEN-Tasten

2. EIN/AUS-Taste

3. ACTIVE CARE-Taste und Anzeigeleuchte

4. START/PAUSE-Taste

5. FINAL CARE/TASTENSPERRE-Taste

6. SCHLEUDERN-Taste

7. STARTZEITVORWAHL-Taste

8. TEMPERATUR-Taste

9. VORWÄSCHE/STUMMSCHALTEN-Taste

10. WASCHGANG-WAHLSCHALTER

WASCHGANG-TABELLE

Lesen Sie sorgfältig die Gesundheits- und Sicherheitsrichtlinien, bevor Sie die Maschine in
Betrieb nehmen.

Bevor Sie die Maschine in Betrieb nehmen, müssen unbedingt die Transportschrauben
entfernt werden. Eine detaillierte Anleitung hierzu nden Sie in der Installationsanleitung.

2

4

56

10

9

1

ANZEIGE

8

7

DE

3

Maximale Beladung 8 kg
Leistungsaufnahme ausgeschaltet 0,5W / Standby 8W

Waschgang/Pro-

gramm

Eco 40-60 (1)

Baumwolle (2)

P egel. (3)

Mix

Fein

Weiß

Flecken 40°

30 Minuten

Schl. & Abp. *

Spül. & Schl.

Refresh

20°C

Wolle

Allergie

Frottee

Temperatur

Einstellung Bereich 1 2 3

40 °C 40°C

40°C

40°C

40°C

40°C

40°C

40°C

30°C

– – 1400 8,0 ** – – – – – – – – – – –

– – 1400 8,0 ** – – – –

– – – 2,0 ** – – – – – – – – – – –

20 °C

40°C

60°C 40°C - 60°C 1400 5,0 ** –

60°C

- 60°C

- 60°C

- 40°C

- 40°C

- 90°C

- 40°C

- 30°C

- 20 °C

- 40°C

- 60°C

Max. Schleu-

derdrehzahl

(U/Min.)

 Erforderliche Dosierung  Optionale Dosierungl

Active

Bel. (kg)

1351 8,0 3:30 –

1351 4,0 2:45 –

1351 2,0 2:10 –

1400 8,0 3:40 –

1200 4,5 2:55 –

1400 8,0 **

1000 4,5 **

1400 8,0 2:00

1000 4,5 **

800 4,5 0:30

1400 8,0 1:50 –

800 2,0 ** –

1400 8,0 **

(h : m)

Dauer

Max.

Care

Waschmittel und

Vorwä-

sche

–

–

–

–

–

–

–

–

–

–

Zusätze

Wa-

Weich-

schen

   

   

   

   

 

   

 

 

 

   

Wäsche

hinzu-

fügen
(

)









     

    

 

      

 

 







      

spüler



Empfohlenes

Waschmittel

Pulver

–

–

–

– – – – – –

–

–

% (***)

Flüssig

Restfeuchtigkeit

53 0,70 54 33

53 0,50 48 33

53 0,40 40 33

53 1,03 92 45

53 0,54 55 43

– – – –



– – – –



55 0,89 110 42

– – – –

71 0,18 37 27



55 0,14 78 22



– – – –



– – – –

– – – –

tur °C

Energiever-

brauch kWh

Wasserverbrauch l

Waschtempera-

Baumwolle Öko (4)

(Baumwolle

Die auf der Anzeige oder in der Bedienungsanleitung angegebene Dauer des Waschgangs ist ein
auf Standardbedingungen basierender Schätzwert. Die tatsächliche Dauer kann aufgrund mehrerer
Faktoren variieren, wie zum Beispiel der Temperatur und des Drucks des ankommenden Wassers, der
Umgebungstemperatur, der Waschpulvermenge, des Gewichts, der Art und der Gewichtsverteilung
der einge legten Wäsche, sowi e ob zusätzliche O ptionen ausgewä hlt wurden. Die fü r andere

Programm e als das Programm Eco 40 -60 angeg ebenen Werte sin d lediglich Richt werte.

1) Eco 40- 60 - Test-Waschgang gemäß Ökodesign-Verordnung der EU. Das ezienteste Programm in
Hinblick au f Energie- und Wasser verbrauch bei n ormal verschmut zter Wäsche aus Baumwo lle.
Note: Die auf dem Display angezeigten Werte der Schleuderdrehzahl können geringfügig von den in
der Tabelle angegebenen Werten abweichen.

Für alle Prünstitute gilt:

2) Langer Baumwoll-Waschgang: Wählen Sie Waschgang «Baumwolle » mit einer Temperatur von 4 0°C.

60 °C 60 °C 1400 8,0 3:20 –

)

40 °C 40 °C 1400 8,0 3:40 –

PRODUKTBESCHREIBUNG

1. Oberseite

2. Waschmittelfach

3. Bedienfeld

4. Gri

5. Tür mit Bullauge

6. Abwasserpumpe (hinter der
Sockelblende)

7. Sockelblende (abnehmbar)

8. Einstellbare Füße (2)

2.

7.

8.





3) Langer Synthetik-Waschgang: Wählen Sie Waschgang «Pegel. » mit einer Temperatur
von 40°C.
* Bei Auswahl des Waschgangs
Waschmaschine nur das Wasser ab.
** Die Dauer der Waschgänge kann auf der Anzeige abgelesen werden.
*** Nach Programmende und Schleudern mit maximaler Schleuderdrehzahl, mit Standard­Programmeinstellungen.

4) Baumwoll e Öko - Test-Waschgang gemäß Veror dnung 1061/ 2010. Stellen Sie Prog ramm
«Baumwolle »

–

   

–

   

«Schleudern und abpumpen»

bei einer Tempe ratur von 40 °C oder 6 0 °C ein, um diese Waschgä nge aufzurufen .

53 0,71 52 –

53 1,03 92 –

und ohne Schleudern lässt die

WASCHMITTELFACH

Abteil 1: Vorwaschmittel (Pulver)
Abteil 2: Waschmittel für Hauptwaschgang

1.

(Pulver oder üssig)

3.

Bei Verwendung von Flüssigwaschmit tel wird
empfohlen, den abnehmbaren Kunststoff-Teiler A
(mitgeliefert) für die richtig e Dosierung zu verwenden.
Bei Verwendung von Waschpulver bewahren

4.

Sie den Teiler in Schlitz B auf.

5.

Abteil 3: Zusatzstoe (Weichspüler usw.)

Der Weichspüler sollte nicht über das Gitter laufen.

6.

! Verwenden Sie bei weißer Baumwollwäsche
Waschpulver für die Vorwäsche sowie fürs Waschen über 60 °C.
! Befolgen Sie die Anweisungen auf der Waschmittelpackung.

WASCHGÄNGE

Befolgen Sie die Anweisungen der Symbole auf dem Etikett des
Kleidungsstücks. Die Zahl im Symbol bedeutet die maximal
empfohlene Waschtemperatur für das Kleidungsstück.

Eco 40-60

Für normal verschmutzte Baumwollwäsche, die bei 40 °C oder 60 °C
zusammen im selben Waschgang gewaschen werden kann. Das ist das
Standardprogramm für Baumwolle und am ezientesten in Hinblick auf
Wasser- und Energieverbrauch.

Baumwolle

Normal bis stark verschmutzte und strapazierfähige Baumwollkleidung.

Pegel.

Für mäßig verschmutzte Wäsche aus synthetischen Fasern (z.B. Polyester,
Polyacryl, Viskose usw.) oder gemischten Fasern (Baumwolle/
Pegeleicht).

Mix

Für leicht bis normal verschmutzte, strapazierfähige Kleidungsstücke aus
Baumwolle, Leinen, Kunstfasern und gemischten Fasern.

Fein

Für sehr empndliche Kleidungsstücke. Es wird empfohlen, die
Kleidungsstücke vor dem Waschen zu wenden (Innenseite nach außen).
Die besten Ergebnisse erzielen Sie bei Feinwäsche mit Flüssigwaschmittel.

Weiß

Zum Waschen normal bis stark verschmutzter Handtücher, Unterwäsche,
Tischtücher und Bettwäsche usw. aus elastischer Baumwolle und Leinen.
Nur wenn als Temperatur 90 °C ausgewählt werden, umfasst der Zyklus
eine Vorwaschphase vor dem Hauptwaschgang. In diesem Fall ist es
sinnvoll, zum Vorwasch- und Hauptwaschgang Waschmittel zuzugeben.

Flecken 40°

Dieses Programm ist für stark verschmutzte Kleidungsstücke mit
widerstandsfähigen Farben gedacht. Es bietet eine höhere Waschklasse
als die Standardklasse (Klasse A). Mischen Sie bei diesem Programm keine
Kleidungsstücke verschiedener Farben. Wir empfehlen die Verwendung
von Pulverwaschmittel. Bei hartnäckigen Flecken wird außerdem eine
Vorbehandlung mit speziellen Zusatzstoen empfohlen.

30 Minuten

Zur Schnellwäsche von leicht verschmutzten Kleidungsstücken. Dieser
Waschgang dauert nur 30 Minuten, spart Zeit und Energie.

Schl. & Abp.

Schleudert die Wäsche und pumpt dann das Wasser ab. Für
strapazierfähige Wäsche. Wenn Sie den Schleudergang überspringen,
pumpt die Maschine nur das Wasser ab.

Spül. & Schl.

Spült zuerst und schleudert dann. Für strapazierfähige Wäsche.

Refresh

Die Kleidungsstücke sind nach dem Zyklus feucht und sollten daher zum
Trocknen aufgehängt werden (2 kg, ca. 3 Kleidungsstücke). Dieses
Programm frischt die Wäsche auf, indem es schlechte Gerüche entfernt
und die Fasern entspannt. Legen Sie nur trockene, nicht verschmutzte
Kleidungsstücke in die Maschine und wählen Sie das Programm „Refresh“.
Die Kleidungsstücke sind am Ende dieses Zyklus etwas feucht und können
nach ein paar Minuten getragen werden. Das Programm „Refresh“
erleichtert das Bügeln.
! Geben Sie keine Weichspüler oder Waschmittel hinzu.
! Nicht empfohlen für Wolle oder Seide.

20 °C

Für leicht verschmutzte Baumwollwäsche bei einer Temperatur von 20 °C.

Wolle - Woolmark Apparel Care - Green:

Der Wollwaschzyklus dieser Maschine wurde von der Woolmark
Company für das Waschen von Kleidungsstücken aus Wolle mit der
Kennzeichnung „Handwäsche“ geprüft und genehmigt. Diese Freigabe
gilt unter der Voraussetzung, dass die Kleidungsstücke entsprechend der
Anleitung auf dem Pegeetikett sowie den vom Hersteller dieser
Waschmaschine (M1127) erteilten Anweisungen gewaschen werden. Das
Wollsiegel-Logo ist ein in vielen Ländern eingetragenes Qualitätssiegel.

Allergie

Geeignet für das Entfernen der wichtigsten Allergene wie Pollen, Milben,
Katzen- und Hundehaare.

Frottee

Zum Waschen von Heimtextilien in einem einzigen Waschgang. Er
optimiert die Verwendung von Weichspüler und spart Zeit und
Stromverbrauch. Wir empfehlen die Verwendung von Pulverwaschmittel.

Baumwolle Öko

Für normal verschmutzte Baumwollwäsche. Für 40 °C und 60 °C.

ANZEIGE

Die Anzeige hilft bei der Programmierung der Waschmaschine und bietet
zahlreiche Informationen.

D

C

D

A

D

B

Die Dauer der verfügbaren Waschgänge und die Restzeit des aktuellen
Waschgangs werden im Bereich A angezeigt (das Display zeigt zunächst
die maximale Dauer des gewählten Waschgangs an, die nach ein paar
Minuten abnehmen kann, da die tatsächliche Dauer eines
Waschprogramms von der Wäscheladung und den gewählten
Einstellungen abhängt). Wenn die Option VERZÖGERTER START gewählt
wurde, wird der Countdown bis zum Start des ausgewählten Waschgangs
angezeigt.
Nach Drücken der entsprechenden Taste in Abschnitt B werden die
maximale Schleuderdrehzahl und die Temperaturwerte der Maschine
während des aktiven Waschzyklus oder die zuletzt eingestellten Werte
angezeigt, wenn diese mit dem gewählten Waschzyklus kompatibel sind.
Die einzelnen Phasen des gewählten Waschzyklus und die aktuelle Phase
des gestarteten Waschzyklus werden in Abschnitt C angezeigt:

Hauptwäsche
Spülen

Schleudern und Abpumpen

In Bereich D werden die verfügbaren Waschoptionen angezeigt (siehe
den Abschnitt „Optionen“).

Wenn das Symbol leuchtet, wird der für die Startverzögerung
festgelegt Wert im Display angezeigt.
Das Symbol bedeutet, dass beim gestarteten Waschprogramm noch
weitere Kleidungsstücke hinzugefügt werden können (siehe Abschnitt
„Wäsche hinzufügen“).
Das Symbol weist auf die Möglichkeit hin, die Tastentöne stumm zu
schalten.
Während die Stummschaltung aktiv ist, sind fast alle Töne ausgeschaltet. Es
bleiben nur die Tonsignale und Alarme aktiv, sowie der Ton am Ende des
Zyklus.
Um die Stummschaltung zu aktivieren/deaktivieren, halten Sie die Taste
gedrückt.

Hinweissymbole im Display

Störung: Service kontaktieren
Siehe Abschnitt „Fehlerbehebung“

Störung: Wasserlter verstopft
Das Wasser kann nicht abießen; evtl. ist der Wasserlter verstopft

Störung: Kein Wasser
Kein oder nicht genügend Wasserzuuss.

Im Störungsfall sehen Sie bitte im Abschnitt „Fehlerbehebung“ nach.

Tastensperre

Um das Bedienfeld zu sperren, halten Sie die Taste „Tastensperre“
etwa drei Sekunden lang gedrückt. Auf dem Display leuchtet nun das
Symbol , um anzuzeigen, dass das Bedienfeld gesperrt wurde (mit
Ausnahme der „EIN/AUS“-Taste ). Hierdurch werden unbeabsichtigte
Änderungen an Programmen verhindert, insbesondere wenn Kinder in der
Nähe der Maschine sind. Um das Bedienfeld wieder zu entsperren, halten
Sie die Taste „Tastensperre“ etwa drei Sekunden lang gedrückt.

Türsperre-Indikator

Wenn dieses Symbol leuchtet, ist die Tür verriegelt. Warten Sie, bis dieses Symbol
erlöschen ist, bevor Sie die Tür önen, um Beschädigungen zu vermeiden.
Um die Tür zu önen, während ein Waschprogramm läuft, drücken Sie die START/
PAUSE-Taste ; wenn das Symbol erloschen ist, können Sie die Tür önen.

ERSTMALIGE INBETRIEBNAHME

Nachdem das Gerät installiert wurde, sollten Sie vor der ersten Verwendung
den Waschgang „Weiß ”(60°) mit Waschmittel und ohne Wäsche starten.

TÄGLICHER EINSATZ

Bereiten Sie Ihre Wäsche unter Beachtung der Hinweise im Abschnitt
„TIPPS UND RATSCHLÄGE“ vor.

- Drücken Sie die EIN/AUS-Taste .

- Önen Sie die Tür. Legen Sie die Wäsche ein und geben Sie dabei acht,
die in der Waschgang-Tabelle angegebene maximale Menge nicht zu
überschreiten.

- Ziehen Sie das Waschmittelfach heraus und füllen Sie das Waschmittel in
die entsprechenden Abteile, wie im Abschnitt „WASCHMITTELFACH“
beschrieben.

- Schließen Sie die Tür.

- Die Maschine zeigt automatisch die Temperatur und Schleuderdrehzahl
vordenierten für den ausgewählten Zyklus bzw. die zuletzt verwendeten
Einstellungen an, wenn sie mit dem ausgewählten Zyklus kompatibel sind.

- Wählen Sie den gewünschten Waschgang.

- Wählen Sie die gewünschten Optionen.

- Drücken Sie die START/PAUSE-Taste , um das Waschprogramm zu
starten; die Tür verriegelt sich (Symbol leuchtet).

ANHALTEN EINES WASCHGANGS

Um den Waschgang zu pausieren, drücken Sie die START/PAUSE-Taste
erneut. Um das Waschprogramm an jenem Punkt wieder aufzunehmen, an
dem es unterbrochen wurde, drücken Sie erneut die START/PAUSE-Taste .

TÜR ÖFFNEN, FALLS ERFORDERLICH

Nachdem ein Waschgang gestartet wurde, schaltet sich das Symbol
ein, um anzuzeigen, dass die Tür nicht mehr geönet werden kann.
Solange das Waschprogramm läuft, bleibt die Tür verriegelt. Um die Tür
während eines Zyklus zu önen – zum Beispiel, um Kleidungsstücke
hinzuzufügen oder zu entfernen –, drücken Sie die START/PAUSE-Taste
, um den Zyklus anzuhalten. Sobald das Symbol erloschen ist, kann die
Tür geönet werden. Drücken Sie die START/PAUSE-Taste erneut, um
den Zyklus fortzusetzen.

WÄSCHE HINZUFÜGEN

Ein Symbol auf dem Display zeigt an, wenn noch weitere Kleidungsstücke
in die Waschmaschine eingelegt werden können, ohne die Waschleistung
zu verringern. Zum Hinzufügen von Kleidungsstücken halten Sie zunächst
die Waschmaschine durch Drücken der START/PAUSE-Taste an, dann
