INHALT
BITTE LESEN SIE DIE
GEBRAUCHSANWEISUNG
DURCH!
KURZANLEITUNG
PROGRAMMÜBERSICHT
VORBEREITEN DER WÄSCHE
AUSWAHL DES PROGRAMMS UND DER ZUSATZFUNKTIONEN
PROGRAMM STARTEN UND AUSFÜHREN
ÄNDERN EINES PROGRAMMS
UNTERBRECHEN EINES PROGRAMMS
TÄGLICHE WARTUNG UND REINIGUNG
GEBRAUCHSANWEISUNG
VOR DEM ERSTEN GEBRAUCH DES GERÄTES
VORSICHTSMASSNAHMEN UND ALLGEMEINE
EMPFEHLUNGEN
BESCHREIBUNG DES TROCKNERS
HINWEIS - WARTUNG UND REINIGUNG
REINIGUNG DES FLUSENSIEBS
REINIGEN DES WÄRMETAUSCHERS
DIREKTER WASSERABLAUF
WECHSELN DES TÜRANSCHLAGS
FEHLERCODES
ERST EINMAL SELBST PRÜFEN/KUNDENDIENST
Seite 4
Seite 7
Seite 10
Seite 10
Seite 10
Seite 11
Seite 12
Seite 13
Seite 14
Seite 15
VOR DEM ERSTEN GEBRAUCH DES GERÄTES
• Dieser Trockner ist ausschließlich zum Trocknen
von trocknergeeigneter Wäsche in
haushaltsüblichen Mengen bestimmt.
• Bitte beachten Sie für die Benutzung des Trockners die
Anweisungen der vorliegenden Gebrauchsanweisung
sowie die Programmübersicht.
• Bewahren Sie die Gebrauchsanweisung und die
Programmübersicht auf. Händigen Sie bitte bei der
Weitergabe des Trockners an Dritte auch die
Gebrauchsanweisung und die Programmübersicht aus.
• Der Hersteller lehnt jede Verantwortung für Schäden an
Personen, Haustieren oder Sachen ab, die infolge der
Nichtbeachtung der in dieser Gebrauchsanweisung
dargelegten Vorschriften entstehen.
1. Auspacken und Überprüfen des Geräts
• Versichern Sie sich nach dem Auspacken, dass das
Gerät keine Transportschäden aufweist. Im
Zweifelsfall das Gerät nicht anschließen Wenden
Sie sich an den Kundendienst oder an Ihren
örtlichen Fachhändler.
• Falls das Gerät vor der Auslieferung in der Kälte
gestanden hat, lassen Sie es bei Raumtemperatur
einige Stunden stehen, bevor Sie in Betrieb nehmen.
• Geräte mit Transportschäden nicht in Betrieb
nehmen. Wenden Sie sich an eine unserer
Kundendienststellen.
2. Elektrischer Anschluss
• Der elektrische Anschluss muss
gemäß der Installationsanleitung
des Herstellers und gemäß den
üblichen Sicherheitsvorschriften
von Fachpersonal vorgenommen
werden.
• Der elektrische Anschluss muss
in Einklang mit den örtlichen
Vorschriften für Elektrik
ausgeführt werden.
• Angaben über die zulässige
Betriebsspannung, die
Leistungsaufnahme und die
erforderliche Absicherung
finden Sie auf dem Typenschild
auf der Geräterückseite.
• Der Trockner muss gemäß den
gesetzlichen Bestimmungen
geerdet werden.
• Vor Wartungsarbeiten am Gerät
den Netzstecker ziehen.
• Um Gefahren zu vermeiden, darf
der Austausch des Netzkabels
nur durch den Kundendienst
ausgeführt werden.
• Nach der Aufstellung muss der
Zugriff zum Netzstecker oder zur
Netztrennung über einen
allpoligen Trennschalter
jederzeit gewährleistet sein.
• Der Austausch der Lampe muss
durch den Kundendienst
ausgeführt werden.
• Das Netzkabel darf nicht
zwischen dem Trockner und der
Wand eingeklemmt sein.
3. Aufstellung
• Den Trockner nicht in Räumen aufstellen, in denen
er extremen Bedingungen ausgesetzt sein kann
wie zum Beispiel: schlechte Lüftung, Temperaturen
unter 5 °C oder über 35 °C.
• Das Gerät darf nicht hinter einer verschließbaren
Tür, einer Schiebetür oder einer Tür mit einem
Scharnier, die dem Trockner gegenüber liegt,
aufgestellt werden, da die Tür sonst nicht
vollständig geöffnet werden kann.
4
• Kleinere Räume wie Abstellkammern, Badezimmer,
B
Toiletten, Duschkabinen usw. ohne Belüftung sind für
die Aufstellung eines Trockners nicht geeignet. Muss
der Trockner dennoch in einem solchen Raum
aufgestellt werden, ist unbedingt auf eine gute
Belüftung (geöffnete Türen, ein Belüftungsgitter oder
ein Schlitz mit einer Größe von über 500 cm) zu achten.
• Vor dem ersten Gebrauch sicherstellen, dass der
Kondenswasserbehälter ganz eingesteckt und der
Wärmetauscher korrekt eingesetzt ist.
• Vor dem ersten Gebrauch des Geräts sicherstellen,
dass alle Schläuche des Ablaufsystems (wie in der
Abbildung unten gezeigt) korrekt angeschlossen
sind.
• Muss der Trockner wegen Platzmangels direkt
neben einem Gas- oder Kohleofen aufgestellt
werden, muss eine Wärmedämmplatte (85x57 cm)
zwischen beiden Geräten eingesetzt werden. Dabei
muss die zum Ofen zeigende Seite der
Wärmedämmplatte mit Aluminiumfolie
ausgekleidet werden.
• Der Trockner ist nicht als Einbaugerät konzipiert.
• Der Trockner kann unter einer Arbeitsplatte
eingebaut werden, wenn für eine ausreichende
Belüftung für den Trockner gesorgt ist. Im hinteren
Teil der Arbeitsplatte, unter der der Trockner
stehen soll, ist ein Belüftungsgitter von mindestens
45 cm x 8 cm einzubauen.
• Nach Möglichkeit einen Schlauch so installieren,
dass das Kondenswasser direkt in das
Abwassersystem des Hauses geleitet werden kann.
Auf diese Weise muss der Kondenswasserbehälter
nicht nach jedem Trocknungsvorgang entleert
werden, denn das Kondenswasser kann direkt in
den Abfluss geleitet werden. Siehe auch Kapitel
“Direkter Wasserablauf”.
• Den Trockner nicht auf einem hochflorigem
Teppich aufstellen.
• Bei der Aufstellung müssen alle vier Füße des
Trockners sicher und stabil auf dem Boden stehen
und der Trockner durch das Verdrehen der vier
Füße korrekt waagerecht ausgerichtet werden. Mit
einer Wasserwaage die korrekte waagerechte
Ausrichtung kontrollieren.

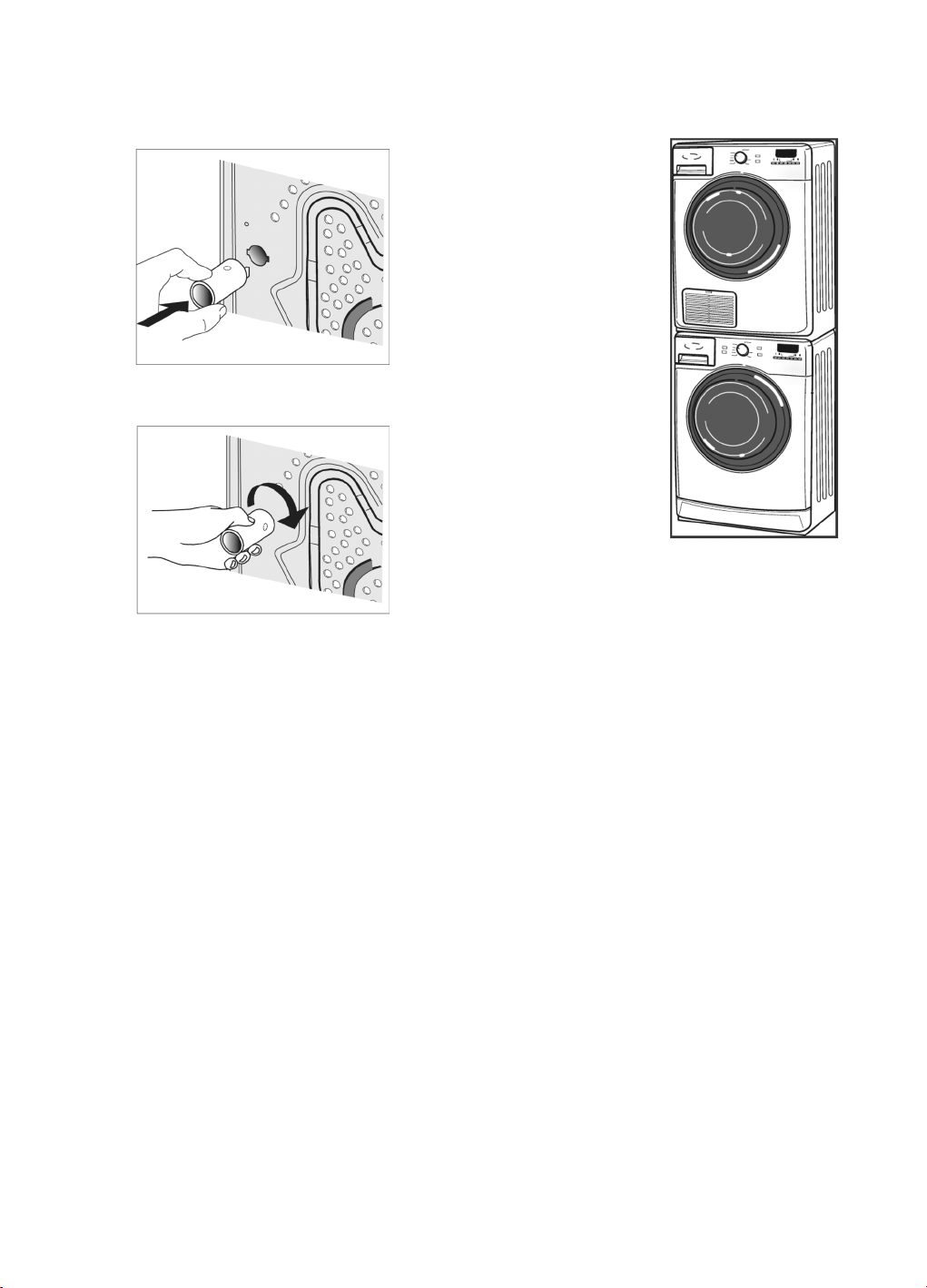

4. Montage der Abstandshalter
Damit das Gerät an der Rückseite einen korrekten
Abstand zur Wand hat und eine ausreichende
Belüftung gewährleistet ist, müssen die Abstandshalter
vor der ersten Benutzung des Geräts an der Rückwand
des Trockners montiert werden.
A. Die beiden Abstandshalter aus der Verpackung
nehmen.
B. Die Abstandshalter sind an der Geräterückseite in
der Schutzabdeckung zu montieren.
