Bauerfeind CaligaLoc User Manual

Sprunggelenkorthese
Ankle orthosis
Orthèse de cheville
Ortesis para el tobillo

CaligaLoc®

Rev. 5 – 2017-03_109570

AUSTRIA

Bauerfeind Ges.m.b.H.
Hainburger Straße 33
1030 Wien
P [phone]
F [phone]
E [e-mail]

BENELUX

Bauerfeind Benelux B.V.
Waarderveldweg 1
2031 BK Haarlem

THE NETHERLANDS
P [phone]
F [phone]
E [e-mail]

BELGIUM
P [phone]
F [phone]
E [e-mail]

BOSNIA AND HERZEGOVINA

Bauerfeind d.o.o.
Meše Selmovića 19
71000 Sarajevo
P [phone]
F [phone]
E [e-mail]

CROATIA

Bauerfeind d.o.o.
Goleška 20
10020 Zagreb
P [phone]
F [phone]
E [e-mail]

FRANCE

Bauerfeind France S.A.R.L.
B.P. 50258
95957 Roissy CDG Cedex
P [phone]
F [phone]
E [e-mail]

ITALY

Bauerfeind AG
Filiale Italiana
Piazza Don Enrico Mapelli 75
20099 Sesto San Giovanni (MI)
P [phone]
F [phone]
E [e-mail]

NORDIC

Bauerfeind Nordic AB
Kungsholmstorg 8
11221 Stockholm
P [phone]
F [phone]
E [e-mail]

REPUBLIC OF MACEDONIA

Bauerfeind Dooel Skopje
50 Divizija 24 a
1000 Skopje
P [phone]
F [phone]
E [e-mail]

SERBIA

Bauerfeind d.o.o.
102 Omladinskih brigada
11070 Novi Beograd
P [phone]
F [phone]
E [e-mail]

SINGAPORE

Bauerfeind Singapore Pte Ltd.
Blk 41 Cambridge Road #01-21
Singapore 210041
P [phone]
F [phone]
E [e-mail]

SLOVENIA

Bauerfeind d.o.o.
Dolenjska cesta 242 b
1000 Ljubljana
P [phone]
F [phone]
E [e-mail]

SPAIN

Bauerfeind Ibérica, S.A.
Historiador Diago, 13
46007 Valencia
P [phone]
F [phone]
E [e-mail]

SWITZERLAND

Bauerfeind AG
Vorderi Böde 5
5452 Oberrohrdorf
P [phone]
F [phone]
E [e-mail]

UNITED ARAB EMIRATES

Bauerfeind Middle East FZ-LLC
GF-09, District 1,
71 MPC Building
Dubai Healthcare City
P.O. Box 505116
Dubai
P [phone]
F [phone]
E [e-mail]

UNITED KINGDOM

Bauerfeind UK
Regents Place
338 Euston Road
London
NW1 3BT
P [phone]
F [phone]
E [e-mail]

USA

Bauerfeind USA, Inc.
1230 Peachtree St NE
Suite 1000
Atlanta, GA 30309
P [phone]
P [phone]
F [phone]
E [e-mail]

BAUERFEIND AG

Triebeser Straße 16
07937 Zeulenroda-Triebes
GERMANY
P [phone]
F [phone]
E [e-mail]
bauerfeind.com

All instructions for use:

www.bauerfeind.com/downloads

32

de

deutsch

Diese Gebrauchsanweisung ist auch als Download
verfügbar unter www.bauerfeind.com/downloads.

Sehr geehrte Kundin,
sehr geehrter Kunde,

vielen Dank für Ihr Vertrauen in ein Bauerfeind­Produkt. Mit der CaligaLoc haben Sie ein Produkt
erworben, welches einem hohen medizinischen und
qualitativen Standard entspricht.

Lesen Sie die Gebrauchsanweisung vollständig und
sorgfältig durch, denn sie enthält wichtige Informa

­tionen zu Anwendung, Indikationen, Gegenanzeigen,
Anlegen, Pflege und Entsorgung der CaligaLoc. Heben
Sie diese Gebrauchsanweisung auf, vielleicht möch

­ten Sie diese später noch einmal lesen. Wenden Sie
sich bei auftretenden Fragen an Ihren behandelnden
Arzt oder Ihr Fach geschäft.

Zweckbestimmung

Die CaligaLoc ist eine körpergerecht geformte
Orthese

1

für das Sprunggelenk. Durch die CaligaLoc

wird ein seitliches Umknicken nach außen verhin

­dert und die Stabilisierung des oberen und unteren
Sprunggelenks wirkungsvoll unterstützt. Die Anhe

­bung der Fußaußenseite entlastet zudem die Außen­bänder. Die CaligaLoc kann durch die verstellbaren
Klettgurte individuell angepasst werden. Die Orthese
können Sie in bequemen Straßen- und Sportschuhen
sowie ohne Schuhe in der Nacht tragen.

Indikationen

• nichtoperative Behandlung nach Knöchelbänderriss

oder nach schwerer Sprunggelenksverstauchung
(Distorsion)

• Schutz nach wiederherstellender Bandoperation

• permanente Stabilisationshilfe bei komplexer Insta-

bilität des oberen und/oder unteren Sprunggelenks

Anwendungsrisiken

Vorsicht

2

• Die CaligaLoc ist nur gemäß den Angaben dieser

Gebrauchsanweisung und den aufgeführten Anwen

­dungsgebieten zu tragen. Um einen optimalen Sitz
der CaligaLoc zu gewährleisten, muss überprüft
werden, ob das Produkt ausreichend angeformt ist.
Die CaligaLoc kann bei Bedarf körpergerecht vom
Fachpersonal

3

nachgeformt werden.

• Sprechen Sie eine Kombination mit anderen
Produkten, z. B. wenn Sie Kompressionsstrümpfe
tragen, vorher mit Ihrem behandelnden Arzt ab.

• Nehmen Ihre Beschwerden zu oder stellen Sie

außergewöhnliche Veränderungen an sich fest,
suchen Sie bitte umgehend Ihren Arzt auf.

• Bei unsachgemäßer oder zweckentfremdeter An

-

wendung ist eine Produkthaftung ausgeschlossen.

• Nebenwirkungen, die den gesamten Organismus
betreen, sind bis jetzt nicht bekannt. Das sach­gemäße Anwenden/Anlegen wird vorausgesetzt.
Legen Sie die CaligaLoc nicht zu fest an, da es sonst
zu lokalen Druckerscheinungen kommen kann. In
seltenen Fällen ist eine Einengung von Blutgefäßen
und Nerven möglich. Lockern Sie in diesem Fall die
Gurte der CaligaLoc und lassen Sie ggf. die Größe
Ihrer CaligaLoc überprüfen.

Kontraindikationen

Überempfindlichkeiten von Krankheitswert sind bis
jetzt nicht bekannt. Bei nachfolgenden Krankheits

­bildern ist das Anlegen und Tragen eines solchen
Hilfsmittels nur nach Rücksprache mit Ihrem Arzt
angezeigt:

• Hauterkrankungen/-verletzungen im versorgten

Körperabschnitt, besonders bei entzündlichen
Erscheinungen, ebenso aufgeworfene Narben mit
Anschwellung, Rötung und Überwärmung

• Empfindungs- und Bewegungsstörungen der Beine/

Füße, z. B. bei Zuckerkrankheit (Diabetes mellitus)

• Lymphabflussstörungen, auch unklare Weichteil

-

schwellungen körperfern der angelegten Orthese.

Anwendungshinweise

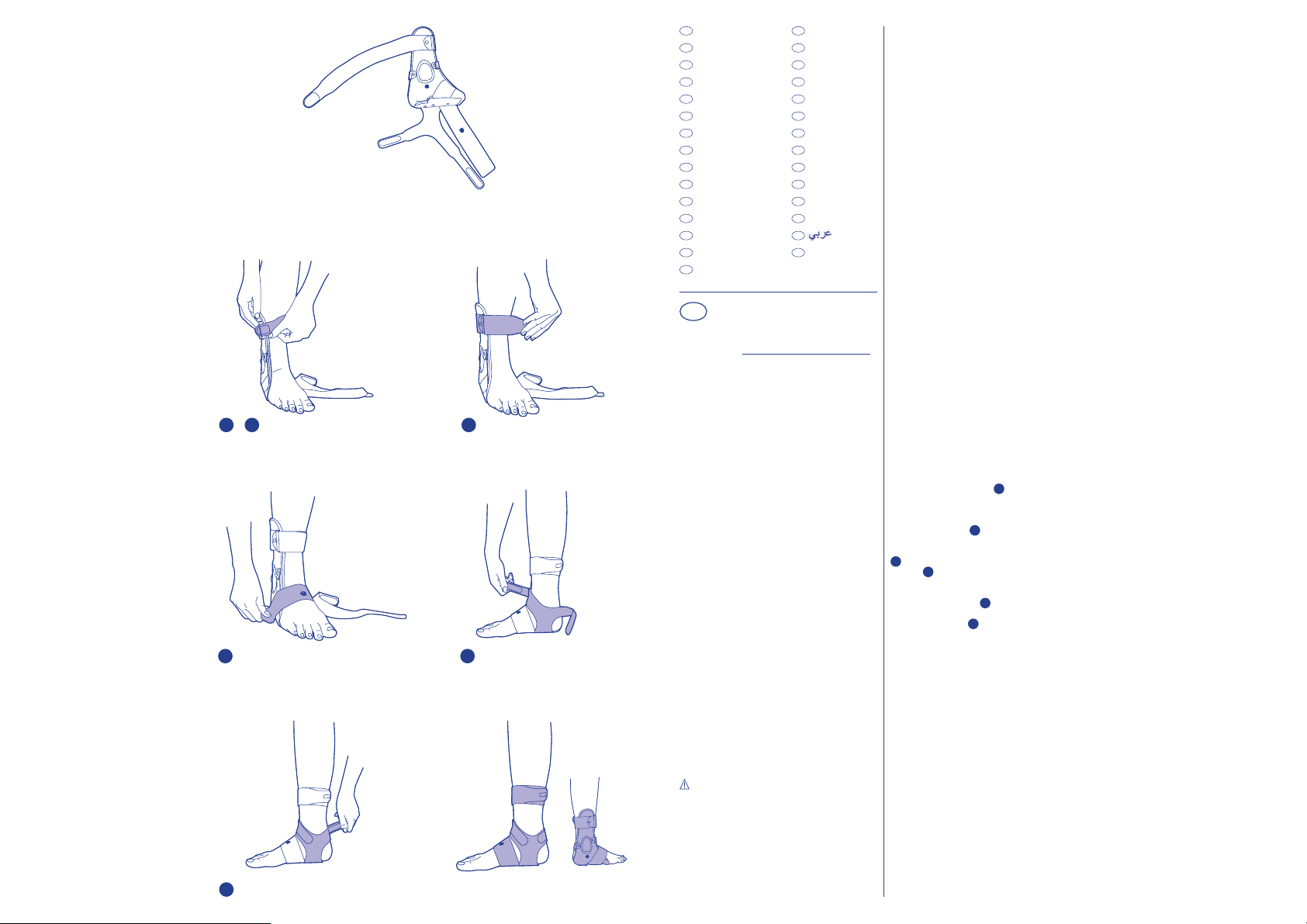

Anziehen/Anlegen der CaligaLoc

A – Kunststoschale, B – oberer Gurt,
C – unterer Gurt, D – mittlerer Y- Gurt

Wir empfehlen einen Strumpf unter der CaligaLoc
zu tragen.

Setzen Sie sich zum Anlegen der CaligaLoc auf
einen Stuhl. Stellen Sie Ihren Fuß im 90°-Winkel
zum Unterschenkel auf dem Boden, um die Orthese
optimal anlegen zu können,

1



Önen Sie alle Gurte.
Stellen Sie den betroenen Fuß mit der Ferse bündig
auf die Sohle der CaligaLoc. Der hintere Teil des
Fußes ist dabei an der Außenseite von der Kunststo

-

schale umschlossen.

2



Legen Sie nun den oberen
Gurt von hinten um den Unterschenkel und führen
Sie diesen im Schienbeinbereich durch die Öse.

3



Kletten Sie den Gurt auf dem darunterliegenden

Teil fest.

4



Führen Sie den unteren Gurt über den
Fußrücken zur Außenseite des Fußes und kletten
Sie diesen fest. Bei Bedarf kann der Gurt mit einer
Schere gekürzt werden.

5



Verfahren Sie mit dem
Y-Gurt wie folgt: Führen Sie den vorderen Gurt vor
dem Schienbein und

6



den hinteren Gurt um die
Ferse in die Umlenkösen und kletten Sie diese auf
dem darunterliegenden Gurtteil fest. Ziehen Sie die
Gurte bei Bedarf noch einmal nach.

Ausziehen/Ablegen der CaligaLoc

Önen Sie alle Klettgurte und steigen sie nach vorn
aus der Orthese heraus.

Reinigungshinweise

Hinweis: Setzen Sie die CaligaLoc nie direkter

Hitze (z. B. Heizung, Sonneneinstrahlung, Lagerung
im Pkw) aus! Dadurch sind Schäden am Material
möglich. Dies kann die Wirksamkeit der CaligaLoc
beeinträchtigen.

Das Einnähetikett der CaligaLoc mit Informationen
zu Produktnamen, Größe, Hersteller, Waschanleitung
und CE-Kennzeichnung befindet sich unter dem
oberen Gurt der Orthese.

Önen Sie zunächst alle Klettverschlüsse. Ziehen
Sie dann jeweils den kompletten Gurt aus der Öse.
Kletten Sie die Enden auf dem Gurt auf, um Beschä

­digungen zu vermeiden. Wischen Sie die Schale und
das Polster mit einem feuchten Tuch ab. Nutzen Sie
ein mildes Reinigungsmittel.

A

B

C

D

1 2 3

4 5

6

de

deutsch .................3

en

english ..................4

fr

français ................. 6

nl

nederlands ...........7

it

italiano ..................9

es

español ..............10

pt

português .......... 12

sv

svenska .............. 13

no

norsk................... 14

fi

suomi.................. 16

da

dansk .................. 17

pl

polski .................. 18

cs

česky................... 20

sk

slovensky ..........21

hu

magyar ............... 23

hr

hrvatski .............. 24

sr

srpski .................. 25

sl

slovenski ...........27

ro

romanian ........... 28

el

ελληνικά ............. 30

tr

türkçe .................31

ru

русскийn ............ 32

et

eesti ....................34

lv

latviešu ..............35

lt

lietuvių ...............37

uk

українська ............38

ja

日本語 ................39

ar

.................. 42

zh

简体中文 ...........45

4 5

Notes on reuse

The CaligaLoc is intended for your sole use and has
been individually adapted for you. For this reason, do
not pass the CaligaLoc on to other people.

Warranty

The legal provisions of the country in which the
product was purchased apply. Country-specific
warranty regulations that govern the relationship
between the retailer and the buyer also apply where
relevant. If you believe that a claim may be made
under the warranty, please first contact the retailer
from which you purchased the product directly.

Please do not make any changes to the product
yourself. This particularly applies to individual
adjustments made by specialists. Please follow our
instructions for use and care. These are based on
our experience gained over many years and ensure
the functionality of our medically eective products
for a long time. Only aids that function optimally can
help you. Failure to follow the instructions may also
restrict the warranty.

Disposal

You can dispose of the CaligaLoc in accordance with
national legal requirements.

Version: 2017-03

1

Orthosis = orthopedic aid used to stabilize, relieve,
immobilize, control or correct the limbs or the torso

2

Note on the risk of personal injury (risk of injury, harm to

health and accidents) or damage to property (damage to
the product).

3

A specialist is any person who is authorized according to

the state regulations for fitting and instruction in the use
of supports and orthoses which are relevant to you.

Specialists

General notes

• Check the optimal and individual fit of the CaligaLoc

at the first fitting. Make any corrections if necessary.

• Practice the correct procedure for putting on the

orthosis with the patient.

• The product must not be changed in any improper

way. Failure to comply with this requirement may
adversely aect the medical and therapeutic
eectiveness of the product, thereby voiding any
product liability.

• The CaligaLoc is intended for the treatment of one

patient only.

Adapting the CaligaLoc

Adjusting the plastic shell

I



Check the fit of the CaligaLoc on the patient. Pay
careful attention to the patient‘s individual anatomy
(e. g. the lateral malleolus).

II



Carefully remove the

cushion from the plastic shell.

III



If necessary, adapt
the CaligaLoc using a hot-air gun at 120-140 °C
(250-280 °F).

Wear protective gloves when you

are doing this.

IV



Glue the inner cushion back into

the plastic shell.

Adjusting the cushion

V



If the ankle is badly swollen and the cushion is
therefore pressing against the lateral malleolus,
we recommend making a cutout in this part of the
cushion. Use sharp scissors or a cutter knife and cut
along the embossing.

Contraindications

Hypersensitivity reactions harmful to health have
not been reported to date. In the following conditions
such aids should only be fitted and applied after
consultation with your physician:

• Skin disorders/injuries in the relevant part of
the body, particularly if inflammation is present.
Likewise, any raised scars with swelling, redness
and excessive heat build-up.

• Impaired sensation and movement disorders of the
legs/feet, e. g. in the case of diabetes mellitus

• Impaired lymph drainage, including soft tissue
swellings of uncertain origin located remotely from
the fitted orthosis

Application instructions

Putting on/fitting the CaligaLoc

A – plastic shell, B – upper strap,
C – lower strap, D – middle Y-shaped strap

We recommend that hosiery should be worn under
the CaligaLoc.

Sit down on a chair to put on the CaligaLoc. Place
your foot on the floor with your foot at a 90° angle to
your lower leg, as this is the best position for fitting
the orthosis.

1



Undo all the straps. Place the relevant foot on
the sole of the CaligaLoc, taking care to ensure the
correct position of the heel. The outside of the back
of the foot should now be encased by the plastic
shell.

2



Now wrap the upper strap round your lower
leg from behind and guide it through the loop in the
shin bone area.

3



Secure the end of the strap by
fastening the Velcro to the section of strap which
is underneath it.

4



Guide the lower strap over the
instep of the foot to the outside of the foot and secure
it in place with the Velcro. If necessary, the strap
can be cut with scissors to make it shorter.

5



For
the Y-shaped strap, proceed as follows: Guide the
front strap in front of the shin bone and

6



the rear
strap round the heel into the guide loops, then use
the Velcro to secure them to the section of strap
underneath. Tighten the straps again if necessary.

Taking o/removing the CaligaLoc

Undo all the Velcro straps and lift your foot up and
forward out of the orthosis.

Cleaning instructions

Note: Never expose the CaligaLoc to direct heat (e.g.

heater, sunlight, in your car, etc.)! This could damage
the material. This can impair the eectiveness of the
CaligaLoc.

The sewn-in label of the CaligaLoc, which contains
information on the product name, size, manufacturer,
washing instructions and CE certification, is located
underneath the upper strap of the orthosis.

First undo all of the Velcro fastenings. Then pull
each strap out of its loop completely. Fasten the
ends back onto the straps to avoid any damage. Use
a damp cloth to wipe the shell and cushion. Use a
mild cleanser.

Permissible conditions and places of use

In accordance with the indications (ankle joint).

Maintenance instructions

With correct handling and care, the product is
practically maintenance-free.

Assembly instructions

The CaligaLoc is supplied ready for use.

Technical data/parameters

The CaligaLoc is an ankle orthosis with three
attached straps. The straps are not removable.

einer Heißluftpistole bei 120°-140°C an. Tragen
Sie dazu Schutzhandschuhe.

IV



Kleben Sie das

innere Polster wieder in die Kunststoschale ein.

Anpassen des Polsters

V



Sollte das Polster bei starker Schwellung des

Sprunggelenks am Außenknöchel drücken, emp

­fehlen wir an dieser Stelle eine Aussparung in das
Polster zu schneiden. Benutzen Sie dazu eine spitze
Schere oder ein Cutter-Messer und schneiden Sie
damit entlang der Prägung.

en

english

These instructions for use can also be downloaded
from www.bauerfeind.com/downloads.

Dear Customer,

Thank you for placing your trust in a Bauerfeind
product. In choosing the CaligaLoc, you have acquired
a high-quality medical product.

Please read through all of these instructions for use
carefully, because they contain important information
about the use, indications, contraindications, fitting,
care and disposal of the CaligaLoc. Please keep
these instructions in case you need to refer to them
again in the future. If you have any questions, please
contact your physician or medical retailer.

Intended purpose

The CaligaLoc is an anatomically contoured orthosis1
for the ankle joint. The CaligaLoc prevents the lateral
twisting of the ankle to the outside and provides
eective support for the muscular stabilization of
the upper and lower ankle. The outside of the foot
is raised, providing additional relief for the outer
ligaments. The CaligaLoc can be adjusted individually
using the adjustable Velcro straps. CaligaLoc is
suitable for use in comfortable outdoor and sports
shoes, and can also be worn without shoes overnight.

Indications

• Non-surgical treatment of torn ankle ligaments or a

badly sprained ankle joint (distortion)

• Protection following reconstructive ligament

surgery

• Permanent stabilization for complex instability of

the upper and/or lower ankle

Risks of using this product

Caution

2

• CaligaLoc must only be worn in accordance with

the specifications contained in these instructions
for use and the areas of application (places of use)
listed. To ensure the optimum fit of the CaligaLoc,
it is essential to check whether the product is
adequately shaped. If necessary, the CaligaLoc can
be anatomically re-shaped by a specialist

3

.

• Please consult your physician in advance if you

intend to use this product in combination with other
products, e. g. if you wear compression stockings for
compression therapy.

• Should you notice any unusual changes (e.g.

increased symptoms), please contact your physician
without delay.

• No product liability is accepted in the event of

improper use.

• Side eects involving the body as a whole have not

been reported to date. Correct usage and fitting
is assumed. Do not fit the CaligaLoc too tightly, as
this could lead to local pressure symptoms. In rare
cases, constriction of blood vessels and nerves
may occur. If this happens, loosen the straps of the
CaligaLoc and, if necessary, check the size of your
CaligaLoc.

Einsatzort

Entsprechend den Indikationen (Sprunggelenk).

Wartungshinweise

Bei richtiger Handhabung und Pflege ist das Produkt
praktisch wartungsfrei.

Zusammenbau- und Montageanweisung

Die CaligaLoc wird gebrauchsfertig geliefert.

Technische Daten/Parameter

Die CaligaLoc ist eine Sprunggelenkorthese mit
drei daran befestigten Gurten. Die Gurte sind nicht
abnehmbar.

Hinweise zum Wiedereinsatz

Die CaligaLoc ist allein für Ihre Versorgung vorgese­hen und wurde an Sie persönlich angepasst. Geben
Sie die CaligaLoc daher nicht an Dritte weiter.

Gewährleistung

Es gelten die gesetzlichen Bestimmungen des
Landes, in dem das Produkt erworben wurde. Soweit
relevant, gelten länderspezifische Gewährleistungs

­regeln zwischen Händler und Erwerber. Wird ein
Gewährleistungsfall vermutet, wenden Sie sich bitte
zunächst direkt an denjenigen, von dem Sie das
Produkt bezogen haben.

Bitte nehmen Sie am Produkt selbstständig keine
Veränderungen vor. Dies gilt insbesondere für vom
Fachpersonal vorgenommene individuelle Anpas

­sungen. Befolgen Sie bitte unsere Gebrauchs- und
Pflege hinweise. Diese basieren auf unseren langjäh

­rigen Erfahrungen und stellen die Funktionen unse­rer medizinisch wirksamen Produkte für lange Zeit
sicher. Denn nur optimal funktionierende Hilfsmittel
unterstützen Sie. Außerdem kann die Nichtbeachtung
der Hinweise die Gewährleistung einschränken.

Entsorgung

Sie können die CaligaLoc entsprechend den natio­nalen gesetzlichen Vorschriften entsorgen.

Stand der Information: 2017-03

1

Orthese = orthopädisches Hilfsmittel zur Stabilisierung,

Entlastung, Ruhigstellung, Führung oder Korrektur von
Gliedmaßen oder Rumpf

2

Hinweis auf Gefahr von Personenschäden (Verletzungs-,

Gesundheits- und Unfallrisiko) ggf. Sachschaden (Schäden
am Produkt)

3

Fachpersonal ist jede Person, die nach den für Sie

geltenden staatlichen Regelungen zur Anpassung und
Einweisung in den Gebrauch von Bandagen und Orthesen
befugt ist.

Fachpersonal

Allgemeine Hinweise

• Überprüfen Sie bei der ersten Versorgung den opti-

malen und individuellen Sitz der CaligaLoc. Nehmen
Sie ggf. Korrekturen vor.

• Üben Sie das richtige Anlegen mit dem Patienten.

• Eine unsachgemäße Änderung am Produkt darf

nicht vorgenommen werden. Bei Nichtbeachtung
kann die medizinische, therapeutische Wirksamkeit
des Produktes beeinträchtigt werden, so dass eine
Produkthaftung ausgeschlossen wird.

• Die CaligaLoc ist zur Versorgung nur eines

Patienten vorgesehen.

Anpassen der CaligaLoc

Anformen der Kunststoschale

I



Überprüfen Sie die Passform der CaligaLoc am

Patienten. Achten Sie dabei auf besondere anatomi

-

sche Gegebenheiten (z. B. Außenknöchel).

II



Entfer

­nen Sie das Polster vorsichtig aus der Kunststo­schale.

III



Passen Sie die CaligaLoc bei Bedarf mit
