Page 1
MANUAL DE PROPIETARIO
EMPIREPAINTBALL.COM
Page 2
ÍNDICE
1. Normas para el manejo seguro del marcador ....................................1
2. Introducción y especificaciones ...............................................................1
3. Primeros pasos ............................................................................................2
4. Disparo del marcador ...............................................................................4
5. Ajuste de velocidad ....................................................................................4
6. Descarga del marcador ............................................................................4
7. Eliminación del suministro de aire ..........................................................5
8. Mantenimiento y lubricación ...................................................................5
9. Almacenamiento y transporte .................................................................5
10. Desmontaje/Reensamblado ....................................................................6

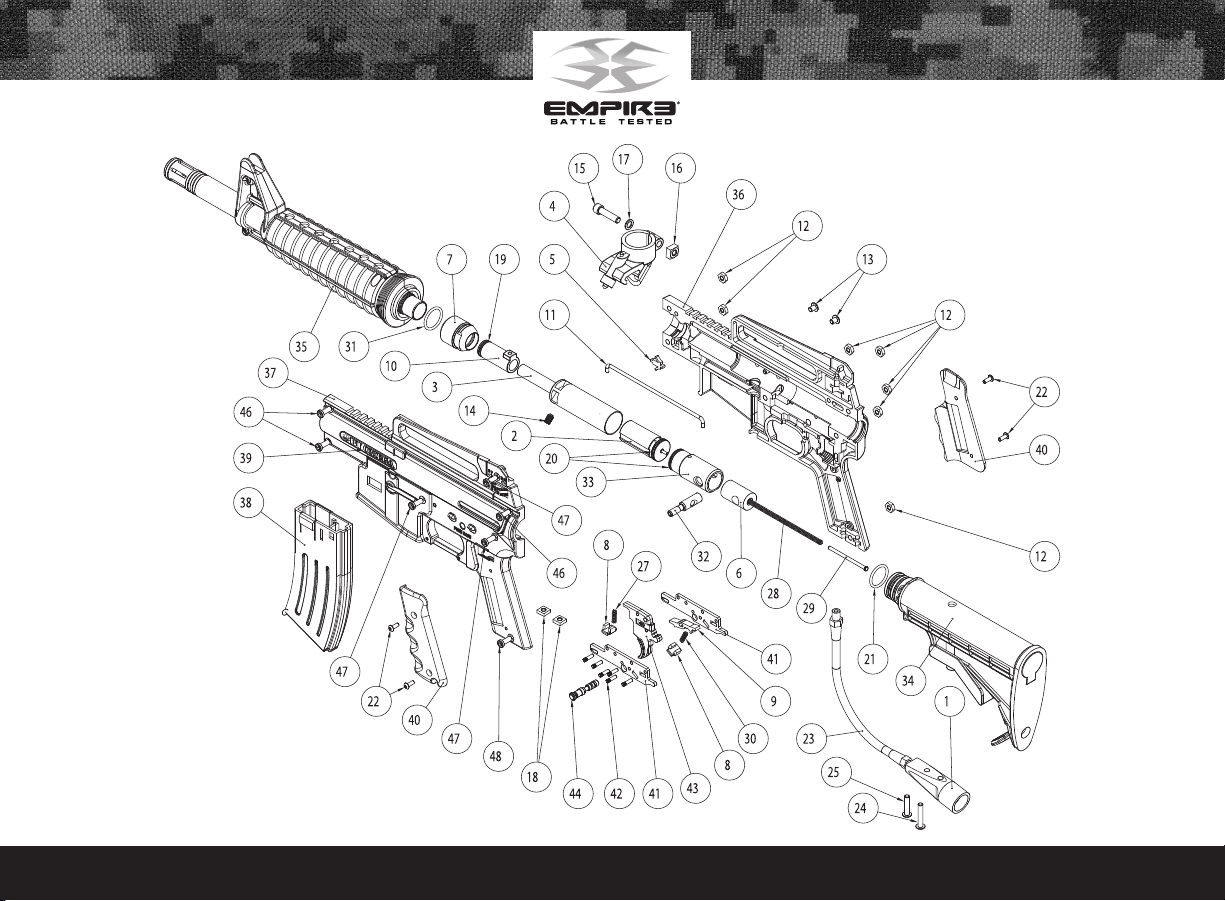

11. Lista de piezas y diagrama ......................................................................8
12. Resolución de problemas ...................................................................... 10
13. Información sobre la garantía ............................................................. 11
Para obtener más información sobre los manuales
y la garantía, visite: paintballsolutions.com
Para obtener manuales en otros idiomas (según
corresponda), visite: paintballsolutions.com
©2010 Empire Paintball. El logotipo de Empire y
Battle Tested son marcas registradas de Empire
Paintball. Todos los derechos reservados. Patentes
en trámite.
EMPIREPAINTBALL.COM
Page 3
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
E
Page 4
1. Normas para el manejo seguro del marcador
IMPORTANTE: Nunca transporte el marcador fuera del estuche o caja
cuando no esté en un campo de juego. El público ajeno al paintball y
la policía podrían confundir un marcador de paintball con un arma
de fuego. Por su propia seguridad y para proteger la imagen del
deporte, transporte siempre el marcador en un estuche adecuado para
marcadores o en la caja de envío.
• Trate el marcador como si estuviese cargado.
• Nunca mire por el cañón de un marcador de paintball.
• Mantenga el marcador en “Modo seguro” hasta que esté listo para disparar.
• Mantenga el dedo ALEJADO del gatillo hasta que esté listo para disparar.
• Nunca apunte el marcador a un objetivo al que no quiera disparar.
• Mantenga el dispositivo de bloqueo del cañón dentro del cañón del marcador o
sobre este si no va a disparar.
• Siempre extraiga las bolas de pintura y la fuente neumática antes de desmontar el
marcador.
• Antes de extraer la fuente neumática, apunte el marcador hacia una dirección segura
y descárguelo hasta desgasificarlo.
• Guarde el marcador descargado y desgasificado en un lugar seguro.
• Respete las advertencias que se detallan en la fuente neumática con respecto al
manejo y el almacenamiento del marcador.
• No dispare a objetos frágiles como, por ejemplo, las ventanas.
• Todas las personas que se encuentren dentro del radio deben usar equipos de
protección para los ojos, el rostro y las orejas especialmente diseñados para protegerlos
de las bolas de pintura. Además, los equipos de protección deben cumplir con la norma
ASTM F1776.
• Siempre mida la velocidad del marcador antes de iniciar el juego de paintball y nunca
dispare a velocidades superiores a 91,44 metros (300 pies por segundo).
Lea todo este manual antes de cargar o colocar una fuente propelente, o antes de
intentar accionar el marcador Omega.
NOTA: El usuario y las personas que se encuentren dentro del radio deben usar equipos de
protección para los ojos diseñados específicamente para paintball.
©Empire Paintball, Inc. Ninguna parte de este documento se puede copiar ni reproducir sin
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
el previo consentimiento por escrito de Empire Paintball, Inc.
2. Introducción y especificaciones
Lo felicitamos por elegir el marcador de paintball Omega. Los marcadores
Empire están fabricados para que pueda disfrutar de un rendimiento
confiable durante muchos años. Es un honor para Empire Paintball, Inc.
que usted haya elegido un marcador Empire como su marcador de
preferencia y esperamos que pueda disfrutar de este producto de alta
calidad.
Los marcadores Empire cuentan con un sistema de cañón que se puede
desmontar. Mediante esta característica, el usuario puede seleccionar el
cañón más adecuado en función de las condiciones de juego. Los cañones
estándar están rectificados mediante bruñido espejo con calibre progresivo
y orificios de traslado, y una longitud estándar de 13 3/4 pulgadas.
Elementos que se incluyen:
• Marcador
• Dispositivo de bloqueo del cañón
• Llaves Allen (1/8 in, 5/32 in y 3/16 in)
• Manual
Especificaciones
Calibre ................................................................................................................ .68
Acción mecánica ....................................................................Semiautomática
Propulsión........................................CO2 o aire comprimido (potencia HP)
Material principal del cuerpo ........................................................... Aluminio
3. Primeros pasos
La seguridad y el manejo seguro del marcador son los aspectos más
importantes del deporte de paintball. Siga todos los pasos que se
detallan a continuación con un marcador descargado antes de intentar
cargarlo con una fuente neumática y bolas de pintura.
• No coloque un cilindro de aire ni cargue bolas de pintura en el
marcador hasta que se sienta totalmente seguro de saber manejar el
marcador correctamente.
• Mantenga el dedo alejado del guardamonte y del gatillo, y siempre
apunte la boca del marcador hacia una dirección segura. Mantenga
1
1
Page 5
el marcador en “Modo seguro” (con el seguro activado) hasta que
esté listo para accionar el marcador. Para obtener más información,
consulte la sección Modo seguro que se detalla a continuación.
• Siempre apunte el marcador hacia una dirección segura. Siempre
utilice un tapón de cañón o un dispositivo de bloqueo del cañón.
Siempre utilice equipos de protección para los ojos especialmente
diseñados para paintball y aprobados por ASTM en todas las áreas
donde se descarguen los marcadores de paintball.
Recuerde que, en última instancia, el mejor dispositivo de seguridad es
usted, el operador.

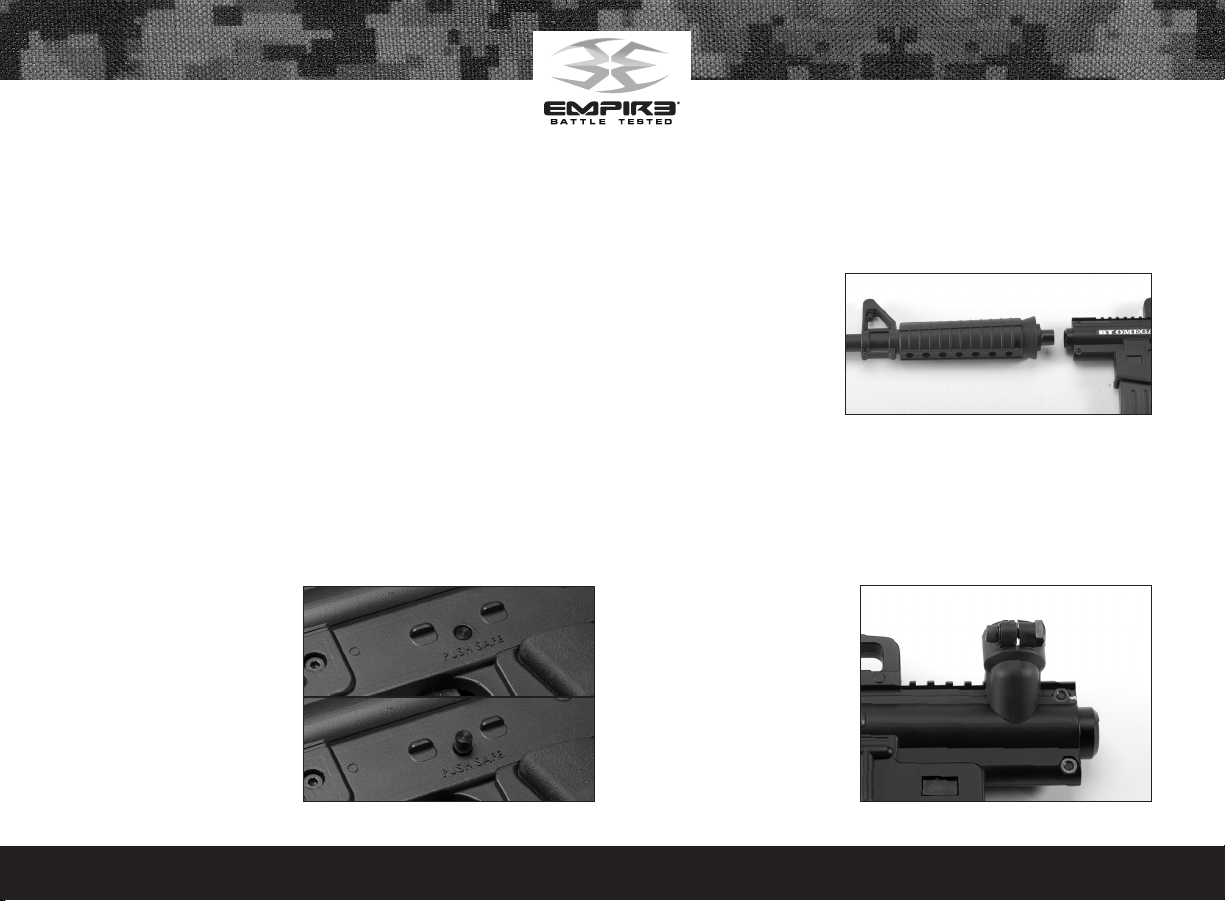

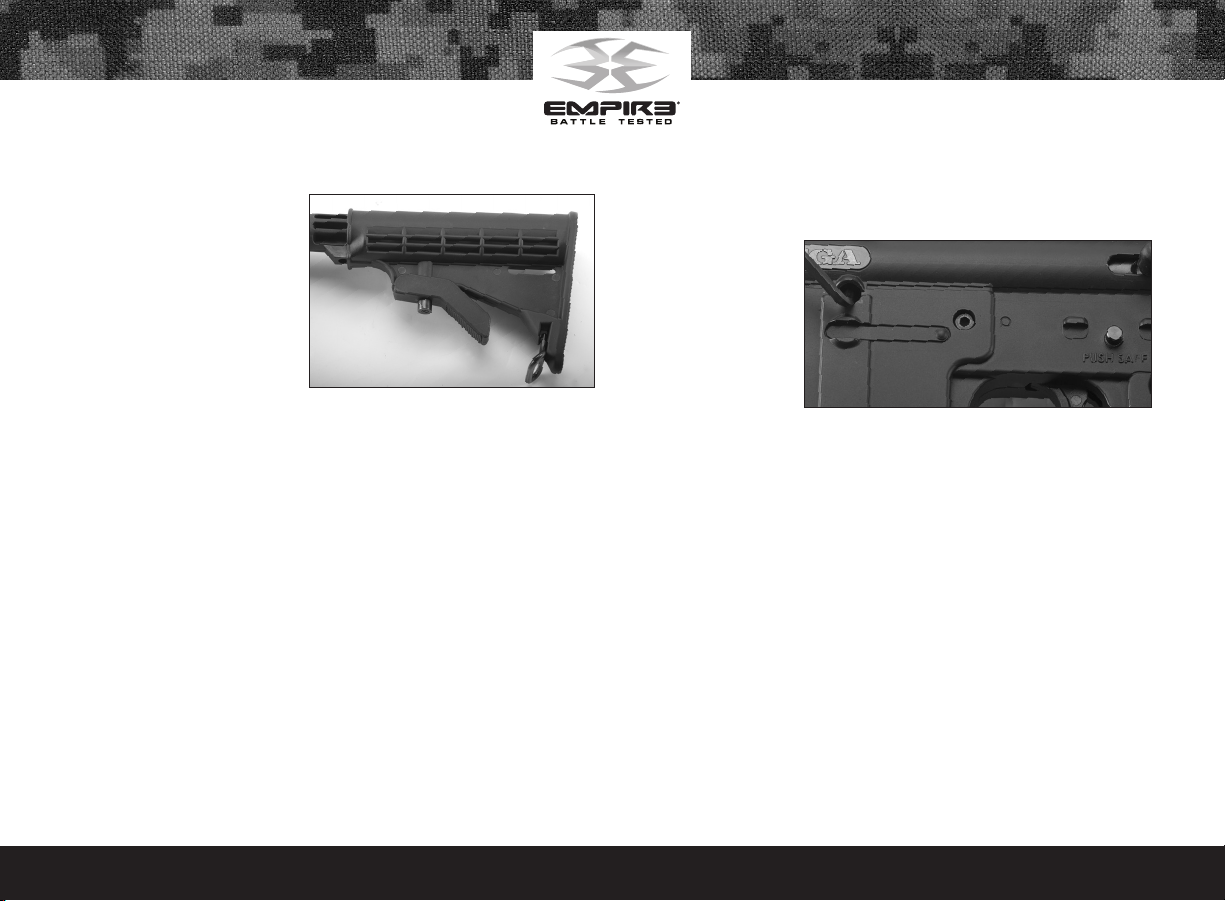

Modo seguro
En este manual, observará que se utiliza el término “Modo seguro”. El
seguro se debe establecer en “Seguro” (no se podrá visualizar la marca en
color rojo en el seguro). Asegúrese de que el marcador esté establecido
en modo Seguro cuando se le indique realizar esta acción. (Fig. 1.1). En la
fotografía superior de la figura 1.1, se indica el Modo seguro.
tapón u otro dispositivo similar que evite la descarga accidental de
una bola de pintura (Fig. 1.2).
Instalación del cargador y del codo deslizante de alimentación Slide-Away™
Codo de alimentación
• Presione el botón de
retención que se encuentra
en el costado del codo
deslizante Slide-Away™ y
manténgalo presionado.
• Deslice el codo hacia
la parte delantera del riel
Picatinny.
• Alinee el codo con el
orificio de alimentación que se encuentra del receptor del lado derecho.
• Verifique que el codo esté trabado y alineado correctamente (Fig. 1.3).
Fig. 1.2
Instalación del cañón
• Asegúrese de que el marcador esté desgasificado, que se haya retirado
la tolva, que no haya bolas de pintura en el puerto de alimentación ni
en la recámara y que el marcador esté en Modo seguro.
• Mientras apunta el
marcador hacia una
dirección segura, coloque
el extremo roscado
del cañón dentro de la
abertura frontal del
cuerpo del marcador.
• Gire el cañón hacia
la derecha hasta que se
detenga (no ajuste
demasiado).
• Coloque un dispositivo de
bloqueo del cañón. Este
dispositivo puede ser un
2
2
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Fig. 1.1
Nota: El botón de retención accionado por resorte debe estar
alineado con una hendidura en el riel Picatinny.
Cargador
• Para instalar un cargador,
verifique el codo deslizante
Slide-Away™ y el cargador
para asegurarse de que no
haya residuos ni obstrucciones.
• Coloque el codo deslizante
Slide-Away™ en el receptor del
marcador.
• Use una llave Allen de 3/16
in y afloje el tornillo de sujeción
en el codo deslizante Slide
Away™ para que el cargador
Fig. 1.3
Page 6
se deslice sobre la parte superior del codo.
• Presione el cargador dentro de la abertura del codo hasta que se
detenga.
• Alinee el cargador de manera que la cubierta apunte hacia la parte
trasera y que el cargador esté paralelo al marcador.
• Con una llave Allen de 3/16 in, ajuste el cargador. Ajuste el tornillo de
sujeción en el codo hasta lograr la tensión adecuada o cierre el brazo de
sujeción. No ajuste el cargador demasiado.
Instalación del cilindro de aire
Consulte en el lugar donde adquirió el marcador Empire o bien a un
especialista en aire competente y reconocido para obtener instrucciones
sobre el manejo seguro de los cilindros de aire comprimido antes de
comprarlos o conectarlos al marcador Empire.
Antes de presurizar el marcador
• Verifique que usted y todas las personas que se encuentren dentro
del radio usen protección para los ojos diseñada especialmente para
paintball.
• Vuelva a controlar que todos los tornillos estén ajustados y que no
haya piezas flojas antes de instalar el tanque.
• Asegúrese de contar con un tapón o un cierre para el cañón u otro
dispositivo de bloqueo diseñado especialmente para ello.
• Asegúrese de que no haya bolas de pintura en el marcador.
• Coloque el marcador en Modo seguro.
Presurización del marcador
• Mientras apunta el marcador hacia una dirección segura, amartille
el marcador al tirar de la perilla de amartillado que se encuentra del
lado izquierdo de la parte trasera del marcador hasta que haga clic y se
detenga.
• Suelte la perilla de amartillado. Ahora, el marcador está amartillado.
• Ubique el adaptador del cilindro de aire. El adaptador del cilindro del
marcador Empire se encuentra en la base del agarre de la pistola.
• Coloque el marcador Empire de manera que el adaptador del
cilindro de aire apunte hacia arriba y, al mismo tiempo, asegúrese de
que la boca del marcador apunte hacia una dirección segura.
• Coloque el extremo roscado de la válvula del cilindro en el adaptador.
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM

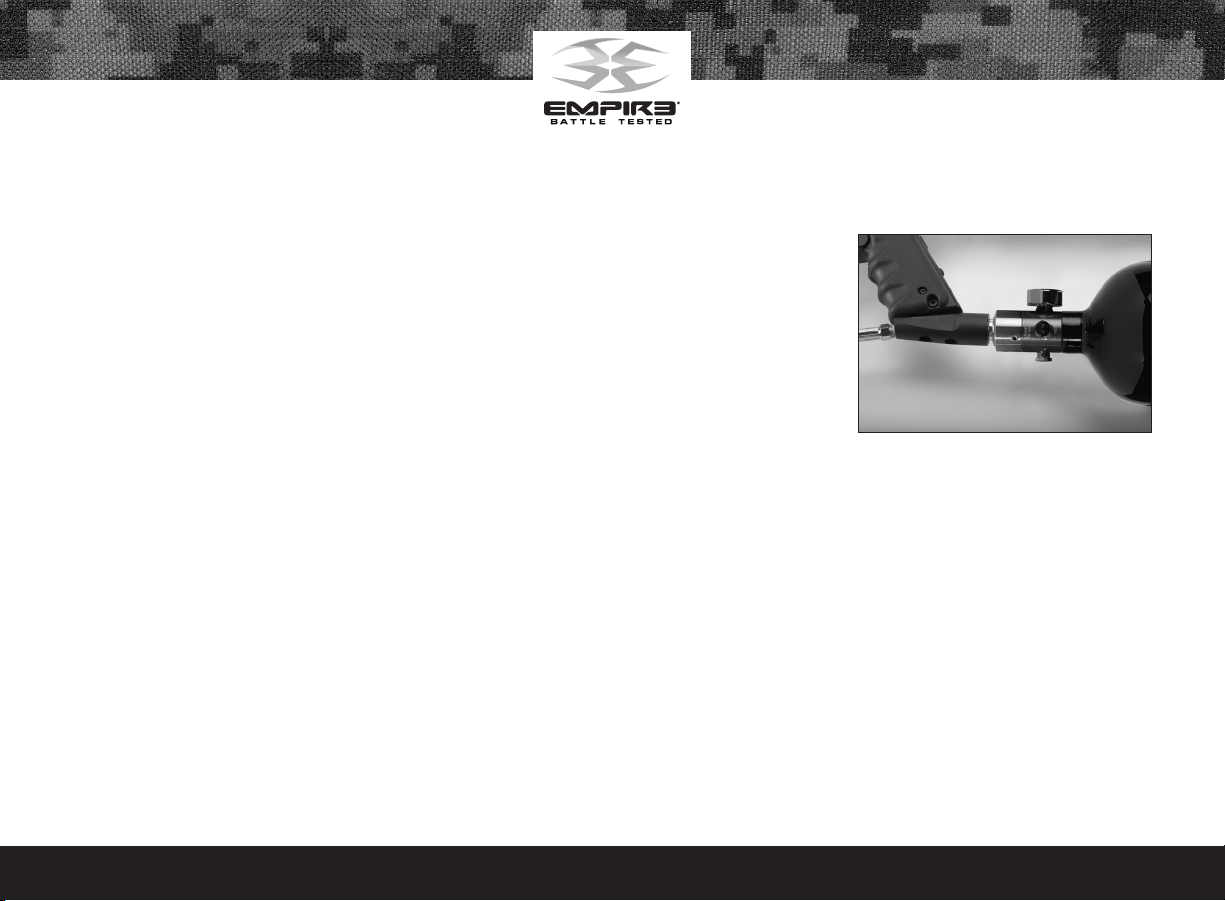

Sin empujar el cilindro, gire el cilindro hacia la derecha para que las
roscas inserten el cilindro dentro del marcador hasta que se detenga.
Ahora, el marcador está cargado (Fig. 1.4).
Notas:
• Recuerde que los sistemas
de aire comprimido o de
nitrógeno y los cilindros
de CO2 pueden ser
extremadamente peligrosos
si se utilizan incorrectamente
o si se manejan de forma
inadecuada. Utilice solo
cilindros que cumplan
las normas D.O.T. o las
especificaciones definidas
Fig. 1.4
regionalmente.
Nunca desarme el tanque o el regulador del tanque. Solamente un
técnico calificado y capacitado debe reparar el tanque o el regulador
del tanque.
• Nunca agregue lubricantes ni grasas en el adaptador de llenado del
regulador del tanque.
Carga de las bolas de pintura
Los marcadores Empire utilizan bolas de pintura solubles en agua de
calibre .68, que se pueden adquirir en tiendas profesionales de paintball,
campos de juego comerciales y muchas tiendas de artículos deportivos.
Las bolas de pintura se cargan desde el cargador a través del codo de
alimentación hasta llegar a la recámara del marcador.
• Asegúrese de que el marcador esté establecido en Modo seguro.
• Colóquese un dispositivo de protección para los ojos diseñado
específicamente para paintball y asegúrese de que todas las personas que
se encuentren dentro del radio hagan lo mismo.
• Cargue bolas de pintura de calibre .68 que sean de calidad (deje espacio
para que las bolas de pintura se puedan mover dentro del cargador).
3
3
Page 7
Ajuste de la culata
Empuje la palanca que ajusta
la culata hacia arriba y ajuste
la longitud de la culata
tirando o empujando la parte
trasera de la culata (Fig. 1.5).
4. Disparo del
marcador
Advertencia: Siempre
apunte el marcador hacia
una dirección segura.
Todas las personas que
Fig. 1.5
se encuentren dentro del radio de disparo siempre deben usar
protección para ojos y rostro aprobados para paintball en caso
de haber marcadores activos. Asegúrese de que el marcador esté
establecido en Modo seguro antes de seguir los pasos que se
detallan a continuación.
• Coloque el cargador vacío en el marcador.
• Asegúrese de que se haya montado correctamente.
• Amartille el marcador.
• Coloque el cilindro de aire para presurizar el marcador.
• Coloque las bolas de pintura en el cargador.
• Retire el tapón, el cierre o el dispositivo de bloqueo del cañón.
• Apunte el marcador Empire hacia una dirección segura.
• Establezca el seguro a la posición de Disparo.
• Apunte el marcador al objetivo.
• Coloque el dedo en el gatillo.
• Jale del gatillo con un movimiento suave.
5. Ajuste de velocidad
Siempre verifique la velocidad del marcador antes de iniciar el juego
de paintball. Los campos de juego tienen diferentes niveles máximos
de velocidad. En ningún momento se debe disparar a velocidades
superiores a 300 pies por segundo (fps).
• Colóquese un dispositivo de protección para los ojos diseñado
específicamente para paintball y asegúrese de que todas las personas
que se encuentren dentro del radio del marcador Empire hagan lo
mismo.
• Mientras apunta
el marcador hacia
una dirección
segura, retire el
dispositivo de
bloqueo del cañón.
• Apunte el
marcador Empire
hacia un cronógrafo
que medirá la
Fig. 1.6
velocidad de las bolas de pintura que descarga el marcador.
• Establezca el marcador en Modo de disparo (quite el seguro).
• Jale del gatillo y verifique lo que indica el cronógrafo.
• Encuentre el tornillo de ajuste de velocidad que se encuentra del
lado izquierdo del marcador.
• Mediante una llave Allen de 5/32 in, gire el tornillo hacia adentro
o hacia la derecha para reducir la velocidad de las bolas de pintura
que descarga el marcador. Para aumentar la velocidad, gire el tronillo
hacia afuera o hacia la izquierda (fig. 1.6.).
NO EXTRAIGA EL TORNILLO DE AJUSTE DE VELOCIDAD.
6. Descarga del marcador
• Colóquese un dispositivo de protección para los ojos diseñado
específicamente para paintball y asegúrese de que todas las personas
que se encuentren dentro del radio del marcador Empire hagan lo
mismo.
• Asegúrese de que el dispositivo de bloqueo del cañón esté instalado
correctamente y que el marcador esté establecido en Modo seguro.
4
4
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Page 8
• Afloje el tornillo de sujeción del cargador con una llave Allen de 3/16 in.
• Mientras mantiene la tolva de bolas de pintura en su lugar, invierta
la dirección del marcador de manera que la tolva quede debajo del
marcador Empire.
• Retire el cargador y todas las bolas de pintura.
• Mientras apunta el marcador Empire hacia una dirección segura, retire
el dispositivo de bloqueo del cañón.
• Verifique que el marcador Empire apunte hacia una dirección segura
y jale del gatillo varias veces para asegurarse de que no queden bolas de
pintura en la cámara o en el cañón.
• Vuelva a colocar el dispositivo de bloqueo del cañón correctamente y
establezca el marcador en Modo seguro.
7. Extracción del cilindro de aire
• Asegúrese de que el dispositivo de bloqueo del cañón esté instalado
correctamente y que el marcador Empire esté establecido en Modo
seguro.
• Apunte el marcador Empire hacia una dirección segura y gire el cilindro
hacia la izquierda, aproximadamente ¾ de vuelta. Esto permite que se
cierre la válvula del cilindro sin dañar la junta tórica del cilindro.
• Mientras apunta el marcador Empire hacia una dirección segura, retire
el seguro (establecido en Modo de disparo).
• Asegúrese de que el marcador Empire apunte hacia una dirección
segura y, al mismo tiempo, jale del gatillo hasta que se extraigan el CO2 o
el aire remanentes y hasta que no se pueda volver a amartillar.
• Desenrosque el cilindro del marcador Empire.
• Ahora, es posible limpiar el marcador o guardarlo para usarlo más
adelante.
8. Mantenimiento y lubricación
PRECAUCIÓN: Antes de intentar realizar operaciones de
mantenimiento, asegúrese de que se hayan extraído las bolas
de pintura y las fuentes neumáticas del marcador. Coloque un
dispositivo de bloqueo del cañón. Se debe descargar, desgasificar y
desamartillar el marcador antes de realizar tareas de desmontaje
o de mantenimiento.
Una vez que el marcador Empire esté descargado y que se haya retirado
el cilindro de aire, puede usar un paño húmedo para eliminar la pintura,
la suciedad o los residuos de la parte exterior del marcador. Después de
que el marcador esté limpio y seco, es posible volver a lubricarlo con un
aceite liviano para marcadores de calidad. No utilice productos derivados
del petróleo o aerosoles en el marcador. Los productos derivados del
petróleo y los aerosoles pueden dañar las juntas tóricas de los marcadores.
Limpieza del cañón y de la recámara del marcador
Mantenga el cañón limpio para lograr el mejor rendimiento del marcador
Empire Omega. Los cañones o los marcadores que estén sucios pueden
tener poca precisión y bajo rendimiento.
• Utilice una baqueta en el cañón para limpiar su interior. Después de
quitar el cañón del marcador, se puede utilizar también agua tibia para
extraer la pintura o la suciedad antes de usar la baqueta.
• Amartille el marcador e inserte la baqueta en el adaptador del cañón
para limpiar la recámara y asegurar el área del marcador. Si la recámara
esta cubierta de pintura, es posible que se deba desmontar el marcador
para limpiarlo correctamente.
Lubricación de las juntas tóricas de los bulones delanteros y traseros
Para acceder a los bulones delanteros y traseros, primero se debe retirar el
receptor del lado izquierdo. (Consulte la sección Desmontaje).
• Una vez que se haya extraído el receptor del lado izquierdo, retire los
bulones delanteros y traseros.
• Limpie suavemente las piezas y verifique que las juntas tóricas no estén
dañadas ni gastadas. Si es necesario, reemplácelas.
• Aplique una gota de aceite para marcadores de calidad a todas las
juntas tóricas de los bulones delanteros y traseros.
• Elimine la suciedad que se encuentra en el interior de las dos partes
del receptor con un paño limpio o una toalla de papel y, a continuación,
vuelva a armarlo.
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
5
5
Page 9
9. Almacenamiento y transporte
Después de usar el marcador Empire, el almacenamiento adecuado es
de suma importancia. Esto no solo servirá para aumentar la vida útil del
marcador, sino que también le garantizará un desempeño óptimo en su
próxima salida al campo de juego.
• El marcador debe estar libre de pintura y propelentes cuando no se use.
• Asegúrese de que el marcador esté establecido en modo Seguro cuando no se use.
• Asegúrese de que el dispositivo de bloqueo del cañón se encuentre en su lugar.
• Guarde el marcador y las fuentes propelentes en un lugar fresco y seco.
• Mantenga el marcador alejado de los niños si no se brinda la supervisión adecuada.
• El marcador no debe estar manchado de pintura ni adherido a una fuente
propelente cuando se dirige al campo de juego o al regresar de ahí.
• Observe y cumpla todas las leyes locales, estatales y federales sobre el
transporte de marcadores de paintball. Para obtener más información sobre
las leyes aplicables a su zona, comuníquese con la policía local.
• Siempre guarde el marcador en un lugar seguro cuando no lo utilice para
evitar que personas no autorizadas accedan al marcador.
IMPORTANTE: Nunca transporte el marcador fuera del estuche o caja
cuando no esté en un campo de juego. El público ajeno al paintball
y la policía podrían confundir un marcador de paintball con un arma
de fuego. Por su propia seguridad y para proteger la imagen del
deporte, transporte siempre el marcador en un estuche adecuado para
marcadores o en la caja de envío.
10. Desmontaje/Reensamblado
PRECAUCIÓN: Antes de intentar realizar operaciones de
mantenimiento, asegúrese de que se hayan extraído las bolas de
pintura y las fuentes propelentes del marcador. Se debe colocar
un dispositivo de bloqueo del cañón, y descargar, desgasificar y
desamartillar el marcador antes de realizar tareas de desmontaje
o de mantenimiento. Siga los pasos relacionados con la descarga y
la extracción del suministro de aire.
Consejos para el desmontaje
• Asegúrese de trabajar con el marcador en un área limpia.
• Al retirar la carcasa por primera vez, hágalo con mucho cuidado para
no perder ninguna pieza.
• Visite PaintballSolutions.com para obtener más información.
Extracción del cañón
Gire el cañón hacia la izquierda para sacarlo del marcador.
Extracción del codo deslizante Slide-Away™
• Se debe extraer el cañón para que el codo se pueda deslizar por el receptor.
• Presione el botón de retención que se encuentra en el costado de la placa
de identificación del codo deslizante Slide-Away™ y manténgalo presionado.
• Deslice el codo hacia la parte delantera del marcador y retírelo.
• Realice el mismo proceso a la inversa para colocar el codo deslizante
Slide-Away™.
Extracción del cargador
Presione las dos lengüetas de bloqueo de cada lado del cargador y tire
hacia abajo y hacia fuera del cuerpo del marcador.

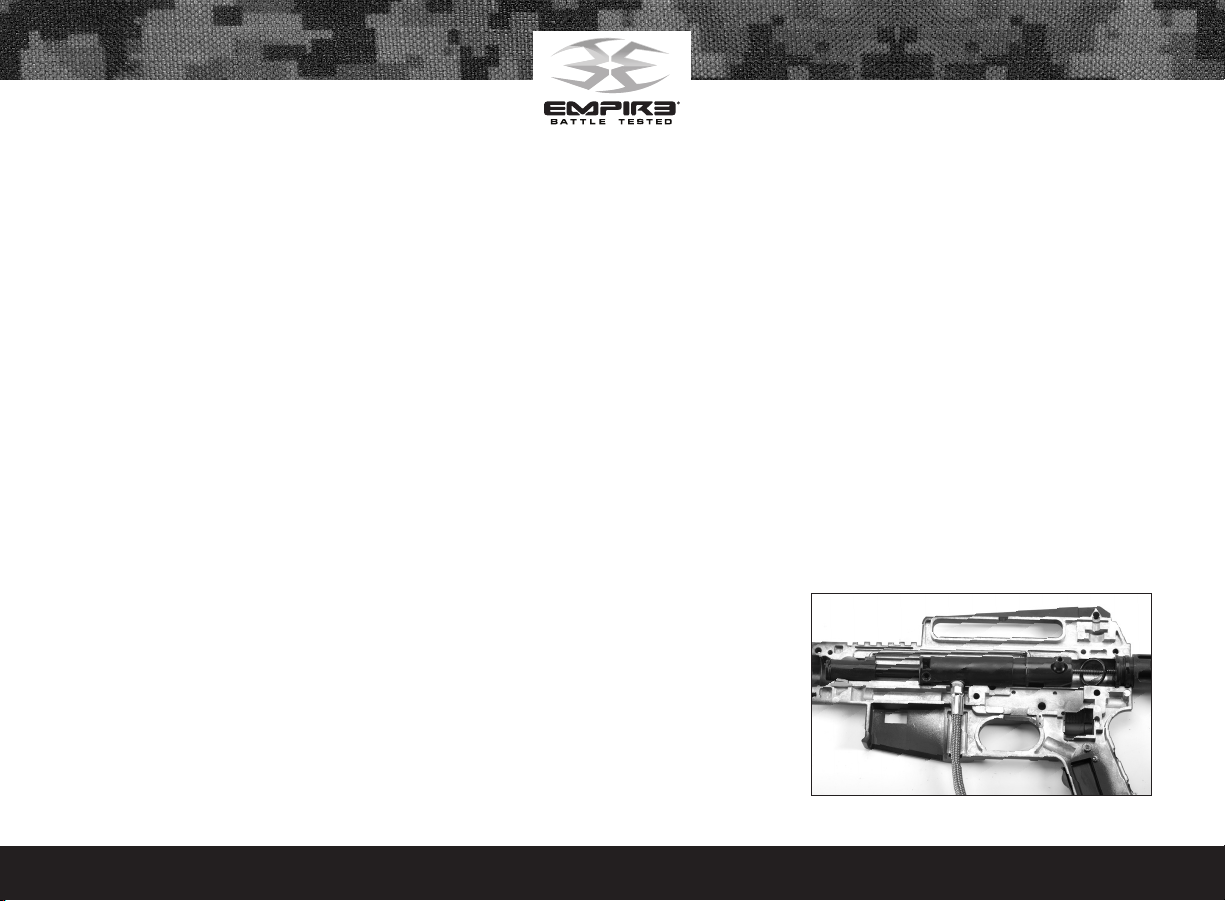

Separación del cuerpo del receptor
Para acceder
completamente a los
componentes internos
del receptor, debe
retirar las siguientes
partes:
• Cañón
• Codo deslizante
Slide-Away™
• Cargador
Asegúrese de que
Fig. 1.7
6
6
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Page 10
el marcador no esté en la posición amartillada (hacia delante) antes de
desarmar el cuerpo.
• Extraiga la tapa de la manivela del bulón (casco de goma).
• Afloje los dos tornillos ASA.
• Coloque el marcador en una superficie plana con la placa de identificación
Fig. 1.8
placa de identificación.
izquierda mirando hacia arriba.
• ..............................................................
Extraiga los siete tornillos del
receptor.
• ..............................................................
Levante la mitad del receptor
que contiene la placa de
identificación de la otra mitad
del receptor (Fig. 1.7).
Nota: La culata estará bajo
cierta presión del resorte y
puede saltar hacia afuera
cuando levante el receptor
superior que contiene la
Ensamblaje del gatillo
El ensamblaje del gatillo
se levanta como una sola
unidad. Se recomienda no
retirarlo. (Fig. 1.8).

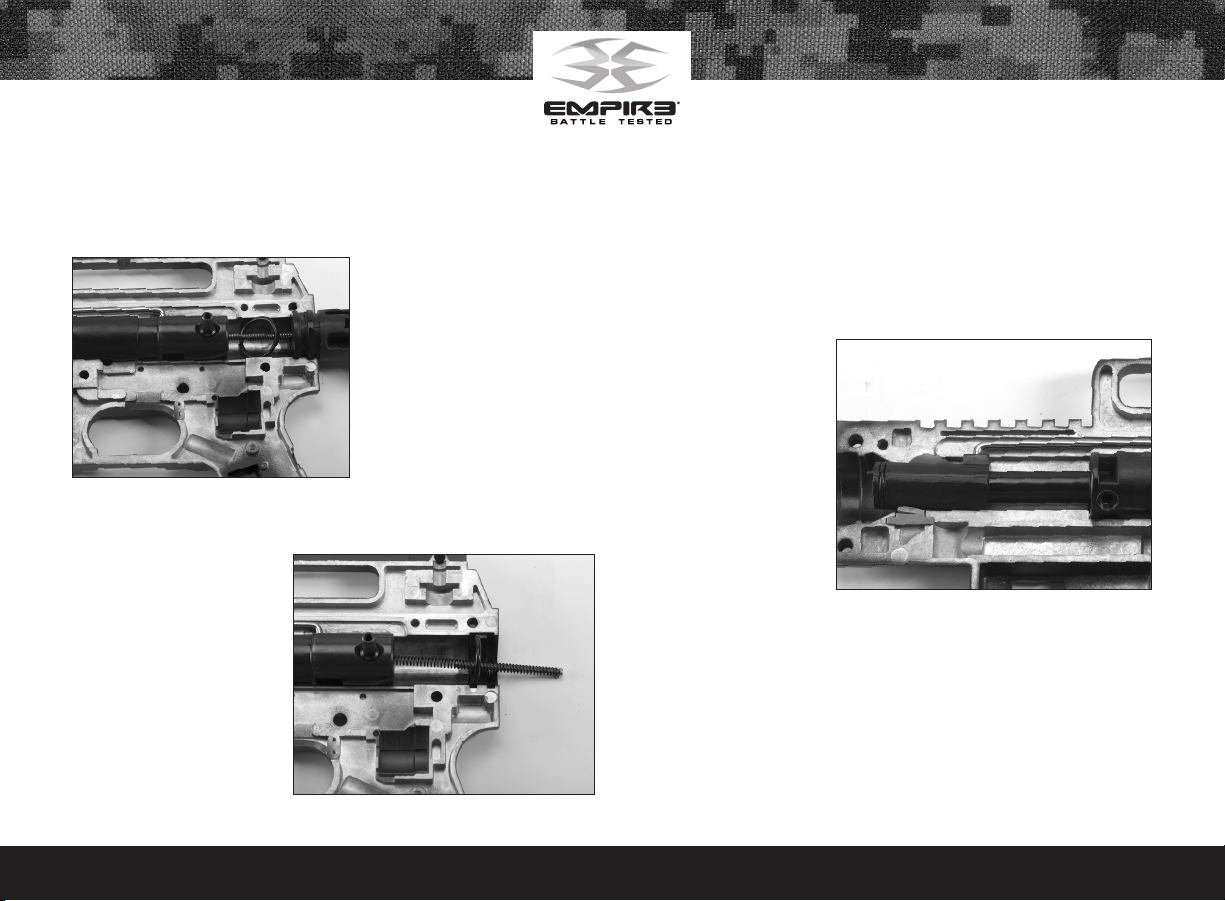

Extracción de la
culata, la guía del
resorte, el tope y el
resorte.
(Fig.1.8)
• Levante la culata y
retírela del receptor de la
parte derecha.
• Extraiga la junta tórica
Fig. 1.9
del tope.
• Retire el resorte y la guía del resorte.
Extracción del bulón trasero, la manivela de cierre y el
brazo de conexión
(Fig. 1.9)
• Gire el bulón trasero hacia la izquierda.
• Extraiga el brazo de conexión.
• Extraiga la manivela del bulón.
• Deslice el bulón trasero hacia atrás y retírelo.
Extracción del
adaptador del
cañón, el seguro de
las bolas y el bulón
delantero.
(Fig. 1.10)
• Levante el adaptador
del cañón y quítelo (si es
que el cañón aún está
colocado).
• Levante el seguro de
las bolas y observe su
posición antes de retirarlo.
• Deslice el bulón
delantero hacia delante
y retírelo del tubo de
potencia.
Fig. 1.10
Reensamblado
Para reensamblar el marcador, siga las instrucciones de desmontaje
a la inversa. Comience con la extracción del adaptador del cañón, el
seguro de las bolas y el bulón delantero. Al volver a armar el marcador,
es necesario lubricar ligeramente todas las juntas tóricas y las piezas
deslizantes. Todas las piezas y las juntas tóricas que se vuelven a colocar
en el marcador no deben tener residuos, mellas ni raspones visibles que
puedan alterar el rendimiento del adaptador. Se deben ajustar todos los
tornillos que se vuelven a colocar en el marcador para que no exista la
posibilidad de que se aflojen debido a las vibraciones.
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
7
7
Page 11
11. LISTA DE PIEZAS Y DIAGRAMA
N.º de diagrama
1 Adaptador del tanque 17044
2 Ensamblaje de la válvula completo 19382
3 Tubo de potencia 19384
4 Codo de alimentación (completo) 19385
5 Seguro de las bolas 19386
6 Tapón del bulón 19389
7 Adaptador del cañón 19391
8 Espaciador de la placa del gatillo 19404
9 Fiador 19405
10 Bulón delantero 19409
11 Brazo de conexión 19410
12 Tuercas del receptor 19415
13 Tornillo de la válvula 19416
14 Tornillo de ajuste de velocidad 19418
15 Perno de apriete del codo de alimentación 19420
16 Tuerca del codo de alimentación 19421
17 Arandela del codo de alimentación 19422
18 Tuercas del adaptador del tanque 19423
19 Junta tórica del bulón frontal 19424
20 Junta tórica del bulón trasero y de la válvula externa 19426
21 Junta tórica del amortiguador 19427
22 Tornillos del agarre 19430
23 Conducto de gas 19435
24 Bulón largo del adaptador del tanque 19439
Descripción
N.° de ref.
Schematic
25 Bulón corto del adaptador del tanque 19440
26 Tapa de goma de la manivela del bulón 19445
27 Resorte de retorno del gatillo 19446
28 Resorte impulsor 19447
29 Guía del resorte impulsor 19448
30 Resorte del fiador 19449
31 Junta tórica del adaptador del cañón 19452
32 Manivela del bulón 19454
33 Bulón trasero 19455
34 Culata (completa) 19280
35 Ensamblaje del cañón (completo) 19281
36 Receptor derecho 19282
37 Receptor izquierdo 19283
38 Cargador 19284
39 Placa de identificación Omega 19285
40 Agarres (lado derecho e izquierdo) 19287
41 Placa del gatillo 19288
42 Pasador de la placa del gatillo 19289
43 Ensamblaje del gatillo 19290
44 Seguro con juntas tóricas 19291
46 Tornillo corto del receptor 19294
47 Tornillo largo del receptor 19295
48 Tornillo del chasis inferior 19296
#
Description
SKU
#
8
8
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Page 12
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
9
9
Page 13
12. Resolución de problemas
PROBLEMA DIAGNÓSTICO SOLUCIÓN
El marcador dispara dos veces o salta a • El cilindro de aire tiene poco aire. • Llene el cilindro de aire.
totalmente automático. • La junta tórica del bulón trasero está desgastada o dañada. • Reemplace la junta tórica del bulón trasero.
• El bulón trasero o el fiador están desgastados. • Si es necesario, verifique si están desgastados y reemplácelos.
• El bulón trasero no está lubricado. • Lubrique el área de la junta tórica del bulón trasero con aceite para paintball.
• La válvula está defectuosa. • Realice el mantenimiento de la válvula o reemplácela.
No se puede volver a amartillar el marcador. • La junta tórica del bulón trasero está desgastada o dañada. • Reemplace la junta tórica del bulón trasero.
• La junta tórica del bulón trasero está seca. • Lubrique el área de la junta tórica del bulón trasero con aceite para paintball.
• El tubo de potencia está dañado. • Reemplace el tubo de potencia.
• Las partes internas del marcador están obstruidas. • Elimine la suciedad o las bolas de pintura rotas del interior del receptor y del cañón.
Hay un escape de gas en el cañón. • Pierde la válvula. • Realice el mantenimiento de la válvula o reemplácela.
Hay un escape de gas en ASA. • La junta tórica del tanque está dañada o no se encuentra instalada. • Reemplace la junta tórica del tanque.
• El tanque o ASA están dañados. • Si es necesario, reemplace el tanque o ASA.
El marcador rompe las bolas de pintura. • La velocidad es demasiado alta. • Disminuya la velocidad girando los tornillos a la derecha.
• Las bolas de pintura son de mala calidad o son viejas. • Pruebe con bolas de pintura nuevas y de mejor calidad.
• El seguro de las bolas está dañado o está al revés. • Reemplace el seguro o verifique que no esté al revés.
El marcador presenta una doble alimentación. • El seguro de las bolas está dañado. • Reemplace el seguro de las bolas.
La velocidad es demasiado baja (no supere los 300 fps). • El tornillo de velocidad está muy adentro. • Gire el tornillo hacia la izquierda para aumentar la velocidad.
• La fuente neumática es escasa. • Llene el cilindro de aire.
• El tubo de potencia está dañado. • Reemplace el tubo de potencia.
• El resorte impulsor está flojo. • Coloque un resorte impulsor más rígido.
La velocidad es demasiado alta (no supere los 300 fps). • El tornillo de velocidad está muy afuera. • Disminuya la velocidad girando los tornillos a la derecha.
• El resorte impulsor está demasiado rígido. • Coloque un resorte impulsor menos rígido.
10
10
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Page 14
13. Garantía de por vida limitada de
Omega
INFORMACIÓN SOBRE LA GARANTÍA DE POR VIDA LIMITADA (ES
NECESARIO EL RECIBO DE COMPRA ORIGINAL)
KEE Action Sports (“KEE”) garantiza que este producto esté libre de defectos en materiales y
mano de obra durante todo el tiempo de propiedad del comprador original, sujeto a los términos y las condiciones que se establecen a continuación. KEE Action Sports reemplazará
o sustituirá, sin cargo, con el mismo modelo o uno equivalente, cualquier producto que pre-
senta fallas durante el uso normal debido a un defecto en el material o en la mano de obra.
KEE Action Sports se aboca a brindarle productos de la mayor calidad y con el mejor servicio
del sector para que disfrute satisfactoriamente del juego.
El comprador debe registrar el producto para activar la garantía. Puede registrarlo de dos
formas:
1. Por Internet ingresando a www.paintballsolutions.com
2. Completando la tarjeta de registro del producto (si corresponde) y enviándola por correo
con una copia del recibo a esta dirección: Paintball Solutions, 11723 Lime Kiln Rd., Neosho,
MO 64850.
ASPECTOS QUE NO CUBRE ESTA GARANTÍA
Esta garantía no cubre los problemas resultantes del uso indebido, la modificación o la
alteración no autorizada del producto, los problemas ocasionados por la incorporación de
productos que no vienen de fábrica ni los arañazos y las imperfecciones superficiales menores.
Debido a la naturaleza de los productos de paintball, es importante el usuario realice el mantenimiento de éstos, tal como se indica en el manual de instrucciones, para conservarlos en
condiciones correctas de funcionamiento. Su Garantía limitada de por vida quedará sin efecto
si no se realiza el mantenimiento del producto según se recomienda en el manual de instrucciones. Además, hay determinadas piezas del producto que pueden estar sujetas a desgaste
por su uso regular. La sustitución y reparación de dichas piezas es responsabilidad del usuario
a lo largo de la vida útil del producto. Estas piezas no están cubiertas bajo la Garantía limitada
del producto. Para ejemplificar algunas de estas piezas (aunque el listado no es exhaustivo),
podemos mencionar las lentes de las gafas, correas, sellos de las juntas tóricas, sellos de las
tapas, resortes, seguros de las bolas, baterías, mangueras, correas de transmisión, engranajes
y cualquier pieza del producto que se someta al impacto continuo de las bolas de pintura. La
garantía no cubre los ensayos a presión hidráulica de los cilindros hidráulicos.
La Garantía limitada de por vida no cubre daños incidentales ni derivados. Esta garantía es la
única garantía escrita de este producto de KEE y limita cualquier garantía implícita al período
en que el producto sea propiedad del comprador original.
Algunos estados, provincias y naciones no permiten la limitación de las garantías implícitas
o la exclusión de los daños incidentales o derivados, por lo que es posible que las limitaciones o exclusiones anteriores no correspondan en su caso. Esta garantía le otorga derechos
legales específicos. Usted también puede tener otros derechos que varíen de un estado a
otro, de una provincia a otra y de una nación a otra.
Si detecta algún problema con su producto y añade alguna pieza que no venga de fábrica,
pruébelo con las piezas originales antes de enviarlo. Descargue siempre los marcadores y
retire el suministro de aire antes de enviarlos. No envíe el tanque de suministro si no está
completamente vacío. Si envía un tanque de suministro de aire sin vaciarlo por completo,
recae sobre una acción insegura e ilegal. Quite las baterías de los productos antes de enviarlos.
Esta Garantía limitada le otorga derechos legales específicos. Usted también puede hacer uso
de otros derechos que pueden variar de un estado a otro. Algunos estados no permiten la
exclusión de daños incidentales o derivados.
Para solicitar piezas en garantía, servicio de mantenimiento o información, comuníquese por
estas vías:
Paintball Solutions • www.paintballsolutions.com
Correo electrónico: [email protected] • Teléfono: 1-800-220-3222
LAS PISTOLAS DE PAINTBALL Y SUS ACCESORIOS NO SON JUGUETES.
- El uso negligente o incorrecto del dispositivo puede provocar lesiones graves o mortales.
- El usuario y todas las personas dentro del radio deben usar la protección para los ojos diseñada
para paintball.
- Queda prohibida su venta a personas menores de 18 años de edad.
- El usuario debe tener 18 años o más para accionar o manejar una pistola de paintball o sus
accesorios sin la supervisión de un adulto.
- Lea y comprenda todas las medidas de precaución, advertencias y manuales de operación
antes de usar la pistola de paintball o el accesorio de dicha pistola.
- No apunte la pistola de paintball a los ojos ni a la cabeza de personas o animales.
- Las pistolas de paintball se utilizan solamente con bolas de pintura calibre .68.
- Para evitar riesgos de incendio o descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.
- Para evitar riesgos de incendio o descargas eléctricas, no sumerja la unidad en líquidos.
- Para evitar riesgos de incendio o descargas eléctricas, no desarme el dispositivo electrónico de paintball.
- Cumpla con todas las regulaciones locales o estatales con respecto al desecho de baterías.
- Tenga sentido común y diviértase.
Manual de instrucciones Omega, versión 1.1 06/10.
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
11
11
Page 15
NOTAS
NOTAS
12
12
EMPIREPAINTBALL.COM
EMPIREPAINTBALL.COM
Page 16
EMPIREPAINTBALL.COM
Loading...
