Hlásič průchodu RL-600

Obj. č.: 141 13 46

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup hlásiče průchodu Basetech RL-600.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

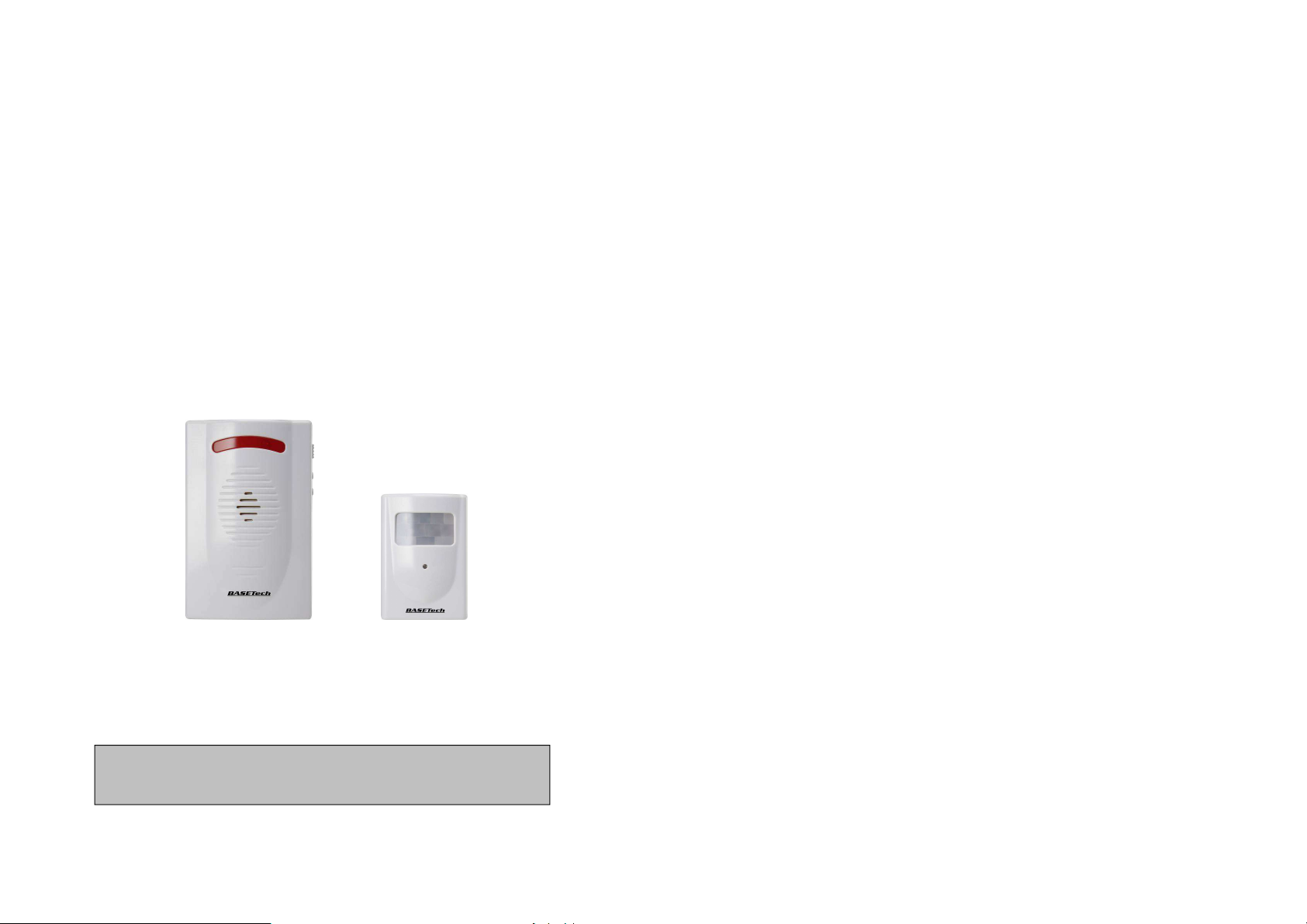

Výrobek se skládá ze senzoru a signální jednotky. Součástí jednotky senzoru je PIR čidlo,
které reaguje na změnu teploty v dosahu detekce a aktivuje se, když do sledovaného prostoru vstoupí
např. nějaká osoba. Na základě tohoto impulzu vyšle jednotka senzoru bezdrátový signál na signální
jednotku, která vydá zvukovou signalizaci (můžete si zvolit jednu z 5 různých melodií a 4 různá
nastavení hlasitosti a také optickou signalizaci (blikají dvě LED kontrolky). Hlásič průchodu tak může
například signalizovat vstup osoby do obchodu. Senzor a signální jednotka se napájí bateriemi.
Signální jednotku můžete kromě toho napájet i pomocí externího napájecího adaptéru, který však není
součástí dodávky (lze objednat samostatně).

Rozsah dodávky

• Jednotka senzoru

• Signální jednotka

• Montážní materiál (3 šrouby, 3 hmoždinky, 3 gumové kroužky)

• Návod k obsluze

Vložení a výměna baterií (akumulátorů)

a) Jednotka senzoru

 Vyšroubujte šroubek v krytu schránky baterií na zadní straně a schránku baterií otevřete.
 Vložte do schránky 3 baterie velikosti AAA při zachování jejich správné polarity
 (řiďte se označením plus/+ a mínus/-).
 Schránku baterií znovu zavřete a přišroubujte šroubek v krytu schránky.
 Baterie v jednotce senzoru se musí vyměnit, pokud začne blikat červená LED kontrolka

na přední straně přístroje.

b) Signální jednotka

 Vyšroubujte šroubek v krytu schránky baterií na zadní straně a schránku baterií otevřete.
 Vložte do schránky 3 alkalické baterie typu malé mono při zachování jejich správné polarity

(řiďte se označením plus/+ a mínus/-).

 Schránku baterií znovu zavřete a přišroubujte šroubek v krytu schránky.
 Baterie v signální jednotce se musí vyměnit, když jednotka přestane reagovat na signál z jednotky

senzoru, když je hlasitost signalizace slabá nebo rušená nebo když přestane fungovat blikání
optické signalizace.

Provoz signální jednotky při napájení adaptérem

Namísto baterií se signální jednotka může napájet napájecím adaptérem (není součástí dodávky,
ale lze objednat samostatně). Napájecí adaptér musí mít výstupní napětí 5 V DC a proud alespoň
500 mA. Napájecí adaptér musí mít oblý nízkonapěťový konektor s vnějším průměrem 3,5 mm
a vnitřním průměrem 1,3 mm. Jeho vnější kontakt tvoří záporný pól (-) a vnitřní kontakt kladný pól (+).

V případě, že je signální jednotka napájena napájecím adaptérem, vyjměte z ní baterie.

Funkce PIR čidla v jednotce senzoru

PIR čidlo, které je integrováno v jednotce senzoru, reaguje na změnu teploty v dosahu detekce
například, když do sledovaného prostoru vstoupí osoba, nebo zvíře, jehož teplota se liší od teploty
prostředí.

Dosah detekce závisí na několika faktorech:

 Výška instalace senzoru
 Rozdíl teplot pohybujícího se objektu a prostředí
 Velikost objektu
 Vzdálenost mezi objektem a senzorem
 Směr a rychlost pohybu
 Teplota prostředí

Rozsah detekce lze omezit přikrytím prohnutého difuzního panelu jednotky senzoru nějakým
proužkem neprůsvitné černé izolační pásky.

Montáž

Informace k dosahu bezdrátového signálu mezi jednotkou senzoru a signální jednotkou najdete
níže v části „Dosah“.

a) Jednotka senzoru

Vodorovný úhel detekce je asi 100°. Systém čočky difuzního panelu neposkytuje plné pokrytí
detekčního rozsahu, což ale nemá vliv na detekci rozdílu teplot.
Senzor můžete umístit například na regál nebo ho zavěsit pomocí otvoru na zadní straně na nějaký
šroub.

K zavěšení použijte šroub (a případně i hmoždinku), který se hodí pro daný druh
podkladového materiálu. Pokud se rozhodnete použít přiložený montážní materiál, tak,
gumové kroužky použijte pro zachování správné vzdálenosti mezi povrchem stěny
a hlavičkou šroubu, aby se dal senzor snadno zavěsit na šroub.
Při vrtání a utahování šroubu do stěny dávejte pozor, abyste nepoškodili žádné kabely
nebo trubky, které můžou být pod povrchem.

V případě, že se jednotka senzoru zavěsí ve větší výšce (např. když nechcete, aby se k ní dostala
nepovolaná osoba), musí se její přední strana naklonit trochu dopředu a dolů, aby se optimalizoval
dosah detekce (v tomto případě může být potřebné připevnit jednotku senzoru ještě jiným způsobem,
např. utahovací páskou).

Dosah detekce rozdílu teplot závisí na několika faktorech (viz výše „Funkce PIR čidla
v jednotce senzoru“). Nesměrujte PIR čidlo přímo proti zdrojům tepla nebo proti klimatizaci,
ani proti slunci a světelným zdrojům, protože by to mohlo mít za následek jeho chybnou
aktivaci. Vzhledem k použitému provoznímu principu nelze detekovat rozdíl teplot přes sklo.

b) Signální jednotka

Signální jednotku můžete instalovat na rovný a pevný podklad nebo ji zavěsit pomocí otvoru na zadní
straně na nějaký šroub.

K zavěšení použijte šroub (a případně i hmoždinku), který se hodí pro daný druh
podkladového materiálu. Pokud se rozhodnete použít přiložený montážní materiál, tak,
gumový kroužek použijte pro zachování správné vzdálenosti mezi povrchem stěny
a hlavičkou šroubu, aby se dal senzor snadno zavěsit na šroub.
Při vrtání a utahování šroubu do stěny dávejte pozor, abyste nepoškodili žádné kabely
nebo trubky, které můžou být pod povrchem.

Obsluha jednotky senzoru

Jednotka senzoru je připravena k provozu během několika sekund po vložení baterií.
Pokud čidlo detekuje v sledovaném prostoru rozdíl teplot, odešle signál na signální jednotku.

Zachytí-li čidlo ve sledované oblasti rozdíl teplot, krátce zabliká LED kontrolka
pod PIR čidlem. Na provoz jednotky senzoru nemá vliv úroveň osvětlení prostoru.

Obsluha signální jednotky



K zapnutí a k vypnutí signální jednotky přepněte přepínač na boční straně jednotky do polohy

„ON“ (zapnuto), nebo do polohy „OFF“ (vypnuto).



Pokud se signální jednotka zapne, můžete tlačítkem „ “ vybrat jednu z 5 melodií a tlačítkem „ “

jednu ze 4 úrovní hlasitosti.



Zachytí-li PIR čidlo ve sledované oblasti rozdíl teplot, odešle signál na signální jednotku.

Pokud je tato jednotka zapnuta, vydá zvukovou signalizaci a rozblikají se dvě LED kontrolky
na přední straně.



Doba trvání signalizace (zvukový signál + blikání LED) je 45 sekund.

Dosah

Za optimálních okolností je dosah přenosu bezdrátového signálu mezi jednotkou senzoru a signální
jednotkou až 120 m.

Nicméně tato hodnota odpovídá dosahu v tzv. přímé viditelnosti rozmístění (tj. když vysílač
a přijímač na sebe vidí a nejsou mezi nimi žádné překážky). V reálné praxi se však takovéto
ideální podmínky nikdy nevyskytují a dosah snižují stěny, stropy, atd., které jsou mezi
vysílačem a přijímačem.
Vzhledem k různým vlivům, které působí na rádiový přenos, není bohužel možné garantovat
žádný konkrétní dosah. V rodinném domě je však obvykle možné provozovat zařízení
bez jakýchkoliv problémů.

Dosah signálu můžou výrazně omezovat následující faktory:



stěny, železobetonové stropy a podlahy, kovové konstrukce sádrokartonového obložení stěn



metalizovaná izolační skla, hliníková okna, apod.



přítomnost kovových a vodivých předmětů (např. tepelných zdrojů)



lidské těla v blízkosti zařízení



jiná zařízení na stejném kmitočtu (např. bezdrátová sluchátka nebo reproduktory)



elektrické motory, transformátory, síťové adaptéry, počítače.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do hlásiče
průchodu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro výrobku.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!
