1. BEVEZETÉS
Tisztelt Vásárlónk!
Köszönjük, hogy ezt a terméket választotta.
A termék megfelel a nemzeti és az európai törvényi követelményeknek.
Ennek az állapotnak a fenntartása és a veszélytelen mûködés biztosítása érdekében Önnek,
mint felhasználónak be kell tartania e használati útmutató elõírásait!
Ez a használati útmutató ehhez a termékhez tartozik. Az útmutató fontos
tudnivalókat tartalmaz az üzembe helyezéshez és kezeléshez. Figyeljen erre
akkor is, amikor a készüléket harmadik személynek továbbadja.
Õrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa.
Az összes elõforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve.
Minden jog fenntartva.
Mûszaki kérdéseivel forduljon a következõ címekre:
Németország: Tel.sz.: 0 96 04 / 40 87 87
Telefax-szám: 0180 5 / 31 21 10
(a hívás díja 14 ct/perc + ÁFA hálózati hívás esetén;
mobiltelefonálás max. díja: 42 ct/perc áfával)
E-mail: Kérjük, használja az ûrlapunkat az Interneten: www.conrad.de,
a "Kontakt" rovatban.
Ausztria: www.conrad.at
Svájc: Tel.-sz.: 0848/80 12 88
Hé. - Pé. 8.00 és 18.00 óra között.
http://www.business.conrad.at
Fax.: 0848/80 12 89
E-mail: support@conrad.ch
Hé. - Pé. 8.00 és 12.00 óra, 13.00 és 17.00 óra között.
5
2. Rendeltetésszerû használat.
A termék érintés nélküli hõmérsékletmérésre szolgál. A hõmérsékletet a tárgy által leadott
infravörös energia alapján határozza meg. A készülék különösen alkalmas forró, nehezen
elérhetõ vagy mozgó tárgyak hõmérsékletének méréséhez. A készülék a tárgy felületi
hõmérsékletét méri. Nem képes átlátszó felületeken keresztüli (pl. üveg víz) mérésre. A
készülék egy célzólézerrel rendelkezik. A feszültségellátás egy 9 V-os elem által történik.
Diagnosztikában való alkalmazása a gyógyászat területén nem megengedett.
Biztonsági és engedélyezési okokból (CE) tilos a készülék átalakítása és/vagy módosítása. Ha
a fentiektõl eltérõ célokra használja a készüléket, a temék károsodhat, vagy fennáll a sérülés
veszélye. Olvassa el a teljes használati útmutatót, és õrizze meg. Ha a terméket harmadik
személynek adja tovább, adja vele a használati útmutatót is.
3. A szállítás tartalma
• Infravörös hõmérõ
• 9 V-os elem
• Használati útmutató
6
4. A szimbólumok magyarázata
A felkiáltójel szimbólum az útmutató olyan fontos tudnivalóira hívja fel a figyelmet,
amelyeket okvetlenül be kell tartani.
A „nyíl“ szimbólum különleges tanácsokra és kezelési tudnivalókra hívja fel a
figyelmet.
5. Biztonsági tudnivalók:
Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági
utasításokat tartsa be. Amennyiben a biztonsági utasításokat és a szakszerû
kezelésre vonatkozó útmutatásokat nem tartja be, nem vállalunk felelõsséget
az ebbõl adódó személyi- vagy dologi károkért. Ezen kívül ilyen esetekben
érvényét veszíti a szavatosság és a garancia is.
• A termék nem játék. Tartsa távol gyerekektõl és háziállatoktól.
• Ne hagyja a csomagolóanyagot felügyelet nélkül heverni, mert veszélyes
játékszerré válhat kisgyermekek kezében.
• Óvja a készüléket szélsõséges hõmérséklettõl, közvetlen napsugárzástól, erõs
rezgésektõl, magas páratartalomtól, nedvességtõl, éghetõ gázoktól, gõzöktõl és
oldószerektõl.
• Ne tegye ki a készüléket erõs mechanikai igénybevételnek.
• Ha már nem lehetséges a készülék biztonságos használata, akkor helyezze
használaton kívül, és védje meg a véletlenszerû használattól. A biztonságos
mûködés akkor nem lehetséges már, ha a termék:
- látható sérülést szenvedett,
- már nem mûködik rendeltetésszerûen,
- hosszabb idõn keresztül kedvezõtlen körülmények között tárolták, vagy
- szállítás közben erõs terhelésnek volt kitéve.
7
• Kezelje óvatosan a készüléket. Ütõdéstõl, ütéstõl vagy akár kis magasságból
történõ leeséstõl is megsérülhet.
• A készülék kizárólag száraz környezetben használható. Amennyiben a
készüléket kültéren szeretné használni, gyõzõdjön elõször meg arról, hogy az
idõjárási körülmények lehetõvé teszik a készülék használatát. Ha szükséges,
használjon megfelelõ védõfelszerelést a készülék szárazon tartásához.
• Vízgõz, por, füst és/vagy egyéb gõzök a látványt befolyásolhatják, és téves
mérési eredményekhez vezethetnek!
• Ne használja a m ûszert erõs mágneses vagy elektromágneses tér vagy
adóantennák közvetlen közelében. Ezek meghamisíthatják a mérési eredményt.
• Ne kapcsolja be a készüléket azonnal, ha hideg helyiségbõl meleg helyiségbe
vitte át. Az ekkor keletkezõ páralecsapódás esetleg tönkreteheti a készüléket.
A lencsén keletkezõ vízlecsapódás hibás mérést eredményezhet. Hagyja, hogy
a készülék bekapcsolatlanul átvegye a helyiség hõmérsékletét.
• Iskolákban, oktatási intézményekben, hobbi- és egyéb mûhelyekben az
elektromos készülékekkel való foglalkozást szakképzett személyzetnek kell
ellenõrizni.
• Iparszerû alkalmazás esetén vegye figyelembe az illetékes szakmai
szervezetnek az elektromos berendezésekre és szerelési anyagokra vonatkozó
baleset-megelõzési rendszabályait is.l.
• Forduljon szakemberhez, ha kétségei támadnak a termék mûködésével,
biztonságosságával vagy csatlakoztatásával kapcsolatban.
• Karbantartási-, beállítási- és javítási munkát csak szakemberrel, vagy
szakmûhellyel végeztessen.
• Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem
talál választ, forduljon a mûszaki ügyfélszolgálathoz vagy más szakemberhez.
8
6. Tudnivalók az elemekrõl és akkukról
• Az elemek/akkuk behelyezésekor ügyeljen a helyes polaritásra.
• Vegye ki az elemet, ha a készüléket hosszabb ideig nem használja, hogy megelõzze a
kifolyt elem által okozott károkat. A kifolyt vagy sérült elemek/akkuk a bõrrel érintkezve
marási sérüléseket okozhatnak. Ha sérült elemekkel/akkukkal kell foglalkoznia, viseljen
védõkesztyût.
• Az elemeket/akkukat úgy tárolja, hogy gyerekek ne férhessenek hozzájuk. Az
elemeket/akkukat ne hagyja szanaszét, mert gyerekek vagy háziállatok lenyelhetik õket.
• Ne szedje szét az elemeket/akkukat, ne zárja rövidre, és ne dobja tûzbe õket. Soha ne
kísérelje meg nem feltölthetõ elemek töltését! Robbanásveszély áll fenn!
7. Tudnivalók a lézerrõl
• A lézerberendezés használatakor feltétlenül ügyeljen arra, hogy a lézersugarat úgy irányítsa,
hogy senki ne tartózkodjon a vetítési területén, és hogy véletlenül visszavert sugarak
(például visszaverõ felületekrõl) ne juthassanak olyan helyekre, ahol emberek tartózkodnak.
• A lézersugárzás veszélyes lehet, ha a lézersugár vagy egy visszavert sugár a védetlen
szembe kerül. Mielõtt a lézerberendezést üzembe helyezné, tájékozódjon az ilyen jellegû
lézeres készülékre vonatkozó törvényi rendelkezések és az óvórendszabályok felõl.
• Soha ne nézzen bele a lézersugárba, és ne irányítsa azt emberekre vagy állatokra. A
lézersugárzás szemsérüléshez vezethet.
• Ha a lézersugár a szembe vetül, a szemünket tudatosan be kell csukni, a fejünket pedig a
sugár irányából azonnal el kell fordítani.
• Amennyiben a szemét már irritálta a lézersugárzás, semmi esetre se végezzen
biztonságilag fontos tevékenységet, például ne dolgozzon gépeken, nagy magasságban,
vagy nagyfeszültség közelében. Ne vezessen jármûvet, amíg az irritáció el nem múlik.
9
• Ne irányozza a lézersugarat tükörre, vagy más visszaverõ felületre. Az ellenõrizetlenül
eltérített sugár személyekre vagy állatokra eshet.
• Soha ne nyissa fel a készüléket. Beállításokat, karbantartást kizárólag a fennálló
veszélyeket ismerõ képzett szakember végezhet. A szakszerûtlen beállítás veszélyes
lézersugárzáshoz vezethet.
• A készülék 2. lézerosztályba tartozó lézerrel van felszerelve. A szállításban többnyelvû,
lézerveszélyre figyelmeztetõ táblák találhatók. Amennyiben a lézeren található
figyelmeztetés nem az Ön anyanyelvén íródott, cserélje le a megfelelõ nyelvûre.
• A használati útmutatóban megadottaktól eltérõ kezelési-, vagy más eljárási módok
alkalmazása veszélyes sugárzást hozhat létre.
10
0
9
1 8 2 3 4 5 6
7
8. Kezelõszervek
1
1 Kijelzõ
2 Gomb (Célzólézer)
3 Gomb ▲
4 Gomb MODE (üzemmód)
5 Gomb ▼
6 Gomb (háttérvilágítás)
7 Elemtartó fedél
8 Kioldó gomb
9 Infra
érzékelõ 10
Lézer kilépés
11
J
I
9. A kijelzõ részei
A B C D E F
G
H
A Háttérvilágítás jelzõ B Lézer jelzõ
C SCAN jelzõ (aktív mérési üzemmód)
D HOLD jelzõ (mérés megszakítva, kijelzõ befagyasztva) E
Elem szimbólum
F Fahrenheit hõmérséklet
mértékegység G Celsius
hõmérséklet mértékegység
H Valósidejû mérési érték
I Maximális mért érték / Minimális mért érték / Hõmérséklet mértékegység
J MAX jelzõ (maximális mért érték) / MIN (minimális mért érték) / SET (a hõmérséklet
mértékegység kiválasztásánál)
12
10. Elemek behelyezése / cseréje
• Hajtsa fel az elemtartó fedelét (7).
• Kössön össze egy 9 V-os elemet az elemtartó belsejében lévõ megfelelõ csatlakozókkal.
Csak egy irány lehetséges. Ne alkalmazzon erõszakot.
• Tegye be az elemet és a kábelt az elemtartó belsejébe.
• Zárja le az elemtartót. Gyõzõdjön meg róla, hogy a kábel nem csípõdött be.
Cserélje ki az elemet, ha kijelzõ jobb felsõ részén megjelenik az elem szimbólum (E),
vagy a készüléket nem lehet bekapcsolni.
11. Tudnivalók a méréshez:
a) Mûködési mód
• Az infravörös hõmérõ a tárgy felületi hõmérsékletét méri. A készülék érzékelõje a tárgy
kibocsátott, visszavert és átengedett hõsugárzását fogja fel, és ezt az információt
hõmérséklet értékké alakítja át.
13
• Az emissziós tényezõ egy olyan érték, ami egy anyag energiasugárzását adja meg. Minél
nagyobb ez az érték, annál jobban képes az anyag sugarak kibocsátására. Sok szerves
anyag és felület emissziós tényezõje kb. 0,95. A fémfelületeknek és a fényes anyagoknak
ennél alacsonyabb az emissziós tényezõje, és ezért pontatlan mérési eredményeket adnak.
Ezért ajánlott a fémes vagy csillogó felületekre egy matt fekete festégréteget vagy matt
ragasztószalagot felvinni.

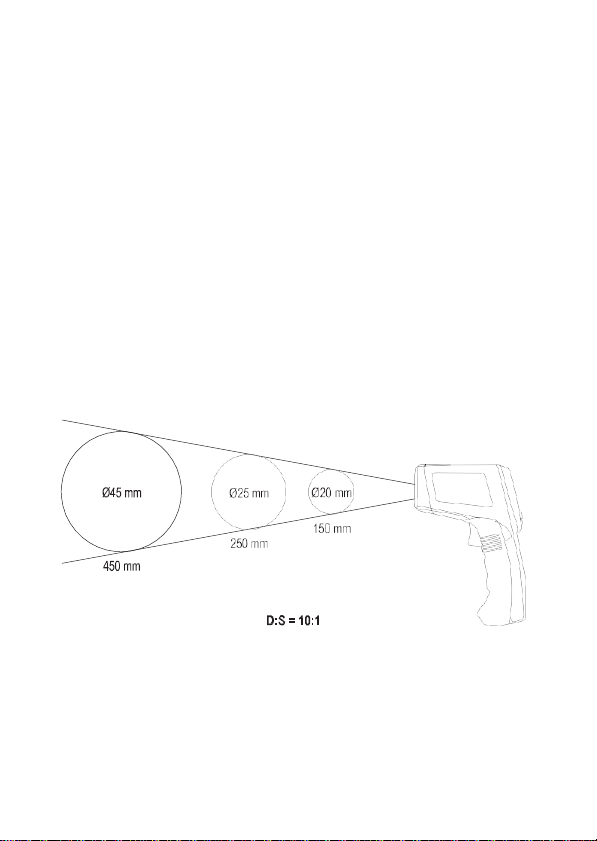

b) Távolság viszonyok: mérési felület (D:S = distance:spot)
• A teljes mért tárgynak nagyobbnak kell lennie mint a hõmérõ mérõfelülete (infra mérõfolt)
ahhoz, hogy pontos mérési eredményt kapjunk. A megállapított hõmérséklet a mért felület
átlaghõmérséklete.
• Minél kisebb a mérendõ tárgy, annál kisebb távolságnak kell lennie a hõmérséklet és a
mérendõ tárgy között.
• A pontos mérések érdekében a mérendõ tárgy legalább kétszer akkora legyen, mint a
mérõfolt.
• A távolság és az infra mérõfolt méretének aránya 10:1. A mérendõ tárgytól 10 cm-es
távolság esetén az infra mérõfolt mérete ennek megfelelõen 1 cm.
• Az infra mérõfolt pontos méretét a következõ diagrammban láthatjuk:
14
c) Célzólézer
• A készülék egy célzólézerrel rendelkezik (10), ami megkönnyíti a mért terület
meghatározását. A célzólézer manuálisan aktiválható és deaktiválható.

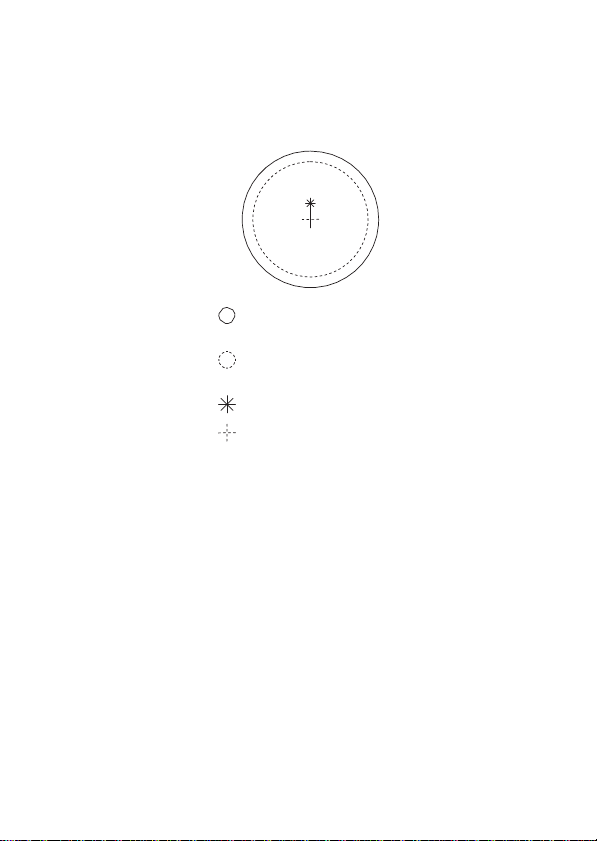

• A mérési terület középpontja 20,5 mm-rel a lézerpont alatt található.
= mérendõ
tárgy
= mérési
terület
= lézerpont
= mérési terület középpontja
d) Egyéb
• Amennyiben a mérendõ tárgy legmelegebb és leghidegebb helyét szeretné meghatározni,
szkennelje végig a mérendõ tárgyat balról jobbra és fentrõl le (ill. elõrõl hátra). A mérési
folyamat maximális és minimális hõmérséklete ideiglenesen tárolódik.
• A készülék nem képes átlátszó felületeken keresztül (pl. üveg) mérni. Ehelyett az átlátszó
felület felületi hõmérsékletét méri meg.
• A készüléket a környezeti hõmérséklethez kell igazítani ahhoz, hogy pontos mérési
értékeket adjon. Alkalmazási hely változtatásakor várjon, amíg a készülék átveszi az új
helyiség hõmérsékletét.
• Kis távolságból hosszabb ideig mért magas hõmérsékletek önhevüléshez, és így hibás
méréshez vezetnek. Tartsa be a következõ szabályt a lehetõ legpontosamm mérési
eredményekhez: Minél magasabb a hõmérséklet, annál nagyobb távolságot kell tartani a
mérendõ felülettõl és annál rövidebb ideig tartson a mérés.
15
12. Üzembe helyezés
a) Bekapcsolás/kikapcsolás
• Nyomja meg a kioldó gombot (8) a készülék bekapcsolása céljából.
• A készülék kb. 7 másodperces inaktivitás után automatikusan kikapcsol.
b) Célzólézer aktiválása / deaktiválása
• Nyomja meg az gombot (2) a célzólézer aktiválása céljából. A kijelzõ bal felsõ részén
megjelenik a lézer jelzõ (B).
• Nyomja meg az gombot a célzólézer deaktiválása céljából. A lézer jelzõ eltûnik.
c) Mérés elvégzése
• Tartsa lenyomva a kioldó gombot (8) és szkennelje lassan végig a felületet. Irányítsa az infra
érzékelõt (9) lehetõleg merõlegesen a mérési felületre.
• Mérés közben a SCAN (C) jelzõ villog a kijelzõ felsõ részén. A kijelzõn középen megjelenik
a mért érték (H). A kijelzõ alsó peremén megjelenik az aktuális mérési folyamat maximális
mért értéke (I).
• Ha elengedi a kioldó gombot, a HOLD (D) jelzõ jelenik meg a kijelzõ felsõ részén. Az
utoljára regisztrált mérési érték befagy a kijelzõn. Az aktuális mérési folyamat így
befejezõdik.
• Amennyiben további mérést végez, a maximális mért érték újra meghatározódik. Ugyanez
érvényes a minimális mért értékre is.
d) Minimális mért érték kijelzése
Nyomja meg egyszer a MODE (4) gombot, hogy a kijelzõ alsó peremén az aktuális mérés
minimális mért értéke (I) megjelenjen.
16
e) Hõmérséklet mértékegység változtatása
• Nyomja meg háromszor a MODE gombot (4). A kijelzõ alsó peremén SET (J) valamint az
aktuális hõmérséklet mértékegység (I) jelenik meg.
• Nyomja meg a ▲(3) vagy ▼(5) gombot a hõmérséklet mértékegység megváltoztatásához.
• Celsius (ºC) és Fahrenheit (ºF) közül választhat.
• A mérés közben ºF jelenik meg a Fahrenheit (F) vagy ºC a Celsius (G) hõmérséklet
mértékegységekhez.
f) Háttérvilágítás
• Nyomja meg a gombot (6) a kijelzõ háttérvilágításának
aktiválásához/deaktiválásához.
• Aktív háttérvilágításnál a kijelzõ bal felsõ sarkában megjelenik a háttérvilágítás jelzõ (A).
17
13. Hibaelhárítás
Probléma
Ok
Megoldás
- - - - jelenik meg a
kijelzõn.
A mérés nem fejezõdött
be.
Ismételje meg a
mérést.
OL jelenik meg a
kijelzõn.
A mérendõ tárgy
hõmérséklete a mérési
tartomány felett található.
Tartsa be a mérési
tartományt.
_OL jelenik meg a
kijelzõn.
A mérendõ tárgy
hõmérséklete a mérési
tartomány alatt található.
Tartsa be a mérési
tartományt.
Az elem szimbólum (E)
jelenik meg a kijelzõn.
Az elem lemerült.
Cserélje ki az elemet.
Nem látszik semmi a kijelzõn.
A készülék ki
van kapcsolva.
Nyomja meg a kioldó
gombot (8) a készülék
bekapcsolásához.
Az elem lemerült.
Cserélje ki az elemet.
A célzólézer (10) nem
mûködik.
Környezeti hõmérséklet
40 ºC felett van.
Tartsa be a mûködtetési
feltételeket.
Az elem lemerült.
Cserélje ki az elemet.
ERR jelenik meg a
kijelzõn.
Hibás mûködés.
Engedje el egy kis
ideig a kioldó
gombot majd
ismételje meg a
18
14. Karbantartás és tisztítás
a) Általános tudnivalók
• Ne használjon súroló- vagy vegyi tisztítószereket.
• Ne merítse vízbe vagy víz alá a készüléket tisztítás céljából!
• A készülék az alkalmankénti tisztításon kívül nem igényel karbantartást.
b) A lencse tisztítása
• A laza szemcséket távolítsa el tiszta sûrített levegõvel, majd a többi szennyezõdést egy
finom lencseecsettel törölje le.
• Tisztítsa meg a lencse felületét egy lencsetisztító kendõvel, vagy tiszta, puha és szálmentes
ruhával.
• Ujjlenyomatok és más zsírlerakódások eltávolításához nedvesítse meg a ruhát vízzel, vagy
lencsetisztító folyadékkal.
• Ne alkalmazzon túlzott nyomást a lencsére.
c) A ház tisztítása
• A készüléket csak egy száraz, puha, tiszta és szálmentes ruhával tisztítsa.
• Erõs szennyezõdés esetén langyos vízzel nedvesítse meg a ruhát. Használjon hozzá
szappan vagy lágy tisztítószert.
19
15. Eltávolítás
a) Termék
Az elhasznált elektronikus készülékek nyersanyagnak tekintendõk, és nem valók a
háztartási szemétbe.
Élettartama végén a terméket az érvényben lévõ törvényi rendelkezéseknek
megfelelõen kell eltávolítani.
Vegye ki belõle az esetleg benne lévõ elemet és azt a terméktõl elkülönítve
ártalmatlanítsa .
b) Elemek / akkuk
Ön, mint végfelhasználó, törvényileg kötelezett minden elhasznált elem és akku leadására;
tilos õket a háztartási szeméttel együtt eltávolítania!
A károsanyag tartalmú elemeket/akkukat az itt látható szimbólumok jelölik, amelyek
a háztartási szemét útján való eltávolítás tilalmára hívják fel a figyelmet. A
legfontosabb nehézfémek jelölései a következõk: Cd=kadmium, Hg=higany,
Pb=ólom (a jelölés az elemeken és akkumulátorokon, pl. a baloldalon látható
szeméttartály ikon alatt található).
Az elhasznált elemeket, akkukat térítésmentesen leadhatja a lakóhelyén található
gyûjtõhelyeken, a szaküzletinkben, vagy olyan helyeken, ahol elemeket/akkukat forgalmaznak!
Ezzel eleget tesz törvényi kötelezettségeinek és hozzájárul a környezet védelméhez.
20
16. Mûszaki adatok
Mérési tartomány
Pontosság
-32 ... 0 ºC (-26 ... +32 ºF)
±5,8 ºC (10,4 ºF)
0ºC ... +50ºC (+32ºF ... +622ºF)
±2,5 % ±2 ºC (3,6 ºF)
Tápfeszültség...............................9V-os elem
Mérési tartomány ................................-32 ... +350 ºC (-26 ... +662 ºF)
Felbontás.......................................... 0,1 ºC (ºF)
Optika ...................................... 10:1
Megszólalási idõ.............................. 500 ms
Spektrum .....................................8 – 14 µm
Lézer kimenõ teljesítmény.........<1 mW
Lézerosztály: ..............................2
Lézer hullámhossz.......................630 – 670 nm
Emissziós tényezõ .............................0,95 (fixen beállítva)
Automatikus kikapcsolás ..........7 másodperc Üzemi
feltételek...................0 ... +40 ºC, 10 – 90 % rF
Tárolási feltételek.......................-10 ... +50 ºC, <80 % rF Méret: (Sz x
Ma x Mé) ...........100 x 170 x 30 mm Súly........................................250 g
(elemmel együtt)
21
A táblázatban feltüntetett emissziós tényezõ értékek csak közelítõ értékek. Egy tárgy
Felület
Emissziós fok
Aluminium, sima
0,04
Aszfalt
0,90 – 0,98 %
Beton
0,94
Jég
0,96 – 0 %
Vasoxid
0,78 – 0,82 %
nél
0,80 – 0,90 %
Üveg/Porcelán
0,92 - 0,94
Gumi (fekete)
0,94
Fa
0,94
mûanyag
0,94
Lakk (matt)
0,97
Élelmiszer
0,93 - 0,98
Emberi bõr
0,98
Papír
0,97
Homok
0,90
Textíliák
0,90
Víz
0,92 – 0,96 %
Tégla, vakolat
0,93 – 0,96 %
emissziós tényezõjét különbözõ paraméterek (pl. a geometria és a felületminõség)
befolyásolhatják.
Loading...
