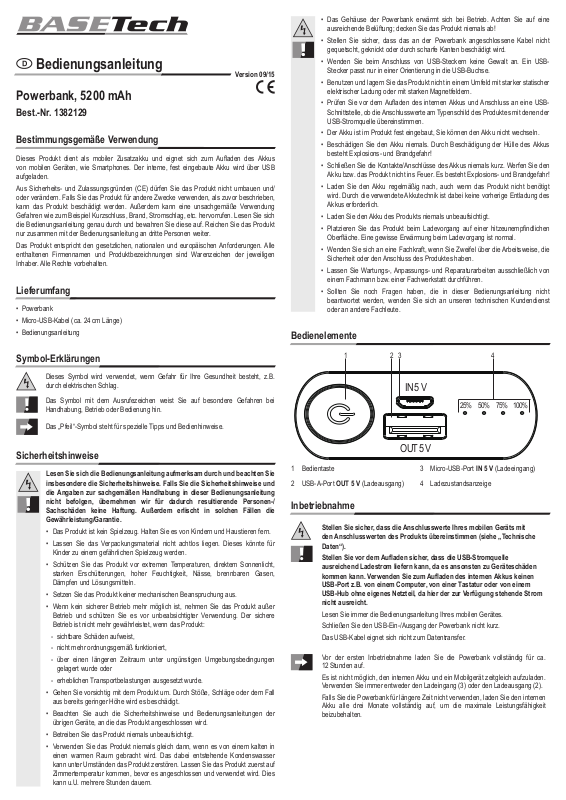

Basetech BTP-2, 13 82 129 User guide [ml]

Bedienungsanleitung

Version 09/15

Powerbank, 5200 mAh

Best.-Nr. 1382129

Bestimmungsgemäße Verwendung

Dieses Produkt dient als mobiler Zusatzakku und eignet sich zum Auaden des Akkus

von mobilen Geräten, wie Smartphones. Der interne, fest eingebaute Akku wird über USB aufgeladen.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Powerbank

• Micro-USB-Kabel (ca. 24 cm Länge)

• Bedienungsanleitung

• Das Gehäuse der Powerbank erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende Belüftung; decken Sie das Produkt niemals ab!

• Stellen Sie sicher, dass das an der Powerbank angeschlossene Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

• Wenden Sie beim Anschluss von USB-Steckern keine Gewalt an. Ein USBStecker passt nur in einer Orientierung in die USB-Buchse.

• Benutzen und lagern Sie das Produkt nicht in einem Umfeld mit starker statischer elektrischer Ladung oder mit starken Magnetfeldern.

• Prüfen Sie vor dem Auaden des internen Akkus und Anschluss an eine USB- Schnittstelle, ob die Anschlusswerte am Typenschild des Produktes mit denen der USB-Stromquelle übereinstimmen.

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.

• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions- und Brandgefahr!

• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.

• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempndlichen

Oberäche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Bedienelemente

Symbol-Erklärungen

Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Betreiben Sie das Produkt niemals unbeaufsichtigt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

1 Bedientaste

2 USB-A-Port OUT 5 V (Ladeausgang)

Inbetriebnahme

Stellen Sie sicher, dass die Anschlusswerte Ihres mobilen Geräts mit den Anschlusswerten des Produkts übereinstimmen (siehe „Technische Daten“).

Stellen Sie vor dem Auaden sicher, dass die USB-Stromquelle

ausreichend Ladestrom liefern kann, da es ansonsten zu Geräteschäden kommen kann. Verwenden Sie zum Auaden des internen Akkus keinen

USB-Port z.B. von einem Computer, von einer Tastatur oder von einem USB-Hub ohne eigenes Netzteil, da hier der zur Verfügung stehende Strom

nicht ausreicht.

Lesen Sie immer die Bedienungsanleitung Ihres mobilen Gerätes. Schließen Sie den USB-Ein-/Ausgang der Powerbank nicht kurz. Das USB-Kabel eignet sich nicht zum Datentransfer.

Vor der ersten Inbetriebnahme laden Sie die Powerbank vollständig für ca. 12 Stunden auf.

Es ist nicht möglich, den internen Akku und ein Mobilgerät zeitgleich aufzuladen. Verwenden Sie immer entweder den Ladeingang (3) oder den Ladeausgang (2).

Falls Sie die Powerbank für längere Zeit nicht verwenden, laden Sie den internen Akku alle drei Monate vollständig auf, um die maximale Leistungsfähigkeit beizubehalten.

IN 5 V

25% 50% 75% 100%

OUT 5 V

3 Micro-USB-Port IN 5 V (Ladeeingang)

4 Ladezustandsanzeige

a) Ladezustand des internen Akkus prüfen

Um den Ladezustand des internen Akkus zu prüfen, drücken Sie kurz die Bedientaste (1) an der Powerbank. Alle LEDs der Ladezustandsanzeige (4) leuchten kurz auf und die Powerbank prüft den internen Akku. Anschließend zeigen die LEDs den Ladezustand an (1 LED leuchtet = 25 %, 2 LEDs = 50 %, 3 LEDs = 75 %, 4 LEDs = 100 %). Blinkt die LED der Ladezustandszeige von 25 %, liegt der Ladezustand unter 25 %.

Wenn kein USB-Gerät zum Auaden angeschlossen ist, schaltet sich die Powerbank nach

einigen Sekunden selbst aus, die blauen LEDs erlöschen wieder.

b) Internen Akku auaden

• Verbinden Sie den Micro-USB-Stecker des mitgelieferten Kabels mit dem Micro-USB-Port IN 5 V (3) der Powerbank.

• Verbinden Sie den Typ-A-Stecker des USB-Kabels mit einer USB-Stromquelle, wie z. B. eines USB-Netzteils, welcher 1 A Strom liefern kann.

• Das Laden beginnt sobald die USB-Stromquelle Strom liefert.

• Das Blinken einer LED der Ladezustandsanzeige zeigt das Auaden des internen Akkus an. Die gesamte Anzahl der dauerhaft leuchtenden LEDs zeigen den momentan vorhandenen Ladezustand des internen Akkus an.

• Die Ladedauer beträgt ca. 6 bis 7 Stunden bei vollständig leerem Akku. Die tatsächliche Ladedauer ist abhängig vom Ladezustand des Akkus.

• Sobald der interne Akku vollständig aufgeladen ist, leuchten die 4 LEDs dauerhaft. Trennen Sie die Kabelverbindung zwischen Powerbank und USB-Stromquelle. Die LEDs erlöschen.

• Die Powerbank ist einsatzbereit.

c) mobiles Gerät auaden

• Drücken Sie die Bedientaste, um den Ladezustand der Powerbank anzuzeigen. Bei nicht

ausreichendem Ladezustand laden Sie die Powerbank nach, bevor Sie mit dem Auaden

eines Mobilgeräts beginnen.

• Verbinden Sie den Typ A-Stecker des Micro-USB-Kabels mit dem USB-A-Port OUT 5 V (2) der Powerbank.

• Verbinden Sie den Micro-USB-Stecker mit der Micro-USB-Buchse des aufzuladenen mobilen Geräts.

• Der Ladevorgang startet.

• Die LEDs der Ladezustandsanzeige blinken während des Ladens. Sie zeigen die noch verfügbare Kapazität der Powerbank an.

• Überwachen Sie den Ladevorgang. Das Laden kann nicht mit der Bedientaste unterbrochen werden. Wenn Sie den Ladevorgang unterbrechen möchten, trennen Sie das USB-Kabel vom Mobilgerät.

• Sobald das Mobilgerät aufgeladen ist (oder der Akku der Powerbank leer ist), schaltet sich die Powerbank ab. Die LEDs erlöschen.

• Trennen Sie nach Ende des Ladens das USB-Kabel von Produkt und Mobilgerät.

Technische Daten

Eingangsspannung/-strom ....................5 V/DC, 1 A

Ladeeingang ......................................... 1 x Micro-USB-Port

Ausgangsspannung/-strom ...................5 V/DC, 1 A

Ladeausgang ........................................ 1 x USB-A-Port

Interner Akku ........................................ Li-Ion 3,7 V/DC / 5200 mAh

Gehäusematerial .................................. Aluminium

Betriebs- und Lagerbedingungen ......... -20 bis +45 °C, 20 - 85 % rF

Abmessungen (B x H x T) ....................ca. 91 x 21 x 56 mm

Gewicht .................................................ca. 141 g

Wartung und Reinigung

• Verwenden Sie auf keinen Fall aggressive und scheuernde Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Der Akku ist fest eingebaut und nicht wechselbar.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromverbindung (USB Port) und angeschlossenen Geräten.

• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen. Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

Version 09/15

Powerbank, 5200 mAh

Item no. 1382129

Intended use

This product is a portable spare battery and can be used to charge the rechargeable batteries of mobile devices such as smartphones. The internal, integrated rechargeable battery can be charged via USB.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged.

In addition, improper use can cause hazards such as short circuiting, re, electric shock etc.

Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Delivery content

• Do not use force to connect USB plugs. USB plugs can be plugged into a USB socket only one way.

• Do not and store the product in environments with strong electrostatic charges or

strong magnetic elds.

• Before charging the internal rechargeable battery and connecting to a USB port,

make sure the specications on the rating label match the USB power source.

• The rechargeable battery is permanently built into the product and cannot be replaced.

• Never damage the rechargeable battery. Damaging the casing of the rechargeable

battery might cause an explosion or a re!

• Never short-circuit the contacts of the rechargeable battery. Do not throw the

rechargeable battery or the product into re. There is a danger of re and

explosion!

• Charge the rechargeable battery regularly, even if you are not using the product. Due to the rechargeable battery technology being used, you do not need to

discharge the rechargeable battery rst.

• Never charge the rechargeable battery of the product unattended.

• When charging, place the product on a surface that is not heat-sensitive. It is normal that a certain amount of heat is generated during charging.

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an

expert or at a qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

• Powerbank

• Micro-USB cable (approx. 24 cm long)

• Operating instructions

Explanation of symbols

This symbol indicates a health hazard, e.g. electric shock.

The exclamation mark indicates specic risks associated with handling, function and

use.

The “arrow” symbol indicates special tips and operating information.

Safety instructions

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information

on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Never leave the product unattended during use.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. Allow the device to reach room temperature before connecting and using it. This may take several hours.

• The housing of the power bank gets warm during use. Ensure sufcient ventilation. Never cover the product!

• Make sure the cable connected to the power bank does not get jammed, bent or damaged by sharp edges.

Operating elements

1 Operating button

2 OUT 5 V USB-A port (charging output)

Operation

Verify that your mobile device‘s connection values correspond with the product‘s connection values (see technical data).

Before charging, make sure the USB power source can provide sufcient charging current, as the device could get damaged otherwise. Do not use a USB port of, for example, a computer, keyboard or USB hub without separate power adapter for charging the internal rechargeable battery, since these do not provide sufcient current.

Always read your mobile device‘s user manual. Do not short-circuit the USB input/output of the powerbank. The USB cable cannot be used to transfer data.

Fully charge the power bank for approx. 12 hours before rst time use.

It is not possible to charge the internal rechargeable battery and a mobile device at the same time. Either use the charging input (3) or the charging output (2).

If not using the power bank for a longer period of time, fully charge the internal rechargeable battery every three months in order to maintain full operating function.

IN 5 V

25% 50% 75% 100%

OUT 5 V

3 IN 5 V micro USB port (charging input)

4 Charge status indicator
