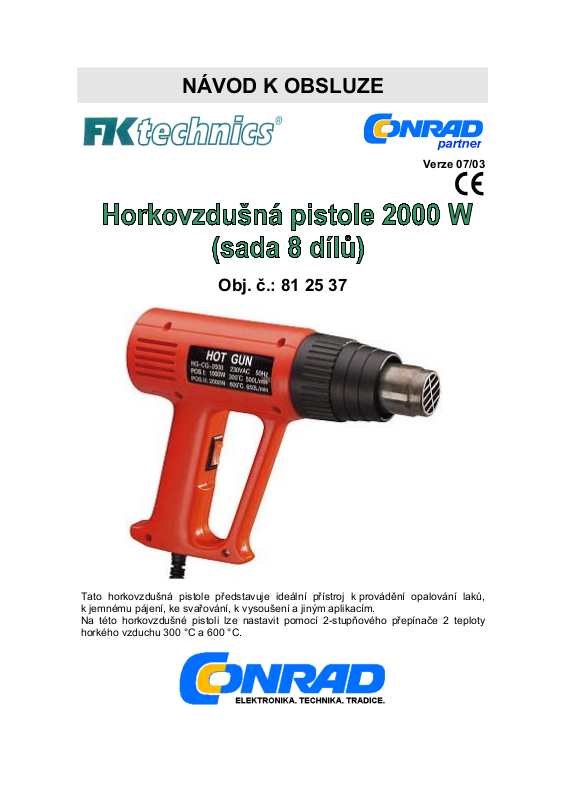

NÁVOD K OBSLUZE
Verze 07/03
Obj. č.: 81 25 37
Tato horkovzdušná pistole představuje ideální přístroj k provádění opalování laků,
k jemnému pájení, ke svařování, k vysoušení a jiným aplikacím.
Na této horkovzdušné pistoli lze nastavit pomocí 2-stupňového přepínače 2 teploty
horkého vzduchu 300 °C a 600 °C.
Obsah
Strana
1. Úvod .............................................................................................................2
2. Účel použití výrobku ...................................................................................2
3. Bezpečnostní předpisy ...............................................................................3
4. Rozsah dodávky ..........................................................................................5
5. Obsluha a použití horkovzdušné pistole...................................................6
6. Případná likvidace přístroje........................................................................6
7. Údržba a čištění přístroje............................................................................7
8. Technické údaje ..........................................................................................7
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup naší výkonné horkovzdušné pistole, která
byla vyvinuta a zkonstruována podle současného stavu techniky.
Konstrukce tohoto výrobku odpovídá platným evropským normám a národním
směrnicím. Z tohoto důvodu byl přístroj přezkoušen na elektromagnetickou slučitelnost
a splňuje tak požadavky platných evropských a národních směrnic. U výrobku byla
doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy
u výrobce.
Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba abyste
tento návod k obsluze dodržovali!
2. Účel použití výrobku
Tato elektrická horkovzdušná pistole slouží k rozmrazování, k odstraňování laků a
starých nátěrů, k lepení, pájení, tavení, k lisování za tepla, ke svařování, k sušení a k
tvarování materiálů.
Tento výrobek lze napájet pouze ze řádně zapojené síťové zásuvky se střídavým
napětím 230 V / 50 Hz (s jištěním 10 / 16 A).
Přístroj používejte pouze v suchých a uzavřených místnostech. Nevystavujte tuto
horkovzdušnou pistoli v žádném případě přílišné vlhkosti a mokru. Tento výrobek není
vhodný pro průmyslové používání.
Jiný způsob používání tohoto přístroje (než výše uvedené účely) není dovolen, neboť
by mohl být příčinou různých nebezpečí (vzniku zkratu, požáru, úrazu elektrickým
proudem atd.) nebo poškození samotného přístroje. Ve vnitřním zapojení přístroje
nesmíte v žádném případě provádět změny. V takovýchto případech zanikají jakékoliv
nároky, které by vyplývaly ze záruky přístroje.
Dodržujte bezpodmínečně bezpečnostní předpisy.
2
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne
nárok na záruku! Neručíme za následné škody, které by z toho
vyplynuly.
Pozor! Hrozí nebezpečí popálení! Výpustná trubice vzduchu a
vzduchové trysky jsou při používání tohoto přístroje velice horké.
Z tohoto důvodu nechte pistoli a použité nástroje důkladně
vychladnout, než je opět uložíte do přenosného kufříku.
Při práci používejte vždy vhodné ochranné rukavice.
Výpary, které vznikají při práci s touto horkovzdušnou pistolí, nesmíte
vdechovat. U mnohých materiálů se mohou následkem působení
horkého vzduchu objevit nebezpečné chemické reakce (nebezpečné
zplodiny zvláště u umělých hmot a laků). Zajistěte proto v obytných
místnostech, garážích atd. dostatečné větrání.
• Nepoužívejte tento výrobek nikdy k sušení vlasů.
• Nezaměřujte proud horkého vzduchu na lidi a na zvířata.
• Neucpávejte nikdy výpustný otvor horkého vzduchu a nezakrývejte
nikdy větrací štěrbiny přístroje.
• Nebezpečí popálení! Nedotýkejte se nikdy horkovzdušné trysky.
• Dejte pozor na hořlavé matriály.
• Nefoukejte horký vzduch dlouhou dobu na stejné místo.
• Horký vzduch může působit i materiály, které jsou zakryté.
• Nepoužívejte tento přístroj v prostorách, kde existuje nebezpečí
výbuchu.
• Chraňte svoje oči a používejte při práci ochranné brýle.
• Nepoužívejte přístroj společně s chemickými rozpouštědly.
• K přenášení přístroje nepoužívejte síťový kabel a nevytahujte tímto
kabelem zástrčku ze síťové zásuvky.
• Nevystavujte tento síťový kabel horkému vzduchu, který proudí
z přístroje.
Použijte-li prodlužovací kabely, pak musejí být tyto odolné vůči
•
vysokým teplotám.
Z bezpečnostních důvodů a z důvodů registrace (CE) nesmí být tento přístroj
přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny.
Zajistěte, aby byla řádně provedena všechna elektrická propojení (prodlužovací kabely
atd.). Dejte též pozor na to, aby nedošlo k odpojení ochranného vodiče v síťové
zásuvce, v síťovém kabelu (prudlužovacím) a na samotném přístroji, neboť by to mohlo
znamenat vysoké nebezpečí úrazu elektrickým proudem.
Nepracujte s přístrojem nikdy nad vodou. Nelijte do přístroje žádné kapaliny. V tomto
případě hrozí nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Pokud by se
přístroj dostal do kontaktu s vodou (nebo s jinými kapalinami), vytáhněte okamžitě
zástrčku síťového kabelu ze síťové zásuvky a obraťte se na kvalifikovaného
elektrikáře.
3
Tento přístroj není žádná dětská hračka a nepatří do rukou malých dětí. Za přítomnosti
dětí buďte velice opatrní. Malé děti mohou strkat do otvorů přístroje různé předměty,
což znamená nebezpečí úrazu elektrickým proudem. Nenechávejte volně ležet obalový
materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké
nebezpečí pro děti, neboť by je mohly děti spolknout.
Odpojte přístroj od síťového napájení,
• budete-li jej čistit,
• pokud jej nebudete delší dobu používat.
Pokud předpokládáte, že by používání přístroje nebylo bezpečné, vypněte přístroj a
zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze
bezpečně používat tehdy, když:
- přístroj vykazuje viditelná poškození,
- přístroj nepracuje (nefunguje) a
- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo
- byl vystaven těžkému namáhání při přepravě.
Dříve než začnete výrobek čistit , přečtěte si prosím následující upozornění:
• Při otvírání krytů nebo vyjímání dílů, i když je to možné provést pouhou rukou,
mohou být uvolněny součásti a díly, které jsou pod napětím. Pod napětím mohou
zůstat i místa pro připojení. Kondenzátory v přístroji mohou zůstat nabity, i když byl
přístroj odpojen ode všech zdrojů napětí.
• Před údržbou a opravami nebo před výměnou dílů či konstrukčních prvků musí být
přístroj odpojen ode všech zdrojů napětí, pokud je nezbytné jeho otevření. Tyto
opravy mohou provádět pouze kvalifikovaní odborníci, kteří byli poučeni o možných
nebezpečích a kteří byli obeznámeni s jednoznačnými předpisy, které jsou s tímto
spojeny.
V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se
týkají elektrických zařízení a provozních prostředků. Ve školách, v učňovských
zařízeních a amatérských dílnách by mělo být kontrolováno zacházení s elektrickými
přístroji odpovědným odborným personálem.
Pokud si nebudete vědět rady, jak tento přístroj používat a v tomto návodu k obsluze
nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
4
4. Rozsah dodávky
1 horkovzdušná pistole
1 špachtle
1 držák škrabek s rukojetí
3 plechové škrabky různých tvarů (na odlupování a stahování starých nátěrů)
1 plochá tryska
1 kruhová tryska 21 mm
1 polooválná kruhová tryska 30 mm
1 tryska s plechovou stahovací škrabkou 35 mm
1 kufřík na uložení a přenášení přístroje
1 návod k obsluze
5
5. Obsluha a použití horkovzdušné pistole
Dodržujte bezpodmínečně bezpečnostní předpisy.
Před zapnutím pistole zkontrolujte na jejím typovém štítku, zda napětí Vaší sítě
souhlasí s údajem uvedeným na tomto štítku.
Zástrčku síťového kabelu smíte zastrčit pouze do řádně (podle předpisů) zapojené
síťové zásuvky.
Vyberte si z přiloženého příslušenství vhodnou trysku. Toto trysku nasaďte (nasuňte)
na výstupní trubici horkého vzduchu pistole.
Pomocí přepínače na rukojeti pistole zvolte potřebnou teplotu horkého vzduchu a
množství dodávaného horkého vzduchu v litrech za minutu.
Polohy přepínače:
Teplota Příkon Množství vzduchu
Dolní poloha Stupeň 1 300 °C 1000 W 500 l/min
Střední poloha Vypnutí horkovzdušné pistole
Horní poloha Stupeň 2 600 °C 2000 W 650 l/min
Tuto horkovzdušnou pistoli můžete držet v ruce nebo ji použít postavenou ve svislé
(kolmé poloze).
Budete-li držet při práci tuto horkovzdušnou pistoli v ruce, dejte pozor na to,
abyste mohli pomocí ukazováčku ovládat přepínač na rukojeti pistole.
Postavení horkovzdušné pistole do kolmé polohy: V tomto případě postavte pistoli
její spodní kruhovou plochou a rukojetí na rovnou plochu. Tato plocha musí být
absolutně čistá (bezprašná), aby nemohlo dojít k nasání znečištěného vzduchu do
vnitřku pistole a k eventuálnímu poškození jejího motoru.
Použití trysek, vzdálenost přístroje od zpracovávaného předmětu a zvolená
teplota (výkon) závisejí na vlastnostech opracovávaného materiálu a na způsobu
práce (rozmrazování, odstraňování laků a starých nátěrů, lepení, pájení, tavení,
lisování za tepla, svařování, sušení, tvarování materiálů, atd.). Dříve než přistoupíte
k normální práci, proveďte s touto horkovzdušnou pistolí její otestování.
Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z
chladného prostředí do prostředí teplého. Zkondenzovaná voda, která
se přitom objeví, by mohla Váš přístroj za určitých okolností zničit.
Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s
teplotou okolí (místnosti) a nedojde k odpaření zkondenzované vody.
6. Případná likvidace přístroje
Pokud přístroj nebude fungovat, neexistuje-li již žádná možnost jeho opravy, musí být
přístroj vyřazen (zlikvidován) podle platných zákonných předpisů.
6
7. Údržba a čištění přístroje
Dříve než začnete provádět čištění horkovzdušné postole, přečtěte si prosím kapitolu
„Bezpečnostní předpisy“. Pistoli a její příslušenství čistěte pouze mírně navlhčeným
hadříkem nebo štětečkem. Nepoužívejte v žádném případě k čištění výrobku agresivní
čistící prostředky nebo chemická rozpouštědla, mohli byste tímto způsobit poškození
pistole.
8. Technické údaje
Napájení: 230 V AC / 50 Hz
Příkon: 1. stupeň: cca 1000 W; 2. stupeň: cca 2000 W
Množství dodávaného vzduchu: 1. stupeň: 500 l/min ; 2. stupeň: 650 l/min
Teplota vzduchu: 1. stupeň: 300 °C ; 2. stupeň: 600 °C
Třída ochrany: II
Délka síťového kabelu: Cca 1,6 m
Hmotnost: Cca 0,7 kg (až 930 g podle provedení)
