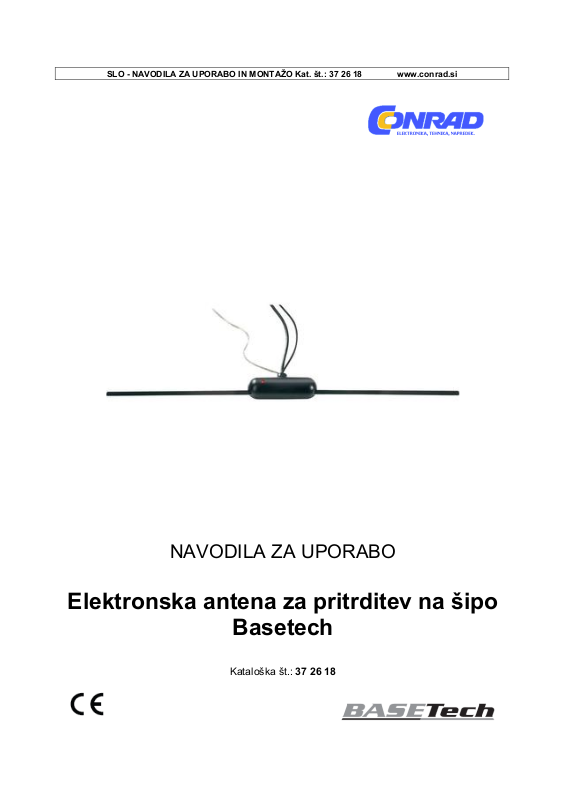

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 37 26 18 www.conrad.si
NAVODILA ZA UPORABO
Elektronska antena za pritrditev na šipo
Basetech
Kataloška št.: 37 26 18
Ta izdelek izpolnjuje zakonske državne in evropske zahteve.
Kazalo
Predvidena uporaba ................................................................................................................ 2
Varnostni napotki .................................................................................................................... 2
Mehanska vgradnja ................................................................................................................. 3
Priključitev ............................................................................................................................... 3
Odstranjevanje ........................................................................................................................ 4
Tehnični podatki ...................................................................................................................... 4
Garancijski list ......................................................................................................................... 5
Predvidena uporaba
Elektronska antena za pritrditev na šipo je namenjena sprejemu in ojačitvi analognih radijskih
signalov, ki se oddajajo na zemlji.
Izdelek lahko priključite samo na 12 V enosmerno napetost v vozilu z negativnim polom
avtomobilskega akumulatorja na karoseriji. Vgradite in uporabljate ga lahko samo v vozilih, ki
imajo to vrsto napetosti.
Uporabnik mora z načinom vgradnje poskrbeti, da je antena zaščitena pred vlago in mokroto.
Drugačna uporaba od zgoraj opisane lahko privede do poškodb tega izdelka, poleg tega pa
so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni udar itd.
Obvezno upoštevajte varnostne napotke.
Varnostni napotki
Pri škodi, ki nastane zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije. Ne prevzemamo odgovornosti za
posledično in posredno škodo.
................Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo
................zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
................napotkov. V takšnih primerih izgubite pravico do uveljavljanja garancije.
Ta simbol opozarja na pomembne napotke v teh navodilih za uporabo.
Prosimo, da pred uporabo naprave preberete celotna navodila za uporabo,
saj vsebujejo pomembne napotke o pravilni uporabi.
• Iz varnostnih razlogov in iz razlogov skladnosti predelava in/ali spreminjanje izdelka na
..lastno pest nista dovoljena.
• Kot vir napajanja lahko uporabljate samo 12 V enosmerno napetost v vozilu (negativni pol
..akumulatorja se nahaja na karoseriji vozila). Antene ne smete priključiti na drugačno
..napajanje.
• V primeru dvomov o delovanju, varnosti ali priključitvi naprave se obrnite na strokovnjaka.
•.Pazite, da embalaže ne boste pustili nenadzorovano ležati. Vašim otrokom je lahko
..nevarna igrača.
•.Upoštevajte tudi dodatne varnostne napotke v posameznih poglavjih teh navodil za
..uporabo.
2
Mehanska vgradnja
Antene ne pritrdite na mestu sprožitve varnostnih blazin ali tako, da omejuje
vidno polje voznika.
................Anteno pritrdite v skladu z opisom, tako da se v primeru nesreče ne more
................ločiti od mesta pritrditve in s tem predstavljati nevarnosti za potnike v vozilu.
Anteno je treba pritrditi na zgornjem območju sprednje ali zadnje šipe.
Za zagotovitev dobrega sprejema se morata obe sprejemni palici nahajati na razdalji pribl. 6
cm od kovinskih delov kot je npr. karoserija itd.
Prevlečene avtomobilske šipe lahko negativno vplivajo na sprejem.
• Očistite šipo in območje montaže. Površine morajo biti suhe, čiste in ne smejo biti mastne.
• Temperatura pri lepljenju mora znašati najmanj 15 °C, saj je tako zagotovljeno zanesljivo
..lepljenje.
• Odstranite zaščitne folije in prilepite anteno tako, da izhodno mesto kabla kaže proti stropu
..kabine.
• Potem ko anteno prilepite, je 24 ur ne smete mehansko obremenjevati.
Priključitev
Za preprečitev kratkih stikov in poškodb antene, ki so lahko posledica kratkih
stikov, je treba med priključitvijo odklopiti negativni pol (maso)
avtomobilskega akumulatorja.
................Negativni pol akumulatorja priključite šele takrat, ko ste anteno v celoti
................priključili in ste preverili vse povezave.
................Za testiranje napetosti na električnih kablih uporabite samo voltmeter ali
................kontrolno svetilko za diode, saj običajne kontrolne svetilke uporabljajo
................previsoke tokove in lahko tako poškodujejo elektroniko vozila.
................Pri polaganju kablov bodite pozorni na to, da se ne mečkajo ali drgnejo ob
................ostre robove. Pri točkah speljave kablov uporabite gumijaste tulce.
................Kablov ne polagajte na območju sprožitve varnostnih blazin.
• Neizoliran ploščati kabel povežite s primerno skupno maso na karoseriji.
..Pozor: Zaradi vedno pogosteje uporabljenega načina lepljenja oz. lakiranih kovinskih delov
..je morda električna prevodnost zmanjšana. Iz tega razloga vsak kovinski del ni primeren kot
..skupna masa.
• Tanek črn kabel povežite s krmilnim izhodom za anteno svojega avtoradia. Antena se nato
..samodejno vključi, ko vključite svoj avtoradio.
..Če vaš avtoradio nima tovrstnega priključka, ta kabel povežite s priključkom, ki je pod
..napetostjo +12 V pri vključenem vžigu.
• Antenski vtič antenskega kabla povežite z antenskim vhodom svojega avtoradia.
..Če ima vaš avtoradio drug priključni standard, uporabite adapterski vtič, ki je na voljo v
..specializiranih trgovinah.
• Takoj ko ima antena na voljo napajanje, sveti rdeč prikaz delovanja na ohišju.
3
Odstranjevanje
Odsluženo napravo odstranite v skladu z veljavnimi zakonskimi predpisi.
Tehnični podatki
Obratovalna napetost: ..................................................................................................... 12 V=
Poraba toka: ................................................................................................................... 14 mA
Območje sprejema: ........................................................................................ UKV/SV/KV/DV*
Ojačanje: ................................................................................................................. UKV 14 dB
........................................................................................................................ SV/KV/DV 18 dB
Izhodna kapaciteta: ................................................................................................. pribl. 90 pF
Priključni kabel: ................................................................................................................... 2 m
Mere: ............................................................................................................ 320 x 26 x 15 mm
Teža: .................................................................................................................................. 50 g
* UKV = ultra kratki valovi; KV = kratki valovi; SV = srednji valovi; DV = dolgi valovi
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrofilm ali zajemanje z elektronskimi sistemi za obdelavo podatkov, je potrebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2015 by Conrad Electronic d.o.o. k.d.
