Basetech 37 27 88 User guide [ml]

BEDIENUNGSANLEITUNG
Version 07/10
Automatische Antenne
Best.-Nr. 37 27 88
Bestimmungsgemäße Verwendung
Die Automatische Antenne dient dazu, Radiofrequenzen zu empfangen. Das Produkt darf nicht verändert oder umgebaut werden. Das Produkt ist ausschließlich für den Betrieb an Fahrzeugen geeignet.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Pro­duktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Lieferumfang
• Automatische Antenne
• Kabeltüllen
• Kunststoffschlauch
• Befestigungsschrauben
• Haltebügel
• Bedienungsanleitung
Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Sicherheitshinweise sind unbedingt zu beachten. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden wird keine Haftung übernommen. Für einen sicheren Umgang mit diesem Gerät muss der Benutzer des Produktes diese Bedienungsanlei­tung vor der ersten Benutzung gelesen und verstanden haben.
Dieses Zeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin. Lesen Sie bitte vor Inbe­triebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Lassen Sie Reparaturen am Produkt nur von einem Fachmann durchführen. Durch unsachgemäße Reparaturen erlischt der Garantieanspruch.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise oder die Sicherheit des Gerätes haben.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Produktspezifi sche Sicherheitshinweise
• Das Produkt ist nur für Fahrzeuge mit 12 V Batteriespannung geeignet, wobei Minus am Chassis liegen muss.
• Beachten Sie bei der Montage und beim Anschluss der Antenne die Sicherheitshinweise des Kfz-Herstellers in Bezug auf elektrische Komponenten (z. B. Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren).
• Achten Sie bei der Montage des Produkts darauf, dass die Kabel nicht geknickt oder gequetscht werden.
• Stellen Sie sicher, dass vor der Montage (z. B. Bohren von Löchern) keine am Fahrzeug verlegten Kabel oder Fahrzeugteile (Batterie, Steuergeräte, Sicherungskasten) beschädigt werden.
• Antennenkabel sind zur Störsicherheit in genügendem Abstand von Kabelbäumen zu verlegen. An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Beachten Sie beim Einbau, insbesondere bei der Wahl des Montageortes, die Angaben des Fahrzeugherstellers für Ihr Modell. Hiervon abweichende Montage und Montageorte führen zum Erlöschen der Kfz.-Betriebserlaubnis gemäß ECE-R 26, Paragraph 6.17.
• Der Einbau des Produktes darf bewegliche Fahrzeugkomponenten (z. B. Räder, Spurstangen, Lenkstangen) nicht behin­dern. Es muss genügend Freiraum vorhanden sein.
• Für Schäden durch nicht fachgerechte Montage, unsachgemäßen Gebrauch oder zweckentfremdeten Einsatz übernehmen wir keine Haftung.

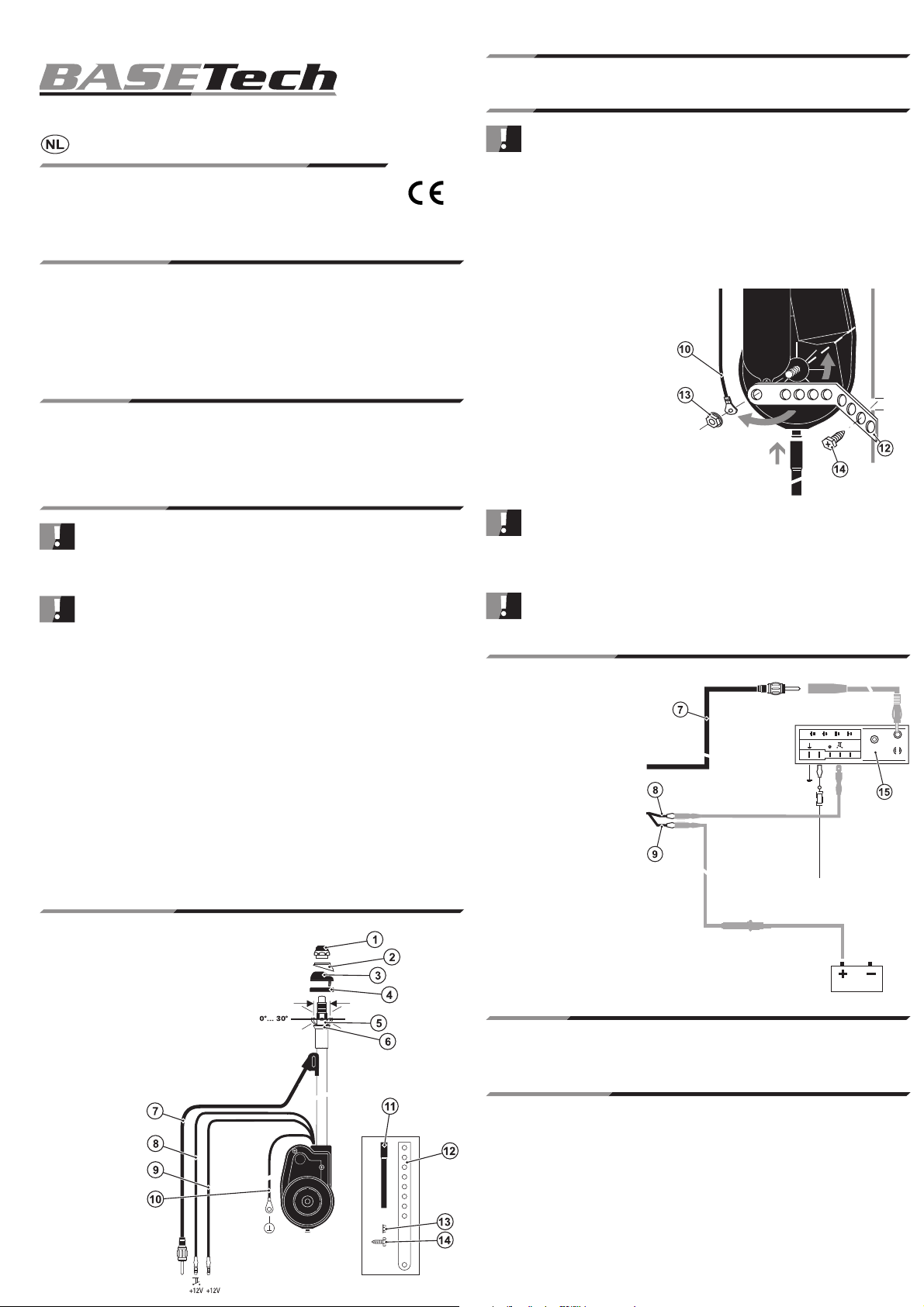

Produkt im Überblick
1. Mutter
2. Halbschale
3. Halbkugel
4. Dichtring
5. Wippe
6. Haltering
7. Antennenkabel
8. Blaue Leitung
9. Rote Leitung
10. Schwarze Leitung
11. Kunststoffschlauch
12. Haltebügel
13. Schwarze Mutter
14. Blechschraube
Funktionen
• Dieses Produkt kann nur für 12 V-Fahrzeuge verwendet werden.
Montage
Klemmen Sie vor dem Einbau und dem Anschluss die Batterie ab. Beachten Sie hierbei die Sicher­heitshinweise des Kfz-Herstellers in Bezug auf elektrische Komponenten (z. B. Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren).
• Bohren Sie an der Stelle, an der das Produkt eingebaut werden soll, ein Loch mit einem Durchmesser von 21 mm.
• Demontieren Sie die oberen Antennenkopfteile (1) bis (4) vom Produkt.
• Stecken Sie den Kunststoffschlauch (11) auf die Wasseraustrittsöffnung am Antriebsgehäuse.
• Führen Sie die Antenne von unten durch die Einbauöffnung. Die zwei Führungsnasen am Haltering (6) müssen durch die Bohrung ragen.
• Stecken Sie die Halbkugel (3) mit dem Dichtring (4) über den Antennenkopf. Fügen Sie dabei die Führungsnase des Dich­trings (4) in die Öffnung der Wippe (5).
• Stecken Sie die Halbschale (2) auf den Antennenkopf.
• Montieren Sie die Mutter (1) auf den Antennenkopf. Die Mutter (1) dabei nur leicht anziehen.
• Befestigen Sie die schwarze Leitung (10) sowie den Haltebügel (12) mit Hilfe der schwarzen Mutter (13) und einer Unterlegscheibe an den Stehbolzen am Produkt.
• Richten Sie die Antenne aus und befestigen Sie den Haltebügel (12) mit der Blechschraube (14) an die Karosserie. Der Halter muss mit der Karosserie elektrisch leitend verbunden sein, damit die Verbin­dung mit der Fahrzeugmasse sichergestellt ist.
Eventuell müssen Sie den Haltebügel (12) entsprechend biegen, damit Sie diesen an der Karosserie befestigen können.
• Drehen Sie nun die Mutter (1) am Antennenkopf fest.
• Verlegen Sie das Antennenkabel (7), die rote (9) sowie die blaue Leitung (8) in den Innenraum des Fahrzeuges.
Eventuell müssen Sie für die Karosseriedurchführungen entsprechende Löcher bohren. Für die Karos­seriedurchführung können Sie die mitgelieferten Kabeltüllen verwenden.
Anschluss der Leitungen
• Schließen Sie die rote Leitung (9) an eine direkt mit dem Batterie-Pluspol verbunde­ne Leitung an (z. B. Klemme 30 am Siche­rungskasten).
• Die mit dem Batterie-Pluspol verbundene Leitung muss mit einer 5A-Sicherung (z. B. Kabelsicherung, nicht im Lieferumfang) abgesichert sein.
• Verbinden Sie die blaue Leitung (8) mit dem Fernsteueranschluss oder Antennen­steuerausgang des Autoradios.
• Verbinden Sie Antennenkabel (7) mit dem Antennen-Eingang des Autoradios (15).
• Klemmen Sie die Batterie wieder an.
• Beachten Sie beim Anschließen der Batterie die Sicherheitshinweise des Kfz­Herstellers in Bezug auf elektrische Kom­ponenten (z. B. Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren).
Inbetriebnahme
• Schalten Sie das Radio ein, die Antenne fährt automatisch aus
• Schalten Sie das Radio aus, die Antenne fährt wieder automatisch ein
• Die Antenne bleibt ausgefahren, solange an der blaue Leitung +12 V anliegen (über das Radio geschaltet).
Wartung und Pfl ege
Reinigen Sie das Gerät mit einem weichen, sauberen und trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Chemikalien, dadurch kann das Gehäuse beschädigt werden (Verfärbungen).
Reiben Sie die einzelnen Segmente des Antennenstabes regelmäßig mit einem säurefreien Fettleicht ein, damit die Segmente des Antennenstabes leichtgängig bleibt.
+12V
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs­weise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Tec hnik und Ausstattung vorbehalten.
© Copyright 2010 by Conrad Electronic SE.
Entsorgung
Informieren Sie sich bitte bei Ihrer Gemeinde über die Möglichkeiten der geregelten Entsorgung.
Technische Daten
Betriebsspannung 12 V Strohmaufnahme Betrieb 400 mA Strohmaufnahme Standby 7,2 mA Montagewinkel 0-30 ° Betriebsdauer 6 Sekunden Abmessungen ca. 61 mm x 320 mm x 90 mm Gewicht 589 g Antennenlänge 840 mm Farbe Silber
OPERATING INSTRUCTIONS
Version 07/10
Automatic aerial
Item no. 37 27 88
Intended Use
The automatic aerial is used for receiving radio frequencies. The product may not be altered or converted. The product is suit­able only for operation with vehicles.
All safety instructions and notes on operation in these operating instructions must be observed at all times. These instructions not only protect the device but also and in particular your health. Please read through the operating instructions carefully before using the product. Keep them in a safe place for future reference.
This product complies with the applicable national and European specifi cations. All company names and product names are trademarks of their respective owners.
Scope of Delivery
• Automatic aerial
• Cable sleeve
• Plastic hose
• Fastening screws
• Retaining bracket
• Operating instructions
Safety instructions
General safety instructions The safety instructions have to be observed without fail! The guarantee/warranty will be void if damage occurs due to failing to comply with the operating instructions! We accept no liability for consequential damage. To ensure safe handling of this device, the user must have read and understood these operating instruc­tions before using for the fi rst time.
This symbol indicates important information in the operating instructions. Please read through the operating instructions completely before operating the device. They contain important information for correct operation.
• For reasons of safety and approval (CE), the device must not be converted and/or modifi ed without authorisation.
• Repairs to the product should be conducted by a professional. Improper repairs will render the warranty void.
• If you have any doubts about the correct operation or the safety of the product, please consult a specialist.
• Do not leave any packaging material unattended. It may become a dangerous toy for children.
Product-specifi c safety instructions
• The product is suitable only for vehicles with a battery voltage of 12 V, the minus pole must be on the chassis.
• During assembly and when connecting the aerial, observe the safety instructions for electrical components (e.g. airbag, alarm system, onboard computer, immobiliser) issued by the vehicle manufacturer.
• When setting up the product, make sure that the cable is neither bent nor squeezed.
• Prior to assembly (e.g. drilling holes), make sure that none of the vehicle's cables or components (battery, control units, fuse boxes) are damaged.
• Aerial cables must be laid far enough away from wiring harnesses to guarantee interference resistance. Use cable glands at sharp-edged holes.
• During installation, especially when selecting the assembly location, note the vehicle manufacturer's data that applies to your model. Any other assembly and assembly location will invalidate the vehicle's type approval in accordance with ECE-R 26, Paragraph 6.17.
• When installed, the product must not obstruct moving vehicle components (e.g. wheels, steering links). There must be adequate clearance.
• No liability is accepted for damage caused by incorrect assembly or improper use.
The product at a glance
1. Nut
2. Cowling half
3. Hemisphere
4. Gasket
5. Rocker
6. Retaining ring
7. Aerial cable
8. Blue cable
9. Red cable
10. Black cable
11. Plastic hose
12. Retaining bracket
13. Black nut
14. Metal screw
Functions
• The product may only be used on 12 V vehicles.
Assembly
Before installing and connecting, disconnect the battery. Observe the safety instructions for electrical components (e.g. airbag, alarm system, onboard computer, immobiliser) issued by the vehicle manu­facturer.
• Drill a hole with a 21 mm diameter where the product is to be installed.
• Remove the top aerial head parts (1) to (4) from the product.
• Insert the plastic hose (11) into the water water outlet on the drive housing.
• Guide the aerial through the installation opening from below. The two guide lugs on the retaining ring (6) must protrude through the hole.
• Place the hemisphere (3) with the gasket (4) above the antenna head. At the same time, insert the guide lug of the gasket (4) into the opening on the rocker (5).
• Place the hemisphere (2) on the aerial head.
• Attach the nut (1) to the aerial head. Tighten the nut (1) only slightly.
• Using the black nut (13) and a washer, fasten the black cable (19) and the retaining bracket (12) to the bolt on the product.
• Line up the aerial and fasten the retaining brack­et (12) to the car body using the metal screw (14). The bracket must have an electrical connection to the car body to guarantee the connection to the vehicle mass.
You may need to bend the retaining bracket (12) so that it can be fastened to the car body.
• Now fi rmly screw the screw nut (1) onto the aerial head.
• Route the aerial cable (7), the red cable (9) and the blue cable (8) inside the vehicle.
You may need to drill holes for the car body penetrations. You can use the cable sleeves supplied for the car body penetrations.
Connecting the cables
• Connect the red cable (9) to a cable at­tached to the battery's positive pole (e.g. terminal 30 on the fuse box).
• The cable connected to the battery's posi­tive pole must be protected by a 5A fuse (e.g. cable protection, not supplied as standard).
• Connect the blue cable (8) to the remote control connection or the aerial control output on the car radio.
• Connect the aerial cable (7) to the aerial input on the car radio (15).
• Re-connect the battery.
• When connecting the battery, observe the safety instructions for electrical compo­nents (e.g. airbag, alarm system, onboard computer, immobiliser) issued by the vehi­cle manufacturer.
Commissioning
• Turn on the radio, the aerial will extend automatically
• Turn off the radio, the aerial will retract automatically
• The aerial remains extended as long +12 V are applied to the blue cable (switched via the radio).
Maintenance and care
Clean the device with a soft, clean and dry cloth. Do not use aggressive detergents or chemicals as these can damage the housing (discolouration).
Rub the individual segments of the aerial rod regularly with a non-acidic lubricant. This will ensure these segments run smoothly at all times.
+12V
