Basetech 200420, MW8278GS User guide [hu]

Conrad Vevőszolgálat, 1124 Budapest, jagelló út 30. Tel: 319-

≤

0250

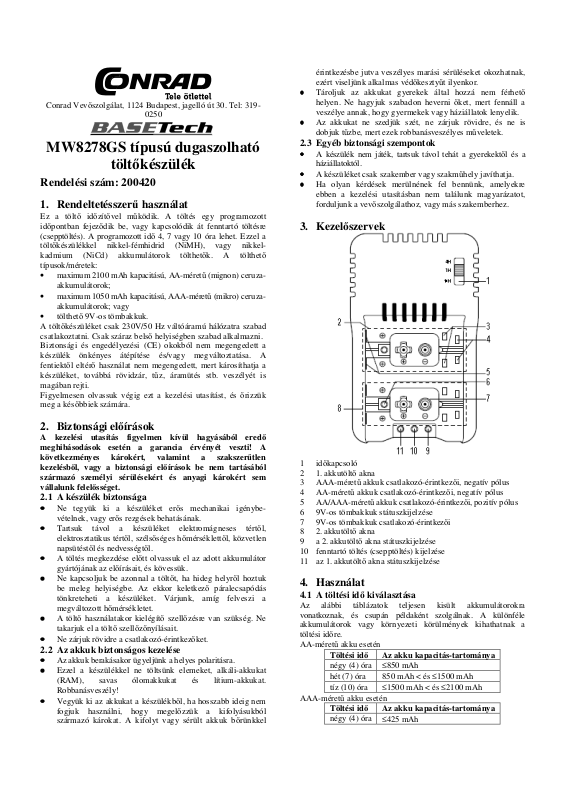

MW8278GS típusú dugaszolható

Rendelési szám: 200420

1. Rendeltetésszerű használat

Ez a töltő időzítővel működik. A töltés egy programozott időpontban fejeződik be, vagy kapcsolódik át fenntartó töltésre (csepptöltés). A programozott idő 4, 7 vagy 10 óra lehet. Ezzel a töltőkészülékkel nikkel-fémhidrid (NiMH), vagy nikkelkadmium (NiCd) akkumulátorok tölthetők. A tölthető típusok/méretek:

• maximum 2100 mAh kapacitású, AA-méretű (mignon) ceruza- akkumulátorok;

• maximum 1050 mAh kapacitású, AAA-méretű (mikro) ceruza- akkumulátorok; vagy

• tölthető 9V-os tömbakkuk.

A töltőkészüléket csak 230V/50 Hz váltóáramú hálózatra szabad csatlakoztatni. Csak száraz belső helyiségben szabad alkalmazni. Biztonsági és engedélyezési (CE) okokból nem megengedett a készülék önkényes átépítése és/vagy megváltoztatása. A fentiektől eltérő használat nem megengedett, mert károsíthatja a készüléket, továbbá rövidzár, tűz, áramütés stb. veszélyét is magában rejti. Figyelmesen olvassuk végig ezt a kezelési utasítást, és őrizzük meg a későbbiek számára.

2. Biztonsági előírások

A kezelési utasítás figyelmen kívül hagyásából eredő meghibásodások esetén a garancia érvényét veszti! A következményes károkért, valamint a szakszerűtlen kezelésből, vagy a biztonsági előírások be nem tartásából származó személyi sérülésekért és anyagi károkért sem vállalunk felelősséget.

2.1 A készülék biztonsága

•••• Ne tegyük ki a készüléket erős mechanikai igénybe- vételnek, vagy erős rezgések behatásának.

•••• Tartsuk távol a készüléket elektromágneses tértől, elektrosztatikus tértől, szélsőséges hőmérséklettől, közvetlen napsütéstől és nedvességtől.

•••• A töltés megkezdése előtt olvassuk el az adott akkumulátor gyártójának az előírásait, és kövessük.

•••• Ne kapcsoljuk be azonnal a töltőt, ha hideg helyről hoztuk be meleg helyiségbe. Az ekkor keletkező páralecsapódás tönkreteheti a készüléket. Várjunk, amíg felveszi a megváltozott hőmérsékletet.

•••• A töltő használatakor kielégítő szellőzésre van szükség. Ne takarjuk el a töltő szellőzőnyílásait.

•••• Ne zárjuk rövidre a csatlakozó-érintkezőket.

2.2 Az akkuk biztonságos kezelése

•••• Az akkuk berakásakor ügyeljünk a helyes polaritásra.

•••• Ezzel a készülékkel ne töltsünk elemeket, alkáli-akkukat

(RAM), savas ólomakkukat és lítium-akkukat. Robbanásveszély!

•••• Vegyük ki az akkukat a készülékből, ha hosszabb ideig nem fogjuk használni, hogy megelőzzük a kifolyásukból származó károkat. A kifolyt vagy sérült akkuk bőrünkkel

töltőkészülék

érintkezésbe jutva veszélyes marási sérüléseket okozhatnak, ezért viseljünk alkalmas védőkesztyűt ilyenkor.

•••• Tároljuk az akkukat gyerekek által hozzá nem férhető

helyen. Ne hagyjuk szabadon heverni őket, mert fennáll a veszélye annak, hogy gyermekek vagy háziállatok lenyelik.

•••• Az akkukat ne szedjük szét, ne zárjuk rövidre, és ne is

dobjuk tűzbe, mert ezek robbanásveszélyes műveletek.

2.3 Egyéb biztonsági szempontok

•••• A készülék nem játék, tartsuk távol tehát a gyerekektől és a

háziállatoktól.

•••• A készüléket csak szakember vagy szakműhely javíthatja.

•••• Ha olyan kérdések merülnének fel bennünk, amelyekre

ebben a kezelési utasításban nem találunk magyarázatot, forduljunk a vevőszolgálathoz, vagy más szakemberhez.

3. Kezelőszervek

1 időkapcsoló 2 1. akkutöltő akna 3 AAA-méretű akkuk csatlakozó-érintkezői, negatív pólus 4 AA-méretű akkuk csatlakozó-érintkezői, negatív pólus 5 AA/AAA-méretű akkuk csatlakozó-érintkezői, pozitív pólus 6 9V-os tömbakkuk státuszkijelzése 7 9V-os tömbakkuk csatlakozó-érintkezői 8 2. akkutöltő akna 9 a 2. akkutöltő akna státuszkijelzése 10 fenntartó töltés (csepptöltés) kijelzése 11 az 1. akkutöltő akna státuszkijelzése

4. Használat

4.1 A töltési idő kiválasztása

Az alábbi táblázatok teljesen kisült akkumulátorokra vonatkoznak, és csupán példaként szolgálnak. A különféle akkumulátorok vagy környezeti körülmények kihathatnak a töltési időre. AA-méretű akku esetén

Töltési idő Az akku kapacitás-tartománya

négy (4) óra hét (7) óra tíz (10) óra

AAA-méretű akku esetén

Töltési idő Az akku kapacitás-tartománya

négy (4) óra

850 mAh

850 mAh < és ≤1500 mAh

1500 mAh < és ≤2100 mAh

425 mAh

hét (7) óra

≤

tíz (10) óra

Egyébként pedig az alábbi képletből számíthatjuk ki a töltési időt:

töltési idő töltőáram mA-ben

Egy 1800 milliamperórás, AA-méretű akku töltési ideje például: töltési idő

Válasszuk ki az időkapcsolóval (1) a fenti számítás alapján azt a töltési időt, amely azonos a kiszámítottal, vagy hosszabb annál. A fenti példában állítsuk az időkapcsolót a „10H” (10 óra) állásba.

akku-kapacitás mAó-ban

1800 mAó

300 mA

425 mAh < és ≤750 mAh

750 mAh < és ≤1050 mAh

x 1,4

x 1,4 = 8,4 órát vesz igénybe.

4.2 AA/AAA-akkuk feltöltése

1. Rakjunk be két vagy négy azonos kapacitású és méretű AA/AAA-akkut a töltőkészülékbe. Ha csak egy vagy három akkut rakunk be, nem kezdődik el a töltés. Az akkumulátorpár vagy az 1. (2), vagy a 2. (8) töltőaknába tehető be.

2. Állítsuk be a töltési időt az időkapcsolóval (1) 4, 7 vagy 10 órára.

3. Dugjuk be a dugasztöltőt egy 230V-os dugaszaljba. A töltő automatikusan elkezdi a töltést. A státusz-kijelzés (9 vagy

11) piros fénnyel kigyullad.

4. A töltés az előzőleg beállított idő elteltével leáll. A fenntartó töltés automatikusan beindul, és a fenntartó töltés kijelzése (10) zöld fénnyel kigyullad. A státusz-kijelzés (9 vagy 11) kialszik.

5. Az akkumulátorok most már használatra készek.

Megjegyzés: A henger alakú akkumulátorokat azonban a töltés befejezése után (a fenntartó töltés zöld kijelzése (10) kigyullad) nem kell azonnal kivenni a töltőből. A fenntartó töltés gondoskodik arról, hogy az akkuk ne töltődjenek túl.

4.3 AA/AAA-akkuk feltöltése

1. Rakjunk be két azonos kapacitású és méretű 9V-os tömbakkut a töltőkészülékbe.

2. Dugjuk be a dugasztöltőt egy 230V-os dugaszaljba. A töltő automatikusan elkezdi a töltést. A státusz-kijelzés (6) piros fénnyel kigyullad.

3. A töltést most nem vezérli a kapcsolóóra.

4. Az akkumulátorok akkor állnak használatra készen, ha kialszik a státusz-kijelzés (6).

Megjegyzés! Az akkuk általában felmelegednek töltés közben. Bánjunk emiatt óvatosan a frissen feltöltött akkumulátorokkal.

5. Karbantartás és ápolás

Tisztítás és ápolás előtt válasszuk le a töltőt az összes áramforrásról, és vegyük ki az akkukat. Tisztítsuk le a töltő külsejét egy száraz, puha ruhával. Ne legyen nedves a ruha, és ne használjunk tisztítószert. Karbantartást és javítást csak szakember végezhet.

6. Eltávolítás

Az elhasználódott készüléket ne dobjuk a háztartási hulladék közé, hanem vigyük az elektromos hulladékok gyűjtőhelyére, újrahasznosítás céljára.

7. Műszaki adatok

Üzemi feszültség 230V~; 50 Hz Bemenőteljesítmény: 5 W Kimenőteljesítmény: max. 1,68 VA Töltőáram: 300 mA (AA) 150 mA (AAA) 13 mA (9V-os tömbelem) Fenntartó töltés árama: 30 mA (AA); 15 mA (AAA) Üzemi hőmérséklet: 0°C ÷ 25°C

Üzemi páratartalom: 50% ÷ 90%, nem kondenzálódó Tárolási hőmérséklet: -25°C ÷ 75°C Üzemi páratartalom: 50% ÷ 90%, nem kondenzálódó Méretek (h x sz x m): 120 x 71 x 92 mm Súly: 351 gramm Megjegyzés: A töltőkészülék töltőfeszültsége normál esetben egy kissé nagyobb, mint az akku feszültsége. Egy 1,2V= névleges feszültségű akkumulátor esetében a töltő-feszültség 1,4V=.
