Bedienungsanleitung

Bedienelemente

Hydraulischer Rangierwagenheber 2 Ton

Best.-Nr. 1900671

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen hydraulischen Rangierwagenheber zum Heben von Kraftfahrzeugen. Es ist dabei ausschließlich als Hebevorrichtung zu verwenden. Stellen Sie sicher, dass die zu hebende Last die maximal zulässige Tragfähigkeit des Wagenhebers von 2 t (2000 kg) nicht überschreitet.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Standheber

• Abdeckplatte

• Tragegriff

• 2 Pumpstangen

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im

Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Dieses Symbol weist auf eine

mechanische Gefahr hin. Dabei handelt es sich um eine Warnung vor möglichen Quetschverletzungen.

Das Pfeilsymbol weist auf besondere

Informationen und Empfehlungen zur Bedienung hin.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung

sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer zugelassen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

b) Rangierwagenheber

• Während des Hebevorgangs dürfen sich keine Personen auf dem Rangierwagenheber aufhalten.

• Lassen Sie den Rangierwagenheber unter keinen Umständen Lasten heben, die dessen angegebene Tragfähigkeit (2 t) überschreiten.

• Lassen Sie den Rangierwagenheber niemals unbeaufsichtigt, solange von diesem noch eine Last getragen wird. Es könnte zu einem unerwarteten Druckverlust und einem anschließenden Absenken des Geräts kommen.

• Bei diesem Produkt handelt es sich ausschließlich um eine Hebevorrichtung. Die Fahrzeuglast muss vor Beginn der Inspektion oder etwaiger Arbeiten durch geeignete Unterstellböcke gestützt werden.

• Dieser Rangierwagenheber ist ausschließlich für den Einsatz auf widerstandsfähigen und ebenen

Oberächen vorgesehen.

• Der Rangierwagenheber ist mit einem Sicherheitsventil (g)versehen, das in Englisch mit

„DO NOT ADJUST“ gekennzeichnet ist. Es wurde so konguriert, dass der Rangierwagenheber in

der Lage ist, bis zu 2 Tonnen schwere Lasten zu heben. An dem Sicherheitsventil (g) dürfen weder Veränderungen noch Einstellungen vorgenommen werden!

c) Benutzung

• Verwenden Sie geeignete Unterstellblöcke, damit das Fahrzeug bei darunter zu verrichtenden Arbeiten zuverlässig abgestützt wird.

• Um einen sicheren Hebevorgang gewährleisten zu können, ist der Rangierwagenheber stets unter geeigneten Hebepunkten zu positionieren.

Informationen zu den Platzierungspunkten nden

Sie in den Anweisungen des Fahrzeugherstellers.

• Verwenden Sie geeignete Hemmschuhe, um das Fahrzeug gegen Wegrollen zu sichern, ziehen Sie die Handbremse an und beachten Sie die Angaben des Fahrzeugherstellers.

• Achten Sie darauf, dass sich während des Hebevorgangs niemand gegen das Fahrzeug lehnt.

• Vergewissern Sie sich, dass sich keine Personen

im Inneren des zu hebenden Fahrzeugs benden.

• Positionieren Sie den Rangierwagenheber so, dass Sie nicht unter das Fahrzeug greifen müssen, um ihn zu bedienen.

• Stellen Sie sicher, dass sich keine Personen oder

Gegenstände unter dem Fahrzeug benden, bevor

Sie den Rangierwagenheber absenken.

• Steigen Sie unter keinen Umständen in das Fahrzeug ein oder lassen Sie den Motor an, wenn dies bereit vom Rangierwagenheber angehoben ist.

Vor der Verwendung

• Während des Versands oder der Handhabung kann es zu Lufteinschlüssen im Hydrauliksystem kommen, die zu Fehlfunktionen führen. Es wird empfohlen, noch vor der Erstinbetriebnahme eine Entlüftung durchzuführen.

• Informationen dazu nden Sie im Abschnitt

„Entlüftung des Hydrauliksystems“.

Tragegriff

• Tragen Sie den Rangierwagenheber stets mit Hilfe des vorgesehenen Tragegriffs (l).

• Spreizen Sie den Griff (l) vorsichtig über die beiden M12-Muttern (e), um ihn zu befestigen.

Bedienung

Lesen Sie zu Beginn die

„Sicherheitshinweise“ sorgfältig durch.

Der Rangierwagenheber ist nicht dafür

vorgesehen, die Last des Fahrzeugs zu tragen, während sich jemand zur Durchführung von Arbeiten darunter

bendet. Das Fahrzeug soll stattdessen

angehoben werden, damit Sie geeignete Unterstellböcke darunter positionieren können. Achten Sie immer darauf, dass sich kein Teil Ihres Körpers unter einem

Fahrzeug bendet, das ausschließlich

vom Rangierwagenheber gestützt wird!

Überprüfen Sie den Rangierwagenheber

vor der Verwendung zunächst auf Ölverlust und beschädigte, lose oder fehlende Teile.

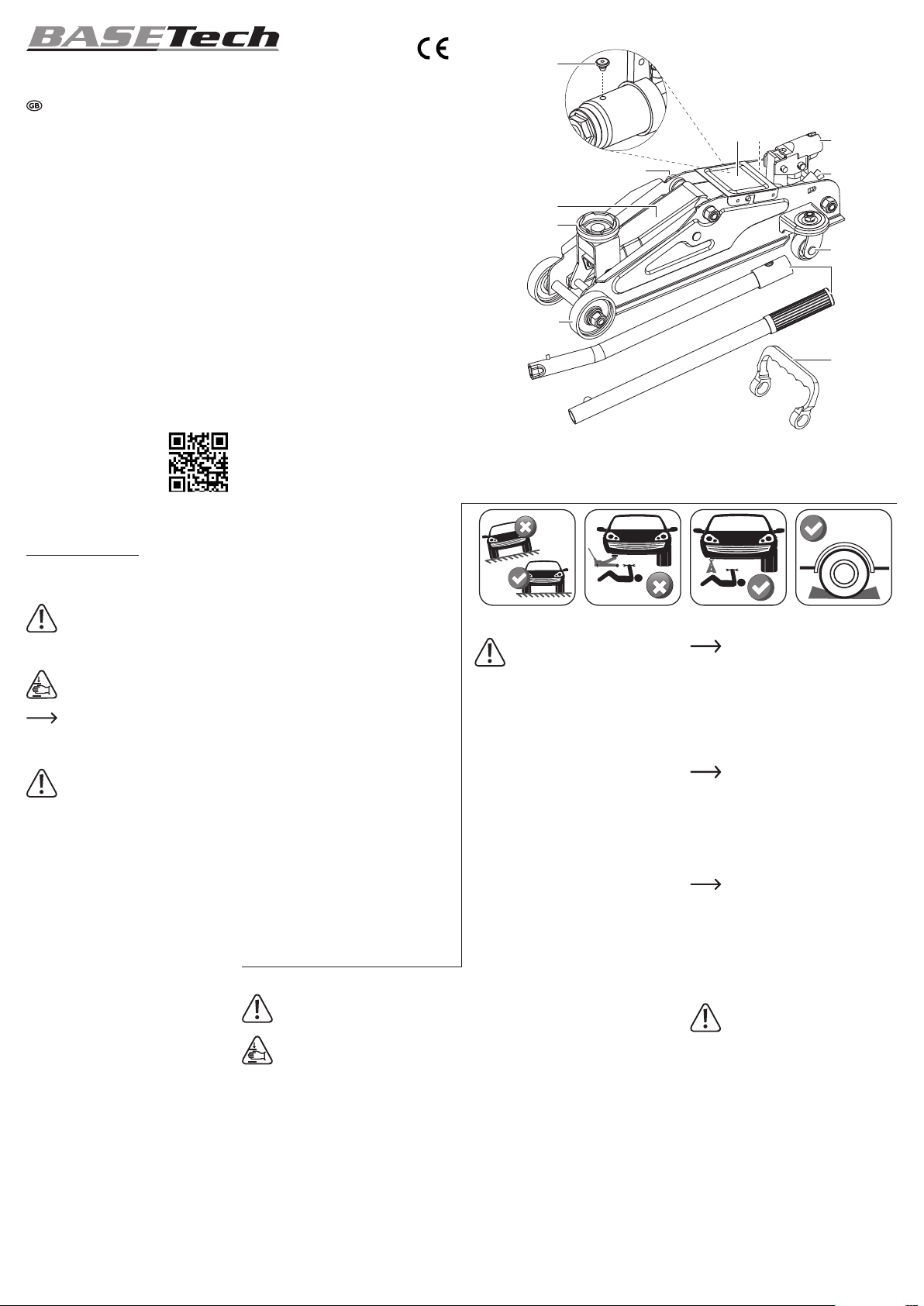

a Ölschraube b Hebearm c Hubteller d Vorderrad

e Mutter M12 f Abdeckplatte g Sicherheitsventil h Pumpstangenfassung

a) Anheben des Fahrzeugs

Beobachten Sie während des

Hebevorgangs stets das Fahrzeug. Der Hubteller (c) sollte sich stets in Richtung des Fahrzeugs erheben, da das Fahrzeug

Sichern Sie das Fahrzeug mit geeigneten

• Bringen Sie das entsprechende Ende einer der

• Um ein sicheren Hebevorgang zu gewährleisten,

• Stecken Sie die dann die Pumpstange (k) in die

• Führen Sie mit der Pumpstange (k) weitere

• Entfernen Sie anschließend die Pumpstange (k)

andernfalls abrutschen könnte.

Unterstellböcken, bevor Sie Arbeiten daran oder darunter durchführen.

Pumpstangen (k) am Entlastungsventil (i) an und schließen Sie es, indem Sie die Pumpstange bis zum Anschlag im Uhrzeigersinn drehen.

positionieren Sie nun den Wagenheber in einem Winkel von 90° zum Fahrzeug und unter dem entsprechenden Hebepunkt (siehe Anweisungen des Herstellers).

dafür vorgesehene Fassung (h) und pumpen Sie, bis der Hubteller (c) mit dem Fahrzeug in Berührung kommt.

Pumpbewegungen durch, bis das Fahrzeug auf die gewünschte Höhe gehoben wurde.

aus ihrer Fassung (h).

b) Absenken des Fahrzeugs

• Bingen Sie zunächst das entsprechende Ende einer der Pumpstangen (k) am Entlastungsventil (i) an.

• Öffnen Sie dann das Entlastungsventil (i), indem Sie die Pumpstange vorsichtig (in kleinen Schritten) gegen den Uhrzeigersinn drehen, damit sich das Fahrzeug zu senken beginnt.

• Sobald das Fahrzeug fest auf dem Boden steht, kann das Entlastungsventil (i) noch etwas mehr geöffnet (etwa eine halbe Umdrehung) werden. Dadurch wird der Hebearm (b) vollständig, d. h. bis in die Ausgangsposition, abgesenkt.

c) Entlüftung des Hydrauliksystems

• Bringen Sie das entsprechende Ende einer der Pumpstangen (k) am Entlastungsventil (i) und öffnen Sie es, indem Sie die Pumpstange gegen den Uhrzeigersinn drehen.

• Stecken Sie die dann die Pumpstange (k) in die dafür vorgesehene Fassung (h) und führen Sie rund 10 Pumpbewegungen aus, um das Öl zu verteilen und mögliche Lufteinschlüsse aus dem Hydrauliksystem zu entfernen.

• Entfernen Sie jetzt die Abdeckplatte (f).

• Drücken Sie mit einem Schlitzschraubendreher vorsichtig die Ölschraube (a) zur Seite, damit diese sich öffnet und die eingeschlossene Luft

f g

j k

i Entlastungsventil j Hintere Laufrolle k Griff l Tragegriff

entweichen kann. Dabei können Sie hören wie eingeschlossene Luft aus dem System entweicht.

• Testen Sie den Rangierwagenheber anschließend ohne Last, indem Sie das Entlastungsventil (i)

schließen, den Wagenheber auf die maximale

Arbeitshöhe pumpen und ihn dann wieder absenken.

Nachfüllen des Hydrauliköls

Verwenden Sie ausschließlich

spezielle Hydrauliköle, z. B. SAE 10. Verwenden Sie unter keinen Umständen

Bremsüssigkeit.

• Platzieren Sie den Rangierwagenheber ohne Last auf einen ebenen Untergrund und senken Sie den Hebearm (b) vollständig ab.

• Entfernen Sie jetzt die Abdeckplatte (f).

• Verwenden Sie nun einen stumpfen Gegenstand wie einen Schlitzschraubenzieher oder eine Spitzzange, um die Ölschraube (a) vorsichtig wegzudrücken.

Achten Sie darauf, die Ölschraube (a)

dabei nicht zu beschädigen oder gar zu verlieren.

• Füllen Sie mit geeignetem Hydraulikheberöl an der Unterkante der Ölablassschraube (a) nach.

• Führen Sie nun rund 10 Pumpbewegungen aus, um das Öl zu verteilen und mögliche Lufteinschlüsse aus dem Hydrauliksystem zu entfernen.

• Bringen Sie die Ölschraube anschließend (a) wieder an.

Führen Sie bei Bedarf eine weitere

Entlüftung durch. Informationen dazu

nden im Abschnitt „Entlüftung des

Hydrauliksystems“.

Aufbewahrung

• Senken Sie bei Nichtgebrauch den Hebearm (b) vollständig ab.

Wartung und Reinigung

Sämtliche Wartungs- und

Reparaturarbeiten sind von

entsprechend qualiziertem Personal

und gemäß den Anweisungen des

• Entfernen Sie sämtliche Verunreinigungen mit

• Verwenden Sie für die Reinigung des

• Der Rangierwagenheber ist waagerecht und an

Herstellers durchzuführen.

einem leicht geölten Tuch. Fetten Sie bewegliche Teile alle 3 Monate oder im Bedarfsfall leicht ein.

Rangierwagenhebers keinen Hochdruckreiniger.

einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung aufzubewahren.

Teile-Diagramm

Teileliste

# Beschreibung Menge

1 Pumpstangengriff 1 2 Pumpstangen 1 3 Abdeckplatte 1 4 Arretierstift 1 5 Stellfeder 1 6 Tragwelle 1 7 Stift für den Rahmen 1 8 Tragwelle 1

9 Schubstange 2 10 Hebearm 1 11 C-Klammer, Ø 16 mm 2 12 Splint, Ø 2 x 20 mm 1 13 Hubteller 1 14 Bolzen des Hubtellers 1 15 C-Klammer, Ø 10 mm 4 16 Rechte Rahmenanordnung 1 17 Federscheibe M12 6 18 Mutter M12 6 19 Tragegriff 1 20 Unterlegscheibe M12 2 21 Lagerhülse des Vorderrads 2 22 Vorderrad 2

# Beschreibung Menge

23 Sockel des Hubtellers 1 24 Stift für Sockel des Hubtellers 1 25 C-Klammer, Ø 13 mm 1 26 Welle des Vorderrads 1 27 Stift für Hebearm 1 28 Hintere Laufrolle 2 29 Linke Rahmenanordnung 1 30 Rückstellfeder 1 31 Ölschraube 1 32 Aggregat 1 33 Stahlkugellager, Ø 6 mm 1 34 Entlastungsventil 1 35 Pumpstangenkolben 1 36 U-Bügel für Pumpstange 1 37 Pumpstangenfassung 1 38 Runddraht-Sprengring, Ø 1,4 x 26 mm 1 39 Stift für Pumpstange 1 40 Stift für Sockel des Aggregats 1 41 Runddraht-Sprengring, Ø 1,2 x 20 mm 1 42 Dichtungssatz 1 43 Sicherheitsventil „NICHT VERSTELLEN“ 1

Der Hebevorgang erfolgt nur langsam.

Der Rangierwagenheber versagt beim Heben der Last.

1 Lufteinschlüsse im

Hydrauliksystem. 2 Verunreinigungen im Öl 3 Entlastungsventil nicht

vollständig geschlossen

1 Tragfähigkeit

überschritten 2 Entlastungsventil

geöffnet 3 Niedriger Ölstand

1 Entlüften Sie das Hydrauliksystem. 2 Ersetzen Sie das Öl. 3 Drehen Sie das Ventil im Uhrzeigersinn,

um es zu schließen.

1 Verringern Sie die Last oder verwenden

Sie einen Rangierwagenheber mit höherer Tragfähigkeit.

2 Drehen Sie das Ventil im Uhrzeigersinn,

um es zu schließen.

3 Füllen Sie Öl bis zum empfohlenen

Füllstand ein.

Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt:

• Bezeichnung: Standheber

• Modell-Nr.: T820050 den folgenden Richtlinien, Normen und/oder Vorschriften entspricht:

• Maschinenrichtlinie 2006/42/EG

• EN 1494: 2000 +A1: 2008 Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse

verfügbar: www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie

die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag

zum Umweltschutz.

Beheben von Störungen

Problem Ursache Maßnahme

Der Rangierwagenheber senkt sich nicht vollständig ab.

Der Hebevorgang verläuft ungenau.

Die Last senkt sich ab.

Der Rangierwagenheber erreicht nicht die vollständige Arbeitshöhe.

Lufteinschlüsse im Hydrauliksystem.

1 Verunreinigungen im Öl 2 Lufteinschlüsse im

Hydrauliksystem.

1 Niedriger Ölstand 2 Lufteinschlüsse im

Hydrauliksystem.

Übertragen Sie die Last auf einen anderen Wagenheber.

Entlüften Sie das Hydrauliksystem.

1 Ersetzen Sie das Öl. 2 Entlüften Sie das Hydrauliksystem.

1 Füllen Sie zusätzliches Öl nach. 2 Entlüften Sie das Hydrauliksystem.

Technische Daten

Tragfähigkeit ......................................... 2 t (2000 kg)

Hubbereich ........................................... 135 – 340 mm

Hydrauliköltyp ....................................... SAE 10 oder gleichwertiges, spezielles Hydrauliköl

Fassungsvermögen (Öl) ....................... 103 ml

Betriebs-/Lagertemperatur .................... -20 bis +50 °C

Abmessungen (B x H x T) .................... 196 x 135 x 447 mm

Gewicht ................................................. 8,7 kg (mit Pumpenkolbenstangen)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle

Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder

die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating Instructions

Hydraulic Trolley Jack 2 Ton

Item No. 1900671

Intended Use

This product is a hydraulic trolley jack for lifting motor vehicles. It is intended for use as a lifting device only. Ensure that the load does not exceed the maximum permissible 2 t (2000 kg) nominal capacity of the jack.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can result in other hazards. Read the instructions carefully and store them in a safe place. Make this product available to third parties only together with its operating instructions.

Delivery Content

• Floor jack

• Cover plate

• Carry grip

• 2x Handles

• Operating instructions

Up-to-Date Operating Instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown. Follow the instructions on the website.

Explanation of Symbols

The symbol with the exclamation

mark in the triangle is used to indicate important information in these operating instructions. Always read this information carefully.

This symbol indicates a mechanical

hazard. It is a warning about possible injury due to crushing.

The arrow symbol indicates special

information and advice on operation.

Safety Instructions

Read the operating instructions

carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General Information

• The product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, steam and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Consult an expert when in doubt about the operation, safety or connection of the product.

• Maintenance, modications and repairs must only be completed by a technician or an authorised repair centre.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

b) Trolley Jack

• Do not lift persons with this trolley jack.

• Never load the trolley jack above the nominal capacity (2 t).

• Never leave the trolley jack unattended when supporting a load. It can lose pressure and begin to sink.

• This is a lifting device only. Vehicle Load must be supported by suitable jack stands before starting inspection or work.

• This trolley jack is designed for use on hard and level surfaces only.

• The trolley jack is equipped with a safety valve (g) that is marked in English “DO NOT ADJUST”. It

has been congured to allow the trolley jack to lift

loads up to 2 tonnes. The safety valve (g) must not

be modied or adjusted in any way!

c) Use

• Use suitable jack stands to support the vehicle when working underneath it.

• For safe lifting, position the trolley jack under suitable lifting points. See the vehicle manufacturer instructions for placement points.

• Secure the vehicle against rolling using stop blocks, pulling the emergency brake, and as

specied by the vehicle manufacturer.

• Make sure no one is leaning against the vehicle when it is lifted.

• Make sure there are no persons inside the vehicle being lifted.

• Position the trolley jack so you do not need to reach underneath the vehicle to operate it.

• Make sure there are no persons or objects under the vehicle before lowering the trolley jack.

• Never enter the vehicle or start the engine when it is on the trolley jack.

Before Use

• During shipment or handling, air can get trapped in the hydraulic system causing it to malfunction. It is

recommended to rst perform an air purge.

• See section “Purging Air from the Hydraulic System”.

Carry Grip

• Carry the trolley using the carry grip (l).

• To attach it, gently spread the grip (l) over both M12 nuts (e).

Operation

The trolley jack is not designed to

Before using the trolley jack, check for

Read the “Safety Instructions” carefully.

support the weight of the vehicle while working under it. It is intended to raise the vehicle so you can place jack stands underneath. Never place a part of your body under a vehicle only supported by

the trolley jack!

loss of oil, damaged, loose or missing parts.

Operating Elements

a Oil plug b Lifting arm assembly c Saddle d Front wheel assembly

a) Lifting the Vehicle

Observe the vehicle when lifting. The

saddle (c) should rise in the direction of the vehicle otherwise the vehicle may slide off.

Secure the vehicle with suitable jack

• Place the tip of the handle (k) around the release

• To ensure safe lifting, position the jack at a 90°

• Insert the handle (k) into handle socket (h) and

• Continue pumping the handle (k) until the vehicle

• Carefully remove the handle (k) from the handle

stands before working on or underneath.

valve (i) and close it by turning clockwise until the stop limit is reached.

angle to the vehicle and under the appropriate jacking point (see the manufacturer’s instructions).

pump until the saddle (c) comes into contact with the vehicle.

has been lifted up to the desired height.

socket (h).

b) Lowering the Vehicle

• Insert the tip of the handle (k) over the release valve (i).

• Open the release valve (i) by carefully turning the jack handle (in small increments) counterclockwise until the vehicle lowers down.

• After the vehicle is rmly on the ground, the release valve (i) can be further opened (approx. one half turn).This will lower lifting arm (b) all the way back to the starting position.

c) Purging Air from the Hydraulic System

• Place the handle (k) over the release valve (i) and turn counterclockwise to open.

• Insert the handle (k) into the handle socket (h) and pump approximately 10 times to distribute the oil and purge any trapped air from inside the hydraulic system.

• Remove the cover plate (f).

• Using a athead screwdriver, gently press the oil plug (a) open to the side, to allow any trapped air to escape. You may hear the sound of trapped air being released.

• Test the jack without a load by closing the release

valve (i), then pumping it up to the full working

height then lowering it again.

e Nut M12 f Cover plate g Safety valve h Handle socket

f g

j k

i Release valve j Rear caster assembly k Handle l Carry grip

Adding Hydraulic Oil

Only use special-purpose hydraulic oil

e.g. SAE 10. Do not use brake uid!

• With no weight on the trolley jack, place on level ground and lower the lifting arm (b) all the way down.

• Remove the cover plate (f).

• Carefully pinch / pry away the oil plug (a) using

a blunt object such as a athead screwdriver or

needle nose pliers.

Be careful not to damage or lose the oil

plug (a).

• Using suitable hydraulic jack oil, ll where the lower edge of the oil plug (a) would be.

• Pump the handle (k) approximately 10 times to distribute the oil and expel any trapped air from the hydraulic system.

• Replace the oil plug (a).

If needed, perform another air purge

See section “Purging Air from the Hydraulic System”.

Storage

• When not in use, lower the lifting arm (b) all the way down.

Maintenance and Cleaning

All maintenance and repair work must

be performed by a suitably qualied

personnel an in accordance with the

• Remove any excess dirt using a lightly oiled cloth.

• Do not use a high pressure cleaner to clean the

• The trolley jack must be stored in a horizontal

manufacturer’s instructions.

Lightly grease moving parts once every 3 months or when needed.

jack.

position, in a clean, dry location away from direct sunlight.

Parts Diagram

Parts List

# Description Qty

1 Handle grip 1 2 Handles 1 3 Cover plate 1 4 Locating pin 1 5 Positioning spring 1 6 Supporting shaft 1 7 Pin for frame 1 8 Supporting shaft 1

9 Connecting rod 2 10 Lifting arm assembly 1 11 C-clip Ø 16 mm 2 12 Cotter pin Ø 2 x 20 mm 1 13 Saddle 1 14 Saddle pin 1 15 C-clip Ø 10 mm 4 16 Right frame assembly 1 17 Spring washer M12 6 18 Nut M12 6 19 Carrying grip 1 20 Washer M12 2 21 Sleeve for front wheel 2 22 Front wheel 2

# Description Qty

23 Saddle base assembly 1 24 Pin for saddle base 1 25 C-clip Ø 13 mm 1 26 Shaft for front wheel 1 27 Pin for lifting arm 1 28 Rear caster assembly 2 29 Left frame assembly 1 30 Return spring 1 31 Oil plug 1 32 Power unit assembly 1 33 Steel ball bearing Ø 6 mm 1 34 Release valve assembly 1 35 Pump plunger assembly 1 36 U-bracket for plunger 1 37 Handle socket 1 38 Round wire snap ring Ø 1.4 x 26 mm 1 39 Pin for pump plunger 1 40 Pin for unit base 1 41 Round wire snap ring Ø 1.2 x 20 mm 1 42 Seal kit 1 43 Safety valve “DO NOT ADJUST” 1

Troubleshooting

Problem Cause Action

Trolley jack will not lower completely

Imprecise movement when lifting

Load lowers down

The jack does not reach full height

Weak lifting

Air in hydraulic system

Air in hydraulic system Purge air from hydraulic system

1 Contaminated oil 2 Air in hydraulic system

1 Low oil level 2 Air in hydraulic system

1 Air in hydraulic system 2 Dirty oil 3 Release valve not

completely closed

Transfer load to another trolley jack Purge air from hydraulic system

1 Replace oil 2 Purge air from hydraulic system

1 Add oil 2 Purge air from hydraulic system

1 Purge air in hydraulic system 2 Change oil 3 Turn valve clockwise to tighten

Jack will not lift load

1 Excessive weight 2 Release valve in open

position

3 Oil level is low

1 Decrease weight or change to a higher

capacity jack 2 Turn valve clockwise to tighten 3 Fill to recommended level

Declaration of Conformity (DOC)

Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this product:

• Description: Floor jack

• Model no.: T820050 Is in accordance with the following directives, norms and/or regulations:

• Machinery directive 2006/42/EC

• EN 1494: 2000 +A1: 2008 Click on the following link to read the full text of the EU declaration of conformity:

www.conrad.com/downloads

Select a language by clicking on a ag symbol and enter the product order number in the search

box. You can then download the EU declaration of conformity in PDF format.

Disposal

At the end of its service life, dispose of the product according to the relevant statutory regulations.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical Data

Load bearing capacity .......................... 2 t (2000 kg)

Lifting range .......................................... 135 - 340 mm

Hydraulic oil type .................................. SAE 10 or equivalent special purpose hydraulic oil

Oil capacity ........................................... 103 ml

Operating/storage temperature ............ -20 to +50 °C

Dimensions (W x H x D) ....................... 196 x 135 x 447 mm

Weight .................................................. 8.7 kg (with pump piston handles)

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights

including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represents the technical status at the time of printing.

Basetech 1900671 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
