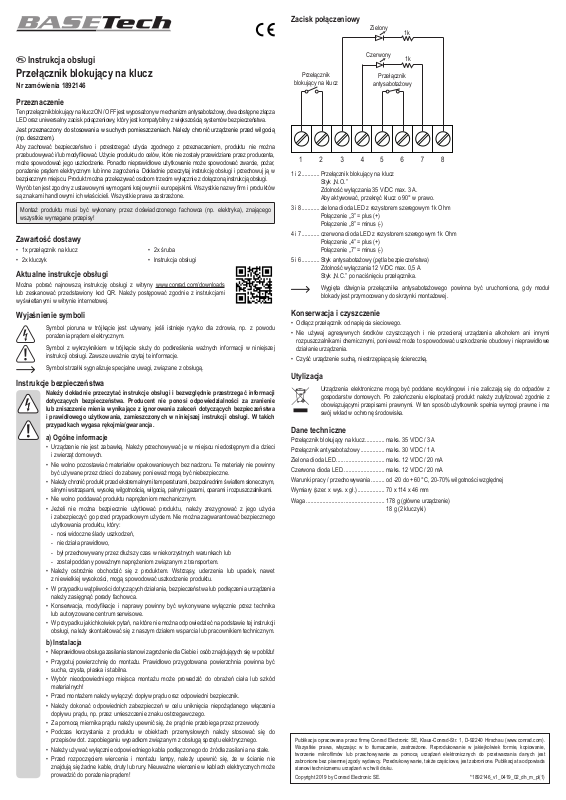

Basetech 1892146 User guide [pl]
Zacisk połączeniowy
Zielony
1k
Instrukcja obsługi
Przełącznik blokujący na klucz
Nr zamówienia 1892146
Przeznaczenie
Ten przełącznik blokujący na klucz ON / OFF jest wyposażony w mechanizm antysabotażowy, dwa dostępne złącza
LED oraz uniwersalny zacisk połączeniowy, który jest kompatybilny z większością systemów bezpieczeństwa.
Jest przeznaczony do stosowania w suchych pomieszczeniach. Należy chronić urządzenie przed wilgocią
(np. deszczem).
Aby zachować bezpieczeństwo i przestrzegać użycia zgodnego z przeznaczeniem, produktu nie można
przebudowywać i/lub modykować. Użycie produktu do celów, które nie zostały przewidziane przez producenta,
może spowodować jego uszkodzenie. Ponadto nieprawidłowe użytkowanie może spowodować zwarcie, pożar,
porażenie prądem elektrycznym lub inne zagrożenia. Dokładnie przeczytaj instrukcję obsługi i przechowuj ją w
bezpiecznym miejscu. Produkt można przekazywać osobom trzecim wyłącznie z dołączoną instrukcją obsługi.
Wyrób ten jest zgodny z ustawowymi wymogami krajowymi i europejskimi. Wszystkie nazwy rm i produktów
są znakami handlowymi ich właścicieli. Wszystkie prawa zastrzeżone.
Montaż produktu musi być wykonany przez doświadczonego fachowca (np. elektryka), znającego
wszystkie wymagane przepisy!
Zawartość dostawy
• 1x przełącznik na klucz
• 2x kluczyk
Aktualne instrukcje obsługi
Można pobrać najnowszą instrukcję obsługi z witryny www.conrad.com/downloads
lub zeskanować przedstawiony kod QR. Należy postępować zgodnie z instrukcjami
wyświetlanymi w witrynie internetowej.
Wyjaśnienie symboli
Symbol pioruna w trójkącie jest używany, jeśli istnieje ryzyko dla zdrowia, np. z powodu
porażenia prądem elektrycznym.
Symbol z wykrzyknikiem w trójkącie służy do podkreślenia ważnych informacji w niniejszej
instrukcji obsługi. Zawsze uważnie czytaj te informacje.
Symbol strzałki sygnalizuje specjalne uwagi, związane z obsługą.
Instrukcje bezpieczeństwa
Należy dokładnie przeczytać instrukcje obsługi i bezwzględnie przestrzegać informacji
dotyczących bezpieczeństwa. Producent nie ponosi odpowiedzialności za zranienie
lub zniszczenie mienia wynikające z ignorowania zaleceń dotyczących bezpieczeństwa
i prawidłowego użytkowania, zamieszczonych w niniejszej instrukcji obsługi. W takich
przypadkach wygasa rękojmia/gwarancja.
a) Ogólne informacje
• Urządzenie nie jest zabawką. Należy przechowywać je w miejscu niedostępnym dla dzieci
i zwierząt domowych.
• Nie wolno pozostawiać materiałów opakowaniowych bez nadzoru. Te materiały nie powinny
być używane przez dzieci do zabawy, ponieważ mogą być niebezpieczne.
• Należy chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem słonecznym,
silnymi wstrząsami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.
• Nie wolno poddawać produktu naprężeniom mechanicznym.
• Jeżeli nie można bezpiecznie użytkować produktu, należy zrezygnować z jego użycia
i zabezpieczyć go przed przypadkowym użyciem. Nie można zagwarantować bezpiecznego
użytkowania produktu, który:
- nosi widoczne ślady uszkodzeń,
- nie działa prawidłowo,
- był przechowywany przez dłuższy czas w niekorzystnych warunkach lub
- został poddany poważnym naprężeniom związanym z transportem.
• Należy ostrożnie obchodzić się z produktem. Wstrząsy, uderzenia lub upadek, nawet
z niewielkiej wysokości, mogą spowodować uszkodzenie produktu.
• W przypadku wątpliwości dotyczących działania, bezpieczeństwa lub podłączenia urządzenia
należy zasięgnąć porady fachowca.
• Konserwacja, modykacje i naprawy powinny być wykonywane wyłącznie przez technika
lub autoryzowane centrum serwisowe.
• W przypadku jakichkolwiek pytań, na które nie można odpowiedzieć na podstawie tej instrukcji
obsługi, należy skontaktować się z naszym działem wsparcia lub pracownikiem technicznym.
b) Instalacja
• Nieprawidłowa obsługa zasilania stanowi zagrożenie dla Ciebie i osób znajdujących się w pobliżu!
• Przygotuj powierzchnię do montażu. Prawidłowo przygotowana powierzchnia powinna być
sucha, czysta, płaska i stabilna.
• Wybór nieodpowiedniego miejsca montażu może prowadzić do obrażeń ciała lub szkód
materialnych!
• Przed montażem należy wyłączyć dopływ prądu oraz odpowiedni bezpiecznik.
• Należy dokonać odpowiednich zabezpieczeń w celu uniknięcia niepożądanego włączenia
dopływu prądu, np. przez umieszczenie znaku ostrzegawczego.
• Za pomocą miernika prądu należy upewnić się, że prąd nie przebiega przez przewody.
• Podczas korzystania z produktu w obiektach przemysłowych należy stosować się do
przepisów dot. zapobieganiu wypadkom związanym z obsługą sprzętu elektrycznego.
• Należy używać wyłącznie odpowiedniego kabla podłączonego do źródła zasilania na stałe.
• Przed rozpoczęciem wiercenia i montażu lampy, należy upewnić się, że w ścianie nie
znajdują się żadne kable, druty lub rury. Nieuważne wiercenie w kablach elektrycznych może
prowadzić do porażenia prądem!
• 2x śruba
• Instrukcja obsługi
Czerwony
Przełącznik
blokujący na klucz
1 i 2 ............ Przełącznik blokujący na klucz
Styk „N.O.”
Zdolność wyłączania 35 V/DC max. 3 A.
Aby aktywować, przekręć klucz o 90° w prawo.
3 i 8 ............ zielona dioda LED z rezystorem szeregowym 1k Ohm
Połączenie „3” = plus (+)
Połączenie „8” = minus (-)
4 i 7 ............ czerwona dioda LED z rezystorem szeregowym 1k Ohm
Połączenie „4” = plus (+)
Połączenie „7” = minus (-)
5 i 6 ............ Styk antysabotażowy (pętla bezpieczeństwa)
Zdolność wyłączania 12 V/DC max. 0,5 A
Styk „N.C.” po naciśnięciu przełącznika.
Wygięta dźwignia przełącznika antysabotażowego powinna być uruchomiona, gdy moduł
blokady jest przymocowany do skrzynki montażowej.
antysabotażowy
1k
Przełącznik
Konserwacja i czyszczenie
• Odłącz przełącznik od napięcia sieciowego.
• Nie używaj agresywnych środków czyszczących i nie przecieraj urządzenia alkoholem ani innymi
rozpuszczalnikami chemicznymi, ponieważ może to spowodować uszkodzenie obudowy i nieprawidłowe
działanie urządzenia.
• Czyść urządzenie suchą, niestrzępiącą się ściereczką.
Utylizacja
Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do odpadów z
gospodarstw domowych. Po zakończeniu eksploatacji produkt należy zutylizować zgodnie z
obowiązującymi przepisami prawnymi. W ten sposób użytkownik spełnia wymogi prawne i ma
swój wkład w ochronę środowiska.
Dane techniczne
Przełącznik blokujący na klucz ............. maks. 35 V/DC / 3 A
Przełącznik antysabotażowy ................maks. 30 V/DC / 1 A
Zielona dioda LED ................................ maks. 12 V/DC / 20 mA
Czerwona dioda LED ............................maks. 12 V/DC / 20 mA
Warunki pracy / przechowywania ......... od -20 do +60 °C, 20-70% wilgotności względnej
Wymiary (szer. x wys. x gł.) .................. 70 x 114 x 46 mm
Waga .................................................... 178 g (główne urządzenie)
Publikacja opracowana przez rmę Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Wszystkie prawa, włączając w to tłumaczenie, zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie,
tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest
zabronione bez pisemnej zgody wydawcy. Przedrukowywanie, także częściowe, jest zabronione. Publikacja ta odpowiada
stanowi technicznemu urządzeń w chwili druku.
Copyright 2019 by Conrad Electronic SE. *1892146_v1_0419_02_dh_m_pl(1)
18 g (2 kluczyki)
